Ryobi OP408 user guide

OPERATOR’S MANUAL

MANUEL D’UTILISATION MANUAL DEL OPERADOR

40 VOLT LITHIUM-ION FAST CHARGER CHARGEMENT RAPIDE 40 V

LITHIUM-ION CARGA RÁPIDA IONES

DE LITIO DE 40 V OP408

**************** **************** ****************

 Safety Rules for Charger .................... 2

Symbols ..............................................3

 Assembly ............................................ 4

 Operation .........................................4-5

 Maintenance ....................................... 6

 Illustrations ......................................... 7

 Parts Ordering/Service ........Back page

WARNING: To reduce the

risk of injury, the user must read and understand the operator’s manual before using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES ÍNDICE DE CONTENIDOTABLE OF CONTENTS

 Règles de sécurité pour le chargeur ..2

Symboles ............................................3

 Assemblage ........................................ 4

 Utilisation .........................................4-5

 Entretien .............................................6

 Illustrations ......................................... 7

 Commande de pièces

et réparation ..................... Page arrière

AVERTISSEMENT :

réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’employer ce produit.

Pour

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

 Reglas de seguridad para el

empleo del cargador ......................... 2

Símbolos ............................................ 3

 Armado .............................................. 4

 Funcionamiento .............................. 4-5

 Mantenimiento ................................... 6

 Ilustraciones ...................................... 7

 Pedidos de piezas

y servicio ........................Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

SAFETY RULES FOR CHARGER

WARNING!

READ AND UNDERSTAND ALL INSTRUCTIONS. Failure

to follow all instructions listed below, may result in electric shock, fire and/or serious personal injury.

 Before using charger, read all instructions and caution-

ary markings in this manual, on charger, battery, and product using battery to prevent misuse of the products and possible injury or damage.

WARNING:

Charge only rechargeable lithium-ion batteries. Other types of batteries may burst, causing personal injury or damage. For compatible battery packs see tool/appliance/battery pack/charger correlation supplement 988000-842.



Do not use charger outdoors or expose to wet or damp

conditions. Water entering charger will increase the risk

of electric shock.

WARNING:

Do not charge a battery that is wet or has been wet or exposed to liquids.

 Use of an attachment not recommended or sold by the

battery charger manufacturer may result in a risk of fire, electric shock, or injury to persons. Following this

rule will reduce the risk of electric shock, fire or serious personal injury.

 Do not abuse cord or charger. Never use the cord to carry

the charger. Do not pull the charger cord rather than the plug when disconnecting from receptacle. Damage to the cord or charger could occur and create an electric shock hazard. If cord or charger is damaged, have the charger replaced by an authorized serviceman.

 Make sure cord is located so that it will not be stepped

on, tripped over, come in contact with sharp edges or moving parts or otherwise subjected to damage or stress. This will reduce the risk of accidental falls, which

could cause injury, and damage to the cord, which could result in electric shock.

 Keep cord and charger from heat to prevent damage

to housing or internal parts.

 Do not let gasoline, oils, petroleum-based products,

etc. come in contact with plastic parts. They contain

chemicals that can damage, weaken, or destroy plastic.

 Always wear eye protection with side shields marked

to comply with ANSI Z87.1. Failure to do so could result

in objects being thrown into your eyes resulting in possible serious injury.

 An extension cord should not be used unless absolutely

necessary. Use of improper extension cord could result

in a risk of fire and electric shock. If extension cord must

be used, make sure: a. That pins on plug of extension cord are the same number, size and shape as those of plug on charger. b. That extension cord is properly wired and in good

electrical condition; and c. That wire size is large enough for AC ampere rating

of charger as specified below: Cord Length (Feet) 25' 50' 100' Cord Size (AWG) 16 16 16 NOTE: AWG = American Wire Gauge  Do not operate charger with a damaged cord or plug,

which could cause shorting and electric shock. If damaged,

have the charger replaced by an authorized serviceman.

 Do not operate charger if it has received a sharp blow,

been dropped or otherwise damaged in any way. Take

it to an authorized serviceman for electrical check to

determine if the charger is in good working order.  Do not disassemble charger. Take it to an authorized

serviceman when service or repair is required. Incorrect

reassembly may result in a risk of electric shock or fire.

 Unplug charger from outlet before attempting any

maintenance or cleaning to reduce the risk of electric

shock.  Disconnect charger from the power supply when not in

use. This will reduce the risk of electric shock or damage

to the charger if metal items should fall into the opening.

It also will help prevent damage to the charger during a

power surge. Risk of electric shock. Do not touch uninsulated portion

of output connector or uninsulated battery terminal.

  Do not charge battery in a damp or wet location. Do

not use, store, or charge battery packs or products in

locations where the temperature is less than 50°F or

more than 100°F. Do not store outside or in vehicles.

 Save these instructions. Refer to them frequently and

use them to instruct others who may use this tool. If you

loan someone this tool, loan them these instructions also

to prevent misuse of the product and possible injury.

IMPORTANT SAFETY INSTRUCTIONS

1. SAVE THESE INSTRUCTIONS - DANGER: TO REDUCE RISK OF FIRE OR ELECTRIC SHOCK CAREFULLY FOLLOW THESE INSTRUCTIONS.

This manual contains important safety and operating instructions for battery charger OP408.

2. Before using battery charger, read all instructions and cautionary markings on battery charger, battery, and product

using battery.

3. CAUTION: To reduce the risk of injury, charge only lithium-ion rechargeable batteries. Other types of batteries

may burst, causing personal injury or damage.

2 — English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the product better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual

Eye Protection

To reduce the risk of injury, user must read and understand operator’s manual before using this product.

Always wear eye protection with side shields marked to comply with ANSI Z87.1.

Wet Conditions Alert Do not expose to rain or use in damp locations.

Do not expose battery, battery compartment, or electronic

Wet Conditions Alert

V Volts Voltage

Hz Hertz Frequency (cycles per second)

W Watt Power

Alternating Current Type of current

Direct Current Type or a characteristic of current

components to rain, water, or liquids. Do not charge battery or expose product to rain or damp locations.

3 — English

ASSEMBLY

WARNING:

Do not use this product if it is not completely assembled or if any parts appear to be missing or damaged. Use of a product that is not properly and completely assembled or with damaged or missing parts could result in serious personal injury.

If any parts are damaged or missing, please call 1-800-525-2579 for assistance.

WARNING:

Do not attempt to modify this product or create accessories or attachments not recommended for use with this product. Any such alteration or modification is misuse and could result in a hazardous condition leading to possible serious personal injury.

OPERATION

WARNING:

Do not allow familiarity with products to make you careless. Remember that a careless fraction of a second is sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to comply with ANSI Z87.1. Failure to do so could result in objects being thrown into your eyes resulting in possible serious injury.

APPLICATIONS

You may use this product for the following purpose: Charging RYOBI 40 Volt lithium-ion batteries

NOTICE:

Charge in a well-ventilated area. Do not block charger vents. Keep them clear to allow proper ventilation.

CHARGING

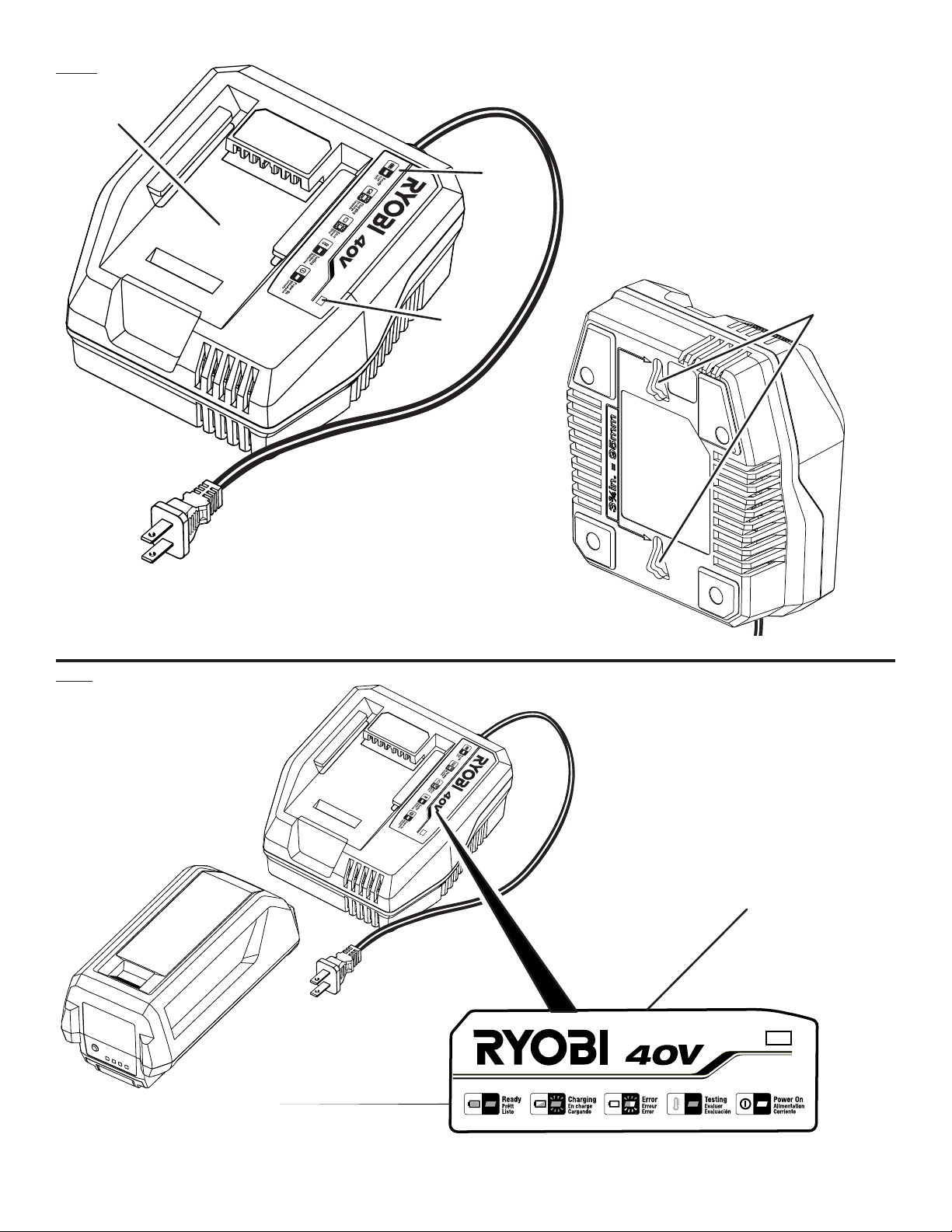

See Figure 1, page 7.

Battery packs are shipped in a low charge condition to prevent possible problems. Therefore, you should charge them before first use. If the charger does not charge your battery pack under normal circumstances, return both the battery pack and charger to your nearest repair center for electrical check.

Charge time varies and is dependent upon the amp hour capacity of battery pack.

Make sure the power supply is normal household voltage,

120 volts, AC only, 60 Hz.

 Connect the charger to a power supply. The red LED will

illuminate.

NOTE: If no battery is inserted within 5 minutes, the

charger will automatically enter into an energy saving mode and the red LED will go off. Charger operation will resume once a battery is inserted.

 Attach the battery pack to the charger by aligning the

raised ribs on the battery pack with the grooves in the charger, then slide the battery pack onto the charger.

 Press down on the battery pack to be sure contacts on

the battery pack engage properly with contacts in the charger.

 Latches should snap into place to ensure charger is

correctly connected.

 Do not place the charger in an area of extreme heat or

cold. It will work best at normal room temperature.

 The battery pack will become slightly warm to the

touch while charging. This is normal and does not indicate a problem.

 After charging is complete, the charger LED will stop

flashing and remain green.

NOTE: After 10 minutes of inactivity the charger will

automatically enter into an energy saving mode and the green LED will go off.

To remove the battery pack from the charger, depress

latches and pull up on the battery pack.

The fan may make a slight humming noise when the

battery is charging.

4 — English

OPERATION

CHARGING A HOT BATTERY PACK

When using a tool continuously, the battery pack may become hot. A hot battery pack may be placed directly onto the charger port but charging will not begin until the battery temperature cools to within acceptable temperature range. When a hot battery pack is placed on the charger, the orange LED will be on and the green LED will be off. When the battery pack cools, the charger will automatically begin charging.

CHARGING A COLD BATTERY PACK

A cold battery pack may be placed directly onto the charger port but charging will not begin until the battery temperature warms to within acceptable temperature range. When a cold battery pack is placed on the charger, the orange LED will be on and the green LED will be off. When the battery pack warms the charger will automatically begin charging.

LED FUNCTIONS

See Figure 1, page 7.

BATTERY

PACK

Without battery pack ON OFF Ready to charge battery pack. LED will turn off after 5 minutes if no battery is inserted.

Hot battery pack Cold battery pack When battery pack reaches warmed temperature, charger begins charge mode.

Power On

Testing

RED LED

ON ON

GREEN

LED

ACTION

When battery pack reaches cooled temperature, charger begins charge mode.

Error

Error Flashing Flashing Battery pack or charger error.

• Try to repeat the conditions a second time by removing and reinstalling the battery pack. If the LED status repeats a second time, try charging a different battery.

• If a different battery charges normally, dispose of the pack that received the Error (see your battery pack manual for instructions).

• If a different battery also indicates Error, the charger should be replaced.

Charging

Quick charging OFF Flashing Battery is being charged.

Ready

Battery full OFF ON Charging is complete. LED will turn off 10 minutes after charging has been completed.

This product has a Three-year Limited Warranty.

For Warranty details go to www.ryobitools.com

NOTE: MAINTENANCE INFORMATION BEGINS ON PAGE 6

AFTER FRENCH AND SPANISH LANGUAGE SECTIONS.

ILLUSTRATIONS START ON PAGE 7.

5 — English

RÈGLES DE SÉCURITÉ CONCERNANT LE CHARGEUR

AVERTISSEMENT !

LIRE ET VEILLER À BIEN COMPRENDRE TOUTES LES INSTRUCTIONS. Le non-respect de toutes les instructions

ci-dessous peut entraîner un choc électrique, un incendie et/ ou des blessures graves.

Avant d’utiliser le chargeur de piles, lire toutes les instructions

de sécurité et mises en garde figurant dans ce manuel, sur le chargeur et sur le produit utilisant le chargeur pour éviter un

usage incorrect et des dommages ou blessures.

AVERTISSEMENT :

Charger seulement piles rechargeable au lithium-ion. Les piles d’autres types peuvent exploser et causer des blessures et dommages. Pour les bloc-piles compatibles voir l’information supplémentaire outil/appareil/bloc-pile/chargeur 988000-842.

 Ne pas utiliser le chargeur à l’extérieur, ni l’exposer à l’eau

ou l’humidité. La pénétration d’eau dans le chargeur accroît

le risque de choc électrique.

AVERTISSEMENT :

Ne pas charger une pile qui est humide ou qui a été humide ou exposée à des liquides.

 L’usage d’un accessoire non recommandé ou vendu par le

fabricant du chargeur peut causer un risque d’incendie, de choc électrique ou de blessures. Le respect de cette consigne

réduira les risques d’incendie, de choc électrique et de blessures graves.

 Ne pas maltraiter le cordon d’alimentation ou le chargeur.

Ne jamais utiliser le cordon d’alimentation pour transporter le chargeur. Ne pas débrancher le chargeur en tirant sur le cordon. Tirer sur la fiche pour la débrancher. Un cordon ou un chargeur endommagé peut présenter un risque de choc électrique. Si le cordon d’alimentation ou le chargeur est endommagé, veuillez le chargeur remplacer immédiatement par un centre de réparations autorisé.

 S’assurer que le cordon n’est pas acheminé à un endroit

où il risque d’être piétiné, accroché, endommagé, mis en contact avec des objets tranchants ou autrement maltraité.

Ceci réduira le risque de chute pouvant entraîner des blessures et des dommages au cordon, susceptible de causer un choc électrique.

 Garder le cordon et le chargeur à l’écart des sources de

chaleur pour éviter des dommages au boîtier ou aux pièces internes.

 Ne jamais laisser de liquides tels que, l’essence, les produits

à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Ces liquides contiennent

des produits chimiques susceptibles d’endommager, d’affaiblir ou de détruire le plastique.

 Toujours porter une protection oculaire avec écrans latéraux

certifiée conforme à la norme ANSI Z87.1. Ne pas suivre cette

directive pourrait faire que des objets soient projetés dans vos yeux et causent de graves blessures.

 N’utiliser un cordon prolongateur qu’en cas d’absolue

nécessité. L’usage d’un cordon prolongateur incorrect peut

présenter des risques d’incendie et de choc électrique. Si un cordon prolongateur doit être utilisé, s’assurer :

a. Que la fiche du cordon comporte le même nombre de

broches que celles du chargeur et que ses broches sont de mêmes forme et taille.

b. Que le cordon est correctement câblé et en bon état

électrique ; et

c. Que le calibre des fils est suffisant pour l’intensité c.a. du

chargeur spécifiée ci-dessous :

Longueur du cordon (en pieds) 25' 50' 100' Calibre du cordon (AWG) 16 16 16 NOTE : AWG = American Wire Gauge (calibre de fils

américain)

 Ne pas utiliser un chargeur dont la prise ou le cordon est

endommagé, ce qui pourrait entraîner un court-circuit et un

choc électrique. Le cas échéant, faire remplacer la prise ou le cordon immédiatement par un réparateur agréé.

 Ne pas utiliser le chargeur s’il a été soumis à un choc violent

ou autrement endommagé. Le confier à un réparateur agréé

afin qu’il détermine s’il est en bon état de fonctionnement.

 Ne pas démonter le chargeur. Si un entretien ou une réparation

est nécessaire, le confier à un réparateur agréé. Un remontage incorrect peut entraîner des risques de choc électrique ou d’incendie.

 Pour réduire les risques de choc électrique, débrancher

le chargeur de la prise secteur avant de procéder à tout nettoyage ou entretien.

 Lorsqu’il n’est pas en usage, débrancher le chargeur de

l’alimentation secteur. Ceci réduira le risque de choc électrique

ou de dommages au chargeur si des articles en métal venaient à tomber dans l’ouverture. Ceci aidera également à éviter des dommages au chargeur en cas de saute de tension.

Risque de choc électrique. Ne pas toucher les parties non

isolées du connecteur de sortie ou les bornes de piles non isolées.

Ne pas recharger le pile dans un endroit humide ou mouillé.

Ne pas utiliser, remiser ou charger le bloc-piles ou produits dans des emplacements où la température est inférieure 10 °C (50 °F) à ou supérieure à 38 °C (100 °F). Ne pas ranger

l’outil à l’extérieur ou dans un véhicule.

 Conserver ces instructions. Les consulter fréquemment et

les utiliser pour instruire les autres utilisateurs éventuels. Si cet outil est prêté, il doit être accompagné de ces instructions, afin d’éviter un usage incorrect et d’éventuelles blessures.

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

1.

CONSERVER CES INSTRUCTIONS - DANGER : POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, VEUILLEZ SUIVRE ATTENTIVEMENT CES INSTRUCTIONS.

Ce manuel contient d’importantes instructions relatives à la sécurité et au fonctionnement des chargeur de piles OP408.

2. Avant d’utiliser le chargeur de piles, lire toutes les instructions et les mises en garde figurant sur le chargeur de pile, sur la pile

et sur le produit utilisant la pile.

3. ATTENTION : Pour réduire les risques de blessure, ne charger que des piles rechargeables lithium-ion. Les piles d’autres

types peuvent exploser et causer des dommages et blessures.

2 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour

conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît

entraîner des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes sans toutefois représenter un risque de blessure (ex. : messages concernant les dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Lire manuel d’utilisation

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Protection oculaire

Avertissement concernant l’humidité

V Volts Tension

Hz Hertz Fréquence (cycles par seconde)

W Watts Puissance

Courant alternatif Type de courant

Courant continu Type ou caractéristique du courant

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1.

Ne pas exposer à la pluie ou l’humidité.

Ne pas exposer la pile, le compartiment de la pile, ou les composants électroniques à la pluie, l’eau ou d’autres liquides. Ne pas charger la pile ou exposer la produit à la pluie ou des endroits humides.

3 — Français

ASSEMBLAGE

AVERTISSEMENT :

Ne pas utiliser le produit s’il n’est pas complètement assemblé ou si des pièces semblent manquantes ou endommagées. L’utilisation d’un produit dont l’assemblage est incorrect ou incomplet ou comportant des pièces endommagées ou absentes représente un risque de blessures graves.

Si des pièces manquent ou sont endommagées, veuillez appeler au 1-800-525-2579 pour obtenir de l’aide.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des pièces et accessoires non recommandés. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves.

UTILISATION

S’assurer que l’alimentation est de 120 V, c.a. seulement,

AVERTISSEMENT :

Ne pas essayer de modifier cet produit ou de créer des accessoires non recommandés pour l’produit. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Ne pas suivre cette directive pourrait faire que des objets soient projetés dans vos yeux et causent de graves blessures.

APPLICATIONS

Cet produit peut être utilisé pour les applications ci-dessous :



Charger des piles au lithium-ion de 40 V de RYOBI

AVIS :

Charger dans un endroit bien ventilé. Ne pas bloquer les évents du chargeur. Veiller à ce qu’ils soient dégagés pour assurer une bonne ventilation.

CHARGE

Voir la figure 1, page 7.

Les bloc-piles sont expédiés avec une faible charge pour éviter des problèmes. C’est pourquoi il doit être chargé avant la première utilisation. Si les piles ne se rechargent pas dans des conditions normales, les retourner, ainsi que le chargeur, au centre de réparation le plus proche, pour une vérification électrique.

Le temps de charge varie, et dépend de la capacité d’ampères heures de la pile.

60 Hz.

 Brancher le chargeur sur une prise secteur. La lumière

rouge à DEL s’allumera.

NOTE : Si aucune batterie n’est insérée dans un délai

de 5 minutes, le chargeur entrera en mode économie d’énergie et la lumière à DEL rouge s’éteindra. Le chargeur recommencera à fonctionner lorsqu’une batterie sera insérée.

 Fixer le bloc-piles sur le chargeur en alignant les nervures

en saillie du bloc-piles avec les rainures du chargeur, puis glisser le bloc-piles sur le chargeur.

S’assurer que ses deux loquets latéraux s’engagent

correctement et vérifier que le piles est solidement assujetti avant d’utiliser l’chargeur.

 Les attaches doivent s’enclencher correctement pour

assurer le raccordement au chargeur.

Ne pas placer le chargeur dans un endroit exposé à

des températures extrêmes (chaudes ou froides). Son fonctionnement optimal est obtenu à température ambiante.

 Pendant la charge, le piles chauffe légèrement. Ceci est

normal et n’est pas l’indication d’un problème.

 Lorsque la charge est complète, la lumière à DEL du

chargeur arrêtera de clignoter et demeurera verte.

NOTE : Après 10 minutes d’inactivité, le chargeur entrera

automatiquement dans un mode d’économie d’énergie et la lumière verte à DEL s’éteindra.

Pour retirer le bloc-pile du chargeur, enfoncer les loquets

et enfoncer les attaches de chaque côté de bloc-piles.

Le ventilateur émettra un léger bourdonnement quand la

pile se recharge.

4 — Français

UTILISATION

CHARGE D’UN BLOC-PILE CHAUD

Lorsque cet outil est utilisé continuellement, les piles chauffent. Un bloc-pile chaud peut être inséré directement placé sur le chargeur transporte un bloc-pile chaud ne tentera pas de recharger jusqu’à ce qu’il refroidit à une température correcte. Quand un bloc-pile chaud est placé sur le chargeur, la DEL orange sera marche et la DEL verte sera éteinte. Une fois le bloc-piles refroidi, le chargeur passe automatiquement en mode de charge rapide.

CHARGE D’UN BLOC-PILE FROID

Un chargeur chaud peut être placé directement sur le port du chargeur, mais la charge ne commencera que lorsque la température de la pile atteindra la plage de température acceptable. Lorsqu’un bloc-piles froid est inséré dans le chargeur, la DEL orange sera marche et la DEL verte sera éteinte. Le chargeur commence automatiquement la charge du bloc-piles dès que ce dernier est suffisamment chaud.

SIGNAUX DES TÉMOINS DEL

Voir la figure 1, page 7.

BLOC-PILE

Alimentation

Sans bloc-pile MARCHE ARRÊT

Evaluer

Bloc-pile chaud Bloc-pile frold Une fois le piles réchauffé, le chargeur passe en mode de charge.

TÉMOIN

ROUGE

MARCHE MARCHE

TÉMOIN

VERT

ACTION

Prêt à charger le bloc-piles. La DEL s’éteindra après 5 minutes si la pile n’est pas insérée.

Une fois le bloc-pile refroidi, le chargeur passe en mode de charge.

Erreur

Erreur Clignotant Clignotant Erreur de la bloc-pile ou du chargeur.

• Retirer la

charger une autre

• Si une

pour connaître les instructions).

• Si une pile différente indique également Erreur, le chargeur doit être remplacé.

Charge rapide ARRÊT Clignotant Pile en cours de chargement.

Charge pleine ARRÊT MARCHE

bloc-pile

En charge

Prêt

et la réinsérer pour voir si elle ne se charge toujours pas. Si les DEL indiquent toujours un problème, essayer de

bloc-pile

différente se charge normalement, éliminer le paquet qui a généré l’erreur (consulter le manuel de votre bloc-piles

.

Carga rápida completa. L’indicateur à DEL éteindra 10 minutes après le chargement terminé.

Ce produit est couvert par une garantie limitée de trois (3) ans. Veuillez visiter notre

site internet au www.ryobitools.com pour obtenir tous les détails de la garantie.

NOTE : INFORMATION SUR L’ENTRETIEN COMMENÇANT

SUR 6 DE PAGE APRÈS LE SECTION ESPAGNOL.

ILLUSTRATIONS COMMENÇANT SUR 7 DE PAGE.

5 — Français

RÈGLES DE SÉCURITÉ CONCERNANT LE CHARGEUR

AVERTISSEMENT !

LIRE ET VEILLER À BIEN COMPRENDRE TOUTES LES INSTRUCTIONS. Le non-respect de toutes les instructions

ci-dessous peut entraîner un choc électrique, un incendie et/ ou des blessures graves.

Avant d’utiliser le chargeur de piles, lire toutes les instructions

de sécurité et mises en garde figurant dans ce manuel, sur le chargeur et sur le produit utilisant le chargeur pour éviter un

usage incorrect et des dommages ou blessures.

AVERTISSEMENT :

Charger seulement piles rechargeable au lithium-ion. Les piles d’autres types peuvent exploser et causer des blessures et dommages. Pour les bloc-piles compatibles voir l’information supplémentaire outil/appareil/bloc-pile/chargeur 988000-842.

 Ne pas utiliser le chargeur à l’extérieur, ni l’exposer à l’eau

ou l’humidité. La pénétration d’eau dans le chargeur accroît

le risque de choc électrique.

AVERTISSEMENT :

Ne pas charger une pile qui est humide ou qui a été humide ou exposée à des liquides.

 L’usage d’un accessoire non recommandé ou vendu par le

fabricant du chargeur peut causer un risque d’incendie, de choc électrique ou de blessures. Le respect de cette consigne

réduira les risques d’incendie, de choc électrique et de blessures graves.

 Ne pas maltraiter le cordon d’alimentation ou le chargeur.

Ne jamais utiliser le cordon d’alimentation pour transporter le chargeur. Ne pas débrancher le chargeur en tirant sur le cordon. Tirer sur la fiche pour la débrancher. Un cordon ou un chargeur endommagé peut présenter un risque de choc électrique. Si le cordon d’alimentation ou le chargeur est endommagé, veuillez le chargeur remplacer immédiatement par un centre de réparations autorisé.

 S’assurer que le cordon n’est pas acheminé à un endroit

où il risque d’être piétiné, accroché, endommagé, mis en contact avec des objets tranchants ou autrement maltraité.

Ceci réduira le risque de chute pouvant entraîner des blessures et des dommages au cordon, susceptible de causer un choc électrique.

 Garder le cordon et le chargeur à l’écart des sources de

chaleur pour éviter des dommages au boîtier ou aux pièces internes.

 Ne jamais laisser de liquides tels que, l’essence, les produits

à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Ces liquides contiennent

des produits chimiques susceptibles d’endommager, d’affaiblir ou de détruire le plastique.

 Toujours porter une protection oculaire avec écrans latéraux

certifiée conforme à la norme ANSI Z87.1. Ne pas suivre cette

directive pourrait faire que des objets soient projetés dans vos yeux et causent de graves blessures.

 N’utiliser un cordon prolongateur qu’en cas d’absolue

nécessité. L’usage d’un cordon prolongateur incorrect peut

présenter des risques d’incendie et de choc électrique. Si un cordon prolongateur doit être utilisé, s’assurer :

a. Que la fiche du cordon comporte le même nombre de

broches que celles du chargeur et que ses broches sont de mêmes forme et taille.

b. Que le cordon est correctement câblé et en bon état

électrique ; et

c. Que le calibre des fils est suffisant pour l’intensité c.a. du

chargeur spécifiée ci-dessous :

Longueur du cordon (en pieds) 25' 50' 100' Calibre du cordon (AWG) 16 16 16 NOTE : AWG = American Wire Gauge (calibre de fils

américain)

 Ne pas utiliser un chargeur dont la prise ou le cordon est

endommagé, ce qui pourrait entraîner un court-circuit et un

choc électrique. Le cas échéant, faire remplacer la prise ou le cordon immédiatement par un réparateur agréé.

 Ne pas utiliser le chargeur s’il a été soumis à un choc violent

ou autrement endommagé. Le confier à un réparateur agréé

afin qu’il détermine s’il est en bon état de fonctionnement.

 Ne pas démonter le chargeur. Si un entretien ou une réparation

est nécessaire, le confier à un réparateur agréé. Un remontage incorrect peut entraîner des risques de choc électrique ou d’incendie.

 Pour réduire les risques de choc électrique, débrancher

le chargeur de la prise secteur avant de procéder à tout nettoyage ou entretien.

 Lorsqu’il n’est pas en usage, débrancher le chargeur de

l’alimentation secteur. Ceci réduira le risque de choc électrique

ou de dommages au chargeur si des articles en métal venaient à tomber dans l’ouverture. Ceci aidera également à éviter des dommages au chargeur en cas de saute de tension.

Risque de choc électrique. Ne pas toucher les parties non

isolées du connecteur de sortie ou les bornes de piles non isolées.

Ne pas recharger le pile dans un endroit humide ou mouillé.

Ne pas utiliser, remiser ou charger le bloc-piles ou produits dans des emplacements où la température est inférieure 10 °C (50 °F) à ou supérieure à 38 °C (100 °F). Ne pas ranger

l’outil à l’extérieur ou dans un véhicule.

 Conserver ces instructions. Les consulter fréquemment et

les utiliser pour instruire les autres utilisateurs éventuels. Si cet outil est prêté, il doit être accompagné de ces instructions, afin d’éviter un usage incorrect et d’éventuelles blessures.

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

1.

CONSERVER CES INSTRUCTIONS - DANGER : POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, VEUILLEZ SUIVRE ATTENTIVEMENT CES INSTRUCTIONS.

Ce manuel contient d’importantes instructions relatives à la sécurité et au fonctionnement des chargeur de piles OP408.

2. Avant d’utiliser le chargeur de piles, lire toutes les instructions et les mises en garde figurant sur le chargeur de pile, sur la pile

et sur le produit utilisant la pile.

3. ATTENTION : Pour réduire les risques de blessure, ne charger que des piles rechargeables lithium-ion. Les piles d’autres

types peuvent exploser et causer des dommages et blessures.

2 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour

conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît

entraîner des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes sans toutefois représenter un risque de blessure (ex. : messages concernant les dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Lire manuel d’utilisation

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Protection oculaire

Avertissement concernant l’humidité

V Volts Tension

Hz Hertz Fréquence (cycles par seconde)

W Watts Puissance

Courant alternatif Type de courant

Courant continu Type ou caractéristique du courant

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1.

Ne pas exposer à la pluie ou l’humidité.

Ne pas exposer la pile, le compartiment de la pile, ou les composants électroniques à la pluie, l’eau ou d’autres liquides. Ne pas charger la pile ou exposer la produit à la pluie ou des endroits humides.

3 — Français

ASSEMBLAGE

AVERTISSEMENT :

Ne pas utiliser le produit s’il n’est pas complètement assemblé ou si des pièces semblent manquantes ou endommagées. L’utilisation d’un produit dont l’assemblage est incorrect ou incomplet ou comportant des pièces endommagées ou absentes représente un risque de blessures graves.

Si des pièces manquent ou sont endommagées, veuillez appeler au 1-800-525-2579 pour obtenir de l’aide.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des pièces et accessoires non recommandés. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves.

UTILISATION

S’assurer que l’alimentation est de 120 V, c.a. seulement,

AVERTISSEMENT :

Ne pas essayer de modifier cet produit ou de créer des accessoires non recommandés pour l’produit. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Ne pas suivre cette directive pourrait faire que des objets soient projetés dans vos yeux et causent de graves blessures.

APPLICATIONS

Cet produit peut être utilisé pour les applications ci-dessous :



Charger des piles au lithium-ion de 40 V de RYOBI

AVIS :

Charger dans un endroit bien ventilé. Ne pas bloquer les évents du chargeur. Veiller à ce qu’ils soient dégagés pour assurer une bonne ventilation.

CHARGE

Voir la figure 1, page 7.

Les bloc-piles sont expédiés avec une faible charge pour éviter des problèmes. C’est pourquoi il doit être chargé avant la première utilisation. Si les piles ne se rechargent pas dans des conditions normales, les retourner, ainsi que le chargeur, au centre de réparation le plus proche, pour une vérification électrique.

Le temps de charge varie, et dépend de la capacité d’ampères heures de la pile.

60 Hz.

 Brancher le chargeur sur une prise secteur. La lumière

rouge à DEL s’allumera.

NOTE : Si aucune batterie n’est insérée dans un délai

de 5 minutes, le chargeur entrera en mode économie d’énergie et la lumière à DEL rouge s’éteindra. Le chargeur recommencera à fonctionner lorsqu’une batterie sera insérée.

 Fixer le bloc-piles sur le chargeur en alignant les nervures

en saillie du bloc-piles avec les rainures du chargeur, puis glisser le bloc-piles sur le chargeur.

S’assurer que ses deux loquets latéraux s’engagent

correctement et vérifier que le piles est solidement assujetti avant d’utiliser l’chargeur.

 Les attaches doivent s’enclencher correctement pour

assurer le raccordement au chargeur.

Ne pas placer le chargeur dans un endroit exposé à

des températures extrêmes (chaudes ou froides). Son fonctionnement optimal est obtenu à température ambiante.

 Pendant la charge, le piles chauffe légèrement. Ceci est

normal et n’est pas l’indication d’un problème.

 Lorsque la charge est complète, la lumière à DEL du

chargeur arrêtera de clignoter et demeurera verte.

NOTE : Après 10 minutes d’inactivité, le chargeur entrera

automatiquement dans un mode d’économie d’énergie et la lumière verte à DEL s’éteindra.

Pour retirer le bloc-pile du chargeur, enfoncer les loquets

et enfoncer les attaches de chaque côté de bloc-piles.

Le ventilateur émettra un léger bourdonnement quand la

pile se recharge.

4 — Français

UTILISATION

CHARGE D’UN BLOC-PILE CHAUD

Lorsque cet outil est utilisé continuellement, les piles chauffent. Un bloc-pile chaud peut être inséré directement placé sur le chargeur transporte un bloc-pile chaud ne tentera pas de recharger jusqu’à ce qu’il refroidit à une température correcte. Quand un bloc-pile chaud est placé sur le chargeur, la DEL orange sera marche et la DEL verte sera éteinte. Une fois le bloc-piles refroidi, le chargeur passe automatiquement en mode de charge rapide.

CHARGE D’UN BLOC-PILE FROID

Un chargeur chaud peut être placé directement sur le port du chargeur, mais la charge ne commencera que lorsque la température de la pile atteindra la plage de température acceptable. Lorsqu’un bloc-piles froid est inséré dans le chargeur, la DEL orange sera marche et la DEL verte sera éteinte. Le chargeur commence automatiquement la charge du bloc-piles dès que ce dernier est suffisamment chaud.

SIGNAUX DES TÉMOINS DEL

Voir la figure 1, page 7.

BLOC-PILE

Alimentation

Sans bloc-pile MARCHE ARRÊT

Evaluer

Bloc-pile chaud Bloc-pile frold Une fois le piles réchauffé, le chargeur passe en mode de charge.

TÉMOIN

ROUGE

MARCHE MARCHE

TÉMOIN

VERT

ACTION

Prêt à charger le bloc-piles. La DEL s’éteindra après 5 minutes si la pile n’est pas insérée.

Une fois le bloc-pile refroidi, le chargeur passe en mode de charge.

Erreur

Erreur Clignotant Clignotant Erreur de la bloc-pile ou du chargeur.

• Retirer la

charger une autre

• Si une

pour connaître les instructions).

• Si une pile différente indique également Erreur, le chargeur doit être remplacé.

Charge rapide ARRÊT Clignotant Pile en cours de chargement.

Charge pleine ARRÊT MARCHE

bloc-pile

En charge

Prêt

et la réinsérer pour voir si elle ne se charge toujours pas. Si les DEL indiquent toujours un problème, essayer de

bloc-pile

différente se charge normalement, éliminer le paquet qui a généré l’erreur (consulter le manuel de votre bloc-piles

.

Carga rápida completa. L’indicateur à DEL éteindra 10 minutes après le chargement terminé.

Ce produit est couvert par une garantie limitée de trois (3) ans. Veuillez visiter notre

site internet au www.ryobitools.com pour obtenir tous les détails de la garantie.

NOTE : INFORMATION SUR L’ENTRETIEN COMMENÇANT

SUR 6 DE PAGE APRÈS LE SECTION ESPAGNOL.

ILLUSTRATIONS COMMENÇANT SUR 7 DE PAGE.

5 — Français

REGLAS DE SEGURIDAD PARA EL EMPLEO DEL CARGADOR

 Siempre póngase protección ocular con la marca de

¡ADVERTENCIA!

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES.

incumplimiento de las instrucciones señaladas abajo puede causar descargas eléctricas, incendios y lesiones serias.

Antes de emplear el cargador de baterías, lea todas las

instrucciones y las marcas precautorias del manual, del cargador, de la batería y del producto con el cual se utiliza dicha batería, con el fin de evitar un empleo indebido del producto y posibles lesiones corporales o daños físicos.

El

ADVERTENCIA:

Cargue sólo baterías recargable de iones de litio. Los otros tipos de baterías pueden explotar y ocasionar daños y lesiones corporales. Para obtener paquetes de baterías compatibles, consulte el complemento de correlación de herramienta/ artefacto/paquete de batería/cargador 988000-842.

 No utilice el cargador a la intemperie ni lo exponga a

condiciones húmedas o mojadas. La introducción de agua

en el cargador aumenta el riesgo de una descarga eléctrica.

ADVERTENCIA:

No cargue una batería húmeda o que haya estado húmeda o expuesta a líquidos.

 El uso de un accesorio no recomendado o vendido por

el fabricante del cargador de baterías puede significar un riesgo de incendio, descarga eléctrica o lesiones corporales. Con el cumplimiento de esta regla se reduce el riesgo de una descarga eléctrica, incendio o lesión seria.

 No maltrate el cordón eléctrico ni el cargador. Para trasladar

el cargador nunca lo sostenga del cordón. No tire del cordón del cargador en lugar de tirar de la clavija al desconectar el aparato de la toma de corriente. Puede dañar el cordón o el cargador y causar un peligro de descarga eléctrica. Si el cable o el cargador está dañado, llévelo a un técnico autorizado para que lo reemplace.

 Asegúrese de que el cordón eléctrico esté ubicado de tal

manera que nadie lo pise o se tropiece con él, no toque bordes afilados o piezas en movimiento ni quede sujeto a daños ni tensiones. De esta manera se reduce el riesgo de

caídas accidentales que pudieran causar lesiones personales y daños al cordón, lo cual podría ocasionar una descarga eléctrica.

 Mantenga el cordón y el cargador alejados del calor para

evitar dañar el alojamiento o las partes internas de la unidad.

 No permita que gasolina, aceites, productos a base de

petróleo, etc., lleguen a tocar las piezas de plástico. Dichos

productos contienen compuestos químicos que pueden dañar, debilitar o destruir el plástico.

cumplimiento de la norma ANSI Z87.1. La inobservancia de esta advertencia puede permitir que los objetos lanzados hacia los ojos puedan provocarle lesiones graves.

 No debe emplearse un cordón de extensión a menos que

sea absolutamente necesario. El empleo de un cordón de

extensión inadecuado puede significar un riesgo de incendio o descarga eléctrica. Si es necesario utilizar un cordón de extensión, asegúrese:

a. De que las patillas de la clavija del cordón de extensión

vengan en el mismo número, tamaño y forma que las de la clavija del cargador.

b. Que el cordón de extensión esté alambrado correctamente

y en buenas condiciones eléctricas, y

c. Que el tamaño del alambre sea del tamaño suficiente para

el amperaje de CA nominal del cargador como se especifica a continuación:

Long. cordón (pies) 25' 50' 100' Calibre cordón (AWG) 16 16 16 NOTA: AWG = Calibre conductores norma americana

 No utilice el cargador si está dañado el cordón o la clavija,

ya que podría causar un corto circuito y una descarga eléctrica. Si está dañada una pieza, un técnico de servicio autorizado debe reemplazar el cargador.

 No utilice el cargador si el mismo ha sufrido una caída, un

golpe sólido o un daño de cualquier tipo. Llévelo a un técnico

de servicio autorizado para una revisión eléctrica y así determinar si el cargador está en buenas condiciones de funcionamiento.

 No desarme el cargador. Llévelo a un técnico de servicio

autorizado si requiere servicio o una reparación. Si se rearma la unidad de manera incorrecta, puede presentarse un riesgo de descarga eléctrica o incendio.

 Para reducir el riesgo de una descarga eléctrica, desconecte

el cargador de la toma de corriente antes de iniciar una tarea de mantenimiento o de limpieza.

 Cuando no esté en uso el cargador desconéctelo del

suministro de voltaje. De esta manera se reduce el riesgo

de una descarga eléctrica o daños al cargador si artículos metálicos caen en la abertura. Esto también ayuda a evitar dañar el cargador en el caso de una subida de voltaje.

Riesgo de descarga eléctrica. No toque ninguna parte sin

aislar del conector de salida, ni ninguna terminal de las baterías en tales condiciones.

No cargue la batería en lugares mojados o húmedos. No lo

utilice, guarde o cargue la paquete de baterías o la unidad en lugares donde la temperatura sea inferior a 10 °C (50 °F) o superior a 38 °C (100 °F). No guarde la herramienta a la

intemperie ni en el interior de vehículos.

 Guarde estas instrucciones. Consúltelas con frecuencia y

empléelas para instruir a otras personas que puedan utilizar esta herramienta. Si presta a alguien esta herramienta, facilítele también las instrucciones con el fin de evitar un uso indebido del producto y posibles lesiones.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1.

GUARDE ESTAS INSTRUCCIONES - PELIGRO: PARA REDUCIR EL RIESGO DE INCENDIOS O DESCARGA ELÉCTRICA, SIGA CUIDADOSAMENTE ESTAS INSTRUCCIONES

Este manual contiene instrucciones importantes respecto a la seguridad y funcionamiento de los cargador de baterías OP408.

2. Antes de emplear el cargador de baterías lea todas las instrucciones y las indicaciones precautorias del cargador de baterías, de

las baterías y del producto con el que se utilizan las baterías.

3. PRECAUCIÓN: Para reducir el riesgo de lesiones, sólo cargue baterías recargables de iones de litio. Otros tipos de baterías

pueden estallar y causar lesiones corporales así como daños materiales.

2 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea manual del operador

Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones menores o leves.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera importante, pero no relacionada con lesiones potenciales (por ej. en relación a daños a la propiedad).

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.

Protección ocular

Alerta de condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.

Alerta de condiciones húmedas

V Volts Voltaje

Hz Hertz Frecuencia (ciclos por segundo)

W Watts Potencia

Corriente alterna Tipo de corriente

Corriente continua Tipo o característica de corriente

Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1.

No exponga la batería, el compartimento de la batería o componentes electrónicos a la lluvia, el agua o líquidos. No exponga la producto a la lluvia o a lugares húmedos, ni cargue la batería en esas condiciones.

3 — Español

ARMADO

ADVERTENCIA:

No use este producto si no está totalmente ensamblado o si alguna pieza falta o está dañada. El uso de un producto que no está adecuadamente y completamente ensamblado o posee partes dañadas o faltantes puede resultar en lesiones personales graves.

Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-525-2579, donde le brindaremos asistencia.

ADVERTENCIA:

No intente modificar este producto ni crear aditamentos o accesorios que no estén recomendados para usar con este producto. Dichas alteraciones o modificaciones constituyen un uso indebido y podrían provocar una situación de riesgo que cause posibles lesiones personales graves.

FUNCIONAMIENTO

ADVERTENCIA:

No intente modificar este producto ni hacer accesorios no recomendados para la misma. Cualquier alteración o modificación constituye maltrato el cual puede causar una condición peligrosa, y como consecuencia posibles lesiones corporales serias.

ADVERTENCIA:

Siempre póngase protección ocular con la marca de cumplimiento de la norma ANSI Z87.1. La inobservancia de esta advertencia puede permitir que los objetos lanzados hacia los ojos y otros provocarle lesiones graves.

USOS

Esta producto puede emplearse para los fines siguientes:



Cargar baterías deslizables de iones de litio RYOBI de 40 V

AVISO:

Cargue en un área bien ventilada. No bloquee las rejillas de ventilación. Manténgalas libres para permitir una ventilación adecuada.

CARGA

Vea la figura 1, página 7.

Los paquetes de baterías se envían con carga baja para evitar posibles problemas. Por lo tanto, debe cargarlas antes de usarlas por primera vez. Si el cargador no carga el paquete de baterías en circunstancias normales, regresea ambos, el paquete de baterías y el cargador, al centro de reparación más cercano, para que los revisen eléctricamente.

El tiempo de carga varía, y es dependiente de la capacidad de amp/hora de la batería.

Asegúrese de que el suministro de voltaje sea sólo el

casero normal, de 120 V, sólo corr. alt, 60 Hz.

 Conecte el cargador al suministro de corriente. El LED

rojo se iluminará.

NOTA: Si no se inserta la batería en 5 minutos, el cargador

entrará automáticamente en modo de ahorro de energía y el LED rojo se apagará. El funcionamiento del cargador se reanudará una vez que se inserte una batería.

 Conecte el paquete de baterías al cargador; para ello,

alinee las costillas realzadas del primero con las ranuras del segundo, y después introduzca aquél en éste.

 Empuje el paquete de baterías para asegurarse que los

contactos del mismo se conecten adecuadamente con los contactos del cargador.

 Los pasadores deben quedar fijos en su lugar para

asegurar que el cargador se conecte correctamente.

 No coloque el cargador ni el paquete de baterías en

ningún área extremadamente calurosa o fría. Funcionan mejor a la temperatura normal del interior.

 El paquete de baterías se siente un poco caliente al

tocarse mientras está cargándose. Esto es normal y no indica ningún problema.

 Lorsque la charge est complète, la lumière à DEL du

chargeur arrêtera de clignoter et demeurera verte.

NOTE : Après 10 minutes d’inactivité, le chargeur entrera

automatiquement dans un mode d’économie d’énergie et la lumière verte à DEL s’éteindra.

Para extraer el paquete de baterías del cargador, oprima

los pestillos y oprima los pestillos laterales del paquete de baterías.

El ventilador hará un zumbido leve mientras se cargue la

batería.

4 — Español

FUNCIONAMIENTO

CARGAR EL PAQUETE DE BATERÍAS CUANDO

ESTÁ CALIENTE

Cuando se usa continuamente esta herramienta, se calienta el paquete de baterías. Puede colocarse un paquete de baterías caliente directamente en en el corcel porta un paquete caliente de batería no procurará recargar hasta que refresque a una temperatura apropiada. Cuando un paquete caliente de batería es colocado en el cargador, la luz LED naranja estará estará apagado. Cuando el paquete de baterías se enfría, se iniciará la carga de manera automática.

encendido

y el verde diodo luminiscente

CARGAR EL PAQUETE DE BATERÍAS CUANDO ESTÁ FRÍO

Se puede colocar un paquete de baterías frío directamente en el puerto del cargador; sin embargo, la carga no comenzará hasta que la temperatura de las baterías aumente y se encuentre dentro del rango de temperatura aceptable. Cuando se coloque un paquete de baterías frío en el cargador, la luz LED naranja estará LED verde se apagará. Cuando el paquete de baterías se caliente, el cargador comenzará a cargar automáticamente.

FUNCIONAMIENTO DE LOS DIODOS LUMINISCENTES

Vea la figura 1, página 7.

PAQUETE

DE

BATERÍAS

Corriente

Sin paquete de baterías ENCENDIDO APAGADO

Evaluación

Paquete de baterías caliente

Paquete de baterías frío

DIODO ROJO

ENCENDIDO ENCENDIDO

DIODO VERDE

Listo para cargar el paquete de baterías. El LED se apagará después de 5 minutos si no se inserta la batería.

Cuando la temperatura del paquete de baterías baja al nivel normal, en el cargador se activa el modo de carga.

Cuando la temperatura del paquete de baterías sube al nivel normal, en el cargador se activa el modo de carga.

ACCIÓN

encendido

y la luz

Error

Error Destell Destell Error de la paquete de baterías o del cargador.

• Intente repetir las condiciones quitando y volviendo a instalar el paquete de baterías. Si se repite el mismo estado de los diodos, intente cargar una batería diferente.

•

Si una batería diferente se carga normalmemte, desechar el paquete que recibió el error (consulte el manual del paquete de baterías para ver instrucciones).

• Si una batería diferente también indica Error, el cargador debe ser reemplazado.

Cargando

Carga rápida APAGADO Destellar La batería se está cargando.

Listo

Batería con carga completa

APAGADO ENCENDIDO

Ha finalizado la carga. El indicador LED apagará 10 minutos una vez finalizada la carga.

Este producto tiene una garantía limitada de tres (3) año.

Puede consultar los detalles de la garantía en www.ryobitools.com

5 — Español

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts. Use of any other parts could create a hazard or cause product damage.

WARNING:

To avoid serious personal injury, always remove the battery pack from the product when cleaning or performing any maintenance.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to damage from various types of commercial solvents

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les réparations. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l’outil.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant entraîner des blessures graves, toujours retirer le bloc de piles de l’outil avant tout nettoyage ou entretien.

and may be damaged by their use. Use clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleumbased products, penetrating oils, etc., come in contact with plastic parts. Chemicals can damage, weaken or destroy plastic which could result in serious personal injury.

STORAGE

Always remove the battery pack before storing the charger or any time the charger is unplugged.

endommagées par divers types de solvants commercials. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins, l’essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui pourrait entraîner des blessures graves.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être

MANTENIMIENTO

ADVERTENCIA:

Para el servicio de la unidad sólo utilice piezas de repuesto idénticas. El empleo de piezas diferentes puede causar un

peligro o dañar el producto.

ADVERTENCIA:

Para evitar lesiones corporales serias, siempre retire el paquete de baterías de la herramienta al limpiarla o darle mantenimiento.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños

limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ENTREPOSAGE

Toujours retirer le bloc-piles avant d’entreposer le chargeur ou chaque fois que le chargeur est débranché.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc., lleguen a tocar las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico, lo cual

a su vez puede producir lesiones corporales serias.

ALMACENAMIENTO

Siempre retire el paquete de baterías antes de almacenar el cargador o cada vez que el cargador esté desenchufado.

6

OP408

A

D

C

A - Battery port (logement de pile, receptáculo para batería) B - Key hole hanger (trou de serrure pour la suspension, colgador tipo bocallave) C - LED (DEL, diodo luminiscente) D - Charge indicator label (étiquette de l’indicateur de charge, etiqueta del indicador de carga)

Fig. 1

B

D

A - Charge indicator label (étiquette de l’indicateur de charge, etiqueta del indicador de carga)

7

A

OPERATOR’S MANUAL

MANUEL D’UTILISATION / MANUAL DEL OPERADOR

40 VOLT LITHIUM-ION FAST CHARGER

CHARGEMENT RAPIDE 40 V LITHIUM-ION

CARGA RÁPIDA IONES DE LITIO DE 40

OP408

• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and

serial numbers from the product data plate.

ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________ SERIAL NO. _______________________________________________________

* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided

when calling for service.

HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling 1-800-525-2579. Replacement parts can also be obtained at one of our service centers.

HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-525-2579. HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at

1-800-525-2579.

RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________ NUMÉRO DE SÉRIE _______________________________________________

* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant

et doivent être fournies lors d’un appel de demande de service.

COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com ou en téléphonant au 1-800-525-2579.

COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.

RYOBI est une marque déposée de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de artículo, el número de fabricación y el número de serie de la placa de datos del producto.

NÚMERO DE ARTÍCULO* _______________ NÚMERO DE FABRICACIÓN _____________________________________________ NÚMERO DE SERIE _______________________________________________

* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y deben

suministrarse cuando llame para obtener asistencia o servicio.

CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en la dirección www.ryobitools.com o llamando al 1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de nuestros centros de servicio.

CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red mundial, en la dirección www.ryobitools.com or by calling 1-800-525-2579.

CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor, sírvase comunicarse con nosotros llamando al 1-800-525-2579.

RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

TTI OUTDOOR POWER EQUIPMENT, INC.

998000599 9-12-22 (REV:03)

P.O. Box 1288, Anderson, SC 29622, USA

1-800-525-2579 • www.ryobitools.com

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts. Use of any other parts could create a hazard or cause product damage.

WARNING:

To avoid serious personal injury, always remove the battery pack from the product when cleaning or performing any maintenance.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to damage from various types of commercial solvents

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les réparations. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l’outil.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant entraîner des blessures graves, toujours retirer le bloc de piles de l’outil avant tout nettoyage ou entretien.

and may be damaged by their use. Use clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleumbased products, penetrating oils, etc., come in contact with plastic parts. Chemicals can damage, weaken or destroy plastic which could result in serious personal injury.

STORAGE

Always remove the battery pack before storing the charger or any time the charger is unplugged.

endommagées par divers types de solvants commercials. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins, l’essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui pourrait entraîner des blessures graves.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être

MANTENIMIENTO

ADVERTENCIA:

Para el servicio de la unidad sólo utilice piezas de repuesto idénticas. El empleo de piezas diferentes puede causar un

peligro o dañar el producto.

ADVERTENCIA:

Para evitar lesiones corporales serias, siempre retire el paquete de baterías de la herramienta al limpiarla o darle mantenimiento.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños

limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ENTREPOSAGE

Toujours retirer le bloc-piles avant d’entreposer le chargeur ou chaque fois que le chargeur est débranché.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc., lleguen a tocar las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico, lo cual

a su vez puede producir lesiones corporales serias.

ALMACENAMIENTO

Siempre retire el paquete de baterías antes de almacenar el cargador o cada vez que el cargador esté desenchufado.

6

OP408

A

D

C

A - Battery port (logement de pile, receptáculo para batería) B - Key hole hanger (trou de serrure pour la suspension, colgador tipo bocallave) C - LED (DEL, diodo luminiscente) D - Charge indicator label (étiquette de l’indicateur de charge, etiqueta del indicador de carga)

Fig. 1

B

D

A - Charge indicator label (étiquette de l’indicateur de charge, etiqueta del indicador de carga)

7

A
