Ryobi HP44L user guide

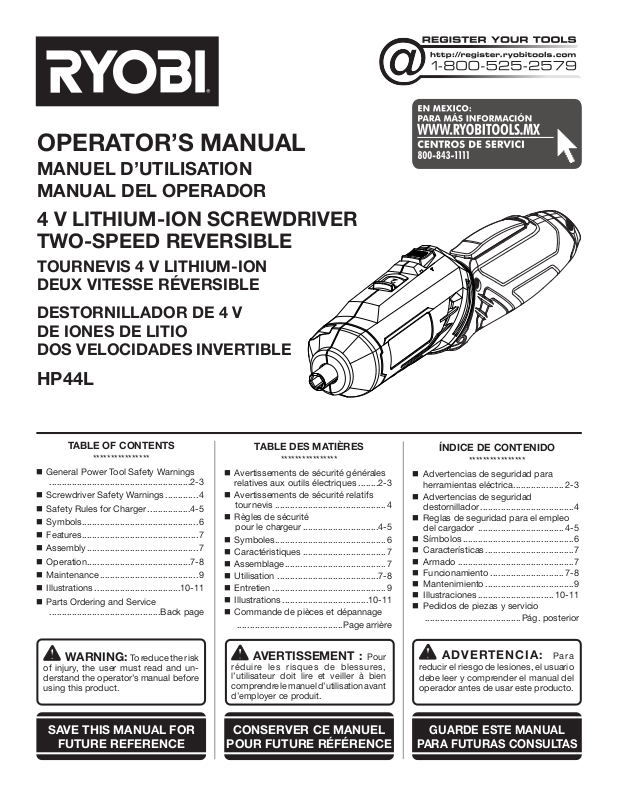

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

4 V LITHIUM-ION SCREWDRIVER
TWO-SPEED REVERSIBLE

TOURNEVIS 4 V LITHIUM-ION
DEUX VITESSE RÉVERSIBLE

DESTORNILLADOR DE 4 V
DE IONES DE LITIO
DOS VELOCIDADES INVERTIBLE

HP44L

TABLE OF CONTENTS

****************

 General Power Tool Safety Warnings

........................................................2-3

 Screwdriver Safety Warnings .............4

 Safety Rules for Charger .................4-5

Symbols ..............................................6

 Features .............................................. 7

 Assembly ............................................ 7

 Operation .........................................7-8

 Maintenance ....................................... 9

 Illustrations ..................................10-11

 Parts Ordering and Service

............................................Back page

WARNING: To reduce the risk

of injury, the user must read and un­derstand the operator’s manual before
using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES

****************

 Avertissements de sécurité générales

relatives aux outils électriques ........2-3

 Avertissements de sécurité relatifs

tournevis ............................................4



Règles de sécurité

pour le chargeur

Symboles ............................................6

Caractéristiques .................................7

 Assemblage ........................................ 7

 Utilisation ........................................7-8

 Entretien .............................................9

 Illustrations ..................................10-11

 Commande de pièces et dépannage

..........................................Page arrière

AVERTISSEMENT :

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

..............................4-5

Pour

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

ÍNDICE DE CONTENIDO

****************

 Advertencias de seguridad para

herramientas eléctrica .................... 2-3

 Advertencias de seguridad

destornillador .....................................4

 Reglas de seguridad para el empleo

del cargador .................................. 4-5

Símbolos ............................................6

 Características ...................................7

 Armado ..............................................7

 Funcionamiento ............................. 7-8

 Mantenimiento ...................................9

 Illustraciones .............................. 10-11

 Pedidos de piezas y servicio

......................................Pág. posterior

ADVERTENCIA: Para

reducir el riesgo de lesiones, el usuario
debe leer y comprender el manual del
operador antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings, instructions, illustrations
and specifications provided with this power tool.

Failure to follow all instructions listed below may result
in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains­operated (corded) power tool or battery-operated (cordless)
power tool.

WORK AREA SAFETY

Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the

dust or fumes.

Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body
is earthed or grounded.

Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of
electric shock.

Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of a GFCI reduces the risk

of electric shock.

Use battery only with charger listed.

MODEL CHARGER
HP44L 720217005

720217009

PERSONAL SAFETY

Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while

operating power tools may result in serious personal injury.

Use personal protective equipment. Always wear eye

protection. Protective equipment such as a dust mask,

non-skid safety shoes, hard hat or hearing protection used
for appropriate conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/
or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energising
power tools that have the switch on invites accidents.

Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal injury.

Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

Dress properly. Do not wear loose clothing or jewellery.

Keep your hair and clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can

be caught in moving parts.

If devices are provided for the connection of dust

extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection

can reduce dust-related hazards.

Do not let familiarity gained from frequent use of tools

allow you to become complacent and ignore tool
safety principles. A careless action can cause severe

injury within a fraction of a second.

Do not wear loose clothing or jewellery. Contain long hair.

Loose clothes, jewellery, or long hair can be drawn into air vents.

Do not use on a ladder or unstable support. Stable

footing on a solid surface enables better control of the
power tool in unexpected situations.

2 — English

GENERAL POWER TOOL SAFETY WARNINGS

POWER TOOL USE AND CARE

Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the
power tool before making any adjustments, changing
accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power tool
accidentally.

Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

Maintain power tools and accessories. Check

for misalignment or binding of moving parts,
breakage of parts and any other condition that
may affect the power tool’s operation. If damaged,
have the power tool repaired before use. Many

accidents are caused by poorly maintained power tools.

Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to
bind and are easier to control.

Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the
tool in unexpected situations.

BATTERY TOOL USE AND CARE

Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with
another battery pack.

Use power tools only with specifically designated

battery packs. Use of any other battery packs may create

a risk of injury and fire.

When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.

Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes,
additionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

Do not use a battery pack or tool that is damaged or

modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk
of injury.

Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temperature

above 265°F may cause explosion.

Follow all charging instructions and do not charge the

battery pack or tool outside the temperature range
specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage
the battery and increase the risk of fire.

SERVICE

Have your power tool serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

Never service damaged battery packs. Service

of battery packs should only be performed by the
manufacturer or authorized service providers.

3 — English

SCREWDRIVER SAFETY WARNINGS

Hold power tool by insulated gripping surfaces, when

performing an operation where the fastener may con­tact hidden wiring. Fasteners contacting a “live” wire

may make exposed metal parts of the power tool “live”
and could give the operator an electric shock.

Know your power tool. Read operator’s manual care-

fully. Learn its applications and limitations, as well as
the specific potential hazards related to this power
tool. Following this rule will reduce the risk of electric

shock, fire, or serious injury.

Always wear eye protection with side shields marked

to comply with ANSI Z87.1 when assembling parts,
operating the tool, or performing maintenance.

Following this rule will reduce the risk of serious personal
injury.

Protect your lungs. Wear a face or dust mask if the

operation is dusty. Following this rule will reduce the risk

of serious personal injury.

Protect your hearing. Wear hearing protection during

extended periods of operation. Following this rule will

reduce the risk of serious personal injury.

Battery tools do not have to be plugged into an elec-

trical outlet; therefore, they are always in operating
condition. Be aware of possible hazards when not
using your battery tool or when changing accessories.

Following this rule will reduce the risk of electric shock,
fire, or serious personal injury.

Do not place battery tools or their batteries near fire

or heat. This will reduce the risk of explosion and possibly

injury.

 Do not crush, drop or damage battery pack. Do not

use a battery pack or charger that has been dropped
or received a sharp blow. A damaged battery is subject

to explosion. Properly dispose of a dropped or damaged
battery immediately.

Batteries can explode in the presence of a source

of ignition, such as a pilot light. To reduce the risk of

serious personal injury, never use any cordless product
in the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.

Under extreme usage or temperature conditions, bat-

tery leakage may occur. If liquid comes in contact with
your skin, wash immediately with soap and water. If
liquid gets into your eyes, flush them with clean water
for at least 10 minutes, then seek immediate medical
attention. Following this rule will reduce the risk of seri-

ous personal injury.

 Save these instructions. Refer to them frequently and

use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also.

SAFETY RULES FOR CHARGER

WARNING!

READ AND UNDERSTAND ALL INSTRUCTIONS.

Failure to follow all instructions listed below, may result in
electric shock, fire and/or serious personal injury.

 Before using charger, read all instructions and caution-

ary markings in this manual, on charger, battery, and
product using battery to prevent misuse of the products
and possible injury or damage.

 Do not use charger outdoors or expose to wet or damp

conditions. Water entering charger will increase the risk

of electric shock.

WARNING:

Do not charge a battery that is wet or has been wet or
exposed to liquids.

 Use of an attachment not recommended or sold by

the charger manufacturer may result in a risk of fire,
electric shock, or injury to persons. Following this

rule will reduce the risk of electric shock, fire, or serious
personal injury.

 Do not abuse cord or charger. Never use the cord to

carry the charger. Do not pull the charger cord rather than
the plug when disconnecting from receptacle. Damage
to the cord or charger could occur and create an electric
shock hazard. Replace damaged cords immediately.

4 — English

SAFETY RULES FOR CHARGER

 Make sure cord is located so that it will not be stepped

on, tripped over, come in contact with sharp edges
or moving parts or otherwise subjected to damage or
stress. This will reduce the risk of accidental falls, which

could cause injury, and damage to the cord, which could
result in electric shock.

 Keep cord and charger from heat to prevent damage

to housing or internal parts.

 Do not let gasoline, oils, petroleum-based products,

etc. come in contact with plastic parts. They contain

chemicals that can damage, weaken, or destroy plastic.

 An extension cord should not be used unless

absolutely necessary. Use of improper extension cord

could result in a risk of fire and electric shock. If extension
cord must be used, make sure:

a. That pins on plug of extension cord are the same

number, size and shape as those of plug on charger.

b. That extension cord is properly wired and in good

electrical condition; and

c. That wire size is large enough for AC ampere rating of

charger as specified below:

Cord Length (Feet) 25' 50' 100'
Cord Size (AWG) 16 16 16
NOTE: AWG = American Wire Gauge

 Do not operate charger with a damaged cord or

plug, which could cause shorting and electric shock. If

damaged, have the charger replaced by an authorized
serviceman.

 Do not operate charger if it has received a sharp blow,

been dropped, or otherwise damaged in any way.

Take it to an authorized serviceman for electrical check
to determine if the charger is in good working order.

 Do not disassemble charger. Take it to an authorized

serviceman when service or repair is required. Incorrect
reassembly may result in a risk of electric shock or fire.

 Unplug charger from outlet before attempting any

maintenance or cleaning to reduce the risk of electric
shock.

 Disconnect charger from the charger when not in use.

This will reduce the risk of electric shock or damage to
the charger if metal items should fall into the opening.
It also will help prevent damage to the charger during a
power surge.

Risk of electric shock. Do not touch uninsulated portion

of output connector or uninsulated battery terminal.

Donotchargebatteryinadamporwetlocation.Do

not use, store, or charge battery packs or products
in locations where the temperature is less than 50°F
or more than 100°F. Do not store outside or in vehicles.

 Save these instructions. Refer to them frequently and

use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also
to prevent misuse of the product and possible injury.

IMPORTANT SAFETY INSTRUCTIONS

1. SAVE THESE INSTRUCTIONS - DANGER - TO REDUCE RISK OF FIRE
OR ELECTRIC SHOCK, CAREFULLY FOLLOW THESE INSTRUCTIONS.

This manual contains important safety and operating instructions for battery charger 720217005 and 720217009.

2. Before using battery charger, read all instructions and cautionary markings on battery charger, battery, and

product using battery.

3. CAUTION: To reduce the risk of injury, charge only lithium-ion rechargeable batteries. Other types of

batteries may burst, causing personal injury or damage.

5 — English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper in­terpretation of these symbols will allow you to operate the product better and safer.

Indicates an hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s
Manual

Eye Protection

To reduce the risk of injury, user must read and understand operator’s manual
before using this product.

Always wear eye protection with side shields marked to comply with ANSI
Z87.1.

Wet Conditions
Alert

Wet Conditions
Alert

Recycle Symbol

V Volts Voltage
A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

Direct Current Type or a characteristic of current

n

o

.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute

No Load Speed Rotational speed, at no load

Do not expose to rain or use in damp locations.

Risk of fire and burns. Do not expose battery, battery compartment, or elec­tronic components to rain, water, or liquids.

This product uses lithium-ion (Li-Ion) batteries. Local, state or federal laws
may prohibit disposal of batteries in ordinary trash. Consult your local waste
authority for information regarding available recycling and/or disposal options.

6 — English

FEATURES

PRODUCT SPECIFICATIONS

Switch .............................................. Two Speed/Reversible

Revolutions per minute ........................200/600/min (RPM)

Torque .................................................................... 45 in. lb.

ASSEMBLY

Handle Positions ............................................................... 2

Charger Input.....................................120 V, AC only, 60 Hz

Charge Rate ...................................................... 9–12 hours

WARNING:

Do not use this product if it is not completely assembled
or if any parts appear to be missing or damaged. Use of
a product that is not properly and completely assembled
or with damaged or missing parts could result in serious
personal injury.

If any parts are damaged or missing, please call 1-800-525-2579 for assistance.

WARNING:

Do not attempt to modify this product or create acces­sories or attachments not recommended for use with this
product. Any such alteration or modification is misuse
and could result in a hazardous condition leading to pos­sible serious personal injury.

OPERATION

APPLICATIONS

WARNING:

Do not allow familiarity with products to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.

WARNING:

Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.

You may use this product for the purposes listed below:

Driving screws with screwdriver bits

Light-duty drilling

CHARGING

See Figure 1, page 10.

When charging the screwdriver, a red charge light will
Illuminate solid on the handle of the screwdriver. This red
charge light will go off when the screwdriver is fully charged.

 Insert charger plug into input jack making sure it is

properly connected.

 Charger can be used with normal household current of

120 V, AC only, 60 Hz.

 Connect charger to power supply.
 After normal usage, a minimum of 9 hours of charging

time is required to fully recharge the screwdriver.

 Do not place charger in an area of extreme heat or cold.

It will work best at normal room temperature.

 Remove the product from the charger once it is fully

charged and ready for use.

7 — English

OPERATION

WARNING:

Battery products are always in operating condition.
Therefore, the switch should always be locked when not
in use or carrying at your side.

STICK/PISTOL POSITION

See Figures 2 - 3, page 10

The screwdriver can be used as a stick screwdriver or a
pistol screwdriver. A pivot locking button is located on the
top of the screwdriver.

To place the screwdriver in stick position: Hold in normal
operating position, press pivot locking button down and twist
front housing fully to the right.

To place the screwdriver in pistol position: Hold in normal
operating position, press pivot locking button down and twist
front housing fully to the left.

DIRECTION OF ROTATION SELECTOR

(FORWARD/REVERSE/CENTER LOCK)

See Figure 4, page 11.

The direction of bit rotation is reversible and is controlled
by a selector located on the rear of the handle. With the
screwdriver held in normal operating position, the direction
of rotation selector should be positioned fully upward for
forward motion. The direction is reversed when the selector
is fully down.

Setting the direction of rotation selector in the center (locked)
position helps reduce the possibility of accidental starting
when not in use.

NOTE: The screwdriver will not run unless the direction of
rotation selector is pushed fully up or down.

TO LOAD/RELEASE BITS

See Figure 5, page 11.

Insert the bit into the collet and push the bit in as far as pos­sible. To remove a bit, pull the bit straight out of the collet.

TWO-SPEED GEAR TRAIN

See Figure 6, page 11.

The drill has a two-speed gear train designed for drilling
or driving at low (1) or high (2) speeds. A slide switch is
located on top of the screwdriver to select either low (1) or
high (2) speed. When using the screwdriver in the low (1)
speed range, speed will decrease and unit will have more
torque. When using the screwdriver in the high (2) speed
range, speed will increase and unit will have less torque. Use

low (1) speed for high power and torque applications and
high (2) speed for fast drilling or driving applications.

DRIVING SCREWS

See Figure 7, page 11.

 Select the correct speed for your application (high or

low).

 Check the direction of rotation selector for the correct

setting (forward or reverse).

 Hold the tool firmly and place the bit at the point where

the screw is to be driven.

WARNING:

Do not drive a screw where there is likely to be hidden
wiring behind the surface. Contact with a “live” wire will
make exposed metal parts of the tool “live” and possibly
shock the operator. If you must drive a screw where hid­den wire may be present, always hold tool by insulated
gripping surfaces (handle) when performing the operation
to prevent a shock to the operator.

NOTICE:

To prevent gear damage, always allow the collet to
come to a complete stop before changing the direction
of rotation.

To stop the screwdriver, release the switch trigger and allow
the collet to come to a complete stop.

8 — English

 Depress the switch trigger to start the tool.
 Apply only enough pressure to keep driving the screw.

Do not force the tool. Let the tool do the work.

MAINTENANCE

WARNING:

To avoid serious personal injury, always place the tool in
the center lock position before cleaning, performing any
maintenance, or when storing the tool. Failure to heed
this warning could result in serious personal injury or
property damage.

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts could create a hazard or cause
product damage.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.

 Remove the product from the charger once it is fully

charged and ready for use.

For product storage longer than 30 days:

 Store the product where the temperature is below 80°F.
 Store the product in a “discharged” condition.

BATTERY PACK REMOVAL AND PREPARATION
FOR RECYCLING

See Figure 8, page 11.

 Remove the seven Phillips head screws
securing the motor housing cover, then remove
cover.
 Lift the battery from the motor housing
enough to expose leads and battery terminals.

 Use wire cutters to cut the red wire first. Then cut the

black wire.

WARNING:

Do not cut both wires at the same time. This can cause
the battery to short-circuit, which can result in serious
personal injury.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which could result in serious personal
injury.

BATTERIES

This product is equipped with a lithium-ion rechargeable
battery. Length of service from each charging will depend
on the type of work you are doing.
The battery in this product has been designed to provide
maximum trouble-free life. However, like all batteries, it will
eventually wear out.
To obtain the longest possible battery life, we suggest the
following:

 Remove the battery for disposal.

To preserve natural resources, please recycle or dispose of
batteries properly.
This product contains lithium-ion batteries. Local, state or
federal laws may prohibit disposal of batteries in ordinary
trash.
Consult your local waste authority for information regarding
available recycling and/or disposal options.

WARNING:

Upon removal, cover the battery pack’s terminals with
heavy-duty adhesive tape. Do not attempt to destroy or
disassemble battery pack or remove any of its compo­nents. Lithium-ion batteries must be recycled or disposed
of properly. Also, never touch both terminals with metal
objects and/or body parts as short circuit may result.
Keep away from children. Failure to comply with these
warnings could result in fire and/or serious injury.

ILLUSTRATIONS START ON PAGE 10

AFTER FRENCH AND SPANISH LANGUAGE SECTIONS.

9 — English

AVERTISSEMENTS

DE SÉCURITÉ RELATIVES

AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire les avertissements de sécurité, les instructions
et les précisions et consulter les illustrations fournis
avec cet outil électrique. Le fait de ne pas se conformer

à l’ensemble des consignes présentées ci-dessous risque
d’entraîner des décharges électriques, un incendie et/ou
des blessures graves.

Conserver les avertissements et les instructions à des
fins de référence ultérieure.

utilisé dans tous les avertissements ci-dessous désigne tout
outil fonctionnant sur secteur (câblé) ou sur piles (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

Garder le lieu de travail propre et bien éclairé. Les

endroits encombrés ou sombre s sont propices aux
accidents.

Ne pas utiliser d’outils électriques dans des

atmosphères explosives, par exemple en présence
de liquides, gaz ou poussières inflammables. Les

outils électriques produisent des étincelles risquant
d’enflammer les poussières ou vapeurs.

Garder les enfants et badauds à l’écart pendant

l’utilisation d’un outil électrique. Les distractions

peuvent causer une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

Les fiches des outils électriques doivent correspondre

à la prise secteur utilisée. Ne jamais modifier la fiche,
de quelque façon que ce soit. Ne jamais utiliser
d’adaptateurs de fiche avec des outils mis à la terre.

Les fiches et prises non modifiées réduisent le risque de
choc électrique.

Éviter tout contact du corps avec des surfaces mises

à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru

lorsque le corps est mis à la terre.

Ne pas exposer les outils électriques à l’eau ou

l’humidité. La pénétration d’eau dans ces outils accroît

le risque de choc électrique.

Ne pas maltraiter le cordon d’alimentation. Ne jamais

utiliser le cordon d’alimentation pour transporter
l’outil et ne jamais débrancher ce dernier en tirant
sur le cordon. Garder le cordon à l’écart de la chaleur,
de l’huile, des objets tranchants et des pièces en
mouvement. Un cordon endommagé ou emmêlé accroît

le risque de choc électrique.

Le terme « outil motorisé »,

Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un cordon

conçu pour l’usage extrérieur pour réduire les risques
de choc électrique.

S’il est nécessaire d’utiliser l’outil électrique dans un

endroit humide, employer un dispositif interrupteur de

défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le
risque de décharge électrique.

 Ne recharger qu’avec l’appareil indiqué.
MODÈLE CHARGEUR

HP44L 720217005
720217009

SÉCURITÉ PERSONNELLE

Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l’utilisation de tout
outil électrique. Ne pas utiliser cet outil en état de
fatigue ou sous l’influence de l’alcool, de drogues
ou de médicaments. Un moment d’inattention pendant

l’utilisation d’un outil électrique peut entraîner des
blessures graves.

Utiliser l’équipement de sécurité. Toujours porter

une protection oculaire. L’équipement de sécurité, tel

qu’un masque filtrant, de chaussures de sécurité, d’un
casque ou d’une protection auditive, utilisé dans des
conditions appropriées réduira le risque de blessures.

Éviter les démarrages accidentels. S’assurer que

le commutateur est en position d’arrêt avant de
brancher l’outil. Porter un outil avec le doigt sur son

commutateur ou brancher un outil dont le commutateur
est en position de marche peut causer un accident.

Retirer les clés de réglage avant de mettre l’outil en

marche. Une clé laissée sur une pièce rotative de l’outil

peut causer des blessures.

Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Ceci permettra de mieux

contrôler l’outil en cas de situation imprévue.

Porter une tenue appropriée. Ne porter ni vêtements

amples, ni bijoux. Garder les cheveux, les vêtements
et les gants à l’écart des pièces en mouvement. Les

vêtements amples, bijoux et cheveux longs peuvent se
prendre dans les pièces en mouvement.

Si les outils sont équipés de dispositifs de

dépoussiérage, s’assurer qu’ils sont connectés et
correctement utilisés. L’usage de ces dispositifs de

dépoussiérage peut réduire les dangers présentés par
la poussière.

2 — Français

AVERTISSEMENTS

AUX OUTILS ÉLECTRIQUES

DE SÉCURITÉ RELATIVES

Malgré votre expérience acquise par l’utilisation

fréquente des outils, soyez toujours vigilant et
respectez les principes de sécurité relatifs aux
outils. Il s’agit d’une fraction de seconde pour qu’un

geste irréfléchi puisse causer de graves blessures.

Ne porter ni vêtements amples, ni bijoux. Attacher

ou couvrir les cheveux longs. Les vêtements amples,

bijoux et cheveux longs peuvent se prendre dans les ouïes
d’aération.

Ne pas utiliser l’outil sur une échelle ou un support

instable. Une bonne tenue et un bon équilibre permettent

de mieux contrôler l’outil en cas de situation imprévue.

UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES

Ne pas forcer l’outil. Utiliser l’outil approprié pour

l’application. Un outil approprié exécutera le travail

mieux et de façon moins dangereuse s’il est utilisé dans
les limites prévues.

Ne pas utiliser l’outil si le commutateur ne permet

pas de le mettre en marche ou de l’arrêter. Tout outil

qui ne peut pas être contrôlé par son commutateur est
dangereux et doit être réparé.

Débrancher l’outil et/ou retirer le bloc-piles avant

d’effectuer des réglages, de changer d’accessoire ou
de remiser l’outil. Ces mesures de sécurité préventives

réduisent les risques de démarrage accidentel de l’outil.

Ranger les outils motorisés hors de la portée des

enfants et ne laisser personne n’étant pas familiarisé
avec l’outil ou ces instructions utiliser l’outil. Dans les

mains de personnes n’ayant pas reçu des instructions
adéquates, les outils sont dangereux.

Entretenir les outils motorisés. Vérifier qu’aucune

pièce mobile n’est mal alignée ou bloquée, qu’aucune
pièce n’est brisée et s’assurer qu’aucun autre
problème ne risque d’affecter le bon fonctionnement
de l’outil. En cas de dommages faire réparer l’outil
avant de l’utiliser de nouveau. Beaucoup d’accidents

sont causés par des outils mal entretenus.

Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont bien
affûtés risquent moins de se bloquer et sont plus faciles
à contrôler.

Utiliser l’outil, les accessoires et embouts, etc.

conformément à ces instrutions pour les applications
pour lesquelles ils sont conçus, en tenant compte des
conditions et du type de travail à exécuter. L’usage

d’un outil motorisé pour des applications pour lesquelles
il n’est pas conçu peut être dangereux.

Gardez les poignées et les surfaces de prise sèches,

propres et exemptes d’huile et de graisse. Des

poignées et des surfaces de prise glissantes empêchent
la manipulation et le contrôle sécuritaires de l’outil dans
des circonstances imprévues.

UTILISATION ET ENTRETIEN DE LA PILE

Ne recharger qu’avec l’appareil spécifié par le

fabricant. Un chargeur approprié pour un type de pile

peut créer un risque d’incendie s’il est utilisé avec un
autre type de pile.

Utiliser exclusivement le bloc-pile spécifiquement

indiqué pour l’outil. L’usage de tout autre bloc peut créer

un risque de blessures et d’incendie.

Lorsque le bloc-piles n’est pas en usage, le garder

à l’écart d’articles tels qu’attaches trombones,
pièces de monnaie, clous, vis ou autres petits objets
métalliques risquant d’établir le contact entre les deux
bornes. La mise en court-circuit des bornes de piles peut

causer des étincelles, des brûlures ou un incendie.

En cas d’usage abusif, du liquide peut s’échapper des

piles. Éviter tout contact avec ce liquide. En cas de
contact accidentel, rincer immédiatement les parties
atteintes avec de l’eau. En cas d’éclaboussure dans
les yeux consulter un médecin. Le liquide s’échappant

des piles peut causer des irritations ou des brûlures.

Ne pas utiliser un bloc-piles ou un outil endommagé

ou modifié. Les piles endommagées ou modifiées

peuvent produire un comportement imprévisible pouvant
provoquer un incendie, une explosion ou des blessures.

Ne pas exposer le bloc-piles ou l’outil près d’un

incendie ou à une température extrême. L’exposition

à un incendie ou à une température supérieure à 130 °C
(265 °F) représente un risque d’explosion.

Suivre toutes les instructions afférentes à la recharge

et ne pas recharger le bloc-piles ou l’outil hors des
températures spécifiées dans les instructions. Une

recharge incorrecte ou hors des températures spécifiées
peut endommager la pile et augmenter les risques de feu.

DÉPANNAGE

Les réparations doivent être confiées à un technicien

qualifié, utilisant exclusivement des pièces identiques
à celles d’origine. Ceci assurera le maintien de la sécurité

de l’outil.

Ne réparez jamais de blocs-piles endommagés.

Seuls le fabricant et les fournisseurs de service autorisés
doivent effectuer la réparation ou l’entretien des blocs­piles.

3 — Français

AVERTISSEMENTS DE SÉCURITÉ RELATIFS TOURNEVIS

Lorsque l’outil est utilisé pour un travail risquant de

le mettre en contact avec des fils électriques cachés,
le tenir par les surfaces de prise isolées. Le contact

d’un dispositif de fixation avec un fil sous tension expose
les pièces métalliques de l’outil et peut électrocuter
l’utilisateur.

Apprendre à connaître l’outil. Lire attentivement le

manuel d’utilisation. Apprendre les applications et
les limites de l’outil, ainsi que les risques spécifiques
relatifs à son utilisation. Le respect de cette consigne

réduira les risques d’incendie, de choc électrique et de
blessures graves.

Toujours porter une protection oculaire munie

d’écrans latéraux certifiée conforme à la norme ANSI
Z87.1 lors du montage des pièces, du fonctionnement

de l’outil ou au moment de l’entretien. Le respect de

cette règle réduira les risques de blessures graves.

Protection respiratoire. Porter un masque facial ou

un masque antipoussière si le travail produit de la
poussière. Le respect de cette consigne réduira les

risques de blessures graves.

Protection auditive. Porter une protection auditive

lors de l’utilisation prolongée. Le respect de cette règle

réduira les risques de blessures graves.

Les outils fonctionnant sur piles n’ayant pas besoin

d’être branchés sur une prise secteur, ils sont toujours
en état de fonctionnement. Tenir compte des dangers
possibles lorsque l’outil n’est pas en usage et lors du
remplacement des piles. Le respect de cette consigne

réduira les risques d’incendie, de choc électrique et de
blessures graves.

Ne pas placer les outils électriques sans fil ou leurs

piles à proximité de flammes ou d’une source de
chaleur. Ceci réduira les risques d’explosion et de

blessures.

 Ne pas écraser, faire tomber ou endommager le bloc-

piles. Ne jamais utiliser un bloc-piles ou un chargeur
qui est tombé, a été écrasé, a reçu un choc violent ou a
été endommagé de quelque façon que ce soit. Une pile

endommagée risque d’exploser. Éliminer immédiatement
toute pile endommagée, selon une méthode appropriée.

Les piles peuvent exploser en présence d’une source

d’allumage, telle qu’une veilleuse. Pour réduire les

risques de blessures graves, ne jamais utiliser un appareil
sans fil, quel qu’il soit, en présence d’une flamme
vive. En explosant, une pile peut projeter des débris
et des produits chimiques. En cas d’exposition, rincer
immédiatement les parties atteintes avec de l’eau.

Ne pas recharger un outil fonctionnant sur piles dans

un endroit humide ou mouillé. Le respect de cette règle
réduira les risques de choc électrique..

Si l’outil est utilisé de façon intensive ou sous des

températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau,
rincer immédiatement la partie atteinte avec de l’eau.
En cas d’éclaboussure dans les yeux, les rincer à l’eau
fraîche pendant au moins 10 minutes, puis contacter
immédiatement un médecin. Le respect de cette règle

réduira les risques de blessures graves.

 Conserver ces instructions. Les consulter fréquemment

et les utiliser pour instruire les autres utilisateurs
éventuels. Si cet outil est prêté, il doit être accompagné
de ces instructions.

RÈGLES DE SÉCURITÉ CONCERNANT LE CHARGEUR

AVERTISSEMENT :

Lire attentivement toutes les instructions. Le non-

respect de toutes les instructions ci-dessous peut
entraîner un choc électrique, un incendie et/ou des
blessures graves.

 Avant d’utiliser le chargeur de piles, lire toutes les

instructions de sécurité et mises en garde figurant dans
ce manuel, sur le chargeur et sur le produit utilisant le
chargeur pour éviter un usage incorrect et des dommages
ou blessures.

 Ne pas utiliser le chargeur à l’extérieur, ni l’exposer

à l’eau ou l’humidité. La pénétration d’eau dans le

chargeur accroît le risque de choc électrique.

4 — Français

AVERTISSEMENT :

Ne pas charger une pile qui est humide ou qui a été
humide ou exposée à des liquides.

 L’usage d’un accessoire non recommandé ou vendu

par le fabricant du chargeur peut causer un risque
d’incendie, de choc électrique ou de blessures. Le

respect de cette consigne réduira les risques d’incendie,
de choc électrique et de blessures graves.

 Ne pas maltraiter le cordon d’alimentation ou le

chargeur. Ne jamais utiliser le cordon d’alimentation pour

transporter le chargeur. Ne pas débrancher le chargeur en
tirant sur le cordon. Tirer sur la prise pour la débrancher.
Un cordon ou un chargeur endommagé peut présenter
un risque de choc électrique. Remplacer immédiatement
tout cordon endommagé.

RÈGLES DE SÉCURITÉ CONCERNANT LE CHARGEUR

 S’assurer que le cordon n’est pas acheminé à

un endroit où il risque d’être piétiné, accroché,
endommagé, mis en contact avec des objets
tranchants ou autrement maltraité. Ceci réduira le

risque de chute pouvant entraîner des blessures et
l’endommagement du cordon, susceptible de causer un
choc électrique.

 Garder le cordon et le chargeur à l’écart des sources

de chaleur pour éviter des dommages au boîtier ou
aux pièces internes.

 Ne jamais laisser de liquides tels que le fluide de freins,

l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces
en plastique. Ces liquides contiennent des produits

chimiques susceptibles d’endommager, d’affaiblir ou de
détruire le plastique.

 N’utiliser un cordon prolongateur qu’en cas d’absolue

nécessité. L’usage d’un cordon prolongateur incorrect

peut présenter des risques d’incendie et de choc
électrique. Si un cordon prolongateur doit être utilisé,
s’assurer :

a. Que la fiche du cordon comporte le même nombre de

broches que celles du chargeur et que ses broches
sont de mêmes forme et taille.

b. Que le cordon est correctement câblé et en bon état

électrique ; et

c. Que le calibre des fils est suffisant pour l’intensité c.a.

du chargeur spécifiée ci-dessous :

Longueur du cordon (en pieds) 25’ 50’ 100’
Calibre du cordon (AWG) 16 16 16
NOTE : AWG = American Wire Gage (calibre de fils

américain)

 Ne pas utiliser un chargeur dont la prise ou le cordon

est endommagé, ce qui pourrait entraîner un court-circuit

et un choc électrique. Le cas échéant, faire remplacer
la prise ou le cordon immédiatement par un réparateur
agréé.

 Ne pas utiliser le chargeur s’il a été soumis à un

choc violent ou autrement endommagé. Le confier à

un réparateur agréé afin qu’il détermine s’il est en bon
état de fonctionnement.

 Ne pas démonter le chargeur. Si un entretien ou une

réparation est nécessaire, le confier à un réparateur agréé.
Un remontage incorrect peut entraîner des risques de
choc électrique ou d’incendie.

 Pour réduire les risques de choc électrique,

débrancher le chargeur de la prise secteur avant de
procéder à tout nettoyage ou entretien.

 Lorsqu’il n’est pas en usage, débrancher le chargeur

de l’alimentation secteur. Ceci réduira le risque de choc

électrique ou de dommages au chargeur si des articles
en métal venaient à tomber dans l’ouverture. Ceci aidera
également à éviter des dommages au chargeur en cas
de saute de tension.

Risque de choc électrique. Ne pas toucher les parties

non isolées du connecteur de sortie ou les bornes de
piles non isolés.

Ne pas recharger un outil fonctionnant sur piles

dans un endroit humide ou mouillé. Ne pas utiliser,
remiser ou charger le bloc-piles ou produits dans des
emplacements où la température est inférieure 10 °C
(50 °F) à ou supérieure à 38 °C (100 °F). Ne pas ranger

l’outil à l’extérieur ou dans un véhicule.

 Conserver ces instructions. Les consulter fréquemment

et les utiliser pour instruire les autres utilisateurs
éventuels. Si cet outil est prêté, il doit être accompagné
de ces instructions, afin d’éviter un usage incorrect et
d’éventuelles blessures.

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

1.

CONSERVER CES INSTRUCTIONS - DANGER - POUR RÉDUIRE LE RISQUE D’INCENDIE OU
DE DÉCHARGE ÉLECTRIQUE, VEUILLEZ SUIVRE ATTENTIVEMENT CES INSTRUCTIONS.

Ce manuel contient d’importantes instructions relatives à la sécurité et au fonctionnement des chargeur de piles

720217005 et 720217009.

2. Avant d’utiliser le chargeur de piles, lire toutes les instructions et les mises en garde figurant sur le chargeur de
pile, sur la pile et sur le produit utilisant la pile.

3. ATTENTION : Pour réduire les risques de blessure, ne charger que des piles rechargeables lithium-ion. Les
piles d’autres types peuvent exploser et causer des dommages et blessures.

5 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour

conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît

entraîner des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées
importantes sans toutefois représenter un risque de blessure (ex. :
messages concernant les dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Lire manuel d’utilisation

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Protection oculaire

Avertissement concernant
l’humidité

Avertissement concernant
l’humidité

Symboles de recyclage

V Volts Tension

min Minutes Temps

A Ampères Courant

Hz Hertz Fréquence (cycles par seconde)

Courant continu Type ou caractéristique du courant

n

o

.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute

Vitesse à vide Vitesse de rotation à vide

Toujours porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1.

Ne pas exposer à la pluie ou l’humidité.

Risque d’incendie et de brûlures. Ne pas exposer la pile, le
compartiment de la pile, ou les composants électroniques à la pluie,
l’eau ou d’autres liquides.

Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations
locales ou gouvernementales peuvent interdire de jeter les piles dans
les ordures ménagères. Consulter les autorités locales compétentes
pour les options de recyclage et/ou l’élimination.

6 — Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

Commutateur ............................. Deux Vitesse / Réversible

Vitesse à vide ...................................200 / 600 r/min. (RPM)

Mandrin ......................................................5 Nm (45 po-lb)

ASSEMBLAGE

Positions de la poignée ..................................................... 2

Alimentation du chargeur .......120 V, c.a. seulement, 60 Hz

Temps de charge ............................................. 9–12 heures

AVERTISSEMENT :

Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes ou
endommagées. L’utilisation d’un produit dont l’assemblage
est incorrect ou incomplet ou comportant des pièces
endommagées ou absentes représente un risque de
blessures graves.

Si des pièces manquent ou sont endommagées, veuillez appeler au 1-800-525-2579 pour obtenir de l’aide.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des pièces
et accessoires non recommandés. De telles altérations ou
modifications sont considérées comme un usage abusif
et peuvent créer des conditions dangereuses, risquant
d’entraîner des blessures graves.

UTILISATION

POUR CHARGER

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’outil faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire certifiée conforme
à la norme ANSI Z87.1. Si cette précaution n’est pas
prise, des objets peuvent être projetés dans les yeux et
causer des lésions graves.

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non recommandés
pour cet produit. L’utilisation de pièces et accessoires
non recommandés peut entraîner des blessures graves.

Voir la figure 1, page 10.

Pendant la charge du tournevis, un indicateur de charge
rouge se allume solide sur la poignée du tournevis. Cet
indicateur de charge rouge se éteint dès que la charge du
tournevis est terminée.

 Insérez la fiche du chargeur dans la prise en les connectant

bien.

 Assurez-vous que l'alimentation électrique est du c.a.

domestique normal de 120 V, 60 Hz.

 Branchez l'ensemble de chargeur.
 À la suite d'une utilisation normale, une durée de recharge

maximale de 9 heures est nécessaire pour recharger
complètement la pile.

 Ne placez pas le chargeur dans un endroit extrêmement

chaud ou froid. Il fonctionne mieux à la température
ambiante.

 Retirer le produit du chargeur dès qu’il est complètement

chargé et prêt à l’emploi.

APPLICATIONS

Cet produit peut être utilisé pour les applications cidesous:

 Vissage au moyen d’embouts tournevis
Perçage léger

7 — Français

AVERTISSEMENT :

Les outils à piles sont toujours en état de fonctionnement.
Il est donc nécessaire de toujours verrouiller la gâchette
lorsque l’outil n’est pas en usage et pendant son
transport.

UTILISATION

POSITIONS DROITE/PISTOLET

Voir les figures 2 et 3, pages 10 et 11.

Le tournevis est conçu pour pouvoir être utilisé avec le manche
droit ou en position pistolet. Un bouton de verrouillage de
position se trouve sur la partie supérieure du tournevis.

Pour utiliser le tournevis en position droite : Tenir le
tournevis en position normale d’utilisation, pousser le bouton
de verrouillage de pivot vers le bas et tourner le corps à fond
vers la droite.

Pour utiliser le tournevis en position pistolet : Tenir le
tournevis en position normale d’utilisation, pousser le bouton
de verrouillage de pivot vers le bas et tourner le corps à fond
vers la gauche.

SÉLECTEUR DE SENS DE ROTATION

(AVANT/ARRIÈRE/VERROUILLAGE CENTRAL)

Voir la figure 4, page 11.

Le sens de rotation de l’embout est réversible et contrôlé par
le sélecteur situé derrière la poignée. Lorsque le tournevis
est tenu en position normale de fonctionnement, le sens
de rotation du sélecteur de rotation doit être positionné
complètement vers le haut pour un mouvement vers
l’avant. Le sens est inversé lorsque le sélecteur est dirigé
complètement vers le bas.

Le réglage du sens de rotation du sélecteur placé à la position
centrale (verrouillé) aide à réduire la possibilité de démarrage
accidentel lorsque l’outil n’est pas utilisé.

NOTE : Le tournevis ne fonctionnera pas sans avoir soulevé
ou abaissé complètement le sélecteur de rotation.

AVIS :

Pour éviter des dommages aux engrenages, toujours
laisser le mandrin parvenir à l’arrêt complet avant de
changer de sens de rotation.

Pour arrêter la tournevis, relâcher la commutateur et laisser
le mandrin parvenir à l’arrêt complet.

TRAIN D’ENGRENAGES À DEUX VITESSES
(HAUTE ET BASSE)

Voir la figure 6, page 11.

La tournevis est équipée d’un train d’engrenages permettant
de visser et percer à deux vitesses : BASSE (1) et HAUTE (2).
Un commutateur à glissière permet de sélectionner la vitesse
BASSE (1) ou HAUTE (2). Lorsque la gamme BASSE (1)
est utilisée, l’outil offre davantage de couple. Lorsque la
vitesse HAUTE (2) est utilisée, la vitesse augmente et l’outil
offre moins de couple. Utiliser la vitesse BASSE (1) pour
les applications exigeant beaucoup de couple, et la vitesse

HAUTE (2) pour visser ou percer rapidement.

VISSAGE

Voir la figure 7, page 11.

 Sélectionner la vitesse appropriée pour le travail. [BASSE (1)

or HAUTE (2)].

 Vérifier la position du sélecteur de rotation (rotation avant

ou arrière).

 Tenir le turnevis fermement et placer la pointe du embout

à l’endroit ou la vis doit être enfoncée.

AVERTISSEMENT :

Ne pas enfoncer de vis dans des surfaces pouvant
dissimuler des fils électriques. En cas de contact avec un
fil sous tension, les parties métalliques de l’outil seraient
mises sous tension et probablement choc l’opérateur.
Si vous devez enfoncer une vis dans un endroit où des
fils électriques cachés peuvent être présents, tenir l’outil
par les surfaces de prise isolées pour éviter un choc
électrique.

 Appuyer sur la gâchette pour mettre l’outil en marche.
 Exercer une pression suffisante sur la perceuse pour que

le vissage dans le matériau. Ne pas forcerl’outil. Laisser
l’outil effectuer le travail.

INSERTION/RETRAIT DES EMBOUTS

Voir la figure 5, page 11.

IInsérer l’embout dans le douille le plus profondément
possible. Tirer sur l’embout pour le retirer du mandrin.

8 — Français

ENTRETIEN

AVERTISSEMENT :

Pour éviter des blessures graves, toujours placer l’outil
dans la position de verrouillage central avant de le
nettoyer, d’effectuer un entretien ou lors du stockage de
l’outil. Le non-respect de cette précaution peut entraîner
des blessures graves ou des dommages matériels.

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’produit.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.

Pour le remisage de produit pendant plus de 30 jours :
  Remiser le produit dans un local où la température est

inférieure à 27 °C (80 °F) et à l’abri de l’humidité.

 Remiser le produit dans une condition « déchargée ».

RETRAIT ET PRÉPARATION DU BLOC-PILES
POUR LE RECYCLAGE

Voir la figure 8, page 11.

 Retirer les sept vis à tête cruciforme
sécurisant le couvercle du boitier du moteur
puis le retirer.

 Soulever suffisamment la pile se trouvant
dans le boîtier du moteur afin d’exposer les fils et les
bornes de la pile.

 Utiliser un coupe-fil pour couper d’abord le fil rouge.

Couper ensuite le fil noir.

AVERTISSEMENT :

Ne pas couper simultanément les deux fils. Ceci peut
provoquer un court-circuit de la pile et occasionner des
blessures graves.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.

PILES

Le bloc-pile de cet produit contient des piles rechargeables
au lithium-ion. L’autonomie des pile après chaque charge
est fonction du type de travail effectué.

Le pile utilisées dans le bloc d’alimentation sont conçues
pour une longue vie utile, sans problèmes. Toutefois, comme
toutes les piles, elles finiront par s’épuiser.

Pour obtenir une vie utile maximum de pile nous
recommandons de :

 Retirer le produit du chargeur dès qu’il est complètement

chargé et prêt à l’emploi.

 Retirer la pile afin d’en disposer.
Pour préserver les ressources naturelles, les bloc-piles

doivent être recyclées ou éliminées selon une méthode
appropriée.

Ce produit utilise des bloc-piles au lithium-ion. Les
réglementations locales ou gouvernementales peuvent
interdire de jeter les bloc-piles au lithium-ion dans les ordures
ménagères.

Consulter les autorités locales compétentes pour les options
de recyclage et / ou l’élimination.

AVERTISSEMENT :

Après avoir retiré le bloc-piles, couvrir ses bornes avec
un ruban adhésif de qualité industrielle. Ne pas essayer
de démonter ou détruire le bloc-piles, ni de retirer des
composants quels qu’ils soient. Les bloc-piles épuisées
doivent être recyclées ou éliminées selon une méthode
appropriée. Ne jamais toucher les deux bornes avec
des objets en métal ou une partie du corps, car cela
pourrait créer un court-circuit. Garder hors de la portée
des enfants. Le non-respect de ces mises en garde peut
résulter en un incendie et/ou des blessures graves.

ILLUSTRATIONS COMMENÇANT SUR 10 DE PAGE

APRÈS LE SECTION ESPAGNOL.

9 — Français

ADVERTENCIAS DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA

Lea todas las advertencias, instrucciones,
ilustraciones y especificaciones proporcionadas con
esta herramienta eléctrica. No seguir las instrucciones

indicadas a continuación puede provocar descargas
eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para
consultarlas en el futuro. El término “herramienta eléctrica”

en las advertencias se refiere a las herramientas eléctricas
que funcionan con corriente (con cordón) o las que funcionan
con batería (inalámbricas).

ÁREA DE TRABAJO

Mantenga limpia y bien iluminada el área de trabajo.

Un área de trabajo mal despejada o mal iluminada propicia
accidentes.

No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas

generan chispas que pueden encender el polvo y los
vapores inflamables.

Mantenga alejados a los niños y circunstantes al

maniobrar una herramienta eléctrica. Toda distracción

puede causar la pérdida del control de la herramienta.

SEGURIDAD ELÉCTRICA

Las clavijas de las herramientas eléctricas deben

corresponder a las tomas de corriente donde se
conectan. Nunca modifique la clavija de ninguna
forma. No utilice ninguna clavija adaptadora con
herramientas eléctricas dotadas de contacto a tierra.

Conectando las clavijas originales en las tomas de
corriente donde corresponden se disminuye el riesgo de
una descarga eléctrica.

Evite el contacto del cuerpo con las superficies

de objetos conectados a tierra, como las tuberías,
radiadores, estufas y refrigeradores. Existe un mayor

riesgo de descargas eléctricas si el cuerpo está haciendo
tierra.

No exponga las herramientas eléctricas a la lluvia ni

a condiciones de humedad. La introducción de agua en

una herramienta eléctrica aumenta el riesgo de descargas
eléctricas.

No maltrate el cordón eléctrico. Nunca utilice el

cordón para trasladar, desconectar o tirar de la
herramienta eléctrica. Mantenga el cordón lejos del
calor, aceite, bordes afilados y piezas móviles. Los

cordones eléctricos dañados o enredados aumentan el
riesgo de descargas eléctricas.

Al utilizar una herramienta eléctrica a la intemperie,

use un cordón de extensión apropiado para el

exterior. Usando un cordón adecuado para el exterior

se disminuye el riesgo de descargas eléctricas.

Si debe operar una herramienta en lugares húmedos,

use un suministro protegido por un interruptor de
circuito con pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargas eléctricas.



Cargue solamente con el cargador indicado.

MODELO CARGADOR

HP44L 720217005
720217009

SEGURIDAD PERSONAL

Permanezca alerta, preste atención a lo que esté

haciendo y aplique el sentido común al utilizar
herramientas eléctricas. No utilice la herramienta
eléctrica si está cansado o se encuentra bajo los
efectos de alguna droga, alcohol o medicamento.

Un momento de inatención al utilizar una herramienta
eléctrica puede causar lesiones corporales serias.

Utilice protección el equipo otros. Siempre póngase

protección ocular. El uso de equipo protector como

mascarilla para el polvo, calzado de seguridad, casco y
protección para los oídos en las circunstancias donde
corresponda disminuye el riesgo de lesiones.

Evite que la herramienta se active accidentalmente.

Asegúrese de que el interruptor esté en la posición
de apagado antes de conectar la herramienta a un
suministro de corriente o de colocar un paquete de
baterías. Transportar herramientas eléctricas con el

dedo en el interruptor o enchufar herramientas eléctricas
que tienen el interruptor encendido puede ocasionar
accidentes.

Retire toda llave o herramienta de ajuste antes

de encender la herramienta eléctrica. Toda llave o

herramienta de ajuste dejada en una pieza giratoria de la
herramienta eléctrica puede causar lesiones.

No estire el cuerpo para alcanzar mayor distancia.

Mantenga una postura firme y buen equilibrio en todo
momento. De esta manera se logra un mejor control de

la herramienta eléctrica en situaciones inesperadas.

Vístase adecuadamente. No vista ropas holgadas

ni joyas. Mantenga el cabello, la ropa y los guantes
alejados de las piezas móviles. Las ropas holgadas y

las joyas, así como el cabello largo, pueden engancharse
en las piezas móviles.

Si se suministran dispositivos para conectar

mangueras de extracción y captación de polvo,
asegúrese de que éstas estén bien conectadas y se
usen correctamente. El uso de la captación de polvo

puede reducir los peligros relacionados con éste.

No permita que la familiaridad obtenida por el

uso frecuente de las herramientas lo vuelva
complaciente e ignore los principios de seguridad

2 — Español

ADVERTENCIAS DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS

de las herramientas. Una acción descuidada puede

causar lesiones graves en una fracción de segundo.

No vista ropas holgadas ni joyas. Recójase el cabello

si está largo. Las ropas holgadas y las joyas, así como el

cabello largo, pueden resultar atraídas hacia el interior de
las aberturas de ventilación.

No utilice la unidad al estar en una escalera o en

un soporte inestable. Una postura estable sobre

una superficie sólida permite un mejor control de la
herramienta eléctrica en situaciones inesperadas.

EMPLEO Y CUIDADO DE LA HERRAMIENTA

ELÉCTRICA

No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica adecuada para cada trabajo.

La herramienta eléctrica adecuada efectúa mejor y de
manera más segura el trabajo, si además se maneja a la
velocidad para la que está diseñada.

No utilice la herramienta si el interruptor no enciende

o no apaga. Cualquier herramienta eléctrica que no

pueda controlarse con el interruptor es peligrosa y debe
repararse.

Desconecte el enchufe de la fuente de alimentación

o retire el paquete de baterías, si es desmontable,
de la herramienta eléctrica antes de realizar ajustes,
cambiar accesorios o almacenar herramientas
eléctricas. Tales medidas preventivas de seguridad

reducen el riesgo de poner en marcha accidentalmente
la herramienta.

Guarde las herramientas eléctricas desocupadas

fuera del alcance de los niños y no permita que las
utilicen personas no familiarizadas con las mismas
o con estas instrucciones. Las herramientas eléctricas

son peligrosas en manos de personas no capacitadas en
el uso de las mismas.

Mantenimiento de las herramientas eléctricas y

accesorios. Revise para ver si hay desalineación
o atoramiento de piezas móviles, ruptura de
piezas o toda otra condición que pueda afectar el
funcionamiento de la herramienta eléctrica. Si está
dañada la herramienta eléctrica, permita que la
reparen antes de usarla. Numerosos accidentes son

causados por herramientas eléctricas mal cuidadas.

Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte bien cuidadas y con bordes
bien afilados, tienen menos probabilidad de atascarse
en la pieza de trabajo y son más fáciles de controlar.

Use la herramienta eléctrica, los accesorios, las

brocas, etc. según estas instrucciones, teniendo en
cuenta las condiciones de trabajo y la tarea que se
va a realizar. Si se utiliza la herramienta eléctrica para

operaciones diferentes de las indicadas podría originar
una situación peligrosa.

Mantenga los mangos y superficies de agarre limpias

y libres de aceite y grasa. Los mangos y superficies de

agarre resbalosas no permiten la manipulación y control
seguro de la herramienta en situaciones inesperadas.

EMPLEO Y CUIDADO DE LA HERRAMIENTA
DE BATERÍAS

Sólo cargue el paquete de baterías con el cargador

especific ado por el fabricante. Un cargador

adecuado para un tipo paquete de baterías puede
significar un riesgo de incendio si se emplea con un
paquete de baterías diferente.

Utilice las herramientas eléctricas sólo con los

paquetes de baterías específicamente indicados.

El empleo de paquetes de baterías diferentes puede
presentar un riesgo de incendio.

Cuando no esté utilizándose el paquete de baterías,

manténgalo lejos de otros objetos metálicos, como
clips, monedas, llaves, clavos, tornillos o otros
objetos metálicos, pequeños que puedan establecer
conexión entre ambas terminales. Establecer una

conexión directa entre las dos terminales de las baterías
puede causar quemaduras o incendios.

Si se maltratan las baterías, puede derramarse líquido

de las mismas; evite todo contacto con éste. En caso
de contacto, lávese con agua. Si el líquido llega a tocar
los ojos, además busque atención médica. El líquido

de las baterías puede causar irritación y quemaduras.

No utilice un paquete de baterías o una herramienta

que esté dañado o modificado. Las baterías dañadas

o modificadas pueden tener un funcionamiento
impredecible que provoque incendios, explosiones o
riesgo de lesiones.

No exponga el paquete de baterías o una herramienta

al fuego o a temperaturas excesivas. La exposición al

fuego o a temperatura sobre los 130 °C (265 °F) puede
provocar explosiones.

Siga todas las instrucciones de carga y no cargue el

paquete de baterías ni la herramienta fuera del rango
de temperaturas especificado en las instrucciones.

Si realiza la carga en forma incorrecta o fuera de las
temperaturas del rango especificado puede dañar la
batería y aumentar el riesgo de incendios.

SERVICIO

Permita que un técnico de reparación calificado

preste servicio a la herramienta eléctrica, y sólo
con piezas de repuesto idénticas. De esta manera se

mantiene la seguridad de la herramienta eléctrica.

Nunca repare paquetes de baterías dañados. La

reparación de paquetes de baterías solo puede ser
realizada por el fabricante o proveedores de servicio
autorizados.

3 — Español

ADVERTENCIAS DE SEGURIDAD DESTORNILLADOR

Sujete la herramienta eléctrica por las superficies

aisladas de sujeción al efectuar una operación en la
cual el sujetador pueda entrar en contacto con cables
ocultos. Si los sujetadores tocan cables con corriente,

las piezas metálicas expuestas de la herramienta
eléctrica pueden transportar corriente y ocasionar así
una descarga eléctrica al operador.

Familiarícese con su herramienta eléctrica. Lea

cuidadosamente el manual del operador. Aprenda sus
usos y limitaciones, así como los posibles peligros
específicos de esta herramienta eléctrica. Con el

cumplimiento de esta regla se reduce el riesgo de una
descarga eléctrica, incendio o lesión seria.

Siempre use protección ocular con laterales

protectores con la marca de cumplimiento con la
norma ANSI Z87.1 al ensamblar piezas, utilizar la
herramienta o llevar a cabo tareas de mantenimiento.

Con el cumplimiento de esta regla se reduce el riesgo de
lesiones corporales serias.

Protéjase los pulmones. Use una careta o mascarilla

contra el polvo si la operación genera mucho polvo.

Con el cumplimiento de esta regla se reduce el riesgo de
lesiones serias.

Protéjase los oídos. Durante períodos prolongados

de utilización del producto, póngase protección para
los oídos. Con el cumplimiento de esta regla se reduce

el riesgo de lesiones corporales serias.

No se necesita conectar a una toma de corriente las

herramientas de baterías; por lo tanto, siempre están
en condiciones de funcionamiento. Esté consciente
de los posibles peligros cuando no esté usando la
herramienta de baterías o cuando esté cambiando

los accesorios de la misma. Con el cumplimiento de

esta regla se reduce el riesgo de una descarga eléctrica,
incendio o lesión corporal seria.

No coloque herramientas de baterías ni las baterías

mismas cerca del fuego o del calor. De esta manera

se reduce el riesgo de explosiones y de lesiones.

 No aplaste, deje caer o dañe de baterías. Nunca utilice

una batería o cargador que se ha caído, aplastado,
recibido un golpe contundente o ha sido dañado(a)
de alguna manera. Las baterías dañadas pueden sufrir

explosiones. Deseche de inmediato toda batería que haya
sufrido una caída o cualquier daño.

Las baterías pueden explotar en presencia de

fuentes de inflamación, como los pilotos de gas.

Para reducir el riesgo de lesiones serias, nunca use un
producto inalámbrico en presencia de llamas expuestas.
La explosión de una batería puede lanzar fragmentos
y compuestos químicos. Si ha quedado expuesto a la
explosión de una batería, lávese de inmediato con agua.

En condiciones extremas de uso o temperatura las

baterías pueden emanar líquido. Si el líquido llega a
tocarle la piel, lávese de inmediato con agua y jabón.
Si le entra líquido en los ojos, láveselos con agua
limpia por lo menos 10 minutos, y después busque
de inmediato atención médica. Con el cumplimiento

de esta regla se reduce el riesgo de lesiones corporales
serias.

Guarde estas instrucciones. Consúltelas con frecuencia

y empléelas para instruir a otras personas que puedan
utilizar esta herramienta. Si presta a alguien esta
herramienta, facilítele también las instrucciones.

REGLAS DE SEGURIDAD PARA EL EMPLEO DEL CARGADOR

ADVERTENCIA:

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES.

El incumplimiento de las instrucciones señaladas abajo
puede causar descargas eléctricas, incendios y lesiones
corporales serias.

 Antes de emplear el cargador de baterías, lea todas las

instrucciones y las marcas precautorias del manual, del
cargador, de la batería y del producto con el cual se utiliza
dicha batería, con el fin de evitar un empleo indebido del
producto y posibles lesiones corporales o daños físicos.

 No utilice el cargador a la intemperie ni lo exponga a

condiciones húmedas o mojadas. La introducción de

agua en el cargador aumenta el riesgo de una descarga
eléctrica.

4 — Español

 El uso de un accesorio no recomendado o vendido

 No maltrate el cordón eléctrico ni el cargador. Para

ADVERTENCIA:

Riesgo de incendio y quemaduras. No exponga la
batería, el compartimento de la batería o componentes
electrónicos a la lluvia, el agua o líquidos.

por el fabricante del cargador de baterías puede
significar un riesgo de incendio, descarga eléctrica o
lesiones corporales. Con el cumplimiento de esta regla

se reduce el riesgo de una descarga eléctrica, incendio
o lesión seria.

trasladar el cargador nunca lo sostenga del cordón. No
tire del cordón del cargador en lugar de tirar de la clavija
al desconectar el aparato de la toma de corriente. Puede
dañar el cordón o el cargador y causar un peligro de

REGLAS DE SEGURIDAD PARA EL EMPLEO DEL CARGADOR

descarga eléctrica. Cambie de inmediato todo cordón
eléctrico dañado.

 Asegúrese de que el cordón eléctrico esté ubicado

de tal manera que nadie lo pise o se tropiece con él,
no toque bordes afilados o piezas en movimiento ni
quede sujeto a daños ni tensiones. De esta manera

se reduce el riesgo de caídas accidentales que pudieran
causar lesiones personales y daños al cordón, lo cual
podría ocasionar una descarga eléctrica.

 Mantenga el cordón y el cargador alejados del calor

para evitar dañar el alojamiento o las partes internas
de la unidad.

 No permita que gasolina, aceites, productos a base de

petróleo, etc., lleguen a tocar las piezas de plástico.

Dichos productos contienen compuestos químicos que
pueden dañar, debilitar o destruir el plástico.

 No debe emplearse un cordón de extensión a menos

que sea absolutamente necesario. El empleo de un

cordón de extensión inadecuado puede significar un
riesgo de incendio o descarga eléctrica. Si es necesario
utilizar un cordón de extensión, asegúrese:

a. De que las patillas de la clavija del cordón de extensión

vengan en el mismo número, tamaño y forma que las
de la clavija del cargador.

b. Que el cordón de extensión esté alambrado

correctamente y en buenas condiciones eléctricas, y

c. Que el tamaño del alambre sea del tamaño suficiente

para el amperaje de CA nominal del cargador como
se especifica a continuación:

Long. cordón (pies) 25’ 50’ 100’
Calibre cordón (AWG) 16 16 16
NOTA: AWG = Calibre conductores norma americana

 No utilice el cargador si está dañado el cordón o la

clavija, ya que podría causar un corto circuito y una

descarga eléctrica. Si está dañada una pieza, un técnico
de servicio autorizado debe reemplazar el cargador.

 No utilice el cargador si el mismo ha sufrido una caída,

un golpe sólido o un daño de cualquier tipo. Llévelo

a un técnico de servicio autorizado para una revisión
eléctrica y así determinar si el cargador está en buenas
condiciones de funcionamiento.

 No desarme el cargador. Llévelo a un técnico de

servicio autorizado si requiere servicio o una reparación.
Si se rearma la unidad de manera incorrecta, puede
presentarse un riesgo de descarga eléctrica o incendio.

 Para reducir el riesgo de una descarga eléctrica,

desconecte el cargador de la toma de corriente antes
de iniciar una tarea de mantenimiento o de limpieza.

 Cuando no esté en uso el cargador desconéctelo

del suministro de voltaje. De esta manera se reduce

el riesgo de una descarga eléctrica o daños al cargador
si artículos metálicos caen en la abertura. Esto también
ayuda a evitar dañar el cargador en el caso de una subida
de voltaje.

Riesgo de descarga eléctrica. No toque ninguna parte

sin aislar del conector de salida, ni ninguna terminal de
las baterías en tales condiciones.

No cargue herramientas de baterías en lugares mojados

o húmedos. No lo utilice, guarde o cargue la paquete de
baterías o la unidad en lugares donde la temperatura
sea inferior a 10 °C (50 °F) o superior a 38 °C (100 °F).

No guarde la herramienta a la intemperie ni en el interior de
vehículos.

 Guarde estas instrucciones. Consúltelas con frecuencia

y empléelas para instruir a otras personas que puedan
utilizar esta herramienta. Si presta a alguien esta
herramienta, facilítele también las instrucciones con el
fin de evitar un uso indebido del producto y posibles
lesiones.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1.

GUARDE ESTAS INSTRUCCIONES - PELIGRO - PARA REDUCIR EL RIESGO DE INCENDIOS
O DESCARGA ELÉCTRICA, SIGA CUIDADOSAMENTE ESTAS INSTRUCCIONES.

Este manual contiene instrucciones importantes respecto a la seguridad y funcionamiento de los cargador de baterías 720217005

y 720217009.

2. Antes de emplear el cargador de baterías lea todas las instrucciones y las indicaciones precautorias del cargador de baterías, de

las baterías y del producto con el que se utilizan las baterías.

3. PRECAUCIÓN: Para reducir el riesgo de lesiones, sólo cargue baterías recargables de iones de litio. Otros tipos de baterías

pueden estallar y causar lesiones corporales así como daños materiales.

5 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.

Indica una situación peligrosa, la cual, si no se evita, causará la muerte
o lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar la
muerte o lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.

(Sin el símbolo de alerta de seguridad) Indica la información que se
considera importante, pero no relacionada con lesiones potenciales (por
ej. en relación a daños a la propiedad).

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea el manual del
operador

Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.

V

Hz

W

min

n

o

.../min

Protección ocular

Alerta de condiciones
húmedas

Alerta de condiciones
húmedas

Símbolos de reciclado

Volts Voltaje

Hertz Frecuencia (ciclos por segundo)

Watt Potencia

Minutos Tiempo

Corriente continua Tipo o característica de corriente

Velocidad en vacío Velocidad de rotación, en vacío

Por minuto

Siempre póngase protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1.

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Riesgo de incendio y quemaduras. No exponga la batería, el
compartimento de la batería o componentes electrónicos a la lluvia,
el agua o líquidos.

Este producto contiene baterías de iones de litio (Li-ion). Es posible que
algunas leyes municipales, estatales o federales prohíban desechar las
baterías en la basura normal. Consulte a las autoridades reguladoras
de desechos para obtener información en relación con las alternativas
de reciclado y desecho disponibles.

Revoluciones, carreras, velocidad superficial, órbitas, etc.,
por minuto

6 — Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Interruptor ..................................dos velocidades/Invertible

Velocidad en vacío ............................200 / 600 r/min (RPM)

Fuerza de torsión .................................... 5 Nm (45 lb-pulg.)

ARMADO

Mango posiciones ............................................................. 2

Corriente de entrada

del cargador .......................... 120 V, sólo corr. alt, 60 Hz.

Tiempo de carga ............................................. 9 a 12 horas

ADVERTENCIA:

No use este producto si no está totalmente ensamblado
o si alguna pieza falta o está dañada. El uso de un
producto que no está adecuadamente y completamente
ensamblado o posee partes dañadas o faltantes puede
resultar en lesiones personales graves.

Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-525-2579, donde le brindaremos asistencia. En México,
llame al 800-843-1111.

ADVERTENCIA:

No intente modificar este producto ni crear aditamentos
o accesorios que no estén recomendados para usar con
este producto. Dichas alteraciones o modificaciones
constituyen un uso indebido y podrían provocar
una situación de riesgo que cause posibles lesiones
personales graves.

FUNCIONAMIENTO

PARA CARGAR EL DESTORNILLADOR

ADVERTENCIA:

No permita que su familarización con los productos lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. Si no cumple esta advertencia, los objetos que
salen despedidos pueden producirle lesiones serias en
los ojos.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta producto. El empleo de
aditamentos o accesorios no recomendados podría
causar lesiones serias.

USOS

Este producto puede emplearse para los fines siguientes:

Enroscar tornillos con puntas de destornillador
Taladrado liviano

Vea la figura 1, página 10.

Cuando el destornillador se esté cargando, una luz roja de
carga se iluminará sólida en el mango del destornillador. Esta
luz roja de carga se apagará cuando el destornillador esté
completamente cargado.

 Introduzca la clavija del cargador en el enchufe de entrada,

asegurándose de que estén conectados debidamente.

 El cargador puede usarse sólo con el voltaje doméstico

normal, de 120 V, 60 Hz, corr. alt.

 Conecte el cargador en la toma de corriente.
 Después de un uso normal, se requieren cuando menos 9

horas de tiempo de carga para cargar completamente el
paquete de baterías.

No coloque el cargador en lugares demasiado calientes o

fríos. Funciona mejor a la temperatura normal del interior.

 Retire el producto del cargador una vez cargado

completamente y listo para usarse.

ADVERTENCIA:

Las herramientas de baterías siempre están en condiciones
de funcionamiento. Por lo tanto, siempre debe estar
asegurado el interruptor cuando no esté usándose o el
operador lo lleve por un lado.

7 — Español

FUNCIONAMIENTO

POSICIÓN RECTA Y DE PISTOLA

Vea las figuras 2 y 3, página 10 y 11.

El destornillador está diseñado de manera que pueda utilizarse
en posición recta o en posición de pistola. Hay un botón de
aseguramiento del pivote del mango ubicado en la parte superior
del destornillador.

Para colocar el destornillador en la posición recta: Sostenga
la unidad en la posición normal de trabajo, presione hacia abajo
el botón de aseguramiento del pivote del mango y luego gire
completamente a la derecha la parte delantera de la armazón
de la herramienta.

Para colocar el destornillador en la posición de pistola:
Sostenga la unidad en la posición normal de trabajo, presione
hacia abajo el botón de aseguramiento del pivote del mango y
luego gire completamente a la izquierda la parte delantera de
la armazón de la herramienta.

SELECTOR DE SENTIDO DE ROTACIÓN

(ADELANTE/ATRÁS/SEGURO EN EL CENTRO)

Vea la figura 4, página 11.

La dirección de la rotación de la broca es reversible y se controla
con un selector ubicado en la parte posterior del mango. Con
el destornillador en la posición normal de funcionamiento,
el selector de dirección de rotación debe estar posicionado
completamente hacia arriba para el movimiento hacia adelante.
La dirección se invierte cuando el selector está completamente
hacia abajo.

Colocar el selector de dirección de rotación en la posición
central (bloqueado) ayuda a reducir la posibilidad de arranques
accidentales cuando no se usa.

NOTA: El destornillador no funcionará a menos que el selector
de dirección de rotación esté completamente hacia arriba o
hacia abajo.

AVISO:

Para evitar dañar el engranaje, antes de cambiar el sentido
de rotación siempre permita que se detenga completamente
el portabrocas.

Para detener el destornillador, suelte el gatillo del interruptor y
permita que se detenga completamente el portabrocas.

ENGRANAJE DE DOS VELOCIDADES
(ALTA–BAJA)

Vea la figura 6, página 11.

El destornillador dispone de un engranaje de dos velocidades
para taladrar o impulsar tornillos a velocidad BAJA, posición (1)
o ALTA , posición (2). Hay un interruptor deslizante en la parte
superior del destornillador para seleccionar velocidad BAJA,
posición (1), ALTA, posición (2). Al utilizar el destornillador
en la gama de velocidad BAJA, posición (1), la velocidad
disminuye, y la unidad desarrolla potencia y fuerza de torsión
mayores. Al utilizar el destornillador en la gama de velocidad
ALTA , posición (2), la velocidad aumenta, y la unidad desarrolla
potencia y fuerza de torsión menores. Para usos donde se
requieran potencia y fuerza de torsión elevadas, use velocidad
BAJA, posición (1), y para taladrado o atornillado rápidos, use
velocidad ALTA , posición (2).

ENROSCADO DE TORNILLOS

Vea la figura 7, página 11.

 Seleccione la velocidad correcta para a la tarea. [BAJA (1)

or ALTA (2)].

 Revise el selector de sentido de rotación para ver si está en

la posición correcta (marcha adelante o atrás).

 Sostenga firmemente el destornillador y coloque la punta de

destornillador y el tornillo en el punto donde vaya a introducir

éste.

ADVERTENCIA:

No introduzca tornillos donde pudiera haber cables ocultos
detrás de la superficie. Todo contacto de una herramienta
con un cable cargado carga las piezas metálicas expuestas
de la herramienta y da una descarga eléctrica posiblemente
al operador. Si debe introducir tornillos donde pudiera
haber cables ocultos, siempre sujete la herramienta por las
superficies aisladas de sujeción (mango) al efectuar una
operación para evitar una descarga eléctrica al operador.

 Oprima el gatillo del interruptor para arrancar el herramienta.
 Aplique sólo la presión suficiente como para seguir

conduciendo el tornillo. No fuerce la herramienta eléctrica.
Permita que la herramienta realice el trabajo.

COLOCAR/EXTRAER DE LAS BROCAS

Vea la figura 5, página 11.

Introduzca la punta de destornillador en el portaherramientas
hasta el fondo. Para desmontar una fresa, retírela del portafresas
en línea recta.

8 — Español

MANTENIMIENTO

ADVERTENCIA:

Para evitar lesiones corporales serias, siempre coloque
la herramienta en la posición de bloqueo central antes
de limpiar, realizar el mantenimiento, o cuando guardar la
herramienta. La inobservancia de esta advertencia podría
causar lesiones personales serias o daños materiales.

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes puede causar
un peligro o dañar el producto.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.

Para guardar el producto más de 30 días:

 Guarde el producto donde la temperatura sea inferior a

27° C (80° F) y lejos de la humedad.

 Guarde el producto en una condición “descargada”.

REMOCIÓN Y PREPARACIÓN DEL PAQUETE
DE BATERÍAS PARA EL RECICLADO

Vea la figura 8 página 10.

 Quite los siete tornillos Phillips que sostienen

la cubierta del alojamiento del motor y quítela.

 Levante la batería del alojamiento del motor

lo suficiente para ver los conductores y las
terminales.

 Utilice fresas de alambre para cortar primero el alambre

rojo. Luego corte el alambre negro.

ADVERTENCIA:

No corte ambos alambres al mismo tiempo. Esto puede
provocar un cortocircuito en la batería y causar lesiones
personales graves.

ADVERTENCIA:

No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o
destruir el plástico, lo cual a su vez puede producir
lesiones corporales serias.

BATERÍAS

El producto de esta herramienta está compuesto de baterías
recargables de iones de litio. El período de funcionamiento
obtenible con cada carga depende del tipo de trabajo hecho.

La batería de este producto están diseñadas para proporcionar
una larga vida de servicio sin problemas. No obstante, como
todas las baterías, finalmente se acaban.

Para lograr la más larga duración posible de la batería, se
sugiere lo siguiente:

 Retire el producto del cargador una vez cargado

completamente y listo para usarse.

 Retire la batería para su eliminación.
Para preservar los recursos naturales, le suplicamos reciclar

o desechar debidamente las baterías.
Este producto contiene baterías. Es posible que algunas

leyes municipales, estatales o federales prohíban desechar
las baterías en la basura normal.

Consulte a las autoridades reguladoras de desechos para
obtener información en relación con las alternativas de
reciclado y desecho disponibles.

ADVERTENCIA:

Al retirar el paquete de baterías, cubra las terminales
del mismo con cinta adhesiva reforzada. No intente
destruir o desarmar el paquete de baterías, ni de
desmontar ninguno de sus componentes. Las baterías
deben reciclarse o desecharse debidamente. Asimismo,
nunca toque ambas terminales con objetos metálicos
y partes del cuerpo, ya que puede producirse un corto
circuito. Manténgase fuera del alcance de los niños.
La inobservancia de estas advertencias puede causar
incendios y lesiones corporales serias.

9 — Español

HP44L

C

E

G

B

F

D

A

A - Direction of rotation selector (forward/reverse/center lock) [(sélecteur de sens de rotation

(avant / arrière / verrouillage central),selector de sentido de rotación (adelante/atrás/
seguro en el centro)]

B - Two-speed gear train (high-low) [train d’engrenages à deux vitesses (haute et basse),

engranaje de dos velocidades (alta-baja)]

C - Switch trigger (commutateur, interruptor)

Fig. 1

Fig. 2 Fig. 3

SCREWDRIVER

IN STICK POSITION

TOURNEVIS

EN POSITION DE BÂTON

DESTORNILLADOR

EN POSICIÓN DEL STICK

C

C

A

A

D - Collet (douille, portaherramientas)
E - Charge light (éclairage sur charge, luz de carga)
F- Charger (chargeur, cargador)
G - Pivot locking button (bouton de verrouillage de

pivot, botón del seguro del pivote)

SCREWDRIVER IN PISTOL POSITION

TOURNEVIS EN POSITION DE PISTOLET

DESTORNILLADOR EN LA POSICIÓN DE LA

PISTOLA

A

B

D

A - Input jack (fiche de chargeur, enchufe de

entrada)
B - Charger plug (prise, clavija delcargador)
C - Red charge light (lumiére de charge rouge,

luz roja dela carga)
D - Charger (chargeur, cargador)

B

A - Pivot locking button (bouton de verrouillage

de pivot, botón del seguro del pivote)

B - Front housing (boîtier avant, alojamiento

delantero)

C - Twist (fonction de pivot, gire)

10

C

B

A - Pivot locking button (bouton de verrouillage

de pivot, botón del seguro del pivote)

B - Front housing (boîtier avant, alojamiento

delantero)

C - Twist (fonction de pivot, gire)

Fig. 4

Fig. 6

A

Fig. 8

A

C

A

C

B

B

A - Forward (avant, atras)
B - Reverse (arrière, adalante)
C - Center lock (verrouillage central, seguro en

el centro)

Fig. 5

A

B

A - Bit (embout, broca)
B - Collet (douille, portaherramientas)

B

A - Low speed (basse vitesse, baja velocidad)
B - Two-speed gear train (hi-lo) [train

d’engrenages à deux vitesses (haute et
basse), engranaje de dos velocidades (alta­baja)]

C - High speed (haute vitesse, alta velocidad)

Fig. 7

E

A - Screw(s) (vis, tornillo)
B - Motor housing (carter du moteur,

alojamiento del motor)
C - Battery (pile, batería)
D - Wire cutters (coupe-fil, cortador de alambre)
E - Red wire (fil rouge, cable rojo)
F - Black wire (fil noir, cable negro)

C

D

F

11

OPERATOR’S MANUAL / 4 V LITHIUM-ION SCREWDRIVER
TWO-SPEED REVERSIBLE

MANUEL D’UTILISATION / TOURNEVIS 4 V LITHIUM-ION
DEUX VITESSE RÉVERSIBLE

MANUAL DEL OPERADOR / DESTORNILLADOR DE 4 V DE IONES DE LITIO DOS
VELOCIDADES INVERTIBLE

HP44L

To request service, purchase replacement parts,

locate an Authorized Service Center or obtain Customer or Technical Support:

Visit www.ryobitools.com or call 1-800-525-2579

If any parts or accessories are damaged or missing, do not return this product to the store.

Call 1-800-525-2579 for immediate service.

Please obtain your model and serial number from the product data plate.

This product is covered under a 3-year limited Warranty. Proof of purchase is required.

MODEL NUMBER* _______________ SERIAL NUMBER ____________________________

*Model number on product may have additional letters at the end. These letters designate

manufacturing information and should be provided when calling for service.

RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

Pour faire une demande de réparations ou obtenir des pièces de rechange, trouver un

Centre de réparations agréé pour obtenir un soutien technique ou le Service à la clientèle :

Visiter www.ryobitools.com ou en téléphonant au 1-800-525-2579

Si des pièces ou accessoires sont manquantes ou endommagées, ne pas retourner

ce produit au magasin. Appeler immédiatement au 1-800-525-2579 pour obtenir de l’aide.

Inscrire les numéros de modèle et de série inscrits sur la plaque d’identification du produit.

Ce produit est couvert par une garantie limitée de trois (3) ans. Une preuve d’achat est exigée.

NUMÉRO DE MODÈLE* _______________ NUMÉRO DE SÉRIE ____________________________

*Le numéro de modèle sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent

les informations du fabricant et doivent être fournies lors d’un appel de demande de service.

RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

Para obtener servicio, comprar piezas de repuesto, localizar un centro de servicio autorizado

y obtener Servicio o Asistencia Técnica al Consumidor:

Visite www.ryobitools.com (en la EE.UU.) o www.ryobitools.mx (en México)

o llame al 1-800-525-2579 (en la EE.UU.) o 800-843-1111 (en México).

Si hay alguna pieza o accesorios dañada o faltante, no devuelva este producto a la tienda.

Llame al 1-800-525-2579 (en la EE.UU.) o 800-843-1111 (en México) para servicio técnico inmediato.

Obtenga su modelo y número de serie de la placa de datos del producto.

Este producto está cubierto con una garantía limitada de 3 años. Se solicita prueba de la compra.

NÚMERO DE MODELO* _______________ NÚMERO DE SERIE ____________________________

*El número de modelo que figura en el producto podría tener letras adicionales al final. Estas designan información

RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

de fabricación y deben suministrarse cuando llame para obtener asistencia o servicio.

ONE WORLD TECHNOLOGIES, INC.

P.O. Box 1288, Anderson, SC 29622 • Phone [phone]

991000381
1-8-21 (REV:10)

États-Unis, Téléphone 1-800-525-2579 • USA, Teléfono 1-800-525-2579

www.ryobitools.com
