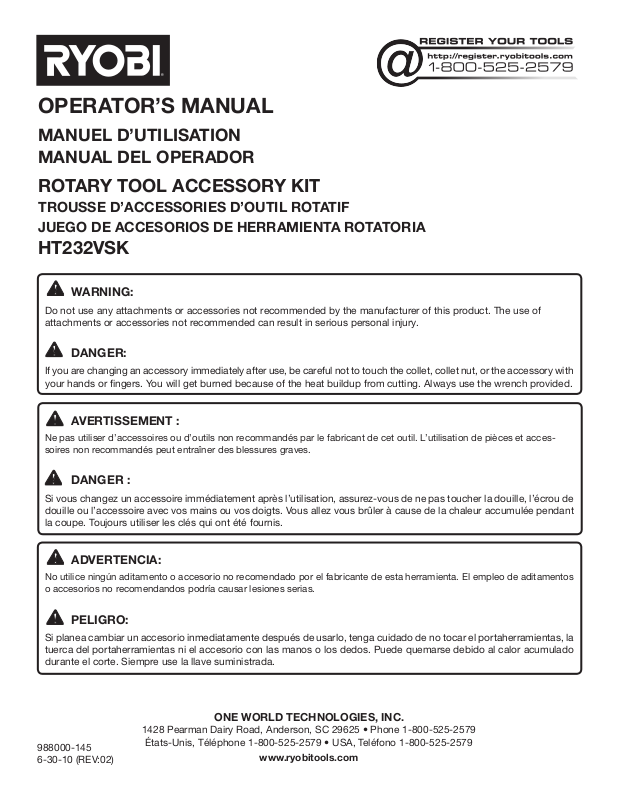

Ryobi HT232VSK Owner's Manual

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

ROTARY TOOL ACCESSORY KIT

TROUSSE D’ACCESSORIES D’OUTIL ROTATIF
JUEGO DE ACCESORIOS DE HERRAMIENTA ROTATORIA

HT232VSK

WARNING:

Do not use any attachments or accessories not recommended by the manufacturer of this product. The use of
attachments or accessories not recommended can result in serious personal injury.

DANGER:

If you are changing an accessory immediately after use, be careful not to touch the collet, collet nut, or the accessory with
your hands or fingers. You will get burned because of the heat buildup from cutting. Always use the wrench provided.

AVERTISSEMENT :

Ne pas utiliser d’accessoires ou d’outils non recommandés par le fabricant de cet outil. L’utilisation de pièces et acces­soires non recommandés peut entraîner des blessures graves.

DANGER :

Si vous changez un accessoire immédiatement après l’utilisation, assurez-vous de ne pas toucher la douille, l’écrou de
douille ou l’accessoire avec vos mains ou vos doigts. Vous allez vous brûler à cause de la chaleur accumulée pendant
la coupe. Toujours utiliser les clés qui ont été fournis.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado por el fabricante de esta herramienta. El empleo de aditamentos
o accesorios no recomendandos podría causar lesiones serias.

PELIGRO:

Si planea cambiar un accesorio inmediatamente después de usarlo, tenga cuidado de no tocar el portaherramientas, la
tuerca del portaherramientas ni el accesorio con las manos o los dedos. Puede quemarse debido al calor acumulado
durante el corte. Siempre use la llave suministrada.

988000-145
6-30-10 (REV:02)

ONE WORLD TECHNOLOGIES, INC.

1428 Pearman Dairy Road, Anderson, SC 29625 • Phone [phone]

États-Unis, Téléphone 1-800-525-2579 • USA, Teléfono 1-800-525-2579

www.ryobitools.com

ENGLISH

ACCESSORY TABLE

Figure Qty Accessory Application

1 1/8 in. Collets
1 1/16 in. Collet

3

1

1 1/4 in. Drum Sander Mandrel

1 1/2 in. Drum Sander Mandrel

1 Polishing Compound Vial

36 15/16 in. X 1/32 in. Cut-off Discs Cutting ferrous materials

1

4

4

Orange 120-Grit Aluminum Oxide Grinding
Wheel Bits

Green 120-Grit Silicon Carbide Grinding
Wheel Bit

3/4 in. Pink 220-Grit Aluminum Oxide
Grinding Wheel

1/4 in. X 1/2 in. Sanding Drums (60-Grit
and 120-Grit)

1/2 in. X 1/2 in. Sanding Drums (60-Grit
and 120-Grit)

Attaching Bits

Ferrous materials: casting, welds,
rivets, rust

Non-ferrous materials: stone, ceramics,
porcelain, glass

Attaching sanding drums

Polishing and brightening metals and
plastics.

Ferrous materials: casting, welds,
rivets, rust

Sanding wood, metals and plastics

1 Silicon Carbide Dressing Stone

3 Felt Polishing Wheels (1 in. and 1/2 in. [2])

1 1-1/4 in. Fiberglass Cut-off Wheel

1 1/8 in. Screw Mandrel Attaching felt attachments

1 Mandrel (1/8 in. shank X 1/16 in.)

1 High Speed Steel Drill Bit (1/16 in.) Drilling

2 1/8 in. Drywall Cutting Bit Cutting drywall

1 Wrench Removing attachments

Bringing shape back to parabolic
shaped grinding attachments

Polishing and buffing metals, stone,
glass and ceramics

Cutting and trimming metals, plastics
and ceramics

Attaching cut-off discs, cut-off wheels,
grinding wheels, and emery wheel

FRANÇAIS

TABLEAU DES ACCESSOIRES

Figure Qty Accessoire Application

1 Douilles 3,18 mm (1/8 po)
1 Douille 1,59 mm (1/16 po)

3

1

1

1

1 Fiole d’agent à polir

36

1

Pointes de meule en oxyde d’aluminium
orange, grain de 120

Pointes de meule au carbure de silicium vert,
grain de 120

Mandrin de ponceuse à tambour 6,35 mm
(1/4 po)

Mandrin de ponceuse à tambour 12,7 mm
(1/2 po)

Disques à tronçonner 23,83 mm (15/16 po) X
0,79 mm (1/32 po)

Meule de 19,05 mm (3/4 po) de diamètre, en
oxyde d’aluminium rose, grain de 220

Fixation des embouts

Matériaux ferreux : pièces coulées,
pièces soudées, rivets, rouille

Matériaux non-ferreux : pierre,
céramique, porcelaine, verre

Fixation des ponceuses à
tambour

Polissage et lustrage des métaux
et du plastique

Coupe des matériaux ferreux

Matériaux ferreux : pièces coulées,
pièces soudées, rivets, rouille

4

4

1 Pierre de parement en carbure de silicium

3

1

1 Mandrin à petite vis 3,18 mm (1/8 po) Fixation des accessoires en feutre

1

1 Forets en acier rapide (1,59 mm [1/16 po]) Perçage

2

Tambours de ponçage 6,35 mm (1/4 po) X 12,7
mm (1/2 po) (grain de 60 et grain de 120)

Tambours de ponçage 12,7 mm (1/2 po) X
12,7 mm (1/2 po) (grain de 60 et grain de 120)

Meule de polissage en feutre 25,4 mm (1 po)
et 38,1 mm (1/2 po [2]) de diamètre

Meule à tronçonner en fibre de verre 31,75 mm
(1-1/4 po) de diamètre

Mandrin (tige 3,18 mm [1/8 po] X 1,59 mm
[1/16 po])

Mèche tranchante pour cloison sèche de 3,18
mm (1/8 po)

Sanding wood, metals and plastics

Redonner la forme aux accessoires
de ponçage de forme parabolique

Polissage et tamponnage du
métal, de la pierre, du verre et de
la céramique

Coupe et taille du métal, du
plastique et de la céramique

Fixation des disques à tronçonner,
meules à tronçonner, meules et
disque à polir en caoutchouc

Coupe de cloison sèche

1 Clé Retrait des accessoires

ESPAÑOL

TABLA DE ACCESORIOS

Figure Qty Accessory Application

1 Casquillos 3,18 mm (1/8 pulg.)
1 Casquillo 1,59 mm (1/16 pulg.)

3

1

1

1

1 Vial de compuesto para lustrar

36

1

4

4

Brocas para muela abrasiva de óxido de
aluminio de grano 120 naranjas

Broca para muela abrasiva de carburo de
silicón de grano 120 verdes

Mandril para lijadora de tambor de
6,35 mm (1/4 pulg.)

Mandril para lijadora de tambor de
12,70 mm (1/2 pulg.)

Discos de troceado de 23,83 mm
(15/16 pulg.) X 0,79 mm (1/32 pulg.)

Muela abrasivas de óxido de aluminio de
grano 220 rosas de 19,05 mm (3/4 pulg.)

Tambores de lijado de 6,35 mm
(1/4 pulg.) X 12,70 mm (1/2 pulg.) (grano 60 y
grano 120)

Tambores de lijado de 12,70 mm
(1/2 pulg.) X 12,70 mm (1/2 pulg.)
(grano 60 y grano 120)

Cómo colocar las brocas

Materiales ferrosos: piezas fundidas,
partes soldadas, remaches, herrumbre

Materiales no ferrosos: piedra, cerámica,
porcelana, vidrio

Para montar tambores de lijado

Pulido y abrillantamiento de metales y
plásticos

Para cortar materiales ferrosos

Materiales ferrosos: piezas fundidas,
partes soldadas, remaches, herrumbre

Lijado de madera, metales y plástico

1 Piedra de afilar de carburo de silicón

3

1

1 Mandril roscado de 3,18 (1/8 pulg.) Para montar aditamentos de fieltro

1

1

2

1 Llave Extracción de accesorios

Disco de pulido de fieltro de 25,40 mm
(1 pulg.) y 38.1 mm (1/2 pulg. [2])

Discos de trocear de fibra de vidrio de
31,80 mm (1 1/4 pulg.)

Mandril (fuste de 3,18 mm [1/8 pulg.] X
1,59 mm [1/16 pulg.])

Brocas de acero de alta velocidad
(1,59 mm [1/16 pulg.])

Trépano cortante para paneles de yeso
de 3,18 mm (1/8 pulg.)

Para devolver la forma a los aditamentos
abrasivos con forma parabólica

Pulido y pulimento de metales, piedras,
vidrio y cerámica

Corte y recorte de metales, plástico y
cerámica

Para montar discos de troceado, discos
de trocear, muelas abrasivas y discos
de esmeril

Para taladrar

Corte de paneles de yeso
