Ruwido M_2 Operating Instructions Manual [en, fr, it, es, de +6]

Download

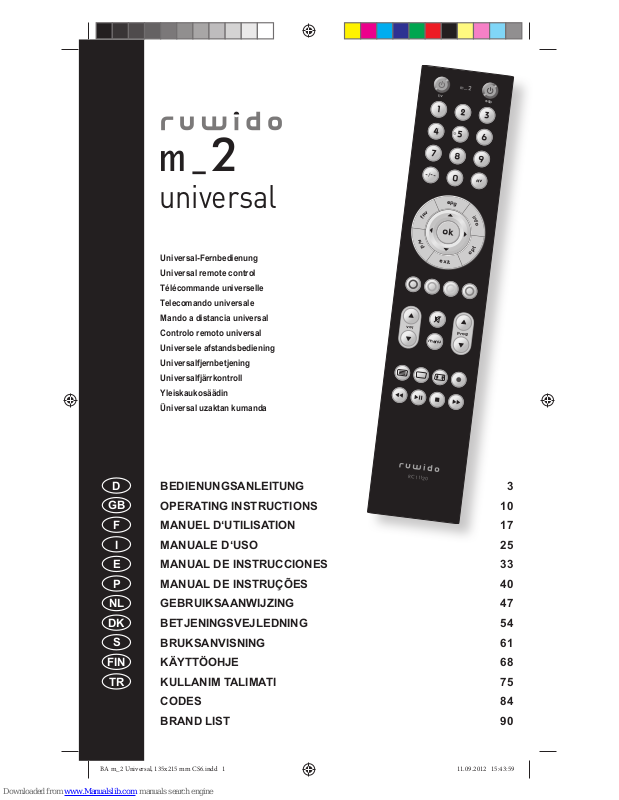

Page 1

123

456

-av

vol prog

tv stb

RC 11120

stb

Universal-Fernbedienung Universal remote control Télécommande universelle Telecomando universale Mando a distancia universal Controlo remoto universal Universele afstandsbediening Universalfjernbetjening Universalfjärrkontroll Yleiskaukosäädin Üniversal uzaktan kumanda

FIN

universal

BEDIENUNGSANLEITUNG 3 OPERATING INSTRUCTIONS 10 MANUEL D‘UTILISATION 17 MANUALE D‘USO 25 MANUAL DE INSTRUCCIONES 33 MANUAL DE INSTRUÇÕES 40 GEBRUIKSAANWIJZING 47 BETJENINGSVEJLEDNING 54 BRUKSANVISNING 61 KÄYTTÖOHJE 68 KULLANIM TALIMATI 75 CODES 84 BRAND LIST 90

BA m_2 Universal, 135x215 mm CS6.indd 1BA m_2 Universal, 135x215 mm CS6.indd 1 11.09.2012 15:43:5911.09.2012 15:43:59

Page 2

123

456

-/--

vol prog

tv stb

R C 1112 0

BA m_2 Universal, 135x215 mm CS6.indd 2BA m_2 Universal, 135x215 mm CS6.indd 2 11.09.2012 15:44:0011.09.2012 15:44:00

Page 3

Vielen Dank, dass Sie sich für eine Universalfernbedienung von ruwido entschieden haben. Ihre neue Fernbedienung ersetzt die Originalfernbedienung Ihres Fernsehgerätes sowie die Fernbedienung für Ihren Satelliten-Receiver bzw. Ihrer DVB-T-/Kabel-Box ( nachfolgend auch STB genannt).

Lesen Sie alle Anweisungen aufmerksam durch und bewahren Sie die Anleitung auf, um auch zu einem späteren Zeitpunkt nachschlagen zu können. Nähere Informationen und weitere Hinweise erhalten Sie unter www. ruwido-consumer.com. Bei Fragen können Sie sich jederzeit an die kostenlose ruwido Info-Line 00800 31133113 wenden.

Mit Hilfe der vorliegenden Bedienungsanleitung sowie der zugehörigen Code- und Brandliste können Sie Ihre Fernbedienung wie folgt programmieren:

a) Durch manuelle Programmierung mit Eingabe eines vierstelligen Codes aus der Codeliste, b) durch automatische Programmierung nach Marke (Brand) mit Eingabe des dreistelligen Codes aus der

Brandliste c) durch automatischen Suchlauf d) oder durch Einlernen der Codes von der Originalfernbedienung. Wir empfehlen mit der manuellen Programmierung zu beginnen.

Betriebsart TV und TV+STB

Ihre neue m_2 Fernbedienung hat zwei verschiedene Betriebsarten. Damit können Sie sowohl im Fernseher integrierte Digitaltuner (DVB-T/S/C) als auch externe Satelliten-Receiver bzw. eine DVB-T-/Kabel-Box (STB) bedienen.

In der nach Auslieferung voreingestellten ersten Betriebsart (TV) bedienen alle Tasten der m_2 Fernbedienung den Fernseher.

Sobald Sie einen STB-Code programmieren (egal ob manuell oder automatisch per Suchlauf) wechselt Ihre m_2 Fernbedienung in die zweite Betriebsart (TV+STB). In dieser Betriebsart bedienen lediglich die Tasten TV-Standby (

) und AV ( av) den Fernseher. Alle anderen Tasten bedienen den Satelliten-Receiver bzw. die DVB-T-/ Kabel-Box (STB). Somit ist mit Ihrer neuen m_2 Fernbedienung ein Umschalten zwischen TV und STB nicht mehr notwendig.

Möchten Sie nach einer Programmierung von STB die m_2 Fernbedienung zurück in die erste Betriebsart (TV) versetzen, setzen Sie bitte die Fernbedienung komplett zurück. Siehe Funktion „Einstellungen löschen (Reset)“.

Einlegen und Wechseln der Batterien

Ihre m_2 Fernbedienung wird durch zwei 3-Volt-Lithium-Batterien (CR 2032) versorgt. Legen Sie die Batterien entsprechend der im Batteriefach angezeigten Markierung ein. Achten Sie besonders auf die Richtigkeit der Polung. Entsorgen Sie Altbatterien entsprechend den örtlichen Vorschriften.

Hinweis

Ihre m_2 verfügt über einen internen Zwischenspeicher, so dass die Programmierung auch nach dem Batteriewechsel erhalten bleibt.

Wir empfehlen Ihnen ausschließlich neue Batterien zu verwenden. Verwenden Sie niemals alte und neue Batterien gemeinsam, weil dadurch die Leistungsfähigkeit Ihrer Fernbedienung sowie die Lebensdauer der Batterien negativ beeinﬂ usst werden.

Generelle Informationen

Ihre m_2 ist mit einem Fünf-Sekunden-Schutzmechanismus ausgestattet. Bei jedem Programmierschritt muss innerhalb von fünf Sekunden eine Taste gedrückt werden, andernfalls wird die Fernbedienung in den regulären Bedienmodus zurückgesetzt.

Hinweis

Zweimal kurzes Blinken der Signal-LED bestätigt die Eingabe, ein langes Blinken weist auf einen Abbruch hin. Falls Sie eine Codenummer falsch eingegeben haben, drücken Sie eine beliebige Taste und warten Sie auf ein langes Blinken der Signal-LED. Danach können Sie mit der Eingabe gemäß Anleitung fortfahren.

BEDIENUNGSANLEITUNG

ruwido m_2 Universal-Fernbedienung

BA m_2 Universal, 135x215 mm CS6.indd 3BA m_2 Universal, 135x215 mm CS6.indd 3 11.09.2012 15:44:0011.09.2012 15:44:00

Page 4

Funktionsbeschreibung

Betriebsart 1 (TV)

Betriebsart 2 (TV + STB)

Symbol TV-Funktion TV-Funktion STB-Funktion

TV Standby (Ein-/Ausschalten)

stb

STB Standby

(Ein-/Ausschalten)

Signal-LED Signal-LED Signal-LED

AV AV

Favoritenliste Favoritenliste

Elektronisches Fernsehprogramm

Info Info Cursor auf Cursor auf Cursor ab Cursor ab Cursor links Cursor links Cursor rechts Cursor rechts

OK OK

Umschaltung zwischen dem analogen und digitalen Tuner

Exit Exit

Opt Opt Rot Rot

Grün Grün Gelb Gelb Blau Blau

vol

Lautstärke+ Lautstärke+ *) Lautstärke+ Stummschaltung Stummschaltung *) Stummschaltung

prog

Programm+ Programm+

vol

Lautstärke– Lautstärke– *) Lautstärke–

Menü Menü

prog

Programm– Programm– Videotext einschalten Videotext einschalten Videotext ausschalten 16:9 Formatumschaltung 16:9 Formatumschaltung

Aufnahme Zurückspulen Play (kurz drücken) /

Pause (länger drücken) Stopp

Vorspulen

*) nur falls Funktion „Bedienung der Lautstärke-Funktion am TV-Gerät“ gewünscht ist.

Standardgemäß werden diese Funktionen am Satelliten-Receiver bzw. DVB-T/Kabel-Box (STB) bedient.

BA m_2 Universal, 135x215 mm CS6.indd 4BA m_2 Universal, 135x215 mm CS6.indd 4 11.09.2012 15:44:0111.09.2012 15:44:01

Page 5

Manuelle Programmierung des Fernsehers

1) Schalten Sie Ihr Fernsehgerät ein.

2) Schlagen Sie die Marke Ihres Fernsehgerätes unter „TV“ in der Codeliste nach. Ein oder mehrere vierstellige

Zifferncodes werden für jede Marke gezeigt.

Hinweis

Auf unserer Website www.ruwido-consumer.com können Sie in der Codesuche im Support-Bereich Ihre Geräte-Modellnummer direkt eingeben, um den passenden Code zu ﬁ nden. So ersparen Sie sich das Testen mehrerer Codes.

3) Drücken und halten Sie die TV-Standby-Taste (

) so lange, bis die Signal-LED ( ) zweimal blinkt.

4) Geben Sie mit den Zifferntasten den ersten vierstelligen Code der von Ihnen gewählten Marke aus der

Codeliste ein. Die Signal-LED (

) blinkt zweimal, um anzuzeigen, dass der Code angenommen wurde.

5) Testen Sie die Funktionsfähigkeit Ihrer Fernbedienung mit der TV-Standby-Taste (

) und der AV-Taste ( av).

6) Reagiert das Fernsehgerät nicht oder nur teilweise auf die Tastenbefehle, wiederholen Sie die Schritte 3 bis 5

unter Verwendung des nächsten Codes aus der Codeliste.

7) Reagiert das Fernsehgerät ordnungsgemäß auf alle Funktionen, dann ist Ihre m_2 richtig programmiert und

kann eingesetzt werden. Bitte notieren Sie sich den verwendeten Code als Referenz.

Manuelle Programmierung des Satelliten-Receivers bzw. der DVB-T-/Kabel-Box ( STB)

1) Schalten Sie Ihren Satelliten-Receiver bzw. Ihre DVB-T/Kabel-Box ( STB) und Ihr Fernsehgerät ein.

2) Schlagen Sie die Marke Ihres Gerätes unter „STB“ in der Codeliste nach. Ein oder mehrere vierstellige

Zifferncodes werden für jede Marke gezeigt.

Hinweis

3) Drücken und halten Sie die STB-Standby-Taste (

stb

) so lange, bis die Signal-LED ( ) zweimal blinkt.

4) Geben Sie mit den Zifferntasten den ersten vierstelligen Code der von Ihnen gewählten Marke aus der

Codeliste ein. Die Signal-LED (

) blinkt zweimal, um anzuzeigen, dass der Code angenommen wurde.

5) Testen Sie nun die einzelnen Tasten Ihrer Fernbedienung auf Funktionsfähigkeit, angefangen mit der

STB-Standby-Taste (

stb

), Lautstärke-Tasten (

vol

), dann weiter mit den Tasten 1 bis 43 ( gemäß

Tabelle Funktionsbeschreibung). AV-Taste (

) und TV-Standby-Taste (

) werden nicht getestet.

6) Reagiert das Gerät nicht oder nur teilweise auf die Tastenbefehle, wiederholen Sie die Schritte 3 bis 5 unter

Verwendung des nächsten Codes aus der Codeliste.

7) Reagiert das Gerät ordnungsgemäß auf alle Funktionen, dann ist Ihre m_2 richtig programmiert und kann

eingesetzt werden. Bitte notieren Sie sich den verwendeten Code als Referenz.

Meine verwendeten Programmiercodes

TV STB

Automatische Programmierung des Fernsehers nach Marke ( Brand)

Alternativ oder falls sich bei der manuellen Programmierung der richtige Code für Ihr Fernsehgerät nicht ﬁ ndet, können Sie den automatischen Suchlauf nach Marke ( Brand) zur Programmierung verwenden.

1) Schalten Sie Ihr Fernsehgerät ein.

2) Schlagen Sie die Marke Ihres Fernsehgerätes in der Brandliste im Anhang dieser Anleitung nach. Für jede

Marke gibt es einen dreistelligen Brandcode.

3) Drücken und halten Sie die TV-Standby-Taste (

) so lange, bis die Signal-LED ( ) zweimal blinkt.

4) Geben Sie mit den Zifferntasten den Code 1 0 0 3 ein. Die Signal-LED (

) blinkt zweimal um zu bestätigen,

dass der Suchmodus aktiviert wurde.

5) Geben Sie mit den Zifferntasten den dreistelligen Brandcode der von Ihnen gewählten Marke aus der

Brandliste ein. Die Signal-LED (

) blinkt zweimal, um anzuzeigen, dass der Code angenommen wurde.

6) Halten Sie die TV-Standby-Taste (

) Ihrer m_2 so lange gedrückt, bis sich das TV-Gerät ausschaltet.

Dieser Vorgang kann mehrere Minuten dauern.

BA m_2 Universal, 135x215 mm CS6.indd 5BA m_2 Universal, 135x215 mm CS6.indd 5 11.09.2012 15:44:1011.09.2012 15:44:10

Page 6

7) Sobald sich das Gerät ausgeschaltet hat, drücken Sie zur Bestätigung der Programmierung die OK-Taste

(

) so lange, bis die Signal-LED ( ) zweimal blinkt.

8) Testen Sie die Funktionsfähigkeit Ihrer Fernbedienung mit der TV-Standby-Taste (

) und AV-Taste ( av). Reagiert das Fernsehgerät ordnungsgemäß auf alle Funktionen, dann ist Ihre m_2 richtig programmiert und kann eingesetzt werden.

Hinweis

Es kann passieren, dass Ihre m_2 Fernbedienung während des Suchlaufs mehrere Codes ﬁ ndet, auf die Ihr Fernsehgerät anspricht, aber nicht bei jedem Code alle Tasten funktionieren. In diesem Fall sollten Sie den Suchlauf erneut starten ( Schritte 3 bis 9), bis Sie den besten Code gefunden haben. Ein neuerlicher Start des Suchlaufs beginnt bei der zuletzt abgespeicherten Programmierung.

Automatische Programmierung des Satelliten-Receivers bzw. der DVB-T-/Kabel-Box ( STB) nach Marke ( Brand)

Alternativ oder falls sich bei der manuellen Programmierung der richtige Code für Ihr Gerät nicht ﬁ ndet, können Sie den automatischen Suchlauf nach Marke ( Brand) zur Programmierung verwenden.

1) Schalten Sie Ihren Satelliten-Receiver bzw. Ihre DVB-T-/Kabel-Box ( STB) und Ihr Fernsehgerät ein.

2) Schlagen Sie die Marke ( Brand) Ihres Gerätes in der Brandliste im Anhang dieser Anleitung nach. Für jede Marke gibt es einen dreistelligen Brandcode.

3) Drücken und halten Sie die STB-Standby-Taste (

stb

) so lange, bis die Signal-LED ( ) zweimal blinkt.

4) Geben Sie mit den Zifferntasten den Code 3 0 0 3 ein. Die Signal-LED (

) blinkt zweimal um zu bestätigen,

dass der Suchmodus aktiviert wurde.

5) Geben Sie mit den Zifferntasten den dreistelligen Brandcode der von Ihnen gewählten Marke aus der Brandliste ein. Die Signal-LED (

) blinkt zweimal, um anzuzeigen, dass der Code angenommen wurde.

6) Halten Sie die Standby-Taste (

) Ihrer m_2 so lange gedrückt, bis sich das Gerät ausschaltet. Dieser

Vorgang kann mehrere Minuten dauern.

7) Sobald sich das Gerät ausgeschaltet hat, drücken Sie zur Bestätigung der Programmierung die OK-Taste (

) so lange, bis die Signal-LED ( ) zweimal blinkt.

8) Testen Sie nun die einzelnen Tasten Ihrer Fernbedienung auf Funktionsfähigkeit, angefangen mit der STB-Standby-Taste (

stb

), Lautstärke-Tasten (

vol

), dann weiter mit den Tasten 1 bis 43 ( gemäß

Tabelle Funktionsbeschreibung). AV-Taste (

) und TV-Standby-Taste (

) werden nicht getestet.

9) Reagiert das Gerät ordnungsgemäß auf alle Funktionen, dann ist Ihre m_2 richtig programmiert und kann eingesetzt werden.

Hinweis

Es kann passieren, dass Ihre m_2 Fernbedienung während des Suchlaufs mehrere Codes ﬁ ndet, auf die Ihr Gerät anspricht, aber nicht bei jedem Code alle Tasten funktionieren. In diesem Fall sollten Sie den Suchlauf erneut starten ( Schritte 3 bis 9), bis Sie den besten Code gefunden haben. Ein neuerlicher Start des Suchlaufs beginnt bei der zuletzt abgespeicherten Programmierung.

Automatischer Suchlauf des Fernsehers

Alternativ oder falls sich weder bei der manuellen Programmierung noch bei der automatischen Programmierung nach Marke der richtige Code für Ihr Fernsehgerät ﬁ ndet, können Sie den automatischen Suchlauf verwenden.

1) Schalten Sie Ihr Fernsehgerät ein.

2) Drücken und halten Sie die TV-Standby-Taste (

) so lange, bis die Signal-LED ( ) zweimal blinkt. Bei zu kurzem Tastendruck kann es sein, dass sich das Fernsehgerät ausschaltet. Bitte beginnen Sie in dem Fall die Programmierung erneut mit dem Einschalten des Fernsehgerätes.

3) Geben Sie mit den Zifferntasten den Code 1 0 0 1 ein. Die Signal-LED (

) blinkt zweimal, um zu bestätigen,

dass der Suchlauf aktiviert wurde.

4) Halten Sie die Standby-Taste (

) Ihrer m_2 so lange gedrückt, bis sich das TV-Gerät ausschaltet. Dieser

Vorgang kann mehrere Minuten dauern.

5) Sobald sich das Gerät ausgeschaltet hat, drücken Sie zur Bestätigung der Programmierung die OK-Taste (

) so lange, bis die Signal-LED ( ) zweimal blinkt.

6) Testen Sie die Funktionsfähigkeit Ihrer Fernbedienung mit der TV-Standby-Taste (

) und AV-Taste ( av). Reagiert das Fernsehgerät ordnungsgemäß auf alle Funktionen, dann ist Ihre m_2 richtig programmiert und kann eingesetzt werden.

BA m_2 Universal, 135x215 mm CS6.indd 6BA m_2 Universal, 135x215 mm CS6.indd 6 11.09.2012 15:44:1511.09.2012 15:44:15

Page 7

Hinweis :

Es kann passieren, dass Ihre m_2 Fernbedienung während des Suchlaufs mehrere Codes ﬁ ndet, auf die Ihr Fernsehgerät anspricht, aber nicht bei jedem Code alle Tasten funktionieren. In diesem Fall sollten Sie den Suchlauf erneut starten ( Schritte 2 bis 6), bis Sie den besten Code gefunden haben. Ein neuerlicher Start des Suchlaufs beginnt bei der zuletzt abgespeicherten Programmierung.

Automatischer Suchlauf des Satelliten-Receivers bzw. der DVB-T-/Kabel-Box ( STB)

Alternativ oder falls sich weder bei der manuellen Programmierung noch bei der automatischen Programmierung nach Marke der richtige Code für Ihr Gerät ﬁ ndet, können Sie den automatischen Suchlauf verwenden.

1) Schalten Sie Ihr Fernsehgerät sowie Ihren Satelliten-Receiver bzw. Ihre DVB-T-/Kabel-Box ( STB) ein.

2) Drücken und halten Sie die STB-Standby-Taste (

stb

) so lange, bis die Signal-LED ( ) zweimal blinkt.

3) Geben Sie mit den Zifferntasten den Code 3 0 0 1 ein. Die Signal-LED (

) blinkt zweimal um zu bestätigen,

dass der Suchlauf aktiviert wurde.

4) Halten Sie die STB-Standby-Taste (

stb

) Ihrer m_2 so lange gedrückt, bis sich das Gerät ausschaltet. Dieser

Vorgang kann mehrere Minuten dauern.

5) Sobald sich das Gerät ausgeschaltet hat, drücken Sie zur Bestätigung der Programmierung die OK-Taste (

) so lange, bis die Signal-LED ( ) zweimal blinkt.

6) Testen Sie nun die einzelnen Tasten Ihrer Fernbedienung auf Funktionsfähigkeit, angefangen mit der STB-Standby-Taste (

stb

), Lautstärke-Tasten (

vol

), dann weiter mit den Tasten 1 bis 43 ( gemäß

Tabelle Funktionsbeschreibung). AV-Taste (

) und TV-Standby-Taste (

) werden nicht getestet.

7) Reagiert das Gerät ordnungsgemäß auf alle Funktionen, dann ist Ihre m_2 richtig programmiert und kann eingesetzt werden.

Hinweis

Es kann passieren, dass Ihre m_2 Fernbedienung während des Suchlaufs mehrere Codes ﬁ ndet, auf die Ihr Gerät anspricht, aber nicht bei jedem Code alle Tasten funktionieren. In diesem Fall sollten Sie den Suchlauf erneut starten ( Schritte 2 bis 7), bis Sie den besten Code gefunden haben. Ein neuerlicher Start des Suchlaufs beginnt bei der zuletzt abgespeicherten Programmierung.

Code-Abfrage

Damit Sie die Codes, die Sie per Suchlauf gefunden haben, ebenfalls vermerken können, lesen Sie diese mittels Code-Abfrage aus:

1) Drücken und halten Sie die TV-Standby-Taste (

) oder die STB-Standby-Taste (

stb

), bis die Signal-LED

(

) zweimal blinkt.

2) Geben Sie den Code 0 0 0 2 mit den Zifferntasten ein. Die Signal-LED (

) blinkt erneut zweimal.

3) Drücken Sie 1 und zählen Sie mit, wie oft die Signal-LED blinkt; dies ist die erste Ziffer.

4) Drücken Sie 2 und zählen Sie mit, wie oft die Signal-LED blinkt; dies ist die zweite Ziffer.

5) Drücken Sie 3 und zählen Sie mit, wie oft die Signal-LED blinkt; dies ist die dritte Ziffer.

6) Drücken Sie 4 und zählen Sie mit, wie oft die Signal-LED blinkt; dies ist die vierte Ziffer.

Hinweis :

Bei Ziffer 0 blinkt die Signal-LED nicht. Die Schritte 3 bis 6 können in beliebiger Reihenfolge und beliebig oft ausgeführt werden.

Lernfunktion

Alternativ oder falls sich weder bei der manuellen Programmierung noch bei der automatischen Programmierung der richtige Code für Ihr Gerät ﬁ ndet, können Sie die Lernfunktion verwenden.

Die Lernfunktion kann auch verwendet werden, falls bestimmte Tastenfunktionen der Original-Fernbedienung in der Datenbank nicht enthalten sind.

Positionierung der m_2 und Originalfernbedienung (Reichweitentest)

Um sicherzustellen, dass die Fernbedienung das Signal empfangen kann, sollten sich beide Fernbedienungen mit Sendedioden zueinander gegenüberliegen. Der Abstand der beiden Fernbedienungen sollte nicht größer als 5 cm sein.

Sie können für die Bestimmung der optimalen Position für das Einlernen der Codes den Reichweitentest verwenden:

BA m_2 Universal, 135x215 mm CS6.indd 7BA m_2 Universal, 135x215 mm CS6.indd 7 11.09.2012 15:44:2011.09.2012 15:44:20

Page 8

1) Drücken und halten Sie die TV-Standby-Taste (

) oder die STB-Standby-Taste (

stb

), bis die Signal-LED

(

) zweimal blinkt.

2) Geben Sie den Code 0 0 1 1 mit den Zifferntasten ein. Die Signal-LED blinkt erneut zweimal.

3) Nun leuchtet die Signal-LED orange und zeigt Ihnen die Qualität der empfangenen Signale an.

Positionieren Sie nun die Original-Fernbedienung und drücken und halten Sie irgendeine Taste. Verändern Sie

den Abstand zur m_2 Fernbedienung bis die Signal-LED grün leuchtet.

Hinweis

Oranges Leuchten zeigt Bereitschaft an, und dass die m_2 kein Signal empfängt. Rotes Leuchten der Signal-LED zeigt an, dass das Signal zu schwach (zu weit weg) oder zu stark (zu nahe) ist. Grünes Leuchten der Signal-LED zeigt optimale Signalqualität (optimale Ausrichtung zum Einlernen).

4) Zum Beenden des Reichweitentests drücken Sie die zuvor gedrückte

- oder

stb

-Taste.

Hinweis

Die optimale Ausrichtung hängt von der Sendestärke der Original-Fernbedienung ab und kann deshalb für jede Fernbedienung variieren. Führen Sie deshalb den Reichweitentest mit jeder Fernbedienung durch die sie einlernen möchten, um dafür die optimale Ausrichtung zu bestimmen.

Lernen – Basic

1) Drücken und halten Sie die TV-Standby-Taste (

) oder die STB-Standby-Taste (

stb

), bis die Signal-LED

(

) zweimal blinkt.

2) Geben Sie den Code 0 0 0 9 mit den Zifferntasten ein. Die Signal-LED blinkt erneut zweimal.

3) Nun leuchtet die Signal-LED grün.

4) Drücken Sie die Taste auf der m_2 Fernbedienung die Sie lernen möchten, z.B. OK (

5) Die Signal-LED leuchtet orange und zeigt an, dass die m_2 Fernbedienung nun bereit zum Lernen ist.

6) Drücken und halten Sie die gewünschte Taste auf der Original-Fernbedienung so lange bis die grüne Signal-LED erlischt.

Hinweis

Oranges Leuchten zeigt an, dass die m_2 kein Signal empfängt. Rotes Leuchten der Signal-LED zeigt an, dass das Signal zu schwach (zu weit weg) oder zu stark (zu nahe) ist.

7) Sie können die Schritte 3 bis 6 wiederholen um weitere Tasten zu lernen. Zum Abspeichern und Beenden der Lernfunktion drücken Sie die zuvor gedrückte

- oder

stb

-Taste.

Hinweis

Falls die gelernten Tasten bei Ihrem Gerät nicht ordnungsgemäß funktionieren bzw. insbesondere wenn nur jeder zweite Tastendruck funktionieren sollte, führen Sie bitte Lernen – Advanced durch.

Lernen – Advanced

1) Drücken und halten Sie die TV-Standby-Taste (

) oder die STB-Standby-Taste (

stb

), bis die Signal-LED

(

) zweimal blinkt.

2) Geben Sie den Code 0 0 1 0 mit den Zifferntasten ein. Die Signal-LED blinkt erneut zweimal.

3) Nun leuchtet die Signal-LED grün.

4) Drücken Sie die Taste auf der m_2 Fernbedienung die Sie lernen möchten, z.B. OK (

5) Die Signal-LED leuchtet orange und zeigt an, dass die m_2 Fernbedienung nun bereit zum Lernen ist.

6) Drücken und halten Sie die gewünschte Taste auf der Original-Fernbedienung so lange, bis die grüne Signal-LED erlischt.

Hinweis

Oranges Leuchten zeigt an, dass die m_2 kein Signal empfängt. Rotes Leuchten der Signal-LED zeigt an, dass das Signal zu schwach (zu weit weg) oder zu stark (zu nahe) ist.

7) Drücken und halten Sie erneut dieselbe Taste auf der Original-Fernbedienung so lange bis die grüne Signal-LED erlischt.

8) Sie können die Schritte 3 bis 7 wiederholen um weitere Tasten zu lernen. Zum Abspeichern und Beenden der Lernfunktion drücken Sie die zuvor gedrückte

- oder

stb

-Taste.

BA m_2 Universal, 135x215 mm CS6.indd 8BA m_2 Universal, 135x215 mm CS6.indd 8 11.09.2012 15:44:2311.09.2012 15:44:23

Page 9

Bedienung der Lautstärke-Funktion von TV oder Satelliten-Receiver bzw. der DVB-T-/ Kabel-Box ( STB)

Standardmäßig werden die Lautstärke und Stummschaltung am Satelliten-Receiver bzw. DVB-T-/Kabel-Box ( STB) bedient.

Wenn Sie die Bedienung dieser Funktionen am TV-Gerät wünschen führen Sie bitte folgende Schritte durch.

1) Drücken und halten Sie die TV-Standby-Taste (

), bis die Signal-LED ( ) zweimal blinkt.

2) Geben Sie den Code 0 0 0 4 mit den Zifferntasten ein. Die Signal-LED blinkt erneut zweimal.

Falls Sie die Bedienung der Lautstärke-Funktionen wieder am Satelliten-Receiver bzw. der DVB-T-/Kabel-Box ( STB) wünschen führen Sie folgende Schritte durch.

1) Drücken und halten Sie die TV-Standby-Taste (

), bis die Signal-LED ( ) zweimal blinkt.

2) Geben Sie den Code 0 0 0 5 mit den Zifferntasten ein. Die Signal-LED blinkt erneut zweimal.

Tastensperre

Sie haben die Möglichkeit einzelne nicht benötigte Funktionen der m_2 Fernbedienung zu deaktivieren.

1) Drücken und halten Sie die STB-Standby-Taste (

stb

), bis die Signal-LED ( ) zweimal blinkt.

2) Geben Sie den Code 0 0 0 6 mit den Zifferntasten ein. Die Signal-LED blinkt erneut zweimal.

3) Drücken Sie nacheinander alle Tasten, deren Funktion Sie sperren möchten.

4) Zum Speichern drücken Sie die STB-Standby-Taste (

stb

Hinweis

Die Ziffern sowie die Standby-Taste (

) können nicht gesperrt werden.

Hinweis

Wenn Sie die Tastensperre wieder rückgängig machen wollen, setzen Sie bitte die Fernbedienung komplett zurück. Siehe Funktion „Einstellungen löschen (Reset)“.

Codesperre

Um eine versehentliche Programmierung der m_2 Fernbedienung zu verhindern, können Sie die Codesperre aktivieren.

1) Drücken und halten Sie die TV-Standby-Taste (

), bis die Signal-LED ( ) zweimal blinkt.

2) Geben Sie den Code 0 0 0 7 mit den Zifferntasten ein. Die Signal-LED blinkt erneut zweimal.

3) Die Fernbedienung ist nun gegen eine Umprogrammierung gesperrt

Hinweis

Sie erkennen die aktivierte Codesperre daran, dass die Signal-LED (

) der m_2 Fernbedienung beim

Programmierversuch einmal lange und nicht zweimal kurz blinkt.

Hinweis

Wiederholen Sie die Schritte 1 bis 3, wenn Sie die Codesperre wieder deaktivieren möchten.

Einstellungen löschen (Reset)

1) Drücken und halten Sie die TV-Standby-Taste (

) so lange, bis die Signal-LED ( ) zweimal blinkt.

2) Geben Sie mit den Zifferntasten den Code 0 0 0 0 ein. Die Signal-LED (

) blinkt zweimal, um zu bestätigen,

dass Ihre m_2 Fernbedienung zurückgesetzt wurde.

Hinweis

Mit der Funktion „Einstellungen löschen (Reset)“ verliert Ihre m_2 Fernbedienung alle Programmierungen und beﬁ ndet sich wieder im Auslieferungszustand.

Hinweis zum Umweltschutz

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinie 2002/96/EU in nationales Recht gilt Folgendes: Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpﬂ ichtet, elektrische

und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofﬂ ichen Verwertung oder anderer Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

GARANTIE

Auf Ihre Fernbedienung haben Sie zwei Jahre Garantie ab Kaufdatum. Bitte wenden Sie sich im Garantiefall direkt an den Händler.

BA m_2 Universal, 135x215 mm CS6.indd 9BA m_2 Universal, 135x215 mm CS6.indd 9 11.09.2012 15:44:2811.09.2012 15:44:28

Page 10

We congratulate you on the purchase of a ruwido universal remote control. Your new remote control replaces the original remote control of your TV set and the remote control of your satellite receiver or DVB-T (Freeview)/cable box (referred to below as STB).

Read all instructions carefully and retain the instructions for reference at a later date. Further information and additional instructions can be obtained at www.ruwido-consumer.com. If you have any questions you can call us on the ruwido information line 00800 31133113 at any time.

You can program your remote control using the operating instructions and the associated code and brand list, via the following methods:

a) by manual programming, by entering a four digit code from the code list, b) by automatic programming, depending on the brand, by entering the three digit code from the brand list c) by an automatic searching d) or by programming the original remote control codes. We recommend starting by using the manual programming method (a).

Operating mode TV and TV+STB

Your new m_2 remote control has two different operating modes. This allows you to operate both the digital tuner (DVB-T/S/C) integrated in the set and also external satellite receivers or a DVB-T/Cable Box (STB).

In the ﬁ rst operating mode pre-set on delivery (TV) all keys on the m_2 remote control operate the TV set. When you program a STB code (whether manually or automatically by searching), your m_2 remote control

switches to the second operating mode (TV+STB). In this operating mode, only the TV-Standby (

) and AV ( av)

keys operate the TV set. All the other keys operate the satellite receiver or the DVB-T/Cable Box (STB). Switching between TV and STB is no longer necessary when using your new m_2 remote control. If you want to return to the ﬁ rst operating mode (TV) after programming the STB, you need to fully reset the

remote control. See function “Deleting settings (reset)”.

Inserting and replacing the batteries

Your m_2 remote control is powered by two 3-Volt lithium batteries (CR 2032). Insert the batteries in accordance with the markings on the battery compartment. Please take extra care to ensure correct polarity. Dispose of the old batteries in accordance with local regulations.

Note

Your m_2 has an internal memory to make sure that the programming is retained after changing the batteries. We recommend that you always use new batteries. Never combine old and new batteries because the

performance of your remote control and the service life of the batteries will be negatively affected.

General information:

Your m_2 is ﬁ tted with a 5 second protection mechanism. When programming, you must press a button within a period of 5 seconds, otherwise the remote control reverts back to its regular operating mode.

Note

A short double ﬂ ash of the signal LED conﬁ rms the input, a long ﬂ ash indicates cancellation. If you enter a code number incorrectly, press any key and wait for a long ﬂ ash of the signal LED. You can then continue entering according to the instructions.

OPERATING INSTRUCTIONS

ruwido m_2 universal remote control

BA m_2 Universal, 135x215 mm CS6.indd 10BA m_2 Universal, 135x215 mm CS6.indd 10 11.09.2012 15:44:3011.09.2012 15:44:30

Page 11

Functional description

Operating mode 1 (TV)

Operating mode 2 (TV + STB)

Icon

TV function TV function STB function

TV Standby (switching on/off)

stb

STB Standby

(switching on/off)

Signal LED Signal LED Signal LED

AV AV

List of favourites Favorites list

Electronic TV programme Electronic TV programme

Info Info Cursor up Cursor up Cursor down Cursor down Cursor left Cursor left Cursor right Cursor right

OK OK

Switching between the analogue and digital tuner

Exit Exit

Opt Opt Red Red

Green Green Yellow Yellow Blue Blue

vol

Volume+ Volume+ *) Volume+ Mute Mute *) Mute

prog

Programme+ Programme+

vol

Volume– Volume– *) Volume–

Menu Menu

prog

Programme– Programme– Switch video text on Switch video text on Switch video text off 16:9 Display format 16:9 Display format

Recording Reverse Play(press brieﬂ y) /

Pause(press for longer time)

Stop Fast-forward

*) only if you require “Volume regulation function on TV set”.

The standard arrangement is that these functions are operated at the satellite receiver or DVB-T (Freeview)/ cable-box (STB).

BA m_2 Universal, 135x215 mm CS6.indd 11BA m_2 Universal, 135x215 mm CS6.indd 11 11.09.2012 15:44:3111.09.2012 15:44:31

Page 12

Manual TV set programming

1) Switch your TV set on.

2) Look up the brand of your TV set under “TV” in the code list. Single or multiple 4 digit codes are shown for each brand.

Note

On our website www.ruwido-consumer.com you can use the code search function in the support area to enter your set model number directly in order to obtain the appropriate code. This will save you having to test several codes.

3) Press and hold the TV Standby button (

) until the signal LED ( ) ﬂ ashes twice.

4) Use the number keys to enter the ﬁ rst four-digit code from the code list for the brand that you have selected. The signal LED (

) ﬂ ashes twice to indicate that the code has been accepted.

5) Test the functionality of your remote control using the TV standby button (

) and the AV button ( av).

6) If the TV set does not respond, or only responds partially to the commands, repeat steps 3 to 5 using the next code from the code list.

7) If the TV set responds properly to all functions, your m_2 is correctly programmed and can be used. Please note the code that was used for future reference.

Manual programming for the satellite receiver and the DVB-T (Freeview)/cable-box (STB)

1) Switch your satellite receiver or DVB-T (Freeview)/cable-box (STB) and TV set on.

2) Look up the brand of your unit under “STB” in the code list. Single or multiple 4 digit codes are shown for each brand.

Note

3) Press and hold the STB Standby button (

stb

) until the signal LED ( ) ﬂ ashes twice.

4) Use the number keys to enter the ﬁ rst 4-digit code from the code list for the brand that you have selected. The signal LED (

) ﬂ ashes twice to indicate that the code has been accepted.

5) Now test the individual buttons on your remote control for function, starting with the STB Standby button (

stb

), volume buttons (

vol

), and then with the buttons 1 to 43 (in accordance with functional

description table). The AV button (

) and TV Standby button (

) are not tested.

6) If the unit does not respond, or only responds partially to the commands, repeat steps 3 to 5 using the next code from the code list.

7) If the unit responds properly to all functions, your m_2 is correctly programmed and can be used. Please note the code that was used for future reference.

My programming codes to use

TV STB

Automatic programming the TV set according to brand

As an alternative, and if the correct code for your TV set cannot be found for manual programming, you can use the automatic search function by brand for programming.

1) Switch your TV set on.

2) Look up the brand of your TV set in the brand list in the appendix to this instruction manual. There is a 3-digit brand code for each brand.

3) Press and hold the TV Standby button (

) until the signal LED ( ) ﬂ ashes twice.

4) Use the number buttons to enter the code 1 0 0 3. The Signal LED (

) ﬂ ashes twice to conﬁ rm that the

search mode has been activated.

5) Use the number keys to enter the three-digit brand code from the brand list for the brand that you have selected. The signal LED (

) ﬂ ashes twice to indicate that the code has been accepted.

BA m_2 Universal, 135x215 mm CS6.indd 12BA m_2 Universal, 135x215 mm CS6.indd 12 11.09.2012 15:44:3711.09.2012 15:44:37

Page 13

6) Hold down the TV Standby button (

) on your m_2 until the TV set switches off. This process can take

several minutes.

7) As soon as the unit has switched off, push the OK button to conﬁ rm the programming (

) until the Signal

LED (

) ﬂ ashes twice.

8) Test the functionality of your remote control using the TV standby button (

) and the AV button ( av). If the

TV set responds properly to all functions, your m_2 is correctly programmed and can be used.

Note

It could happen, that during the search process, the m_2 ﬁ nds several codes to which your TV set responds, but where all buttons do not function for each code. In this case, the search process should be re-started (steps 3 to

9) until you obtain the best code. Re-starting the search process starts at the last saved programming.

Automatic programming of the satellite receiver and the DVB-T (Freeview)/cable-box (STB) according to brand

As an alternative, and if the correct code for your unit cannot be found for manual programming, you can use the automatic search function by brand for programming.

1) Switch your satellite receiver or DVB-T (Freeview)/cable-box (STB) and TV set on.

2) Look up the brand of your unit in the brand list in the appendix to this instruction manual. There is a 3-digit brand code for each brand.

3) Press and hold the STB Standby button (

stb

) until the signal LED ( ) ﬂ ashes twice.

4) Use the number buttons to enter the code 3 0 0 3. The Signal LED (

) ﬂ ashes twice to conﬁ rm that the

search mode has been activated.

5) Use the number keys to enter the three-digit brand code from the brand list for the brand that you have selected. The signal LED (

) ﬂ ashes twice to indicate that the code has been accepted.

6) Hold down the Standby button (

) on your m_2 until the unit switches off. This process can take several

minutes.

7) As soon as the unit has switched off, push the OK button to conﬁ rm the programming (

) until the Signal

LED (

) ﬂ ashes twice.

8) Now test the individual buttons on your remote control for function, starting with the STB Standby button (

stb

), volume buttons (

vol

), and then with the buttons 1 to 43 (in accordance with functional

description table). The AV button (

) and TV Standby button (

) are not tested.

9) If the unit responds properly to all functions, your m_2 is correctly programmed and can be used.

Note

It could happen, that during the search process, the m_2 ﬁ nds several codes to which your unit responds, but where all buttons do not function for each code. In this case, the search process should be re-started (steps 3 to

9) until you obtain the best code. Re-starting the search process starts at the last saved programming.

Automatic TV search

As an alternative, or if neither manual programming nor automatic programming by brand has found the correct code for your TV set, you can use the automatic search function.

1) Switch your TV set on.

2) Press and hold the TV Standby button (

) until the signal LED ( ) ﬂ ashes twice. If the button is not pushed long enough, the TV set switches off. In this case, start the programming again by switching the TV set on.

3) Use the number buttons to enter the code 1 0 0 1. The Signal LED (

) ﬂ ashes twice to conﬁ rm that the

search process has been activated.

4) Hold down the Standby button (

) on your m_2 until the TV set switches off. This process can take several

minutes.

5) As soon as the unit has switched off, push the OK button to conﬁ rm the programming (

) until the Signal

LED (

) ﬂ ashes twice.

6) Test the functionality of your remote control using the TV standby button (

) and the AV button ( av). If the

TV set responds properly to all functions, your m_2 is correctly programmed and can be used.

Note

6) until you obtain the best code. Re-starting the search process starts at the last saved programming.

BA m_2 Universal, 135x215 mm CS6.indd 13BA m_2 Universal, 135x215 mm CS6.indd 13 11.09.2012 15:44:4011.09.2012 15:44:40

Page 14

Automatic search process on the satellite receiver and the DVB-T (Freeview)/cable-box (STB)

As an alternative, or if neither manual programming nor automatic programming by brand has found the correct code for your unit, you can use the automatic search function.

1) Switch your TV set, satellite receiver or DVB-T (Freeview)/cable-box (STB) on.

2) Press and hold the STB Standby button (

stb

) until the signal LED ( ) ﬂ ashes twice.

3) Use the number buttons to enter the code 3 0 0 1. The Signal LED (

) ﬂ ashes twice to conﬁ rm that the

search process has been activated.

4) Hold down the STB Standby button (

stb

) on your m_2 until the unit switches off. This process can take

several minutes.

5) As soon as the unit has switched off, push the OK button to conﬁ rm the programming (

) until the Signal

LED (

) ﬂ ashes twice.

6) Now test the individual buttons on your remote control for function, starting with the STB Standby button (

stb

), volume buttons (

vol

), and then with the buttons 1 to 43 (in accordance with functional

description table). The AV button (

) and TV Standby button (

) are not tested.

7) If the unit responds properly to all functions, your m_2 is correctly programmed and can be used.

Note

7) until you obtain the best code. Re-starting the search process starts at the last saved programming.

Code reader

The code reader can be used to display the codes that you have found in the search process so that you can make a note of them:

1) Press and hold the TV Standby button (

) or the STB Standby button (

stb

) until the LED Signal ( )

ﬂ ashes twice.

2) Use the number buttons to enter the code 0 0 0 2. The Signal LED (

) ﬂ ashes twice again.

3) Push 1 and count the number of times the Signal LED ﬂ ashes; this is the ﬁ rst number.

4) Push 2 and count the number of times the Signal LED ﬂ ashes; this is the second number.

5) Push 3 and count the number of times the Signal LED ﬂ ashes; this is the third number.

6) Push 4 and count the number of times the Signal LED ﬂ ashes; this is the fourth number.

Note :

The Signal LED does not ﬂ ash if the number is 0. The steps 3 to 6 can be carried out in any order and as many times as may be required.

Learn feature

Alternatively, or if either in case of manual programming or with automatic programming, the correct code for your equipment cannot be found, you may use the learn feature.

The learn feature may also be used if certain button functions of the original remote control are not included in the database.

Positioning the m_2 and original remote control (Range test)

In order to ensure that the remote control can receive the signal, both remote controls should be placed opposite one another with their transmission diodes facing each other. The distance between both remote controls should not be greater than 5 cm.

You may use the range test to determine the optimal position for learning the codes:

1) Press and hold the TV Standby button (

) or the STB Standby button (

stb

) until the LED Signal ( )

ﬂ ashes twice.

2) Enter the code 0 0 1 1 using the numeric buttons. The signal LED ﬂ ashes twice again.

3) Now, the signal LED lights up in orange and displays the quality of the signals received. Now place the original remote control and press and hold any button on it. Change the distance to the m_2 remote control until the signal LED lights up in green.

BA m_2 Universal, 135x215 mm CS6.indd 14BA m_2 Universal, 135x215 mm CS6.indd 14 11.09.2012 15:44:4611.09.2012 15:44:46

Page 15

Note :

Orange light indicates readiness and that the m_2 is not receiving any signal. If the signal LED lights up in red, it means that the signal is too weak (too far away) or too strong (too near). If the signal LED lights up in green, it indicates optimal signal quality (optimal alignment for learning).

4) To end the range test, press the TV Standby button (

) or STB Standby button (

stb

) that had been

pressed earlier.

Note

The optimal alignment depends on the transmission strength of the signals by the original remote control and, hence, it may vary for each remote control. This is why you need to carry out the range test with each remote control from which you would like to learn in order to determine the optimal alignment for it.

Learning – Basic

1) Press and hold the TV Standby button (

) or the STB Standby button (

stb

) until the LED Signal ( )

ﬂ ashes twice.

2) Enter the code 0 0 0 9 using the numeric buttons. The signal LED ﬂ ashes twice again.

3) Now, the signal LED lights up in green.

4) Press the button on the m_2 remote control that you would like to teach, e.g. OK (

5) The signal LED lights up in orange and indicates that the m_2 remote control is ready to learn.

6) Press and hold the desired button on the original remote control until the green signal LED goes off.

Note

Orange light indicates that the m_2 is not receiving any signal.

If the signal LED lights up in red, it means that the signal is too weak (too far away) or too strong (too near).

7) You may repeat the steps 3 to 6 to teach (or programme) other buttons. To save and end the learning function, press the TV Standby button (

) or STB Standby button (

stb

) that had been pressed earlier.

Note

If the buttons that have been learnt do not work properly with your equipment, or particularly if only every second button that you press works, please carry out Advanced Learning.

Learning - Advanced

1) Press and hold the TV Standby button (

) or the STB Standby button (

stb

) until the LED Signal ( )

ﬂ ashes twice.

2) Enter the code 0 0 1 0 using the numeric buttons. The signal LED ﬂ ashes twice again.

3) Now, the signal LED lights up in green.

4) Press the button on the m_2 remote control that you would like to teach, e.g. OK (

5) The signal LED lights up in orange and indicates that the m_2 remote control is ready to learn.

6) Press and hold the desired button on the original remote control until the green signal LED goes off.

Note

Orange light indicates that the m_2 is not receiving any signal. If the signal LED lights up in red, it means that the signal is too weak (too far away) or too strong (too near).

7) Press and hold the same button on the original remote control once again until the green signal LED goes off.

8) You may repeat the steps 3 to 7 to teach (or programme) other buttons. To save and end the learning function, press the TV Standby button (

) or STB Standby button (

stb

) that had been pressed earlier.

Operating the volume function on the TV set or satellite receiver or the DVB-T (Freeview)/cable-box (STB)

As standard, the volume and mute functions are operated from the satellite receiver or DVB-T (Freeview)/ cable-box (STB).

If you wish to operate these functions on the TV set, then please carry out the following steps.

1) Press and hold the TV Standby button (

) until the signal LED ( ) ﬂ ashes twice.

2) Use the number buttons to enter the code 0 0 0 4. The Signal LED ﬂ ashes twice again.

If you wish to operate the volume functions on the satellite receiver or the DVB-T (Freeview)/cable-box (STB) again, carry out the following steps.

1) Press and hold the TV Standby button (

) until the signal LED ( ) ﬂ ashes twice.

2) Use the number buttons to enter the code 0 0 0 5. The Signal LED ﬂ ashes twice again.

BA m_2 Universal, 135x215 mm CS6.indd 15BA m_2 Universal, 135x215 mm CS6.indd 15 11.09.2012 15:44:5011.09.2012 15:44:50

Page 16

Button lock

You have the facility for deactivation of individual or not-required functions on the m_2 remote control.

1) Press and hold the STB Standby button (

stb

) until the signal LED ( ) ﬂ ashes twice.

2) Use the number buttons to enter the code 0 0 0 6. The Signal LED ﬂ ashes twice again.

3) Push all the buttons, one after the other, whose functions that you wish to block.

4) Push the STB Standby button (

stb

) to conﬁ rm.

Note

The numbers and the Standby button (

) cannot be blocked.

Note

If you want to reverse the key lock again, you need to fully reset the remote control. See function “Deleting settings (reset)”.

Code blocking

You can activate the code block to prevent inadvertent programming of the m_2.

1) Press and hold the TV Standby button (

) until the signal LED ( ) ﬂ ashes twice.

2) Use the number buttons to enter the code 0 0 0 7. The Signal LED ﬂ ashes twice again.

3) The remote control is now blocked for re-programming

Note

The fact that the code block is activated can be seen by the fact that the Signal LED (

) on the m_2 remote

control ﬂ ashes once long instead of twice short.

Note

Please repeat the steps 1 to 3 if you wish to de-activate the code block.

Deleting settings (reset)

1. Press and hold the TV Standby button (

) until the signal LED ( ) ﬂ ashes twice.

2. Use the number buttons to enter the code 0 0 0 0. Die Signal LED (

) ﬂ ashes twice to conﬁ rm that your m_2

remote control has been reset.

Note

This “Delete settings (reset)” function means that your m_2 remote control will lose all its programming and is returned to the as-delivered condition.

Note on environmental protection

After the implementation of the European Directive 2002/96/EU in the national legal system, the following applies: Electrical and electronic devices may not be disposed of with domestic waste.Consumers are obliged by law to return electrical and electronic

devices at the end of their service lives to the public collecting points set up for this purpose or point of sale. Details to this are deﬁ ned by the national law of the respective country. This symbol on the product, the instruction manual or the package indicates that a product is subject to these regulations. By recycling, reusing the materials or other forms of utilising old devices, you are making an important contribution to protecting our environment.

GUARANTEE

Your remote control is guaranteed for a period of two years from the date of purchase. Please consult the dealer in the event of a guarantee claim.

BA m_2 Universal, 135x215 mm CS6.indd 16BA m_2 Universal, 135x215 mm CS6.indd 16 11.09.2012 15:44:5411.09.2012 15:44:54

Page 17

MANUEL D‘UTILISATION

Télécommande universelle m_2 de ruwido

Merci d‘avoir choisi une télécommande universelle ruwido. Votre nouvelle télécommande remplace la télécommande d‘origine de votre téléviseur ainsi que celle de votre récepteur satellite ou de votre boîtier DVB-T/ câble (également appelé STB dans ce manuel).

Lisez attentivement toutes les instructions et conservez ce manuel aﬁ n de pouvoir le consulter ultérieurement si nécessaire. Pour de plus amples informations, visitez le site www.ruwido-consumer.com. Pour toute question, vous pouvez vous adresser à tout moment au service d‘information de ruwido en appelant le numéro gratuit 00800 31133113.

À l‘aide de ce manuel d‘utilisation et des listes de codes et de marques fournies, vous pouvez programmer votre télécommande comme suit :

a) programmation manuelle en saisissant un code à quatre caractères de la liste de codes, b) programmation automatique selon la marque en saisissant un code à trois caractères de la liste de marques, c) avec une recherche automatique d) ou bien avec l‘apprentissage des codes de la télécommande d‘origine. Nous recommandons la programmation manuelle pour commencer.

Mode de fonctionnement TV et TV+câble (STB)

Votre nouvelle télécommande m_2 dispose de deux modes distincts de fonctionnement. Elle vous permet ainsi de commander le tuner numérique (DVB Sat/TNT/Câble), ainsi qu’un récepteur satellite externe ou bien un récepteur TNT/STB (câble).

Dans le premier mode de fonctionnement préprogrammé après livraison (TV), toutes les touches de la télécommande m_2 commande le téléviseur.

Dès que vous programmez un code STB (câble), manuellement ou par recherche, votre télécommande m_2 passe automatiquement au second mode (TV+STB (câble)). Dans ce mode de fonctionnement, seules les touches TV-Standby (veille(

) et AV ( av) commandent le téléviseur. Toutes les autres touches commandent le récepteur satellite ou le récepteur TNT/STB (câble). Avec votre nouvelle télécommande m_2, il n’est plus nécessaire de basculer entre TV et STB.

Si, après avoir programmé du câble, vous désirez que votre télécommande m_2 retourne au premier mode de fonctionnement (TV), veuillez la réinitialiser complètement. Voir la fonction « Supprimer les réglages (Reset) ».

Mise en place et remplacement des piles

Votre télécommande m_2 est alimentée par deux piles au lithium de 3 Volts (CR 2032 Positionnez les piles conformément au marquage dans le logement prévu à cet effet. Veillez tout particulièrement à ne pas inverser la polarité. Éliminez les piles usagées conformément aux prescriptions locales en vigueur.

Remarque

Votre m_2 dispose d‘une mémoire tampon interne de manière à conserver votre programmation même lors du remplacement des piles.

Nous vous recommandons de n‘utiliser que des piles neuves. N‘utilisez jamais simultanément des piles usagées et neuves, sous peine de nuire aux performances de votre télécommande et à la durée de vie de vos piles.

Informations générales

Votre m_2 est équipée d‘un dispositif de protection de 5 secondes. Lors de chaque étape de programmation, une touche doit être actionnée dans les 5 secondes, sinon la télécommande bascule à nouveau en mode de fonctionnement normal.

Remarque

Deux clignotements courts de la LED de signalisation conﬁ rment la saisie, un clignotement long indique une interruption. Si vous vous êtes trompé en saisissant un numéro de code, appuyez sur n‘importe quelle touche et attendez un clignotement long de la LED de signalisation. Vous pouvez ensuite poursuivre la saisie conformément aux instructions.

BA m_2 Universal, 135x215 mm CS6.indd 17BA m_2 Universal, 135x215 mm CS6.indd 17 11.09.2012 15:44:5511.09.2012 15:44:55

Page 18

Description du fonctionnement

Mode de fonctionnement 1 (TV)

Mode de fonctionnement 2 (TV+ STB)

Symbole Fonction TV Fonction TV Fonction STB

Veille TV (allumer / éteindre)

stb

Veille STB

(allumer / éteindre)

Voyant DEL Voyant DEL Voyant DEL

AV AV

Liste des favoris Liste des favoris

Programme télévisé électronique

Info Info Curseur haut Curseur haut Curseur bas Curseur bas Curseur gauche Curseur gauche Curseur droite Curseur droite

OK OK

Basculement entre le tuner analogique et le tuner numérique

Quitter Quitter

Opt Opt Rouge Rouge Vert Vert Jaune Jaune Bleu Bleu

vol

Volume+ Volume+ *) Volume+ Mode silence Mode silence *) Mode silence

prog

Programme+ Programme+

vol

Volume– Volume– *) Volume–

Menu Menu

prog

Programme- ProgrammeActiver vidéotexte Activer vidéotexte Désactiver vidéotexte Basculement format 16:9 Basculement format 16:9

Enregistrement Rembobiner Lecture (appui court) /

Pause (appui long) Arrêt

Avancer

*) uniquement si la fonction « Utilisation de la fonction Volume sur le téléviseur » est souhaitée.

Généralement, ces fonctions sont utilisées sur le récepteur satellite ou le boîtier DVB-T/câble (STB).

BA m_2 Universal, 135x215 mm CS6.indd 18BA m_2 Universal, 135x215 mm CS6.indd 18 11.09.2012 15:44:5611.09.2012 15:44:56

Page 19

Programmation manuelle du téléviseur

1) Allumez votre téléviseur.

2) Recherchez la marque de votre téléviseur sous « TV » dans la liste de codes. Un ou plusieurs codes à quatre

chiffres s‘afﬁ chent pour chaque marque.

Remarque

Sur notre site Web www.ruwido-consumer.com, vous pouvez indiquer directement le numéro de modèle de votre appareil dans la zone de recherche de code de la section Assistance aﬁ n de trouver le code correspondant. Ainsi, vous n‘avez pas besoin d‘essayer plusieurs codes.

3) Appuyez sur la touche de mise en veille TV (

) et maintenez-la enfoncée jusqu‘à ce que la LED de

signalisation (

) clignote deux fois.

4) Indiquez, à l‘aide des touches chiffrées, le premier code à quatre caractères de la marque sélectionnée

indiqué dans la liste de codes. La LED de signalisation (

) clignote deux fois pour indiquer que le code a été

accepté.

5) Vériﬁ ez que votre télécommande fonctionne correctement à l‘aide de la touche de mise en veille TV

) et

de la touche AV (

6) Si votre téléviseur ne réagit pas ou qu‘il ne réagit que partiellement aux commandes des touches, répétez les

étapes 3 à 5 en utilisant le code suivant de la liste de codes.

7) Si votre téléviseur réagit correctement à toutes les fonctions, votre m_2 est correctement programmée et peut

être utilisée. Notez le code utilisé à titre de référence.

Programmation manuelle du récepteur satellite ou du boîtier DVB-T/câble (STB)

1) Allumez votre récepteur satellite ou votre boîtier DVB-T/câble (STB) ainsi que votre téléviseur.

2) Recherchez la marque de votre appareil sous « STB » dans la liste de codes. Un ou plusieurs codes à quatre

chiffres s‘afﬁ chent pour chaque marque.

Remarque

3) Appuyez sur la touche de mise en veille STB (

stb

) et maintenez-la enfoncée jusqu‘à ce que la LED de

signalisation (

) clignote deux fois.

4) Indiquez, à l‘aide des touches chiffrées, le premier code à quatre caractères de la marque sélectionnée

indiqué dans la liste de codes. La LED de signalisation (

) clignote deux fois pour indiquer que le code a été

accepté.

5) Vériﬁ ez maintenant que les touches de votre télécommande fonctionnent correctement, en commençant par la

touche de mise en veille STB (

stb

), les touches de réglage du volume (

vol

), puis les touches 1 à 43

(voir le tableau de description des fonctions). Ignorez la touche AV (

) et la touche de mise en veille TV

(

6) Si votre appareil ne réagit pas ou qu‘il ne réagit que partiellement aux commandes des touches, répétez les

étapes 3 à 5 en utilisant le code suivant dans la liste de codes.

7) Si votre appareil réagit correctement à toutes les fonctions, votre m_2 est correctement programmée et peut

être utilisée. Notez le code utilisé à titre de référence.

Codes de programmation utilisés

TV STB

Programmation automatique du téléviseur en fonction de la marque

Vous pouvez également choisir de procéder à la programmation en lançant une recherche automatique de la marque, notamment si vous n‘avez pas trouvé le code de votre téléviseur pour la programmation manuelle.

1) Allumez votre téléviseur.

2) Recherchez la marque de votre téléviseur dans la liste de marques fournie avec ce manuel. À chaque marque

correspond un code à trois caractères.

3) Appuyez sur la touche de mise en veille TV (

) et maintenez-la enfoncée jusqu‘à ce que la LED de

signalisation (

) clignote deux fois.

BA m_2 Universal, 135x215 mm CS6.indd 19BA m_2 Universal, 135x215 mm CS6.indd 19 11.09.2012 15:45:0111.09.2012 15:45:01

Page 20

4) À l‘aide des touches chiffrées, saisissez le code 1 0 0 3. La LED de signalisation ( ) clignote deux fois pour

conﬁ rmer que le mode Recherche a été activé.

5) Indiquez, à l‘aide des touches chiffrées, le code à trois caractères de la marque sélectionnée indiqué dans la

liste de marques. La LED de signalisation (

) clignote deux fois pour indiquer que le code a été accepté.

6) Maintenez la touche de mise en veille TV (

) de votre m_2 enfoncée jusqu‘à ce que votre téléviseur

s‘éteigne. Cette opération peut durer plusieurs minutes.

7) Dès que votre appareil s‘est éteint, conﬁ rmez la programmation en appuyant sur la touche OK (

) jusqu‘à

ce que la LED de signalisation (

) clignote deux fois.

8) Vériﬁ ez que votre télécommande fonctionne correctement à l‘aide de la touche de mise en veille TV (

) et

de la touche AV (

). Si votre téléviseur réagit correctement à toutes les fonctions, votre m_2 est correctement

programmée et peut être utilisée.

Remarque

Il peut arriver que votre télécommande m_2 trouve plusieurs codes correspondant à votre téléviseur lors de la recherche, mais que toutes les touches ne fonctionnent pas pour tous les codes. Dans ce cas, vous devez relancer la recherche (étapes 3 à 9) jusqu‘à trouver le code le plus approprié. La nouvelle recherche commence à partir de la dernière programmation enregistrée.

Programmation automatique du récepteur satellite ou du boîtier DVB-T/câble (STB) par marque

Vous pouvez également choisir de procéder à la programmation en lançant une recherche automatique de la marque, notamment si vous n‘avez pas trouvé le code de votre appareil pour la programmation manuelle.

1) Allumez votre récepteur satellite ou votre boîtier DVB-T/câble (STB) ainsi que votre téléviseur.

2) Recherchez la marque de votre appareil dans la liste des marques fournie avec ce manuel. À chaque marque

correspond un code à trois caractères.

3) Appuyez sur la touche de mise en veille STB (

stb

) et maintenez-la enfoncée jusqu‘à ce que la LED de

signalisation (

) clignote deux fois.

4) À l‘aide des touches chiffrées, saisissez le code 3 0 0 3. La LED de signalisation (

) clignote deux fois pour

conﬁ rmer que le mode Recherche a été activé.

5) Indiquez, à l‘aide des touches chiffrées, le code à trois caractères de la marque sélectionnée indiqué dans la

liste de marques. La LED de signalisation (

) clignote deux fois pour indiquer que le code a été accepté.

6) Maintenez la touche de mise en veille (

) de votre m_2 enfoncée jusqu‘à ce que votre appareil s‘éteigne.

Cette opération peut durer plusieurs minutes.

7) Dès que votre appareil s‘est éteint, conﬁ rmez la programmation en appuyant sur la touche OK (

) jusqu‘à

ce que la LED de signalisation (

) clignote deux fois.

8) Vériﬁ ez maintenant que les touches de votre télécommande fonctionnent correctement, en commençant par la

touche de mise en veille STB (

stb

), es touches de réglage du volume (

vol

), puis les touches 1 à 43

(voir le tableau de description des fonctions). Ignorez la touche AV (

) et la touche de mise en veille TV

(

9) Si votre appareil réagit correctement à toutes les fonctions, votre m_2 est correctement programmée et peut

être utilisée.

Remarque

Il peut arriver que votre télécommande m_2 trouve plusieurs code correspondant à votre appareil lors de la recherche, mais que toutes les touches ne fonctionnent pas pour tous les codes. Dans ce cas, vous devez relancer la recherche (étapes 3 à 9) jusqu‘à trouver le code le plus approprié. La nouvelle recherche commence à partir de la dernière programmation enregistrée.

Recherche automatique du téléviseur

Vous pouvez également choisir de procéder à une recherche automatique, notamment si vous n‘avez pas trouvé le code de votre téléviseur lors de la programmation manuelle ou lors de la programmation automatique par marque.

1) Allumez votre téléviseur.

2) Appuyez sur la touche de mise en veille TV (

) et maintenez-la enfoncée jusqu‘à ce que la LED de

signalisation (

) clignote deux fois. Si vous n‘appuyez pas assez longtemps, il est possible que le téléviseur

s‘éteigne. Dans ce cas, recommencez la programmation en allumant votre téléviseur.

3) À l‘aide des touches chiffrées, saisissez le code 1 0 0 1. La LED de signalisation (

) clignote deux fois pour

conﬁ rmer que le mode Recherche a été activé.

BA m_2 Universal, 135x215 mm CS6.indd 20BA m_2 Universal, 135x215 mm CS6.indd 20 11.09.2012 15:45:0411.09.2012 15:45:04

Page 21

4) Maintenez la touche de mise en veille ( ) de votre m_2 enfoncée jusqu‘à ce que votre téléviseur s‘éteigne.

Cette opération peut durer plusieurs minutes.

5) Dès que votre appareil s‘est éteint, conﬁ rmez la programmation en appuyant sur la touche OK (

) jusqu‘à

ce que la LED de signalisation (

) clignote deux fois.

6) Vériﬁ ez que votre télécommande fonctionne correctement à l‘aide de la touche de mise en veille TV (

) et

de la touche AV (

). Si votre téléviseur réagit correctement à toutes les fonctions, votre m_2 est correctement

programmée et peut être utilisée.

Remarque

Programmation automatique du récepteur satellite ou du boîtier DVB-T/câble (STB)

Vous pouvez également choisir de procéder à une recherche automatique, notamment si vous n‘avez pas trouvé le code de votre appareil lors de la programmation manuelle ou lors de la programmation automatique par marque.

1) Allumez votre téléviseur ainsi que votre récepteur satellite ou votre boîtier DVB-T/câble (STB).

2) Appuyez sur la touche de mise en veille STB (

stb

) et maintenez-la enfoncée jusqu‘à ce que la LED de

signalisation (

) clignote deux fois.

3) À l‘aide des touches chiffrées, saisissez le code 3 0 0 1. La LED de signalisation (

) clignote deux fois pour

conﬁ rmer que le mode Recherche a été activé.

4) Maintenez la touche de mise en veille STB (

stb

) de votre m_2 enfoncée jusqu‘à ce que votre appareil

s‘éteigne. Cette opération peut durer plusieurs minutes.

5) Dès que votre appareil s‘est éteint, conﬁ rmez la programmation en appuyant sur la touche OK (

) jusqu‘à

ce que la LED de signalisation (

) clignote deux fois.

6) Vériﬁ ez maintenant que les touches de votre télécommande fonctionnent correctement, en commençant par la

touche de mise en veille STB (

stb

), les touches de réglage du volume (

vol

), puis les touches 1 à 43

(voir le tableau de description des fonctions). Ignorez la touche AV (

) et la touche de mise en veille TV

(

7) Si votre appareil réagit correctement à toutes les fonctions, votre m_2 est correctement programmée et peut

être utilisée.

Remarque

Demande de code

Pour pouvoir noter les codes trouvés lors de la recherche, sélectionnez-les à l‘aide de la demande de code.

1) Appuyez sur la touche de mise en veille TV (

) ou sur la touche de mise en veille STB (

stb

) et

maintenez-la enfoncée jusqu‘à ce que la LED de signalisation (

) clignote deux fois.

2) Saisissez le code 0 0 0 2 à l‘aide des touches chiffrées. La LED de signalisation (

) clignote à nouveau deux

fois.

3) Appuyez sur la touche 1 et comptez combien de fois la LED de signalisation clignote : cela correspond au

premier chiffre.

4) Appuyez sur la touche 2 et comptez combien de fois la LED de signalisation clignote : cela correspond au

deuxième chiffre.

5) Appuyez sur la touche 3 et comptez combien de fois la LED de signalisation clignote : cela correspond au

troisième chiffre.

6) Appuyez sur la touche 4 et comptez combien de fois la LED de signalisation clignote : cela correspond au

quatrième chiffre.

Remarque

Pour le chiffre 0, la LED de signalisation ne clignote pas. Les étapes 3 à 6 peuvent être effectuées dans n‘importe quel ordre et aussi souvent que nécessaire.

BA m_2 Universal, 135x215 mm CS6.indd 21BA m_2 Universal, 135x215 mm CS6.indd 21 11.09.2012 15:45:0811.09.2012 15:45:08

Page 22

Fonction détection

Il est également possible, ou si vous ne trouvez pas le code de votre appareil ni en programmation manuelle, ni en programmation automatique par marque, d‘utiliser la fonction détection.

La fonction détection peut également être utilisée si certaines fonctions de touches de la télécommande d‘origine ne sont pas indiquées dans la banque de données.

Positionnement de la m_2 et télécommande d‘origine (test de portée)

Pour s‘assurer que la télécommande peut recevoir le signal, les deux télécommandes doivent être placées avec les diodes d‘émission face à face. La distance entre les deux télécommandes ne doit pas dépasser 5 cm.

Pour déterminer la position optimale pour la détection du code, vous pouvez utiliser le test de portée :

1) Appuyez sur la touche de mise en veille TV (

) ou sur la touche de mise en veille STB (

stb

) et

maintenez-la enfoncée jusqu‘à ce que la LED de signalisation (

) clignote deux fois.

2) Indiquez le code 0 0 1 1 avec les touches numériques. Le voyant DEL clignote de nouveau deux fois.

3) Maintenant, le voyant DEL orange s‘allume et vous indique la qualité des signaux reçus. Positionnez maintenant la télécommande d‘origine, appuyez sur n‘importe quelle touche et maintenez-la

enfoncée.

Modiﬁ ez la distance avec la télécommande m_2 jusqu‘à ce que le voyant DEL vert s‘allume.

Remarque

une lumière orange indique que la télécommande est opérationnelle et que la m_2 ne reçoit aucun signal. Une lumière rouge indique que le signal est trop faible (trop loin) ou trop fort (trop près). Une lumière verte indique une qualité de signal optimale (orientation optimale pour la détection).

4) Pour terminer le test de portée, appuyez sur la touche TV (

) ou STB (

stb

) pressée au préalable.

Remarque

L‘orientation optimale dépend de l‘intensité du signal de la télécommande d‘origine et peut donc varier pour chaque télécommande. Vous devez donc effectuer le test de portée avec chaque télécommande que vous souhaitez détecter aﬁ n de déterminer leur orientation optimale à cet effet.

Détection - Basic

1) Appuyez sur la touche de mise en veille TV (

) ou sur la touche de mise en veille STB (

stb

) et

maintenez-la enfoncée jusqu‘à ce que la LED de signalisation (

) clignote deux fois.

2) Indiquez le code 0 0 0 9 avec les touches numériques. Le voyant DEL clignote de nouveau deux fois.

3) Le voyant DEL vert s‘allume maintenant.

4) Appuyez sur la touche que vous souhaitez détecter sur la télécommande m_2, par ex. (

5) Le voyant DEL orange s‘allume et indique que la télécommande m_2 est maintenant prête à détecter.

6) Appuyez sur la touche souhaitée sur la télécommande d‘origine et maintenez-la enfoncée jusqu‘à ce que le

voyant DEL vert s‘éteigne.

Remarque

une lumière orange indique que la télécommande m_2 ne reçoit aucun signal. Une lumière rouge indique que le signal est trop faible (trop loin) ou trop fort (trop près).

7) Vous pouvez répéter les étapes 3 à 6 pour détecter d‘autres touches. Pour mémoriser et terminer la fonction

de détection, appuyez sur la touche TV (

) ou STB (

stb

) pressée au préalable.

Remarque

si les touches détectées ne fonctionnent pas correctement avec votre appareil, et en particulier si elles fonctionnent uniquement à la deuxième pression sur chaque touche, veuillez suivre la procédure Détection Advanced.

Détection - Avancé

1) Appuyez sur la touche de mise en veille TV (

) ou sur la touche de mise en veille STB (

stb

) et

maintenez-la enfoncée jusqu‘à ce que la LED de signalisation (

) clignote deux fois.

2) Indiquez le code 0 0 1 0 avec les touches numériques. Le voyant DEL clignote de nouveau deux fois.

3) Le voyant DEL vert s‘allume maintenant.

4) Appuyez sur la touche que vous souhaitez détecter sur la télécommande m_2, par ex. (

5) Le voyant DEL orange s‘allume et indique que la télécommande m_2 est maintenant prête à détecter.

BA m_2 Universal, 135x215 mm CS6.indd 22BA m_2 Universal, 135x215 mm CS6.indd 22 11.09.2012 15:45:1211.09.2012 15:45:12

Page 23

6) Appuyez sur la touche souhaitée sur la télécommande d‘origine et maintenez-la enfoncée jusqu‘à ce que le

voyant DEL vert s‘éteigne.

Remarque

une lumière orange indique que la télécommande m_2 ne reçoit aucun signal. Une lumière rouge indique que le signal est trop faible (trop loin) ou trop fort (trop près).

7) Appuyez sur la même touche sur la télécommande d‘origine et maintenez-la enfoncée jusqu‘à ce que le

voyant DEL vert s‘éteigne.

8) Vous pouvez répéter les étapes 3 à 7 pour détecter d‘autres touches. Pour mémoriser et terminer la fonction

de détection, appuyez sur la touche TV (

) ou STB (

stb

) pressée au préalable.

Réglage du volume à partir du téléviseur ou du récepteur satellite/du boîtier DVB-T/ câble (STB)

Généralement, le réglage du volume et la commande d‘arrêt du volume s‘utilisent sur le récepteur satellite ou le boîtier DVB-T/câble (STB).

Si vous souhaitez utiliser ces fonctions sur votre téléviseur, procédez comme suit.

1) Appuyez sur la touche de mise en veille TV (

) et maintenez-la enfoncée jusqu‘à ce que la LED de

signalisation (

) clignote deux fois.

2) Saisissez le code 0 0 0 4 à l‘aide des touches chiffrées. La LED de signalisation clignote à nouveau deux fois. Si vous souhaitez à nouveau utiliser les fonctions de volume sur le récepteur satellite ou le boîtier DVB-T/câble

(STB), procédez comme suit.

1) Appuyez sur la touche de mise en veille TV (

) et maintenez-la enfoncée jusqu‘à ce que la LED de

signalisation (

) clignote deux fois.

2) Saisissez le code 0 0 0 5 à l‘aide des touches chiffrées. La LED de signalisation clignote à nouveau deux fois.

Verrouillage des touches

Vous avez la possibilité de désactiver certaines fonctions inutilisées de la télécommande m_2.

1) Appuyez sur la touche de mise en veille STB (

stb

) et maintenez-la enfoncée jusqu‘à ce que la LED de

signalisation (

) clignote deux fois.

2) Saisissez le code 0 0 0 6 à l‘aide des touches chiffrées. La LED de signalisation clignote à nouveau deux fois.

3) Appuyez ensuite successivement sur toutes les touches dont vous souhaitez verrouiller la fonction.

4) Pour enregistrer, appuyez sur la touche de mise en veille STB (

stb

Remarque

Les touches chiffrées et de mise en veille (

) ne peuvent pas être verrouillées.

Remarque

si vous voulez réinitialiser les touches de verrouillage, veuillez réinitialiser complètement la télécommande. Voir la fonction « Supprimer les réglages (Reset) ».

Verrouillage des codes

Pour éviter toute programmation involontaire de la télécommande m_2, vous pouvez activer le verrouillage des codes.

1) Appuyez sur la touche de mise en veille TV (

) et maintenez-la enfoncée jusqu‘à ce que la LED de

signalisation (

) clignote deux fois.

2) Saisissez le code 0 0 0 7 à l‘aide des touches chiffrées. La LED de signalisation clignote à nouveau deux fois.

3) La télécommande est désormais verrouillée contre toute reprogrammation.

Remarque

Lorsque le verrouillage des codes est activé, la LED de signalisation (

) de la télécommande m_2 émet un

clignotement long au lieu de deux clignotements courts en cas de tentative de programmation.

Remarque

Répétez les étapes 1 à 3 si vous souhaitez désactiver le verrouillage des codes.

Supprimer les réglages (Reset)

1. Appuyez sur la touche de mise en veille TV (

) et maintenez-la enfoncée jusqu’à ce que la LED de

signalisation (

) clignote deux fois.

BA m_2 Universal, 135x215 mm CS6.indd 23BA m_2 Universal, 135x215 mm CS6.indd 23 11.09.2012 15:45:1511.09.2012 15:45:15

Page 24

2. À l’aide des touches chiffrées, saisissez le code 0 0 0 0. La LED de signalisation ( ) clignote deux fois pour

conﬁ rmer que votre télécommande m_2 a été réinitialisée.

Remarque

avec la fonction « Supprimer les réglages (Reset) » votre télécommande m_2 perd toutes les programmations et retourne à l’état de livraison.

Remarques concernant la protection de l‘environnement

Conformément à la directive européenne 2002/96/CE, et aﬁ n d©atteindre un certain nombre d©objectifs en matière de protection de l©environnement, les règles suivantes doivent être appliquées.

Elles concernent les déchets d©équipement électriques et électroniques. Le pictogramme „picto“ présent sur le produit, son manuel d©utilisation ou son emballage indique que le produit est soumis à cette réglementation. Le consommateur doit retourner le produit usager aux points de collecte prévus à cet effet. Il peut aussi le remettre à un revendeur.En permettant enﬁ n le recyclage des produits, le consommateur contribuera à la protection de notre environnement. C©est un acte écologique.

GARANTIE

Vous bénéﬁ ciez de deux ans de garantie sur votre télécommande à compter de la date d‘achat. En cas de garantie, veuillez vous adresser directement au revendeur.

BA m_2 Universal, 135x215 mm CS6.indd 24BA m_2 Universal, 135x215 mm CS6.indd 24 11.09.2012 15:45:1811.09.2012 15:45:18

Page 25

MANUALE D‘USO

Telecomando universale m_2 ruwido

Grazie per aver scelto un telecomando universale Ruwido. Il Suo nuovo telecomando sostituisce il telecomando originale del Suo televisore, nonchè il telecomando del ricevitore satellitare o del decoder digitale terrestre/TV via cavo (di seguito denominato anche STB).

Si prega di leggere attentamente tutte le istruzioni e di conservarle in modo da poterle consultare al momento opportuno. Per ulteriori dettagli e altre informazioni, visitare il sito www.ruwido-consumer.com. Per qualsiasi domanda è possibile rivolgersi al numero verde gratuito 00800 31133113.

Con l‘aiuto delle presenti istruzioni per l‘uso, nonchè della relativa lista di codici e marche, è possibile programmare il telecomando come segue:

a) mediante programmazione manuale, inserendo i codici a quattro cifre presenti nell‘elenco codici; b) mediante programmazione automatica in base alla marca (Brand) inserendo il codice a tre cifre presente

nell‘elenco Brand; c) tramite una funzione di ricerca automatica d) o tramite apprendimento dei codici del telecomando originale. Si consiglia di iniziare con la programmazione manuale.

Modalità di funzionamento TV e TV+STB

Il Suo nuovo telecomando m_2 presenta due diverse modalità di funzionamento. Con questo telecomando è possibile comandare sia il sintonizzatore digitale integrato nel televisore (DVB-T/S/C), sia il ricevitore satellitare esterno e/o un decoder digitale terrestre/Tv via cavo (STB).

Con la modalità di funzionamento preimpostata alla consegna (TV) tutti i tasti del telecomando m_2 comandano il televisore.

Programmando un codice STB (manualmente o con ricerca automatica), il Suo telecomando m_2 passa nella seconda modalità di funzionamento (TV+STB). In questa modalità funzionano esclusivamente i tasti di standby TV (

) e AV ( av) per il televisore. Tutti gli altri tasti comandano il ricevitore satellitare e/o il decoder digitale terrestre/Tv via cavo (STB). In questo modo, con il nuovo telecomando m_2 non sarà più necessario passare dalla TV all’STB.

Se dopo una programmazione STB si desidera riportare il telecomando m_2 alla prima modalità di funzionamento (TV), resettare completamente il telecomando. Vedere la funzione “Cancellazione impostazioni (Reset)”.

Inserimento e sostituzione delle batterie

Il vostro m_2 telecomando è alimentato da due batterie da 3 volt al litio (CR 2032). Inserire le batterie nell‘apposito vano e nel senso ivi indicato. Prestare particolare attenzione a non invertire la polarità. Smaltire le batterie scariche rispettando le normative locali vigenti.

Avvertenza

Il Suo telecomando m_2 dispone di una memoria temporanea interna che mantiene la programmazione anche dopo la sostituzione delle batterie.

Si consiglia di utilizzare esclusivamente batterie nuove. Non utilizzare mai insieme batterie vecchie e nuove, poichè ciò inﬂ uisce negativamente sulle prestazioni del Suo telecomando, nonchè sulla durata delle batterie stesse.

Informazioni generali

Il Suo m_2 è dotato di un meccanismo di protezione a 5 secondi. Per ogni passo della programmazione è necessario premere un tasto entro 5 secondi; in caso contrario il telecomando torna alla modalità di funzionamento normale.

Avvertenza

Due brevi lampeggi del LED di segnalazione indicano che l‘inserimento è confermato, mentre un lampeggio lungo indica un‘interruzione.

Nel caso in cui si stato inserito un codice numerico errato, premere un tasto qualsiasi e attendere un lampeggio lungo del LED di segnalazione. A questo punto si potrà proseguire con l‘inserimento in base alla procedura indicata.

BA m_2 Universal, 135x215 mm CS6.indd 25BA m_2 Universal, 135x215 mm CS6.indd 25 11.09.2012 15:45:1811.09.2012 15:45:18

Page 26

Descrizione delle funzioni

Modalità di funzionamento 1 (TV)

Modalità di funzionamento 2 (TV + STB)

Simbolo Funzione TV Funzione TV Funzione STB

Standby TV (Accensione/spegnimento)

stb

Standby STB

(Accensione/spegnimento)

LED indicatore LED indicatore LED indicatore

AV AV

Elenco preferiti Elenco preferiti

Guida televisiva elettronica

Informazioni Informazioni Cursore su Cursore su Cursore giù Cursore giù Cursore sinistra Cursore sinistra Cursore destra Cursore destra

OK OK

Commutazione tra il sintonizzatore analogico e digitale

Esci Esci

Opt Opt Rosso Rosso Verde Verde Giallo Giallo Blu Blu

vol

Volume+ Volume+ *) Volume+ Muto Muto *) Muto

prog

Programma+ Programma+

vol

Volume- Volume- *) Volume-

Menu Menu

prog

Programma- ProgrammaAccendere il televideo Accendere il televideo Spegnere il televideo Commutazione formato

16:9

Commutazione formato 16:9

Registrazione Riavvolgere Play(premere

brevemente) / Pause(premere a lungo)

Stop Avanzamento veloce

*) solo se si desidera la funzione «Comandi di regolazione del volume sull‘apparecchio televisivo».

Generalmente queste funzioni vengono fornite sul ricevitore satellitare e/o sul decoder digitale terrestre/TV via cavo (STB).

BA m_2 Universal, 135x215 mm CS6.indd 26BA m_2 Universal, 135x215 mm CS6.indd 26 11.09.2012 15:45:1911.09.2012 15:45:19

Page 27

Programmazione manuale del televisore

1) Accendere il televisore.

2) Cercare la marca del proprio televisore sotto la voce «TV» nell‘elenco codici. Vengono visualizzati uno o più

codici a 4 cifre per ciascuna marca.

Avvertenza

Sul sito web www.ruwido-consumer.com è possibile inserire direttamente il numero del modello del proprio apparecchio nella ricerca codici dell‘area di supporto per poter trovare il codice corrispondente. In questo modo si può evitare di dover effettuare diversi tentativi con vari codici.

3) Tenere premuto il tasto di standby TV (

) ﬁ nchè il LED di segnalazione ( ) lampeggia per due volte.

4) Utilizzando i tasti numerici inserire il primo codice a 4 cifre della marca selezionata dall‘elenco dei codici. Il

LED di segnalazione (

) lampeggia due volte per confermare che il codice è stato accettato.

5) Veriﬁ care il corretto funzionamento del Suo telecomando con il tasto di standby TV

) e il tasto AV ( av)

6) Nel caso in cui il televisore non rispondesse, o rispondesse solo parzialmente, ai comandi impartiti mediante i

tasti, ripetere i punti da 3 a 5 utilizzando il successivo codice dell‘elenco.

7) Se il televisore risponde regolarmente a tutte le funzioni, il Suo m_2 è correttamente programmato e si può

procedere all’utilizzo. Si prega di annotare il codice impiegato come riferimento.

Programmazione manuale del ricevitore satellitare e/o del decoder digitale terrestre/TV via cavo (STB)

1) Accendere il ricevitore satellitare o il decoder digitale terrestre/TV via cavo (STB) e il televisore.

2) Cercare la marca del proprio apparecchio sotto la voce «STB» nell‘elenco codici. Vengono visualizzati uno o

più codici a 4 cifre per ciascuna marca.

Avvertenza

3) Tenere premuto il tasto di standby STB (

stb

) ﬁ nchè il LED di segnalazione ( ) lampeggia per due volte.

4) Utilizzando i tasti numerici inserire il primo codice a 4 cifre della marca selezionata dall‘elenco dei codici. Il

LED di segnalazione (

) lampeggia due volte per confermare che il codice è stato accettato.

5) Veriﬁ care quindi il corretto funzionamento di tutti i tasti del Suo telecomando, a partire dal tasto di standby

STB (

stb

) e dai tasti di regolazione del volume (

vol

), e continuando quindi con i tasti che vanno dal

numero 1 al numero 43 (in base alla tabella che descrive le varie funzioni). Il tasto AV (

) e il tasto di standby

TV (

) non vanno sottoposti a veriﬁ ca.

6) Nel caso in cui l‘apparecchio non rispondesse, oppure rispondesse solo parzialmente, ai comandi impartiti

mediante i tasti, ripetere i punti da 3 a 5 utilizzando il codice successivo dell‘elenco.

7) Se l‘apparecchio risponde regolarmente a tutte le funzioni, il m_2 è correttamente programmato e si può

procedere all’utilizzo. Si prega di annotare il codice impiegato come riferimento.

Codici di programmazione utilizzati dall‘utente

TV STB

Programmazione automatica del televisore in base alla marca (Brand)

In alternativa, o nel caso in cui durante la programmazione manuale non sia stato trovato il codice corretto per il proprio televisore, è possibile utilizzare per la programmazione la ricerca automatica in base alla marca (Brand).

1) Accendere il televisore.

2) Cercare la marca del proprio televisore nell‘apposito elenco fornito in appendice al presente libretto delle

istruzioni. Per ciascuna marca è presente un codice Brand a 3 cifre.

3) Tenere premuto il tasto di standby TV (

) ﬁ nchè il LED di segnalazione ( ) lampeggia per due volte.

4) Inserire il codice 1 0 0 3 utilizzando i tasti numerici. Il LED di segnalazione (

) lampeggia due volte per

confermare che la modalità di ricerca sia stata attivata.

5) Utilizzando i tasti numerici inserire il primo codice a 3 cifre della marca selezionata dall‘elenco dei Brand. Il

LED di segnalazione (

) lampeggia due volte per confermare che il codice è stato accettato.

BA m_2 Universal, 135x215 mm CS6.indd 27BA m_2 Universal, 135x215 mm CS6.indd 27 11.09.2012 15:45:2411.09.2012 15:45:24

Page 28

6) Tenere premuto il tasto di standby TV (

) del Suo m_2 ﬁ nchè l‘apparecchio televisivo non si spegne.

Questa procedura può durare diversi minuti.

7) Non appena l‘apparecchio si è spento, premere il tasto OK (

) per confermare la programmazione ﬁ nchè il

LED di segnalazione (

) lampeggia per due volte.

8) Veriﬁ care il corretto funzionamento del Suo telecomando con il tasto di standby TV (

) e il tasto AV ( av). Se il televisore risponde regolarmente a tutte le funzioni, il Suo m_2 è correttamente programmato e può procedere all’utilizzo.

Avvertenza

È possibile che durante la ricerca il Suo telecomando m_2 trovi più codici, che corrispondono al televisore in questione, ma, a seconda del codice, non tutti i tasti funzionino. In questo caso si dovrà avviare una nuova ricerca (punti da 3 a 9) ﬁ nchè non si sarà trovato il codice più adatto. La nuova ricerca ha inizio con l‘ultimo codice memorizzato nella precedente ricerca.

Programmazione automatica del ricevitore satellitare e/o del decoder digitale terrestre/ TV via cavo (STB) in base alla marca (Brand)

In alternativa, o nel caso in cui durante la programmazione manuale non sia stato trovato il codice corretto per il proprio apparecchio, è possibile utilizzare per la programmazione la ricerca automatica in base alla marca (Brand).

1) Accendere il ricevitore satellitare o il decoder digitale terrestre/TV via cavo (STB) e il televisore.

2) Cercare la marca (Brand) del proprio apparecchio nell‘apposito elenco fornito in appendice al presente libretto di istruzioni. Per ciascuna marca è presente un codice Brand a 3 cifre.

3) Tenere premuto il tasto di standby STB (

stb

) ﬁ nchè il LED di segnalazione ( ) lampeggia per due volte.

4) Inserire il codice 3 0 0 3 utilizzando i tasti numerici. Il LED di segnalazione (

) lampeggia due volte per

confermare che la modalità di ricerca sia stata attivata.

5) Utilizzando i tasti numerici inserire il primo codice a 3 cifre della marca selezionata dall‘elenco dei Brand. Il LED di segnalazione (

) lampeggia due volte per confermare che il codice è stato accettato.

6) Tenere premuto il tasto di standby (

) del Suo m_2 ﬁ nchè l‘apparecchio non si spegne. Questa procedura

può durare diversi minuti.

7) Non appena l‘apparecchio si è spento, premere il tasto OK (

) per confermare la programmazione ﬁ nchè il

LED di segnalazione (

) lampeggia per due volte.

8) Veriﬁ care quindi il corretto funzionamento di tutti i tasti del Suo telecomando, a partire dal tasto di standby STB (

stb

) e dai tasti di regolazione del volume (

vol

), e continuando quindi con i tasti che vanno dal

numero 1 al numero 43 (in base alla tabella che descrive le varie funzioni). Il tasto AV (

) e il tasto di standby

TV (

) non vanno sottoposti a veriﬁ ca.

9) Se l‘apparecchio risponde regolarmente a tutte le funzioni, il Suo m_2 è correttamente programmato e si può procedere all’utilizzo.

Avvertenza

È possibile che durante la ricerca il Suo telecomando m_2 trovi più codici, che corrispondono all‘apparecchio in questione, ma, a seconda del codice, non tutti i tasti funzionino. In questo caso si dovrà avviare una nuova ricerca (punti da 3 a 9) ﬁ nchè non si sarà trovato il codice più adatto. La nuova ricerca ha inizio con l‘ultimo codice memorizzato nella precedente ricerca.

Ricerca automatica del televisore

In alternativa, o nel caso in cui sia con la programmazione manuale che con quella automatica, in base alla marca, non sia possibile trovare il codice corretto per il proprio televisore, è possibile utilizzare la ricerca automatica.

1) Accendere il televisore.

2) Tenere premuto il tasto di standby TV (

) ﬁ nchè il LED di segnalazione ( ) lampeggia per due volte. Una pressione eccessivamente breve del tasto potrebbe causare lo spegnimento del televisore. In caso di nuova programmazione si prega di iniziare accendendo il televisore.

3) Inserire il codice 1 0 0 1 utilizzando i tasti numerici. Il LED di segnalazione (

) lampeggia due volte per

confermare che la ricerca automatica sia stata attivata.

4) Tenere premuto il tasto di standby (

) del Suo m_2 ﬁ nchè il televisore non si spegne. Questa procedura può

durare diversi minuti.

5) Non appena l‘apparecchio si è spento, premere il tasto OK (

) per confermare la programmazione ﬁ nchè il

LED di segnalazione (

) lampeggia per due volte.

BA m_2 Universal, 135x215 mm CS6.indd 28BA m_2 Universal, 135x215 mm CS6.indd 28 11.09.2012 15:45:2711.09.2012 15:45:27

Page 29

6) Veriﬁ care il corretto funzionamento del Suo telecomando con il tasto di standby TV (

) e il tasto AV ( av). Se il televisore risponde regolarmente a tutte le funzioni, il Suo m_2 è correttamente programmato e può procedere all’utilizzo.

Avvertenza

È possibile che durante la ricerca il Suo telecomando m_2 trovi più codici che corrispondono al televisore in questione, ma, a seconda del codice, non tutti i tasti funzionino. In questo caso si dovrà avviare una nuova ricerca (punti da 2 a 6) ﬁ nchè non si sarà trovato il codice più adatto. La nuova ricerca ha inizio con l‘ultimo codice memorizzato nella precedente ricerca.

Ricerca automatica del ricevitore satellitare e/o del decoder digitale terrestre/TV via cavo (STB)

In alternativa, o nel caso in cui sia con la programmazione manuale che con quella automatica, in base alla marca, non sia possibile trovare il codice corretto per il proprio apparecchio, è possibile utilizzare la ricerca automatica.

1) Accendere il ricevitore satellitare o il decoder digitale terrestre/TV via cavo (STB) e il televisore.

2) Tenere premuto il tasto di standby STB (

stb

) ﬁ nchè il LED di segnalazione ( ) lampeggia per due volte.

3) Inserire il codice 3 0 0 1 utilizzando i tasti numerici. Il LED di segnalazione (

) lampeggia due volte per

confermare che la ricerca automatica sia stata attivata.

4) Tenere premuto il tasto di standby STB (

stb

) del Suo m_2 ﬁ nchè il televisore non si spegne. Questa

procedura può durare diversi minuti.

5) Non appena l‘apparecchio si è spento, premere il tasto OK (

) per confermare la programmazione ﬁ nchè il

LED di segnalazione (

) lampeggia per due volte.

6) Veriﬁ care quindi il corretto funzionamento di tutti i tasti del Suo telecomando, a partire dal tasto di standby STB (

stb

) e dai tasti di regolazione del volume (

vol

), e continuando quindi con i tasti che vanno dal

numero 1 al numero 43 (in base alla tabella che descrive le varie funzioni). Il tasto AV (

) e il tasto di standby

TV (

) non vanno sottoposti a veriﬁ ca.

7) Se l‘apparecchio risponde regolarmente a tutte le funzioni, il Suo m_2 è correttamente programmato e si può procedere all’utilizzo.

Avvertenza

È possibile che durante la ricerca il Suo telecomando m_2 trovi più codici, che corrispondono all‘apparecchio in questione, ma, a seconda del codice, non tutti i tasti funzionino. In questo caso si dovrà avviare una nuova ricerca (punti da 2 a 7) ﬁ nchè non si sarà trovato il codice più adatto. La nuova ricerca ha inizio con l‘ultimo codice memorizzato nella precedente ricerca.

Richiesta codice

Per poter annotare i codici trovati con la ricerca automatica, selezionarli mediante richiesta codice:

1) Tenere premuto il tasto di standby TV (

) o il tasto di standby STB (

stb

), ﬁ nchè il LED di segnalazione

(

) lampeggia due volte.

2) Inserire il codice 0 0 0 2 utilizzando i tasti numerici. Il LED di segnalazione (

) lampeggia nuovamente per

due volte.

3) Premere 1 e contare il numero di lampeggi del LED di segnalazione; questa è la prima cifra.

4) Premere 2 e contare il numero di lampeggi del LED di segnalazione; questa è la seconda cifra.

5) Premere 3 e contare il numero di lampeggi del LED di segnalazione; questa è la terza cifra.

6) Premere 4 e contare il numero di lampeggi del LED di segnalazione; questa è la quarta cifra.

Avvertenza

Con la cifra 0 il LED di segnalazione non lampeggia. I passi da 3 a 6 possono essere eseguiti in qualunque sequenza e frequenza.

Funzione di acquisizione

In alternativa o se è assente nella programmazione manuale e nella programmazione automatica per contrassegnare il codice corretto per il dispositivo, è possibile utilizzare la funzione di acquisizione.

La funzione di acquisizione può essere utilizzata anche se determinate funzioni tasti del telecomando originali non sono incluse nel database.

BA m_2 Universal, 135x215 mm CS6.indd 29BA m_2 Universal, 135x215 mm CS6.indd 29 11.09.2012 15:45:3111.09.2012 15:45:31

Page 30

Posizionamento del telecomando originale e m_2 (test portata)

Per assicurarsi che il telecomando possa ricevere e trasmettere il segnale, i diodi di trasmissione dei due apparecchi devono essere l‘uno di fronte all‘altro. La distanza tra i due telecomandi non deve essere maggiore di 5 cm.

È possibile determinare la posizione ottimale per la programmazione dei codici usando il test di portata:

1) Tenere premuto il tasto di standby TV (

) o il tasto di standby STB (

stb

), ﬁ nchè il LED di segnalazione

(

) lampeggia due volte.

2) Inserire il codice 0 0 1 1 con i tasti numerici. Il LED indicatore lampeggia due volte ancora.

3) Ora il LED indicatore diventa arancione e mostra la qualità dei segnali ricevuti.

Posizionare ora il telecomando originale e tenere premuto un tasto qualsiasi.

Cambiare la distanza dal telecomando m_2 ﬁ nché il LED indicatore è verde.

Avvertenza

La luce arancione indica il campo in cui il m_2 non riceve alcun segnale. La luce rossa del LED indica che il segnale è troppo debole (troppo lontano) o troppo forte (troppo vicino) La luce del LED verde indica che il segnale di ottima qualità del segnale (l‘orientamento ottimale per l‘acquisizione).

4) Per fermare il tasto di prova prima serie, premere il tasto TV- (

) o STB- (

stb

Avvertenza

L‘allineamento ottimale dipende dalla forza di trasmissione dal telecomando originale e può quindi variare per ogni distanza. Si dovrebbe quindi testare la distanza con qualsiasi telecomando che si desidera programmare al ﬁ ne di trovare la distanza ottimale.

Programmazione base

1) Tenere premuto il tasto di standby TV (

) o il tasto di standby STB (

stb

), ﬁ nchè il LED di segnalazione

(

) lampeggia due volte.

2) Inserire il codice 0 0 0 9 con i tasti numerici. Il LED indicatore lampeggia due volte ancora.

3) Ora la luce del LED indicatore è verde.

4) Premere il pulsante sul telecomando m_2 che si vuole programmare, per esempio (

5) La luce del LED è di colore arancione e indica che il telecomando m_2 è ora pronto per essere programmato.

6) Premere e tenere premuto il tasto desiderato del telecomando originale ﬁ no a quando il segnale verde del LED non si spegne.

Avvertenza

La luce arancione indica il campo in cui il m_2 non riceve alcun segnale. La luce rossa del LED indica che il segnale è troppo debole (troppo lontano) o troppo forte (troppo vicino).

7) È possibile ripetere i passaggi 3-6 per più pulsanti. Per fermare il tasto di prova prima serie, premere il tasto TV (

) o STB (

stb

Avvertenza

Se i tasti programmati non funzionano correttamente o, in particolare, se solo un tasto su due funziona, bisogna eseguire la programmazione avanzata.

Programmazione avanzata

1) Tenere premuto il tasto di standby TV (

) o il tasto di standby STB (

stb

), ﬁ nchè il LED di segnalazione

(

) lampeggia due volte.

2) Inserire il codice 0 0 1 0 con i tasti numerici. Il LED indicatore lampeggia due volte ancora.

3) Ora la luce del LED indicatore è verde.

4) Premere il pulsante sul telecomando m_2 che si vuole programmare, per esempio (

5) La luce del LED è di colore arancione e indica che il telecomando m_2 è ora pronto per essere programmato.

6) Premere e tenere premuto il tasto desiderato del telecomando originale ﬁ no a quando il segnale verde del LED non si spegne.

Avvertenza

La luce arancione indica il campo in cui il m_2 non riceve alcun segnale. La luce rossa del LED indica che il segnale è troppo debole (troppo lontano) o troppo forte (troppo vicino)

7) Premere e tenere premuto il tasto desiderato del telecomando originale ﬁ no a quando il segnale verde del LED non si spegne.

BA m_2 Universal, 135x215 mm CS6.indd 30BA m_2 Universal, 135x215 mm CS6.indd 30 11.09.2012 15:45:3411.09.2012 15:45:34

Page 31

8) È possibile ripetere i passaggi 3-7 per programmare il pulsante successivo. Per fermare il tasto di prova prima serie, premere il tasto TV (

) o STB (

stb

Comandi della regolazione del volume della TV, del ricevitore satellitare e/o del decoder digitale terrestre/TV via cavo (STB)

Generalmente la regolazione del volume e il silenziamento vengono comandati sul ricevitore satellitare e/o sul decoder digitale terrestre/TV via cavo (STB).

Se si desidera disporre dei comandi di queste funzioni sull‘apparecchio TV, seguire la procedura riportata di seguito.

1) Tenere premuto il tasto di standby TV (

), ﬁ nchè il LED di segnalazione ( ) lampeggia due volte.

2) Inserire il codice 0 0 0 4 utilizzando i tasti numerici. Il LED di segnalazione lampeggia nuovamente per due volte.

Se si desidera riportare i comandi di regolazione del volume sul ricevitore satellitare o sul decoder digitale terrestre/TV via cavo (STB), seguire la procedura riportata di seguito.

1) Tenere premuto il tasto di standby TV (

), ﬁ nchè il LED di segnalazione ( ) lampeggia due volte.

2) Inserire il codice 0 0 0 5 utilizzando i tasti numerici. Il LED di segnalazione lampeggia nuovamente per due volte.

Blocco tasti

È possibile disattivare singole funzioni non utilizzate del telecomando m_2.

1) Tenere premuto il tasto di standby STB (

stb

), ﬁ nchè il LED di segnalazione ( ) lampeggia due volte.

2) Inserire il codice 0 0 0 6 utilizzando i tasti numerici. Il LED di segnalazione lampeggia nuovamente per due volte.

3) Premere, uno alla volta, tutti i tasti di cui si vuole bloccare la funzione.

4) Per memorizzare, premere il tasto di standby STB (

stb

Avvertenza

I tasti numerici, nonchè quelli di Standby (

) non possono essere bloccati.

Avvertenza

Se si desidera ripristinare il blocco tasti, resettare completamente il telecomando. Vedere la funzione “Cancellazione impostazioni (Reset)”.

Blocco codice

Per impedire che il telecomando m_2 venga programmato per errore, è possibile attivare un blocco codice.

1) Tenere premuto il tasto di standby TV (

), ﬁ nchè il LED di segnalazione ( ) lampeggia due volte.

2) Inserire il codice 0 0 0 7 utilizzando i tasti numerici. Il LED di segnalazione lampeggia nuovamente per due volte.

3) A questo punto il telecomando è protetto da un‘eventuale nuova programmazione

Avvertenza

L‘attivazione del blocco codice è riconoscibile dal fatto che, se si tenta di effettuare una programmazione, il LED di segnalazione (

) del telecomando m_2 lampeggia una volta a lungo e non due volte brevemente.

Avvertenza

Se si vuole nuovamente disattivare il blocco codice, ripetere i punti da 1 a 3.

Cancellazione impostazioni (Reset)

1. Tenere premuto il tasto di standby TV (

) ﬁ nché il LED di segnalazione ( ) lampeggia per due volte.

2. Inserire il codice 0 0 0 0 utilizzando i tasti numerici. Il LED di segnalazione (

) lampeggia due volte per

confermare che è stato resettato il telecomando m_2.

Avvertenza

Con la funzione “Cancellazione impostazioni (Reset)” il telecomando m_2 perde tutte le programmazioni e si ritrova allo stato iniziale di consegna.

BA m_2 Universal, 135x215 mm CS6.indd 31BA m_2 Universal, 135x215 mm CS6.indd 31 11.09.2012 15:45:3711.09.2012 15:45:37

Page 32

Informazioni per protezione ambientale

Dopo l‘implementazione della Direttiva Europea 2002/96/EU nel sistema legale nazionale, ci sono le seguenti applicazioni: I dispositivi elettrici ed elettronici non devono essere considerati riﬁ uti domestici. I consumatori sono obbligati dalla legge a restituire I

dispositivi elettrici ed elettronici alla ﬁ ne della loro vita utile ai punti di raccolta collerici preposti per questo scopo o nei punti vendita. Dettagli di quanto riportato sono deﬁ niti dalle leggi nazionali di ogni stato. Questo simbolo sul prodotto, sul manuale d‘istruzioni o sull‘imballo indicano che questo prodotto è soggetto a queste regole. Dal riciclo, e re-utilizzo del material o altre forme di utilizzo di dispositivi obsoleti, voi renderete un importante contributo alla protezione dell‘ambiente.

GARANZIA

Per il telecomando, viene fornita una garanzia valida per due anni dalla data di acquisto. Si prega di contattare direttamente il rivenditore per la richiesta di garanzia.

BA m_2 Universal, 135x215 mm CS6.indd 32BA m_2 Universal, 135x215 mm CS6.indd 32 11.09.2012 15:45:4111.09.2012 15:45:41

Page 33

Muchas gracias por haber elegido un mando a distancia universal de ruwido. Su nuevo mando a distancia sirve para manejar tanto su televisor como su receptor vía satélite o DVB-T/receptor de televisión por cable (denominado también STB a partir de ahora). Lea con atención todas las instrucciones y guarde este manual para que pueda consultarlo en el futuro. Puede obtener información más detallada en nuestra página web www. ruwido-consumer.com. Si tiene alguna consulta, puede ponerse en contacto en todo momento con la línea gratuita de información al cliente de ruwido 00800 31133113.

Con la ayuda de estas instrucciones de uso, así como de la correspondiente lista de códigos y marcas puede programar su mando a distancia tal y como se indica a continuación:

a) Mediante programación manual, introduciendo un código de cuatro cifras de la lista de códigos, b) Mediante programación automática según la marca, introduciendo el código de tres cifras de la lista de

marcas

c) mediante una función de búsqueda automática d) o mediante el aprendizaje de los códigos de control remoto originales. Recomendamos empezar con la programación automática.

Modo de funcionamiento del TV y del TV+STB

Su nuevo mando a distancia m_2 tiene dos modos de funcionamiento diferentes. Por eso Usted puede usar tanto el sintonizador digital integrado del televisor como el receptor externo de satélite, es decir, el Decodiﬁ cador de Televisión Digital (STB).

En el primer modo de funcionamiento (TV) predeterminado tras la entrega, todas las teclas del mando a distancia m_2 sirven para el televisor.

Tan pronto como programe un código STB (tanto por búsqueda manual como automática) su mando a distancia m_2 cambia al segundo modo de funcionamiento (TV+STB). En este modo de funcionamiento sólo sirven las teclas TV-Standby (

) y AV ( av) para el televisor. Todas las demás teclas sirven para el receptor de satélite, es decir, el Decodiﬁ cador de Televisión Digital (STB). Por lo tanto con el nuevo mando a distancia m_2 ya no es necesario cambiar de TV a Decodiﬁ cador de Televisión Digital.

¿Le gustaría que el mando a distancia digital m_2 vuelva al primer modo de funcionamiento (TV) después de una programación del Decodiﬁ cador de Televisión Digital? Reinicialice completamente el mando a distancia. Vea la función „reinicializar (Reset)“.

Introducción y cambio de las pilas

Su mando a distancia m_2 funciona con dos pilas de 3 voltios (CR 2032). Coloque las pilas siguiendo las marcas del compartimento de las pilas. Compruebe especialmente que la polaridad es correcta. Elimine las pilas gastadas conforme a las disposiciones locales.

Nota

Su mando a distancia m_2 dispone de una memoria intermedia interna, de tal forma que la programación se conserva incluso después de cambiar las pilas.

Le recomendamos que use exclusivamente pilas nuevas. Nunca combine pilas usadas y nuevas ya que esto puede inﬂ uir de forma negativa sobre el rendimiento de su mando a distancia y la vida útil de las pilas.

Información general

Su mando a distancia m_2 está equipado con un mecanismo de protección de 5 segundos. Con cada paso de programación es necesario pulsar una tecla dentro de un intervalo de 5 segundos, de lo contrario, el mando a distancia vuelve al modo de mando regular.

Nota

Mediante dos destellos breves del LED señalizador se conﬁ rma la introducción de datos, un destello largo indica una cancelación. Si ha introducido un número de código de forma incorrecta, pulse cualquier tecla y espere hasta que el LED señalizador emita un destello largo. A continuación puede continuar la introducción de datos según las instrucciones.

MANUAL DE INSTRUCCIONES

mando a distancia universal m_2 ruwido

BA m_2 Universal, 135x215 mm CS6.indd 33BA m_2 Universal, 135x215 mm CS6.indd 33 11.09.2012 15:45:4111.09.2012 15:45:41

Page 34

Descripción del funcionamiento

Modo de funcionamiento 1 (TV)

Modo de funcionamiento 2 (TV + STB)

Símbolo Función TV Función TV Función STB

TV Standby

stb

STB Standby Señal LED Señal LED Señal LED

AV AV

Lista de favoritos Lista de favoritos

Programa de televisión electrónico

Información Información Cursor arriba Cursor arriba Cursor abajo Cursor abajo Cursor izquierda Cursor izquierda Cursor derecha Cursor derecha

OK OK

Conmutación entre sintonizador analógico y digital

Salir Salir

Opc. Opc. Rojo Rojo Verde Verde Amarillo Amarillo Azul Azul

vol

Volumen+ Volumen+ *) Volumen+ Silenciar Silenciar *) Silenciar

prog

Programa+ Programa+

vol

Volumen– Volumen– *) Volumen–

Menú Menú

prog

Programa– Programa– Activar teletexto Activar teletexto Desactivar teletexto Cambio a formato 16:9 Cambio a formato 16:9

Grabación Rebobinar Reproducción (pulsación

breve)/pausa (pulsación larga)

Parada Avanzar

*) solo si se desea la función «Manejo de la función del volumen en el televisor».

Pro defecto, estas funciones se manejan a través de su receptor vía satélite o su DVB-T/receptor de televisión por cable (STB).

BA m_2 Universal, 135x215 mm CS6.indd 34BA m_2 Universal, 135x215 mm CS6.indd 34 11.09.2012 15:45:4111.09.2012 15:45:41

Page 35

Programación manual del televisor

1) Encienda su televisor.

2) Consulte la marca de su televisor en el apartado «TV» de la lista de códigos. Para cada marca se muestran

uno o varios códigos de 4 cifras.

Nota

En nuestra página web www.ruwido-consumer.com dentro del área de asistencia, en la búsqueda de código, puede introducir directamente el número de modelo de su aparato a ﬁ n de hallar el código adecuado. De esta forma se evita probar varios códigos.

3) Mantenga pulsada la tecla TV-Standby (

) hasta que el LED señalizador ( ) parpadee dos veces.

4) Introduzca mediante las teclas de cifras el primer código de cuatro cifras de la marca seleccionada por usted

en la lista de códigos. El LED señalizador (

) parpadea dos veces para indicar que el código ha sido

aceptado.

5) Compruebe el correcto funcionamiento de su mando a distancia mediante la tecla TV-Standby (

) y la

tecla AV (

6) Si el televisor no reacciona o solo reacciona parcialmente a los comandos de las teclas, repita los pasos 3

hasta 5 utilizando el siguiente código de la lista de códigos.

7) Si el televisor reacciona correctamente a todas las funciones, su mando a distancia m_2 estará correctamente

programado y preparado para el uso. Anote el código utilizado como referencia.

Programación manual del receptor vía satélite o del DVB-T/receptor de televisión por cable (STB)

1) Encienda su receptor vía satélite o su DVB-T/receptor de televisión por cable (STB) y su televisor.

2) Consulte la marca de su STB en el apartado «STB» de la lista de códigos. Para cada marca se muestran uno

o varios códigos de 4 cifras.

Nota :

3) Mantenga pulsada la tecla STB-Standby (

stb

) hasta que el LED señalizador ( ) parpadee dos veces.

4) Introduzca mediante las teclas de cifras el primer código de cuatro cifras de la marca seleccionada por usted

en la lista de códigos. El LED señalizador (

) parpadea dos veces para indicar que el código ha sido

aceptado.

5) Compruebe el correcto funcionamiento de cada una de las teclas de su mando a distancia, empezando con la

tecla STB-Standby (

stb

), teclas de volumen (

vol

), continuando con las teclas 1 hasta 43 (conforme a

la tabla de descripción de las funciones). Las teclas AV (

) y TV-Standby (

) no se comprueban.

6) Si el aparato no reacciona o solo reacciona parcialmente a los comandos de las teclas, repita los pasos 3

hasta 5 utilizando el siguiente código de la lista de códigos.

7) Si el aparato reacciona correctamente a todas las funciones, su mando a distancia m_2 estará correctamente

programado y preparado para el uso. Anote el código utilizado como referencia.

Códigos de programación utilizados por mí

TV STB

Programación automática del televisor según la marca

De forma alternativa o si no es posible encontrar el código correcto para su televisor durante la programación manual, puede utilizar la búsqueda automática según la marca para realizar la programación.

1) Encienda su televisor.

2) Consulte la marca de su televisor en la lista de marcas del anexo de estas instrucciones. Por cada marca se

incluye un código de marca de 3 cifras.

3) Mantenga pulsada la tecla TV-Standby (

) hasta que el LED señalizador ( ) parpadee dos veces.

4) Introduzca el código 1 0 0 3 mediante las teclas de cifras. El LED señalizador (

) parpadea dos veces para

indicar que modo de búsqueda ha sido activado.

BA m_2 Universal, 135x215 mm CS6.indd 35BA m_2 Universal, 135x215 mm CS6.indd 35 11.09.2012 15:45:4611.09.2012 15:45:46

Page 36

5) Introduzca mediante las teclas de cifras el primer código de tres cifras de la marca seleccionada por usted en

la lista de marcas. El LED señalizador (

) parpadea dos veces para indicar que el código ha sido aceptado.

6) Mantenga pulsada la tecla TV-Standby (

) de su mando a distancia m_2 hasta que el televisor se apague.

Este proceso puede durar varios minutos.

7) En cuanto el aparato se apague, pulse y mantenga pulsada la tecla OK (

) como conﬁ rmación de la

programación hasta que el LED señalizador (

) parpadee dos veces.

8) Compruebe el correcto funcionamiento de su mando a distancia mediante la tecla TV-Standby (

) y la

tecla AV (

). Si el televisor reacciona correctamente a todas las funciones, su mando a distancia m_2 estará

correctamente programado y preparado para el uso.

Nota

Durante la búsqueda, puede suceder que su mando a distancia m_2 encuentre varios códigos a los que reaccione su televisor aunque no todas las teclas funcionen para cada código. En tal caso deberá volver a iniciar la búsqueda (pasos 3 hasta 9) hasta que haya encontrado el mejor código. El nuevo inicio de la búsqueda comienza a partir de la última programación guardada.

Programación automática del receptor vía satélite o del DVB-T/receptor de televisión por cable (STB)

De forma alternativa o si no es posible encontrar el código correcto para su aparato durante la programación manual, puede utilizar la búsqueda automática según la marca para realizar la programación.

1) Encienda su receptor vía satélite o su DVB-T/receptor de televisión por cable (STB) y su televisor.

2) Consulte la marca de su aparato en la lista de marcas del anexo de estas instrucciones. Por cada marca se

incluye un código de marca de 3 cifras.

3) Mantenga pulsada la tecla STB-Standby (

stb

) hasta que el LED señalizador ( ) parpadee dos veces.

4) Introduzca el código 3 0 0 3 mediante las teclas de cifras. El LED señalizador (

) parpadea dos veces para

indicar que modo de búsqueda ha sido activado.

5) Introduzca mediante las teclas de cifras el primer código de tres cifras de la marca seleccionada por usted en

la lista de marcas. El LED señalizador (

) parpadea dos veces para indicar que el código ha sido aceptado.

6) Mantenga pulsada la tecla Standby (

) de su mando a distancia m_2 hasta que el aparato se apague. Este

proceso puede durar varios minutos.

7) En cuanto el aparato se apague, pulse y mantenga pulsada la tecla OK (

) como conﬁ rmación de la

programación hasta que el LED señalizador (

) parpadee dos veces.

8) Compruebe el correcto funcionamiento de cada una de las teclas de su mando a distancia, empezando con la

tecla STB-Standby (

stb

), teclas de volumen (

vol

), continuando con las teclas 1 hasta 43 (conforme a

la tabla de descripción de las funciones). Las teclas AV (

) y TV-Standby (

) no se comprueban.

9) Si el aparato reacciona correctamente a todas las funciones, su mando a distancia m_2 estará correctamente

programado y preparado para el uso.

Nota

Durante la búsqueda, puede suceder que su mando a distancia m_2 encuentre varios códigos a los que reaccione su aparato aunque no todas las teclas funcionen para cada código. En tal caso deberá volver a iniciar la búsqueda (pasos 3 hasta 9) hasta que haya encontrado el mejor código. El nuevo inicio de la búsqueda comienza a partir de la última programación guardada.

Búsqueda automática del televisor

De forma alternativa o si no es posible encontrar el código correcto para su televisor durante la programación manual ni durante la programación automática según la marca, puede utilizar la búsqueda automática.

1) Encienda su televisor.

2) Mantenga pulsada la tecla TV-Standby (

) hasta que el LED señalizador ( ) parpadee dos veces. Si la pulsación es demasiado breve, puede apagarse el televisor. En este caso, vuelva a iniciar la programación encendiendo el televisor.

3) Introduzca el código 1 0 0 1 mediante las teclas de cifras. El LED señalizador (

) parpadea dos veces para

indicar que la búsqueda ha sido activada.

4) Mantenga pulsada la tecla Standby (

) de su mando a distancia m_2 hasta que el televisor se apague. Este

proceso puede durar varios minutos.

5) En cuanto el aparato se apague, pulse y mantenga pulsada la tecla OK (

) como conﬁ rmación de la

programación hasta que el LED señalizador (

) parpadee dos veces.

BA m_2 Universal, 135x215 mm CS6.indd 36BA m_2 Universal, 135x215 mm CS6.indd 36 11.09.2012 15:45:4911.09.2012 15:45:49

Page 37

6) Compruebe el correcto funcionamiento de su mando a distancia mediante la tecla TV-Standby (

) y la

tecla AV (

). Si el televisor reacciona correctamente a todas las funciones, su mando a distancia m_2 estará

correctamente programado y preparado para el uso.

Nota

Durante la búsqueda, puede suceder que su mando a distancia m_2 encuentre varios códigos a los que reaccione su televisor aunque no todas las teclas funcionen para cada código. En tal caso deberá volver a iniciar la búsqueda (pasos 2 hasta 6) hasta que haya encontrado el mejor código. El nuevo inicio de la búsqueda comienza a partir de la última programación guardada.

Búsqueda automática del receptor vía satélite o del DVB-T/receptor de televisión por cable (STB)

De forma alternativa o si no es posible encontrar el código correcto para su aparato durante la programación manual ni durante la programación automática según la marca, puede utilizar la búsqueda automática.

1) Encienda su televisor y su receptor vía satélite o su DVB-T/receptor de televisión por cable (STB).

2) Mantenga pulsada la tecla STB-Standby (

stb

) hasta que el LED señalizador ( ) parpadee dos veces.

3) Introduzca el código 3 0 0 1 mediante las teclas de cifras. El LED señalizador (

) parpadea dos veces para

indicar que la búsqueda ha sido activada.

4) Mantenga pulsada la tecla STB-Standby (

stb

) de su mando a distancia m_2 hasta que el aparato se

apague. Este proceso puede durar varios minutos.

5) En cuanto el aparato se apague, pulse y mantenga pulsada la tecla OK (

) como conﬁ rmación de la

programación hasta que el LED señalizador (

) parpadee dos veces.

6) Compruebe el correcto funcionamiento de cada una de las teclas de su mando a distancia, empezando con la tecla STB- Standby (

stb

), teclas de volumen (

vol

), continuando con las teclas 1 hasta 43 (conforme

a la tabla de descripción de las funciones). Las teclas AV (

) y TV-Standby (

) no se comprueban.

7) Si el aparato reacciona correctamente a todas las funciones, su mando a distancia m_2 estará correctamente programado y preparado para el uso.

Nota

Durante la búsqueda, puede suceder que su mando a distancia m_2 encuentre varios códigos a los que reaccione su aparato aunque no todas las teclas funcionen para cada código. En tal caso deberá volver a iniciar la búsqueda (pasos 2 hasta 7) hasta que haya encontrado el mejor código. El nuevo inicio de la búsqueda comienza a partir de la última programación guardada.

Consulta del código

Lea y anote los códigos encontrados mediante la búsqueda mediante la consulta del código:

1) Mantenga pulsada la tecla TV-Standby (

) o la tecla STB-Standby (

stb

) hasta que el LED señalizador

(

) parpadee dos veces.

2) Introduzca el código 0 0 0 2 mediante las teclas de cifras. El LED señalizador (

) vuelve a parpadear dos

veces.

3) Pulse 1 y cuente cuántas veces parpadea el LED señalizador; esta es la primera cifra.

4) Pulse 2 y cuente cuántas veces parpadea el LED señalizador; esta es la segunda cifra.

5) Pulse 3 y cuente cuántas veces parpadea el LED señalizador; esta es la tercera cifra.

6) Pulse 4 y cuente cuántas veces parpadea el LED señalizador; esta es la cuarta cifra.

Nota

Para la cifra 0, el LED señalizador no parpadea. Es posible llevar a cabo los pasos 3 hasta 6 en el orden y las veces que se desee.

Función de introducción de información

De forma alternativa, o en caso de que no encuentre el código correcto de su equipo para la programación manual ni para la programación automática, tiene la opción de emplear la función de introducción de información.

La función de introducción de información se puede emplear también en caso de que la base de datos no incluya determinadas funciones de teclas del mando a distancia original.

Posicionamiento del m_2 y mando a distancia original (test de alcance)

Para garantizar que el mando a distancia reciba la señal, ambos mandos a distancia con diodos de emisión deberían situarse uno frente al otro. La distancia entre los dos mandos no debería superar los 5 cm.

BA m_2 Universal, 135x215 mm CS6.indd 37BA m_2 Universal, 135x215 mm CS6.indd 37 11.09.2012 15:45:5311.09.2012 15:45:53

Page 38

Puede emplear el test de alcance para determinar la posición óptima para la introducción del código:

1) Mantenga pulsada la tecla TV-Standby (

) o la tecla STB-Standby (

stb

) hasta que el LED señalizador

(

) parpadee dos veces.

2) Introduzca el código 0 0 1 1 con las teclas numéricas. La señal LED vuelve a parpadear dos veces.

3) Ahora la señal LED emite una luz naranja y le indica la calidad de las señales recibidas.

Coloque entonces el mando a distancia original en la posición correcta y pulse cualquier tecla y manténgala

presionada. Modiﬁ que la distancia al mando m_2 hasta que la señal LED emita una luz verde.

Nota

Una luz naranja indica disponibilidad y que el m_2 no recibe ninguna señal. Una luz roja de la señal LED indica que la señal es demasiado débil (demasiado lejos) o demasiado fuerte (demasiado cerca). Una luz verde de la señal LED indica una calidad de señal óptima (orientación óptima para la introducción de información).

4) Para ﬁ nalizar el test de alcance, pulse la tecla anteriormente pulsada de TV (

) o STB (

stb

Nota

La orientación óptima depende de la potencia de emisión del mando a distancia original, por lo que puede variar entre diferentes mandos a distancia. Por este motivo, realice el test de alcance con todos los mandos a distancia de los que desee recibir la información, y determine así la orientación óptima.

Introducción de la información - Básico

1) Mantenga pulsada la tecla TV-Standby (

) o la tecla STB-Standby (

stb

) hasta que el LED señalizador

(

) parpadee dos veces.

2) Introduzca el código 0 0 0 9 con las teclas numéricas. La señal LED vuelve a parpadear dos veces.

3) Ahora la señal LED emite una luz verde.

4) Pulse la tecla del mando a distancia m_2 en la que desee introducir la información, por ej. (

5) La señal LED emite una luz naranja para indicar que el mando a distancia m_2 está dispuesto para recibir la información.

6) Pulse y mantenga presionada la tecla deseada del mando a distancia original hasta que se apague la luz verde de la señal LED.

Nota

Una luz naranja indica que el m_2 no recibe ninguna señal. Una luz roja de la señal LED indica que la señal es demasiado débil (demasiado lejos) o demasiado fuerte (demasiado cerca).

7) Para introducir información en otras teclas, repita los pasos 3 a 6. Para memorizar la información y ﬁ nalizar la función de transmisión, pulse la tecla anteriormente pulsada de TV (

) o STB (

stb

Nota

En el caso de que las teclas en las que ha introducido la información no funcionen correctamente, especialmente si solo funcionan tras pulsarlas dos veces, siga los pasos de „Introducción de la información – Avanzado“.

Introducción de la información - Avanzado

1) Mantenga pulsada la tecla TV-Standby (

) o la tecla STB-Standby (

stb

) hasta que el LED señalizador

(

) parpadee dos veces.

2) Introduzca el código 0 0 1 0 con las teclas numéricas. La señal LED vuelve a parpadear dos veces.

3) Ahora la señal LED emite una luz verde.

4) Pulse la tecla del mando a distancia m_2 en la que desee introducir la información, por ej. (

5) La señal LED emite una luz naranja para indicar que el mando a distancia m_2 está dispuesto para recibir la información.

6) Pulse y mantenga presionada la tecla deseada del mando a distancia original hasta que se apague la luz verde de la señal LED.

Nota

Una luz naranja indica que el m_2 no recibe ninguna señal. Una luz roja de la señal LED indica que la señal es demasiado débil (demasiado lejos) o demasiado fuerte (demasiado cerca).

7) Pulse y vuelva a mantener presionada la misma tecla del mando a distancia original hasta que se apague la luz verde de la señal LED.

8) Para introducir información en otras teclas, repita los pasos 3 a 7. Para memorizar la información y ﬁ nalizar la función de transmisión, pulse la tecla anteriormente pulsada de TV (

) o STB (

stb

BA m_2 Universal, 135x215 mm CS6.indd 38BA m_2 Universal, 135x215 mm CS6.indd 38 11.09.2012 15:45:5711.09.2012 15:45:57

Page 39

Selección de la función de volumen para el televisor o el receptor vía satélite o del DVB-T/receptor de televisión por cable (STB)

Por defecto las funciones de volumen y sonido desactivado se manejan en el receptor vía satélite o su DVB-T/ receptor de televisión por cable (STB).

Si desea manejar estas funciones en su televisor, lleve a cabo los siguientes pasos para cambiar la conﬁ guración.

1) Mantenga pulsada la tecla TV-Standby (

) hasta que el LED señalizador ( ) parpadee dos veces.

2) Introduzca el código 0 0 0 4 mediante las teclas de cifras. El LED señalizador vuelve a parpadear dos veces.

Si desea manejar las funciones de volumen en el receptor vía satélite o en el DVB-T/receptor de televisión por cable (STB), lleve a cabo los siguientes pasos.

1) Mantenga pulsada la tecla TV-Standby (

) hasta que el LED señalizador ( ) parpadee dos veces.

2) Introduzca el código 0 0 0 5 mediante las teclas de cifras. El LED señalizador vuelve a parpadear dos veces.

Bloqueo de teclas

Tiene la posibilidad de desactivar funciones individuales no utilizadas en su mando a distancia m_2.

1) Mantenga pulsada la tecla STB-Standby (

stb

) hasta que el LED señalizador ( ) parpadee dos veces.

2) Introduzca el código 0 0 0 6 mediante las teclas de cifras. El LED señalizador vuelve a parpadear dos veces.

3) Pulse una tras otra las teclas cuya función desea bloquear.

4) Para guardar la selección en la memoria, pulse la tecla STB-Standby (

stb

Nota

No es posible bloquear las cifras ni la tecla Standby (

Advertencia

Cuando quiera desbloquear otra vez las teclas, por favor reinicialice completamente. Vea la función „reinicializar (Reset)“.

Bloqueo de código

A ﬁ n de evitar la programación accidental del mando a distancia m_2, puede activar el bloqueo de código.

1) Mantenga pulsada la tecla TV-Standby (

) hasta que el LED señalizador ( ) parpadee dos veces.

2) Introduzca el código 0 0 0 7 mediante las teclas de cifras. El LED señalizador vuelve a parpadear dos veces.

3) El mando a distancia se encuentra ahora bloqueado contra la reprogramación

Nota

Puede detectar que el bloqueo de código se encuentra activado observando que el LED señalizador (

) del

mando a distancia m_2 realiza un parpadeo largo en lugar de dos parpadeos breves al intentar programarlo.

Nota

Repita los pasos 1 hasta 3 si desea volver a desactivar el bloqueo de código.

Reinicializar (Reset)

1. Presione y mantenga presionada la tecla TV-Standby (

) hasta que el LED de señal ( ) parpadee dos

veces.

2. Introduzca con las teclas numéricas el código 0 0 0 0. El LED de señal (

) parpadea dos veces para

conﬁ rmar que el mando a distancia m_2 se ha reinicializado.

Nota

Con la función „Reinicializar (Reset)“ el mando a distancia m_2 pierde todas las programaciones y está igual que como se lo entregaron.

Nota sobre la protección medioambiental

Después de la puesta en marcha de la directiva Europea 2002/96/EU en el sistema legislativo nacional, Se aplicara lo siguiente: Los aparatos eléctricos y electrónicos, así como las pilas y las pilas recargables, no se deben evacuar en la basura doméstica. El usuario

está legalmente obligado a llevar los aparatos eléctricos y electrónicos, así como pilas y pilas recargables, al ﬁ nal de su vida til a los puntos de recogida comunales o a devolverlos al lugar donde los adquirió. Los detalles quedaran deﬁ nidos por la ley de cada país. El símbolo en el producto, en las instrucciones de uso o en el embalaje hace referencia a ello. Gracias al reciclaje, al reciclaje del material o a otras formas de reciclaje de aparatos usados, contribuye Usted de forma importante a la protección de nuestro medio ambiente.

GARANTÍA

Su mando a distancia tiene dos años de garantía desde la fecha de compra. Si necesita hacer uso de dicha garantía, diríjase directamente al comerciante.

BA m_2 Universal, 135x215 mm CS6.indd 39BA m_2 Universal, 135x215 mm CS6.indd 39 11.09.2012 15:46:0011.09.2012 15:46:00

Page 40

MANUAL DE INSTRUÇÕES

Controlo remoto universal ruwido m_2

Obrigado por ter adquirido um comando universal da ruwido. O seu novo telecomando substituirá o telecomando original do seu televisor como também o telecomando para o seu receptor de satélite ou box TDT/TV por cabo (a seguir STB). Leia atentamente todas as instruções e guarde o manual de instruções para consulta posterior. Para mais informações e detalhes, consulte a nossa página Web em www.ruwido-consumer.com. Em caso de dúvidas, pode contactar-nos gratuitamente através da linha de informações da ruwido 00800 31133113.

Com a ajuda do presente manual de instruções como também da lista de códigos e de marcas, pode programar o seu telecomando da seguinte forma:

a) programação manual introduzindo um código de quatro dígitos da lista de códigos, b) programação automática por marca introduzindo um código de três dígitos da lista de marcas c) por procura automática d) ou por gravação dos códigos do controlo remoto original. Recomendamos que comece com a programação manual.

Modo TV e TV+STB

O seu novo telecomando m_2 dispõe de dois modos de comando. Assim, pode controlar as funções integradas de sintonizador digital (terrestre, satélite, cabo) do televisor, bem como receptores de satélite externos ou uma box TDT/TV por cabo.

No modo de comando pré-deﬁ nido (TV), todas os botões do telecomando m_2 controlam o televisor. Assim que programar um código STB (independentemente de o fazer de forma manual ou automática através da

função de procura), o seu telecomando m_2 comuta para o segundo modo de comando (TV+STB). Neste modo, apenas os botões Stanby TV (

) e AV ( av) controlam o televisor. Os restantes botões controlam o receptor de satélite ou a box TDT/TV por cabo (STB). Desta forma, já não é necessário mudar entre TV e STB no seu novo telecomando m_2.

Se, após uma programação STB, desejar colocar o telecomando m_2 novamente no modo de comando inicial (TV), faça reset ao telecomando. Ver função “Apagar deﬁ nições (Reset)”.

Colocação e substituição das pilhas

O controlo remoto m_2 utiliza duas pilhas de lítio de 3 V (CR 2032). Coloque as pilhas conforme as marcações no compartimento das pilhas. Tenha especial atenção à polaridade correcta. Elimine as pilhas usadas conforme as regulamentações regionais.

Nota

O seu m_2 possui uma memória intermédia interna para que a programação também se mantenha depois de substituir as pilhas.

Recomendamos-lhe que utilize apenas pilhas novas. Nunca utilize pilhas velhas e novas ao mesmo tempo, visto que o desempenho do seu telecomando, tal como a duração de vida das pilhas são inﬂ uenciados de forma negativa.

Informações gerais

O seu m_2 está equipado com um mecanismo de protecção de 5 segundos. Em cada passo da programação, é necessário premir um botão no espaço de 5 segundos, caso contrário o telecomando volta para o modo de controlo normal.

Nota

Se o LED de aviso piscar duas vezes, a introdução foi conﬁ rmada. No caso de cancelamento, o LED de aviso pisca durante um período de tempo mais longo. Caso tenha introduzido um código errado, prima um botão qualquer e espere que o LED de aviso pisque durante um período de tempo prolongado. Depois poderá continuar com a introdução conforme as instruções.

BA m_2 Universal, 135x215 mm CS6.indd 40BA m_2 Universal, 135x215 mm CS6.indd 40 11.09.2012 15:46:0311.09.2012 15:46:03

Page 41

Descrição das funções

Modo de comando 1 (TV)

Modo de comando 2 (TV + STB)

Símbolo Função TV Função TV Função STB

Botão de standby TV (Ligar/Desligar)

stb

Botão de standby STB

(Ligar/Desligar)

Sinal LED Sinal LED Sinal LED

AV AV

Lista de favoritos Lista de favoritos

Programa de TV electrónico

Informações Informações Cursor para cima Cursor para cima Cursor para baixo Cursor para baixo Cursor para a esquerda Cursor para a esquerda Cursor para a direita Cursor para a direita

OK OK

Comutar entre o sintonizador analógico e digital

Sair Sair

Opções Opções Vermelho Vermelho Verde Verde Amarelo Amarelo Azul Azul

vol

Volume+ Volume+ *) Volume+ Sem som Sem som *) Sem som

prog

Programa+ Programa+

vol

Volume– Volume– *) Volume–

Menu Menu

prog

Programa– Programa– Ligar teletexto Ligar teletexto Desligar teletexto 16:9 Comutação do

formato

16:9 Comutação do formato

Gravar Rebobinar Reproduzir (premir

brevemente) / Pausa (premir durante mais tempo)

Parar Avançar

*) apenas no caso de desejar utilizar a função «Controlo da função de volume no televisor».

Normalmente, estas funções são controladas através do seu receptor de satélite ou da box TDT/TV por cabo (STB).

BA m_2 Universal, 135x215 mm CS6.indd 41BA m_2 Universal, 135x215 mm CS6.indd 41 11.09.2012 15:46:0411.09.2012 15:46:04

Page 42

Programação manual do televisor

1) Ligue o seu televisor.

2) Procure a marca do seu televisor em «TV» na lista de códigos. Para cada marca existem um ou vários

códigos com 4 dígitos.

Nota

Na área de assistência da nossa página Web www.ruwido-consumer.com pode introduzir directamente o número do modelo do seu aparelho para encontrar o código correcto. Assim, não precisa de veriﬁ car vários códigos.

3) Mantenha o botão de standby TV (

) premido até o LED de aviso ( ) piscar duas vezes.

4) Através dos botões numéricos, introduza o primeiro código de quatro dígitos da lista de códigos para a marca

do seu aparelho. O LED de aviso (

) pisca duas vezes para indicar que o código foi aceite.

5) Veriﬁ que o funcionamento do seu telecomando com o botão de standby TV (

) e o botão AV ( av).

6) Se o televisor não reagir ou apenas reagir a alguns botões, repita os passos 3 a 5 utilizando o próximo código

da lista de códigos.

7) Se o televisor reagir correctamente a todas as funções, então o seu m_2 está correctamente programado e

pronto a ser utilizado. Anote o código que utilizou como referência.

Programação manual do receptor de satélite ou da box TDT/TV por cabo (STB)

1) Ligue o seu receptor de satélite ou a sua box TDT/TV por cabo (STB) e o seu televisor.

2) Procure a marca do seu aparelho em «STB» na lista de códigos. Para cada marca existem um ou vários

códigos com 4 dígitos.

Nota

3) Mantenha o botão de standby STB (

stb

) premido até o LED de aviso ( ) piscar duas vezes.

4) Através dos botões numéricos, introduza o primeiro código de quatro dígitos da lista de códigos para a marca

do seu aparelho. O LED de aviso (

) pisca duas vezes para indicar que o código foi aceite.

5) Veriﬁ que agora se cada botão do seu telecomando funciona, começando pelo botão de standby STB (

stb

botões do volume (

vol

) e continuando com os botões numéricos de 1 a 43 (conforme a tabela de

descrição das funções). O botão AV (

) e o botão de standby TV (

) não são veriﬁ cados.

6) Se o aparelho não reagir ou apenas reagir a alguns botões, repita os passos 3 a 5 utilizando o próximo código

da lista de códigos.

7) Se o aparelho reagir correctamente a todas as funções, então o seu m_2 está correctamente programado e

pronto a ser utilizado. Anote o código que utilizou como referência.

Os meus códigos de programação

TV STB

Programação automática do televisor por marca

Como alternativa, ou caso não tenha encontrado o código certo durante a programação manual para o seu televisor, pode utilizar a procura automática por marca para efectuar a programação.

1) Ligue o seu televisor.

2) Procure a marca do seu televisor na lista de marcas no anexo do presente manual de instruções. Para cada

marca existe um código com três dígitos.

3) Mantenha o botão de standby TV (

) premido até o LED de aviso ( ) piscar duas vezes.

4) Através dos botões numéricos, introduza o código 1 0 0 3. O LED de aviso (

) pisca duas vezes, para

conﬁ rmar que o modo de procura foi activado.

5) Através dos botões numéricos, introduza o código de três dígitos da marca do seu aparelho constante da lista

de marcas. O LED de aviso (

) pisca duas vezes para indicar que o código foi aceite.

6) Mantenha o botão de standby TV (

) do seu m_2 premido, até o televisor se desligar. Este processo pode

demorar alguns minutos.

BA m_2 Universal, 135x215 mm CS6.indd 42BA m_2 Universal, 135x215 mm CS6.indd 42 11.09.2012 15:46:0911.09.2012 15:46:09

Page 43

7) Logo que o aparelho esteja desligado, prima o botão OK ( ok) para conﬁ rmar a programação, mantendo-o

premido até o LED de aviso (

) piscar duas vezes.

8) Veriﬁ que o funcionamento do seu telecomando com o botão de standby TV (

) e o botão AV ( av). Se o televisor reagir correctamente a todas as funções, então o seu m_2 está correctamente programado e pronto a ser utilizado.

Nota

Durante a procura, o seu telecomando m_2 poderá encontrar vários códigos que correspondam ao seu televisor, mas nem todos os códigos permitem o funcionamento correcto de todos os botões. Neste caso, deve reiniciar novamente a procura (passos 3 a 9), até encontrar o melhor código. Uma nova procura é iniciada a partir da última programação que foi gravada.

Programação automática por marca do receptor de satélite e box TDT/TV por cabo (STB)

Como alternativa, ou caso não tenha encontrado o código certo durante a programação manual para o seu aparelho, pode utilizar a procura automática por marca para efectuar a programação.

1) Ligue o seu receptor de satélite ou a sua box TDT/TV por cabo (STB) e o seu televisor.

2) Procure a marca do seu aparelho na lista de marcas no anexo deste manual de instruções. Para cada marca existe um código com três dígitos.

3) Mantenha o botão de standby STB (

stb

) premido até o LED de aviso ( ) piscar duas vezes.

4) Através dos botões numéricos, introduza o código 3 0 0 3. O LED de aviso (

) pisca duas vezes, para

conﬁ rmar que o modo de procura foi activado.

5) Através dos botões numéricos, introduza o código de três dígitos da marca do seu aparelho constante da lista de marcas. O LED de aviso (

) pisca duas vezes para indicar que o código foi aceite.

6) Mantenha o botão de standby (

) do seu m_2 premido, até o aparelho se desligar. Este processo pode

demorar alguns minutos.

7) Logo que o aparelho esteja desligado, prima o botão OK (

) para conﬁ rmar a programação, mantendo-o

premido até o LED de aviso (

) piscar duas vezes.

8) Veriﬁ que agora se cada botão do seu telecomando funciona, começando pelo botão de standby STB (

stb

botões do volume (

vol

) e continuando com os botões numéricos de 1 a 43 (conforme a tabela de

descrição das funções). O botão AV (

) e o botão de standby TV (

) não são veriﬁ cados.

9) Se o aparelho reagir correctamente a todas as funções, então o seu m_2 está correctamente programado e pronto a ser utilizado.

Nota

Durante a procura, o seu telecomando m_2 poderá encontrar vários códigos que correspondam ao seu aparelho, mas nem todos os códigos permitem o funcionamento correcto de todos os botões. Neste caso, deve reiniciar novamente a procura (passos 3 a 9), até encontrar o melhor código. Uma nova procura é iniciada a partir da última programação que foi gravada.

Procura automática do televisor

Como alternativa, ou caso não tenha encontrado o código certo para o seu televisor durante a programação manual nem durante a programação automática por marca, pode ainda utilizar a função de procura automática.

1) Ligue o seu televisor.

2) Mantenha o botão de standby TV (

) premido até o LED de aviso ( ) piscar duas vezes. Se premir o botão por pouco tempo, o televisor poderá desligar-se. Nesse caso, reinicie a programação de novo, ligando o televisor.

3) Através dos botões numéricos, introduza o código 1 0 0 1. O LED de aviso (

) pisca duas vezes, para

conﬁ rmar que a procura foi activada.

4) Mantenha o botão de standby (

) do seu m_2 premido, até o televisor se desligar. Este processo pode

demorar alguns minutos.

5) Logo que o aparelho esteja desligado, prima o botão OK (

) para conﬁ rmar a programação, mantendo-o

premido até o LED de aviso (

) piscar duas vezes.

6) Veriﬁ que o funcionamento do seu telecomando com o botão de standby TV (

) e o botão AV ( av). Se o televisor reagir correctamente a todas as funções, então o seu m_2 está correctamente programado e pronto a ser utilizado.

BA m_2 Universal, 135x215 mm CS6.indd 43BA m_2 Universal, 135x215 mm CS6.indd 43 11.09.2012 15:46:1211.09.2012 15:46:12

Page 44

Nota :

Durante a procura, o seu telecomando m_2 poderá encontrar vários códigos que correspondam ao seu televisor, mas nem todos os códigos permitem o funcionamento correcto de todos os botões. Nesse caso, deve reiniciar novamente a procura (passos 2 a 7), até encontrar o melhor código. Uma nova procura é iniciada a partir da última programação que foi gravada.

Procura automática do receptor de satélite ou da box TDT/TV por cabo (STB)

Como alternativa, ou caso não tenha encontrado o código certo para o seu aparelho durante a programação manual nem durante a programação automática por marca, pode ainda utilizar a função de procura automática.

1) Ligue o seu televisor e o receptor de satélite ou box TDT/TV por cabo (STB).

2) Mantenha o botão de standby STB (

stb

) premido até o LED de aviso ( ) piscar duas vezes.

3) Através dos botões numéricos, introduza o código 3 0 0 1. O LED de aviso (

) pisca duas vezes, para

conﬁ rmar que a procura foi activada.

4) Mantenha o botão de standby STB (

stb

) do seu m_2 premido, até o aparelho se desligar. Este processo

pode demorar alguns minutos.

5) Logo que o aparelho esteja desligado, prima o botão OK (

) para conﬁ rmar a programação, mantendo-o

premido até o LED de aviso (

) piscar duas vezes.

6) Veriﬁ que agora se cada botão do seu telecomando funciona, começando pelo botão de standby STB (

stb

botões do volume (

vol

) e continuando com os botões numéricos de 1 a 43 (conforme a tabela de

descrição das funções). O botão AV (

) e o botão de standby TV (

) não são veriﬁ cados.

7) Se o aparelho reagir correctamente a todas as funções, então o seu m_2 está correctamente programado e pronto a ser utilizado.

Nota

Durante a procura, o seu telecomando m_2 poderá encontrar vários códigos que correspondam ao seu aparelho, mas nem todos os códigos permitem o funcionamento correcto de todos os botões. Nesse caso, deve reiniciar novamente a procura (passos 2 a 7), até encontrar o melhor código. Uma nova procura é iniciada a partir da última programação que foi gravada.

Consulta dos códigos

Para que possa tomar nota dos códigos que encontrou através da procura, utilize a função de consulta do código:

1) Mantenha o botão de standby TV (

) ou o botão de standby STB (

stb

) premido até o LED de aviso ( )

piscar duas vezes.

2) Através dos botões numéricos, introduza o código 0 0 0 2. O LED de aviso (

) pisca de novo duas vezes.

3) Prima 1 e conte as vezes que o LED de aviso piscar; este é o primeiro dígito.

4) Prima 2 e conte as vezes que o LED de aviso piscar; este é o segundo dígito.

5) Prima 3 e conte as vezes que o LED de aviso piscar; este é o terceiro dígito.

6) Prima 4 e conte as vezes que o LED de aviso piscar; este é o quarto dígito.

Nota :

No número 0 o LED de aviso não pisca. Os passos 3 a 6 podem ser repetidos em várias sequências e as vezes que quiser.

Função de gravação

Como alternativa, ou caso não encontre o código correcto para o aparelho através da programação manual ou da programação automática, poderá utilizar a função de gravação.

Também pode utilizar a função de gravação no caso de não constarem determinadas funções de botões do controlo remoto original na base de dados.

Posicionamento de m_2 e do controlo remoto original (teste de alcance)

A ﬁ m a garantir que o controlo remoto consegue receber o sinal, ambos os controlos remotos com díodos de transmissão devem estar frente a frente. A distância entre os controlos remotos não deve ser superior a 5 cm.

Poderá utilizar o teste de alcance para deﬁ nir a posição ideal para a gravação do código:

1) Mantenha o botão de standby TV (

) ou o botão de standby STB (

stb

) premido até o LED de aviso ( )

piscar duas vezes.

2) Com os botões numéricos introduza o código 0 0 1 1. O sinal LED piscará novamente duas vezes.

BA m_2 Universal, 135x215 mm CS6.indd 44BA m_2 Universal, 135x215 mm CS6.indd 44 11.09.2012 15:46:1611.09.2012 15:46:16

Page 45

3) De seguida o sinal LED cor-de-laranja acende-se e indica a qualidade dos sinais recebidos.

Posicione agora o controlo remoto original e prima e mantenha premido qualquer botão. Mude a distância

relativamente ao controlo remoto m_2, até o sinal LED ﬁ car verde.

Nota

A luz cor de laranja indica disponibilidade e que o m_2 não recebe qualquer sinal. A luz vermelha do sinal LED indica que o sinal é demasiado fraco (está muito longe) ou muito forte (está demasiado perto). A luz verde do sinal LED indica uma qualidade de sinal ideal (alinhamento ideal para gravar).

4) Para terminar o teste de alcance prima novamente o botão de TV (

) ou STB (

stb

Nota

O alinhamento ideal depende da força de transmissão do controlo remoto original e pode variar conforme o controlo remoto. Assim, realize o teste de alcance com o controlo remoto que pretende usar para a gravação, de modo a determinar o alinhamento ideal.

Gravação - nível básico

1) Mantenha o botão de standby TV (

) ou o botão de standby STB (

stb

) premido até o LED de aviso ( )

piscar duas vezes.

2) Com os botões numéricos introduza o código 0 0 0 9. O sinal LED piscará novamente duas vezes.

3) De seguida o sinal LED ﬁ cará verde.

4) No controlo remoto m_2 prima o botão que pretende gravar, por exemplo (

5) O sinal LED ﬁ ca cor-de-laranja e indica que o controlo remoto m_2 encontra-se pronto para a gravação.

6) Prima e mantenha premido o botão pretendido no controlo remoto original, até o sinal LED verde se apagar.

Nota

A luz cor de laranja indica que o m_2 não recebe qualquer sinal. A luz vermelha do sinal LED indica que o sinal é demasiado fraco (está muito longe) ou muito forte (está demasiado perto).

7) Pode repetir os passos 3 a 6 para gravar mais botões. Para guardar e concluir a função de gravação prima novamente o botão de TV (

) ou STB (

stb

Nota

Caso os botões memorizados do aparelho não funcionem correctamente, em particular se apenas funcionar à segunda pressão do botão, realize a Gravação – nível avançado.

Gravação - nível avançado

1) Mantenha o botão de standby TV (

) ou o botão de standby STB (

stb

) premido até o LED de aviso ( )

piscar duas vezes.

2) Com os botões numéricos introduza o código 0 0 1 0. O sinal LED piscará novamente duas vezes.

3) De seguida o sinal LED ﬁ cará verde.

4) No controlo remoto m_2 prima o botão que pretende gravar, por exemplo (

5) O sinal LED ﬁ ca cor-de-laranja e indica que o controlo remoto m_2 encontra-se pronto para a gravação.

6) Prima e mantenha premido o botão pretendido no controlo remoto original, até o sinal LED verde se apagar.

Nota

A luz cor de laranja indica que o m_2 não recebe qualquer sinal. A luz vermelha do sinal LED indica que o sinal é demasiado fraco (está muito longe) ou muito forte (está demasiado perto).

7) Prima e mantenha premido novamente o mesmo botão no controlo remoto original, até o sinal LED verde se apagar.

8) Pode repetir os passos 3 a 7 para gravar mais botões. Para guardar e concluir a função de gravação prima novamente o botão de TV (

) ou STB (

stb

Controlo da função de volume da TV ou do receptor de satélite ou box TDT/TV por cabo (STB)

Normalmente, o volume e o silenciamento são controlados através do seu receptor de satélite ou box TDT/TV por cabo (STB).

Se quiser activar esta função no televisor, siga os passos seguintes.

1) Mantenha o botão de standby TV (

) premido até o LED de aviso ( ) piscar duas vezes.

BA m_2 Universal, 135x215 mm CS6.indd 45BA m_2 Universal, 135x215 mm CS6.indd 45 11.09.2012 15:46:2011.09.2012 15:46:20

Page 46

2) Através dos botões numéricos, introduza o código 0 0 0 4. O LED de aviso pisca de novo duas vezes.

Caso queira repor a função de volume no receptor de satélite ou na box TDT/TV por cabo (STB), siga os passos seguintes.

1) Mantenha o botão de standby TV (

) premido até o LED de aviso ( ) piscar duas vezes.

2) Através dos botões numéricos, introduza o código 0 0 0 5. O LED de aviso pisca de novo duas vezes.

Desactivar funções

Existe a possibilidade de desactivar individualmente funções não utilizadas do telecomando m_2.

1) Mantenha o botão de standby STB (

stb

) premido até o LED de aviso ( ) piscar duas vezes.

2) Através dos botões numéricos, introduza o código 0 0 0 6. O LED de aviso pisca de novo duas vezes.

3) Prima sucessivamente todos os botões cuja função pretende desactivar.

4) Para memorizar, prima o botão de standby STB (

stb

Nota

Os números, como também o botão de standby (

) não podem ser desactivados.

Nota

Se desejar cancelar a bloqueio dos botões, faça reset ao telecomando. Ver função “Apagar deﬁ nições (Reset)”.

Bloqueio do código

Para evitar uma programação acidental do telecomando m_2, pode activar o bloqueio do código.

1) Mantenha o botão de standby TV (

) premido até o LED de aviso ( ) piscar duas vezes.

2) Através dos botões numéricos, introduza o código 0 0 0 7. O LED de aviso pisca de novo duas vezes.

3) O telecomando está agora bloqueado para evitar uma desprogramação.

Nota

Reconhecerá que o bloqueio de código está activo através do LED de aviso (

) do telecomando m_2 quando tentar programar o aparelho. Este irá piscar apenas uma vez durante um longo período de tempo, e não duas vezes.

Nota

Repita os passos 1 a 3 se desejar desactivar o bloqueio de código.

Apagar deﬁ nições (Reset)

1. Mantenha o botão de standby TV (

) premido até o LED de aviso ( ) piscar duas vezes.

2. Através dos botões numéricos, introduza o código 0 0 0 0. O LED de aviso (

) pisca duas vezes, para

conﬁ rmar o reset do seu telecomando m_2.

Nota

A função “Apagar deﬁ nições (Reset)” elimina todas as programações do seu telecomando m_2, colocando-o no seu estado inicial.

Nota em Protecção Ambiental

Após a implementação da directiva comunitária 2002/96/EU no sistema legal nacional, o seguinte aplica-se: Todos os aparelhos eléctricos e electrónicos não podem ser despejados juntamente com o lixo doméstico Consumidores estão obrigados por

lei a colocar os aparelhos eléctricos e electrónicos sem uso em locais p blicos especíﬁ cos para este efeito ou no ponto de venda. Os detalhes para este processo são deﬁ nidos por lei pelos respectivos países. Este símbolo no produto, o manual de instruções ou a embalagem indicam que o produto está sujeito a estes regulamentos. Reciclando, reutilizando os materiais dos seus velhos aparelhos, esta a fazer uma enorme contribuição para a protecção do ambiente.

GARANTIA

O controlo remoto tem dois anos de garantia a partir da data de compra. Se tiver de usar a garantia contacte directamente o revendedor do produto.

BA m_2 Universal, 135x215 mm CS6.indd 46BA m_2 Universal, 135x215 mm CS6.indd 46 11.09.2012 15:46:2311.09.2012 15:46:23

Page 47

GEBRUIKSAANWIJZING

ruwido universele m_2-afstandbediening

Hartelijk dank dat u voor een universele afstandsbediening van ruwido hebt gekozen. Uw nieuwe afstandsbediening vervangt de originele afstandsbediening van uw televisie en ook de afstandsbediening voor uw satellietontvanger resp. DVB-T/kabelbox (in het vervolg ook STB genoemd). Lees alle instructies aandachtig door en bewaar de handleiding om deze ook later nog eens te kunnen raadplegen. Meer informatie en verdere instructies vindt u onder www.ruwido-consumer.com. Bij vragen kunt u zich altijd tot de gratis info-line 00800 31133113 van ruwido wenden.

Met behulp van deze bedieningshandleiding en ook de bijbehorende code- en merklijst kunt u uw afstandsbediening als volgt programmeren:

a) handmatige programmering door een viercijferige code uit de codelijst in te voeren b) automatische programmering op basis van het merk (brand) door een driecijferige code uit de merklijst in te

voeren c) via een automatische zoekfunctie d) of door het leren van de codes van de originele afstandsbediening. We raden aan om met de handmatige programmering te beginnen.

Werkingsmodus TV en TV+STB

Uw nieuwe m_2 afstandsbediening bezit twee verschillende werkingsmodi. Hiermee kunt u zowel een in uw televisie geïntegreerde digitale tuner (DVB-T/S/C), als een externe satellietontvanger, resp. een DVB-T/kabelbox (STB) bedienen.

In de bij de levering vooringestelde eerste werkingsmodus (TV) bedienen alle toetsen van de m_2 afstandsbediening de televisie.

Van zodra u een STB-code programmeert (ongeacht of dit handmatig of automatisch door middel van een scan gebeurt) schakelt uw m_2 afstandsbediening over naar de tweede werkingsmodus (TV+STB). In deze werkingsmodus bedienen enkel de toetsen TV-Stand-by (

) en AV ( av) nog de televisie. Alle andere toetsen bedienen de satellietontvanger, resp. de DVB-T/kabelbox (STB). Op deze wijze is met uw nieuwe m_2 afstandsbediening een omschakeling tussen TV en STB niet meer nodig.

Indien u na een programmering van STB de m_2 afstandsbediening terug wenst over te schakelen naar de eerste werkingsmodus (TV), moet u de afstandsbediening volledig resetten. Zie functie “Instellingen wissen (Reset)”.

Inleggen en wisselen van de batterijen

Uw M_2-afstandbediening wordt door twee lithiumbatterijen van 3 volt (CR 2032) gevoed. Leg de batterijen in het batterijvakje volgens de aangegeven markering. Let er vooral op dat de polen van de batterijen aan de juiste kant liggen. Voer oude batterijen volgens de plaatselijk geldende voorschriften af.

Instructie

Uw m_2 beschikt over een interne tussenopslag, zodat de programmering ook na het wisselen van de batterijen behouden blijft.

Wij raden u aan om alleen nieuwe batterijen te gebruiken. Gebruik nooit oude en nieuwe batterijen tegelijkertijd omdat daardoor de werking van uw afstandsbediening en de levensduur van de batterijen negatief beïnvloed wordt.

Algemene informatie

Uw m_2 is met een beschermingsmechanisme van 5 seconden uitgerust. Bij elke geprogrammeerde stap moet binnen 5 seconden een toets worden ingedrukt omdat anders de afstandsbediening naar de normale bedieningsmode wordt teruggezet.

Instructie

Wanneer het LED-signaal twee keer kort knippert wordt de invoer bevestigd, één keer lang knipperen duidt op een verbreking. Indien u een codenummer verkeerd hebt ingevoerd, drukt u op een willekeurige toets en wacht op een lang knipperlichtsignaal van het LED-signaal. Daarna kunt u met de invoer volgens de handleiding doorgaan.

BA m_2 Universal, 135x215 mm CS6.indd 47BA m_2 Universal, 135x215 mm CS6.indd 47 11.09.2012 15:46:2611.09.2012 15:46:26

Page 48

Functiebeschrijving

Werkingsmodus 1 (TV)

Werkingsmodus 2 (TV + STB)

Symbool TV-functie TV-functie STB-functie

TV stand-by (in-/uitschakelen)

stb

STB stand-by

(in-/uitschakelen)

Signaal-led Signaal-led Signaal-led

AV AV

Favorietenlijst Favorietenlijst

Elektronisch tv-programma

Info Info Cursor boven Cursor boven Cursor onder Cursor onder Cursor links Cursor links Cursor rechts Cursor rechts

OK OK

Omschakeling tussen de analoge en digitale tuner

Exit Exit

Opt Opt Rood Rood Groen Groen Geel Geel Blauw Blauw

vol

Volume+ Volume+ *) Volume+ Geen volume Geen volume *) Geen volume

prog

Programma+ Programma+

vol

Volume- Volume- *) Volume-

Menu Menu

prog

Programma- ProgrammaVideotekst inschakelen Videotekst inschakelen Videotekst uitschakelen Omschakeling naar 16:9

formaat

Omschakeling naar 16:9 formaat

Opname Terugspoelen Play (kort indrukken) /

Pause (langer indrukken) Stop

Doorspoelen

*) alleen als de functie „Bediening van de geluidssterkte-functie op het TV-apparaat” gewenst is.

Standaard worden deze functies op de satellietontvanger resp. DVB-T/kabelbox (STB) bediend.

BA m_2 Universal, 135x215 mm CS6.indd 48BA m_2 Universal, 135x215 mm CS6.indd 48 11.09.2012 15:46:2611.09.2012 15:46:26

Page 49

Handmatige programmering van de televisie

1) Zet uw televisie aan.

2) Zoek het merk van uw televisie onder „TV” in de codelijst op. Voor ieder merk worden één of meer 4-cijferige

codes getoond.

Instructie

Om de geschikte code te vinden, kunt u op onze website www.ruwido-consumer.com in de code-zoekfunctie in het support-deel, uw modelnummer van het apparaat direct invoeren. Op deze manier bespaart u het testen van meerdere codes.

3) Houd de stand-by toets van de TV (

) zolang ingedrukt, totdat het LED-signaal ( ) twee keer knippert.

4) Voer met de cijfertoetsen de eerste 4-cijferige code in van het door u gekozen merk uit de codelijst. Het

LED-signaal (

) knippert twee keer om aan te geven dat de code werd herkend.

5) Test het functioneren van uw afstandsbediening met de stand-by toets van de TV (

) en de AV-toets ( av).

6) Als de televisie niet of slechts gedeeltelijk op de toetscommando‘s reageert, herhaal dan de stappen 3 tot 5

met het gebruik van de volgende codes uit de codelijst.

7) Als de televisie normaal op alle functies reageert, is uw m_2 correct geprogrammeerd en kan worden gebruikt.

Noteer de gebruikte code als referentie.

Handmatige programmering van de satellietontvanger resp. de DVB-T/kabelbox (STB)

1) Zet uw satellietontvanger resp. uw DVB-T/kabelbox (STB) en uw televisie aan.

2) Zoek het merk van uw televisie onder „STB” in de codelijst op. Voor ieder merk worden één of meer 4-cijferige

codes getoond.

Instructie

3) Houd de stand-by toets van de STB (

stb

) zolang ingedrukt, totdat het LED-signaal ( ) twee keer knippert.

4) Voer met de cijfertoetsen de eerste 4-cijferige code in van het door u gekozen merk uit de codelijst. Het

LED-signaal (

) knippert twee keer om aan te geven dat de code werd herkend.

5) Test nu of de afzonderlijke toetsen van uw afstandsbediening functioneren. Begin met de stand-by toets van

de STB (

stb

), dan de toetsen voor de geluidssterkte (

vol

) en daarna de toetsen 1 tot 43 (volgens de

functiebeschrijvingstabel). De AV-toets (

) en de stand-by toets voor de TV (

) worden niet getest.

6) Als het apparaat niet of slechts gedeeltelijk op de toetscommando‘s reageert, herhaal dan de stappen 3 tot 5

met het gebruik van de volgende code uit de codelijst.

7) Als het apparaat normaal op alle functies reageert, is uw m_2 correct geprogrammeerd en kan deze worden

gebruikt. Noteer de gebruikte code als referentie.

Mijn gebruikte programmeercodes

TV STB

Automatische programmering van de televisie op basis van het merk (brand)

U kunt als alternatief of indien bij handmatige programmering de juiste code voor uw televisie niet wordt gevonden, de automatische zoekfunctie op basis het merk (brand) gebruiken voor de programmering.

1) Zet uw televisie aan.

2) Zoek het merk van uw televisie in de merklijst in de bijlage van deze handleiding op. Voor ieder merk bestaat

een 3-cijferige merkcode.

3) Houd de stand-by toets van de TV (

) zolang ingedrukt, totdat het LED-signaal ( ) twee keer knippert.

4) Voer met de cijfertoetsen de code 1 0 0 3 in. Het LED-signaal (

) knippert twee keer om aan te geven dat de

zoekmode werd geactiveerd.

5) Voer met de cijfertoetsen de 3-cijferige merkcode in van het door u gekozen merk uit de merklijst. Het

LED-signaal (

) knippert twee keer om aan te geven dat de code werd herkend.

6) Houd de stand-by toets van de TV (

) van uw m_2 net zolang ingedrukt totdat de televisie uitschakelt.

Deze procedure kan meerdere minuten duren.

BA m_2 Universal, 135x215 mm CS6.indd 49BA m_2 Universal, 135x215 mm CS6.indd 49 11.09.2012 15:46:3111.09.2012 15:46:31

Page 50

7) Op het moment dat de televisie is uitgeschakeld, moet u ter bevestiging van de programmering de OK-toets

zolang (

) ingedrukt houden, totdat het LED-signaal ( ) twee keer knippert.

8) Test het functioneren van uw afstandsbediening met de stand-by toets van de TV en de AV-toets (

) ( av).

Als de televisie normaal op alle functies reageert, is uw m_2 correct geprogrammeerd en kan worden gebruikt.

Instructie

Het kan voorkomen, dat uw m_2 afstandsbediening gedurende het zoeken meerdere codes vindt waar uw televisie op reageert, maar niet bij elke code alle toetsen functioneren. In dit geval moet u het zoeken opnieuw starten (stap 3 tot 9), totdat u de beste code hebt gevonden. Het zoeken begint opnieuw bij de als laatste opgeslagen programmering.

Handmatige programmering van de satellietontvanger resp. de DVB-T/kabelbox (STB) volgens merk (brand)

U kunt als alternatief of indien bij handmatige programmering de juiste code voor uw apparaat niet wordt gevonden, de automatische zoekfunctie op basis het merk (brand) gebruiken voor de programmering.

1) Zet uw satellietontvanger resp. uw DVB-T/kabelbox (STB) en uw televisie aan.

2) Zoek het merk (brand) van uw televisie in de merklijst in de bijlage van deze handleiding op. Voor ieder merk

bestaat een 3-cijferige merkcode.

3) Houd de stand-by toets van de STB (

stb

) zolang ingedrukt, totdat het LED-signaal ( ) twee keer knippert.

4) Voer met de cijfertoetsen de code 3 0 0 3 in. Het LED-signaal (

) knippert twee keer om aan te geven dat de

zoekmode werd geactiveerd.

5) Voer met de cijfertoetsen de 3-cijferige merkcode in van het door u gekozen merk uit de merklijst. Het

LED-signaal (

) knippert twee keer om aan te geven dat de code werd herkend.

6) Houd de stand-by toets (

) van uw m_2 net zolang ingedrukt totdat het apparaat uitschakelt. Deze procedure

kan meerdere minuten duren.

7) Op het moment dat de televisie is uitgeschakeld, moet u ter bevestiging van de programmering de OK-toets

zolang (

) ingedrukt houden, totdat het LED-signaal ( ) twee keer knippert.

8) Test nu of de afzonderlijke toetsen van uw afstandsbediening functioneren. Begin met de stand-by toets van

de STB (

stb

), dan de toetsen voor de geluidssterkte (

vol

), en daarna met de toetsen 1 tot 43

(volgens de functiebeschrijvingstabel). De AV-toets (

) en de stand-by toets voor de TV (

) worden niet

getest.

9) Als het apparaat normaal op alle functies reageert, is uw m_2 correct geprogrammeerd en kan deze worden

gebruikt.

Instructie

Het kan voorkomen dat uw m_2 afstandsbediening gedurende het zoeken meerdere codes vindt waar uw televisie op reageert, maar niet bij elke code alle toetsen functioneren. In dit geval moet u het zoeken opnieuw starten (stap 3 tot 9), totdat u de beste code hebt gevonden. Het zoeken begint opnieuw bij de als laatste opgeslagen programmering.

Automatisch zoeken van de televisie

Als alternatief of indien noch bij het handmatig programmeren noch bij het automatisch programmeren op basis van het merk de juiste code voor uw televisie wordt gevonden, dan kunt u de automatische zoekfunctie gebruiken.

1) Zet uw televisie aan.

2) Houd de stand-by toets van de TV (

) zolang ingedrukt, totdat het LED-signaal ( ) twee keer knippert. Indien de toets te kort wordt ingedrukt kan het zijn dat de televisie uitschakelt. Begin in dat geval opnieuw met de programmering door de televisie aan te zetten.

3) Voer met de cijfertoetsen de code 1 0 0 1 in. Het LED-signaal (

) knippert twee keer om aan te geven dat het

zoeken werd geactiveerd.

4) Houd de stand-by toets (

) van uw m_2 net zolang ingedrukt totdat het TV-apparaat uitschakelt. Deze

procedure kan meerdere minuten duren.

5) Op het moment dat de televisie is uitgeschakeld, moet u ter bevestiging van de programmering de OK-toets zolang (

) ingedrukt houden, totdat het LED-signaal ( ) twee keer knippert.

6) Test het functioneren van uw afstandsbediening met de stand-by toets van de TV en de AV-toets (

) ( av).

Als de televisie normaal op alle functies reageert, is uw m_2 correct geprogrammeerd en kan worden gebruikt.

BA m_2 Universal, 135x215 mm CS6.indd 50BA m_2 Universal, 135x215 mm CS6.indd 50 11.09.2012 15:46:3511.09.2012 15:46:35

Page 51

Instructie : Het kan voorkomen, dat uw m_2 afstandsbediening gedurende het zoeken meerdere codes vindt waar uw televisie op reageert, maar niet bij elke code alle toetsen functioneren. In dit geval moet u het zoeken opnieuw starten (stap 2 tot 7), totdat u de beste code hebt gevonden. Het zoeken begint opnieuw bij de als laatste opgeslagen programmering.

Handmatig zoeken van de satellietontvanger resp. de DVB-T/kabelbox (STB)

1) Zet uw televisie en uw satellietontvanger resp. uw DVB-T/kabelbox (STB) aan.

2) Houd de stand-by toets van de STB (

stb

) zolang ingedrukt, totdat het LED-signaal ( ) twee keer knippert.

3) Voer met de cijfertoetsen de code 3 0 0 1 in. Het LED-signaal (

) knippert twee keer om aan te geven dat het

zoeken werd geactiveerd.

4) Houd de stand-by toets van de STB (

stb

) van uw m_2 net zolang ingedrukt, totdat het apparaat uitschakelt.

Deze procedure kan meerdere minuten duren.

5) Op het moment dat de televisie is uitgeschakeld, moet u ter bevestiging van de programmering de OK-toets zolang (

) ingedrukt houden, totdat het LED-signaal ( ) twee keer knippert.

6) Test nu of de afzonderlijke toetsen van uw afstandsbediening functioneren. Begin met de stand-by toets van de STB (

stb

), dan de toetsen voor de geluidssterkte (

vol

) en daarna de toetsen 1 tot 43 (volgens de

functiebeschrijvingstabel). De AV-toets (

) en de stand-by toets voor de TV (

) worden niet getest.

7) Als het apparaat normaal op alle functies reageert, is uw m_2 correct geprogrammeerd en kan deze worden gebruikt.

Instructie

Het kan voorkomen dat uw m_2 afstandsbediening gedurende het zoeken meerdere codes vindt waar uw televisie op reageert, maar niet bij elke code alle toetsen functioneren. In dit geval moet u het zoeken opnieuw starten (stap 2 tot 7), totdat u de beste code hebt gevonden. Het zoeken begint opnieuw bij de als laatste opgeslagen programmering.

Controle van de code

Om de codes die u met de zoekfunctie hebt gevonden ook te kunnen noteren, moet u deze met code-controle selecteren:

1) Houd de stand-by toets van de TV (

) of de STB (

stb

) zolang ingedrukt, totdat het LED-signaal ( )

twee keer knippert.

2) Voer met de cijfertoetsen de code 0 0 0 2 in. Het LED-signaal (

) knippert opnieuw twee keer.

3) Druk op 1 en tel mee hoe vaak het LED-signaal knippert; dit is het eerste cijfer.

4) Druk op 2 en tel mee hoe vaak het LED-signaal knippert; dit is het tweede cijfer.

5) Druk op 3 en tel mee hoe vaak het LED-signaal knippert; dit is het derde cijfer.

6) Druk op 4 en tel mee hoe vaak het LED-signaal knippert; dit is het vierde cijfer.

Instructie : Bij cijfer 0 knippert het LED-signaal niet. De stappen 3 tot 6 kunnen in willekeurige volgorde en zo vaak mogelijk worden uitgevoerd.

Leerfunctie

Als alternatief of wanneer bij ofwel handmatige of de automatische programmering de correcte code voor uw toestel niet te vinden is, kunt u de leerfunctie gebruiken.

De leerfunctie kan ook worden gebruikt worden als bepaalde toetsfuncties van de originele afstandbediening niet in de database zitten.

Plaatsing van de m_2 en originele afstandbediening (reikwijdtetest)

Om te garanderen dat de afstandbediening het signaal kan ontvangen, moeten beide afstandbedieningen met zenddiodes tegenover elkaar liggen. De afstand tussen de beide afstandbedieningen mag niet groter dan 5 cm zijn.

Voor het inleren van de code kunt u, voor de bepaling van de optimale positie, de reikwijdtetest gebruiken:

1) Houd de stand-by toets van de TV (

) of de STB (

stb

) zolang ingedrukt, totdat het LED-signaal ( )

twee keer knippert.

BA m_2 Universal, 135x215 mm CS6.indd 51BA m_2 Universal, 135x215 mm CS6.indd 51 11.09.2012 15:46:3911.09.2012 15:46:39

Page 52

2) Voer met de cijfertoetsen de code 0 0 1 1 in. De signaal-led knippert opnieuw twee keer.

3) Nu brandt de signaal-led oranje en toont u de kwaliteit van de ontvangen signalen.

Plaats nu de originele afstandbediening, druk een willekeurige knop in en hou deze ingedrukt. Verander de

afstand naar m_2 afstandbediening tot het signaal-led groen brandt.

Richtlijn

Oranje lampje toont aan dat het klaar is en dat de m_2 geen signaal ontvangt. Als de signaal-led rood brandt, toont dat aan dat het signaal te zwak (te ver weg) of te sterk (te dichtbij) is. Als het signaal-led groen brandt, toont het de optimale signaalkwaliteit (optimale uitlijning bij het inleren).

4) Om de reikwijdtetest te stoppen, drukt u op de daarvoor ingedrukte knop TV (

) of STB (

stb

Richtlijn

De optimale uitlijning hangt af van de zendsterkte van de originele afstandbediening en kan daarom voor elke afstandsbediening variëren. Voer daarom met elke afstandsbediening die u wilt inleren, de reikwijdtetest uit om de optimale uitlijning te bepalen.

Leren - basis

1) Houd de stand-by toets van de TV (

) of de STB (

stb

) zolang ingedrukt, totdat het LED-signaal ( )

twee keer knippert.

2) Voer met de cijfertoetsen de code 0 0 0 9 in. De signaal-led knippert opnieuw twee keer.

3) Nu brandt de signaal-led groen.

4) Druk op de knop op de m_2 afstandbediening die u wil inleren, bv. (

5) De signaal-led brandt oranje en toont aan dat de m_2 afstandbediening nu klaar is om te leren.

6) Druk op de originele afstandsbediening op de gewenste knop en hou deze ingedrukt totdat de groene signaal-led uitgaat.

Richtlijn

Oranje lampje toont aan dat de m_2 geen signaal ontvangt. Als de signaal-led rood brandt, toont dat aan dat het signaal te zwak (te ver weg) of te sterk (te dichtbij) is.

7) U kunt de stap 3 tot 6 herhalen om andere knoppen in te leren. Om de leerfunctie te bewaren en beëindigen, drukt u op de daarvoor ingedrukte knop TV (

) of STB (

stb

Richtlijn

Als de ingeleerde knoppen bij uw toestel niet correct functioneren en vooral als slechts elke tweede druk van de knop kan functioneren, dient u Leren - Advanced uit te voeren.

Leren - Advanced

1) Houd de stand-by toets van de TV (

) of de STB (

stb

) zolang ingedrukt, totdat het LED-signaal ( )

twee keer knippert.

2) Voer met de cijfertoetsen de code 0 0 1 0 in. De signaal-led knippert opnieuw twee keer.

3) Nu brandt de signaal-led groen.

4) Druk op de knop op de m_2 afstandbediening die u wil inleren, bv. (

5) De signaal-led brandt oranje en toont aan dat de m_2 afstandbediening nu klaar is om te leren.

6) Druk op de originele afstandsbediening op de gewenste knop en hou deze ingedrukt totdat de groene signaal-led uitgaat.

Richtlijn

Oranje lampje toont aan dat de m_2 geen signaal ontvangt. Als de signaal-led rood brandt, toont dat aan dat het signaal te zwak (te ver weg) of te sterk (te dichtbij) is.

7) Druk op de originele afstandsbediening op dezelfde knop en hou deze ingedrukt totdat de groene signaal-led uitgaat.

8) U kunt de stap 3 tot 7 herhalen om andere knoppen in te leren. Om de leerfunctie te bewaren en beëindigen, drukt u op de daarvoor ingedrukte knop TV (

) of STB (

stb

Bediening van de functie voor de geluidssterkte van de TV of de satellietontvanger resp. de DVB-T/kabelbox (STB)

De geluidssterkte en het geluidloos schakelen worden standaard op de satellietontvanger resp. DVB-T/kabelbox (STB) bediend.

Indien u de bediening van deze functies op de televisie wenst, moet u de volgende stappen uitvoeren.

BA m_2 Universal, 135x215 mm CS6.indd 52BA m_2 Universal, 135x215 mm CS6.indd 52 11.09.2012 15:46:4211.09.2012 15:46:42

Page 53

1) Houd de stand-by toets van de TV (

) zolang ingedrukt, totdat het LED-signaal ( ) twee keer knippert.

2) Voer met de cijfertoetsen de code 0 0 0 4 in. Het LED-signaal knippert opnieuw twee keer.

Indien u de bediening van de functies voor de geluidssterkte weer op de satellietontvanger resp. de DVB-T/ kabelbox (STB) wenst, moet u de volgende stappen uitvoeren.

1) Houd de stand-by toets van de TV (

) zolang ingedrukt, totdat het LED-signaal ( ) twee keer knippert.

2) Voer met de cijfertoetsen de code 0 0 0 5 in. Het LED-signaal knippert opnieuw twee keer.

Toetsblokkering

U hebt de mogelijkheid om afzonderlijke, niet gebruikte functies van de m_2 afstandsbediening te deactiveren.

1) Houd de stand-by toets van de STB (

stb

) zolang ingedrukt, totdat het LED-signaal ( ) twee keer knippert.

2) Voer met de cijfertoetsen de code 0 0 0 6 in. Het LED-signaal knippert opnieuw twee keer.

3) Druk na elkaar op alle toetsen waarvan u de functie wilt blokkeren.

4) Om op te slaan moet u op de stand-by toets van de STB drukken (

stb

Instructie

De cijfers en de stand-by toets (

) kunnen niet worden geblokkeerd.

Opmerking

Wanneer u de toetsenblokkering opnieuw ongedaan wenst te maken, moet u de afstandsbediening volledig resetten. Zie functie “Instellingen wissen (Reset)”.

Blokkering van de code

Om een onbedoelde programmering van de m_2 afstandsbediening te voorkomen, kunt u de code-blokkering activeren.

1) Houd de stand-by toets van de TV (

) zolang ingedrukt, totdat het LED-signaal ( ) twee keer knippert.

2) Voer met de cijfertoetsen de code 0 0 0 7 in. Het LED-signaal knippert opnieuw twee keer.

3) De afstandsbediening is nu tegen een omprogrammering geblokkeerd

Instructie

U herkent de geactiveerde code-blokkering als het LED-signaal (

) van de m_2 afstandsbediening bij de

programmeerpoging één keer lang in plaats van twee keer kort knippert. Instructie

Herhaal de stappen 1 tot 3 wanneer u de code-blokkering weer wilt deactiveren.

Instellingen wissen (Reset)

1. Druk de TV-stand-by-toets in en houd deze ingedrukt (

) tot de signaal-LED ( ) tweemaal knippert.

2. Voer met behulp van de cijfertoetsen de code 0 0 0 0 in. De signaal-LED (

) knippert tweemaal om te

bevestigen dat uw m_2 afstandsbediening gereset werd.

Opmerking

Door het uitvoeren van de functie “instellingen wissen (Reset)” verliest uw m_2 afstandsbediening alle programmeringen en bevindt zij zich terug in de uitgangspositie zoals op het moment van aankoop.

Notitie aangaande de bescherming van het milieu

Ten gevolge van de invoering van de Europese Richtlijn 2002/96/EU in het nationaal juridisch system, is het volgende van toepassing: Electrische en electronische toestellen mogen niet weggegooid worden tesamen met het huishoudelijk afval. Consumenten zijn wettelijk

verplicht om electrische en elctronische apparaten op het einde van gebruik in te dienen bij openbare verzamelplaatsen speciaal opgezet voor dit doeleinde of bij een verkooppunt. Verdere speciﬁ caties aangaande dit onderwerp zijn omschreven door de nationale wet van het betreffende land. Dit symbool op het product, de gebruiksaanwijzing of de verpakking duidt erop dat het product onderworpen is aan deze richtlijnen. Door te recycleren, hergebruiken van materialen of andere vormen van hergebruiken van oude toestellen, levert u een grote bijdrage aan de bescherming van het mileu.

GARANTIE

Vanaf de aankoopdatum heeft u op uw afstandbediening u twee jaar garantie. Neem in geval van garantie, contact op met de handelaar.

BA m_2 Universal, 135x215 mm CS6.indd 53BA m_2 Universal, 135x215 mm CS6.indd 53 11.09.2012 15:46:4611.09.2012 15:46:46

Page 54

BETJENINGSVEJLEDNING

ruwido m_2 universal-fjernbetjening

Mange tak, fordi du har valgt en universalfjernbetjening fra ruwido. Din nye fjernbetjening erstatter den originale fjernbetjening til dit fjernsyn samt fjernbetjeningen til din satellitmodtager eller DVB-T/kabelboks (i det følgende også kaldet STB). Læs alle anvisninger grundigt, og opbevar vejledningen for at kunne slå op i den på et senere tidspunkt. Du kan få nærmere informationer og anvisninger på www.ruwido-consumer.com. Ved spørgsmål kan du altid ringe gratis til ruwidos info-line 00800 31133113.

Ved hjælp af foreliggende betjeningsvejledning samt den tilhørende kode- og mærkeliste kan du programmere din fjernbetjening som følger:

a) ved manuel programmering ved at indtaste en ﬁ recifret kode fra kodelisten, b) ved automatisk programmering efter mærke (brand) ved at indtaste den trecifrede kode fra mærkelisten c) via automatisk søgning d) eller ved at indlæse koderne fra den originale fjernbetjening. Vi anbefaler at begynde med den manuelle programmering.

Driftsmåde TV og TV+STB

Din nye m_2 fjernbetjening har to forskellige driftsmåder. Dermed kan du både betjene fjernsynets integrerede digitaltuner (DVB-T/S/C) samt eksterne satellitmodtagere eller en DVB-T/kabelboks (STB).

I den forudindstillede driftsmåde ved levering (TV) betjener alle knapperne på m_2-fjernbetjeningen fjernsynet. Så snart du programmerer en STB-kode (uanset om det er manuelt eller automatisk med en søgning) skifter

m_2-fjernbetjeningen til den anden driftsmåde (TV+STB). I denne driftsmåde betjener kun knapperne tv-standby (

) og AV ( av) fjernsynet. Alle andre knapper betjener satellitmodtageren eller DVB-T/kabelboksen (STB).

Dermed er det ikke længere nødvendigt at skifte mellem TV og STB med den nye m_2-fjernbetjening. Hvis du efter en programmering af STB vil skifte m_2-fjernbetjeningen tilbage til den første driftsmåde (TV), skal

du nulstille fjernbetjeningen helt. Se funktionen „Slet indstillinger (Reset)“.

Isætning og skift af batterier

m_2 fjernbetjeningen forsynes af to 3-V-lithium-batterier (CR 2032). Læg batterierne i batterirummet som vist. Vær særligt opmærksom på, at polerne vender rigtigt. Bortskaf de gamle batterier iht. de lokale forskrifter.

Din m_2 har et internt bufferlager, så programmeringen også opretholdes, efter at der er skiftet batteri. Vi anbefaler, at du udelukkende bruger nye batterier. Brug aldrig gamle og nye batterier sammen, idet

fjernbetjeningens ydeevne og batteriernes levetid da forringes.

Generelle informationer

Din m_2 er udstyret med en 5 sekunders beskyttelsesmekanisme. Ved hvert enkelt programmeringstrin skal der trykkes på en knap inden for 5 sekunder. Ellers tilbagestilles fjernbetjeningen til den almindelige betjeningsmodus.

To korte blink fra signal-LED‘en bekræfter indtastningen, et langt blink angiver, at enheden er afbrudt. Hvis du har indtastet et kodenummer forkert, skal du blot trykke på en vilkårlig knap og vente på et langt blink fra signalLED‘en. Derefter kan du fortsætte med at indtaste iht. vejledningen.

BA m_2 Universal, 135x215 mm CS6.indd 54BA m_2 Universal, 135x215 mm CS6.indd 54 11.09.2012 15:46:4811.09.2012 15:46:48

Page 55

Funktionsbeskrivelse

Driftsmåde 1 (TV)

Driftsmåde 2 (TV + STB)

Symbol TV-funktion TV-funktion STB-funktion

Tv-standby (tænd/sluk)

stb

STB standby

(tænd/sluk)

Signal-LED Signal-LED Signal-LED

AV AV

Favoritliste Favoritliste

Elektronisk fjernsynsprogram

Info Info Cursor op Cursor op Cursor ned Cursor ned Cursor til venstre Cursor til venstre Cursor til højre Cursor til højre

OK OK

Omskiftning mellem analog og digital tuner

Exit Exit

Opt Opt Rødt Rødt Grønt Grønt Gult Gult Blåt Blåt

vol

Volumen+ Volumen+ *) Volumen+ Mute Mute *) Mute

prog

Program+ Program+

vol

Volumen– Volumen– *) Volumen–

Menu Menu

prog

Program– Program– Tænd for tekst-tv Tænd for tekst-tv Sluk for tekst-tv 16:9 Formatændring 16:9 Formatændring

Optagelse Tilbagespoling Play (tryk kortvarigt) /

pause (tryk vedvarende) Stop

Fremadspoling

*) kun hvis funktionen »Betjening af lydstyrke på tv-apparat« ønskes. Standardmæssigt betjenes disse funktioner

på satellitmodtageren eller DVB-T/kabelboksen (STB).

BA m_2 Universal, 135x215 mm CS6.indd 55BA m_2 Universal, 135x215 mm CS6.indd 55 11.09.2012 15:46:4911.09.2012 15:46:49

Page 56

Manuel programmering af fjernsynet

1) Tænd for fjernsynet.

2) Find mærket på dit fjernsyn under »TV« i kodelisten. Der vises én eller ﬂ ere 4-cifrede koder til hvert mærke.

På vores website www.ruwido-consumer.com kan du ved kodesøgningen indtaste modelnummeret på dit tv-apparat direkte i support-området for at ﬁ nde den rigtige kode. På denne måde behøver du ikke at teste ﬂ ere koder.

3) Tryk på og hold tv-standbyknappen nede (

), indtil signal-LED‘en ( ) blinker to gange.

4) Brug taltasterne til at indtaste den første ﬁ recifrede kode for mærket, som du har valgt fra kodelisten. Signal-LED‘en (

) blinker to gange for at vise, at koden er accepteret.

5) Test med tv-standbyknappen (

) og AV-knappen ( av), om din fjernbetjening fungerer som den skal

6) Hvis fjernsynet slet ikke eller kun reagerer delvist, når du trykker på knapperne, skal du gentage trin 3 til 5 ved at bruge den næste kode fra kodelisten.

7) Hvis fjernsynet reagerer som det skal på alle funktioner, er din m_2 programmeret korrekt, og du kan bruge den. Notér den anvendte kode som reference.

Manuel programmering af satellitmodtageren eller DVB-T/kabelboksen (STB)

1) Tænd for satellitmodtageren eller DVB-T/kabelboksen (STB) og fjernsynsapparatet.

2) Find mærket på apparatet under »STB« i kodelisten. Der vises én eller ﬂ ere 4-cifrede koder til hvert mærke.

3) Tryk på og hold knappen STB-standby nede (

stb

), indtil signal-LED‘en ( ) blinker to gange.

4) Brug taltasterne til at indtaste den første 4-cifrede kode for mærket, som du har valgt fra kodelisten. Signal-LED‘en (

) blinker to gange for at vise, at koden er accepteret.

5) Test nu, om de enkelte knapper på fjernbetjeningen virker som de skal, idet du begynder med STBstandbyknappen (

stb

), lydstyrkeknapperne (

vol

), og gå så videre med knapperne fra 1 til 43 (iht.

tabellen Funktionsbeskrivelse). AV-knappen (

) og tv-standbyknappen (

) testes ikke.

6) Hvis apparatet slet ikke eller kun reagerer delvist, når du trykker på knapperne, skal du gentage trin 3 til 5 ved at bruge den næste kode fra kodelisten.

7) Hvis apparatet reagerer som det skal på alle funktioner, er din m_2 programmeret korrekt, og du kan bruge den. Notér den anvendte kode som reference.

Programmeringskoder, som jeg bruger

TV STB

Automatisk programmering af fjernsynet efter mærke (brand)

Alternativt, eller hvis du ikke kan ﬁ nde den rigtige kode til dit fjernsynsapparat, når du programmerer manuelt, kan du bruge automatisk søgning efter mærke (brand).

1) Tænd for fjernsynet.

2) Find mærket på dit fjernsynsapparat i mærkelisten i bilaget til denne vejledning. Der er en 3-cifret mærkekode til hvert enkelt mærke.

3) Tryk på og hold tv-standbyknappen nede (

), indtil signal-LED‘en ( ) blinker to gange.

4) Indtast koden 1 0 0 3 med taltasterne. Signal-LED‘en (

) blinker to gange for at bekræfte, at søgemodus er

aktiveret.

5) Brug taltasterne til at indtaste den trecifrede kode for mærket, som du har valgt fra mærkelisten. SignalLED‘en (

) blinker to gange for at vise, at koden er accepteret.

6) Hold tv-standbyknappen (

) på din m_2 nede, til tv-apparatet slukkes. Denne procedure kan vare ﬂ ere

minutter.

7) Så snart fjernsynet er slukket, skal du trykke på OK-knappen (

) for at bekræfte programmeringen, indtil

signal-LED‘en (

) blinker to gange.

BA m_2 Universal, 135x215 mm CS6.indd 56BA m_2 Universal, 135x215 mm CS6.indd 56 11.09.2012 15:46:5411.09.2012 15:46:54

Page 57

8) Test med tv-standbyknappen (

) og AV-knappen ( av), om din fjernbetjening fungerer som den skal. Hvis

fjernsynet reagerer som det skal på alle funktioner, er din m_2 programmeret korrekt, og du kan bruge den.

Det kan forekomme, at din m_2-fjernbetjening under søgningen ﬁ nder ﬂ ere koder, som dit fjernsynsapparat reagerer på, men at ikke alle knapper fungerer ved hver enkelt kode. I dette tilfælde skal du starte søgningen igen (trin 3 til 9), indtil du har fundet den bedste kode. Der startes en ny søgning ved den sidst gemte programmering.

Automatisk programmering af satellitmodtageren eller DVB-T/kabelboksen (STB) efter mærke (brand)

Alternativt, eller hvis du ikke kan ﬁ nde den rigtige kode til dit fjernsynsapparat, når du programmerer manuelt, kan du bruge automatisk søgning efter mærke (brand).

1) Tænd for satellitmodtageren eller DVB-T/kabelboksen (STB) og fjernsynsapparatet.

2) Find mærket (brandet) på dit fjernsynsapparat i mærkelisten i bilaget til denne vejledning. Der er en 3-cifret mærkekode til hvert enkelt mærke.

3) Tryk på og hold knappen STB-standby nede (

stb

), indtil signal-LED‘en ( ) blinker to gange.

4) Indtast koden 3 0 0 3 med taltasterne. Signal-LED‘en (

) blinker to gange for at bekræfte, at søgemodus er

aktiveret.

5) Brug taltasterne til at indtaste den trecifrede kode for mærket, som du har valgt fra mærkelisten. SignalLED‘en (

) blinker to gange for at vise, at koden er accepteret.

6) Hold standbyknappen (

) på din m_2 nede, til apparatet slukkes. Denne procedure kan vare ﬂ ere minutter.

7) Så snart fjernsynet er slukket, skal du trykke på OK-knappen (

) for at bekræfte programmeringen, indtil

signal-LED‘en (

) blinker to gange.

8) Test nu, om de enkelte knapper på fjernbetjeningen virker som de skal, idet du begynder med knappen STB-standby (

stb

), lydstyrkeknapperne (

vol

), og gå så videre med knapperne fra 1 til 43 (iht. tabellen

Funktionsbeskrivelse). AV-knappen (

) og tv-standbyknappen (

) testes ikke.

9) Hvis apparatet reagerer som det skal på alle funktioner, er din m_2 programmeret korrekt, og du kan bruge den.

Fjernsynets automatiske søgning

Alternativt, eller hvis du ikke ﬁ nder den rigtige kode til dit fjernsynsapparat hverken ved den manuelle eller den automatiske programmering, kan du bruge automatisk søgning.

1) Tænd for fjernsynet.

2) Tryk på og hold knappen tv-standby nede (

), indtil signal-LED‘en ( ) blinker to gange. Hvis du trykker for kort på knappen, er det muligt, at fjernsynsapparatet slukker. I det tilfælde skal du starte programmeringen igen ved at tænde for fjernsynet.

3) Indtast koden 1 0 0 1 med taltasterne. Signal-LED‘en (

) blinker to gange for at bekræfte, at søgemodus er

aktiveret.

4) Hold standbyknappen (

) på din m_2 nede, til tv-apparatet slukkes. Denne procedure kan vare ﬂ ere minutter.

5) Så snart fjernsynet er slukket, skal du trykke på OK-knappen (

) for at bekræfte programmeringen, indtil

signal-LED‘en (

) blinker to gange.

6) Test med tv-standbyknappen (

) og AV-knappen ( av), om din fjernbetjening fungerer som den skal. Hvis

fjernsynet reagerer som det skal på alle funktioner, er din m_2 programmeret korrekt, og du kan bruge den.

Det kan forekomme, at din m_2-fjernbetjening under søgningen ﬁ nder ﬂ ere koder, som dit fjernsynsapparat reagerer på, men at ikke alle knapper fungerer ved hver enkelt kode. I dette tilfælde skal du starte søgningen igen (trin 2 til 7), indtil du har fundet den bedste kode. Der startes en ny søgning ved den sidst gemte programmering.

Automatisk søgning via satellitmodtageren eller DVB-T/kabelboksen (STB)

Alternativt, eller hvis du ikke ﬁ nder den rigtige kode til dit apparat hverken ved den manuelle eller den automatiske programmering, kan du bruge automatisk søgning.

1) Tænd for fjernsynsapparatet samt satellitmodtageren eller DVB-T/kabelboksen (STB).

BA m_2 Universal, 135x215 mm CS6.indd 57BA m_2 Universal, 135x215 mm CS6.indd 57 11.09.2012 15:46:5711.09.2012 15:46:57

Page 58

2) Tryk på og hold knappen STB-standby nede (

stb

), indtil signal-LED‘en ( ) blinker to gange.

3) Indtast koden 3 0 0 1 med taltasterne. Signal-LED‘en (

) blinker to gange for at bekræfte, at søgemodus er

aktiveret.

4) Hold STB-standbyknappen (

stb

) på din m_2 nede, til apparatet slukkes. Denne procedure kan vare ﬂ ere

minutter.

5) Så snart fjernsynet er slukket, skal du trykke på OK-knappen (

) for at bekræfte programmeringen, indtil

signal-LED‘en (

) blinker to gange.

6) Test nu, om de enkelte knapper på fjernbetjeningen virker som de skal, idet du begynder med STBstandbyknappen (

stb

), lydstyrkeknapperne (

vol

), og gå så videre med knapperne fra 1 til 43 (iht.

tabellen Funktionsbeskrivelse). AV-knappen (

) og tv-standbyknappen (

) testes ikke.

7) Hvis apparatet reagerer som det skal på alle funktioner, er din m_2 programmeret korrekt, og du kan bruge den.

Det kan forekomme, at din m_2-fjernbetjening under søgningen ﬁ nder ﬂ ere koder, som dit fjernsynsapparat reagerer på, men at ikke alle knapper fungerer ved hver enkelt kode. I dette tilfælde skal du starte søgningen igen (trin 2 til 7), indtil du har fundet den bedste kode. Der startes en ny søgning ved den sidst gemte programmering.

Kodeforespørgsel

For også at notere koderne, som du fandt under søgningen, skal disse udlæses ved hjælp af kodeforespørgslen:

1) Tryk på og hold tv-standbyknappen (

) eller STB-standbyknappen nede (

stb

), til signal-LED‘en ( )

blinker to gange.

2) Indtast koden 0 0 0 2 med taltasterne. Signal-LED‘en (

) blinker igen to gange.

3) Tryk på 1, og tæl hvor mange gange signal-LED‘en blinker; dette er det første ciffer.

4) Tryk på 2, og tæl hvor mange gange signal-LED‘en blinker; dette er det andet ciffer.

5) Tryk på 3, og tæl hvor mange gange signal-LED‘en blinker; dette er det tredje ciffer.

6) Tryk på 4, og tæl hvor mange gange signal-LED‘en blinker; dette er det fjerde ciffer.

NB :

Ved ciffer 0 blinker signal-LED‘en ikke. Trin 3 til 6 kan udføres i vilkårlig rækkefølge og så ofte som ønsket.

Indlæringsfunktion

Alternativt eller hvis der hverken under den manuelle programmering eller den automatiske programmering bliver fundet den rigtige kode til apparatet, kan indlæringsfunktionen benyttes.

Indlæringsfunktionen kan også benyttes, hvis bestemte tastfunktioner til originalfjernbetjeningen ikke ﬁ ndes i databasen.

Positionering af m_2 og originalfjernbetjeningen (rækkeviddetest)

For at sikre, at fjernbetjeningen kan modtage signalet, skal de to fjernbetjeninger ligge over for hinanden med deres sendedioder pegende mod hinanden. Den indbyrdes afstand mellem fjernbetjeningerne bør ikke overskride 5 cm.

Rækkeviddetesten kan benyttes til at bestemme den optimale position for indlæringen af koderne:

1) Tryk på og hold tv-standbyknappen (

) eller STB-standbyknappen nede (

stb

), til signal-LED‘en ( )

blinker to gange.

2) Indtast koden 0 0 1 1 med taltasterne. Signal-LED‘en blinker igen to gange.

3) Nu lyser signal-LED‘en orange og viser kvaliteten af de modtagne signaler.

Positionér nu originalfjernbetjeningen, og tryk på en vilkårlig tast, og hold den nede. Foretag ændring af

afstanden til m_2 fjernbetjeningen, indtil signal-LED‘en lyser grønt.

Bemærk

En LED, der lyser orange, angiver, at apparatet er klar til drift, og at m_2 ikke modtager noget signal. En signal-LED, der lyser rødt, angiver, at signalet er for svagt (for langt væk) eller for kraftigt (for tæt på). En signal-LED, der lyser grønt, angiver, at signalkvaliteten er optimal (optimal positionering til indlæring).

4) Når rækkeviddetesten skal afsluttes, trykkes der på den forinden aktiverede TV-(

) eller STB- (

stb

) tast.

BA m_2 Universal, 135x215 mm CS6.indd 58BA m_2 Universal, 135x215 mm CS6.indd 58 11.09.2012 15:47:0111.09.2012 15:47:01

Page 59

Bemærk :

Den optimale positionering afhænger af originalfjernbetjeningens sendestyrke og kan derfor variere fra fjernbetjening til fjernbetjening. Udfør derfor rækkeviddetesten med alle fjernbetjeninger, der skal foretages indlæring med, for på denne måde at bestemme den optimale positionering.

Indlæring - basic

1) Tryk på og hold tv-standbyknappen (

) eller STB-standbyknappen nede (

stb

), til signal-LED‘en ( )

blinker to gange.

2) Indtast koden 0 0 0 9 med taltasterne. Signal-LED‘en blinker igen to gange.

3) Nu lyser signal-LED‘en grønt.

4) Tryk på en tast på den m_2 fjernbetjening, der skal indlæres, f.eks. (

5) Signal-LED‘en lyser orange og angiver, at m_2 fjernbetjeningen nu er klar til indlæring.

6) Tryk på den ønskede tast på originalfjernbetjeningen, og hold den nede, indtil den grønne signal-LED slukker.

Bemærk

En LED, der lyser orange, angiver, at m_2 ikke modtager noget signal. En signal-LED, der lyser rødt, angiver, at signalet er for svagt (for langt væk) eller for kraftigt (for tæt på).

7) Trin 3 til 6 kan gentages til indlæring af yderligere taster. For at gemme og afslutte indlæringsfunktionen trykkes der på den forinden aktiverede TV-(

) eller STB- (

stb

) tast.

Bemærk

Hvis ikke de indlærte taster på apparatet fungerer korrekt, eller særligt hvis kun hvert andet tastetryk fungerer, skal der gennemføres en „indlæring – advanced“.

Indlæring - advanced

1) Tryk på og hold tv-standbyknappen (

) eller STB-standbyknappen nede (

stb

), til signal-LED‘en ( )

blinker to gange.

2) Indtast koden 0 0 1 0 med taltasterne. Signal-LED‘en blinker igen to gange.

3) Nu lyser signal-LED‘en grønt.

4) Tryk på en tast på den m_2 fjernbetjening, der skal indlæres, f.eks. (

5) Signal-LED‘en lyser orange og angiver, at m_2 fjernbetjeningen nu er klar til indlæring.

6) Tryk på den ønskede tast på originalfjernbetjeningen, og hold den nede, indtil den grønne signal-LED slukker.

Bemærk

En LED, der lyser orange, angiver, at m_2 ikke modtager noget signal. En signal-LED, der lyser rødt, angiver, at signalet er for svagt (for langt væk) eller for kraftigt (for tæt på).

7) Tryk igen på samme tast på originalfjernbetjeningen, og hold den nede, indtil den grønne signal-LED slukker.

8) Trin 3 til 7 kan gentages til indlæring af yderligere taster. For at gemme og afslutte indlæringsfunktionen trykkes der på den forinden aktiverede TV-(

) eller STB- (

stb

) tast.

Betjening af lydstyrkefunktionen fra tv‘et eller fra satellitmodtageren eller DVB-T/ kabelboksen (STB)

Lydstyrken eller mute-funktionen indstilles standardmæssigt på satellitmodtageren eller DVB-T/kabelboksen (STB).

Hvis du ønsker at betjene disse funktioner på tv-apparatet, skal ud udføre følgende trin:

1) Tryk på og hold tv-standbyknappen nede (

), indtil signal-LED‘en ( ) blinker to gange.

2) Indtast koden 0 0 0 4 med taltasterne. Signal-LED‘en blinker igen to gange.

Hvis du igen ønsker at betjene lydstyrkefunktionen på satellitmodtageren eller DVB-T/kabelboksen (STB), skal du udføre følgende trin:

1) Tryk på og hold tv-standbyknappen nede (

), indtil signal-LED‘en ( ) blinker to gange.

2) Indtast koden 0 0 0 5 med taltasterne. Signal-LED‘en blinker igen to gange.

Knapspærring

Det er muligt at deaktivere enkelte funktioner, som du ikke bar brug for, på m_2-fjernbetjeningen.

1) Tryk på og hold STB-standbyknappen nede (

stb

), indtil signal-LED‘en ( ) blinker to gange.

2) Indtast koden 0 0 0 6 med taltasterne. Signal-LED‘en blinker igen to gange.

BA m_2 Universal, 135x215 mm CS6.indd 59BA m_2 Universal, 135x215 mm CS6.indd 59 11.09.2012 15:47:0511.09.2012 15:47:05

Page 60

3) Tryk én for én på de knapper, hvis funktion du ønsker at spærre.

4) Tryk på STB-standbyknappen (

stb

) for at gemme.

Talknapperne samt standby-knappen (

) kan ikke spærres.

Hvis du vil fjerne knapspærringen ogen, skal du nulstille fjernbetjeningen helt. Se funktionen „Slet indstillinger (Reset)“.

Kodespærring

For at forebygge at m_2-fjernbetjeningen programmeres utilsigtet, kan du aktivere kodespærringen.

1) Tryk på og hold tv-standbyknappen nede (

), indtil signal-LED‘en ( ) blinker to gange.

2) Indtast koden 0 0 0 7 med taltasterne. Signal-LED‘en blinker igen to gange.

3) Fjernbetjeningen er nu spærret mod omprogrammering.

Du kan se, at kodespærringen er aktiveret, idet signal-LED‘en (

) på m_2-fjernbetjeningen blinker én gang langt

og ikke to gange kort ved programmeringsforsøg.

: Gentag trin 1 til 3, hvis du ønsker at deaktivere kodespærringen igen.

Slet indstillinger (Reset)

1. Tryk på tv-standbyknappen, og hold den nede (

), indtil signal-LED‘en ( ) blinker to gange.

2. Indtast koden 0 0 0 0 med taltasterne. Signal-LED‘en (

) blinker to gange for at bekræfte, at m_2-

fjernbetjeningen er nulstillet.

Med funktionen „Slet indstillinger (Reset)“ mister m_2-fjernbetjeningen alle programmeringer og beﬁ nder sig igen i leveringstilstand.

Anvisninger til beskyttelse af miljøet

Efter implementeringen af det europæiske direktiv 2002/96/EU i det nationale lovgivningssystem gælder følgende: Elektriske og elektroniske apparater må ikke bortskaffes med husholdningsaffaldet. Forbrugeren er ved afslutningen af elektriske

og elektroniske apparaters levetid lovmæssigt forpligtet til at aﬂ evere disse på de dertil indrettede offentlige indsamlingssteder eller hos sælgeren. Enkeltheder vedrørende dette fastlægges af de respektive landes nationale lovgivning. Dette symbol på produktet, betjeningsvejledningen eller emballagen viser, at produktet er underlagt disse bestemmelser. Med genanvendelse, genanvendelse af materialer eller andre former for genbrug af gamle apparater yder du et vigtigt bidrag til beskyttelse af vores miljø.

GARANTI

Der gives to års garanti på fjernbetjeningen fra købsdatoen. Henvend dig i garantitilfælde direkte til din forhandler.

BA m_2 Universal, 135x215 mm CS6.indd 60BA m_2 Universal, 135x215 mm CS6.indd 60 11.09.2012 15:47:0911.09.2012 15:47:09

Page 61

BRUKSANVISNING

ruwido m_2 Universal Fjärrkontroll

Tack för att du valt en universalfjärrkontroll från ruwido. Din nya fjärrkontroll ersätter originalfjärrkontrollen för din TV, samt fjärrkontrollen för din satellitmottagare resp. DVB-T/kabelbox (kallas i fortsättningen även STB). Läs noggrant igenom alla anvisningar och spara bruksanvisningen för framtida bruk. Urförligare information och ﬂ er anvisningar ﬁ nns på www.ruwido-consumer.com. Frågor besvaras också via ruwidos kostnadsfria informationslinje 00800 31133113.

Med hjälp av bruksanvisningen och tillhörande kod- och märkeslista kan fjärrkontrollen programmeras på följande sätt:

a) genom manuell programmering där en fyrsiffrig kod från kodlistan anges, b) genom automatisk programmering för märket där en tresiffrig kod från märkeslistan anges c) genom en automatisk sökfunktion d) eller genom att lära in de ursprungliga koderna för fjärrkontroll. Vi rekommenderar att man börjar med manuell programmering.

Driftsätt TV och TV+STB

Din nya manöverenheten m_2 har två olika driftsätt. Med den kan du manövrera både den inbyggda digitalklockan i TV-apparaten (DVB-T/S/C) och externa satellitmottagaren resp. en DVB-T/kabelbox (STB).

I det driftsätt som är inställt vid leveransen (TV) fjärrmanövrerar alla knapparna på manöverenheten m_2 själva TV-apparaten.

Så snart du programmerar en STB-kod (vare sig manuellt eller automatiskt med sökning) växlar m_2 till det andra driftsättet (TV+STB). I detta driftsätt manövrerar bara knapparna TV-Standby (

) och AV ( av) själva TVapparaten. Alla övriga knappar manöverar satellitmottagaren resp. DVB-T/kabelboxen (STB). Det betyder att med den nya manöverenheten m_2 behöver du inte längre koppla om mellan TV och STB.

Om du vill ställa tillbaka manöverenheten m_2 till det första driftsättet (TV) efter att ha programmerat STB, så ställ den bara i utgångsläget. Se funktionen: “Upphäva inställningar (Reset)“.

Isättning och byte av batterier

Er m_2 fjärrkontroll försörjs av två 3-volts litium-batterier (CR 2032). Placera batterierna enligt markeringarna i batterifacket. Kontrollera i synnerhet att polerna hamnar rätt. Avfallshantera förbrukade batterier enligt lokala föreskrifter.

Anvisning

Din m_2 har ett internminne, så att programmeringen ﬁ nns kvar under batteribyte. Vi rekommenderar att endast nya batterier används. Använd aldrig gamla och nya batterier tillsammans, eftersom

både fjärrkontrollens prestanda och batteriernas livslängd kan påverkas negativt.

Allmän information

Din m_2 är utrustad med en 5-sekunders skyddsmekanism. Vid varje programmeringssteg måste en knapp tryckas in inom 5 sekunder, annars återgår fjärrkontrollen till vanligt användarläge.

Anvisning

Två korta blinkningar med signallampan bekräftar inmatningen, en lång blinkning anger att den avbrutits. Tryck på valfri knapp och vänta på en lång blinkning från signallampan om ett felaktigt kodnummer har angetts.

Därefter kan inmatningen fortsätta enligt anvisningarna.

BA m_2 Universal, 135x215 mm CS6.indd 61BA m_2 Universal, 135x215 mm CS6.indd 61 11.09.2012 15:47:1111.09.2012 15:47:11

Page 62

Funktionsbeskrivning

Driftsätt 1 (TV)

Driftsätt 2 (TV + STB)

Symbol TV-funktion TV-funktion STB-funktion

TV Standby (omkoppling TILL/FRÅN)

stb

STB Standby

(omkoppling TILL/FRÅN)

Signal-LED Signal-LED Signal-LED

AV AV

Favoritlista Favoritlista

Elektroniskt TV-program Elektroniskt TV-program

Info Info Markören på Markören på Markören av Markören av Markör vänster Markör vänster Markör höger Markör höger

OK OK

Skifta mellan analog och digital Tuner

Avsluta Avsluta

Alt Alt Röd Röd Grön Grön Gul Gul Blå Blå

vol

Ljudstyrka+ Ljudstyrka+ *) Ljudstyrka+ Tyst-knapp Tyst-knapp *) Tyst-knapp

prog

Program+ Program+

vol

Ljudstyrka- Ljudstyrka- *) Ljudstyrka-

Meny Meny

prog

Program- ProgramAktivera text-TV Aktivera text-TV Avaktivera text-TV 16:9 Formatbyte 16:9 Formatbyte

Inspelning Spola tillbaka Play(tryck snabbt) /

Pause(tryck längre) Stopp

Spola fram

*) endast om funktionen „Användning av ljudstyrka-funktionen på TV-apparaten“ önskas.

Som standard används dessa funktioner på satellitmottagaren resp. DVB-T/kabelboxen (STB).

BA m_2 Universal, 135x215 mm CS6.indd 62BA m_2 Universal, 135x215 mm CS6.indd 62 11.09.2012 15:47:1111.09.2012 15:47:11

Page 63

Manuell programmering av TV-apparater

1) Slå på TV-apparaten.

2) Leta upp TV-apparatens märke under „TV“ i kodlistan. En eller ﬂ era fyrsiffriga koder visas för varje märke. Anvisning

På vår websida www.ruwido-consumer.com kan apparatens modellnummer anges direkt för att hitta motsvarande kod. På så vis slipper du testa ﬂ era koder.

3) Håll TV-standby-knappen intryckt (

) tills signallampan ( ) blinkar två gånger.

4) Mata in den första fyrsiffriga koden för ditt valda märke från kodlistan med hjälp av sifferknapparna.

Signallampan (

) blinkar två gånger för att visa att koden har accepterats.

5) Kontrollera funktionen hos fjärrkontrollen med TV-standbyknappen (

) och AV-knappen ( av).

6) Om TV:n inte reagerar alls eller bara delvis på knappkommandona, upprepas steg 3 till 5 med nästa kod från

kodlistan.

7) Om TV-apparaten reagerar korrekt på alla funktioner, är m_2 korrekt programmerad och kan användas.

Anteckna den använda koden som referens.

Manuell programmering av satellitmottagaren resp. DVB-T/kabelboxen (STB).

1) Starta satellitmottagaren resp. DVB-T/kabelboxen (STB) och TV-apparaten.

2) Leta upp apparatens märke under „STB“ i kodlistan. En eller ﬂ era fyrsiffriga koder visas för varje märke. Anvisning

På vår websida www.ruwido-consumer.com kan apparatens modellnummer anges direkt för att hitta motsvarande kod. På så vis slipper du testa ﬂ era koder.

3) Håll STB-standbyknappen intryckt (

stb

) tills signallampan ( ) blinkar två gånger.

4) Mata in den första fyrsiffriga koden för ditt valda märke från kodlistan med hjälp av sifferknapparna.

Signallampan (

) blinkar två gånger för att visa att koden har accepterats.

5) Kontrollera nu att alla knappar på fjärrkontrollen fungerar, börja med STB-standbyknappen (

stb

), knapparna

för ljudstyrka (

vol

), och fortsätt sedan med knapparna 1 till 43 (enligt tabellen Funktionsbeskrivning).

AV-knappen (

) och TV-standbyknappen (

) testas inte.

6) Om apparaten inte reagerar alls eller bara delvis på knappkommandona, upprepas steg 3 till 5 med nästa kod

från kodlistan.

7) Om apparaten reagerar korrekt på alla funktioner, är m_2 korrekt programmerad och kan användas. Anteckna

den använda koden som referens.

Mina använda programmeringskoder

TV STB

Automatisk programmering av TV:n efter märke

Som alternativ, eller om rätt kod inte hittas vid manuell programmering, kan en automatisk sökning efter märket utföras.

1) Starta TV-apparaten.

2) Leta upp TV-apparatens märke i märkeslistan i bilagan till denna bruksanvisning. För varje märke anges en

3-siffrig märkeskod.

3) Håll TV-standby-knappen intryckt (

) tills signallampan ( ) blinkar två gånger.

4) Mata med hjälp av sifferknapparna in koden 1 0 0 3. Signallampan (

) blinkar två gånger för att visa att

sökläget har aktiverats.

5) Mata in den första tresiffriga märkeskoden för ditt valda märke från märkeslistan med hjälp av sifferknapparna.

Signallampan (

) blinkar två gånger för att visa att koden har accepterats.

6) Håll TV-standbyknappen (

) intryckt på din m_2, tills TV-apparaten stängs av. Proceduren kan ta ﬂ era

minuter.

7) När apparaten har stängts av, hålls OK-knappen intryckt för att bekräfta programmeringen, (

) tills

signallampan (

) blinkar två gånger.

8) Kontrollera funktionen hos fjärrkontrollen med hjälp av TV-standbyknappen (

) och AV-knappen ( av). Om

TV-apparaten reagerar korrekt på alla funktioner, är m_2 korrekt programmerad och kan användas.

BA m_2 Universal, 135x215 mm CS6.indd 63BA m_2 Universal, 135x215 mm CS6.indd 63 11.09.2012 15:47:1611.09.2012 15:47:16

Page 64

Anvisning :

Det kan inträffa att fjärrkontrollen m_2 hittar ﬂ era koder som motsvarar TV-apparaten under sökningen, men där vissa knappar inte fungerar för vissa koder. I så fall ska sökningen startas på nytt (steg 3 till 9), tills den bästa koden har hittats. En nystartad sökning börjar med den senast sparade programmeringen.

Manuell programmering av satellitmottagaren resp. DVB-T/kabelboxen (STB) enligt märke.

Som alternativ, eller om rätt kod för apparaten inte hittas vid manuell programmering, kan en automatisk sökning efter märket utföras.

1) Starta satellitmottagaren resp. DVB-T/kabelboxen (STB) och TV-apparaten.

2) Leta upp apparatens märke i märkeslistan i bilagan till denna bruksanvisning. För varje märke anges en

3-siffrig märkeskod.

3) Håll STB-standbyknappen intryckt (

stb

) tills signallampan ( ) blinkar två gånger.

4) Mata med hjälp av sifferknapparna in koden 3 0 0 3. Signallampan (

) blinkar två gånger för att visa att

sökläget har aktiverats.

5) Mata in den första tresiffriga märkeskoden för ditt valda märke från märkeslistan med hjälp av sifferknapparna.

Signallampan (

) blinkar två gånger för att visa att koden har accepterats.

6) Håll standbyknappen (

) intryckt på din m_2, tills apparaten stängs av. Proceduren kan ta ﬂ era minuter.

7) När apparaten har stängts av, hålls OK-knappen intryckt för att bekräfta programmeringen, (

) tills

signallampan (

) blinkar två gånger.

8) Kontrollera nu att alla knappar på fjärrkontrollen fungerar, börja med STB-standbyknappen (

stb

), knapparna

för ljudstyrka (

vol

), och fortsätt sedan med knapparna 1 till 43 (enligt tabellen Funktionsbeskrivning).

AV-knappen (

) och TV-standbyknappen (

) testas inte.

9) Om apparaten reagerar korrekt på alla funktioner, är m_2 korrekt programmerad och kan användas.

Anvisning

Ibland kan fjärrkontrollen m_2 hitta ﬂ era koder som motsvarar apparaten under sökningen, men där vissa knappar inte fungerar för vissa koder. I så fall ska sökningen startas på nytt (steg 3 till 9), tills den bästa koden har hittats. En nystartad sökning börjar med den senast sparade programmeringen.

Automatisk sökning av TV-apparater

Som alternativ, eller om rätt kod för TV-apparaten varken hittas vid manuell programmering eller automatisk programmering, kan en automatisk sökning utföras.

1) Starta TV-apparaten.

2) Håll TV-standby-knappen intryckt (

) tills signallampan ( ) blinkar två gånger. Vid för korta knapptryck

kan det hända att TV-apparaten stängs av. Börja i så fall om programmeringen genom att starta TV:n.

3) Mata med hjälp av sifferknapparna in koden 1 0 0 1. Signallampan (

) blinkar två gånger för att visa att

sökningen har aktiverats.

4) Håll standbyknappen (

) intryckt på din m_2, tills TV-apparaten stängs av. Proceduren kan ta ﬂ era minuter.

5) När apparaten har stängts av, hålls OK-knappen intryckt för att bekräfta programmeringen, (

) tills

signallampan (

) blinkar två gånger.

6) Kontrollera funktionen hos fjärrkontrollen med hjälp av TV-standbyknappen (

) och AV-knappen ( av). Om

TV-apparaten reagerar korrekt på alla funktioner, är m_2 korrekt programmerad och kan användas.

Anvisning

Ibland kan fjärrkontrollen m_2 hitta ﬂ era koder som motsvarar TV-apparaten under sökningen, men där vissa knappar inte fungerar för vissa koder. I så fall ska sökningen startas på nytt (steg 2 till 7), tills den bästa koden har hittats. En nystartad sökning börjar med den senast sparade programmeringen.

Automatisk sökning av satellitmottagare resp. DVB-T/kabelbox (STB)

Som alternativ, eller om rätt kod för apparaten varken hittas vid manuell programmering eller automatisk programmering, kan en automatisk sökning utföras.

1) Starta TV-apparaten samt satellitmottagaren resp. DVB-T/kabelboxen (STB).

2) Håll STB-standbyknappen intryckt (

stb

) tills signallampan ( ) blinkar två gånger.

3) Mata med hjälp av sifferknapparna in koden 3 0 0 1. Signallampan (

) blinkar två gånger för att visa att

sökningen har aktiverats.

BA m_2 Universal, 135x215 mm CS6.indd 64BA m_2 Universal, 135x215 mm CS6.indd 64 11.09.2012 15:47:2011.09.2012 15:47:20

Page 65

4) Håll STB-standbyknappen (

stb

) intryckt på din m_2, tills TV-apparaten stängs av. Proceduren kan ta ﬂ era

minuter.

5) När apparaten har stängts av, hålls OK-knappen intryckt för att bekräfta programmeringen, (

) tills

signallampan (

) blinkar två gånger.

6) Kontrollera nu att alla knappar på fjärrkontrollen fungerar, börja med STB-standbyknappen (

stb

), knapparna

för ljudstyrka (

vol

), och fortsätt sedan med knapparna 1 till 43 (enligt tabellen Funktionsbeskrivning).

AV-knappen (

) och TV-standbyknappen (

) testas inte.

7) Om apparaten reagerar korrekt på alla funktioner, är m_2 korrekt programmerad och kan användas.

Anvisning

Ibland kan fjärrkontrollen m_2 hitta ﬂ era koder som motsvarar apparaten under sökningen, men där vissa knappar inte fungerar för vissa koder. I så fall ska sökningen startas på nytt (steg 2 till 7), tills den bästa koden har hittats. En nystartad sökning börjar med den senast sparade programmeringen.

Kodförfrågan

För att anteckna koderna som hittas med sökningen, kan de anges via kodförfrågan:

1) Håll TV-standby-knappen intryckt (

) eller STB-standbyknappen (

stb

), tills signallampan ( ) blinkar två

gånger.

2) Mata med hjälp av sifferknapparna in koden 0 0 0 2. Signallampan (

) blinkar på nytt två gånger.

3) Tryck på 1 och räkna hur många gånger signallampan blinkar; detta är den första siffran.

4) Tryck på 2 och räkna hur många gånger signallampan blinkar; detta är den andra siffran.

5) Tryck på 3 och räkna hur många gånger signallampan blinkar; detta är den tredje siffran.

6) Tryck på 4 och räkna hur många gånger signallampan blinkar; detta är den fjärde siffran.

Anvisning :

För siffran 0 blinkar inte signallampan. Steg 3 till 6 utföras i valfri ordningsföljd och valfritt antal gånger.

Inlärningsfunktion

Alternativt eller om ni vid den manuella programmeringen och inte heller den automatiska programmeringen inte hittar den riktiga koden för er apparat, kan ni använda er av inlärningsfunktionen.

Inlärningsfunktionen kan också användas om vissa knappfunktioner på den ursprungliga fjärrkontrollen inte ﬁ nns angiven i databanken.

Positionering av m_2 och den ursprungliga fjärrkontrollen (räckviddstest)

För att säkerställa att fjärrkontrollen kan ta emot signalen, skall båda fjärrkontrollerna ligga med sändningsdioderna pekandes mot varandra. Avståndet mellan de båda fjärrkontrollerna ska inte vara större än 5

cm.

För att bestämma den optimala positionen för inlärningen kan ni använda er av koden för räckviddstestet:

1) Håll TV-standby-knappen intryckt (

) eller STB-standbyknappen (

stb

), tills signallampan ( ) blinkar två

gånger.

2) Ange koden 0 0 1 1 med sifferknapparna. Signal-LED blinkar på nytt två gånger.

3) Nu lyser signal-LED orange visar er kvaliteten på den mottagna signalen. Positionera nu den ursprungliga fjärrkontrollen och tryck och håll nedtryckt några knappar. Förändra avståndet

till m_2 fjärrkontrollen till signal-LED lyser grönt.

Tips

Orange ljus visar på att kontrollen är i beredskap, och att m_2 inte tar emot någon signal. Rött ljus på signal-LED visar på att signalen är för svag (för långt bort) eller för stark (för nära). Grönt ljus på signal-LED visar på optimal signalkvalitet (optimal riktning för inlärning).

4) För att avsluta räckviddstestet trycker ni på den tidigare intryckta TV-(

) eller på STB- (

stb

) knappen.

Tips

Den optimala riktningen beror på den ursprungliga fjärrkontrollens sändningsstyrka och kan variera beroende på fjärrkontroll. Utför vidare räckviddstestet med var fjärrkontroll som önskar inlära, för att bestämma den optimala riktningen.

BA m_2 Universal, 135x215 mm CS6.indd 65BA m_2 Universal, 135x215 mm CS6.indd 65 11.09.2012 15:47:2411.09.2012 15:47:24

Page 66

Inlärning - Basic

1) Håll TV-standby-knappen intryckt (

) eller STB-standbyknappen (

stb

), tills signallampan ( ) blinkar två

gånger.

2) Ange koden 0 0 0 9 med sifferknapparna. Signal-LED blinkar på nytt två gånger.

3) Nu lyser signal-LED grönt.

4) Tryck på knappen på m_2 fjärrkontrollen som ni önskar lära in, t ex (

5) Signal-LED lyser orange och visar att m_2 fjärrkontrollen nu är redo att lära in.

6) Tryck och håll intryckt den önskade knappen på den ursprungliga fjärrkontrollen tills den gröna signal-LED

lyser.

Tips

Orange ljus visar på att m_2 inte tar emot någon signal. Rött ljus på signal-LED visar på att signalen är för svag (för långt bort) eller för stark (för nära).

7) Ni kan upprepa steg 3 till 6 för att lära in ytterligare knappar. För att lagra och avsluta inlärningsfunktionen

trycker ni på den tidigare intryckta TV-(

) eller på STB- (

stb

) knappen.

Tips

Om de inlärda knapparna på er apparat inte fungerar riktigt och speciellt om endast vartannat knapptryck fungerar, var god utför Inlärning – Advanced.

Inlärning - Advanced

1) Håll TV-standby-knappen intryckt (

) eller STB-standbyknappen (

stb

), tills signallampan ( ) blinkar två

gånger.

2) Ange koden 0 0 1 0 med sifferknapparna. Signal-LED blinkar på nytt två gånger.

3) Nu lyser signal-LED grönt.

4) Tryck på knappen på m_2 fjärrkontrollen som ni önskar lära in, t ex (

5) Signal-LED lyser orange och visar att m_2 fjärrkontrollen nu är redo att lära in.

6) Tryck och håll intryckt den önskade knappen på den ursprungliga fjärrkontrollen tills den gröna signal-LED

lyser.

Tips

Orange ljus visar på att m_2 inte tar emot någon signal. Rött ljus på signal-LED visar på att signalen är för svag (för långt bort) eller för stark (för nära).

7) Tryck och håll intryckt på nytt samma knapp på den ursprungliga fjärrkontrollen tills den gröna signal-LED

lyser.

8) Ni kan upprepa steg 3 till 7 för att lära in ytterligare knappar. För att lagra och avsluta inlärningsfunktionen

trycker ni på den tidigare intryckta TV-(

) eller på STB- (

stb

) knappen.

Användning av ljudstyrkafunktionen för TV:n eller satellitmottagaren resp. DVB-T/ kabelboxen (STB)

Som standard används ljudstyrka och ljudavstäng för satellitmottagaren resp. DVB-T/kabelboxen (STB). Om du vill kontrollera dessa funktioner via TV-apparaten utförs följande steg.

1) Håll TV-standby-knappen intryckt (

) tills signallampan ( ) blinkar två gånger.

2) Mata med hjälp av sifferknapparna in koden 0 0 0 4. Signallampan blinkar på nytt två gånger. Om du på nytt vill använda av ljudstyrkafunktionen via satellitmottagaren resp. DVB-T/kabelboxen (STB) utförs

följande steg.

1) Håll TV-standby-knappen intryckt (

) tills signallampan ( ) blinkar två gånger.

2) Mata med hjälp av sifferknapparna in koden 0 0 0 5. Signallampan blinkar på nytt två gånger.

Knappspärr

Det går att deaktivera oönskade funktioner på fjärrkontrollen m_2.

1) Håll STB-knappen intryckt (

stb

) tills signallampan ( ) blinkar två gånger.

2) Mata med hjälp av sifferknapparna in koden 0 0 0 6. Signallampan blinkar på nytt två gånger.

3) Tryck i tur och ordning på alla knappar vars funktion du vill spärra.

4) Tryck på STB-standbyknappen för att spara (

stb

BA m_2 Universal, 135x215 mm CS6.indd 66BA m_2 Universal, 135x215 mm CS6.indd 66 11.09.2012 15:47:2811.09.2012 15:47:28

Page 67

Anvisning :

Siffrorna och standbyknappen (

) kan inte spärras.

Tips

Om du vill upphäva tangentspärren, återställ bara manöverenheten till utgångsläget. Se funktionen: “Upphäva inställningar (Reset)“.

Kodspärr

För att förhindra oavsiktlig programmering av fjärrkontrollen m_2, kan kodspärren aktiveras.

1) Håll TV-standby-knappen intryckt (

) tills signallampan ( ) blinkar två gånger.

2) Mata med hjälp av sifferknapparna in koden 0 0 0 7. Signallampan blinkar på nytt två gånger.

3) Fjärrkontrollen är nu spärrad mot omprogrammering

Anvisning

Den aktiverade kodspärren anges genom att signallampan (

) på fjärrkontrollen m_2 blinkar en lång och två

korta blinkningar vid programmeringsförsök.

Anvisning

Upprepa steg 1 till 3 för att deaktivera kodspärren.

Upphäva inställningar (Reset)

1. Tryck opch håll ned knappen TV-Standby (

) till dess signaldioden ( ) blinkar två gånger.

2. Skriv in koden 0 0 0 0 med sifferknapparna. Signaldioden (

) blinkar två gånger som bekräftelse att

manöverenheten m_2 har återställts.

Tips

Med funktionen“Upphäva inställningar (Reset)“ förlorar m_2 alla programmeringar och är tillbaka i det läge som gällde vid leveransen.

Not om miljöskydd

Efter implementeringen av EU direktiv 2002/96/EU i den nationella lagstiftningen, gäller följande: Elekriska och elektroniska apparater får inte avyttras med hushållsavfall. Konsumenter är skyldiga att återlämna elektriska och elektroniska

apparater vid slutet av dess livslängd till, för detta ändamål, offentliga uppsamlingsplatser. Detaljer för detta deﬁ nieras via den nationella lagstiftningen i respektive land. Denna symbol på produkten, instruktionsmanualen eller på förpackningen indikerar att produkten innefattas av denna bestämmelse. Genom återvinning och återanvändning av material bidrar du till att skydda miljön och din omgivning.

GARANTI

Från och med inköpsdatum har ni två års garanti på er fjärrkontroll. Vid garanti-anspråk vänder ni er direkt till återförsäljaren.

BA m_2 Universal, 135x215 mm CS6.indd 67BA m_2 Universal, 135x215 mm CS6.indd 67 11.09.2012 15:47:3211.09.2012 15:47:32

Page 68

KÄYTTÖOHJE

FIN

ruwido m_2 -yleiskaukosäädin

Kiitämme sinua siitä, että olet päättänyt hankkia käyttöösi ruwido-yleiskaukosäätimen. Uusi kaukosäätimesi korvaa aiemmin käyttämäsi television ja satelliittivastaanottimen tai DVB-T/kaapeliverkon digiboksin (jäljempänä ”digiboksi”) kaukosäätimet. Lue kaikki ohjeet huolellisesti ja säilytä ohjekirja myöhempää käyttöä varten. Lisätietoja ja muita ohjeita löydät Internet-osoitteesta www.ruwido-consumer.com. Jos sinulla on kysyttävää, voit milloin tahansa soittaa ruwidon maksuttomaan asiakaspalvelunumeroon: 00800 31133113.

Voit tätä käyttöopasta ja siihen sisältyvää koodi- ja tuotemerkkiluetteloa apuna käyttäen ohjelmoida kaukosäätimesi seuraavalla tavalla:

a) manuaalinen ohjelmointi syöttämällä nelinumeroinen koodi koodiluettelosta; b) automaattinen ohjelmointi tuotemerkin mukaan syöttämällä kolminumeroinen koodi tuotemerkkiluettelosta; c) automaattisella hakutoiminnolla d) tai ohjelmoimalla alkuperäisen kaukosäätimen koodit. Suosittelemme kokeilemaan aluksi manuaalista ohjelmointia.

Käyttötavat TV ja TV+ STB digiboksi

Uudessa m_2 -kaukosäätimessänne on kaksi erilaista käyttötapaa. Ne mahdollistavat television käyttämisen sekä integroidun digivirittimen (DVB-T/S/C) että ulkoisen satelliittivastaanottimen tai DVB-T/digiboksin (STB) avulla.

Laitetta toimitettaessa sen ensimmäiseksi käyttötavaksi on esiasetettu TV, jolloin kaikki m_2 -kaukosäätimen näppäimet ohjaavat televisiota.

Heti, kun ohjelmoidaan digiboksin koodi (riippumatta siitä, tapahtuuko se manuaalisesti vai automaattisella kanavahaulla), m_2 -kaukosäädin vaihtaa toiseen käyttötapaan (TV+ STB digiboksi). Tässä käyttötavassa vain valmiustila-(

) ja AV-näppäimet ( av) ohjaavat televisiota. Kaikki muut näppäimet ohjaavat satelliittivastaanotinta tai DVB-T/digiboksia (STB). Siten uusi m_2 -kaukosäätimesi tekee vaihtamisen television ja digiboksin välillä tarpeettomaksi.

Jos haluat palauttaa m_2 -kaukosäätimesi käyttötavan digiboksin ohjelmoinnin jälkeen takaisin ensimmäiseen käyttötapaan (TV), nollaa kaukosäädin kokonaan. Katso toiminto „Tyhjennä asetukset (Reset)“.

Paristojen asettaminen ja vaihtaminen

M_2-kaukosäädin toimii kahdella 3 voltin litiumparistolla (CR 2032). Aseta paristot paristolokerossa olevien merkintöjen mukaisesti. Varmista, että navat tulevat oikein päin. Hävitä vanhat paristot paikallisten määräysten edellyttämällä tavalla.

Ohje

M_2 -kaukosäätimessä on sisäinen välimuisti, jonka ansiosta ohjelmointitiedot pysyvät tallella myös paristojen vaihtamisen jälkeen.

Suosittelemme käyttämään vain uusia paristoja. Älä koskaan käytä vanhoja ja uusia paristoja sekaisin, koska tämä haittaa kaukosäätimen toimintaa ja lyhentää paristojen elinikää.

Yleiset tiedot

M_2 -kaukosäätimessä on 5 sekunnin turvamekanismi. Kaikissa ohjelmointivaiheissa painiketta on painettava 5 sekunnin kuluessa, muuten kaukosäädin palaa normaaliin toimintatilaan.

Ohje

LED-merkkivalon kaksi lyhyttä syttymistä vahvistaa tietojen syötön. Pitkäaikainen vilkkuminen ilmaisee keskeytystä. Jos annat väärän koodinumeron, paina mitä tahansa painiketta ja odota, kunnes LED-merkkivalo vilkkuu pitkäaikaisesti. Sen jälkeen voit jatkaa koodien syöttöä ohjeen mukaan.

BA m_2 Universal, 135x215 mm CS6.indd 68BA m_2 Universal, 135x215 mm CS6.indd 68 11.09.2012 15:47:3311.09.2012 15:47:33

Page 69

Toimintokuvaus

Käyttötapa 1 (TV)

Käyttötapa 2 (TV + STB digiboksi)

Symboli TV-toiminto TV-toiminto STB-toiminto

TV:n valmiustila (päälle-/ poiskytkentä)

stb

Digiboksin valmiustila

(päälle-/poiskytkentä)

Signaalin merkkivalo Signaalin merkkivalo Signaalin merkkivalo

AV AV

Suosikit-luettelo Suosikit-luettelo

Ohjelmaopas Ohjelmaopas

Tiedot Tiedot Nuoli ylös Nuoli ylös Nuoli alas Nuoli alas Nuoli vasemmalle Nuoli vasemmalle Nuoli oikealle Nuoli oikealle

OK OK

Vaihto analogisen ja digitaalisen virittimen välillä

Poistu Poistu

Valinta Valinta Punainen Punainen Vihreä Vihreä Keltainen Keltainen Sininen Sininen

vol

Äänenvoimakkuus + Äänenvoimakkuus + *) Äänenvoimakkuus + Äänettömäksi kytkentä Äänettömäksi kytkentä *) Äänettömäksi kytkentä

prog

Kanava + Kanava +

vol

Äänenvoimakkuus - Äänenvoimakkuus - *) Äänenvoimakkuus -

Valikko Valikko

prog

Kanava - Kanava Tekstitelevision

päällekytkentä

Tekstitelevision päällekytkentä

Tekstitelevision poiskytkentä

16:9-formaatti 16:9-formaatti

Nauhoitus Takaisinpäin kelaus Play (lyhyt painallus) /

Pause (pidempi painallus) Pysäytä

Eteenpäin kelaus

*) vain, kun toimintoa ”Äänenvoimakkuustoiminnon käyttö TV-laitteessa” halutaan käyttää.

Oletusarvoisesti näitä toimintoja ohjataan satelliittivastaanottimen tai DVB-T/digiboksin kautta.

BA m_2 Universal, 135x215 mm CS6.indd 69BA m_2 Universal, 135x215 mm CS6.indd 69 11.09.2012 15:47:3411.09.2012 15:47:34

Page 70

Television manuaalinen ohjelmointi

1) Kytke televisio päälle.

2) Etsi televisiolaitteesi merkki koodiluettelon kohdasta ”TV”. Jokaiselle merkille on olemassa yksi tai useampi

4-numeroinen koodi.

Ohje

Web-sivuillamme, osoitteessa www.ruwido-consumer.com , voit syöttää laitteesi mallinumeron koodinhakukenttään hakeaksesi mallikohtaisen koodin. Näin toimien sinun ei tarvitse kokeilla eri koodien sopivuutta.

3) Paina TV:n valmiustilapainiketta (

) ja pidä sitä painettuna niin kauan, kunnes LED-merkkivalo ( ) vilkkuu

kaksi kertaa.

4) Käytä numeronäppäimistöä ja syötä koodiluettelosta ensimmäinen valitsemaasi merkkiä vastaava

nelinumeroinen koodi. LED-merkkivalo (

) vilkkuu kaksi kertaa, mikä ilmaisee, että koodi on otettu vastaan.

5) Testaa kaukosäätimen toiminta TV:n valmiustilapainikkeella (

) ja AV-painikkeella ( av).

6) Jos televisio ei reagoi kaukosäätimen näppäinten painalluksiin tai se reagoi vain osittain, toista vaiheet 3 - 5

käyttäen koodiluettelon seuraavaa koodia.

7) Kun televisio reagoi kaikkiin toimintoihin asianmukaisesti, m_2 -kaukosäädin on ohjelmoitu ja sitä voidaan

käyttää. Merkitse käytettävä koodi muistiin viitetiedoksi.

Satelliittivastaanottimen tai DVB-T/digiboksin manuaalinen ohjelmointi

1) Kytke satelliittivastaanotin tai DVB-T/digiboksi ja televisio päälle.

2) Etsi laitteesi merkki koodiluettelon kohdasta ”STB”. Jokaiselle merkille on olemassa yksi tai useampi

4-numeroinen koodi.

Ohje

3) Paina digiboksin valmiustilapainiketta (

stb

) ja pidä sitä painettuna niin kauan, kunnes LED-merkkivalo ( )

vilkkuu kaksi kertaa.

4) Käytä numeronäppäimistöä ja syötä koodiluettelosta ensimmäinen valitsemaasi merkkiä vastaava

4-numeroinen koodi. LED-merkkivalo (

) vilkkuu kaksi kertaa, mikä ilmaisee, että koodi on otettu vastaan.

5) Testaa kaukosäätimen toiminta ensin digiboksin valmiustilapainikkeella (

stb

), äänenvoimakkuuden

painikkeilla (

vol

) ja sen jälkeen painikkeilla 1 - 43 (toiminnan kuvaus -taulukon mukaan). AV-painiketta

(

) ja TV:n valmiustilapainiketta (

) ei testata.

6) Jos laite ei reagoi kaukosäätimen näppäinten painalluksiin tai se reagoi vain osittain, toista vaiheet 3 - 5

käyttäen koodiluettelon seuraavaa koodia.

7) Kun laite reagoi kaikkiin toimintoihin asianmukaisesti, m_2 -kaukosäädin on ohjelmoitu ja sitä voidaan käyttää.

Merkitse käytettävä koodi muistiin viitetiedoksi.

Käyttämäni ohjelmointikoodit

TV STB

Television automaattinen ohjelmointi laitteen merkin (tuotemerkki) mukaan

Jos televisiolaitteen oikeaa koodia ei löydy, voidaan ohjelmointi suorittaa vaihtoehtoisesti hakemalla koodia automaattisesti laitteen merkin (tuotemerkin) mukaan.

1) Kytke televisio päälle.

2) Etsi television merkki tämän käyttöoppaan liitteenä olevasta tuotemerkkiluettelosta. Jokaiselle merkille on

olemassa 3-osainen tuotemerkkikoodi.

3) Paina TV:n valmiustilapainiketta (

) ja pidä sitä painettuna niin kauan, kunnes LED-merkkivalo ( ) vilkkuu

kaksi kertaa.

4) Käytä numeronäppäimiä ja syötä koodi 1 0 0 3. LED-merkkivalo (

) vilkkuu kaksi kertaa, mikä ilmaisee, että

hakutila on aktivoitu.

5) Käytä numeronäppäimistöä ja syötä tuotemerkkiluettelosta valitsemaasi merkkiä vastaava kolmiosainen

tuotemerkkikoodi. LED-merkkivalo (

) vilkkuu kaksi kertaa, mikä ilmaisee, että koodi on otettu vastaan.

BA m_2 Universal, 135x215 mm CS6.indd 70BA m_2 Universal, 135x215 mm CS6.indd 70 11.09.2012 15:47:3911.09.2012 15:47:39

Page 71

6) Pidä m_2 -kaukosäätimen TV:n valmiustilapainiketta (

) niin kauan painettuna, kunnes televisio kytkeytyy

pois päältä. Tämä voi kestää useita minuutteja.

7) Kun laite on kytkeytynyt pois päältä, vahvista ohjelmointi painamalla OK-painiketta (

) niin kauan, kunnes

LED-merkkivalo (

) vilkkuu kaksi kertaa.

8) Testaa kaukosäätimen toiminta TV:n valmiustilapainikkeella (

) ja AV-painikkeella ( av). Kun televisio reagoi

kaikkiin toimintoihin asianmukaisesti, m_2 -kaukosäädin on ohjelmoitu ja sitä voidaan käyttää.

Ohje

On mahdollista, että m_2 -kaukosäädin löytää hakutoiminnon aikana useita televisiolaitteeseesi sopivia koodeja, mutta kaikki painikkeet eivät toimi kaikilla koodeilla. Tässä tapauksessa haku tulisi aloittaa uudelleen (vaiheet 3 -

9), kunnes paras koodi on löytynyt. Haku aloitetaan uudelleen viimeksi tallennetulla ohjelmoinnilla.

Satelliittivastaanottimen tai DVB-T/digiboksin automaattinen ohjelmointi laitteen merkin (tuotemerkin) mukaan

Jos laitteen oikeaa koodia ei löydy, voidaan ohjelmointi suorittaa vaihtoehtoisesti hakemalla koodia automaattisesti laitteen merkin (tuotemerkin) mukaan.

1) Kytke satelliittivastaanotin tai DVB-T/digiboksi ja televisio päälle.

2) Etsi laitteesi merkki (tuotemerkki) tämän käyttöoppaan liitteenä olevasta tuotemerkkiluettelosta. Jokaiselle

merkille on olemassa 3-osainen tuotemerkkikoodi.

3) Paina digiboksin valmiustilapainiketta (

stb

) ja pidä sitä painettuna niin kauan, kunnes LED-merkkivalo ( )

vilkkuu kaksi kertaa.

4) Käytä numeronäppäimiä ja syötä koodi 3 0 0 3. LED-merkkivalo (

) vilkkuu kaksi kertaa, mikä ilmaisee, että

hakutila on aktivoitu.

5) Käytä numeronäppäimistöä ja syötä tuotemerkkiluettelosta valitsemaasi merkkiä vastaava kolmiosainen

tuotemerkkikoodi. LED-merkkivalo (

) vilkkuu kaksi kertaa, mikä ilmaisee, että koodi on otettu vastaan.

6) Pidä m_2 -kaukosäätimen valmiustilapainiketta (

) niin kauan painettuna, kunnes laite kytkeytyy pois päältä.

Tämä voi kestää useita minuutteja.

7) Kun laite on kytkeytynyt pois päältä, vahvista ohjelmointi painamalla OK-painiketta (

) niin kauan, kunnes

LED-merkkivalo (

) vilkkuu kaksi kertaa.

8) Testaa kaukosäätimen yksittäisten painikkeiden toiminta ensin digiboksin valmiustilapainikkeella (

stb

äänenvoimakkuuden painikkeilla (

vol

) ja sen jälkeen painikkeilla 1 - 43 (toiminnan kuvaus -taulukon

mukaan). AV-painiketta (

) ja TV:n valmiustilapainiketta (

) ei testata.

9) Kun laite reagoi kaikkiin toimintoihin asianmukaisesti, m_2 -kaukosäädin on ohjelmoitu ja sitä voidaan käyttää.

Ohje

On mahdollista, että m_2 -kaukosäädin löytää hakutoiminnon aikana useita laitteeseesi sopivia koodeja, mutta kaikki painikkeet eivät toimi kaikilla koodeilla. Tässä tapauksessa haku tulisi aloittaa uudelleen (vaiheet 3 - 9), kunnes paras koodi on löytynyt. Haku aloitetaan uudelleen viimeksi tallennetulla ohjelmoinnilla.

Television automaattinen haku

Jos sen paremmin manuaalisessa kuin automaattisessakaan merkin mukaisessa ohjelmoinnissa ei löydy television oikeaa koodia, voidaan vaihtoehtoisesti käyttää automaattista hakua.

1) Kytke televisio päälle.

2) Paina TV:n valmiustilapainiketta (

) ja pidä sitä painettuna niin kauan, kunnes LED-merkkivalo ( ) vilkkuu kaksi kertaa. Jos painiketta painetaan liian lyhyen aikaa, voi televisio kytkeytyä pois päältä. Tällöin ohjelmointi on aloitettava uudelleen kytkemällä televisio päälle.

3) Käytä numeronäppäimiä ja syötä koodi 1 0 0 1. LED-merkkivalo (

) vilkkuu kaksi kertaa, mikä ilmaisee, että

haku on aktivoitu.

4) Pidä m_2 -kaukosäätimen valmiustilapainiketta (

) niin kauan painettuna, kunnes TV-laite kytkeytyy pois

päältä. Tämä voi kestää useita minuutteja.

5) Kun laite on kytkeytynyt pois päältä, vahvista ohjelmointi painamalla OK-painiketta (

) niin kauan, kunnes

LED-merkkivalo (

) vilkkuu kaksi kertaa.

6) Testaa kaukosäätimen toiminta TV:n valmiustilapainikkeella (

) ja AV-painikkeella ( av). Kun televisio reagoi

kaikkiin toimintoihin asianmukaisesti, m_2 -kaukosäädin on ohjelmoitu ja sitä voidaan käyttää.

Ohje

7), kunnes paras koodi on löytynyt. Haku aloitetaan uudelleen viimeksi tallennetulla ohjelmoinnilla.

BA m_2 Universal, 135x215 mm CS6.indd 71BA m_2 Universal, 135x215 mm CS6.indd 71 11.09.2012 15:47:4211.09.2012 15:47:42

Page 72

Satelliittivastaanottimen tai DVB-T/digiboksin automaattinen haku

Jos sen paremmin manuaalisessa kuin automaattisessakaan merkin mukaisessa ohjelmoinnissa ei löydy laitteen oikeaa koodia, voidaan vaihtoehtoisesti käyttää automaattista hakua.

1) Kytke televisio ja satelliittivastaanotin tai DVB-T/digiboksi päälle.

2) Paina digiboksin valmiustilapainiketta (

stb

) ja pidä sitä painettuna niin kauan, kunnes LED-merkkivalo ( )

vilkkuu kaksi kertaa.

3) Käytä numeronäppäimiä ja syötä koodi 3 0 0 1. LED-merkkivalo (

) vilkkuu kaksi kertaa, mikä ilmaisee, että

haku on aktivoitu.

4) Pidä m_2 -kaukosäätimen digiboksin valmiustilapainiketta (

stb

) niin kauan painettuna, kunnes laite

kytkeytyy pois päältä. Tämä voi kestää useita minuutteja.

5) Kun laite on kytkeytynyt pois päältä, vahvista ohjelmointi painamalla OK-painiketta (

) niin kauan, kunnes

LED-merkkivalo (

) vilkkuu kaksi kertaa.

6) Testaa kaukosäätimen toiminta ensin digiboksin valmiustilapainikkeella (

stb

), äänenvoimakkuuden

painikkeilla (

vol

) ja sen jälkeen painikkeilla 1 - 43 (toiminnan kuvaus -taulukon mukaan).

AV-painiketta (

) ja TV:n valmiustilapainiketta (

) ei testata.

7) Kun laite reagoi kaikkiin toimintoihin asianmukaisesti, m_2 -kaukosäädin on ohjelmoitu ja sitä voidaan käyttää.

Ohje

On mahdollista, että m_2 -kaukosäädin löytää hakutoiminnon aikana useita laitteeseesi sopivia koodeja, mutta kaikki painikkeet eivät toimi kaikilla koodeilla. Tässä tapauksessa haku tulisi aloittaa uudelleen (vaiheet 2 - 7), kunnes paras koodi on löytynyt. Haku aloitetaan uudelleen viimeksi tallennetulla ohjelmoinnilla.

Koodin kysely

Jotta hakutoiminnolla löytyneet koodit voitaisiin merkitä, lue ne koodin kyselyllä:

1) Paina TV:n valmiustilapainiketta (

) tai digiboksin valmiustilapainiketta (

stb

), kunnes LED-merkkivalo

(

) vilkkuu kaksi kertaa.

2) Käytä numeronäppäimiä ja syötä koodi 0 0 0 2. LED-merkkivalo (

) vilkkuu taas kaksi kertaa.

3) Paina 1 ja laske, kuinka usein LED-merkkivalo vilkkuu; tämä on ensimmäinen luku.

4) Paina 2 ja laske, kuinka usein LED-merkkivalo vilkkuu; tämä on toinen luku.

5) Paina 3 ja laske, kuinka usein LED-merkkivalo vilkkuu; tämä on kolmas luku.

6) Paina 4 ja laske, kuinka usein LED-merkkivalo vilkkuu; tämä on neljäs luku.

Ohje

Luvun 0 kohdalla LED-merkkivalo ei vilku. Vaiheet 3 - 6 voidaan suorittaa missä tahansa järjestyksessä ja niin usein kuin halutaan.

Ohjelmointitoiminto

Voit halutessasi tai mikäli oikeaa laitekoodia ei löydy manuaalisen eikä automaattisen ohjelmoinnin yhteydessä käyttää ohjelmointitoimintoa.

Ohjelmointitoimintoa voi käyttää myös silloin, jos tiettyä alkuperäisen kaukosäätimen painiketoimintoa ei ole tietokannassa.

m_2-ohjaimen ja alkuperäisen kaukosäätimen asettaminen (toimintasädetesti)

Jotta voitaisiin varmistaa, että kaukosäädin pystyy vastaanottamaan signaalin, kaukosäädinten lähetysdiodien pitäisi olla toisiaan vasten. Kaukosäädinten etäisyys ei saa ylittää 5 cm:ä.

Voit käyttää toimintasädetestiä määrittääksesi parhaimman mahdollisen sijainnin koodin ohjelmointia varten:

1) Paina TV:n valmiustilapainiketta (

) tai digiboksin valmiustilapainiketta (

stb

), kunnes LED-merkkivalo

(

) vilkkuu kaksi kertaa.

2) Syötä koodi 0 0 1 1 numeropainikkeilla. Signaalin merkkivalo vilkkuu kahdesti.

3) Nyt signaalin merkkivalo palaa oranssina ja näyttää vastaanotetun signaalin voimakkuuden. Sijoita tämän jälkeen alkuperäinen kaukosäädin ja paina ja pidä pohjassa mitä tahansa painiketta. Muuta m_2-

kaukosäätimen sijaintia, kunnes signaalin merkkivalo palaa vihreänä.

BA m_2 Universal, 135x215 mm CS6.indd 72BA m_2 Universal, 135x215 mm CS6.indd 72 11.09.2012 15:47:4611.09.2012 15:47:46

Page 73

Ohje :

Oranssi merkkivalo tarkoittaa valmiustilaa ja että m_2 ei vastaanota mitään signaalia. Punainen signaalin merkkivalo tarkoittaa, että signaali on liian heikko (liian kaukana) tai liian voimakas (liian lähellä). Vihreä signaalin merkkivalo tarkoittaa optimaalista signaalin voimakkuutta (paras mahdollinen asento ja sijainti ohjelmointia varten).

4) Päätä toimintasädetesti painamalla aikaisemmin painamaasi TV-(

) tai STB- (

stb

) painiketta.

Ohje

Optimaalinen sijainti ja asento riippuvat alkuperäisen kaukosäätimen lähetysvoimakkuudesta ja ne voivat siksi vaihdella eri kaukosäädinten välillä. Suorita siksi toimintasädetesti jokaiselle kaukosäätimelle, jonka toiminnot haluat ohjelmoida määrittääksesi optimaalisen sijainnin ja asennon.

Ohjelmointi – perus

1) Paina TV:n valmiustilapainiketta (

) tai digiboksin valmiustilapainiketta (

stb

), kunnes LED-merkkivalo

(

) vilkkuu kaksi kertaa.

2) Syötä koodi 0 0 0 9 numeropainikkeilla. Signaalin merkkivalo vilkkuu kahdesti.

3) Signaalin merkkivalo palaa nyt vihreänä.

4) Paina m_2-kaukosäätimessä painiketta, jonka haluat ohjelmoida, esim. (

5) Signaalin merkkivalo palaa nyt oranssina ilmoittaen, että m_2-kaukosäädin on valmis ohjelmoitavaksi.

6) Paina ja pidä pohjassa haluamaasi alkuperäisen kaukosäätimen painiketta, kunnes vihreä signaalin merkkivalo sammuu.

Ohje

Oranssi merkkivalo tarkoittaa, että m_2 ei vastaanota mitään signaalia. Punainen signaalin merkkivalo tarkoittaa, että signaali on liian heikko (liian kaukana) tai liian voimakas (liian lähellä).

7) Toista vaiheet 3–6 seuraavien painikkeiden ohjelmoimiseksi. Tallenna ja suorita ohjelmointi loppuun painamalla aikaisemmin painamaasi TV-(

) tai STB- (

stb

) painiketta.

Ohje

Jos ohjelmoidut painikkeet eivät toimi kunnolla laitteesi kanssa tai erityisesti, jos laite reagoi ainoastaan joka toiseen painikkeen painalluksen, suorita Ohjelmointi – edistynyt.

Ohjelmointi – edistynyt

1) Paina TV:n valmiustilapainiketta (

) tai digiboksin valmiustilapainiketta (

stb

), kunnes LED-merkkivalo

(

) vilkkuu kaksi kertaa.

2) Syötä koodi 0 0 1 0 numeropainikkeilla. Signaalin merkkivalo vilkkuu kahdesti.

3) Signaalin merkkivalo palaa nyt vihreänä.

4) Paina m_2-kaukosäätimessä painiketta, jonka haluat ohjelmoida, esim. (

5) Signaalin merkkivalo palaa nyt oranssina ilmoittaen, että m_2-kaukosäädin on valmis ohjelmoitavaksi.

6) Paina ja pidä pohjassa haluamaasi alkuperäisen kaukosäätimen painiketta, kunnes vihreä signaalin merkkivalo sammuu.

Ohje

7) Paina ja pidä pohjassa samaa alkuperäisen kaukosäätimen painiketta uudestaan, kunnes vihreä signaalin merkkivalo sammuu.

8) Toista vaiheet 3–7 seuraavien painikkeiden ohjelmoimiseksi. Tallenna ja suorita ohjelmointi loppuun painamalla aikaisemmin painamaasi TV-(

) tai STB- (

stb

) painiketta.

TV: n tai satelliittivastaanottimen tai DVB-T/digiboksin äänenvoimakkuus-toiminnon käyttö

Äänenvoimakkuutta säädellään ja mykistys-toimintoa käytetään satelliittivastaanottimen tai DVB-T/digiboksin kautta.

Jos haluat käyttää näitä toimintoja TV-laitteessa, suorita seuraavat vaiheet.

1) Paina TV:n valmiustilapainiketta (

) niin kauan, kunnes LED-merkkivalo ( ) vilkkuu kaksi kertaa.

BA m_2 Universal, 135x215 mm CS6.indd 73BA m_2 Universal, 135x215 mm CS6.indd 73 11.09.2012 15:47:5011.09.2012 15:47:50

Page 74

2) Käytä numeronäppäimiä ja syötä koodi 0 0 0 4. LED-merkkivalo vilkkuu taas kaksi kertaa.

Jos haluat käyttää äänenvoimakkuus-toimintoja uudelleen satelliittivastaanottimen tai DVB-T/digiboksin kautta, suorita seuraavat vaiheet.

1) Paina TV:n valmiustilapainiketta (

) niin kauan, kunnes LED-merkkivalo ( ) vilkkuu kaksi kertaa.

2) Käytä numeronäppäimiä ja syötä koodi 0 0 0 5. LED-merkkivalo vilkkuu taas kaksi kertaa.

Näppäinlukko

Voit ottaa pois käytöstä yksittäisiä m_2 -kaukosäätimen tarpeettomia toimintoja.

1) Paina digiboksin valmiustilapainiketta (

stb

) niin kauan, kunnes LED-merkkivalo ( ) vilkkuu kaksi kertaa.

2) Käytä numeronäppäimiä ja syötä koodi 0 0 0 6. LED-merkkivalo vilkkuu taas kaksi kertaa.

3) Paina peräkkäin kaikkien niiden toimintojen painikkeita, jotka haluat lukita.

4) Tallenna asetukset painamalla digiboksin valmiustilapainiketta (

stb

Ohje

Numeronäppäimiä ja valmiustilapainiketta (

) ei voi lukita.

Ohje

Jos haluat peruuttaa näppäinlukon, nollaa kaukosäädin kokonaan. Katso toiminto „Tyhjennä asetukset (Reset)“.

Tyhjennä asetukset (Reset)

1. Paina TV:n valmiustilapainiketta (

) ja pidä sitä painettuna niin kauan, kunnes LED-merkkivalo ( ) vilkkuu

kaksi kertaa.

2. Käytä numeronäppäimiä ja syötä koodi 0 0 0 0. LED-merkkivalo (

) vilkkuu kaksi kertaa, mikä ilmaisee, että

m_2 -kaukosäätimesi on nollattu.

Ohje

„Tyhjennä asetukset (Reset)“ -toiminnolla kaikki m_2 -kaukosäätimen ohjelmoinnit poistetaan ja laite on jälleen alkuperäisessä tilassa.

Koodilukitus

M_2 -kaukosäätimen tahattoman ohjelmoinnin estämiseksi voidaan aktivoida koodilukitus.

1) Paina TV:n valmiustilapainiketta (

) niin kauan, kunnes LED-merkkivalo ( ) vilkkuu kaksi kertaa.

2) Käytä numeronäppäimiä ja syötä koodi 0 0 0 7. LED-merkkivalo vilkkuu taas kaksi kertaa.

3) Kaukosäätimen uudelleen koodaus on nyt estetty.

Ohje

Aktivoitu koodilukitus voidaan tunnistaa siitä, että m_2 -kaukosäätimen LED-merkkivalo (

) palaa ohjelmointia

yritettäessä kerran pitkään, eikä vilku kaksi kertaa lyhyesti.

Ohje

Toista vaiheet 1 - 3, kun haluat poistaa koodilukituksen jälleen käytöstä.

Ympäristönsuojelua koskeva ohje

Siitä lähtien, kun Euroopan unionin direktiivi 2002/96/EU otetaan käyttöön kansallisessa lainsäädännössä, pätevät seuraavat määräykset: Sähkö- ja elektroniikkalaitteita ei saa hävittää talousjätteen mukana. Kuluttajalla on lain mukaan velvollisuus toimittaa sähkö- ja

elektroniikkalaitteet niiden käyttöiän päätyttyä niille varattuihin julkisiin keräyspisteisiin tai palauttaa ne myyntipaikkaan. Tähän liittyvistä yksityiskohdista säädetään kulloisenkin osavaltion laissa. Näistä määräyksistä mainitaan myös tuotteen symbolissa, käyttöohjeessa tai pakkauksessa. Uudelleenkäytöllä, materiaalien uudelleenkäytöllä tai muilla vanhojen laitteiden uudelleenkäyttötavoilla on tärkeä vaikutus yhteisen ympäristömme suojelussa.

TAKUU

Myönnämme kaukosäätimelle kahden vuoden takuun alkaen ostopäivämäärästä. Ota takuuseen liittyvissä asioissa yhteyttä jälleenmyyjääsi.

BA m_2 Universal, 135x215 mm CS6.indd 74BA m_2 Universal, 135x215 mm CS6.indd 74 11.09.2012 15:47:5411.09.2012 15:47:54

Page 75

KULLANIM TALIMATI

ruwido m_2 Üniversal Uzaktan Kumanda Cihazı

ruwido marka bir üniversal uzaktan kumandayı seçtiğiniz için teşekkür ederiz. Yeni uzaktan kumandanız hem televizyonunuzun, hem de uydu alıcınızın veya DVB-T/kablo alıcısının (bundan sonra STB olarak da anılabilir) orijinal uzaktan kumandasının yerini alır. Tüm talimatları dikkatlice okuyun ve ileriki bir zamanda bilgi almak için kılavuzu saklayın. Ayrıntılı bilgiler ve diğer uyarıları için web sitemizi ziyaret edin: www.ruwido-consumer.com. Sorularınız için her zaman 00800 31133113 ruwido bilgi hattımızı ücretsiz olarak arayabilirsiniz.

Mevcut kullanım kılavuzunun ve söz konusu kod ve marka listesinin yardımıyla uzaktan kumandanızı şu şekilde programlayabilirsiniz:

a) Kod listesinden dört haneli bir kod girerek manuel programlamayla, b) Marka listesinden üç haneli kodu girerek markaya göre otomatik programlamayla, c) otomatik aram fonksiyonu üzerinden d) veya orijinal uzaktan el kumandasının kodlarını tanıtarak. Manuel programlamayla başlamanızı tavsiye ediyoruz.

İşletim türü TV ve TV+STB

Yeni m_2 uzaktan kumandanız iki farklı işletim türüne sahiptir. Bununla gerek televizyona entegre edilen dijital tuner (DVB-T/S/C) ile gerekse harici bir uydu alıcısı veya bir DVB-T/kablo kutusu (STB) kullanabilirsiniz.

Teslimat sonrasında ayarlanan ilk işletim türünde (TV) m_2 uzaktan kumandasının bütün tuşları televizyonu kumanda eder.

Bir STB kodunu programlar programlamaz (manüel ya da otomatik arama fark etmez) m_2 uzaktan kumandanız ikinci işletim türüne geçiş yapar (TV+STB). Bu işletim türünde sadece TV-Standby (

) ve AV ( av) tuşları televizyonu kumanda eder. Diğer tüm tuşlar uydu alıcısını veya DVB-T/kablo kutusunu (STB) kumanda eder. Bu sayede yeni uzaktan kumandanızla TV ile STB arasında artık geçiş yapmaya gerek yoktur.

Bir STB programlamasından sonra m_2 uzaktan kumandasını ilk işletim türüne (TV) geri almak isterseniz, uzaktan kumandayı lütfen komple şekilde sıfırlayın. Bkz. fonksiyon „Ayarları silin (Reset)“.

Pillerin takılması değiştirilmesi

m_2 Uzaktan Kumanda Cihazınızın enerjisi iki adet 3 Volt Lityum Pil ile sağlanmaktadır. Pilleri, pil yuvasında gösterilen işarete uygun olarak takın. Özellikle kutupların doğru olmasına dikkat edin. Eski pilleri yerel çevre koruma düzenlemelerine göre imha edin.

Uyarı

m_2 uzaktan kumandanız dahili bir ara belleğe sahiptir; dolayısıyla pil değişiminden sonra bile programlama silinmez.

Sadece yeni pil kullanmanızı öneriyoruz. Asla eski ve yeni pilleri birlikte kullanmayın; aksi takdirde uzaktan kumandanın performansı ve pillerin ömrü azalır.

Genel bilgiler

m_2 uzaktan kumandanız 5 saniyeli bir koruma mekanizmasına sahiptir. Her program adımında 5 saniye içerisinde bir tuşa basılmalıdır; aksi takdirde uzaktan kumanda olağan kumanda moduna geri döner.

Uyarı

Sinyal LED‘inin iki kez kısa yanıp sönmesi girişi onaylar, uzun bir yanıp sönme bir iptali işaret eder. Şayet bir kod numarasını yanlış girdiyseniz, herhangi bir tuşa basın ve sinyal LED‘inin uzun yanıp sönmesini

bekleyin. Bundan sonra kılavuza göre girişe devam edebilirsiniz.

BA m_2 Universal, 135x215 mm CS6.indd 75BA m_2 Universal, 135x215 mm CS6.indd 75 11.09.2012 15:47:5611.09.2012 15:47:56

Page 76

Fonksiyonel Açıklama

İşletim türü 1 (TV)

İşletim türü 2 (TV + STB)

Sembol TV-Konumu TV-Konumu STB-Konumu

TV Standby (açma/kapatma)

stb

STB Standby

(açma/kapatma)

Sinyal-LED Sinyal-LED Sinyal-LED

AV AV

Favori listesi Favori listesi

Elektronik Televizyon Programı

Açıklama Açıklama Kursör yukarı Kursör yukarı Kursör aşağı Kursör aşağı Kursör sola Kursör sola Kursör sağa Kursör sağa

OK OK

Analog ve dijital tuner arası geçiş

Çıkış Çıkış

Opsiyon Opsiyon Kırmızı Kırmızı Yeşil Yeşil Sarı Sarı Mavi Mavi

vol

Ses arttırma + Ses arttırma + *) Ses arttırma + Ses kapama / mute Ses kapama / mute *) Ses kapama / mute

prog

Kanal arttırma + Kanal arttırma +

vol

Ses azaltma – Ses azaltma – *) Ses azaltma –

Menü Menü

prog

Kanal azaltma – Kanal azaltma – Teletext açma Teletext açma Teletext kapama 16:9 Format değişimi 16:9 Format değişimi

Kayıt Başa sarma Play (kısaca basınız) /

Pause (uzunca basınız) Durdurma

İleri sarma

*) sadece «TV‘deki ses seviyesi fonksiyonu kullanımı» fonksiyonu isteniyorsa.

Bu fonksiyonlar standart olarak uydu alıcınızda veya DVB-T/kablo alıcınızda (STB) kumanda edilir.

BA m_2 Universal, 135x215 mm CS6.indd 76BA m_2 Universal, 135x215 mm CS6.indd 76 11.09.2012 15:47:5611.09.2012 15:47:56

Page 77

Televizyonu manuel programlama

1) Televizyonunu açın.

2) Kod listesinde «TV» altında televizyonunuzun markasını bulun. Her marka için bir veya birçok 4 haneli rakam

kodu gösterilir.

Uyarı

Web sitemizde, www.ruwido-consumer.com, destek kısmındaki kod aramasında doğru kodu bulmak amacıyla cihazınızın model numarasını direkt girebilirsiniz. Bu sayede birçok kodu denememiş olursunuz.

3) Sinyal LED (

) iki kez yanıp sönene kadar TV-Standby tuşuna (

) basın ve basılı tutun.

4) Rakam tuşlarını kullanarak kod listesinden seçtiğiniz markaya ait kodun ilk dört hanesini girin. Kodun kabul

edildiğini göstermek için sinyal LED (

) iki kez yanıp söner.

5) TV-Standby tuşuyla (

) ve AV tuşuyla ( av) uzaktan kumandanızın çalışmasını test edin

6) Televizyon tuşlara tepki vermiyorsa veya kısmen tepki veriyorsa, kod listesindeki sonraki kodu kullanarak 3 ila

5 adımlarını tekrarlayın.

7) Televizyon tüm fonksiyonlara doğru biçimde tepki veriyorsa, o zaman m_2 kumandanız doğru

programlanmıştır ve kullanılmaya hazırdır. Kullanılan kodu referans olarak lütfen not edin.

Uydu alıcısının veya DVB-T/kablo alıcısının (STB) manuel programlanması

1) Uydu alıcınızı veya DVB-T/kablo alıcınızı (STB) ve televizyonu açın.

2) Kod listesinde «STB» altında cihazınızın markasını bulun. Her marka için bir veya birçok 4 haneli rakam kodu

gösterilir.

Uyarı

3) Sinyal LED (

) iki kez yanıp sönene kadar STB-Standby tuşuna (

stb

) basın ve basılı tutun.

4) Rakam tuşlarını kullanarak kod listesinden seçtiğiniz markaya ait kodun ilk 4 hanesini girin. Kodun kabul

edildiğini göstermek için sinyal LED (

) iki kez yanıp söner.

5) Uzaktan kumandadaki her bir tuşun çalışmasını test edin; STB-Standby tuşuyla (

stb

), ses seviyesi tuşlarıyla

(

vol

) başlayın, sonra 1‘den 43‘e olan tuşlarla devam edin (çalışma açıklaması tablosuna göre). AV tuşu

(

) ve TV-Standby tuşu (

) test edilmez.

6) Cihaz tuşlara tepki vermiyorsa veya kısmen tepki veriyorsa, kod listesindeki sonraki kodu kullanarak 3 ila 5

adımlarını tekrarlayın.

7) Cihaz tüm fonksiyonlara doğru biçimde tepki veriyorsa, o zaman m_2 kumandanız doğru programlanmıştır ve

kullanılmaya hazırdır. Kullanılan kodu referans olarak lütfen not edin.

Kullandığım program kodlarım

TV STB

Markaya göre televizyonun otomatik programlanması

Eğer manuel programlama esnasında televizyonunuz için doğru kodu bulamadıysanız alternatif olarak programlama için markaya göre otomatik aramayı da kullanabilirsiniz.

1) Televizyonunu açın.

2) Bu kılavuzun ekinde bulunan marka listesinde televizyonunuzun markasını bulun. Her marka için 3 haneli bir

marka kodu vardır.

3) Sinyal LED (

) iki kez yanıp sönene kadar TV-Standby tuşuna (

) basın ve basılı tutun.

4) Rakam tuşlarıyla 1 0 0 3 kodunu girin. Arama modunun etkinleştirildiğini göstermek için sinyal LED (

) iki kez

yanıp söner.

5) Rakam tuşlarını kullanarak marka listesinden seçtiğiniz markaya ait marka kodun ilk üç hanesini girin. Kodun

kabul edildiğini göstermek için sinyal LED (

) iki kez yanıp söner.

6) TV kapanana kadar m_2 kumandasının TV-Standby tuşunu (

) basılı tutun. Bu işlem birkaç dakika

sürebilir.

7) Cihaz kapanır kapanmaz, sinyal LED (

) iki kez yanıp sönene kadar programlamayı onaylamak için OK

tuşuna (

) basın.

BA m_2 Universal, 135x215 mm CS6.indd 77BA m_2 Universal, 135x215 mm CS6.indd 77 11.09.2012 15:48:0111.09.2012 15:48:01

Page 78

8) TV-Standby tuşuyla (

) ve AV tuşuyla ( av) uzaktan kumandanızın çalışmasını test edin. Televizyon tüm fonksiyonlara doğru biçimde tepki veriyorsa, o zaman m_2 kumandanız doğru programlanmıştır ve kullanılmaya hazırdır.

Uyarı

Arama esnasında m_2 uzaktan kumandanız birçok kod bulabilir ve bu kodlara televizyon tepki verebilir; ancak her kodda tüm tuşlar çalışmayabilir. Bu tip bir durumda en iyi kodu buluna kadar aramayı yeniden başlatmalısınız (adımlar 3 - 9). Arama, en son kaydedilen programda yeniden başlar.

Uydu alıcısının veya DVB-T/kablo alıcısının (STB) markaya göre otomatik programlanması

Eğer manuel programlama esnasında cihazınız için doğru kodu bulamadıysanız alternatif olarak programlama için markaya göre otomatik aramayı da kullanabilirsiniz.

1) Uydu alıcınızı veya DVB-T/kablo alıcınızı (STB) ve televizyonu açın.

2) Bu kılavuzun ekinde bulunan marka listesinde cihazınızın markasını bulun. Her marka için 3 haneli bir marka kodu vardır.

3) Sinyal LED (

) iki kez yanıp sönene kadar STB-Standby tuşuna (

stb

) basın ve basılı tutun.

4) Rakam tuşlarıyla 3 0 0 3 kodunu girin. Arama modunun etkinleştirildiğini göstermek için sinyal LED (

) iki kez

yanıp söner.

5) Rakam tuşlarını kullanarak marka listesinden seçtiğiniz markaya ait marka kodun ilk üç hanesini girin. Kodun kabul edildiğini göstermek için sinyal LED (

) iki kez yanıp söner.

6) Cihaz kapanana kadar m_2 kumandasının Standby tuşunu (

) basılı tutun. Bu işlem birkaç dakika sürebilir.

7) Cihaz kapanır kapanmaz, sinyal LED (

) iki kez yanıp sönene kadar programlamayı onaylamak için OK

tuşuna (

) basın.

8) Uzaktan kumandadaki her bir tuşun çalışmasını test edin; STB-Standby tuşuyla (

stb

), ses seviyesi tuşlarıyla

(

vol

) başlayın, sonra 1‘den 43‘e olan tuşlarla devam edin (çalışma açıklaması tablosuna göre). AV tuşu

(

) ve TV-Standby tuşu (

) test edilmez.

9) Cihaz tüm fonksiyonlara doğru biçimde tepki veriyorsa, o zaman m_2 kumandanız doğru programlanmıştır ve kullanılmaya hazırdır.

Uyarı

Arama esnasında m_2 uzaktan kumandanız birçok kod bulabilir ve bu kodlara cihazınız tepki verebilir; ancak her kodda tüm tuşlar çalışmayabilir. Bu tip bir durumda en iyi kodu buluna kadar aramayı yeniden başlatmalısınız (adımlar 3 - 9). Arama, en son kaydedilen programda yeniden başlar.

Televizyonun otomatik aranması

Ne manuel programlama esnasında ne de markaya göre otomatik programlama esnasında televizyonunuz için doğru kodu bulamadıysanız alternatif olarak otomatik aramayı kullanabilirsiniz.

1) Televizyonunu açın.

2) Sinyal LED (

) iki kez yanıp sönene kadar TV-Standby tuşuna (

) basın ve basılı tutun. Tuşa kısa basıldığında televizyonun kapanması söz konusu olabilir. Bu durumda lütfen programlamayı, televizyonu açarak yeniden yapın.

3) Rakam tuşlarıyla 1 0 0 1 kodunu girin. Aramanın etkinleştirildiğini göstermek için sinyal LED (

) iki kez yanıp

söner.

4) TV kapanana kadar m_2 kumandasının Standby tuşunu (

) basılı tutun. Bu işlem birkaç dakika sürebilir.

5) Cihaz kapanır kapanmaz, sinyal LED (

) iki kez yanıp sönene kadar programlamayı onaylamak için OK

tuşuna (

) basın.

6) TV-Standby tuşuyla (

Uyarı

Arama esnasında m_2 uzaktan kumandanız birçok kod bulabilir ve bu kodlara televizyon tepki verebilir; ancak her kodda tüm tuşlar çalışmayabilir. Bu tip bir durumda en iyi kodu buluna kadar aramayı yeniden başlatmalısınız (adımlar 2 - 6). Arama, en son kaydedilen programda yeniden başlar.

Uydu alıcısının veya DVB-T/kablo alıcısının (STB) otomatik aranması

Ne manuel programlama esnasında ne de markaya göre otomatik programlama esnasında cihazınız için doğru kodu bulamadıysanız alternatif olarak otomatik aramayı kullanabilirsiniz.

BA m_2 Universal, 135x215 mm CS6.indd 78BA m_2 Universal, 135x215 mm CS6.indd 78 11.09.2012 15:48:0511.09.2012 15:48:05

Page 79

1) Televizyonunuz ve de uydu alıcınızı veya DVB-T/kablo alıcınızı (STB) açın.

2) Sinyal LED (

) iki kez yanıp sönene kadar STB-Standby tuşuna (

stb

) basın ve basılı tutun.

3) Rakam tuşlarıyla 3 0 0 1 kodunu girin. Aramanın etkinleştirildiğini göstermek için sinyal LED (

) iki kez yanıp

söner.

4) Cihaz kapanana kadar m_2 kumandasının STB-Standby tuşunu (

stb

) basılı tutun. Bu işlem birkaç dakika

sürebilir.

5) Cihaz kapanır kapanmaz, sinyal LED (

) iki kez yanıp sönene kadar programlamayı onaylamak için OK

tuşuna (

) basın.

6) Uzaktan kumandadaki her bir tuşun çalışmasını test edin; STB- Standby tuşuyla (

stb

), ses seviyesi

tuşlarıyla (

vol

) başlayın, sonra 1‘den 43‘e olan tuşlarla devam edin (çalışma açıklaması tablosuna

göre). AV tuşu (

) ve TV-Standby tuşu (

) test edilmez.

7) Cihaz tüm fonksiyonlara doğru biçimde tepki veriyorsa, o zaman m_2 kumandanız doğru programlanmıştır ve kullanılmaya hazırdır.

Uyarı

Arama esnasında m_2 uzaktan kumandanız birçok kod bulabilir ve bu kodlara cihazınız tepki verebilir; ancak her kodda tüm tuşlar çalışmayabilir. Bu tip bir durumda en iyi kodu buluna kadar aramayı yeniden başlatmalısınız (adımlar 2 - 7). Arama, en son kaydedilen programda yeniden başlar.

Kod sorgusu

Arama yoluyla bulduğunuz kodları hatırlamak için bunları kod sorgusu yoluyla okutun:

1) Sinyal LED (

) iki kez yanıp sönene kadar TV-Standby tuşuna (

) veya STB-Standby tuşuna (

stb

)

basın ve basılı tutun.

2) Rakam tuşlarıyla 0 0 0 2 kodunu girin. Sinyal LED (

) yeniden iki kez yanıp söner.

3) 1 tuşuna basın ve sinyal LED‘in kaç kez yanıp söndüğünü kontrol edin; bu birinci hanedir.

4) 2 tuşuna basın ve sinyal LED‘in kaç kez yanıp söndüğünü kontrol edin; bu ikinci hanedir.

5) 3 tuşuna basın ve sinyal LED‘in kaç kez yanıp söndüğünü kontrol edin; bu üçüncü hanedir.

6) 4 tuşuna basın ve sinyal LED‘in kaç kez yanıp söndüğünü kontrol edin; bu dördüncü hanedir.

Uyarı :

0 rakamında sinyal LED yanıp sönmez. 3‘den 6‘ya kadar olan adımlar istenilen sırada ve istenildiği kadar uygulanabilir.

Öğrenme Fonksiyonu

Manuel programlamaya bir alternatif olarak ya da cihazınıza ait kodun bulunmaması durumunda „Öğrenme fonksiyonu“ seçeneğini kullanılabilirsiniz.

Öğrenme fonksiyonu belirli özelliklerin orijinal kumanda tarafından desteklenmediği durumlarda da kullanılabilir.

m_2 kumandanız ile orijinal kumandanızın konumlandırılması (Menzil testi)

Her iki kumandanın da sinyalleri alabileceğinden emin olabilmek adına her kumandaları sinyal diyotları birbirine bakar konumda ve aralarındaki mesafe 5cm’yi geçmeyecek bir biçimde konumlandırılmalıdır. En uygun konumlandırmanın tespiti için menzil testi özelliğinden faydalanabilirsiniz:

1) Sinyal LED (

) iki kez yanıp sönene kadar TV-Standby tuşuna (

) veya STB-Standby tuşuna (

stb

)

basın ve basılı tutun.

2) Sayı tuşları aracılığıyla KOD 0 0 1 1 rakamlarını tuşlayın. Sinyal-LED yeniden iki kez yanıp sönecektir.

3) Şimdi Sinyal-LED turuncu yanarak alınan sinyalin kalitesini belirtmektedir.

Orijinal kumandayı konumlandırın ve herhangi bir tuşu basılı tutun. m_2 kumandanıza olan mesafeyi

Sinyal-LED yeşil olana kadar uzaklaştırabilirsiniz.

Öneri

Turuncu yanan ışık hazır olmayı ve m_2 kumandanızın bir sinyal almadığını belirtir. Sinyal-LED’in kırmızı yanması, sinyali çok zayıf (çok uzakta) ya da çok kuvvetli (çok yakın) olduğunu işaret eder. Sinyal-LED’in yeşil yanması optimum (öğrenme özelliği için en uygun olan) mesafeyi işaret eder.

4) Menzil testinin sonlandırılması için başlangıçta basılan TV- (

) ya da STB- (

stb

) tuşuna basınız.

BA m_2 Universal, 135x215 mm CS6.indd 79BA m_2 Universal, 135x215 mm CS6.indd 79 11.09.2012 15:48:0911.09.2012 15:48:09

Page 80

Öneri :

En uygun oryantasyon orijinal kumandanın sinyal menzili ile alakalı olup kumandadan kumandaya değişkenlik gösterebilir. Bu nedenden ötürü menzil testinin özellikleri öğretilen her kumanda için yapılması, sinyal menzilinin en uygun değerde olması için tavsiye edilir.

Öğretme Fonksiyonu - Basit

1) Sinyal LED ( ) iki kez yanıp sönene kadar TV-Standby tuşuna (

) veya STB-Standby tuşuna (

stb

)

basın ve basılı tutun.

2) Rakam tuşları ile KOD 0 0 0 9’u girin. Sinyal-LED yeniden iki kez yanıp sönecek.

3) Artık Sinyal-LED yeşil olarak yanmaktadır.

4) M_2 kumandanızın üzerinde yer alan ve öğrenmek istediğiniz, örneğin Hazırda beklet – tuşuna (

) basınız.

5) Sinyal-LED turuncu yanarak kumandanızın öğrenmeye hazır olduğunu işaret etmektedir.

6) Orijinal kumanda üzerinde öğrenilmesi arzu edilen tuşa yeşil Sinyal LED sönene kadar basılır tutunuz.

Öneri

Turuncu ışık m_2 kumandanızın sinyal almadığını işaret eder. Sinyal-LED’in kırmızı yanması, sinyali çok zayıf (çok uzakta) ya da çok kuvvetli (çok yakın) olduğunu işaret eder.

7) Başka tuşların öğretilmesi için, 3’ten 6’ ya kadar açıklanan aşamaları tekrar edebilirsiniz. Hafızaya alma ve öğrenme fonksiyonun sonlandırılması için başlangıçta basılan TV- (

) ya da STB- (

stb

) tuşuna basınız.

Öneri

Öğretilen tuşların cihazınızda düzgün çalışmaması, özellikle her iki tuştan sadece birinin fonksiyon görmesi durumunda Gelişmiş Öğretme özelliğinden faydalanın

Öğretme Fonksiyonu – Gelişmiş

1) Sinyal LED ( ) iki kez yanıp sönene kadar TV-Standby tuşuna (

) veya STB-Standby tuşuna (

stb

)

basın ve basılı tutun.

2) Rakam tuşları ile KOD 0 0 1 0’u girin. Sinyal-LED yeniden iki kez yanıp sönecek

3) Artık Sinyal-LED yeşil olarak yanmaktadır.

4) M_2 kumandanızın üzerinde yer alan ve öğrenmek istediğiniz, örneğin Hazırda beklet – tuşuna (

) basınız.

5) Sinyal-LED turuncu yanarak kumandanızın öğrenmeye hazır olduğunu işaret etmektedir.

6) Orijinal kumanda üzerinde öğrenilmesi arzu edilen tuşa yeşil Sinyal LED sönene kadar basılır tutunuz.

Öneri

Turuncu ışık m_2 kumandanızın sinyal almadığını işaret eder. Sinyal-LED’in kırmızı yanması, sinyali çok zayıf (çok uzakta) ya da çok kuvvetli (çok yakın) olduğunu işaret eder.

7) Orijinal kumandanız üzerinde aynı tuşa yeniden basarak yeşil Sinyal-LED sönene kadar basılı tutun.

8) Başka tuşların öğretilmesi için, 3’ten 7’ye kadar açıklanan aşamaları tekrar edebilirsiniz. Hafızaya alma ve öğrenme fonksiyonun sonlandırılması için başlangıçta basılan TV- (

) ya da STB- (

stb

) tuşuna basınız.

TV veya uydu alıcısının veya DVB-T/kablo alıcısının (STB) ses seviyesi fonksiyonunu kullanma

Standart olarak ses seviyesi ve ses kısma fonksiyonu uydu alıcısında veya DVB-T/kablo alıcısında (STB) kullanılır.

Bu fonksiyonlar TV‘de kullanılmak isteniyorsa, lütfen aşağıdaki adımları takip edin.

1) Sinyal LED (

) iki kez yanıp sönene kadar TV-Standby tuşuna (

) basın ve basılı tutun.

2) Rakam tuşlarıyla 0 0 0 4 kodunu girin. Sinyal LED yeniden iki kez yanıp söner.

Eğer ses seviyesi fonksiyonları tekrar uydu alıcısında veya DVB-T/kablo alıcısında (STB) kullanılacaksa, lütfen şu adımları takip edin.

1) Sinyal LED (

) iki kez yanıp sönene kadar TV-Standby tuşuna (

) basın ve basılı tutun.

2) Rakam tuşlarıyla 0 0 0 5 kodunu girin. Sinyal LED yeniden iki kez yanıp söner.

Tuş kilidi

m_2 uzaktan kumandasının kullanılmayan münferit fonksiyonlarını devre dışı bırakabilirsiniz.

BA m_2 Universal, 135x215 mm CS6.indd 80BA m_2 Universal, 135x215 mm CS6.indd 80 11.09.2012 15:48:1311.09.2012 15:48:13

Page 81

1) Sinyal LED ( ) iki kez yanıp sönene kadar STB-Standby tuşuna (

stb

) basın ve basılı tutun.

2) Rakam tuşlarıyla 0 0 0 6 kodunu girin. Sinyal LED yeniden iki kez yanıp söner.

3) Fonksiyonlarını kilitlemek istediğiniz tüm tuşlara peş peşe basın.

4) Kaydetmek için STB-Standby tuşuna (

stb

) basın.

Uyarı

Rakamlar ve Standby-Taste (

) kilitlenemez.

Uyarı

Tuş kilidini tekrar geri almak istediğinizde uzaktan kumandayı lütfen komple sıfırlayın. Bkz. fonksiyon „Ayarları silin (Reset)“.

Kod kilidi

m_2 uzaktan kumandasının kazara programlanmasını önlemek için kod kilidini etkinleştirebilirisiniz.

1) Sinyal LED (

) iki kez yanıp sönene kadar TV-Standby tuşuna (

) basın ve basılı tutun.

2) Rakam tuşlarıyla 0 0 0 7 kodunu girin. Sinyal LED yeniden iki kez yanıp söner.

3) Uzaktan kumanda artık program değiştirmeye karşı kilitlidir.

Uyarı

Kod kilidinin etkin olduğunu programlama denemesi esnasında m_2 uzaktan kumandasına ait sinyal LED‘in (

) bir kez kısa yanıp söndüğünden anlayabilirsiniz.

Uyarı

Kod kilidini tekrar devre dışı bırakmak istiyorsanız, 1 ile 3 arası adımları tekrarlayın.

Ayarları silin (Reset)

1. Sinyal LED ( ) iki kez yanıp sönene kadar TV-Standby tuşuna (

) basın ve basılı tutun.

2. Rakam tuşlarıyla 0 0 0 0 kodunu girin. M_2 uzaktan kumandanızın sıfırlandığını göstermek için sinyal LED (

) iki kez yanıp söner.

Uyarı

„Ayarları silin (Reset)“ fonksiyonuyla m_2 uzaktan kumandanız bütün programlamaları kaybeder ve fabrika ayarlarına geri döner.

Çevre korumasıyla ilgili uyarılar

2002/96/EU sayılı Avrupa yönergesinin ulusal hukuka uygulanmasından sonra şu geçerlidir: Elektrikli ve elektronik cihazlar ev çöpü ile birlikte atılmamalıdır. Kullanıcı elektrikli ve elektronik cihazları ömürlerinin sonlarında bunlar

için uygun, resmi toplama merkezlerine veya satın aldığı yere geri vermekle yükümlüdür. Bununla ilgili ayrıntıları eyalet mahkemesi düzenler. Ürünün, kullanma talimatının veya ambalajın üzerinde yer alan sembol bu düzenlemelere işaret etmektedir. Eski cihazların geri dönüştürülmesi, maddi yönden değerlendirilmesi veya diğer şekillerdeki değerlendirilmelerine bulunacağınız desteklerle, çevremizin korunması için önemli bir katkı sağlamış olacaksınız.

GARANTI

Kumandanız, satın alınma tarihini takip eden iki yıl süresinde garanti kapsamındadır. Kumandanızda bir arıza olması durumunda satıcınız ile temasa geçiniz.

BA m_2 Universal, 135x215 mm CS6.indd 81BA m_2 Universal, 135x215 mm CS6.indd 81 11.09.2012 15:48:1711.09.2012 15:48:17

Page 82

Note:

BA m_2 Universal, 135x215 mm CS6.indd 82BA m_2 Universal, 135x215 mm CS6.indd 82 11.09.2012 15:48:1911.09.2012 15:48:19

Page 83

Note:

BA m_2 Universal, 135x215 mm CS6.indd 83BA m_2 Universal, 135x215 mm CS6.indd 83 11.09.2012 15:48:1911.09.2012 15:48:19

Page 84

A.R.SYSTEMS 1308 1313 1494 1498 1600

1619 2036 ACCENT 1155 1496 ACER 1560 ACTION 1155 1309 1498 1886 2027 AD NOTAM 2058 ADMIRAL 1155 1203 1313 1498 2013 ADVENT 1974 ADYSON 1320 1498 AEG 1460 1517 1578 1579 1585

1588 1605 1629 2003 AGASHI 1498 AIKO 1155 AIM 1496 1498 AIRIS 1852 1907 AIWA 1173 1498 1665 1989 AKAI 1155 1305 1430 1433 1443

1472 1487 1491 1494 1495

1496 1498 1517 1560 1561

1578 1584 1588 1589 1593

1836 1887 2027 2038 2044 AKIRA 1496 1930 1931 1991 AKURA 1155 1313 1498 1560 1588 ALBA 1155 1159 1305 1313 1380

1382 1472 1491 1495 1498

1526 1884 1945 1971 2004

2013 ALBIRAL 1498 2014 2022 ALFA 1505 ALLORGAN 1946 2038 ALLSTAR 1498 1600 ALPHATRONICS 1707 ALPHATRONIK 1785 ALTEK 1929 ALTUS 1473 1476 1517 1577 1578

1584 1588 1607 2005 AMERICAN HIGH 1309 AMERICANA 1309 AMSTRAD 1155 1425 1733 2029 ANDERSSON 1561 ANGLO 1155 1313 ANITECH 1155 1313 1320 1494 1498

1600 2022 ANSONIC 1155 1313 1472 1491 1495

1561 1579 1585 1605 1629

2004 2022 AOC 1498 1918 ARC EN CIEL 2042 2046 ARCELIK 1473 1476 1517 1578 1584

1588 1598 2005 ARCTIC 1517 1578 1584 1588 ARENA 1472 1517 1560 1578 1588 ARISTONA 1463 1483 1494 1496 1498

1524 ART TECH 1498 ASBERG 1498 2013 2022 ASORA 1155 ASTRA 1155 1498 1517 1578 1584

1588 ASUKA 1313 ATEC 1389 ATLANTIC 1498 2038 ATLAS 1494 ATORI 1155 ATORO 1155 AUDIO TECHNICA 1215 AUDIOSONIC 1155 1313 1473 1476 1498

1517 1577 1578 1588 AUDIOTON 1155 AUDIOVOX 1498 AUTOVOX 2038 AVER MEDIA 1933 AWA 1155 1498 AXXION 1155 1305

BANG & OLUFSEN 1498 1671 BASIC LINE 1155 1158 1472 1491 1495

1498 1560 1578 1579 1584

1585 1798 2003 2004 BAUER 1203 1316 1496 2050 BAUR 1155 1425 1494 1496 1498

1500 1532 1582 1648 1663

1665 1804 1818 1829 BAYSONIC 1313 BEAULIEU 1496 BEC 1498 1886 2027 BECRESE 1498 1804 1829 1886 1887

1892 BEKO 1464 1465 1472 1473 1476

1511 1517 1577 1578 1584

1586 1588 1589 1598 1602

1603 1607 1891 1892 2001

2004 2005 2044 BELL & HOWELL 1203 1498 1798 BELSON 1462 1508 1560 1761 1930 BENCHMARK-BEAUMARK 1155 1309 1498 BENQ 1895 BEON 1498 2013 BESTAR 1155 1498 BIGSTON 1155 BLACK PANTHER 2022 BLACKSTRIPE 1309 1798 1804 1829

BLAUPUNKT 1159 1494 1496 1498 1515

2022 2042 2046 2050 BLAUTECH 1613 BLUE SKY 1159 1421 1458 1472 1491

1495 1498 1517 1535 1560

1561 1578 1579 1584 1585

1588 1605 1629 1903 1963

2003 2004 2005 BLUSENS 1715 1718 1734 1738 1740

1741 1743 1765 1766 1767

1776 1792 1903 BOSCH 1496 BOXFORD 1592 1597 1955 BRANDT 1203 1417 1421 1500 1532

1584 1588 1607 1919 2042

2044 2046 2052 2054 BRANDT ELECTRONIQUE 2042 2046 2052 2054 BRAUN 1500 1590 2055 BRENDSTAR 1155 BRINKMANN 2013 BRIONVEGA 1496 1498 1621 2017 BROTHER 1313 BRUDER 1626 BRUNS 2020 2022 BSR 1946 BUSH 1159 1305 1310 1313 1382

1460 1464 1465 1472 1473

1476 1489 1491 1495 1498

1517 1526 1578 1584 1588

1945 2004 2005

CAMPOMATIC 1832 CANON 1496 CAPEHART 1498 2027 CAPSONIC 1313 1498 CARATEC 1844 CARREFOUR 1498 CARVER 1498 CASIO 1505 1600 1763 CATHAY 1498 CCI 1749 CENTRUM 1473 CENTURION 1498 CGE 1155 2013 CGM 1155 CHANGHONG 1812 1819 1898 CHARISMA 1683 CHARPY 1856 CIE 1155 1158 1733 CIHAN 1505 CIMLINE 1155 1945 CINEX 1579 1585 1605 1629 CITIZEN 1309 1498 1829 CITY 1155 CLARIVOX 1498 2010 2024 2035 CLATON 1472 1491 1495 CLATRONIC 1155 1305 1498 1517 1577

1578 1584 1588 2013 2022 CLAUD 1488 CLUBINTERNET 1830 CMX/COMMAX 1706 1758 1896 1899 1901

1928 COLORTYME 1309 1498 COMBI 1721 COMPUTEC 1609 COMPUTRON 1155 1498 CONCORDE 1155 CONDOR 1155 1498 1600 2013 2022 CONIA 1588 CONIC 1498 1886 CONRAC 2005 2006 CONSOLL 1703 CONSTRUCTA 1494 CONTEC 1155 CONTINENTAL 1159 1517 1578 1588 CONTINENTAL EDISON 1159 2042 2046 2054 CORFUNG 1313 COSMEL 1155 CRAIG 1498 CROSLEY 1498 1886 CROSSWOOD 1472 1491 1495 1517 1578

1584 1588 1607 CROWN 1155 1203 1473 1476 1498

1517 1578 1584 1588 1856

2005 2015 2022 CRYSTAL 1496 CURTIS 1309 1498 1611 1798 1829

2013 CYBERCOM 1473 CYBERPIX 1560

DAEWOO 1155 1158 1163 1164 1165

1167 1168 1169 1170 1171

1172 1173 1473 1485 1496

1498 1504 1526 1537 1578

1588 1598 1600 1977 2061 DAICHI 1155 DAIMOND 1496 DALCO 1991 1992 DANGAARD 1735 1736 1737 1776 1777

1929 1938

DANTAX 1457 1473 1476 1507 1517

1578 1584 1588 DAVIS 1496 DAWA 1498 DAYTEK 1978 DAYTRON 1155 1804 DCE 1472 1491 1495 1517 1523

1578 1584 1588 DECCA 1498 1544 1605 1629 2011

2028 DELL 1995 DENON 1179 1665 1859 1866 1984

2062 DENVER 1155 1736 1920 DESMET 1155 1498 DEUROMEDIA 1702 DIAMOND 1155 DIBOSS 1601 1609 DIGIHOME 1458 1560 DIGILINE 1494 2004 DIGILOC 1719 1973 DIGITAL 1476 1588 DIGITAL+ 1473 DIGITECH 1425 1472 DIXI 1155 1498 2020 DLD 1854 DMTECH 1458 1472 1491 1495 1560

1563 1625 1728 1943 DQT 1747 1998 DTS 1155 DUAL 1155 1425 1473 1476 1496

1498 1505 1509 1510 1517

1526 1529 1539 1560 1584

1588 1945 DUMONT 2013 2022 DURABRAND 1473 1476 1491 1517 1560

1578 1584 1588 DYNAMIC 1155

EASY TOUCH 1900 EATON 1309 ECRON 1472 1491 1495 1535 1588 EDISON 1159 EDISON MINERVA 1159 ELBE 1457 1458 1465 1472 1473

1476 1491 1494 1495 1498

1517 1542 1560 1579 1585

1588 1591 1598 1605 1609

1713 1722 1903 1954 1957

1978 2023 ELBIT 1496 1505 1514 1527 ELCIT 2022 ELECS 1505 ELECTRO TECH 1155 ELECTROHOME 1560 1798 1886 ELEKTA 1155 1313 1473 1476 ELEKTRONIKA 1498 1505 1521 ELEMIS 1472 1560 1605 1629 ELFUNK 1458 1472 ELIN 1155 1498 1600 ELITE 1309 1498 1798 1829 ELMAK 1467 1506 1513 2003 ELMAN 2022 2044 ELTA 1155 1498 1517 1578 1588 E-MAX 1907 1978 EMERSON 1305 1472 1491 1495 1498

1517 1578 1579 1584 1585

1588 2004 2022 2035 ENOX 1839 EON 1309 ERRES 1463 1483 1494 1496 1498

1650 2054 ESC 1155 1498 ETERNITY 1978 ETRON 1155 1498 EURO-FEEL 1313 EUROLINE 1472 1473 1505 1517 1560

1578 1584 1588 1938 EUROMAN 1313 1498 EUROPA 1517 1578 1588 EUROPHON 1498 2022 2023 EXCELSIOR 1463 EXPERT 1435 2038

FENNER 1155 1473 1476 1498 1517

1578 1588 2004 FERGUSON 1184 1421 1422 1452 1454

1494 1496 1498 1542 1550

1600 1648 1663 1665 1804

1818 1829 1834 1883 1884

1886 1891 1892 1942 2011

2026 2028 2044 2046 2050

2051 2052 2054 2057 FIDELIS 1155 1498 FILSAI 1155 FINLANDIA 1798 2052

CODES TV

CODES

BA m_2 Universal, 135x215 mm CS6.indd 84BA m_2 Universal, 135x215 mm CS6.indd 84 11.09.2012 15:48:1911.09.2012 15:48:19

Page 85

FINLUX 1155 1430 1431 1432 1433

1435 1438 1440 1443 1446 1457 1458 1472 1494 1496 1498 1517 1544 1560 1577 1578 1584 1588 1605 1629 1981 2009 2011 2013 2019 2022

FIRST LINE 1155 1158 1472 1473 1476

1491 1494 1495 1498 1517 1560 1578 1584 1588 1600 1646 1798 1928 1946 2004 2005

FISHER 1161 1665 1798 1800 1801

1804 2020 2021 FLINT 1498 FORCE 1757 1978 FORMENTI 1496 1498 1505 1509 FORTRESS 1203 FRONTECH 1155 1313 2022 2052 FUJI 2038 FUJITSU 1256 1666 2005 2006 2027

2038 FUJITSU SIEMENS 1778 FULTON 1619 FUNAI 1155 1313 1472 1473 1476

1487 1491 1517 1560 1578

1584 1588 1666 1742 1946

1952 1999

GALAXIS 1498 2013 2022 GALAXY 2013 2022 GALERIA 1155 GBC 1155 1498 GE 2052 GEC 1494 1498 1665 1886 2011 GELOSO 1155 GEMSOUND 1155 GENERAL 1155 1991 GENERAL TECHNIC 1155 GENEXXA 1498 GERICOM 1388 1968 2005 GIANT 1498 GITEM 1496 1498 2046 2052 GM 1155 GMG 1155 2013 GOLDHAND 1155 GOLDI 1496 GOLDSTAR 1152 1155 1159 1309 1313

1336 1496 1498 1522 1536

1578 1580 1584 1600 1732

1778 1791 1886 2016 2027 GOLDY 1991 GOODMANS 1155 1158 1172 1173 1177

1305 1349 1378 1382 1421

1458 1472 1473 1476 1484

1488 1491 1494 1495 1498

1512 1517 1523 1537 1539

1560 1578 1588 1600 1606

1720 1729 1762 1836 1840

1905 1939 1978 2004 2005 GPM 1155 GRADIN 1155 1498 GRAETZ 1457 1458 1472 1473 1476

1491 1495 1508 1517 1560

1577 1588 1804 GRAN PRIX 1605 1629 1921 1923 1924

1925 1926 GRANADA 1184 1201 1202 1243 1435

1437 1443 1492 1494 1496

1498 1524 1549 1798 1801

1818 1829 1874 1876 1879

1882 1887 2011 2027 2028

2052 GRANDIN 1458 1472 1473 1476 1491

1495 1517 1560 1578 1584

1588 1732 1954 2004 2005 GRENADIER 1155 1498 GRONIC 1498 GRUNDIG 1154 1159 1259 1260 1261

1262 1380 1462 1465 1473

1494 1496 1498 1505 1521

1524 1535 1542 1562 1566

1584 1598 1599 1603 1613

1622 1627 1628 1670 1762

1764 1778 1945 1978 2022

2050 GRUNKEL 1472 1491 1495 1560 1898 GTT 1155 2013

H&B 2005 HAIER 1192 1311 1315 1319 1524

1798 1801 HALIFAX 1313 HANNSPREE 1795 1796 1959 HANSEATIC 1155 1167 1169 1170 1171

1173 1496 1498 1509 1517

1526 1554 1577 1588 1600

1602 1946 2016 2017 HANTAREX 1155 1498 HARLEY DAVIDSON 1309 HB 1473 1588 HB INGELEN 1472 1491 1495 1578 HCM 1155 1313 HEATHKIT 1498 HIFIVOX 2042 2046 HILINE 1155 HINARI 1155 1498 1600 HISAWA 1588 HISENSE 1927 1928

HITACHI 1172 1173 1203 1430 1435

1457 1458 1472 1491 1495 1498 1515 1522 1523 1524 1526 1530 1537 1544 1560 1561 1804 1818 1829 1858 1859 1860 1861 1863 1864 1865 1866 1867 1868 1869 1870 1871 1872 1873 1874 1875 1876 1877 1878 1879 1880 1881 1882 1883 1884 1885 1886 1887 1888 1889 1890 1891 1892 1893 1916 1983 2011 2022 2027 2042

2054 HITACHI FUJIAN 1861 HÖHER 1472 1473 1491 1495 1535

1560 1561 1578 1584 HOME ELECTRONICS 1955 2003 HORIZONT 1505 1517 1578 1588 HORNYPHON 1488 1498 HQ 1498 HUMAX 1162 1909 1910 1911 1912

1913 1914 1966 HUSPI ELEKTRONIK 2013 HYPER 1155 1305 1505 HYPERVISION 1565 HYPSON 1155 1313 1496 1498 1508

1517 1560 1584 1588 HYUNDAI 1166 1191 1311 1314 1473

1476 1517 1578 1584 1588

1613 1929 1974 1979 1980

1991 1997 2003

I.V. 1498 ICE 1155 1305 1313 1498 IEKEI 1760 IM INTERNET 1996 IMPERIAL 1498 1613 1756 1810 1817

2013 INDESIT 2050 INDIANA 1498 INFINITY 1498 INFRATEX 1312 1383 1505 1526 1985

1990 2003 2004 2007 2030

2034 2036 INGELEN 1517 1578 1584 1588 1954

2001 INGERSOLL 1155 INNO HIT 1155 1498 1508 1560 2011 INTERACTV 1573 INTERBAY 1155 INTERBUY 1155 1313 1320 INTERDISCOUNT 1496 1665 2046 2052 2054 INTERFUNK 1494 1496 1498 1804 2013

2046 INTERTRONIC 1538 INTERVISION 1155 1313 1320 1494 1982

2016 2022 IPURE 1705 1808 1841 1843 1978 IRRADIO 1155 1473 1476 1498 1578

1584 1588 1600 ISKRA 1517 1578 1588 2022 ISP 1463 IST 1498 ISUKAI 1498 ITL 1155 ITS 1155 1305 ITT 1202 1203 1205 1419 1430

1435 1443 1496 1517 1560

1578 1584 1588 1599 1622

1627 1798 1804 1945 2009

2042 ITV 1313 1600

JACSON 2011 JBL 1498 JDB 1955 JEC 1829 JETPOINT 1309 1496 JINLIPU 1155 JOHN LEWIS 1752 JRC 1305 JUMBOTRONIC 1505 JVC 1189 1206 1207 1208 1209

1210 1211 1212 1213 1214

1215 1216 1217 1218 1219

1220 1305 1488 1498 1779

1784 1798 2009 2022

KAISER 1498 KAISUI 1155 1498 KAMBROOK 2054 KAPSCH 2038 KARCHER 1155 1476 1498 1600 1605

1629 2023 KAWA 1305 KENDO 1155 1420 1421 1458 1472

1491 1495 1498 1528 1560

1577 1578 1588 1600 1945

1954 2017 2019 2022 2038

2039 KENMARK 1484 1904 KENNEDY 2038 KENNEX 1537 KENSTAR 1849 KENWOOD 1764 1768 1775 2022 KERION 1498 KEYMAT 1391 1755 1831 1855 1857 KIMAY 1313

KIOTA 1155 KISHU 1931 KITON 1472 1491 1495 KLH 2027 KLOSS 1309 KNEISSEL 1158 1498 1537 1722 1954

2004 2010 KOBIC 1155 KOLSTER 1498 2022 KONICHI 1155 KONKA 1176 1305 1318 1709 1986 KOPERNIKUS 1534 1821 KORPEL 1498 KORTEK 1969 KOTRON 1719 KRIMINAL FORSORGEN 1587 KUASHO 1498

LATONA 1966 LAVIS 1158 1496 1498 1521 1535

2010 LCD 1731 LEADER 1155 LEGEND 1155 1498 LENCO 1155 1156 1158 1175 1313

1498 1552 1588 2022 LENOIR 1155 1498 LENUSS 1347 1360 LEVEL 1936 LEXUS 1313 LEYCO 1313 1498 1946 2027 LG 1535 1560 1578 1580 1584

1588 1600 1608 1614 1615

1732 1763 1764 1768 1770

1771 1772 1775 1778 1779

1780 1781 1782 1783 1784

1786 1787 1788 1789 1791

1793 1850 2033 LIESENKÖTTER 1496 LIFE 1155 LIFETEC 1155 1158 1313 1472 1491

1495 1498 1517 1525 1526

1588 1600 1668 2004 LINITRON 1203 LLOYD‘S 1155 LOCATEL 1258 LODOS 1491 LOEWE 1243 1471 1478 1481 1490

1496 1498 1500 1503 1532

1543 1546 1576 1590 2004 LOGIK 1498 1762 1769 1942 LUMA 1155 1498 2038 LUMATRON 1472 1487 1491 1495 1728

1930 1931 2004 2038 LUX-MAY 1305 1498 2035 LUXOR 1155 1430 1433 1435 1438

1440 1441 1446 1457 1458

1472 1491 1495 1496 1508

1544 1560 1596 1617 2009

2027 LXI 1203 1498 1798

M ELECTRONICS 1155 1435 1438 1440 1443

1446 1498 2044 MAGASIN 1560 1779 1784 MAGNADYNE 1155 1498 1505 1600 2013

2022 MAGNAFON 1505 2022 2023 MAGNASONIC 1155 1203 1498 1600 1798 MAGNAVOX 1494 1498 1502 1886 MAGNEX 1498 MAGNUM 1473 1476 1517 1535 1578

1579 1585 1588 1624 MANDOR 1313 MANESTH 1313 1498 1945 MANHATTAN 1472 1491 1495 1560 MARANTZ 1460 1483 1496 1498 1559

1859 MARK 1158 1472 1491 1495 1498

1532 1578 1584 1588 2005 MASCOM 1605 1629 MATCH ITALIA 1498 MATSUI 1155 1159 1173 1305 1382

1384 1385 1386 1472 1491

1495 1600 1666 1733 1762

1798 1801 1834 1942 1945

1947 1949 MAXAM 1155 MAXWELL 2005 2022 MC MICHAEL 1886 MCE 1155 MCPERSON 1610 MEDIA STATION 1835 MEDIA TV 1520 MEDIALINE 2059 MEDIATOR 1498 MEDION 1430 1431 1472 1473 1476

1491 1495 1496 1517 1526

1560 1578 1579 1584 1585

1588 1600 1605 1607 1623

1724 1762 1836 2004 2005

2006 MEGAS 1954 MEGATRON 1887 MELBOX 2024 MELECTRONIC 1435 1438 1439 1443 1517

1578 1588 MEMOREX 1155 1313 1620 1798 MEMORY 1560 MEMPHIS 1155 2027

BA m_2 Universal, 135x215 mm CS6.indd 85BA m_2 Universal, 135x215 mm CS6.indd 85 11.09.2012 15:48:1911.09.2012 15:48:19

Page 86

MERCURY 1155 1498 METEOR 2023 METZ 1253 1397 1447 1448 1449

1450 1451 1472 1491 1495 1496 1561 1600 1700 1704

2004 2005 2050 MGA 1496 MICROMAXX 1472 1491 1495 1584 2003 MICROSPOT 1826 MINERVA 1159 1838 MINOKA 1498 MINSONIC 1154 MIRAGE 1578 1588 MIRAI 1662 1666 1726 1958 MITSUBISHI 1155 1182 1183 1184 1185

1186 1472 1491 1495 1496

1498 1524 1537 MIVAR 1935 2018 MONITOR 1309 MOTOROLA 1236 MTC 1309 1532 MULTICHOICE 1566 1953 1994 2056 MULTIMEDIA 1153 MULTISTANDARD 2022 MULTITEC 1472 1491 1495 MULTITECH 1155 1498 1605 2022 MUSTEK 1852 MX ONDA 1587 1609 1757

NAIM 1569 NAMSUNC 1155 NAP 1488 NATIONAL 1238 1496 1498 NATIONAL STAR 1991 NEC 1155 1309 1388 1750 1751

1964 1965 1966 NECKERMANN 1155 1210 1494 1496 1498

1505 1507 1526 1578 1588

1600 1648 1650 1663 1665

1945 1946 NEI 1498 2035 NEO 1473 1476 1517 1578 1588

1987 1988 2003 NEOVIA 1376 1600 1968 NEWTECH 1155 1498 NIKKAI 1313 1473 1476 1498 1517

1588 1829 2027 NIKKEI 1517 1578 1584 1588 1929

1931 NIKKO 1600 2037 NISSAN 1309 NOBLEX 1155 1161 NOBLIKO 2022 NOGAMATIC 2042 2046 NOKIA 1155 1305 1309 1313 1430

1433 1434 1435 1436 1437

1438 1439 1440 1441 1443

1444 1445 1446 1496 1498

1505 1798 1804 1945 2009

2013 NORDMENDE 1202 1386 1421 1473 1476

1496 1505 1517 1578 1584

1588 1754 1761 1849 1970

2042 2044 2046 2049 2051

2052 2054 NORTEK 1498 NORTHERN STAR 1966 1967 NOVA 1498 NOVATRONIC 1155 1498 NOVOX 1727

O GENERAL 1155 OCEANIC 1205 1435 1438 1440 1443

1446 1798 1946 2038 ODYS 1710 1712 1723 1758 1790

1841 1842 1845 1847 1848

1853 1937 1956 1961 2059

2060 OKANO 1155 2012 OKI 1458 1465 1472 1473 1476

1505 1560 1598 1603 OLYMPIC 1155 OLYMPUS 1496 ONCEAS 1155 ONIDA 1498 ONKYO 1371 1962 ONWA 1305 1946 OPERA 1498 1516 1931 OPTANKA 1203 ORAVA 1505 1518 ORBIT 1498 ORBITECH 1479 1496 1544 ORIAN 1992 ORIENT 1155 ORION 1155 1179 1187 1190 1191

1313 1333 1382 1383 1385

1386 1398 1472 1473 1476

1491 1494 1495 1496 1498

1502 1504 1505 1507 1508

1542 1560 1578 1579 1584

1585 1588 1663 1733 1762

1945 1946 1949 1978 2005

2041 OSAKI 1498 2027 OSUME 2027 OTAKE 1945 1946 OTAVA 1533 1600 1616 1618 1619 OTF 1155 OTRUM 1496

OTTO VERSAND 1155 1201 1202 1203 1205

1243 1305 1425 1494 1496 1498 1500 1505 1507 1526 1600 1648 1650 1663 1664 1665 1804 1818 1829 1945 1946 2016 2041 2044 2052

OVP 1594 1595

PACIFIC 1386 1578 1584 1588 PAEL 1600 PALLADIUM 1472 1473 1487 1491 1495

1496 1498 1517 1532 1588

1605 PALSONIC 1498 PANAMA 1155 1313 1498 PANASHIBA 1155 PANASONIC 1236 1237 1238 1239 1240

1241 1242 1243 1244 1245

1246 1247 1248 1249 1250

1251 1252 1253 1254 1255

1257 1457 1494 1496 1498

1665 2011 2022 2050 PANAVISION 1517 1578 1588 1993 PANAVOX 1155 PANORAMA 1155 PANORAMIC 2046 PATHE MARCONI 2042 2046 PAUSA 1155 PCE/PEC 1309 1798 1804 1829 PEACOCK 1389 1728 1895 PENNEY 1309 1829 PERFEKT 1498 PHILCO 1155 1498 1886 2010 2013 PHILEX 1496 PHILIPS 1202 1456 1460 1461 1463

1468 1469 1470 1477 1479

1482 1483 1484 1485 1486

1488 1492 1493 1494 1496

1497 1498 1499 1501 1505

1521 1524 1527 1542 1546

1547 1550 1556 1558 1600

1635 1636 1637 1638 1639

1640 1641 1642 1643 1644

1645 1650 1665 1778 1818

1886 2027 2042 2044 2050

2054 PHOCUS 1260 1465 1473 1476 1517

1578 1584 1588 1607 2005 PHOENIX 1498 1505 1507 PHONOLA 1494 1498 1578 1588 PHONOTREND 1975 PIONEER 1243 1393 1394 1395 1396

1397 1399 1400 1496 1498

1505 1680 1681 1682 1683

1684 1685 1686 1687 1688

1689 1690 1691 1829 2022

2054 PKS 1498 PLANTRON 1155 1313 1498 PLATINIUM 1940 PLAYSONIC 1472 1473 1476 1491 1495

1517 1578 1584 1588 1603 POLICOM 2022 2046 POPPY 1155 PORTLAND 1505 POWERPOINT 1588 1930 PRANDONI PRINCE 1305 1600 2022 PRIMA 1155 1309 1313 1498 1798

1829 PRINCESS 1155 1473 1476 1578 1584

1588 1589 PRINGSTON 1578 1584 PRINZ 2027 PRO BASIC 1948 PROELCO 1505 PROFECTIS 1560 PROFEX 1155 2022 PROFILO 1570 1579 1585 1591 1605

1626 1629 1819 PROFITRONIC 1498 1600 2022 PROLINE 1173 1458 1469 1472 1491

1495 1508 1517 1537 1544

1560 1578 1587 1588 1630

1720 1746 1904 1906 2017 PROSCAN 1309 PROSONIC 1457 1472 1473 1476 1491

1517 1560 1578 1584 1588

1598 1619 1736 1776 1777

1929 PROTEC 1155 1313 1498 2022 PROTECH 1472 1491 1494 1495 1498

2004 PROTEK 1560 1903 PROTON 1155 2054 PROVIEW 1840 PROVISION 1494 1578 1584 1588 1600 PULSER 1155 1309 1498 1886 2027 PYE 1483 1494 1496 1498 1524 PYMI 1155

QTY1 1505 QUADRO 1188 1458 1472 1487 1491

1495 1523 1538 1553 1560

1561 1907 1944 2008 QUASAR 1155 2022

QUELLE 1155 1210 1243 1425 1435

1438 1440 1443 1446 1472 1483 1487 1491 1494 1495 1496 1498 1500 1505 1507 1521 1532 1600 1648 1650 1663 1665 1668 1733 1804 1818 1829 1945 1946 2004 2012 2021 2038 2052 2057

R LINE 1498 RADIO SHACK 1203 1798 RADIOLA 1460 1463 1483 1494 1496

1498 1524 1550 1641 RADIOMARELLI 1505 RADIOTONE 1155 1313 1472 1491 1495

1498 1600 2004 RADIX 1804 RCA 1309 1675 1676 REALISTIC 1798 RECOR 1496 1498 1505 RECORD 1151 1498 1505 RED STAR 1605 1629 REEL 1701 REGAL 1578 1588 REGENTE 1155 RELISYS 1840 REVOX 1488 1498 1532 REX 2038 RFT 1475 1496 1520 2020 RICE CLUB 1309 ROADSTAR 1155 1313 1382 1472 1473

1476 1487 1491 1494 1495

1498 1505 1507 1517 1535

1578 1584 1588 1616 2005 ROOMBASE 1730 ROSITA 1155 ROWA 1155 ROYAL 1155 1312 1313 1498 ROYAL NEC 1578 1584 RUNCO 1309

SABA 1174 1417 1420 1421 1422

1454 1458 1472 1560 1578

1584 1588 1607 1919 2022

2038 2040 2042 2044 2046

2051 2052 2053 2054 SAGEM 1941 1950 1954 SAISHO 1496 1733 1945 SAIVOD 1472 1491 1495 1560 1578

1579 1584 1585 1605 1629

2004 SAKIO 1155 1313 SAKURA 1155 SALORA 1430 1431 1435 1438 1439

1440 1442 1443 1446 1500

1560 1591 1598 1798 2009

2027 SAMBERS 1600 2022 2023 SAMSUNG 1155 1156 1160 1161 1309

1313 1317 1335 1336 1337

1338 1339 1340 1341 1342

1343 1344 1345 1346 1350

1351 1352 1353 1354 1355

1356 1357 1358 1359 1361

1362 1363 1364 1365 1366

1367 1368 1369 1370 1371

1372 1373 1374 1375 1377

1460 1474 1496 1498 1512

1557 1581 1582 1583 1600

1604 1631 1632 1633 1634

1656 1818 1898 2011 2012

2027 SANSUI 1155 1309 1313 1496 1498 SANYO 1155 1457 1458 1472 1491

1495 1560 1561 1578 1584

1588 1605 1629 1794 1797

1798 1799 1800 1801 1802

1803 1804 1805 1834 2011

2020 2021 2027 SBR 1498 SCANSONIC 1584 1672 1673 SCHAUB LORENZ 1472 1473 1476 1491 1495

1517 1560 1577 1578 1584

1588 1598 1603 1748 1851

1929 1930 1931 2005 SCHNEIDER 1155 1305 1313 1425 1455

1460 1463 1468 1472 1483

1488 1491 1494 1495 1496

1498 1503 1505 1516 1517

1521 1523 1524 1526 1535

1541 1542 1545 1550 1551

1572 1578 1579 1584 1585

1588 1591 1600 1601 1605

1609 1610 1624 1629 1641

2004 SCIENTIFIC LABS 1496 1591 SCOTT 1717 1759 1774 1976 SCREENLANT TFT 1545 SEA 1560 SEARS 1798 SEC 1305 SEG 1155 1313 1458 1472 1487

1489 1491 1495 1505 1508

1560 1571 1588 1668 1841

1934 2004 2020 2022 SELECO 1494 1498 1573 2017 2019

2031 2038 2039 2042 2052

2056 SENCOR 1473 1931 SENCORA 1155

BA m_2 Universal, 135x215 mm CS6.indd 86BA m_2 Universal, 135x215 mm CS6.indd 86 11.09.2012 15:48:1911.09.2012 15:48:19

Page 87

SENTRA 1829 SERINO 1954 SHARP 1193 1194 1195 1196 1197

1198 1199 1200 1201 1202 1203 1204 1205 1494 1496 1498 1807 1829 1877 1915

1917 2044 2052 SHINTOM 1600 SHINTOSHI 1600 SHIVAKI 1151 1473 1476 1496 1600 SHORAI 1946 SHOW 1155 SIAREM 2022 SICATEL 2025 SIEMENS 1496 1498 1507 1524 1555

1605 1629 1650 1883 2035

2042 2046 SIENA 1535 SIERA 1496 1535 SIERRA 1494 1496 1498 1535 SIGMAX 1309 SIGNATURE 1829 SILMA 1498 SILVA SCHNEIDER 1155 1472 1498 1519 1523

1545 1560 1570 1579 1585

1591 1598 1600 1601 1605

1609 1626 1629 1708 1714

1808 1813 1819 1841 1851

1922 1924 1925 1926 2002

2003 SILVERCREST 1458 1472 1491 1508 1560 SINGER 1155 1498 2022 SINOTEC 1600 SINUDYNE 1386 1473 1476 1496 1502

1505 1507 1528 1535 1578

1584 1588 1607 1665 1733

1945 1946 2003 2022 2023

2041 SKY 1316 1392 1745 1762 1960

1978 SKYWORTH 1205 SMARAGD 1159 SNYDER 1498 SOGO 1517 1578 1579 1584 1585

1588 SOLE 1157 SONITRON 1798 1800 1804 SONIX 1827 1978 SONOKO 1155 1313 1498 SONOLOR 1798 SONTEC 1498 SONY 1178 1179 1180 1181 1202

1203 1205 1243 1394 1494

1496 1498 1560 1646 1647

1648 1649 1650 1651 1652

1653 1654 1655 1656 1657

1658 1659 1660 1661 1663

1664 1665 1667 1668 1669

1818 1820 1824 1825 1972

2054 SOS REMOTES 1567 1568 SOUND & VISION 2022 SOUNDCOLOR 1472 1473 1517 1578 1588

1605 1607 1629 2005 SOUNDESIGN 1309 SOUNDMASTER 1155 SPECTRA 1158 SPECTRICIAN 1498 SR2000 1798 STANDARD 1155 STAR 1311 1473 1476 1498 1600

1944 1991 STAR GENERAL 1992 STARLITE 1155 1600 STARLUX 1155 STASSFURT 2020 STERN 2038 STRATO 1313 1473 1476 1930 SUNGOO 1837 SUNKAI 1517 1578 1588 1733 1945

1946 SUNNY 1903 SUNRISE 1160 SUNSTAR 1155 SUNWATT 1498 SUNWOOD 1155 1498 SUPERSONIC 1496 SUPERTECH 1155 1498 1505 SUPRA 1155 SUPRATECH 1716 1854 SUTRON 1155 SWISSTEC 1316 1390 1588 1711 1725

1739 1744 1745 1753 1762

1823 1826 1849 1902 1908

1959 1960 1968 1975 1978 SYC LINE 1155 SYLVANIA 1498

TADISTAR 1600 TANDBERG 1472 1846 2046 TANDY 1203 2027 TARGA 1367 TASHIKO 1886 TATUNG 1159 1348 1469 1496 1498

1507 1544 1591 1597 1605

1617 1619 1629 1892 2011

2027 2028 TAURAS 1813 TCL 1560 1677 TCM 1473 1476 1577 TEAC 1508

TEAK 1155 1496 1498 TEC 1155 1158 2035 TECHLINE 1472 1487 1560 1598 2022 TECHNICA 1309 1472 1491 1495 1560

1579 1585 2003 TECHNICAL 1508 1560 TECHNICS 1243 1248 1498 1648 TECHNIKA 1472 1739 1897 2061 TECHNILAND 1498 TECHNISAT 1475 1479 1496 1542 1544

2003 2032 TECHNISSON 1517 1578 1584 1588 TECHNOL 1155 1496 1498 TECHNOSONIC 1496 TECHNOTREND 1496 1975 TECHWOOD 1198 1309 1457 1458 1462

1472 1491 1495 1508 1560 TECNIMAGEN 1483 1496 1535 1584 TECNISON 1155 1600 TEDELEX 1155 1498 TEKNANT 1155 1498 TEKON 1155 1309 TELEAVIA 2042 2044 2046 2050 2054 TELECO 1574 TELEFAC 1155 TELEFUNKEN 1417 1421 1443 1453 1454

1458 1472 1480 1498 1560

1570 1578 1584 1588 1607

1919 2005 2038 2040 2042

2044 2045 2046 2047 2049

2050 2052 2054 2057 TELEOPTA 1155 TELERENT 1532 TELESTAR 1155 1479 1496 1544 1591

1605 1629 2046 TELESYSTEM 1473 TELETECH 1155 1458 1472 1491 1495

1560 1630 2004 TELETON 2038 TELEVIEW 1579 1585 1605 1629 TELRA 1605 1629 TEMPEST 1155 TENSAI 1155 1496 1498 1578 1588

1589 1600 1607 1946 2005

2016 2022 TENSON 1155 TERRA 1466 1773 1894 TESLA 1473 1496 1498 1517 1575

1578 1584 1588 1600 1607

2003 TEVION 1458 1472 1473 1491 1495

1517 1526 1578 1584 1588

1605 1629 1753 1836 1929

1963 1966 2004 THOMAS 1155 1309 1498 1886 2027 THOMSON 1167 1169 1170 1171 1174

1203 1417 1418 1419 1420

1421 1422 1423 1424 1454

1516 1541 1584 1600 1607

1677 1754 1761 1849 1919

2026 2042 2044 2046 2047

2050 2051 2052 2054 2057 THORN 1184 1306 1496 1498 1550

1600 1665 1803 1804 1829

1833 1834 1883 1886 2011

2026 2044 2046 2050 2051

2052 2054 THORN-FERGUSON 1496 1498 1663 1665 2026

2044 2046 2050 2054 2057 TMK 1309 TOBO 1155 TOKAI 1483 1498 2027 TOKYO 1160 1309 TOSHEBIA 1991 TOSHIBA 1155 1173 1243 1309 1336

1379 1381 1382 1472 1473

1491 1494 1495 1496 1498

1560 1578 1584 1588 1798

1804 1806 1807 1809 1811

1814 1815 1816 1818 1820

1822 1824 1825 1828 1829

1833 1834 1861 1972 1973 TOSONIC 1309 TOWADA 2022 TRANSONIC 1498 TRC 1155 1600 TREVI 1155 TRIAD 1496 1498 TRIAX 1420 1605 TRILUX 1469 1505 1537 2004 TRIUMPH 1733 TRIVISION 1155 TWF 1930 1963

UHER 1496 1498 1532 1663 2022

2038 ULTRA 2027 ULTRAVOX 1498 2022 UMA 1496 2042 2046 2054 UMC 1390 1725 1739 1826 1897

1902 UNIDEN 2062 UNIMOR 1496 UNITED 1382 1457 1459 1472 1473

1476 1491 1498 1517 1560

1577 1578 1584 1588 1724

1735 1736 1737 1776 1777

1929 2005 UNITYDIGITALTV 1367

UNIVERSUM 1155 1313 1431 1432 1443

1472 1487 1489 1491 1494 1495 1496 1498 1505 1521 1560 1564 1600 1663 1665

2004 2013 2038 2046 UNIVOX 1498 URANYA 1155 2022

VANGUARD 1155 1560 VASILINEC 1155 VECO 1155 1498 VESTEL 1457 1458 1459 1469 1472

1487 1489 1491 1495 1498

1505 1508 1523 1525 1560

1561 2004 VEXA 1155 1498 VICTOR 1215 VIDECON 1498 VIDEO SYSTEM 1498 VIDEOSEVEN 1666 1978 VIDEOTON 1560 2013 2043 2054 VIDION 1155 VIDITEL 1313 VIEWPIA 1974 VIEWSONIC 1387 1488 1951 VISION 1155 1578 1588 VIVAX 1473 1476 1607 1612 1613

1819 1821 1856 1932 VOGELLS 1760 VORTEC 1498 VOX 1548 VOXSON 1473 1476 1498 1517 1578

1584 1588 1600 VTQ 2020

WALTHAM 1472 1491 1495 1560 WARDS 1215 1498 WATSON 1155 1472 1487 1491 1495

1498 1505 1517 1578 1584

1588 2004 WATTRADIO 1600 2013 2022 2023 WEGAVOX 1155 1498 2013 WELLTECH 1578 1584 WELSTAR 1472 1491 1495 1560 1745 WELTBLICK 1498 WHARFEDALE 1473 1476 WHITE WESTINGHOUSE 1472 1491 1495 1496 1498

1531 1540 1798 2013 2022 WILSON 1903 WINDSOR 1472 1491 1495 1560 2004

2044 WINSTON 1155 1498 WINTERNITZ 1155 WIZJA 1469 WORLD OF VISION 1334 1388 1588 WORLD-TECH 1158 WORLDVIEW 1155 1496 1498

YAMAHA 1818 1825 1862 1871 YEVICI 1155 YOKAN 1498 YOKO 1155 1158 1313 1498 1505

1560 1798 2046 YORK 1498 1804 YOSHITA 1498 YOTAKA 1498

ZANUSSI 1560 1770 2038 ZENITH

OTHERS

1155 1305 1307 1472 1488

1496 1498 1522 1555 1586

1600 1604 1798 1874 1907

1946 2011 2027 2048 1498 1674

BA m_2 Universal, 135x215 mm CS6.indd 87BA m_2 Universal, 135x215 mm CS6.indd 87 11.09.2012 15:48:1911.09.2012 15:48:19

Page 88

CODES STB

2M ELECTRONICS 3140

3VIEW 3802

AB IPBOX 3484 ACENTIC 3194 ADB 3379 3380 3383 3384 3389

3397 3786 AKAI 3667 ALBA 3667 ALICE 3398 AMINO 3810 3817 AMSTRAD 3241 3314 3315 3376 3558

3564 3654 ANTARES 3429 3745 ANYSAT 3633 AON 3399 3809 APPLE 3818 ARCOM 3434 3618 ARCON 3166 3197 3611 3660 3663

3702 3739 3772 ARENA 3558 ARION 3636 3660 ARMAS 3359 ARTDIO 3747 ARTEC 3474 ARTHUR-MARTIN 3306 ASCI 3242 3279 3777 3780 3833

3835 ASTON 3458 3494 3666 3704 3705

3706 3707 ASTRA 3507 ASTRO 3250 3713 3830 3831 ATLANTA 3604 AUNA 3375 AVAIL MEDIA 3283 AVER MEDIA 3532 3610 AVM 3804 AXIL 3219 3421 3468 3517 3572

3573 3598 3601 3603 3604

3622 AXIS 3345 AZ BOX 3423

BAFF 3738 BELGACOM 3336 BELSAT 3562 BELSON 3421 3422 3601 3604 3605 BIRMINGHAM CABLE 3827 BLACK WIDOW 3466 BLAUPUNKT 3302 BLUE SKY 3174 BLUEWIN 3235 3339 3807 BOOM 3438 3730 BOTECH 3720 3733 BOTECH SIYAH 3483 BOUYGUES TELECOM 3650 3651 BRAINWAVE 3282 BRANDT 3174 BRUDER 3284 BUSH 3479 3667

CABLE 3327 CABLE TV 3753 CABLECOM 3334 3383 3670 3786 CABLETIME 3821 3823 3827 3828 3841 CAMBRIDGE 3667 CANAL DIGITAL 3266 3673 3684 3833 CANAL+ CANALSATELLITE 3212 3213 3214 3343 3361

3362 3363 3364 3843 CARLTON 3827 CASEMA 3681 CASIO 3528 CGV 3246 3413 3427 3767 CHANGHONG 3579 CHARISMA 3353 CISCO 3334 3641 CITYCOM 3538 3550 3570 3572 3614

3725 3748 3776 CLARKE-TECH 3467 3771 CLATRONIC 3427 CLUBINTERNET 3394 CMS 3442 CMX/COMMAX 3410 3418 3446 3452 3470

3477 3760 3764 COMAG 3830 COMTEC 3541 CONAX 3606 COSHIP 3428 CYRUS 3232

DAEWOO 3117 3667 3837 DCO 3277 DECODER R 3794 DECSAT 3686 DELTACOM 3109 DENON 3846 DENVER 3527

DIGIALITY 3113 3115 3116 3550 3833 DIGICAG 3729 DIGIFREE 3331 DIGIQUEST 3614 DIGITAL 3464 3763 DIGITAL DTH 3848 DIGITAL+ 3202 DIGITALSAT 3199 3245 3280 3833 DIGITALWORLD 3743 3744 DIGITURK 3378 DILOG 3265 3542 DIVISION 3597 DOLCE 3441 DRAKE SEOUL 3655 DREAM MULTIMEDIA 3371 3372 3373 3374 3387 DVICO 3847

EASTERN 3481 EASY-ONE 3525 ECHOSAT 3555 3725 ECHOSTAR 3112 3125 3268 3657 3691

3808 3838 EDISION 3488 3491 3639 3642 ELBE 3468 3598 3602 3604 ELIUM 3367 3368 ELMAK 3181 3674 3679 ENERGY SISTEM 3642 ENGEL 3219 3536 3567 3572 3573

3598 3601 3622 ENTONE 3845 ESKI 3696 3733 ETV 3403 EUSKALTEL 3787 EXATOR 3667 EXTERITY 3692 EYCOS 3568 3570 3635 3653 3657

3658 3659 3660 3690 3773

FAIRFIELD 3758 3759 FAVAL 3412 3443 FERGUSON 3171 3173 3503 3660 FILMNET CABLECRYPT 3843 FINAL 3540 FINEPASS 3266 3271 3272 FINLUX 3120 3121 3246 FONESTAR 3414 3425 3432 3439 3461

3572 3573 3574 3662 FORCE 3123 3253 3385 3388 3558 FORTEC STAR 3560 FOXTEL 3329 FRANCE TELECOM 3263 3679 FREE 3184 FREECOM 3539 FTC 3533 FTE 3242 3424 3447 3523 3525

3541 3700 FUBA 3216 3219 3221 3242 3497

3501 3502 3566 3617 3667

3697 3728 3729 3758 3835 FUJITSU SIEMENS 3333

GALAXIS 3345 3348 3593 GLOBALTEQ 3614 GLOBO 3763 3833 GOLDBOX 3212 3213 GOLDMASTER 3269 GOLDY 3834 GOODMANS 3479 3579 GRAN PRIX 3277 GRUNDIG 3133 3135 3136 3138 3139

3265 3277 3281 3315 3326

3380 3479 GRUNKEL 3579 GSS 3204 3248

HAMA 3426 3450 3833 HANDAN 3266 3270 HATHWAY 3630 HAUPPAUGE 3237 HB 3499 3834 HDT 3475 3478 HE@D 3613 3645 HINKE 3768 HIRSCHMANN 3224 3277 3345 3415 3416

3475 3478 3492 3564 3616

3618 3687 3724 3725 HITACHI 3246 3254 3506 3775 HOMECAST 3456 3457 3726 3727 3758

3759 HOMECHOICE 3234 HORNET 3729 HOTSTREAM 3404 HUMAX 3167 3180 3201 3369 3473

3580 3581 3582 3583 3584

3585 3586 3587 3588 3589

3590 3591 3592 3593 3594

3595 3596 3608 3609 3623

3624 3625 3626 3627 3628

3631 3632 3634 3688 3689

3701 3708 3719 3805

HUTH 3782 HYUNDAI 3459 3463 3544

I3 3283 IBAHN 3403 ID DIGITAL 3473 3583 3589 3590 3591

3594

ID SAT 3493 3526 3546 3599 3602

3614 3642 3643 3734 3752

3833 IDS 3340 3411 IKUSI 3721 ILLUSION 3229 3230 3642 3643 IM INTERNET 3811 IMPERIAL 3206 3280 3515 3526 3537

3734 3762 3833 INDI 3391 INVERTO 3233 3278 3279 3833 INVEX 3504 3505 3833 IPURE 3408 IRIS 3422 3662 ISP 3255 ITALTEL 3844 ITT 3415 ITV 3252 3801 IXON 3445

JERROLD 3126 3795 JOHN LEWIS 3513 JVC 3108 3127 3315 3569 3667

KABEL DIGITAL 3180 3201 3701 KAON 3728 3729 3731 3769 3770 KATEK 3776 KATELCO 3345 KATHREIN 3110 3134 3137 3216 3236

3242 3325 3335 3426 3463

3521 3761 3776 3778 3779

3797 KENDO 3174 KENMARK 3578 KENSTAR 3559 KENWOOD 3212 3213 3512 KISS 3339 3392 KJAERULFF 3113 3116 3709 3745 KOSCOM 3460 3614 3648 3664 3703 KPN 3365 3366 KREILING 3242 3247 3279 3776 KYOTO 3518 3615 3619 KYOTO BEYAZ 3518 KYOTO SIYAH 3557

LASAT 3277 3561 LEMON 3244 3279 3285 3833 LENSON 3219 LG 3512 3528 3559 LOCATEL 3132 3196 LOEWE 3350 LORENZEN 3227

MACAB 3519 3520 3558 MAGNAVOX 3243 MARUSYS 3530 MATSUI 3111 MAXDOME 3804 MAXIMUM 3114 3116 3274 3481 3530

3544 3568 3652 3655 3722

3725 3745 3751 3774 3833 MEDIASTAR 3827 MEDION 3225 3277 3544 3548 3551

3725 3766 MEO 3296 3393 MERLIN 3401 METRONIC 3485 3522 3745 MICROSOFT 3799 3800 3807 MIO TV 3347 MIRAGE 3744 M-NET 3843 MOOD 3407 MOTOROLA 3338 3793 3812 3813 3814

3815 3816 MULTICHOICE 3231 3240 3849 MVISION 3525 3757 MX ONDA 3437 3536

NABO 3618 NANOXX 3562 NBOX 3384 NET 3680 NEULING 3412 NEVIR 3445 NEXT 3549 3552 3696 3735 3736

3742 NIGHTHAWK 3409 NIKKO 3257 NOKIA 3186 3187 3188 3189 3190

3191 3192 3193 3213 3342

3343 3344 3350 3743

BA m_2 Universal, 135x215 mm CS6.indd 88BA m_2 Universal, 135x215 mm CS6.indd 88 11.09.2012 15:48:1911.09.2012 15:48:19

Page 89

NOMEX 3218 3262 NOOS 3640 NORDMENDE 3174 NORMCAST 3758 NOW TV 3382 NPG 3437 3622 3642 NTL 3208 NXTV 3170 3754

ONKYO 3711 ONO 3791 3792 3793 OPENTEL 3538 3600 3725 OPTEX 3164 OPTICUM 3763 ORANGE 3672 ORBIT 3308 3581 3677 ORBITECH 3199 3207 3245 3251 ORIGEN 3799 OTF 3248 3259 OTRUM 3195

ÖTZÜRK 3661

PACE 3118 3119 3296 3314 3315

3329 3334 3341 3346 3360 3376 3381 3386 3493 3668

3669 3796 3805 PALCOM 3838 PANASONIC 3128 3129 3130 3131 3315 PEACOCK 3747 PHILIPS 3212 3213 3215 3216 3217

3223 3225 3245 3247 3249

3252 3255 3256 3258 3260

3261 3263 3277 3287 3289

3290 3295 3296 3297 3298

3299 3300 3301 3302 3303

3304 3305 3306 3307 3315

3328 3334 3363 3370 3679 PHOCUS 3138 PINNACLE 3798 PIONEER 3168 3169 3212 3213 3353

3354 3355 PLANET 3554 PLATINIUM 3275 3524 PMB 3428 3440 3443 3496 3501 POLSAT 3181 3323 3476 3674 3675

3679 3839 PORTUGAL TELECOM 3296 PREMIERE 3370 3701 PRO BASIC 3440 3495 PROFILO 3284 PROLINE 3578 PROTEK 3543 PX 3718

QUADRO 3451 3696 QUALI TV 3264 QUIERO 3679

RADIOLA 3249 RADIX 3568 3575 3577 RCA 3352 REBOX 3703 REEL 3377 REGAL 3220 RFT 3199 3207 3211 3245 3250

3251 RIMAX 3465 3545 ROVER 3422

SABA 3174 SAGEM 3186 3349 3640 3672 3673

3674 3675 3679 3681 3682

3683 3684 3685 3693 SAMSUNG 3157 3159 3160 3161 3316

3318 3319 3320 3321 3322

3324 3346 3370 3419 3454

3486 3487 3509 3510 3535

3579 3674 SANYO 3534 3667 SATYCON 3642 SCHAUB LORENZ 3427 3499 3598 3614 SCHNEIDER 3226 3249 3303 SCHWAIGER 3281 3345 3428 3538 3564

3565 3571 3595 3642 3729

3833 SCIENTIFIC ATLANTA 3339 3392 SCOTT 3529 SCREENLANT TFT 3226 SCS 3224 SEG 3219 3221 3222 3241 3242

3840 SEJIN 3158 3405 SETONE 3416 SHOWTIME 3741 SHS MEDIASOLUTIONS 3401 SIEMENS 3280 3356 3357 3358 3678

3833 3836 SIGMA 3833 SILVA SCHNEIDER 3224 3225 3226 3284 3427

3455 SILVERCREST 3671 3830 SIMPLYTV 3803 SITECOM 3712 SKY 3314 3315 3316 3805 SKY ITALIA 3315 3317 3376 3386

SKYMASTER 3269 3446 3501 3616 3656

3687 3758 3760 3833 3838 SKYPLUS 3224 3833 SKYTEK 3551 SL 3224 SMART 3417 3433 3434 3435 3436

3443 3469 3572 3576 3618

3638 3642 3643 3644 3646

3647 3723 3740 SONY 3122 3124 3133 3309 3310

3311 3312 3313 3315 STARSAT 3649 3737 STINO 3239 STRONG 3118 3162 3213 3219 3459

3462 3471 3472 3480 3500

3541 3665 3679 3687 3694

3695 3699 3714 3715 3716

3717 3749 3785 3834 3835 STYLUS 3440 SUNNY 3544 3553 3833 SUNNY DAP 3553 SUNSTECH 3605 SWISSCOM 3339 SWISSTEC 3482

TBOSTON 3428 3517 3573 3598 3601

3604 3703 TDC 3392 3672 3676 3681 TEAC 3743 TECHNIKA 3482 3578 TECHNISAT 3199 3206 3207 3211 3245

3250 3251 3824 3825 3832 TECHNOTREND 3138 3223 3228 3280 3281 TECHSTAR 3549 3698 TECHWOOD 3246 TELE+1 3843 TELECO 3444 TELECOM ITALIA 3398 TELEFUNKEN 3174 3277 TELEKOM AUSTRIA 3400 3809 TELENET 3397 TELEPIU 3843 TELESTAR 3199 3207 3245 3251 3526

3734 3819 3833 TELESYSTEM 3502 3547 3834 TELETECH 3292 TELEVES 3286 3558 3671 3729 3829

3833 TELUS 3337 TEN HAAFT 3165 TERRATEC 3710 TEVEBOX 3294 TEVION 3267 3449 3838 TEXAT 3750 T-HOME 3238 3395 THOMSON 3171 3172 3173 3174 3175

3176 3177 3178 3179 3181

3182 3183 3185 3315 3316

3334 3351 3370 3431 3674

3679 3820 TILGIN 3407 TISCALI 3273 TITAN 3415 3416 3424 3443 3446

3449 TIVIDI 3280 TONBURY 3489 3490 T-ONLINE 3395 TOPFIELD 3516 3531 3709 3722 3745

3746 TOSHIBA 3133 3765 TPS 3674 TRIAX 3173 3175 3209 3213 3242

3288 3291 3448 3498 3612

3618 3620 3679 3743 3826

3831 TRIPLE DRAGON 3359 TUDI 3198 TV CABO 3227 TV PILOT GMBH 3402

UEI 3273 3383 3406 UMC 3482 3578 UNIDEN 3846 UNITYDIGITALTV 3280 3320 UNITYMEDIA 3390 UNIVERS 3447 UNIVERSUM 3225 3242 UPC 3332 3334

VANTAGE 3562 3563 3607 VAOVA 3718 VDA 3408 VELSAT 3437 VESTEL 3222 3241 3242 3246 VIASAT 3324 3346 3796 VIDEOWAY 3327 VIDEOWEB 3755 3756 VIOSIONNET 3757 VIRGIN MEDIA 3200 3203 3205 VISIONETICS 3670 VISIONNET 3643 3757 VISIOPASS 3263 3679 VISIOSAT 3242 3416 3420 3428 3443

3453 3556 3572 3637 3671

3725 3829 VIVANCO 3430 VODAFONE 3330 VOO 3641

WAOO 3396 WELA 3123 3514 3564 3618 3621

3687 3725 3822 WESTMINSTER CABLE 3842 WISI 3224 3276 3469 3508 3600

3614 3724 3725 WORLDSAT 3785 WREAL 3210

XAVI 3163 XSAT 3110 XTREME 3729

YAKUMO 3474 YOUSEE 3681 YUMATU 3732 3748

ZEHNDER 3219 3241 3242 3572 3573

3833 ZENTEC 3567 ZIPPER 3606 ZODIAC 3428 3572 3573 3629 3660

3834

OTHERS

3213 3282 3293 3511 3781

3783 3784 3788 3789 3790

3806

BA m_2 Universal, 135x215 mm CS6.indd 89BA m_2 Universal, 135x215 mm CS6.indd 89 11.09.2012 15:48:1911.09.2012 15:48:19

Page 90

BRAND LIST TV

A.R.SYSTEMS 127 ACTION 133 ADMIRAL 118 AEG 144 AKAI 162 AKURA 136 ALBA 146 ALTUS 152 ANITECH 127 ANSONIC 168 ARCELIK 189 ARENA 138 ARISTONA 120 ASTRA 136 AUDIOSONIC 136 BASIC LINE 168 BAUR 156 BECRESE 124 BEKO 152 BELSON 112 BLAUPUNKT 160 BLUE SKY 153 BLUSENS 121 BRANDT 122 BUSH 154 CLATRONIC 136 CMX/COMMAX 104 CONDOR 118 CROSSWOOD 165 CROWN 161 CURTIS 124 DAEWOO 163 DANGAARD 109

DANTAX 135 DCE 126 DECCA 128 DENON 105 DMTECH 137 DUAL 169 DURABRAND 161 ECRON 177 ELBE 170 ELTA 136 EMERSON 161 ERRES 120 EUROLINE 138 FENNER 139 FERGUSON 181 FINLUX 178 FIRST LINE 139 FISHER 113 FUJITSU 106 FUNAI 169 GEC 181 GOLDSTAR 133 GOODMANS 184 GRAETZ 173 GRAN PRIX 110 GRANADA 164 GRANDIN 161 GRUNDIG 183 GRUNKEL 132 HAIER 111 HANSEATIC 171 HITACHI 192 HÖHER 138

HUMAX 114 HYPSON 136 HYUNDAI 189 IMPERIAL 160 INFRATEX 119 INGELEN 126 INNO HIT 112 INTERDISCOUNT 149 INTERFUNK 160 INTERVISION 127 IPURE 100 IRRADIO 139 ITT 140 JVC 157 KARCHER 144 KENDO 141 KEYMAT 101 KNEISSEL 117 KONKA 102 LAVIS 117 LENCO 127 LG 180 LIFETEC 146 LOEWE 123 LUMATRON 138 LUXOR 142 M ELECTRONICS 145 MAGNADYNE 118 MAGNASONIC 118 MAGNUM 144 MARANTZ 120 MARK 126 MATSUI 147

MEDION 165 MELECTRONIC 135 METZ 129 MICROMAXX 168 MITSUBISHI 168 NEC 115 NECKERMANN 156 NEO 136 NIKKAI 136 NIKKEI 189 NOKIA 166 NORDMENDE 148 OCEANIC 145 ODYS 125 OKI 173 ORION 187 OTAVA 103 OTHERS 130 OTTO VERSAND 176 PALLADIUM 132 PANASONIC 174 PHILCO 118 PHILIPS 191 PHOCUS 135 PIONEER 167 PLAYSONIC 189 PRIMA 124 PRINCESS 135 PROFILO 179 PROLINE 173 PROSONIC 189 PROTECH 139 PROVISION 139

PULSER 133 PYE 120 QUADRO 151 QUELLE 185 RADIOLA 120 RADIOTONE 146 ROADSTAR 177 SABA 158 SAIVOD 153 SALORA 145 SAMSUNG 193 SANSUI 133 SANYO 172 SCHAUB LORENZ 189 SCHNEIDER 190 SEG 177 SELECO 160 SHARP 155 SHIVAKI 144 SIEMENS 131 SILVA SCHNEIDER 179 SILVERCREST 137 SINUDYNE 143 SKY 107 SOGO 161 SONY 188 SOUNDCOLOR 135 STAR 144 SUNKAI 126 SWISSTEC 134 TATUNG 128 TECHLINE 132 TECHNICA 137

TECHNISAT 131 TECHWOOD 137 TELEAVIA 175 TELEFUNKEN 175 TELESTAR 131 TELETECH 137 TENSAI 171 TESLA 171 TEVION 189 THOMAS 133 THOMSON 182 THORN 149 THORN-FERGUSON 181 TOSHIBA 186 UHER 160 UMC 108 UNITED 150 UNIVERSUM 159 VESTEL 151 VIVAX 116 VOXSON 139 WATSON 138 WELSTAR 132 WHITE WESTINGHOUSE 132 WINDSOR 137 YOKO 124

OTHER BRANDS 194

BRAND LIST STB

ADB 119 AMSTRAD 120 ARCON 129 ASCI 144 ASTON 121 AXIL 148 BELSON 100 CABLETIME 101 CANAL+ CANALSATELLITE 134 CITYCOM 130 CMX/COMMAX 131

DIGIALITY 102 DREAM MULTIMEDIA 103 ECHOSTAR 122 ENGEL 148 EYCOS 137 FONESTAR 135 FORCE 104 FTE 123 FUBA 149 GRUNDIG 142 HIRSCHMANN 145 HOMECAST 111

HUMAX 159 ID DIGITAL 112 ID SAT 139 IMPERIAL 153 JVC 105 KAON 106 KATHREIN 151 KOSCOM 107 MAXIMUM 150 MEDION 124 MOTOROLA 125 NEXT 113

NOKIA 146 OTHERS 140 PACE 154 PANASONIC 108 PHILIPS 160 PIONEER 126 PMB 109 POLSAT 127 RFT 153 SAGEM 147 SAMSUNG 156 SCHWAIGER 141

SEG 144 SIEMENS 128 SILVA SCHNEIDER 114 SKYMASTER 138 SMART 155 SONY 136 STRONG 158 TBOSTON 148 TECHNISAT 153 TECHNOTREND 110 TELESTAR 153 TELEVES 115

THOMSON 157 TITAN 116 TOPFIELD 117 TRIAX 152 VISIOSAT 143 WELA 132 WISI 133 ZEHNDER 144 ZODIAC 118

OTHER BRANDS 161

BRAND LIST

BA m_2 Universal, 135x215 mm CS6.indd 90BA m_2 Universal, 135x215 mm CS6.indd 90 11.09.2012 15:48:1911.09.2012 15:48:19

Page 91

Note:

BA m_2 Universal, 135x215 mm CS6.indd 91BA m_2 Universal, 135x215 mm CS6.indd 91 11.09.2012 15:48:1911.09.2012 15:48:19

Page 92

Note:

BA m_2 Universal, 135x215 mm CS6.indd 92BA m_2 Universal, 135x215 mm CS6.indd 92 11.09.2012 15:48:1911.09.2012 15:48:19

Page 93

Note:

BA m_2 Universal, 135x215 mm CS6.indd 93BA m_2 Universal, 135x215 mm CS6.indd 93 11.09.2012 15:48:1911.09.2012 15:48:19

Page 94

Note:

BA m_2 Universal, 135x215 mm CS6.indd 94BA m_2 Universal, 135x215 mm CS6.indd 94 11.09.2012 15:48:1911.09.2012 15:48:19

Page 95

Note:

BA m_2 Universal, 135x215 mm CS6.indd 95BA m_2 Universal, 135x215 mm CS6.indd 95 11.09.2012 15:48:1911.09.2012 15:48:19

Page 96

V1105

992 964 00

BA m_2 Universal, 135x215 mm CS6.indd 96BA m_2 Universal, 135x215 mm CS6.indd 96 11.09.2012 15:48:1911.09.2012 15:48:19
