ROYAL Clima BREZZA XS RCB 75 User guide
серия
BREZZA XS
ПРИТОЧНО-ОЧИСТИТЕЛЬНЫЙ
КОМПЛЕКС RCB 75
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
СОДЕРЖАНИЕ
Перед использованием приточно-очистительного комплекса внимательно прочитайте данную
инструкцию и тщательно соблюдайте все требования. Если у Вас есть вопросы относительно
использования агрегата, пожалуйста, свяжитесь с вашим местным торговым представителем.
СОДЕРЖАНИЕ
1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
2. НАЗНАЧЕНИЕ ПРИБОРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
3. МЕРЫ БЕЗОПАСНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
5. УСТРОЙСТВО ПРИБОРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
6. ЭКСПЛУАТАЦИЯ ПРИБОРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
7. УПРАВЛЕНИЕ С ПУЛЬТА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
8. ИНТЕРФЕЙС ПЕРЕДНЕЙ ПАНЕЛИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
9. ЗАМЕНА И ОБСЛУЖИВАНИЕ ФИЛЬТРОВ . . . . . . . . . . . . . . . . . . . . . . . . . . 11
10. МОНТАЖ УСТАНОВКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
11. УТИЛИЗАЦИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
12. СЕРТИФИКАЦИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
НАЗНАЧЕНИЕ ПРИБОРА
МЕРЫ БЕЗОПАСНОСТИ
1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
ВНИМАНИЕ!
Игнорирование этого предупреждения может
повлечь за собой травму или угрозу жизни
и здоровью и/или повреждение агрегата,
а также пожар.
2. НАЗНАЧЕНИЕ ПРИБОРА
Приточно-очистительные комплексы BREZZA
XS RCB 75 предназначены для подачи свежего
воздуха с улицы внутрь помещения. Приборы
выполняют следующие функции:
• Функция 3-ступенчатой очистки воздуха,
сочетающая задержание механических
частиц загрязнения и очистки от запахов
в угольном фильтре;
• Функция подачи свежего воздуха с улицы
в помещение малошумными вентиляторами;
• Функция подогрева уличного воздуха
до заданной комфортной температуры.
3. МЕРЫ БЕЗОПАСНОСТИ
Во избежание возможного вреда здоровью
или финансовых потерь следуйте
нижеуказанным мерам безопасности:
• Выбранное место для монтажа должно
обеспечивать свободный и безопасный
доступ к прибору.
• Прибор предназначен для эксплуатации
внутри жилых помещений. Диапазон
рабочих температур – от +5 °С до +40 °С,
при относительной влажности не более 80 %.
• Недопустимо попадание посторонних
предметов в воздухозаборное отверстие
и отверстие для подачи воздуха.
• Не прикасайтесь к разъему электропитания
(вилке) мокрыми руками. Это может стать
причиной поражения электрическим током.
• Не допускается эксплуатация прибора
при повреждении изоляции шнура
электропитания или деталей корпуса.
ОСТОРОЖНО
Игнорирование этого предупреждения
может повлечь за собой травму или угрозу
жизни и здоровью, а также пожар.
ВНИМАНИЕ!
Устройство не предназначено для обогрева
помещения.
• Электрическая сеть должна соответствовать
необходимым параметрам, указанным
в таблице технических характеристик
прибора. Допускается использование только
европейских розеток типа F, нарушение
данного правила приведет к перегреву
вилки и возникновению возгорания.
• Отключите источник питания еред
проведением сервисного или планового
обслуживания прибора. Иначе возможно
поражение электрическим током.
• Если вилка не полностью вставлена в гнездо
розетки, это может привести к поражению
электрическим током или перегреву вилки,
что может стать причиной возгорания.
Не используйте поврежденную вилку
или незакрепленную электрическую розетку.
3
• Запрещается использовать растворы
на основе бензола, пестицидные
аэрозоли, а так же растворители
для очистки вентилятора. Нарушение
данного правила приведет к поломке
прибора, что может повлечь замыкание
электрической сети или возгорание.
• Аккуратно вытаскивайте вилку из розетки,
придерживая ее, не тяните за провод
электропитания. Если вы будете тянуть
непосредственно за провод, это может
повредить провода и вызвать короткое
замыкание, что приведет к поражению
электрическим током или возгоранию.
• Избегайте попадания влаги на корпус
и вну трь прибора. Это может привести
к поражению электрическим током
или возгоранию. При обнаружении
на корпусе или внутри прибора
сконденсировавшейся влаги, отключите
прибор. Повторное включение допустимо
не менее, чем через 2 часа.
• Не допускайте попадания
легковоспламеняющихся веществ
в прибор. Это может вызвать возгорание.
• Не допускается самостоятельный ремонт
или вмешательство в конструкцию
установки.
• Запрещается включение прибора
без фильтрующих вставок
или использование прибора
с фильтрующими вставками
неоригинальных моделей.
• Запрещается частично или полностью
закрывать вентиляционные отверстия
прибора.
• Не допускается установка прибора
в загрязненные или влажные помещения
(такие, как ванная, кухня, туалет и т.п.).
МЕРЫ БЕЗОПАСНОСТИ
ВНИМАНИЕ!
Если в процессе работы прибора возникли
неполадки, пожалуйста, обратитесь к производителю, поставщику или специализированный сервисный центр для их устранения.
Отключите прибор при наличии одного
из следующих условий:
• Сработал автоматический выключатель
• Аномальное нагревание шнура
электропитания или вилки
• Присутствует запах гари, нетипичный звук
или вибрация агрегата
• Присутствуют прочие нарушения или сбои
в работе
4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
УСТРОЙСТВО ПРИБОРА
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики RCB 75
Напряжение, В 230 ± 10%
Частота, Гц 50
Потребляемая мощность вентиляторов, Вт 11
Потребляемая мощность нагревателя, Вт 600
Номинальный ток, А 2,66
Температура эксплуатации, °С –40 ~ +50
Степень пылевлагозащиты IP20
Класс электрозащиты II класс
Расход воздуха*, м
Уровень звукового давления**, дБ 24 / 29 / 36
Тип предфильтра сетчатый фильтр
Тип основного фильтра F7 + carbon (угольный фильтр)
Размеры прибора (ВхШхД), мм 354х228х114
Размеры упаковки (ВхШхД), мм 400х270х160
Вес нетто, кг 2,5
Вес брутто, кг 3,0
* Расход воздуха зависит от условий эксплуатации.
** Уровень звукового давления прибора зависит от условий эксплуатации
3
/ч 40 / 58 / 75
5. УСТРОЙСТВО ПРИБОРА

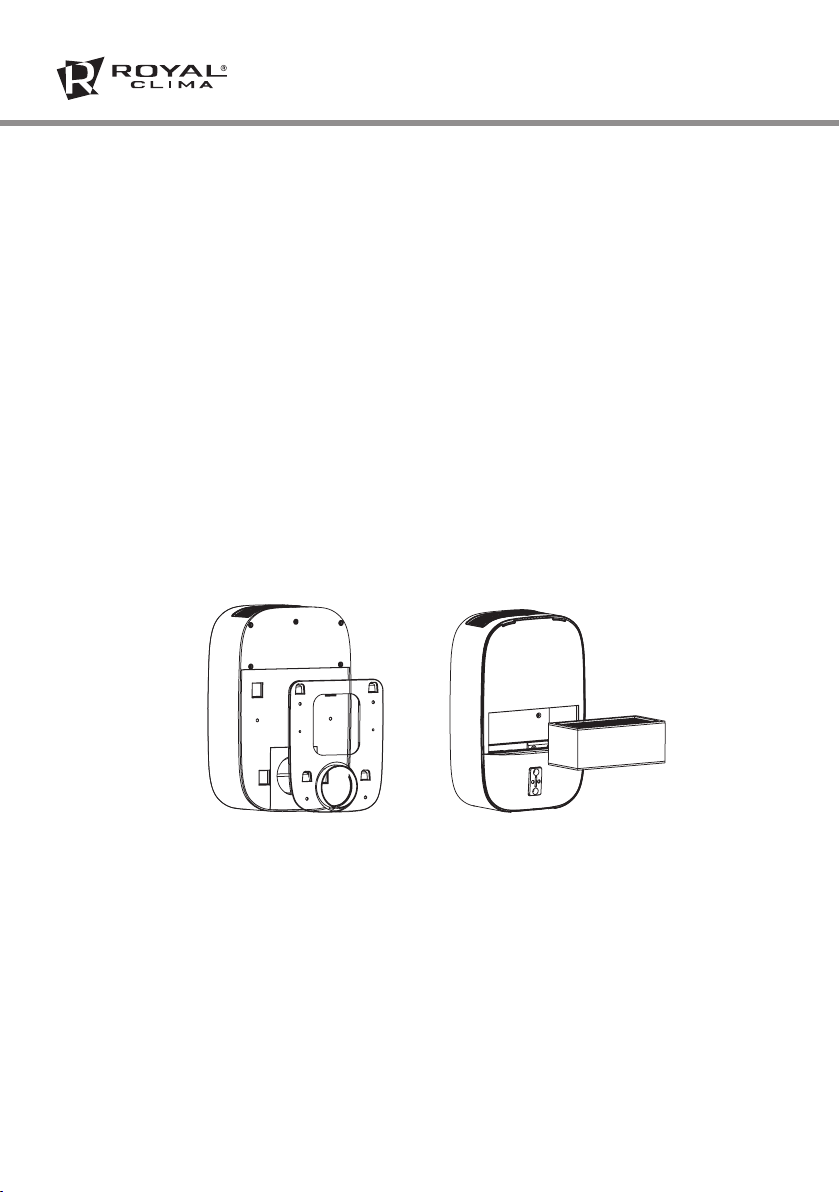

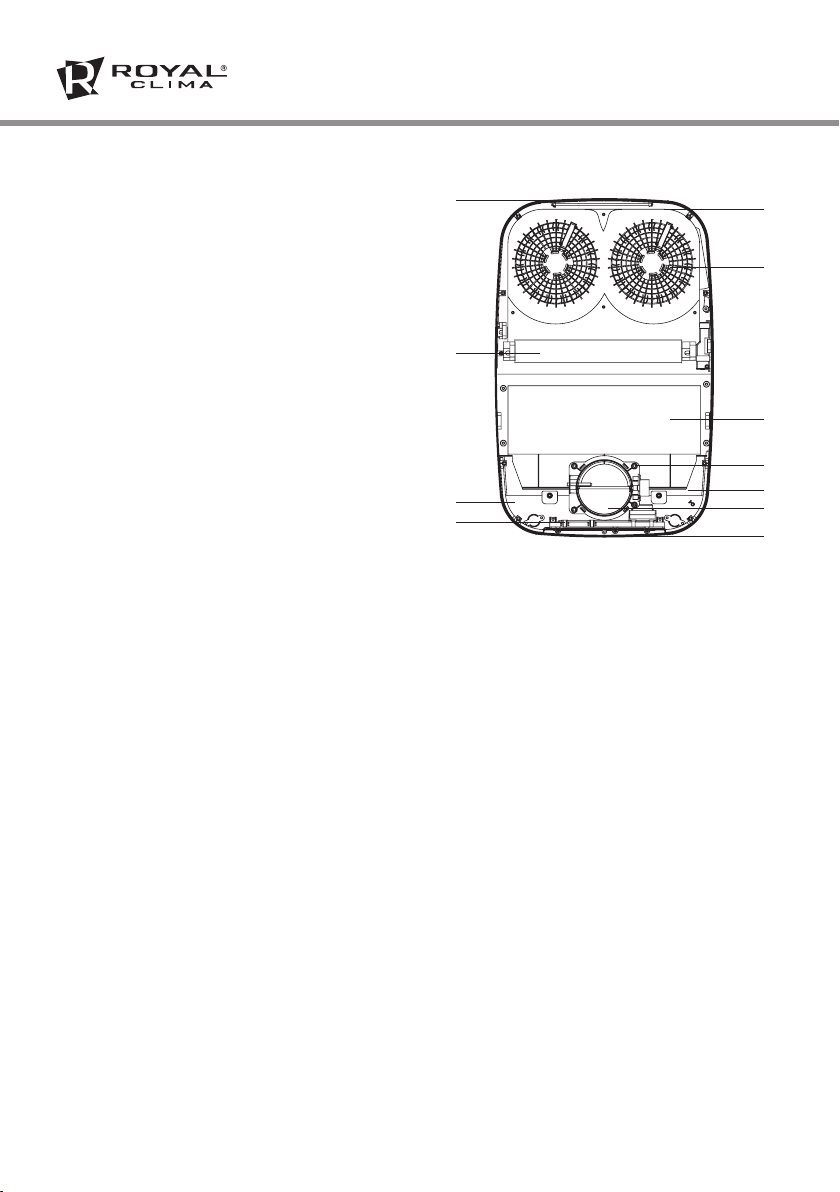

5.1. Внешняя конструкция
1. Отверстие для подачи воздуха
2. Сенсорная кнопка-индикатор работы
нагревателя
3. Индикатор производительности/качества
воздуха
4. Сенсорная кнопка-индикатор включения/
выключения прибора
5. Датчик уровня загрязнения воздуха РМ2.5
6. Передняя панель
7. Фильтрующая вставка RCB 75 F7 + carbon
8. Монтажный кронштейн
1
2
3
4
6 7 8
5
5
