Page 1
серия
BREZZA
ПРИТОЧНО-ОЧИСТИТЕЛЬНЫЙ
КОМПЛЕКС
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Page 2
СОДЕРЖАНИЕ
Перед использованием приточно-очистительного комплекса внимательно прочитайте данную
инструкцию и тщательно соблюдайте все требования. Если у Вас есть вопросы относительно
использования агрегата, пожалуйста, свяжитесь с вашим местным торговым представителем.
СОДЕРЖАНИЕ
1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
2. НАЗНАЧЕНИЕ ПРИБОРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
3. МЕРЫ БЕЗОПАСНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
5. УСТРОЙСТВО ПРИБОРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
6. ЭКСПЛУАТАЦИЯ ПРИБОРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
7. УПРАВЛЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
8. ВОССТАНОВЛЕНИЕ ЗАВОДСКИХ НАСТРОЕК . . . . . . . . . . . . . . . . . . . . . . . 11
9. ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
10. ЗАМЕНА И ОБСЛУЖИВАНИЕ ФИЛЬТРОВ . . . . . . . . . . . . . . . . . . . . . . . . 13
11. РАСШИФРОВКА КОДОВ ОШИБОК . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

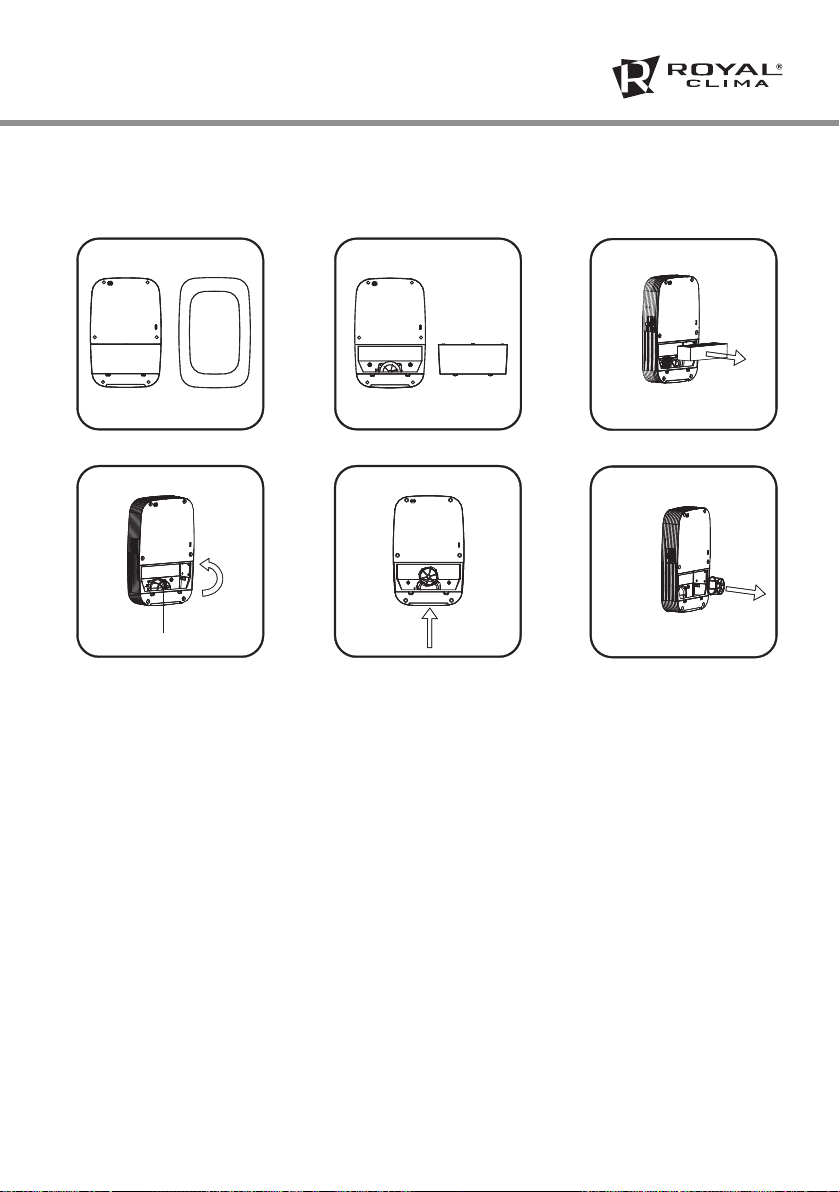

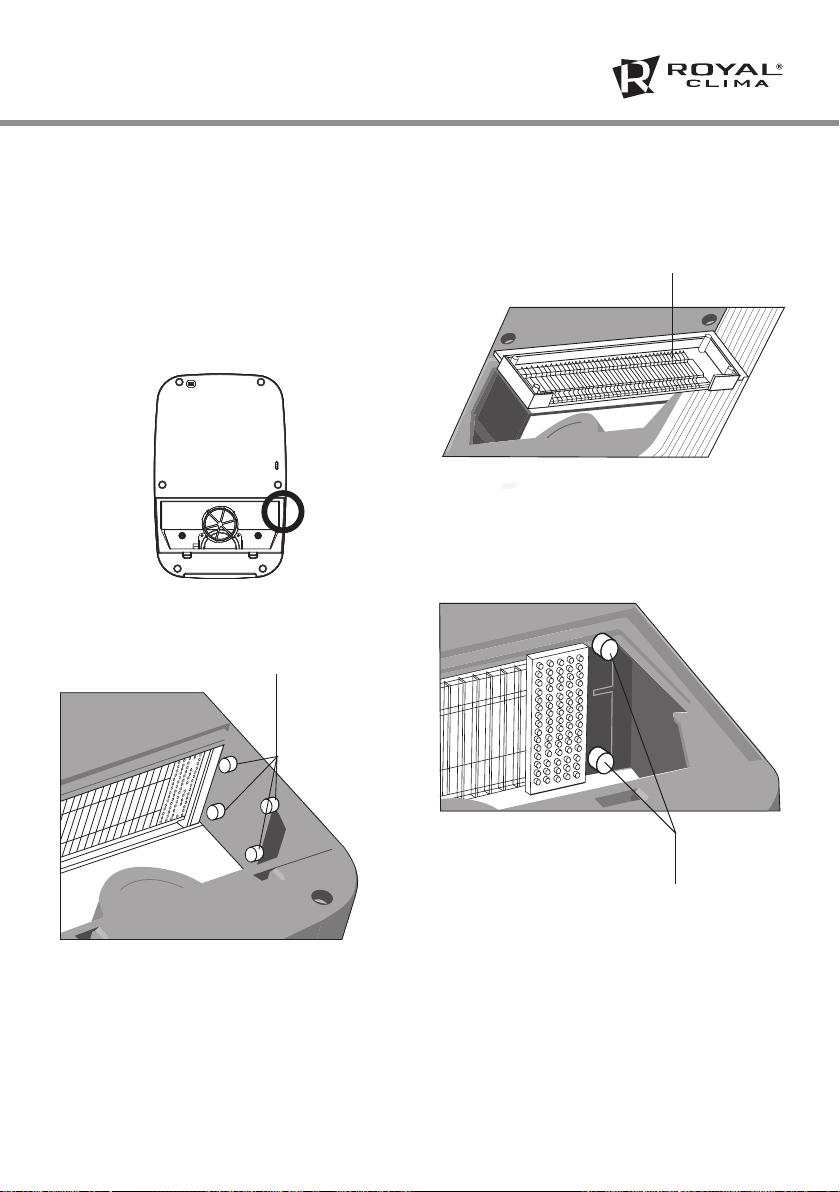

12. ЗАМЕНА И УСТАНОВКА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА . . . . . . . . . . 15

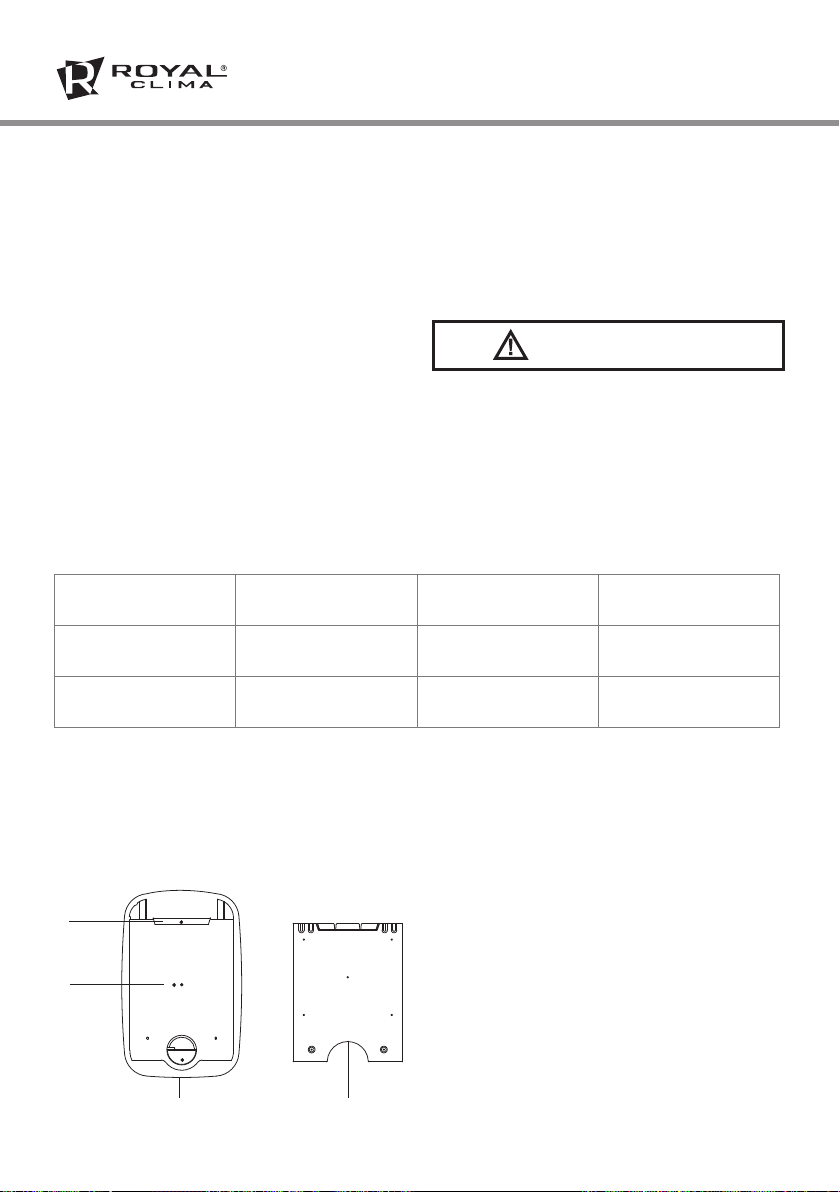

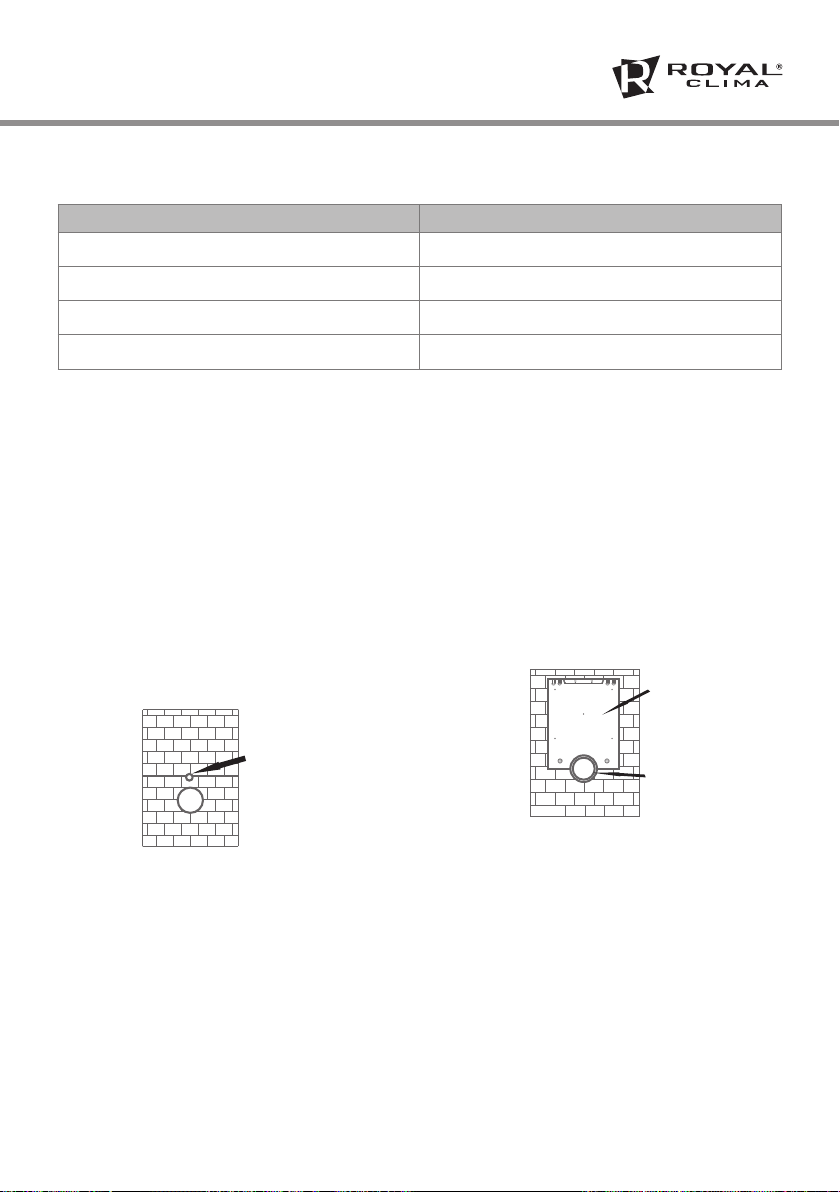

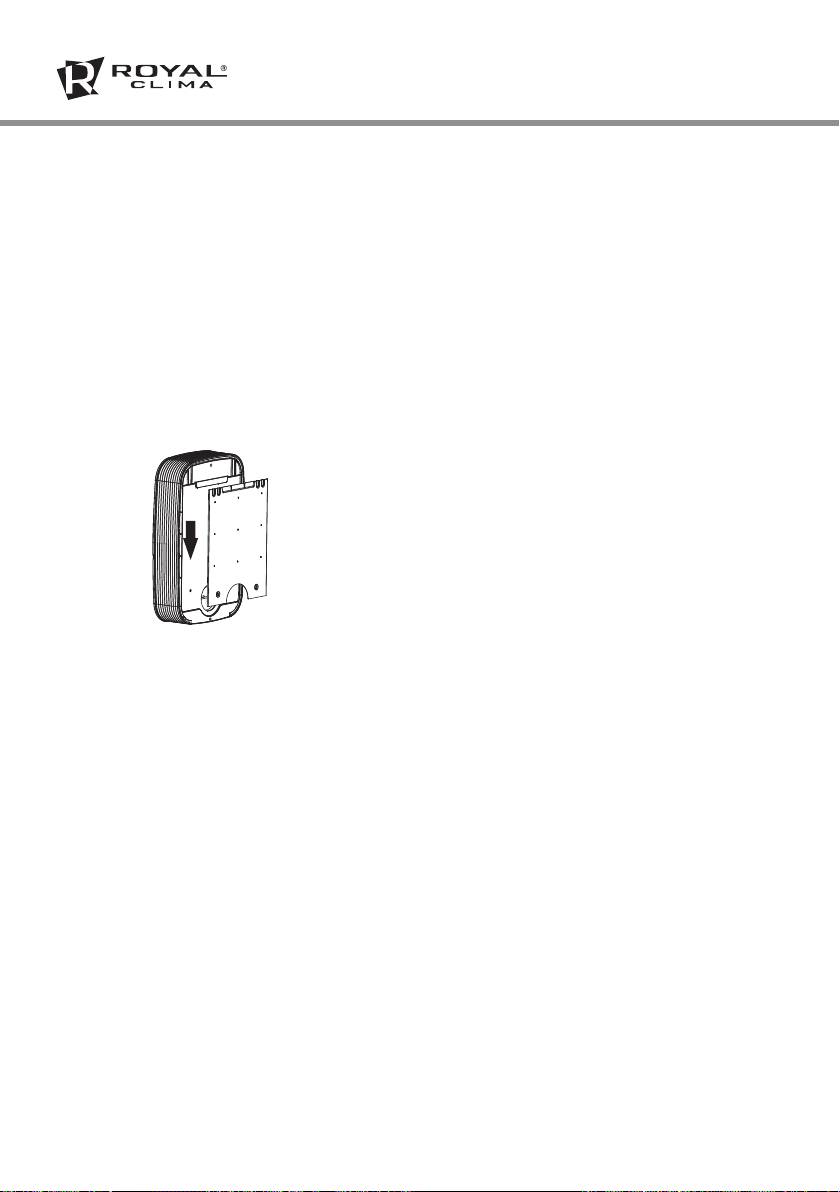

13. МОНТАЖ УСТАНОВКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
14. УТИЛИЗАЦИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
15. СЕРТИФИКАЦИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2
Page 3
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
НАЗНАЧЕНИЕ ПРИБОРА
МЕРЫ БЕЗОПАСНОСТИ
1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
ВНИМАНИЕ!
Игнорирование этого предупреждения может повлечь за собой травму или угрозу жизни и здоровью и/или повреждение агрегата,
а также пожар.
2. НАЗНАЧЕНИЕ ПРИБОРА
Приточно-очистительные комплексы Brezza
RCB 150 и RCBH 150 предназначены для подачи свежего воздуха с улицы внутрь помещения.
Приборы выполняют следующие функции:
• Функция 5-ступенчатой очистки воздуха
благодаря комплекту механических фильтров и ионизации воздуха;
• Функция подачи свежего воздуха с улицы
в помещение малошумным вентилятором;
• Функция подогрева уличного воздуха
до заданной комфортной температуры*
*для моделей, оснащенных электрическим PTC-нагревателем.
3. МЕРЫ БЕЗОПАСНОСТИ
Во избежание возможного вреда здоровью
или финансовых потерь следуйте нижеуказанным мерам безопасности:
• Выбранное место для монтажа должно
обеспечивать свободный и безопасный
доступ к прибору.
• Прибор предназначен для эксплуата-
ции внутри жилых помещений. Диапазон рабочих температур — от +5 °С
до +40 °С, при относительной влажности не более 80%.
• Недопустимо попадание посторонних
предметов в воздухозаборное отверстие и отверстие для подачи воздуха.
ОСТОРОЖНО
Игнорирование этого предупреждения может
повлечь за собой травму или угрозу жизни
и здоровью, а также пожар.
ВНИМАНИЕ!
Устройство не предназначено для обогрева
помещения.
• Не прикасайтесь к разъему элек тропитания (вилке) мокрыми руками. Это
может стать причиной поражения электрическим током.
• Не допускается эксплуатация прибора при повреждении изоляции шнура
электропитания или деталей корпуса.
• Электрическая сеть должна соответствовать необходимым параметрам,
указанным в таблице технических характеристик прибора. Допускается использование только европейских розеток типа F, нарушение данного правила
приведет к перегреву вилки и возникновению возгорания.
3
Page 4
МЕРЫ БЕЗОПАСНОСТИ
• Отключит е источник питания перед проведением сервисного или планового
обслуживания прибора. Иначе возможно поражение электрическим током.
• Полностью вставьте вилку в розетк у
электропитания перед запуском установки. Если вилка не полностью вставлена в гнездо розетки, это может привести к поражению электрическим током
или перегреву вилки, что может стать
причиной возгорания. Не используйте
поврежденную вилку или незакрепленную электрическую розетку.
• Запрещается использовать растворы
на основе бензола, пестицидные аэрозоли, а так же растворители для очистки вентилятора. Нарушение данного
правила приведет к поломке прибора,
что может повлечь замыкание электрической сети или возгорание.
• Аккуратно вытаскивайте вилку из розет ки, пр идерж ивая е е, не тян ите за провод электропитания. Если вы будете
тянуть непосредственно за провод, это
может повредить провода и вызвать
короткое замыкание, что приведет
к поражению электрическим током
или возгоранию.
• Избегайте попадания влаги на корпус
и вну трь прибора. Это может привести к поражению электрическим током
или возгоранию. При обнаружении
на корпусе или внутри прибора сконденсировавшейся влаги, отключите
прибор. Повторное включение допустимо не менее, чем через 2 часа, в режиме
рециркуляции или в режиме «защита
от конденсации».
• Запрещается включение прибора
без фильтрующих вставок или использование прибора с фильтрующими
вставками неоригинальных моделей.
• Запрещается частично или полностью
закрывать вентиляционные отверстия
прибора.
• Не допускается установка прибора в загрязненные или влажные помещения
(такие, как ванная, кухня, туалет и т.п.).
Отключите прибор при наличии одного из с леду ющих условий:
• Сработал автоматический выключатель
• Аномальное нагревание шнура электропи-
тания или вилки
• Присутствует запах гари, нетипичный звук
или вибрация агрегата
• Присутствуют прочие нарушения или сбои
в работе
ВНИМАНИЕ!
Если в процессе работы прибора возникли
неполадки, пожалуйста, обратитесь к производителю, поставщику или специализированный сервисный центр для их устранения.
• Не допускайте попадания легковоспламеняющихся веществ в прибор. Это может вызвать возгорание.
• Не допускается самостоятельный ремонт или вмешательство в конструкцию установки.
4
Page 5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
УСТРОЙСТВО ПРИБОРА
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики RCB 150 RCBH 150
Напряжение, В 230 ± 10%
Частота, Гц 50
Потребляемая мощность вентилятора, Вт 23,5 23,5
Потребляемая мощность нагревателя, Вт — 1000
Номинальный ток, А 0,24 4,84
Температура эксплуатации, °С 0 ~ +50 -40 ~ +50
Степень пылевлагозащиты IP20
Класс электрозащиты II класс
Расход воздуха*, м
Уровень звукового давления**, дБ 20 / 24 / 29 / 31 / 35 / 38
Тип предфильтра сетчатый фильтр
Тип основного фильтра F7; H12 + carbon (угольный фильтр)
Ионизатор*** + +
Размеры прибора (ВхШхД), мм 620х400х135
Размеры упаковки (ВхШхД), мм 695x455x190
Вес нетто, кг 6,5 6,7
Вес брутто, кг 9,5 9,7
* Расход воздуха зависит от условий эксплуатации.
** Уровень звукового давления прибора зависит от условий эксплуатации
*** Концентрация отрицательно заряженных ионов не менее 3,0×10
3
/ч 30 / 50 / 70 / 90 / 110 / 150
6
шт/см3.
5. УСТРОЙСТВО ПРИБОРА
5.1. Внешняя конструкция
1
4
2
3
6
5
1. Отверстие для подачи воздуха
2. Светодиодный индикатор
3. Рециркуляционное отверстие
4. Датчик уровня загрязнения воздуха
5. Корпус
6. Передняя панель
5
Page 6
5.2. Внутренняя конструкция прибора
УСТРОЙСТВО ПРИБОРА
ЭКСПЛУАТАЦИЯ ПРИБОРА
1. Отверстие для подачи воздуха
1
2. Блок управления
3. Блок вентилятора
4. Блок датчиков
2
5. Датчик наружной температуры
6. PTC нагреватель (для моделей,
оснащенных электрическим
нагревателем)
7. Фильтрующие вставки
6
(F7; H12 + carbon)
8. Датчик приточной температуры
7
9. Привод приточного клапана
10. Сетчатый предфильтр
11. Клапан приточного воздуха
5
11
12. Клапан рециркуляционного воздуха
6. ЭКСПЛУАТАЦИЯ ПРИБОРА
Прибор имеет 4 основных режима работы
и 2 дополнительных режима: «ECO» и «Защита
от конденсации». Тип текущего режима при
бора отображается в нижней части дисплея
пульта управления. Для изменения режима
работы необходимо нажать кнопку «РЕЖИМ» и
выбрать необходимый режим работы прибора
(режимы «ECO» и «Защита от конденсации» ак
тивируются иначе — см. пункты 5 и 6).
1. Режим приточной вентиляции
Режим приточной вентиляции предназначен
для подачи свежего уличного воздуха в помещение. В данном режиме прибор осуществляет забор уличного воздуха, очищает его
в секциях фильтра, подогревает до комфортной
температуры с помощью нагревателя (для моделей, оснащенных электрическим нагревателем).
При этом клапан рециркуляционного воздуха
закрыт, а клапан приточного воздуха открыт. В
режиме приточной вентиляции можно изменить
производительность вентилятора с помощью
кнопок: «<» — уменьшить производительность,
«>» — увеличить производительность. Для моделей, оснащенных электрическим нагревате-
-
-
3
4
8
9
10
12
лем необходимую температуру воздуха, подаваемого в помещение, можно устанавливать
с помощью кнопок «+» и «-» на пульте управления. Кроме того, для моделей с нагревателем,
при уличной температуре ниже 0 ⁰С нагреватель
включается принудительно без возможности отключения.
2. Режим рециркуляции
Режим рециркуляции предназначен для очистки
и подогрева воздуха внутри помещения.
В данном режиме прибор осуществляет забор воздуха из помещения, очищает его
в в секциях фильтра, подогревает до комфортной температуры с помощью нагревателя (для
моделей, оснащенных электрическим нагревателем). При этом клапан рециркуляционного
воздуха открыт, а клапан приточного воздуха
закрыт. В режиме рециркуляции можно изменить
производительность вентилятора с помощью
кнопок: «<» — уменьшить производительность,
«>» — увеличить производительность, а так же
установить необходимую температуру воздуха,
подаваемого в помещение, с помощью кнопок
«+» и «-» на пульте управления.
6
Page 7
ЭКСПЛУАТАЦИЯ ПРИБОРА
3. Ночной режим
Ночной режим предназначен для подачи свежего
уличного воздуха в помещения в ночной период
времени. В данном режиме прибор работает практически бесшумно и осуществляет забор уличного воздуха, очищает его в секциях фильтра,
подогревает до комфортной температуры (для
моделей, оснащенных электрическим нагревателем) и подает воздух в помещение. Кроме
того, для моделей с нагревателем, при уличной
температуре ниже 0
принудительно без возможности отключения.
При этом клапан рециркуляционного воздуха закрыт, а клапан приточного воздуха открыт. В ночном режиме можно изменить только температуру
воздуха, подаваемого в помещение, с помощью
кнопок «+» и «-» на пульте управления. Производительность вентилятора минимальная, регулировка производительности недоступна.
4. Интеллектуальный режим
Интеллектуальный режим предназначен для автоматической работы прибора. В данном режиме
прибор поддерживает оптимальный расход воздуха, заданную температуру и чистоту воздуха
в помещении. Первоочередным приоритетом
является поддержание заданной пользователем температуры воздуха − в случае нехватки
мощности нагрева происходит снижение производительности вентилятора. Вторым приоритетом является снижение концентрации частиц
РМ2.5 в воздухе − в том случае, если уровень
загрязнения высокий, производительность вентилятора автоматически увеличивается. Забор
свежего воздуха осуществляется с улицы, затем
он очищается в секциях фильтра, подогревается
до комфортной температуры с помощью нагревателя (для моделей, оснащенных электрическим нагревателем) и подается в помещение.
При этом клапан рециркуляционного воздуха закрыт, а клапан приточного воздуха открыт.
5. Режим «ECO» (дополнительный)
Режим «ECO» рекомендуется использовать
во время длительного отсутствия людей
в помещении. В данном режиме прибор работает в энергосберегающем режиме за счет минимальной скорости вентилятора и низкой температуры подаваемого воздуха (+10 °С). Забор
свежего воздуха осуществляется с улицы, затем
он очищается в секциях фильтра, подогревается
до заданной температуры +10 °С с помощью нагревателя (для моделей, оснащенных электри-
°
С нагреватель включается
ческим нагревателем) и подается в помещение.
При этом клапан рециркуляционного воздуха закрыт, а клапан приточного воздуха открыт. Переход в режим «ECO» возможен из любого основного режима, для этого необходимо нажать кнопку
«ECO» на пульте управления. Для отключения
режима «ECO» необходимо нажать кнопку «ECO»
повторно.
Режим «Защита от конденсации»
6.
(дополнительный)
Режим «Защита от конденсации» рекомендуется использовать при низких уличных температурах, высокой относительной влажности
в помещении в том случае, когда возможно
образование конденсата на корпусе прибора
либо в его внутренней части. Для активации
данного режима, зажмите кнопки «РЕЖИМ»
и «НАГРЕВ» в течении 5 секунд.
При активации данного режима при уличной
температуре 0 °С и выше, комплекс работает
по следующему циклу:
1). Режим приточной вентиляции − 30 минут
2). Режим рециркуляции − 30 минут
При активации данного режима в диапазоне
уличных температур 0–20 °С, комплекс работает
по следующему циклу:
1). Первые 2 часа — работа в режиме рециркуляции
2). Режим приточной вентиляции − 5 минут
3). Режим рециркуляции − 10 минут
Чередование режимов приточной венти
ляции и рециркуляции будет происходить
до отключения режима «Защита от конденсации».
При уличной температуре менее -20 °С, комплекс будет постоянно работать в режиме
рециркуляции.
-
ВНИМАНИЕ!
При уличной температуре ниже -40 °С прибор
возможно эксплуатировать только в режиме
рециркуляции. При выключении прибора воздушный клапан приточного воздуха закрывается в течение 1 минуты. Обесточивание прибора перед полным закрытием оставит клапан
в текущем положении, что приведет к проникновению уличного воздуха в помещение,
и, при определенных условиях − к повреждению прибора.
7
Page 8

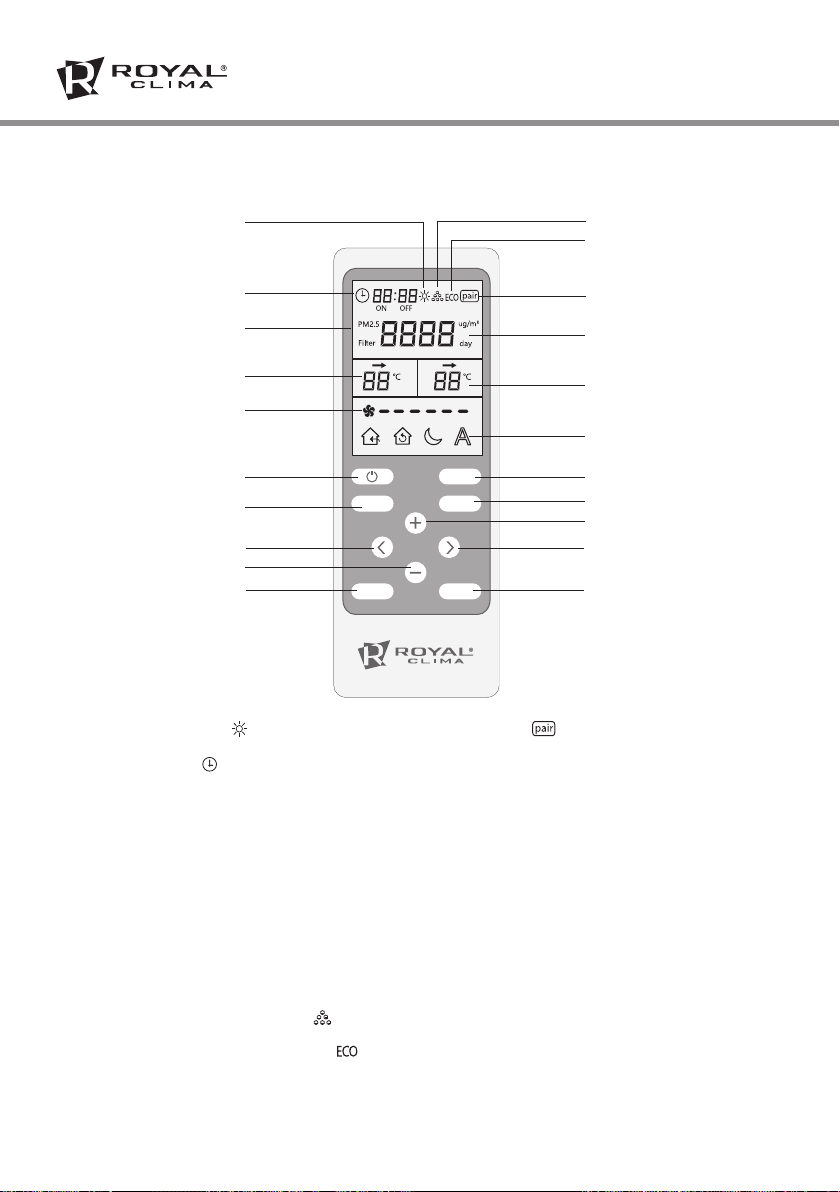

7. УПРАВЛЕНИЕ
УПРАВЛЕНИЕ
1
2
3
4
5
6
7
8
9
10
ECО ИОН
1. Иконка нагревателя « » отображается, когда нагреватель включен*
2. Иконка таймера « » отображается, когда
таймер включен
3. Главный экран
4. Индикация температуры уличного воздуха
5. Индикация уровня производительности
вентилятора, всего 6 уровней, отображается
выбранный уровень
6. Кнопка включения/выключения
7. Кнопка включения/выключения нагревателя*
8. Кнопка уменьшения производительности
вентилятора
9. Кнопка уменьшения температуры подаваемого воздуха*
10. Кнопка включения/выключения ECO режима
11. Индикация ионизации (иконка « » отобра-
жается при включенной ионизации)
12. Индикация режима «ЕСО» (иконка « » ото-
бражается при включенном режиме «ECO»)
13. Индикация соединения между прибором
и дистанционным пультом управления
11
12
13
14
15
16
МЕНЮ
РЕЖИМНАГРЕВ
(иконка «
17
18
19
20
21
» отображается при успешном
соединении; иконка отсутствует, если соединения нет)
14. Индикация уровня загрязнения воздуха
(содержания частиц РМ2.5) / индикация
количества дней до следующей замены
фильтров
15. Индикация заданной температуры подаваемого воздуха
16. Индикация режима работы прибора (режим
приточной вентиляции, режим рециркуляции,
ночной режим, интеллектуальный режим)
17. Кнопка входа в меню
18. Кнопка выбора режима
19. Кнопка увеличения температуры подаваемого воздуха*
20. Кнопка увеличения производительности
вентилятора
21. Кнопка включения/выключения ионизации
* для моделей, оснащенных электрическим нагревателем
8
Page 9
УПРАВЛЕНИЕ
1. Включение / выключение прибора
Включение и отключение прибора осуществляется с помощью кнопки «
2. Подключение пульта дистанционного
управления
Для соединения дистанционного пульта
с прибором необходимо одновременно нажать кнопки «МЕНЮ» и «РЕЖИМ» в течение
5 секунд. После успешного подключения
в правом верхнем углу дисплея отобразится
иконка «
сигнал. В случае неудачного подключения
иконка не отобразится.
3. Выбор режима работы
Нажмите кнопку «РЕЖИМ» для выбора и переключения режима работы прибора. Нажмите
кнопку «ECO» для выбора дополнительного режима «ECO».
Зажмите кнопки «РЕЖИМ» и «НАГРЕВ» в течение
5 секунд для выбора дополнительного режима
«Защита от конденсации».
4. Нагреватель*
Нажмите кнопку «НАГРЕВ», чтобы включить / отключить нагреватель. При включенном нагревателе в правом верхнем углу дисплея отобразится иконка «
иконка «
заданная пользователем температура не достигается в течение 3-х минут, производительность
вентилятора будет снижена на 1 уровень.
При попытке увеличения производительности
вручную, раздастся два предупреждающих
сигнала и производительность не будет изменена. Увеличение производительности доступно
в этом случае будет доступно только при выключенном нагревателе.
5. Выбор уровня производительности
вентилятора
Уменьшение производительности:
Нажмите кнопку «<» для уменьшения уровня
производительности.
Увеличение производительности:
Нажмите кнопку «>» для увеличения уровня производительности.
6. Выбор температуры подаваемого
воздуха*
Увеличение температуры: нажмите кнопку «+»,
чтобы увеличить температуру подаваемого воздуха (максимальное значение 30 °С).
Уменьшение температуры: нажмите кнопку «-»,
чтобы уменьшить температуру подаваемого воздуха (минимальное значение 0 °С).
», и прозвучит короткий звуковой
». При выключенном нагревателе
» не отображается. В том случае, если
».
7. Настройка таймера
С помощью таймера возможно автоматическое
включение и выключения прибора в заданное
время (переключение между дежурным и обычным режимом работы). Настройка таймера осуществляются следующим образом:
1. Нажмите кнопку «МЕНЮ» 3 раза для входа
в режим настройки времени включения (подпись «ON»).
2. Используйте кнопок «+» и «-» для настройки времени автоматического включения установки в часах. Используйте кнопки «<» и «>»
для смены единиц времени. Для настройки
времени включения в минутах нажмите кнопку «>», а затем установите минутное значение
с помощью кнопок «+» и «-».
3. Нажмите кнопку «МЕНЮ» 4 раза, чтобы перейти к настройке времени автоматического
отключения установки в часах (подпись «OFF»).
Используйте кнопок «+» и «-» для установки
времени автоматического отключения установки в часах. Для настройки времени отключения в минутах нажмите кнопку «>», а затем
установите минутное значение с помощью
кнопок «+» и «-».
4. После завершения настройки часовых и минутных значений включения / отключения нажмите «МЕНЮ» для возврата на главный
экран. При этом вы услышите звуковой сигнал,
подтверждающий сохранение внесенных изменений в таймер установки.
5. Главный экран отображает статус таймера: когда установка отключена, на дисплее
пульта отображается время запуска установки
«ON»; когда устройство включено, на дисплее
отображается время отключения установки «OFF» при условии, что время отключения
не достигнуто.
8. Настройка текущего времени
Для настройки текущего времени необходимо
выполнить следующие операции:
1. Для входа в режим установки текущего
времени нажмите кнопку «МЕНЮ» 2 раза.
2. Используйте кнопки «+» и «-» для установки
часов. Переключение на установку минут происходит после нажатия кнопки «МЕНЮ».
3. Для сохранения значений и перехода в другие разделы меню нажмите кнопку «МЕНЮ».
9. Таймер оповещения о необходимости
замены фильтра
Для обеспечения своевременной очистки и замены фильтров вы можете установить автоматическое оповещение о необходимости их очистки
или замены.
9
Page 10

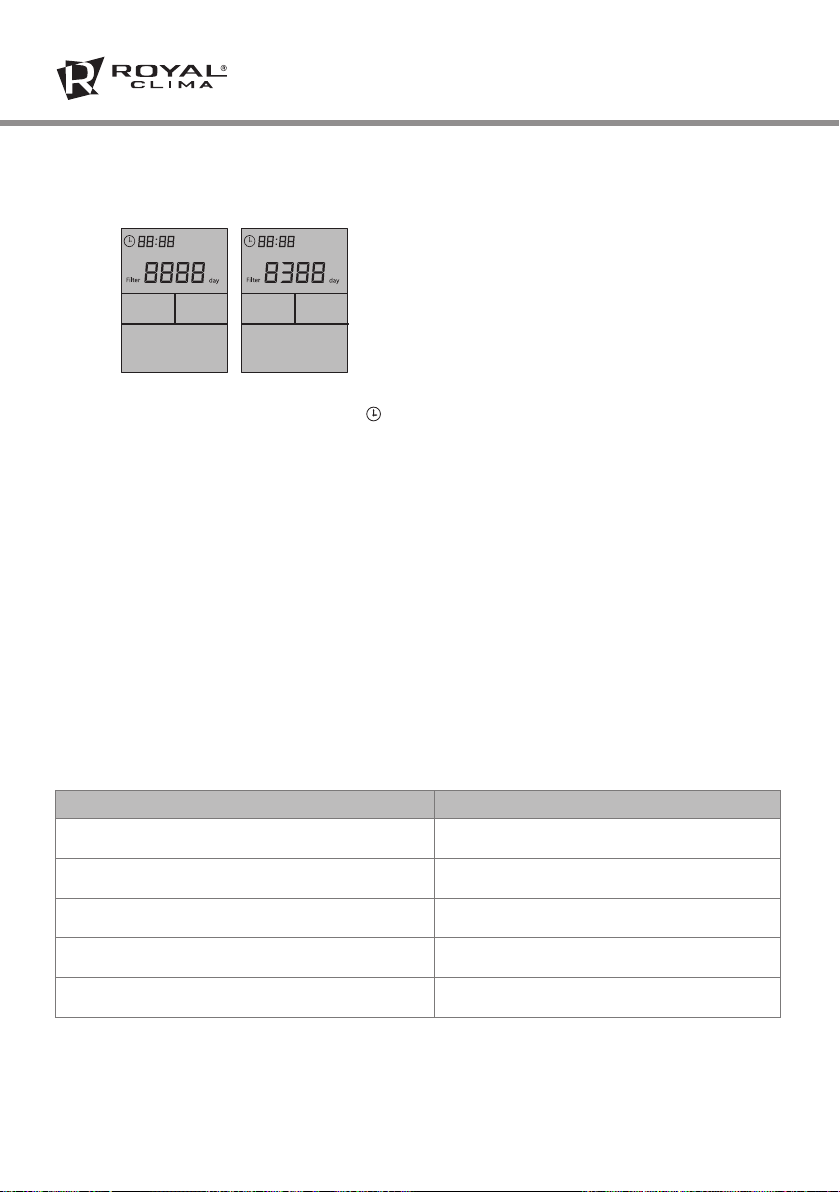

УПРАВЛЕНИЕ
1. Нажмите кнопку «МЕНЮ», чтобы открыть интерфейс меню, как показано на рисунке ниже:
2. Нажмите кнопку «<», после чего перестанет мигать иконка таймера «
»
ии начнет мигать надпись «Filter».
3. Заводская настройка составляет 360 дней.
Если вы хотите уменьшить период между оповещениями, нажмите кнопку «-» (каждое нажатие уменьшает период на 10 дней). Если вы
хотите увеличить период, нажмите кнопку «+»
(каждое нажатие увеличивает период на 10
дней). После завершения настройки нажмите
кнопку «МЕНЮ», чтобы вернуться к главному
экрану. При этом вы услышите звуковой сигнал,
подтверждающий сохранение внесенных изменений в таймер оповещения.
Примечание:
После настройки таймера оповещения начнется обратный отсчет. Таймер учитывает время
работы только при включенном приборе. Чтобы перезапустить новый временной цикл (360
дней) после замены фильтров, нажмите кнопку «МЕНЮ» в течение 5 секунд, чтобы сбросить
таймер оповещения о необходимости замены
фильтров.
Прибор подаст звуковой сигнал 4 раза с интервалом 1 секунду.
10. Режим ECO
Нажмите кнопку «ECO» для запуска режима
«ECO».
11. Ионизация
Нажмите кнопку «ИОН» для запуска режима
ионизации.
12. Восстановление заводских настроек
Зажмите кнопки «МЕНЮ» и «НАГРЕВ» в течение
5 секунд, прибор подаст звуковой сигнал 6 раз
с интервалом 1 секунду.
* для моделей, оснащенных электрическим нагревателем
Комбинация кнопок пульта дистанционного управления
Комбинация кнопок Описание
Зажмите кнопку «МЕНЮ» в течение 5 секунд
Зажмите кнопки «МЕНЮ» и «НАГРЕВ» в течение 5 секунд Восстановления заводских настроек (подробнее в п. 8)
Зажмите кнопки «МЕНЮ» и «РЕЖИМ» в течение 5 секунд Подключение пульта управления к устройству
Зажмите кнопку «РЕЖИМ» в течение 5 секунд Сброс функции таймера
Зажмите кнопки «РЕЖИМ» и «НАГРЕВ» в течение 5 секунд Включение режима «Защита от конденсации»
Сброс таймера оповещения о необходимости замены
фильтра на первоначальное значение (360 дней)
10
Page 11

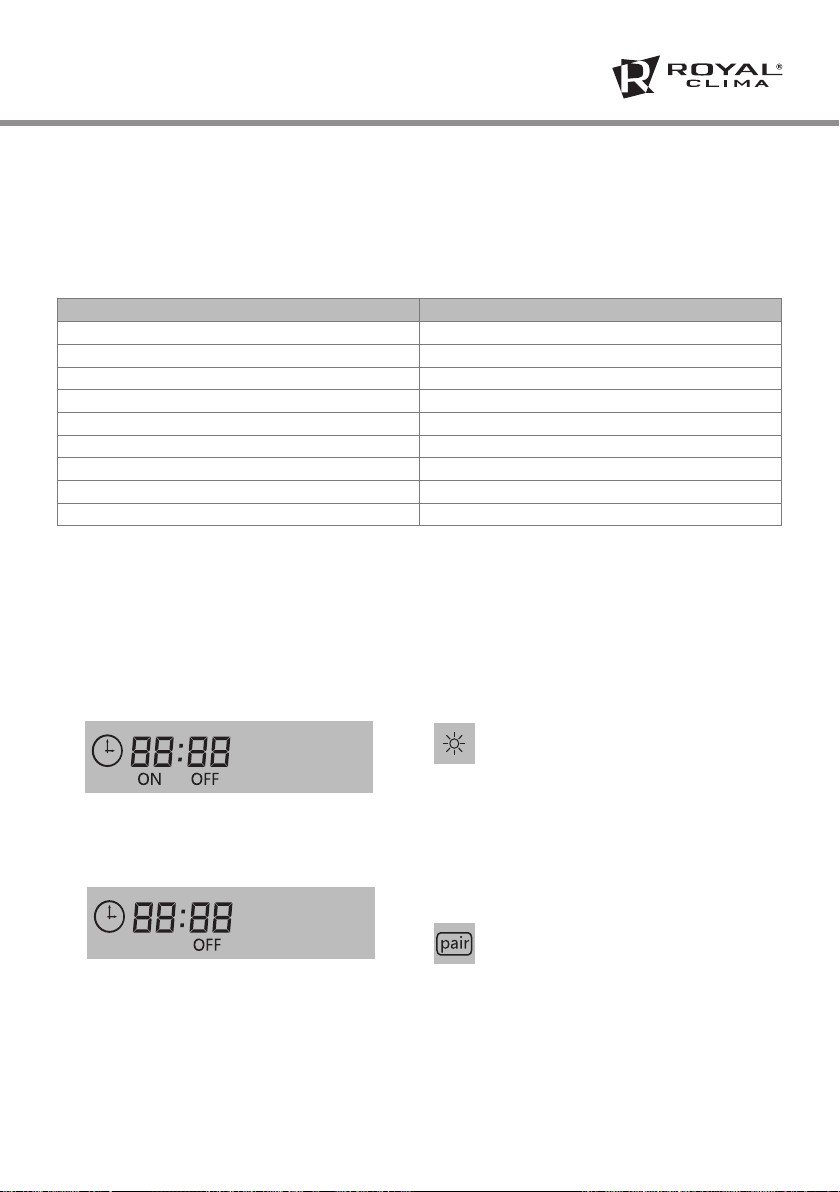

ВОССТАНОВЛЕНИЕ ЗАВОДСКИХ НАСТРОЕК
ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС
8. ВОССТАНОВЛЕНИЕ ЗАВОДСКИХ НАСТРОЕК
Вы можете вернуть параметры прибора к исходным заводским настройкам. Во время данного
процесса все настройки пользователя заменяются заводскими. Чтобы восстановить заводские
настройки, зажмите одновременно кнопки «МЕНЮ» и «НАГРЕВ» в течение 5 секунд. Будут применены заводские настройки указаны в таблице ниже:
Параметры Значение по умолчанию
Режим работы Интеллектуальный режим (Smart mode)
Автоматический воздушный клапан Открыт
Температура нагрева* 20 °С
Нагреватель* Включен
Таймер Выключен
Время запуска таймера 17:00
Время отключения таймера 08:00
Текущее время 12:00
Количество дней до замены фильтра 360
* для моделей, оснащенных электрическим нагревателем
9. ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС
1. Значок таймера
Главный экран отображает статус таймера:
когда прибор не выключен, но таймер активирован − отображается время включения
прибора.
Когда прибор включен, отображается время
отключения прибора при условии, что время
отключения не достигнуто.
2. Иконка нагревателя*
Отображается, когда нагреватель включен,
и не отображается, когда нагреватель
отключен.
3. Иконка подключения пульта
управлния к прибору
Отображается при успешном подключении
устройства и не отображается при неудачном
подключении устройства.
11
Page 12

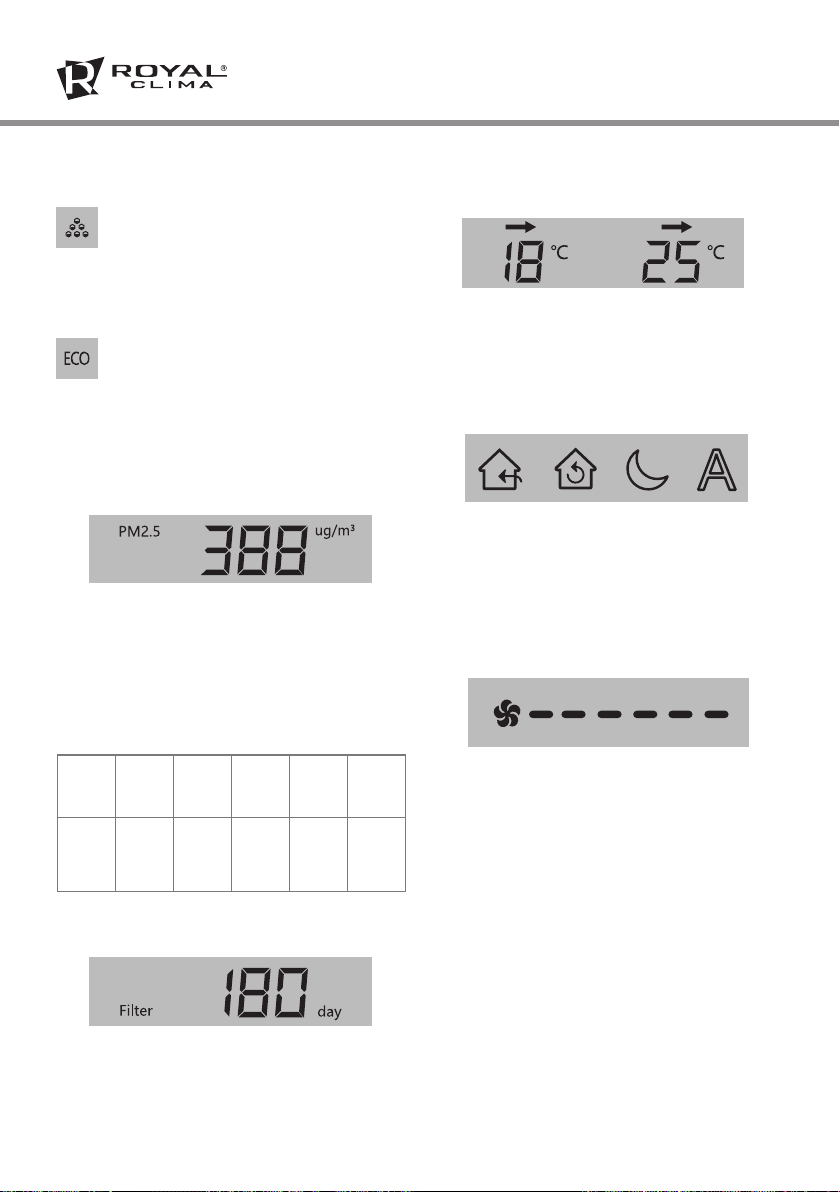

ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС
4. Иконка ионизации
Отображается при включенной ионизации
и не отображается, когда ионизация отключена.
5. Иконка режима «ECO»
Отображается, когда режим «ECO» включен,
и не отображается, когда режим «ECO» отключен.
6. Индикация РМ2.5
Прибор изменяет текущую концентрацию
частиц РМ2.5 в воздухе, высокое содержание которых оказывает негативное влияние
на здоровье человека. Уровень концентрации частиц РМ2.5 отображается на дисплее,
а в соответствии с таблицей ниже можно оценить качество воздуха.
Концентрация
частиц
РМ2.5,
мкг/м³
Качество
воздуха
0-24 25-49 50-99 100-149
Легкое
Среднее
Чистый
воздух
загряз-
нение
загряз-
нение
Сильное
загряз-
нение
более
150
Крайняя
степень
загряз-
нения
8. Индикация температуры воздуха
Температура воздуха отображается в режиме
реального времени. Слева отображается температура уличного воздуха, справа − заданная пользователем температура.
9. Иконки режимов работы
Режимы работы: режим приточной вентиляции, режим рециркуляции, ночной режим, интеллектуальный режим. При выборе режима
«Защита от конденсации» на дисплее одновременно отображаются иконки режима приточной вентиляции и режима рециркуляции.
10. Производительность вентилятора
Всего 6 уровней производительности, отображается выбранный уровень.
* для моделей, оснащенных электрическим нагревателем
7. Индикация времени до замены
фильтра
Таймер замены фильтра – отображается текущее время до следующей замены фильтров.
12
Page 13
ЗАМЕНА И ОБСЛУЖИВАНИЕ ФИЛЬТРОВ
10. ЗАМЕНА И ОБСЛУЖИВАНИЕ ФИЛЬТРОВ
1
4
1. Выключите прибор. Снимите переднюю па
нель прибора.
2. Снимите крышку отсека фильтров.
3. Потяните на себя высокоэффективные
фильтры (фильтр F7 и фильтр H12 +
carbon) и извлеките их из прибора для выполнения очистки или замены.
Рекомендуется производить очистку фильтров F7, H12+ carbon при помощи бытового
пылесоса.
Средний срок службы фильтра F7 составляет от 6 до 12 месяцев, фильтра Н12 +
carbon — от 12 до 24 месяцев в зависимости от условий эксплуатации.
Сразу после замены фильтров F7 или H12
+ carbon необходимо внести в соответст-
2 3
5
6
вующие поля на стикерах дату установки
фильтра и плановую дату замены фильтра.
4. Поверните сетчатый фильтр против часовой стрелки.
5. Потяните сетчатый фильтр на себя, извлекая его из фиксатора, и далее аккуратно
переместите его в свободную зону.
6. Извлеките сетчатый фильтр из установки.
Очистите фильтр от загрязнений, про-
мойте фильтр в теплой воде, после чего
просушите и установите обратно в прибор.
Рекомендуеся проводить очистку фильтра
1 раз в месяц.
13
Page 14
ЗАМЕНА И ОБСЛУЖИВАНИЕ ФИЛЬТРОВ
Рекомендуемая периодичность замены фильтров
РАСШИФРОВКА КОДОВ ОШИБОК
Тип
фильтра
Сетчатый фильтр
Фильтр F7 6–12 месяцев**
Фильтр H12 + carbon 12–24 месяца**
* Рекомендуются следующие способы очистки:
— для сетчатого фильтра влажная очистка
с обязательной просушкой перед возобновлением использования;
— для фильтров F7 или H12 + carbon сухая
очистка с помощью бытового пылесоса.
** Интенсивность загрязнения фильтров мо-
жет изменяться в зависимости от условий
эксплуатации и от экологической обстановки. Рекомендуется проводить регулярный
Периодичность очистки Периодичность замены
Замена
не требуется
1 раз
в месяц*
Сброс таймера индикации замены
фильтра
После замены фильтра необходимо сбросить таймер, отсчитывающий количество дней до следующей замены фильтров. Для сброса таймера нажмите
и удерживайте в течение 5 секунд кнопку «МЕНЮ», после чего будет восстановлено значение таймера по умолчанию,
равное 360 дням.
визуальный осмотр.
11. РАСШИФРОВКА КОДОВ ОШИБОК
Код ошибки Описание ошибки
Е-01 Ошибка вентилятора
Е-02 Ошибка связи между платой и пультом ДУ
Е-03 Таймер оповещения о необходимости замены фильтра
Е-04 Ошибка датчика РМ2.5
Е-05 Ошибка датчика температуры нагревателя
Е-06 Перегрев электрического нагревателя
Е-07 Ошибка датчика температуры уличного воздуха
Е-08 Ошибка датчика температуры приточного воздуха
Е-09 Ошибка приточного воздушного клапана
Е-10 Ошибка рециркуляционного воздушного клапана
Е-11 Ошибка памяти прибора
14
Page 15
ЗАМЕНА И УСТАНОВКА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА
12. ЗАМЕНА И УСТАНОВКА
НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА
1. Снимите основные фильтры, произведя операции 1-3 пункта 10 данной инструкции
(глава «Замена и обслуживание фильтров»).
2. Демонтируйте держатель фильтра, расположенный в правой части прибора, отвинтив
4 болта.
Отвинтите 4 болта для
снятия держателя фильтра
Электрический нагреватель
5. Зафиксируйте положение нагревателя,
завинтив 2 болта.
3. Соедините 3-pin проводной разъём нагревателя с соответствующим разъёмом на корпусе прибора. Убедитесь в том, что соединение
надежно зафиксировано.
4. Установите нагреватель в соответствующую
позицию.
Завинтите 2 болта для фиксации
положения нагревателя
6. Установите обратно держатель фильтра, демонтированный ранее в п.2.
7. Установите обратно фильтрующие вставки.
8. Установите обратно крышку отсека фильтров и переднюю панель.
15
Page 16
13. МОНТАЖ ПРИБОРА
Условия для монтажа
• Конструкция стены должна допускать прокладку вентиляционного канала;
• Избегайте стен со скрытыми инженерными
коммуникациями: проводами, трубами отопления, водоснабжения;
• Монтажная позиция должна быть удобной
для обеспечения доступа к прибору.
Прибор монтируется строго вертикально
на ровной стене, с уклоном не более 2°. Зазор
от пола до нижней части прибора должен с
ставлять не менее 300 мм.
• В пределах 1 м есть возможность подключения к сети питания, имеющей параметры,
указанные в таблице технических характеристик прибора;
Инструменты и дополнительные элементы для монтажа
Перфоратор с коронкой
для алмазного бурения
(диаметр 132 мм)
Строительный уровень Монтажный нож
Крестовая отвертка
• Запрещается устанавливать прибор в ванных комнатах, в помещениях с наличием
пара или горючих веществ.
Монтаж должен выполняться только квалифицированными специалистами с использованием профессионального оборудования.
Решетка пластиковая
наружная с сеткой, посадочный диаметр 100 мм
Вспененный полиэтилен,
типоразмер 89/20
МОНТАЖ ПРИБОРА
ВНИМАНИЕ!
Карандаш
Сверло диаметром 6 мм
для перфоратора
Рулетка Морозостойкий герметик
Примечание:
Перед началом монтажа извлеките прибор из упаковки, осмотрите его, убедитесь
в отсутствии повреждений корпуса, вызванных неправильной транспортировкой или хра-
Схема монтажной пластины:
1
3
2
Вид сзади
Вид спереди
16
нением. В случае обнаружения повреждений
обратитесь в организации, где осуществлялось приобретение прибора.
1. Выступ
2. Отверстие для крепежного винта М5
3. Монтажная пластина
Page 17
МОНТАЖ ПРИБОРА
Комплект поставки
Наименование Количество
Установочный винт М6*60мм 6
Крепежный винт М5*12мм 2
Крепежный винт М5 2
Монтажная стальная пластина 1
Бурения отверстия
1. Отметьте место для вентиляционного канала.
2. Установите опору перфоратора алмазного бурения перпендикулярно стене, в которой будет делаться отверстие. Убедитесь,
что опора закреплена надежно.
3. Установите перфоратор с алмазной короткой на опоры. Убедитесь, что перфоратор
закреплен надежно.
4. Просверлите перфоратором отверстие диаметром 132 мм, угол наклона отверстия
составляет 3-5 градусов.
Примечание: при сверлении держите рукоятку перфоратора по направлению вверх,
над отверстием согласно рисунку, во избежание смещения отверстия.
Местоположение
перфоратора
Изоляция отверстия
1. Подготовьте изоляционный патрубок
из вспененного полиэтилена толщиной стенки 20 мм и внутренним диаметром 89 мм.
2. Измерьте толщину стены, сделайте изоляционный патрубок такой же длины плюс 30 мм.
3. Вставьте изоляционный патрубок в отверстие стены.
4. Установите снаружи отверстия защитную
воздушную решетку.
5. Загерметизируйте стыки между стеной
и трубой из полиэтилена с внешней и внутренней стороны.
Крепление монтажной пластины на стену
1. Приложите монтажную стальную пластину
нижним полукруглым краем
к вентиляционному каналу, зафиксируйте
положение пластины.
2. Отметьте отверстия под винты карандашом, уберите стальную пластину.
3. С помощью перфоратора со сверлом 6 мм
проделайте отверстия в местах, отмеченных карандашом, поставьте пластиковые
анкеры (5 штук). Зафиксируйте монтажную
пластину саморезами.
Стальная
Вид
спереди
пластина
Вентиляционный
канал
17
Page 18
Установка прибора
1. Откройте переднюю панель
и аккуратно извлеките фильтры
2. Повесьте прибор на закрепленную монтажную пластину с помощью крючка в верхней
части задней панели прибора, размер
которого соответствует выступу монтажной
пластины
3. После установки корпуса прибора на монтажную пластину, зафиксируйте его на монтажной пластине через внутреннюю заднюю
стенку прибора с помощью крепежных винтов
М5. После этого установите фильтры обратно
в первоначальное положение
МОНТАЖ УСТАНОВКИ
1. Корректность отображения всех параметров
на дисплее пульта управления
2. Работоспособность всех представленных
функций прибора
3. Присутствует ли нетипичный шум
4. Присутствует ли нехарактерная вибрация
5. Равномерность распределения воздушного
потока в отверстии для подачи воздуха
6. Отображается ли показатель уровня загрязнения воздуха РМ2.5
5. Если все выше указанные пункты в норме,
то проверка завершена
Проверка работоспособности прибора
Подключите прибор к источнику питания и убедитесь в том, что отсутствуют посторонние шумы
или вибрация. Установите соединение прибора
с дистанционным пультом управления. Так же
проверьте:
18
Page 19
УТИЛИЗАЦИЯ
CЕРТИФИКАЦИЯ
14. УТИЛИЗАЦИЯ
По окончании срока службы прибор следует утилизировать.
Подробную информацию по утилизации прибор вы можете получить
у представителя местного органа власти.
15. СЕРТИФИКАЦИЯ
Товар сертифицирован на территории таможенного союза, орган по сертификации:
«РОСТЕСТ-Москва» Акционерного общества
«Региональный орган по сертификации и тестированию».
Адрес: 117418, Российская Федерация, город Москва,
Нахимовский проспект, д. 31. Телефон: +7 495 668-27-42.
Заявитель:
Общество с ограниченной ответственностью «Компания БИС».
119180, г. Москва, ул. Б. Полянка, д. 2, стр. 2, пом./комн. I/8, РФ.
Товар соответствует требованиям:
ТР ТС 010/2011 «О безопасности машин и оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
№ сертификата: № ЕАЭС RU C-CN.АЯ46.В.02845/19
Срок действия сертификата: с 13.03.2019 по 12.03.2024
Сертификат обновляется регулярно.
(При отсутствии копии нового сертификата в коробке, спрашивайте копию у продавца).
Изготовитель:
Нингбо Раннер Индастриал Карпорейшн, Линганг Индастриал Зоун, Xижоу,
Xиангшан, Нингбо, Жейианг, Китай.
Произведено под контролем:
Клима Технолоджи С.Р.Л., Виа Назарио Сауро 4, 40121 Болонья, Италия.
Дата изготовления товара указана на нем непосредственно.
Сделано в Китае.
Отдельные технические параметры приборов могут отличаться от приведенных в настоящей инструкции.
ООО «Компания БИС» оставляет за собой право изменять технические характеристики изделий
с целью улучшения качества продукции.
19
Page 20
www.ROYAL.ru www.BREZZA.ROYAL.ru
Loading...
