Rowenta RO5745EA User Manual

MARQUE: ROWENTA

REFERENCE: RO5745EA

CODIC: 4347897

NOTICE

www.rowenta.com

746290 - 38/12

RO56xx / RO57 series

23*

24*

29*

25*

27*

28*

21

21a

21b

26*

17b*

20a 20b

20c

20

19

18a*

17a*

18b*

22

22a

22b

6

5

4

8

9

3

10a

7

8

10b

2

7

8

5

1

11

3

14

4
16

15

12

13

2

PUSH

1

2

CLICK

fig. 1 fig. 2 fig. 4 fig. 3

fig. 5 fig. 6 fig. 8 fig. 7

fig. 9 fig. 10 fig. 12 fig. 11

fig. 13 fig. 14 fig. 16 fig. 15

fig. 17 fig. 18 fig. 20 fig. 19

fig. 21 fig. 22 fig. 24fig. 23

CLICK

MAX

MIN

2

1

1

1

2

1

2

fig. 25 fig. 26 fig. 28fig. 27

fig. 29 fig. 30 fig. 32fig. 31

fig. 33

CLICK

CLICK

2

1

1

Pour votre sécurité, cet appareil est conforme aux normes et
réglementations applicables (Directives Basse Tension,
Compatibilité Electromagnétique, Environnement,...).

1 • Conditions d’utilisation

Votre aspirateur est un appareil électrique : il doit être utilisé
dans les conditions normales d’utilisation. Utilisez et rangez
l’appareil hors de portée des enfants. Ne laissez jamais
l’appareil fonctionner sans surveillance.
Ne tenez pas le suceur ou l’extrémité du tube à portée des
yeux et des oreilles.

N’aspirez pas de surfaces mouillées à l’alcool, de liquides
quelle que soit leur nature, de substances chaudes, de
substances ultrafines (plâtre, ciment, cendres…), de gros
débris tranchants (verre), de produits nocifs (solvants,
décapants...), agressifs (acides, nettoyants ...), inflammables
et explosifs (à base d’essence ou d’alcool).

Ne plongez jamais l’appareil dans l’eau, ne projetez pas d’eau
sur l’appareil et ne l’entreposez pas à l’extérieur.
N’utilisez pas l’appareil s’il est tombé et présente des
détériorations visibles ou des anomalies de fonctionnement.
Dans ce cas, n’ouvrez pas l’appareil, mais envoyez-le au
Centre Service Agréé le plus proche ou contactez le service
consommateurs Rowenta.
Cet appareil n’est pas prévu pour être utilisé par des
personnes (y compris les enfants) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou des

personnes dénuées d’expérience ou de connaissance, sauf si
elles ont pu bénéficier, par l’intermédiaire d’une personne
responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant l’utilisation de l’appareil.
Il convient de surveiller les enfants pour s’assurer qu’ils ne
jouent pas avec l’appareil.

2 • Alimentation électrique

Vérifiez que la tension d’utilisation (voltage) de votre
aspirateur corresponde bien à celle de votre installation.
Arrêtez et débranchez l’appareil en retirant la prise de courant,
sans tirer le cordon :

- immédiatement après l’utilisation,

- avant chaque changement d’accessoires,

- avant chaque nettoyage, entretien ou changement de filtre.
N’utilisez pas l’appareil si le cordon est endommagé.
L’ensemble enrouleur et cordon de votre aspirateur doit être
remplacé impérativement par un Centre Service Agréé
Rowenta car des outils spéciaux sont nécessaires pour
effectuer toute réparation afin d’éviter un danger.

3 • Réparations

Les réparations ne doivent être effectuées que par des
spécialistes avec des pièces détachées d’origine. Réparer un
appareil soi-même peut constituer un danger pour
l’utilisateur, la garantie est annulée.

DESCRIPTION

1 Couvercle
2 Ouverture du couvercle
3 Poignée de transport
4 Pédale enrouleur de cordon
5 Pédale Marche/Arrêt
6 Témoin de changement de sac
7 Ouverture d’aspiration
8 ROWENTA EXTREME SILENCE SYSTEM
9 Variateur électronique de puissance
10 a - Parking vertical

b - Parking horizontal
11 Compartiment sac
12 Support de sac pour sac Wonderbag* ou sac textile*
13 Détecteur de présence du sac
14 Détecteur de présence du support sac
15 Compartiment cassette filtre (H)EPA*
16 Détecteur de présence de la cassette filtre (H)EPA*
17 a - Cassette filtre (H)EPA* (réf. ZR002901) adaptée

aux sacs Wonderbag*

b - Cassette filtre (H)EPA* (réf. ZR005201) adaptée

aux sacs textile*

18 a - Sac Wonderbag* UNIVERSAL (Classic, Freshline,

Endura ref. WB4xxx)

b - Sac textile* (ref. RS-RT2274)

Accessoires

19 Flexible avec crosse ERGO COMFORT SILENCE
20 a - Crosse ergonomique ERGO COMFORT SILENCE

b - Brosse intégrée (EASY BRUSH)
c - Variateur mécanique de puissance (POWER

CONTROL)

21 Tube télescopique métal ERGO COMFORT SILENCE

a - Système de verrouillage crosse/tube (LOCK

SYSTEM)

b - Bouton de réglage du tube (TELESCOPIC SYSTEM)

22 Suceur tous sols ERGO COMFORT SILENCE

a - Système de verrouillage tube/suceur (LOCK

SYSTEM)

b - Bouton 2 positions : brosse rentrée pour tapis

et moquettes / brosse sortie pour parquets et sols
lisses.

23 Suceur fente télescopique*
24 Suceur ameublement*
25 Suceur parquet rectangulaire*
26 Suceur parquet DELTA*
27 Turbobrosse*
28 Mini turbobrosse*
29 Support accessoires*

CONSEILS DE SÉCURITÉ

FR

* Selon modèles : il s’agit d’équipements spécifiques à

certains modèles ou d’accessoires disponibles en option.

2

1 • Déballage

Déballez et débarrassez votre appareil de toutes les étiquettes
éventuelles. Conservez votre bon de garantie et lisez
attentivement le mode d’emploi avant la première utilisation
de votre appareil.

2 • Conseils et précautions

Avant chaque utilisation, le cordon doit être déroulé
complètement.
Ne le coincez pas et ne le passez pas sur des arêtes
tranchantes. Si vous utilisez une rallonge électrique, assurez­vous qu’elle est en parfait état et de section adaptée à la
puissance de votre aspirateur. Ne débranchez jamais
l’appareil en tirant sur le cordon.

Ne faites jamais fonctionner l’aspirateur sans sac et sans
système de filtration (cassette).

Votre appareil est équipé pour cela de deux systèmes de
sécurité de présence : pour le sac (13 et 14) et pour la cassette
filtre (H)EPA* (16).
Ne déplacez pas l’aspirateur en tirant sur le cordon, l’appareil
doit-être déplacé par sa poignée de transport. N’utilisez pas le
cordon pour soulever l’appareil.
Arrêtez et débranchez votre aspirateur après chaque
utilisation. Arrêtez et débranchez toujours votre aspirateur
avant l’entretien ou le nettoyage. N’utilisez que des sacs et
des filtres d’origine Rowenta ou Wonderbag.
N’utilisez que des accessoires d’origine Rowenta. Vérifiez que
tous les filtres sont bien en place.
En cas de difficultés pour obtenir les accessoires et les filtres
pour cet aspirateur, contactez le service consommateurs
Rowenta.

AVANT LA PREMIÈRE UTILISATION

FR

Grâce au système exclusif ROWENTA EXTREME

SILENCE SYSTEM votre aspirateur vous garantit

une forte réduction des nuisances sonores lors de

son utilisation.

1 • Assemblage des éléments de
l’appareil

Enfoncez le flexible dans l’ouverture d’aspiration (fig.1) et
tournez jusqu’au verrouillage. Pour le retirer, tournez en sens
inverse et tirez.

• Emboîtez le tube télescopique métal à l’extrémité de la
crosse jusqu’à ce que vous entendiez un ‘clic’ de verrouillage
(fig.2) (pour le déboîter, appuyez sur le bouton de verrouillage
du tube et retirez-le).

• Emboîtez le suceur tous sols (22) à l’extrémité du tube
télescopique métal jusqu’à ce que vous entendiez un ‘clic’ de
verrouillage (fig.3) (pour le déboîter, appuyez sur le bouton de
verrouillage du suceur et retirez-le).

• Réglez le tube télescopique métal à la longueur désirée à
l’aide du système télescopique (TELESCOPIC SYSTEM) (fig.4)

Emboîtez l’accessoire qui convient à l’extrémité du tube
télescopique métal ou de la crosse :

- Pour les tapis et moquettes : utilisez le suceur tous sols en
position brosse rentrée ou la Turbobrosse* (fibres et poils
d’animaux).

- Pour les parquets et sols lisses : utilisez le suceur tous sols
en position brosse sortie ou, pour un meilleur résultat, utilisez
le suceur parquet*.

- Pour les recoins et les endroits difficiles : utilisez le suceur
fente télescopique*.

- Pour les meubles et les surfaces fragiles : utilisez la brosse
intégrée à la crosse (EASY BRUSH) ou le suceur
ameublement*.

2 • Branchement du cordon et mise en
marche de l’appareil

Déroulez complètement le cordon, branchez votre aspirateur
et appuyez sur la pédale Marche/Arrêt (fig.7).
Remarque : vous pouvez utiliser votre aspirateur en position
horizontale (traîneau) mais également en position verticale,
notamment lors de l’aspiration des escaliers ou pour
dépoussierer les rideaux.

UTILISATION

IMPORTANT Ne faites jamais fonctionner l’aspirateur
sans sac et sans système de filtration (cassette).

ATTENTION Arrêtez et débranchez toujours votre
aspirateur avant de changer d’accessoires.

CONSEILS ERGONOMIQUES
Chaîne ERGO COMFORT SILENCE
Ergonomique, la chaîne ERGO COMFORT SILENCE
a été conçue pour faciliter et améliorer le confort de
l’utilisateur lors du passage de l’aspirateur.
Pour éviter de courber le dos et afin de garantir une
posture droite, veillez à :

1. Régler la longueur du tube télescopique métal
ERGO COMFORT SILENCE selon votre morphologie
(fig.5).

2. Placer votre deuxième main à l’avant de la
poignée de la crosse ERGO COMFORT SILENCE
(fig.6).

* Selon modèles : il s’agit d’équipements spécifiques à

certains modèles ou d’accessoires disponibles en option.

3

FR

L’air que nous respirons contient des particules qui peuvent être
allergènes : les larves et déjections d’acariens, les moisissures, le
pollen, les fumées et les résidus animaux (poils, peau, salive,
urine). Les particules les plus fines pénètrent profondément dans
l’appareil respiratoire où elles peuvent provoquer une
inflammation et altérer la fonction respiratoire dans son ensemble.
Les filtres (H)EPA (High) Efficiency Particulate Air Filter, c’est-à-dire
filtres de (Haute) Efficacité pour les Particules Aériennes,
permettent de retenir les particules les plus fines.
Grâce au filtre (H)EPA, l’air rejeté dans la pièce est plus sain que
l’air aspiré.

1 • Changez de sac

Le témoin de changement de sac vous indique que le sac est
plein ou saturé. Si vous constatez une diminution de
l’efficacité de votre appareil, réglez la puissance au maximum
et maintenez le suceur levé au-dessus du sol. Si le témoin
reste rouge, remplacez le sac.

a) Si votre aspirateur est équipé d’un sac Wonderbag* (18a) :

IMPORTANT Les sacs Wonderbag* UNIVERSAL
(Classic, Freshline, Endura ref. WB4xxx) sont
disponibles chez votre revendeur ou dans les Centres
Service Agréés.

Ouvrez le couvercle de votre aspirateur (fig.14).
Retirez le support de sac du compartiment sac (fig.15).
Retirez le sac Wonderbag* du support de sac (fig.16).
Jetez le sac Wonderbag* dans une poubelle (fig.17).
Positionnez un nouveau sac Wonderbag* dans le support sac
grâce à sa bague (fig.18).
Placez le support de sac dans le compartiment sac et déployez
le sac à l’intérieur du compartiment (fig.19).
Assurez-vous du bon positionnement du sac avant de
refermer le couvercle.

b) Si votre aspirateur est équipé d’un sac textile* (18b) :

Les sacs textile* (réf. RS-RT2274) sont disponibles
dans les Centres Service Agréés.

Ouvrez le couvercle de votre aspirateur (fig.14).
Retirez le support de sac du compartiment sac (fig.20).
Retirez le sac textile* du support de sac (fig.21).
Ouvrez le sac textile* à l’aide du zip (fig.22) puis videz-le au
dessus d’une poubelle (fig.23).
Veillez à ce que le zip soit bien refermé avant de remettre le sac
en place (fig.24).
Placez le sac textile* sur le support de sac grâce à sa
cartonnette (fig.25), placez le support de sac dans le
compartiment sac et déployez le sac à l’intérieur du
compartiment (fig.26).
Assurez-vous du bon positionnement du sac avant de
refermer le couvercle.

2 • Changez la cassette filtre (H)EPA*
(réf. ZR 0029 01)* (pour les appareils
équipés d’un sac Wonderbag*)

La cassette filtre (H)EPA* réf. ZR 0029 01* est disponible chez
votre revendeur ou dans les Centres Service Agréés.

Ouvrez le couvercle de votre aspirateur (fig.14). Retirez le
support sac du compartiment sac (fig.15), ensuite retirez la
cassette filtre (H)EPA* (fig.27) et jetez la cassette dans une
poubelle (fig.28).
Replacez la nouvelle cassette filtre (H)EPA* (réf. ZR 0029 01*)
dans son compartiment (fig.29).

NETTOYAGE ET MAINTENANCE

IMPORTANT Arrêtez et débranchez toujours votre

aspirateur avant son entretien.

IMPORTANT Remplacez le système de filtration une
fois par an.

IMPORTANT Ne faites jamais fonctionner
l’aspirateur sans un sac.
Votre appareil est équipé pour cela d’un système de
sécurité de présence de sac (le couvercle ne pourra
pas se fermer si vous n’avez pas installé un sac).

Réglez la puissance d’aspiration :

⇨avec le variateur électronique de puissance (fig.8) :

• Position (MIN) pour l’aspiration des tissus délicats
(voilages, textiles)

• Position (Moyenne) pour l’aspiration quotidienne de
tous types de sols, en cas de faible salissure

• Position (MAX) pour l’aspiration des sols durs et des

tapis et moquettes en cas de fort encrassement

⇨avec le variateur mécanique de puissance de la crosse :

ouvrez le volet du curseur de régulation pour diminuer
manuellement la puissance d’aspiration et éviter que le

suceur ne reste «collé» à la surface aspirée (fig.9) ex : voilages,
surfaces fragiles …

3 • Rangement et transport de
l’appareil

Après utilisation, arrêtez votre aspirateur en appuyant sur la
pédale Marche/Arrêt et débranchez-le (fig.10). Rangez le
cordon en appuyant sur la pédale enrouleur de cordon
(fig.11). En position verticale, placez le suceur dans la position
parking (fig.12).
Vous pourrez ainsi transporter et ranger votre aspirateur en
position parking (fig.13).

ATTENTION Les sacs Wonderbag* COMPACT ne
sont pas utilisables sur cet appareil. Leur utilisation
endommagerait l’appareil et annulerait la garantie.

* Selon modèles : il s’agit d’équipements spécifiques à

certains modèles ou d’accessoires disponibles en option.

4

FR

Remettez le support de sac dans le compartiment (fig.19).
Assurez-vous du bon positionnement de la cassette filtre
(H)EPA* avant de refermer le couvercle.

3 • Nettoyez la cassette filtre HEPA*
(réf. ZR005201*) (pour les appareils
équipés d’un sac textile*)

La cassette filtre (H)EPA* réf. ZR 0052 01* est disponible chez
votre revendeur ou dans les Centres Service Agréés.

Ouvrez le couvercle de votre aspirateur (fig.14). Retirez le
support de sac du compartiment (fig.20), puis retirez ensuite
la cassette filtre (H)EPA* (fig.30).
Tapotez la cassette filtre (H)EPA* au dessus d’une poubelle
(fig.31).

Replacez la cassette filtre (H)EPA* (réf. ZR005201*) dans son
compartiment (fig.32).
Remettez le support de sac avec le sac textile* dans le
compartiment sac.
Assurez-vous du bon positionnement de la cassette filtre
(H)EPA* avant de refermer le couvercle.

4 • Nettoyez votre aspirateur

Essuyez le corps et les accessoires de votre appareil avec un
chiffon doux (fig.33). N’utilisez pas de produits détergents,
agressifs ou abrasifs.

• Cet appareil est uniquement réservé à un usage ménager et

domestique ; en cas d’utilisation non appropriée ou non
conforme au mode d’emploi, aucune responsabilité ne peut
engager la marque et la garantie est annulée.

• Lisez attentivement le mode d’emploi avant la première
utilisation de votre appareil: une utilisation non conforme au
mode d’emploi dégagerait Rowenta de toute responsabilité.

GARANTIE

Si votre aspirateur ne démarre pas

• L’appareil n’est pas alimenté. Vérifiez que l’appareil est

correctement branché.

Si votre aspirateur n’aspire pas

• Un accessoire ou le flexible est bouché : débouchez

l’accessoire ou le flexible.

• Le couvercle est mal fermé : vérifiez la mise en place du sac,

du support de sac et de la cassette filtre (H)EPA* et refermez le
couvercle.

Si votre aspirateur aspire moins bien, fait du bruit, siffle

• Un accessoire ou le flexible est partiellement bouché :

débouchez l’accessoire ou le flexible.

• Le sac est plein ou saturé par des poussières fines : remplacez

le sac Wonderbag* (18a) ou videz le sac textile* (18b).

• Le système de filtration est saturé : changez la cassette filtre

(H)EPA* (réf. ZR002901*) et replacez-la dans son logement ou

-nettoyez la cassette filtre (H)EPA* (réf. ZR005201*) selon la

procédure.

• Le variateur mécanique de puissance (20c) est ouvert :

fermez le variateur mécanique de puissance de la crosse.

Si le témoin de changement de sac reste Rouge

• Le sac est saturé : remplacez le sac Wonderbag* (18a) ou
videz le sac textile* (18b).

Si le couvercle ne se ferme pas (action des détecteurs de
présence 13, 14, 16)

• Vérifiez la présence du support de sac, du sac ou son bon
positionnement.

• Vérifiez la présence de la cassette filtre (H)EPA* ou son bon
positionnement.

Si le suceur est difficile à déplacer

• Diminuez la puissance en ouvrant le variateur mécanique de
puissance de la crosse (20c) ou en déplaçant le curseur du
variateur électronique de puissance (9) vers la position MIN.

Si le cordon ne rentre pas totalement

• Le cordon est ralenti lors de sa rentrée : ressortez le cordon
et appuyez sur la pédale enrouleur de cordon.

Si un problème persiste, confiez votre aspirateur au Centre Service
Agréé Rowenta le plus proche. Pour connaître la liste des Centres
Service Agréés, contactez le Service Consommateur Rowenta dont

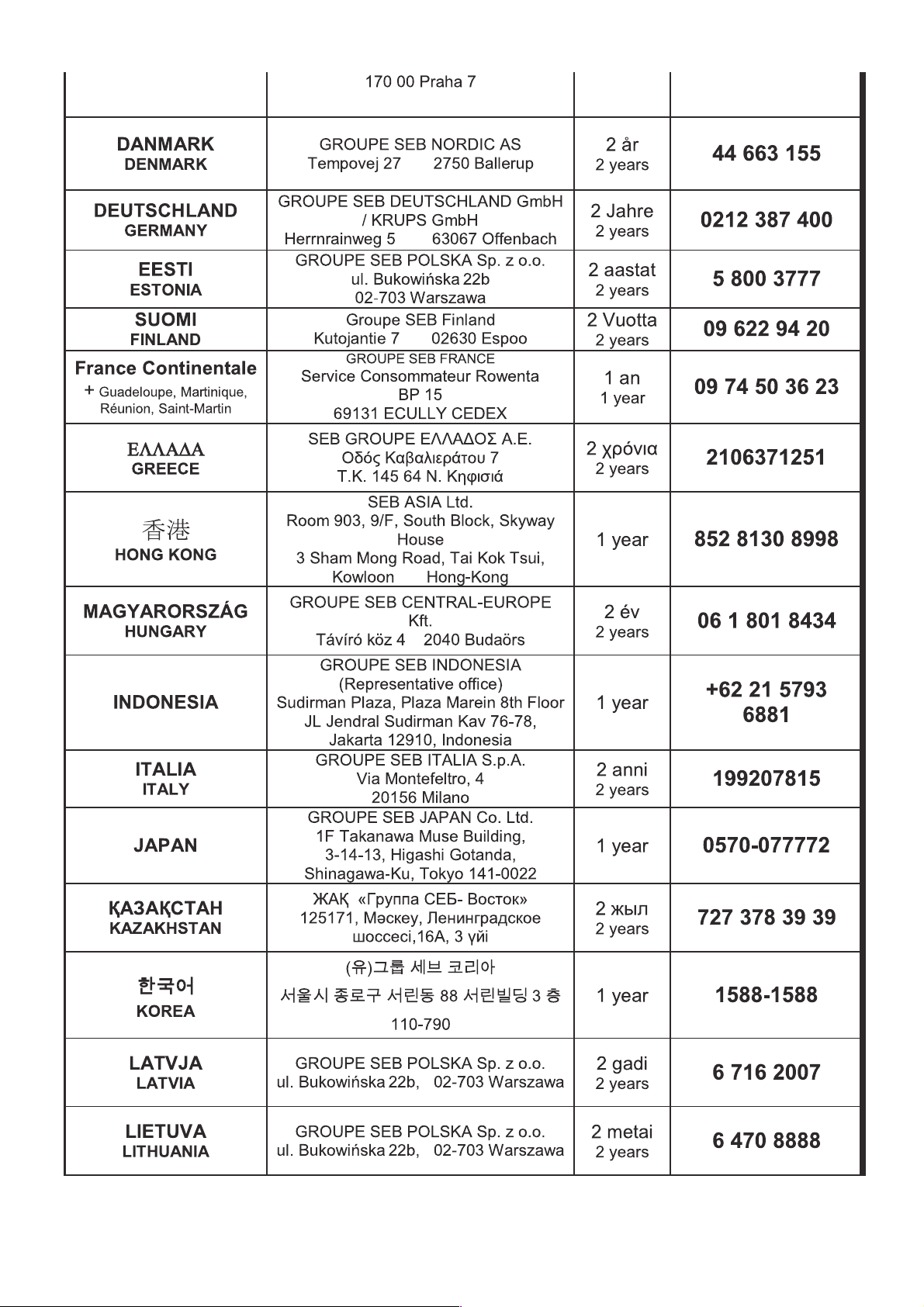

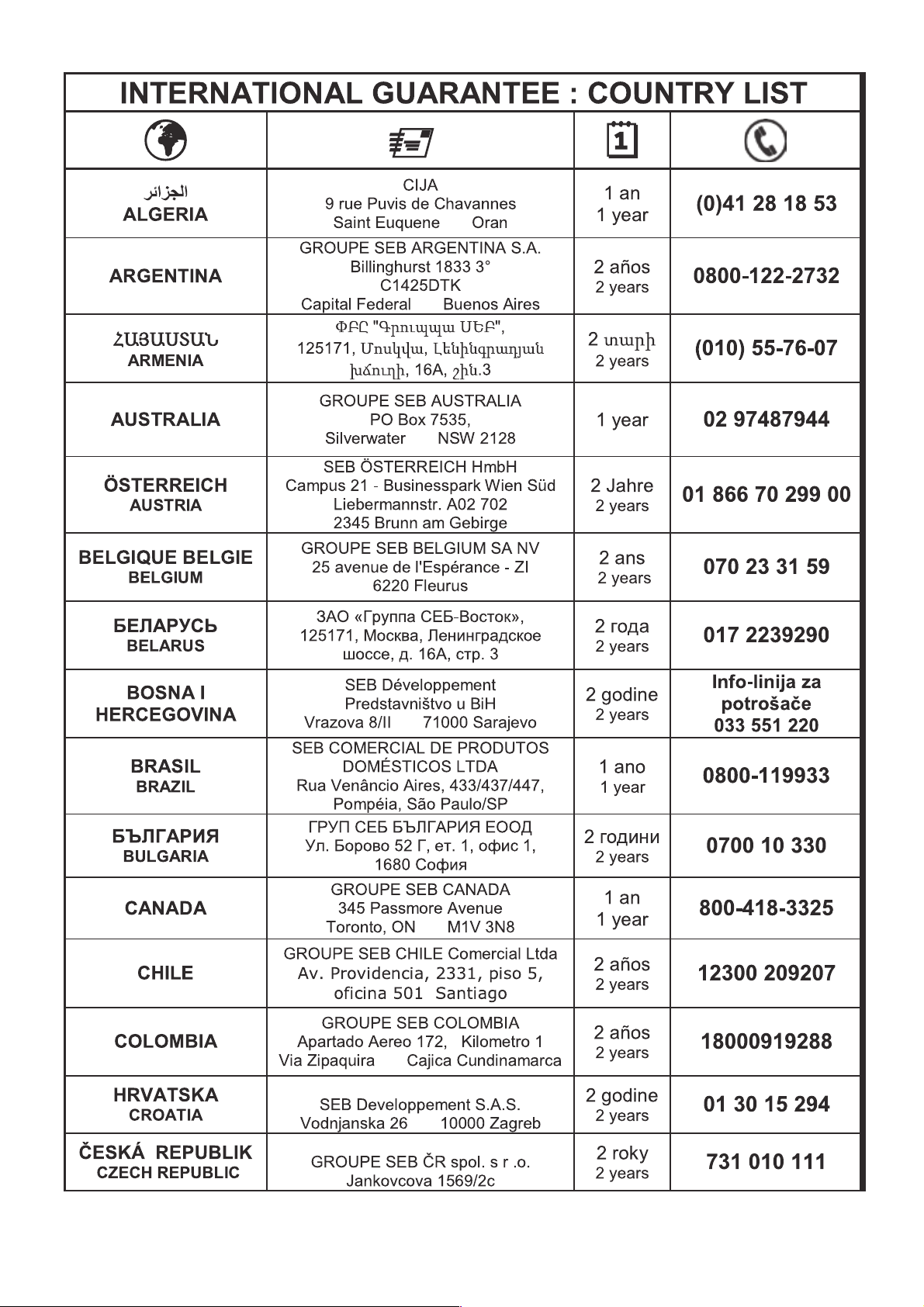

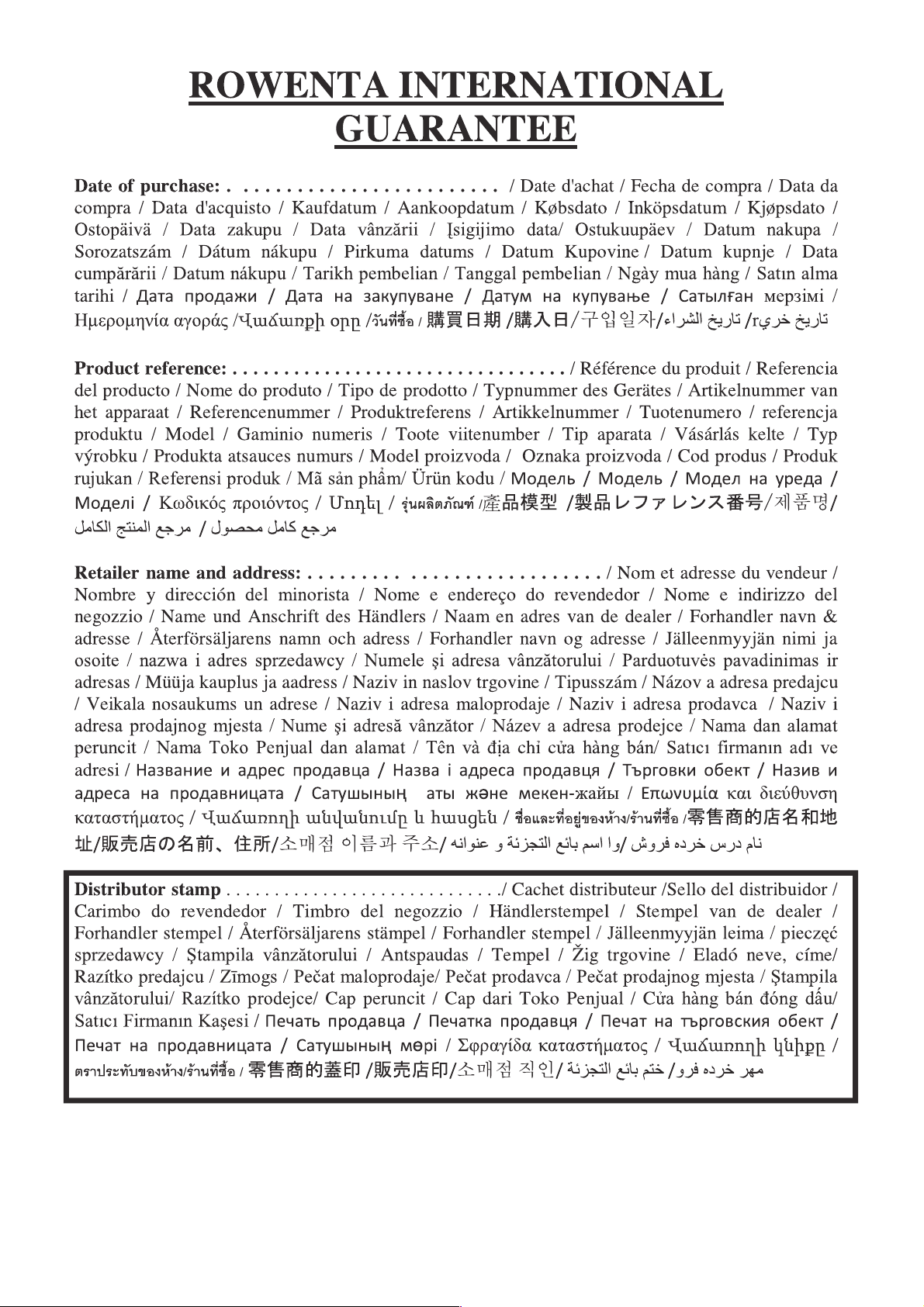

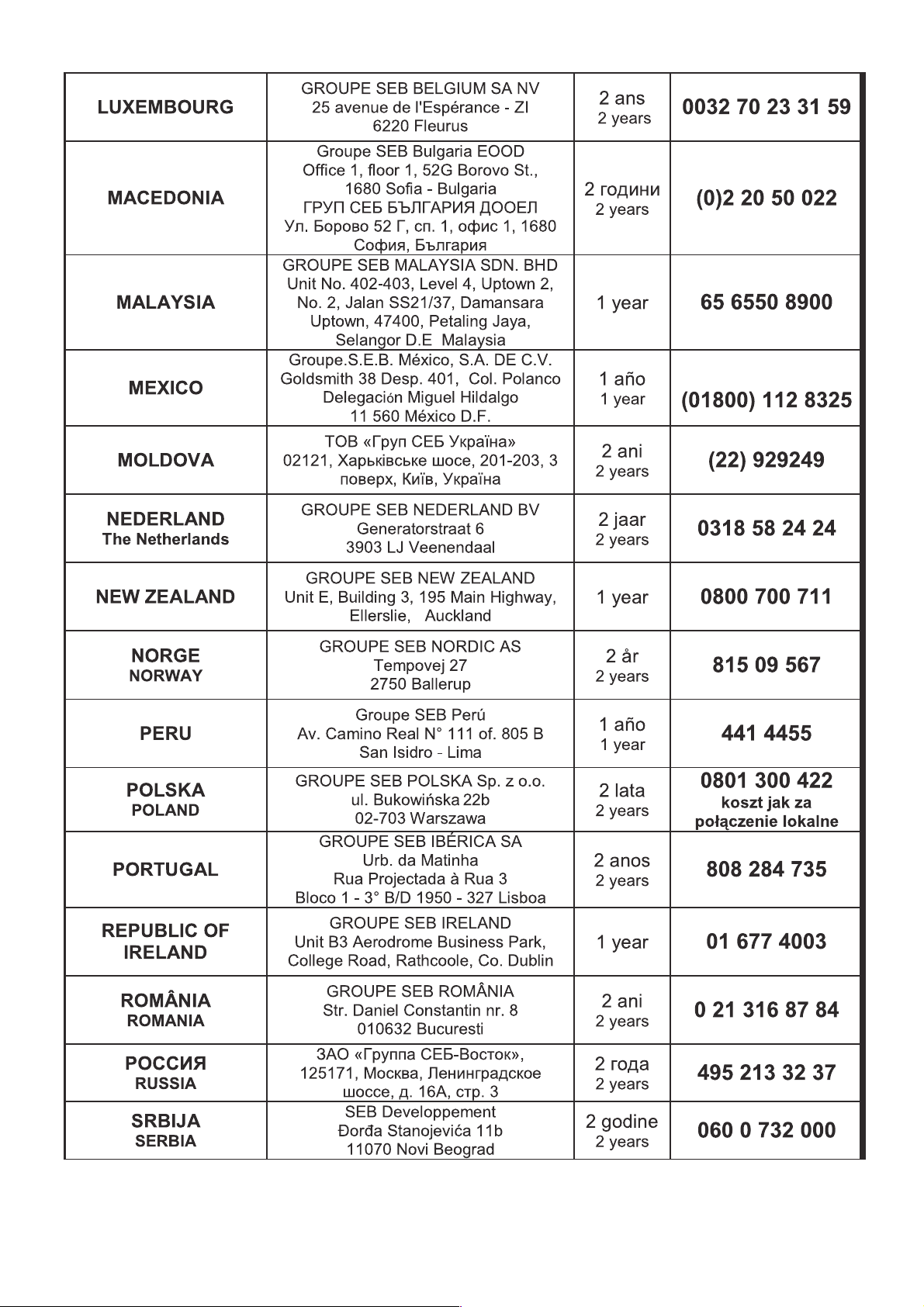

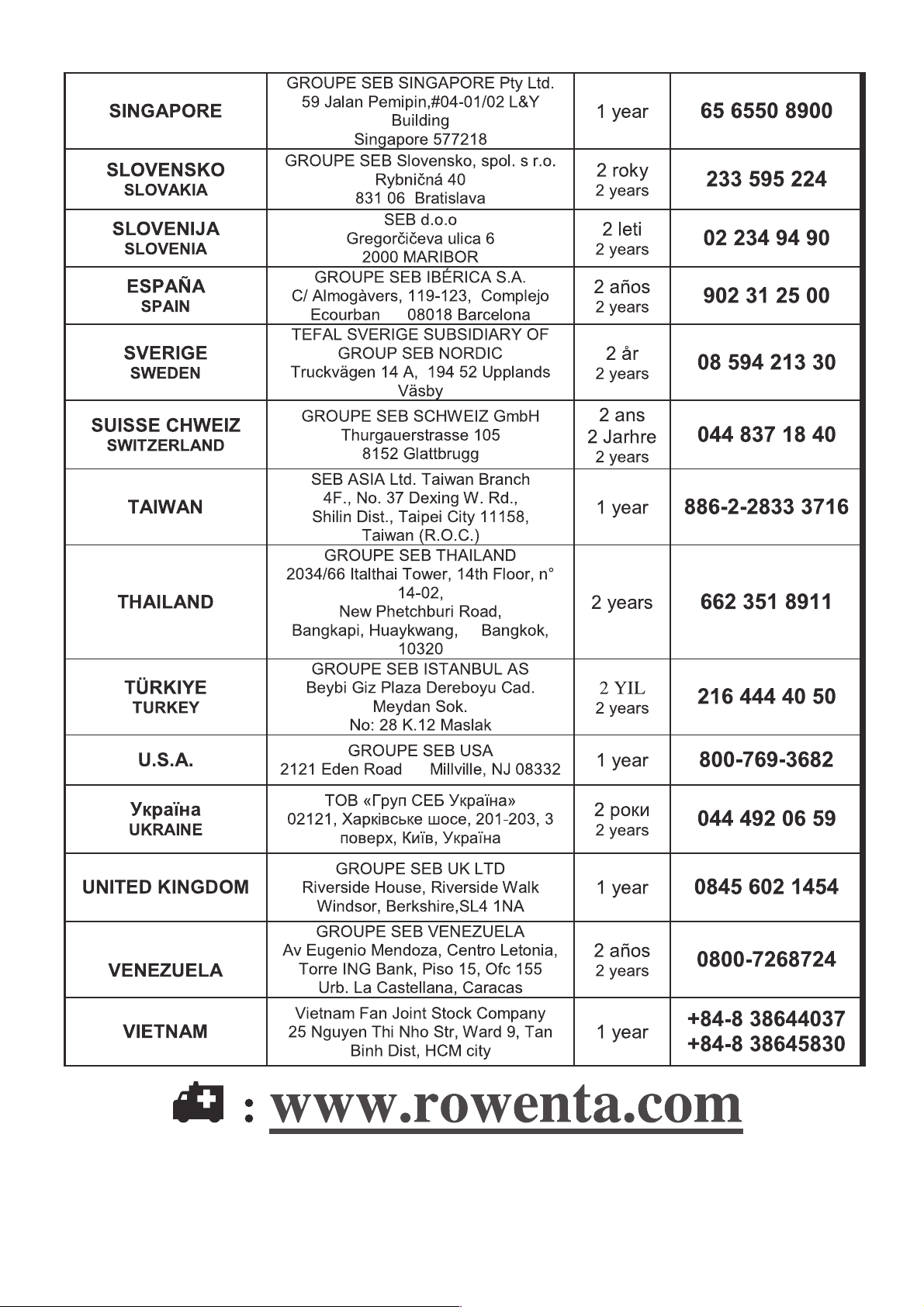

vous trouverez les coordonnées dans la carte de garantie
internationale jointe.

DÉPANNAGE

IMPORTANT Ne faites jamais fonctionner
l’aspirateur sans une cassette filtre (H)EPA.
Votre appareil est équipé pour cela d’un système de
sécurité de présence de cassette filtre (H)EPA (le
couvercle ne pourra pas se fermer si vous n’avez
pas installé une cassette filtre (H)EPA).

IMPORTANT Dés que votre aspirateur fonctionne
moins bien et avant toute vérification, arrêtez-le en
appuyant sur la pédale Marche/Arrêt.

ATTENTION ! Ce nettoyage est exclusivement
réservé à la cassette filtre (H)EPA (réf. ZR005201*).

* Selon modèles : il s’agit d’équipements spécifiques à

certains modèles ou d’accessoires disponibles en option.

5

FR

OÙ ACHETER LES ACCESSOIRES

ACCESSOIRES* UTILISATION MISE EN PLACE

DE L’ACCESSOIRE

LIEUX D’ACHAT

Sac Wonderbag®UNIVERSAL

Sac universel. Installez la bague sur le

support de sac.

Centres Service

Agréés Rowenta.

(Pour connaître la liste

des Centres Service

Agréés, contactez

le Service

Consommateur

Rowenta dont vous

trouverez les

coordonnées dans la

carte de garantie

internationale jointe.)

Brosse ameublement Pour nettoyer les meubles. Fixez la brosse

ameublement à

l’extrémité de la crosse.

Suceur ameublement Pour nettoyer les meubles. Emboîtez le suceur

ameublement à

l’extrémité de la crosse

ou du tube.

Suceur fente
télescopique

Pour accéder aux recoins

et aux endroits difficiles

d’accès.

Emboîter le suceur fente

télescopique à

l’extrémité de la crosse

ou du tube.

Suceur parquet

rectangulaire

Pour les sols fragiles. Emboîtez le suceur parquet

à l’extrémité du tube.

Suceur parquet DELTA Pour les sols fragiles. Emboîtez le suceur parquet

DELTA à l’extrémité du tube.

Mini turbobrosse Pour nettoyer en profondeur

les tissus d’ameublement.

Emboîtez la mini turbo-

brosse à l’extrémité du tube.

Turbobrosse Pour enlever les fils et poils

d’animaux incrustés dans

les tapis et moquettes.

Emboîtez la turbobrosse

à l’extrémité du tube.

ENVIRONNEMENT

• Conformément à la réglementation en vigueur, tout ap­pareil hors d’usage doit être rendu définitivement inu­tilisable : débranchez et coupez le cordon avant de jeter
l’appareil.

Participons à la protection
de l’environnement !



Votre appareil contient de nombreux matériaux
valorisables ou recyclables.

Confiez celui-ci dans un point de collecte pour que son

traitement soit effectué.

* Selon modèles : il s’agit d’équipements spécifiques à

certains modèles ou d’accessoires disponibles en option.

5354555657
