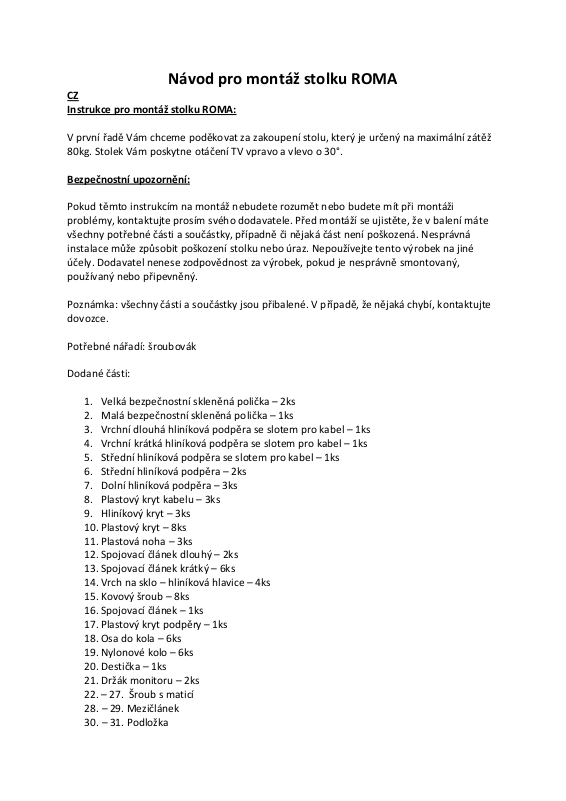

Návod pro montáž stolku ROMA

CZ

Instrukce pro montáž stolku ROMA:

V první řadě Vám chceme poděkovat za zakoupení stolu, který je určený na maximální zátěž
80kg. Stolek Vám poskytne otáčení TV vpravo a vlevo o 30°.

Bezpečnostní upozornění:

Pokud těmto instrukcím na montáž nebudete rozumět nebo budete mít při montáži

problémy, kontaktujte prosím svého dodavatele. Před montáží se ujistěte, že v balení máte
všechny potřebné části a součástky, případně či nějaká část není poškozená. Nesprávná
instalace může způsobit poškození stolku nebo úraz. Nepoužívejte tento výrobek na jiné
účely. Dodavatel nenese zodpovědnost za výrobek, pokud je nesprávně smontovaný,
používaný nebo připevněný.

Poznámka: všechny části a součástky jsou přibalené. V případě, že nějaká chybí, kontaktujte

dovozce.

Potřebné nářadí: šroubovák

Dodané části:

1. Velká bezpečnostní skleněná polička – 2ks

2. Malá bezpečnostní skleněná polička – 1ks

3. Vrchní dlouhá hliníková podpěra se slotem pro kabel – 1ks

4. Vrchní krátká hliníková podpěra se slotem pro kabel – 1ks

5. Střední hliníková podpěra se slotem pro kabel – 1ks

6. Střední hliníková podpěra – 2ks

7. Dolní hliníková podpěra – 3ks

8. Plastový kryt kabelu – 3ks

9. Hliníkový kryt – 3ks

10. Plastový kryt – 8ks

11. Plastová noha – 3ks

12. Spojovací článek dlouhý – 2ks

13. Spojovací článek krátký – 6ks

14. Vrch na sklo – hliníková hlavice – 4ks

15. Kovový šroub – 8ks

16. Spojovací článek – 1ks

17. Plastový kryt podpěry – 1ks

18. Osa do kola – 6ks

19. Nylonové kolo – 6ks

20. Destička – 1ks

21. Držák monitoru – 2ks

22. – 27. Šroub s maticí

28. – 29. Mezičlánek

30. – 31. Podložka

Krok 7: montáž držáku na monitor k TV – pokud je TV v zadu rovná

Nejprve si ověřte, že šrouby (22, 24, 26) je možné našroubovat do Vaší TV. Pokud
narazíte na překážku, prosím, s šroubováním opatrně. Pokud máte správné šrouby,
podívejte se na obrázek step7. Šrouby zašroubujte prostřednictvím podložek (30, 31) a
potom držák monitoru připevněte k TV. Ujistěte se, že držák je kolmo umístěný na

monitor.

Krok 8: montáž držáku na monitor k TV se zakřivenou zadní částí

Nejprve si ověřte, zda šrouby (22, 24, 26) je možné zašroubovat do Vaší TV. Pokud narazíte
na překážku, prosím, se šroubováním opatrně. Jakmile máte správné šrouby, podívejte se na
obrázek step 7. Šrouby zašroubujte prostřednictvím podložek (30, 31), mezičlánek (28, 29) a
potom držák monitoru připevněte k TV. V případě obr. M4 nebo M5 budete potřebovat více
podložek mezi držákem na monitor a námi určenou podložkou. Ujistěte se, že držák je kolmo
umístěný na monitor.

Krok 9: připevnění TV k desce

Upozornění: Některé TV vyžadují 2 lidi na zvednutí. Nejprve si tedy zvolte správný kolmý
bod, potom zavěšte držák na monitor (21) nad vrchní část desky (20) jak znázorňuje
obrázek step 9. Nakonec to upevněte 2 šrouby.
