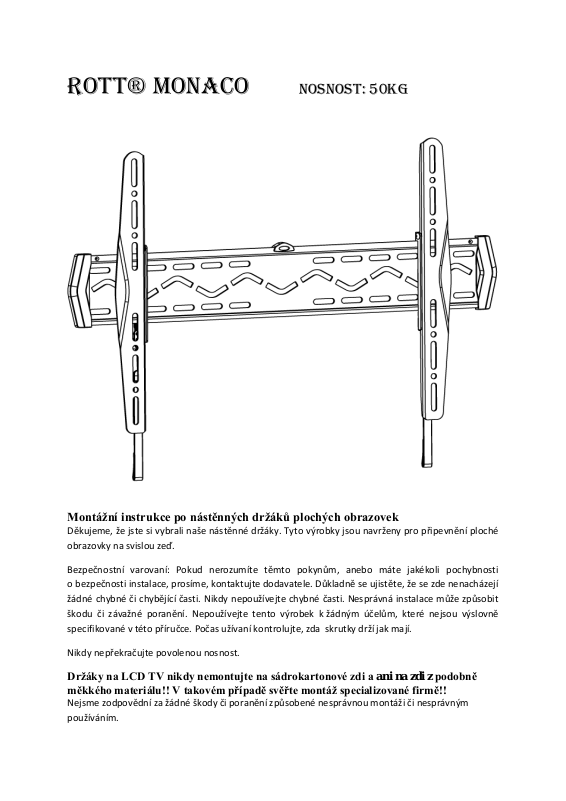

Page 1
ROTT® MONACO nosnost: 50kg
Montážní instrukce po nástěnných držáků plochých obrazovek
Děkujeme, že jste si vybrali naše nástěnné držáky. Tyto výrobky jsou navrženy pro připevnění ploché
obrazovky na svislou zeď.
Bezpečnostní varovaní: Pokud nerozumíte těmto pokynům, anebo máte jakékoli pochybnosti
o bezpečnosti instalace, prosíme, kontaktujte dodavatele. Důkladně se ujistěte, že se zde nenacházejí
žádné chybné či chybějící časti. Nikdy nepoužívejte chybné časti. Nesprávná instalace může způsobit
škodu či závažné poranění. Nepoužívejte tento výrobek k žádným účelům, které nejsou výslovně
specifikované v této příručce. Počas užívaní kontrolujte, zda skrutky drží jak mají.
Nikdy nepřekračujte povolenou nosnost.
Držáky na LCD TV nikdy nemontujte na sádrokartonové zdi a ani na zdi z podobně
měkkého materiálu!! V takovém případě svěřte montáž specializované firmě!!
Nejsme zodpovědní za žádné škody či poranění způsobené nesprávnou montáži či nesprávným
používáním.
Page 2
Dôležité: Ujistěte se, že Vám žádný díl nechybí
Page 3

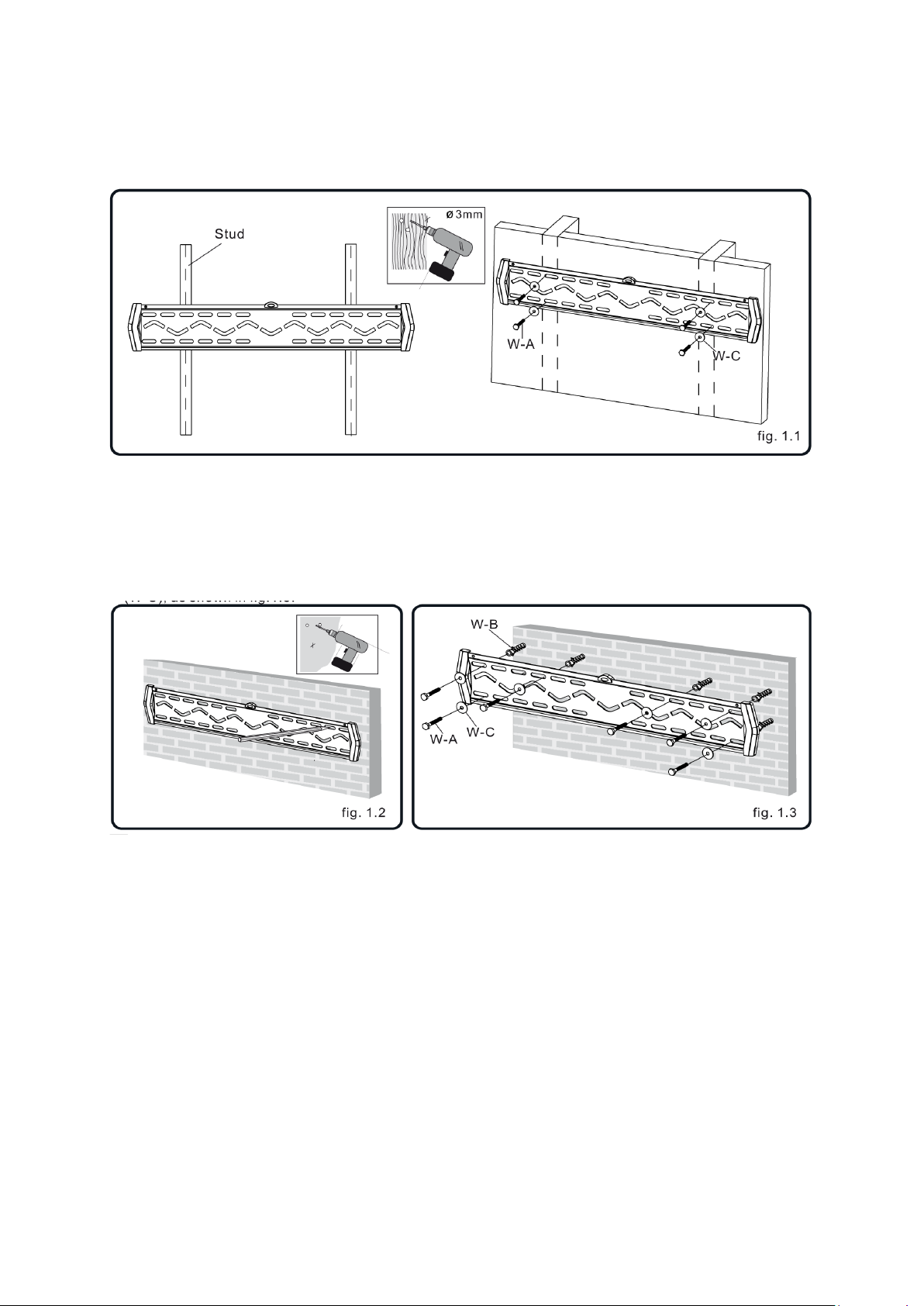

1.a montáž do dřeva: postupujte dle obrázku. Uistite sa po inštalaci, že držák je bezpečne umístněn.
1. B montáž do zdi: Dle diagramu číslo 1.2 a 1.3 vyvrtejte do zdi otvory potřebného rozměru.
Následně připevníte hlavní část držáku na zeď (obrázek 1.3). Ujistěte se, že je přimontovaný
pevně
2. Instalace adaptéru: Nejdříve přesně změřte průměr skrutky do zadní časti Vaší TV. Když
narazíte na jakékoliv překážky, hned přerušte instalaci. Jakmile určíte správný průměr,
podívejte se na příslušné diagramy níže. Provlečte skrutku skrz příslušnou podložku, závěsný
Page 4
držák obrazovky, podložku a nakonec skrz TV. Ujistěte se, že držáky jsou namontované rovně
a pevně drží

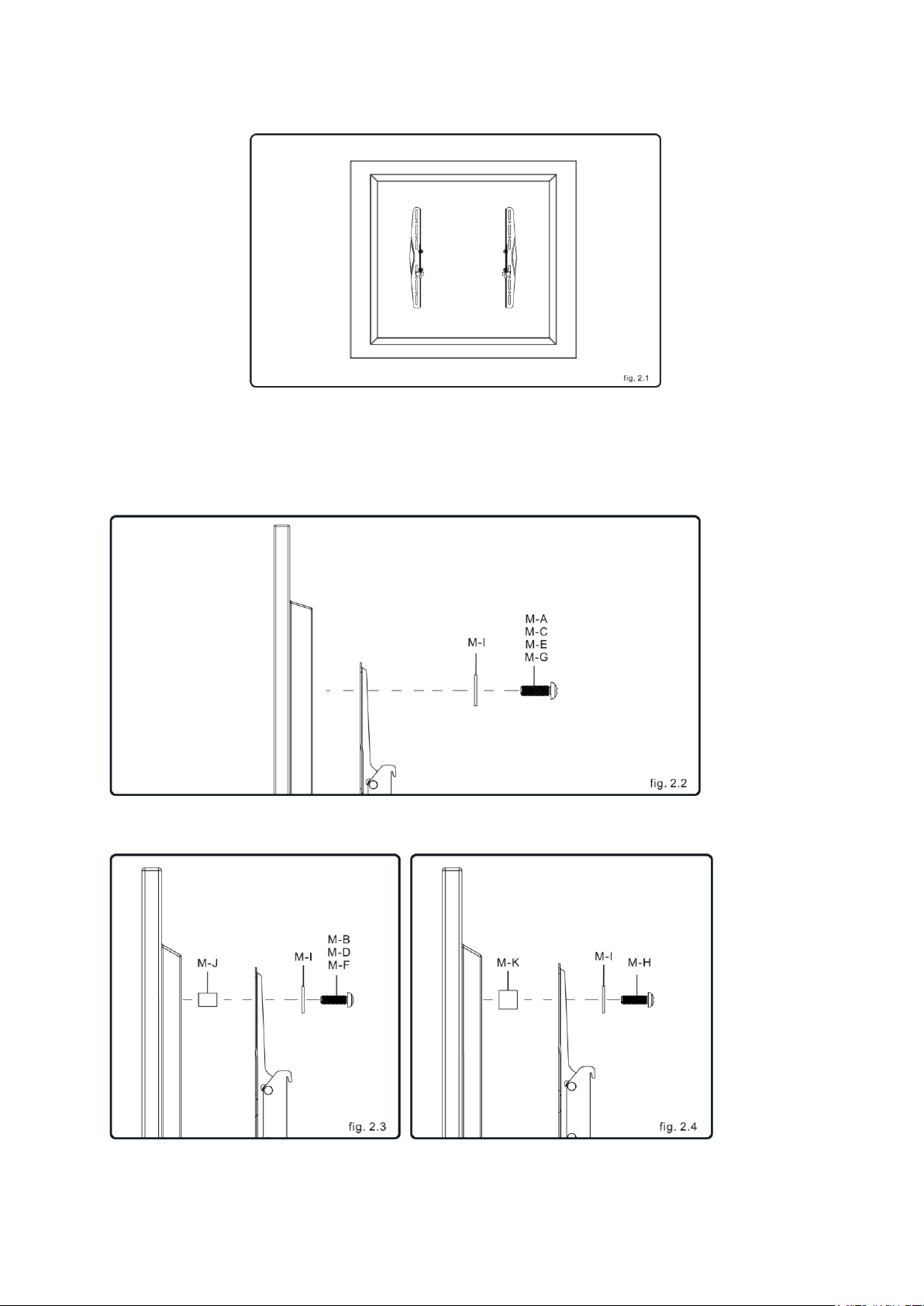

2. Pokud máte zadní část obrazovky rovnou, použijte obrázek 2.2 pokud je oblý, použijte
obrázek 2.3 a 2.4.
Page 5

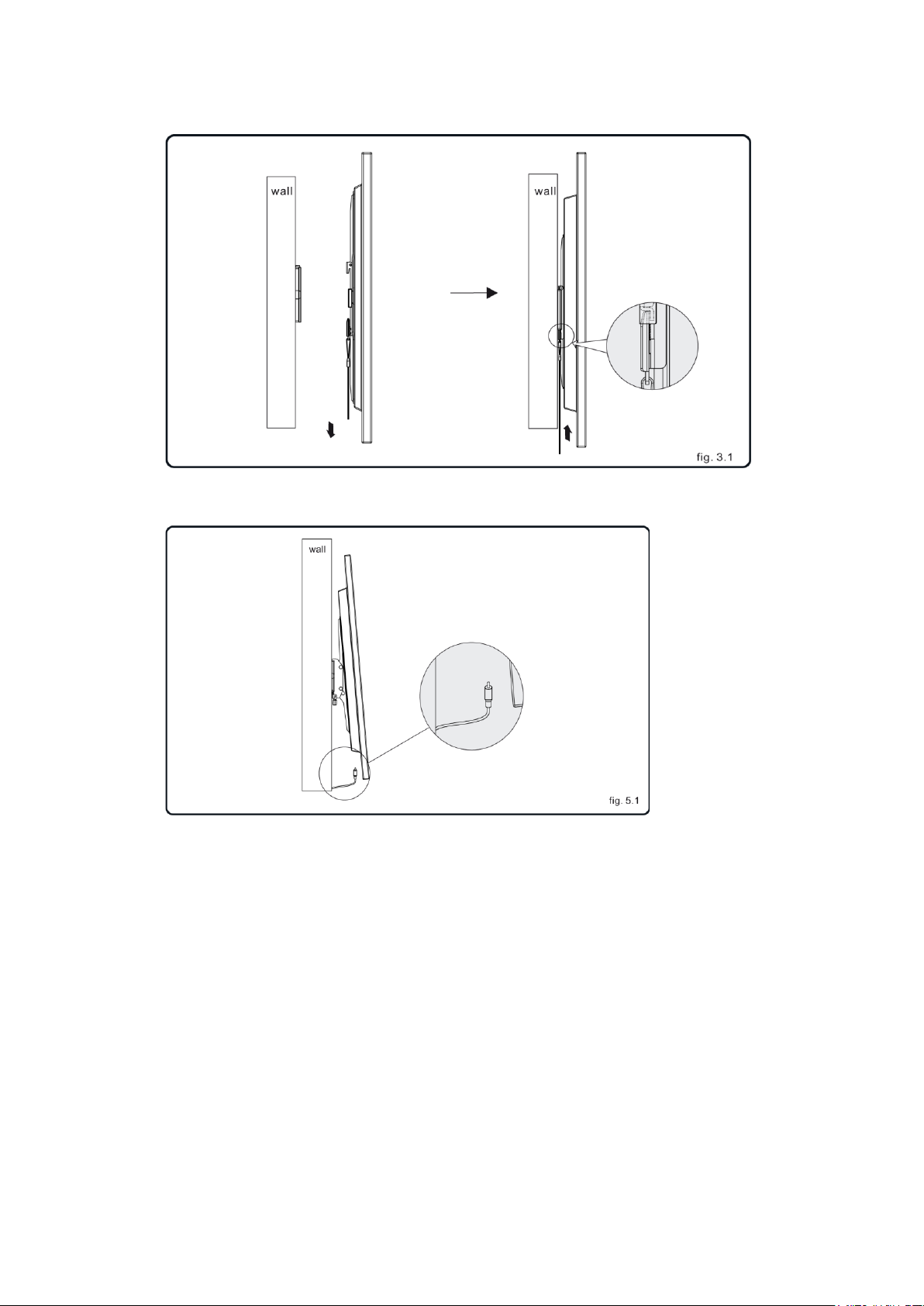

3. Dva lidé opatrně uminstní obrazovku s nainstalovaným držákem do držáku na stěně.
Kabel manažment

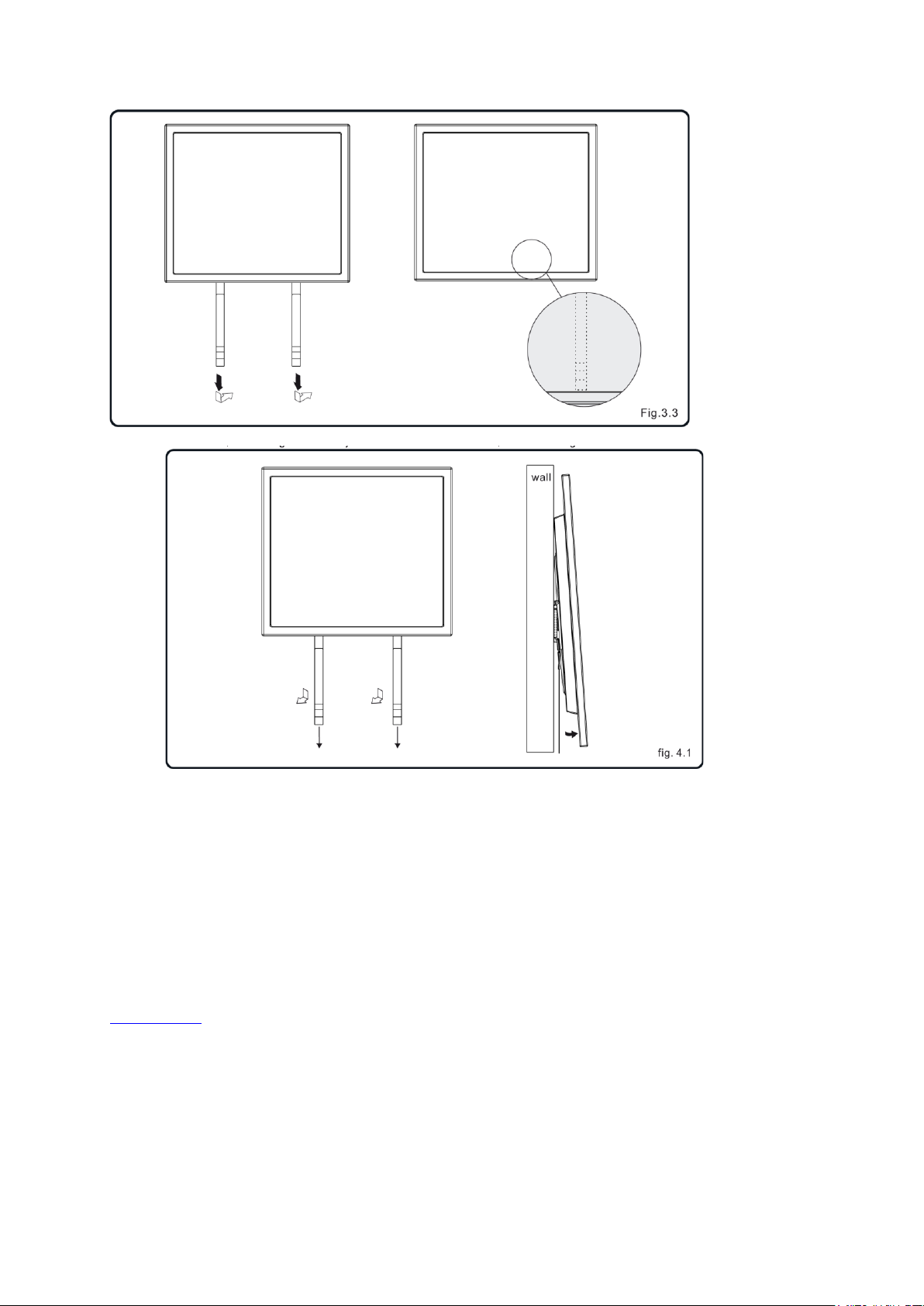

Potáhnutím šňůr uzamknete pojistku (potáhnout musíte obě najednou) - jako obr. 3.3. Při
demontáži postupujte podle obrázku 4.1.
Page 6
UPOZORNĚNÍ: Po osazení se ujistěte, že držák je osazen na stěně bezpečně a stabilně. I
během používání kontrolujte, zda šrouby nejsou po čase uvolněné. Pokud si při instalaci
nejste jisti, kontaktujte prodejce.
DOVOZCE:
GERDA SK, s.r.o.
Šusteková 49, Bratislava 851 04
Slovensko
www.rott.sk
