HYGROMER® - MP 400 A
Meteorologie - Fühler
Capteurs météorologique
Meteorology probe
Bedienungsanleitung
Mode d’emploi
Operating Instructions
InstructionManual_ML_MP400_V2.doc
Inhalt / Contenu / Contents
1. Einführung................................................................................................................................................ 2
2. Inbetriebnahme......................................................................................................................................... 2
3. Durchführung von Messungen................................................................................................................. 2
4. Fehlerquellen............................................................................................................................................ 3
5. Garantie.................................................................................................................................................... 3
6. Unterhalt und Service............................................................................................................................... 3
6.1 Temperatur ......................................................................................................................................... 3
6.2 Feuchte............................................................................................................................................... 3
6.3 Verschmutzung................................................................................................................................... 4
7. Zubehör und Ersatzteile........................................................................................................................... 5
8. Technische Daten Typenreihe MP 400A.................................................................................................. 5
8.1 Steckerbelegung................................................................................................................................. 5
8.2 Anschlusskabel ohne Stecker............................................................................................................. 6

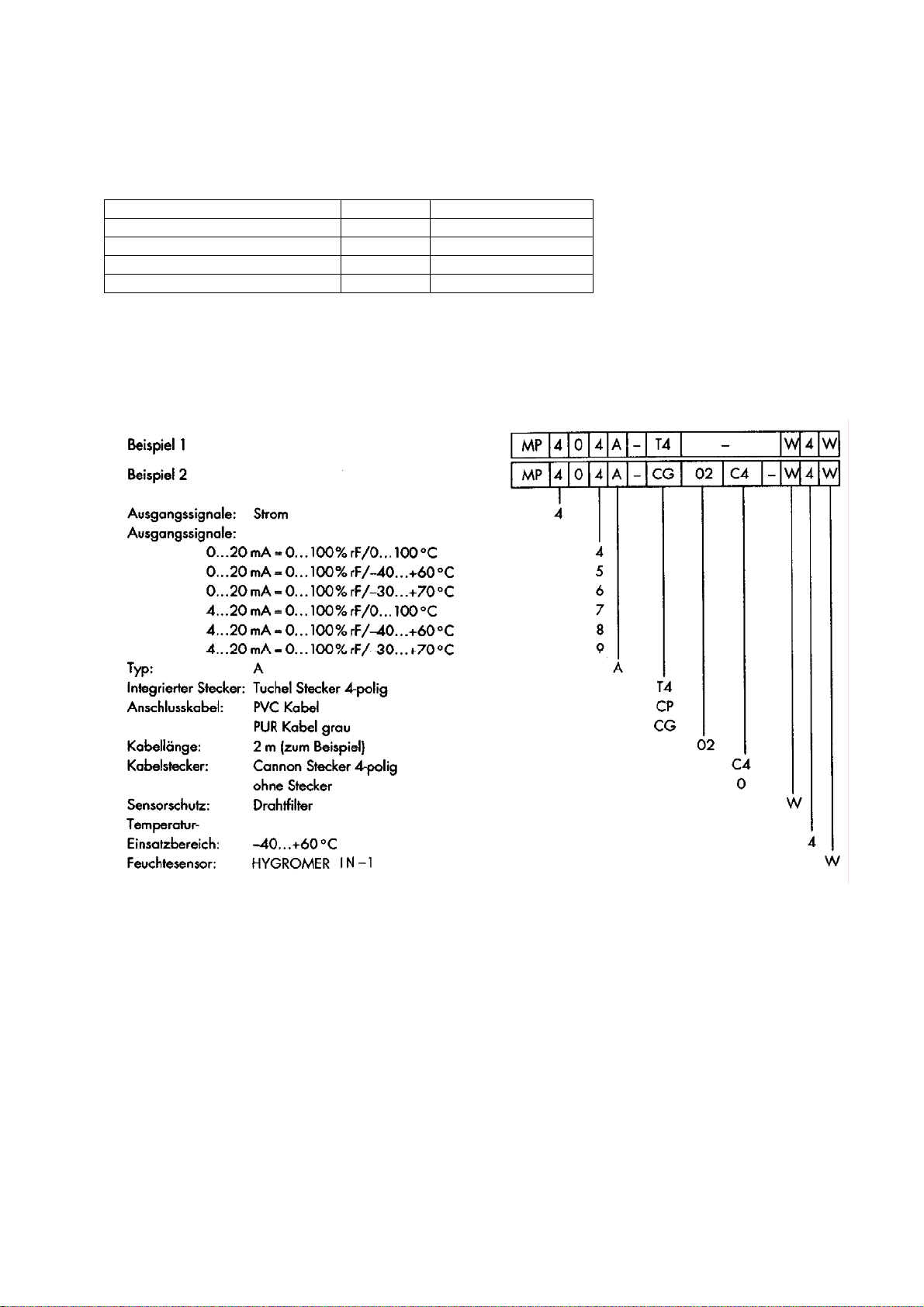

8.3 Erläuterung der Artikelnummer (Bestellnummer)............................................................................... 6
1. Introduction............................................................................................................................................... 7
2. Mise en service......................................................................................................................................... 7
3. Exécution de mesures.............................................................................................................................. 7
4. Sources d' erreurs.................................................................................................................................... 8
5. Garantie.................................................................................................................................................... 8
6. Entretien et service................................................................................................................................... 8
6.1 Température ....................................................................................................................................... 8
6.2 Humidité.............................................................................................................................................. 8
6.3 Encrassement..................................................................................................................................... 9
7. Accessoires et pièces de rechange.......................................................................................................... 9
8. Caractéristiques techniques Série MP 400A.......................................................................................... 10
8.1 Raccordement du connecteur........................................................................................................... 10
8.2 Câbles de raccordement sans connecteur....................................................................................... 11
8.3 Explication du no d'article (no de commande).................................................................................. 11
1. Introduction............................................................................................................................................. 12
2. Start-up................................................................................................................................................... 12
3. Performance of measurements.............................................................................................................. 12
4. Sources of errors.................................................................................................................................... 13
5. Warranty.................................................................................................................................................13
6. Maintenance and service ....................................................................................................................... 13
6.1 Temperature ..................................................................................................................................... 13
6.2 Humidity............................................................................................................................................ 13
6.3 Contamination................................................................................................................................... 14
7. Accessories and spare parts.................................................................................................................. 14
8. Technical data MP 400A series.............................................................................................................. 15
8.1 Connector wiring............................................................................................................................... 15
8.2 Connection cables without connectors............................................................................................. 16
8.3 Explanation of the article numbers (order no) .................................................................................. 16
InstructionManual_ML_MP400_V2.doc
1. Einführung
Mit dem HYGROMER® -Meteorologie- Fühler MP 400A zur Messung der Feuchte und Temperatur haben
Sie ein Präzisionsmessgerät erworben, das eine mehr als 25- jährige Erfahrung der Firma ROTRO NIC
AG auf diesem Spezialgebiet verkörpert.
Durch den HYGROMER
®
- Sensor IN-1 wird eine spezielle Resistenz gegen Luftschadstoffe erzi elt, die in
Verbindung mit der ausgeklügelten Elektronik eine hervorragende Messgenauigkeit garantiert.
Bei Beachtung der nachfolgend aufgeführten Hinweise wird eine jahrelange einwandfreie Funktion und
Langzeitstabilität des Fühlers und dadurch eine zuverlässige Messung siche rge stellt.
Der HYGROMER
®
-Meteorologie- Fühler ist ein kombinierter Feuchte- und Temperaturfühl er für den
Einsatz in der Meteorologie und ähnlich anspruchsvollen Anwendungen, wie beispielsweise in Tunnels,
bei Autobahnen und Flughäfen etc.
Mit Ausnahme des Sensorelementes ist der HYGROMER
®
-Meteorologie-Fühler gegen das unbeabsichtigte Eindringen von Feuchte geschützt. Sein linearer Stromausgang wurde auf die Bedürfnisse von
Datensammelsystemen und Datenübermittlern abgestimmt.
Wir übernehmen für Schäden und Störungen, die sich aus der Nichtbeachtung dieser Bedienungsanleitung ergeben, keine Haftung.
Sie können weitere Exemplare dieser Bedienungsanleitung bei ROTRONIC AG oder einem u nserer
Vertreter beziehen.
2. Inbetriebnahme
Mit dem standardmässig eingebauten 4-poligen Tuchel- Stecker lassen sich di e HYGROMER®
Meteorologie- Fühler an externe Stromversorgungen und Signalauswertungen anschlie ssen.
(Anschluss-Schema siehe Kapitel 8)
Der Fühler muss vor Spritzwasser und Regen geschützt werden. Ein Wetter- und Strahlungsschutz ist al s
Zubehör bei ROTRONIC AG erhältlich. Ab einer Luftgeschwindigkeit von ca. 20 m/s. ist ein zusätzlicher
Windschutz erforderlich, da sonst die Sensoren beschädigt werden können.
Hinweis!
Falsche Versorgungsspannungen können den Fühler zerstören!
3. Durchführung von Messungen
Die HYGROMER® - Meteorologie-Fühler (relative Feuchte und Temperatur) sind bei der Auslieferung
justiert, weshalb sich eine Kontrolle bei Erhalt des Gerätes erübrigt.
Eine halbe Sekunde nach dem Anlegen der Versorgungsspannung ist der Fühler betriebsbereit.
Wichtig!
Bevor eine zuverlässige Messung durchgeführt werden kann, müssen Messfühler und zu messende s
Medium im Temperatur- und Feuchtegleichgewicht sein.
Beispiel: Bei 50 %rF und 23 °C verursacht eine Temperaturdifferenz von 1 K (zwischen Sensor und dem
zu messenden Medium) einen Feuchtefehler von ca. 3 %rF!
Die notwendige Angleichzeit, die bis zu 30 Minuten dauern kann, ist von mehreren Faktoren abhängig:
- Grösse der Feuchte- und Temperaturabweichung von Fühler und Medium vor Messbeginn.
- Veränderung der Messgrössen während der Einstellzeit.
Die Feuchtemessung liefert ein besseres Bild über den Fortgang der Akklimatisation, da sie sehr viel
rascher und empfindlicher reagiert als die Temperaturmessung. Die 1/10 Prozent - Anzeige eignet sich
deshalb gut als Trendanzeige. Wenn die Anzeige um einen Mittelwert pendelt, ist die Anpassung
abgeschlossen.
Durch den speziell für den HYGROMER
Sensor ist eine weitgehende Unempfindlichkeit gegen chemische Einflüsse weit über den MAK-WerteBereich hinaus gewährleistet.
®
- Meteorologie-Fühler entwickelten HYGROMER
®
IN-1 -
InstructionManual_ML_MP400_V2.doc
4. Fehlerquellen
Feuchtemessungen sind sehr empfindlich auf verschiedene Einflüsse:
- Temperaturfehler
durch zu kurze Angleichzeit, Sonneneinstrahlung während der Messung, Heizung, kalte
Aussenwand, Luftzug (z.B. Ventilatoren), abstrahlende Hand- und/oder Körperwärme usw.
- Feuchtefehler
durch Dampf, Wasserspritzer, Tropfwasser oder Kondensation am Sensor usw. Jedoch wird die
Reproduzierbarkeit und Langzeitstabilität dadurch nicht beeinträchtigt, auch wenn der Fühler über
längere Zeit einer hohen Feuchte oder Sättigung mit Wasserdampf ausgesetzt wurde.
- Verschmutzung
des Feuchtesensors kann durch Verwendung eines entsprechenden Filters weitgehend ver-
mieden werden. Die Filter sind, abhängig vom Verschmutzungsgrad des Messo r tes, periodisch zu
reinigen oder zu ersetzen.
Hinweis!
Der Sensor ist gegen Chemikalien unempfindlich, soweit sie in den üblichen Konzentrationen (MAKWerte = Maximale Arbeitsplatz- Konzentration) auftreten. Bei höheren Konzentrationen oder
Kontaktmöglichkeiten mit flüssigen Chemikalien ist in jedem Fall eine Rücksprache mit dem Hersteller
notwendig!
5. Garantie
Für nachweisbare Material- und Fabrikationsfehler beträgt die Werksgarantie 12 Monate ab
Auslieferdatum. Einzelheiten sind den «Allgemeinen Verkaufs- und Lieferbedingungen» zu entnehmen.
Beim Einsatz dieses Gerätes in nicht vorgesehenen Anwendungen übernehme n wir keine Haftung.
6. Unterhalt und Service
6.1 Temperatur
Die Fühler sind bei der Auslieferung justiert. Eine Temperatur- Nachjustierung ist normalerweise nicht
erforderlich. Bei Zweifeln an der korrekten Justierung wenden Sie sich an ROTRONIC AG.
6.2 Feuchte
Die Fühler sind bei der Auslieferung bei 35 %, 80 % und 10 %rF justiert. Dies ergibt eine optimale
Genauigkeit über den vollen Messbereich. Wir empfehlen Ihnen, zur Erhaltung dieser Genauigkeit den
Fühler mindestens einmal im Jahr einer Überprüfung zu unterziehen. Benutzen Sie dazu nur die
ROTRONIC- Feuchtenormale!
Diese Feuchtenormale bestehen aus ungesättigten Salzlösungen, welche unbegrenzt haltba r sind.
Vorsicht!
Die ROTRONIC- Feuchtenormale (CH-Giftklasse 3) sind für den Menschen normalerweise nicht
gefährlich, können jedoch bei empfindlichen Personen Hautreizungen hervorrufen. Bei Berührung mit der
Haut oder den Augen ist die Lösung deshalb sofort gründlich mit viel Wasser auszuwaschen. Die
ROTRONIC- Feuchtenormale dürfen nicht eingenommen werden!
Die zu Ihrem Fühlertyp passende Kalibriervorrichtung für die Kalibrierung und Justierung und die
benötigten Feuchtenormale erhalten Sie als Zubehör bei ROTRONIC AG oder ei nem unserer Vertreter.
InstructionManual_ML_MP400_V2.doc
Definitionen:
p
g
Kalibrierung = Kontrollmessung mit einem ROTRONIC- Feuchtenormal
Justierung = Kalibrierung + zusätzlich Neuabgleich des Fühlers auf den Sollwert.
Es ist notwendig, während der Kalibrierung die folgenden Regeln zu beachten:
a) Kalibrieren Sie in einem Raum mit konstanter Temperatur (möglichst 23 °C (±2 °C) und
vermeiden Sie jeglichen thermischen Einfluss, welcher die Messung beeinflussen könnte:
Luftzug, Sonnenstrahlen, Heizung, Ventilator etc.!
b) legen Sie den Fühler und vor allem dessen Kalibriervorrichtung auf eine isolierende Unterlage
(z.B. den Deckel des Kalibriersets, damit eine optimale Temperaturangleichung erfolgen kann.
c) Beginnen Sie mit dem Kalibrierpunkt 35 %rF (Potentiometer H35) und justieren Sie
anschliessend mit einer 2. und 3. Kalibrierung die Punkte 80 %rF (Potentiometer H80) und
10% rF (Potentiometer Hmin)
Kalibrierschritte:
1. Unterteil (Schale) der Kalibriervorrichtung abschrauben.
2. Sensorschutz des Fühlers abschrauben und Kalibriervorrichtung auf
den Fühler aufschrauben. Vorsichtig vorgehen, damit die
Sensoren nicht beschädigt werden!
3. Die 3 kleinen Schrauben am Fühlergehäuse entfernen und Print
herausziehen.
4. Eine Textilscheibe in die Schale einlegen.
5. Ampulle schütteln bis sich die gesamte Flüssigkeit im dicken Teil der
Ampulle befindet.
6. Ampullenhals an der Sollbruchstelle (weisse Linie) abbrechen und
den ganzen Inhalt in die Mitte der Textilscheibe entleeren (evt. etwas
klopfen).
7. Schale sofort von unten in die Kalibriervorrichtung einschrauben.
8. Kalibriervorrichtung auf die isolierende Unterlage legen und
mindestens 1 Stunde liegen lassen.
9. Anzeige kontrollieren; wenn nötig mit einem kleinen Schrauben-
zieher am zugehörigen Potentiometer nachjustieren. (siehe
nebenstehende Grafik).
10. Schale aus der Kalibriervorrichtung herausschrauben.
11. Textilscheibe entfernen und mit dem Hauskehricht entsorgen. (Die
Textilscheiben sind für einen einmaligen Gebrauch ausgelegt und
dürfen auf keinen Fall wieder verwendet werden).
12. Schale gründlich unter fliessendem Wasser ausspülen und sorgfältig
trocknen.
13. Je nachdem, welche Kalibriermethode Sie gewählt haben
wiederholen Sie den Vorgang von Punkt 4 bis Punkt 12 mit den
entsprechenden Feuchtenormalen.
14. Den Print wieder in das Gehäuse einschieben und verschrauben.
15. Kalibriervorrichtung vorsichtig entfernen und Sensorschutz wieder
aufschrauben.

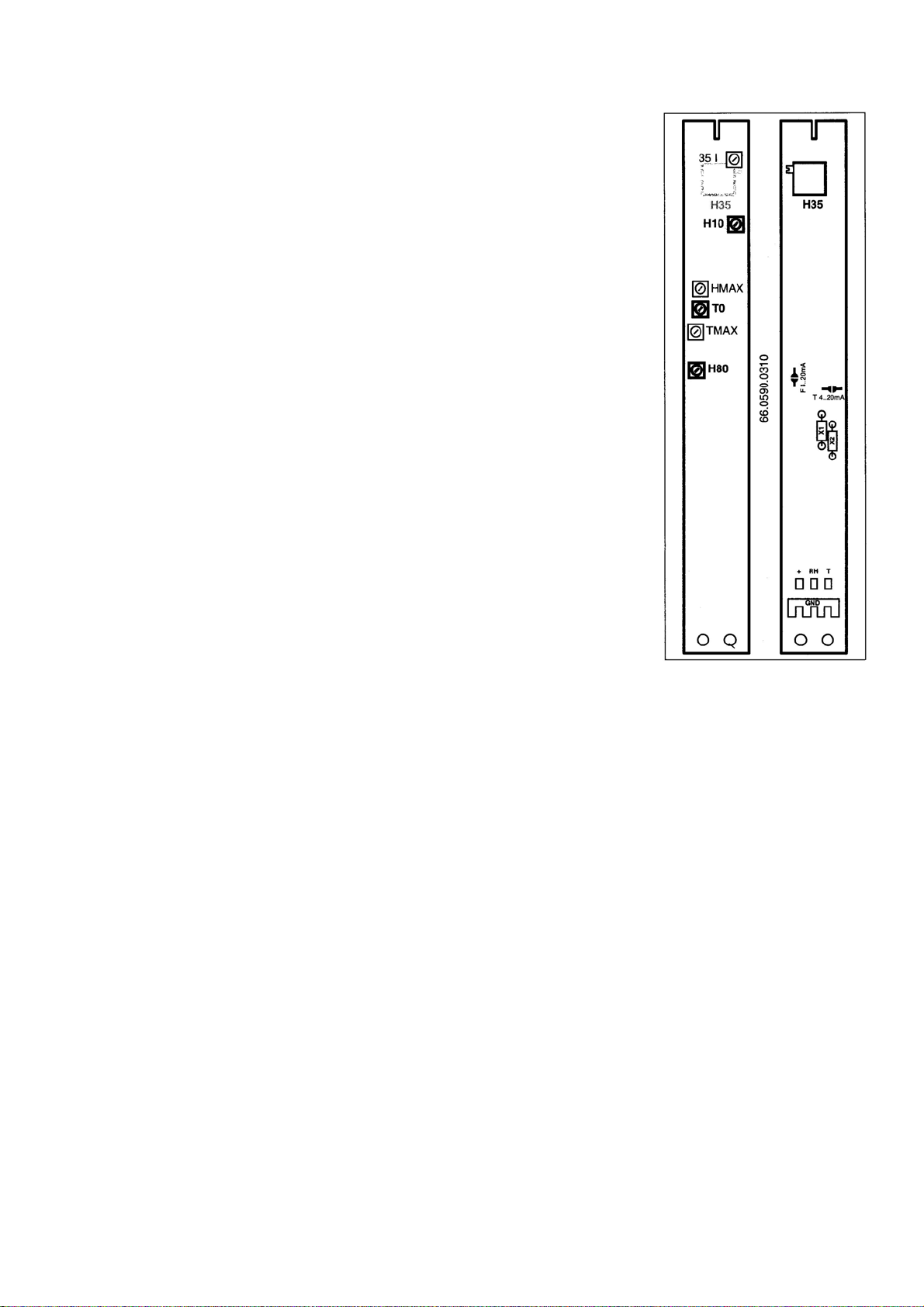

Komponentenseite Lötseite
Côté composants Côté soudures
Com
onent side Solderin
side
6.3 Verschmutzung
Verschmutzte Filter können Messfehler verursachen und die Angleichzeit verlängern.
Abhängig vom Verschmutzungsgrad des Filters, ist dieses periodisch zu reinigen oder wenn nötig zu
ersetzen. Um die Sensoren nicht zu beschädigen, ist das Filter für die Reinigung abzuschrauben.
Reinigen Sie das Filter mit Seifenwasser, Alkohol oder einem für die Entfernung der Verschmutzung
geeigneten Reinigungsmittel und spülen Sie am Schluss gründlich mit Wasser. Schrauben Sie das Filter
erst wieder auf den Fühler, wenn es völlig trocken ist. Filter, die sich nicht mehr reinigen lassen, sind
durch Neue zu ersetzen. Sollten trotz Schutzfilter die Sensoren stark verschmutzen, so empfehlen wir,
diese durch unsere Serviceabteilung ersetzen zu lassen.
InstructionManual_ML_MP400_V2.doc
7. Zubehör und Ersatzteile
Verwenden Sie nur Originalzubehör und Ersatzteile aus unserem aktuellen Verka ufskatalog
«FEUCHTE- UND TEMPERATURMESSUNG».

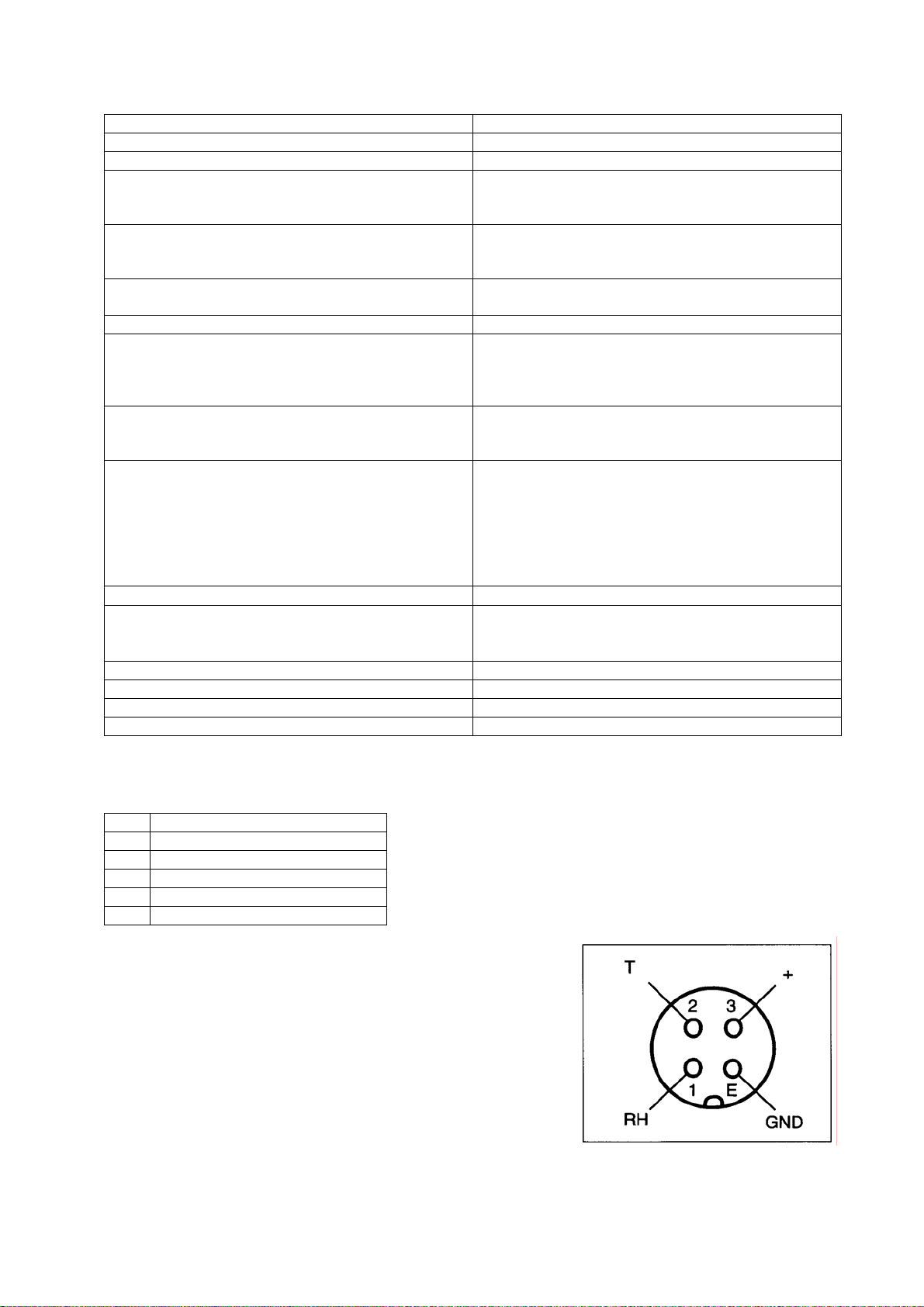

8. Technische Daten Typenreihe MP 400A
Feuchte- Sensor ROTRONIC-HYGROMER® IN-1
Temperatur-Sensor RTD Pt 100 1/3 DIN
Einsatzbereiche: Feuchte 0...100 %rF / Temperatur -40...+60 °C
Genauigkeit bei 23°C:
Feuchte
Temperatur
Reproduzierbarkeit:
Feuchte
Temperatur
Langzeitstabilität Feuchte
typisch bei Normalbedingungen
Zeitkonstante bei 23°C und 1 m/s Luftbewegung: Feuchte< 10 s / Temperatur < 15 s
Justierpunkte(Potentiometer)
Feuchte
Begrenzung 100%
Temperatur
Ausgangssignal Feuchte:
MP404A, MP405A, MP406A
MP407A, MP408A, MP409A
Ausgangssignal Temperatur:
MP404A
MP405A
MP406A
MP407A
MP408A
MP409A
Bürde pro Ausgang
Speisespannung: MP402A & MP403A:
Übrige Modelle
Beispiel: Bürde 100 Ω:
Max. Stromaufnahme 50 mA
Fühleranschluss(Standard) Tuchel- Stecker 4-polig
Sensorschutz: Drahtfilter
Gewicht 70 g
±1.5 %rF(5...95 %rF) : ±2.5 %rF <5 %, > 95 % rF)
±0,3 °C
< 0,5 %rF
< 0,1°C
< 1 % rF /Jahr
35%,80%,10%
Hmax
Tmin, Tmax
0...20 mA = 0...100 %rF
4...20 mA = 0...100 %rF
0...20 mA = 0...100 °C
0...20 mA = -40...60 °C
0...20 mA = -30...70 °C
4...20 mA = 0...100 °C
4...20 mA = -40...60 °C
4...20 mA = -30...70 °C
<500 Ω
8 +(0.02*Bürde) VDC; max 26.5 VDC
Min. 5 +(0.02*Bürde) VDC; max. 26.5 VDC
5+(0.02*100) VDC = 7 VDC
8.1 Steckerbelegung
Anschlussbezeichnungen
+ Speisespannung + VDC
GND gemeinsame Masse (-),- VDC
RH Feuchte (+)
T Temperatur (+)
Ansicht der Anschlussseite des Gegensteckers
Standardausführung mit Tuchel- Stecker 7-polig
Beispiel: MP404A-T4-W4W
InstructionManual_ML_MP400_V2.doc
8.2 Anschlusskabel ohne Stecker
Code CP PVC- Kabel
Code CG PUR- Kabel grau
Beispiel: MP404A-CG02...
Draht- Farbe
Speisespannung + VDC grün
relative Feuchte % RH(+) weiss
Temperatur T (+) braun
gemeinsame Masse(-) - VDC GND Schirm
8.3 Erläuterung der Artikelnummer (Bestellnummer)
InstructionManual_ML_MP400_V2.doc
1. Introduction
Avec le capteur météorologique HYGROMER® MP 400A destiné à mesurer l'humidité et la
température, vous avez acheté un appareil de mesure de précision qui incarne l'expérience de plus de 25
ans de la Société ROTRONIC AG dans ce domaine particulier.
Grâce à l'élément sensible HYGROMER
®
IN-1, on obtient une résistance particulière contre les produits
de pollution atmosphériques qui, combinée avec l'électronique bien pen sée, garantit une excellente
précision de mesure.
Si l'on respecte les consignes ci-dessous, un fonctionnement parfait durant de longues années et une
stabilité à long terme du capteur, et, de ce fait, une mesure fiable, sont assurés.
Le capteur météorologique HYGROMER
®
est un capteur d'humidité et de température destiné à être
utilisé en météorologie et dans d'autres domaines présentant des exigences simi laires, comme, par
exemple, les tunnels, les autoroutes et les aéroports etc.
A l'exception de l'élément sensible, le capteur HYGROMER
®
météorologique est protégé contre la
pénétration accidentelle d'humidité. Sa sortie de tension linéaire a été adaptée aux besoins des systèmes
de collecte et de transmission de données.
Nous n'assumons aucune responsabilité pour des dommages et des défauts qui proviennent du
non-respect de ces instructions de service.
Vous pouvez vous procurer d'autres exemplaires de ces instructions de service auprès de ROTRONIC
AG ou de l'un de nos représentants.
2. Mise en service
A l'aide du connecteur type Tuchel à 4 pôles intégré en standard, les capteurs météorologiques
HYGROMER
collecte de données. (Schéma de raccordement, voir chapitre 8. )
Le capteur doit être protégé contre les projections d'eau et contre la pluie. Chez ROTRONIC AG, une
protection contre les intempéries et les rayonnements est disponible comme accessoire. Pour une vitesse
de l'air supérieure à environ 20 mis une protection supplémentaire est néce ssaire, l'élément sensible
pouvant sinon être endommagé.
Important!
De fausses tensions d'alimentation et des charges trop élevées des sorties peuvent détruire le capteur!
®
peuvent être raccordés à des alimentations électriques externes et à des systèmes de
3. Exécution de mesures
Les capteurs météorologiques HYGROMER® (humidité relative et température) sont ajustés avant
leur livraison, c'est pourquoi il est superflu de procéder à un contrôle à la réception de l'appareil.
Une demi- seconde après la mise sous tension, le capteur est prêt à fonctionner.
Important!
Avant de pouvoir effectuer une mesure fiable, il faut que le capteur de mesure et le milieu à mesurer
soient en équilibre de température et d'humidité.
Exemple: A 50 % d'humidité relative et à 23 °C, une différence de température de 1 K (entre l'élément
sensible et le milieu à mesurer) donne une erreur d'humidité de env. 3 %HR!
Le temps d'égalisation nécessaire, qui peut durer jusqu'à 30 minutes, dépend de plusieurs facteurs:
- L'importance de l'écart d'humidité et de température du capteur et du milieu avant le commencement de
la mesure.
- La variation des valeurs de mesure pendant le temps de réglage.
La mesure d'humidité fournit une meilleure image du progrès de l'acclimatation, car elle ré agit bien plus
rapidement et plus sensiblement que la mesure de température. L'affichage de 1/10 pourcent convient
donc bien à l'affichage de la tendance. Lorsque l'affichage oscille autour d'une valeur moyenne,
l'égalisation est terminée.
L'élément sensible HYGROMER
météorologique HYGROMER
largement la gamme des valeurs MAK (= la concentration maximale de travail).
®
IN-1, qui a été mis au point spécialement pour le capteur
®
, garantit une forte insensibilité aux influences chimiques dépassant
InstructionManual_ML_MP400_V2.doc
4. Sources d'erreurs
Les mesures d'humidité sont très sensibles à diverses influences:
- Erreurs de température
dues à un temps d'égalisation trop court, à l'ensoleillement au co urs de la mesure, au chauffage, à
des murs extérieurs froids, au courant d'air (p. ex. ventilateurs), au rayonnement de la chaleur des
mains et/ou du corps, etc.
- Erreurs d'humidité
dues à la vapeur, aux projections d'eau, à l'eau d'égouttage ou à la condensation sur l'éléme nt
sensible etc. Cependant, la reproductibilité et la stabilité à long terme ne sont pas affectées par ces
facteurs, même si le capteur à été exposé relativement longtemps à une forte humidité ou
saturation de vapeur.
- L'encrassement
du capteur peut être évité dans une large mesure en utilisant un filtre adéquat. Les filtres doivent
être nettoyés ou remplacés périodiquement en fonction du degré de saleté de l'endroit où l' on
effectue des mesures.
Important!
Le capteur est insensible aux produits chimiques quand ceux-ci sont présents dans leurs co ncentrations
usuelles (valeurs MAK = la concentration maximale de travail). En cas de concentrations plus fortes ou
de possibilités de contact avec des produits chimiques liquides, il est dans tous les cas né cessaire d'en
parler avec le fabricant!
5. Garantie
La garantie de l'usine pour les vices de matière et de fabrication dont on peut apporter la preuve dure 12
mois à compter de la date de livraison. Les détails sont mentionnés dans les «Conditions générales de
vente et de livraison».
Nous n'assumons pas de garantie lorsque cet appareil est utilisé dans des applications non prévues.
6. Entretien et service
6.1 Température
Les capteurs sont ajustés avant leur livraison. Normalement, il n'est pas nécessaire de procéder à un
réajustage de température. En cas de doutes, ROTRONIC AG, ou l'un de nos représentants, vous
donneront les renseignements nécessaires.
6.2 Humidité
Avant la livraison, les capteurs sont ajustés sur 35 %, 80 % et 10 %HR. Ceci donne une précision
optimale sur l'ensemble de la gamme de mesure. Afin de maintenir cette précision, nous conseillons de
faire subir un contrôle au capteur au moins une fois par an.
A cet effet, utilisez uniquement les étalons d'humidité de ROTRONIC AG!
Ces étalons d'humidité se composent de solutions salines non saturées dont la conservation est illimitée.
Important!
Normalement, les étalons d'humidité de ROTRONIC AG (classe de toxicité CH 3) ne sont pa s dangereux
pour l'homme mais ils peuvent provoquer des irritations de la peau. En cas de contact avec la peau ou
les yeux, il faut donc immédiatement rincer soigneusement avec beaucoup d'eau. Ne pas avaler les
étalons d'humidité de ROTRONIC AG!
Vous pouvez vous procurer comme accessoires le dispositif de calibrage qui convient à votre type de
capteur pour le calibrage et l'ajustage, et les étalons d'humidité nécessaires, auprès de ROTRONIC AG
ou de l'un de nos représentants.
Définitions:
Calibrage = Mesure de contrôle à l'aide d'un étalon d'humidité de ROTRO NIC AG
Ajustage = Calibrage + procéder en plus à une nouvelle égalisation du capteur par rapport à la valeur
prescrite.
InstructionManual_ML_MP400_V2.doc
Au cours du calibrage, il est nécessaire d'observer les règles suivantes:
p
g
a) Calibrez dans un local ayant une température constante (si possible 23°C ±2°C) et évitez toute
influence thermique qui pourrait avoir un impact sur la mesure: courant d'air, ensoleillement,
chauffage, ventilateur etc. 1
b) Posez le capteur et, avant tout, son dispositif de calibrage sur un support isolant (p. ex. sur le
couvercle du set de calibrage), afin qu'une égalisation de température optimale puisse avoir lieu.
c) Commencez par le point de calibrage 35 %HR (potentiomètre H35) et ajustez ensuite, au cours
d'un 2ème et d'un 3ème calibrage, les points 80 %HR (potentiomètre H80) et 10 %HR
(potentiomètre Hmin).
Etapes du calibrage:
1. Dévissez la partie inférieure (coupe) du dispositif de calibrage.
2. Dévissez la protection de l'élément sensible du capteur et vissez le
dispositif de calibrage sur le capteur. Procédez avec prudence afin
que les éléments sensibles ne soient pas endommagés!
3. Enlevez les 3 petites vis du boîtier du capteur et retirez le circuit
imprimé.
4. Posez un tampon dans la coupe du dispositif de calibrage.
5. Secouez l'ampoule jusqu'à ce que tout le liquide se trouve dans la
partie large de l'ampoule.
6. Cassez le goulot de l'ampoule à l'endroit prévu à cet effet (ligne
blanche) et videz tout le contenu au milieu du tampon (éventuelle-
ment, tapotez légèrement)
7. Vissez immédiatement la coupe, par le dessous, dans le dispositif
de calibrage.
8. Posez le dispositif de calibrage sur le support isolant et le laissez
en place pendant 1 heure au moins.
9. Contrôlez l'affichage: si nécessaire, réajustez à l'aide d'un petit
tournevis sur le potentiomètre correspondant (voir graphique)
10. Dévissez et retirez la coupe du dispositif de calibrage.
11. Enlevez le tampon et le jetez dans les ordures ménagères. (les
tampons sont prévus pour être utilisés une seule fois et ne doivent
en aucun cas être réutilisés.)
12. Rincez abondamment la coupe à l'eau courante et la séchez avec
soin.
13. Selon la méthode de calibrage que vous avez choisie, renouvelez
l'opération du point 4 au point 12 avec les étalons d'humidité
correspondants.
14. Réintroduisez le circuit imprimé dans le boîtier et revissez.
15. Enlevez avec précaution le dispositif de calibrage et revissez la
protection de l'élément sensible.
Komponentenseite Lötseite
Côté composants Côté soudures
Com
onent side Solderin
6.3 Encrassement
Des filtres encrassés peuvent provoquer des erreurs de mesure et prolonger le temps d'égalisation.
En fonction du degré d'encrassement du filtre, il faut le nettoyer périodiquement et le remplacer si
nécessaire.
Afin de ne pas endommager les éléments sensibles, il faut dévisser le filtre pour procéder au nettoyage.
Nettoyez le filtre à l'aide d'eau savonneuse, d'alcool ou d'un produit de nettoyage qui convient pour
enlever la saleté et, à la fin, rincez abondamment à l'eau.
Ne revissez pas le filtre sur le capteur avant qu'il ne soit complètement sec. Il convient de remplacer par
des filtres neufs les filtres qui ne peuvent plus être nettoyés.
Si, malgré les filtres protecteurs, les éléments sensibles s'encrassent beaucoup, nous vous conseillons
de les faire remplacer par notre service après-vente.
side
7. Accessoires et pièces de rechange
Utilisez uniquement les accessoires et pièces détachées originaux de notre actuel catalogue de vente
"MESURE DE l'HUMIDITÉ ET DE LA TEMPÉRATURE".
InstructionManual_ML_MP400_V2.doc
8. Caractéristiques techniques Série MP 400A
Elément sensible d'humidité ROTRONIC-HYGROMER® IN-1
Elément sensible de température RTD Pt 100 1/3DIN
Gamme d'utilisation: Humidité / 0...100 %HR Température -40...+60 °C
Précision à 23°C:
Humidité :
Température
Reproductibilité:
Humidité
Température
Stabilité à long terme, Humidité
typique sous conditions normales
Constante de temps à 23 °C et vitesse d'air 1 m/s: Humidité <10s; Température < 15 s
Points d'ajustage (potentiomètre)
Humidité
Limitation 100 %
Température
Signaux de sortie humidité:
-MP 404A,405A, MP406A
-MP 407A, 408A, MP409A
Signaux de sortie: Température:
MP404A
MP405A
MP406A
MP407A
MP408A
MP409A
Charge par sortie
Tension d’alimentation: MP402A & MP403A
Autres types
Exemple: avec charge de 100 Ω:
Consommation max. de courant 50 mA
Raccordement du capteur (Standard) Connecteur type Tuchel 7 pôles
Protection de l'élément sensible Filtre en treillis métallique
Poids 70 g
±1% HR (5...95 %HR), ±2 %HR <5%, >95 %HR)
±0,3 °C
<0,5 %HR
<0,1°C
< 1 %HR/an
35%,80%,10%
Hmax
T min, T max
0...20 mA = 0...100 %HR
4...20 mA = 0...100 %HR
0...20 mA = 0...100 °C
0...20 mA = -40...60 °C
0...20 mA = -30...70 °C
4...20 mA = 0...100 °C
4...20 mA = -40...60 °C
4...20 mA = -30...70 °C
<500 Ω
8 + (0.02*charge) VCC, max. 26.5 VCC
Min. 5 +(0.02*charge) VCC; max. 26.5 VCC
5+(0.02*100) VCC = 7 VCC
8.1 Raccordement du connecteur
Désignations des raccordements
+ Tension d'alimentation + VDC
GND Moins mesures (-), -VDC
RH Humidité (+)
T Température (+)
0 Compensation de câble
Vue du côté de raccordement de la contre-fiche.
Connecteur type Tuchel 4 pôles
Exemple: MP404A-T4-W4W
InstructionManual_ML_MP400_V2.doc
8.2 Câbles de raccordement sans connecteur
Code CP Câble PVC
Code CG Câble PUR gris
Exemple: MP404A-CG02...
Couleur du fil
Tension d'alimentation + VCC vert
Humidité relative %RH (+) blanc
Température T (+) marron
Compensation 0 jaune
Moins mesures -VCC GND Blindage
8.3 Explication du no d'article (no de commande)
InstructionManual_ML_MP400_V2.doc
1. Introduction
With the HYGROMER® meteorology probe MP 400A for measuring humidity and temperature, you have
purchased a precision measuring instrument which incorporates more than 25 years experience of the
company ROTRONIC AG in this special field.
Special resistance to air pollutants is achieved by the HYGROMER
®
sensor IN-1 which, in combination
with the sophisticated electronics, guarantees outstanding measuring accuracy. Whe n the following
instructions are observed, many years of perfect operation and long-term stability of the probe and thus
reliable measurement are assured.
The HYGROMER
®
meteorology probe is a combined humidity and temperature probe for use in
meteorology and similar demanding applications, for example in tunnels, on motorways, airports etc.
Except for the sensor element, the HYGROMER
®
meteorology probe is protected against unintentional
penetration of humidity. Its linear voltage output has been matched to the requirements of data collection
and transmission systems.
We accept no liability for damage and disturbances which result from non-observation of these operating
instructions.
You can obtain further copies of these operating instructions either from ROTRONIC AG or one of our
representatives.
2. Start-up
The HYGROMER® meteorology probes can be connected to external power supplies and signal
processing circuits with the 4-pin Tuchel connector installed as standard.
(Connection diagram see chapter 8).
The probe must be protected against water splashes and rain. A weather and radiation protector is
available from ROTRONIC AG as an accessory. Additional sensor protection is necessary for air
velocities greater than approx. 20 m/s, otherwise the sensors can be damaged.
Important!
Incorrect voltage supplies and overloading of the outputs can destroy the probe!
3. Performance of measurements
The HYGROMER® meteorology probes (relative humidity and temperature) are factory adjusted before
delivery, for which reason checking upon reception of the instrument is not necessary as a rule.
The probe is ready for use half a second after being switched on.
Important!
Before a reliable measurement can be made, the measuring probe and medium to be measured must be
in temperature and humidity equilibrium.
Example: At 50 %RH and 23 °C, a temperature difference of 1 K (between sensor and the medium to be
measured) causes a humidity error of about 3 %RH!
The necessary adjustment time, which can last up to 30 minutes, depends upon several factors:
- Size of the humidity and temperature deviation of probe and medium before start of measurement
- Change of the measured values during the adjustment time.
The humidity measurement delivers a better picture of the progress of acclimatization since it reacts
much more quickly and more sensitively than the temperature measurement. The 1/10 percent display is
therefore very suitable as a trend display. If the display oscillates about a mean value, then adjustment is
completed.
Due to the HYGROMER
insensitivity to chemical influences far beyond the MAK value range is largely guaranteed (MAK =
Maximum workplace exposure)
®
IN-1 sensor, specially developed for the HYGROMER® meteorology probe,
InstructionManual_ML_MP400_V2.doc
4. Sources of errors
Humidity measurements are very sensitive to various influences:
- Temperature errors
Due to too short adjustment time, sunshine during the measurement, heating, cold outer wall, air
draft (e.g. fans), radiating hand and/or body heat etc.
- Humidity errors due to steam, water splashes, dripping water or condensation on the sensor etc.
Repeatability and long-term stability in operation are not impaired by this even if the probe has
been exposed to high humidity or saturation with water vapour over a lengthy period.
- Contamination
of the humidity sensor can be largely avoided by using a corresponding filter. The filters must be
cleaned or replaced periodically depending upon the degree of contamination of the measuring
site.
Important!
The sensor is insensitive to chemicals, when they occur in normal concentrations (MAK values). At higher
concentrations or possibilities of contact with liquid chemicals, the manufacturer must always be
consulted!
5. Warranty
For verifiable material and manufacturing errors, the factory warranty is 12 months from the date of
delivery. Please refer to the "General conditions of sales and delivery" for details.
We accept no liability if this instrument is used in applications for which it is not intended.
6. Maintenance and service
6.1 Temperature
The probes are adjusted before delivery. A temperature readjustment is normally not required. When in
doubt about the correct calibration, please ask ROTRONIC AG.
6.2 Humidity
The probes are adjusted before delivery at 35 %, 80 % and 10 %RH. This results in optimum accuracy
over the full measuring range. To maintain this accuracy, we recommend you to subject the probe to a
check at least once a year. Please use only the ROTRONIC AG humidity standards for this!
These humidity standards consist of unsaturated salt solutions which can be kept indefinitely.
Important!
The ROTRONIC AG humidity standards (CH poisonous category 3) are normally not dangerous to
humans, but can irritate sensitive skin. In the case of contact with the skin or the eyes, the solution must
be washed out immediately and thoroughly with plenty of water. The ROTRONIC AG humidity standards
must not be consumed!
The calibration device for calibration and adjustment suitable for your type of probe and the required
humidity standards are obtainable as an accessory from ROTRONIC AG or one of our representatives.
Definitions:
Calibration = Control measurement with a ROTRONIC AG humidity standard
Adjustment = Calibration + additional readjustment of the probe to the set point value.
It is necessary to observe the following rules during calibration:
a) Calibrate in a room with constant temperature (if possible 23 °C ±2 °C) and avoid any thermal
influence which could influence the measurement: (air) draft, sunshine, heating, fans etc.!
b) Place the probe and especially its calibration device on an insulating surface (e.g. the lid of the
calibration set) so that there can be optimum temperature adjustment.
c) Start with the calibration point of 35 %RH (potentiometer H35) and then adjust the points of 80 %RH
(potentiometer H80) and 10% RH (potentiometer Hmin) with a second and third calibration.
InstructionManual_ML_MP400_V2.doc
Calibration steps:
p
g
1. Unscrew the lower part (cup) of the calibration device.
2. Unscrew the probe's sensor protector and screw the calibration device
onto the probe. Proceed carefully so as not to damage the sensors!
3. Remove the 3 small screws on the probe housing an d take out the
print.
4. Insert a textile pad in the cup.
5. Shake the ampoule until the entire fluid is in the thick part of the
ampoule.
6. Break off the neck of the ampoule at the fracture point (white line) and
empty the entire contents into the centre of the textile pad (you may
have to knock it a little).
7. Screw the cup immediately into the calibration device from below.
8. Place the calibration device on the insulating surface and leave it for
at least 1 hour.
9. Check the display; if necessary readjust on the associated
potentiometer with a small screwdriver (see diagram).
10. Remove cup from the calibration device.
11. Remove the textile pad and dispose of with the household rubbish.
(The textile pads are designed for single use only and must not be
reused under any circumstances.)
12. Wash the cup out thoroughly under running water and dry it carefully.
13. According to which calibration method you have chosen, repeat the
process from item 4 to 12 with the corresponding humidity standards.
14. Push the print back into the housing and screw tight.
15. Remove the calibration device carefully and reattach the se nsor protector.
6.3 Contamination
Komponentenseite Lötseite
Côté composants Côté soudures
Com
onent side Solderin
Contaminated filters can cause measuring errors and prolong the adjustment time. Depending upon the
degree of contamination of the filter, it must be cleaned or if necessary replaced periodically.
In order not to damage the sensors, unscrew the filter for cleaning. Clean the filter with soapy water,
alcohol or a cleaning agent suitable for removing contamination and rinse thoroughly with water. Do not
screw the filter back onto the probe until it is completely dry. Replace filters which can no longer be
cleaned with new ones. Should the sensors be severely contaminated despite of the protective filter, we
recommend having these replaced by our service department.
side
7. Accessories and spare parts
Please be sure to use only ROTRONIC original accessories and spare parts from our current sales
catalogue "HUMIDITY AND TEMPERATURE MEASUREMENT".
InstructionManual_ML_MP400_V2.doc
8. Technical data MP 400A series
Humidity sensor ROTRONIC-HYGROMER® IN-1
Temperature sensor RTD Pt 100 1/3 DIN
Operating ranges: Humidity 0...100 %RH Temperature -40...+60 °C
Accuracy at 23 °C:
Humidity:
Temperature:
Reproducibility:
Humidity
Temperature
Long term stability for humidity
typical under normal conditions
Time constants at 23 °C and 1 m/s air movement: Humidity < 10 s Temperature < 15 s
Adjustment points (potentiometers)
Humidity
100% limit
Temperature
Output signals humidity :
-MP404A, MP405A, MP406A
-MP407A, MP408A, MP409A
Output signals temperature:
MP404A
MP405A
MP406A
MP407A
MP408A
MP409A
Load per output
Supply voltage: MP402A & MP403A
Other types
Example: Load 100 Ω:
Max. current consumption 50 mA
Probe connection (Standard) 7-pin Tuchel plug
Sensor protection: Wire mesh filter
Weight 70 g
±1 %RH (5...95 %RH) ± 2% RH < 5 %, > 95 % RH)
±0.3 °C
< 0.5% RH
< 0.1 °C
< 1 % RH/year
35%,80%, 10%
Hmax
Tmin, Tmax
0...20 mA = 0...100 %RH
4...20 mA = 0...100 %RH
0...20 mA = 0...100 °C
0...20 mA = -40...60 °C
0...20 mA = -30...70 °C
4...20 mA = 0...100 °C
4...20 mA = -40...60 °C
4...20 mA = -30...70 °C
<500 Ω
8 +(0.02*load) VDC; max 26.5 VDC
Min. 5 +(0.02*load) VDC; max. 26.5 VDC
5+(0.02*100) VCC = 7 VDC
8.1 Connector wiring
Connection designations
+ Supply voltage + VDC
GND Common ground (-),- VDC
RH Humidity (+)
T Temperature (+)
0 Cable compensation
View of the connection side of the opposite connector
Version with 4-pin Tuchel connector
Example: MP404A-T4-W4W
InstructionManual_ML_MP400_V2.doc
8.2 Connection cables without connectors
Code CP PVC cable
Code CG PUR cable grey
Example: MP404A-CG-02...
Colour of wire
Supply voltage + VDC green
Relative humidity % RH (+) white
Temperature T (+) brown
Compensation 0 yellow
Common ground (-), -VDC /GND shield
8.3 Explanation of the article numbers (order no)
InstructionManual_ML_MP400_V2.doc
Loading...
