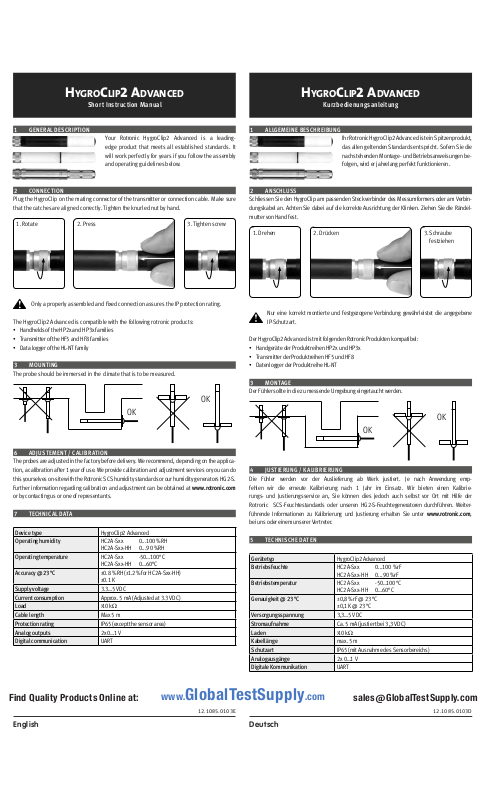

HYGROCLIP2 ADVANCED
Short Instruction Manual
HYGROCLIP2 ADVANCED
Kurzbedienungsanleitung
1 GENERAL DESCRIPTION
Your Rotronic HygroClip2 Advanced is a leadingedge product that meets all established standards. It
will work perfectly for years if you follow the assembly
and operating guidelines below.
2 CONNECTION
Plug the HygroClip on the mating connector of the transmitter or connection cable. Make sure
that the catches are aligned correctly. Tighten the knurled nut by hand.
1. Rot ate 3. Tighten screw2. Press
Only a properly assembled and xed connection assures the IP protection rating.
The HygroClip2 Advanced is compatible with the following rotronic products:
• Handhelds of the HP2x and HP3x families
• Transmitter of the HF5 and HF8 f amilies
• Data logger of the HL-NT family
3 MOUNTING
The probe should be immersed in the climate that is to be measured.
OK
OK
1 ALLGEMEINE BESCHREIBUNG
Ihr Rotronic Hyg roClip2 Advanced ist ein Spitzenpro dukt,
das allen geltenden Standards entspricht. Sofern Sie die
nachstehenden Montage- und Betriebsanweisungen befolgen, wird er jahrelang perfekt funktionieren.
2 ANSCHLUSS
Schliessen Sie den HygroClip am passenden Steckverbinder des Messumformers oder am Verbindungskabel an. Achten Sie dabei auf die korrekte Ausrichtung der Klinken. Ziehen Sie die Rändel-
mutter von Hand fest.
1. Drehen 3. Schraube
Nur eine korrekt montierte und festgezogene Verbindung gewährleistet die angegebene
IP-Schutzart.
Der HygroClip2 Advanced ist mit folgenden Rotronic Produkten kompatibel:
• Handgeräte der Produktreihen HP2x und HP3x
• Transmitter der Produktreihen HF5 und HF8
• Datenlogger der Produktreihe HL-NT
3 MONTAGE
Der Fühler sollte in die zu messende Umgebung eingetaucht werden.
2. Drücken
festziehen
OK
OK
6 ADJUSTEMENT / CALIBRATION
The probes are adjusted in the factory before deliver y. We recommend, depending on the application, a calibration after 1 year of use. We provide calibration and adjust ment services or you can do
this yourselves o n-site with the Rotronic SCS humidit y standards or our humidity gener ators HG2-S.
Further information regarding calibration and adjustment can be obtained at www.rotronic.com
or by contacting us or one of representants.
7 TECHNICAL DATA
Device type Hygro Clip2 Advanced
Operating humidity HC2A-Sx x 0...100 %RH
HC2A-Sx x-HH 0...90 %RH
Operating temperature HC2A-Sxx -50…100°C
HC2A-Sxx-HH 0…60°C
Accuracy @ 23°C ±0.8 %RH (±1.2% for HC2A-Sx x-HH)
±0.1 K
Supply voltage 3.3…5 VDC
Current consumption Approx. 5 mA (Adjusted at 3.3 VDC)
Load >10 kΩ
Cable length Max 5 m
Protection rating IP65 (except the sensor area)
Analog outputs 2x 0…1 V
Digital communication UART
4 JUSTIERUNG / KALIBRIERUNG
Die Fühler werden vor der Auslieferung ab Werk justier t. Je nach Anwendung empfehlen wir die erneute Kalibrierung nach 1 Jahr im Einsatz. Wir bieten einen Kalibrierungs- und Justierungsservice an, Sie können dies jedoch auch selbst vor Ort mit Hilfe der
Rotronic SCS-Feuchtestandards oder unseren HG2-S-Feuchtegeneratoren durchführen. Weiter-
führende Informationen zu Kalibrierung und Justierung erhalten Sie unter www.rotronic.com,
bei uns oder einem unserer Vertreter.
5 TECHNISCHE DATEN
Gerätetyp Hygro Clip2 Advanced
Betriebsfeuchte HC2A-Sx x 0...100 %rF
HC2A-Sx x-HH 0...90 %rF
Betriebstemperatur HC2A-Sxx -50…100°C
HC2A-Sxx-HH 0…60°C
Genauigkeit @ 23 °C ±0,8 %rF @ 23 °C
±0,1 K @ 23 °C
Versorgungsspannung 3,3…5 VDC
Stromaufnahme Ca. 5 mA (justiert bei 3,3 VDC)
Laden >10 kΩ
Kabellänge max. 5 m
Schutzart IP65 (mit Ausnahme des Sensorbereichs)
Analogausgänge 2x 0…1 V
Digitale Kommunikation UART
