ASTIANPESUKONE
DISKMASKIN
RW 616 TE
KÄYTTÖOHJE
BRUKSANVISNING
2
Käyttöohje
Tärkeää tietoa turvallisuudesta 3
Laitekuvaus 4
Ohjauspaneeli 4
Ennen koneen käyttöönottoa 5
Vedenpehmentimen säätäminen 5
Vedenpehmennyssuolan lisääminen 6
Huuhtelukirkasteainesäiliön täyttö 7
Koneen täyttö 8
Yläkorin korkeuden säätäminen 9
Pesuaineen käyttö 10
Neuvoja ja vinkkejä 11
Pesuohjelmat 12
Työvaiheet 13
Hoito ja puhdistus 14
Sisäosien puhdistaminen 14
Siivilöiden puhdistaminen 14
Ulkoisten pintojen puhdistaminen 15
Ennen koneen pitkää käyttötaukoa 15
Suojeltava jäätymiseltä 15
Koneen siirtäminen 15
Jos koneesi ei toimi 16
Vuotosuoja 16
Huolto ja varaosat 17
Tietoja testi-instituuteille 18
Tekniset tiedot 18
Asennusohje
Asentaminen 19
Vesiliitäntä 19
Vedenpoistoletkun liitäntä 20
Sähköliitäntä 20
Asentaminen työtason alle 21
IND03fi
Sisällys
Käyttöohjeessa esiintyvien merkkien selitykset
Käyttöohjekirjan käyttöä on helpotettu seuraavien symboleiden avulla:
Turvallisuusohjeita
1. 2. 3. Vaiheittaiset ohjeet
Neuvoja ja vinkkejä
Ympäristönsuojelu
3
Asennus
● Ole varovainen siirtäessäsi konetta, sillä se on
painava.
● Koneeseen ei saa tehdä muutoksia
turvallisuussyistä.
● Tarkista, ettei koneen sähköjohto jää puristuksiin
koneen alle.
● Koneen asennuksen yhteydessä suoritettavat
sähköasennukset on annettava valtuutetun
sähköasentajan tehtäväksi.
● Koneen asennuksen yhteydessä suoritettavat LVI-
työt on annettava valtuutetun LVI-asentajan
tehtäväksi.
Lapset
● Konetta saavat käyttää vain aikuiset.
Lapsille ei pidä antaa lupaa painaa säätimiä tai
muulla tavoin leikkiä koneen kanssa.
● Pidä kaikki pakkausmateriaalit poissa lasten
ulottuvilta.
● Pidä kaikki pesuaineet turvallisessa paikassa
lasten ulottumattomissa.
Käyttö
● Astianpesukoneet on tarkoitettu jokapäiväisten
keittiövälineiden pesuun. Astioita, joissa on
säilytetty bensiiniä, maalia, teräs- ja
rautahiukkaisia tai syövyttäviä, happopitoisia tai
alkaalisia kemikaaleja ei saa pestä
astianpesukoneessa.
● Älä avaa koneen luukkua kesken pesun. Kytke
virta pois koneesta aina ennen luukun avaamista.
● Käytä ainoastaan konepesuun tarkoitettuja
pesuaineita.
● Kun olet täyttänyt koneen tai tyhjentänyt sen, on
luukku suljettava, koska avoin luukku voi olla
vaarallinen.
● Älä istu tai seiso avatulla luukulla.
● Kytke koneen virran- ja vedenotto pois päältä
käytön jälkeen.
● Ole varovainen pestessäsi luukun alareunan
tiivistettä ja saranoita, ettet satuta itseäsi
teräviin metallireunoihin.
● Älä koskaan yritä korjata konetta itse. Huollot ja
mahdolliset korjaukset on annettava
valtuutetun huoltoliikkeen tehtäväksi.
Varmistaaksesi laitteesi moitteettoman kunnon,
vaadi aina käytettäväksi sopivinta, siis
alkuperäistä varaosaa.
Hävittäminen
Ajattele luontoa:
● Symbolilla merkityt materiaalit voit
kierrättää.
● Tarkista kuntasi viranomaiselta, onko
lähiympäristössäsi kierrätyskeskusta tai muuta
koneen kierrätysmahdollisuutta.
● Jos kone on romutettava, katkaise sähköjohto
ja varmista, ettei luukun sulkulaite toimi ja estä
lapsia leikkimästä koneen läheisyydessä.
● Pidä kotimaasi siistinä - vie käytöstäpoistettu,
vanha kone viralliselle kaatopaikalle.
AVV01fi
Tärkeää tietoa turvallisuudesta
Ohjeet on säilytettävä vastaisuuden varalta. Jos kone myydään tai annetaan pois, tai jos muutat ja jätät
koneen uusille asukkaille, on ohjeet luovutettava koneen uudelle omistajalle, jotta hän voi paneutua
koneen käyttöohjeisiin ja tutustua annettuihin varoituksiin.
Varoitukset annetaan turvallisuussyistä, minkä takia ne on luettava tarkoin ennen koneen asennusta ja
käyttöä.
4
Laitekuvaus
Ohjauspaneeli
APP134fi
1. Vedenpehmentimen säädin
2. Tasapainotuskappale
3. Yläkorin pysäytin
4. Suolasäiliö
5. Alasuihkuvarsi
6. Pesuainelokero
7. Ohjauspaneeli
8. Arvokilpi
9. Huuhtelukirkasteainesäiliö
10. Karkeasiivilä
11. Keskisiivilä
12. Yläsuihkuvarsi
13. Yläkori
1. Merkkivalo
2. Virtakytkin
3. Bio 50°-painike
4. Luukun kahva
5. Ohjelmanosoitin
6. Ohjelmanvalitsin
7. Ohjelmavaiheen osoitin
Ohjelmavaiheen osoitin kääntyy ohjelman edetessä
ja näyttää, missä vaiheessa pesuohjelma kulloinkin
on.
Vaiheet:
Esipesu
Pesu
Kylmä huuhtelu
Lämmin huuhtelu
Kuivaus
8. Pesuohjelmien symbolit
1
2
3
4
5
6
13
12
11
10
9
8
7
IN85
5
Ennen astianpesukoneen ensimmäistä
käyttökertaa:
1. varmista, että sähkö- ja vesiliitännät on tehty
asennusohjeen mukaisesti
2. poista kaikki pakkausmateriaali koneen sisältä
3. säädä vedenpehmennin
4. kaada 1 litra vettä suolasäiliöön ja täytä se suolalla
5. täytä huuhtelukirkasteainesäiliö.
6. suorita "Esipesu" -ohjelma.
Vedenpehmentimen säätäminen
Veden kalkki- ja mineraalisuolapitoisuus vaihtelee
veden alkuperän mukaan. Kalkit ja mineraalisuolat
jättävät astioihin ja astianpesukoneen pinnoille tahroja.
Mitä suurempi veden kalkkipitoisuus on, sitä
kovempaa vesi on.
Veden kovuutta mitataan toisiaan vastaavilla
asteikoilla, esim. saksalainen asteikko, ranskalainen
asteikko ja PPM-asteikko (Parts per million).
Vedenpehmennin säädetään paikallisen veden
kovuuden mukaan, jota voi kysyä vesilaitokselta.
Vedenpehmentimen tehdasasetus on 2, koska tämä
on yleisin tilanne.
Jos tehdasasetus ei vastaa oman alueesi veden
kovuutta, vedenpehmennintä on säädettävä.
Näin säädät vedenpehmennintä:
Käännä astianpesukoneen etuyläkulmassa sijaitsevaa
valitsinta ruuvimeisselin avulla, kunnes paikallisen
veden kovuustasoa vastaava numero on osoittimen
kohdalla.
PDU16fi
Ennen koneen käyttöönottoa
Taso
Saksalainen
asteikko
(°dH)
Ranskalainen
asteikko
(°TH)
PPM
(Parts per
million)
Suolan
käyttö
*
1
2
3
4
5
EI
KYLLÄ
KYLLÄ
KYLLÄ
KYLLÄ
KYLLÄ
0 - 4
5 - 11
12 - 22
23 - 34
35 - 45
46 - 50
0 - 8
9 - 20
21 - 40
41 - 60
61 - 80
81 - 90
0 - 80
81 - 200
201 - 400
401 - 600
601 - 800
801 - 900
*
Jos alueesi veden kovuus on tasoa "1"
alhaisempi, vesi on tarpeeksi pehmeää
eikä suolaa tarvitse käyttää.
Säädä vedenpehmennin tasolle "1"
äläkä käytä vedenpehmennyssuolaa.
2
AA05
1
3
5
4
2
6
Vedenpehmennyssuolan
lisääminen
Käytä ainoastaan astianpesukoneelle
tarkoitettua suolaa.
Muut kuin erityisesti astianpesukoneelle
tarkoitetut suolat, mm. pöytäsuola,
saattavat vaurioittaa vedenpehmennintä.
Lisäyksen aikana ylivalunut suola saattaa
edistää ruosteen syntymistä.
Vedenpehmennyssuolaa tulee siten lisätä
ainoastaan ennen pesuohjelman
käynnistystä.
Näin lisäät vedenpehmennyssuolaa:
1. Vedä alakori pois ja kierrä suolasäiliön korkki auki.
2. Kaada litra vettä säiliöön (vain ensimmäisen
suolantäytön yhteydessä).
3. Lisää suolaa säiliöön, kunnes se on täynnä.
Tässä vaiheessa säiliöstä saattaa valua vettä
pois, mutta se on täysin normaalia, eikä siitä
tarvitse välittää.
4. Aseta korkki takaisin paikalleen varmistettuasi
ensin, ettei kierteissä tai tiivisteessä ole suolan
jäännöksiä.
5. Ruuvaa korkki tiukasti kiinni ja työnnä alakori
paikalleen.
Suolasäiliö pitää ajoittain täyttää (eli noin 30....50
pesukerran jälkeen vedenpehmentimen asetuksesta
riippuen).
SAL09fi
SR20
7
Huuhtelukirkasteainesäiliön täyttö
Huuhtelukirkasteaineen käyttö takaa kirkkaat lasit ja
tehostaa kuivausta, se annostuu automaattisesti
viimeisen huuhtelukerran aikana. Luukun sisään
sijoitettuun säiliöön mahtuu noin 110 ml kirkastetta,
joka säädöstä riippuen riittää 16...40 pesukertaan.
Näin lisäät huuhtelukirkasteainetta:
1. Avaa huuhtelukirkasteainesäiliö kääntämällä
korkkia (A) vastapäivään.
2. Lisää kirkastetta, kunnes säiliö on aivan täynnä.
Osoitin (B) on tumma.
3. Kun osoittimen (B) näyttö tulee vaaleaksi, täytä
säiliö uudestaan.
Kierrä korkki tiiviisti kiinni.
Huuhtelukirkasteainesäiliöön ei saa kaataa
nestemäistä pesuainetta. Jotta seuraavassa pesussa
ei turhaan synny vaahtoa, kuivaa huolellisesti
täyttöaukon viereen valunut neste pois.
Huuhtelukirkasteaineen annostus
Huuhtelukirkasteaineen määrää voidaan säätää, jotta
kuivaustulos olisi paras mahdollinen.
Kuusiasentoinen säätö on täyttöaukon sisällä (C)
(asento 1 vastaa pienintä, asento 6 suurinta
mahdollista kerta-annosta).
Käytä ensin asentoa 3, ja suurenna annosta
vähitellen, mikäli kuivissa astioissa ilmenee vesi- tai
kalkkitahroja.
Annosta on vastaavasti pienennettävä, mikäli kuivissa
astioissa on tahmeita, vaaleita juovia.
BRI01fi
BR01
B
A
5
4
6
x
3
a
2
m
1
BR02
BR03
C
5
4
6
x
3
a
2
m
1
8
Poista astioista ennen koneeseen asettamista kaikki
ruuantähteet, jotka voisivat tukkia suotimet ja siten
huonontaa pesutulosta.
Älä laita koneeseen niin pieniä esineitä, että
ne mahtuvat tippumaan korien väleistä.
Avaa luukku ja vedä korit ulos astioiden asettamista
varten.

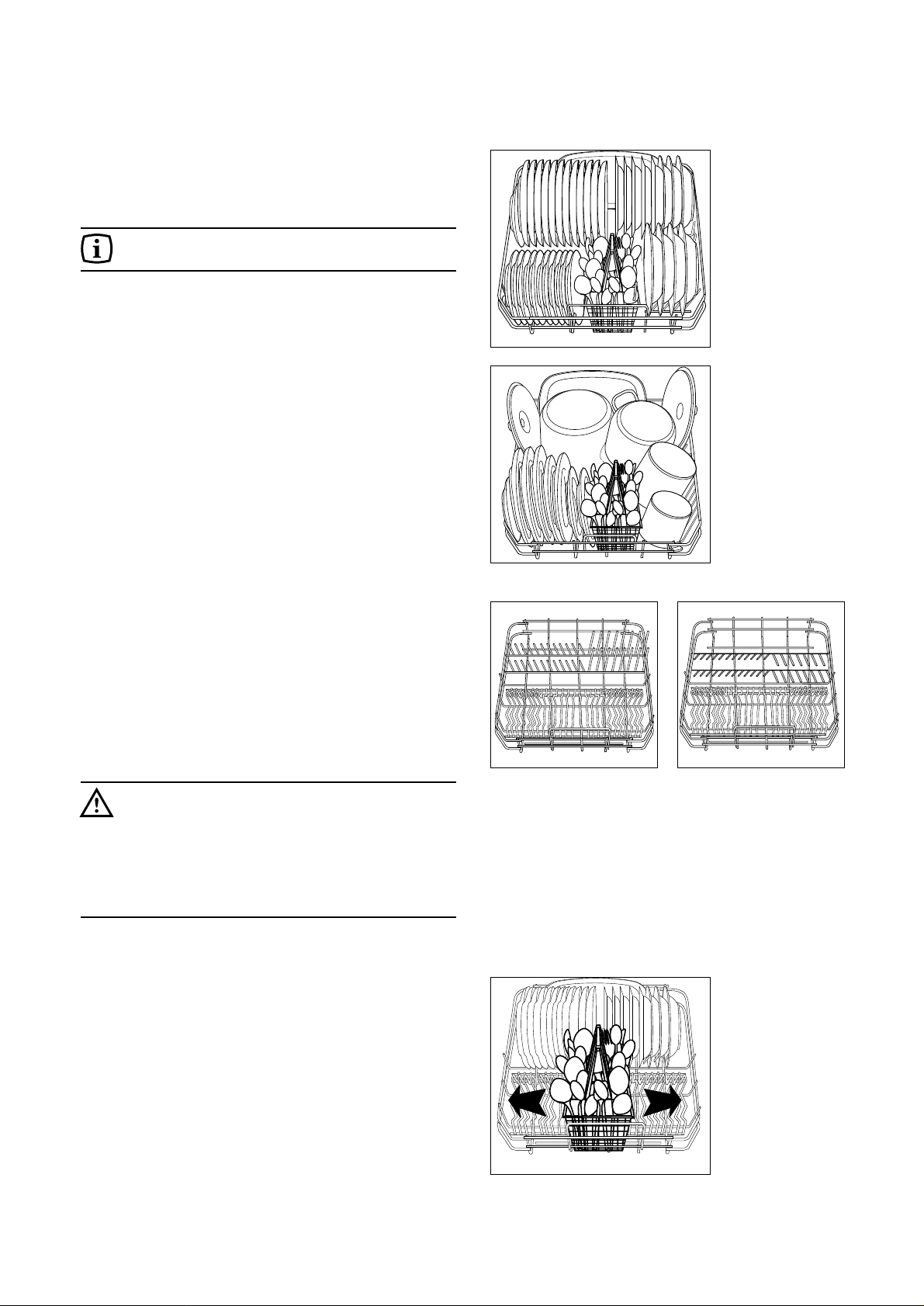

Alakori
Alakori on tarkoitettu kansille, kattiloille, lautasille,
salaattikulhoille ja aterimille.
Aseta tarjoiluvadit ja isot kannet pitkin korin reunoja
siten, että yläsuihkuvarsi voi pyöriä esteettä.
Alakorin kaksi takimmaista lautastukitelinettä voidaan
laskea alas, kun tarvitaan tilaa padoille, pannuille tai
kulhoille.
Lautastukien laskeminen:
Vedä lautastukia kevyesti ylöspäin ja laske alas
(ks. kuva).
Lautastukia takaisin nostettaessa riittää, kun vedät
ne pystysuoraan asentoon.
Ruokailuvälinekori
Pitkäteräiset veitset saattavat pystyyn
asetettuina olla vaarallisia. Pitkät ja/tai
terävät esineet, kuten paistiveitset, tulee
asettaa pitkittäin yläkoriin.
Ole varovainen konetta täyttäessäsi ja
tyhjentäessäsi, mikäli astioden joukossa on
teräviä esineitä, kuten veitsiä.
Ruokailuvälineet tulee asettaa niille tarkoitettuun
erilliseen koriin kädensijat alaspäin.
Jos ruokailuvälineet kuitenkin näin asetettuina tulevat
ulos korin pohjan väleistä ja estävät alemman
suihkutusvarren pyörimisen, on ne silloin asetettava
kädensijat ylöspäin.
Lusikat on sijoitettava siten, etteivät ne mene korissa
sisäkkäin.
Teelusikat voidaan laittaa ruokailuvälinekorin
kädensijassa oleviin syvennyksiin.
Ruokailuvälinekoria voidaan tarpeen mukaan siirtää
sivusuunnassa sekä oikealle että vasemmalle
alakorissa.
CES05fi
Koneen täyttö
UI50
UI47
UI43
UI44
UI42
9
Yläkori
Yläkori on tarkoitettu lautasille, joiden halkaisija on
enint. 24 cm, salaattikulhoille, kupeille ja juomalaseille.
Jalalliset lasit voit sijoittaa jalka ylöspäin
kuppitelineille.
Kallista lautasia eteenpäin, mikäli asetat ne yläkoriin.
Kuppitelineet voidaan kääntää ylöspäin.
Aseta kevyet astiat (esim. muovikulhot) yläkoriin ja
varmista, etteivät ne pääse liikkumaan.
Varmista ennen luukun sulkemista, että
molemmat suihkuvarret pääsevät pyörimään
esteettä.
Yläkorin korkeuden säätäminen
Suuret lautaset (halkaisija 27...31 cm) voi sijoittaa
alakoriin. Nosta yläkori ensin korkeammalle
seuraavasti.
Jotta seuraavien toimenpiteiden suorittaminen olisi
helpompaa, täytä yläkori vasta sen korkeuden säädön
jälkeen.
Nosta kori korkeammalle seuraavasti:
1. Vedä koria ulospäin, kunnes se pysähtyy.
2. Nosta koria varovaisesti ylöspäin (asento A).
3. Vedä sitä kevyesti alaspäin (asento B).
Kun yläkori on yläasennossa, siinä pestävien
lautasten halkaisija voi olla enintään 20 cm.
Myöskään kuppitelineitä ei voi nostaa ylös.
Laske kori alkuperäiseen asentoonsa seuraavasti:
1. Nosta koria varovaisesti ylöspäin (asento A) ja
työnnä sitä sitten alaspäin (asento C).
Sulje luukku, kun olet täyttänyt koneen, sillä
avoin luukku on turvallisuusriski.
CES10fi
US29
US70
A
B
C
RC07
10
Pesuaineen käyttö
Käytä vain pesuaineita, jotka on suunniteltu
astianpesukoneille.
Näin lisäät pesuainetta
Jos käytät jauhemaista pesuainetta, toimi
seuraavasti:
1. Avaa pesuainelokeron kansi vetämällä
salvasta (D).
2. Kaada lokeroon pesuainetta. Suosittelemme
ohjelmataulukossa, "Pesuohjelmat", mainittuja
pesuainemääriä. (Katso "Pesuaineen määrä"
lokerossa).
3. Muista sulkea lokeron kansi.
4. Jos ohjelma sisältää esipesun, kaada lisäksi
lokeron kannen syvennykseen esipesuun tarvittava
määrä pesuainetta. (Katso "Pesuaineen määrä"
kannessa).
Jos käytät pesuainetabletteja, toimi seuraavasti:
1. Aseta kaikkia pesuohjelmia varten 1 kokonainen
tabletti pesuainelokeroon.
2. Sulje pesuainelokeron kansi.
3. Jos ohjelma sisältää esipesun, aseta annos
toisesta tabletista lokeron kanteen.
Pesuaineen liian vähäinen annostelu
aiheuttaa huonon pesutuloksen, liiallinen
annostelu taas ei paranna pesutulosta mutta
lisää pesuaineen kulutusta. Oikea annostelu
kuormittaa ympäristöä vähemmän.
Fosfaatittomat pesuaineet, joissa
on entsyymejä
Uudenaikaisissa, lievästi emäksisissä
tiivistepesuaineissa ympäristölle haitalliset ainesosat
on korvattu luonnonmukaisilla entsyymeillä ja muilla
biologisesti paremmin hajoavilla aineilla.
Entsyymit kykenevät irrottamaan likaa täydellä teholla
jo 50°C lämpötilassa.
Kun valitset Biopesun, saavutat saman pesutuloksen
kuin muilla pesuaineilla 65°C asteen lämpötilassa.
Nämä uudet pesuainetiivisteet ovat yleensä
fosfaatittomia.
DET02fi
D
MIN
MAX
DE17
Min = 15 g
Max = 30 g
DE02
11
Näin säästät energiaa
Laita astiat koneeseen heti ruokailun jälkeen, älä
käynnistä pesua, ennen kuin astianpesukone on aivan
täynnä.
Esipesuohjelmalla (ks. ohjelmataulukko) estetään
mahdollisten ruoantähteiden kiinnittyminen astioihin
(ennen varsinaisen pesuohjelman käynnistystä).
Älä huuhtele astioita juoksevalla vedellä.
Valitse pikaohjelma, mikäli astiat eivät ole kovin
likaisia (ks. ohjelmataulukko).
Näin saat parhaan pesutuloksen
Poista astioista ruuantähteet ja liota erittäin likaisia
patoja ja pannuja ennen koneeseen laittamista.
Kattilat, kupit ja lasit on aina sijoitettava ylösalaisin.
Kaarevapintaiset astiat on sijoitettava siten, että vesi
pääsee valumaan pois.
Sijoita pestävät astiat siten, etteivät ne kosketa
toisiaan.
Odota pesuohjelman päätyttyä ennen koneen
tyhjentämistä. Tällöin astiat ehtivät viiletä hieman, ja
kuivumistuloskin paranee.
Seuraavanlaisia astioita ei saa pestä
astianpesukoneessa (ellei astian valmistaja
toisin mainitse):
- ruokailuvälineitä, joissa on puinen tai sarvesta
tehty kädensija tai liimattuja osia
- pronssisia ruokailuvälineitä
- kattiloita, joissa on puinen varsi
- alumiinisia astioita
- kristallia
- lyijytettyä lasia
- muoviastioita
- antiikkiposliinia tai haurasta koristeposliinia
Tietynlaisten koristemaalausten väri saattaa
muuttua, jos astia pestään astianpesukoneessa.
Kristalli- ja muoviastiat on pestävä käsin, ellei
niiden konepestävyyttä ole erikseen taattu.
Tietyntyyppinen lasi saattaa muuttua himmeäksi
useiden konepesujen jälkeen.
Hopeiset ja ruostumattomasta teräksestä
valmistetut ruokailuvälineet saattavat yhdessä
aiheuttaa eräänlaisen kemiallisen reaktion, joten
pese ne varmuuden vuoksi erillään.
Rauta- ja valurauta-astiat saattavat jättää muihin
astioihin ruostetta ja tahroja.
Alumiinilla on taipumus mustua, kun taas tina,
kupari ja messinki värjäytyvät.
Jos et ole varma, tarkista astian
konepestävyys valmistajalta.
Varmista uusia astioita ostaessasi, että
ne ovat konepestäviä.
CON04fi
Neuvoja ja vinkkejä
12
PRO05fi
Pesuohjelmat
Ohjelma
Likaisuusaste
ja
astiatyyppi
Normaalisti likaantunut.
Astiastot ja
ruokailuvälineet
Normaalisti likaantunut.
Astiastot ja
ruokailuvälineet
Kevyesti likaantunut.
Astiastot ja
ruokailuvälineet
Kevyesti likaantunut.
Astiastot ja
ruokailuvälineet
Vajaatäyttö.
Varsinainen pesu
tapahtuu myöhemmin.
Ohjelmassa ei tarvita
pesuainetta.
Ohjelman
aloituskohta
Käytettävät
painikkeet
Ohjelman kuvaus
Pesuaineen
määrä
Esipesu
*
50°
Biopesu
+
Esipesu
65°
Normaalipesu
50°
Biopesu
1
3
2
3
Virtakytkin
Virtakytkin
Virtakytkin
BIO 50°
+
Virtakytkin
BIO 50°
+
Virtakytkin
Esipesu kylmällä vedellä
Pesu 65 asteessa
1 kylmää huuhtelu
1 lämmin huuhtelu
Kuivaus
Esipesu kylmällä vedellä
Pesu 50 asteessa
1 kylmää huuhtelu
1 lämmin huuhtelu
Kuivaus
Pesu 65 asteessa
1 kylmää huuhtelu
1 lämmin huuhtelu
Kuivaus
Pesu 50 asteessa
1 kylmää huuhtelu
1 lämmin huuhtelu
Kuivaus
1 kylmä huuhtelu
(tällä estetään
ruoantähteiden
kiinnittyminen astioihin)
65°
Normaalipesu
+ Esipesu
2
lokerossa kannessa
//
25 g 5 g
30 g /
25 g 5 g
30 g /
*
Testiohjelma kuten EN 50242. (Katso kappale "Tietoja testi-instituuteille").
13
1. Tarkista siivilät
Varmista, että siivilät ovat puhtaat ja kunnolla
paikallaan (ks. puhdistusohjeet seuraavalla
sivulla).
2. Tarkista, että huuhtelukirkastetta
ja suolaa on riittävästi
3. Laita astiat koneeseen
Poista astioista ruuantähteet.
Vedä alakori ulos ja sijoita siihen kattilat, lautaset,
ruokailuvälineet.
Työnnä korit paikalleen.
4. Tarkista, että suihkuvarret
pääsevät pyörimään esteettä
5. Annostele pesuaine
Lisää lokeroon tarvittava määrä pesuainetta
"Pesuohjelmat"-taulukon avulla.
Sulje pesuainelokero.
6. Sulje astianpesukoneen luukku
7. Valitse ohjelma
Käännä ohjelmanvalitsinta myötäpäivään,
kunnes haluamasi ohjelman numero on
ohjelmanosoittimen kohdalla.
Valitse tarvittaessa pääpesussa käytettävän
veden lämpötila "Pesuohjelmat"-taulukon
ohjeiden mukaan (ks. taulukon kohta
"Käytettävät painikkeet").
8. Käynnistä ohjelma
Paina virtakytkintä.
Merkkivalo syttyy ja kone käynnistyy.
Voit keskeyttää pesuohjelman missä vaiheessa
tahansa painamalla virtakytkintä uudelleen.
Kone käynnistetään jälleen painamalla samaa
painiketta, minkä jälkeen ohjelma käynnistyy
samasta kohdasta, mihin se keskeytettiin.
9. Pesuohjelman loputtua
Astianpesukone pysähtyy automaattisesti
pesuohjelman loputtua.
Merkkivalo palaa, kunnes virtakytkintä
painetaan.
10. Kytke virta pois
astianpesukoneesta
Kytke virta pois koneesta painamalla
virtakytkintä. Avaa luukku ja odota muutama
minuutti ennen kuin otat astiat ulos. Näin ne
kuivuvat mahdollisimman tehokkaasti. Lisäksi
vältät polttamasta sormiasi.
Tyhjennä ensin alakori ja vasta sitten yläkori.
Tällöin yläkorista ei pääse tippumaan vettä
alakorin astioden päälle.
Ohjelman päätyttyä sulje vesihana ja
irrota pistoke pistorasiasta.
Luukkua ei saa avata koneen ollessa
käynnissä. Jos se kuitenkin avataan,
pysäyttää turvakatkaisin koneen.
Jos sinun on avattava luukku koneen
ollessa käynnissä, on aina pysäytettävä
kone ensin painamalla virta-painiketta.
Älä avaa astianpesukoneen luukkua
pesuohjelman ollessa lämmitys- tai
pesuvaiheessa, jottei kuumaa vettä
pääse ulos koneesta.
Ole varovainen avatessasi
astianpesukoneen luukkua heti ohjelman
päätyttyä, sillä koneen sisältä saattaa
tulla kuumaa höyryä.
SEQ22fi
Työvaiheet
14
Sisäosien puhdistaminen
Luukkua ympäröivät tiivisteet ja pesuainelokero sekä
huuhtelukirkasteainesäiliö on puhdistettava
säännöllisin väliajoin kostealla rievulla.
Suositamme, että peset koneen 3 kuukauden välein
käyttäen Normaalipesu 65°C-ohjelmaa. Annostele
konetiskiaine ja pese ilman astioita.

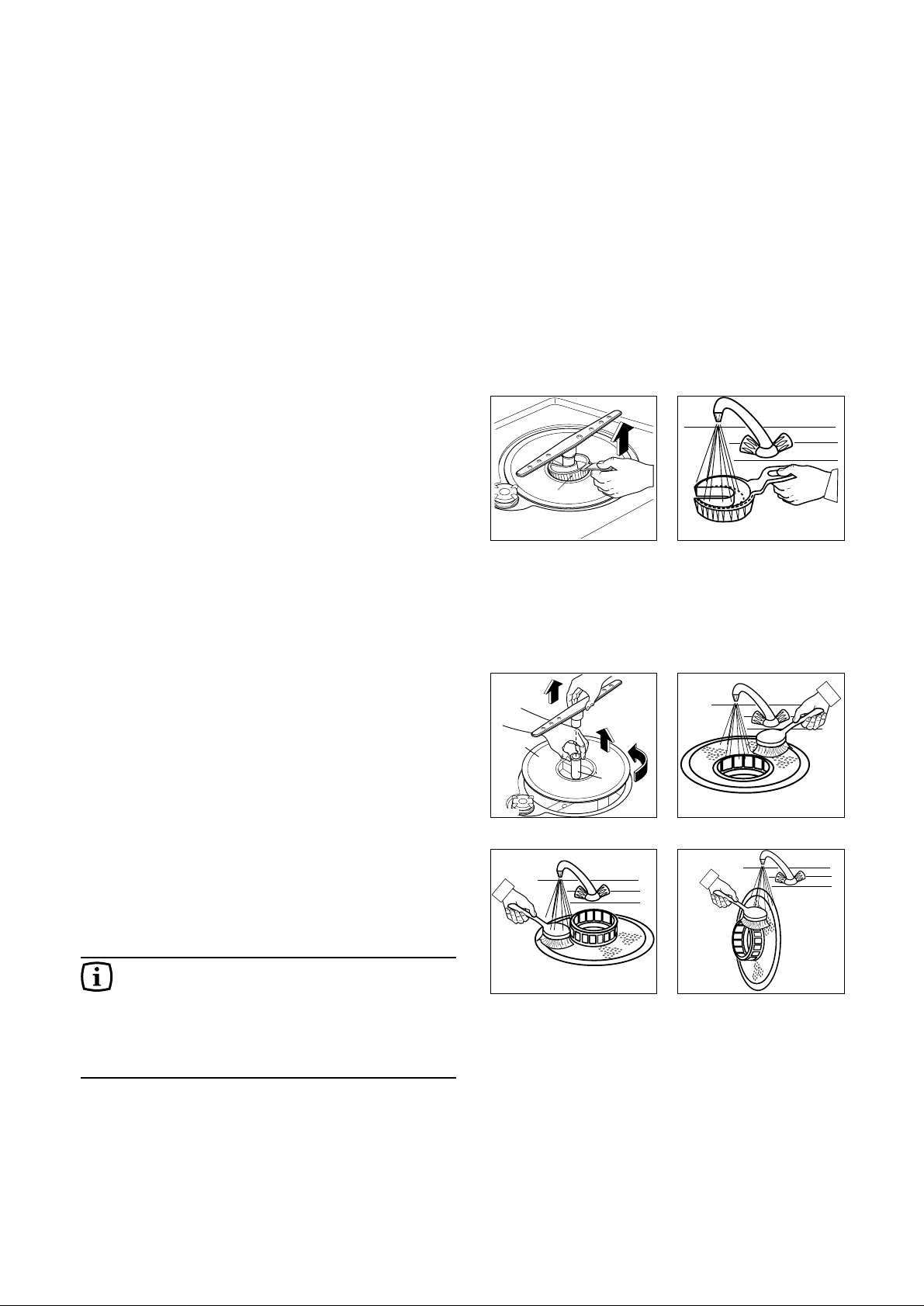

Keskisiivilän puhdistaminen
(jokaisen pesun jälkeen)
Keskisiivilän (A) saattaa kerääntyä ruuantähteitä, jotka
on poistettava huuhtomalla suodin juoksevalla vedellä.
Keskisiivilän irrottaminen:
Poista keskisiivilä nostamalla kahvasta.
(Katso kuva.)
Laita siivilä puhdistamisen jälkeen takaisin paikalleen
työntämällä se alkuperäiseen asentoonsa, kunnes se
lukittuu.
Karkeasiivilän puhdistaminen
(joka viikko)
Puhdista karkeasiivilä (B) kummaltakin puolelta
harjalla juoksevan veden alla.
Karkeasiivilän irrottaminen:
1. Irrota suihkuvarsi vetämällä sitä ylöspäin.
2. Kierrä tappia (C) vastapäivään 90° ja nosta siivilä
irti.
3. Siivilä asetetaan takaisin paikalleen samalla
tavoin, mutta päinvastaisessa järjestyksessä.
4. Tarkista, että siivilä on oikein paikallaan
(keskisiivilän kahva kohti astianpesukoneen
etupuolta).
Astianpesukonetta ei saa käyttää ilman
siivilöitä.
Jos siivilät on sijoitettu väärin, jää pesutulos
huonoksi.
Siivilöiden puhdistus on tärkeää koneen
oikean toiminnan takaamiseksi.
MAN01fi
Hoito ja puhdistus
A
MA04
MA19
C
90°
B
MA05
MA20
MA21
MA18
15
Ulkoisten pintojen puhdistaminen
Puhdista koneen ulkopinnat ja ohjauspaneeli kostealla
ja pehmeällä rievulla. Käytä tarvittaessa neutraalia
puhdistusainetta. Älä koskaan käytä hankausaineita,
hankaussieniä tai liuotteita (asetonia, trikloroeteeniä
tms.).
Ennen koneen pitkää käyttötaukoa
Jollei konetta käytetä pitkään aikaan,
suosittelemme seuraavia toimenpiteitä:
1. Irrota astianpesukoneen pistoke pistorasiasta ja
sulje vesihana.
2. Täytä huuhtelukirkasteainesäiliö.
3. Jätä luukku raolleen, jottei koneen sisälle pääse
muodostumaan epämiellyttäviä hajuja.
4. Pyyhi kone kostealla rievulla sisältä.
Suojeltava jäätymiseltä
Jos astianpesukone sijoitetaan tilaan, jossa lämpötila
voi laskea alle 0°C, koneessa oleva vesi voi jäätyä ja
vahingoittaa koneen osia.
Huom! Kone on tarkoitettu käytettäväksi ja
säilytettäväksi normaalissa huonelämpötilassa.
Valmistaja ei vastaa jäätymisvaurioista.
Koneen siirtäminen
Jos konetta siirretään esim. muuton yhteydessä,
menettele seuraavasti:
1. Irrota astianpesukoneen pistoke pistorasiasta.
2. Sulje vesihana.
3. Irrota koneen vesiliitäntä.
4. Vedä kone letkuineen ulos
asennussyvennyksestään.
Konetta on kuljetettava pystyasennossa.
MAN03fi
16
Puutteellisen hoidon tai käyttövirheen takia voi syntyä ongelmia, joiden ratkaisuun ei tarvita huoltomiestä.
Tutustu tarkoin allaolevaan ennen kuin kutsut huollon paikalle.
Häiriö Ratkaisu
Kone ei käynnisty ● Luukku ei ole kunnolla kiinni.
● Pistoke ei ole kunnolla pistorasiassa.
● Pistorasiassa ei ole virtaa (tarkista sulakkeet).
Kone ei ota vettä
● Tarkista, että vesihana on auki.
● Varmista, ettei vedenjakelua ole keskeytetty.
● Vedenottoletku voi olla puristuksissa tai taittunut. Sijoita letku
paremmin.
● Vedenottoletku on tukossa. Sulje vesihana ja puhdista suodatin.
Siivilät ovat tukossa
● Puhdista siivilät (ks. kohta "Hoito ja puhdistus").
Suihkuvarret eivät pyöri
● Tarkista, että astiat eivät estä suihkuvarsia pyörimästä.
Astianpesukone ei poista vettä
● Vedenpoistoletku on puristuksissa tai taittunut. Sijoita letku
paremmin.
● Viemäri on tukossa. Poista tukkeumat.
● Poistoletkun jatko-osa on liitetty väärin. (ks. Vedenpoistoletkun
liitäntä).
● Seinäviemärissä ei ole ilmaväliä.
Kone pitää kovaa ääntä
● Astiat kolisevat toisiaan vasten.
● Suihkuvarret osuvat astioihin.
Luukku ei sulkeudu kunnolla
● Tarkista, että kone on sijoitettu suoraan.
Huono pesutulos
● Korit ovat liian täynnä.
● Astioita ei ole aseteltu koreihin oikein.
● Suihkuvarret eivät pyöri.
● Suihkuvarsien suuttimet ovat tukossa.
● Siivilät ovat tukossa.
● Siivilät eivät ole kunnolla paikallaan.
● Pesuainetta on liian vähän tai se on vääräntyyppinen.
● Pesuaine on vanhaa tai se on kovettunut.
● Vedenpehmentimen korkki ei ole kunnolla kiinni.
● Onko pesuohjelma valittu likaisuusasteen mukaan.
Astioissa näkyy kalkkikerrostumia
● Koneessa ei ole huuhtelukirkastetta tai sitä on käytetty liian
tai valkoisia täpliä vähän.
● Vedenpehmentimessä ei ole suolaa.
Astiat eivät ole aivan kuivat
● Astiat ovat jääneet liian kauaksi aikaa koneeseen.
RIM13fi
Jos koneesi ei toimi
Vuotosuoja
Tulvajärjestelmä katkaisee vedenoton vuodon
sattuessa.
Järjestelmä on pesukoneen pohjaosassa ja toimii
ainoastaan koneen ollessa käynnissä.
Ota yhteyttä lähimpään valtuutettuun
huoltoliikkeeseen konetta uudelleen käyttöön
otettaessa.
17
Jos et saa poistettua ongelmaa näiden tarkistusten
avulla, ota yhteyttä lähimpään valtuutettuun
huoltoliikkeeseen.
Muista mainita koneesi tuote- ja sarjanumero, jotka
löytyvät luukun oikeaan reunaan kiinnitetystä
arvokilvestä (ks. kuva).
Malli ..............................................................................
Tuotenumero ................................................................
Sarjanumero..................................................................
Ostopäivä......................................................................
Huolto ja varaosat
Huollot ja mahdolliset korjaukset on annettava
valtuutetun huoltoliikkeen tehtäväksi.
Lähimmän valtuutetun huoltoliikkeen numeron löydät
soittamalla
numeroon 0200-2662 (0,95 mk/min + pvm).
Varmistaaksesi laitteesi moitteettoman toiminnan
vaadi aina käytettäväksi sopivinta, siis alkuperäistä
varaosaa. Huollosta ja varaosien myynnistä vastaa
HUOLTOLUX, Porissa, puh. (02) 622 3300.
Kuluttajaneuvonta
Tuotettasi tai sen käyttöä koskeviin kysymyksiin
saat vastauksen kuluttajaneuvonnastamme
soittamalla numeroon 0200-2662 (0,95 mk/min +
pvm).
Takuu
Tuotteella on kahden (2) vuoden takuu.
Takuuehdot noudattavat alan yleisiä ehtoja ja
niitä on saatavissa myyjäliikkeestä tai
maahantuojalta. Ostokuitti säilytetään, koska
takuun alkaminen määritetään ostopäivän
mukaan.
Korvaus huollosta voidaan periä myös takuuaikana:
* aiheettomasta valituksesta
* ellei käyttöohjetta ole noudatettu.
EU-maat
Laitteella on käyttömaan lainsäädännön
mukainen takuu.
Kuljetusvauriot
Tarkista pakkauksen purkamisen yhteydessä,
ettei laite ole vaurioitunut kuljetuksessa.
Mahdollisista kuljetusvaurioista on heti
ilmoitettava myyjäliikkeelle.
GAR01fi
Prod.No.
........
Ser. No.
.........
Mod.
........
RA01
18
Ennen testauksia vedenpehmentimen suolasäiliö ja huuhtelukirkasteen säiliö tulee täyttää kokonaan.
Yläkorin täyttö
Alakorin täyttö
IST10fi
Tietoja testi-instituuteille
Testimääräys: EN 50242
Vertailuohjelma: 50° Biopesu + Esipesu
Astioden täyttötilavuus: 12 hengen astiat
Huuhtelukirkasteen säätö: asento 5
Pesuaineen annostelu: 25 g lokerossa
5 g kannessa
MITAT Leveys 59,6 cm
Korkeus 81,8 - 87,8 cm
Maks. syvyys 57,5 cm
Maks. syvyys luukku auki 1 1 1,4 cm
SÄHKÖLIITÄNTÄ Jännite (50 Hz) 230 V - 50 Hz
KIERTOVESIPUMPPU 200 W
LÄMMITYSVASTUS 2100 W
KOKONAISTEHO 2300 W
VEDENPAINE Min. 50 kPa (0,5 bar)
Maks. 800 kPa (8 bar)
KAPASITEETTI 12 hengen astiat
Tekniset tiedot
US50
UI50
19
Koneen asennuksen yhteydessä
suoritettavat sähköasennukset on annettava
valtuutetun sähköasentajan tehtäväksi.
Koneen asennuksen yhteydessä
suoritettavat LVI-työt on annettava
valtuutetun LVI-asentajan tehtäväksi.
Pakkausmateriaali on poistettava ennen koneen
asettamista paikoilleen.
Vesiliitäntä
Koneen voi kytkeä joko lämmin- (maks. 60°C)
tai kylmävesiverkkoon.
Suositamme kylmän veden käyttöä, koska
lämminvesiliitäntä ei mahdollisesti riitä pesemään
puhtaaksi likaisia astioita.
Lämminvesiliitäntä lyhentää ohjelman kestoaikaa.
Vedenpaineen on seurattava teknisten tietojen
yhteydessä ilmoitettuja arvoja, koska kone ei toimi
oikein, jos paine ei ole oikea.
Oman alueesi vesijohtoverkon keskipaineen tietää
paikallinen vesilaitos.
Tulovesiletkua voi kääntää oikealle tai vasemmalle
asennuksen helpottamiseksi.
Kiinnitysrengas on sijoitettava oikein vuodon
välttämiseksi.
Letkua ei saa taivuttaa tai litistää, koska veden
virtausnopeus tällöin laskee.
Jos kone liitetään uuteen vesijohtoon tai johtoon, jota
ei ole käytetty vähään aikaan, on veden annettava
juosta jonkin aikaa ennen liitäntää. Tällöin hiekka tai
ruoste ei pääse tukkimaan vesijohdon suodinta.
Jos haluat itse suorittaa liitännän, on koneen
vedenottoletkun kiinnitysmutteri kiinnitettävä 3/4"
kierteeseen tai erityiseen pikaliitäntähanaan.
Muista tarkistaa liitosten vedenpitävyys.
COL07fi
A
CA03
Asentaminen
20
Vedenpoistoletkun liitäntä
Vedenpoistoletku voidaan liittää:
1. pesualtaan viemäröintikalusteeseen, jolloin
poistoletku on ensin tuotava työtason korkeudelle
ja kiinnitettävä siihen.
2. seinässä olevaan viemäriin, jossa on ilmaväli ja
jonka sisähalkaisija on vähintään 4 cm.
Poistoliitännän on oltava 30 cm:n ja enintään 100
cm:n korkeudella lattiasta.
Letku voidaan johtaa joko oikealle tai vasemmalle.
Letkua ei saa taivuttaa tai litistää, koska tämä häiritsee
veden poistumista tai voi tukkia letkun.
Letkua saa pidentää enintään 2 m ja pidennysletkun
sisähalkaisijan tulee olla yhtä suuri kuin pesukoneen
tyhjennysletkussa.
Mahdollisten liitososien sisähalkaisijan on myös oltava
yhtä suuri kuin tyhjennysletkussa.
Muista tarkistaa liitosten vedenpitävyys.
Keittiöaltaan tulppa ei saa olla kiinni koneen
vedenpoiston aikana, koska silloin vesi
saattaa valua takaisin koneeseen.
COL06fi
CS13
min 30 cm
max 100 cm
min 4 cm
Ø 21
Ø 18
1 2
CS14
min 30 cm
max 100 cm
+ 2 m max
Ø 18
Ø 21
Sähköliitäntä
Varmista ennen astianpesukoneen pistokkeen
kytkemistä pistorasiaan, että:
1. verkkojännite vastaa koneen teknisissä tiedoissa
mainittua jännitettä ja että
2. sulakkeet, paikallinen sähköverkko että pistorasia
kestävät koneen enimmäiskuormituksen.
Koneen saa liittää vain maadoitettuun
pistorasiaan ja sähköliitännän pitää olla
voimassaolevien sähköturvallisuusmääräysten mukainen.
Koneen valmistaja ei vastaa vahingoista,
jotka aiheutuvat yllä mainittujen
varotoimenpiteiden laiminlyömisestä.
Kone täyttää seuraavien direktiivien vaatimukset:
- 19.2.73 annettu pienjännitedirektiivi 73/23 ja sen muutokset
- 3.5.89 annettu EMC-direktiivi 89/336 ja sen muutokset
21
Tämä astianpesukone on suunniteltu sijoitettavaksi
tiskipöydän tai työtason alle.
Kaaviokuvan osoittamien syvyysmittojen
noudattaminen on erittäin tärkeää.
Astianpesukone ei tarvitse erillisiä tuuletusaukkoja.
Vain vedenotto- ja poistoletkun sekä sähköjohdon
läpivientiä varten tarvitaan aukko.
Kalusteen korkeus voi olla 820 - 880 mm, koska
astianpesukoneessa on säädettävät jalat (maks. 60
mm).
Astianpesukoneen yläkannen ja työtason väliin pitää
jättää 2 mm tyhjää tilaa.
Koneen korkeuden säätäminen
Korkeus säädetään seuraavasti:
1. Löysää tai kiristä etujalkoja.
2. Jotta voit säätää takajalkaa, poista ensin
sokkelilevy ruuvaamalla irti ruuvit. Voit tämän
jälkeen säätää takajalkaa ruuvaamalla etulevyn
keskellä olevaa ruuvia vasemmalle tai oikealle.
Kiinnitä sokkelilevy takaisin paikalleen ruuvaamalla
ruuvit.
Koneen siirtämisen helpottamiseksi mukana
toimitetaan takajalan alle asetettava suojapala.
Paina suojapala jalkaan kiinni.
Suojapalaa voidaan tarvittaessa pienentää murtamalla
se merkityistä kohdista.
Oikea tasapaino takaa luukun oikean ja tiiviin
sulkeutumisen. Kun laite on tasapainotettu oikein,
luukku ei osu kummallakaan puolella oleviin
kaappeihin.
Jos luukku ei sulkeudu kunnolla, löysää tai kiristä
jalkaa kunnes kone on tasapainossa.
INS51fi
Asentaminen työtason alle
575
max
600
596
600
+
-
596
820
880
÷
818
878
÷
II86
5
7
5
max
II52
22
Vaaittaminen
Astianpesukoneen vaaitus on tärkeää, jotta luukku
sulkeutuisi täysin tiiviisti.
Kun kone on huolellisesti asetettu vaakatasoon,
luukku ei napsahda kiinni tasapainotuskappaleeseen koneen kummallakaan puolella.
Koneen säätöjalkoja käännetään oikealle tai
vasemmalle, kunnes kone seisoo täysin
vaakasuorassa.
Koneen pohjaosaan mahdollisesti jäävä aukko
voidaan peittää laskemalla säädettävää sokkelilevyä
alemmaksi.
Kiinnittäminen keittiökalusteisiin
Estääksesi astianpesukonetta kaatumasta, on
varmistettava, että se on kiinnitetty joko työtasoon tai
keittiökalusteisiin käyttämällä astianpesukoneen
mukana tulleita kiinnikkeitä. Aseta kiinnikkeet koneen
etuosassa oleviin reikiin kuvan osoittamalla tavalla.
Varmista kiinnitys keittiökalusteisiin joko koneen
yläosasta tai sivuista käyttämällä 3,5 x 16 mm
ruuveilla.
Kone on aina kiinnitettävä työtasoon koneen
yläosasta mukana tulevilla kiinnikkeillä.
Tämän huomioitta jättäminen saattaa
aiheuttaa henkilö- tai esinevahinkoja.
Astianpesukoneen sivulevyjä ei tule
missään tapauksessa porata, etteivät altaan
ja sivulevyjen väliin sijoitetut
vesijärjestelmän komponentit vaurioidu.
INS67fi
IN10
II54
152978 35/0
FIN
S
R-Kodinkoneet
Pakkalankuja 6,
01510 VANTAA
PL 102, 01511 VANTAA
Kuluttajaneuvonta, puh. 0200-2662
(95 p/min + pvm.)
Konsumentrådgivning, tel. 0200-2662
(95 p/min + lna)
Loading...
