Laite täyttää seuraavien direktiivien vaatimukset:
- 19.2.73 annettu pienjännitedirektiivi 73/23 ja sen muutokset;
- 3.5.89 annettu EMC-direktiivi 89/336 ja sen muutokset.
Mitat Leveys 59.6 cm
Korkeus 81.8 - 87.8 cm
Maks. syvyys 57.5 cm
Maks. syvyys luukku auki 118.5 cm
Sähköliitäntä: Sähköliitäntää koskevat tiedot löytyvät astianpesukoneen luukun
Jännite sisäreunassa olevasta arvokilvestä.
Kokonaisteho
Sulake
Vedenpaine Min. 50 kPa (0.5 bar)
Maks. 800 kPa (8 bar)
Tilavuus 12 hengen astiat
Tekniset tiedot
Säilytä ohjekirja. Jos laite myydään tai annetaan pois, tai jos muutat ja jätät laitteen uusille asukkaille, on ohjeet
luovutettava laitteen uudelle omistajalle, jotta hän voi tutustua laitteen käyttöohjeisiin ja varoituksiin.
Varoitukset annetaan turvallisuussyistä. LUE ne huolellisesti ennen laitteen asennusta ja käyttöä.
Asennus
● Tarkista, ettei astianpesukone ole vaurioitunut kuljetuksen
aikana. Älä koskaan kytke sähköä vaurioituneeseen
laitteeseen. Jos astianpesukone on vaurioitunut, ota yhteys
jälleenmyyjään.
● Turvallisuussyistä laitteeseen ei saa tehdä muutoksia eikä
sen arvoja muuttaa.
● Ainoastaan ammattitaitoiset henkilöt saavat tehdä laitteen
sähkö- ja LVI-asennukset.
● Tarkista, ettei laitteen sähköjohto jää puristuksiin laitteen
alle.
● Astianpesukoneen sivulevyjä ei tule koskaan porata,
etteivät hydrauliset osat vaurioidu.
Lapsiturvallisuus
● Laitetta saavat käyttää vain aikuiset.
● Älä anna lasten painaa säätimiä tai leikkiä laitteen kanssa.
● Pakkauksen osat saattavat olla vaarallisia lapsille
aiheuttaen jopa tukehtumisen! Pidä kaikki
pakkausmateriaalit poissa lasten ulottuvilta.
● Astianpesukoneen sisältämä vesi ei ole juotavaksi
kelpaavaa. Siinä saattaa olla pesuainetta. Pidä lapset
etäällä astianpesukoneesta luukun ollessa auki.
● Pidä kaikki pesuaineet turvallisessa paikassa lasten
ulottumattomissa.
Astianpesukone on tarkoitettu
päivittäiseen käyttöön
● Astioita, joissa on säilytetty bensiiniä, maalia, teräs- tai
rautahiukkasia tai syövyttäviä, happopitoisia tai alkaalisia
kemikaaleja, ei saa pestä asianpesukoneessa.
● Älä avaa missään olosuhteissa laitteen luukkua kesken
toiminnan (etenkään pesuvaiheessa), ettei kuumaa vettä
pääse ulos laitteesta. Jos luukku kuitenkin avataan,
turvakatkaisin pysäyttää laitteen.
● Käytä ainoastaan konepesuun tarkoitettuja tuotteita
(pesuaine, vedenpehmennyssuola ja huuhtelukirkaste).
● Pystyasentoon asetetut pitkäteräiset veitset saattavat olla
vaarallisia.
● Pitkät ja/tai terävät ruokailuvälineet (esim. paistiveitset)
tulee asettaa vaakatasoon yläkoriin.
● Huolehdi siitä, että astianpesukoneen luukku on aina kiinni
(paitsi likaisten astioiden laittamisen ja puhtaiden astioiden
poistamisen aikana). Näin kukaan ei pääse kompastumaan
ja loukkaamaan itseään avoinna olevaan luukkuun.
● Sulje luukku laitteen täyttämisen tai tyhjentämisen jälkeen,
sillä avoin luukku voi olla vaarallinen.
● Älä istu tai seiso avatulla luukulla.
● Katkaise laitteen virta ja sulje vesihana käytön jälkeen.
● Ainoastaan valtuutettu huoltoliike saa huoltaa laitetta. Käytä
ainoastaan alkuperäisiä varaosia.
● Älä koskaan yritä korjata laitetta itse. Kokemattomien
henkilöiden suorittamat korjaukset saattavat aiheuttaa
loukkaantumisia tai vakavia toimintahäiriöitä.
Ota yhteys valtuutettuun huoltoliikkeeseen. Vaadi
alkuperäisiä varaosia.
Hävittäminen
Hävitä astianpesukoneen pakkausmateriaalit asianmukaisesti.
Kaikki pakkausmateriaalit voidaan kierrättää.
Muoviosat on merkitty kansainvälisillä standardilyhenteillä:
>PE< polyeteeni, esim. kääremateriaali.
>PS< styroxmuovi, esim. pehmustusmateriaali (ei sisällä
kloorifluorihiiltä).
>POM< polyoksimetyleeni, esim. muovikiinnittimet.
Pahvipakkaus on valmistettu kierrätyspaperista ja tulee viedä
jätepaperin keräyslaatikkoon kierrätystä varten.
Kun poistat astianpesukoneen käytöstä, tee siitä ensin
käyttökelvoton.
Varoitus! Lapset saattavat leikkiessään lukita itsensä
astianpesukoneen sisälle tai muuten joutua vaaratilanteisiin.
Katkaise sähköjohto ja varmista ettei luukun lukkolaite toimi,
etteivät lapset jää loukkuun sen sisälle.
Ota yhteys sinua lähinnä sijaitsevaan kotitalouskoneiden
kierrätystoiminnasta vastaavaan pisteeseen.
Symboli , joka on merkitty tuotteeseen tai sen
pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä
talousjätteenä. Tuote on sen sijaan luovutettava sopivaan
sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan
keräyspisteeseen. Tämän tuotteen asianmukaisen
hävittämisen varmistamisella autetaan estämään sen
mahdolliset ympäristöön ja terveyteen kohdistuvat
haittavaikutukset, joita voi aiheutua muussa tapauksessa
tämän tuotteen epäasianmukaisesta jätekäsittelystä.
Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi
jäteasioita hoitavalta viranomaiselta tai liikkeestä, josta tuote
on ostettu.
Taloudellinen ja
ympäristöystävällinen
astianpesu
● Varmista, että vedenpehmennin on säädetty oikein.
● Älä esipese astioita juoksevan veden alla.
● Valitse astioiden lian tyypin ja likaisuusasteen mukainen
pesuohjelma.
● Älä ylitä käyttöohjeiden ja tuotteen valmistajan pesuaine-,
erikoissuola- tai huuhtelukirkasteannostusta.
Turvallisuusohjeita
3
4
1. Yläkorin pysäytin
2. Vedenkovuusalueen säätö
3. Suolasäiliö
4. Pesuainelokero
5. Ohjauspaneeli
6. Arvokilpi
7. Huuhtelukirkastesäiliö
8. Siivilät
9. Alasuihkuvarsi
10. Yläsuihkuvarsi
11. Yläkori
Laitekuvaus
Ohjelmanvalitsin ja virran merkkivalo:
pesuohjelma valitaan kääntämällä ohjelmanvalitsinta joko
myötä- tai vastapäivään, kunnes haluttu pesuohjelma (ks.
"Pesuohjelmat"-taulukkoa) on valitsimessa olevan ohjelman
valintamerkin kohdallla (On-asento). Virran merkkivalo syttyy.
Valitun ohjelman vaiheen merkkivalot alkavat vilkkua.
Kytke virta pois koneesta kääntämällä ohjelmanvalitsinta,
kunnes valitsimen merkki on virran merkkivalon kohdalla (Offasento). Virran merkkivalo sammuu.
Ohjelmanvalitsimella voidaan asettaa myös
vedenpehmentimen taso (ks. sitä koskevaa kappaletta).
"Puolitäyttö"-painike: tämä lisätoiminto on hyödyllinen
ja taloudellinen, kun pestäviä astioita on vähän. Se laskee
veden- ja energiankulutusta. Tämä vaihtoehto tulee valita
yhdessä pesuohjelman kanssa.
Vastaava merkkivalo syttyy.
Muista täyttää kumpikin kori (ylä ja ala).
Valittaessa tämä toiminto Tehopesu 70°C ja Normaali 65°C-
ohjelmien esipesuvaihe poistetaan automaattisesti. (Tässä
tapauksessa pesuainetta ei enää tarvita esipesua varten).
Eco 50°C-ohjelman pesuvaiheen kesto lyhenee.
Pika 60°C- ja Esipesu-ohjelmien kanssa ei voida valita
puolitäyttö-toimintoa (painike poiskytketty - merkkivalo
sammunut).
Vähennä tätä toimintoa käyttäessäsi normaalitäytöllä
käytettävää pesuainemäärää.
"Käynnistys/peru"-painike (CANCEL): kun
pesuohjelma on asetettu, paina tätä painiketta käynnistääksesi
ohjelman.
Käynnistys/peru-merkkivalo (painikkeen yläpuolella) syttyy.
Tällä painikkeella voidaan peruuttaa käynnissä oleva
pesuohjelma.
Merkkivalot: merkitykset:
Valitun ohjelman ohjelmavaiheen merkkivalot alkavat vilkkua
heti, kun valitset pesuohjelman.
Kun ohjelma alkaa, ohjelmavaiheen merkkivalot sammuvat
lukuunottamatta käynnissä olevan vaiheen merkkivaloa, joka
jää palamaan kiinteästi.
Suolan merkkivalo ei syty koskaan pesuohjelman aikana,
vaikka suolaa tulisi lisätä.
Ohjauspaneeli
5
Ohjelmanvalitsin
Pesuohjelmien symbolit
Merkkivalot
Luukun kahva
Virran merkkivalo
Käynnistys/peru-merkkivalo
Ohjelman valintamerkki
Käynnistys/peru-painike
Puolitäyttö-painike
Suolan täytön merkkivalo, syttyy kun suola on
loppunut.
Pesu: syttyy pesu- ja huuhteluvaiheiden ollessa
käynnissä.
Kuivaus: syttyy kuivausvaiheen aikana.
Ohjelman loppu: syttyy pesuohjelman loputtua.
Se osoittaa myös seuraavia lisätoimintoja:
- vedenpehmentimen asetus,
- laitteen toimintahäiriöstä johtuva hälytys.
Ennen astianpesukoneen ensimmäistä käyttökertaa:
1. Varmista, että sähkö- ja vesiliitännät on tehty
asennusohjeen mukaisesti.
2. Poista kaikki pakkausmateriaalit laitteen sisältä.
3. Säädä vedenpehmennin.
4. Kaada 1 litra vettä suolasäiliöön ja täytä se suolalla.
5. Täytä huuhtelukirkastesäiliö.
Huom:
Jos haluat käyttää "3/1" -yhdistelmäpesutabletteja, lue
huolellisesti ohjeet kohdasta "Eri tyyppiset pesuaineet".
Vedenpehmentimen säätö
Astianpesukone on varustettu vedenpehmentimellä, joka on
suunniteltu poistamaan veden mineraalit ja kalkin. Nämä
saattavat vahingoittaa laitetta tai heikentää sen toimintaa.
Mitä suurempi veden kalkkipitoisuus on, sitä kovempaa vesi
on.
Veden kovuutta mitataan toisiaan vastaavilla asteikoilla, esim.
saksalainen asteikko (°dH), ranskalainen asteikko (°TH) ja
mmol/l-asteikko (millimoolia per litra - kansainvälinen
vedenkouvuuden yksikkö).
Vedenpehmennin säädetään paikallisen veden kovuuden
mukaan, jota voit kysyä vesilaitokselta.
Vedenpehmennin tulee asettaa kummallakin tavalla:
manuaalisesti käyttämällä vedenkovuussäädintä ja
elektronisesti käyttämällä ohjelmanvalitsinta ja
käynnistys/peru-painiketta.
a) Manuaalinen säätö
1. Avaa astianpesukoneen luukku.
2. Poista astianpesukoneen alakori.
3. Käännä vedenkovuuskatkaisin asentoon 1 tai 2 (ks.
taulukko).
4. Aseta alakori takaisin.
Vedenpehmentimen
tehdasasetus on 2.
b)Elektroninen säätö
(Virran tulee olla kytkettynä pois)
Vedenpehmentimen tehdasasetus on 5.
1. Pidä käynnistys/peru-painike painettuna ja käännä
ohjelmanvalitsinta myötäpäivään, kunnes ohjelman
valintamerkki on ensimmäisen pesuohjelman kohdalla.
Virran ja käynnistys/peru-merkkivalot alkavat vilkkua
osoittaen, että vedenpehmentimen asetustoiminto on
kytketty päälle.
Samalla ohjelman loppu-merkkivalo alkaa vilkkua.
Sen hetkinen taso osoitetaan ohjelman loppu-merkkivalon
vilkutusmäärällä ja noin 5 sekunnin tauolla (ks. taulukko).
Esimerkki: 5 vilkutusta + tauko + 5 vilkutusta jne. = taso 5
2. Muuta tasoa painamalla käynnistys/peru-painiketta.
Painikkeen jokainen painaminen muuttaa tason. (Ks.
taulukosta uuden tason valinta).
Esimerkkejä:
Jos taso on 5 ja käynnistys/peru-painiketta painetaan
kerran, valitaan taso 6.
Jos taso on 10 ja käynnistys/peru-painiketta painetaan
kerran, valitaan taso 1.
Ohjelman loppu-merkkivalo pysyy sammuneena noin 5
sekuntia ja alkaa sitten vilkkua osoittamaan uutta asetusta.
3. Tallenna toimenpide sammuttamalla kone. Siirrä
ohjelmanvalitsin takaisin Off-asentoon, ts. ohjelman
valintamerkki virran merkkivalon kohdalle.
Muussa tapauksessa odota noin 60 sekuntia.
Astianpesukone palaa automaattisesti asetustilaan.
Ennen laitteen käyttöönottoa
6
°dH °TH mmol/l
manuaalisesti elektronisesti
51 - 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
11 - 14
4 - 10
< 4
9,0 - 12,5
7,6- 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0
3,3 - 3,9
2,6 - 3,2
1,9 - 2,5
0,7 - 1,8
< 0,7
Alue
IV
IV
IV
IV
IV
III
III
II
I/II
I
91 - 125
76 - 90
65 - 75
51 - 64
40 - 50
33 - 39
26 - 32
19 - 25
7 - 18
< 7
2
2
2
2
2
2
1
1
1
1
taso 10
taso 9
taso 8
taso 7
taso 6
taso 5
taso 4
taso 3
taso 2
taso 1
kyllä
kyllä
kyllä
kyllä
kyllä
kyllä
kyllä
kyllä
kyllä
ei
10
9
8
7
6
5
4
3
2
1
Vedenkovuus Vedenkovuuden säätö
"Ohjelman loppu"-
merkkivalon
vilkutusmäärä
Suolan
käyttö
Vedenpehmennyssuolan lisääminen
Käytä ainoastaan astianpesukoneelle tarkoitettua suolaa.
Muut kuin erityisesti astianpesukoneelle tarkoitetut suolat,
mm. pöytäsuola, saattavat vaurioittaa vedenpehmennintä.
Lisää vedenpehmennyssuolaa ainoastaan ennen
täydellisen pesuohjelman käynnistystä.
Lisäyksen aikana laitteen pohjalle ylivalunut suola tai
suolavesi saattaa ajan kuluessa edistää ruosteen
syntymistä.
Täyttö:
1. Avaa luukku, vedä alakori pois ja kierrä suolasäiliön korkki
auki vastapäivään.
2. Kaada litra vettä säiliöön (vain ensimmäisen suolatäytön
yhteydessä).
3. Lisää suolaa säiliöön laitteen mukana toimitetun suppilon
avulla, kunnes säiliö on
täysi.
4. Aseta korkki takaisin
paikalleen varmistettuasi
ensin, ettei kierteissä tai
tiivisteessä ole suolan
jäännöksiä.
5. Ruuvaa korkkia tiukasti
kiinni myötäpäivään,
kunnes
kuulet naksahduksen.
Suolasäiliö tulee täyttää ajoittain.
Ohjauspaneelissa oleva suolan täyttövalo syttyy, kun suola on
loppunut.
Ohjauspaneelissa oleva suolan täyttövalo saattaa palaa 2 6 tuntia suolan lisäämisen jälkeen, jos virta on kytketty
laitteeseen. Jos käytät suolaa, joka liukenee hitaasti, valon
sammumiseen kuluu enemmän aikaa. Tämä ei vaikuta
astianpesukoneen toimintaan.
Älä välitä säiliöstä ylivaluvasta vedestä lisätessäsi suolaa, se
on täysin normaalia.
Huuhtelukirkaste
Huuhtelukirkaste annostuu automaattisesti viimeisen
huuhtelukerran aikana. Sen käyttö takaa perusteellisen
huuhtelun ja kuivauksen ilman astioihin jääviä kalkkitäpliä tai raitoja. Luukun sisään sijoitettuun säiliöön mahtuu noin 110 ml
huuhtelukirkastetta, joka säädöstä riippuen riittää 16 - 40
pesukertaan.
Näin lisäät huuhtelukirkastetta:
1. Avaa säiliö painamalla painiketta (A).
2. Lisää kirkastetta, kunnes säiliö on aivan täynnä.
Maksimitaso on osoitettu kirjoituksella "max".
Varmista jokaisen lisäyksen jälkeen, että kansi on kiinni.
Jotta seuraavassa pesussa ei turhaan synny vaahtoa,
kuivaa huolellisesti täyttöaukon viereen valunut neste
pois.
Käytä ainoastaan astianpesukoneelle tarkoitettua
huuhtelukirkastetta. Älä koskaan kaada
huuhtelukirkastesäiliöön mitään muita aineita (esim.
astianpesukoneen pesuainetta, nestemäistä pesuainetta).
Se saattaa vaurioittaa laitetta.
Huuhtelukirkasteen annostus
Korjaa huuhtelukirkasteen annostusmäärää saatujen loppu- ja
kuivaustulosten perusteella 6-asentoisella valitsimella(asento
1: min.annostusmäärä, asento
6: maks.annostusmäärä).
Lisää annostusmäärää, jos
pesun jälkeen astioissa on
vesipisaroita tai kalkkitahroja.
Tehdasasetus on 4.
Vähennä määrää, jos astioissa
on tahmeita valkoisia juovia.
Lisää huuhtelukirkastetta, kun
osoitin (B) muuttuu vaaleaksi.
7
BR10
BR16
BR12
BR11
● Tarkista, tarvitseeko erikoissuolaa tai huuhtelukirkastetta
lisätä.
● Aseta ruokailuvälineet ja astiat astianpesukoneeseen.
● Lisää astianpesuainetta.
● Valitse ruokailuvälineille ja astioille sopiva pesuohjelma.
● Käynnistä pesuohjelma.
Ruokailuvälineiden ja astioiden asetus
Sieniä, siivousliinoja tai muita vettä imeviä esineitä ei saa
pestä astianpesukoneessa.
● Ennen astioiden asetusta sinun tulee:
- Poistaa suuret ruoantähteet.
- Pehmentää pannuihin kiinni palanut ruoka liottamalla.
● Kun asetat astioita ja ruokailuvälineitä
astianpesukoneeseen, huomaa:
- Astioiden ja ruokailuvälineiden ei tule estää suihkuvarsien
pyörimistä.
- Aseta kaarevapintaiset astiat kuten kupit, lasit, pannut jne.,
niin että vesi pääsee valumaan pois.
- Astioiden ja ruokailuvälineiden ei tule olla sisäkkäin tai
päällekkäin.
- Lasien ei tule koskea toisiinsa, etteivät ne mene rikki.
- Aseta pienet esineet ruokailuvälinekoriin.
● Muoviastioihin ja teflonpannuihin jää helposti
vesipisaroita; ne eivät kuivu yhtä hyvin kuin posliini- ja
metalliastiat.
Avaa luukku ja vedä korit ulos astioiden asettamista varten.
Alakori
Alakori on tarkoitettu kansille, kattiloille, lautasille,
salaattikulhoille ja ruokailuvälineille.
Aseta tarjoiluvadit ja isot kannet pitkin korin reunoja siten, että
suihkuvarret voivat pyöriä esteettömästi.
Alakorin kaksi lautastukea voidaan laskea helposti alas, kun
tarvitaan tilaa padoille, pannuille tai kulhoille.
Päivittäinen käyttö
8
Ruokailuvälineiden/astioiden pesu astianpesukoneessa:
saa pestä rajoitetusti:
- Pese kiviastioita astianpesukoneessa ainoastaan, jos niiden
valmistaja on ilmoittanut niiden kestävän konepesua.
- Lasitetut kuviot saattavat haalistua jatkuvassa konepesussa
- Hopea- ja alumiiniosat menettävät värinsä pesun aikana.
Ruoantähteet, esim. kananmunan valkuainen, keltuainen ja
sinappi värjäävät ja haalistavat hopeaa.
Poista tämän vuoksi ruoantähteet hopeapinnoilta välittömästi,
ellet pese niitä heti käytön jälkeen.
- Jotkin lasityypit saattavat muuttua himmeäksi useiden
pesujen jälkeen
ei saa pestä:
Puu-, sarvi-, posliini- tai helmiäiskahvaiset ruokailuvälineet
- Muoviesineet, jotka eivät kestä kuumuutta
- Vanhat ruokailuvälineet, joissa on liimattuja ja kuumuutta
kestämättömiä osia
- Liimatut ruokailuvälineet tai astiat
- Tina- tai kuparivälineet
- Lyijykristalliset lasit
- Ruostuvat teräsesineet
- Puulautaset
- Keinokuituiset esineet
Ruokailuvälinekori
Pitkäteräiset veitset saattavat pystyyn asetettuina olla
vaarallisia. Pitkät ja/tai terävät esineet, kuten paistiveitset,
tulee asettaa pitkittäin yläkoriin.
Ole varovainen konetta täyttäessäsi ja tyhjentäessäsi,
mikäli astioiden joukossa on teräviä esineitä, kuten
veitsiä.
Ruokailuvälineet tulee asettaa niille tarkoitettuun erilliseen
koriin kahvat alaspäin. Jos ruokailuvälineet kuitenkin näin
asetettuina tulevat ulos korin pohjan väleistä ja estävät
alemman suihkutusvarren pyörimisen, aseta ne kahvat
ylöspäin.
Lusikat on sijoitettava muiden ruokailuvälineiden sekaan,
etteivät ne mene korissa sisäkkäin.
Parhaan pesutuloksen saavuttamiseksi suosittelemme, että
asetat ruokailuvälineet mukana toimitettaviin
ruokailuvälinelokeroihin (mikäli ruokailuvälineiden muoto ja
koko sen sallivat).
Ruokailuvälinekoria voidaan
tarpeen mukaan siirtää
sivusuunnassa sekä oikealle
että vasemmalle alakorissa.
Yläkori
Yläkori on tarkoitettu lautasille (jälkiruokalautaset, teevadit,
ruokalautaset, joiden halkaisija on enint. 24 cm),
salaattikulhoille, kupeille ja juomalaseille.
Aseta astiat kuppitelineille ja
niiden alle, niin että vesi
koskee kaikkiin pintoihin.
Korkeajalkaiset lasit voit
sijoittaa jalka ylöspäin
kuppitelineille.
Kuppitelineet voidaan
kääntää ylöspäin, jotta astiat
on helpompi asettaa
astianpesukoneeseen.
Aseta kevyet astiat (esim.
muovikulhot) yläkoriin ja
varmista, etteivät ne pääse
liikkumaan.
Jos asetat lautaset yläkoriin:
Aloita lautasten asetus
korin takaosasta. Kallista
niitä hieman eteenpäin. Ole
varovainen asettaessasi
niitä etuosaan lähelle
luukkua.
Varmista ennen luukun sulkemista, että molemmat
suihkuvarret pääsevät pyörimään esteettä.
9
UI42
Yläkorin korkeuden säätö
Suuret lautaset voi sijoittaa alakoriin. Nosta yläkori ensin
yläasentoon.
Näin nostat yläkoria:
1. Kori vedetään ulos koneesta ja nostetaan ylös sivussa
olevien kädensijojen avulla.
2. Kori saadaan takaisin entiseen alkuperäiseen asentoon
nostamalla kädensijoista ja laskemalla varovasti alas.
Varoitus!
Astiakoria ei saa koskaan
nostaa tai laskea vain
yhdestä sivusta.
Kuppitelinettä/telineitä ei
voida käyttää korin ollessa
yläasennossa.
Laske kori alkuperäiseen asentoonsa
seuraavasti:
1. Vedä koria ulos, kunnes se pysähtyy.
2. Nosta koria kummaltakin puolelta varoen ylöspäin ja anna
sitten laitteiston pudota hitaasti alas siitä kiinni pitäen.
Sulje luukku, kun olet täyttänyt laitteen, sillä avoin luukku
saattaa olla vaarallinen.
Pesuaineen käyttö
Käytä vain pesuaineita, jotka on suunniteltu
astianpesukoneille.
Pesuaineen oikea annostus auttaa vähentämään
saastumista.
Ennen pesuohjelman käynnistymistä. Astianpesukone
ottaa pesuaineen pesuvaiheessa.
Näin lisäät pesuainetta
1. Jos kansi on kiinni: paina painiketta (1). Kannen jouset
avautuvat.
2. Kaada lokeroon (2) pesuainetta.
Merkintä osoittaa annostustasot:
20 = noin 20 g pesuainetta
30 = noin 30 g pesuainetta
3. Jos ohjelmaan kuuluu esipesu, lisää tarvittava pesuaine
(5/10 g) viereiseen lokeroon (3).
4. Sulje kansi ja paina, kunnes se lukkiutuu paikalleen.
10
Yläkori nostettuna 20 cm 31 cm
Yläkori laskettuna 24 cm 27 cm
Astioiden enimmäiskorkeus
yläkorissa alakorissa
Pesuainetabletit
Eri valmistajien pesuainetablettien liukenemisajat vaihtelevat.
Tämän vuoksi kaikkien pesuainetablettien pesuteho ei ehdi
huippuunsa lyhyissä pesuohjelmissa. Käytä pesuainetablettien
yhteydessä siksi pitkiä pesuohjelmia, jotta pesuainejäämät
varmasti poistuvat astioista.
Pesuainetiiviste
Nykyaikaiset konetiskiaineet ovat lähes poikkeuksetta lievästi
emäksisiä, tabletin tai jauheen muodossa olevia tiivisteitä,
joissa on mukana luontaisia entsyymejä.
Kun tällaisten pesuainetiivisteiden kanssa käytetään 50 °C:n
pesuohjelmia, ympäristö saastuu vähemmän ja astiat tulevat
puhtaiksi vähemmällä pesemisellä, koska nämä pesuohjelmat
on erityisesti suunniteltu hyödyntämään pesuainetiivisteiden
entsyymien lianirrotuskykyä. Siksi 50 °C:n pesuohjelmilla ja
pesuainetiivisteillä päästään samaan puhdistustulokseen,
johon ennen tarvittiin 65 °C:n pesuohjelmia.
Yhdistelmäpesuainetablettien "3/1"
käyttö
Näihin pesuainevalmisteisiin on yhdistetty pesuaineen,
huuhtelukirkasteen ja vedenpehmennyssuolan vaikutukset.
1. Tarkista, soveltuvatko tällaiset pesuaineet oman
asuinalueesi vedenkovuudelle. Noudata valmistajan ohjeita.
HUOM: Suolasäiliötä ja huuhtelukirkastesäiliötä ei tarvitse nyt
täyttää.
Suolan- ja huuhtelukirkasteen merkkivalo palaa, kun virta on
kytkettynä koneeseen (jos suolan- ja huuhtelukirkasteen
merkkivalo kuuluu koneen varusteisiin).
2. Valitse pienin vedenkovuuden säätö.
3. Ennen kuin käynnistät pesuohjelman, aseta "3/1"-
pesuaine pesuainesäiliöön.
HUOM: Jos kuivaustulos ei ole hyvä, suosittelemme
seuraavaa:
1. Täytä huuhtelukirkasteen annostelusäiliö
huuhtelukirkasteella.
2. Aseta huuhtelukirkasteen annostelu asentoon 2.
Jos päätät vaihtaa takaisin tavallisiin pesuaineisiin,
toimi seuraavasti:
● Täytä suolasäiliö ja huuhtelukirkastesäiliö uudelleen
täyteen.
● Säädä vedenkovuus suurimmaksi mahdolliseksi ja pese 3
tyhjää koneellista tavallisella ohjelmalla.
● Säädä sen jälkeen vedenkovuus oman vetesi mukaiseksi.
● Säädä huuhtelukirkasteen annostelu.
HUOM: Jos käytät "4/1" -pesuaineita, joihin lisätty vielä
lasinsuoja-aine, noudata "3/1" -pesuainetabletteja koskevaa
ohjetta.
Eri tyyppiset pesuaineet
11
(1) Ihanteellinen pesuohjelma aamiais- ja päivällisastioiden ja ruokailuvälineiden pesuun (tuore lika).
Lyhytkestoinen ohjelma.
Tämä ohjelma sopii erinomaisesti 4-henkisen perheen päivittäiseen astianpesuun täytettäessä laite aamiaisen ja päivällisen
jälkeen.
(2) EN 50242:n testiohjelma (ks. kappale "Tietoja testi-instituuteille"). Tämä ohjelma on kehitetty entsyymejä sisältävien
pesuaineiden käyttöön. Sen avulla saavutetaan sama pesutulos kuin muilla pesuaineilla 65°C lämpötilassa ja tavallisilla
pesuaineilla, mutta energiaa kuluu vähemmän. Alhaisen lämpötilan kompensoimiseksi pesun ja kuivauksen kestoaikaa on
pidennetty.
(3) Kulutusarvot ovat viitteellisiä, sillä ne riippuvat vedenpaineesta ja –lämpötilasta sekä virransaannin vaihteluista.
Huom:
Ohjelma Tehopesu 70°C ja Normaali 65°C sisältävät Care Plus-toiminnon, joka lisää ruokailuastioiden ja lasien hygieenisyyttä.
Viimeisessä huuhtelussa vesi kuumennetaan yli 65-asteiseksi vähintään 10-11 minuutin ajaksi.
Pesuohjelmat
12
Ohjelmanvalitsimen
asento
A
Likaisuusaste
ja
astiatyyppi
Runsaasti
likaantuneet.
Astiastot,
ruokailuvälineet,
padat ja kattilat
Normaalisti
likaantuneet.
Astiastot ja
ruokailuvälineet
Ohjelma
Tehopesu 70°C
Normaali 65°C
Jakson kuvaus (3) Kulutusarvot
Lämmin esipesu
Pesu 70°C
2 lämmintä huuhtelua
1 lämmin huuhtelu
Kuivaus
Kylmä esipesu
Pesu 65°C
2 lämmintä huuhtelua
1 lämmin huuhtelu
Kuivaus
Ohjelman
kesto
(minuutteja)
Energian
kulutus
(kWh)
Veden
kulutus
(litroja)
120 - 130 1,7 - 1,9 23 - 25
108 - 118 1,7 - 1,8 24 - 26
Vajaatäyttö.
Varsinainen pesu
tapahtuu
myöhemmin.
Ohjelmassa ei
tarvita pesuainetta.
Esipesu
1 kylmä huuhtelu (tällä
estetään ruoantähteiden
kiinnittyminen astioihin).
Pesuainetta ei tarvita tässä
pesuohjelmassa.
12 <0,1 4
B
Normaalisti
likaantuneet.
Astiastot ja
ruokailuvälineet
(2)
Eco 50°C
Kylmä esipesu
Pesu 50°C
1 kylmä huuhtelu
1 lämmin huuhtelu
Kuivaus
150 1,05 18
D
Tuore lika.
Astiastot ja
ruokailuvälineet
(1)
Pika 60°C
Pesu 60°C
1 lämmin huuhtelu
25 - 35 0,7 - 0,8 8
C
E
1. Tarkista, että korit on täytetty oikein
ja että suihkuvarret pääsevät
pyörimään esteettömästi
2. Avaa vesihana
3. Sulje astianpesukoneen luukku
4. Ohjelman asetus ja käynnistys
Käännä ohjelmanvalitsinta, kunnes valitsimen merkki on
halutun ohjelman kohdalla (ks."Pesuohjelmat"-taulukkoa).
Virran merkkivalo syttyy.
Valitun ohjelman vaiheen merkkivalot alkavat vilkkua.
Paina tarvittaessa puolitäyttö-painiketta. Vastaava
merkkivalo syttyy. (Ks. "Ohjauspaneeli"-kappaleen ohjeita
käyttääksesi tätä toimintoa).
Paina käynnistys/peru-painiketta. Ohjelma käynnistyy
automaattisesti ja käynnistys/peru-merkkivalo syttyy.
Käynnissä olevan ohjelmavaiheen merkkivalo syttyy.
HUOM: ohjelman ollessa käynnissä ei voida muuttaa
asetusta kääntämällä ohjelmanvalitsin toisen ohjelman
kohdalle. Jos haluat muuttaa käynnissä olevaa
pesuohjelmaa, peruuta tehty asetus (ks. "Pesuohjelman
peruutus").
HUOM: pesuohjelma käynnistyy vasta, kun
käynnistys/peru-painiketta on painettu. Sitä ennen
voidaan yhä muuttaa tehtyä valintaa.
5. Käynnissä olevan ohjelman
keskeytys/peruuntuminen
Muuta tai keskeytä käynnissä oleva pesuohjelma
AINOASTAAN, jos se on täysin välttämätöntä.
Huomio! Avattaessa luukku astianpesukoneen sisältä
saattaa tulla kuumaa höyryä. Avaa luukku varoen.
Pesuohjelman keskeytys
Avaa astianpesukoneen luukku; ohjelma pysähtyy.
Sulje luukku; ohjelma käynnistyy kohdasta, jossa se
keskeytettiin.
Pesuohjelman peruuntuminen
Paina käynnistys/peru-painiketta noin 5 sekuntia.
Käynnistys/peru-merkkivalo sammuu ja ohjelmavaiheen
merkkivalot vilkkuvat.
Käynnissä oleva ohjelma on peruutettu ja voit asettaa
uuden pesuohjelman.
Jos haluat käynnistää uuden ohjelman, tarkista että
pesuainelokerossa on pesuainetta.
HUOM: Ohjelman ollessa kuivausvaiheessa, jos
astianpesukoneen luukku on auki ja pysyy avattuna yli 30
sekuntia, pesuohjelma peruuntuu.
Ohjelman ollessa kuivausvaiheessa, pesuohjelma
peruuntuu myös, jos kytket virran pois koneesta vähintään
30 sekunnin ajaksi.
6. Pesuohjelman loputtua
Pesuohjelma loppuu automaattisesti.
Ohjelman loppu-merkkivalon sammuminen ilmoitta
ohjelman loppumisesta.
Kytke virta pois astianpesukoneesta kääntämällä
ohjelmanvalitsin takaisin Off-asentoon.
Virran merkkivalo sammuu.
Avaa luukku ja odota muutama minuutti ennen astioiden
poistamista. Siten astiat ehtivät jäähtymään ja ne kuivuvat
paremmin.
7. Astianpesukoneen tyhjennys
Kuumat astiat eivät kestä kolhuja. Anna astioiden jäähtyä
ennen niiden poistamista laitteesta.
Tyhjennä ensin alakori ja sitten yläkori; tällöin yläkorista ei
pääse tippumaan vettä alakorin astioiden päälle.
Astianpesukoneen sivuseiniin ja luukkuun saattaa
ilmaantua vettä, sillä ruostumaton teräs on viileämpää
kuin astiat.
Ohjelman päätyttyä sulje vesihana ja irrota pistoke
pistorasiasta.
Pesuohjelman käynnistys
13
Puhdista astianpesukoneen ulkopinnat ja ohjauspaneeli
kostealla ja pehmeällä rievulla. Käytä tarvittaessa neutraalia
puhdistusainetta. Älä koskaan käytä hankausaineita,
hankaussieniä tai liuottimia (asetonia, trikloorieteeniä tms.).
Puhdista luukun, pesuainelokeron ja huuhtelukirkastesäiliön
tiivisteet säännöllisesti kostealla rievulla.
Laite on hyvä pestä 3 kuukauden välein 65°C pesuohjelmalla.
Suorita pesu pesuaineella ilman astioita.
Siivilöiden puhdistus
Suodattimet tulee tarkistaa ja puhdistaa ajoittain. Likaiset
siivilät heikentävät pesutulosta.

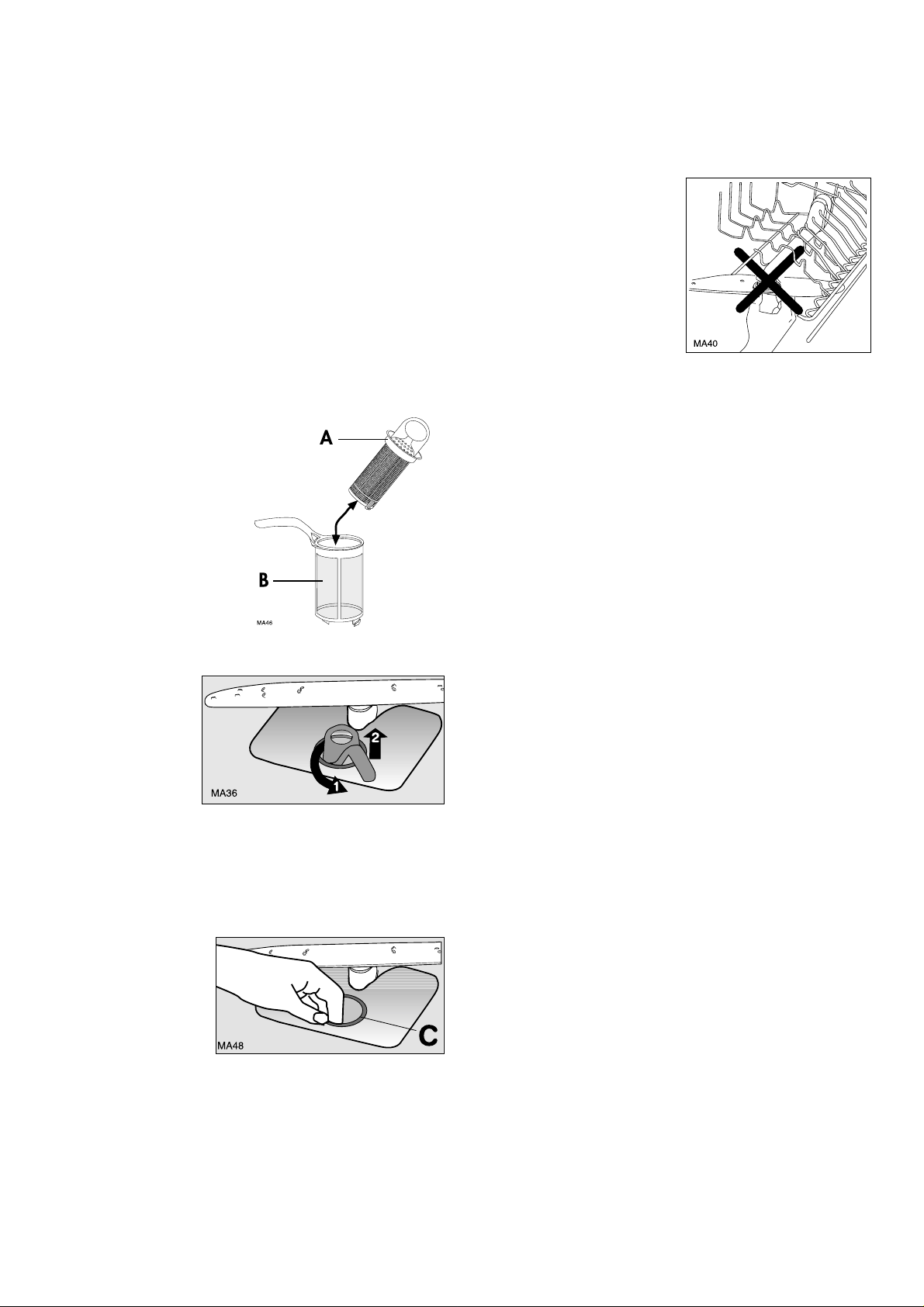

1. Avaa luukku ja poista alakori.
2. Astianpesukoneessa on karkeasiivilä (A), mikrosiivilä (B) ja
litteä siivilä (C).
Irrota siiviläkokonaisuus mikrosiivilässä olevalla kahvalla ja
poista se.
3. Käännä kahvaa noin 1/4 kierrosta vastapäivään ja poista se.
4. Ota kiinni karkeasiivilän (A) kahvasta, jossa on reikä, ja
poista se mikrosiivilästä (B).
5. Puhdista kaikki siivilät perusteellisesti juoksevan veden
alla.
6. Poista litteä siivilä (C) pesuosaston alustasta ja puhdista
sen kumpikin pinta perusteellisesti.
7. Aseta litteä siivilä (C) takaisin pesuosaston alustaan.
8. Aseta karkeasiivilä (A) mikrosiivilään (B) ja paina ne
yhteen.
9. Aseta siiviläyhdistelmä paikalleen ja lukitse kääntämällä
kahvaa myötäpäivään, kunnes se pysähtyy. Varmista
toimenpiteen aikana, ettei litteä siivilä työnny pesuosaston
alustan päälle.
Huomio!
Astianpesukonetta ei saa koskaan käyttää ilman siivilöitä.
Jos siivilät on sijoitettu väärin, jää pesutulos huonoksi.
ÄLÄ KOSKAAN yritä
poistaa yläsuihkuvartta.
Jos ruoantähteet ovat
tukkineet yläsuihkuvarren
reiät, poista tähteet
hammastikulla.
Ennen pitkää käyttötaukoa
Jollei laitetta käytetä pitkään aikaan, toimi seuraavasti:
1. Irrota astianpesukoneen pistoke pistorasiasta ja sulje
vesihana.
2. Jätä luukku raolleen, jottei laitteen sisälle pääse
muodostumaan epämiellyttäviä hajuja.
3. Varmista, että laitteen sisäosa on puhdas.
Suojeltava jäätymiseltä
Jos astianpesukone sijoitetaan tilaan, jossa lämpötila voi
laskea alle 0°C, koneessa oleva vesi voi jäätyä ja vahingoittaa
koneen osia.
Huom! Kone on tarkoitettu käytettäväksi ja säilytettäväksi
normaalissa huonelämpötilassa. Valmistaja ei vastaa
jäätymisvaurioista.
Laitteen siirtäminen
Jos laitetta siirretään esim. muuton yhteydessä, toimi
seuraavasti:
1. Irrota astianpesukoneen pistoke pistorasiasta.
2. Sulje vesihana.
3. Irrota vedenotto- ja poistoletkut.
4. Vedä laite letkuineen ulos asennussyvennyksestään.
Älä kallista laitetta kuljetuksen aikana.
Hoito ja puhdistus
14
Puutteellisen hoidon tai tarkistusten laiminlyönnin takia voi syntyä ongelmia, jotka voidaan ratkaista alla olevien ohjeiden avulla
ilman huoltomiehen kutsumista paikalle.
Mitä tehdä, jos...
15
...näytölle ilmaantuu vilkkuva virhekoodi
Astianpesukone ei käynnisty tai pysähtyy kesken ohjelman.
Häiriöstä ilmoittaa:
- käynnistys/peru-merkkivalon jatkuva vilkkuminen,
- ohjelman loppu-merkkivalon vilkutusten ja taukojen yhdistelmä (ks. taulukkoa).
Avaa astianpesukoneen luukku ja suorita alla luetellut korjaukset.
Kun olet suorittanut tarkistukset, sulje astianpesukoneen luukku ja paina käynnistys/peru-painiketta. Ohjelma jatkuu kohdasta,
jossa se keskeytettiin. Jos virhekoodi ilmaantuu uudelleen, ota yhteys valtuutettuun huoltoliikkeeseen.
Jos näytölle ilmaantuu muita virhekoodien yhdistelmiä, joita ei ole selostettu yllä olevassa taulukossa, ota yhteys valtuutettuun
huoltoliikkeeseen.
- "käynnistys/peru"-merkkivalo
vilkkuu
- "ohjelman loppu"-merkkivalon
1 vilkutus.
Laite ei ota vettä.
- "käynnistys/peru"-merkkivalo
vilkkuu
- "ohjelman loppu"-merkkivalon
2 vilkutusta.
Astianpesukone ei poista vettä.
- "käynnistys/peru"-merkkivalo
vilkkuu
- "ohjelman loppu"-merkkivalon
3 vilkutusta.
Virhekoodi/toimintahäiriö Mahdollinen syy Ratkaisut
Vesihana on juuttunut kiinni tai kalkkikiven
peittämä.
Vesihana on käännetty kiinni.
Vedenottoventtiilin kierteitetyssä letkuliitoksessa
oleva suodatin (jos asennettu) on tukossa.
Vedenottoletkua ei ole asetettu oikein tai se on
taittunut tai puristuksissa.
Puhdista vesihana.
Käännä vesihana auki.
Puhdista kierteitetyn letkuliitoksen
suodatin.
Tarkista vedenottoletkun liitos.
Viemäri on tukossa. Puhdista viemäri.
Vedenpoistoletkua ei ole asetettu oikein tai se
on taittunut tai puristuksissa.
Tarkista vedenpoistoletkun liitos.
Vuotosuoja on lauennut.
Sulje vesihana ja ota yhteys
valtuutettuun huoltoliikkeeseen.
...astianpesukoneen käytössä on ongelmia
Ohjelma ei käynnisty
Pesun aikana kuuluu viheltävää
ääntä
Toimintahäiriö Mahdollinen syy
Ratkaisut
Astianpesukoneen luukku ei ole kunnolla kiinni.
Pistoke ei ole pistorasiassa.
Kiinteistön sulaketaulun sulake on palanut.
Sulje luukku.
Aseta pistoke pistorasiaan.
Vaihda sulake.
Käytä eri merkkistä pesuainetta.
Viheltävä ääni ei ole huolestuttavaa.
...pesutulokset eivät ole tyydyttäviä
Astiat eivät ole puhtaita
● Valittuna on väärä pesuohjelma.
● Astiat on järjestetty, niin että ne estävät veden pääsyn kaikille pinnoille. Koreja ei saa täyttää liikaa.
● Suihkuvarret eivät pyöri esteettömästi, koska astiat on asetettu väärin.
● Pesuosaston alustan siivilät ovat likaisia tai asetettu väärin.
● Pesuainetta on liian vähän tai ei ollenkaan.
● Jos astioissa näkyy kalkkikerrostumia; suolasäiliö on tyhjä tai valittu vedenpehmentimen taso on väärä.
● Poistoletku on liitetty väärin.
● Suolasäiliön korkki ei ole asianmukaisesti kiinni.
Astiat ovat märkiä ja himmeitä
● Käytössä ei ole huuhtelukirkastetta.
● Huuhtelukirkastesäiliö on tyhjä.
Juomalaseissa ja lautasissa on raitoja, valkoisia täpliä tai sinertävä pinta
● Vähennä huuhtelukirkasteen määrää.
Juomalaseihin ja lautasiin on kuivunut vesipisaroita
● Lisää huuhtelukirkasteen määrää.
● Syynä saattaa olla pesuaine. Soita pesuaineen valmistajan asiakaspalvelunumeroon.
16
Jos et saa poistettua ongelmaa näiden tarkistusten avulla, ota
yhteyttä valtuutettuun huoltoliikkeeseen. Muista mainita
laitteen malli (Mod.), tuotenumero (PNC) ja sarjanumero
(S.N.).

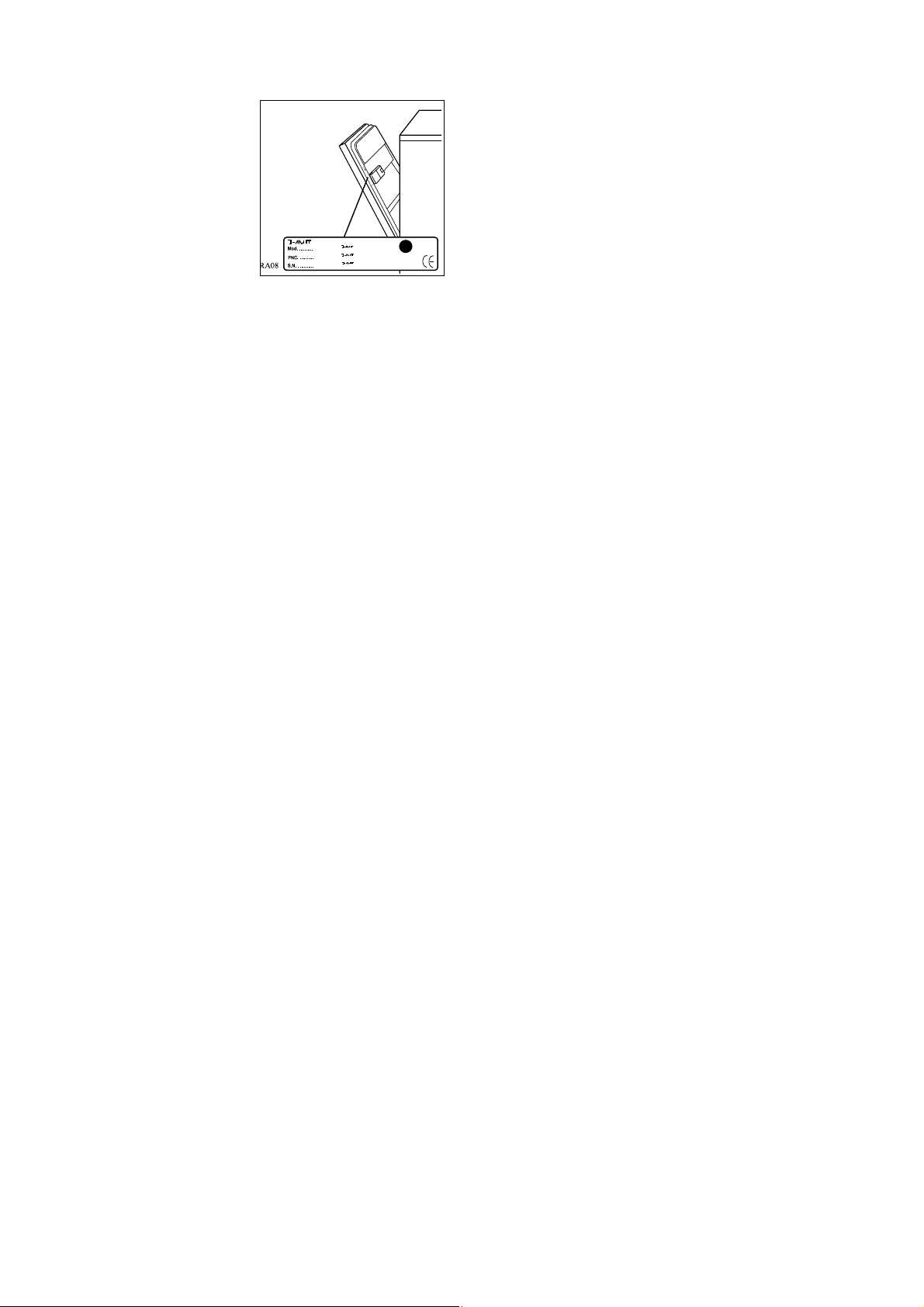

Nämä tiedot löytyvät
astianpesukoneen luukun
reunaan kiinnitetystä
arvokilvestä.
Huolto ja varaosat
Huollot, varaosatilaukset ja mahdolliset korjaukset on
annettava valtuutetun huoltoliikkeen tehtäväksi.
Lähimmän valtuutetun huoltoliikkeen numeron löydät
soittamalla numeroon 0200-2662 (0,1597€/min + pvm),* tai
puhelinluettelon keltaisilta sivuilta kohdasta "Kodinkoneiden
huoltoa".
Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina
käytettäväksi sopivinta, siis alkuperäistä varaosaa.
* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä
tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti,
jos sinun pitää ottaa yhteys huoltoliikkeeseen.
Malli (Mod. . . . . . . . . . . . . . . . . . . . . . . .
Tuotenumero (PNC) . . . . . . . . . . . . . . . . . . . . . . .
Sarjanumero (S.N.) . . . . . . . . . . . . . . . . . . . . . . .
Ostopäivä . . . . . . . . . . . . . . . . . . . . . . .
Kuluttajaneuvonta
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat
vastauksen kuluttajaneuvonnastamme soittamalla numeroon
0200-2662 (0,1597€/min + pvm). Voit olla yhteydessä
kuluttajaneuvontaan myös sähköpostitse osoitteessa:
carelux.fsh@electrolux.fi
Takuu
Tuotteen takuuaika voidaan ilmoittaa erikseen.
Ellei takuuaikaa ole erikseen määritelty, noudatetaan
vallitsevaa lainsäädäntöä ja kansallisia määräyksiä.
Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia
ylesiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen
määritetään ostopäivän mukaan. Korvaus huollosta voidaan
periä myös takuuaikana:
*
aiheettomasta huoltokäynnistä
*
ellei valmistajan laitteen asennuksesta, käytöstäja hoidosta
antamia ohjeita ole noudatettu.
17
Laitteen asennuksen yhteydessä suoritettavat sähkö- ja
LV I-asennukset on annettava valtuutetun sähköasentajan
ja/tai putkiasentajan tai ammattitaitoisen henkilön
tehtäväksi.
Poista pakkausmateriaalit ennen laitteen asettamista
paikoilleen.
Pyri sijoittamaan laite vesihanan ja viemärin viereen.
Astianpesukone ei tarvitse erillisiä tuuletusaukkoja. Vain
vedenotto- ja poistoletkun sekä sähköjohdon läpivientiä varten
tarvitaan aukko.
Astianpesukoneessa on säätöjalat korkeuden säätämiseksi.
Käsiteltäessä astianpesukoneen sisäosia sen sähkö tulee
katkaista.
Varmista asentaessasi laitetta, etteivät vedenotto- ja
poistoletku ja sähköjohto ole kierteellä tai litistynyt.
Vaaittaminen
Astianpesukoneen vaaitus on tärkeää, jotta luukku sulkeutuu
täysin tiiviisti.
Kun laite on vaaitettu oikein, luukku ei osu kummallakaan
puolella oleviin kaappeihin.
Jos luukku ei sulkeudu kunnolla, löysää tai kiristä säätöjalkoja,
kunnes laite on täysin vaakasuorassa.
Kiinnittäminen keittiökalusteisiin
Astianpesukoneen kaatuminen tulee estää.
Varmista että taso, jonka alle laite on sijoitettu, on kiinnitetty
tukevasti kiinteään rakenteeseen (keittiökalusteet, seinä).
Vesiliitännät
Astianpesukoneen voi kytkeä joko lämmin- (maks. 60°C) tai
kylmävesiverkkoon. Suosittelemme kuitenkin kylmän veden
käyttöä.
Lämminvesiliitäntä ei aina riitä pesemään puhtaaksi hyvin
likaisia astioita, sillä se lyhentää pesuohjelmien kestoaikoja
huomattavasti.
Jos haluat itse suorittaa liitännän, on koneen vedenottoletkun
kiinnitysmutteri kiinnitettävä 3/4" kierteeseen tai erityiseen
pikaliitäntähanaan.
Vedenpaineen on oltava teknisten tietojen mukainen. Oman
alueesi vesiverkon keskipaineen tietää paikallinen vesilaitos.
Vedenottoletkua ei tule taivuttaa, litistää tai kiertää, kun sitä
liitetään.
Astianpesukoneessa on vedenotto- ja poistoletkut, jotka
voidaan kääntää lukkomutterin avulla oikealle tai vasemmalle
asennustyypin mukaan. Lukkomutteri tulee asettaa
asianmukaisesti vesivuotojen estämiseksi. (Huomio!
Kaikkien astianpesukonemallien vedenotto- ja poistoletkuja EI
ole varustettu lukkomutterilla. Tällöin em. toiminto ei ole
mahdollinen).
Jos laite liitetään uuteen vesijohtoon tai johtoon, jota ei ole
käytetty vähään aikaan, on veden annettava juosta jonkin
aikaa ennen vedenottoletkun liitäntää.
Älä käytä liitosletkuja, joita on aiemmin käytetty toisessa
laitteessa.
Astianpesukone on varustettu suojalaitteella, joka estää
likaisen veden palaamisen juomavesiverkkoon aihekohtaisten
LVI-määräysten mukaisesti.
Asennusohjeet
18
Vedenpoistoletkun liitäntä
Vedenpoistoletkun pää voidaan liittää seuraavilla tavoilla:
1. Pesualtaan viemäriaukkoon, jolloin poistoletku on ensin
kiinnitettävä työtason alle. Siten likainen vesi ei virtaa
altaasta astianpesukoneeseen.
2. Käännettynä pesualtaan reunan yli erityisellä
muoviohjaimella (jos toimitetaan astianpesukoneen
mukana).
3. Pystyputkeen, jossa on ilmareikä ja jonka sisähalkaisija on
vähintään 4 cm.
Viemäriliitännän on oltava vähintään 30 cm ja enintään 100 cm
korkeudella astianpesukoneen pohjasta.
Poistoletku voidaan johtaa joko astianpesukoneen oikealle tai
vasemmalle puolelle.
Letkua ei saa taivuttaa tai litistää, koska tämä estää tai
hidastaa veden poistumista.
Keittiöaltaan tulppa ei saa olla kiinni laitteen vedenpoiston
aikana, koska silloin vesi saattaa valua takaisin laitteeseen.
Jos käytät jatkoletkua, se saa olla enintään 2 m pitkä ja sen
sisähalkaisija ei saa olla pienempi kuin astianpesukoneen
poistoletkulla.
Samoin viemäriaukon liitososien sisähalkaisija ei saa olla
pienempi kuin astianpesukoneen poistoletkulla.
Huomio!
Laitteemme on varustettu suojalaitteella, joka estää likaisen
veden palaamisen takaisin astianpesukoneeseen.
Jos pesualtaasi viemäriaukossa on sisäänrakennettu
"takaiskuventtiili", se saattaa estää astianpesukoneen
asianmukaisen tyhjentymisen.
Poista tulppa.
Muista tarkistaa liitosten vedenpitävyys.
Sähköliitäntä
Sähköliitäntää koskevat tiedot löytyvät astianpesukoneen
luukun oikeassa reunassa olevasta arvokilvestä.
Varmista ennen astianpesukoneen pistokkeen kytkemistä
pistorasiaan, että:
1. Asennuspaikan verkkojännite ja –virta vastaa laitteen
arvokilvessä annettua nimellisjännitettä ja -virtaa.
2. Mittari, sulakkeet, sähköverkko ja pistorasia kestävät
laitteen enimmäiskuormituksen. Varmista, että pistorasia ja
pistoke sopivat yhteen ilman sovittimen käyttöä. Pyydä
tarvittaessa vaihtamaan kiinteistön sähköverkon pistorasia.
Katkaise laitteen sähkö irrottamalla pistoke pistorasiasta.
Tärkeää!
Pistokkeen tulee olla helposti saavutettavassa
paikassa laitteen asennuksen jälkeen.
Jos joudut vaihtamaan sähköjohdon, ota yhteys
valtuutettuun huoltoliikkeeseen.
Turvamääräyksissä vaaditaan laitteen
maadoittamista.
Laitteen valmistaja ei vastaa vahingoista, jotka
aiheutuvat yllä mainittujen varotoimenpiteiden
laiminlyömisestä.
19
Tämä astianpesukone on suunniteltu sijoitettavaksi tiskipöydän
tai työtason alle.
Kaaviokuvan osoittamien syvyysmittojen noudattaminen on
erittäin tärkeää.
Astianpesukone ei tarvitse erillisiä tuuletusaukkoja. Vain
vedenotto- ja poistoletkun sekä sähköjohdon läpivientiä varten
tarvitaan aukko.
Kalusteen korkeus voi olla 820 - 880 mm, koska
astianpesukoneessa on säädettävät jalat (maks. 60 mm).
Astianpesukoneen yläkannen ja työtason väliin pitää jättää 2
mm tyhjää tilaa.
Koneen korkeuden säätäminen
Korkeus säädetään seuraavasti:
1. Löysää tai kiristä etujalkoja.
2. Jotta voit säätää takajalkaa, poista ensin sokkelilevy
ruuvaamalla irti ruuvit. Voit tämän jälkeen säätää takajalkaa
ruuvaamalla etulevyn keskellä olevaa ruuvia vasemmalle tai
oikealle.
Kiinnitä sokkelilevy takaisin paikalleen ruuvaamalla ruuvit.
Oikea tasapaino takaa luukun oikean ja tiiviin sulkeutumisen.
Kun laite on tasapainotettu oikein, luukku ei osu kummallakaan
puolella oleviin kaappeihin.
Jos luukku ei sulkeudu kunnolla, löysää tai kiristä jalkaa
kunnes kone on tasapainossa.
Vaaittaminen
Astianpesukoneen vaaitus on tärkeää, jotta luukku sulkeutuisi
täysin tiiviisti.
Kun kone on huolellisesti asetettu vaakatasoon, luukku ei
napsahda kiinni tasapainotus- kappaleeseen koneen
kummallakaan puolella.
Koneen säätöjalkoja käännetään oikealle tai vasemmalle,
kunnes kone seisoo täysin vaakasuorassa.
Koneen pohjaosaan
mahdollisesti jäävä aukko
voidaan peittää laskemalla
säädettävää sokkelilevyä
alemmaksi.
Kosteussuojan kiinnittäminen
Kiinnitä kosteussuoja
työtason etuosan alapintaan
koko alueelle.
Kiinnittäminen keittiökalusteisiin
Estääksesi astianpesukonetta kaatumasta, on varmistettava,
että se on kiinnitetty joko työtasoon tai keittiökalusteisiin
käyttämällä astianpesukoneen mukana tulleita kiinnikkeitä.
Aseta kiinnikkeet koneen etuosassa oleviin reikiin kuvan
osoittamalla tavalla. Varmista kiinnitys keittiökalusteisiin joko
koneen yläosasta tai sivuista käyttämällä 3,5 x 16 mm
ruuveilla.
Kone on aina kiinnitettävä työtasoon koneen yläosasta
mukana tulevilla kiinnikkeillä.
Tämän huomioitta jättäminen saattaa aiheuttaa henkilö- tai
esinevahinkoja.
Astianpesukoneen sivulevyjä ei tule missään tapauksessa
porata, etteivät altaan ja sivulevyjen väliin sijoitetut
vesijärjestelmän komponentit vaurioidu.
Asentaminen työtason alle
20
880
÷
820
600
II129
596
575
ax
m
555
ax
m
+
II21
600 mm
II54
IN10
Standardin EN 60704 mukainen testaus tulee suorittaa laite täytettynä. Suorita testiohjelma (ks. "Pesuohjelmat"-taulukkoa).
Standardin EN 50242 mukainen testaus tulee suorittaa suolasäiliö ja huuhtelukirkastesäiliö täytettyinä. Suorita testiohjelma (ks.
"Pesuohjelmat"-taulukkoa).
Tietoja testi-instituuteille
21
Astioiden täyttö: 12 hengen astiat
Huuhtelukirkasteen säätö
:
asento 4 (tyyppi III)
Pesuaineen annostelu: 5 g + 25 g (tyyppi B)
Alakorin täyttö
Yläkorin täyttö
Ruokailuvälinekorin täyttö
Kuppitelineet: asento A
152955 45/1
FIN
S
Oy Electrolux Ab
Pakkalankuja 6,
01510 VANTAA
Kuluttajaneuvonta / Konsumentrådgivning
0200-2662 (0,1597 e/min + pvm.)
06/05
Med reservation för ändringar
Oikeus muutoksiin pidätetään
From the Electrolux Group. The World’s No.1 choice.
Electrolux-konserni on maailman suurin keittiö-, siivous ja puutarhakoneiden valmistaja. Electroluxin tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55
miljoonaa kappaletta (mm. jääkaappeja, liesiä, pesukoneita, pölynimureita, moottorisahoja sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta.
From the Electrolux Group. The World’s No.1 choice.
Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för kök, rengöring samt skogs- och trädgårdsskötsel. Mer än 55 miljoner produkter
från Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugare, motorsågar och gräsklippare) säljs varje år till ett värde av 120 miljarder kronor i över 150
länder runt hela världen.
Loading...
