Rosenlew RTT2025, RTT820, RTT2120 User Manual

Käyttöohje - Bruksanvisning

Pyykinpesukone - Tvättmaskin

PASSELI 2120 - 2025 - 820

RTT2120 - RTT2025 - RTT820

- 1 -

Lycka till med din nya Rosenlew-tvättmaskin

Tack för att du valde en Rosenlew-produkt. Vi är övertygade
om att du kommer att ha stor nytta och glädje av din nya
tvättmaskin.

Innan du använder tvättmaskinen, rekommenderar vi att du
läser igenom hela bruksanvisningen. Den beskriver
tvättmaskinen och visar hur den fungerar.

Maskinen är konstruerad och byggd enligt senaste rön för att
ge bästa möjliga resultat med minsta möjliga förbrukning av
vatten, energi och tvättmedel.

För att undvika de risker, som trots allt alltid finns, när du
använder en elprodukt, som ansluts till vatten, är det viktigt
att tvättmaskinen installeras på rätt sätt. Läs även igenom
säkerhetsinformationen noga för att undvika felanvändning
och onödiga olycker.

Spara bruksanvisningen och se till att den finns tillgänglig vid
användning av tvättmaskinen.

- 18 -

Innehållsför teckning

Säkerhetsinformation 21

FÖR ANVÄNDAREN

Beskrivning av tvättmaskinen

Tvättmedelsfacken 22

Om tvättmaskinen inte fungerar 30

Konsumentköp EHL (garanti) 31
Service och reservdelar 31
Konsumentkontakt 31

FÖR INSTALLATÖREN

Tekniska data 31

Beskrivning av panelen

Programväljarvred 23
Temperaturväljarvred 23
Centrifugväljare 23
Knappar 23

Programöversikt 24

Så här använder du tvättmaskinen

Fyll maskinen så här25
Fyll på tvättmedel 25
Tillsätt sköljmedel 25
Tryck på önskad/e knapp/ar 25
Välj önskad temperatur 25
Välj önskat program 25
Starta maskinen 25
Avslutad tvätt 25

Installation

Uppackning 22
Transportsäkring 32
Placering 32
Vattenanslutning 33
Avloppsanslutning : 33

- över vask 33

- golvbrunn 33

- vattenlås34
Risk för frost 34
Elektrisk anslutning 34

Viktiga råd och tips för dig som
tvättar

Sortering av tvätt 26
Temperaturer 26
Hur mycket tvätt per omgång 26
Tvättmedel och tillsatsmedel 26/27
Tvättmärkning 27

Skötsel och rengöring

Rengöring av avloppssilen 28
Rengöring av höljet 28
Rengöring av tvättmaskinen 28
Avkalkning av tvättmaskinen 28
Rengöring av tvätt- och

sköljmedelsbehållaren 29

- 19 -

Säkerhetsinformation

Läs noggrant igenom bruksanvisningens anvisningar, råd och varningstexter innan du installerar
tvättmaskinen och börjar använda den. Då kommer tvättmaskinen att fungera som den skall och vara till stor
nytta.
Alla, som tvättar med maskinen, skall förstå hur man använder den säkert. Spara bruksanvisningen och låt
den följa med tvättmaskinen, om du flyttar eller säljer den, så att den som använder tvättmaskinen kan läsa
funktionsbeskrivningarna och säkerhetsinstruktionerna.

Vid installation

Alla installationsarbeten på och ingrepp i produkten
och elanslutningen, skall utföras av behörig
fackman.
Ger du dig på produkten utan behörighet, kan du
försämra dess funktion och skada person- och
egendom.

Se till att maskinen inte står på anslutningssladden
och att inte av- och tilloppsslangarna har några veck

samt att underlaget är plant och stabilt.

Föremål, som t ex mynt, nålar, spikar och
skruvar, kan allvarligt skada maskinen. Se till, att
fickor är tömda och att knappar och blixtlås är
tillslutna, innan du tvättar ett plagg.

Små kläder, t ex band, skärp och strumpor, bör
tvättas i en tvättpåse, eftersom de annars kan kilas
in mellan trumman och behållaren.

Följ alltid tillverkarens rekommendationer för
tvätt- och sköljmedelsdosering. Överdosering
kan både skada maskinen och tvättgodset.

Vid användning

Tvättmaskinen är endast avsedd att användas för
normal hushållstvätt, som görs enligt anvisningarna
i denna bruksanvisning. Används den för andra
ändamål finns risk för person- och egendomsskada.

Låt inte små barn leka med den eller röra reglage och
rörliga delar.

Lägg aldrig tvättgods i trumman, utan att först ha
tittat efter att den är tom.

Överbelasta inte maskinen (se "Tvättkapacitet").
En bygelbehå bör inte tvättas i maskinen,

eftersom en bygel som lossnar kan förstöra tvätten
och fastna i trumman.

Använd inte din tvättmaskin för kemtvätt.
Undvik att färga i maskinen. Tvättgods,
som innehåller starka kemikalier, bör först sköljas
ur i vatten innan de läggs in i tvättmaskinen.

Skador, som uppstår på grund av punkterna
ovan, täcks inte av konsumentköplagen.

Vid service

Service och reparationer skall utföras av ett
serviceföretag som leverantören godkänt.
Använd bara reservdelar, som dessa säljer. Försök

aldrig reparera maskinen själv.

Vid skrotning

Hjälp till att undvika skador, när tvättmaskinen
skall skrotas. Lossa den från vägguttaget och
kapa kabeln vid utgången från tvättmaskinen.
Kontakta din kommun för information om var du
kan lämna din tvättmaskin eller kontakta AB
Elektroservice (se under de gula sidorna i
telefonkatalogen).

- 20 -

Uppackning

Kontrollera att tvättmaskinen inte skadad. Transport­skador skall omedelbart anmälas till den som ansvarade
för transporten. Skador, felaktigheter och ev. saknade
delar skall omedelbart anmälas till säljaren.

Se till att små barn inte kommer åt att leka
med förpackningsmaterialet.

Beskrivning av tvättmaskinen

1. Manöverpanel

2. Centrifugväljare

3. Programväljare

4. Temperaturväljare

5. Knapp för sköljstopp (

6. Knapp för val av högre vattennivå ()

7. Knapp för start/stopp av tvättprogram (

8. Lucköppning

9. Spak för nerfällning av fronthjulet

10. Avloppssil

11.Fötter för nivåjustering

)

)

Tillbehör

2 st täckpluggar
1 st gummipackning
1 rött plastskydd
1 st förminskningsnippel 3/4"-1/2"
1 st anvisning för bortmontering av transportsäkringarna.

4

2

3

15

6

7

8

Tvättmedelsfacken

IFörtvättmedel
II Huvudtvättmedel

Sköljmedel

9

11

10

I

lI

- 21 -

Beskrivning av tvättmaskinens manöverpanel

D

C

A. Programväljare

Välj program efter vad du skall tvätta och hur
smutsig tvätten är.
Vrid vredet medurs till önskat program.

B. Temperaturväljare

Vrid vredet till önskad tvättemperatur.
I programöversikten finns förslag på lämpliga
temperaturer för olika program. Vredet kan vridas
både med- och moturs.

När vredet står vid "kallt" sker ingen uppvärmning,
utan maskinen tvättar med kallt vatten.

C. Centrifugväljare

B

A

D. Knappar

= Start/stopp (strömbrytare)

Tryck in knappen så startar tvättprogrammet. Under
programmets gång, kan du trycka ut knappen för att
lägga i glömd tvätt i trumman. Tryck åter på knappen,
så fortsätter programmet. Efter avslutat program skall
knappen tryckas ut så att maskinen stängs av.

= Sköljning +

Lägger till en extra sköljning i vit-/kulörprogrammen.

Gäller för flera modeller, se tabellen nedan.
Välj enbart tömning eller centrifugering upp till 1100 v/

min för vit-/kulörprogrammen (model RTT 2120), - upp
till 1000 v/min (model RTT 2025), - upp till 800 v/min
(model RTT 820), enbart tömning upp till 800 v/min för
syntet- och ylleprogrammen och enbart tömning upp till
650 v/min för fintvättprogrammen.

Vid "tömning" avslutas programmet med enbart tömning
och ingen centrifugering sker.

Centrifugering (varv/min)

Rtt 2120

Vit-/Kulörtprog. 300 400 500 750 900 1000 1100
Syntet-/Ylleprog. 300 ---- 400 550 650 ----- 800
Fintvättprog. 300 ---- 400 ----- 550 ----- 650

Rtt 2025

Vit-/Kulörtprog. 300 500 600 700 800 900 1000
Syntet-/Ylleprog. 300 ---- 400 550 650 ----- 800
Fintvättprog. 300 ---- 400 ----- 550 ----- 650

Rtt 820

Vit-/Kulörtprog. 300 400 500 600 650 750 800
Syntet-/Ylleprog. 300 ---- 400 550 650 ----- 800
Fintvättprog. 300 ---- 400 ----- 550 ----- 650

= Sköljstopp (tillvalsknapp)

Då du valt ett Normaltvätt - Skontvätt program kan
denna knapp tryckas in. Programmet avslutas då med
sista sköljvattnet kvar i maskinen och förhindrar
skrynkling av känsliga material. För tömning med
centrifugering skall sköljstoppsknappen åter tryckas
ut.

Automatisk vattenbesparing. Vid halv tvättmängd eller
mindre, i vit- och kulörprogram, sköljer maskinen bara
två gånger i stället för tre.

- 22 -

Programöversikt

NORMAL TVÄTT - BOMULL Max. tvättmängd 4,5 kg

margorP)C°(.pmeT

ttävtröf+ttävttiV°59-°06)åvingål(ttävtduvuhhco-röF

( )

ttävttiV °59-°06)åvingål(ttävtduvuH

ttävtröluK °04-°03)åvingål(ttävtduvuH

gniregufirtneC- )0212TTR(vrav0011-gninmöT

rattafmomargorplamronttE

)ppankslavllittkcyrtnije(

ragninjlöks3

)0212TTR(vrav0011-gninmöT

)0202TTR(vrav0001-gninmöT

)028TTR(vrav008-gninmöT

ragninjlöks3

)0212TTR(vrav0011-gninmöT

)0202TTR(vrav0001-gninmöT

)028TTR(vrav008-gninmöT

ragninjlöks3

)0212TTR(vrav0011-gninmöT

)0202TTR(vrav0001-gninmöT

)028TTR(vrav008-gninmöT

)0202TTR(vrav0001-gninmöT

)028TTR(vrav008-gninmöT

valaV
ppank

igrenE

)hWk(

04,2

00,206041

6,045501

50,0-21

nettaV

)artil(

08

dittävT

)nimac(

061

SKONTVÄTT - SYNTET Max. tvättmängd 2,0 kg, Ylle 1,0 kg

margorP

)C°(.pmeT

+ttävttetnyS

°06-°04)åvingål(ttävtduvuhhco-röF

ttävtröf

ttävttetnyS °06-°04)åvingål(ttävtduvuH

-C°03bbanS

°03-tllaK)åvingål(ttävtduvuH

retuunim03

ttävttellY °04-tllaK)åvingål(ttävtduvuH

ttävtniF °03-tllaK)åvingål(ttävtduvuH

rattafmomargorplamronttE

)ppankslavllittkcyrtnije(

ragninjlöks3

vrav008-gninmöT

ragninjlöks3

vrav008-gninmöT

ragninjlöks3

vrav008-gninmöT

ragninjlöks3

vrav008-gninmöT

ragninjlöks3

vrav056-gninmöT

valaV

ppank

igrenE

)hWk(

nettaV

)artil(

1,10659

7,05407

52,05403

4,05455

5,05455

dittävT

)nimac(

ragninjlökS-ragninjlöks3

1,05302

vrav056-gninmöT

Förbrukningsvärdena (beräknade med kallvatten 15°C) är baserade på den högsta tvättemperaturen som angitits för det aktuella
programmet. OBS!). Innan maskinen tömmer, efter avslutad huvudtvätt, tar maskinen in lite mer vatten.
( ) "Vittvätt 60°C" är testat enligt EU-norm för energimärkningen (135 min / 1,03 kWh / 54 lit).
Programmen "Vittvätt", "Kulörtvätt" och "Syntettvätt", "Yllettvätt" startar med kort tömning och förtsätter med vald program.

- 23 -

Så här använder du tvättmaskinen

Innan du tvättar för första gången råder vi dig att köra maskinen utan tvättgods för att avlägsna eventuell smuts i
trumman, ytterhöljet och tvättproduktfacken.

1. Häll i en dos tvättmedel i tvättmedelsfacket

2. Visa programmet VITTVÄTT 95°C

3. Tryck in tangenten START/STOPP " "

1. Fyll maskinen så här

Öppna luckan som är balanserad för att inte falla ner.

Öppna trumman genom att hålla händerna på de två
luckhalvorna och samtidigt trycka på knapp A tills dess att
de öppnas.

Lägg tvätten i trumman men fyll inte maskinen mer än vad
som anges i programöversikten.

Stäng luckhalvorna ordentligt. Dessa skall haka fast i
varandra och knapp A skall vara ute.

Stäng tvättmaskinens lucka.

Skador som orsakas på grund av felaktig stängning omfattas
inte av Konsumentköplagen.

2. Fyll på tvättmedel

Fyll ett mått med den mängd tvättmedel som motsvarar
tvättmängden och häll det i facket för huvudtvätten "II".
För förtvätt, skall en viss mängd tvättmedel också fyllas
på i fack "I".

A

3. Om sköljmedel tillsätts

Häll sköljmedel i facket " ", utan att maxnivån överskrids.

4. Tryck på önskad/e knapp/ar

Tryck på den knapp, som motsvarar önskad tillvalsfunktion.

5. Välj önskad temperatur

Vrid vredet den till önskad temperatur.

6. Välj önskad centrifugering

Välj önskad centrifugering. Vrid vredet för inställning av
centrifugeringshastighet, från bara tömning - upp till 1100
varv/min (model RTT2120), - 1000 varv/min (model RTT2025),

- 800 varv/min (model RTT820) för Vit-/Kulörtvätt, tömning ­800 varv/min för Syntet-/Ylletvätt och tömning - 650 varv/min
för Fintvätt.

7. Välj önskat program

Vrid programväljaren medurs till önskat program.

8. Starta maskinen

Kontrollera att :

kontakten anslutits till vägguttaget;
vattenkranen är öppen;
avloppsslangen är korrekt ansluten;

luckan är ordentligt stängd.
Tryck på start-/stoppknappen, signallampan tänds och
maskinen startar.

9. Avslutad tvätt

När inställt tvättprogram är avslutat stannar maskinen

automatiskt.
Programmen kan avslutas med :

centrifugering i alla programmen,
tömning (utan centrifugering) i alla programmen , om du valt

"Tömning" på centrifugvredet,

sköljstopp (tvätten ligger kvar i sista sköljningen) i alla
programmen, om du valt "Sköljstopp". Efter sköljstoppet kan
du välja enbart tömning eller tömning och centrifugering
genom att välja ett centrifugeringsvarvtal eller positionen

"Tömning" efter att du tryckt "ut" Till/Från-knappen. Starta

sedan genom att trycka in Till/Från-knappen igen.

Viktigt ! Luckan har en säkerhetsbrytare som gör att du
inte kan öppna luckan förrän efter 1-2 minuter efter
avslutat program.

Om tvätten inte centrifugerats vid programslutet, kontrollera
att den är jämnt fördelad i trumman och starta sedan en ny
centrifugering.

- 24 -

Viktiga råd och tips för dig som tvättar

Sortering av tvätt

Låt inte tvätten ligga för länge, särskilt inte när den är
fuktig. Fuktig tvätt möglar och luktar illa. Mögelfläckarna
går inte att få bort.

Kulörta plagg bör inte blandas med vita.
Kulörta plagg och i synnerhet plagg som inte är färgäkta

skall tvättas separat första gången. De innehåller i regel
överskottsfärg, som avges vid första tvätten.

Linne kan tvättas som "bomull" eller "syntettvätt" men
centrifugera bara en kort stund, annars bryts fibrerna.

Strykfria material som polyester/bomull bör tvättas som
"syntettvätt".

Ömtåliga material som akryl och de flesta gardiner bör
tvättas som "fintvätt".

Ylleprogrammet är särskilt avsett för plagg av ren ny ull
med etiketten "Maskintvättbar". Andra ylletyper och

-blandningar kan krympa eller filtas, om de tvättas i
maskin. Ylle bör centrifugeras lätt efter tvätten.

Besvärliga fläckar som gräs, rost, tjära, målarfärg, bläck
osv behandlas före tvätt. För att avlägsna målarfläckar
kan lösningsmedel som t ex terpentin användas. I så fall
får plagget inte tvättas förrän det är helt torrt.

Tvättmaskinsproducenten ansvarar inte för skador som beror
på användning av lösningsmedel eller brännbara ämnen.

Temperaturer

Vi rekommenderar att du tvättar vit bomull på 60° i
stället för 90°. Använd tvättmaskinens ekonomi­program (energiprogram) och ett modernt tvättmedel,
så blir tvätten lika ren men du sparar energi.

Tvätta aldrig linne i högre temperatur än 60°, för då blir
tyget tufsigt.

Tvättäkta kulörtvätt kräver i regel 60°, men är plaggen
inte så smutsigt, blir det rent på 40°.

Vita och kulörta syntetmaterial kan normalt tvättas på
60°, men ofta räcker 40° om plaggen inte är så
smutsiga.

Hur mycket tvätt per omgång ?

Eftersom det kan vara besvärligt att väga tvätten föreslår
vi att du uppskattar vikten genom att se hur full trumman
är.

Bomull och linne: Full trumma, men inte för tätt packat.
Ej ömtåliga syntetmaterial: Högst 2/3 trumma.

Ömtåliga material, fintvätt och ylle: Högst halvfull
trumma.

Innan tvätten läggs i maskinen skall:

Alla revor och hål lagas.
Lösa knappar sys i

Blixtlås stängas.

Fickor tömmas och stängas. Spikar, häftstift, gem och
dyliga föremål kan orsaka stor skada på tvättmaskinen
och tvätten.

Sådana skador täcks inte av konsumentköplagen.

Tvättmedel och tillsatsmedel

Tvättresultat beror bl a på vilket tvättmedel och vilken
dosering du använder. Det finns speciella tvättmedel för
kulör- och fintvätt samt ylle.

Använd bara tvättmedel som är av god kvalitet och som är
avsett för tvättmaskin.

Följ alltid tvättmedelsfabrikantens anvisningar och dosera
tvättmedel i förhållande till tvättmängden, hur smutsigt godset
är samt vattnets hårdhetsgrad. Har du hårt vatten, se
avsnittet "Avkalkning". Är du osäker på vattnets hårdhetsgrad
kan du kontakta kommunen.

Underdosering av tvättmedel kan ge återsmutsning i form av
gråa noppor, bruna avtryck av trumman och dålig lukt i
maskinen. Överdosering av tvättmedel ökar belastningen på
miljön. Även biologiskt nedbrytbara tvättmedel innehåller
ämnen som i stora mängder kan skada den ekologiska
balansen.

Kontrollera alltid plaggets tvättmärknings så att det tvättas
på rätt temperatur. Plagget kan missfärgas om det tvättas vid
annan temperatur än vad som angivits.

Kulörta plagg med risk för färgfällning och ömtåliga
material bör aldrig tvättas på högre temperatur än 40°.

- 25 -

Tvättmedel

Häll tvättmedlet i rätt fack, innan du startar programmet.

Flytande sköljmedel

Eventuella tillsatser, som t ex sköljmedel, skall hällas i fack
" ". Om du använder sköljmedel, så undviker du statisk

Pulvertvättmedel

Dosera enligt tillverkarens ordination. Stoppa inte in

elektricitet i plaggen, speciellt om tvätten torkas i en
torktumlare.

tillverkarens doseringsmått (bollar) i maskinen, häll tvättmedlet
i facken för förtvätt och huvudtvätt. Genom maskinens låga
vattenförbrukning kan tvättmedel som doseras med boll ge
skador på tvättgodset.

Flytande tvättmedel

Flytande tvättmedel kan användas till program utan förtvätt.
Häll flytande tvättmedel i huvudtvättfacket "II" omedelbart
innan du startar maskinen.

Tvättmärkning

Ofta finner du att plaggen är försedda med tvättsymboler, som anger hur de bör tvättas.

Normal tvätt

TVÄTT

Skon/Syntettvätt

BLEKNING kan blekas i kallt vatten

STRYKNING

KEMTVÄTT

tvätt i 95° tvätt i 60° tvätt i 40° tvätt i 30°

stryks vid

högst 200°

kemtvätt i

alla slags

tvättvätskor

kemtvätt i bensin, ren

stryks vid

högst 150°

alkohol, perklorat,

R111 och R113

stryks vid

högst 100°

kemtvätt i bensin,

ren alkohol och

R113

hand-

tvätt

bleks ej

tvät-

tas ej

stryks ej

kemtvättas ej

TORKNING

plan-

torkning

dropp-

torkning

- 26 -

häng-

torkning

normal
temp.

låg
temp.

kan torkas i
torktumlare

torkas ej i

torktumlare

Skötsel och rengöring

Rengöring av avloppssilen

Rengör regelbundet avloppssilen, som finns nertill i framkant
bakom den lilla luckan. Ifall Du tvättar något, som luddar av
sig mycket, rengör silen efter varje tvätt. För avloppsslangen
mot golvbrunnen för att tömma sista vattnet ur maskinen.
Fortsätt på följande sätt :

Öppna luckan med en skruvmejsel eller liknande (fig.1/

2)
Tömning av avloppssilen:

Sätt en skål under avloppssilen.
Vänd avloppssilen vred i vertikal position, så att vattnet
kan rinna rakt i skålen (fig.3).

Rengöring av avloppssilen:

Vrid avloppssilen motsols tills den lossnar från sin plats
(fig.4).
Rengör avloppsilen noggrant under rinnande vatten.
Sätt tillbaka avloppssilen och vrid den på plats medsols.
Stäng avloppssilens lucka.

Stäng luckan efter att du rengiort filtret. Av säkerhetsskäl
skall den vara stängd när maskinen används.

Rengöring av höljet

Tvättmaskinen rengörs utvändigt med milt rengöringsmedel
och en mjuk duk. Använd inget, som kan repa eller
rengöringsmedel med lösningsmedel.

Fig. 1

Fig. 2

Fig. 3

Rengöring av tvättmaskinen

Tvättar du ofta vid låga tvättemperaturer, och/eller har låg
tvättmedelsdosering, rekommenderas rengöring av maskinen
någon gång i månaden. Då förhindras tillväxt av mögel, som
kan orsakar dålig lukt i maskinen.
Normaldosera med tvättmedel och kör ett tvättprogramm

utan tvättgods

vid så hög temperatur som möjligt (90-95°).

Avkalkning av tvättmaskinen

Om vattnets hårdhetsgrad är högre än 7° dH, skall
tvättmaskinen rengöras minst 4 gånger per år. (Kontakta din
kommun angående vattnets hårdhetsgrad). Kalkavlagringar
på värmelementet kan förkorta dess livslängd. Dosera med
citronsyra istället för tvättmedel och kör ett tvättprogram

tvättgods

vid så hög temperatur som möjligt (90-95°).

utan

Fig. 4

- 27 -

Rengöring av tvätt- och sköljmedelsbehållaren

Tryck på behållarens båda sidor och lyft samtidigt uppåt
(Fig.1 och Fig.2).

Rengör behållaren under rinnande vatten med en borste eller
en duk (Fig.3). Kontrollera att hävertrören på baksidan av
facket inte är tilltäppt (Fig.4).

Sätt tillbaka behållaren i lockets hakar (Fig.5).

Fig.1

Fig.3

Fig.5

Fig.2

Fig.4

- 28 -

Om tvättmaskinen inte fungerar

TYP AV FEL

Tvättmaskinen startar inte:

Tvättmaskinen centrifugerar inte/töms inte:

Tvättmaskinen fylls inte med vatten:

Tvättmaskinen vibrerar/för oljud:

MÖJLIG ORSAK

Är säkringen hel?
Sitter stickkontakten ordentligt i vägguttaget?
Är luckan till maskinen riktigt stängd?
Är tvättprogrammet riktigt inställt?
Är vattenkranen öppen?
Är startknappen intryckt?

Ligger avloppsslangen fritt och utan veck?
Är avloppssilen igensatt? Skall rengöras regelbundet.
Har du valt ett program utan tömning, sköljstopp ?

Är vattenkranen öppen? Kommer det vatten från
kranen? Är vattentrycket tillräckligt?

Är tilloppsslangen klämd?
Är tilloppsslangens filter igensatt?

Är alla transportsäkringar borttagna?

Står tvättmaskinen stabilt och plant? Har fötternas
låsmuttrar dragits åt ordentligt?
Är det tillräckligt med utrymme mellan tvättmaskinen
och ev vägg eller skåp?
För mycket tvättgods i trumman?
Ojämn fördelning av tvättgods i trumman (obalans)

Tvättmaskinen fylls med vatten, men töms

omedelbart:

Vatten rinner ut på golvet:

Luckan kan inte öppnas:
Dålig lukt i tvättmaskinen:

Är avloppsslangen riktigt placerad? Slangen skall
upp min 70 cm innan den leds till ett avlopp.

Är tvättmedlet riktigt doserat (för mycket tvättmedel
kan ge överskumning)?

Är tvättmedlet avsett för maskintvätt?
Är tvättmedelsfacken rengjorda så det inte är stopp

i dem?
Är avloppsslangen riktigt fäst?
Sitter avloppssilen på plats efter rengöring?
Är slangen tät? Finns det läckor i någon av
kopplingarna eller vid kranen?

Är luckans säkerhetsbrytare i funktion?
För låg tvättmedelsdosering.

Har 40°C program ofta används och 60/95°C
program sällan eller aldrig?

Har tvättmaskinen inte använts på länge?
Åtgärd : Tvätta en tom maskin med normal dosering
av tvättmedel vid så hög temperatur som möjligt
(90-95°).

Sköljmedel rinner genom bräddavloppets

hål när maskinen fylls

Har du följt doseringsanvisningarna för sköljmedel.

Är

rören på tvättmedels-behållarens baksida inte är blockerade.

- 29 -

Garanti

Tvättmaskinen har två års garanti. Garantivillkoren uppfyller
branschens allmänna villkor och dessa kan fås av leverantören
eller av återförsäljaren.

Kostnaderna kan debiteras även under tid som omfattas av
kostnadsfri service:
* Vid omotiverad reklamation
* Om anvisningarna i bruksanvisningen inte följts.

OBS ! Spara inköpskvittot som verifikation för
inköpsdatumet, som bestämmer garantitidens början.

Service och reservdelar

Modell : ..................................................................

Produktnummer : ....................................................

Serienummer : ........................................................

Inköpsdatum : ..........................................................

Alla servicearbeten, reservdelsbeställingar och eventuella
reparationer fär utföras endast av ett auktoriserat
serviceföretag. Information om det närmaste auktoriserade

serviceföretaget får du från numret 0200-2662 (0,1597 /min
(0,95 mk/min) + lna). *eller telefonkatalogens gula sidor
"hushållsapparatservice".
För att säkra maskinens klanderfria funktion skall man vid
reparationer använda endast originala reservdelar. För ser­vice ansvarar Oy Electrolux Kotitalouskoneet Ab­HUOLTOLUX, i Björneborg, tel. [phone].

* När Du beställer service eller reservdelar bör du veta
produktnummer och modellbeteckning som står på
dataskylten.

Dataskylten finns på insidan av avloppssilenslucka.

Tekniska data

Höjd 850 mm
Bredd 400 mm
Djup 600 mm
Kapacitet, torr tvätt 4,5 kg vit-kulörtvätt

2,0 kg syntet

1,0 kg ylle
Trummvolym 42 l
Spänn ing 230 V
Värmeelementseffekt 1950 W
Anslutningseffekt 2300 W
Centrifugeringsvarvtal
RTT 2120 Tömning - 1100 varv/min
RTT 2025 Tömning - 1000 varv/min
RTT 820 Tömning - 800 varv/min
Elsladdens längd 2.45 m
Tilloppsslangens längd 1.5 m
Anslutning 3/4 " (½)
Avloppsslangens längd 1.35 m

Konsumentrådgivning

Om du har frågor som gäller din produkt eller dess användning,
kan du ringa till vår konsumentrådgivning tel. [phone]

(0,1597 /min (0,95 mk/min) + lna) eller via e-mail:

[e-mail]

-innebär att apparaten uppfyller följande EG-direktiv:

• 73/23/EEC

• 89/336/EEC (inkl tillägg 92/31/EEC)

- 30 -

Installation

Transportsäkring

Kontrollera att tvättmaskinen inte är skadad. Transportskador
skall omedelbart anmälas till den, som ansvarade för
transporten. Skador, felaktigheter och ev. saknade delar,
skall omedelbart anmälas till säljaren. Se till att små barn
inte kommer åt att leka med förpackingsmaterialet.
Innan du använder tvättmaskinen måste transportsäkringarna,
som skyddar tvättmaskinen mot skador under transporten

bortmonteras.

Så här gör du:

Luta maskinen bakåt och vrid så att den avlägsnas
från bottenemballaget av polystyren (Se fig. 1).

Öppna luckan och ta ut polystyrenblocket och
plastskyddet. Stäng därefter luckan ordentligt
(Se fig. 2).

På maskinens baksida finns 2 st transportsäkringar.
Ta bort skruvarna (A) och dra ut de säkringarna.
(Se fig. 3).

De två synliga hålen täcks med hjälp av de
medlevererade pluggarna (B). (Se fig. 4).

Kontrollera att samtliga delar har avlägsnats ur
maskinen. Spar dessa för eventuell senare transport
av maskinen. (Se fig. 5).

Fig. 1

Fig 3

A

+"#3

Fig. 2

B

+3#

Fig 4

Varning: ifall maskinen står på en matta, bör du försäkra dig
om, att mattan inte täcker hålen i maskinens botten. Det är
viktigt, att motorns ventilation är tillräcklig.

Ifall maskinen i framkant skall stå i linje med bredvidvarande
skåp, kan du kapa slanghållaren baktill på maskinen. (Se fig.

6).

Placering

Tvättmaskinen skall stå plant och på ett stabilt underlag. Den
får inte placeras på en mjuk matta, som kan hindra
ventilationen av motorn.

Maskinen kan lätt rullas på plats genom att spaken för
nedfällning av främre hjulet dras ut. Fäll sedan in hjulet och
justera maskinen i våg med de två främre fötterna. Efter
justeringen skall låsmuttrarna mellan fötterna och maskinen
dras åt mot maskinens botten.
OBS ! Under centrifugering är vibrationer normalt och
oundvikligt. Vibrationen ökar om maskinen inte står i våg eller
placeras på ett fjädrande golv.
Placera därför inte tvättmaskinen för nära skåp eller väggar.

Fig 5

Fig 6

Maskinen får inte placeras på sockel, fundament
eller liknande, eftersom det då finns risk för att den
kan tippa under centrifugeringen.

- 31 -

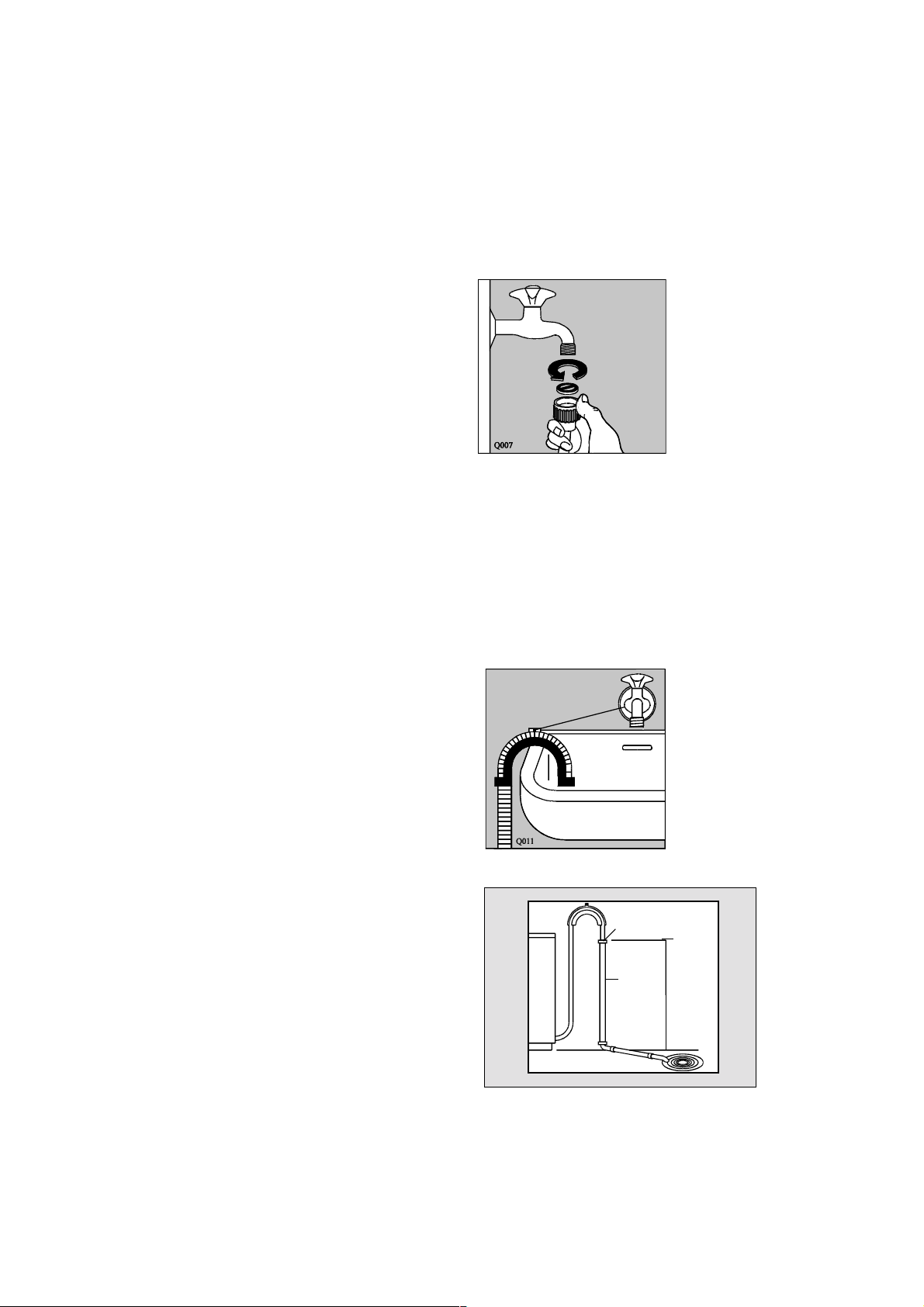

Vattenanslutning

Tvättmaskinen levereras med en tilloppsslang, som sitter
monterad baktill på maskinen. Slangen kan vridas åt höger
eller vänster för att underlätta installationen.
Lossa anslutningsmuttern och vrid åt önskat håll. Dra
sedan åt muttern ordentligt så att det inte läcker.

OBS! Även om du inte behöver vrida slangen skall du alltid
kontrollera att muttern är åtdragen.

Vattenanslutningen kopplas till kallvatten. Arbetet bör utföras
av en kunnig VVS-installatör. Maskinen skall anslutas via en
avstängningskran. På marknaden finns olika typgodkända
kranar och kransatser.
Vattentrycket skall vara 0,05 - 0,8 MPa (0,5 - 8 bar).

Viktigt: Glöm inte att passa in gummipackningen och
förminskningsnippeln 3/4"-1/2" (om den behövs) i slang­muttern. Tilloppsslangen får inte förlängas. Är den för
kort - ersätt hela slangen med en längre högtrycksslang.

Kontrollera slangkopplingarnas täthet.

Avloppsanslutning

Avloppsslangen skall vara monterad så att den på ett ställe
når upp till en nivå som motsvarar avloppsenhetens överkant.
Där skall den fixeras på ett betryggande sätt.

Avloppsslangen är 135 cm lång och kan förlängas upp till 200
cm. Använd en förlängningsslang med en invändig diameter,
som minst motsvarar originalslangens diameter och använd
en lämplig slangkoppling.

Avloppsslangen kan placeras på tre sätt:

A. Över vaskens kant

I detta fallet skall den fästas i väggen med en krok eller bindas
fast vid kranen så att inte slangen kan röra sig när vattnet
töms ut.

B. Anslutning till golvbrunn

Fäst ett rör på väggen, 70-100 cm från golvet, och anslut
avloppsslangen till röret. Avloppsslangens ändstycke skall
vara ventilerat, d.v.s rörets invändiga diameter skall vara
min. 40 mm. Se till att slangen sitter fast och inte kan lossna.

A.

B.

Luffspalt

∆

Ø 40 mm

70-100 cm

- 32 -

C. Anslutning till vattenlås

Då avloppsslangen ansluts till ett vattenlås under en tvätt
eller diskho, skall du kapa pipen på vattenlåset.
På så vis får du en så stor öppning att maskinen tömmer
ordentligt.
Placera alltid slangen längs golvet och endast vid avloppet
lyfts slangen upp, min 70 cm och max 100 cm från maskinens
botten.

Kontrollera att inga veck uppstår på avloppsslangen.
Kontrollera slangkopplingarnas täthet.

Risk för frost

Om tvättmaskinen är placerad i ett utrymme där det finns risk
att temperaturen kommer under 0°C måste följande åtgärder
göras för att undvika att kvarvarande vattnet i maskinen
fryser och skadar delar i maskinen:

Stäng av vattnet och skruva loss inloppsslangen.
Välj ett tvättprogram, starta maskinen och kör

programmet en kort stund.

Lägg ner avloppsslangen på golvet, sätt en skål under

för att samla upp vattnet.

Vrid programväljaren till programmet "Tömning"
(program P), starta maskinen och kör programmet en
kort stund.

Då tvättmaskinen åter skall tas i bruk måste ny installation
av tillopps- och avloppsslang ske.

Elektrisk anslutning

Maskinen levereras med sladd och stickkontakt och kan
anslutas till 230 V, 10 A, 1 fas. Skall maskinen stå i ett
våtutrymme, t ex. badrum skall maskinen anslutas enligt
gällande bestämmelser. Fast elinstallationen och utbyte av
befintlig elsladd får endast utföras av behörig elinstallatör.

Skador orsakade av felaktig elinstallation omfattas inte av
Konsumentköplagen.

Tillverkaren ansvarar inte för skador, som uppstår på
grund av negligering av denna bruksanvisning.

146 3178 02

- 33 -
