Rosenlew RTL 600 User Manual

RTL 600

°C

821 06 45-01

Sisällys

Turvallisuus ................................................. 3

Liesi .............................................................. 4

Pakkauksen purkaminen .................. 4

Varusteet ............................................ 4

Turvavarusteet ........................................... 5

Kaatumiseste ..................................... 5

Keittotason suoja (lisävaruste) ......... 5

Luukun salpa ..................................... 6

Ennen lieden käyttöönottoa..................... 7

Yleistä ................................................. 7

Puhdista varusteet ............................. 7

Kuumenna keittolevyt ....................... 7

Polta uunin suojarasva ...................... 7

Toimintopaneeli.......................................... 8

Merkkivalolamput ............................. 8

Keittolevyt .................................................. 9

Keittotason käyttäminen .................. 9

Keittolevyjen puhdistaminen .......... 12

Turvatoiminnot ................................ 12

Uuni ............................................................ 14

Uunin toiminnot ..............................14

Hyödyllisiä ohjeita ...........................15

Puhdistus ja hoito ............................17

Asennus ..................................................... 19

Jalustan korkeuden ja syvyyden

muuttaminen ................................... 19

Asennus vaakasuoraan ...................20

Sähköliitäntä .................................... 20

Huolto .......................................................21

Tekniset tiedot ........................................22

Taulukot ....................................................23

Pellin korkeuden valinta .................23

Haudutus ......................................... 24

Ruoanvalmistustaulukko & grillaus 25

Neuvoja ja vinkkejä käytännön

ongelmiin ...................................................26

Neuvoja ja vinkkejä .................................27

Romutus ....................................................28

Innehåll

Säkerhet .....................................................29

Spisen .........................................................30

Uppackning ......................................30

Tillbehören .......................................30

Säkerhetsutrustningen ............................31

Tippskyddet .....................................31

Kastrullskyddet (extra tillbehör) .....31

Luckspärren .....................................32

Före första användning............................33

Rengöring av spisen ........................33

Rengör tillbehören ...........................33

Upphetta plattorna .........................33

Bränn av ugnen ...............................33

Manöverpanelen........................................34

Kontrollamporna .............................34

Platthällen ..................................................35

Användning av hällen ......................35

Rengöring av plattorna ................... 38

Säkerhetsfunktioner ........................38

Ugnen .........................................................40

Ugnens funktioner ...........................40

Praktisk användning ........................41

Rengöring och skötsel .....................43

Installation .................................................45

Ändring av sockelhöjd och -djup .... 45

Nivåjustering ....................................46

Elektrisk anslutning .........................46

Service ........................................................47

Tekniska uppgifter ...................................48

Tabeller ......................................................49

Bakning ............................................49

Placering i ugn .................................49

Lågtemperaturstekning ...................50

Grill & Matlagning ..........................51

Praktiska råd och tips .............................52

Problem och åtgärder ............................53

Skrotning ...................................................54

Turvallisuus

Liedet kehittyvät ja uudessa liedessäsi on uusia toimintoja ja ominaisuuksia. Lue sen vuoksi ohjeet huolellisesti ja tutustu uuden lietesi käyttöön ja sen toimintoihin. Liesi on tarkoitettu normaaliin kotitalouskäyttöön. Säilytä käyttöohje myös mahdollista seuraavaa omistajaa varten. Ota yhteyttä, jos sinulla on kysyttävää lieden ominaisuuksista tai sen toiminnasta. Yhteydenottotiedot löydät kohdasta “Huolto”.

Teksti, joka on merkitty

HUOLELLISESTI

, jotta et turhaan vahingoittaisi itseäsi, muita tai liettä.

VAROITUSKOLMIO

-symbolilla sisältää tietoa lieden turvallisesta käytöstä.

Lapset

Lapset ovat luonnostaan uteliaita ja kiinnostuneita kaikesta, jopa liesistä. Haluamme turvallisuuden vuoksi painottaa muutamia asioita, jos sinulla on lapsia:

Suosittelemme vähintään 40 cm laskutilaa lieden molemmin puolin. Vaihtoehtoisesti liesi voidaan asentaa siten, että toisella puolella on seinä tai kaappi ja toisella puolella laskutila.

Keittotason suojan tulee olla asennettu ja luukkujen turvasalvan toiminnassa.

Käytä liesilukkoa. Aseta liesilukon salpa toimintaan ja lukitse lieden toiminnot, kun sitä ei käytetä.

Anna lasten olla mukana lieden käyttämisessä, mutta kerro heille, että kattilat, taso ja uuni kuumenevat ja pysyvät kuumana vielä jonkun aikaa käytön jälkeenkin.

PALOVAMMAN VAARA

Asennus

LUE NE KOHDAT

Varoitus! Uunissa ei saa käyttää alkoholia eikä muita vastaavia nesteitä, jotka saattavat muodostaa räjähtäviä kaasuja tai muita aineita, jotka saattavat aiheuttaa tulipalon tai räjähdyksen.

Tällaisia aineita on käytettävä liedellä erittäin varovasti. Esimerkiksi liekittäminen konjakilla tai muulla alkoholilla saattaa aiheuttaa liedellä olevien rasvaroiskeiden syttymisen, mistä on seurauksena vakava tulipalo. Myös tulenlieskat ja palavat rasvatahrat saattavat aiheuttaa henkilövahinkoja.

Puhdistus

Pidä keittolevyt ja uuni puhtaina hygienia- ja turvallisuussyistä. Rasva ja roiskeet käryävät kuumennettaessa ja aiheuttavat pahimmassa tapauksessa palovaaran.

Lieden asennuksen ja mahdolliset korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö–ja/tai omaisuusvahinkoja.

Liesi on painava, reunat ja kulmat, joihin sinun ei yleensä tarvitse koskea, saattavat olla teräviä. Käytä käsineitä liettä siirrettäessä.

KAATUMISESTEEN

kaadu epätavallisenkaan kuormituksen johdosta.

tulee olla asennettu. Silloin liesi ei

Käyttö

Älä koskaan jätä kiehuvaa öljyä tai rasvaa, parafiinia tai muuta helposti syttyvää ainetta liedelle ilman valvontaa. Tulipalon sattuessa käännä vääntimet nollaasentoon ja katkaise virta liesituulettimesta.

TUKAHDUTA TULI KANNEN AVULLA

vettä.

Käytä vain keittolevyä ja uunia varten suunniteltuja astioita.

Varmista, että lieden vääntimet ovat nollaasennossa, kun liettä ei käytetä.

, älä koskaan käytä

Hoito ja huolto

Nollaa kaikki vääntimet ennen viallisen lampun vaihtoa.

Huollot ja tarvittavat korjaukset saa suorittaa vain valtuutettu huoltoliike. Käytä vain alkuperäisiä varaosia.

Romutus

Auta ehkäisemään vahingot lieden romuttamisen yhteydessä: kun lieden kaapeli on irrotettu liesirasiasta, katkaise kaapeli lieden puoleisesta päästä ja poista uunin luukun turvalukitus toiminnasta.

Liesi

Höyryaukko

Keittotaso

Ohjauspaneeli ja

Uuni

Säilytyslaatikko

Jalusta

Lieden takaosassa on pyörät, jotka helpottavat lieden siirtämistä puhdistuksen yhteydessä. Avaa luukku, nosta liettä varovasti uunin yläreunasta ja vedä liesi ulos.

VÄÄNTIMET

°C

Pakkauksen purkaminen

Tarkista, että liesi on virheetön. Ilmoita mahdollisista kuljetusvaurioista välittömästi myyjälle.

Pakkaus on kierrätyskelpoinen. Ota yhteyttä kierrätyskeskukseen, jos et ole varma minne voit viedä pakkausmateriaalin.

Varusteet

NÄMÄ TOIMITETAAN LIEDEN MUKANA

• Emaloidut leivinpellit ja uunipannu

• Uuniritilä

• Kaatumiseste asennustarvikkeineen

• Käyttöohje

SEURAAVAT OVAT OSTETTAVISSA LISÄVARUSTEINA

• Peitejalusta

• Keittotason suoja asennustarvikkeineen

Tu r v av a r u s t e e t

Turvavarusteet

Varmista, että lieden molemmilla puolilla on 40 cm leveä laskutila

(

KATSO KUVA

)

. Vaihtoehtoisesti liesi voidaan asentaa siten, että toisella puolella on seinä tai kaappi ja toisella puolella laskutila.

Liesi täyttää lapsiturvallisuutta koskevat vaatimuk-

set, jos seuraavat varusteet/toiminnot on asennettu:

Kaatumiseste

Kaatumiseste pitää olla asennettu, ettei liesi kaadu normaalia suuremmassakaan kuormituksessa.

Ennen kuin asennat kaatumisesteen, varmista, että liesi on asennettu oikealle korkeudelle, katso kappale Asennus, s. 19.

NÄIN ASENNAT KAATUMISESTEEN PAIKALLEEN

Piirrä seinään viiva – vaakatasoon asettamisen jälkeen – pitkin lieden takareunaa (

Katso kuvasta mitat, jotka pätevät kummallekin puolelle. Mittaa kaatumisesteen paikka ja ruuvaa este kiinni tukevaan materiaaliin tai sopivaan vahvikkeeseen.

HUOM

Jos asennusaukko on liettä leveämpi, ja haluat asentaa lieden keskelle aukkoa, kuvan vaakamittaan pitää lisätä lieden ja kalusteen väliin jäävän raon leveys.

Jos muutat mittaa, muista sovittaa kaatumiseste lieden takaosassa olevaan reikään, kun siirrät liettä paikalleen.

Muista, että kaatumiseste toimii vain jos liesi on työnnetty paikalleen.

KATSO KUVA

min. 40 cm

35-65 mm

55-60 mm

Keittotason suoja (lisävaruste)

Keittotason suojan pitää olla asennettu, etteivät lapset vetäisi keittoastioita liedeltä.

Paina tulpat etummaisiin reikiin.

Aseta suoja keittotasolle niin, että tulpat ovat reunan yläpuolella.

Käännä suojaa vinosti alaspäin ja

sitten ylöspäin niin, että suojan päätyjen reunat tarttuvat tason reunoihin.

Lukitse takimmaisilla tulpilla.

Turvavarusteet

Luukun salpa

Luukun salvan eli lapsilukon ansiosta lasten on vaikeampi avata uunin luukkua. Salpa on kytketty tehtaalla toimintaan, mutta sen voi poistaa toiminnasta tarvittaessa.

LUUKUN TURVASALPA ELI LAPSILUKKO

Paina salpa

(A)

alas, kun haluat

AVATA

uunin luukun. Salpaa voi tarpeen mukaan pitää toiminnassa tai sen voi poistaa toiminnasta. Lukitustapaa muutettaessa on aina ensin tarkistettava, ettei uuni ole kuuma.

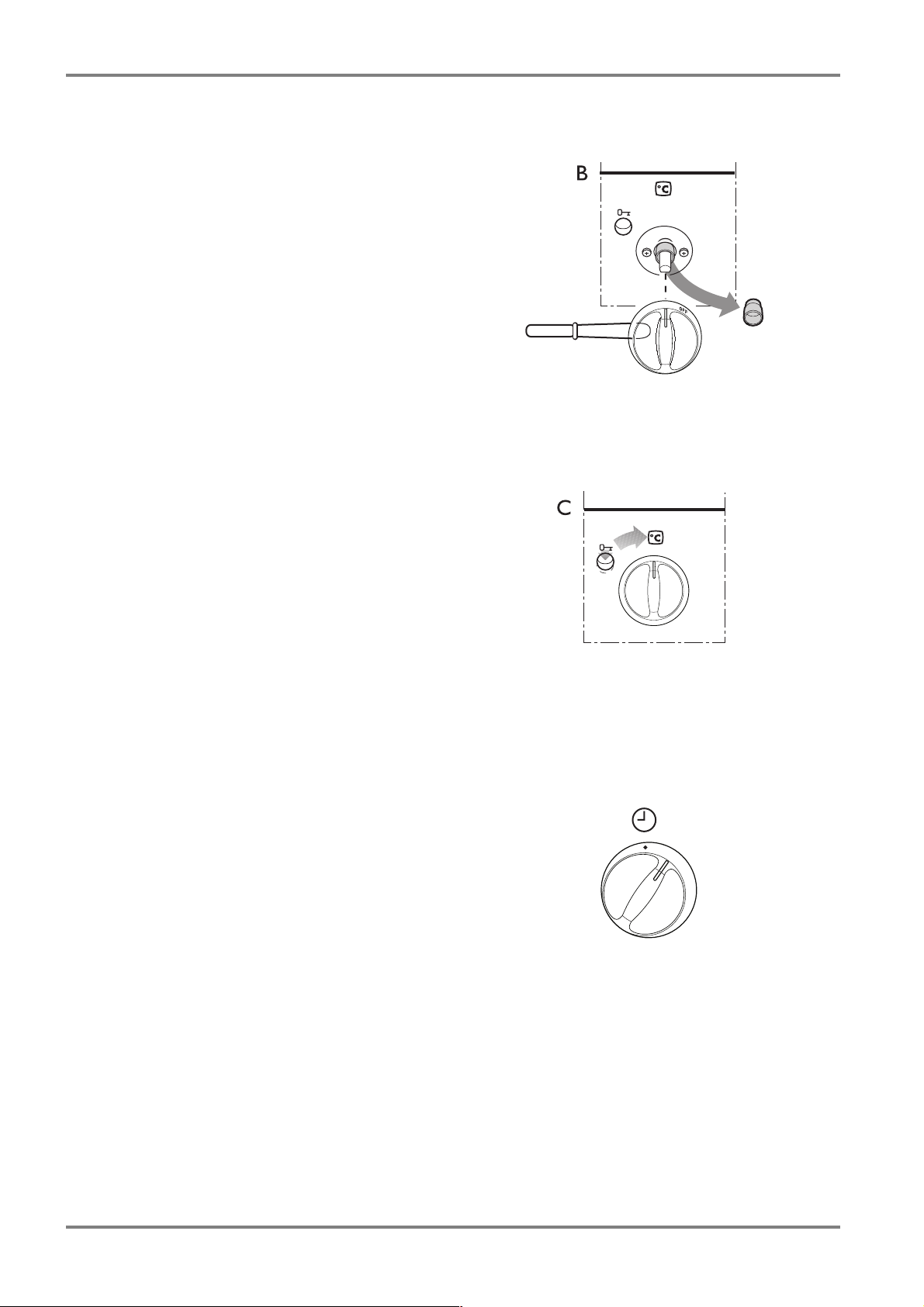

LAPSILUKON POISTAMINEN TOIMINNASTA

(B)

Paina salpa alas ja työnnä luukun yläreunassa olevaa kielekettä pari millimetriä oikealle.

LAPSILUKON ASETTAMINEN TOIMINTAAN

(C)

Työnnä luukun yläreunassa olevaa kielekettä pari millimetriä vasemmalle.

Turvavarusteet

Ennen lieden käyttöönottoa

Yleistä

Puhdista liesi heti käytön jälkeen puhtaalla liinalla ja lämpimällä vedellä, johon on mahdollisesti lisätty astianpesuainetta. Älä käytä koskaan hankausaineita tai muita naarmuttavia aineita lieden puhdistukseen. Tehokkaampi puhdistus voi kuitenkin joissakin tapauksissa tulla kysymykseen. Noudata silloin seuraavia ohjeita. Älä unohda puhdistaa myös irrotettavan höyryaukon suojuksen alta. Suojuksen voit pestä astianpesukoneessa.

Ennen kuin vedät lieden paikaltaan puhdistaaksesi sen

takaa, haluamme varmuuden vuoksi muistuttaa, että lieden kaatumiseste toimii vain kun liesi on sijoituspaikallaan.

Puhdista varusteet

Pese leivinpelti, uunipannu ym. lämpimällä vedellä ja astianpesuaineella. Huuhtele ja pyyhi kuivaksi.

Kuumenna keittolevyt

Keittolevyt on käsitelty ruosteenestoaineella, joka kiinnittyy keittolevyihin paremmin, jos levyjä

kuumennetaan ennen käyttöä.

Kuumenna kahta tason vastakkaisissa kulmissa

olevaa levyä kerrallaan täydellä teholla enintään 5 minuutin ajan. Muista pitää levyjä silmällä, ettei kukaan polta niissä itseään. Liuotinaineen jäänteet savuavat hieman höyrystyessään. Älä polta uunin suojarasvaa, ennen kuin olet kuumentanut kaikki levyt.

Polta uunin suojarasva

Pidä lapsia silmällä! Uuni tulee erittäin kuumaksi.

1 Valitse ylä-/alalämpö ja korkein lämpötila.

Uunin luukun pitää olla kiinni.

2 Tuuleta keittiö. Katkaise virta uunista, kun käry ja

savuaminen on lakannut.

3 Puhdista uuni, luukku ja kannattimet lämpimällä

vedellä ja astianpesuaineella. Pyyhi kuivaksi.

max. 5 min.

max.°C

°C

Turvavarusteet

Toimintopaneeli

LIEDEN

merkkivalo

UUNIN

merkkivalo

UUNIN

toimintoväännin

UUNIN

lämpötilan valitsin

KEITTOLEVYJEN

Liesilukko

Keittolevyjen turva-ajastin

tehonvalintavääntimet

°C

Merkkivalolamput

Merkkivalolamput ovat glimlamppuja ja niiden kestoikä on normaalisti pitkä. Jos lamppu vioittuu, ota yhteys huoltoliikkeeseen.

Keittolevyt

Liedessä on neljä keittolevyä. Pikalevyt on merkitty punaisella merkillä ja varustettu ylikuumenemissuojalla.

Etuvasemmalla on lämpötilaohjattu keittolevy, joka

on merkitty kolmella T–kirjaimella. Sisäänrakennettu termostaatti pitää keittolevyn lämpötilan tasaisena, kun levy on saavuttanut halutun lämpötilan. Tasainen lämpötila merkitsee

• että rasvalla on hyvän paistotuloksen

edellyttämä lämpötila

• ettei paistettaessa tarvitse muuttaa

tehonvalitsimen asentoa

• että ylikiehumisen vaara vähenee

• että maitoruokien pohjaanpalamisen vaara on

mahdollisimman vähäinen.

Keittotason käyttäminen

Älä koskaan jätä kiehuvaa öljyä tai rasvaa, parafiinia tai muuta helposti syttyvää ainetta liedelle ilman valvontaa. Tulipalon sattuessa käännä keittolevyjen vääntimet 0-asentoon ja katkaise virta liesituulettimesta.

KANNEN AVULLA

, älä koskaan käytä vettä.

TUKAHDUTA TULI

ø 145 mm

ø 180 mm

ø 145 mm

ø 220 mm

Liedessä on turva-ajastin, joka ohjaa lieden keittolevyjä. Aseta aika turva-ajastimella, kun haluat käyttää levyjä, maks. 2 tuntia. Virta katkeaa automaattisesti keittolevyistä valitun ajan kuluttua. Punainen merkkivalo palaa, kunnes nollaat vääntimen.

Lämpötilaohjattuun keittolevyyn on oma tehon-

valintaväännin.Valitse haluamasi tehoalue ruoka-astian sekä ruokamäärän mukaan. Käytä tehosuosituksia ohjeellisina, ajan myötä opit valitsemaan sopivan vääntimen asennon.

Lämpötilaohjattu keittolevy

Vääntimessä on portaaton tehonsäätö, välillä 1-12. Asento 12 merkitsee suurinta tehoa. Käännä väännintä myötäpäivään asettaaksesi haluamasi tehon ja vastapäivään kytkeäksesi levyn pois toiminnasta. Kuumennusaika riippuu valitsemastasi tehoalueesta. Esim. ohukaisten paistoaika 7 minuuttia, tehoalueella 9.

Tehoalueen lämpötilaohjaus toimii parhaiten, kun käyttämäsi paistinpannut ja keittoastiat ovat hyvälaatuisia.Käännä väännintä haluamallesi tehoalueelle;

+ 20 hidden pages
