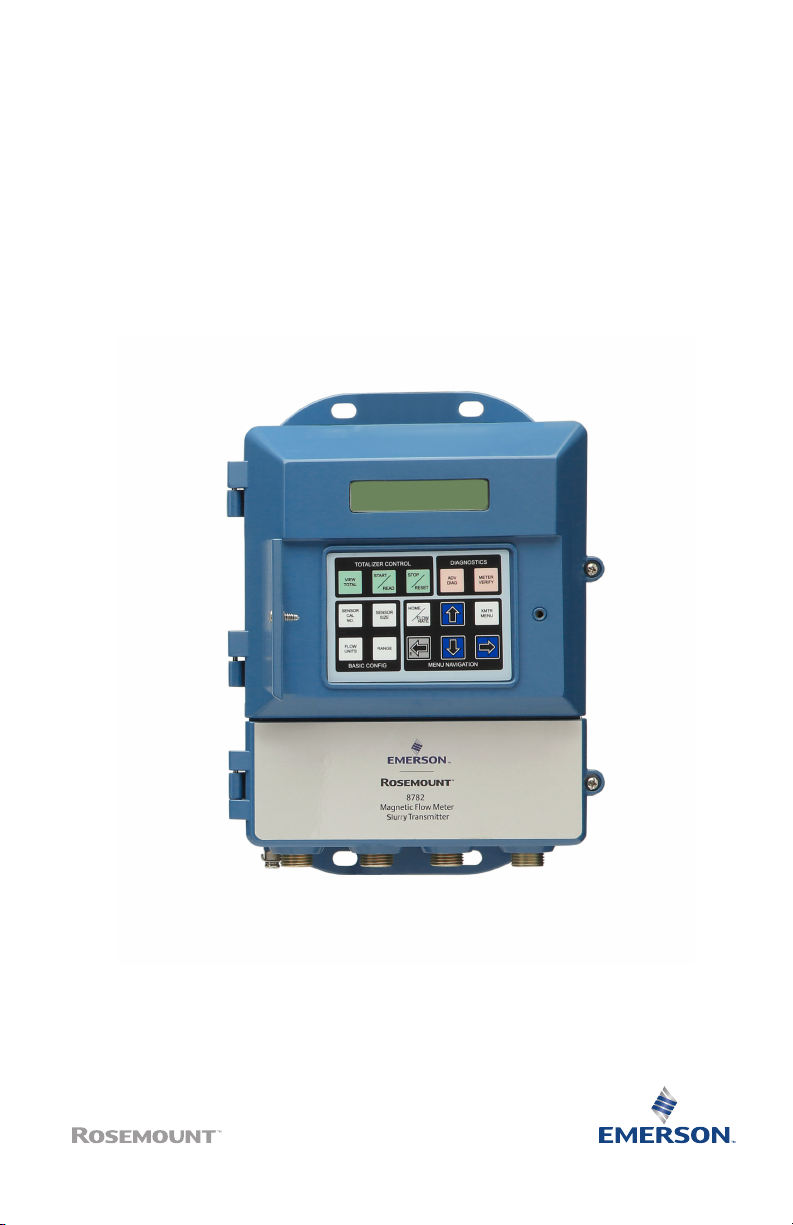

Transmissor de medidor de vazão
magnético para lama Rosemount™ 8782
Page 2
Guia de início rápido Novembro de 2019
1 Segurança
ATENÇÃO
• Se essas orientações de instalação não forem seguidas, poderão ocorrer
sérios ferimentos ou morte.
• As instruções de instalação e manutenção devem ser usadas somente
por pessoal qualificado. Não realize nenhum serviço além daqueles
contidos nas instruções de operação, a menos que esteja qualificado.
• Risco potencial de carga eletrostática: os medidores de fluxo magnéticos
Rosemount solicitados com opções de pintura não padrão ou etiquetas
não metálicas podem estar sujeitos a descarga eletrostática. Para evitar
o acúmulo de carga eletrostática, não esfregue o medidor de fluxo com
um pano seco ou limpe com solventes.
• Verifique se o ambiente de operação do sensor e do transmissor está de
acordo com as certificações da agência apropriadas.
• Se instalado em uma atmosfera explosiva, verifique se a certificação do
dispositivo e as técnicas de instalação estão adequadas a este ambiente
específico.
• Para evitar a ignição de atmosferas inflamáveis ou combustíveis,
desligue a alimentação antes da manutenção dos circuitos.
• Risco de explosão: não desconecte o equipamento quando houver uma
atmosfera inflamável ou combustível.
• Siga os padrões nacionais, locais e da fábrica para fazer o aterramento
adequado do transmissor e do sensor no solo. O aterramento no solo
deve ser separado do aterramento de referência do processo.
• Risco de choque: desligue a energia antes de fazer a manutenção. Não
opere sem a tampa do compartimento de energia.
CUIDADO
• Quando houver alta tensão/alta corrente perto da instalação do
medidor, siga os métodos de proteção apropriados para evitar que
tensão/corrente residuais passem pelo medidor. Se o medidor não for
protegido adequadamente, poderão ocorrer danos ao transmissor ou a
falha do medidor.
• Remova completamente todas as ligações elétricas do sensor e do
transmissor antes da soldagem no tubo. Para a proteção máxima do
sensor, remova-o da tubulação.
2 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Page 3
Novembro de 2019 Guia de início rápido
2 Introdução
Este documento fornece orientações básicas de instalação para o
transmissor de montagem em parede magnético para lama Rosemount
8782.
• Para realizar a instalação de sensores, consulte o Guia rápido de instalação
do sensor medidor de vazão magnético para lama MS Rosemount
• Para obter informações sobre a instalação, configuração, manutenção e
solução de problemas, consulte o Medidor de vazão magnético para lama
Rosemount™ 8782 com manual de referência do protocolo HART
Você encontra a documentação completa para o usuário no site
www.emerson.com. Para obter mais informações de contato, consulte o
Serviço de atendimento ao cliente da Emerson Flow.
2.1 Política de devolução
Os procedimentos da Emerson devem ser seguidos ao devolver
equipamentos. Estes procedimentos asseguram a conformidade legal com
as agências de transporte governamentais e ajudam a proporcionar um
ambiente de trabalho seguro para os funcionários da Emerson. A não
observação dos procedimentos da Emerson fará com que o seu
equipamento não possa ser devolvido.
™
Guia de início rápido 3
Page 4
Guia de início rápido Novembro de 2019
2.2 Serviço de atendimento ao cliente da Emerson Flow
E-mail:
• Internacional: [email protected]
• Ásia-Pacífico: [email protected]
Telefone:
América do Norte e Sul Europa e Oriente Médio Ásia-Pacífico
Estados Unidos
Canadá +1 303 527
México +41 (0) 41
Argentina +54 11 4837
Brasil +55 15 3413
Venezuela +58 26 1731
800 522 6277 Reino Unido 0870 240
5200
7686 111
7000
8000
3446
Holanda +31 (0) 704
França 0800 917 901 Índia 800 440 1468
Alemanha 0800 182
Itália 8008 77334 China +86 21 2892
Europa Central e Oriental
Rússia/CEI +7 495 995
Egito 0800 000
Omã 800 70101 Tailândia 001 800 441
Qatar 431 0044 Malásia 800 814 008
Kuwait 663 299 01
África do Sul 800 991 390
Arábia Saudi-ta800 844 9564
1978
136 666
5347
+41 (0) 41
7686 111
9559
0015
Austrália 800 158 727
Nova Zelândia
Paquistão 888 550 2682
Japão +81 3 5769
Coreia do Sul +82 2 3438
Cingapura +65 6 777
099 128 804
9000
6803
4600
8211
6426
EAU 800 0444
4 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
0684
Page 5
Novembro de 2019 Guia de início rápido
3 Pré-instalação
Antes de instalar o transmissor, há uma série de etapas de pré-instalação
que devem ser concluídas para facilitar o processo de instalação:
• Identifique as opções e configurações cabíveis à sua aplicação
• Configure os switches de hardware, se necessário
• Considere os requisitos mecânicos, elétricos e ambientais
Nota
Consulte o manual de referência do produto para obter mais requisitos
detalhados.
Identifique as opções e as configurações
A instalação típica do transmissor inclui uma conexão de alimentação do
dispositivo, uma conexão de saída de 4 a 20 mA e conexões da bobina do
sensor e eletrodos. Outras aplicações podem requerer uma ou mais das
seguintes configurações ou opções:
• Saída de pulso
• Entrada digital/Saída digital
• Configuração multiponto HART
O transmissor pode ter até quatro switches de hardware selecionáveis pelo
usuário. Estes switches configuram o modo de alarme, a alimentação
analógica interna/externa, a alimentação do pulso interna/externa e a
segurança do transmissor. A configuração padrão desses switches, quando
enviados da fábrica, é:
Tabela 3-1: Configurações padrão do switch de hardware
Configuração Configuração de fábrica
Modo de alarme Alta
Alimentação analógica interna/externa Interna
Alimentação de pulso interna/externa Externa
Segurança do transmissor Desativado
O switch de alimentação analógico e os switches de alimentação de pulso
não estão disponíveis no momento do pedido junto com a saída
intrinsecamente segura, o código do pedido B.
Na maioria dos casos, não é necessário alterar a configuração dos switches
de hardware. Se as configurações do switch precisarem ser alteradas,
consulte o manual de referência do produto.
Guia de início rápido 5
Page 6
Guia de início rápido Novembro de 2019
Certifique-se de identificar quaisquer outras opções e configurações
aplicáveis à instalação. Mantenha uma lista destas opções para consideração
durante os procedimentos de instalação e configuração.
Considerações mecânicas
O local de montagem do transmissor deve oferecer espaço suficiente para a
montagem segura, acesso fácil às portas do conduíte, abertura total das
tampas do transmissor e fácil leitura da tela da LOI (interface local do
operador), caso esteja equipada.
6 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Page 7
Novembro de 2019 Guia de início rápido

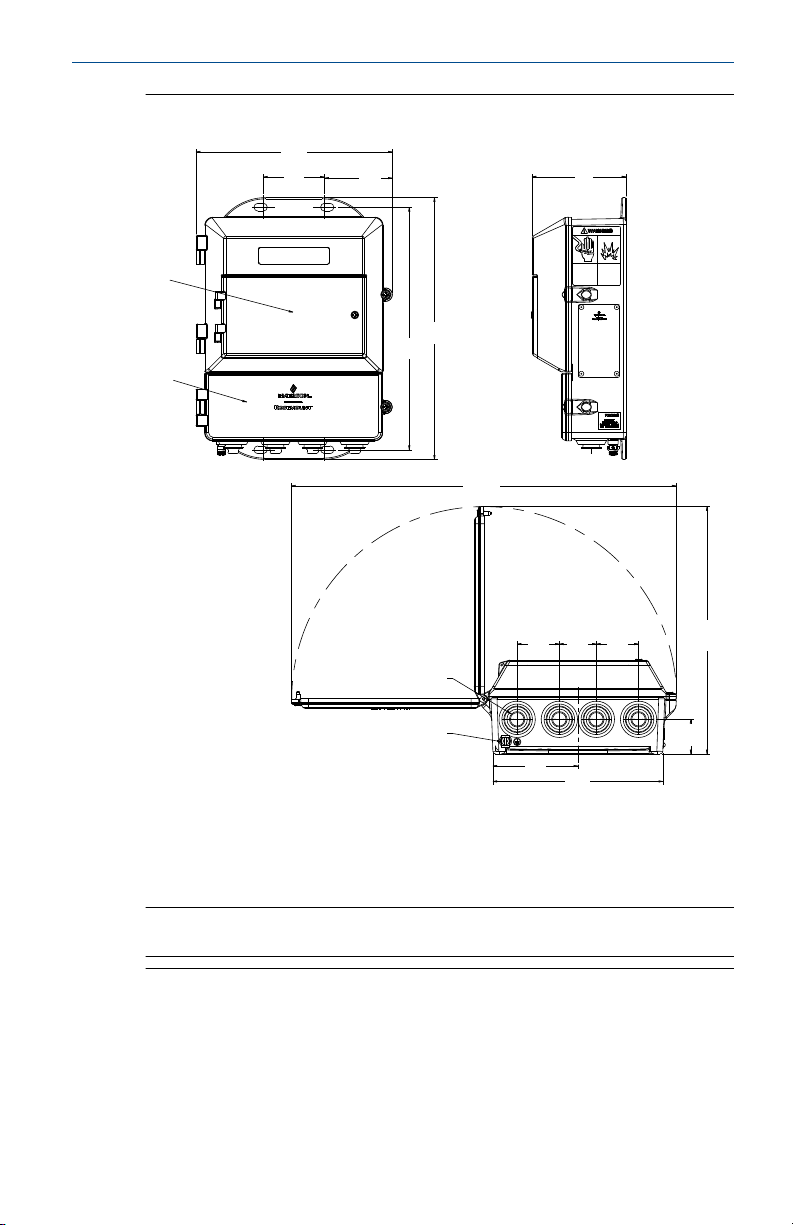

Figura 3-1: Desenho dimensional do Rosemount 8782
229
71
79
89
C
306
283
D
449
49 43 49
289
A
B
99
198
40
A. Entrada do conduíte, ½ a 14 NPT (4 espaços)
B. Terminal de aterramento
C. Tampa do teclado da LOI
D. A tampa inferior abre as conexões elétricas
Nota
As dimensões estão em polegadas (milímetros)
Considerações elétricas
Antes de fazer qualquer conexão elétrica no transmissor, considere os
requisitos de instalação elétrica nacionais, locais e da fábrica. Certifique-se
de ter a fonte de alimentação adequada, o conduíte e os demais acessórios
necessários para cumprir com estes padrões.
Guia de início rápido 7
Page 8
Guia de início rápido Novembro de 2019
O transmissor requer alimentação externa. Garanta o acesso a uma fonte de
alimentação adequada.
Tabela 3-2: Dados elétricos
Dados elétricos
Entrada de alimentação Fonte AC:
90 a 250 VCA ( ), 1,5 A, 120 VA
Alimentação CC padrão:
12 a 42 VCC ( ), 8,6 A, 120 W
Circuito pulsado Alimentação interna (ativa): saídas de
Circuito de saída de 4 a 20 mA Alimentação interna (ativa): saídas de
Um 250 V
Saída de excitação da bobina 2,0 A, 85 V máx., 80 W máx.
até 12 VCC, 12,1 mA, 73 mW
Alimentação externa (passiva): entrada
de até 28 VCC, 100 mA, 1 W
até 25 mA, 24 VCC, 600 mW
Alimentação externa (passiva): entrada
de até 25 mA, 30 VCC, 750 mW
Considerações ambientais
Os transmissores montados remotamente podem ser instalados na sala de
controle para proteger os componentes eletrônicos do ambiente hostil e
oferecer fácil acesso para configuração ou serviço.
Tabela 3-3: Classificações ambientais do invólucro do transmissor
Tipo Classificação
Proteção contra infiltração IP66, IP69
NEMA 4X
Grau de Poluição 2
Classificação de altitude máxima • 13.123 ft (4.000 m) na tensão da ali-
mentação de entrada classificada
(90 a 250 VCA)
• 16.404 ft (5.000 m) na tensão da ali-
mentação de entrada máxima de
150 VCA
Nota
Para obter as especificações ambientais completas, entre outras
especificações, consulte o manual de referência do produto.
8 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Page 9
Novembro de 2019 Guia de início rápido
4 Montagem
Os transmissores com montagem de parede são enviados com acessórios de
montagem para uso em um tubo de 50 mm (2 polegadas) ou em superfície
plana.

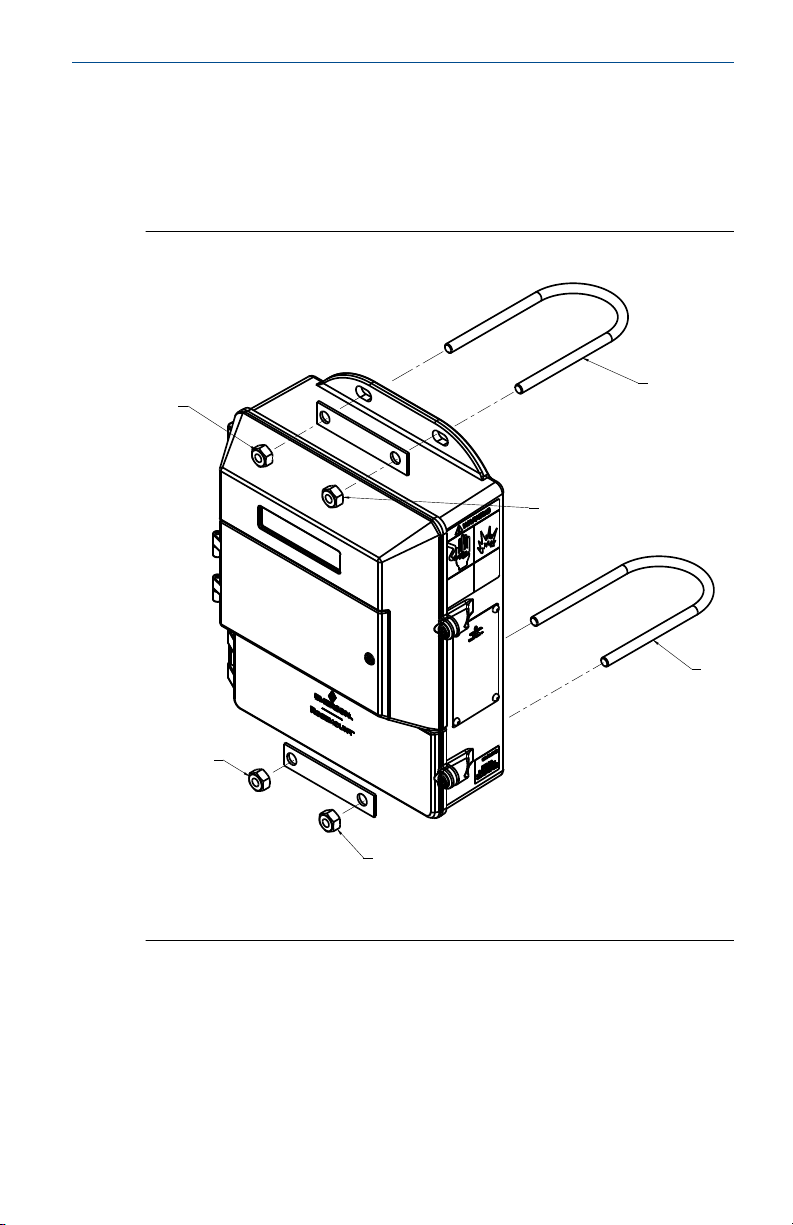

Figura 4-1: Suporte de montagem
A
B
B
A
B
B
A. Parafuso em forma de U
B. Fechos
4.1
Guia de início rápido 9
Montagem em tubo
1. Monte o invólucro do hardware e do transmissor na haste, conforme
mostrado em Figura 4-1.
2. Aperte as porcas para garantir um ajuste confortável.
Page 10
Guia de início rápido Novembro de 2019
4.2 Montagem em superfície
Prenda o transmissor no local de montagem usando parafusos fornecidos
pelo cliente. A instalação do transmissor deve considerar quatro (4) vezes o
peso do transmissor de 20 kg (44 lb.).
10 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Page 11
Novembro de 2019 Guia de início rápido
5 Fiação
5.1 Entradas e conexões do conduíte
As portas de entrada do conduíte do transmissor são ½ a 14 NPT por padrão.
As conexões do conduíte M20 usam um adaptador. As conexões do
conduíte devem ser feitas de acordo com os códigos elétricos nacionais,
locais e da fábrica. As entradas do conduíte não utilizadas devem ser
lacradas com os bujões certificados. Os bujões plásticos de transporte não
oferecem proteção contra infiltração.
5.2 Requisitos de conduíte

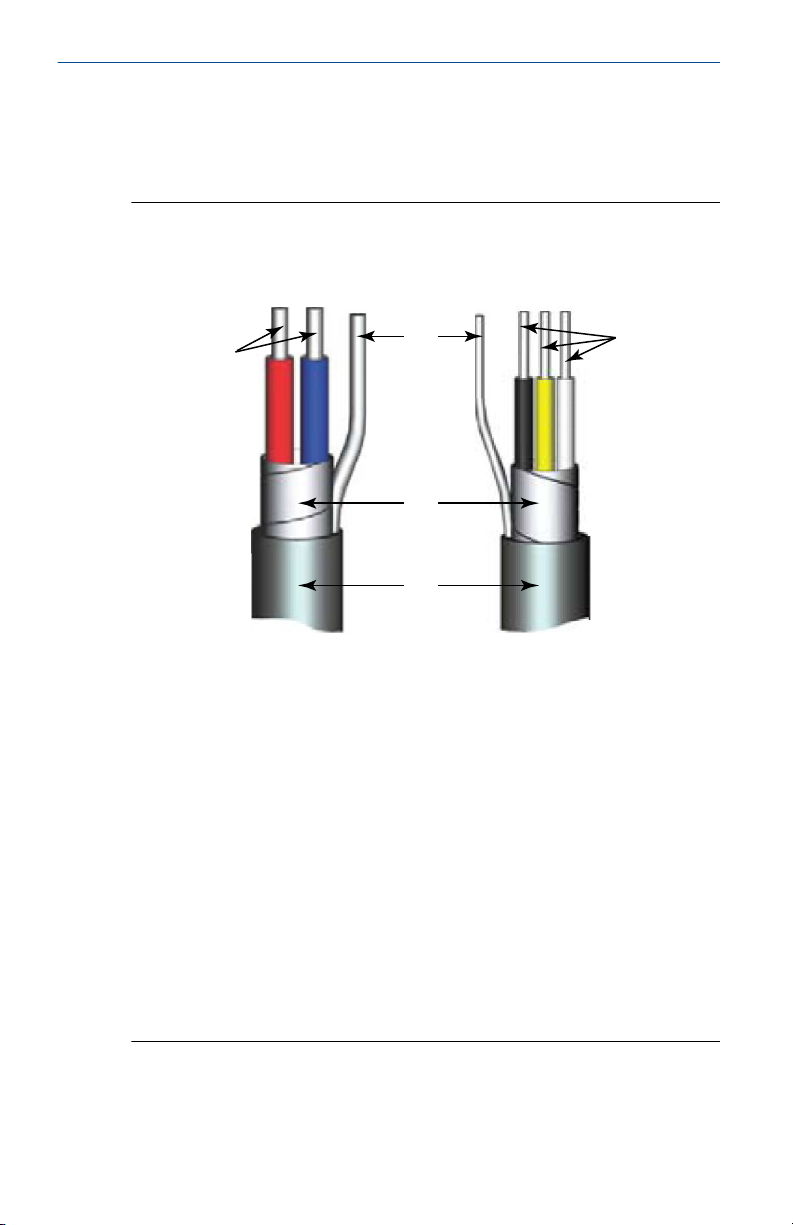

• Para instalações com um circuito de eletrodos intrinsecamente seguro,
pode ser necessário um eletroduto independente para o cabo da bobina
e o cabo do eletrodo.
• Para instalações com circuito de eletrodo não intrinsecamente seguro,
um único conduíte dedicado é executado para o acionamento da bobina
e o cabo do eletrodo entre o sensor e o transmissor remoto. A remoção
das barreiras para isolamento com segurança intrínseca é permitida para
instalações de eletrodos não intrinsecamente seguras.
• Os cabos agrupados de outros equipamentos em um único conduíte

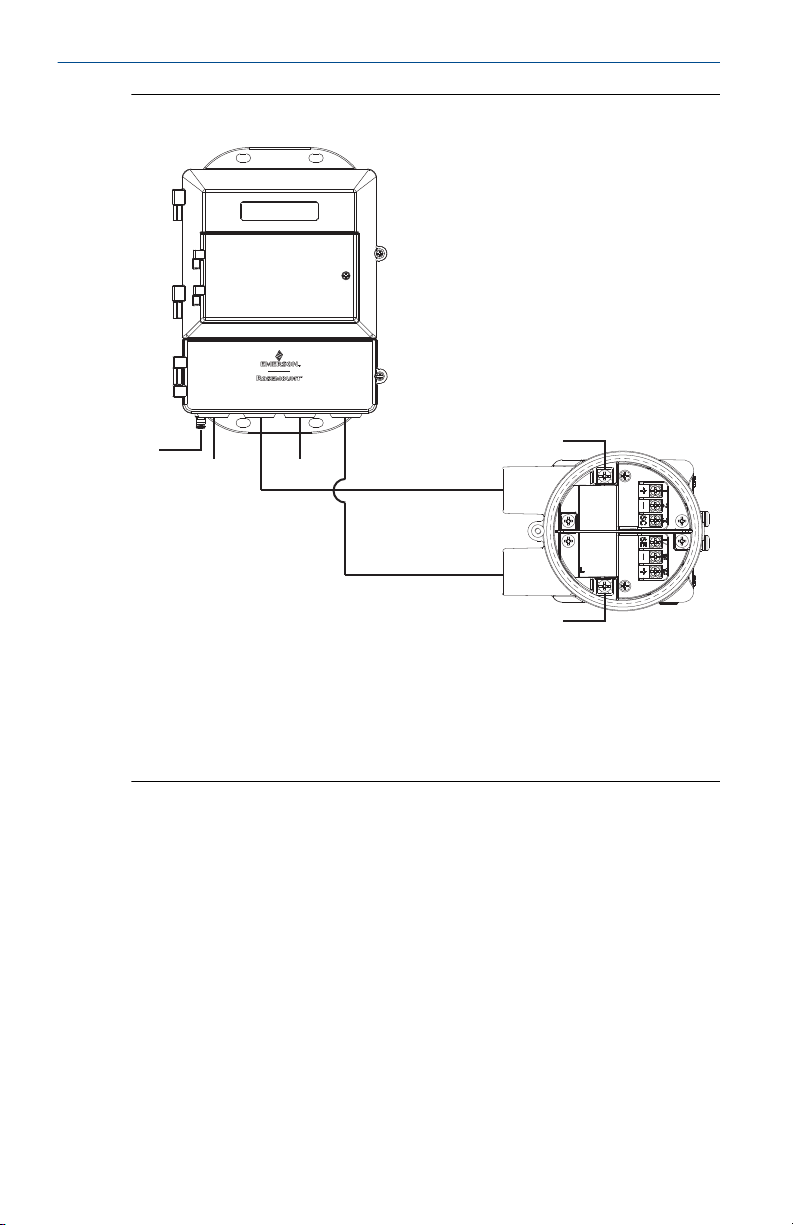

podem criar interferências e ruído no sistema. Consulte Figura 5-1.
• Os cabos do eletrodo não devem ser usados na mesma bandeja de cabos
que os cabos de alimentação.
• Os cabos de saída não devem passar junto com os cabos de alimentação.
• Selecione o tamanho adequado do conduíte para alimentar os cabos até
o fluxômetro.
Guia de início rápido 11
Page 12
Guia de início rápido Novembro de 2019
Figura 5-1: Práticas recomendadas para a preparação do conduíte
5.3
A
A. Aterramento de segurança
B. Alimentação
C. Bobina
D. Saída
E. Eletrodo
C D E
B
A
A
Sensor para a fiação do transmissor
Os kits de cabos para montagem remota podem ser pedidos diretamente
usando os números de kit mostrados em Tabela 5-1 e em Tabela 5-2. Os
números equivalentes de peça do cabo Alpha também são fornecidos como
uma alternativa. Para solicitar o cabo, especifique o comprimento, assim
como a quantidade desejada. É necessário o comprimento igual dos cabos
dos componentes.
Exemplos:
• 25 pés = Qtd. (25) 08732-0065-0001
• 25 metros = Qtd. (25) 08732-0065-0002
12 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Page 13
Novembro de 2019 Guia de início rápido
Tabela 5-1: Kits dos componentes dos cabos: temperatura padrão (de -20° C a 75°
C)
Kit de cabos nº Descrição Cabo indivi-
08732-0065-0001 (pés) Kit, cabos componentes,
temp. padrão (inclui bobina e
eletrodo)
08732-0065-0002 (metros) Kit, cabos componentes,
temp. padrão (inclui bobina e
eletrodo)
08732-0065-0003 (pés) Kit, cabos componentes,
temp. padrão (inclui bobina e
eletrodo I.S.)
08732-0065-0004 (metros) Kit, cabos componentes,
temp. padrão (inclui bobina e
eletrodo I.S.)
dual
Bobina
Eletrodo
Bobina
Eletrodo
Bobina
Eletrodo azul
intrinsecamente seguro
Bobina
Eletrodo azul
intrinsecamente seguro
Nº de peça
Alpha
2442C
2413C
2442C
2413C
2442C
Não disponí-
vel
2442C
Não disponí-
vel
Tabela 5-2: Kits dos componentes dos cabos: temperatura estendida (de -50° C a
125° C)
Kit de cabos nº Descrição Cabo indivi-
08732-0065-1001 (pés) Kit, Cabos do componente,
Temp. ext. (inclui bobina e
eletrodo)
08732-0065-1002 (metros) Kit, Cabos do componente,
Temp. ext. (inclui bobina e
eletrodo)
08732-0065-1003 (pés) Kit, Cabos do componente,
Temp. ext. (inclui bobina e
eletrodo I.S.)
08732-0065-1004 (metros) Kit, Cabos do componente,
Temp. ext. (inclui bobina e
eletrodo I.S.)
dual
Bobina
Eletrodo
Bobina
Eletrodo
Bobina
Eletrodo azul
intrinsecamente seguro
Bobina
Eletrodo azul
intrinsecamente seguro
Nº de peça
Alpha
Não disponível
Não disponível
Não disponível
Não disponível
Não disponível
Não disponível
Não disponível
Não disponível
Guia de início rápido 13
Page 14
Guia de início rápido Novembro de 2019
Requisitos de cabo
Pares ou trios trançados e blindados devem ser usados. Consulte Figura 5-2.
Os comprimentos dos cabos devem ser limitados a menos de 100 m (300
pés).
Figura 5-2: Cabos componentes individuais
A B
1 2
C
3
D
E
F
3
A. Bobina de comando
B. Eletrodo
C. Condutores isolados, trançados e torcidos de 14 AWG
D. Válvula de drenagem
E. Sobrepondo a blindagem em folhas
F. Revestimento externo
G. Condutores isolados, trançados e torcidos de 20 AWG
• 1 = vermelho
• 2 = azul
• 3 = Válvula de drenagem
• 17 = preto
• 18 = amarelo
• 19 = branco
17 18 19
G
14 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Page 15
Novembro de 2019 Guia de início rápido
Preparação do cabo
Prepare as extremidades do cabo da bobina de comando e do cabo do
eletrodo, conforme exibido em Figura 5-3. Remova apenas o isolamento
suficiente para que o condutor exposto seja inteiramente encaixado abaixo
da conexão do terminal. A prática recomendada é restringir a extensão
desprotegida (D) de cada um dos condutores para menos de uma polegada.
A remoção excessiva do isolamento pode resultar em um curto-circuito
elétrico indesejado no invólucro do transmissor ou em outras conexões de
terminais. O excesso de comprimento do condutor não blindado, ou a
incapacidade de conectar a blindagem dos cabos corretamente, pode expor
a unidade ao ruído elétrico, resultando em uma leitura instável do medidor.
Guia de início rápido 15
Page 16
B
C
A
Guia de início rápido Novembro de 2019

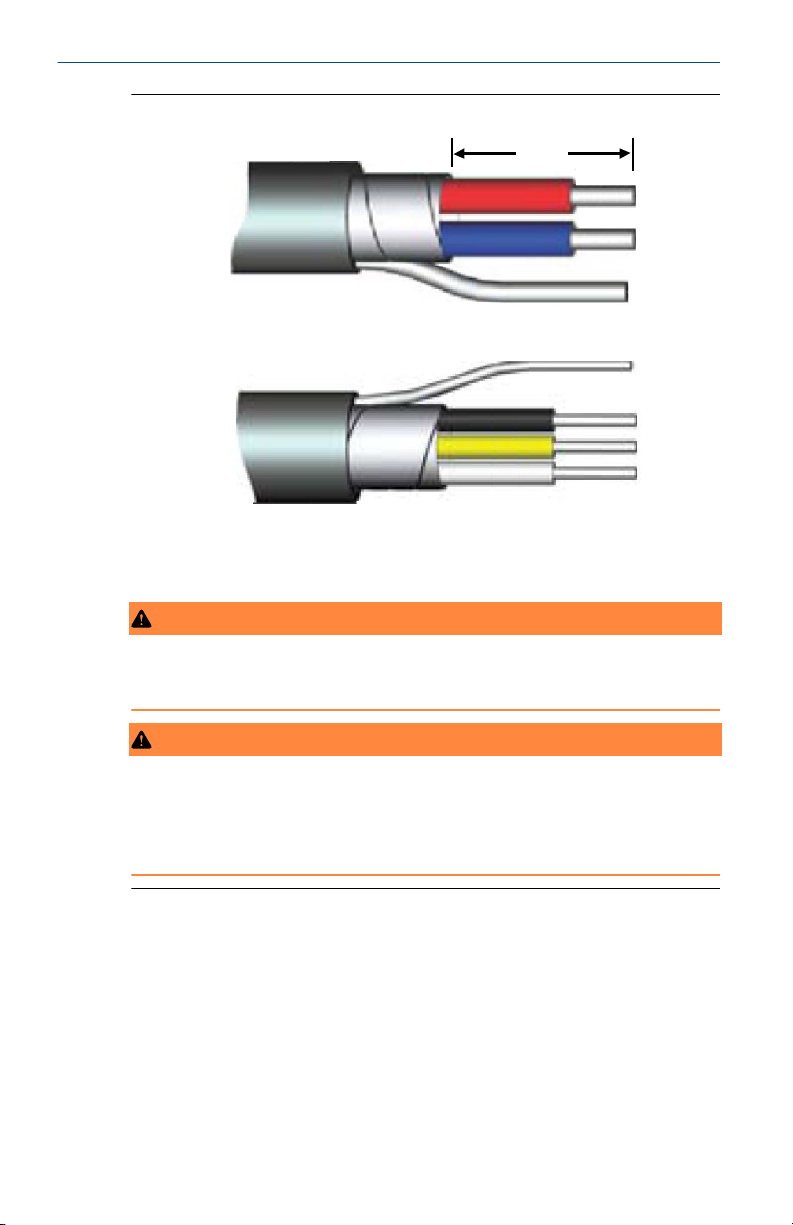

Figura 5-3: Extremidades dos cabos
A. Comprimento não blindado
B. Bobina
C. Eletrodo
ATENÇÃO
Risco de choque! Risco potencial de choque nos terminais 1 e 2 da caixa de
junção remota (85 V).
ATENÇÃO
Risco de explosão! Eletrodos expostos ao processo. Use somente
transmissores compatíveis e as práticas de instalação aprovadas. Em
temperaturas do processo acima de 284° F (140° C), use um fio com
classificação para 257° F (125° C).
16 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Page 17
Novembro de 2019 Guia de início rápido
Blocos de terminais das caixas de junção remotas
Figura 5-4: Vistas da caixa de junção remota
B
A
A. Sensor
B. Transmissor
Nota
A aparência e a configuração da caixa de junção podem variar, mas a
numeração dos terminais é consistente para todos os tipos de caixas de
junção.
Tabela 5-3: Fiação do transmissor/sensor
Cor do fio Terminal do sensor Terminal do transmissor
Vermelho 1 1
Azul 2 2
Drenagem de bobina 3 ou fio flutuante 3
Preto 17 17
Amarelo 18 18
Branco 19 19
Drenagem de eletrodo
Guia de início rápido 17
ou fio flutuante
Page 18
Guia de início rápido Novembro de 2019
5.4 Como conectar o sensor ao transmissor

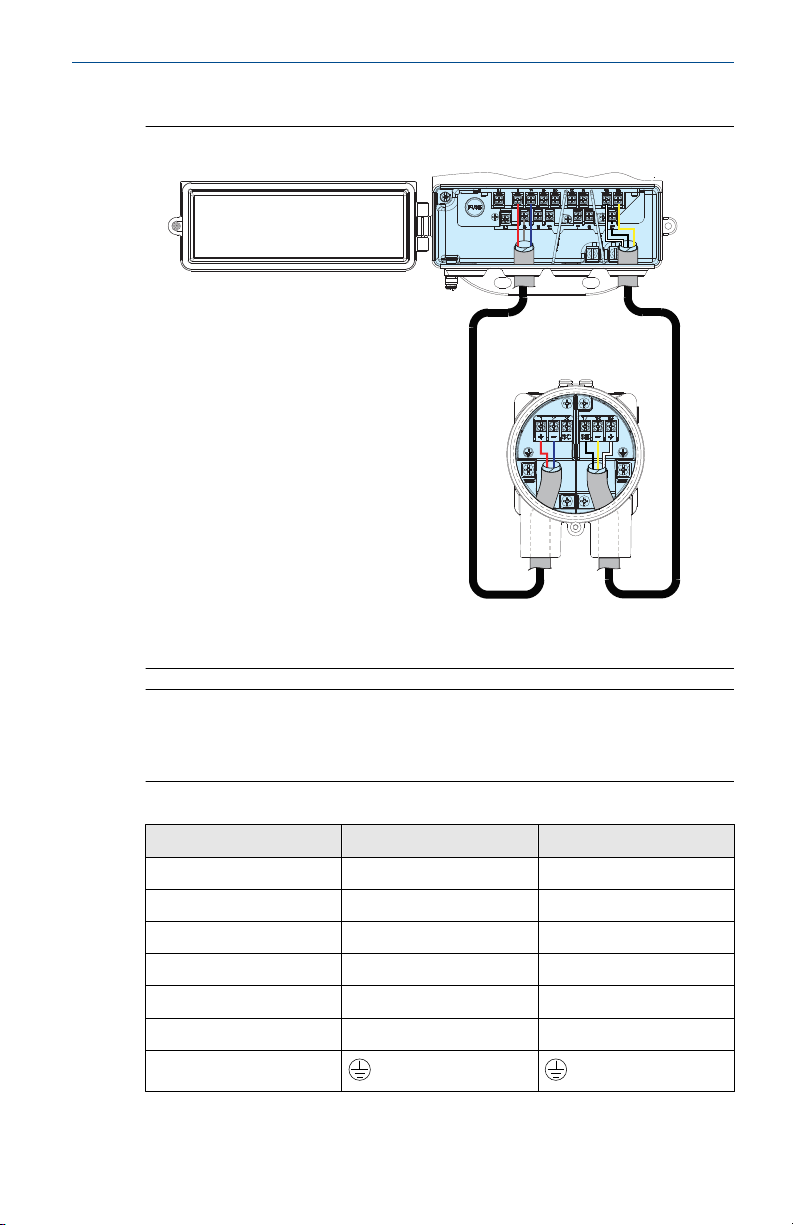

Figura 5-5: Como conectar com um cabo de componente
18 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Page 19
Novembro de 2019 Guia de início rápido

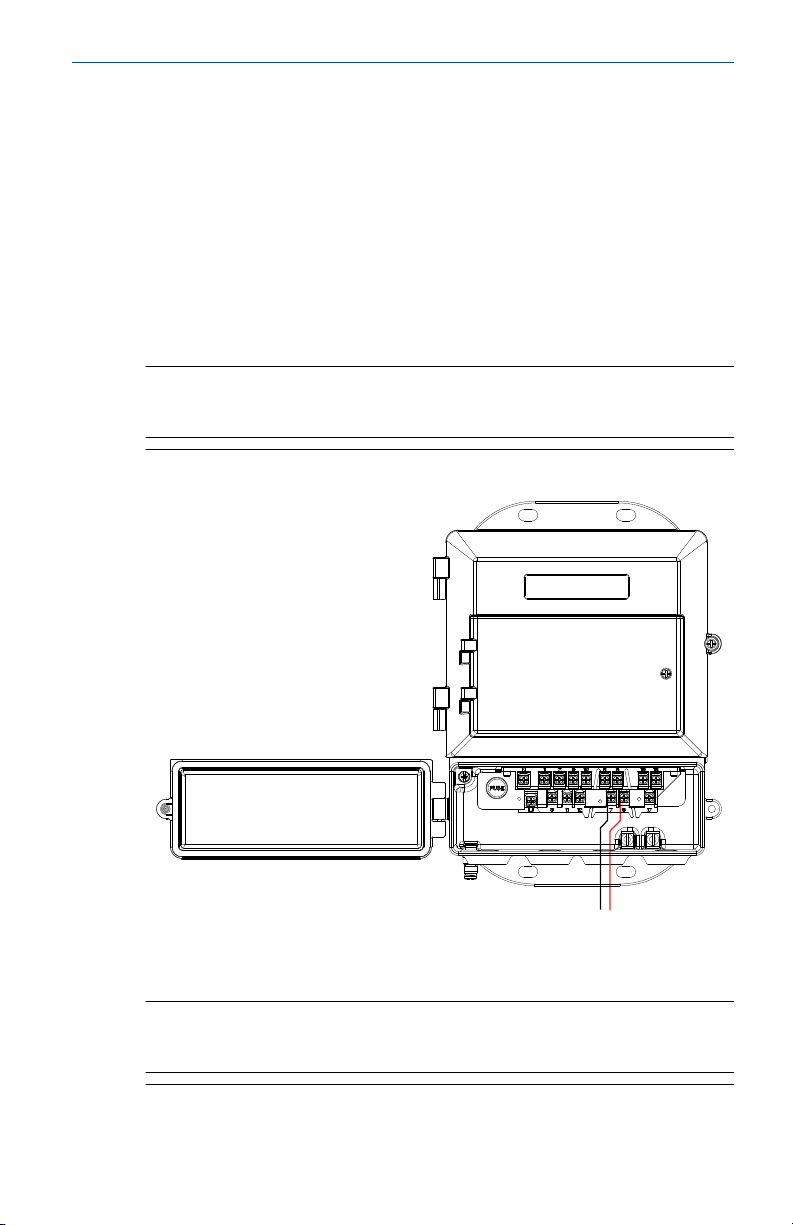

5.5 Alimentação e blocos de terminais de E/S
Abra a tampa inferior do transmissor para acessar a bloco de terminal.
Nota
Para conectar a saída de impulso e/ou a entrada/saída discreta e para
instalações com saídas intrinsecamente seguras, consulte o manual de
referência do produto.

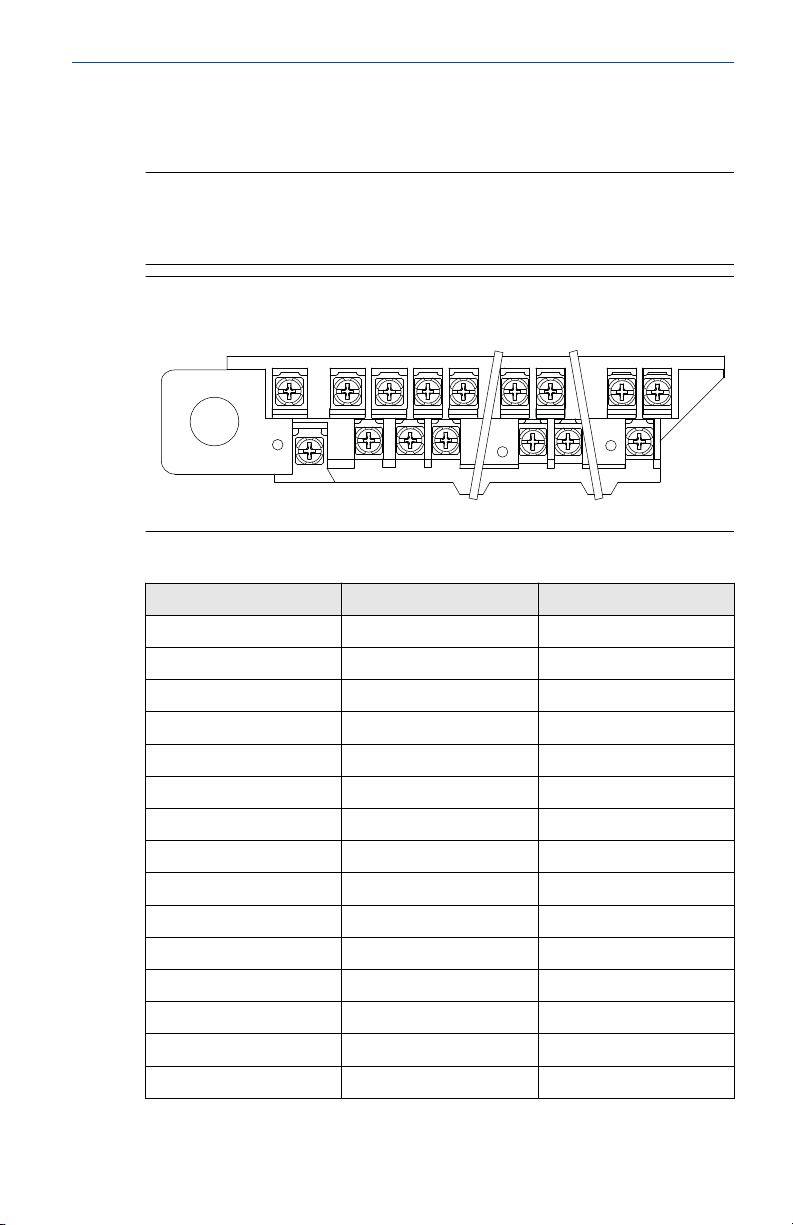

Figura 5-6: Blocos de terminais
N 1 2 9 10 5 6 19 18
L1 3 11 12 7 8 17
Tabela 5-4: Alimentação e terminais de E/S
Número do terminal Versão CA Versão CC
1 Positivo da bobina Positivo da bobina
2 Negativo da bobina Negativo da bobina
3 Blindagem da bobina Blindagem da bobina
5 + Pulso + Pulso
6 – Pulso – Pulso
(1)
7
(1)
8
(2)
9
(2)
10
(2)
11
(2)
12
17 Referência do eletrodo Referência do eletrodo
18 Negativo do eletrodo Negativo do eletrodo
19 Positivo do eletrodo Positivo do eletrodo
N CA (Neutra) CC (–)
HART analógico HART analógico
HART analógico HART analógico
+ E/S discreta 2 + E/S discreta 2
– E/S discreta 2 – E/S discreta 2
+ E/S discreta 1 + E/S discreta 1
– E/S discreta 1 – E/S discreta 1
Guia de início rápido 19
Page 20
Guia de início rápido Novembro de 2019
Tabela 5-4: Alimentação e terminais de E/S (continuação)
Número do terminal Versão CA Versão CC
L1 CA L1 DC (+)
(1) Nota sobre polaridade: alimentação interna, terminal 7 (–) HART analógico,
terminal 8 (+) HART analógico. Alimentação externa, terminal 7 (+) HART
analógico, terminal 8 (–) HART analógico
(2) Disponível apenas mediante o código do pedido AX.
20 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Page 21
Novembro de 2019 Guia de início rápido
5.6 Alimentação do transmissor
Antes de conectar a alimentação ao transmissor, certifique-se de que você
tenha a fonte de alimentação e as fontes elétricas necessárias:
Instale o transmissor de acordo com os requisitos nacionais, locais e elétricos
da planta.
Caso realize uma instalação em um local perigoso, verifique se o medidor
dispõe da aprovação adequada para a área classificada. As classificações de
área classificada estão localizadas na etiqueta principal anexada na lateral do
transmissor.
Requisitos do fio de alimentação
Use um fio 10 a 18 AWG, com classificação para a temperatura adequada da
aplicação. Nos fios de 10 a 14 AWG, use bornes ou outros conectores
apropriados. Nas conexões em temperaturas ambiente acima de 122 °F (50º
C), use fios com classificação para 194º F (90 °C). Nos transmissores
alimentados por CC com comprimentos de cabo de alimentação estendidos,
verifique se há no mínimo 12 VCC nos terminais do transmissor com o
dispositivo em carga.
Requisitos para desconexão elétrica
Conecte o dispositivo por meio de um desligamento externo ou disjuntor,
em conformidade com os códigos elétricos das esferas nacional e local.
Proteção contra sobrecarga de sobreintensidade
O transmissor requer proteção contra a sobreintensidade das linhas de
alimentação. A classificação do fusível e os fusíveis compatíveis são
mostrados na Fusíveis de alimentação da linha.
Categoria da instalação
A categoria de instalação para o transmissor é a SOBRETENSÃO CAT II.
Requisitos de instalação do sistema de alimentação CA
Requisitos do ponto neutro de alimentação aterrado
• O sistema de alimentação deve ter um ponto neutro conectado
localmente à terra ou fornecer à conexão da linha à terra e à conexão do
ponto neutro à terra uma limitação de tensão de no máximo 250 VCA.
Impedância da alimentação
• As fontes de indutância no sistema de alimentação CA, como
transformadores de isolamento, devem ser limitadas a menos do que
1 mH a 120 VCA e 2 mH a 240 VCA.
Guia de início rápido 21
Page 22
Guia de início rápido Novembro de 2019
Terminais de alimentação
Para o transmissor com alimentação CA (90 a 250 VCA, 50/60 Hz):
• Conecte a CA neutra ao terminal N e a linha CA ao terminal L1.
Para o transmissor alimentado com CC:
• Conecte o negativo ao terminal N e o positivo ao terminal L1.
• As unidades alimentadas com CC podem consumir até 8.6 A.
Fonte de alimentação
• 90 VCA a 250 VCA @ 50/60 Hz.
— Categoria de sobretensão II
— Sistema neutro aterrado monofásico
• 12 VCC a 42 VCC.
Nota
Para aplicações com sensores acima de 14 polegadas (350 mm) e
temperaturas do processo acima de 212 °F (100 °C), consulte um
representante de soluções de vazão da Emerson (veja no verso da
página) ao aplicar menos do que 18 VCC a terminais de alimentação.
Fusíveis de alimentação da linha
Tipo da fonte de alimentação
90 a 250 VCA 2,5 A, 250 VCA Bel Fuse 3AG 2.5-R, Littlefuse
12 a 42 VCC 12 A, 250 VCA Bel Fuse 3AB 12-R, Littlefuse
Classificação Número da peça do fabricante
312025 ou equivalente
314012 ou equivalente
Consumo de energia
• 90 VCA a 250 VCA: máximo de 120 VA
• 12 VCC a 42 VCC: máximo de 120 W
Corrente de irrupção/partida do sistema
O sistema de alimentação deve ser capaz de oferecer suporte a correntes de
irrupção/partida do sistema de:
• Fornecimento de CA: máximo de 7 A (<5 ms)
• Fornecimento de CC: máximo de 13 A (<5 ms)
22 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Page 23
&RUUHQWHDPSV
9&$UPV
0.40
0.50
0.60
0.70
0.80
0.90
1.00
1.10
1.20
1.30
1.40
90 10 0 110 120 1 30 140 15 0 160 170 1 80 190 20 0 210 220 2 30 240 25 0
Novembro de 2019 Guia de início rápido

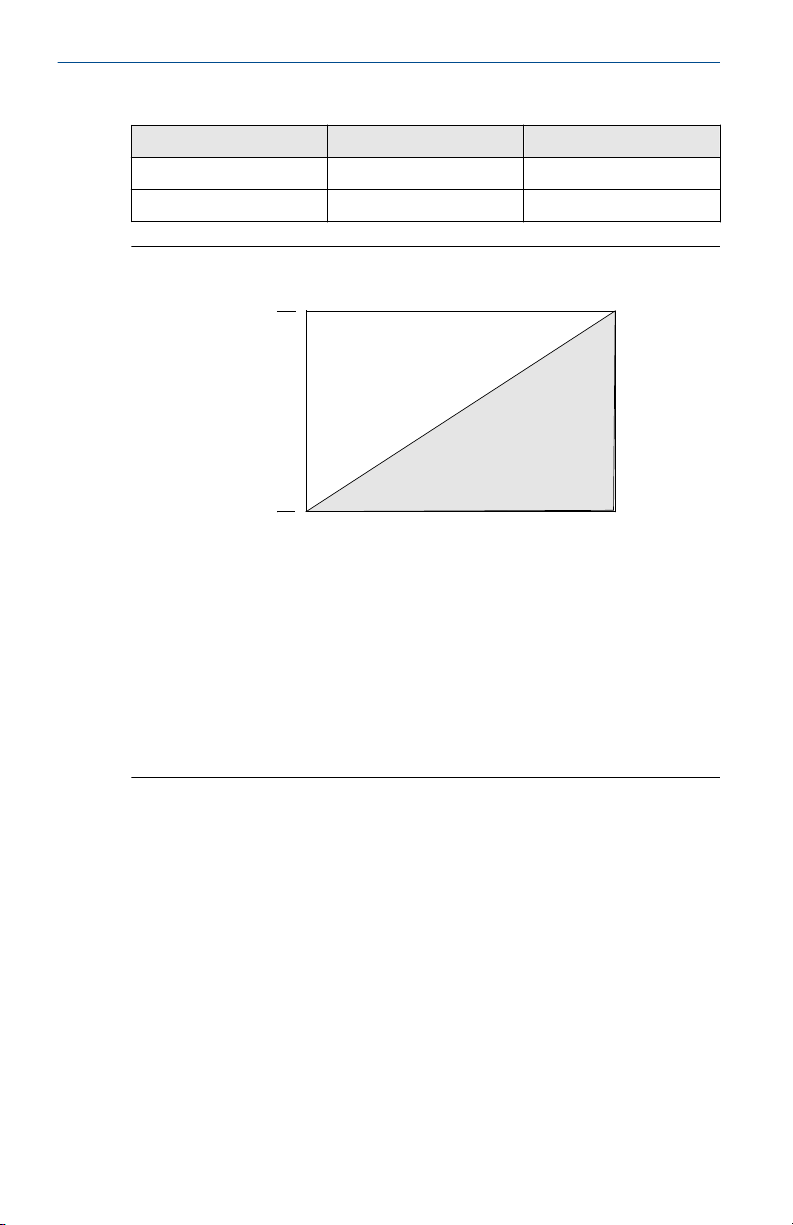

Requisitos da fonte de alimentação CA
Unidades alimentadas por 90 VCA a 250 VCA têm os seguintes requisitos de
alimentação. O pico de surto é 7 A com fornecimento de 250 VCA, durando
aproximadamente 1 ms.

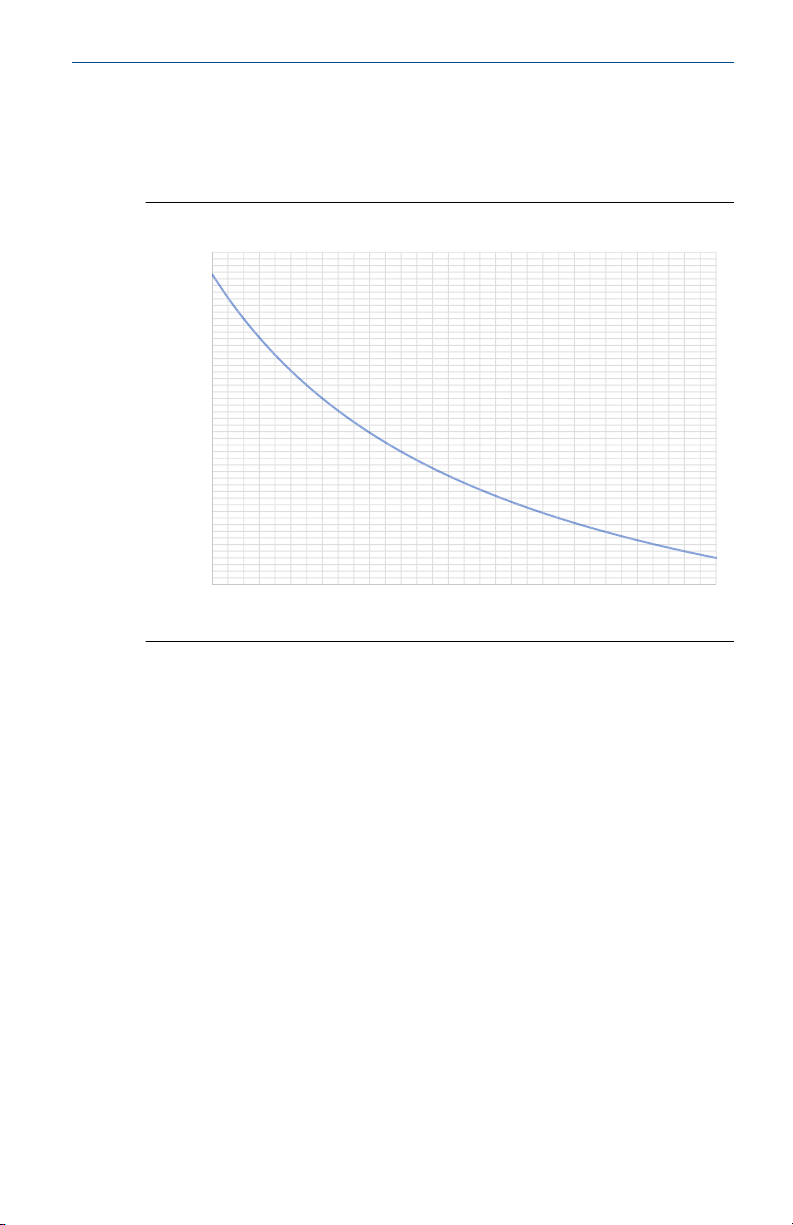

Figura 5-7: Requisitos da corrente CA
Guia de início rápido 23
Page 24
2
3
4
5
6
7
8
9
10
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
&RUUHQWHDPSV
9ROWLRV
Guia de início rápido Novembro de 2019
Requisitos da fonte de alimentação CC
Unidades alimentadas por fonte de alimentação de 12 VCC podem consumir
até 8,6 A de estado estável de corrente. O pico de surto é 13 A com
fornecimento de 12 VCC, durando aproximadamente 1 ms.
Figura 5-8: Requisitos de Corrente CC
A. Alimentação da corrente (amps)
B. Fonte de alimentação (VCC)
Tampas
Use o parafuso da porta inferior do transmissor para prender o
compartimento do terminal depois que o instrumento estiver com a fiação
conectada. Siga estas etapas para garantir que o invólucro está vedado de
forma adequada para atender aos requisitos de proteção contra infiltração:
1. Certifique-se de que a fiação está completa e feche a porta inferior.
2. Aperte o parafuso da porta inferior até que ela esteja presa com
firmeza no invólucro. O contato entre o metal do parafuso e o do
local destinado é necessário para garantir a vedação adequada.
Nota
A aplicação de um torque excessivo pode danificar as roscas ou
24 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
quebrar o parafuso.
3. Verifique se a porta inferior está segura.
Page 25
Novembro de 2019 Guia de início rápido
5.7 Saída analógica
O sinal de saída analógica é um laço de corrente de 4 a 20 mA. Dependendo
da opção de saída IS, o laço pode ser alimentado interna ou externamente,
por meio de um switch do hardware localizado na frente da pilha de
componentes eletrônicos. O switch está configurado de fábrica para receber
alimentação interna. A saída analógica intrinsecamente segura requer um
cabo de par trançado. É necessária uma resistência mínima de 250 ohms
para uma comunicação HART. É recomendável usar cabo de par trançado
individualmente. O tamanho mínimo do condutor é de 0,51 mm (24 AWG)
de diâmetro para cabos com menos de 1.500 m (5.000 pés) e 0,81 mm (20
AWG) de diâmetro para distâncias maiores.
Nota
Para obter mais informações sobre as características da saída analógica,
consulte o.manual de referência do produto.
Figura 5-9: Fiação de saída analógica
A B
A. Terminal 7
B. Terminal 8
Nota
A polaridade dos terminais da saída analógica é invertida entre a
alimentação interna e externa.
Guia de início rápido 25
Page 26
Guia de início rápido Novembro de 2019
Tabela 5-5: Atribuição de terminal por tipo de fonte de alimentação
Fonte de alimentação Terminal 7 Terminal 8
Interna 4 a 20 mA negativos (-) 4 a 20 mA positivos (+)
Externa 4 a 20 mA positivos (+) 4 a 20 mA negativos (-)

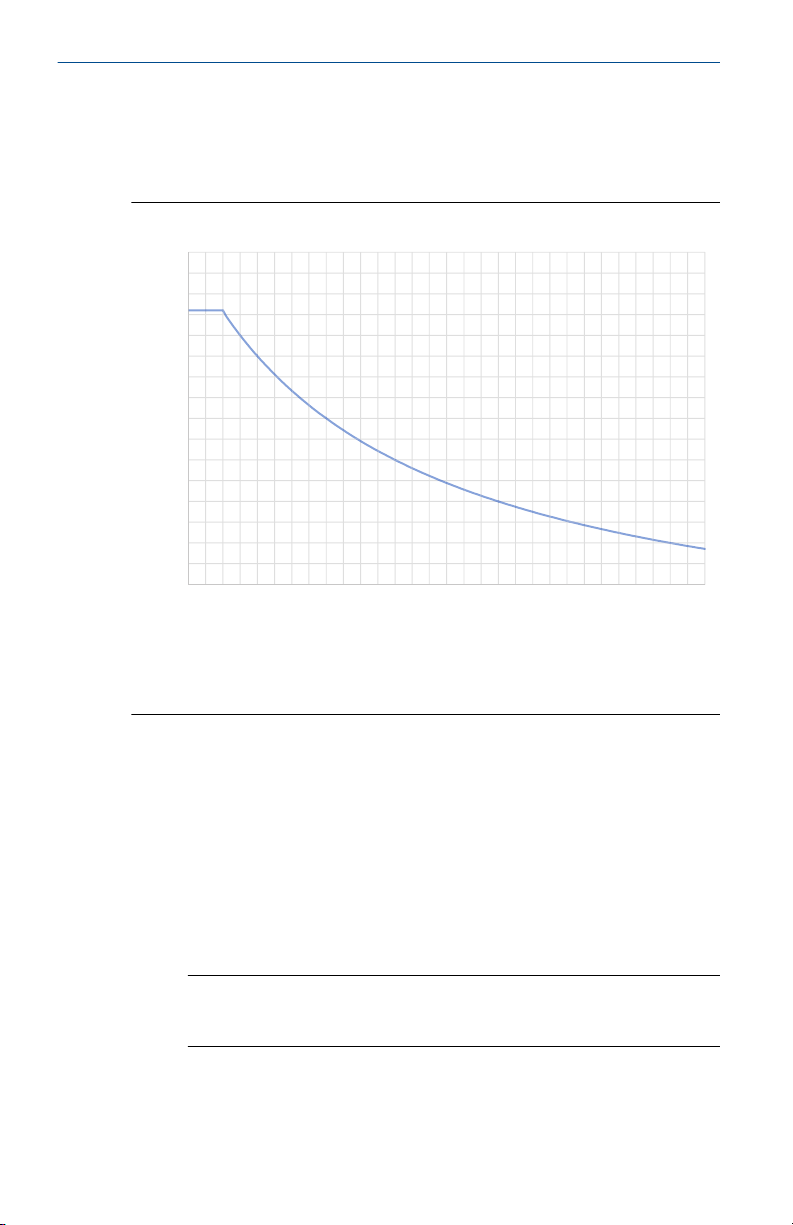

Figura 5-10: Limitações de carga do circuito analógico
600
A
C
0
10.8 30
B
A. Carga (ohms)
B. Fonte de alimentação (volts)
C. Região de operação
• R
• Vps = tensão da fonte de alimentação (volts)
• R
= 31,25 (Vps–10,8)
máx
= resistência máxima do laço (Ohms)
máx
26 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Page 27
Novembro de 2019 Guia de início rápido
6 Configuração básica
Depois que o medidor de fluxo é instalado e a energia é fornecida, o
transmissor deve ser configurado usando a LOI, se equipada, ou uma
ferramenta de configuração, como o ProLink III Software, o AMS Device
Manager ou o AMS Trex Device Communicator. As definições de
configuração são salvas na memória não volátil dentro do transmissor. As
descrições das funções mais avançadas estão incluídas no manual de
referência do produto.
6.1 Configuração básica
Etiqueta
A etiqueta é a maneira mais rápida e fácil de identificar e distinguir os
transmissores. Os transmissores podem ser etiquetados de acordo com os
requisitos da sua aplicação. A tag pode ter até 32 caracteres.
Número de calibração
O número de calibração do sensor é um número de 16 dígitos gerado na
fábrica durante a calibração da vazão, é exclusivo para cada sensor e está
localizado na etiqueta do sensor.
Unidades de vazão (PV)
A variável das unidades de vazão especifica o formato no qual a taxa de
vazão será exibida. As unidades devem ser selecionadas para atender suas
necessidades específicas de medição. .
Diâmetro da linha
O diâmetro da linha (tamanho do sensor) deve ser definido para
corresponder ao sensor real conectado ao transmissor. O tamanho deve ser
especificado em polegadas.
Valor superior da margem (URV)
O URV define o ponto de 20 mA para a saída analógica. Este valor é
normalmente definido como vazão máxima de escala. As unidades que
aparecem serão as mesmas selecionadas no parâmetro das unidades de
vazão. O URV deve ser ajustado entre –12 m/s a 12m/s (–39,3 pés/s a 39,3
pés/s). Deve haver, no mínimo, 0,3 m/s (1 ft/s) de intervalo entre o URV e o
LRV.
Valor inferior da margem (LRV)
O LRV define o ponto de 4 mA para a saída analógica. Este valor é
normalmente definido como vazão zero. As unidades que aparecem serão as
mesmas selecionadas no parâmetro das unidades de vazão. O LRV deve ser
Guia de início rápido 27
Page 28
Guia de início rápido Novembro de 2019
ajustado entre –12 m/s e 12m/s (–39,3 pés/s a 39,3 pés/s). Deve haver, no
mínimo, 1 ft/s (0,3 m/s) de intervalo entre o URV e o LRV.
Zero automático
O zero automático é recomendado para um desempenho ideal quando um
medidor de fluxo é instalado no início e normalmente não precisa ser
executado de novo. No entanto, se as condições do processo mudarem
drasticamente, um novo zero automático é recomendado. O sensor deve ser
preenchido completamente com o fluido do processo no fluxo zero. Para
obter mais informações, consulte o manual de referência do produto.
6.2 Interface do operador local
para acessar o menu do transmissor, pressione a tecla MENU do XMTR. Use
as setas CIMA, BAIXO, ESQUERDA e DIREITA para navegar pela estrutura do
menu.
O display pode ser bloqueado para evitar alterações acidentais de
configuração. O bloqueio do display pode ser ativado através de um
dispositivo de comunicação HART ou segurando a seta para CIMA por três
segundos e, em seguida, seguir as instruções na tela.
6.3 Outras ferramentas de configuração
Tabela 6-1 mostra a categoria ou área aproximada dos parâmetros básicos
de configuração para ferramentas de configuração típicas.
Tabela 6-1: Categoria/áreas de configuração aproximadas para
ferramentas de configuração típicas
Função Categoria/área
Unidades de vazão
Valor superior da faixa
(URV) da VP
Valor inferior da faixa
(LRV) da VP
Zero automático
Número de calibração Configuração básica → Configuração
Diâmetro da linha Configuração básica → Configuração
Etiqueta Informação do dispositivo → Identificação
Etiqueta larga Informação do dispositivo → Identificação
28 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Configuração básica
Configuração básica → AO
Configuração básica → AO
Diagnósticos
Page 29
Novembro de 2019 Guia de início rápido
7 Certificações de produtos
Para obter informações detalhadas sobre a certificação de aprovação e
desenhos de instalação, consulte o documento apropriado listado abaixo:
• Documento número 00825-MA00-0009: Rosemount 8782 e documento
de aprovação da MS - divisão de classe
• Documento número 00825-MA00-0010: Rosemount 8782 e documento
de aprovação da MS - IECEx e ATEX
• Documento número 00825-MA00-0011: Rosemount 8782 e documento
de aprovação da MS - zona América do Norte
• Documento número 00825-MA00-0012: documento de aprovação
Rosemount 8785
• Documento número 00825-MA00-0013: Rosemount 8782 e documento
de aprovação da MS - EAC EX
Guia de início rápido 29
Page 30
Guia de início rápido Novembro de 2019
30 Transmissor de medidor de vazão magnético para lama Rosemount™ 8782
Page 31
Novembro de 2019 Guia de início rápido
Guia de início rápido 31
Page 32
*00825-0122-8782*
Guia de início rápido
00825-0122-8782, Rev. AA
Novembro de 2019
Emerson Automation Solutions
Brasil
Av. Hollingsworth, 325 — Iporanga
18087–105, Sorocaba / SP
T +55 15 3413-8147
F +55 15 3238–3735
www.emersonprocess.com.br
Emerson Automation Solutions
Micro Motion Europa
Neonstraat 1
6718 WX Ede
The Netherlands
T +31 (0) 70 413 6666
F +31 (0) 318 495 556
©
2019 Rosemount, Inc. Todos os direitos reservados.
O logotipo da Emerson é uma marca comercial e de serviços da Emerson
Electric Co. Rosemount, 8600, 8700, 8800 são marcas de uma das
companhias da família Emerson Automation Solutions. Todas as outras
marcas são propriedade de seus respectivos proprietários.
Emerson Automation Solutions
Micro Motion Ásia
1 Pandan Crescent
Singapura 128461
Repúblic de Singapura
T +65 6363-7766
F +65 6770–8003
Micro Motion Inc. USA
Sede Mundial
7070 Winchester Circle
Boulder, Colorado 80301, USA
T +1 303–527–5200
+1 800–522–6277
F +1 303–530–8459
Loading...
