설치 안내서
무선 고려 사항
단계
물리적인 설치
단계
네트워크 구성
단계
제품 인증
00825-0215-4708, Rev AE
2012년 6월
Rosemount 708 무선 음향 트랜스미터
시작
Rosemount 708
1:
2: 장치
3: 작동 확인
끝
www.rosemount.com
Rosemount 708
설치 안내서
Emerson Process Management
F (952) 906-8889
Rosemount Temperature GmbH
Emerson Process Management
Enquiries@AP.EmersonProcess.com
중요 공지 사항
본 설치 가이드는 Rosemount®708에 대한 기본적인 지침을 제공합니다. 하지만, 구성,
참조하십시오. 이 가이드 및 설명서는 www.rosemount.com에서 볼 수 있습니다.
경고
폭발 시 심각한 부상이나 사망을 초래할 수 있습니다
운반시 깊은 주의를 기울여야 합니다.
중요 공지 사항
무선 장치 선적시 고려 사항
© 2012 Rosemount Inc. All rights reserved All marks property of owner.
표준 판매 조건은 www.rosemount.com/terms_of_sale을 참고합니다.
Emerson 로고는 Emerson Electric Co.의 상표 및 서비스표입니다.
Rosemount와 Rosemount 로고는 Rosemount Inc.의 등록상표입니다.
Rosemount Division
8200 Market Boulevard
Chanhassen, MN USA 55317
T (US) (800) 999-9307
T (Intnl) (952) 906-8888
Frankenstrasse 21
63791 Karlstein
Germany
T 49 (6188) 992 0
F 49 (6188) 992 112
00825-0215-4708, Rev AE
2012년 6월
Asia Pacific Private Limited
1 Pandan Crescent
Singapore 128461
T (65) 6777 8211
F (65) 6777 0947 / (65) 6777 0743
진단, 유지보수, 서비스, 문제 해결 혹은 설치 등에 대한 상세 지침은 제공하지
않습니다. 자세한 지침은 Rosemount 708 참조 설명서(문서 번호: 00809-0100-4708)를
이 트랜스미터를 폭발의 위험이 있는 환경에 설치할 때는 반드시 지역, 국가 및 국제적인
기준, 규정, 법규에 의거 설치해야 합니다. 안전한 설치와 관련된 규제에 대한 제품 인증
부분을 참조하십시오.
• 폭발의 위험이 있는 환경에서 Field Comm unicator를 연결하려면 계기가 본질적으로
안전한 현장 배선 방식에 맞게 설치되어 있는지 확인해야 합니다.
이 장치는 FCC 규정의 파트 15를 준수합니다. 작동은 다음과 같은 조건으로 이루어집니다.
이 장치는 유해한 간섭을 일으키지 않습니다. 이 장치는 불필요한 작동을 초래하는 간섭을
포함해 다양한 간섭을 수신합니다.
이 장치의 안테나는 모든 사람으로부터 최소 8 in.(20 cm)의 거리를 두고 설치합니다.
전원 모듈은 위험 지역에서 교체할 수 있습니다. 전원 모듈은 1GΩ보다 큰 표면 저항을
가지며, 무선 장치 외함에 올바르게 설치해야 합니다. 정전기 발생을 방지하기 위해서 설치
지점으로 운반시 깊은 주의를 기울여야 합니다.
폴리머 외함의 표면 저항은 1GΩ보다 큽니다. 정전기 발생을 방지하기 위해서 설치 지점으로
이 유닛은 전원 모듈이 설치되지 않은 상태로 선적됩니다. 유닛을 선적하기 전에 전원
모듈을 분리합니다.
각 전원 모듈은 1개의 "D" 크기 주 리튬 배터리를 포함합니다. 주 리튬 배터리는 미국
교통부에 의해 운반이 통제되며, IA TA (International Air Transport Assoc iatio n), ICAO
(International Civil Aviation Organization) 및 ARD (European Ground Transportation of
Dangerous Goods)의 규정이 적용됩니다. 이러한 규정과 기타 지역 요구 사항을 준수하는
것은 화주의 책임입니다. 선적 이전 현재 규정 및 요구 사항을 확인합니다.
:
.
2
설치 안내서
00825-0215-4708, Rev AE
2012년 6월
Rosemount 708 무선 음향 트랜스미터 개요
Rosemount 708
1. 전원 모듈 커버 - 장치내 전원 모듈의 위치 전원 모듈 접근을 위해 캡의 나사를
2. 도파로 - 음향 및 온도 센서의 위치
3. 전자회로 커버 - 커버는 밀봉되어 분리할 수 없습니다.
4. 스테인레스강 장착 밴드 - 음향 트랜스미터를 파이프에 연결하는데 사용
5. 파이프 - 음향 트랜스미터는 파이프에 직접 설치합니다.
풀어서 분리합니다.
3
설치 안내서
00825-0215-4708, Rev AE
Rosemount 708
2012년 6월
무선 고려 사항
전원 인가 순서
모든 무선 장치에 전원이 인가되기 전에 Smart Wireless Gateway는 이미 설치가 완료되고
올바르게 작동하고 있어야 합니다. 장치에 전원을 인가하기 위해 708에 전원 모듈과 Smart
Wireless 701PGNKF를 설치합니다. 이로 인해 더 간편하고 신속한 네트워크 설치가
가능합니다.
게이트웨이의 Active Advertising을 활성화시켜 새 장치가 네트워크에 더 빨리 접속할 수 있게
합니다. 더 자세한 정보는 Smart Wireless Gateway 설명서(문서 번호 00809-0200-4420)를
참조합니다.
안테나 위치

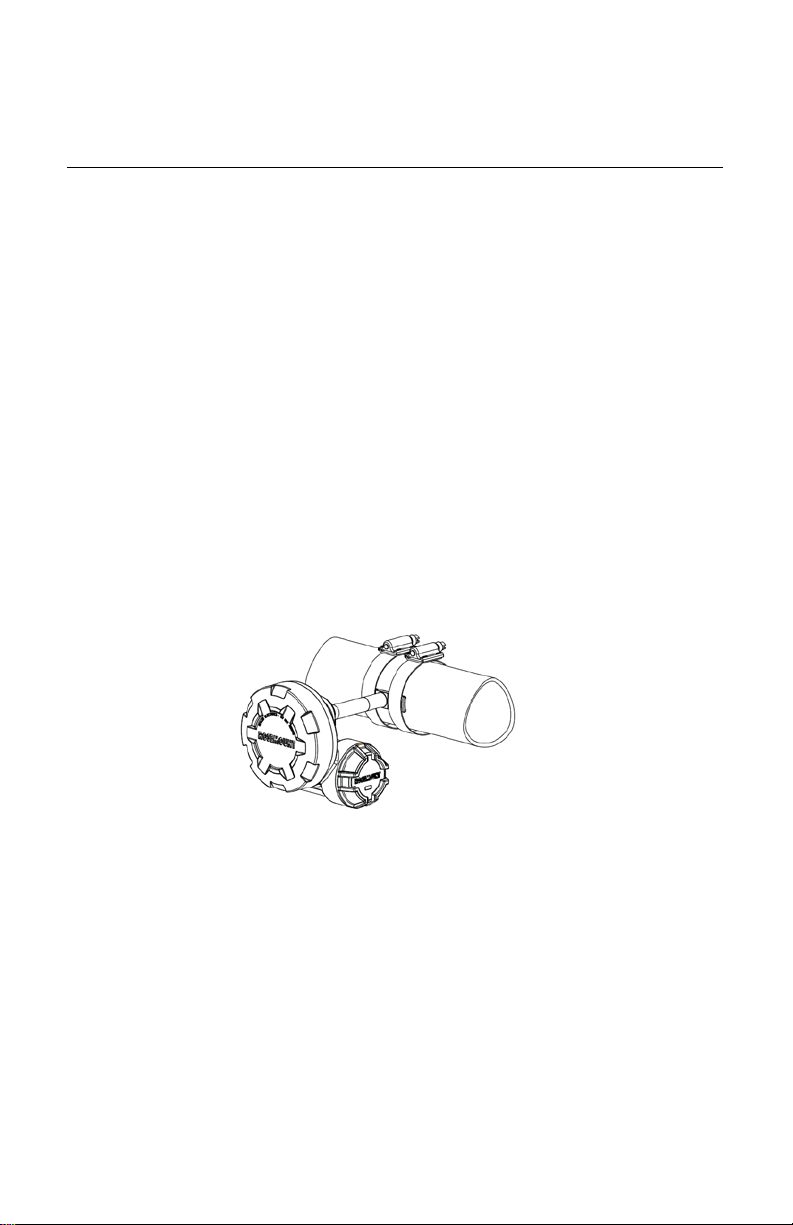

안테나는 음향 트랜스미터에 내장되어 있습니다. 최적의 범위를 얻기 위해서는 그림 1과 같이
트랜스미터는 도파로와 수평으로 설치하고 전원 모듈은 가급적 지면에 가깝게 설치합니다.
다른 방향에서 연결이 더 원활할 수 있습니다. 타 장치에 대한 원활한 통신을 위해 대형
구조물, 건물 또는 전도성 표면에서 약 3피트(1m) 간격을 유지해야 합니다.
그림 1. 안테나 위치
Field Communicator 연결
Field Communicator와 708의 인터페이스를 위해서는 전원 모듈을 장치에 설치해야 합니다. 이
트랜스미터는 녹색 전원 모듈을 사용합니다. 모델 번호 701PGNKF를 주문하십시오. 이
장치와의 현장 통신을 위해서는 올바른 708 DD를 사용하는 HART기반 Field Communicator가
필요합니다. Field Communicator 연결은 전원 모듈에 위치합니다. 전원 모듈은 키가 있어서 한
방향으로만 삽입 가능합니다.

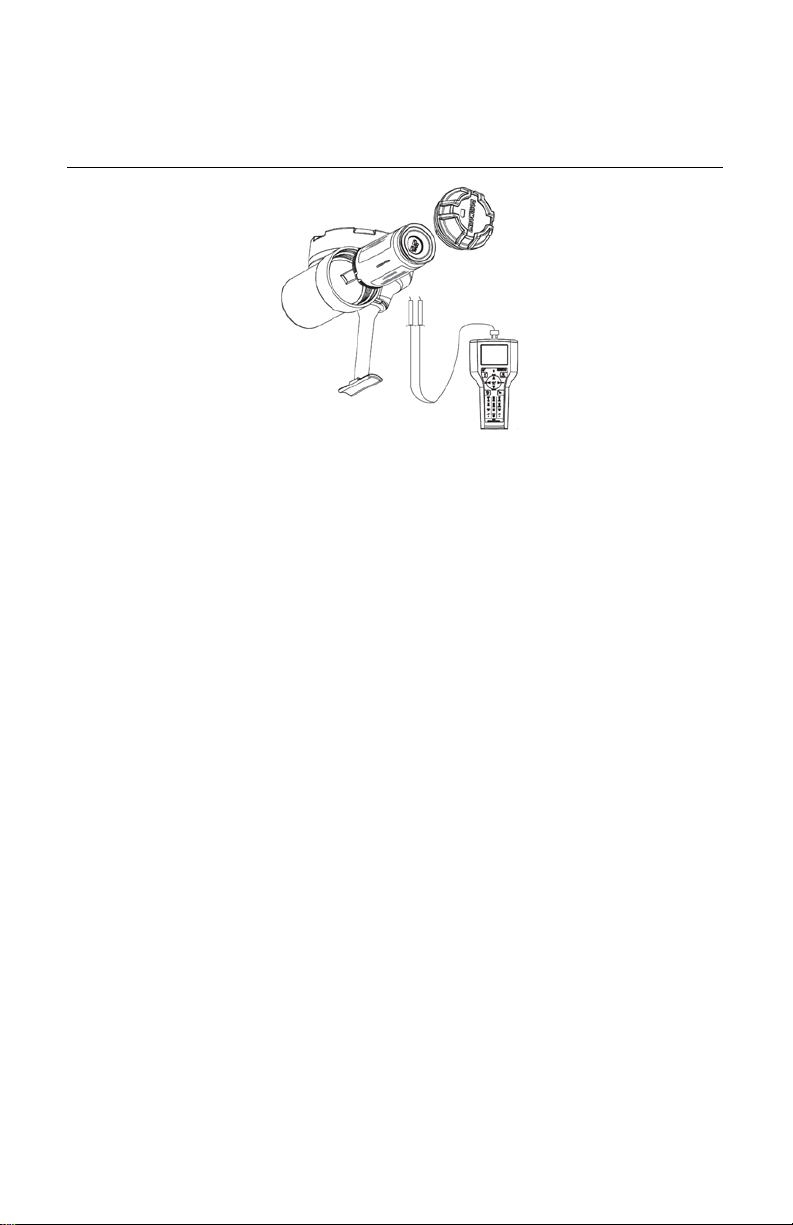

Field Communicator를 708에 연결하는 방법은 아래 그림 2를 참조합니다.
그림 2. 연결도
4
설치 안내서
00825-0215-4708, Rev AE
2012년 6월
Rosemount 708
5
설치 안내서
00825-0215-4708, Rev AE
Rosemount 708
2012년 6월
단계 1: 물리적인 설치
음향 트랜스미터는 측정할 파이프에 직접 연결됩니다.
장착
1. 708을 모니터링할 장비에 가장 가까운 곳을 선정하여 파이프의 수평 부분에
위치시킵니다. 그림 3 및 4와 같이 트랜스미터의 도파로를 정렬합니다.
2. 장착 위치는 파이프와 도파로의 우수한 접촉을 위해 부식 및 이물질이 없어야
합니다.
3. 각 클램프를 90 in-lb(10.2 N-m)로 조입니다. 불필요한 음향 노이즈를 방지하기
위해서는 잉여 클램프 밴드 재료를 잘라냅니다.
4. 장치 시운전을 위해서는 녹색 전원 모듈을 설치합니다(그림 5 참조).
5. 습기 침투를 방지하기 위해 전원 모듈 커버가 완전히 조여져 있는지 확인합니다.
폴리머 전원 모듈 커버의 립(lip)이 폴리머 외함의 표면에 닿아야 적절한 밀봉이
유지됩니다. 과도하게 조이지 마십시오.

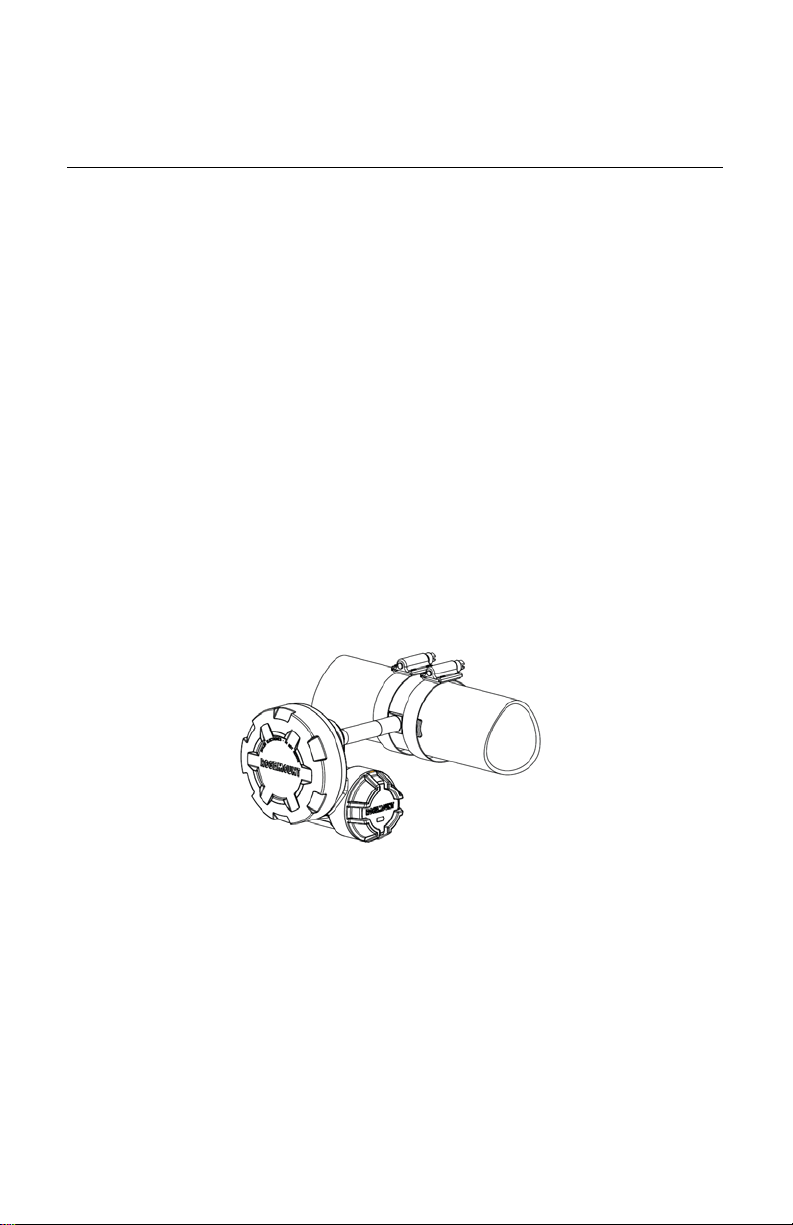

그림 3. 트랜스미터 정렬
그림 4. 트랜스미터 정렬(상면도)
6
설치 안내서
00825-0215-4708, Rev AE
2012년 6월
Rosemount 708
7
