Rosemount™ 644H 温度变送器
采用 FOUNDATION™ 现场总线协议
快速安装指南
00825-0106-4829, Rev GA
2020 年 5 月
快速安装指南 2020 年 5 月
内容
关于本指南.................................................................................................................................. 3
安装变送器.................................................................................................................................. 5
接线和通电.................................................................................................................................. 8
变送器接地................................................................................................................................ 11
检查铭牌.................................................................................................................................... 15
验证变送器组态......................................................................................................................... 16
产品认证.................................................................................................................................... 20
符合性声明................................................................................................................................ 38
中国 RoHS.................................................................................................................................. 42
2 Emerson.com/Rosemount
2020 年 5 月 快速安装指南
1
关于本指南
本指南提供罗斯蒙特 644 温度变送器的基本安装指导。但不提供组态、诊
断、维护、检修、故障排除或安装的详细说明。 更多说明，请参阅罗斯蒙
特 644 参考手册。手册和本指南的电子版本也可以从 Emerson.com/
Rosemount 获得。
安全信息
警告
本文档描述的产品不是专为核工业级应用而设计的。
在需要核工业级硬件或产品的应用场合，若使用非核工业级产品会导致读
数不精确。
有关罗斯蒙特核工业级产品的信息，请与本地艾默生销售代表联系。
遵照说明
不遵守这些安装准则可能导致死亡或严重受伤。
确保仅由具备资质的人员进行安装。
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可
能是有意或无意的，需要采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制
未经授权人员进行物理接触，以保护最终用户的资产。这对于设施中使用
的所有系统均是如此。
爆炸
爆炸可能会导致死亡或严重受伤。
快速安装指南
在危险环境中安装这些变送器时，请务必遵守适用的当地、国家和国际
标准、规范和规程。 请核对产品认证一节中是否有与安全安装相关的
任何限制。
电路带电时，请不要在易爆环境中拆除连接头护盖。
在易爆气体环境中，连接手持通讯器之前，请确保按照本质安全或非易
燃现场接线实践安装仪表。应验证变送器的工作环境是否与相应的危险
场所认证一致。
所有连接头护盖必须完全盖好，以满足隔爆要求。
3
快速安装指南 2020 年 5 月
警告
过程泄漏
过程泄漏可能导致死亡或严重受伤。
在使用过程中不得拆卸热套管。
在加压之前，应安装并拧紧热电偶套管和传感器。
电力停供
触电可能导致死亡或严重受伤。
不得接触引线或接线端子。引线上可能存在的高压会导致触电。
小心
导线管/电缆入口
除非另有标明，否则外壳外罩中的导线管/缆线入口将采用 ½–14NPT 型
式。在封闭这些入口时，只能使用具有相容螺纹牙形的堵头、接头、密
封接头或导线管。
标有 "M20" 的入口为 M20 x 1.5 螺纹样式。
在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认证
的适当堵头、格兰头或接头。
4 Emerson.com/Rosemount
2020 年 5 月 快速安装指南
2
2.1
安装变送器
变送器应安装在电缆管线的高点，以防止湿气进入变送器的外壳。
安装接线盒
带 DIN 板型传感器的头部安装型变送器
警告
外壳
壳盖必须完全结合紧密，以满足隔爆要求。
过程
1. 将热套管安装到管道或过程容器壁上。在施加过程压力之前，应安
装并拧紧热套管。
2. 将变送器装配到传感器上。把变送器安装螺钉穿入传感器的安装
板，并把扣环（选件）插入到变送器安装螺钉槽中。
3. 连接传感器与变送器接线。
4. 将变送器-传感器组件插入接线盒中。将变送器安装螺钉拧入接线盒
的安装孔中。组装延伸件和接线盒。将整个组件插入到热套管中。
5. 把屏蔽电缆穿入电缆密封套中。
6. 将电缆密封套固定到屏蔽电缆。
7. 通过电缆入口把屏蔽电缆的引线插入到接线盒中。连接并拧紧电缆
密封头。
8. 将屏蔽电缆引线连接到变送器的电源端子上。
避免与传感器引线和传感器连接件接触。
快速安装指南
9. 安装并拧紧接线盒盖。
5
D
A
E
B
F
C
快速安装指南 2020 年 5 月

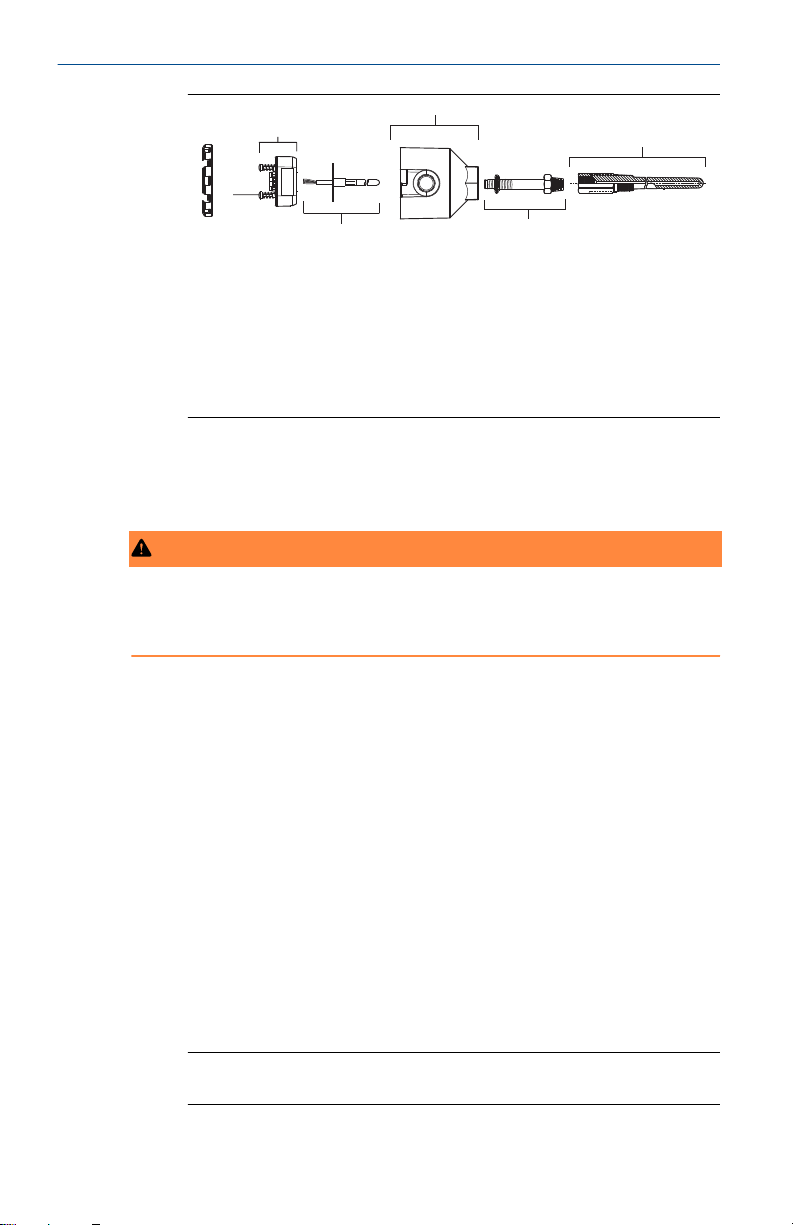

2.2
A. Rosemount 644
B.
连接头
C.
热电偶套管
D.
变送器安装螺钉
E.
带悬空引线的一体化安装式传感器
F.
伸出部分
变送器
安装通用头部
带螺纹式传感器的头部安装型变送器
。
警告
外壳
壳盖必须完全结合紧密，以满足隔爆要求。
过程
1. 将热套管安装到管道或过程容器壁上。在施加过程压力之前，应安
装并拧紧热套管。
2. 将必要的加长件接嘴和适配器连接到热套管上。使用硅胶带密封接
嘴和适配器螺纹。
3. 将传感器拧入热套管中。如果出于恶劣环境的考虑或为了满足规范
要求，可安装排放密封件。
4. 验证正确安装了完整瞬态防护 (选项代码为 T1)。
a) 确保瞬变保护器单元已牢固连接到变送器圆盘组件。
b) 确保瞬变保护器电源引线已于变送器电源端子螺钉下牢固固
定。
c) 验证瞬变保护器的接地线已固定到通用接线盒内的内部接地
螺钉上。
注
6 Emerson.com/Rosemount
瞬变保护器需要使用直径至少为 3.5-in. (89 mm) 的外壳。
A
B
C
D
E
2020 年 5 月 快速安装指南
5. 把传感器引线穿入通用接线盒和变送器。 把变送器安装螺钉拧入通
用接线盒的安装孔中，从而把变送器安装到通用接线盒中。
6. 把变送器-传感器组件安装到热套管中。用硅胶带密封接头螺纹。
7. 将现场接线导线管安装到通用接线盒的导线管入口上。 用 PTFE 胶
带密封导管螺纹。
8. 将现场引线通过导线管穿入通用接线盒中。将传感器引线和电源线
连接到变送器。
避免与其他端子接触。
9. 安装并拧紧通用接线盒盖。
A.
螺纹式热电偶套管
B.
标准加长件
C.
螺纹式传感器
D.
通用头部（变送器和
E.
导线管入口
LCD
显示屏在内部）
快速安装指南
7
快速安装指南 2020 年 5 月
3
3.1
3.2
接线和通电
接线图位于接线端子盖内。
现场总线段需要使用外部电源供电。
变送器电源端子间所需的电压是 9 到 32 Vdc（电源端子的额定电压是 32
Vdc）。为了防止变送器损坏，在更改组态参数时，不得使端子电压低于 9
Vdc。
电源滤波器
FOUNDATION™ 现场总线网段需要电源调节器来隔离电源滤波器并将该段与连
接至同一电源的其他段分开。
为变送器通电
过程
1. 卸下接线端子护盖（若适用）。
2. 电源线连接到电源端子。
该变送器不区分正负极。
如果在使用瞬变保护器，现在，电源引线将连接到瞬变保护器单元
的顶部。
3. 拧紧端子螺钉。
在拧紧传感器以及固定电源线时，最大扭力为 6 in-lb (0.7 N-m)。
4. 重新装好并拧紧护盖（若适用）。
5. 通电 (9-32 Vdc)。

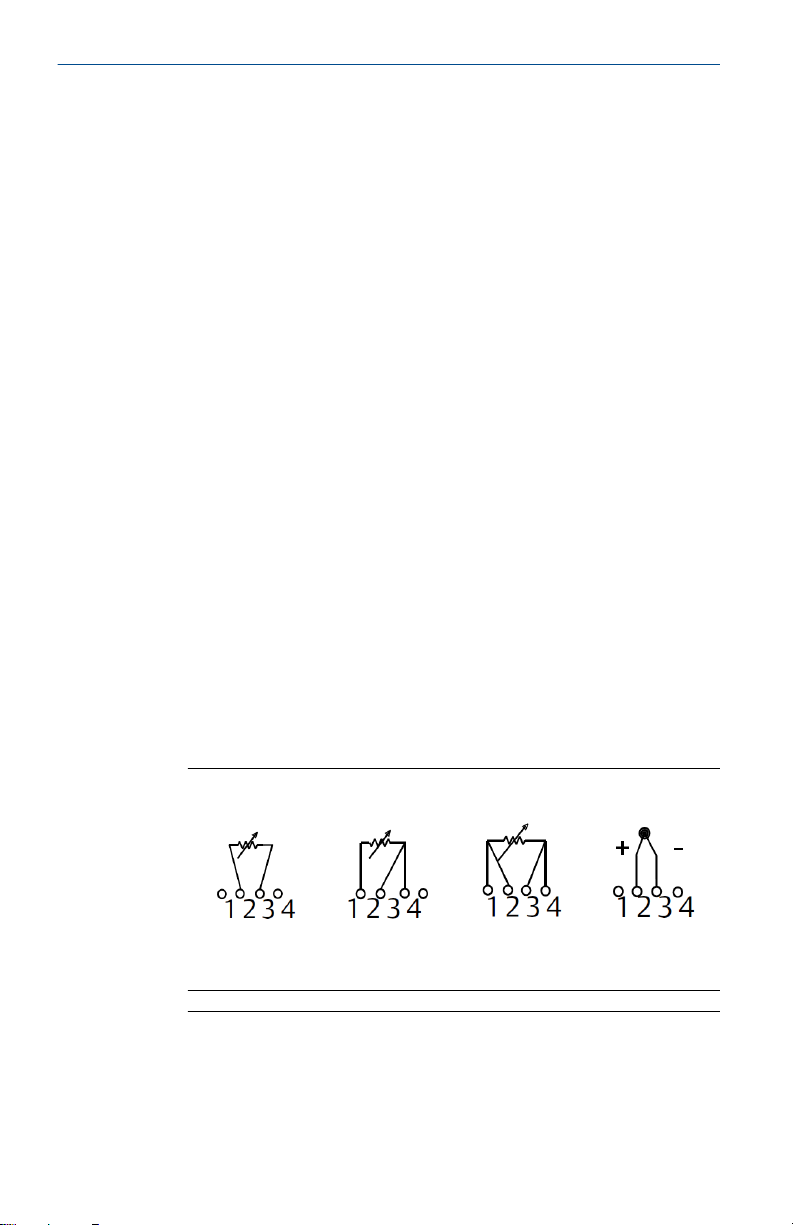

图 3-1: 传感器连接
2 线 RTD 以及 Ω 3 线 RTD 和 Ω 4 线 RTD 和 Ω T/C 和 mV
注
艾默生为所有单元件热电阻提供 4 线传感器。通过使不需要的引线
处于断开状态，并使用绝缘带隔离，可在 3 线组态中使用这些热电
阻。
8 Emerson.com/Rosemount
A
B
C
E
F
F
G
H
I
D
2020 年 5 月 快速安装指南
为了识别带补偿回路的热电阻，必须针对至少 3 线制的热电阻来组
态变送器。
图 3-2: 现场总线网络的典型组态
A.
最长
6234 ft. (1900 m)
B.
一体化电源调节器与滤波器
C.
终端连接器
D.
电源
E.
中继
F.
分支
G. FOUNDATION
H.
设备
I.
电源/信号线路
现场总线组态工具
1 到 16
，视缆线特性而定
快速安装指南
9
A
B
C
E
F
F
G
H
I
D
快速安装指南 2020 年 5 月

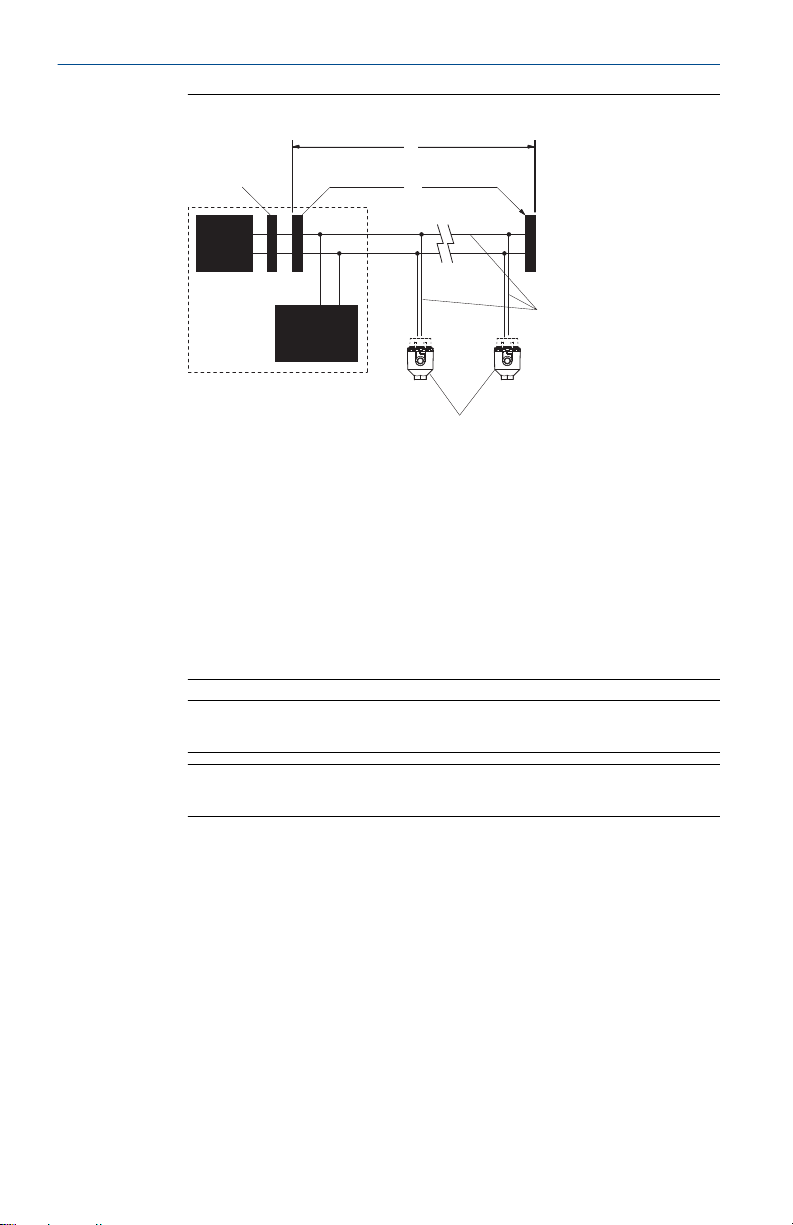

图 3-3: PROFIBUS 网络的典型组态
A.
最长
6234 ft. (1900 m)
B.
一体化电源调节器与滤波器
C.
终端连接器
D.
电源
E.
中继
F.
分支
G.
组态工具
H.
设备
1 到 16
I.
电源/信号线路
，视缆线特性而定
注
电源、滤波器、第一端接器和组态工具通常布置在控制室中。
注
现场总线干路每个分段的两端都必须进行端接。
10 Emerson.com/Rosemount
A
B
C
DCS
D
2020 年 5 月 快速安装指南
4
4.1
4.1.1
变送器接地
非接地热电偶、mV 和热电阻/欧姆输入
每种过程安装对接地都有不同的要求。对于特定类型的传感器，应使用厂
家推荐的接地方案，或者从接地方案 1（最常见）着手。
接地信变送器: 方案 1
过程
1. 把传感器接线的屏蔽层连接到变送器外壳上。
2. 确保传感器的屏蔽层与周围可能接地的装置实现电气隔离。
3. 电源侧把信号接线的屏蔽层接地。
快速安装指南
A. 传感器线
B. 变送器
C. 屏蔽层接地点
D. 4–20 mA 回路
11
A
B
C
D
DCS
快速安装指南 2020 年 5 月
4.1.2
接地信变送器: 方案 2
过程
1. 把信号接线的屏蔽层连接到传感器接线的屏蔽层。
2. 确保两个屏蔽层连接到一起，并且与变送器外壳实现电气隔离。
3. 仅在电源侧把屏蔽层接地。
4. 确保传感器的屏蔽层与周围的已接地装置实现了电隔离。
A. 传感器线
B. 变送器
C. 屏蔽层接地点
D. 4–20 mA 回路
注
把屏蔽层连接起来，并与变送器电隔离。
12 Emerson.com/Rosemount
DCS
A
B
C
D
2020 年 5 月 快速安装指南
4.1.3
接地信变送器: 方案 3
过程
1. 如有可能，在传感器处把传感器接线的屏蔽层接地。
2. 确保传感器接线和信号接线的屏蔽层与变送器外壳实现了电气隔
离。
3. 不要把信号线的屏蔽层连接到传感器接线的屏蔽层上。
4. 在电源侧把信号接线的屏蔽层接地。
A. 传感器线
B. 变送器
C. 屏蔽层接地点
快速安装指南
D. 4–20 mA 回路
13
DCS
A
B
C
D
快速安装指南 2020 年 5 月
4.2
4.2.1
热电偶输入接地
接地信变送器: 方案 4
过程
1. 在传感器处把传感器接线的屏蔽层接地。
2. 确保传感器接线和信号接线的屏蔽层与变送器外壳实现了电气隔
离。
3. 不要把信号线的屏蔽层连接到传感器接线的屏蔽层上。
4. 电源侧把信号接线的屏蔽层接地。
A. 传感器线
B. 变送器
C. 屏蔽层接地点
D. 4–20 mA 回路
14 Emerson.com/Rosemount
