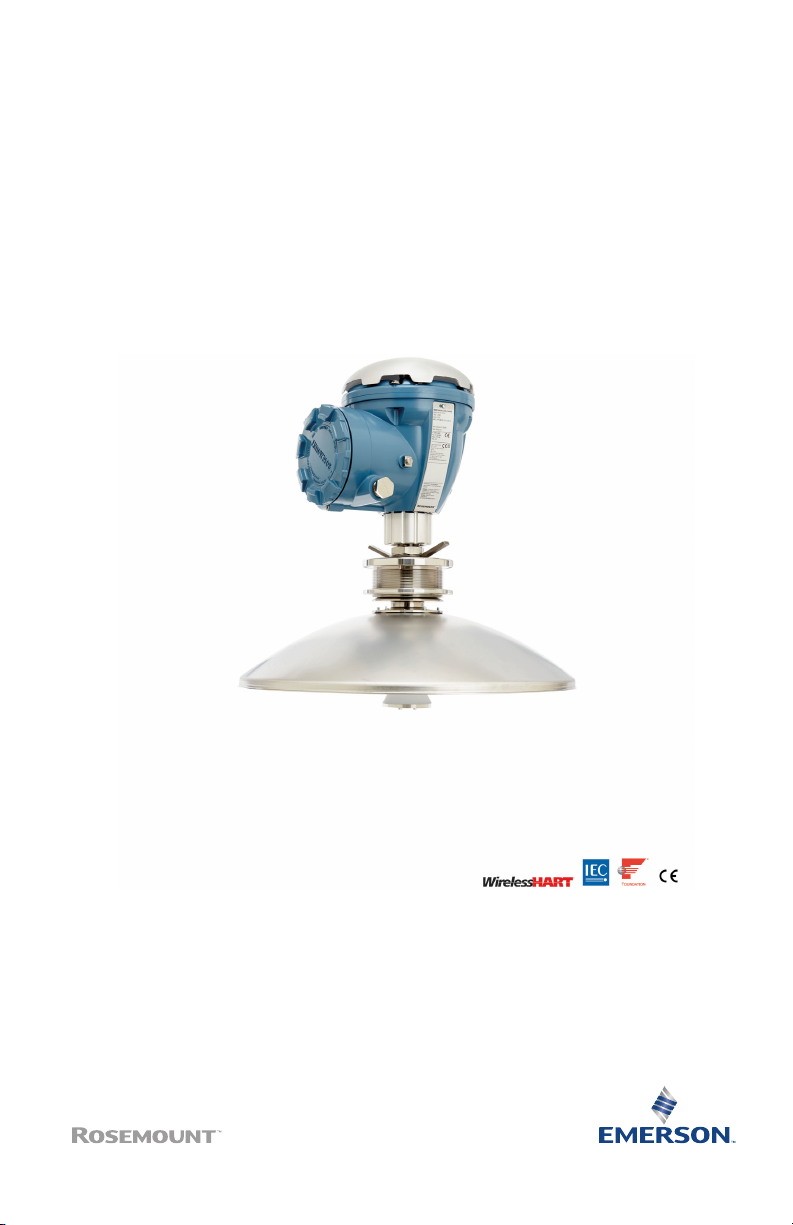

Jauge de niveau radar Rosemount™ 5900S

Antenne parabolique

Guide condensé

00825-0103-5900, Rev AA

Mars 2020

Page 2

Guide condensé Mars 2020

Table des matières

À propos de ce guide.................................................................................................................... 3

Informations d'ordre général........................................................................................................7

Recommandations d’installation..................................................................................................8

Installation mécanique...............................................................................................................14

Installation électrique.................................................................................................................29

Configuration.............................................................................................................................33

Certifications du produit............................................................................................................ 39

2 Jauge de niveau radar Rosemount 5900S

Page 3

Mars 2020 Guide condensé

1 À propos de ce guide

Ce guide condensé fournit les recommandations de base pour l’installation et la configuration de la jauge de niveau radar Rosemount 5900S avec antenne parabolique.

REMARQUER

Lire ce manuel avant d’utiliser le produit. Pour garantir la sécurité des personnes et des biens, ainsi que le fonctionnement optimal du produit, s’assurer de bien comprendre le contenu du manuel avant d’installer, d’utiliser ou d’effectuer la maintenance du produit.

Pour toute question relative à l’entretien ou au support technique, contacter le représentant local Emerson Automation Solutions/Rosemount Tank Gauging.

Pièces détachées

Toute substitution par des pièces non reconnues peut compromettre la sécurité. La réparation de l’équipement (par ex. : substitution de composants, etc.) peut aussi compromettre la sécurité et n'est permise en aucune circonstance.

Rosemount Tank radar AB n’assume aucune responsabilité en cas de défaillances, accidents, etc. causés par des pièces détachées non homologuées ou toute réparation qui n’est pas effectuée par Rosemount Tank radar AB.

Exigences spécifiques à l’ETSI (Europe)

La jauge de niveau radar Rosemount 5900S doit être installée dans une position fixe et permanente sur un bac métallique fermé ou un bac en béton armé ou une structure de boîtier similaire composée de matériaux atténuant comparables. Les brides et les fixations de l’équipement Rosemount 5900S doivent assurer, de par leur conception, l’étanchéité aux micro-ondes nécessaire.

Les trous d’homme ou les brides de raccordement au niveau du bac doivent être fermés pour garantir une fuite de signal de faible niveau dans l’atmosphère extérieur du bac.

L’installation et la maintenance de l’équipement Rosemount 5900S doivent être effectuées uniquement par un personnel qualifié.

Exigences spécifiques à la FCC (États-Unis)

La jauge de niveau radar Rosemount 5900S génère et utilise de l’énergie de radiofréquence Si elle n’est pas correctement installée et utilisée, c’est à dire

Guide condensé 3

Page 4

Guide condensé Mars 2020

en respectant strictement les instructions du fabricant, elle peut enfreindre les règlements de la FCC sur l'émission de radiofréquences.

Le Rosemount TankRadar 5900S a été certifié par la FCC dans des conditions d’essai qui supposent un bac métallique.

Exigences spécifiques à IC (Canada)

Les certifications de cet appareil s’appliquent à une installation dans un contenant complètement fermé afin d’éviter toute émission RF indésirable. Dans une application à ciel ouvert, une licence de site est requise. L’installation doit être effectuée par des techniciens qualifiés, conformément aux instructions du fabricant.

L'utilisation de cet appareil se fait sur une base « sans brouillage, sans protection ». c’est-à-dire que l’utilisateur doit accepter que des radars de haute puissance de la même bande de fréquences puissent brouiller cet appareil ou même l’endommager. Les appareils susceptibles de perturber une exploitation autorisée par licence de fonctionnement principal doivent être retirées aux frais de leur utilisateur.

Faible émission de rayonnement de micro-ondes

Le rayonnement de micro-ondes émis par une jauge de niveau radar Rosemount 5900S est très faible par rapport aux limites définies par la Rec. 1999/519/CE (bien inférieur à 0,1 mW). Aucune mesure de sécurité supplémentaire n’est nécessaire.

ATTENTION

Les produits décrits dans ce document ne sont PAS conçus pour des applications de type nucléaire. L’utilisation de produits non certifiés pour des applications nucléaires dans des installations requérant du matériel ou des produits ayant une telle certification risque d’entraîner des mesures inexactes. Pour toute information concernant les produits Rosemount qualifiés pour des applications nucléaires, contacter un représentant commercial d’Emerson.

REMARQUER

L’appareil est conçu pour être installé dans un contenant complètement fermé afin d’éviter toute émission RF indésirable. L’installation doit être conforme aux règlements locaux et peut nécessiter des certifications locales pour la radiotélécommunication.

L’installation dans des applications en plein air peut être soumise à l’obtention d’une licence multiple.

L’installation doit être effectuée par des techniciens qualifiés, conformément aux instructions du fabricant.

4 Jauge de niveau radar Rosemount 5900S

Page 5

Mars 2020 Guide condensé

ATTENTION

Le non-respect de ces directives d’installation et de maintenance peut provoquer des blessures graves, voire mortelles.

• Seul un personnel qualifié doit procéder à l’installation.

• N’utiliser l’équipement que de la façon spécifiée dans ce manuel. Le non-

respect de cette consigne peut altérer la protection assurée par l’équipement.

• Ne pas effectuer d’opérations autres que celles décrites dans ce manuel,

à moins d’être qualifié pour les réaliser.

• Afin d’éviter l’inflammation d’atmosphères inflammables ou

combustibles, mettre hors tension avant de procéder à l’entretien.

• La substitution de composants risque de compromettre la sécurité

intrinsèque.

Les explosions peuvent provoquer des blessures graves, voire mortelles.

• Vérifier que l’atmosphère de fonctionnement du transmetteur est

conforme aux certifications pour utilisation en zones dangereuses appropriées.

• Avant de raccorder une interface de communication portative dans une

atmosphère explosive, vérifier que les instruments raccordés à la boucle sont installés conformément aux consignes de câblage de sécurité intrinsèque ou non incendiaire en vigueur sur le site.

• Ne pas retirer le couvercle de la jauge en atmosphère explosive lorsque le

circuit est sous tension.

Des tensions élevées peuvent être présentes sur les fils et risquent de provoquer des chocs électriques :

• Éviter tout contact avec les fils et les bornes.

• S’assurer que l’alimentation principale du transmetteur est coupée et

que les câbles vers toute autre source d’alimentation externe sont déconnectés ou hors tension lors du câblage de la jauge.

Guide condensé 5

Page 6

Guide condensé Mars 2020

ATTENTION

Accès physique

Tout personnel non autorisé peut potentiellement endommager et/ou mal configurer les équipements des utilisateurs finaux. Cela peut être intentionnel ou involontaire et doit être évité.

La sécurité physique est un élément important de tout programme de sécurité et est fondamentale pour la protection du système considéré. Limiter l’accès physique par un personnel non autorisé pour protéger les équipements des utilisateurs finaux. Cela s’applique à tous les systèmes utilisés au sein de l’installation.

ATTENTION

AVERTISSEMENT – La substitution de composants risque de compromettre la sécurité intrinsèque.

AVERTISSEMENT - La substitution de composants peut compromettre la sécurité intrinsèque.

AVERTISSEMENT – Pour éviter l’inflammation d’atmosphères inflammables ou combustibles, mettre hors tension avant de procéder à la maintenance.

AVERTISSEMENT - Ne pas ouvrir en cas de presence d'atmosphere explosive.

6 Jauge de niveau radar Rosemount 5900S

Page 7

Mars 2020 Guide condensé

2 Informations d'ordre général

2.1 Symboles

Tableau 2-1 : Symboles

Les marquages CE symbolisent la conformité du produit aux directives applicables de la Communauté européenne.

Le certificat d’examen de type UE est une déclaration d’un organisme notifié de certification indiquant que ce produit répond aux exigences essentielles de santé et de sécurité de la directive ATEX

Le marquage FM APPROVED indique que l’équipement est approuvé par FM Approvals conformément aux normes de certification applicables et s’applique à une installation en zones dangereuses

Mise à la terre de protection

Terre

Le câblage extérieur doit être approuvé pour une utilisation à une température minimale de 81 °C.

2.2 Service d’assistance

Pour tout service d’assistance, contacter le représentant Emerson Automation Solutions /Rosemount Tank Gauging le plus proche. Les coordonnées sont disponibles sur le site Web www.Emerson.com.

2.3

Guide condensé 7

Recyclage/mise au rebut du produit

Envisager le recyclage de l’équipement et de l’emballage ainsi que la mise au rebut conformément à la législation locale et nationale en vigueur.

Page 8

Guide condensé Mars 2020

3 Recommandations d’installation

3.1 Considérations d’ordre général

Lors de la recherche d’un emplacement approprié pour une jauge de niveau radar Rosemount 5900S, examiner soigneusement les conditions du bac. La jauge doit être installée de façon à limiter au maximum l’effet des objets perturbateurs, de préférence à l’extérieur du faisceau du signal radar.

S’assurer que la jauge de niveau radar Rosemount 5900S est installée de manière à ne pas l’exposer à une pression et une température supérieures à celles indiquées.

Il incombe à l’utilisateur de s’assurer que l’appareil est conforme aux exigences spécifiques à l’installation à l’intérieur d’un bac, telles que :

• la compatibilité chimique des matériaux en contact avec le procédé

• la pression et la température de la conception/de fonctionnement

Pour obtenir des spécifications complètes de l’appareil 5900S à installer, identifier le code du modèle sur l’étiquette de l’antenne attachée et le faire correspondre à la codification.

S’assurer que les conditions environnementales se situent dans les limites spécifiées.

Ne pas installer la jauge de niveau radar Rosemount 5900S dans des applications non prévues à cet effet, par exemple, des environnements où elle peut être exposée à des champs magnétiques extrêmement intenses ou des conditions climatiques extrêmes.

Les antennes à surfaces plastiques et la surface peinte peuvent, dans certaines conditions extrêmes, générer une charge électrostatique susceptible de provoquer une inflammation. En cas d’installation dans des zones dangereuses, veiller à utiliser des outils, du matériel de nettoyage, etc. qui ne peuvent pas générer de charge électrostatique.

Voir le manuel de référence Rosemount 5900S pour plus d’informations.

8 Jauge de niveau radar Rosemount 5900S

Page 9

Mars 2020 Guide condensé

3.2 Exigences relatives à l’antenne parabolique

3.2.1 Inclinaison

L’inclinaison de la jauge de niveau radar Rosemount 5900S avec l'antenne parabolique ne doit pas être supérieure à 1,5° vers le centre du bac. Pour les produits à haute condensation tels que les applications sur bitume/asphalte, le faisceau radar doit être dirigé verticalement, sans aucune inclinaison.

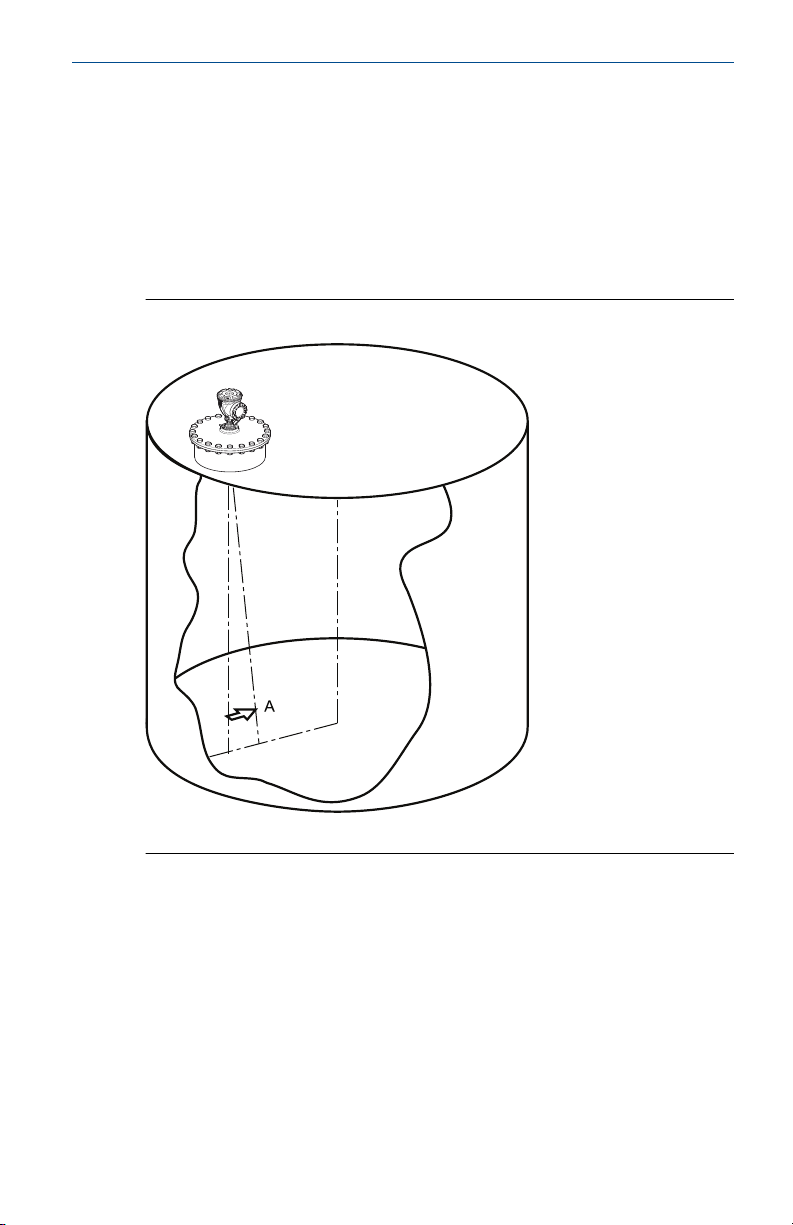

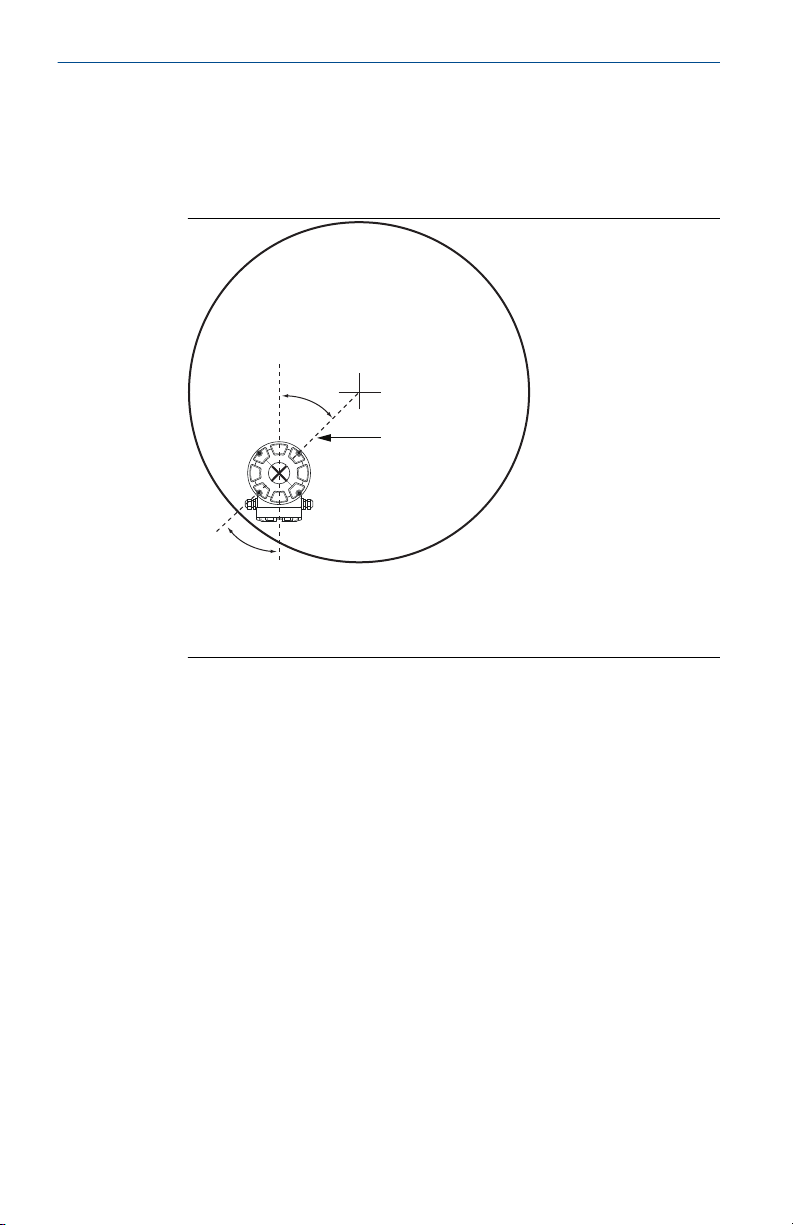

Illustration 3-1 : Inclinaison maximale avec une antenne parabolique

A. Inclinaison maximale de 1,5°

3.2.2 Exigences relatives aux brides

Les brides de bac doivent respecter les exigences d’inclinaison suivantes (voir Illustration 3-2) pour permettre un réglage correct de l’antenne :

• à une distance maximale de 4,5° de la paroi du bac

• à une distance maximale de 2° de la paroi du bac

• Si l’inclinaison du piquage dépasse les valeurs recommandées, la rotule

de bride soudée, qui peut être montée à un angle maximum de 17°, peut être utilisée

Guide condensé 9

Page 10

60 mm (2,4”)

< 17°

Guide condensé Mars 2020

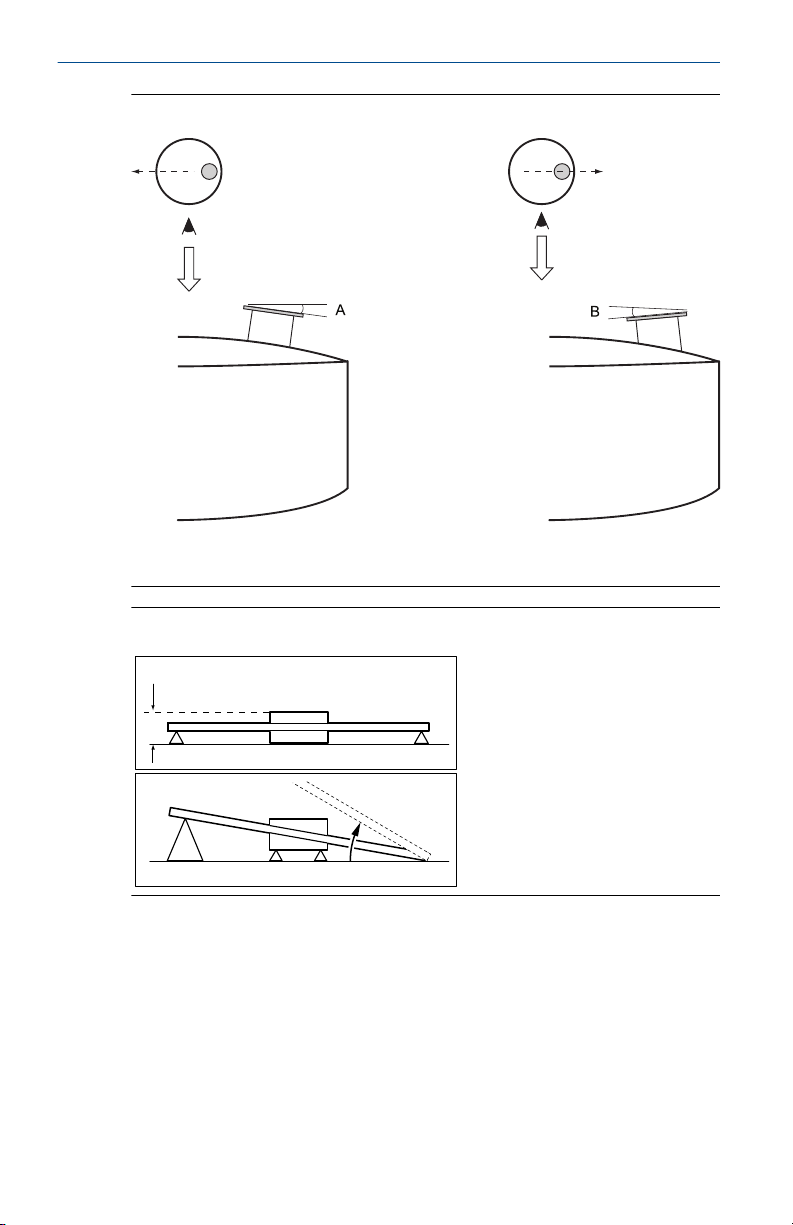

Illustration 3-2 : Inclinaison maximale de la bride du bac

A. 4,5° max. B. 2,0° max.

Illustration 3-3 : Inclinaison maximale avec une bride soudée

3.2.3 Exigences relatives au piquage et à l’espace libre

Lors de l’installation du détecteur de niveau radar Rosemount 5900S avec une antenne parabolique sur un piquage de Ø 20", prendre en compte les

10 Jauge de niveau radar Rosemount 5900S

recommandations suivantes. Des obstacles (barres d’acier, tubes d’un diamètre supérieur à 2", etc.) à

l’intérieur du faisceau radar de 10° ne sont généralement pas acceptés car ils sont susceptibles de provoquer des échos parasites. Toutefois, dans la

Page 11

Mars 2020 Guide condensé

plupart des cas une paroi de bac lisse ou de petits objets n’ont pas d’influence significative.

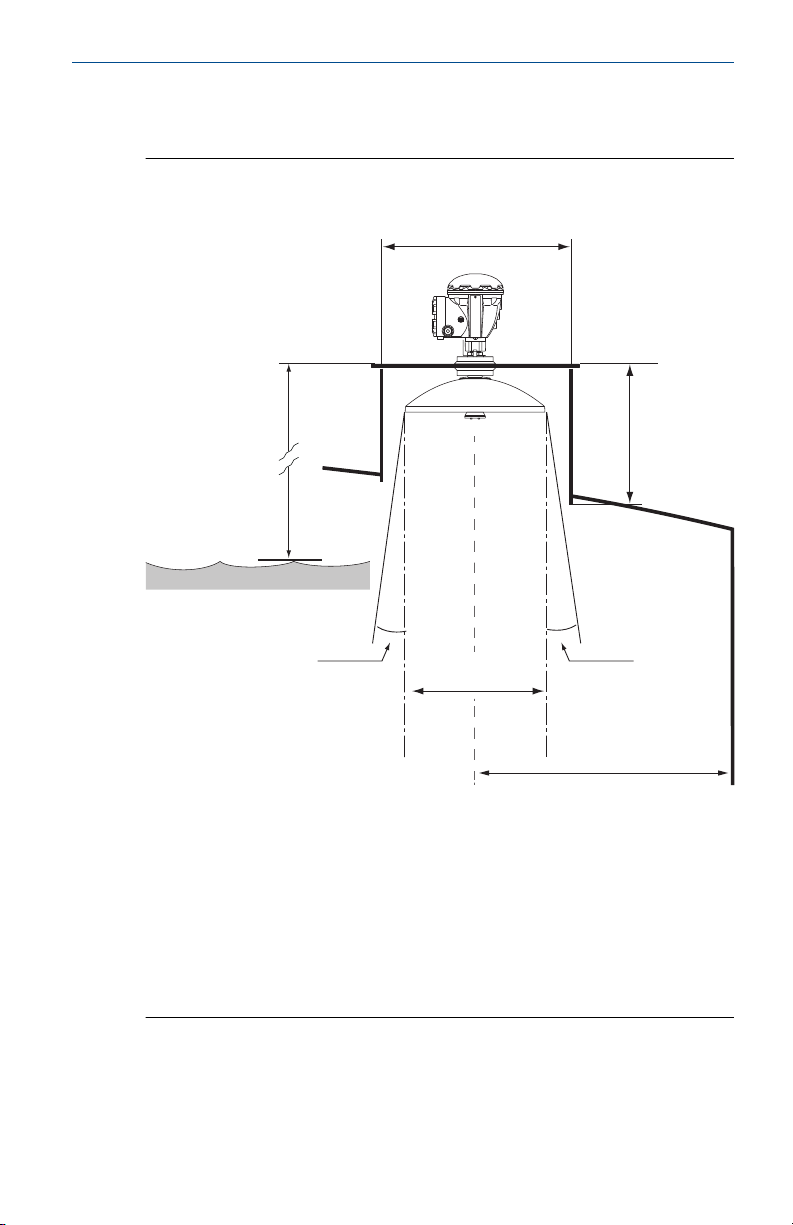

Illustration 3-4 : Exigences relatives au piquage et à l’espace libre pour l’antenne parabolique

A. 800 mm (31”) minimum pour une précision maximale. 500 mm (20”)

minimum avec une précision réduite.

B. Hauteur recommandée : 400 mm (16”). Hauteur maximale : 600 mm

(24”).

C. Diamètre de piquage minimal : 500 mm (20”)

D. Fil à plomb vertical

E. Ø 440 mm (17,3") F. 5° minimum

G. > 800 mm (31,5")

Guide condensé 11

Page 12

Guide condensé Mars 2020

3.3 Exigences électriques

3.3.1 Entrées de câble

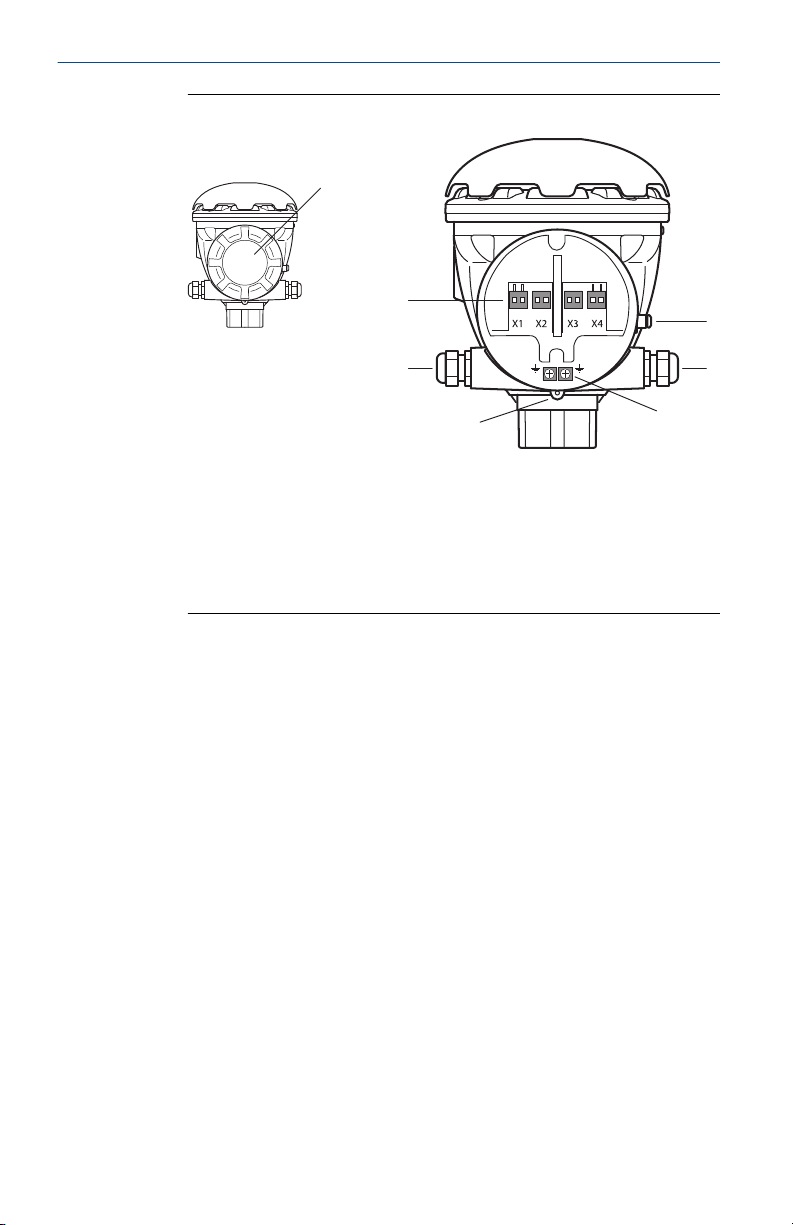

Le boîtier électronique comporte deux entrées pour filetage NPT ½ - 14. Des adaptateurs M20 × 1,5, minifast et eurofast en option sont également disponibles. Les raccordements doivent être effectués conformément aux normes électriques locales.

Veiller à obturer les orifices inutilisés de manière hermétique pour éviter toute infiltration d’humidité et d’agents polluants dans le bornier du boîtier électronique.

Remarque

Utiliser les bouchons métalliques inclus pour sceller les orifices inutilisés. Les bouchons en plastique montés à la livraison n'assurent pas une fermeture suffisamment étanche !

Remarque

Un ruban d’étanchéité (PTFE) ou une pâte à joint sur les filets mâles de la conduite est requis pour assurer un joint étanche à l’eau et à la poussière et pour atteindre l’indice de protection requis et pour permettre le retrait ultérieur du bouchon/du presse-étoupe.

NPT est une norme pour les filetages coniques. Engager 5 ou 6 filets du presse-étoupe. Noter que plusieurs filets sont visibles à l’extérieur du boîtier, comme illustré ci-dessous.

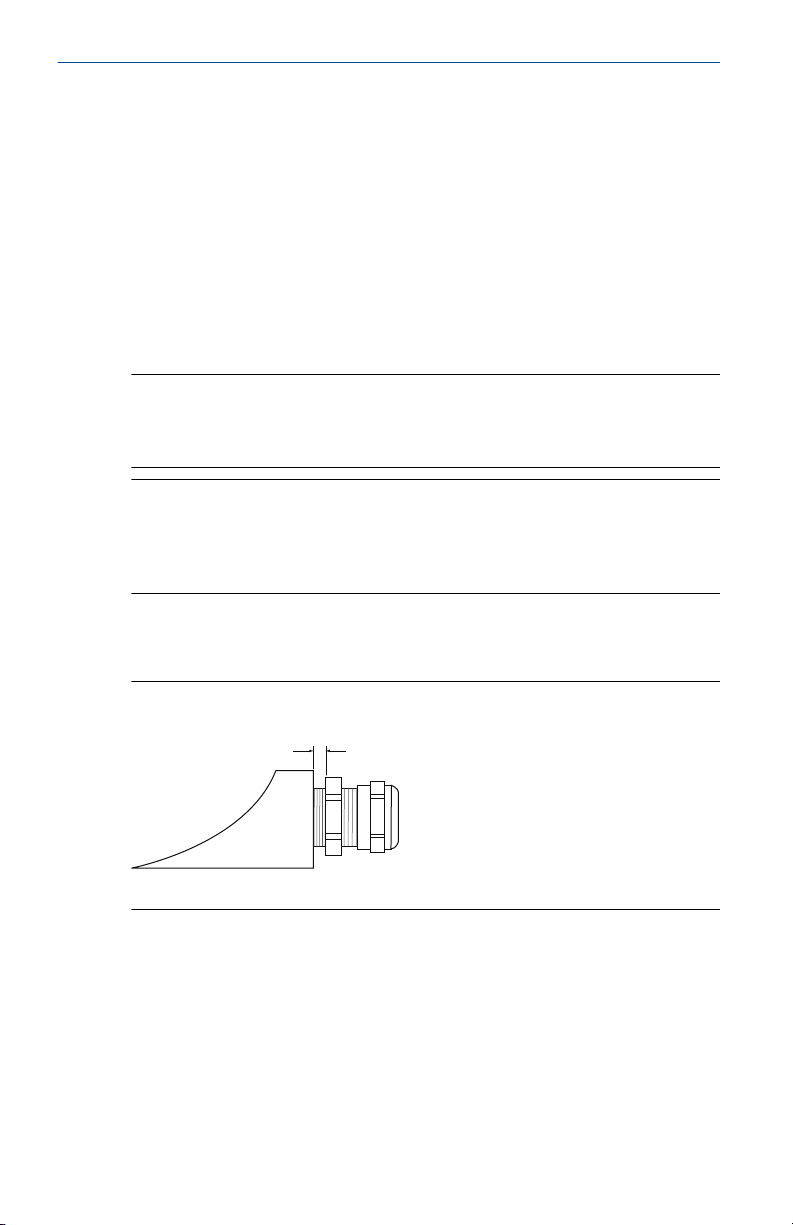

Illustration 3-5 : Entrée de câble avec presse-étoupe à filetage NPT

A. Plusieurs filets NPT du presse-étoupe dépassent du boîtier.

Veiller à ce que les presse-étoupes des entrées de câble répondent aux exigences des classes IP66 IP67.

3.3.2 Mise à la terre

Le boîtier doit toujours être mis à la terre conformément aux normes électriques nationales et locales Le non-respect de cette consigne peut altérer la protection assurée par l’équipement. La méthode de mise à la terre

12 Jauge de niveau radar Rosemount 5900S

Page 13

Mars 2020 Guide condensé

la plus efficace est le raccordement direct à la terre avec une impédance minimale.

Trois raccordements de vis de mise à la terre sont prévus. Deux se trouvent à l'intérieur du compartiment de câblage du boîtier et le troisième sur le boîtier. Les vis de mise à terre internes sont identifiées par un symbole de

mise à la terre. .

Remarque

La mise à la terre du transmetteur par le raccordement de conduit fileté peut ne pas fournir une mise à la terre suffisante.

Mise à la terre - Bus de terrain FOUNDATION

™

Les fils de signal du segment de bus de terrain ne doivent pas être mis à la terre. La mise à la terre d’un des fils de signal peut entraîner l’arrêt de tout le segment du bus de terrain.

Mise à la terre du blindage

Pour protéger du bruit le segment de bus de terrain, les techniques de mise à la terre de câbles blindés nécessitent généralement un point de mise à la terre unique pour chaque câble blindé afin d'éviter la création d'une boucle de masse. Le point de mise à la terre doit être situé au niveau de l’alimentation.

Les appareils conçus pour un raccordement en guirlande sont dotés d’une borne en boucle blindée isolée pour procurer un blindage continu sur l’intégralité du réseau Tankbus.

Pour éviter des points de mise à la terre accidentels, le blindage de câble à l’intérieur du compartiment de câblage doit être isolé.

3.3.3 Zones dangereuses

Lorsque la jauge de niveau Rosemount 5900S est installée dans des zones dangereuses, observer les réglementations locales et les spécifications des certificats pertinents.

Les certificats pour les produits de téléjaugeage Rosemount, tels que la jauge de niveau radar Rosemount 5900,sont disponibles sur Emerson.com/

Rosemount Tank Gauging.

3.3.4 Alimentation électrique

La jauge de niveau radar Rosemount 5900S est alimentée sur le Tankbus de sécurité intrinsèque par le concentrateur de terrain Rosemount 2410. Le concentrateur de terrain 2410 alimente le segment du bus de terrain de sécurité intrinsèque en faisant office d’alimentation FISCO sur le Tankbus.

Lorsqu’elle est installé dans un système de bus de terrain FOUNDATION sans un concentrateur de terrain Rosemount 2410, la jauge de niveau radar Rosemount 5900S est alimentée par le segment FF.

Guide condensé 13

Page 14

Guide condensé Mars 2020

4 Installation mécanique

4.1 Antenne parabolique

4.1.1 Montage de la bille de bride à collier

Suivre ces instructions lors de l’installation de la bille de bride à collier sur une bride.

Conditions préalables

1. Utiliser une bride d’une épaisseur de 6 à 30 mm.

2. S’assurer que le diamètre de l’orifice est de 96 mm. Faire une petite entaille dans un côté de l’orifice de la bride.

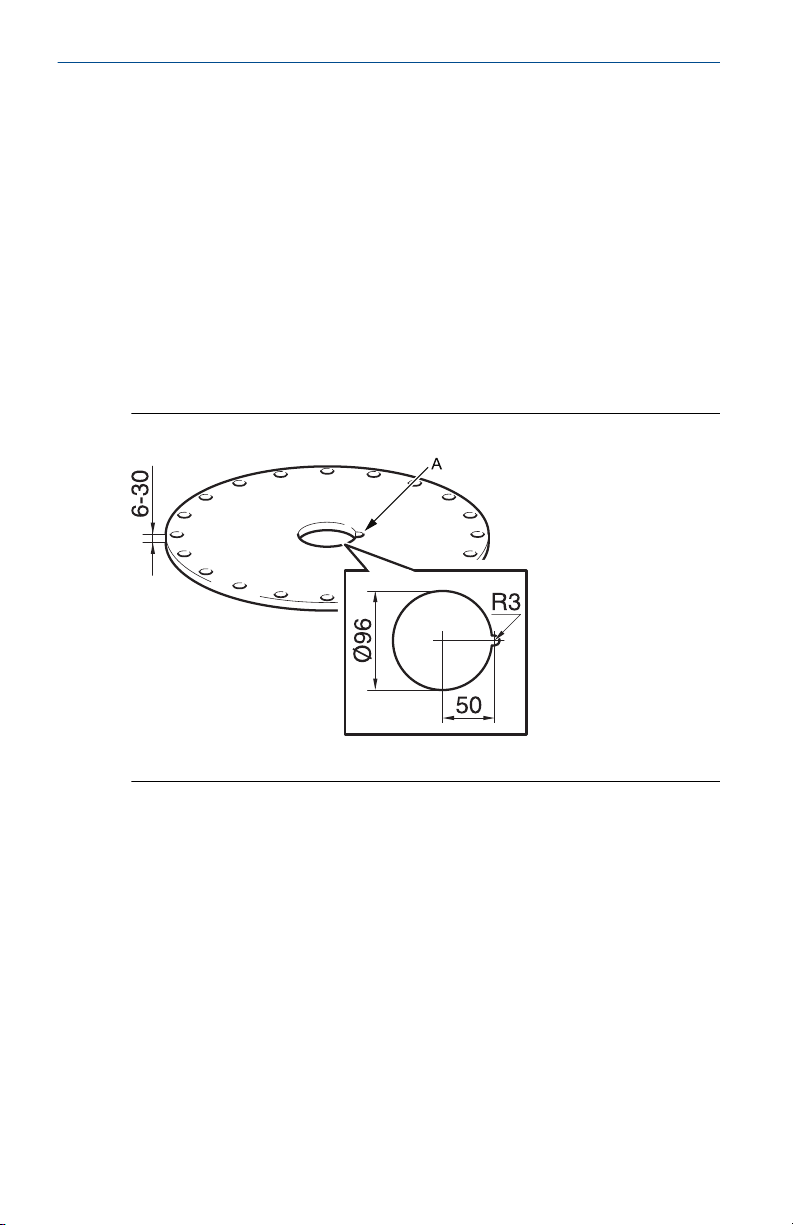

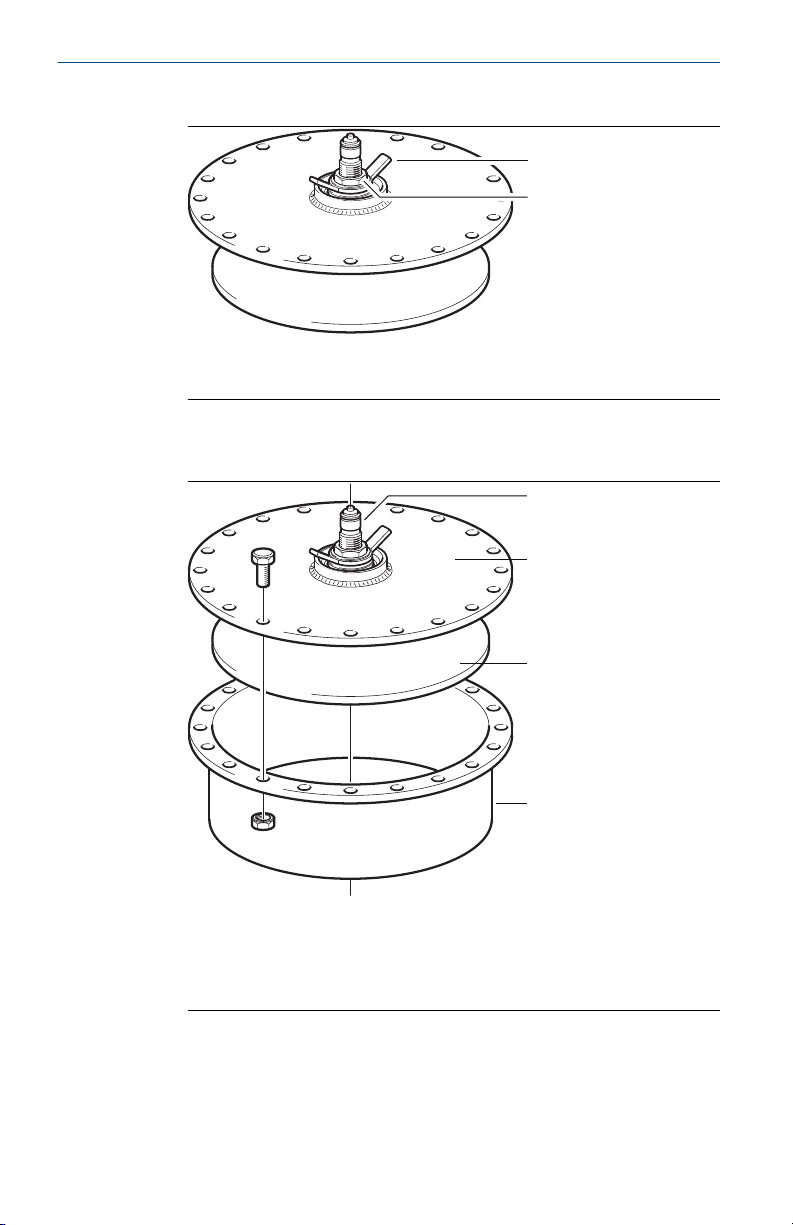

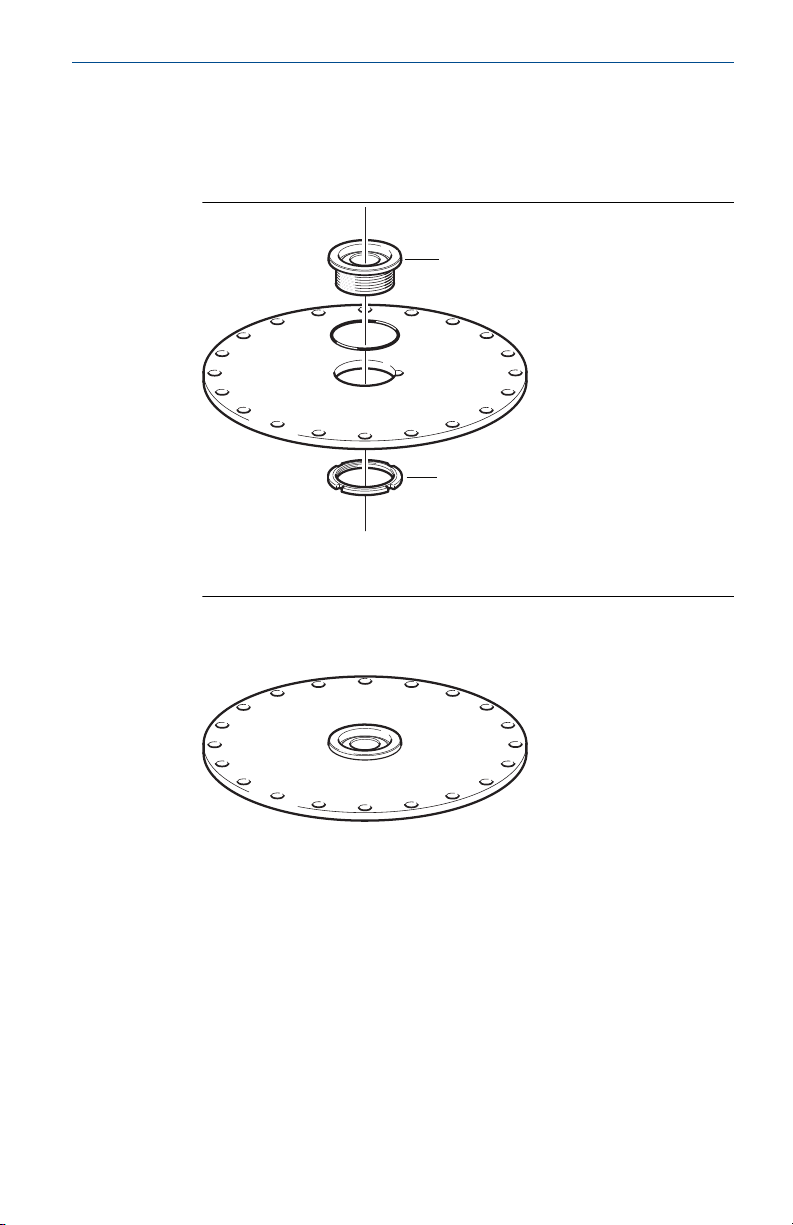

Illustration 4-1 : Exigences relatives aux brides

A. Renfoncement

14 Jauge de niveau radar Rosemount 5900S

Page 15

Mars 2020 Guide condensé

Procédure

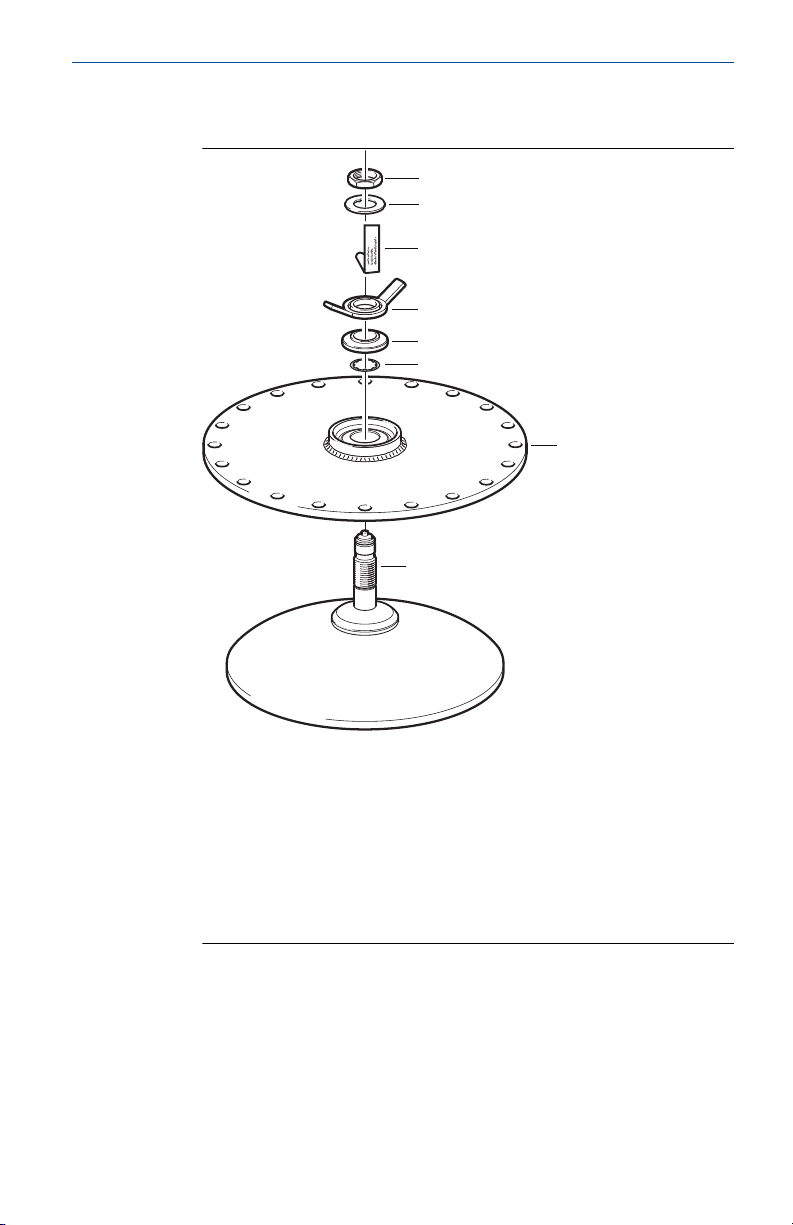

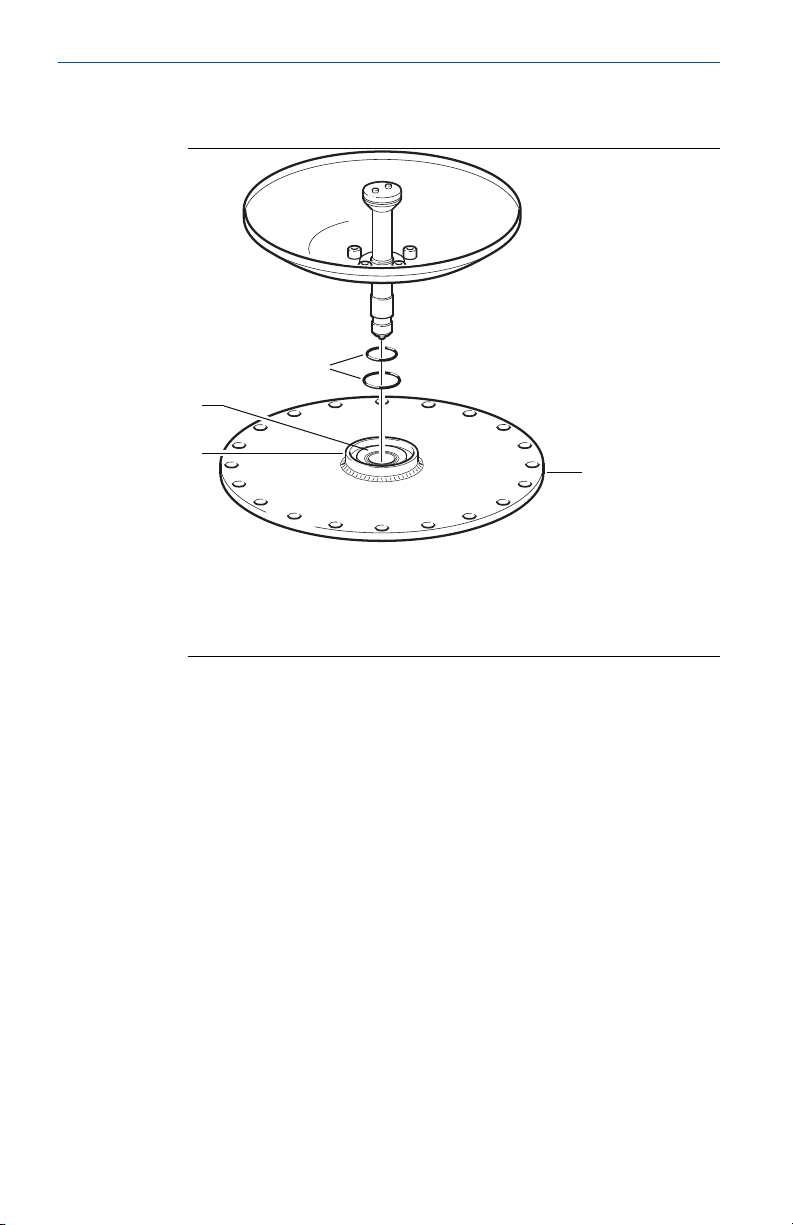

1. Placer le joint torique sur la bride et insérer la bille de bride dans l’orifice. S’assurer que la broche du guide sur le côté de la bille de bride s’adapte dans le renfoncement de la bride.

A. Bille de bride B. Écrou

2. Serrer l’écrou de sorte que la bille de bride s’adapte parfaitement à la bride (couple de serrage de 50 N m).

4.1.2 Montage de la bille de bride soudée

Suivre ces instructions lors de l’installation de la bille de bride soudée sur une bride.

Conditions préalables

Pour un montage horizontal conformément aux exigences du chapitre

Exigences relatives à l’antenne parabolique, s’assurer que le diamètre de

l’orifice est de 116 mm ±2 mm.

Guide condensé 15

Page 16

Guide condensé Mars 2020

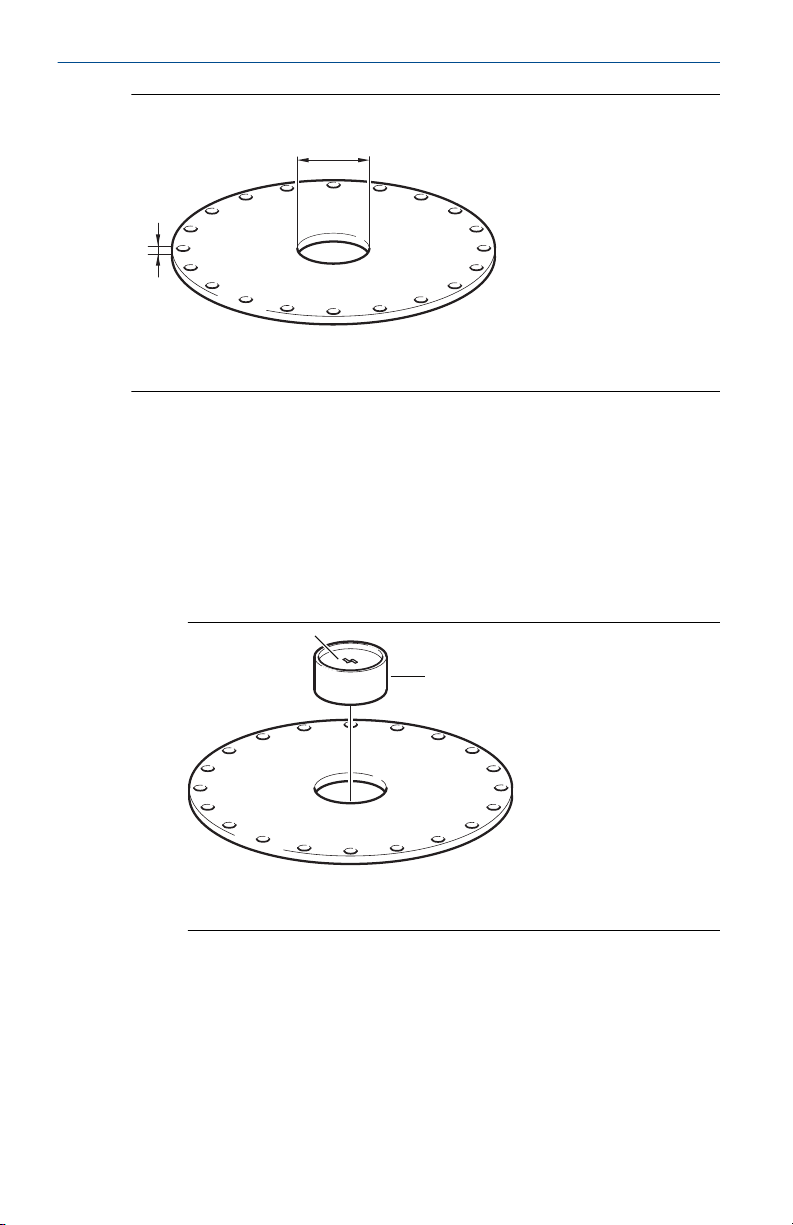

Illustration 4-2 : Exigences relatives aux brides

A. 116 mm ±2 mm B. 6-38 mm

Si les exigences relatives aux brides contenues dans le chapitre Exigences

relatives à l’antenne parabolique ne sont pas respectées, l’orifice doit être

usiné pour lui donner une forme ovale préparée pour un soudage incliné de la bille de bride.

Procédure

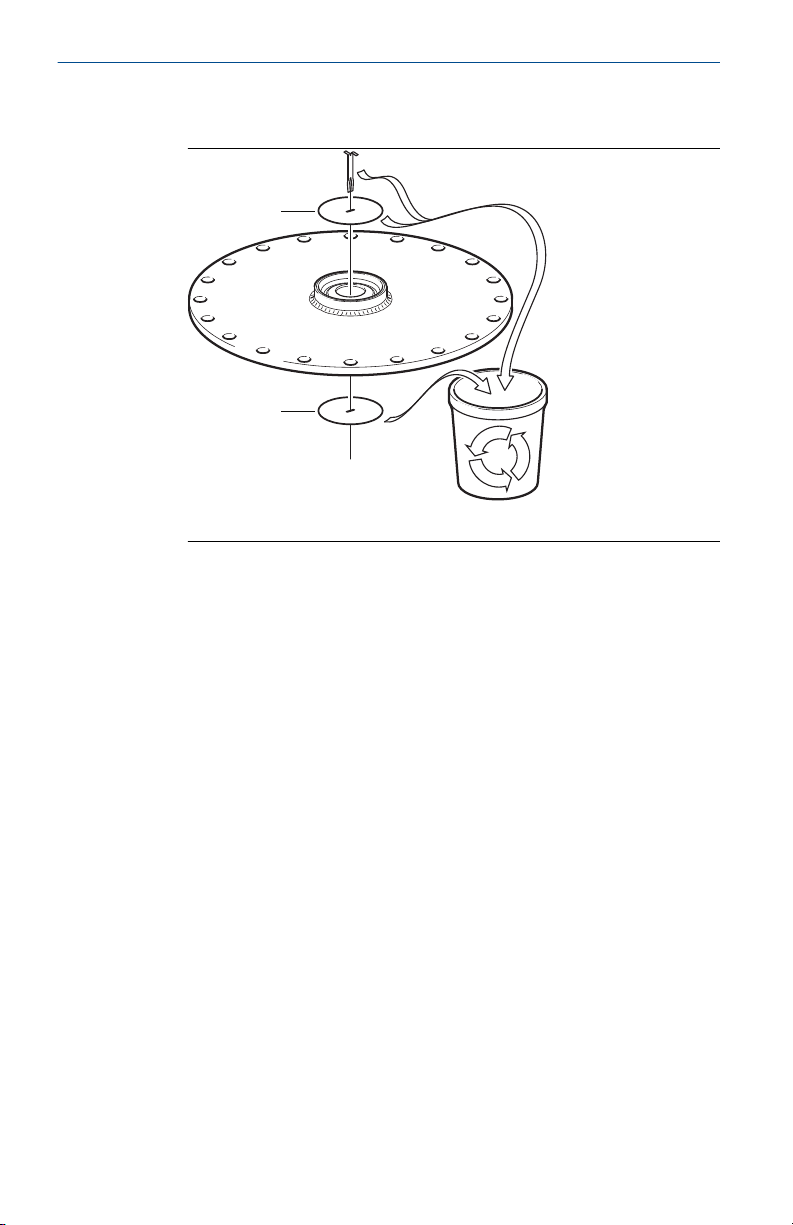

1. Laisser les plaques de protection sur la bille de bride jusqu’à la fin du soudage. Ces plaques protègent la surface de la bille de bride des étincelles du soudage.

A. Plaque de protection B. Bille de bride

16 Jauge de niveau radar Rosemount 5900S

Page 17

60 mm (2,4”)

< 17°

Mars 2020 Guide condensé

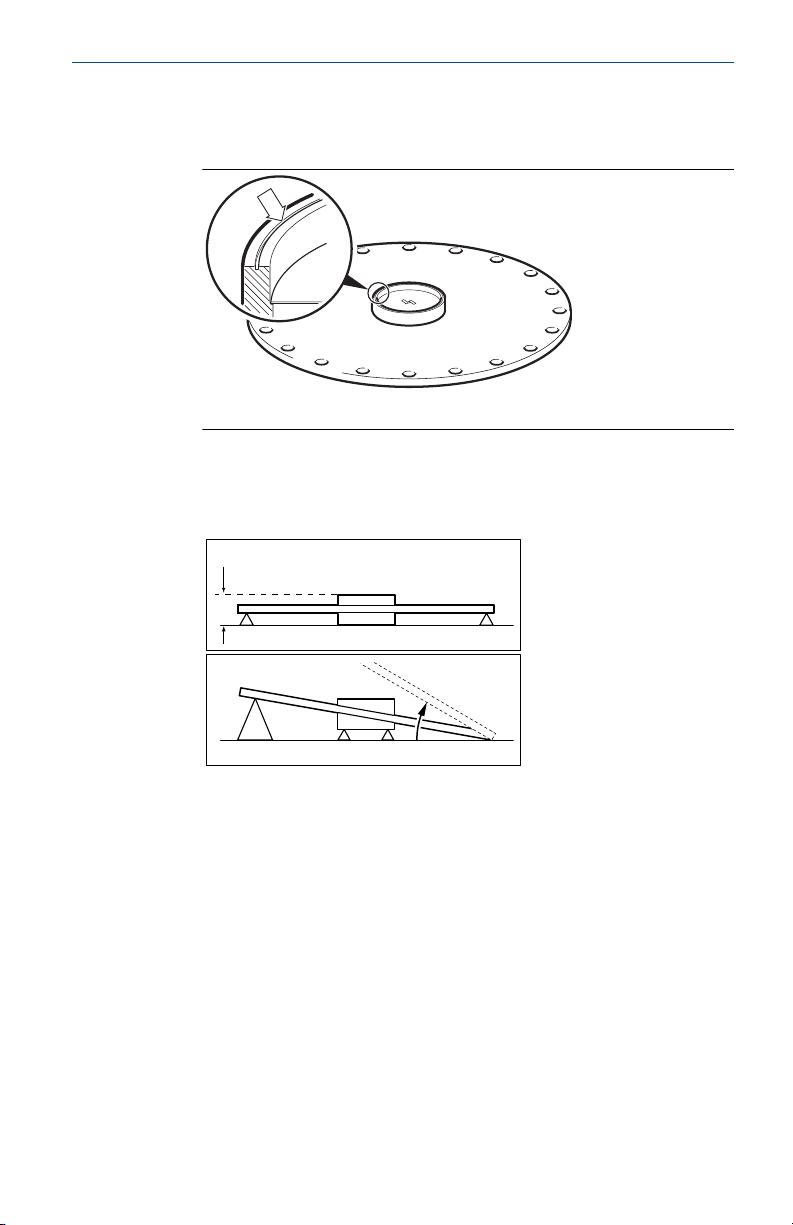

2. S’assurer que la bille de bride est montée de sorte que la rainure est orientée vers le haut lorsque la bride est montée sur le piquage du bac.

A. Rainure

3. Si la bride du bac est inclinée, s’assurer que la bille de bride est soudée de sorte qu’elle soit horizontale une fois montée sur le bac.

L’inclinaison de la bride du bac ne doit pas dépasser 17°.

Guide condensé 17

Page 18

Guide condensé Mars 2020

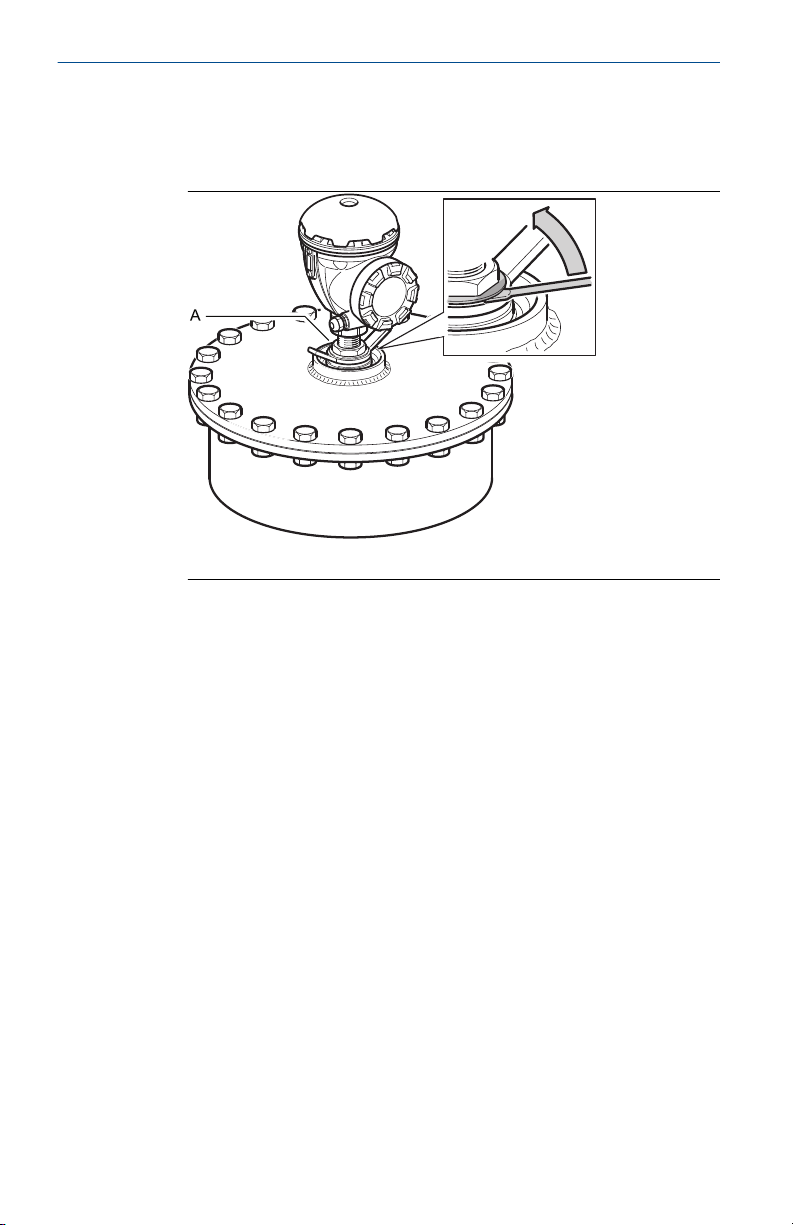

4. Retirer les plaque de protection lorsque la bille de bride est soudée à la bride.

A. Plaque de protection

4.1.3 Montage de l’antenne parabolique

Cette section décrit la procédure d'installation de la jauge de niveau radar Rosemount 5900S avec antenne parabolique.

Suivre ces instructions pour installer l’ensemble antenne parabolique et tête du transmetteur sur un bac.

Conditions préalables

• Voir Exigences relatives à l’antenne parabolique pour des considérations

avant l’installation de la jauge sur le bac.

• Vérifier que toutes les pièces et tous les outils sont disponibles avant de

les porter sur le toit du bac.

18 Jauge de niveau radar Rosemount 5900S

Page 19

Mars 2020 Guide condensé

Procédure

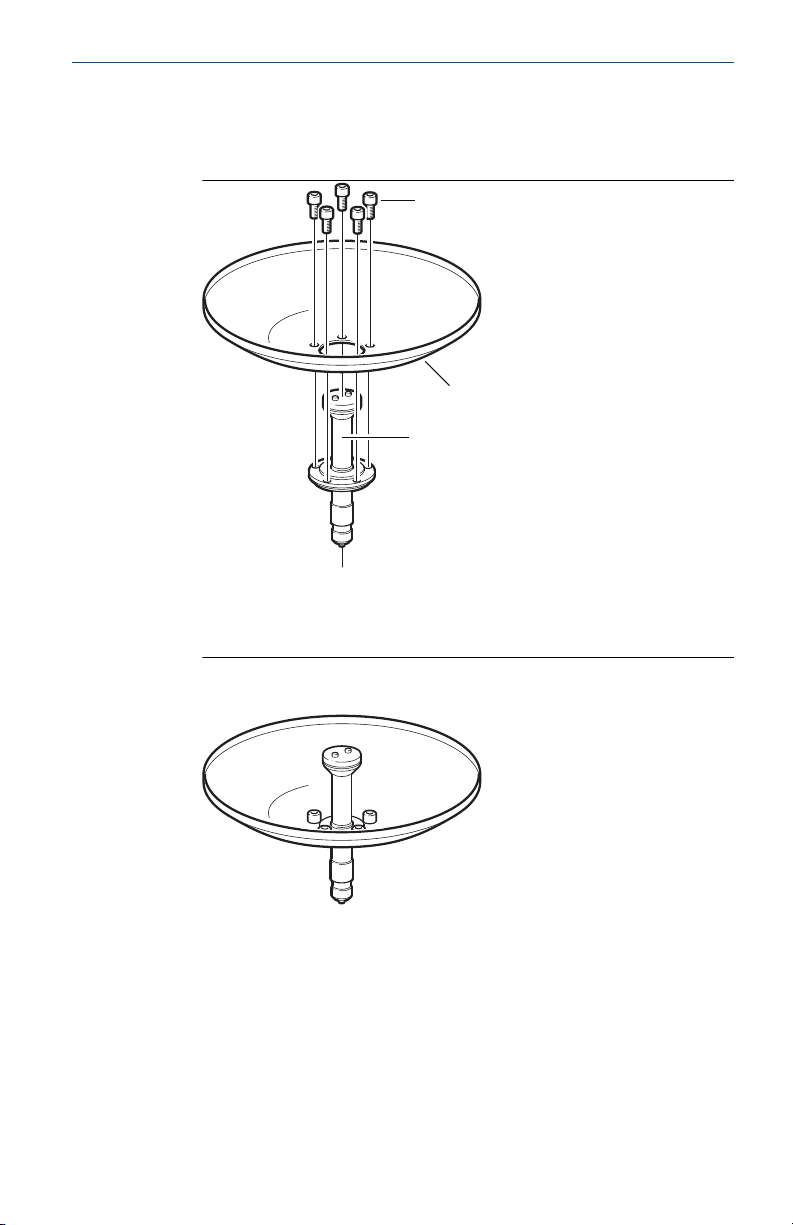

1. Monter le réflecteur parabolique sur le câble d’alimentation de l’antenne et serrer les cinq vis M5.

A. M5x5 B. Réflecteur parabolique C. Câble d’alimentation de l’antenne

2. Vérifier que toutes les pièces sont correctement montées.

Guide condensé 19

Page 20

Guide condensé Mars 2020

3. Placer les deux joints toriques dans les rainures de la surface supérieure de la bille de bride.

A. 2 joints toriques B. Rainures C. Bille de bride

D. Bride

20 Jauge de niveau radar Rosemount 5900S

Page 21

(

)

Mars 2020 Guide condensé

4. Retourner la bride et insérer le guide d’ondes de l’antenne dans l’orifice de la bride.

A. Écrou B. Frein d’écrou C. Plaque signalétique de l’antenne

D. Écrou à molette

E. Bille de rondelle

F. Rondelle d’arrêt G. Bride H. Guide d’ondes de l’antenne

5. Monter les rondelles et les écrous. Noter que l’objet de la rondelle d’arrêt est d’empêcher que l’antenne

ne chute dans le bac. En conséquence, elle s’adapte parfaitement au guide d’ondes de l’antenne.

Guide condensé 21

Page 22

Guide condensé Mars 2020

6. Serrer à la main l’écrou à molette et l’écrou supérieur.

A. Écrou à molette B. Écrou supérieur

7. Placer l’ensemble antenne et bride sur le piquage du bac et serrer les vis de la bride.

A. Guide d’ondes de l’antenne B. Bride C. Antenne

D. Piquage

22 Jauge de niveau radar Rosemount 5900S

Page 23

Mars 2020 Guide condensé

8. Placer la jauge de niveau sur le guide d’ondes de l’antenne. S’assurer que la broche du guide à l’intérieur de la tête du transmetteur s’adapte à la rainure du guide d’ondes de l’antenne.

A. Écrou B. Guide d’ondes de l’antenne C. Écrou à molette

9. Serrer l’écrou qui connecte la tête du transmetteur à l’antenne.

10. Desserre légèrement l’écrou à molette.

Guide condensé 23

Page 24

r

Guide condensé Mars 2020

11. Aligner la jauge de niveau à l’aide du réticule au sommet de la tête du transmetteur.

Si un capot de protection contre les intempéries est fixé, la jauge peut être alignée à l’aide d’une a ligne de mire le long des vis au sommet de la tête.

A. Réservoir B. Centre du bac C. Ligne de mire

12. S’assurer que la jauge est orientée à un angle de 45° de la ligne de mire du centre du bac à la paroi.

24 Jauge de niveau radar Rosemount 5900S

Page 25

Mars 2020 Guide condensé

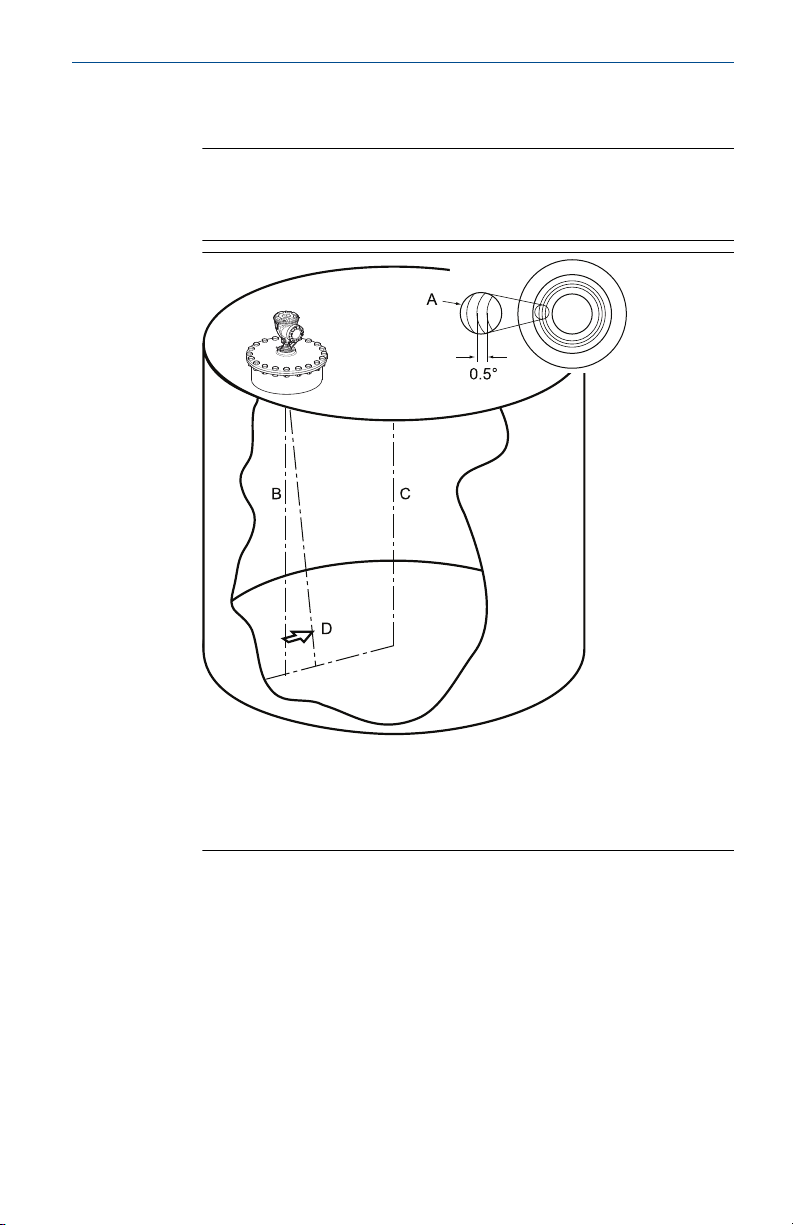

13. Utiliser les repères de la bille de rondelle pour régler la jauge de sorte que l’antenne soit inclinée d’environ 1,5° vers le centre du bac.

Remarque

Pour les produits à haute condensation, tels que le bitume, la jauge doit être montée avec une inclinaison de 0° pour obtenir une puissance maximale du signal.

A. Repères B. Ligne verticale C. Centre du bac

D. Incliner l’antenne de 1,5° vers le centre du bac

14. Serrer l’écrou à molette.

Guide condensé 25

Page 26

Guide condensé Mars 2020

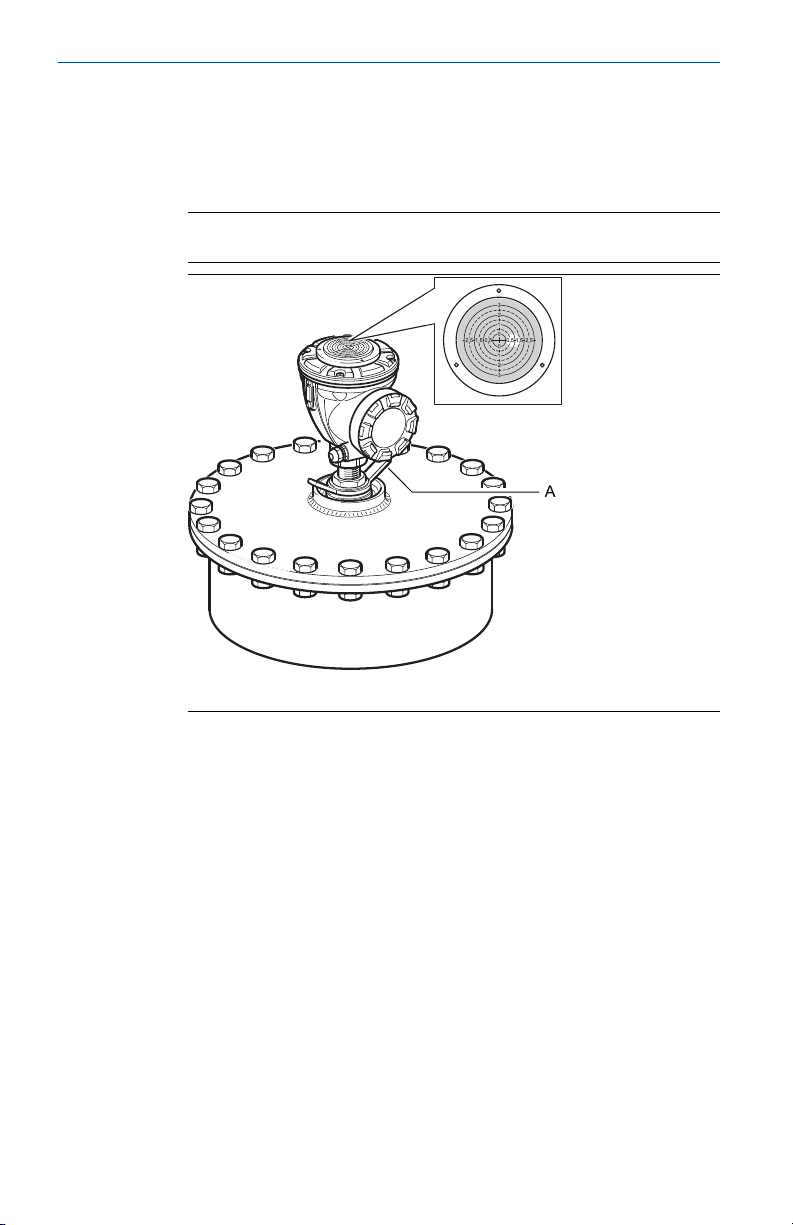

15. Un niveau (en option) peut être utilisé pour vérifier l’inclinaison correcte de 1,5° vers le centre du bac. S’assurer que le niveau est placé sur une surface plate et immobile au sommet de la tête du transmetteur. Si nécessaire, desserrer l’écrou à molette et régler la jauge.

Remarque

S’assurer que la bulle d’air touche, sans chevaucher, le repère de 1,5°.

A. Écrou à molette

16. Serrer fermement l’écrou à molette.

26 Jauge de niveau radar Rosemount 5900S

Page 27

Mars 2020 Guide condensé

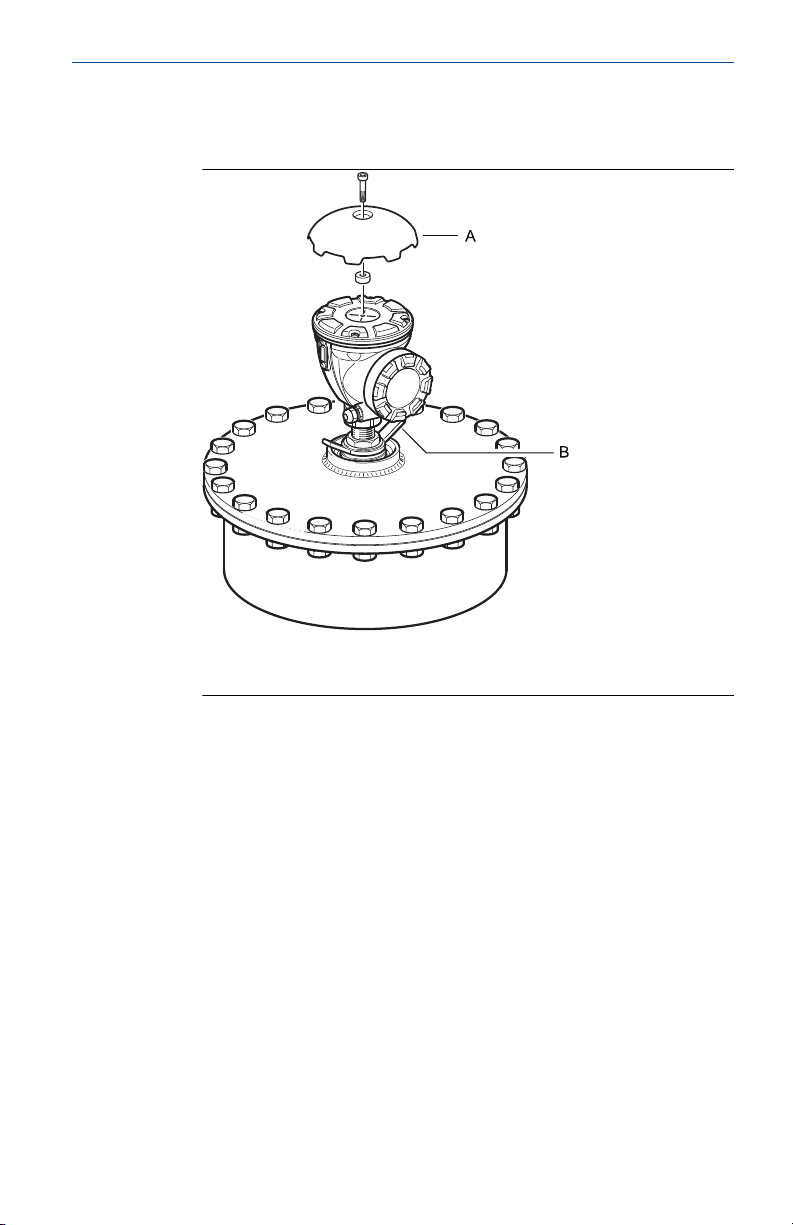

17. En cas de retrait du couvercle de protection contre les intempéries, le remettre en place au-dessus de la tête du transmetteur et serrer la vis.

A. Couvercle de protection contre les intempéries B. Écrou à molette

Guide condensé 27

Page 28

Guide condensé Mars 2020

18. Serrer l’écrou supérieur pour verrouiller l’écrou à molette (la tête du transmetteur peut être temporairement retirée pour libérer de la place pour les outils, le cas échéant) et le fixer en pliant la rondelle frein sur l’écrou.

A. Écrou supérieur

19. Câbler la jauge et la configurer en utilisant le logiciel Rosemount TankMaster WinSetup (voir le manuel de configuration du système Rosemount de téléjaugeage).

28 Jauge de niveau radar Rosemount 5900S

Page 29

Mars 2020 Guide condensé

5 Installation électrique

5.1 Câblage

Pour raccorder la jauge de niveau Rosemount 5900S :

Procédure

S’assurer que l’alimentation est coupée.

2. Retirer le couvercle du compartiment de câblage.

3. Acheminer les câbles par les presse-étoupe/conduits appropriés. Installer les câbles avec une boucle de drainage de sorte que la partie inférieure de la boucle soit sous l’entrée de câble.

4. Raccorder les câbles comme décrit dans Borniers.

5. S’assurer que le fil positif est raccordé à la borne marquée FB+ et que le fil négatif est raccordé à la borne marquée FB-.

6. Utiliser des bouchons métalliques pour sceller les orifices inutilisés.

Le couvercle du compartiment de câblage doit être serré jusqu’à

7. une butée mécanique (métal sur métal). S’assurer que le couvercle est serré à fond pour respecter les exigences antidéflagrantes et pour empêcher toute infiltration d’eau dans le compartiment de câblage.

8. Serrer le presse-étoupe/la conduite. Noter que des adaptateurs sont requis pour les presse-étoupe M20.

Remarque

Pour maintenir le niveau d’indice de protection spécifié, s’assurer que les joints toriques et les sièges sont en bon état avant de monter le couvercle. Les mêmes exigences s’appliquent aux entrées et sorties de câble (ou bouchons). Les câbles doivent être correctement fixés aux presse-étoupes.

Guide condensé 29

Page 30

Guide condensé Mars 2020

Illustration 5-1 : Compartiment de câblage

A. Presse-étoupes B. Vis de mise à la terre internes C. Bornes de signal et d’alimentation électrique

D. Vis de blocage (ATEX)

E. Vis de mise à la terre externe F. Couverture

30 Jauge de niveau radar Rosemount 5900S

Page 31

A A

Mars 2020 Guide condensé

5.2 Borniers

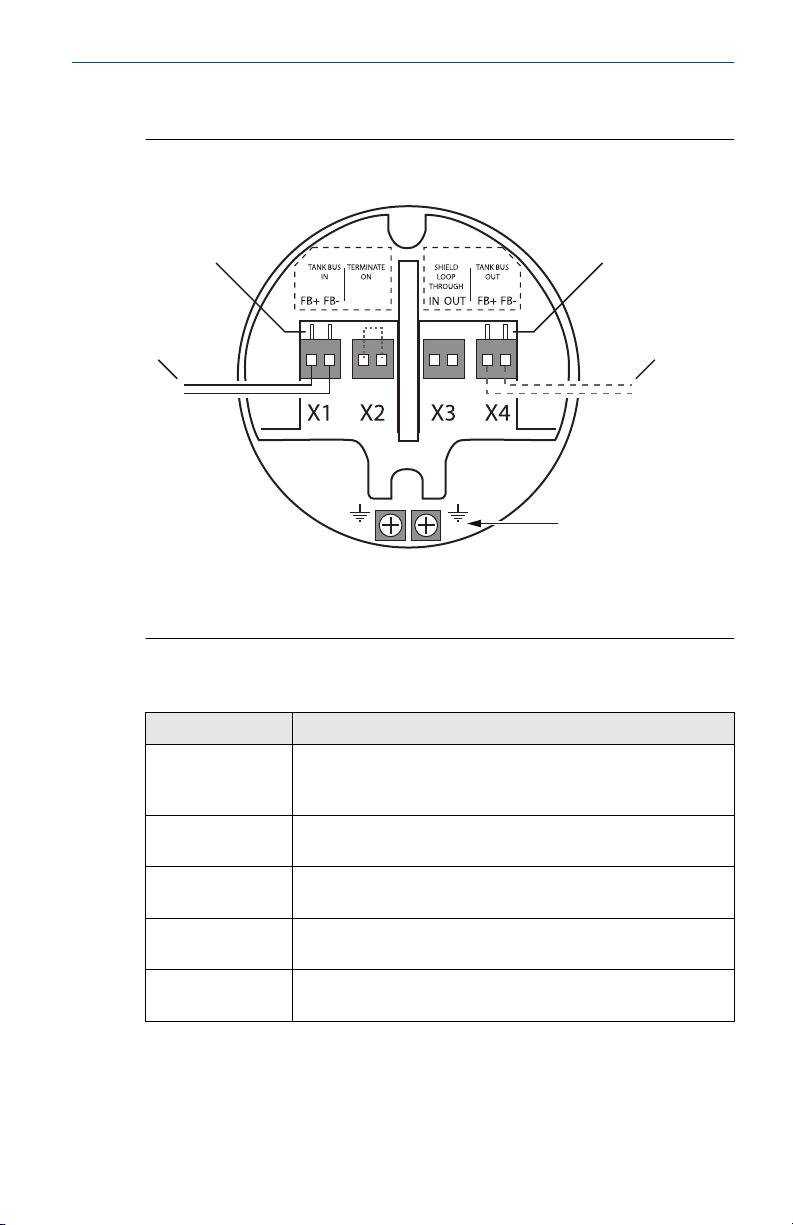

Illustration 5-2 : Compartiment de câblage de la jauge de niveau radar Rosemount 5900S

A. Bornes de test B. Bornes de masse, interne C. Bus de terrain

Tableau 5-1 : Raccordements du bornier pour la jauge de niveau radar Rosemount 5900S

Raccordement Description

X1 : Entrée Tankbus

X2 : Terminaison sur

X3 : En boucle blindée

X4 : Sortie de Tankbus

Bornes de test Bornes de test pour raccordement temporaire d’une interface

Entrée de Tankbus de sécurité intrinsèque, alimentation et communication (dérivation dans un système de bus de terrain FOUNDATION)

La terminaison de ligne intégrée est raccordée sur le Tankbus quand un cavalier est placé dans le bornier

Connecteur en série de blindage de câble (non mis à la terre)

Sortie de Tankbus raccordée à la borne X1 pour un raccordement en série optionnel à d’autres appareils

de communication

Guide condensé 31

Page 32

FB +

FB -

Guide condensé Mars 2020

5.2.1 Bornier avec bus deux en un

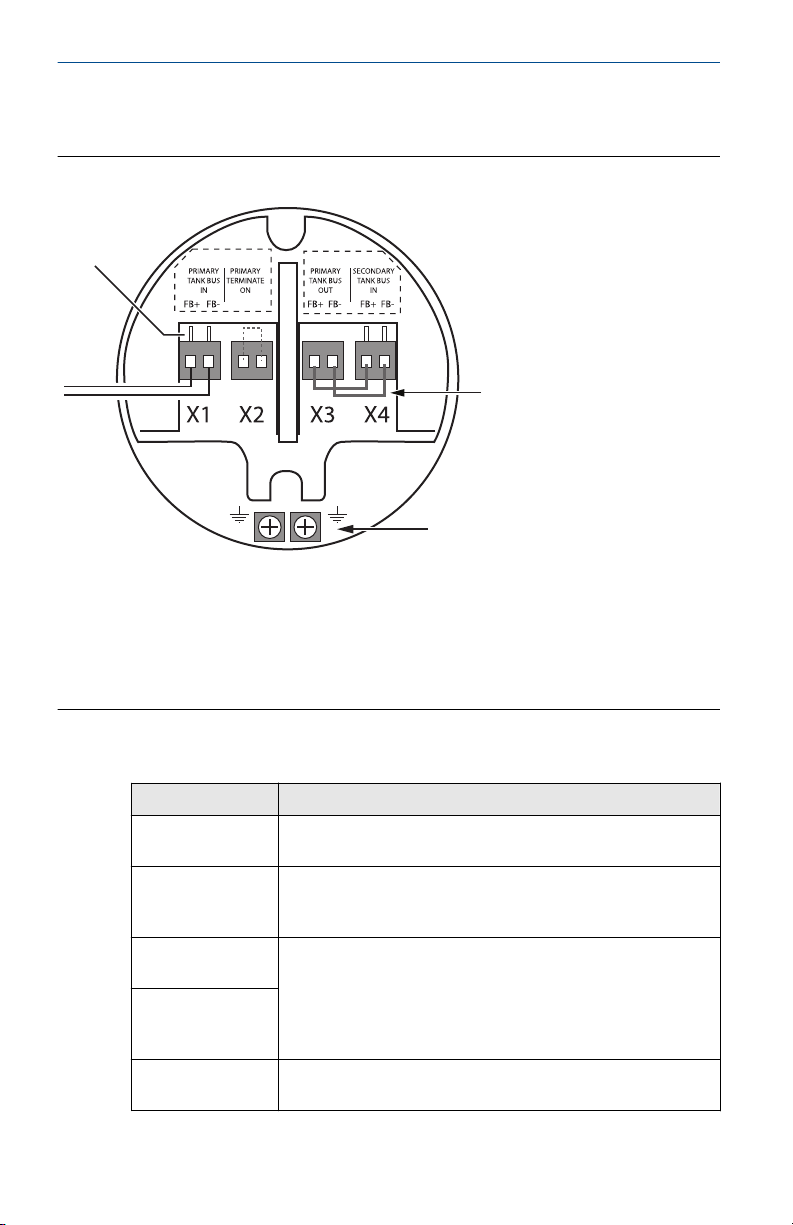

Illustration 5-3 : Version 2 en 1 du compartiment de câblage

A. Bornes de test

B. Bornes de masse, interne

C. Cavaliers entre les bornes X3 et X4

FB. Bus de terrain

Tableau 5-2 : Jauge de niveau radar Rosemount 5900S deux en un avec Tankbus simple

Raccordement Deux en un/Tankbus simple

X1 : Entrée de Tankbus primaire

X2 : Terminaison primaire sur

X3 : Sortie de Tankbus primaire

X4 : Entrée de Tankbus secondai-

32 Jauge de niveau radar Rosemount 5900S

Bornes de test Bornes de test pour raccordement temporaire d’une interface

Entrée Tankbus de sécurité intrinsèque, alimentation et communication

Terminaison pour Tankbus primaire. La terminaison de ligne intégrée est raccordée sur le Tankbus quand un cavalier est placé dans le bornier.

Cavaliers entre les bornes X3 et X4

de communication

Page 33

Mars 2020 Guide condensé

6 Configuration

6.1 Antenne parabolique et géométrie du bac

Les paramètres suivants sont utilisés pour la configuration de la géométrie du réservoir d’une jauge de niveau radar Rosemount 5900S avec une antenne parabolique :

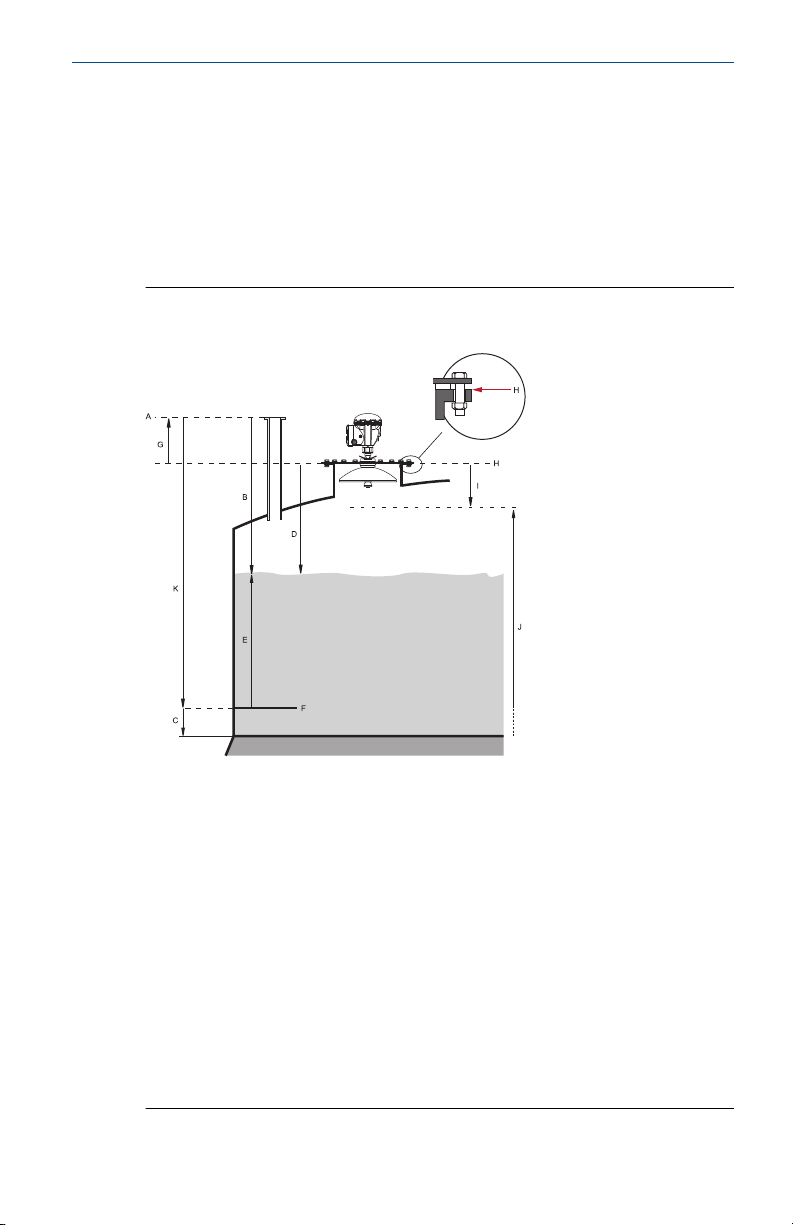

Illustration 6-1 : Paramètres de géométrie du bac pour le Rosemount 5900S

A. Point de référence du bac B. Distance du bac C. Décalage de niveau minimal (C) ; distance du niveau zéro au fond du bac

D. Distance

E. Niveau de produit F. Niveau zéro (point de niveau de trempage)

G. Distance de référence du bac (G) ; distance du point de référence du bac

au point de référence de la jauge

H. Point de référence de la jauge

I. Distance de maintien ; définit à quelle proximité des niveaux de point de

référence de jauge peuvent être mesurés

J. Plage de mesure

K. Hauteur de référence du bac (R) ; distance entre le point de référence du

bac et le niveau zéro

Guide condensé 33

Page 34

Guide condensé Mars 2020

6.2 Configuration à l’aide de WinSetup

Une jauge de niveau radar Rosemount 5900S est généralement installée en utilisant l’assistant d'installation du logiciel de configuration TankMaster WinSetup. Il est recommandé d’installer et de configurer le concentrateur système Rosemount 2460 et le concentrateur de terrain Rosemount 2410 avant les appareils de terrain tels que des jauges de niveau, des transmetteurs de température et de pression comme illustré dans

Illustration 6-2.

Il est important que la base de données du concentrateur de terrain Rosemount 2410 contienne toutes les informations stockées dans la base de données du concentrateur système Rosemount 2460. Cela garantit que les nouveaux appareils sont mappés sur les bacs corrects et que toutes les variables de bac sont correctement mises à jour et réparties.

Voir le manuel de configuration du système (Document n° 00809-0300-5100) pour plus d’informations.

34 Jauge de niveau radar Rosemount 5900S

Page 35

1. Communication

2. Préférences

3. Concentrateur système Rosemount 2460

4. Concentrateur de terrain Rosemount 2410

6. Bacs

7. Étalonnage

5. Jauge de niveau Rosemount 5900 et autres appareils de terrain

Rosemount 2460

Rosemount TankMaster

Rosemount 2410

Rosemount 2230

Rosemount 2240S

Rosemount 5900S

Mars 2020 Guide condensé

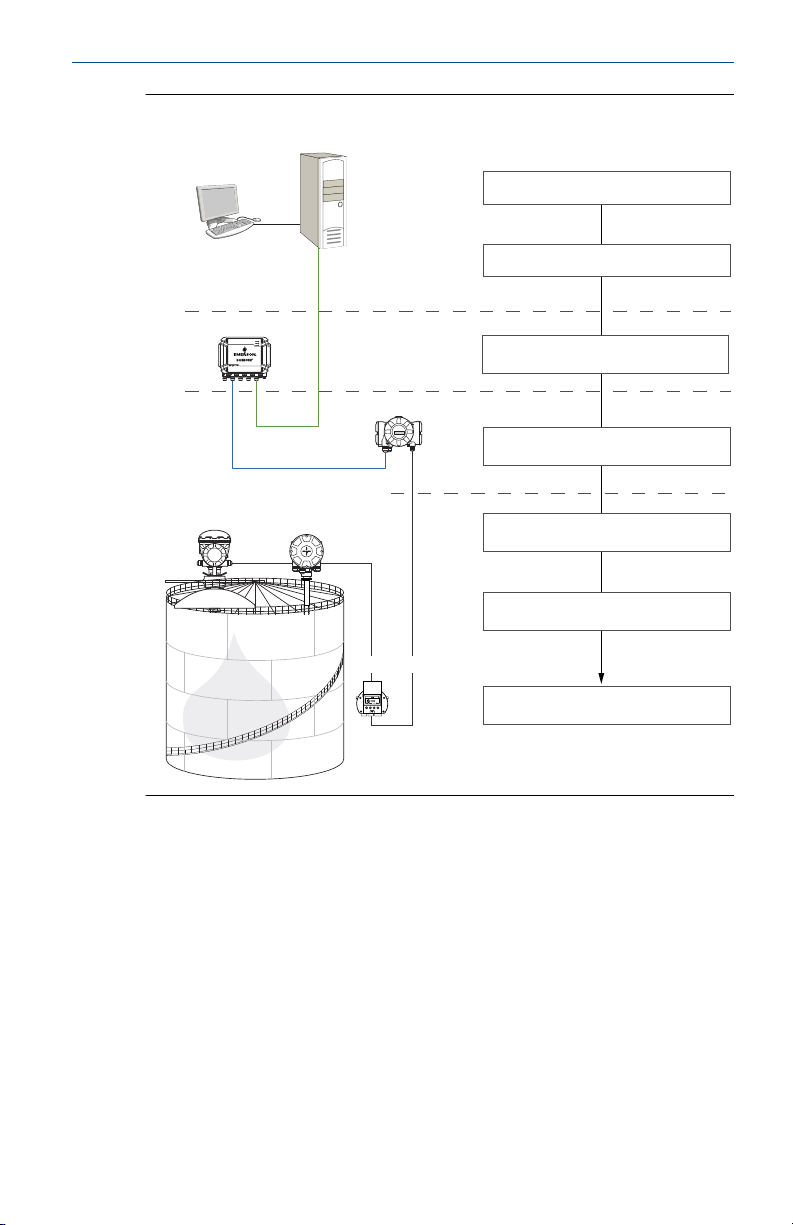

Illustration 6-2 : Procédure d'installation

Guide condensé 35

Page 36

Guide condensé Mars 2020

Configuration dans TankMaster WinSetup

Un appareil de terrain comme la jauge de niveau Rosemount 5900S est généralement installé dans le cadre de la procédure d’installation du concentrateur de terrain Rosemount 2410 dans TankMaster.

Une fois la jauge installée, cliquer sur l’option Properties (Propriétés) pour configurer l’appareil.

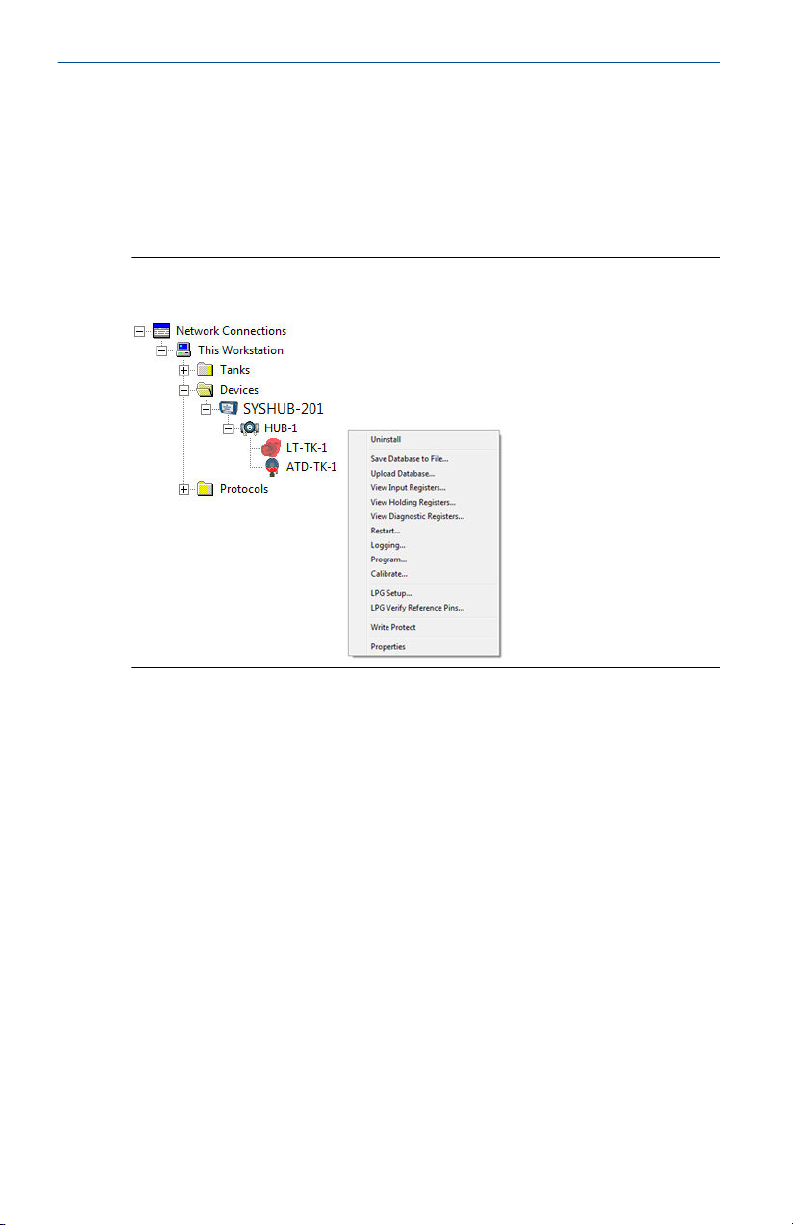

Illustration 6-3 : Espace de travail TankMaster WinSetup avec des appareils installés

36 Jauge de niveau radar Rosemount 5900S

Page 37

B D E

Mars 2020 Guide condensé

La fenêtre Properties (Propriétés) comprend des onglets pour les configurations de base et avancée.

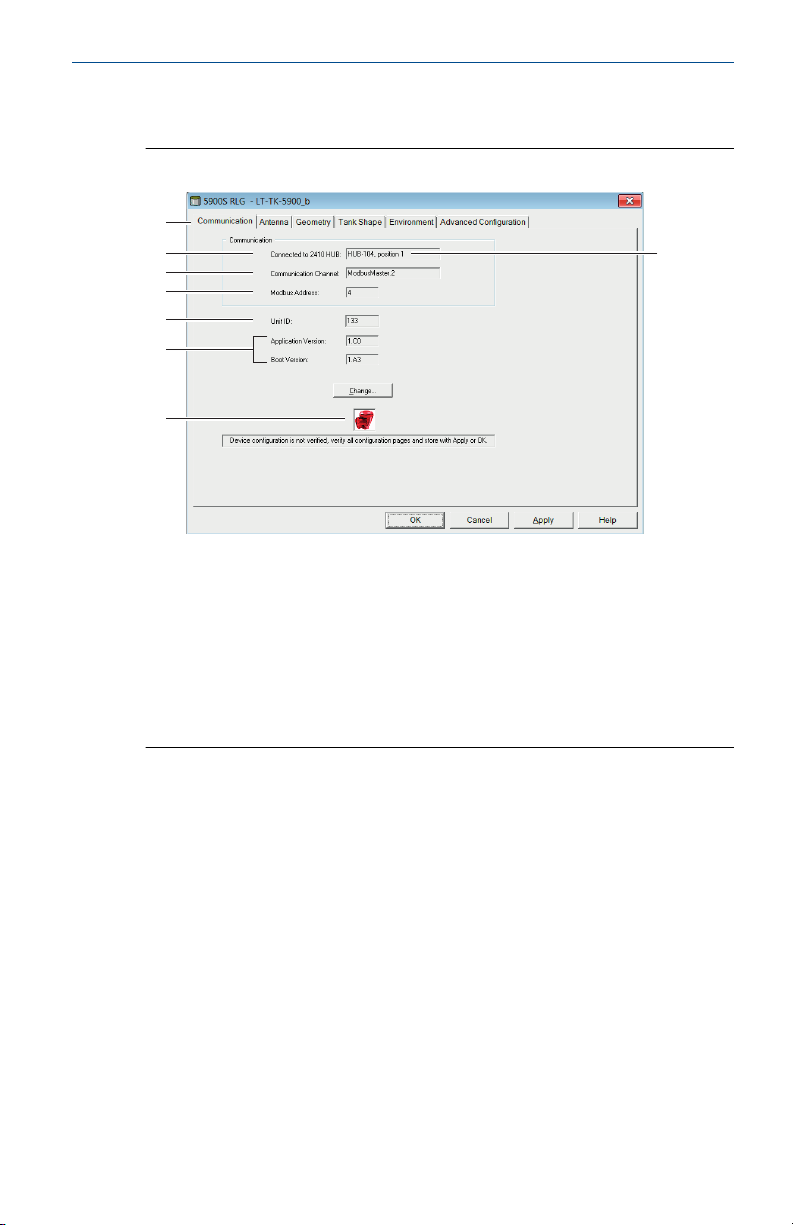

Illustration 6-4 : Fenêtre Properties (Propriétés)

A. Onglet pour les configurations de base et avancée B. Concentrateur de terrain auquel la jauge de niveau radar est connectée C. Emplacement dans la base de données du concentrateur de terrain

D. Canal de communication

E. Adresse Modbus

F. ID d’unité G. Versions d’application et de microprogramme de démarrage H. Une icône rouge indique que l’appareil n’est pas configuré

Voir le manuel de configuration du système (Document n ° 00809-0300-5100) pour plus d’informations.

Guide condensé 37

Page 38

Guide condensé Mars 2020

Configuration de base

La fenêtre Properties (Propriétés) comporte plusieurs onglets qui permettent de configurer l’appareil en vue d'obtenir des performances optimales. Les ongletsCommunication, Antenna (Antenne) et Geometry (Géométrie) couvrent la configuration de base de la jauge de niveau radar Rosemount 5900S.

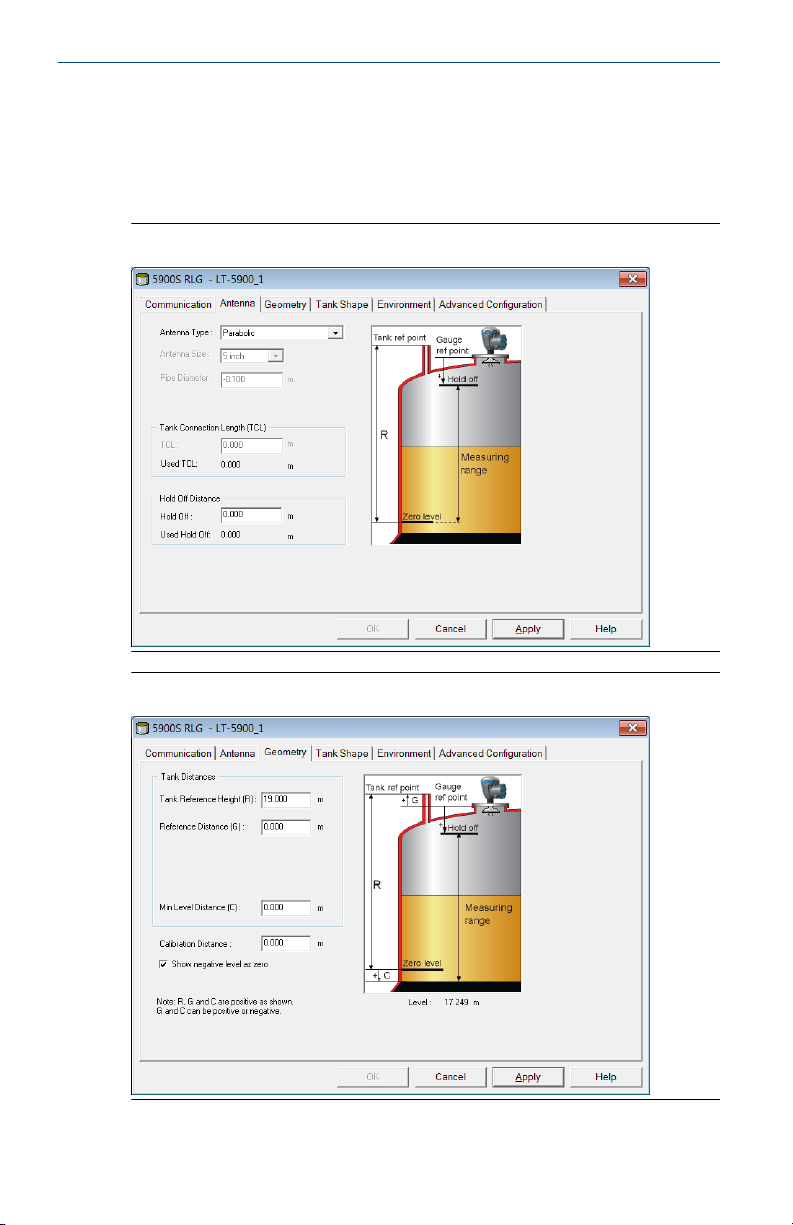

Illustration 6-5 : Configuration de l’antenne

Illustration 6-6 : Configuration de la géométrie du bac

38 Jauge de niveau radar Rosemount 5900S

Page 39

Mars 2020 Guide condensé

A Certifications du produit

Rév. 7.15

A.1 Informations relatives aux directives européennes

La version la plus récente de la déclaration de conformité UE est disponible sur Emerson.com/Rosemount.

A.2 Certification pour emplacement ordinaire

Conformément aux procédures standard, le transmetteur a été inspecté et testé afin de déterminer si sa conception satisfait aux exigences de base, aux niveaux électrique et mécanique et relativement à la protection contre l’incendie. Cette inspection a été effectuée par un laboratoire d’essais reconnu au niveau national (NRTL) accrédité par l’OSHA (Administration fédérale pour la sécurité et la santé au travail). Conforme aux normes FM 3810:2005 et CSA : C22.2 N° 1010.1.

A.3 Conformité aux normes de télécommunication

A.3.1 FCC

Cet appareil est conforme à la Partie 15C de la réglementation FCC. Son exploitation est soumise aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences et (2) il doit accepter toute interférence reçue, y compris les interférences susceptibles d'en altérer le fonctionnement.

Certificat : K8C5900

A.3.2 IC

Cet appareil est conforme à la norme RSS210-7. Certificat : 2827A-5900

A.3.3 Directive relative aux équipements radioélectriques (RED)

Cet appareil est conforme aux normes ETSI EN 302 372 et EN 62479. Directive UE 2014/53/UE. L'appareil doit être installé conformément aux exigences ETSI EN 302372.

A.4

Guide condensé 39

Marquage CE

Le produit est conforme à toutes les directives UE en vigueur (CEM, ATEX, LVD et RED). Basé sur les effets à faible émission des jauges (puissance inférieure à 0,1 mW) par rapport aux limites définies par la Rec. 1999/519/ CE ; aucune mesure supplémentaire nécessaire.

Page 40

Guide condensé Mars 2020

A.5 Installation de l’équipement en Amérique du Nord

Le Code national de l’électricité® des États-Unis (NEC) et le Code canadien de l’électricité (CCE) autorisent l’utilisation d’équipements marqués pour division dans des zones et d’équipements marqués pour zone dans des divisions.

Les marquages doivent être adaptés à la classification de la zone et à la classe de température et de gaz. Ces informations sont clairement définies dans les codes respectifs.

A.6 Amérique du Nord

A.6.1 I5 États-Unis Sécurité Intrinsèque

Certificat Normes

Marquages

Paramètres d’entités 30 V 300 mA 1,3 W 1,1 nF 1,5 µH

Paramètres FISCO 17,5 V 380 mA 5,32 W 1,1 nF 1,5 µH

Conditions spéciales pour une utilisation en toute sécurité (X) :

1. Le boîtier contient de l'aluminium et présente un risque potentiel d'inflammation sous l'effet d'un impact ou de frottements. En cas d'installation en tant qu'EPL Ga, bien faire attention lors de l'installation et de l'utilisation pour empêcher tout impact ou frottement.

FM 17US0030X FM classe 3600:2018, FM classe 3610:2018, FM clas-

se 3810:2005, ANSI/ISA 61010-1:2004, ANSI/NEMA 250:2003, ANSI/CEI 60529:2004, ANSI/UL 60079-0:2013 Ed 6, ANSI/UL 60079-11:2014 Ed 6.3, ANSI/UL 60079-26:2017 Ed 3

IS/I,II,III/1/ABCDEFG/T4 DIP/II,III/1/EFG/T5 CL 1 ZN 0 AEx ia IIC T4 Ga CL 1 ZN 0/1 AEx ib IIC T4 Ga/Gb Ta = -50 °C à 80 °C - 9240040-917 ; Modèle 4X ; IP66 ; IP67

Ii (lmax) Pi Ci Li

(Vmax)

2. Les surfaces non métalliques et la surface peinte du boîtier peuvent, dans certaines conditions extrêmes, générer une charge électrostatique susceptible de s'enflammer. Des mesures appropriées doivent être prises pour prévenir les décharges électrostatiques.

40 Jauge de niveau radar Rosemount 5900S

Page 41

Mars 2020 Guide condensé

3. Dans l’espace prévu sur la plaque signalétique, l’utilisateur devra marquer de manière indélébile le type de protection choisi pour l’installation considérée. Une fois transcrit, ne pas modifier le type de protection retenu.

4. En cas d'installation en tant qu'Ex ib Ga/Gb, les matériaux de la paroi de séparation séparant l'EPL Ga de l'EPL Gb sont conçus à partir de différents matériaux selon l'option d'antenne. Consultez le schéma de contrôle D9240040-917 pour le type de matériau de chaque antenne. Le matériau ne doit pas être soumis à des conditions environnementales susceptibles de nuire à la paroi de séparation.

5. Les températures maximales du procédé sont les suivantes :

Lorsque l'option n=joint du bac

PV ou QV Viton -15 °C à +180 °C

PK, FK, HK ou QK Kalrez -20 °C à +230 °C

PE ou QE EPDM -40 °C à +110 °C

PB ou QB BUNA-N -35 °C à +90 °C

PM, FF, HH ou QM FVMQ -60 °C à +155 °C

PF ou QF FEP -60 °C à +180 °C

Type de joint torique Plage de température

A.6.2 I6 Canada Sécurité intrinsèque

Certificat Normes

Marquages

FM17CA0016X CSA-C22.2 N° 25-2017

CSA-C22.2 N° 94-M91:1991 (R2011) CSA-C22.2 N° 1010-1:2004 (R2009) CSA-C22.2 N° 60529:2016 CSA-C22.2 N° 60079-0:2015 CSA-C22.2 N° 60079-11:2014 CSA-C22.2 N° 60079-26:2016

IS/I,II,III/1/ABCDEFG/T4 Ex ia IIC T4 Ga Ex ib IIC T4 Ga/Gb DIP/II,III/1/EFG/T5 Ta = -50 °C à 80 °C 9240040-917 Modèle 4X ; IP66 ; IP67

de service min/max

Guide condensé 41

Page 42

Guide condensé Mars 2020

(Vmax)

Paramètres d’entités 30 V 300 mA 1,3 W 1,1 nF 1,5 µH

Paramètres FISCO 17,5 V 380 mA 5,32 W 1,1 nF 1,5 µH

Ii (lmax) Pi Ci Li

Conditions spéciales pour une utilisation en toute sécurité (X) :

5. Les températures maximales du procédé sont les suivantes :

Lorsque l'option n=joint du bac

PV ou QV Viton -15 °C à +180 °C

PK, FK, HK ou QK Kalrez -20 °C à +230 °C

PE ou QE EPDM -40 °C à +110 °C

PB ou QB BUNA-N -35 °C à +90 °C

PM, FF, HH ou QM FVMQ -60 °C à +155 °C

PF ou QF FEP -60 °C à +180 °C

42 Jauge de niveau radar Rosemount 5900S

Type de joint torique Plage de température

de service min/max

Page 43

Mars 2020 Guide condensé

A.7 Europe

A.7.1 I1 ATEX Sécurité intrinsèque

Certificat Normes

FM09ATEX0057X EN CEI 60079-0:2018, EN 60079-11:2012, EN

60079-26:2015, EN 60529:1991+A1(2000)+A2(2013)

Marquages

II 1 G Ex ia IIC T4 Ga II 1/2 G Ex ib IIC T4 Ga/Gb Ta = -50 °C à 80 °C ; IP66, IP67

(Vmax)

Paramètres d’entités 30 V 300 mA 1,3 W 1,1 nF 1,5 µH

Paramètres FISCO 17,5 V 380 mA 5,32 W 1,1 nF 1,5 µH

Ii (lmax) Pi Ci Li

Conditions spéciales pour une utilisation en toute sécurité (X) :

5. Les températures maximales du procédé sont les suivantes :

Guide condensé 43

Page 44

Guide condensé Mars 2020

Lorsque l'option n=joint du bac

PV ou QV Viton -15 °C à +180 °C

PK, FK, HK ou QK Kalrez -20 °C à +230 °C

PE ou QE EPDM -40 °C à +110 °C

PB ou QB BUNA-N -35 °C à +90 °C

PM, FF, HH ou QM FVMQ -60 °C à +155 °C

PF ou QF FEP -60 °C à +180 °C

A.8 International

A.8.1 I7 IECEx Sécurité intrinsèque

Certificat Normes

Marquages

Paramètres d’entités 30 V 300 mA 1,3 W 1,1 nF 1,5 µH

Paramètres FISCO 17,5 V 380 mA 5,32 W 1,1 nF 1,5 µH

IECEx FMG 09.0009X CEI 60079-0:2017, CEI 60079-11:2011,

CEI 60079-26:2014 Ex ia IIC T4 Ga

Ex ib IIC T4 Ga/Gb Ta = -50 °C à +80 °C ; IP66, IP67

(Vmax)

Type de joint torique Plage de température

de service min/max

Ii (lmax) Pi Ci Li

Conditions spéciales pour une utilisation en toute sécurité (X) :

3. Dans l’espace prévu sur la plaque signalétique, l’utilisateur devra marquer de manière indélébile le type de protection choisi pour

44 Jauge de niveau radar Rosemount 5900S

Page 45

Mars 2020 Guide condensé

l’installation considérée. Une fois transcrit, ne pas modifier le type de protection retenu.

5. Les températures maximales du procédé sont les suivantes :

Lorsque l'option n=joint du bac

PV ou QV Viton -15 °C à +180 °C

PK, FK, HK ou QK Kalrez -20 °C à +230 °C

PE ou QE EPDM -40 °C à +110 °C

PB ou QB BUNA-N -35 °C à +90 °C

PM, FF, HH ou QM FVMQ -60 °C à +155 °C

PF ou QF FEP -60 °C à +180 °C

Type de joint torique Plage de température

A.9 Brésil

A.9.1 I2 INMETRO Sécurité intrinsèque

Certificat Normes

Marquages

Paramètres d’entités 30 V 300 mA 1,3 W 1,1 nF 1,5 µH

Paramètres FISCO 17,5 V 380 mA 5,32 W 1,1 nF 1,5 µH

UL-BR 17.0982X ABNT NBR CEI 60079-0:2013, 60079-11:2013,

60079-26:2016 Ex ia IIC T4 Ga/Gb

Tamb : -50 °C à + 80 °C IP66/IP67

Ii (lmax) Pi Ci Li

(Vmax)

de service min/max

Conditions spéciales pour une utilisation en toute sécurité (X) :

1. Voir le certificat pour les conditions spéciales.

Guide condensé 45

Page 46

Guide condensé Mars 2020

A.10 Chine

A.10.1 I3 Chine Sécurité intrinsèque

Certificat Normes Marquages

Paramètres d’entités 30 V 300 mA 1,3 W 1,1 nF 1,5 µH

Paramètres FISCO 17,5 V 380 mA 5,32 W 1,1 nF 1,5 µH

Conditions spéciales pour une utilisation en toute sécurité (X) :

1. Voir le certificat pour les conditions spéciales.

GYJ16.1251X GB 3836.1 - 2010, GB 3836.4 - 2010, GB 3836.20 - 2010 Ex ia IIC T4 Ga

Ii (lmax) Pi Ci Li

(Vmax)

A.11 Règlements techniques de l’Union douanière (EAC)

A.11.1 IM EAC Sécurité intrinsèque

Certificat Marquages

Paramètres d’entités 30 V 300 mA 1,3 W 1,1 nF 1,5 µH

Paramètres FISCO 17,5 V 380 mA 5,32 W 1,1 nF 1,5 µH

RU C-SE.AA87.B.00346 Ga/Gb Ex ia IIC T4 X

Tamb : -50 °C à + 80 °C IP66/IP67

Ii (lmax) Pi Ci Li

(Vmax)

Conditions spéciales pour une utilisation en toute sécurité (X) :

1. Voir le certificat pour les conditions spéciales.

A.12

Japon

A.12.1 I4 Japon Sécurité intrinsèque

Certificat Marquages

46 Jauge de niveau radar Rosemount 5900S

CML 17JPN2301X Ex ia IIC T4 Ga/Gb

-50 °C ≤ Ta ≤ +80 °C

Page 47

Mars 2020 Guide condensé

Paramètres d’entités 30 V 300 mA 1,3 W 1,1 nF 1,5 µH

Paramètres FISCO 17,5 V 380 mA 5,32 W 1,1 nF 1,5 µH

Conditions spéciales pour une utilisation en toute sécurité (X) :

1. Voir le certificat pour les conditions spéciales.

(Vmax)

A.13 République de Corée

A.13.1 IP Corée Sécurité intrinsèque

Certificat Marquages

Paramètres d’entités 30 V 300 mA 1,3 W 1,1 nF 1,5 µH

Paramètres FISCO 17,5 V 380 mA 5,32 W 1,1 nF 1,5 µH

Conditions spéciales pour une utilisation en toute sécurité (X) :

1. Voir le certificat pour les conditions spéciales.

14-KB4BO-0573X Ex ia IIC T4 Ga/Gb

(-50 °C ≤ Ta ≤ +80 °C)

(Vmax)

Ii (lmax) Pi Ci Li

A.14

Certifications complémentaires

A.14.1 Certification de sécurité fonctionnelle (SIS)

3 Sécurité fonctionnelle

Certificat

Normes

ROS 1312032 C001 Option SIL 3 2 en 1 (1oo2) (relais SIS)

CEI 61508:2010 Parties 1-7

S Sécurité fonctionnelle

Certificat

Normes Certificat

Guide condensé 47

ROS 1312032 C004 Option SIL 2 1 en 1 (1oo1), avec relais de 4-20 mA ou

K1/K2 CEI 61508:2010 Parties 1-7 ROS 1312032 C005

Option SIL 2 2 en 1 (1oo1), avec relais de 4-20 mA ou K1/K2

Page 48

Guide condensé Mars 2020

Normes

CEI 61508:2010 Parties 1-7

A.14.2 Certification allemande WHG (DIBt)

Certificat

Z-65.16-500

A.14.3 Certification de protection antidébordement de Belgique (Vlarem)

Certificat

99/H031/13072201

A.14.4 Inde Sécurité intrinsèque

Certificat Marquages

P349859/1 Ex ia IIC Ga/Gb

A.15 Certifications de comptage transactionnel

Comptage transactionnel d'Australie

Certificat Normes

Comptage transactionnel de Belgique

Certificat BMS

N° 5/1/7 Réglementation 60 : Réglementations nationales en

matière de mesure 1999

NR. P6.0.014.02-B-16

Comptage transactionnel de Bulgarie

Institut bulgare de métrologie

Comptage transactionnel de Chine

Approbation de modèle de CPA

Certificat

Comptage transactionnel de Croatie

Certificat

Comptage transactionnel de République tchèque

Certificat

Comptage transactionnel d'Estonie

Certificat

48 Jauge de niveau radar Rosemount 5900S

2012-L134

558-02-01_01-15-2

0111-CS-C022-10

TJA 6.13-3_15.09.11

18.10.5106.1

Page 49

Mars 2020 Guide condensé

Comptage transactionnel de France

Certificat

N° LNE-24609

Comptage transactionnel d'Allemagne

Certificat

PTB-1.5-4058175

Comptage transactionnel d'Inde

Certificat

IND/13/12/191

Comptage transactionnel d'Indonésie

Certificat

DITJEN MIGAS CT approbation 26.10.2010

Comptage transactionnel d'Italie

Certificat

183349 (système Raptor)

Comptage transactionnel de Kazakhstan

Approbation de modèle de GOST :

Certificat

KZ.02.02.06177-2018 N° 14983 (5900) KZ.02.02.04018-2014 N° 10790 (système)

Comptage transactionnel de Malaisie

Certificat

ATS 09-11

Comptage transactionnel des Pays-Bas

Certificat NMI

TC7982

Comptage transactionnel de Norvège

Certificat

N° N-11-7146

Comptage transactionnel de Pologne

Certificat

ZT-7 2013

Comptage transactionnel de Portugal

Certificat

P12_101.12_31

Comptage transactionnel de Russie

Approbation de modèle de GOST :

Guide condensé 49

Page 50

Guide condensé Mars 2020

Certificat

Comptage transactionnel de Serbie

Certificat

Comptage transactionnel d'Afrique du Sud

Certificat

Comptage transactionnel de Suisse

Certificat

Comptage transactionnel OIML

Certificat

SE.C.29.639.A N° 66902 (5900)

393-7_0-01-2088

SAEx S11-065

Zulassungszertifikat CH-L-11127-01

R85-2008-SE-11.01

A.16 Certifications du Rosemount 2051

Extrait de la révision des certifications du modèle 2051 de Rosemount : 1.13

A.16.1 Amérique du Nord

IE USA FISCO

Certificat Normes

Marquages

FM16US0231X FM Classe 3600 – 2011, FM Classe 3610 – 2010, FM

Classe 3611 – 2004, FM Classe 3810 – 2005 SI CL I, DIV 1, GP A, B, C, D si le câblage est effectué con-

formément au schéma Rosemount 02051-1009 (-50 °C ≤ Ta ≤ +60 °C) ; type 4x

Conditions spéciales pour une utilisation en toute sécurité (X) :

1. Le boîtier du transmetteur 2051 contient de l’aluminium et présente un risque potentiel d’inflammation sous l’effet de chocs ou de frottements. Faire preuve de vigilance lors de l’installation et de l’utilisation pour empêcher tout choc ou frottement.

IF Canada Sécurité intrinsèque

Certificat Normes

50 Jauge de niveau radar Rosemount 5900S

2041384 Norme CSA C22.2 N° 142 - M1987, norme CSA C22.2 N

° 213-M1987, norme CSA C22.2 N° 157-92, ANSI/ISA

12.27.01 - 2003, CAN/CSA-E60079-0:07, CAN/CSAE60079-11:02

Page 51

Mars 2020 Guide condensé

Marquages

A.16.2 Europe

IA ATEX FISCO

Certificat Normes Marquages

Ui Ii Pi Ci Li

Paramètres FISCO

Conditions spéciales pour une utilisation en toute sécurité (X) :

1. Si l’appareil est équipé d’un parasurtenseur de 90 V en option, il n’est

2. Le boîtier peut être en alliage d’aluminium enduit d’une peinture de

Sécurité intrinsèque en zone de Classe I, Division 1, Groupes A, B, C et D si le câblage est effectué conformément au schéma Rosemount 02051-1008. Ex ia IIC T3C. Joint unique. Boîtier Type 4X

Baseefa08ATEX0129X EN60079-0:2012+A11:2013, EN60079-11:2012

II 1 G Ex ia IIC T4 Ga, (-60 °C ≤ Ta ≤ +60 °C)

17,5 V 380 mA 5,32 W 0 µF 0 mH

pas en mesure de résister au test d’isolation de la terre de 500 V. Cela doit être pris en compte lors de l’installation.

protection à base de polyuréthane. Il convient toutefois de prendre des précautions pour le protéger des chocs et de l’abrasion s’il est installé dans une zone 0.

A.16.3 International

IG IECEx FISCO

Certificat Normes Marquages

Ui Ii Pi Ci Li

Paramètres FISCO

Conditions spéciales pour une utilisation en toute sécurité (X) :

1. Si l’appareil est équipé d’un parasurtenseur de 90 V en option, il n’est pas en mesure de résister au test d’isolation de la terre de 500 V. Cela doit être pris en compte lors de l’installation.

Guide condensé 51

IECExBAS08.0045X CEI60079-0:2011, CEI60079-11:2011 Ex ia IIC T4 Ga (-60°C ≤ Ta ≤ +60°C)

17,5 V 380 mA 5,32 W 0 nF 0 µH

Page 52

Guide condensé Mars 2020

2. Le boîtier peut être en alliage d’aluminium enduit d’une peinture de protection à base de polyuréthane. Il convient toutefois de prendre des précautions pour le protéger des chocs et de l’abrasion s’il est installé dans une zone 0.

3. Cet appareil contient des membranes à paroi fine. L’installation, la maintenance et l’utilisation doivent tenir compte de l’environnement auquel les membranes sont soumises. Les instructions du fabricant concernant l’installation et la maintenance doivent être observées minutieusement pour assurer la sûreté de fonctionnement de l’appareil au cours de sa durée d’utilisation prévue.

52 Jauge de niveau radar Rosemount 5900S

Page 53

Mars 2020 Guide condensé

Guide condensé 53

Page 54

Guide condensé Mars 2020

54 Jauge de niveau radar Rosemount 5900S

Page 55

Mars 2020 Guide condensé

Guide condensé 55

Page 56

Emerson Process Management

14, rue Edison B. P. 21 F — 69671 Bron Cedex France

(33) 4 72 15 98 00 (33) 4 72 15 98 99

www.emersonprocess.fr

*00825-0103-5900*

00825-0103-5900, Rev. AA

Emerson Process Management AG

Blegistrasse 21 CH-6341 Baar Suisse

(41) 41 768 61 11 (41) 41 761 87 40 [email protected]

www.emersonprocess.ch

Guide condensé

Mars 2020

Siège social international et bureau régional pour l’Europe

Emerson Process Management Box 150 (Adresse de visite : Layoutvägen 1) SE-435 23 Mölnlycke Suède

+46 31 337 00 00 +46 31 25 30 22 [email protected]

Bureau régional pour l’Amérique latine

Emerson Process Management 1300 Concord Terrace, Suite 400 Sunrise, FL 33323, États-Unis

+1 954 846 5030 +1 954 846 5121 RFQ.RMD-

[email protected]

Linkedin.com/company/Emerson-

Automation-Solutions

Twitter.com/Rosemount_News Facebook.com/Rosemount Youtube.com/user/

RosemountMeasurement

Emerson Process Management nv/sa

De Kleetlaan, 4 B-1831 Diegem Belgique

(32) 2 716 7711 (32) 2 725 83 00

www.emersonprocess.be

Bureau régional pour le Moyen-Orient et l’Afrique

Emerson Process Management Emerson FZE P.O. Box 17033 Jebel Ali Free Zone - South 2 Dubaï, Émirats arabes unis

+971 4 8118100 +971 4 8865465 [email protected]

Les conditions générales de vente d’Emerson sont disponibles sur demande. Le logo Emerson est une marque de commerce et une marque de service d’Emerson Electric Co. Rosemount est une marque de l’une des sociétés du groupe Emerson. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.
