Rosemount™ 405

Élément primaire compact

Guide condensé

00825-0103-4810, Rev HB

Février 2022

Guide condensé Février 2022

Informations de sécurité

REMARQUER

Ce guide fournit les recommandations d’installation de base pour le transmetteur Rosemount 405. Il
ne fournit pas d’instructions concernant la configuration, le diagnostic, la maintenance, les
réparations, le dépannage et les installations antidéflagrantes ou de sécurité intrinsèque (SI). Voir le

manuel de référence du transmetteur Rosemount 405 pour plus d’informations.

Si l’élément primaire Rosemount 405 a été commandé assemblé à un transmetteur Rosemount
3051S, le nouvel ensemble constitue le débitmètre compact Rosemount 3051SFC. Voir le guide de

démarrage rapide Rosemount 3051S pour des informations sur la configuration et les certifications

pour les utilisations en zones dangereuses.
Si l’élément primaire Rosemount 405 a été commandé assemblé à un transmetteur multi-

paramètre Rosemount 3051S, le nouvel ensemble constitue le débitmètre compact Rosemount
3051SFC. Voir le guide de démarrage rapide Rosemount 3051SMV pour des informations sur la
configuration et les certifications pour les utilisations en zones dangereuses.

Pour garantir un fonctionnement correct, télécharger la version la plus récente du logiciel Engineering

Assistant à l’adresse suivante.

ATTENTION

Les fuites de procédé peuvent provoquer des blessures graves, voire mortelles.
Pour éviter les fuites de procédé, n’utiliser que le joint d’étanchéité et le joint torique conçus pour

assurer l’étanchéité avec l’adaptateur de bride correspondant.

ATTENTION

Accès physique

Tout personnel non autorisé peut potentiellement causer des dommages importants à l’équipement
et/ou configurer incorrectement les équipements des utilisateurs finaux. Cela peut être intentionnel
ou involontaire et doit être évité.

La sécurité physique est un élément important de tout programme de sécurité et est fondamentale
pour la protection du système. Limiter l’accès physique au personnel non-autorisé pour protéger les
équipements des utilisateurs finaux. Cela s’applique à tous les systèmes utilisés au sein de l’installation.

Table des matières

Emplacement de l’élément primaire............................................................................................ 3

Orientation de l’élément primaire................................................................................................ 6

Installation de l’élément primaire...............................................................................................13

Certifications du produit............................................................................................................ 16

2 Emerson.com/Rosemount

Février 2022 Guide condensé

1 Emplacement de l’élément primaire

Installer le modèle Rosemount 405 à l’emplacement approprié dans la
conduite afin d’éviter toute imprécision du mesurage due aux perturbations
de l’écoulement.

REMARQUER

Consulter un représentant d’Emerson pour tout autre type de perturbation
ne figurant pas dans ce tableau.

Tableau 1-1 : Conditions requises de longueurs droites Rosemount 405C

Bêta 0,40 0,50 0,65

Côté amont
(entrée) de
l’élément pri­maire

Côté aval (sortie) de l’élément primaire 2 2 2

Élément convergent 2 2 2

Coude à 90° ou té simples 2 2 2

Au moins deux coudes à 90°
dans le même plan

Au moins deux coudes à 90°
dans un plan diffèrent

Jusqu’à des tourbillons avec
un angle de 10°

Vanne papillon (ouverte de
75 % à 100 %)

2 2 2

2 2 2

2 2 2

2 5 5

Tableau 1-2 : Conditions requises de longueurs droites Rosemount 405P

Bêta 0,40 0,50 0,65

Côté amont
(entrée) de
l’élément pri­maire

Côté aval (sortie) de l’élément primaire 6 6 7

Guide condensé 3

Élément convergent 5 8 12

Coude à 90° ou té simples 16 22 44

Au moins deux coudes à 90°
dans le même plan

Au moins deux coudes à 90°
dans un plan diffèrent

Élément divergent 12 20 28

Vanne à boule ou vanne à
guillotine complètement ou­verte

10 18 44

50 75 60

12 12 18

Guide condensé Février 2022

Tableau 1-3 : Conditions requises de longueur droite Rosemount 405A

Sans tranquilliseur Sans tranquilliseur

Tube de Pitot moyenné

En amont
(orifice
d’entrée)
de l’élé­ment pri­maire

Côté aval (sortie) de l’élément primaire 4 4 4 4

(1) Utiliser un tranquilliseur pour réduire la longueur droite minimale.
(2) « Dans le plan » signifie que l’élément primaire Rosemount 405 se trouve dans le même plan

que le coude. « Hors du plan » signifie que la barre est perpendiculaire au plan du coude en
amont. Voir Illustration 1-1.

Annubar™ - Sonde de
taille 1

Élément convergent 12 12 8 4

Élément divergent 18 18 8 4

Coude à 90° ou té simples 8 10 8 4

Au moins deux coudes à
90° dans le même plan

Au moins deux coudes à
90° dans un plan diffèrent

Vanne papillon (ouverte à
75-100 %)

Vanne à boule ou vanne à
guillotine complètement
ouverte

Dans le
plan

11 16 8 4

23 28 8 4

30 30 8 4

8 10 8 4

Hors du

(2)

plan

(2)

À partir de
la pertur­bation

(1)

À partir du
tranquilli­seur

Remarque

Les longueurs recommandées sont représentées en nombre de diamètres de
tuyauterie. Si des longueurs droites plus longues sont disponibles, placer le
modèle Rosemount 405 de sorte que 80 % de la longueur droite soit en
amont et 20 % en aval. Des tranquilliseurs peuvent être utilisés pour réduire
les longueurs droites requises et améliorer les performances.

4 Emerson.com/Rosemount

Février 2022 Guide condensé

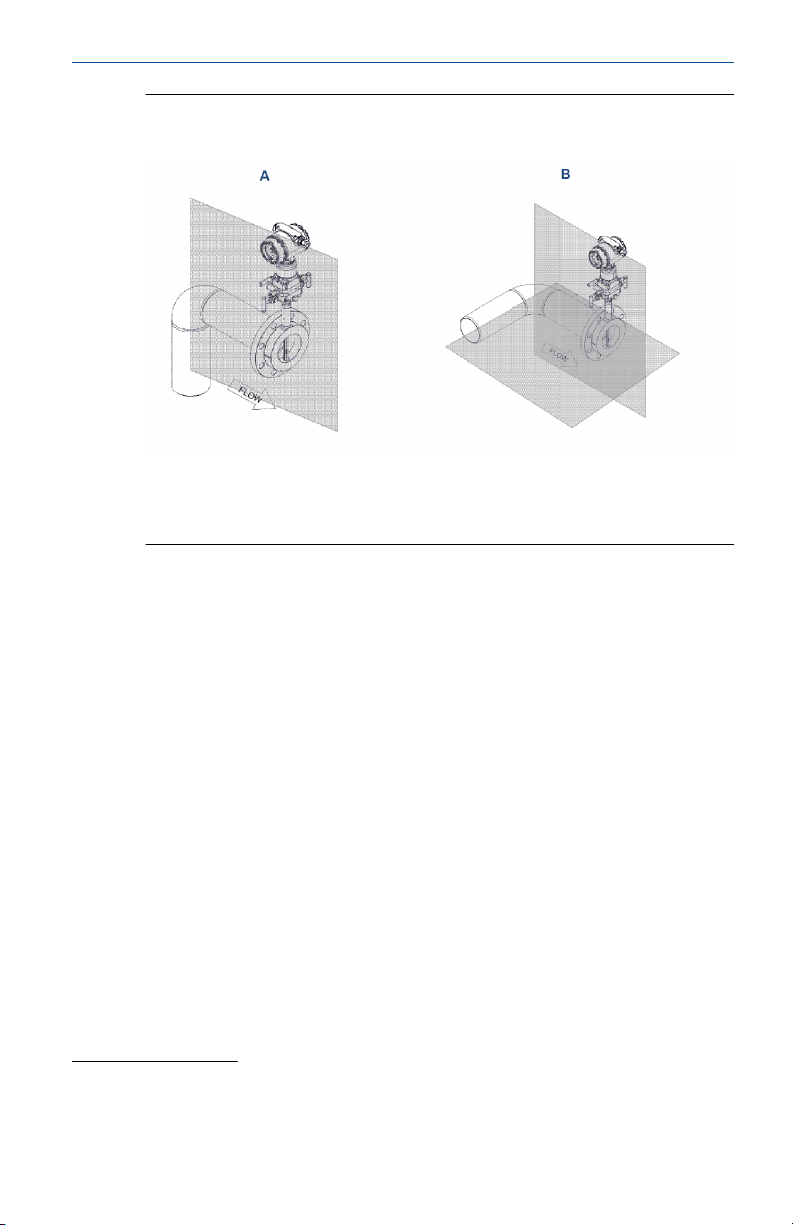

Illustration 1-1 : Débitmètre compact à sonde Annubar dans le plan et
hors du plan

La figure ne décrit que les orientations dans le plan et hors du plan.

A. Dans le plan
B. Hors du plan

1.1 Limites de vibration des produits Rosemount 405

Conforme aux exigences de la norme CEI 61298-3 (2008) pour
transmetteurs in situ en application standard ou conduites à bas niveau de
vibration (test de la bande de fréquences 10 à 1 000 Hz, déplacement crête à
crête 0,15 mm , amplitude d’accélération de 20 m/s2 ).

Le transmetteur ne doit pas peser plus de 4,45 kg et mesurer plus de
218 mm.

(1)

(1)

Le boîtier de température en acier inoxydable n’est pas recommandé avec la
technologie d’élément primaire A dans les applications avec des vibrations
mécaniques.

Guide condensé 5

45°

45°

30°

A A

Guide condensé Février 2022

2 Orientation de l’élément primaire

L’élément primaire peut être installé dans n’importe quelle position autour
de la circonférence de la conduite dès lors que les évents sont placés
correctement pour les opérations de dégazage ou de décharge. Les résultats
optimaux pour les applications sur liquide ou sur vapeur sont obtenus quand
le débit est ascendant.

Liquide - Rosemount 405C, 405P et 405A

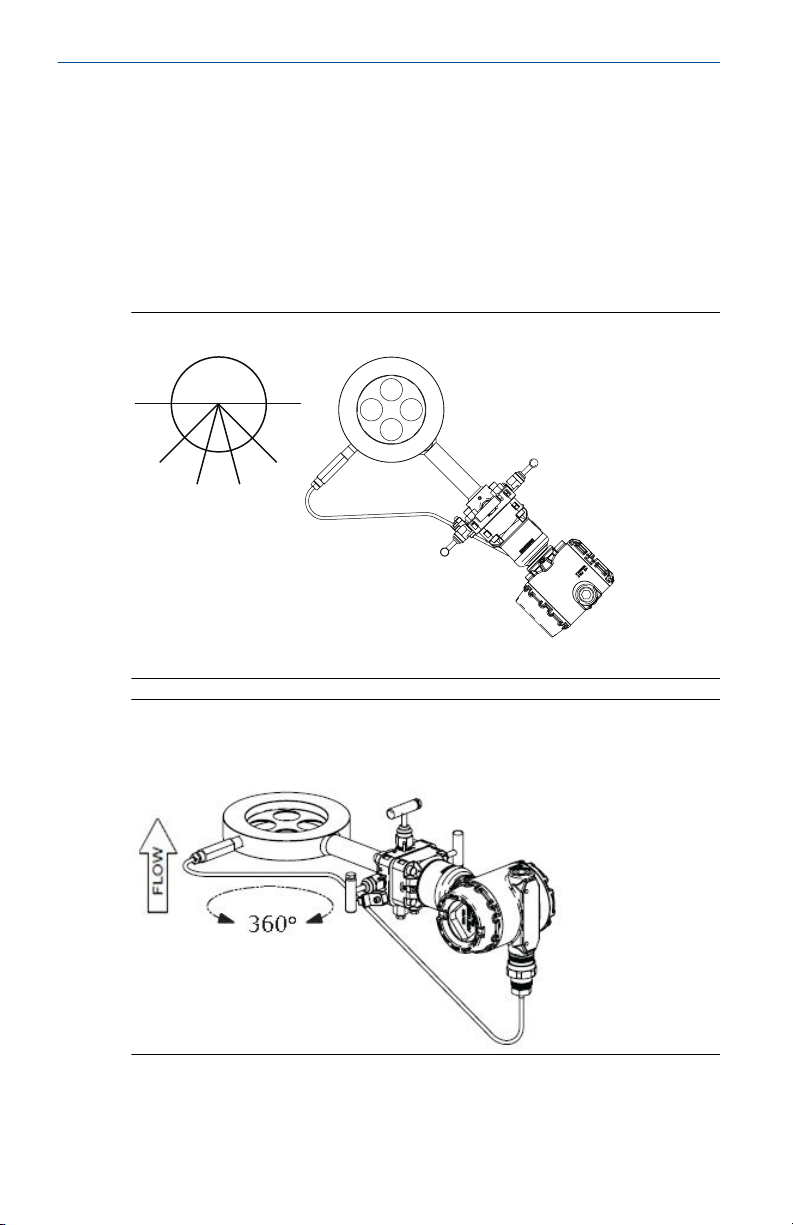

Illustration 2-1 : Montage intégré : liquide horizontal

A. Zone recommandée de 30°

Illustration 2-2 : Montage intégré : liquide vertical

6 Emerson.com/Rosemount

Février 2022 Guide condensé

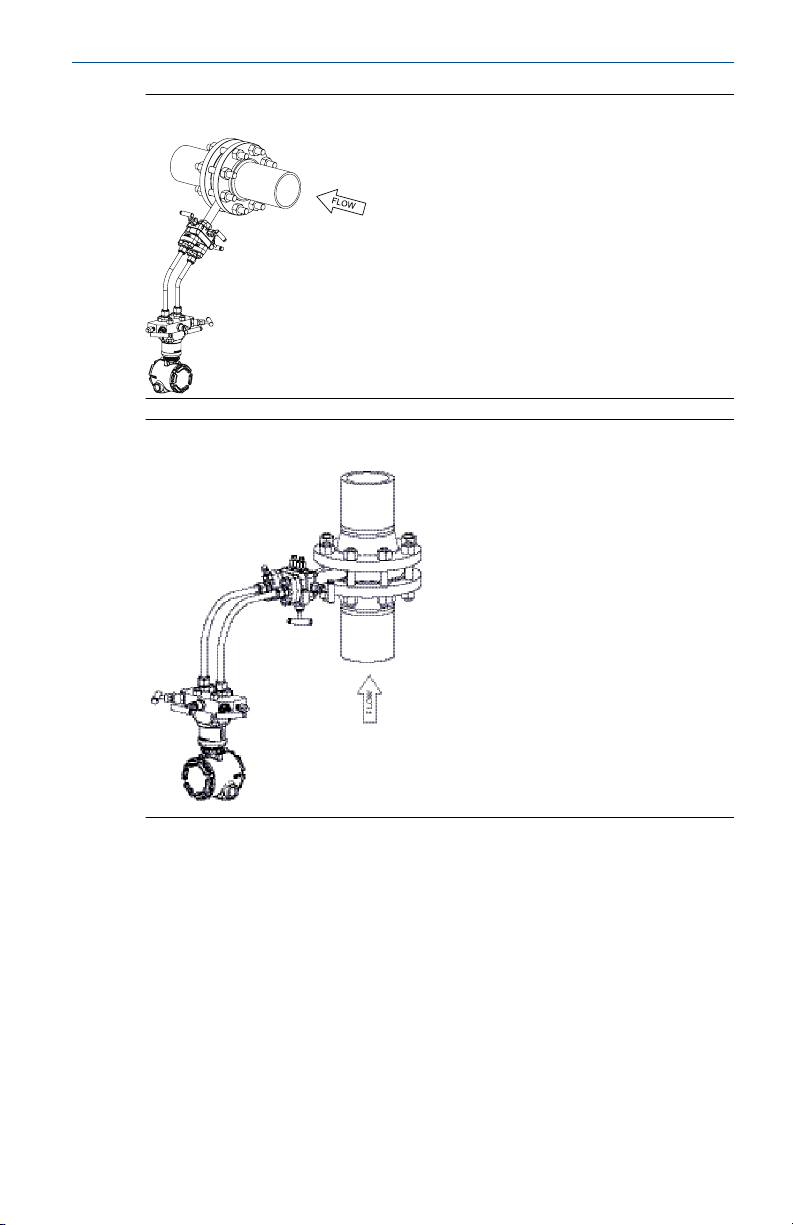

Illustration 2-3 : Montage déporté : liquide horizontal

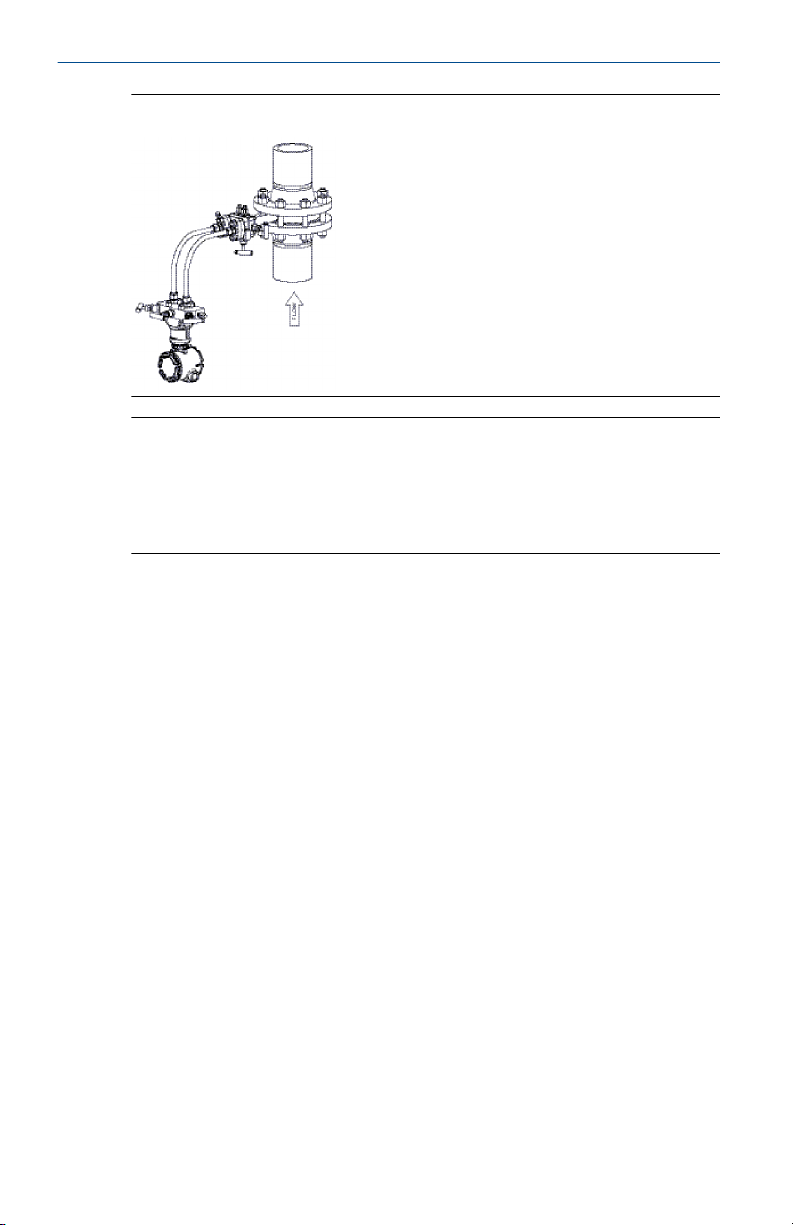

Illustration 2-4 : Montage déporté : liquide vertical

Guide condensé 7

45°

45°

A

360°

Flow

Guide condensé Février 2022

Gaz - Rosemount 405C, 405P et 405A

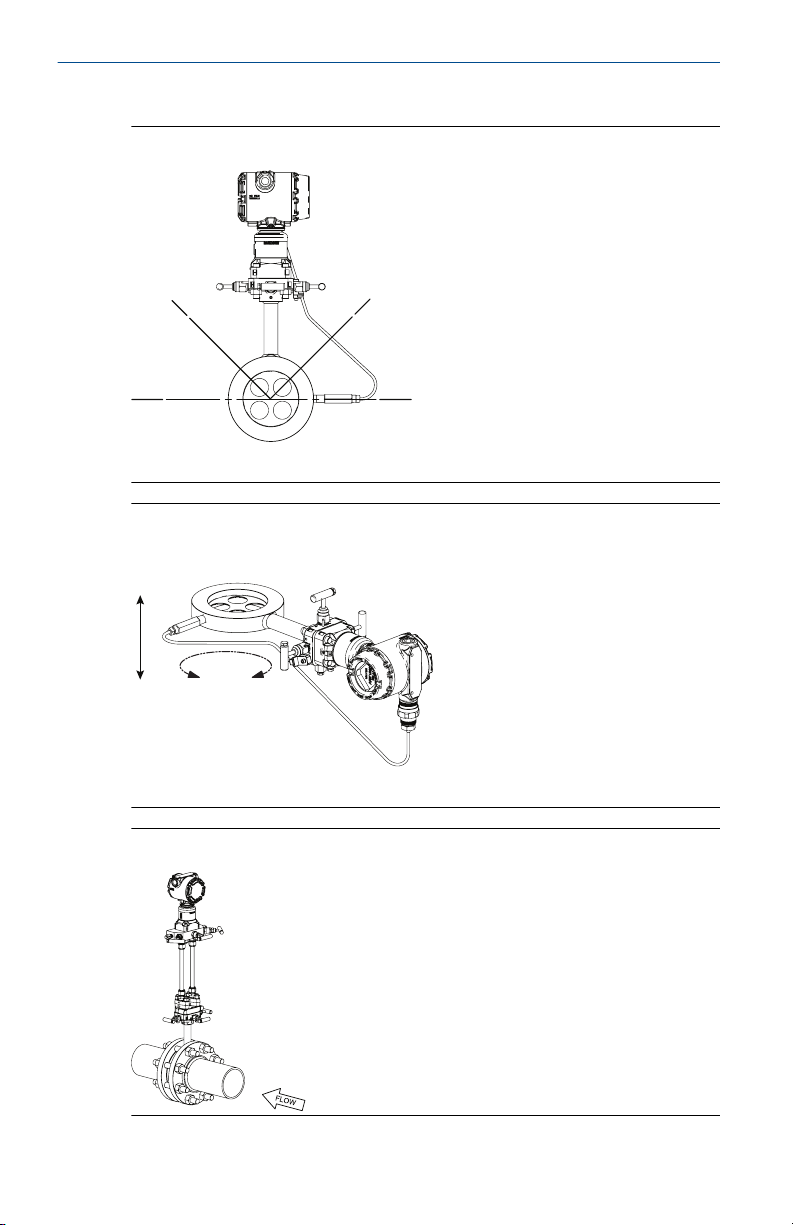

Illustration 2-5 : Montage intégré : gaz horizontal

A. Zone recommandée de 45°

Illustration 2-6 : Montage intégré : gaz vertical

A. Zone recommandée de 90°

Illustration 2-7 : Montage déporté : gaz horizontal

8 Emerson.com/Rosemount

FLOW

45°

45°

30°

A A

Février 2022 Guide condensé

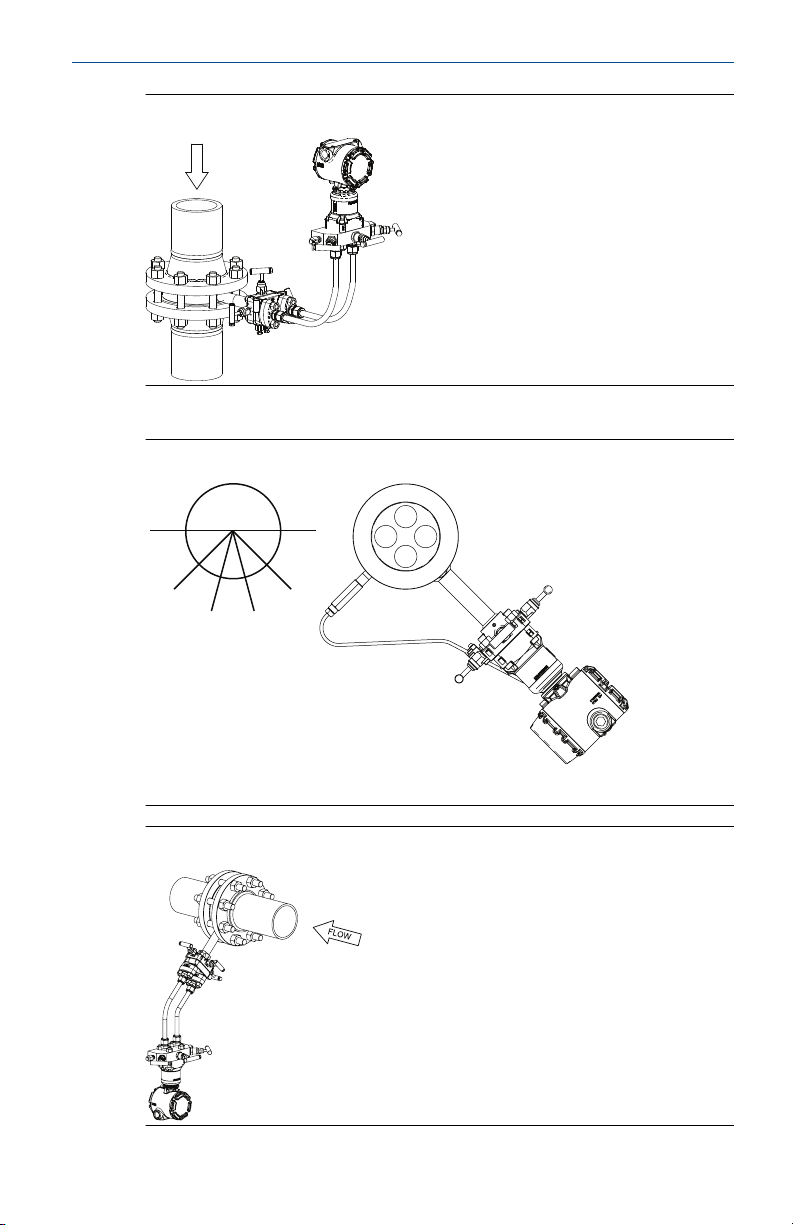

Illustration 2-8 : Montage déporté : gaz vertical

Vapeur - Rosemount 405C, 405P et 405A

Illustration 2-9 : Montage intégré : vapeur horizontale

A. Zone recommandée de 30°

Illustration 2-10 : Montage déporté : vapeur horizontale

Guide condensé 9

Guide condensé Février 2022

Illustration 2-11 : Montage déporté : vapeur verticale

Remarque

Pour le modèle Rosemount 405A utilisé dans des applications sur vapeur,
avec des relevés de pression différentielle aussi faible que 0,75 inH2O dans
des lignes horizontales, il est recommandé d’installer l’élément primaire/
débitmètre sur le montage sur le dessus de la tuyauterie pour la
configuration sur vapeur.

2.1 Montage sur le dessus de la tuyauterie pour applications sur vapeur

Le montage sur le dessus de la tuyauterie est une autre méthode de
montage pour les mesurages de vapeur qui peut être utilisée lorsque
l’espace est limité ou pour répondre à d’autres contraintes.

Cette méthode d’installation s’adresse aux applications qui fonctionnent
avec un nombre limité d’interruptions ou d’arrêts. De même, pour les
applications extérieures, le montage sur le dessus de la tuyauterie élimine le
besoin de système de réchauffage, si la vapeur circule.

10 Emerson.com/Rosemount

60° 60°

A

Février 2022 Guide condensé

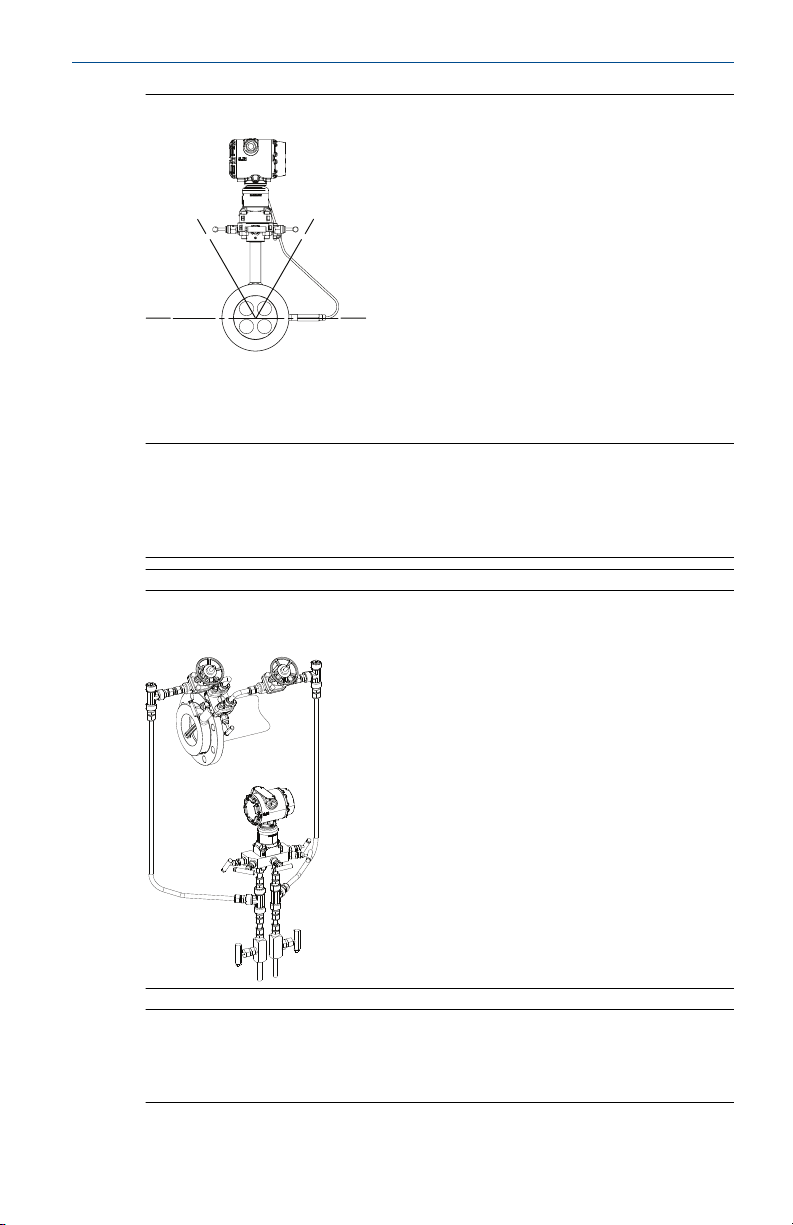

Illustration 2-12 : Montage intégré - Rosemount 405C, 405P et 405A

Montage sur le dessus de la tuyauterie pour applications sur vapeur/
tuyauterie horizontale jusqu’à 204 °C

A. Zone recommandée de 60°

Remarque

Pour le modèle Rosemount 405A utilisé dans des applications sur vapeur
humide, ne pas monter le débitmètre en position verticale directe. Le
montage incliné permet d’éviter les imprécisions de mesure dues à
l’écoulement de l’eau le long de la base de la conduite.

Illustration 2-13 : Montage déporté jusqu’à 850 °F (454 °C) – Rosemount
405C, 405P et 405A

Remarque

Lors d’un montage sur le dessus de la tuyauterie avec un transmetteur à
montage déporté, utiliser suffisamment de lignes d’impulsion pour dissiper
la chaleur du procédé afin d’éviter d’endommager le transmetteur.

Guide condensé 11

Guide condensé Février 2022

Orientations recommandées du montage sur le dessus de la tuyauterie :

• Pour une température de vapeur pouvant atteindre 400 °F (204 °C),

utiliser le montage intégré et une température de vapeur pouvant
atteindre 850 °F (454 °C), utiliser le montage déporté.

• Pour le montage intégré, la température ambiante doit être inférieure à

100 °F (38 °C).

• Pour les installations à montage déporté du modèle Rosemount 405A,

les lignes d’impulsion doivent être inclinées légèrement vers le haut
entre la pression d’entrée de l’instrument et les raccords en croix afin de
permettre aux condensats de retomber dans la conduite.

Après les raccords en croix, les lignes d’impulsion doivent être orientées vers
le bas vers le transmetteur et les lignes de vidange. Le transmetteur doit être
implanté au-dessous de la pression d’entrée du modèle Rosemount 405A.

Pour les technologies C, P et A, il peut être nécessaire de calorifuger le
matériel de montage si les conditions environnementales l’exigent.

12 Emerson.com/Rosemount

Février 2022 Guide condensé

3 Installation de l’élément primaire

Procédure

1. Orienter l’assemblage conformément aux directives de la rubrique

Orientation de l’élément primaire.

S’assurer que la flèche estampillée sur Rosemount 405 est orientée
dans le sens d’écoulement du procédé.

Remarque

Une bague d’alignement ANSI 150 n° 600 est fournie en série jusqu’à
des diamètres de ligne de 8 po.

• Pour les diamètres de ligne de 10 po et 12 po, commander

séparément la bague d’alignement.

• Si une bague d’alignement DIN ou JIS est requise, elle doit être

commandée avec un élément primaire.

Contacter un représentant commercial Emerson pour obtenir des
informations complémentaires.

Remarque

Pour faciliter l’installation du joint d’étanchéité, le joint peut être fixé
sur la face de la bride avec de petits morceaux de ruban adhésif.
S’assurer que le joint et le ruban adhésif ne dépassent pas à
l’intérieur.

2. En cas d’utilisation d’une bague d’alignement avec des trous
débouchant, passer à Etape 7.

3. Insérer deux goujons par les trous de la bride situés à l’opposée de la
tête du modèle Rosemount 405.

4. Placer la bague d’alignement sur le corps du modèle Rosemount

405.

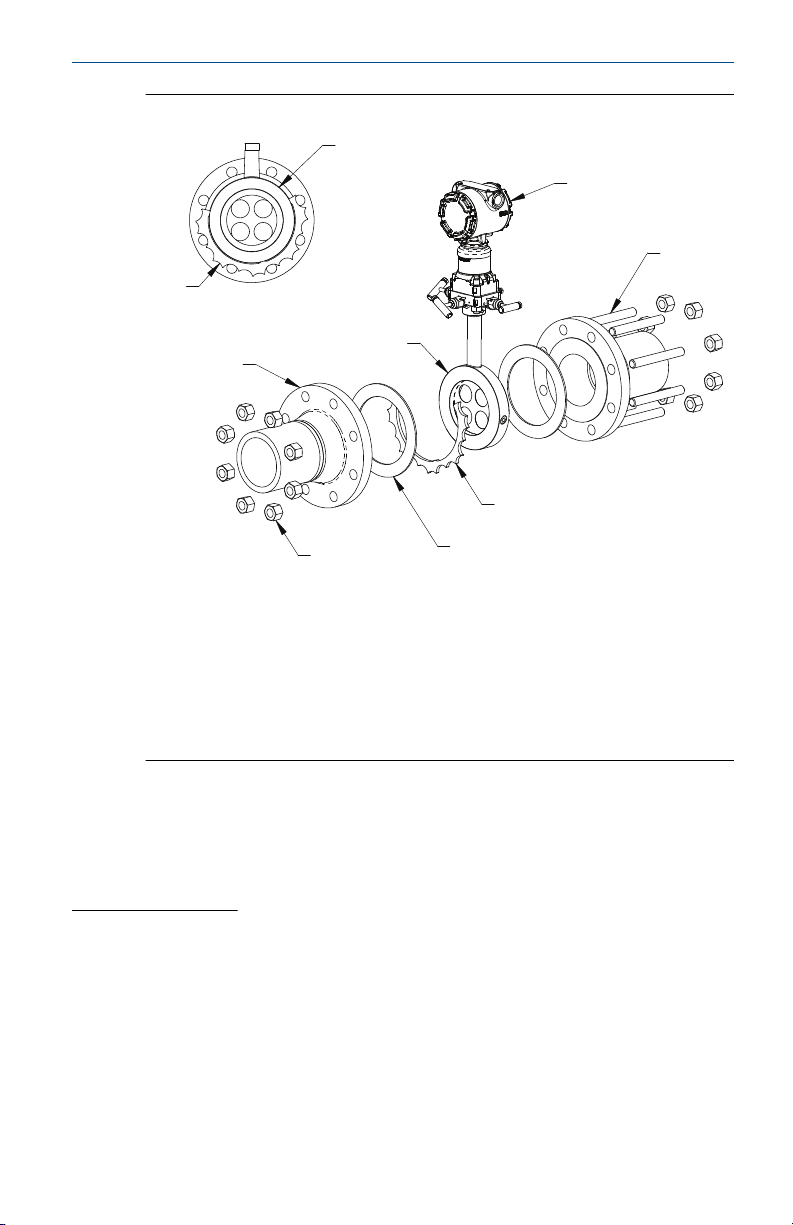

Voir Illustration 3-1.

5. Insérer les joints.

6. Insérer le modèle Rosemount 405 entre les brides de sorte que les
goujons installés pénètrent dans les échancrures de la bague
d’alignement.

Pour garantir un alignement correct, les goujons doivent pénétrer à
l’intérieur des échancrures dont le repère correspond à la classe des
brides utilisées.

7. Placer la bague d’alignement sur le corps du modèle Rosemount

405.
Voir Illustration 3-1.

Guide condensé 13

Guide condensé Février 2022

8. Insérer le modèle Rosemount 405 entre les brides.
a) En commençant sur le côté opposé de la tête du modèle

Rosemount 405, faire tourner la bague d’alignement de sorte
que le rayon correspondant au repère de la bague
d’alignement corresponde à celui de la classe de la bride
utilisée.

b) Insérer un goujon dans les brides en aval et en amont et

laisser la bague reposer sur le boulon. Cela garantit un
alignement correct.

9. Répéter Etape 8 pour l’installation des boulons restants qui

toucheront la bague d’alignement.

10. Insérer les joints.

11. Installer les goujons et les écrous restants (serrage à la main).
S’assurer que trois des goujons sont en contact avec la bague
d’alignement.

12. Graisser les goujons et serrer les écrous dans une séquence en étoile
au couple adéquat selon les normes en vigueur sur le site.

Remarque

Nous recommandons d’utiliser des joints standard de 1/16 po avec le
modèle Rosemount 405. L’utilisation d’autres types de joints peut
provoquer des erreurs de mesure.

3.1 Recommandations à suivre pour le calorifugeage

Pour les débitmètres disposant d’un ensemble de température, il est
recommandé de calorifuger le débitmètre lorsque la différence entre la
température du procédé et la température ambiante est supérieure à 30 °F
(16,6 °C).

• Pour les diamètres de ligne de ½ po (15 mm) à 4 po (100 mm), nous

recommandons d’avoir 4 po (100 m) d’isolation d’un facteur R d’au
moins 4,35.

• Pour les diamètres de ligne de 6 po (150 mm) à 12 po (300 mm), nous

recommandons d’avoir 5 po (125 mm) d’isolation d’un facteur R d’au
moins 4,35.

L’épaisseur totale indiquée ci-dessus peut ne pas être nécessaire pour tout le
débitmètre mais elle est requise pour la zone de la sonde de température, au
minimum. Le calorifugeage est nécessaire pour garantir le respect de la
précision de mesure de température spécifiée. Le calorifugeage ne doit être
placé que jusqu’au col, sans recouvrir le transmetteur.

14 Emerson.com/Rosemount

A

B

G

A

F

C

D

B

E

Février 2022 Guide condensé

Illustration 3-1 : Installation Rosemount 405

A. Rosemount 405

(2)

B. Bague d’alignement
C. Bride installée sur la tuyauterie

D. Écrou

E. Joint d’étanchéité

(3)

F. Goujon

G. Transmetteur

(2) Ces schémas d’installation s’appliquent au transmetteur Rosemount 405C, 405P et

405A.

(3) Les schémas d’installation s’appliquent aux transmetteurs Rosemount 3051S,

Rosemount 3051S multi-paramètre, Rosemount 3051 et Rosemount 2051. Voir les
documents suivants pour les instructions d’installation rapide des transmetteurs :

Transmetteur multi-paramètre™ pour les débitmètres de la série Rosemount 3051S et
3051SF, Transmetteur de pression Rosemount 3051S et débitmètre Rosemount
3051SF avec protocole HART®, Transmetteur de pression Rosemount 3051 et
débitmètre 3051CF avec protocole HART 4-20 mA et faible puissance 1-5 Vdc, ou
transmetteur de pression Rosemount 2051 avec protocole PAPROFIBUS®.

Guide condensé 15

Guide condensé Février 2022

4 Certifications du produit

4.1 Sites de production certifiés

Rosemount, Inc. : Shakopee, Minnesota, États-Unis
Rosemount DP Flow Design and Operations : Boulder, Colorado, États-Unis
Emerson Process Management GmbH & Co. OHG : Wessling, Allemagne
Emerson Asia Pacific Private Limited : Singapour
Emerson Beijing Instrument Co., Ltd. : Beijing, Chine

4.2 Informations relatives aux directives européennes

La déclaration de conformité de l’UE pour l’ensemble des directives
européennes s’appliquant à ce produit se trouve sur le site Web sur

Déclaration de conformité des éléments primaires de Rosemount.

Contacter le bureau de vente local pour obtenir une version papier.

Directive Équipements sous Pression de la Communauté européenne
(DESP) (97/23/CE)

Élément primaire compact modèle Rosemount 405 — Règles de l’art en
usage (RAU)

Transmetteur de pression — Voir le guide condensé du transmetteur de
pression concerné.

4.3

16 Emerson.com/Rosemount

Certifications pour utilisation en zones dangereuses

Pour des informations supplémentaires relatives à la certification de
l’électronique du produit, voir le guide de démarrage rapide du
transmetteur correspondant :

• Sonde Rosemount 3051SMV : Guide de démarrage rapide des

transmetteurs multi-paramètre™ et du débitmètre de la série Rosemount
3051S et 3051SF

• Sonde Rosemount 3051S : Transmetteur de pression de la série

Rosemount 3051S et débitmètre de la série Rosemount 3051SF avec
guide de démarrage rapide du protocole HART

• Rosemount 3051 : Transmetteur de pression série Rosemount 3051 et

débitmètre de la série 3051CF avec guide de démarrage rapide du
protocole HART 4-20 mA et HART 1-5 Vcc

• Rosemount 2051 : Page détaillée du produit du transmetteur de débit

différentiel Rosemount 2051

®

Février 2022 Guide condensé

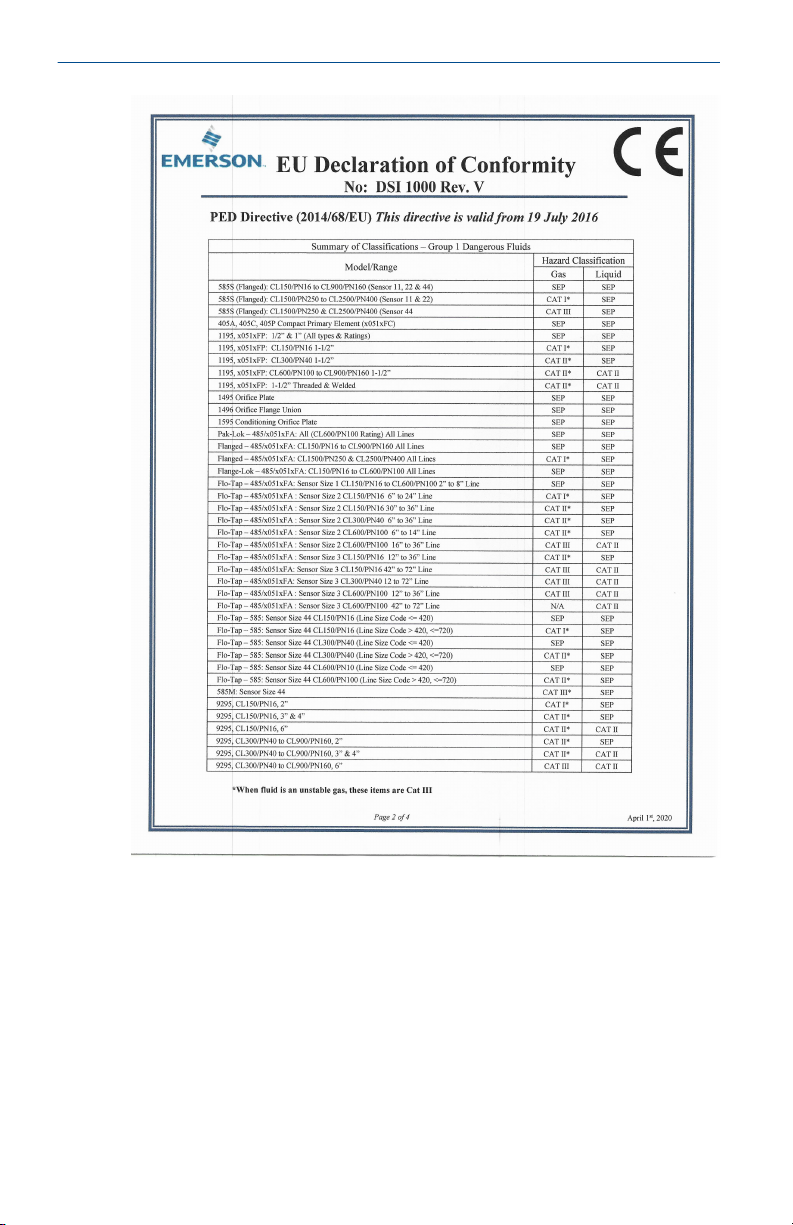

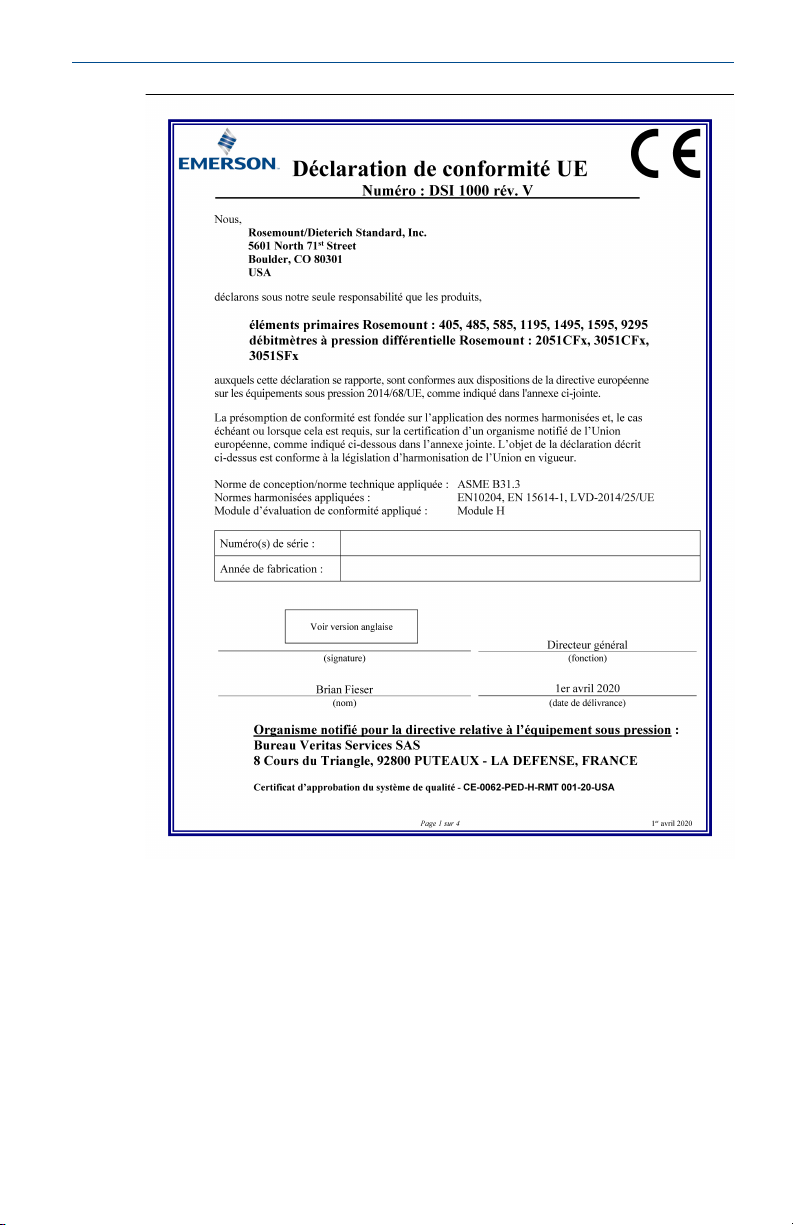

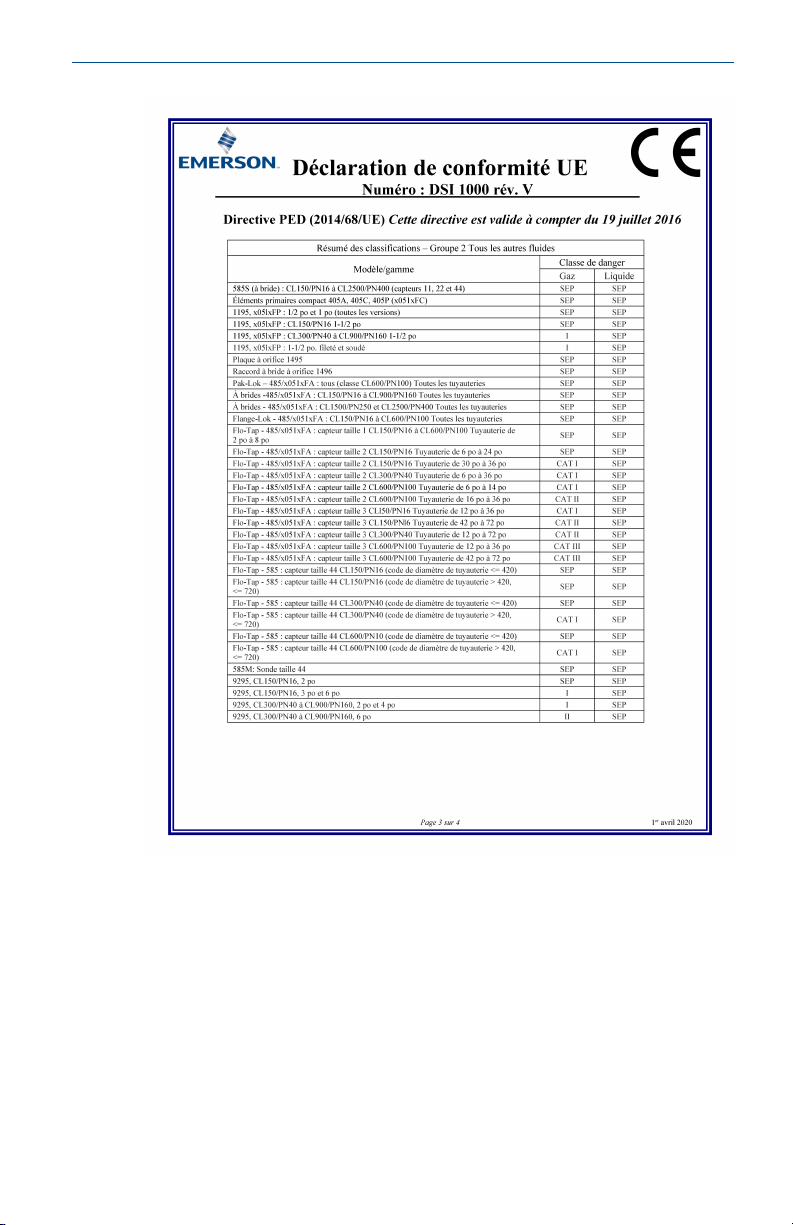

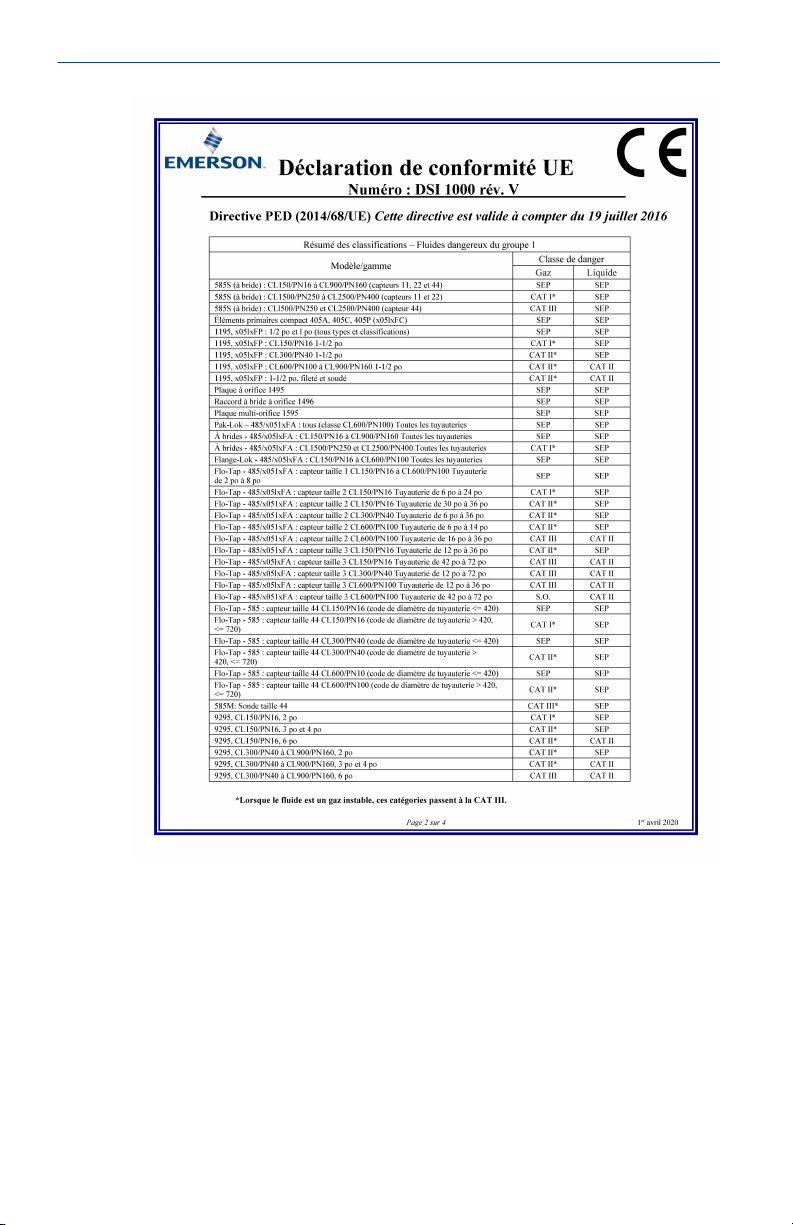

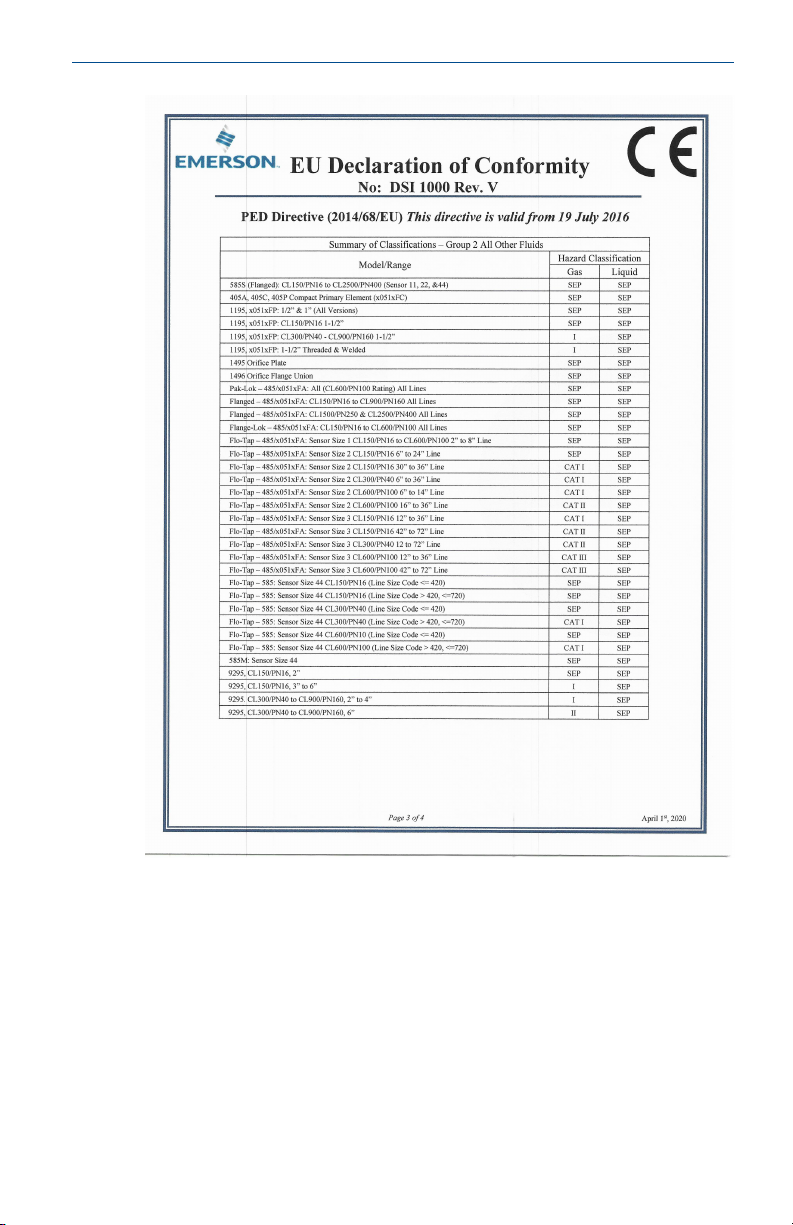

Illustration 4-1 : Déclaration de conformité des éléments primaires
Rosemount

Guide condensé 17

Guide condensé Février 2022

18 Emerson.com/Rosemount

Février 2022 Guide condensé

Guide condensé 19

Guide condensé Février 2022

20 Emerson.com/Rosemount

Février 2022 Guide condensé

Guide condensé 21

Guide condensé Février 2022

22 Emerson.com/Rosemount

Février 2022 Guide condensé

Guide condensé 23

Guide condensé Février 2022

24 Emerson.com/Rosemount

Février 2022 Guide condensé

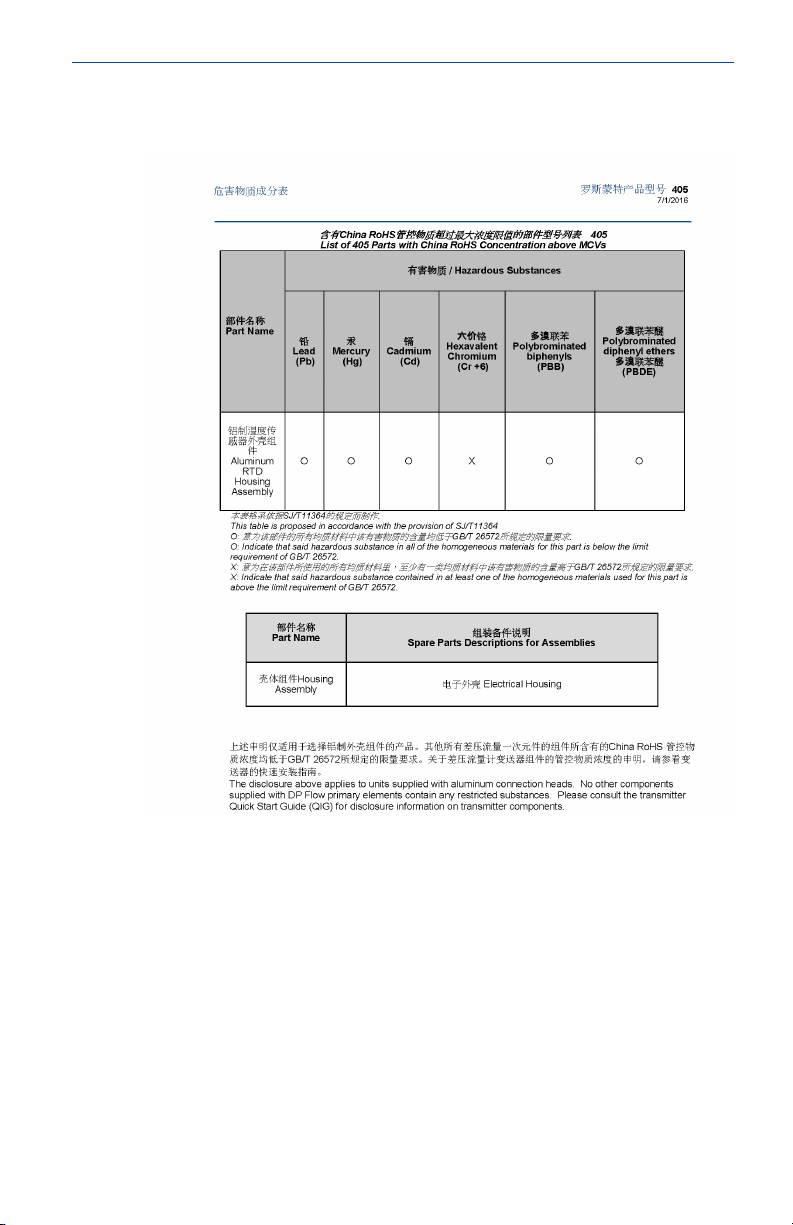

4.4 RoHS Chine

Guide condensé 25

Guide condensé Février 2022

26 Emerson.com/Rosemount

Février 2022 Guide condensé

Guide condensé 27

*00825-0103-4810*

00825-0103-4810, Rev. HB

Guide condensé

Février 2022

Pour plus d’informations:

©

2022 Emerson. Tous droits réservés.

Les conditions générales de vente
d’Emerson sont disponibles sur demande.
Le logo Emerson est une marque de
commerce et une marque de service
d’Emerson Electric Co. Rosemount est
une marque de l’une des sociétés du
groupe Emerson. Toutes les autres
marques sont la propriété de leurs
détenteurs respectifs.

Emerson.com
