Rosemount™ 3900/3900VP
通用型 pH/ORP 传感器
快速安装指南
00825-0106-3900, Rev AB
2021 年 8 月
快速安装指南 2021 年 8 月
基本说明
继续操作前请先阅读本页！
艾默生按照众多美国和国际标准对其产品进行设计、制造和测试。 由于这些仪表属于精密技术产
品，因此您必须正确安装、使用和维护, 以确保它们能在正常规格内继续运行。 安装、使用和维护艾
默生的罗斯蒙特产品时, 必须遵守以下说明并将其整合到您的安全方案中。
警告
如未按照正确的说明进行操作，可能会发生以下可能情况：死亡、人身伤害、财产损失、仪表损
坏，以及质保失效。 非授权的部件和程序可能会影响产品的性能，危及过程的安全运行，并可能导
致失火、电气危险或错误运行。
安装、操作和维修产品前, 请阅读说明的全部内容。
请遵循产品标示和提供的所有警告、注意和说明。
如果不是对应的《快速安装指南》，请致电 1-800-854-8257 或 949-757-8500 请求获取正确的
《快速安装指南》。保存本《快速安装指南》以便后续参考。
请将产品的正确安装、操作和维护告知员工并对他们进行培训。
仅限具备资质的人员安装、操作、计划和维护该产品。
请按照相应《快速安装指南》的安装说明之规定和适用的当地和国家标准安装设备。 将所有产
品连接到适当的电源和压力源。
当需要替换部件时, 确保由具备资质的人员使用艾默生指定的替换部件。
除具备资质人员进行维护期间外，其他时间请确保所有设备盖均已关闭且防护盖就位，以防止
电击和人身伤害。
注
本文件中所含信息如有更改，恕不另行通知。
警告
危险区域安装
接近易燃液体或危险区域安装时，必须由现场安全人员仔细评估。
为确保和维持本质安全安装，必须使用适当的变送器/安全栅/传感器组合。安装系统必须符合监
管认证机构（FM、CSA 或 BASEEFA/CENELEC）的危险区域分类要求。详细信息请参询变送器的
《参考手册》。
在危险区域正确安装、运行和检修此传感器由运营商全权负责。
警告
压力和温度
拆卸传感器前，务必确保过程温度已降至 0 psig 且过程温度已降到安全等级。
对于选项 21，过程压力超过 64 psig （5.4 barg），对于选项 25，过程压力超过 35 psig (3.4
barg) 时，请勿插入或收回可伸缩传感器。
2 Emerson.com/Rosemount
2021 年 8 月 快速安装指南
警告
腐蚀性物质
标定期间使用的溶液是一种酸；请小心处理。
请按照此酸的制造商说明操作。
请穿戴适当的防护装备。
请不要让溶液接触皮肤或衣物。
如果接触皮肤，请立即用清水冲洗。
警告
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可能是有意或无意的，需要
采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制未经授权人员进行物理接
触，以保护最终用户的资产。这对于设施中使用的所有系统均是如此。
小心
安全使用的特殊条件
所有 pH/ORP 传感器都配有塑料外壳，必须使用湿布清洁，以避免因静电荷积聚而产生的危险。
小心
传感器/过程应用兼容性
接液传感器材料可能不兼容过程结构和操作条件。
应用兼容性完全由运营商全权负责。
内容
安装............................................................................................................................................. 5
标定和维护................................................................................................................................ 21
Rosemount pH/ORP 传感器产品认证.........................................................................................24
符合性声明................................................................................................................................ 30
中国 RoHS 表..............................................................................................................................32
本质安全型传感器安装图 - FM................................................................................................... 33
快速安装指南
3
快速安装指南 2021 年 8 月
4 Emerson.com/Rosemount
2021 年 8 月 快速安装指南
1
1.1
1.2
1.3
安装
存储
1. 艾默生建议将电极存放在原始装运容器中，直到需要使用为止。
2. 不得存放在低于 14 °F (-10 °C) 的温度下。
3. 使用含有 KCl 溶液 (PN 9210342) 的保护盖来存放电极。
4. 如需过夜存放，请将传感器浸泡在自来水或 4 pH 缓冲液中。
5. pH 玻璃电极在存放过程中会慢慢变质。没有特定的到期日。遵循
标定和维护中的校准程序以确定传感器是否正确校准。
准备电极
过程
1. 从运输容器中取出电极。
2. 取下覆盖电极泡的保护罩。
3. 用清水冲洗掉盐膜，然后摇动电极，使内部溶液充满电极泡，从而
去除滞留在其中的任何空气。
安装传感器
过程
1. 使用 6 圈或 7 圈 PTFE 胶带缠绕传感器螺纹以防止泄漏。
将传感器拧入其插座时不要过度拧紧。
快速安装指南
2. 先用手拧紧传感器，然后用扳手拧一到两圈。
5
快速安装指南 2021 年 8 月
图 1-1: 传感器定位
与垂直方向呈 80° 角度内安装传感器。
图 1-2: Rosemount 3900/3900VP 传感器尺寸
A.
温度补偿溶液接地
B.
参比液接
C. pH
电极
D. ¾in
美制标准管外螺纹
E. 1-in. MNPT
F.
扳手平面，
6 Emerson.com/Rosemount
1.30 in. (33 mm)
(MNPT)
横度
2021 年 8 月 快速安装指南
图 1-3: 安装
直流图。
A. 1½-in. x 1-in.
B. 1½-in.
丁字管
异径管套
PN 2002011
注
传感器应与水平面呈至少 10 度安装。
表 1-1: 水平丁字管 (PN 2002011) 压力/温度额定值
psig (barg) °F (°C)
150 (11.4) 150 (65)
128 (9.8) 160 (71)
102 (8) 170 (77)
80 (6.5) 180 (82)
57 (4.9) 200 (93)
48 (4.3) 210 (99)
快速安装指南
7
快速安装指南 2021 年 8 月
图 1-4: 小流量流通池 PN 24091-00/24091-02
进口和出口连接为不锈钢材质，采用 ¼in 外径管。流通池材料为聚碳酸
酯，带 ¼in 美制标准管内螺纹 (FNPT) 接头。
接液材料
主体和螺帽：聚酯/聚碳酸酯
接头：316 不锈钢
密封材料：硅树脂
流通池额定值 温度：32 至 158 °F（0 至 70 °C）
最大压力：90 pisg (6.2 barg)
流量：2 至 5gph（7.6 至 18.9LPH）
传感器螺纹连接件 24091-00: 1-in. NPT 适配器
24091-02: ¾-in NPT 适配器
8 Emerson.com/Rosemount
2021 年 8 月 快速安装指南
图 1-5: 喷射雾化清洁器
快速安装指南
A.
清洁溶液另行提供
B.
电磁阀或手动阀（另行提供）
C.
防腐蚀管（另行提供）
D.
聚丙烯
¼-in. (6.4mm)
E. ¼-in. (6.4mm) 316
F. ¼-in. (6.4mm)
G.
不锈钢限位螺钉，用于调整喷射雾化管嘴高度
H. 2-in. (50.8mm) NPT
I.
传感器
J. 1-in. (25.4mm) PVC
K. 1-in. (25.4mm) PVC
L.
电缆
M.
另给的定时器，或使用罗斯蒙特仪表的定时器功能。
卡套式接口
不锈钢
聚丙烯
螺纹
联轴器，用于浸入应用（另行提供）
或不锈钢导管（另行提供）
9
快速安装指南 2021 年 8 月
喷射雾化清洁器使用水或压缩空气清洁传感器，减少其日常人工维护。使
用电磁阀控制通过清洁器的流量。
注
喷射雾化清洁器也可以和扶手安装组件（PN 11275-01，未展示）共用，或
者将其穿过导管安装，如图 1-6 所示。
图 1-6: 带 pH 传感器的喷射雾化清洁器
10 Emerson.com/Rosemount
2021 年 8 月 快速安装指南
图 1-7: 小流量板：00390-7101-0001
快速安装指南
11
快速安装指南 2021 年 8 月
表 1-2: 小流量板的技术规格
3-80gph (11.4 - 304L/hr)
30-65 psig (2-5.5 barg)
(1)
1.4
进口流量
进口压力
温度 32 至 122 °F（0 至 50 °C）
(1)
打开止回阀至少需要最小进口压力，防止采样流量丢失时流通池排放。拆
卸止回阀会降低进口压力要求，出现几英尺的水位差。
接线
有关本产品的其他接线信息，包括此处未显示的传感器组合，请参阅液体
变送器接线图。
12 Emerson.com/Rosemount
2021 年 8 月 快速安装指南

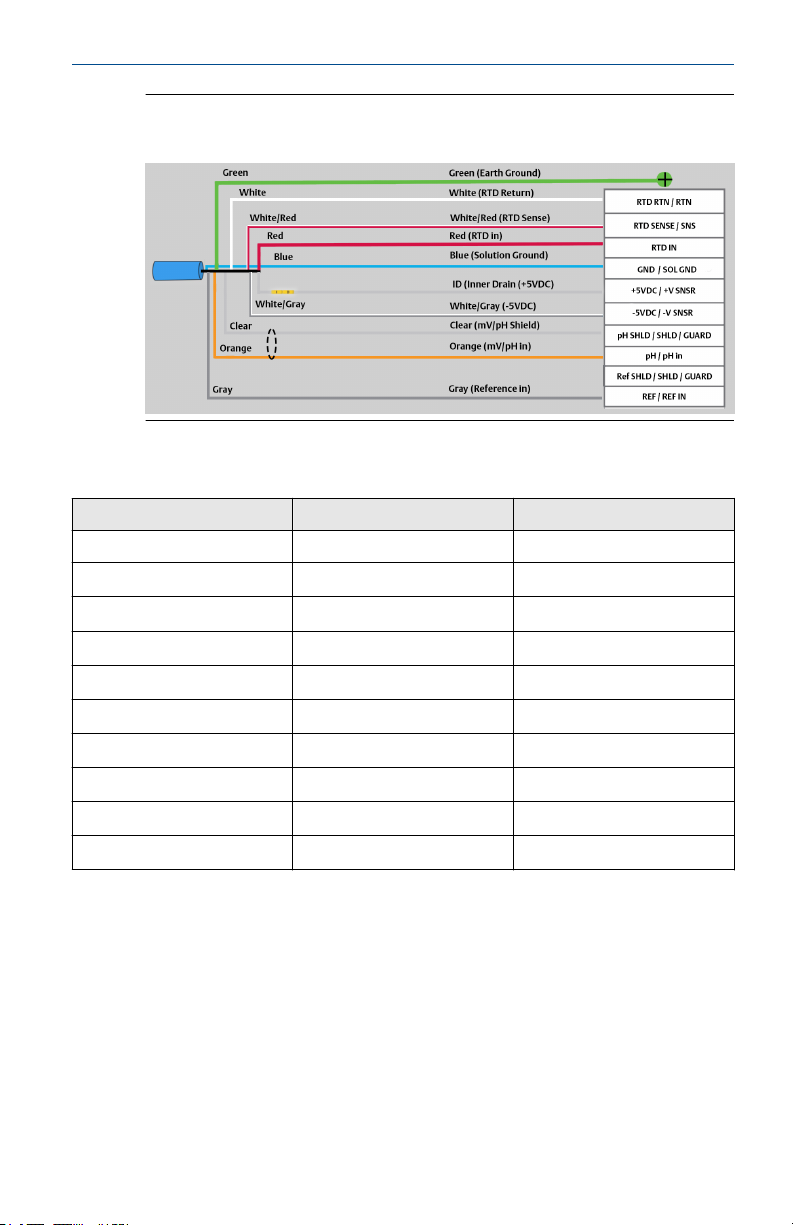

图 1-8: 带前置放大器的 Rosemount 3900/3900VP 到 Rosemount
56/1056/1057/1066 变送器的接线
表 1-3: 带前置放大器的 Rosemount 3900/3900VP 到 Rosemount
56/1056/1057/1066 变送器的接线
线缆功能 线缆颜色 连接到
接地电路 绿色 接地
热电阻 (RTD) 返回 白色 RTD 返回/返回
RTD 传感 白色/红色 RTD 传感/传感
RTD 输入 红色 RTD 输入
溶液接地 蓝色 接地/溶液接地
+5Vdc
-5 Vdc
mV/pH 屏蔽 无色 pH 屏蔽/屏蔽/防护
mV/pH 输入 橙色 pH/pH 输入
参考输入 灰色 参考/参考输入
内部排放口 +5Vdc/+V 传感器
白色/灰色 -5Vdc/-V 传感器
快速安装指南
13
快速安装指南 2021 年 8 月
图 1-9: 带前置放大器的 Rosemount 3900/3900VP 到 Rosemount
56/1056/1057/1066 变送器、不带前置放大器的接线盒 (PN 23550-00) 的
接线
表 1-4: 带前置放大器的 Rosemount 3900/3900VP 到 Rosemount
56/1056/1057/1066 变送器、不带前置放大器的接线盒 (PN 23550-00) 的接线
线缆颜色（传感器到
接线盒）
不适用
绿色
白色
白色/红色
红色
不适用
灰色
蓝色
无色
橙色
白色/灰色
内部排放口
14 Emerson.com/Rosemount
接线盒端子编号 线缆颜色（接线盒到
变送器）
1
2
3
4
5
6
7
8
9
10
11
12
不适用 不适用
内部排流线 接地电路
白色 RTD 回线
白色/红色 RTD 感测
红色 RTD 输入
不适用 不适用
灰色 参考输入
蓝色 溶液接地
白色/黑色 mV/pH 屏蔽
黑色 mV/pH 输入
棕色
绿色
变送器端子
-5 Vdc
+5Vdc
2021 年 8 月 快速安装指南
图 1-10: 不带前置放大器的 Rosemount 3900/3900VP 到 Rosemount
56/1056/1057/1066 变送器的接线
表 1-5: 不带前置放大器的 Rosemount 3900/3900VP 到 Rosemount
56/1056/1057/1066 变送器的接线
线缆功能 线缆颜色 连接到
内部排放口 无连接 不适用
接地电路 绿色 接地
RTD 返回 白色 RTD 返回/返回
RTD 传感 白色/红色 RTD 传感/传感
RTD 输入 红色 RTD 输入
溶液接地 蓝色 接地/溶液接地
不适用 不适用 -5Vdc/-V 传感器
不适用 不适用 +5Vdc/+V 传感器
mV/pH 屏蔽 无色 pH 屏蔽/屏蔽/防护
mV/pH 输入 橙色 pH/pH 输入
参考屏蔽 白色/灰色 参考屏蔽/屏蔽/防护
参考 灰色 参考/参考输入
快速安装指南
15
快速安装指南 2021 年 8 月
图 1-11: 不带前置放大器的 Rosemount 3900/3900VP 到 Rosemount
56/1056/1057/1066 变送器、带前置放大器的接线盒 (PN 23555-00) 的接
线
表 1-6: 不带前置放大器的 Rosemount 3900/3900VP 到 Rosemount
56/1056/1057/1066 变送器、不带前置放大器的接线盒 (PN 23555-00) 的接线
线缆颜色（传感器到
接线盒）
内部排放口 不适用 不适用 无连接
不适用
绿色
白色
白色/红色
红色
白色/灰色
灰色
蓝色
无色
橙色
不适用
不适用
16 Emerson.com/Rosemount
接线盒端子编号 线缆颜色（接线盒到
变送器）
1
2
3
4
5
6
7
8
9
10
11
12
不适用 不适用
内部排流线 接地电路
白色 RTD 回线
白色/红色 RTD 感测
红色 RTD 输入
白色/灰色 参考屏蔽
灰色 参考输入
蓝色 溶液接地
白色/黑色 mV/pH 屏蔽
黑色 mV/pH 输入
棕色
绿色
线缆功能
-5 Vdc
+5Vdc
2021 年 8 月 快速安装指南
图 1-12: 带前置放大器的 Rosemount 3900/3900VP 到 Rosemount 5081
变送器的接线
表 1-7: 带前置放大器的 Rosemount 3900/3900VP 到 Rosemount 5081 变送器的接
线
线缆颜色 线缆功能 接线端子编号
不适用 不适用
绿色 不适用 接地
白色 RTD 回线
白色/红色 RTD 感测
红色 RTD 输入
不适用 不适用
灰色 参考输入
蓝色 溶液接地
无色 mV/pH 屏蔽
橙色 mV/pH 输入
白色/灰色
内部排流线
-5 Vdc 11
+5Vdc 12
1
3
4
5
6
7
8
9
10
快速安装指南
17
快速安装指南 2021 年 8 月
图 1-13: 带前置放大器的 Rosemount 3900/3900VP 到 Rosemount 5081
变送器、不带前置放大器的接线盒 (PN 23550-00) 的接线
表 1-8: 带前置放大器的 Rosemount 3900/3900VP 到 Rosemount 5081 变送器、不
带前置放大器的接线盒 (PN 23550-00) 的接线
线缆颜色（传感器到
接线盒）
不适用
绿色
白色
白色/红色
红色
不适用
灰色
蓝色
无色
橙色
白色/灰色
内部排放口
18 Emerson.com/Rosemount
接线盒端子编号 线缆颜色（接线盒到
接线端子）
1
2
3
4
5
6
7
8
9
10
11
12
不适用 不适用
内部排流线 接地电路
白色 RTD 回线
白色/红色 RTD 感测
红色 RTD 输入
不适用 不适用
灰色 参考输入
蓝色 溶液接地
白色/黑色 mV/pH 屏蔽
黑色 mV/pH 输入
棕色
绿色
线缆功能
-5 Vdc
+5Vdc
2021 年 8 月 快速安装指南
图 1-14: 不带前置放大器的 Rosemount 3900/3900VP 到 Rosemount 5081
变送器的接线
表 1-9: 不带前置放大器的 Rosemount 3900/3900VP 到 Rosemount 5081 变送器的
接线
线缆颜色 线缆功能 接线端子编号
内部排放口 无连接 不适用
绿色 不适用 接地
白色 RTD 回线
白色/红色 RTD 感测
红色 RTD 输入
白色/灰色 参考屏蔽
灰色 参考输入
蓝色 溶液接地
无色 mV/pH 屏蔽
橙色 mV/pH 输入
不适用 不适用
不适用 不适用
3
4
5
6
7
8
9
10
11
12
快速安装指南
19
快速安装指南 2021 年 8 月
图 1-15: 不带前置放大器的 Rosemount 3900/3900VP 到 Rosemount 5081
变送器、带前置放大器的接线盒 (PN 23555-00) 的接线
表 1-10: 不带前置放大器的 Rosemount 3900/3900VP 到 Rosemount 5081 变送
器、带前置放大器的接线盒 (PN 23555-00) 的接线
线缆颜色（传感器到
接线盒）
内部排放口（无连
接）
绿色
白色
白色/红色
红色
白色/灰色
灰色
蓝色
无色
橙色
不适用
不适用
20 Emerson.com/Rosemount
接线盒端子编号 线缆颜色（接线盒到
接线端子）
1
2
3
4
5
6
7
8
9
10
11
12
不适用 不适用
内部排流线 接地电路
白色 RTD 回线
白色/红色 RTD 感测
红色 RTD 输入
白色/灰色 参考屏蔽
灰色 参考输入
蓝色 溶液接地
白色/黑色 mV/pH 屏蔽
黑色 mV/pH 输入
棕色
绿色
线缆功能
-5 Vdc
+5Vdc
2021 年 8 月 快速安装指南
2
2.1
2.2
标定和维护
标定 pH 两点缓冲液
先决条件
选择两种稳定的缓冲液，最好是 pH 4.0 和 7.0（pH 4.0 和 pH 7.0 以外的 pH
缓冲液也可以使用，只要 pH 值相差至少两个 pH 单位）。
注意
每高于或低于 pH 7 的一个单位，pH 7 缓冲液的 mV 值约为零，pH 缓冲液
的 mV 值约为 ±59.1。查看 pH 缓冲液的制造商技术规格，以了解不同温度
下的毫伏值，因为它可能会影响缓冲液 mV/pH 值的实际值。
过程
1. 将传感器浸入第一种缓冲液。让传感器平衡到缓冲液温度（以避免
缓冲液和传感器温度之间的温差造成的误差），等待读数稳定。
变送器现在可以确认缓冲液的值。
2. 变送器确认了第一种缓冲液后，用蒸馏水或去离子水冲洗掉传感器
上的缓冲液。
3. 使用第二种缓冲液重复步骤 1 和步骤 2。
根据计算 pH 值的能斯特方程，理论斜率值约为 59.1 mV/pH。随着时间的
推移，传感器在使用和存储过程中都会出现老化，导致斜率值降低。为确
保读数准确，艾默生建议您在斜率值低于 47 至 49mV/pH 时更换电极。
推荐的 pH 标准化
为了获得最高的精度，在进行缓冲液标定和传感器调整以适应过程后，实
时或使用过程抓取样品对传感器进行标准化。
标准化考虑了传感器接点电位和其他干扰。 标准化不会改变传感器的斜
率，而只是调整变送器的读数，使其与已知的过程 pH 值相匹配。
2.3
快速安装指南
维护 pH 电极
电极应快速响应。响应迟缓、发生偏移和读数不稳定都表明电极可能需要
清洗或更换。
1. 要清除油垢，可使用温和的非研磨性去污剂清洗电极。
2. 要清除水垢，可将电极放入 5% 的盐酸溶液中浸泡 1 至 5 分钟。
21
快速安装指南 2021 年 8 月
警告
腐蚀性物质
盐酸有毒，且腐蚀性强。
避免接触皮肤。
请穿戴防护手套。
仅在通风良好的区域使用。
切勿吸入烟雾。
万一出现事故，请立即向医生求助。
3. 温度对预期寿命的影响：如果玻璃电极的预期寿命在 77°F (25°C) 时
为 100%，那么在 176°F (80°C) 时约为 25%，在 212°F (100°C) 时约为
10%。
2.4
表 2-1: 饱和醌氢醌溶液的 ORP（毫伏）
温度：°F (°C)
mV 电位
标定氧化还原电位 (ORP)
先决条件
在传感器和变送器之间建立电气连接后，获得饱和醌氢醌 PN R508-8OZ 标
准溶液 (460 ± 10 mV)。您也可以简单地在 pH 4 或 pH 7 的缓冲液中加入一
些醌氢醌晶体，以此制备溶液。醌氢醌仅微溶于水；因此只需要少量晶体
即可。
过程
1. 将传感器浸入标准溶液中。等待一至两分钟，让 ORP 传感器稳定。
2. 将变送器标准化至如表 2-1 所示的溶液值。
用干净的铂电极和饱和 KCl/AgCl 参比电极测量所得的电位，应在表
2-1 所示值的 ±20 mV 范围内。记下溶液温度，以确保精确解释结
果。饱和醌氢醌溶液的 ORP 值不能长时间保持稳定。因此，每次使
用时都要使这些标准品保持新鲜。
pH 4 溶液 pH 7 溶液
68 (20) 77 (25) 86 (30) 68 (20) 77 (25) 86 (30)
168 264 260 94 87 80
3. 从缓冲液中取出传感器，将其冲洗并在相关过程中安装。
22 Emerson.com/Rosemount
2021 年 8 月 快速安装指南
2.5
维护氧化还原电位 (ORP) 传感器
电极应快速响应。响应迟缓、发生偏移和读数不稳定都表明电极可能需要
清洗或更换。
1. 要清除油垢，可使用温和的非研磨性去污剂清洗电极。
2. 要清除水垢，可将电极放入 5% 的盐酸溶液中浸泡 1 至 5 分钟。
3. 用湿小苏打抛光 ORP（金属）电极。
快速安装指南
23
快速安装指南 2021 年 8 月
3
3.1
3.2
3.3
Rosemount pH/ORP 传感器产品认证
版本 0.5
欧洲指令信息
欧盟符合性声明的副本可在《快速安装指南》末尾处找到。最新版本的欧
盟符合性声明可在 Emerson.com/Rosemount 上获得。
普通场所认证
按照标准，变送器已经由美国联邦职业安全与健康管理局 (OSHA) 授权的国
家认可测试实验室 (NRTL) 进行了检验和测试，证明了其设计符合基本电
气、机械和防火要求。
安装设备（北美）
美国 National Electrical Code®(NEC) 和加拿大电气规程 (CEC) 允许在分区中
使用带有分类标志的设备、在分类中使用带有分区标志的设备。标志必须
适合区域类别、气体和温度等级。此信息在相应的规范中明确定义。
3.4 USA
3.4.1
FM 本质安全认证
证书
标准 FM 3600:1998 级、FM 3610:2010 级、FM 3611: 2004 级、FM
FM17US0198X
3810: 2005 级
标志 IS/I,II,III/1/ABCDEFG/T6 Ta = –20 °C 至 60 °C
I/0/AEx ia IIC/T6 Ta = –20 °C 至 60 °C
NI/I/2/ABCD/T6 Ta = –20 °C 至 60 °C
S/II,III/2/EFG/T6 Ta = –20 °C 至 60 °C
安全使用的具体条件 (X)：
1. 具有 1700702 型前置放大器的传感器：
a. 385+-a-b-c 型。三重液接 pH/ORP 传感器
b. 389-a-b-c-d-e 型。pH/ORP 传感器
c. 389VP-a-b-c-d 型。pH/ORP 传感器
d. 396VP-a-b-c-d 型。沉浸式/插入式 pH/ORP 传感器
e. 396P-a-b-c-d-e 型。沉浸式/插入式 pH/ORP 传感器
24 Emerson.com/Rosemount
2021 年 8 月 快速安装指南
f. 396PVP-a-b-c-d-e 型。沉浸式/插入式 pH/ORP 传感器
g. 396RVP-a-b-c-d-e 型。缩回式/沉浸式/插入式 pH/ORP 传感器
h. 398RVP-a-b-c-d-e-f 型。pH/ORP 传感器
i. 3200HP-00 型。高纯水 pH 传感器
j. 3300HTVP-a-b-c-d 型。高性能 pH 和 ORP 传感器
k. 3400HTVP-a-b-c-d-e 型。高性能 pH 和 ORP 传感器
l. 3500P-a-b-c-d-e-f 型。高性能 pH 和 ORP 传感器
m. 3500VP-a-b-c-d-e-f 型。高性能 pH 和 ORP 传感器
n. 3900-a-b-c 型。通用 pH/ORP 传感器
o. 3900VP-a-b 型。通用 pH/ORP 传感器
上面列出的所有装置的聚合物表面都可能储存静电并成为点火源。
只能用湿布清洁表面。
2. 未附带 1700702 型前置放大器的传感器（简单装置）：
a. 385-a-b-c-d-e 型。可缩回 pH/ORP 传感器
b. 385+-a-b-c 型。三重液接 pH/ORP 传感器
快速安装指南
c. 389-a-b-c-d-e 型。pH/ORP 传感器
d. 389VP-a-b-c 型。pH/ORP 传感器
e. 396-a-b-c 型。沉浸式/插入式 pH 传感器
f. 396VP-a-b 型。沉浸式/插入式 pH 传感器
g. 396P-a-b-c-d-e 型。沉浸式/插入式 pH/ORP 传感器
h. 396PVP-a-b-c-d 型。沉浸式/插入式 pH/ORP 传感器
i. 396R-a-b-c-d-e 型。缩回式/沉浸式/插入式 pH/ORP 传感器
j. 396RVP-a-b-c-d 型。缩回式/沉浸式/插入式 pH/ORP 传感器
k. 397-a-b-c-d-e 型。pH 传感器
l. 398-a-b-c-d-e 型。pH/ORP 传感器
m. 398VP-a-b-c 型。pH/ORP 传感器
n. 398R-a-b-c-d-e-f 型。pH/ORP 传感器
o. 398RVP-a-b-c-d-e-f 型。pH/ORP 传感器
p. 3200HP-00 型。高纯水 pH 传感器
25
快速安装指南 2021 年 8 月
q. 3300HT-a-b-c-d 型。高性能 pH 和 ORP 传感器
r. 3300HTVP-a-b-c-d 型。高性能 pH 和 ORP 传感器
s. 3400HT-a-b-c-d-e-f 型。高性能 pH 和 ORP 传感器
t. 3400HTVP-a-b-c-d-e-f 型。高性能 pH 和 ORP 传感器
u. 3500P-a-b-c-d-e-f 型。高性能 pH 和 ORP 传感器
v. 3500VP-a-b-c-d-e-f 型。高性能 pH 和 ORP 传感器
w. 3800-a 型、可高压蒸汽灭菌和可蒸汽灭菌 pH 传感器
x. 3800VP-a 型、可高压蒸汽灭菌和可蒸汽灭菌 pH 传感器
y. 3900-a-b-c 型。通用 pH/ORP 传感器
z. 3900VP-a-b 型。通用 pH/ORP 传感器
上面列出的所有装置的聚合物表面都可能储存静电并成为点火源。
只能用湿布清洁表面。
3.4.2
CSA 本质安全
70164066
证书
标准 C22.2 0-10 号、C22.2 0.4-M2004 号、C22.2 94-M1991 号、C22.2
142 – M1987 号、C22.2 157-M1992 号、CAN/CSA E60079-0:07、
CAN/CSA E60079-11:02、UL 50-第 11 版本、UL 508-第 17 版、UL
913-第 7 版本、UL 60079-0：2005, UL 60079-11: 2002
标志 前置放大器组件：
I 类，1 分类，ABCD 组；II 类，1 分类，EFG 组；III 类；I 类，2 分
类，ABCD 组；环境额定温度 -20 °C 至 +60 °C；Ex ia IIC；T6：I 类，
0 区，AEx ia IIC；T6
带有前置放大器的传感器装置：
I 类，1 分类，ABCD 组；II 类，1 分类，EFG 组；III 类；I 类，2 分
类，ABCD 组；环境额定温度 -20 °C 至 +60 °C；Ex ia IIC；T6：I 类，
0 区，AEx ia IIC；T6
传感器装置：
I 类，1 分类，ABCD 组；II 类，1 分类，EFG 组；III 类；I 类，2 分
类，ABCD 组；Ex ia IIC；T6；环境额定温度 -20 °C 至 +60 °C：（简
单装置）
26 Emerson.com/Rosemount
2021 年 8 月 快速安装指南
3.5
3.5.1
3.6
3.6.1
加拿大
CSA 本质安全
70164066
证书
标准 C22.2 0-10 号、C22.2 0.4-M2004 号、C22.2 94-M1991 号、C22.2
142 – M1987 号、C22.2 157-M1992 号、CAN/CSA E60079-0:07、
CAN/CSA E60079-11:02、UL 50-第 11 版本、UL 508-第 17 版、UL
913-第 7 版本、UL 60079-0：2005, UL 60079-11: 2002
标志 前置放大器组件：
I 类，1 分类，ABCD 组；II 类，1 分类，EFG 组；III 类；I 类，2 分
类，ABCD 组；环境额定温度 -20 °C 至 +60 °C；Ex ia IIC；T6：I 类，
0 区，AEx ia IIC；T6
带有前置放大器的传感器装置：
I 类，1 分类，ABCD 组；II 类，1 分类，EFG 组；III 类；I 类，2 分
类，ABCD 组；环境额定温度 -20 °C 至 +60 °C；Ex ia IIC；T6：I 类，
0 区，AEx ia IIC；T6
传感器装置：
I 类，1 分类，ABCD 组；II 类，1 分类，EFG 组；III 类；I 类，2 分
类，ABCD 组；Ex ia IIC；T6；环境额定温度 -20 °C 至 +60 °C：（简
单装置）
欧洲
ATEX 本质安全
证书
标准
标志 pH/ORP 传感器（未装配前置放大器）
快速安装指南
Baseefa10ATEX0156
EN 60079-0: 2012+A11: 2013, EN 60079-11: 2012
II 1 G Ex ia IIC T4 Ga （–20 °C 至 +60 °C）
pH 传感器（已安装集成智能前置放大器）
II 1 G Ex ia IIC T4 Ga （–20 °C 至 +60 °C）
ORP 传感器（已安装集成标准前置放大器）
II 1 G Ex ia IIC T4 Ga （–20 °C 至 +80 °C）
Ex ia IIC T5 Ga（–20 °C 至 +40 °C）
pH 传感器（已安装集成标准前置放大器）
II 1 G Ex ia IIC T4 Ga （–20 °C 至 +80 °C）
Ex ia IIC T5 Ga（–20 °C 至 +40 °C）
27
快速安装指南 2021 年 8 月
安全使用的具体条件 (X)：
1. 所有带有塑料外壳或裸露塑料部件的 pH/ORP 传感器型号都可能存
在静电点火危险，必须仅用湿布清洁以避免静电积聚引起的点火危
险。
2. 所有带有金属外壳的 pH/ORP 传感器型号都具有因撞击或摩擦导致
点火的风险。在安装过程中，应谨慎小心以保护传感器并降低此风
险。
3. 与传感器的外部连接必须适当端接，并提供至少 IP20 程度的保护。
4.
依照设计，所有 pH/ORP 传感器型号都会与过程流体接触，可能无
法通过 500V r.m.s. 的接地测试。安装时必须考虑这一点。
3.7
3.7.1
国际
IECEx 本质安全
证书
标准
标志 pH/ORP 传感器（未装配前置放大器）
安全使用的具体条件 (X)：
IECEx BAS 10.0083X
IEC 60079-0: 2011、IEC 60079-11: 2011
Ex ia IIC T4 Ga（–20 °C 至 +60 °C）
pH 传感器（已安装集成智能前置放大器）
Ex ia IIC T4 Ga（–20 °C 至 +60 °C）
ORP 传感器（已安装集成标准前置放大器）
Ex ia IIC T4 Ga（–20 °C 至 +80 °C）
Ex ia IIC T5 Ga（–20 °C 至 +40 °C）
pH 传感器（已安装集成标准前置放大器）
Ex ia IIC T4 Ga（–20 °C 至 +80 °C）
Ex ia IIC T5 Ga（–20 °C 至 +40 °C）
1. 所有带有塑料外壳或裸露塑料部件的 pH/ORP 传感器型号都可能存
在静电点火危险，必须仅用湿布清洁以避免静电积聚引起的点火危
险。
2. 所有带有金属外壳的 pH/ORP 传感器型号都具有因撞击或摩擦导致
点火的风险。在安装过程中，应谨慎小心以保护传感器并降低此风
险。
3. 与传感器的外部连接必须适当端接，并提供至少 IP20 程度的保护。
4. 依照设计，所有 pH/ORP 传感器型号都会与过程流体接触，可能无
法通过 500V r.m.s. 的接地测试。安装时必须考虑这一点。
28 Emerson.com/Rosemount
2021 年 8 月 快速安装指南
3.8
3.8.1
3.9
3.9.1
中国
Nepsi 本质安全
GYB19.1035X
证书
GB 3836.1-2010、GB 3836.4-2010、GB 3836.20-2010
标准
标志 Ex ia II C T4 Ga (–20 °C 至 +60 °C)
安全使用的具体条件 (X)：
1. 严禁摩擦产品的塑料外壳以防发生静电着火。
2. 产品外壳包含轻金属时，应在 0 区环境中避免使用本产品。
海关联盟技术法规 (EAC)
EAC 本质安全
证书
标志 pH/ORP 传感器（未安装前置放大器）
TC RU C-US .MIO62.B.06011
Ex ia IIC T4 Ga（–20 °C 至 +60 °C）
pH 传感器（已安装集成智能前置放大器）
Ex ia IIC T4 Ga（–20 °C 至 +60 °C）
ORP 传感器（已安装集成标准前置放大器）
Ex ia IIC T4 Ga（–20 °C 至 +80 °C）
Ex ia IIC T5 Ga（–20 °C 至 +40 °C）
pH 传感器（已安装集成标准前置放大器）
Ex ia IIC T4 Ga（–20 °C 至 +80 °C）
Ex ia IIC T5 Ga（–20 °C 至 +40 °C）
安全使用的具体条件 (X)：
请参阅证书以了解特殊条件。
快速安装指南
29
快速安装指南 2021 年 8 月
4
符合性声明
30 Emerson.com/Rosemount
2021 年 8 月 快速安装指南
快速安装指南
31
快速安装指南 2021 年 8 月
5
中国 RoHS 表
32 Emerson.com/Rosemount
2021 年 8 月 快速安装指南
A
本质安全型传感器安装图 - FM
快速安装指南
33
快速安装指南 2021 年 8 月
34 Emerson.com/Rosemount
2021 年 8 月 快速安装指南
快速安装指南
35
*00825-0106-3900*
00825-0106-3900, Rev. AB
快速安装指南
2021 年 8 月
有关更多信息:
©
2021 艾默生。 保留所有权利。
艾默生销售条款和条件可应要求提供。
Emerson 徽标是艾默生电气公司的商标和
服务标志。 Rosemount 是艾默生公司集
团旗下公司的标志。 所有其他标志归其
各自所有者所有。
www.emerson.com
Loading...
