Guida di installazione rapida
00825-0102-4832, Rev AA
Gennaio 2006
3095FC Rosemount
Trasmettitore di portata massica 3095FC
™
MultiVariable
Fase 1: montaggio del trasmettitore
Fase 2: collegamento del cavo elettrico
Fase 3: impostazione dei cavallotti e alimentazione
Fase 4: realizzazione della comunicazione
Fase 5: verifica della configurazione
Fase 6: taratura del trasmettitore
Certificazioni del prodotto
Rosemount
www.rosemount.com
Guida di installazione rapida
00825-0102-4832, Rev AA
3095FC Rosemount
© 2006 Rosemount Inc. Tutti i diritti riservati. Tutti i marchi sono di proprietà dei rispettivi proprietari. Rosemount e il
logotipo Rosemount sono marchi depositati della Rosemount Inc.
Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN 55317 USA
Tel. (USA) (800) 999-9307
Fax (952) 949-7001
Tel. (Internazionale) (952) 906-8888
Emerson Process Management
GmbH & Co. OHG
Argelsrieder Feld 3
82234 Wessling
Germania
Tel. 49 (8153) 939 0
Fax 49 (8153) 939 172
Emerson Process Management
Emerson Process Management srl
Via Pavia, 21
I-20053 Muggiò (MI)
Italia
Tel. +39 039 27021
Fax +39 039 2780750
email info.it@emersonprocess.com
web www.emersonprocess.it
Emerson Process Management
Asia Pacific Private Limited
1 Pandan Crescent
Singapore 128461
Tel. (65) 6777 8211
Fax (65) 6777 0947/(65) 6777 0743
Gennaio 2006
AVVISO IMPORTANTE
La presente guida rapida illustra le fasi per l’installazione del trasmettitore di portata massica MultiVariable 3095FC Rosemount (manuale di riferimento 00809-0100-4832). La
guida non contiene istruzioni dettagliate relative a configurazione, diagnostica, manutenzione, servizio o individuazione dei guasti. Per ulteriori informazioni consultare il manuale
di riferimento pertinente. I manuali sono inoltre disponibili in versione elettronica sul sito
www.rosemount.com.
AVVERTENZA
Le esplosioni possono causare infortuni gravi o mortali:
L’installazione del presente trasmettitore in un’area esplosiva deve essere conforme alle
procedure, alle norme e agli standard locali, nazionali e internazionali.
• Prima di effettuare il collegamento di un comunicatore in atmosfera esplosiva, controllare che gli strumenti nel circuito siano installati secondo le tipologie di cablaggio
a sicurezza intrinseca o in area non a rischio di esplosione.
• Nel caso di un’installazione a prova di esplosione/a prova di fiamma, non rimuovere
i coperchi del trasmettitore mentre l’unità è alimentata.
Le perdite di processo possono causare infortuni gravi o mortali.
• Per evitare perdite di processo usare soltanto l’apposita guarnizione o-ring per l’adattatore della flangia corrispondente.
Le scosse elettriche possono causare infortuni gravi o mortali.
• Evitare il contatto con conduttori e terminali. L’alta tensione presente nei conduttori
può causare scosse elettriche.
2
Guida di installazione rapida
00825-0102-4832, Rev AA
Gennaio 2006
3095FC Rosemount
FASE 1: MONTAGGIO DEL TRASMETTITORE
Installazione del modello 3095FC Rosemount su un supporto per tubi
Per effettuare l’installazione del modello 3095FC su un supporto per tubi, attenersi alle
istruzioni riportate di seguito:
1. Installare il supporto per tubi facendo riferimento alla relativa documentazione.
2. Togliere dal servizio il gruppo orifizio/indicatore.
3. Installare il modello 3095FC su un supporto per tubi usa ndo morsetti o st af fe di mont aggio.
4. Collegare i primari.
Installazione del modello 3095FC su un orifizio calibrato
(montaggio diretto)
Per effettuare l’installazione del modello 3095FC su un orifizio calibrato, attenersi alle
istruzioni riportate di seguito:
1. Togliere dal servizio il gruppo orifizio/indicatore.
2. Installare il modello 3095FC sulla tubazione usando un manifold e la bulloneria per
fissare il dispositivo alle flange dell’orifizio.

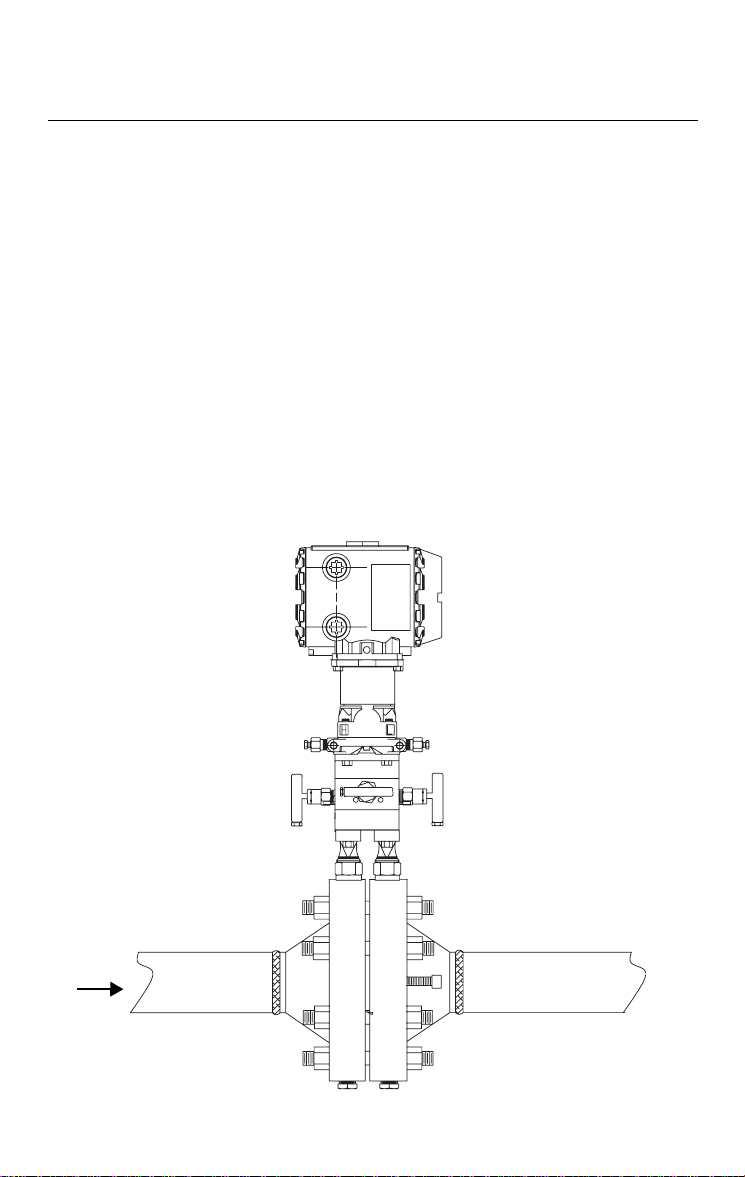

Figura 1. Applicazioni di portata su gas
3095_05_aa.eps
