Installationsvejledning

00825-0108-4797, rev. FD

Rosemount™ 3051 tryktransmitter og Rosemount flowmåler i 3051CF-serien

med PROFIBUS® PA protokol

Marts 2019

Page 2

Installationsvejledning

ADVARSEL

MEDDELELSE

Denne installationsvejledning indeholder grundlæggende retningslinjer for Rosemount 3051 transmittere. Den indeholder ikke vejledninger angående konfigurering, diagnosticering, vedligeholdelse, service, fejlfinding, eksplosionssikre, flammesikre eller egensikre installationer. Se referencemanualen til Rosemount 3051 for at få flere oplysninger. Manualen og denne vejledning findes i elektronisk udgave på

EmersonProcess.com/Rosemount

Eksplosioner kan resultere i død eller alvorlige kvæstelser.

Installation af denne transmitter i eksplosive omgivelser skal overholde lokale, nationale og internationale standarder, forskrifter og praksis. Gennemgå godkendelsesafsnittet i referencemanualen til Rosemount 3051 for eventuelle restriktioner i forbindelse med sikker installation.

 Transmitterens dæksler må ikke fjernes fra en eksplosionssikker/flammesikker installation, når der er

strøm på enheden.

Proceslækager kan forårsage personskade eller dødsulykker.

 For at undgå proceslækager må der kun anvendes den O-ring, som er konstrueret til at tætne med den

tilsvarende flangeadapter.

Elektrisk stød kan medføre død eller alvorlige kvæstelser.

 Undgå kontakt med ledninger og klemmer. Højspænding, som kan være til stede i ledningerne, kan

forårsage elektrisk stød.

installationsgennemføringer/kabelindgange

 Medmindre andet er angivet, skal der bruges en

installationsgennemføringerne/kabelindgangene i transmitterhuset. Der må kun anvendes propper, adaptere, stopbøsninger eller installationsgennemføringer med en kompatibel gevindform til lukning af disse indgange.

/2-14 NPT gevindform i

Marts 2019

Indhold

Montering af transmitteren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Vigtigt vedrørende husets rotation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Indstilling af jumpere og kontakter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Tilslutning af ledninger og opstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Grundkonfiguration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Tri mnin g af transm itteren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Produktcertificeringer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Page 3

Marts 2019

Flow

1.0 Montering af transmitteren

1.1 Væskeapplikationer

1. Anbring tilslutningerne på siden af rørledningen.

2. Monter ved siden af eller under tilslutningerne.

3. Monter transmitteren, så dræn-/udluftningsventilerne vender opad.

1.2 Gasapplikationer

1. Anbring tilslutningerne oven på eller på siden af rørledningen.

2. Monter ved siden af eller over tilslutningerne.

1.3 Dampapplikationer

1. Anbring tilslutningerne på siden af rørledningen.

2. Monter ved siden af eller under tilslutningerne.

3. Fyld impulsrørene op med vand.

Installationsvejledning

Flow

Page 4

Installationsvejledning

1.4 Monteringsmuligheder

Panelmonteret

(1)

Marts 2019

Rørmonteret

Coplanar-flange

Traditionel flange

1. Panelbolte skal købes separat.

Rosemount 3051T

Page 5

Marts 2019

C D

57 mm

(4 × 2.25-in.)

38 mm

(4 × 1.50-in.)

44 mm

(4 × 1.75-in.)

44 mm (4 × 1.75-in.)

73 mm (4 × 2.88-in.)

Installationsvejledning

1.5 Overvejelser i forbindelse med fastboltningen

Hvis der til montering af transmitteren skal bruges procesflanger, manifolder eller flangeadaptere, skal nedenstående retningslinjer for montagen følges for at sikre, at der sluttes helt til af hensyn til optimal ydelse. Brug kun de bolte, der følger med transmitteren, eller som Emerson reservedele. Figur 1 illustrerer almindelige transmittersamlinger med den fornødne boltlængde til at samle transmitteren korrekt.

Figur 1. Almindelige anvendelser af transmitteren

4 × 1.75-in. (44 mm)

4 × 2.88-in. (73 mm)

A. Transmitter med coplanar-flange B. Transmitter med coplanar-flange og flangeadaptere som ekstraudstyr C. Transmitter med almindelig flange og flangeadaptere som ekstraudstyr D. Transmitter med coplanar-flange med manifold og flangeadaptere som ekstraudstyr

™

Process Management sælger som

4 × 2.25-in. (57 mm)

4 × 1.50-in. (38 mm)

4 × 1.75-in. (44 mm)

Bolte er typisk af kulstofstål og rustfrit stål. Kontrollér materialet ved at se på mærkningerne på bolthovedet og sammenligne med Ta b el 1 . Hvis boltmaterialet ikke er vist i Ta be l 1 , kontaktes den lokale repræsentant for Emerson Process Management for at få flere oplysninger.

Monter boltene som følger:

1. Bolte af kulstofstål skal ikke smøres, og bolte i rustfrit stål er belagt med smøremiddel for at gøre montagen nemmere. Der skal således ikke påføres yderligere smøremiddel ved montage af nogen af disse typer bolte.

2. Spænd boltene med fingrene.

3. Spænd boltene til det indledende tilspændingsmoment i et krydsmønster. Se Ta be l 1 for at finde det oprindelige spændingsmoment.

4. Spænd boltene til det endelige tilspændingsmoment i det samme krydsmønster. Se Ta be l 1 for at få det endelige spændingsmoment.

5. Kontrollér, at flangeboltene stikker ud gennem isoleringspladen, før der påføres tryk.

Page 6

Installationsvejledning

ADVARSEL

B7M

Rosemount 3051S/3051/2051

C D

Rosemount 3051S/3051/2051

Tabel 1. Momentværdierne for flangens og flangeadapterens bolte

Marts 2019

Boltmateriale Hovedmærker

Kulstofstål (CS)

316

Rustfrit stål (SST) 150 in-lb 300 in-lb

316

B8M

STM 316

316

Indledende

tilspænd.-

moment

300 in-lb 650 in-lb

1.6 O-ringe med flangeadaptere

Hvis ikke de rigtige O-ringe monteres på flangeadapterne, kan det medføre procesudslip, hvilket igen kan føre til dødsfald eller alvorlige kvæstelser. De to flangeadaptere adskiller sig fra hinanden ved unikke riller til O-ringene. Brug kun den O-ring, der er konstrueret til den konkrete flangeadapter, som vist nedenfor:

Endeligt

tilspænd.-

moment

A. Flangeadapter B. O-ring C. PTFE-baseret (fir kantet profil) D. Elastomer (rund profil)

Når flangerne eller adapterne på et tidspunkt fjernes, skal O-ringene ses efter. Udskift dem, hvis der er tegn på skader, som f.eks. hak eller skår. Hvis O-ringene udskiftes, skal flangeboltene og justeringsskruerne spændes til moment igen efter montage for at kompensere for O-ringenes indplacering af PTFE.

1.7 Placering af in-line måletransmitter

Atmosfærisk reference på en in-line måletransmitter er placeret hele vejen rundt i kanten under huset. Frigangen er 360° rundt om transmitteren mellem huset og føleren. (Se Figur 2.)

Hold frigangen fri for eventuelle urenheder, herunder bl.a. maling, støv og smøremidler, ved at montere transmitteren, så procesmaterialet kan løbe af.

Page 7

Marts 2019

Figur 2. Atmosfærisk reference på en in-line måletransmitter

A. Atmosfærisk reference på en in-line måletransmitter

Installationsvejledning

2.0 Vigtigt vedrørende husets rotation

For at forbedre adgangen til kabelføringen eller bedre at kunne se det valgfri LCD-display:

1. Løsn husrotationens låseskrue.

2. Drej først huset med uret til den ønskede placering. Hvis den ønskede placering ikke kan opnås pga. for kort gevind, drejes huset mod uret til den ønskede placering (op til 360° fra enden af gevindet).

3. Spænd igen husrotationens låseskrue.

Figur 3. Husrotationens låseskrue

A. Husrotationens låseskrue (5/64 in.)

3.0 Indstilling af jumpere og kontakter

3.1 Sikkerhed

Når transmitteren er konfigureret, kan konfigurationsdataene beskyttes mod uautoriserede ændringer. Alle transmittere er udstyret med en sikkerhedsjumper, som kan indstilles på ”ON” for at forhindre utilsigtet eller tilsigtet ændring af konfigurationsdata. Jumperen er mærket ”Security” (sikkerhed).

3.2 Simulering

Simuleringsjumperen anvendes sammen med blokken for analoge input (AI). Denne jumper anvendes til at simulere trykmålingen og bruges som en spærrefunktion for AI-blokken. Simuleringsfunktionen aktiveres ved at indstille jumperen på positionen ”ON”, når strømmen er sluttet til. Denne funktion forhindrer, at transmitteren ved et uheld efterlades i simuleringstilstand.

Page 8

Installationsvejledning

ROSEMOUNT 3051

PROFIBUS PA OUTPUT

LOCAL OPERATOR INTERFACE

ELECTRONICS ASSEMBLY

P/N 03031-0001-2102

-USE EXTENDED COVER TO AVOID DAMAGE

-USE DISPLAY TO CONFIGURE

Figur 4. Transmitterjumpernes placeringer

4.0 Tilslutning af ledninger og opstart

Transmitteren tilkobles på følgende måde:

1. Tag husdækslet af på siden med feltklemmerne.

2. Sæt strøm til transmitteren ved at forbinde ledningerne til de klemmer, der er angivet på klemmerækkens mærkat.

 Strømklemmerne skelner ikke mellem polaritet - slut den positive eller

negative til den ene eller anden klemme

3. Sørg for korrekt jordforbindelse. Det er vigtigt, at instrumentkabelafskærmningen:

 Afskæres tæt på og isoleres, så den ikke kan komme i kontakt med

transmitterens hus.

 Er forbundet til den næste afskærmning, hvis kablet er ført gennem en

forgreningsdåse.

 Er forbundet til en god jordforbindelse ved strømforsyningsenden.

4. Tildæk og forsegl kabelgennemføringer, der ikke anvendes.

5. Monter ledningerne med et dryploop, hvis det er relevant. Den nederste del af dryploopet skal være lavere end kabelgennemføringerne og transmitterhuset.

6. Sæt husdækslet på igen.

Marts 2019

Figur 5. Klemmer

A. Strømklemmer B. Jordklemme Bemærk: ”NC” er en ”No Connect”-klemme (ingen forbindelse) (må ikke bruges)

Page 9

Marts 2019

Figur 6. Kabelføring

Installationsvejledning

A. 1900 m (6234 ft) maks. (alt efter kablets

specifikationer) B. Indbygget strømstabilisator og -filter C. Terminatorer D. Strømforsyning E. DP/PA koblingsled/led

F. Bu s G. DP-netværk H. Signalledningsføring I. Linje J. PROFIBUS PA enhed

4.1 Jording af signalledninger

Før ikke signalledninger igennem installationsgennemføringer eller åbne bakker med forsyningsledninger eller i nærheden af stærkstrømsudstyr. Der er jordforbindelse udvendigt på elektronikhuset og indvendigt i klemmerummet. Disse jordforbindelser bruges, når der er installeret klemmerækker med transientbeskyttelse eller for at overholde lokale regler. Se Trin 2 nedenfor for at få flere oplysninger om, hvordan kabelafskærmningen skal forbindes til jord.

1. Tag dækslet til huset med feltklemmer af.

2. Forbind ledningsparret og forbind til jord som angivet på Figur 7.

Kabelafskærmningen skal:

 Være skåret helt til og isoleret, så den ikke kan komme i kontakt med

transmitterens hus.

 Være konstant forbundet med termineringspunktet.  Være forbundet til en god jordforbindelse ved strømforsyningsenden.

Page 10

Installationsvejledning

Figur 7. Ledningsføring

Marts 2019

A. Minimer afstanden B. Trim afskærmningen og isoler C. Forbind til jord for

transientbeskyttelse

D. Kobl afskærmningen til jordforbindelsen igen E. Isoler afskærmningen

3. Sæt husdækslet på igen. Det anbefales, at dækslet strammes til, så der ikke er

mellemrum mellem dækslet og huset.

4. Tildæk og forsegl kabelgennemføringer, der ikke anvendes.

Strømforsyning

Jævnstrømsforsyningen skal give strøm, der har mindre end 2 % udsving. Der skal bruges mellem 9 og 32 V jævnstrøm ved klemmerne, for at transmitteren kan kunne køre og fungere optimalt.

Strømstabilisator

DP/PA koblingsleddet/leddet omfatter ofte en indbygget strømstabilisator.

Jording

Transmittere er el-isolerede til 500 V vekselstrøm eff. Signalledningsføringen kan ikke jordforbindes.

Jording af skærmledning

Skærmledningen kræver som regel et enkelt jordforbindelsespunkt for at undgå at skabe et jordforbundet loop. Jordingspunktet er typisk ved strømforsyningen.

5.0 Grundkonfiguration

5.1 Konfigurationsopgaver

Transmitteren kan enten konfigureres via den lokale brugergrænseflade (LOI) — udstyrskode M4 eller via en Class 2 Master (DD- eller DTM grundlæggende konfigurationsopgaver for PROFIBUS PA tryktransmitteren er:

1. Er forbundet til en god jordforbindelse ved strømforsyningsenden.

2. Tildæk og forsegl kabelgennemføringer, der ikke anvendes.

™

-baseret). De to

Page 11

Marts 2019

Installationsvejledning

Bemærk

Rosemount 3051 Profibus Profile 3.02-enheder er indstillet på Identification Number Adaptation-tilstand ved forsendelse fra fabrikken. I denne tilstand kan transmitteren kommunikere med alle Profibus kontrolværter ved, at enten den generiske Profile GSD (9700) eller den specifikke Rosemount 3051 GSD (4444) er indlæst i værten. Det er derfor ikke nødvendigt at ændre transmitterens identifikationsnummer ved opstart.

5.2 Tildeling af adresse

Rosemount 3051 tryktransmitter leveres med den midlertidige adresse 126. Denne adresse skal ændres til en unik værdi mellem 0 og 125 for at etablere kommunikation med værten. Adresserne 0-2 er normalt reserveret til mastere eller koblingsdele. Det anbefales derfor at anvende en transmitteradresse mellem 3 og 125.

Adressen kan indstilles via:

 Brugergrænsefladen — se Ta b el 2 og Figur 8.  Class 2 Master — se manualen til Class 2 Master vedr. indstilling af adressen

5.3 Konfiguration af tekniske enheder

Medmindre der er blevet anmodet om andet, leveres Rosemount 3051 tryktransmitteren med følgende indstillinger:

 Måletilstand: Tryk  Tekniske enheder: tommer H  Skalering: Ingen

De tekniske enheder skal bekræftes eller konfigureres inden installation. Enhederne for tryk, flow og niveau kan konfigureres.

Måletype, enheder, skalering og afbrydelse ved lavt flow (hvor relevant) kan indstilles via:

 Brugergrænsefladen — se Ta b el 2 og Figur 8.  Class 2 Master — se Tab e l 3 for konfiguration af de forskellige parametre

5.4 Konfigurationsværktøjer

Brugergrænseflade (LOI)

Brugergrænsefladen (LOI) kan — på anmodning — anvendes til ibrugtagning af enheden. Tænd for LOI ved at trykke på en af konfigurationsknapperne under den øverste mærkat på transmitteren. Tabel 2 og Figur 8 forklarer betjening og menuindhold.

Bemærk

Knapperne skal trykkes helt ind ≈ 10 mm (0,5 in.).

Page 12

Installationsvejledning

1. ADRESSE

2. KALIBRERING

3. ENHEDER

4. DÆMPNING

5. DISPLAY

6. IDENTIFIKATIONSNR.

7. AFSLUT

TRYK FLOW NIVEAU TEMPERATUR

NUL NEDERSTE FØLER ØVERSTE FØLER

NULSTIL TIL FABRIKSINDSTILLINGER

0—126

Tabel 2. Betjening af knapperne på den lokale brugergrænseflade

Knap Handling Navigation Indtastning af tegn Gem?

Marts 2019

1. Tegnene blinker, når de kan ændres.

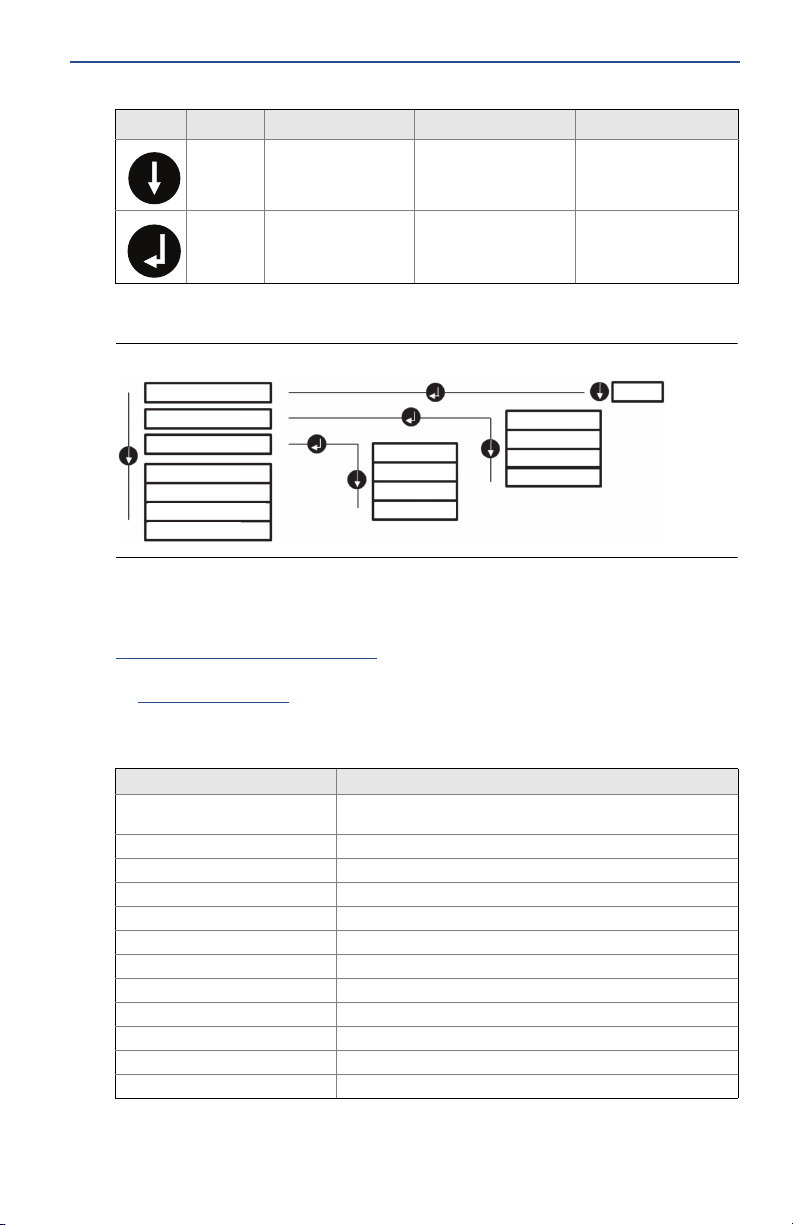

Figur 8. Menu på den lokale brugergrænseflade

5.5 Class 2 Master

Rosemount 3051 Profibus DD og DTM filer kan hentes på

EmersonProcess.com/Rosemount eller fås ved at kontakte den lokale sælger. Tabel 3 viser trin for trin, hvordan transmitteren konfigureres til trykmåling.

Se referencemanualen eller niveau.

Tabel 3. Trykkonfiguration via Class 2 Master

Trin Handlinger

Indstil blokkene på ”Out of Service” (ude af drift)

Vælg måletype Indstil den primære værdi på ”Pressure” (tryk) Vælg enheder Indstil de tekniske enheder

Indtast Scaling (skalering) Indstil ”Scale In” (indskalering) i transducerblokken på 0—100

Indstil blokkene på Auto Anbring transducerblokken i automatisk tilstand

Rul

Enter Vælger menukategori

Ruller ned gennem menukategorierne

til Rosemount 3051 for anvisninger om indstilling af flow

Anbring transducerblokken i tilstanden ”Out of Service” (ude af drift)

Anbring AI-blokken i tilstanden ”Out of Service” (ude af drift)

— De primære og sekundære enheder skal være de samme

Indstil ”Scale Out” (udskalering) i transducerblokken på 0—100 Indstil ”PV Scale” (PV-skalering) i transducerblokken på 0-100 Indstil ”Out Scale” (udskalering) i AI-blokken på 0—100 Størrelser på gevind på adaptere

Anbring AI-blokken i automatisk tilstand

Ændrer tegnværdien

Indtaster tegn og rykker frem

Skifter mellem Gem og

(1)

Annuller

Gemmer

Page 13

Marts 2019

Installationsvejledning

Værtsintegration

Kontrolvært (Class 1)

Rosemount 3051-enheden anvender kondensationsstatus som anbefalet af specifikationen for Profile 3.02 og NE 107. Se manualen vedrørende oplysninger om tildeling af kondensationsstatus.

Den rette GSD-fil skal indlæses i kontrolværten — den specifikke Rosemount 3051-fil (rmt4444.gsd) eller den generiske Profile 3.02-fil (pa139700.gsd). Disse filer kan hentes på EmersonProcess.com/Rosemount

eller Profibus.com.

Konfigurationsvært (Class 2)

Den rette DD- eller DTM-fil skal være installeret i konfigurationsværten. Disse filer kan hentes på EmersonProcess.com/Rosemount.

6.0 Trimning af transmitteren

Enhederne kalibreres af fabrikken. Efter installation anbefales det at køre en nultrimning på føleren for at fjerne eventuelle fejl pga. monteringsposition eller statiske trykpåvirkninger.

Dette kan gøres ved at udføre en nultrimning via:

 Brugergrænsefladen — se Ta b el 2 og Figur 8.  Class 2 Master — se Nultrimning via Class 2 Master for indstilling af de

forskellige parametre

6.1 Nultrimning via Class 2 Master

1. Anbring transducerblokken i tilstanden Out of Service (OOS) (ude af drift).

2. Sæt enheden under nultryk, og lad den stabilisere sig.

3. Åbn menuen Device Menu > Device Calibration (Enhedsmenu > Enhedskalibrering) og sæt Lower Calibration Point (Laveste kalibreringspunkt) på 0,0.

4. Indstil transducerblokken på tilstanden AUTO.

Page 14

Installationsvejledning

7.0 Produktcertificeringer

Rev. 1.2

7.1 Informationer om EU-direktiver

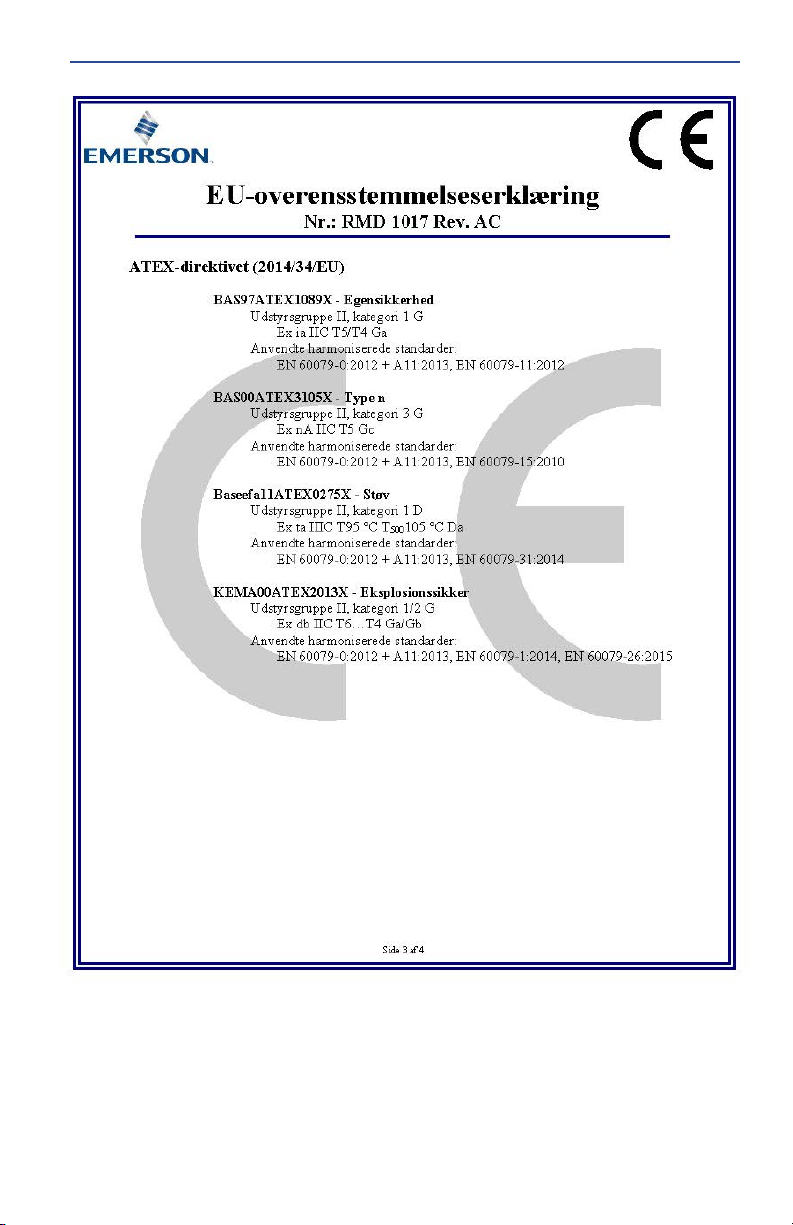

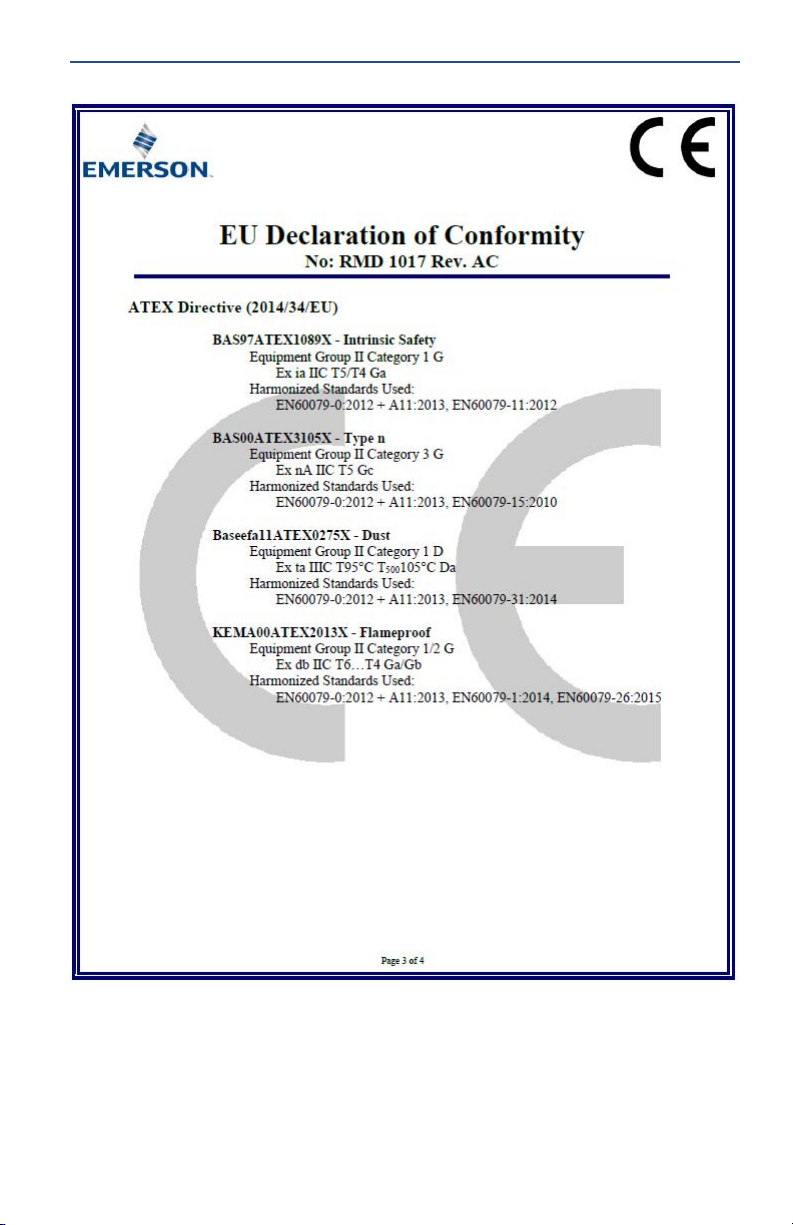

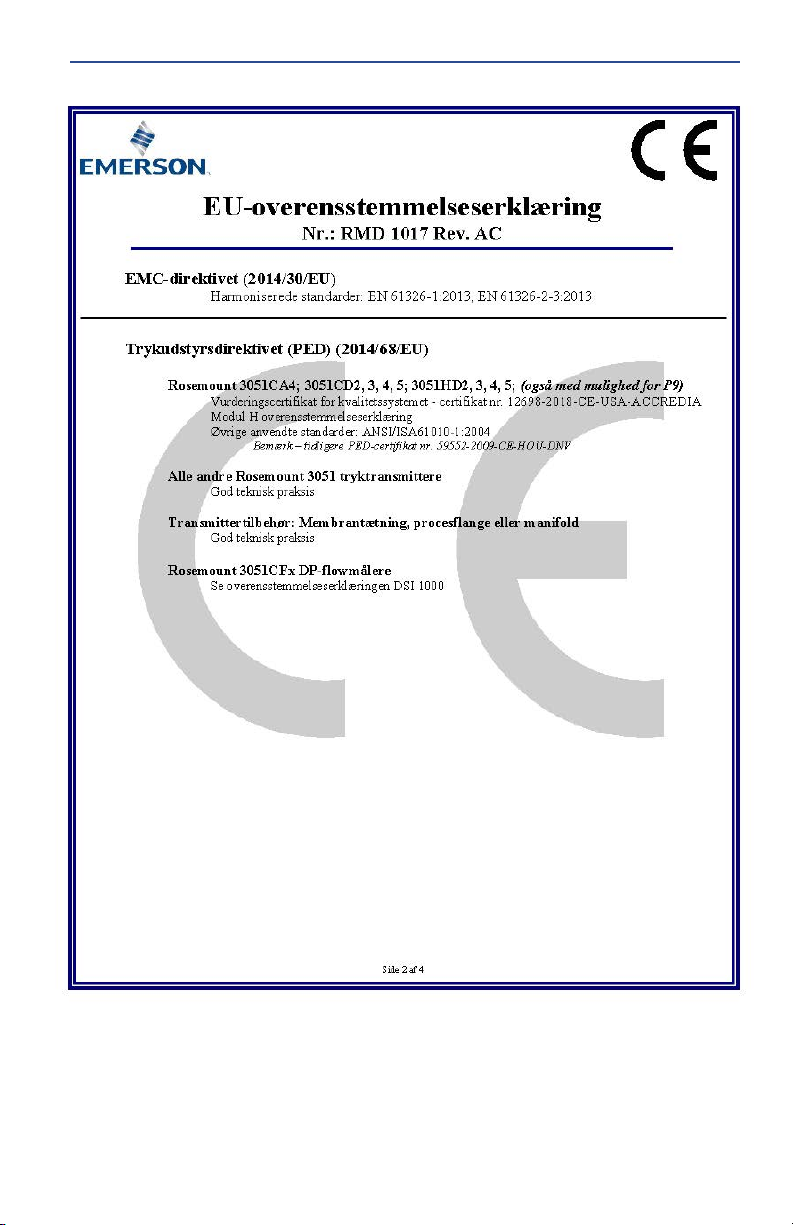

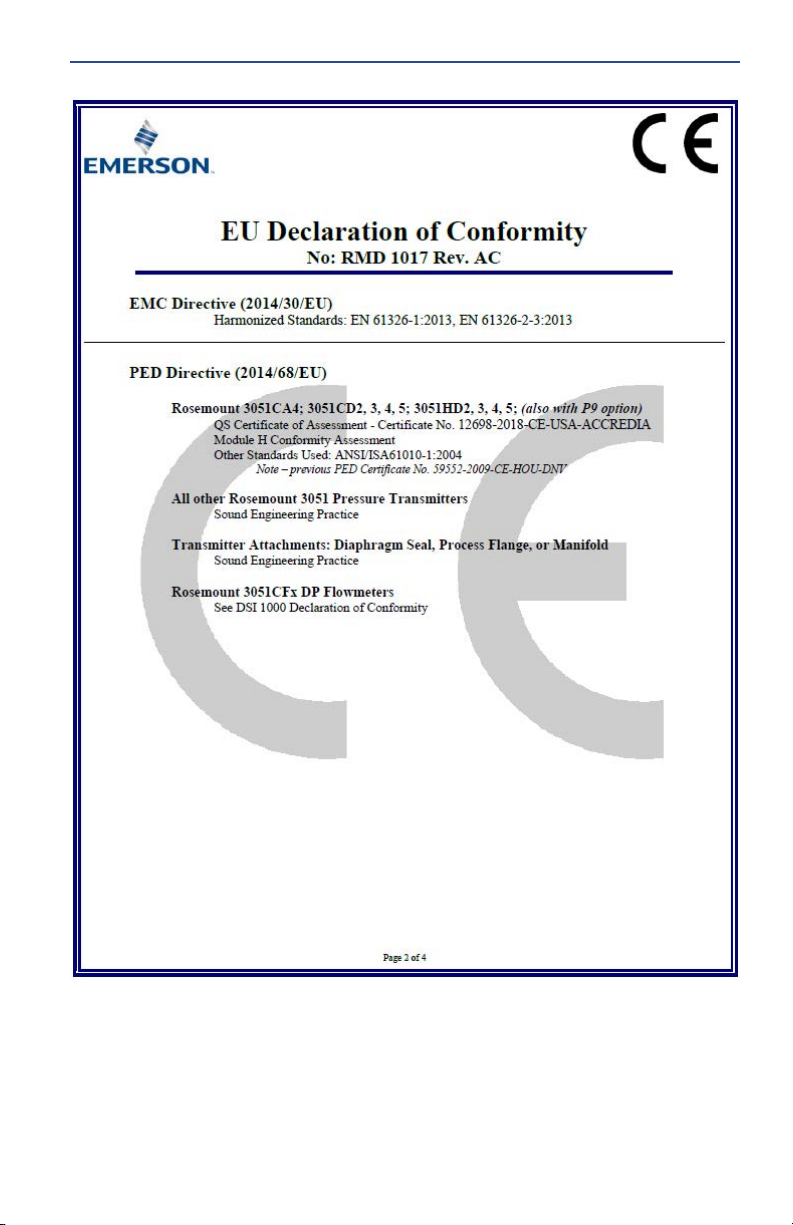

Et eksemplar af EF-overensstemmelseserklæringen kan findes bagest i installationsvejledningen. Den seneste udgave af EF-overensstemmelseserklæringen kan findes på EmersonProcess.com/Rosemount

7.2 Certificeringer vedrørende placering i almindeligt miljø

Transmitteren er som standard blevet undersøgt og afprøvet for at afgøre, om konstruktionen overholder grundlæggende krav til elektrisk, mekanisk og brandmæssig beskyttelse af et landsdækkende anerkendt testlaboratorium akkrediteret af Federal Occupational Safety and Health Administration (OSHA) i USA.

7.3 Nordamerika

E5 USA eksplosionssikker (XP) og støveksplosionssikker (DIP)

Certifikat: 0T2H0.AE Standarder: FM klasse 3600 — 2011, FM klasse 3615 — 2006, FM klasse 3810 — 2005,

ANSI/NEMA 250 — 2003

Mærkninger: XP CL I, DIV 1, GP B, C, D; DIP CL II, DIV 1, GP E, F, G; CL III;

T5(—50 °C ≤ T

I5 USA egensikker (IS) og ikke antændingsfarlig (NI)

Certifikat: 1Q4A4.AX Standarder: FM klasse 3600 — 2011, FM klasse 3610 — 2010, FM klasse 3611 — 2004,

FM klasse 3810 — 2005

Mærkninger: IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; klasse III; DIV 1 ved

tilslutning ifølge Rosemounts tegning 03031-1019; NI CL 1, DIV 2, GP A, B, C, D; T4(-50 °C ≤ T T4(—50 °C ≤ T

Særlige betingelser for sikker brug (X):

1. Huset til Rosemount 3051 transmitteren indeholder aluminium og anses for at udgøre en potentiel antændingsrisiko ved stød eller friktion. Installation og brug kræver derfor stor forsigtighed for at undgå stød og friktion.

2. Rosemount transmitter 3051 med transient klemmerække (udstyrskode T1) kan ikke klare den dielektriske 500 Vrms styrketest, og dette skal der tages højde for under installation.

IE USA FISCO

Certifikat: 1Q4A4.AX Standarder: FM klasse 3600 - 2011, FM klasse 3610 - 2010, FM klasse 3611 - 2004,

FM klasse 3810 - 2005

Mærkninger: IS CL I, DIV 1, GP A, B, C, D ved tilslutning i henhold til Rosemounts

tegning 03031-1019 (—50°C ≤ T

Særlige betingelser for sikker brug (X):

2. Rosemount transmitter 3051 med transient klemmerække (udstyrskode T1) kan ikke klare den dielektriske 500 Vrms styrketest, og dette skal der tages højde for under installation.

≤ +85 °C); fabriksforseglet; type 4X

≤ +60 °C) [Fieldbus/PROFIBUS]; type 4x

≤ +70 °C) [HART], T5(—50 °C ≤ Ta ≤ +40 °C) [HART];

≤ +60°C); type 4x

Marts 2019

Page 15

Marts 2019

Installationsvejledning

C6 Canada eksplosionssikker, støveksplosionssikker, egensikker og ikke antændingsfarlig

Certifikat: 1053834 Standarder: ANSI/ISA 12.27.01-2003, CSA std. C22.2 nr. 30 -M1986,

CSA std. C22.2 nr.142-M1987, CSA std. C22.2. nr.157-92, CSA std. C22.2 nr. 213 - M1987

Mærkninger: Eksplosionssikker til klasse I, division 1, grupp e B, C og D; egnet til klasse I,

zone 1, gruppe IIB+H2, T5; støveksplosionssikker til klasse II, division 1, gruppe E, F, G; klasse III, division 1; egensikker til klasse I, division 1, gruppe A, B, C, D ved tilslutning ifølge Rosemounts tegning 03031-1024, temperaturkode T3C; egnet til klasse I, zone 0; klasse I, division 2, gruppe A, B, C og D, T5; egnet til klasse I, zone 2, gruppe IIC; type 4X; fabriksforseglet; enkelt forsegling (se tegning 03031-1053)

E6 Canada eksplosionssikker, støveksplosionssikker og division 2

Certifikat: 1053834 Standarder: ANSI/ISA 12.27.01-2003, CSA std. C22.2 nr. 30 -M1986,

CSA std. C22.2 nr.142-M1987, CSA std. C22.2 nr. 213 - M1987

Mærkninger: Eksplosionssikker klasse 1, division 1, gruppe B, C og D; egnet til klasse 1,

zone 1, gruppe IIB+H2, T5; støveksplosionssikker til klasse II og klasse III, divi sion 1, gruppe E, F og G ; klasse 1, div ision 2 , grupp e A, B, C og D; egnet til klasse I zone 2, gruppe IIC, type 4X; fabriksforseglet; enkelt forsegling (se tegning 03031-1053)

7.4 Europa

E8 ATEX flammesikker og støvsikker

Certifikat: KEMA00ATEX2013X; Baseefa11ATEX0275X Standarder: EN60079-0:2012 + A11:2013, EN60079-1:2007, EN60079-26:2007,

EN60079-31:2009

Mærkninger: II 1/2 G Ex d IIC T6/T5 Ga/Gb, T6(—50 °C ≤ T

T5(—50 °C ≤ T

II 1 D Ex ta IIIC T95 °C T

≤ +80 °C)

105 °C Da (—20°C ≤ To ≤ +85°C)

500

Tabel 4. Procestemperatur

≤ +65 °C),

Temperaturklasse Procestemperatur

T6 —50 °C til +65 °C

T5 —50 °C til +80 °C

Særlige betingelser for sikker brug (X):

1. Denne enhed indeholder en membran med tynde vægge. I forbindelse med installation, vedligeholdelse og brug skal der tages højde for de omgivende forhold, som membranen bliver udsat for. Fabrikantens instruktioner om installation og vedligeholdelse skal overholdes i alle enkeltheder for at sikre sikkerheden igennem hele enhedens forventede levetid.

2. Kontakt producenten vedr. oplysninger om målene og de flammesikre samlinger.

3. På nogl e varianter af uds tyret er mær kningen på fabr iksskiltet beg rænset. Se cer tifikatet for den komplette mærkning af udstyret.

Page 16

Installationsvejledning

I1 ATEX egensikker og støvsikker

Certifikat: BAS97ATEX1089X; Baseefa11ATEX0275X Standarder: EN60079-0:2012, EN60079-11:2012, EN60079-31:2009 Mærkninger: HART: II 1 G Ex ia IIC Ga T4(—60 °C ≤ T

Fieldbus/PROFIBUS: II 1 G Ex ia IIC Ga T4(—60 °C ≤ T Støv: II 1 D Ex ta IIIC T95 °C T

500

≤ +60 °C)

105 °C Da (—20 °C ≤ To ≤ +85 °C)

Tabel 5. Indgangsparametre

Parameter HART Fieldbus/PROFIBUS

Spænding Ui 30 V 30 V

Strøm Ii 200 mA 300 mA

Effekt Pi 0,9 W 1,3 W

Kapacitans Ci 0,012 μF 0 μF

Induktans L

0 mH 0 mH

Særlige betingelser for sikker brug (X):

1. Enheden kan ikke modstå den 500 V isoleringstest, som kræves af paragraf 6.3.12 i EN 60079:2012. Dette skal der tages højde for, når enheden installeres.

2. Indkapslingen kan være fremstillet af en aluminiumslegering og afslutningsvist være behandlet med en beskyttende polyurethanmaling. Udstyret skal dog stadig beskyttes, således at det ikke udsættes for stød eller afskrabninger, hvis det befinder sig i en 0-zone.

3. På nogle varianter af udstyret er mærkningen på navnepladen begrænset. Se certifikatet for den komplette mærkning af udstyret.

IA AT EX F ISCO

Certifikat: BAS 98ATEX1355X Standarder: EN60079-0:2012, EN60079-11:2009 Mærkninger: II 1 G Ex ia IIC T4 Ga (—60 °C ≤ T

≤ +60 °C)

Tabel 6. Indgangsparametre

Marts 2019

Parameter FISCO

Spænding Ui 17,5 V

Strøm Ii 380 mA

Effekt Pi 5,32 W

Kapacitans Ci < 5 nF

Induktans L

< 10 μH

Særlige betingelser for sikker brug (X):

1. Enheden kan ikke modstå den 500 V isoleringstest, som kræves af paragraf 6.3.12 i EN 60079:2012. Dette skal der tages højde for, når enheden installeres.

Page 17

Marts 2019

Installationsvejledning

N1 ATEX type n og støv

Certifikat: BAS00ATEX3105X; Baseefa11ATEX0275X Standarder: EN60079-0:2012, EN60079-15:2010, EN60079-31:2009 Mærkninger: II 3 G Ex nA IIC T5 Gc (—40 °C ≤ T

II 1 D Ex ta IIIC T95 °C T

500

≤ +70 °C);

105 °C Da (—20 °C ≤ To ≤ +85 °C)

Særlige betingelser for sikker brug (X):

1. Enheden kan ikke modstå den 500 V isoleringstest, som kræves af paragraf 6.8.1 i EN 60079-15. Dette skal der tages højde for, når enheden installeres.

2. På nogle varianter af udstyret er mærkningen på navnepladen begrænset. Se certifikatet for den komplette mærkning af udstyret.

7.5 Internationalt

E7 IECEx flammesikker og støvsikker

Certifikat: IECEx KEM 09.0034X; IECEx BAS 10.0034X Standarder: IEC60079-0:2011, IEC60079-1:2007-04, IEC60079-26:2006,

IEC60079-31:2008

Mærkninger: Ex d IIC T6/T5 Ga/Gb, T6(—50 °C ≤ T

Ex ta IIIC T95 °C T

105 °C Da (—20 °C ≤ To ≤ +85 °C)

500

Tabel 7. Procestemperatur

Temperaturklasse Procestemperatur

T6 —50 °C til +65 °C

T5 —50 °C til +80 °C

Særlige betingelser for sikker brug (X):

2. Kontakt producenten vedr. oplysninger om målene på de flammesikre samlinger.

3. På nogle varianter af udstyret er mærkningen på navnepladen begrænset. Se certifikatet for den komplette mærkning af udstyret.

I7 IEC egensikker

Certifikat: IECEx BAS 09.0076X Standarder: IEC60079-0:2011, IEC60079-11:2011 Mærkninger: HART: Ex ia IIC T5/T4 Ga, T5(—60 °C ≤ T

Fieldbus/PROFIBUS: Ex ia IIC T4(—60 °C ≤ T

Tabel 8. Indgangsparametre

≤ +65 °C), T5(—50 °C ≤ To ≤ +80 °C);

≤ +40 °C), T4(—60 °C ≤ To ≤ +70 °C)

≤ +60 °C)

Parameter HART Fieldbus/PROFIBUS

Spænding Ui 30 V 30 V

Strøm Ii 200 mA 300 mA

Effekt Pi 0,9 W 1,3 W

Kapacitans Ci 0,012 μF 0 μF

Induktans L

0 mH 0 mH

Page 18

Installationsvejledning

Særlige betingelser for sikker brug (X):

1. Hvis enheden er udstyret med en 90 V transientdæmpning (ekstraudstyr), kan den ikke modstå den 500 V isoleringstest, som kræves af paragraf 6.3.12 i IEC60079-11. Dette skal der tages højde for, når enheden installeres.

IECEx minedrift (A0259 specielt) Certifikat: IECEx TSA 14.0001X Standarder: IEC60079-0:2011, IEC60079-11:2011 Mærkninger: Ex ia I Ma (—60 °C ≤ T

≤ +70 °C)

Tabel 9. Indgangsparametre

Parameter HART Fieldbus/PROFIBUS FISCO

Spænding Ui 30 V 30 V 17,5 V

Strøm Ii 200 mA 300 mA 380 mA

Effekt Pi 0,9 W 1,3 W 5,32 W

Kapacitans Ci 0,012 μF 0 μF < 5 nF

Induktans L

Særlige betingelser for sikker brug (X):

1. Hvis enheden er udstyret med en 90 V transientdæmpning (ekstraudstyr), kan det ikke modstå den 500 V isoleringstest, som kræves af IEC60079-11. Dette skal der tages højde for, når enheden installeres.

2. Det er en betingelse for sikker brug, at der tages højde for ovenstående inputparametre under installation.

3. Det er en betingelse for produktion, at kun udstyr, der er udstyret med huse, dæksler og følermodulhuse af rustfrit stål, bruges til gruppe 1 anvendelser.

N7 IECEx type n

Certifikat: IECEx BAS 09.0077X Standarder: IEC60079-0:2011, IEC60079-15:2010 Mærkninger: Ex nA IIC T5 Gc (—40 °C ≤ T

Særlige betingelser for sikker brug (X):

1. Enheden kan ikke modstå den 500 V isoleringstest, som kræves af IEC60079-15. Dette skal der tages højde for, når enheden installeres.

0 mH 0 mH < 10 μH

≤ +70 °C)

Marts 2019

7.6 Brasilien

E2 INMETRO flammesikker

Certifikat: UL-BR 13.0643X Standarder: ABNT NBR IEC60079-0:2008 + ændring 1:2011,

Mærkninger: Ex d IIC T6/T5 Ga/Gb, T6(—50 °C ≤ T

ABNT NBR IEC60079-1:2009 + ændring 1:2011, ABNT NBR IEC60079-26:2008 + ændring 1:2008

≤ +65 °C), T5(—50 °C ≤ To ≤ +80 °C)

Page 19

Marts 2019

Installationsvejledning

Særlige betingelser for sikker brug (X):

1. Denne enhed indeholder en membran med tynde vægge. I forbindelse med installation, vedligeholdelse og brug skal der tages højde for de omgivende forhold, som membranen bliver udsat for. Producentens instruktioner om installation og vedligeholdelse skal overholdes i alle enkeltheder for at sikre sikkerheden igennem hele enhedens forventede levetid.

2. I tilfælde af reparationer kontaktes producenten for at få oplysninger om dimensionerne for flammesikre samlinger.

3. Den omviklede mærkats kapacitans, der er 1,6 nF, overstiger grænseværdien i tabel 9 i ABNT NBR IEC EN60079-0. Brugeren skal afgøre egnetheden til den specifikke anvendelse.

I2 INMETRO egensikker

Certifikat: UL-BR 13.0584X Standarder: ABNT NBR IEC60079-0:2008 + ændring 1:2011, ABNT NBR

IEC60079-11:2009

Mærkninger: HART: Ex ia IIC T5/T4 Ga, T5(—60 °C ≤ T

Fieldbus/PROFIBUS: Ex ia IIC T4(—60 °C ≤ T

≤ +40 °C), T4(—60 °C ≤ To ≤ +70 °C)

≤ +60 °C)

Tabel 10. Indgangsparametre

Parameter HART Fieldbus/PROFIBUS

Spænding Ui 30 V 30 V

Strøm Ii 200 mA 300 mA

Effekt Pi 0,9 W 1,3 W

Kapacitans Ci 0,012 μF 0 μF

Induktans L

0 mH 0 mH

Særlige betingelser for sikker brug (X):

1. Hvis udstyret er udstyret med en 90 V transientdæmpning (ekstraudstyr), kan det ikke modstå den 500 V isoleringstest, som kræves af ABNT NBR IRC 60079-11. Dette skal der tages højde for, når udstyret installeres.

IB INMETRO FISCO

Certifikat: UL-BR 13.0584X Standarder: ABNT NBR IEC60079-0:2008 + ændring 1:2011, ABNT NBR

IEC60079-11:2009

Mærkninger: Ex ia IIC T4 Ga (—60 °C ≤ T

≤ +60 ° C)

Tabel 11. Indgangsparametre

Parameter FISCO

Spænding Ui 17,5 V

Strøm Ii 380 mA

Effekt Pi 5,32 W

Kapacitans Ci < 5 nF

Induktans L

< 10 μH

Page 20

Installationsvejledning

Særlige betingelser for sikker brug (X):

1. Hvis udstyret er udstyret med en 90 V transientdæmpning (ekstraudstyr), kan det ikke modstå den 500 V isoleringstest, som kræves af ABNT NBR IEC 60079-11. Dette skal der tages højde for, når udstyret installeres.

7.7 Kina

E3 Kina, flammesikker

Certifikat: GYJ14.1041X; GYJ15.1368X (flowmålere) Standarder: GB12476-2000; GB3836.1-2010, GB3836.2-2010, GB3836.20-2010 Mærkninger: Ex d IIC T6/T5 Ga/Gb, T6(-50 °C ≤ To ≤ +65 °C), T5(-50 °C ≤ To ≤ +80 °C)

Særlige betingelser for sikker brug (X):

1. Forholdet mellem det omgivende temperaturområde og temperaturklassen er som følger:

Marts 2019

—50 °C ≤ To ≤ +80 °C T5

—50 °C ≤ To ≤ +65 °C T6

Temperaturklasse

Ved anvendelse i et miljø med eksplosionsfarligt støv er den maksimale omgivende temperatur 80 °C.

2. Jordforbindelsesenheden i indkapslingen skal forbindes forsvarligt.

3. Der skal anvendes en kabelindgang certificeret af et bemyndiget organ med beskyttelsestype Ex d IIC i overensstemmelse med GB3836.1-2000 og GB3836.2-2000 ved installation i et farligt område. Ved anvendelse i et miljø med eksplosionsfarligt støv skal der anvendes en kabelindgang i overensstemmelse med IP66 eller højere.

4. Efterlev advarslen ”Holdes tæt, når kredsløbet er strømførende”.

5. Slutbrugere må ikke ændre interne komponenter.

6. Ved installation, brug og vedligeholdelse af dette produkt skal følgende standarder overholdes: GB3836.13-1997, GB3836.15-2000, GB3836.16-2006, GB50257-1996, GB12476.2-2006, GB15577-2007.

I3 Kina, egensikker

Certifikat: GYJ13.1362X; GYJ15.1367X (flowmålere) Standarder: GB3836.1-2010, GB3836.4-2010, GB3836.20-2010, GB12476.1-2000 Mærkninger: Ex ia IIC Ga T4/T5

Særlige betingelser for sikker brug (X):

1. Symbolet “X” anvendes til at betegne særlige betingelser for brug: a. Hvis enheden er udstyret med en 90 V transientdæmpning (ekstraudstyr), kan det

ikke modstå 500 V isoleringstesten i 1 minut. Dette skal der tages højde for, når enheden installeres.

b. Indkapslingen kan være fremstillet af en aluminiumslegering og afslutningsvist være

behandlet med en beskyttende polyurethanmaling. Udstyret skal dog stadig beskyttes, således at det ikke udsættes for stød eller afskrabninger, hvis det befinder sig i en 0-zone.

Page 21

Marts 2019

Installationsvejledning

2. Forholdet mellem T-kode og omgivende temperaturområde er:

Model T-kode Temperaturområde

HART T5 —60 °C ≤ To ≤ +40 °C

HART T4 —60 °C ≤ To ≤ +70 °C

Fieldbus/PROFIBUS/FISCO T4 —60 °C ≤ To ≤ +60 °C

3. Egensikre parametre:

Parameter HART Fieldbus/PROFIBUS FISCO

Spænding Ui 30 V 30 V 17,5 V

Strøm Ii 200 mA 300 mA 380 mA

Effekt Pi 0,9 W 1,3 W 5,32 W

Kapacitans Ci 0,012 μF 0 μF < 5 nF

Induktans L

0 mH 0 mH < 10 μH

Bemærk 1: FISCO-parametrene gælder både for gruppe IIC og IIB. Bemærk 2: (Flowmålere) Når temperaturtransmitter Rosemount 644 anvendes, bør dette ske med Ex-certificeret tilknyttet udstyr for at sikre et eksplosionsbeskyttelsessystem, som kan buges i eksplosive gasatmosfærer. Ledningsføring og klemmer skal være i overensstemmelse med manualen til både Rosemount 644 og tilbehøret. Kablerne mellem Rosemount 644 og tilknyttet udstyr skal være afskærmede (kablerne skal have isolationsafskærmning). Det afskærmede kabel skal være omhyggeligt jordet i et ikke-eksplosionsfarligt område.

4. Transmitterne opfylder kravene til FISCO-enheder som angivet i IEC60079-27:2008. Ved tilslutning af et egensikkert kredsløb ifølge FISCO-modellen anvendes de FISCO-parametre, der er angivet i tabellen ovenfor.

5. Produktet skal bruges sammen med Ex-certificeret tilknyttet udstyr for at etablere et eksplosionsbeskyttelsessystem, der kan bruges i eksplosive gasatmosfærer. Ledningsføring og klemmer skal være i overensstemmelse med produktets og det tilknyttede udstyrs instruktionsmanual.

6. Kablerne mellem dette produkt og tilknyttet udstyr skal være afskærmede (kablerne skal have isolationsafskærmning). Det afskærmede kabel skal være omhyggeligt jordet i et ikke-eksplosionsfarligt område.

7. Slutbrugere må ikke ændre interne komponenter, men skal løse problemet sammen med producenten for at undgå skader på produktet.

8. Ved installation, brug og vedligeholdelse af dette produkt skal følgende standarder overholdes: GB3836.13-1997, GB3836.15-2000, GB3836.16-2006, GB50257-1996, GB12476.2-2006, GB15577-2007.

N3 Kina type n

Certifikat: GYJ15.1105X Standarder: GB3836.1-2010, GB3836.8-2003

≤ T

Mærkninger: Ex nA nL IIC T5 Gc (—40 °C

≤ +70 °C)

Særlige betingelser for sikker brug (X):

1. Symbolet “X” anvendes for at angive særlige betingelser for brug: Enheden kan ikke modstå 500 V testen til jord i 1 minut. Dette skal der tages højde for ved installationen.

Page 22

Installationsvejledning

7.8 Japan

E4 Japan, flammesikker

Certifikat: TC20577, TC20578, TC20583, TC20584 [HART]; TC20579, TC20580,

Mærkninger: Ex d IIC T5

TC20581, TC20582 (Fieldbus)

7.9 Technical Regulations Customs Union (EAC)

EM EAC flammesikker

Certifikat: RU C-US.GB05.B.01197 Mærkninger: Ga/Gb Ex d IIC T5/T6 X, T5(—60 °C

Særlige betingelser for sikker brug (X):

1. Læs om særlige betingelser i certifikatet.

IM EAC egensikker

Certifikat: RU C-US.GB05.B.01197 Mærkninger: HART: 0Ex ia IIC T4/T5 Ga X, T4(—60 °C

+40 °C) Fieldbus/PROFIBUS: 0Ex ia IIC T4 Ga X (—60 °C

Særlige betingelser for sikker brug (X):

1. Læs om særlige betingelser i certifikatet.

≤ T

≤ +80 °C), T6(—60 °C ≤ To ≤ +65 °C)

≤ T

≤ +70 °C), T5(—60 °C ≤ To ≤

≤ T

≤ +60 °C)

7.10 Kombinationer

K2 Kombination af E2 og I2 K5 Kombination af E5 og I5 K6 Kombination af C6, E8 og I1 K7 Kombination af E7, I7 og N7 K8 Kombination af E8, I1 og N1 KB Kombination af E5, I5 og C6 KD Kombination af E8, I1, E5, I5 og C6 KM Kombination af EM og IM

7.11 Installationsgennemføringspropper og adaptere

IECEx flammesikkerhed og øget sikkerhed Certifikat: IECEx FMG 13.0032X Standarder: IEC60079-0:2011, IEC60079-1:2007, IEC60079-7:2006-2007 Mærkninger: Ex de IIC Gb

ATEX flammesikkerhed og øget sikkerhed Certifikat: FM13ATEX0076X Standarder: EN60079-0:2012, EN60079-1:2007, IEC60079-7:2007 Mærkninger: II 2 G Ex de IIC Gb

Tabel 12. Størrelser på gevind på installationsgennemføringspropper

Gevind Identifikationsmærke

M20 X 1,5 M20

/2—14 NPT

/2 NPT

Marts 2019

Page 23

Marts 2019

Installationsvejledning

Tabel 13. Størrelser på gevind på adaptere

Hangevind Identifikationsmærke

M20 X 1,5— 6H M20

/2—14 NPT

/4—14 NPT

Hungevind Identifikationsmærke

M20 ⫻ 1,5—6H M20

/2—14 NPT

G1/2 G1/2

/2—14 NPT

/4—14 NPT

/2—14 NPT

Særlige betingelser for sikker brug (X):

1. Når en adapter med gevind eller en blindprop bruges sammen med en indkapsling, hvor beskyttelsestypen er med øget sikkerhed ”e”, skal indgangsgevindet forsegles på egnet vis for at overholde indkapslingsklassen for beskyttelse mod indtrængning (IP).

2. Blindproppen må ikke bruges sammen med en adapter.

3. Blindproppen og gevindadapteren skal være enten med NPT eller metrisk gevindform.

/2 gevindforme er kun acceptable til eksisterende (ældre) udstyrsinstallationer.

7.12Yderligere certificeringer

SBS Typegodkendelse fra American Bureau of Shipping (ABS)

Certifikat: 09-HS446883A-5-PDA Tilsigtet brug: Marine- og offshore-applikationer - måling af enten gauge eller absolut

SBV Typegodkendelse fra Bureau Veritas (BV)

Certifikat: 23155 BV-regler: Bureau Veritas-regler til klassificering af skibsinstallationer af stål Krav: Bureau Veritas-regler til klassificering af skibsinstallationer af stål Anvendelse: Kl asseb etegnel ser: AUT-UMS, A UT-CC S, AU T-PORT og AU T-IMS ;

SDN Typegodkendelse fra Det Norske Veritas (DNV)

Certifikat: TAA000004F Tilsigtet brug: DNV's GL-regler for klassificering - skibe og offshore-enheder Anvendelse:

tryk på væske, gas og damp.

tryktransmittertype 3051 kan ikke monteres på dieselmotorer

Placeringsklasser

Tem pe ra tu r D

Fugti ghed B

Vibration A

EMC B

Indkapsling D

SLL Typegodkendelse fra Lloyds Register (LR)

Certifikat: 11/60002 Anvendelse: Miljøkategori ENV1, ENV2, ENV3 og ENV5

C5 Målingsnøjagtighed - godkendelse iflg. standarder fra Measurement Canada

Certifikat: AG-0226; AG-0454; AG-0477

Page 24

Installationsvejledning

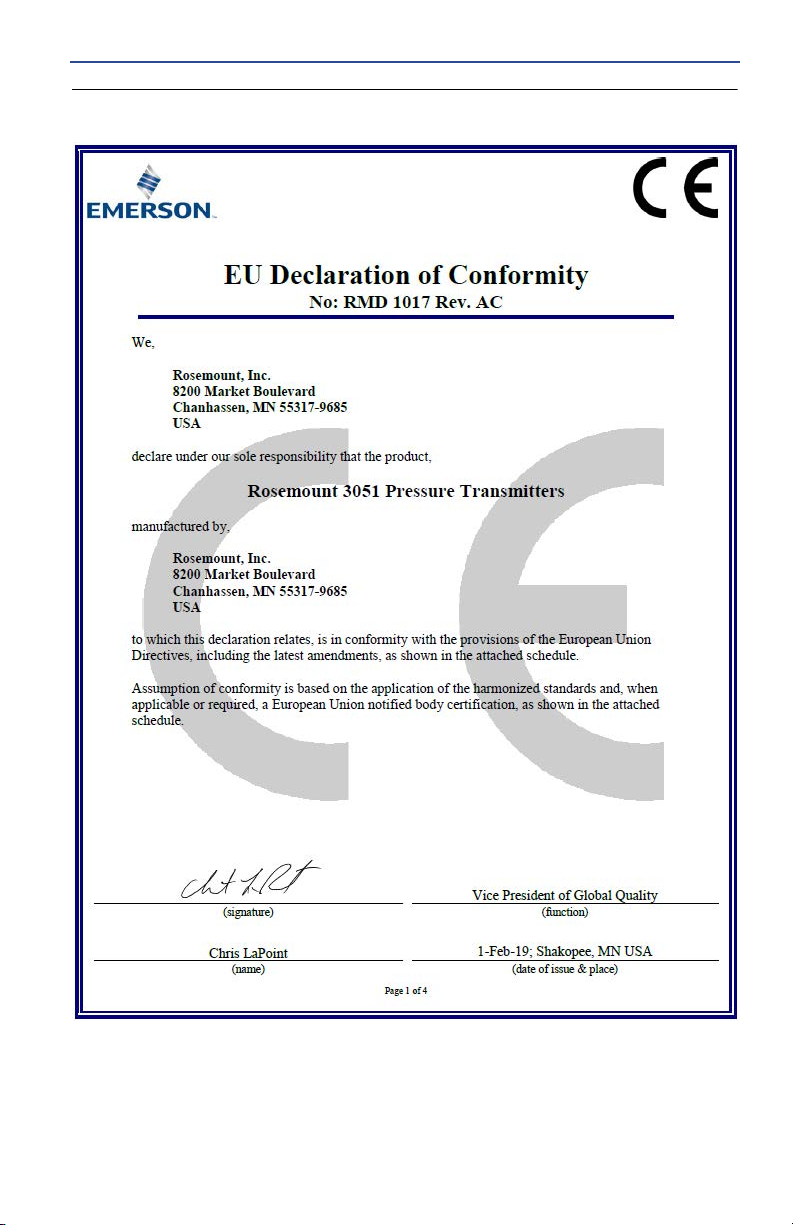

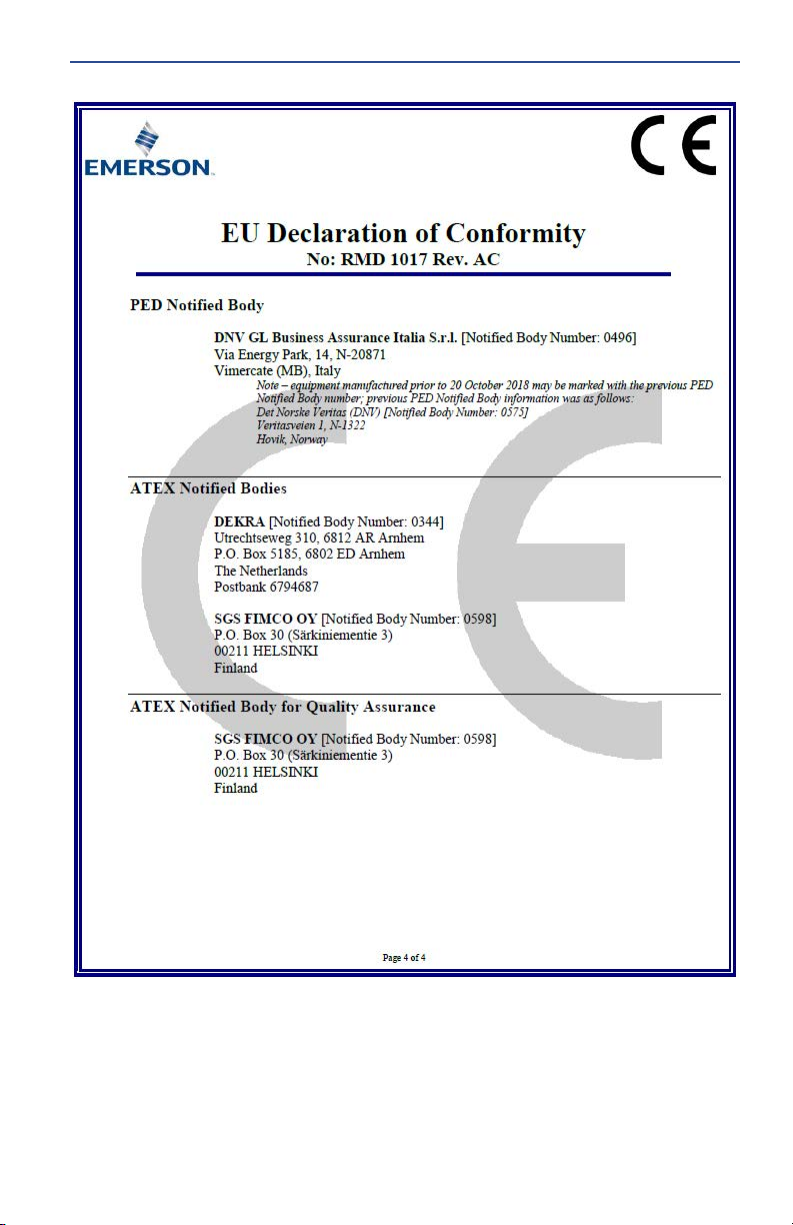

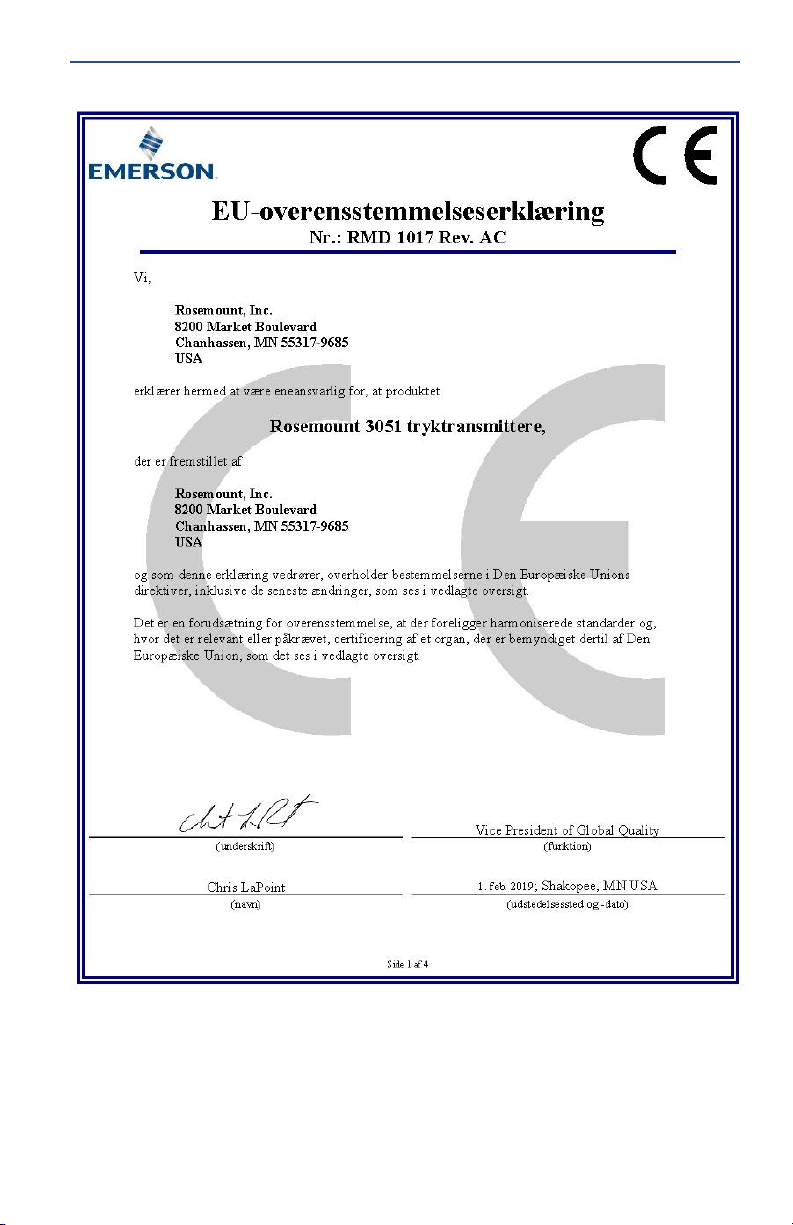

Figur 9. Rosemount 3051 Overensstemmelseserklæring

Marts 2019

Page 25

Marts 2019

Installationsvejledning

Page 26

Installationsvejledning

Marts 2019

Page 27

Marts 2019

Installationsvejledning

Page 28

Installationsvejledning

Marts 2019

Page 29

Marts 2019

Installationsvejledning

Page 30

Installationsvejledning

Marts 2019

Page 31

Marts 2019

Installationsvejledning

Page 32

Installationsvejledning

ᴹ

China RoHS

㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘

Rosemount 3051

List of Rosemount 3051 Parts with China RoHS Concentration above MCVs

䜘Ԧ〠

Part Name



ᴹᇣ⢙

/ Hazardous Substances



䫵

Lead

(Pb)

⊎

Mercury

(Hg)

䭹

Cadmium

(Cd)

ޝԧ

Hexavalent Chromium

(Cr +6)

ཊⓤ

Polybrominated

biphenyls

(PBB)

ཊⓤ

Polybrominated

diphenyl ethers

(PBDE)

⭥ᆀ㓴Ԧ

Electronics

Assembly

XO O O O O

༣փ㓴Ԧ

Housing

Assembly

XO O X O O

Րᝏಘ㓴Ԧ

Sensor

Assembly

XO O X O O

ᵜ㺘Ṭ㌫׍ᦞ

SJ/T11364

Ⲵ㿴ᇊ㘼ࡦ֌

This table is proposed in accordance with the provision of SJ/T11364.

᜿Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of GB/T 26572.

᜿Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.



Marts 2019

䍘



䬜

㚄

Page 33

Marts 2019

Installationsvejledning

Page 34

Globale hovedkontorer

Emerson Automation Solutions

6021 Innovation Blvd. MN 55379, USA

+1 800 999 9307 eller +1 952 906 8888 +1 952 949 7001 [email protected]

North America Regional Office

Emerson Automation Solutions

8200 Market Blvd. Chanhassen, MN 55317, USA

+1 800 999 9307 eller +1 952 906 8888 +1 952 949 7001 [email protected]

Latin America Regional Office

Emerson Automation Solutions

1300 Concord Terrace, Suite 400

FL 33323, USA

Sunrise,

+1 954 846 5030 +1 954 846 5121 [email protected]

Europe Regional Office

Emerson Automation Solutions Europe GmbH

Neuhofstrasse 19a P.O. Box 1046 CH 6340 Baar Schweiz

+41 (0) 41 768 6111 +41 (0) 41 768 6300 [email protected]

Asia Pacific Regional Office

Emerson Automation Solutions Asia Pacific Pte. Ltd.

1 Pandan Crescent Singapore 128461

+65 6777 8211 +65 6777 0947 [email protected]

Middle East and Africa Regional Office

Emerson Automation Solutions

Emerson FZE P.O. Box 17033, Jebel Ali Free Zone - South 2 Dubai, Forenede Arabiske Emirater

+971 4 8118100 +971 4 8865465

[email protected]

Shakopee,

*00825-0100-4797*

Installationsvejledning

00825-0108-4797, rev. FD

Emerson Automation Solutions

Generatorvej 8A, 2.sal 2860 Søborg Danmark

Tlf. 70 25 30 51 Fax 70 25 30 52

Linkedin.com/company/Emerson-Automation-Solutions

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/us er/RosemountMeasur ement

Google.com/+RosemountMeasurement

Standard vilkår og betingelser for salg kan findes på

www.Emerson.com/en-us/pages/Terms-of-Use.aspx

Emerson -logoet er et varemæ rke og servicemær ke tilhørende Emerson Electric Co. Rosemount og Rosem ount-logoet er varemæ rker tilhørende Emerson Process Management. PROFIBUS er et registreret varemærke tilhørende PROFINET International (PI). DTM er et varemærke tilhørende FDT Group. FOUNDATION Fieldbus er et varem ærke tilhørende FieldComm Group. Alle andre mærker tilhører de respektive ejere. © 2019 Emerson. Alle rettigheder forbeholdes.

Marts 2019
