罗斯蒙特™ 2521 固体物位开关
振动音叉
快速安装指南
00825-0106-2521, Rev AB
2020 年 10 月
快速安装指南 2020 年 10 月
内容
简介............................................................................................................................................. 3
机械安装.................................................................................................................................... 10
电气安装.................................................................................................................................... 15
组态........................................................................................................................................... 24
操作........................................................................................................................................... 29
维护........................................................................................................................................... 33
2
快速安装指南
2020 年 10 月 快速安装指南
1
1.1
简介
检查物位开关在其安装点是否存在过程介质，并将其报告为开关电气输
出。
注
本《快速安装指南》的其他语言版本可从 Emerson.com/Rosemount 获得。
安全信息
注意
使用产品前请阅读本手册。为保证人身及系统安全以及获得最佳的产品性
能，安装、使用或维护本产品前请务必确保完全了解手册内容。
技术支援的联系信息如下：
客户中心
技术支持、报价及订购相关问题。
• 美国 - 1-800-999-9307（中部标准时间上午 7:00 到下午 7:00）
•
亚太地区 - 65 777 8211
北美响应中心
设备维修需求。
• 1-800-654-7768（全天 24 小时 — 包括加拿大）
• 若处于这些区域之外的地区，请与您当地的艾默生代表联系。
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可
能是有意或无意的，需要采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制
未经授权人员进行物理接触，以保护最终用户的资产。这对于设施中使用
的所有系统均是如此。
快速安装指南
警告
3
快速安装指南 2020 年 10 月
警告
不遵守安全安装与检修准则，可能导致死亡或严重受伤。
• 请确保由取得相关资质人员按照相应的操作规程安装物位开关。
• 只能使用本手册中规定的物位开关。未按照指南或手册操作设备，可能
削弱物位开关的防护能力。
爆炸可能会导致死亡或严重伤害。
• 在防爆/防燃、增安型和防尘燃安装中，当物位开关通电时切勿取下壳
体外罩。
• 为满足阻燃/隔爆要求，壳体盖子必须完全盖上。
触电可能导致死亡或严重受伤。
• 不得接触引线或接线端子。引线上可能存在的高压会导致触电。
• 在进行物位开关接线时，请确保物位开关的电源处于关闭状态，并且与
任何其他外部电源连接的线路均处于断开状态，或者没有通电。
• 确保接线符合电流要求，且绝缘符合电压、温度和环境要求。
过程泄漏可能导致死亡或严重受伤。
• 请务必轻拿轻放物位开关。如果过程密封件受损，气体或灰尘可能会从
筒仓（或其他容器）中逸出。
使用任何非认可的部件可能危害安全。修理（例如更换组件等）也可能危
害安全性，且在任何情况下均不允许。
• 严禁未经授权随意更改产品，这可能意外或不可预料地改变性能并危害
安全。影响焊缝或法兰完整性的未经授权的更改（例如额外钻孔）会损
害产品完整性和安全性。对于因未经艾默生的事先书面许可进行修改而
发生损坏的任何产品，设备的额定性能和认证不再有效。若继续使用无
书面授权进行修改而损坏的产品，则客户应完全承担风险和损失。
4
快速安装指南
2020 年 10 月 快速安装指南
小心
本文档描述的产品不是专为核工业级应用而设计的。
• 在需要核工业级硬件或产品的应用场合，若使用非核工业级产品会导致
读数不精确。
• 有关罗斯蒙特核工业级产品的信息，请与本地艾默生销售代表联系。
对于处理接触危险物质的产品的人员，若知悉并了解危险，则可以避免伤
害。
• 若退回的产品曾接触过职业安全与健康管理局 (OSHA) 所定义的危险物
质，则在退回的物位开关中必须随附各危险物质的安全数据表 (SDS) 复
印件。
1.2
应用
罗斯蒙特™ 2521 固体物位开关用于监控所有类型的容器或筒仓中的散装物
料的物位。
物位开关可用于未表现出强结皮和沉积倾向的所有粉状和颗粒状散装物
料。还可检测液体中的固体物质。
有三种不同的外壳选项可用：
• 标准
— 用于非危险区域（普通场所）的安装
— 用于危险区域的防尘燃安装
• “D”型
— 用于危险区域（分类场所）的防燃/防爆/防尘燃安装
• “DE”型
— 与“D”型相同，但带有接线盒（安全性更高）
典型应用包括：
• 建筑材料
— 石灰、挤塑苯乙烯泡沫 (XPS)、型砂，等等
• 食品饮料行业
— 奶粉、面粉、盐，等等
• 塑料
— 塑料颗粒，等等
• 木材
快速安装指南
5
快速安装指南 2020 年 10 月
• 化工产品
物位开关可通过螺纹、法兰或三夹钳过程连接件安装到筒仓（或其他容
器）。您可以将其安装在筒仓侧壁上，使其与待监控的填充限相平。或
者，如果是加长型，可将其垂直安装在筒仓顶部以监控最大填充限。
音叉的长度可达 157.5in. (4m) 并配有延长管，或者长达 787in. (20m) 并配
有延长索。
建议使用滑动套管，以便在物位开关实时运行期间能够轻松地更改切换
点。
注
罗斯蒙特 2521 产品数据表包含所有尺寸图。
6
快速安装指南
A
B
C
C
C
D
2020 年 10 月 快速安装指南
图 1-1: 典型安装示例
快速安装指南
A.
罗斯蒙特
B.
罗斯蒙特
C.
罗斯蒙特
D.
可选滑动套管
2521
包含索式延长音叉长度
2521
包含管式延长音叉长度和热延长管
2521
包含标准长度音叉
7
A
C
D
B
B
B
快速安装指南 2020 年 10 月
图 1-2: 水中的固体检测
A.
罗斯蒙特
B.
罗斯蒙特
C.
可选滑动套管
D.
水中的固体
8
2521
包含管式延长音叉长度和热延长管
2521
包含标准长度音叉
快速安装指南
2020 年 10 月 快速安装指南
1.3
测量原理
利用音叉原理，压电晶体使音叉以其固有频率振荡。通过电子部件持续地
监控振荡频率的变化，它根据音叉是否被固体介质覆盖而变化。
当容器（筒仓）中的固体介质离开音叉时，会导致振荡频率变化，电子部
件检测到这种变化，输出切换以指示“未覆盖”状态。
当容器（筒仓）中的固体介质升高并覆盖音叉时，会导致振荡频率变化，
电子部件检测到这种变化，输出切换以指示“覆盖”状态。
电气输出将因订购罗斯蒙特 2521 时所选的电子部件而异。
快速安装指南
9
快速安装指南 2020 年 10 月
2
2.1
2.1.1
机械安装
安装注意事项
在筒仓（或其他容器）上安装物位开关之前，请查阅安全性和安装前准备
部分。
安全
一般安全
1. 此设备的安装应由经过相应培训的人员按照适用的操作规程进行。
2. 如果设备有可能与腐蚀性物质接触，则由用户负责采取合适的预防
措施来防止对其产生不利影响，从而确保不会削弱保护类型。
a. 腐蚀性物质： 腐蚀金属的酸性液体或酸性气体或者是可能影
响聚合材料的溶剂。
b. 适当预防措施： 作为例行检查的一部分进行定期检查，或者
根据材料数据表确定其能够耐受特定化学品。
3. 安装人员负责：
a. 存在高机械力时，采取保护措施，例如在筒仓上安装成角的
屏蔽装置（倒 V 形）或选择延长管选件。
b. 确保过程连接件紧固到正确的扭矩值并已密封，以防止过程
介质渗漏。
10
4. 技术数据
a. 罗斯蒙特 2521 产品数据表包含所有技术规格。请浏览
Emerson.com/Rosemount 以获得其他语言版本。
危险区域安全性
罗斯蒙特 2521 产品认证文档提供了适用于危险区域安装的安全说明和控制
图纸。请浏览 Emerson.com/Rosemount 以获得其他语言版本。
快速安装指南
B
A
2020 年 10 月 快速安装指南
2.1.2
2.1.3
水中固体
只有罗斯蒙特 2521S 支持水中固体的检测。 安装示例可参阅图 1-2。
机械负载
安装点的负载不得超过 300Nm（带延长音叉的罗斯蒙特 2521）。
图 2-1: 最大机械负载
2.1.4
竖直安装
表 2-1 提供最长的音叉长度以及相对于普通竖直安装的相应最大偏差。
表 2-1: 最大竖直偏差
最大偏差 最大音叉长度
5° 157.5 in. (4000 mm)
45° 47.24 in. (1200 mm)
> 45° 23.62 in. (600 mm)
快速安装指南
A.
安装点
B.
机械负载
11
A
快速安装指南 2020 年 10 月
2.1.5
2.1.6
2.1.7
安装位置
花点时间评估合适的安装位置。避免将物位开关安装在填充点、内部结构
和筒仓（或其他容器）壁附近。安装加长版物位开关，尤其应注意考虑到
内部结构。用力将物位开关塞进狭小或堵塞的空间中存在损坏传感器的风
险，并可能会削弱它自带的保护作用。
滑动套管
将两个 M8 螺钉的扭矩调整至 20Nm，以形成密封并保持过程 压力。请参
见图 2-2。
图 2-2: 滑动套管，M8 螺钉
A.
两个独立的
M8
螺钉
法兰安装
紧固法兰时，必须装配合适的垫片以形成密封。
2.1.8
2.1.9
2.1.10
12
拧紧螺纹式过程连接件
拧紧 Rosemount 2521 的螺纹式过程连接件时：
• 使用物位开关六角凸台上的开口扳手或滑动套筒。
• 切勿通过外壳拧紧。
• 切勿超出最大 80 Nm 的扭矩。
卫生应用
食品级物料适合在正常和可预测的卫生应用中使用（符合指令 1935/2004
第 3 条）。罗斯蒙特 2521 目前没有卫生认证。
振动音叉
音叉弯曲、缩短或延长会损坏物位开关。
快速安装指南
A
C
B
2020 年 10 月 快速安装指南
2.1.11
2.1.12
2.1.13
可旋转外壳和音叉朝向标志
标准外壳可自由旋转，以便于安装到过程后达到最佳位置。在‘D’和‘DE’型
外壳上，必须先旋松一颗固定螺钉，外壳才能自由旋转。达到最佳位置
后，再重新拧紧固定螺丝。切勿超出物理限制强行旋转外壳。
图 2-3: 外壳旋转和音叉朝向标志
A.
螺纹过程连接件
B.
外壳
C.
六角凸台（或已安装的滑动套筒）上的音叉朝向标志
电缆格兰方向
当物位开关水平安装时，确保电缆格兰向下以避免水进入壳体内部。不使
用的导线管入口必须 使用合适等级的阻塞（阻挡）堵头完全密封。
密封件
在螺纹过程连接件上缠绕 PTFE 胶带。 这是在筒仓（或其他容器）中为了保
持过程压力必需采取的措施。
2.1.14
2.1.15
2.2
快速安装指南
未来维护
建议存在腐蚀性环境时润滑壳体罩（盖子）的螺钉。 这样将有助于防止在
未来的维护任务中需要拆下罩时遇到难题。
开关点
重型批量材料
当物位开关的音叉被覆盖数毫米时，信号输出将会切换。
轻质批量材料
当物位开关的音叉被覆盖数厘米时，信号输出将会切换。
安装物位开关
图 2-4 显示了应如何安装物位开关。
13
A
B
A
B
C
E
F
G
D
OK
OK
H
快速安装指南 2020 年 10 月
图 2-4: 正确和错误安装
A.
使用电缆延长的音叉长度选件进行满仓检测
B.
使用电缆延长或管道延长的音叉长度选件进行空仓检测
C.
滑套选件
D.
设备以一定角度安装（推荐）时，散装固体更易于向下滑动
E.
钢防护罩
F.
在锥形部分安装只适合在音叉上不会造成堆积的固体物料（粉末）
G.
错误安装
-
音叉定向不能让固体物料通过音叉。 查看六角形上的定
向标志是朝上还是朝下
H.
错误安装
-
插座过长使得固体物料容易在内部堆积。 音叉必须充分
伸入筒仓才能正确检测物位
14
快速安装指南
2020 年 10 月 快速安装指南
3
3.1
电气安装
安全信息
警告
不遵守安全安装与检修准则，可能导致死亡或严重受伤。
• 请确保由取得相关资质人员按照相应的操作规程安装物位开关。
• 只能使用本手册中规定的物位开关。未按照指南或手册操作设备，可能
削弱物位开关的防护能力。
爆炸可能会导致死亡或严重伤害。
• 在防爆/防燃、增安型和防尘燃安装中，当物位开关通电时切勿取下壳
体外罩。
• 为满足阻燃/隔爆要求，壳体盖子必须完全盖上。
触电可能导致死亡或严重受伤。
• 不得接触引线或接线端子。引线上可能存在的高压会导致触电。
•
在进行物位开关接线时，请确保物位开关的电源处于关闭状态，并且与
任何其他外部电源连接的线路均处于断开状态，或者没有通电。
• 确保接线符合电流要求，且绝缘符合电压、温度和环境要求。
3.2
3.2.1
3.2.2
3.2.3
快速安装指南
接线考虑因素
注
完整电气规格请参阅 Rosemount 2521 产品数据表。
搬运
如果搬运方式不当或不合规范，则无法保证设备的电气安全性。
安装法规
必须遵守当地法规或 VDE 0100（德国电工工程师法规）。
使用 24 V 电源时，需要与市电之间采取了增强绝缘措施的 获准电源。
保险丝
按照连接图所述的方式使用保险丝。
15
快速安装指南 2020 年 10 月
3.2.4
3.2.5
3.2.6
漏电断路器 (RCCB) 保护
发生故障时，配电电压必须通过 RCCB 保护开关自动切断，以防止间接地
接触到危险电压。
电源
电源开关
必须在设备附近提供电压断开开关。
供电电压
接通设备之前，比较应用的供电电压与电子模块和铭牌上 所示的规格。
接线
现场接线电缆
直径必须匹配所用电缆格兰的夹紧范围。
横截面积必须匹配连接端子的夹紧范围，并且必须考虑到最大电流。
所有现场接线的绝缘层都至少必须适合 250Vac 的电压。
温度等级至少必须为 194°F (90°C)。
当存在高于 EMC 标准声明值的电气干扰时，应使用屏蔽电缆。 或者，也可
使用无屏蔽的仪表电缆。
引导电缆进入接线盒
现场接线电缆必须修剪到合适的长度，以便正确地装入接线盒。
3.2.7
16
连接端子
准备用于连接到标准或“D”型外壳内端子的电缆时，剥去绝缘层而露出铜线
束的长度不得超过 0.31in. (8mm)。 对于“DE”型外壳，剥去绝缘层的长度不
得超过 0.35in. (9mm)。 始终要检查电源是否已断开或关闭，以免接触危险
的带电部件。
连接端子
准备用于连接端子的电缆时，剥去绝缘层而露出铜线束的长度不得超过
0.31 in. (8 mm)。 始终要检查电源是否已断开或关闭，以免接触危险的带
电部件。
电缆管、导管和堵头在危险区域的安装
一般安装
• 此设备的安装应由经过相应培训的人员按照适用的操作规程进行。
使用合适等级的阻挡堵头封住未使用的导线管入口。
•
快速安装指南
2020 年 10 月 快速安装指南
• 如果适用，仅使用工厂提供的部件。
• 使用工厂提供的电缆格兰安装物位开关时，必须为接线电缆提供合适的
应力释放装置。
• 接线电缆的直径必须匹配缆线夹的夹紧范围。
• 对于非工厂提供的部件，安装人员应负责确保：
— 部件的认证和保护类型与物位开关的认证相当。
— 部件的环境温度范围符合物位开关的规格加 10K。
— 部件必须按照部件制造商的安装说明进行安装。
安装带有导线管系统的防燃或防爆罗斯蒙特 2521
在导线管系统中，一根根导线将安装在经过认证的管道系统内。该管道系
统还必须具有防燃或防爆结构。
为了获得 ATEX 和 IECEx 认证，物位开关的外壳和管道系统都需要使用经过
认证的防燃或防爆密封件进行相互隔离。密封件必须直接安装在物位开关
的导线管入口内或安装在导线管上。不使用的导线管入口必须使用经过适
当认证的阻挡元件（阻塞堵头）密封。
为了获得 FM 和 CSA 认证，物位开关的外壳和管道系统都需要使用经过认
证的防燃密封件进行相互隔离。密封件必须安装在距离外壳壁 18 英寸的范
围内。不使用的导线管入口必须使用经过适当认证的阻挡元件（阻塞堵
头）密封。
3.2.8
3.2.9
快速安装指南
继电器和晶体管保护
为继电器触点和输出晶体管提供保护，使设备不受电感负载浪涌的影响。
静电
罗斯蒙特 2521 必须接地，以避免静电荷积聚。 这对于使用气动输送装置
和非金属容器的 应用特别重要。
17
2
3 4 5
1
B
A
C
A
B
快速安装指南 2020 年 10 月
3.3
物位开关的接线
图 3-1: 标准型和“D”型外壳的连接概述
A.
内部接地端子
B.
连接端子
C.
保护导线端子
图 3-2: “DE”型外壳的连接概述
-
接到壳体的电子部件
-
保护接地
(PE)
A.
连接端子（在接线盒内，安全性更高）。
固定扭矩为
B.
保护导线端子
3.3.1
18
SPDT 继电器的接线
电源：
0.5 - 0.6Nm
-
保护接地
(PE)
快速安装指南
3
4
1
2
5
PE
Signal output
Power supply
+
-
L
N
2020 年 10 月 快速安装指南
• 19 至 230Vac (50/60Hz) +10% 8VA
• 19 至 55Vdc +10% 1.5W
信号输出（浮动 SPDT 继电器）：
• 最大 250Vac，8A，非感应式
• 最大 30Vdc，5A，非感应式
信号输出的保险丝：最大 10A，慢断型或快断型，HBC，250V
图 3-3: SPDT 电源和信号输出连接
3.3.2
快速安装指南
DPDT 继电器的接线
电源：
• 19 至 230Vac (50/60Hz) +10%，18VA
• 19 至 36Vdc（待 I.S. 认证）或至 55Vdc +10%，2W
信号输出（浮动 DPDT 继电器）：
• 最大 250Vac，8A，非感应式
• 最大 30Vdc，5A，非感应式
信号输出的保险丝：最大 10A，慢断型或快断型，HBC，250V
19
3
4
1
2
5 7 8 9
PE
Signal output
Power supply
+
-
L
N
快速安装指南 2020 年 10 月
图 3-4: DPDT 电源和信号输出连接
20
快速安装指南
1
2
3
PE
Load
Power supply
+
-
L
N
2020 年 10 月 快速安装指南
3.3.3
3 线 PNP 的接线
电源：
• 18 至 50Vdc +10%，1.5W
信号输出：
• 最大 0.4A
• PLC、继电器和灯泡等的负载示例
电源上的保险丝：最大 4A、慢断型或快断型，HBC，250V
图 3-5: 3 线 PNP：电源和信号输出连接
快速安装指南
21
1
2
PE
Power supply
+
-
L
N
Load
快速安装指南 2020 年 10 月
3.3.4
2 线（无触点）
电源：
• 19 至 230Vac (50/60Hz) +10%，1.5VA
• 19 至 230Vdc +10%，1W
负载：
• 最小 10mA
• 最大 0.5A（固定）
• PLC、继电器和灯泡等的负载示例
电源上的保险丝：最大 4A、慢断型或快断型，HBC，250V
注
参见罗斯蒙特 2521 产品数据表以了解完整的电气规格。
图 3-6: 2 线：电源和负载连接
22
快速安装指南
1
2
PE
Power supply
+
-
2020 年 10 月 快速安装指南
3.3.5
NAMUR 的接线 (IEC 60947-5-6)
电源：
• 7 至 9Vdc
信号输出：
• < 1mA 或 > 2.2mA 开关输出
图 3-7: NAMUR 电源和信号输出连接
快速安装指南
23
A
C
B
快速安装指南 2020 年 10 月
4
4.1
组态
组态信号输出（FSH 和 FSL）
以下电子部件模块上支持故障防护高 (FSH) 或故障防护低 (FSL) 组态。
• SPDT 继电器
• DPDT 继电器
• 3 线 PNP
•
2 线（无触点）
图 4-1 显示了 SPDT 继电器电子部件模块示例。 其他模块有相同的组态开关
和默认设置。
FSH 信号输出
当物位开关被用于指示满仓时，设置为 Fail Safe High（故障防护高）。 电
源故障或线路中断将视为满仓信号（防止溢出）。
FSL 信号输出
当用于指示空载时，设置为 Fail Safe Low（故障防护低）。 电源故障或线
路中断将视为空仓信号（防止干转）。
图 4-1: FSL 和 FSH 设置
24
A. SPDT
B. FSL
C. FSH
继电器电子部件模块
设置（开关位置朝上）
设置（开关位置朝下）
快速安装指南
A
B
2020 年 10 月 快速安装指南
4.2
组态信号输出延迟

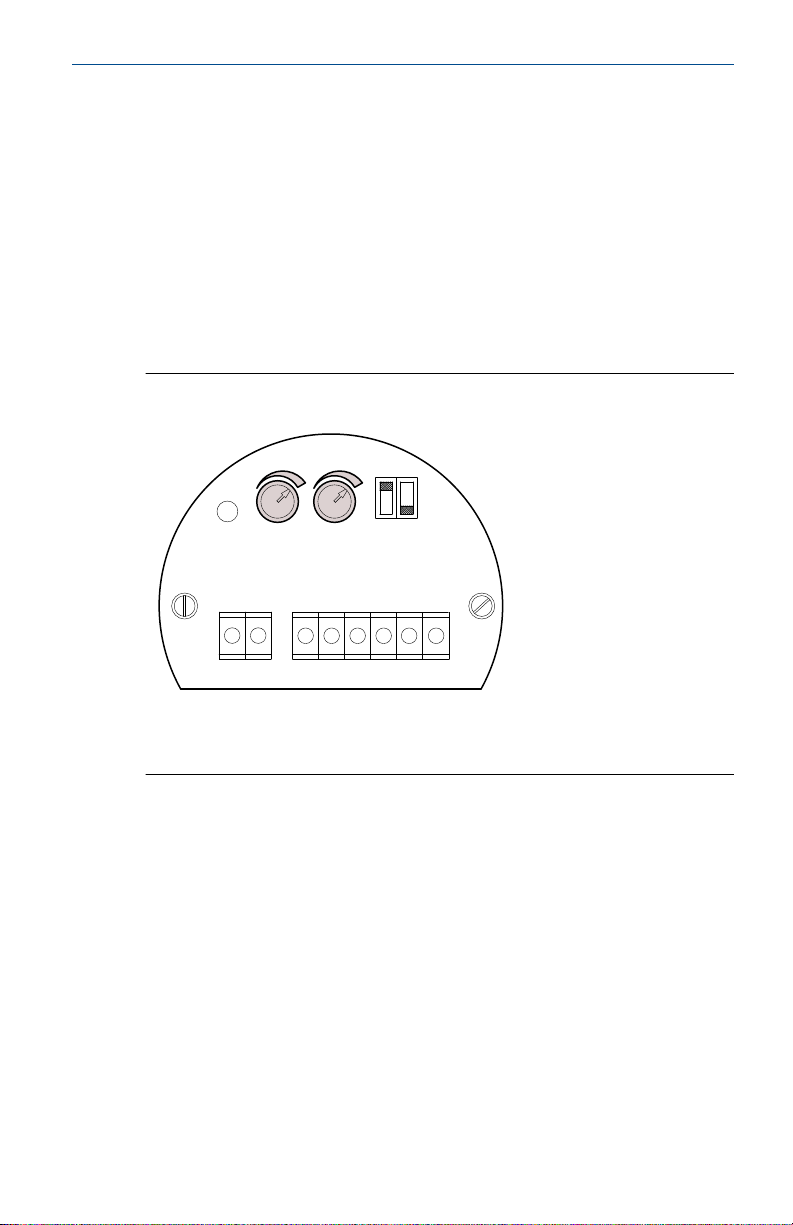

DPDT 继电器电子部件上的两个旋转开关（电位器）均可被用来在输出信号
发生变化前将延迟最长组态为 30 秒。 此功能有助于防止因为装料或卸料
操作期间的固体临时移动所导致的输出误切换。
在默认情况下，T1 和 T2 被组态为 0 秒（无延迟）。
顺时针转动 T1 电位器可增加输出从传感器已覆盖 -> 空闲状态切换的时间
延迟。
顺时针转动 T2 电位器可增加输出从空闲 -> 传感器已覆盖切换的时间延
迟。
图 4-2: 延迟设置
快速安装指南
A.
B.
电位器
电位器
T1
T2
25
A
B
快速安装指南 2020 年 10 月
4.3
组态信号输出故障防护（升高或降低）
NAMUR 电子部件通过两条开关输出电流中的一条和板上 LED 表示已覆盖或
未覆盖的音叉传感器状态。 作为一项故障防护，PCB 可被组态为在发生故
障时指示其中某种状态。
降低箭头故障防护
当罗斯蒙特 2521 被用于指示满仓时，将 PCB 开关设置到 Falling Arrow fail-
safe（降低箭头故障防护）位置。 断电或线路断开视为满仓信号（以防止
溢出）。
升高箭头故障防护
当罗斯蒙特 2521 被用于指示空载时，将 PCB 开关设置到 Rising Arrow fail-
safe（升高箭头故障防护）位置。 电源故障或线路中断将视为空仓信号
（以防止干转）。
图 4-3: 升高与降低故障防护设置
26
A.
升高箭头故障防护（开关位置朝上）（默认）
B.
降低箭头故障防护（开关位置朝下）
快速安装指南
C
A
B
2020 年 10 月 快速安装指南
4.4
组态灵敏度
物位开关的出厂设置为高灵敏度（设置 B），通常不需要进行更改。 但
是，如果散装固体物料易于频繁出现结块或沉淀，PCB 上的开关可被更改
为设置 A，以降低音叉传感器的灵敏度。
图 4-4 显示了 SPDT 继电器电子部件模块示例。其他模块有相同的组态开关
和默认设置。
图 4-4: 灵敏度设置
A.
低灵敏度设置 A（开关位置朝上）
B.
高灵敏度设置 B（开关位置朝下）- 出厂默认设置
C. SPDT
继电器选项的电子
PCB
表 4-1: 有关设置的近似最小散装固体密度
罗斯蒙特 2521S
（标准灵敏度）
罗斯蒙特 2521H
（高灵敏度，选项 V1）
罗斯蒙特 2521H
（提高灵敏度，选项 V2 或 V3
(1)
如需测量水中固体，推荐使用罗斯蒙特 2521S，设置 A。 此外，还可使用
电位器对电子部件进行灵敏度调整。
快速安装指南
(1)
）
由于音叉上的表面面积更大，选项
设置 A
低灵敏度
9lb/ft3 (150g/l) 3lb/ft3 (50g/l)
4.5lb/ft3 (75g/l) 1.2lb/ft3 (20g/l)
1.2lb/ft3 (20g/l) 0.3lb/ft3 (5g/l)
V3
的灵敏度高于选项
设置 B
高灵敏度
V2
。
27
A
B C
D
快速安装指南 2020 年 10 月
界面测量选项
电子 PCB 上具有单个旋转开关（电位器）的罗斯蒙特 2521 各型号可以支
持界面测量。
将电位器转到 Min（最低）：振动音叉灵敏度降低。
将电位器转到 Max（最高）：振动音叉灵敏度提高。
图 4-5: 使用电位器的灵敏度设置
A.
用于调整灵敏度的电位器
B.
最低灵敏度
C.
最高灵敏度
D.
无法设置灵敏度
28
快速安装指南
345
3 4 5
7 8 9
3 4 5
7 8 9
3 4 5
7 8 9
3 4 5
7 8 9
345 345 345
1
3
1
3
1
3
1
3
1
2
1
2
1
2
1
2
FSL FSH FSL FSH
A
B
C
D
E
F
2020 年 10 月 快速安装指南
5
5.1
操作
信号输出开关逻辑（FSH 或 FSL）
图 5-1: 开关逻辑（除 NAMUR 以外的所有型号）
A.
设置：故障防护高或故障防护低
B. SPDT
C. DPDT
D. 3 线 PNP
E. 2
F.
注
继电器电子部件
继电器电子部件
电子部件
线电子部件
用于输出信号的
LED
参见组态信号输出（FSH 和 FSL）以了解如何选择 FSH 或 FSL 设置。
快速安装指南
29
I < 1 mA I < 1 mAI > 2.2 mA I > 2.2 mA
1
2
1
2
1
2
1
2
A
B
C
D
快速安装指南 2020 年 10 月
5.2
NAMUR 的信号输出（开关逻辑）
图 5-2: 开关逻辑（仅限 NAMUR）
A.
设置：升高或降低故障防护
B. NAMUR
C.
D.
注
参见组态信号输出故障防护（升高或降低）以了解如何选择升高或降低故
障防护设置。
电子部件
用于输出信号的
(IEC 60947-5-6)
LED
未覆盖和已覆盖音叉传感器
30
快速安装指南
A
A
B
2020 年 10 月 快速安装指南
5.3
5.4
信号输出 LED
图 5-3: PCB 上的可视 LED
A. LED
用于诊断的测试按钮
即使安装在筒仓或其他贮存容器中
蒙特 2521 型号进行振动异常和电子故障测试。测试按钮位于电子 PCB 上
（参见图 5-4）。
图 5-4: 测试按钮的位置
，也可以对带 NAMUR 电子部件的罗斯
当音叉未被固体物料覆盖时，按测试按钮停止振动，并使用信号输出开关
显示覆盖的音叉传感器的状态。
快速安装指南
A.
测试按钮
B.
用于诊断的
LED
31
A
B
快速安装指南 2020 年 10 月
若音叉被固体物料覆盖，测试按钮将不起作用。
5.5
用于诊断的 LED
即使安装在筒仓或其他贮存容器中，带 NAMUR 电子部件的罗斯蒙特 2521
型号具有用来指示诊断的 LED。 该 LED 位于电子 PCB 上（参见图 5-5）。
当 LED 关闭时，音叉传感器正在测量正常强振动。这表示音叉是干净的，
并且如预期切换输出信号。
如果 LED 闪烁，音叉传感器正在测量弱振动。振动逐渐减弱可能说明音叉
上有越来越多的固体物料堆积。 如果在清理音叉后 LED 依然闪烁，尝试调
高灵敏度设置。
若 LED 常亮，则振动已停止。这表示音叉已完全被固体物料所覆盖。
图 5-5: 诊断 LED 的位置
32
A.
测试按钮
B.
用于诊断的
LED
快速安装指南
2020 年 10 月 快速安装指南
6
6.1
6.2
维护
打开盖子（罩）
出于维护原因打开盖子之前，请考虑以下各项：
• 检查产品标签上的认证，然后查看表 6-1。
• 查看安全一节。
• 确保不存在积尘或悬浮灰尘。
• 确保雨水不会进入壳体。
表 6-1: 打开盖子之前检查
保护 安全信息
无保护 电路带电时切勿取下盖子。
防燃或瓦斯防爆（D 型外壳）为防止危险气体着火，切勿在电路带电时取下盖子。
防粉尘爆炸 为防粉尘爆炸，切勿在电路带电时取下盖子。
本安 如果配备了 NAMUR 电子设备，则可以在电路带电时
取下盖子。
常规安全检查
为了确保在危险场所中的可靠安全性以及电气安全性，必须根据应用 定期
检查下列各项：
• 现场接线电缆或任何其他组件（壳体侧和传感器侧） 的机械损坏或腐
• 过程连接、电缆格兰和外壳盖严实密封。
• 正确连接外部 PE 电缆（如果存在）。
6.3
快速安装指南
清洁
如果应用要求进行清洁，必须遵循下面的要求：
• 清洁剂必须与设备材质兼容（耐化学性）。主要是， 必须考虑到轴
完成清洁过程的方式必须符合下列要求：
• 清洁剂不能通过轴封、盖封或电缆格兰进入 设备。
• 轴封、盖封、电缆格兰或其他部件不能受到机械 损坏。
蚀。
封、盖封、电缆格兰和设备表面。
33
快速安装指南 2020 年 10 月
注
外壳上积聚的灰尘不会使表面的温度升高。但是，可以使用湿布安全地去
擦除灰尘。切勿使用干布，因为它可能会导致静电放电。请参阅罗斯蒙特
2521 产品认证文档，了解危险区域（分类场所）应用中的最高表面温度。
6.4
6.5
6.6
功能测试
根据具体应用，可能需要频繁进行功能测试。
遵守与工作安全相关的所有安全预防措施（例如，电气安全性、过程压力
等）。
本测试不能证明物位开关的灵敏度是否足以用于测量应用物料。
进行功能测试时，需要用适当的固体物料覆盖音叉，并监控 从未覆盖至覆
盖部分的信号输出是否发生正确的变化。
生产日期
生产年份显示在铭牌上
。
备件
请参阅罗斯蒙特
2521 产品数据表以了解所有备件的信息。
34
快速安装指南
2020 年 10 月 快速安装指南
快速安装指南
35
*00825-0106-2521*
00825-0106-2521, Rev. AB
快速安装指南
2020 年 10 月
上海办事处
上海市浦东金桥出口
加工区新金桥路 1277 号
电话：021 – 2892 9000
传真：021 – 2892 9001
邮编：201206
广州分公司
广州市天河区珠江东路
32 号利通广场 8 层 03,04 单元
电话：020 – 2883 8900
传真：020 – 2883 8901
邮编：510030
成都分公司
成都市科华北路 62 号
力宝大厦 S-10-10
电话：028 – 6235 0188
传真：028 – 6235 0199
邮编：610041
关注官方微信
北京办事处
北京市朝北京市朝阳区酒仙桥路 10 号
恒通商务园 B10 座 4 层
电话：010 - 8572 6666
传真：010 – 8572 6888
邮编：100015
西安分公司
西安市高新区锦业一路 34 号
西安软件园研发大厦 9 层
电话：029 – 8865 0888
传真：029 – 8865 0899
邮编：710065
北京远东罗斯蒙特仪表有限公司
北京市大兴区经济开发区前高米店
盛坊路 2 号
电话：010 - 5865 2666
传真：010 - 6420 0619
邮编：102600
©
2020 艾默生。 保留所有权利。
艾默生销售条款和条件可应要求提供。 Emerson
徽标是艾默生电气公司的商标和服务标志。
Rosemount 是艾默生公司集团旗下公司的标志。
所有其他标志归其各自所有者所有。
Loading...
