Rosemount 2511 Quick Start Guide [hr]

Vodič za brzi početak rada

00825-0125-2511, Rev AA

Sklopka razine za kruti materijal
Rosemount™ 2511

Vibrirajuća vilica

listopad 2019.

Vodič za brzi početak rada listopad 2019.

Sadržaj

Uvod............................................................................................................................................ 3

Mehanička ugradnja.....................................................................................................................9

Električna ugradnja.................................................................................................................... 15

Konfiguracija..............................................................................................................................21

Rad.............................................................................................................................................23

Održavanje.................................................................................................................................24

2 Vodič za brzi početak rada

listopad 2019. Vodič za brzi početak rada

1 Uvod

sklopka razine otkriva prisutnost ili odsutnost procesnog sredstva na mjestu
ugradnje te prijavljuje te podatke u obliku sklopljenog električnog izlaznog
signala.

Bilješka

Ovaj Vodič za brzi početak rada dostupan je i na drugim jezicima na

Emerson.com/Rosemount.

1.1 Sigurnosne poruke

OBAVIJEST

Pročitajte ovaj priručnik prije uporabe proizvoda. Za osobnu sigurnost i
sigurnost sustava te za optimalne performanse proizvoda pobrinite se da
temeljito razumijete sadržaj prije instalacije, uporabe ili održavanja ovog
proizvoda.

Podaci za kontakt tehničke podrške navedeni su u nastavku:

Korisnička centrala

Tehnička podrška, ponude i druga pitanja u vezi s narudžbom.

• Regionalni ured za SAD: 1-800-999-9307 (od 7:00 do 19:00 prema

središnjem standardnom vremenu SAD-a)

• Regionalni ured za Aziju i Pacifik: 65 777 8211

Centar za upite u Sjevernoj Americi

Potrebe za servis opreme.

• 1-800-654-7768 (24 sata na dan – uključujući Kanadu)

• Ako se ne nalazite u tim područjima, obratite se predstavniku društva

Emerson.

Vodič za brzi početak rada 3

Vodič za brzi početak rada listopad 2019.

UPOZORENJE

Fizički pristup

Neovlašteno osoblje može prouzročiti značajno oštećenje i/ili pogrešnu
konfiguraciju opreme krajnjih korisnika. To može biti namjerno ili slučajno,
no potrebno se zaštititi.

Fizička sigurnost važan je dio bilo kakvog programa sigurnosti i od temeljne
je važnosti za zaštitu vašeg sustava. Ograničite fizički pristup neovlaštenom
osoblju kako biste zaštitili imovinu krajnjih korisnika. To vrijedi za sve sustave
unutar objekta.

4 Vodič za brzi početak rada

listopad 2019. Vodič za brzi početak rada

UPOZORENJE

Nepridržavanje smjernica za sigurno postavljanje i servisiranje može
izazvati smrt ili ozbiljne ozljede.

• Sklopku razine smije ugrađivati isključivo kvalificirano osoblje u skladu s

primjenjivim kodeksom prakse.

• Sklopku razine upotrebljavajte isključivo kako je navedeno u ovom

priručniku. U suprotnom zaštita koju pruža sklopka razine može biti
umanjena.

Eksplozije mogu izazvati smrt ili ozbiljne ozljede.

• Pri ugradnjama sa zaštitom od eksplozije / vatrootpornim ugradnjama,

nezapaljivim ugradnjama / ugradnjama za zaštitom tipa n i pri
ugradnjama sa zaštitom od zapaljenja uslijed prašine nemojte uklanjati
poklopac kućišta kada je sklopka razine pod naponom.

• Poklopac kućišta mora biti u potpunosti zatvoren da bi se ispunili zahtjevi

za vatrootpornu ugradnju / ugradnju sa zaštitom od eksplozije.

Strujni udar može izazvati smrt ili teške ozljede.

• Izbjegnite kontakt s vodovima i priključcima. Visoki napon koji može biti

prisutan na vodovima može izazvati strujni udar.

• Pri spajanju ožičenja sklopke razine provjerite je li sklopka razine

isključena iz napajanja te jesu li isključene ili prekinute veze s bilo kojim
drugim vanjskim izvorom napajanja.

• Provjerite je li ožičenje pogodno za električnu struju te je li izolacija

pogodna za napon, temperaturu i okoliš.

Propuštanja procesnih tekućina mogu izazvati smrt ili ozbiljne ozljede.

• Osigurati da se sklopka razine pažljivo rukuje. Ako je procesna brtva

oštećena, plin ili prašina mogu procuriti iz spremnika (ili druge komore)

Svaka zamjena neodobrenim dijelovima može ugroziti sigurnost.
Popravak, odnosno zamjena dijelova i sl. također mogu ugroziti
sigurnost te ni pod kojim uvjetima nisu dopušteni.

• Neovlaštene izmjene proizvoda strogo su zabranjene jer mogu

nehotično i nepredvidljivo izmijeniti performanse i ugroziti sigurnost.
Neovlaštene promjene koje utječu na integritet zavara ili prirubnica,
poput dodatnih perforacija, ugrožavaju cjelovitost i sigurnost proizvoda.
Klasifikacije i certifikacije opreme gube valjanost za proizvode koji se
oštete ili izmijene bez prethodnog pismenog odobrenja društva
Emerson. U slučaju nastavka upotrebe proizvoda koji je oštećen ili
izmijenjen bez prethodnog pisanog odobrenja, rizik i troškove snosi
isključivo korisnik.

Vodič za brzi početak rada 5

Vodič za brzi početak rada listopad 2019.

Pozor

Proizvodi opisani u ovom dokumentu NISU namijenjeni za primjenu u
nuklearnim uvjetima.

• Uporaba proizvoda koji nisu namijenjeni za nuklearne uvjete za primjene

koje zahtijevaju proizvode ili opremu za nuklearne uvjete može
uzrokovati neprecizna očitavanja.

• Za informacije o proizvodima društva Rosemount za nuklearne uvjete

obratite se prodajnom predstavniku društva Emerson.

Osobe koje rukuju proizvodima izloženim opasnim tvarima mogu izbjeći
ozljede na način da se upoznaju s opasnostima te ih razumiju.

• Ako je proizvod koji se vraća bio izložen opasnoj tvari kako je definira

Federalna administracija za sigurnost i zaštitu na radu (engl.
Occupational Safety and Health Administration (OSHA)), za svaku
utvrđenu opasnu tvar mora se priložiti kopija potrebnog sigurnosno­tehničkog lista (SDS) uz sklopku razine koja se vraća.

1.2 Primjene

Sklopka razine za kruti materijal Rosemount™ 2511 upotrebljava se za
nadzor razine rasutog materijala u svim vrstama spremnika i silosa.

sklopka razine može se upotrebljavati uz sve vrste rasutog materijala u prahu
ili granulama s gustoćom većom od 30 g/l (1,9 lb/ft3) i kod kojeg obično ne
dolazi do stvaranja kore ili nakupina.

Uobičajene primjene su:

• materijal za gradnju
— vapno, ekstrudirana polistirenska pjena (XPS), pijesak za lijevanje itd.

• hrana i piće
— mlijeko u prahu, brašno, sol itd.

• plastika
— plastika u granulama itd.

• drvni materijal

• kemikalije

sklopka razine sadrži navojni procesni spoj Tri Clamp s prirubnicom za
montažu na spremnik (ili drugu komoru). Možete je montirati na bočnu
stranicu spremnika tako da bude poravnata s ograničenjem punjenja koje je
potrebno nadzirati. U slučaju veće duljine moguća je i okomita montaža na
vrh spremnika za nadzor maksimalnog ograničenja punjenja.

Duljina vilice može iznositi maksimalno 157,5 in (4 m) uz produžnu cijev.

6 Vodič za brzi početak rada

A

B

C

C

C

C

D

listopad 2019. Vodič za brzi početak rada

Preporučuje se uporaba klizne košuljice kako bi se sklopna točka mogla lako
promijeniti tijekom aktivnog rada sklopka razine.

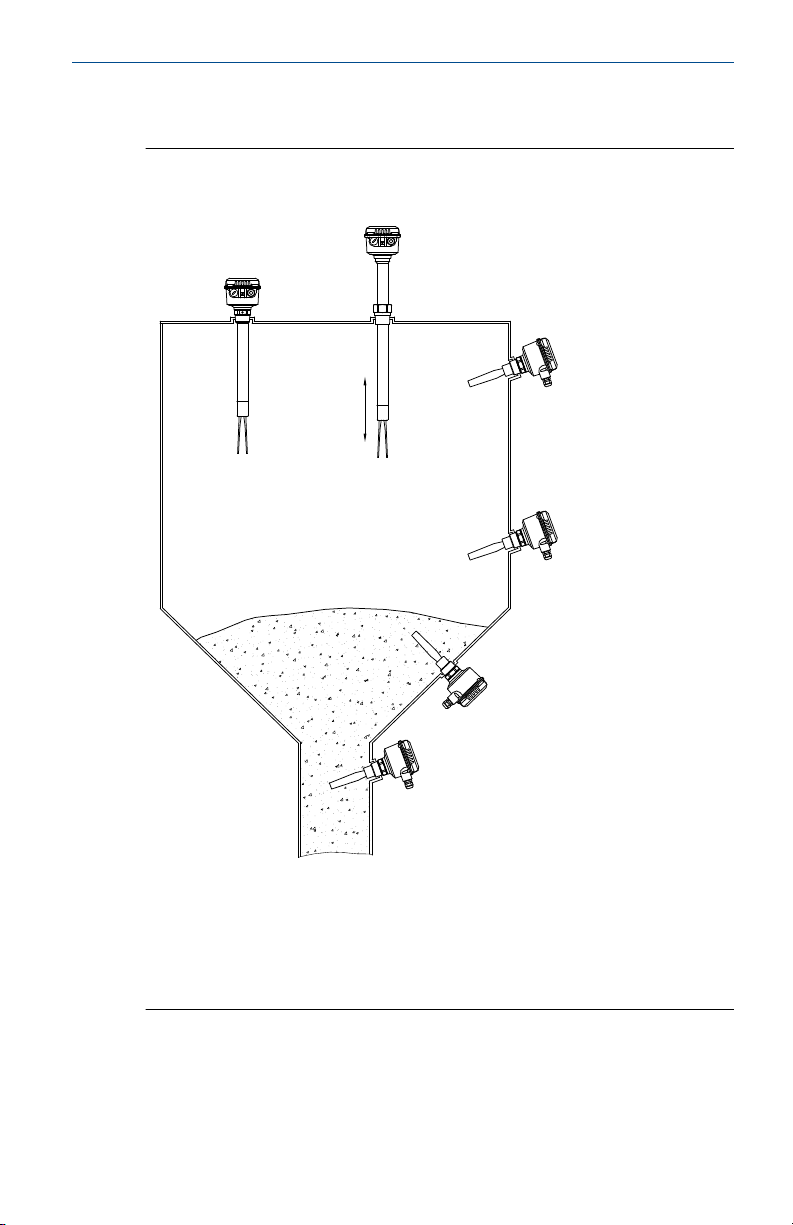

Slika 1-1: Primjeri uobičajenih ugradnji

A. Rosemount 2511 uz vilicu produljenu s pomo

ću cijevi

B. Rosemount 2511 uz vilicu produljenu s pomoću cijevi i toplinsko

produljenje cijevi

C. Rosemount 2511 uz vilicu uobičajene duljine

D. Neobavezna klizna košuljica

Vodič za brzi početak rada 7

Vodič za brzi početak rada listopad 2019.

1.3 Načela mjerenja

Na temelju načela prilagodljive vilice piezoelektrični kristal oscilira vilice pri
njihovoj prirodnoj frekvenciji. Promjene oscilacijske frekvencije stalno
nadziru elektronički elementi ovisno tome je li vilica prekrivena ili
neprekrivena krutim sredstvom.

Kada kruto sredstvo u komori (spremniku) padne s vilice, to dovodi do
promjene oscilacijske frekvencije koju otkrivaju elektronički elementi i izlaz
se sklapa te prikazuje „neprekriveno” stanje.

Kada kruto sredstvo u komori (spremniku) poraste i prekrije vilicu, to dovodi
do promjene oscilacijske frekvencije koju otkrivaju elektronički elementi i
izlaz se sklapa te prikazuje „prekriveno” stanje.

Električni izlaz ovisit će o odabranim elektroničkim elementima prilikom
naručivanja uređaja Rosemount 2511.

8 Vodič za brzi početak rada

listopad 2019. Vodič za brzi početak rada

2 Mehanička ugradnja

2.1 Napomene povezane s montažom

Prije montaže sklopka razine na spremnik (ili drugu komoru) pregledajte
odjeljke s informacijama o sigurnosti i predmontažnim postupcima.

2.1.1 Sigurnost

Opća sigurnost

1. Ugradnju ove opreme provodi osoblje s odgovarajućom obukom u

skladu s primjenjivim kodeksom prakse.

2. Ako postoji velika mogućnost da će oprema doći u dodir s agresivnim
tvarima, korisnik je odgovoran da poduzme odgovarajuće mjere
opreza kojima će se spriječiti negativne posljedice po opremu te time
osigurati da se ta vrsta zaštite ne ugrozi.

a. Agresivne tvari: npr. kisele tekućine ili plinovi koji mogu

nagrizati metale ili otapala koja mogu utjecati na polimerne
materijale.

b. Odgovarajuće mjere opreza: npr. redovne provjere u sklopu

rutinskih inspekcija ili na temelju tehničkog lista materijala
otpornog na određene kemikalije.

3. Monter je odgovoran:

a. Poduzeti mjere zaštite, npr. ugraditi ukošeni oklop (u obliku

obrnutog slova V) na spremnik ili odabrati opciju s
produžnom cijevi u slučaju da su prisutne velike mehaničke
sile.

b. Osigurati da je procesni spoj pritegnut prikladnim

momentom sile i zabrtvljen da bi se spriječilo istjecanje
procesnog sredstva.

4. Tehnički podaci

a. Rosemount 2511 Tehnički list proizvoda sadrži sve tehničke

specifikacije. Proučite Emerson.com/Rosemount za inačice na
drugim jezicima.

Sigurnost u zonama opasnosti

Rosemount 2511 Dokument s certifikacijama proizvoda sadrži sigurnosne
upute i kontrolne nacrte za ugradnje u zonama opasnosti. Proučite

Emerson.com/Rosemount za inačice na drugim jezicima.

Vodič za brzi početak rada 9

B

A

Vodič za brzi početak rada listopad 2019.

2.1.2 Mehaničko opterećenje

Opterećenje na točki montaže ne smije premašiti 300 Nm (Rosemount 2511
s produljenom vilicom).

Slika 2-1: Maksimalno mehaničko opterećenje

A. Točka montaže
B. Mehaničko opterećenje

2.1.3 Okomite ugradnje

Tablica 2-1 pruža informacije o maksimalnim duljinama vilica i

odgovarajućim maksimalnim odstupanjima od uobičajene okomite
ugradnje.

10 Vodič za brzi početak rada

Tablica 2-1: Maksimalno okomito odstupanje

Maksimalno odstupanje Maksimalna duljina vilice

5° 157,5 in (4000 mm)

45° 47,24 in (1200 mm)

> 45° 23,62 in (600 mm)

A

listopad 2019. Vodič za brzi početak rada

2.1.4 Mjesto montaže

Uzmite si dovoljno vremena kako biste odredili pogodno mjesto za
montažu. sklopka razine nemojte montirati u blizini točke punjenja,
unutrašnjih struktura i stranica spremnika (ili druge komore). Prilikom
montaže produljenih inačica sklopka razine od posebne je važnosti u obzir
uzeti unutrašnje strukture. Nasilno uguravanje sklopka razine u mali ili
stisnuti prostor dovodi do opasnosti od oštećivanja senzora ili može umanjiti
zaštitu koju pruža.

2.1.5 Klizna košuljica

Pritegnite oba vijka M8 primjenom momenta sile od 20 Nm za uspješno
brtvljenje i održavanje procesnog tlaka. Proučite Slika 2-2.

Slika 2-2: Klizna košuljica, vijci M8

A. Dva brtvena vijka M8

2.1.6 Montaža prirubnice

Potrebno je ugraditi odgovarajuću brtvu kako bi se osigurala nepropusnost
kada su prirubnice pritegnute.

2.1.7 Zatezanje navojnih procesnih spojeva

Prilikom zatezanja navojnog procesnog spoja Rosemount 2511:

• Za šesterokutni čep sklopka razine ili kliznu košuljicu upotrebljavajte

otvoreni ključ.

• Nemojte nikada zatezati s pomoću kućišta.

• Nemojte prekoračiti maksimalni moment sile od 80 Nm.

2.1.8 Primjene u higijenskim uvjetima

Materijali ocijenjeni za dodir s hranom pogodni su za uporabu za uobičajene i
predviđene primjene u higijenskim uvjetima (u skladu s
Direktivom 1935/2004 čl. 3.). Trenutačno ne postoje certifikacije za
primjene u higijenskim uvjetima za uređaj Rosemount 2511.

Vodič za brzi početak rada 11

A

C

B

Vodič za brzi početak rada listopad 2019.

2.1.9 Vibrirajuće vilice

Ako se vilice savijaju, skraćuju ili produžuju, time se oštećuje sklopka razine.

2.1.10 Rotacijsko kućište i oznaka usmjerenja vilica

Kućište sklopka razine može se rotirati s obzirom na navojni spoj nakon
montaže.

Slika 2-3: Rotacija kućišta i oznaka usmjerenja vilica

A. Navojni procesni spoj
B. Kućište
C. Oznaka usmjerenja vilica na šesterokutnom čepu (ili na kliznoj košuljici

ako je montirana)

2.1.11 Usmjerenje kabelskih uvodnica

Kada se sklopka razine montira vodoravno, pobrinite se da kabelske
uvodnice budu okrenute prema dolje kako bi se spriječio ulazak vode u
kućište. Neupotrijebljeni ulazi vodova moraju se potpuno zabrtviti s pomoću
slijepih čepova s odgovarajućom ocjenom.

2.1.12 Brtve

Nanesite PTFE traku na navojni procesni spoj. To je obavezno za spremnike
(ili druge komore) da bi se održala procesna temperatura.

2.1.13 Buduće održavanje

Preporučuje se podmazati vijke poklopca kućišta u prisutnosti korozivne
atmosfere. Na taj se način sprječavaju poteškoće koje mogu nastati kada je
potrebno ukloniti poklopac tijekom budućeg održavanja.

2.1.14 Točka sklapanja

Teški rasuti materijal

Izlazni signal se aktivira kada su vilice sklopka razine prekrivene nekoliko
milimetara.

12 Vodič za brzi početak rada

listopad 2019. Vodič za brzi početak rada

Laki rasuti materijal

Izlazni signal se aktivira kada su vilice sklopka razine prekrivene nekoliko
centimetara.

2.2 Montaža sklopka razine

Slika 2-4 prikazuje kako ispravno montirati sklopka razine.

Vodič za brzi početak rada 13

A

B

C

E

F

G

D

U redu

U redu

H

Vodič za brzi početak rada listopad 2019.

Slika 2-4: Ispravna i neispravna montaža

A. Detekcija punog spremnika s pomoću opcije produljenja vilice
B. Detekcija praznog spremnika s pomoću opcije produljenja vilice
C. Opcija klizne košuljice

D. Rasuti kruti materijal lakše klizi prema dolje ako je uređaj montiran pod

kutom (preporučeno)
E. Zaštitni oklop od čelika
F. Ugradnja u stožasti dio pogodna je isključivo za kruti materijal (prah) koji

se ne može nakupiti na vilicama

G. Neispravna ugradnja– zbog usmjerenja vilica kruti materijal ne može

prolaziti kroz vilice. Provjerite je li oznaka usmjerenja na šesterokutu

okrenuta prema gore ili prema dolje

H. Neispravna ugradnja – udubljenje je predugo i to omogućava lako

nakupljanje materijala unutar istog. Vilice moraju dovoljno prodirati u

spremnik kako bi detekcija razine bila ispravna

14 Vodič za brzi početak rada

listopad 2019. Vodič za brzi početak rada

3 Električna ugradnja

3.1 Sigurnosne poruke

UPOZORENJE

Nepridržavanje smjernica za sigurno postavljanje i servisiranje može
izazvati smrt ili ozbiljne ozljede.

• Sklopku razine smije ugrađivati isključivo kvalificirano osoblje u skladu s

primjenjivim kodeksom prakse.

• Sklopku razine upotrebljavajte isključivo kako je navedeno u ovom

priručniku. U suprotnom zaštita koju pruža sklopka razine može biti
umanjena.

Eksplozije mogu izazvati smrt ili ozbiljne ozljede.

• Pri ugradnjama sa zaštitom od eksplozije / vatrootpornim ugradnjama,

nezapaljivim ugradnjama / ugradnjama za zaštitom tipa n i pri
ugradnjama sa zaštitom od zapaljenja uslijed prašine nemojte uklanjati
poklopac kućišta kada je sklopka razine pod naponom.

• Poklopac kućišta mora biti u potpunosti zatvoren da bi se ispunili zahtjevi

za vatrootpornu ugradnju / ugradnju sa zaštitom od eksplozije.

Strujni udar može izazvati smrt ili teške ozljede.

• Izbjegnite kontakt s vodovima i priključcima. Visoki napon koji može biti

prisutan na vodovima može izazvati strujni udar.

• Pri spajanju ožičenja sklopke razine provjerite je li sklopka razine

isključena iz napajanja te jesu li isključene ili prekinute veze s bilo kojim
drugim vanjskim izvorom napajanja.

• Provjerite je li ožičenje pogodno za električnu struju te je li izolacija

pogodna za napon, temperaturu i okoliš.

3.2

Napomene o ožičenju

Bilješka

Proučite Rosemount 2511 Tehnički list proizvoda za potpune električne
specifikacije.

3.2.1 Rukovanje

U slučaju neispravnog rukovanja ili pogrešne uporabe ne može se jamčiti
električna sigurnost uređaja.

Vodič za brzi početak rada 15

Vodič za brzi početak rada listopad 2019.

3.2.2 Zaštitno uzemljenje

Prije bilo kakve ugradnje električne opreme, uređaj se mora priključiti na
priključak zaštitnog uzemljenja unutar kućišta.

3.2.3 Propisi povezani s ugradnjom

Moraju se poštovati lokalni propisi ili VDE 0100 (Propisi njemačkih inženjera
elektrotehnike).

Kada se upotrebljava ulazni napon od 24 V, potrebno je osigurati odobreno
napajanje s boljom izolacijom mrežnog priključka.

3.2.4 Osigurač

Upotrebljavajte osigurač kako je navedeno u dijagramima ožičenja.
Za detaljne informacije proučite Ožičenje sklopka razine.

3.2.5 Prekidač za zaštitu od preostale struje (RCCB)

U slučaju kvara prekidač za zaštitu RCCB mora automatski prekinuti
distribucijski napon kako bi se osigurala zaštita od neizravnog doticaja s
opasnim naponom.

3.2.6 Napajanje

Sklopka napajanja

Potrebno je osigurati sklopku za isklapanje napajanja u blizini uređaja.

Ulazni napon

Usporedite primijenjeni ulazni napon sa specifikacijama navedenim na
elektroničkom modulu i pločici s nazivom prije nego što uključite uređaj.

3.2.7 Ožičenje

Kabeli terenskog ožičenja

Promjer mora odgovarati rasponu stezanja upotrijebljene kabelske
uvodnice.

Presjek mora odgovarati rasponu stezanja spojnih priključaka te se u obzir
mora uzeti maksimalna struja.

Cjelokupno terensko ožičenje mora imati izolaciju prikladnu za minimalno
250 Vac.

Ocjena temperature mora biti minimalno 194 °F (90 °C).
Upotrebljavajte kabel s plaštem ako su prisutne električne interferencije

snažnije od onih navedenih u normama elektromagnetske kompatibilnosti
(EMC). U suprotnom se može upotrijebiti instrumentacijski kabel bez plašta.

16 Vodič za brzi početak rada

listopad 2019. Vodič za brzi početak rada

Dijagram ožičenja

Električni priključci spajaju se u skladu s dijagramom ožičenja.

Uvođenje kabela u kutiju s priključcima

Kabeli terenskog ožičenja moraju se skratiti tako da mogu stati u kutiju s
priključcima.

3.2.8 Kabelske uvodnice

Pritegnute kabelske uvodnice i slijepi čep moraju imati sljedeće specifikacije:

• Zaštita od prodora IP67

• Temperaturni raspon on -40 °C do +70 °C

• Certifikacija za zone opasnosti (ovisno o tome gdje se jedinica ugrađuje)

• Otpuštanje povlačenjem

Pobrinite se da pritegnute kabelske uvodnice pružaju sigurno brtvljenje
kabela te da su dovoljno pritegnute da bi se spriječio prodor vode.
Neupotrijebljeni ulazi vodova ili kabela moraju se zabrtviti s pomoću slijepog
čepa.

U slučaju da se uređaj ugrađuje s pomoću tvornički priloženih kabelskih
uvodnica, potrebno je smanjiti naprezanje kabela terenskog ožičenja.

Kabelske uvodnice i sustav vodova za ATEX ili IECEx

Ugradnja mora biti u skladu s propisima države u kojoj se ugrađuje sklopka
razine.

Neupotrijebljeni ulazi moraju se zatvoriti s pomoću slijepih čepova s
odgovarajućom ocjenom.

Tvornički priloženi dijelovi moraju se upotrebljavati ako su isti dostupni.
Promjer kabla terenskog ožičenja mora odgovarati rasponu stezanja

kabelske obujmice.
Ako se ne upotrebljavaju tvornički priloženi dijelovi, potrebno je osigurati

sljedeće:

• Dijelovi moraju imati odobrenje u skladu s odobrenjem senzora razine

(certifikat i vrsta zaštite).

• Odobreni raspon temperature mora biti vrijednost između minimalne

temperature okoline senzora razine i maksimalne okolišne temperature
senzora razine, čemu se dodaje 10 K.

• Dijelovi se moraju montirati u skladu s uputama proizvođača.

Vodič za brzi početak rada 17

A

Vodič za brzi početak rada listopad 2019.

3.2.9 Sustav vodova

Ako se umjesto kabelske uvodnice upotrebljava sustav navojnih vodova,
potrebno se pridržavati propisa određene države. Vod mora imati stožasti
navoj veličine ½ in NPT kako bi odgovarao stožastom navoju NPT ulaza voda
na sklopka razine i bio u skladu s normom ANSI B 1.20.1. Neupotrijebljeni
ulazi vodova moraju se čvrsto zatvoriti s pomoću metalnog slijepog čepa.

Sustav vodova za FM

Potrebno se pridržavati propisa određene države. Vatrootporne brtve i slijepi
čepovi moraju imati odgovarajuće tipsko odobrenje i raspon temperature od

minimalno -40 do 176 °F (od –40 do +80 °C). Uz to moraju biti prikladni za
uvjete te se moraju ispravno ugraditi. Izvorni dijelovi koje je priložio
proizvođač moraju se upotrijebiti ako su isti dostupni.

3.2.10 Spojni priključci

Prilikom pripreme kabelskih žica za spajanje na priključke, izolacija žice mora
se ukloniti kako bi se vidjelo maksimalno 0,31 in (8 mm) bakrenih niti. Uvijek
provjerite je li napajanje otkopčano ili isključeno kako bi se izbjegao doticaj s
opasnim dijelovima pod naponom.

3.2.11 Relejna zaštita i zaštita tranzistora

Osigurajte zaštitu kontakata releja i izlaznih tranzistora za zaštitu uređaja od
induktivnog prenaponskog opterećenja.

3.2.12 Nakupljanje statičkog elektriciteta

Uređaj Rosemount 2511 mora se uzemljiti kako bi se spriječilo nakupljanje
statičkog elektriciteta. To je posebice važno za primjene uz pneumatske
transportne i nemetalne spremnike.

3.2.13 Vanjski priključak za izjednačenje potencijala

Spojite s priključkom za izjednačenje potencijala postrojenja.

Slika 3-1: Vanjski priključak za izjednačenje potencijala

A. Priključak za izjednačenje potencijala na uređaju Rosemount 2511

18 Vodič za brzi početak rada

1

2

3

4

5 678

B

A

listopad 2019. Vodič za brzi početak rada

3.2.14 Puštanje u pogon

Uređaj se pušta u pogon sa zatvorenim poklopcem.

3.2.15 Otvaranje poklopca

Prije otvaranja poklopca pobrinite se da nema prisutnih naslaga prašine,
prašine koja se prenosi zrakom ili eksplozivne atmosfere.

Nemojte uklanjati poklopac (pokrov) dok je sustav pod naponom.

3.3 Ožičenje sklopka razine

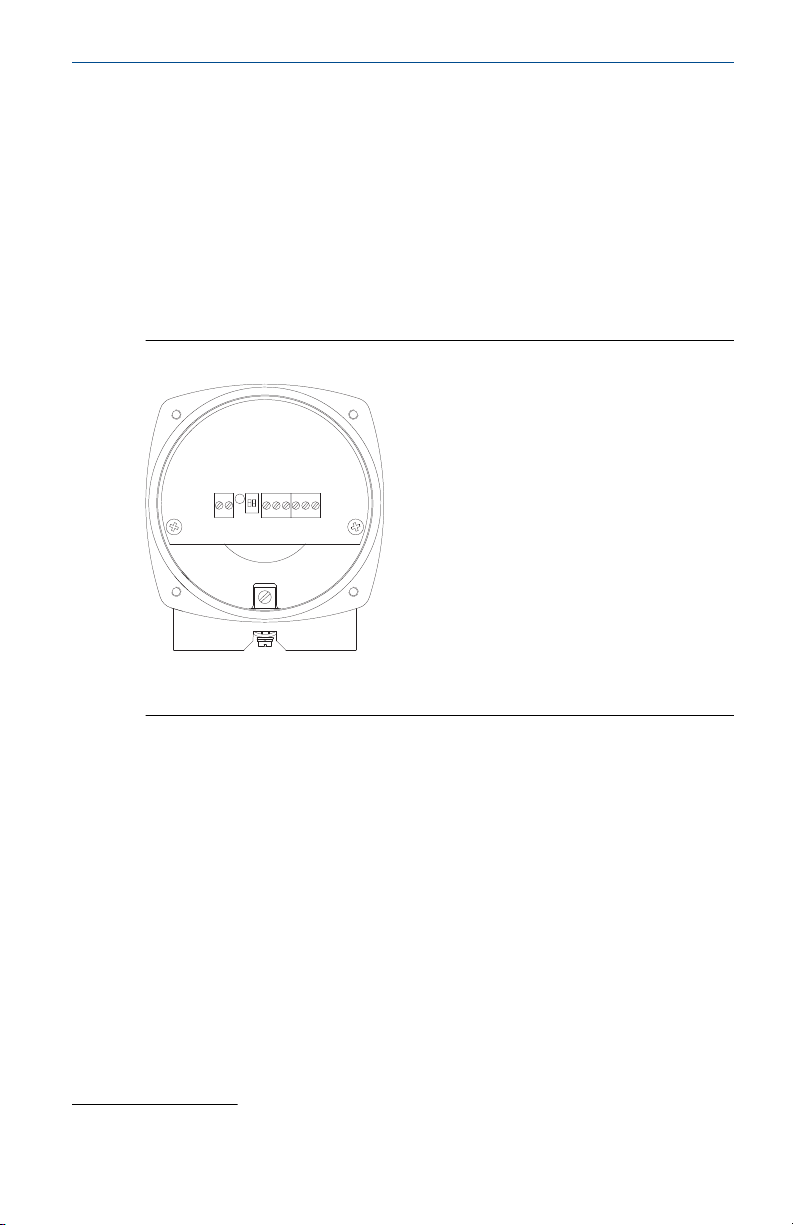

Slika 3-2: Priključci tiskane pločice

A. Priključci napajanja i izlaznog signala
B. Priključak za zaštitno uzemljenje (PE)

Ožičenje releja DPDT s univerzalnim naponom

Napajanje:

• 19 – 230 Vac (50/60 Hz) ±10 %

• 19 – 40 Vdc ±10 %

(1)

2 W

(1)

22 VA

Osigurač napajanja: maksimalno 10 A, brzi ili spori, HBC, 250 V

Izlazni signal, bespotencijalni kontakt releja DPDT:

• Maksimalno 250 Vac, 8 A, neinduktivni

• Maksimalno 30 Vdc, 5 A, neinduktivni

Osigurač izlaznog signala: maksimalno 10 A, brzi li spori, HBC, 250 V

(1) uključuje ±10 % prema normi EN 61010

Vodič za brzi početak rada 19

1 2 3 4 5 6 7 8

PE + -

L N

A

B

123

PE

+

-

A

Vodič za brzi početak rada listopad 2019.

Slika 3-3: Priključci napajanja i izlaznog signala (univerzalni napon)

A. Napajanje
B. Izlazni signali

Ožičenje trožilnog PNP senzora

Napajanje:

• 18 – 50 Vdc ±10 %

(1)

• Maksimalna ulazna struja: 0,5 A

Osigurač: maksimalno 4 A, brzi ili spori, 250 V

Maksimalna izlazna struja: 0,4 A

Izlazni napon jednak je ulaznom naponu, pad <2,5 V

Slika 3-4 primjer je priključaka na programabilni logički kontroler (PLC), relej

i žarulju.

Slika 3-4: Priključci napajanja (inačica s trožilnim PNP senzorom)

A. Opterećenje

20 Vodič za brzi početak rada

B

A

listopad 2019. Vodič za brzi početak rada

4 Konfiguracija

4.1 Prilagođavanje izlaznih signala

Postavka Fail Safe High (FSH) (Sigurnosni sustav za detekciju punog
spremnika)

Kada se sklopka razine upotrebljava za detekciju punog spremnika,
odaberite postavku Fail Safe High (Sigurnosni sustav za detekciju punog
spremnika). Kvar napajanja ili prekid na vodu smatraju se signalima
detekcije punog spremnika (kao zaštita od prekomjernog punjenja).

Postavka Fail Safe Low (FSL) (Sigurnosni sustav za detekciju praznog
spremnika)

Kada se sklopka razine upotrebljava za detekciju praznog spremnika,
odaberite postavku Fail Safe Low (Sigurnosni sustav za detekciju praznog
spremnika). Kvar napajanja ili prekid na vodu smatraju se signalima
detekcije praznog spremnika (kao zaštita od isušivanja).

Slika 4-1: Odabir postavki FSH ili FSL

A. Odabir postavke FSL (položaj DIP-sklopke prema gore)
B. Odabir postavke FSH (položaj DIP-sklopke prema dolje)

Bilješka

Za informacije o načinu funkcioniranja postavki FSH i FSL proučite Izlazni

signali (logika sklapanja).

4.2

Vodič za brzi početak rada 21

Osjetljivost

sklopka razine tvornički je postavljena na visoku osjetljivost (položaj sklopke
B) i to obično nije potrebno mijenjati. Međutim, ako se rasuti kruti materijal
obično gruda ili taloži, sklopka se može postaviti na položaj A kako bi se
smanjila osjetljivost sonde.

A

B

Vodič za brzi početak rada listopad 2019.

Slika 4-2: Postavke osjetljivosti

A. Niska osjetljivost: 150 g/l (9,5 lb/ft3)
B. Visoka osjetljivost: 30 g/l (1,9 lb/ft3) (tvornički zadana vrijednost)

22 Vodič za brzi početak rada

A

B

FSL FSH FSL FSH

3 4 53 4 5

345345

listopad 2019. Vodič za brzi početak rada

5 Rad

5.1 Izlazni signali (logika sklapanja)

Slika 5-1: Logika sklapanja (sve inačice)

A. Relej DTPT
B. Trožilni PNP
C. LED lampica treperi

D. LED lampica neprekidno svijetli

Bilješka

Za upute za odabir postavke FSH ili postavke FSL proučite Prilagođavanje

izlaznih signala.

Vodič za brzi početak rada 23

Vodič za brzi početak rada listopad 2019.

6 Održavanje

6.1 Otvaranje poklopca

Prije otvaranja poklopca radi održavanja u obzir uzmite sljedeće:

• Nemojte otvarati poklopac dok je sustav pod naponom.

• Pobrinite se da nema prisutnih naslaga prašine ili prašine koja se prenosi

zrakom.

• Pobrinite se da kiša ne uđe u kućište.

6.2 Redovite sigurnosne provjere

Kako bi se osigurala neupitna sigurnost u zonama opasnosti i električna
sigurnost, sljedeće stavke moraju se redovito pregledavati ovisno o primjeni:

• Mehaničko oštećenje ili korozija kabela terenskog ožičenja ili bilo koje

druge komponente (na kućištu ili na senzoru).

• Ispravna zabrtvljenost procesnih spojeva, kabelskih uvodnica i poklopca

kućišta.

• Ispravno povezan vanjski kabel zaštitnog uzemljenja (ako je prisutan).

6.3 Čišćenje

Ako se za određenu primjenu zahtijeva čišćenje, sredstvo za čišćenje mora
biti u skladu s materijalima jedinice (kemijska otpornost). U obzir se
prvenstveno mora uzeti brtva osovine, brtva poklopca kabelska uvodnica i
površina jedinice.

Tijekom postupka čišćenja u obzir uzmite sljedeće:

• Sredstvo za čišćenje ne smije ući u jedinicu kroz brtvu osovine, brtvu

poklopca ili kabelsku uvodnicu.

• Ne smije nastati mehaničko oštećenje brtve osovine, brtve poklopca,

kabelske uvodnice ili drugih dijelova.

Potencijalno nakupljanje prašine na jedinici ne povećava maksimalnu
temperaturu površine te se stoga ne treba ukloniti radi održavanja
temperature površine u zoni opasnosti.

6.4

24 Vodič za brzi početak rada

Ispitivanje funkcionalnosti

Možda će biti potrebno provoditi česta ispitivanja funkcionalnosti ovisno o
primjeni.

Pridržavajte se svih relevantnih sigurnosnih mjera opreza povezanih sa
zaštitom na radu (npr. električna sigurnost, procesni tlak itd.).

listopad 2019. Vodič za brzi početak rada

Tim se ispitivanjem ne dokazuje je li sklopka razine dovoljno osjetljiva da
izmjeri materijal za određenu primjenu.

Ispitivanja funkcionalnosti provode se tako da se vilice prekriju prikladnim
krutim materijalom te se nadzire je li došlo do ispravne promjene izlaznog
signala iz neprekrivenog stanja u prekriveno stanje.

6.5 Datum proizvodnje

Godina proizvodnje navodi se na pločici s nazivom.

6.6 Rezervni dijelovi

Proučite Tehnički list proizvoda uređaja Rosemount 2511 za informacije o
svim rezervnim dijelovima.

Vodič za brzi početak rada 25

Vodič za brzi početak rada listopad 2019.

26 Vodič za brzi početak rada

listopad 2019. Vodič za brzi početak rada

Vodič za brzi početak rada 27

*00825-0125-2511*

Vodič za brzi početak rada

00825-0125-2511, Rev. AA

listopad 2019.

Globalno sjedište

Emerson Automation Solutions
6021 Innovation Blvd.
Shakopee, MN 55379, SAD

[phone] ili
[phone]
[phone]
[e-mail]

Regionalni ured za Europu

Emerson Automation Solutions Europe
GmbH
Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Švicarska

[phone]
[phone]
[e-mail]

Regionalni ured za Bliski istok i Afriku

Emerson Automation Solutions
Emerson FZE P.O. Box 17033
Jebel Ali Free Zone - South 2
Dubai, Ujedinjeni Arapski Emirati

[phone]
[phone]
[e-mail]

Regionalni ured za Latinsku Ameriku

Emerson Automation Solutions
1300 Concord Terrace, Suite 400
Sunrise, FL, 33323, SAD

[phone]
[phone]
[e-mail]

Regionalni ured za Aziju i Pacifik

Emerson Automation Solutions
1 Pandan Crescent
Singapur 128461

[phone]
[phone]
[e-mail]

Emerson d.o.o.

Emerson Process Management
Selska cesta 93
HR – 10000 Zagreb

[phone]
[phone]
[e-mail]

www.emersonprocess.hr

Linkedin.com/company/Emerson-

Automation-Solutions

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/user/

RosemountMeasurement

©

2019 Emerson. Sva prava pridržana.

Uvjeti prodaje društva Emerson dostupni su na
zahtjev. Logotip Emerson zaštitni je i uslužni žig
tvrtke Emerson Electric Co. Rosemount je znak
jednog od društava grupe Emerson. Svi ostali

žigovi vlasništvo su njihovih vlasnika.
