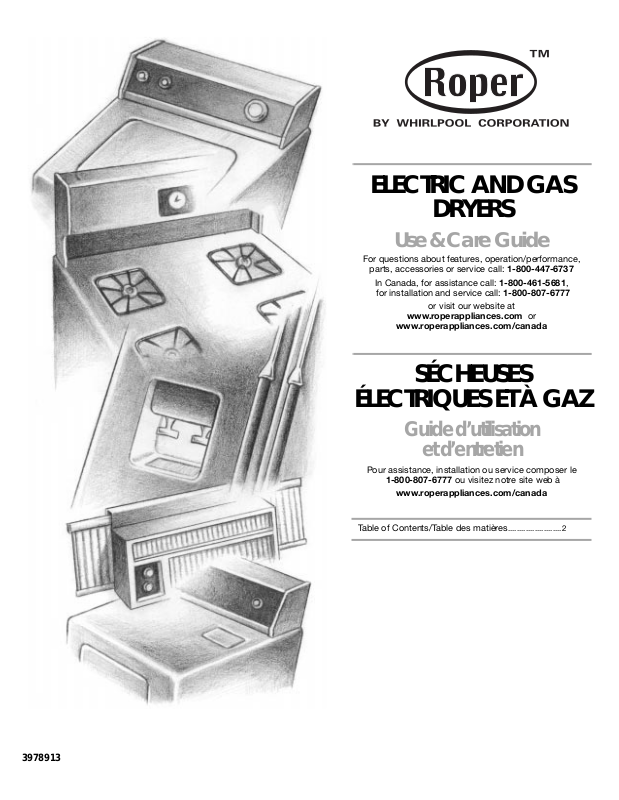

Page 1
ELECTRIC AND GAS
DRYERS
Use & Care Guide
For questions about features, operation/performance,
parts, accessories or service call: 1-800-447-6737
In Canada, for assistance call: 1-800-461-5681,
for installation and service call: 1-800-807-6777
or visit our website at
www.roperappliances.com or
www.roperappliances.com/canada
SÉCHEUSES
ÉLECTRIQUES ET À GAZ
Guide d’utilisation
et d’entretien
Pour assistance, installation ou service composer le
1-800-807-6777 ou visitez notre site web à
www.roperappliances.com/canada
3978913
Table of Contents/Table des matières
........................2
Page 2
T ABLE OF CONTENT S
T ABLE DES MATI ÈRES
DRYER SAFETY .................................................................. 3
PARTS AND FEATURES .................................................... 5
CHECKING YOUR VENT.................................................... 6
DRYER USE......................................................................... 7
Starting Your Dryer ........................................................... 7
Stopping and Restarting ................................................... 7
Loading Clothes................................................................ 7
Drying, Cycle, and Temperature Tips ............................... 8
CYCLE DESCRIPTIONS..................................................... 8
Automatic Cycle................................................................ 8
Timed Dry Cycle................................................................ 8
No Heat/Fluff Cycle........................................................... 9
Additional Features ........................................................... 9
Drying Rack (optional purchase)....................................... 9
DRYER CARE.................................................................... 10
Cleaning the Lint Screen................................................. 10
Cleaning the Dryer Interior.............................................. 10
Removing Accumulated Lint
from Inside the Dryer Cabinet......................................... 10
Changing the Drum Light................................................ 11
TROUBLESHOOTING....................................................... 11
ASSISTANCE OR SERVICE ............................................. 13
WARRANTY....................................................................... 14
SÉCURITÉ DE LA SÉCHEUSE ........................................ 16
PIÈCES ET CARACTÉRISTIQUES .................................. 18
VÉRIFICATION DU CONDUIT D’ÉVACUATION............. 19
UTILISATION DE LA SÉCHEUSE.................................... 20
Mise en marche de la sécheuse..................................... 20
Arrêt et remise en marche .............................................. 21
Chargement des vêtements ........................................... 21
Conseils pour séchage, programmes et température ... 21
DESCRIPTION DES PROGRAMMES.............................. 21
Programme automatique................................................ 22
Programme de séchage minuté (Timed Dry).................. 22
Programme de séchage sans chaleur (No Heat/Fluff) ... 22
Caractéristiques supplémentaires.................................. 22
Grille de séchage (disponsible en option) ...................... 23
ENTRETIEN DE LA SÉCHEUSE ...................................... 23
Nettoyage du filtre à charpie .......................................... 23
Nettoyage de l’intérieur de la sécheuse ......................... 24
Comment enlever la charpie accumulée
de l’intérieur de la sécheuse........................................... 24
Changement de l’ampoule d’éclairage du tambour....... 24
DÉPANNAGE..................................................................... 25
ASSISTANCE OU SERVICE ............................................. 26
GARANTIE......................................................................... 27
2
Page 3
DRYER SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all
safety messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or
“WARNING.” These words mean:
You can be killed or seriously injured if you don't
immediately follow instructions.
You can be killed or seriously injured if you don't
follow instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you
what can
happen if the instructions are not followed.
WARNING: For your safety, the information in this manual must be followed to minimize
the risk of fire or explosion, or to prevent property damage, personal injury, or death.
Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this
–
or any other appliance.
WHAT TO DO IF YOU SMELL GAS:
–
Do not try to light any appliance.
•
Do not touch any electrical switch; do not use any phone in your building.
•
Clear the room, building, or area of all occupants.
•
Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's
•
instructions.
If you cannot reach your gas supplier, call the fire department.
•
Installation and service must be performed by a qualified installer, service agency, or
–
the gas supplier.
3
Page 4
IMPORTANT SAFETY INSTRUCTIONS
To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic
WARNING:
precautions, including the following:
■
Read all instructions before using the dryer.
■
Do not place items exposed to cooking oils in
your dryer. Items contaminated with cooking oils
may contribute to a chemical reaction that could
cause a load to catch fire.
■
Do not dry articles that have been previously
cleaned in, washed in, soaked in, or spotted with
gasoline, dry-cleaning solvents, other flammable,
or explosive substances as they give off vapors
that could ignite or explode.
■
Do not allow children to play on or in the dryer.
Close supervision of children is necessary when
the dryer is used near children.
■
Before the dryer is removed from service or discarded, remove the door to the drying compartment.
■
Do not reach into the dryer if the drum is moving.
■
Do not install or store the dryer where it will be
exposed to the weather.
■
Do not tamper with controls.
■
Do not repair or replace any part of the dryer or
attempt any servicing unless specifically recommended in this Use and Care Guide or in published
user-repair instructions that you understand and have
the skills to carry out.
■
Do not use fabric softeners or products to eliminate
static unless recommended by the manufacturer of
the fabric softener or product.
■
Do not use heat to dry articles containing foam rubber
or similarly textured rubber-like materials.
■
Clean lint screen before or after each load.
■
Keep area around the exhaust opening and adjacent
surrounding areas free from the accumulation of lint,
dust, and dirt.
■
The interior of the dryer and exhaust vent should be
cleaned periodically by qualified service personnel.
■
See Installation Instructions for grounding requirements.
SAVE THESE INSTRUCTIONS
4
Page 5
PARTS AND FEATU RES
1.
4.
2.
3.
1. Control panel
2. Model and serial number label
3. Dryer drum
4. Lint screen
5. Exhaust grill
6. Wide-opening door
Additional features your dryer may have
End of Cycle Signal selector
Drum light
Large side-swing door
5.
6.
Optional purchase
Drying rack
Super wide-swing door
Control Panel
NOTE: The drawings in this book may vary from your dryer. They are designed to show all of the models covered by this book.
Your dryer may not include all features.
5
Page 6
CHECK ING YOUR VENT
Your dryer must be properly installed and vented to achieve
maximum drying efficiency and shorten drying times. Use the
minimum recommended installation clearances (found in your
Installation Instructions) to avoid blocking the flow of combustion
and ventilation air. Refer to your Installation Instructions for more
information.
3. The exhaust vent can be routed up, down, left, right, or
straight out the back of the dryer. Space requirements are
listed in your Installation Instructions.
4. Use the straightest path possible when routing the exhaust
vent. Use the fewest number of elbows and turns. Allow
room when using elbows or making turns. Bend vent
gradually to avoid kinking.
Fire Hazard
Use a heavy metal vent.
Do not use a plastic vent.
Do not use a metal foil vent.
Failure to follow these instructions can result in
death or fire.
If the dryer is not properly installed and vented, it will not be
covered under the warranty.
NOTE: Service calls caused by improper venting will be paid for
by the customer, whether it was a paid installation or selfinstalled.
1. Do not use plastic vent or metal foil vent. Use 4 in. (10.2 cm)
metal or flexible metal vent. Do not kink or crush flexible
metal vent. It must be completely extended to allow adequate
exhaust air to flow. Check vent after installation. Refer to your
Installation Instructions for proper length requirements of
vent.
2. Use a 4 in. (10.2 cm) exhaust hood. Smaller hoods increase
drying times.
5. Use duct tape to seal all joints. Do not use screws to secure
vent. Lint may catch on screws.
6. Clean exhaust vent periodically, depending on use, but at
least every 2 years, or when installing your dryer in a new
location.
■ Disconnect vent from the dryer and clean one section at a
time until you reach the exhaust hood.
■ To clean out lint, use the hose attachment on your
vacuum, or a pole or wire with a feather duster or rag
attached.
■ Be sure the flapper on the outside end of vent moves
freely.
■ When cleaning is complete, be sure to follow the
Installation Instructions supplied with your dryer for final
product check.
4"
(10.2 cm)
4"
(10.2 cm)
6
Page 7
DRYE R USE
Starting Y our Dryer
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from dryer.
Do not dry anything that has ever had anything
flammable on it (even after washing).
Failure to follow these instructions can result in
death, explosion, or fire.
2. Turn the Cycle Control knob to the recommended cycle for
the type of load being dried. Use the Energy Preferred
Automatic Setting (*) to dry most heavyweight and medium
weight loads. See “Drying, Cycle, and Temperature Tips.”
3. Select a temperature setting on models with a Temp/Fabric
selector. The cycle descriptions include temperature setting
suggestions.
NOTE: The temperature selector is part of the Cycle Contol
knob on some models.
4. Select the End of Cycle Signal, if available. The signal is
helpful when drying permanent press or synthetics. Promptly
remove these items from the dryer at the end of the cycle to
prevent wrinkles.
On some models
■ The End of Cycle Signal can be adjusted. Turn the
selector to the desired volume.
OR
■ The End of Cycle Signal is part of the START button. Turn
the START button to ON or OFF.
5. Select the desired option. See “Additional Features.”
6. Push the START button.
Fire Hazard
No washer can completely remove oil.
Do not dry anything that has ever had any type of
oil on it (including cooking oils).
Items containing foam, rubber, or plastic must be
dried on a clothesline or by using an Air Cycle.
Failure to follow these instructions can result in
death or fire.
Before using your dryer, wipe the dryer drum with a damp cloth to
remove dust from storing and shipping.
1. Load clothes loosely into the dryer and close the door. Do not
pack the dryer. Allow space for clothes to tumble freely.
Stopping and Restarting
You can stop your dryer any time during a cycle.
To stop your dryer
Open the dryer door or turn the Cycle Control knob to OFF.
NOTE: The Cycle Control knob should point to an Off area when
the dryer is not in use.
To restart your dryer
1. Close the door.
2. Select a new cycle and temperature (if desired).
3. Push START.
Loading Clothes
Load clothes loosely into the dryer. Do not pack the dryer. Allow
space for clothes to tumble freely. The following chart shows
examples of balanced loads that would allow for proper tumbling.
Heavy work
clothes
Delicates 3 camisoles, 1 robe, 4 slips,
To we l s 10 bath towels, 10 hand towels, 14 wash
3 pair of pants, 4 pair of jeans, 2 pair of
overalls, 3 shirts
6 undergarments, 2 sets of sleepwear,
1 child’s outfit
cloths, 1 bath mat
Mixed Load 3 double sheets, 4 pillowcases,
8 T-shirts, 6 pair of shorts, 2 blouses,
8 handkerchiefs
7
Page 8
Drying, Cycle, and T emperature Tips
Select the correct cycle and temperature for your load.
Cool Down tumbles the load without heat during the last few
minutes of all cycles to make the load easier to handle.
Drying tips
■ Follow care label directions when they are available.
■ If you use fabric softener sheets, use only those labeled
“dryer safe.” Follow package instructions.
■ Remove the load from the dryer as soon as tumbling stops, to
reduce wrinkling. This is especially important for permanent
press, knits, and synthetic fabrics.
Cycle and temperature tips
■ Dry most loads using the Energy Preferred Automatic
Setting (*), if available on your dryer.
■ Use a High Heat setting for drying heavyweight items such as
towels and work clothes.
■ Use a Medium Heat setting for drying medium weight items,
such as sheets, underwear, permanent press fabrics, and
some knits.
■ Use a Low Heat setting for drying lightweight items such as
lingerie, blouses, dresses, and some knits.
■ Use a no-heat (air) setting for rubber, plastic, or heat-sensitive
fabrics.
■ Line dry bonded or laminated fabrics.
If you have questions about drying temperatures for
NOTE:
various loads, refer to the care label directions. If you are unsure
of the temperature to select for a load, select a lower setting
rather than a higher setting.
CYCLE DESCRIPTIONS
This manual covers several different models. Your dryer may vary
from the model shown and may not have all of the cycles and
features described.
Cycle Control knob
Automatic Cycle
Use the automatic cycle to dry most loads. Your dryer uses the
AUTO SENSE DRY automatic control that senses the moisture in
the load and shuts off the dryer when the selected dryness is
reached. The Cycle Control knob does not move until the load is
almost dry. After the cool down, the knob automatically turns to
an Off area and tumbling stops.
Dry most loads using the Energy Preferred Automatic Setting (*).
■ If the load is drier than you like, select a setting closer to
Less Dry the next time you dry a similar load.
■ If the load is not as dry as you like, complete drying using the
Timed Dry cycle. The next time you dry a similar load, select a
setting closer to Very Dry.
Drying time with an automatic cycle varies according to
NOTE:
the type of fabric, size of load, and temperature setting. See
“Drying, Cycle and Temperature Tips.”
Timed Dry Cycle
Use the Timed Dry cycle to complete drying if items are still
damp after the automatic cycle.
Timed Dry is also useful for:
■ Heavyweight and bulky items, such as bedspreads and work
clothes and large loads that require a long drying time. Set
the Temperature selector to High heat or to a setting that
matches the care label directions.
■ Lightweight items, such as lingerie, blouses, and knits that
require a short drying time. Set the Temperature selector at
Low heat.
Drying time and temperature will depend on your dryer
NOTE:
model.
Max Dry
Select this setting to evenly dry large or heavy items, such as
thick cotton bath towels or robes. Set the Temperature selector, if
available, to High heat.
Damp Dry
Select this setting to dry items to a damp level or dry items that
do not require an entire drying cycle. Damp dry items such as
jeans (to prevent stiffness) or cotton clothes (to make pressing
easier). Set the Temperature selector, if available, to High heat.
Wrinkle Free
Use this setting to remove wrinkles from items, such as clothes
packed in a suitcase or items wrinkled from being left in the dryer
too long. Set the Temperature selector, if available, at Low or
Medium heat, depending on the fabrics in your load.
8
Page 9
No Heat/Fluff Cycle
Use the No Heat/Fluff cycle for items that require drying without
heat, such as rubber, plastic and heat-sensitive fabrics. See the
chart for examples of items that can be dried using the No Heat/
Fluff cycle.
Type of Load No Heat/Fluff
Foam rubber - pillows, padded bras,
stuffed toys
Plastic - shower curtains, tablecloths
Rubber-backed rugs
Olefin, polypropylene, sheer nylon
cycle*
20 - 30
20 - 30
40 - 50
10 - 20
Drying Rack (optional purchase)
You can order a drying rack by calling 1-800-447-6737 (U.S.A.) or
1-800-807-6777 (Canada) or by contacting the dealer from whom
you purchased your dryer. The rack is useful for machine drying
items you would not necessarily want to tumble dry or that you
would normally line dry (for example, tennis shoes, pillows,
stuffed toys).
To use the drying rack
1. Slide rear pegs into the dimples on the back wall of the dryer.
Lower the front legs to rest on the dryer opening.
*(Minutes). Reset cycle to complete drying, if needed.
When using No Heat/Fluff
■ Check to see that coverings are securely stitched.
■ Shake and fluff pillows by hand periodically during cycle.
■ Dry item completely. Foam rubber pillows are slow to dry.
Additional Features
WRINKLE PREVENT™ feature
When you are unable to remove a load of clothes from the dryer
as soon as it stops, wrinkles can form. The WRINKLE PREVENT
feature periodically tumbles, rearranges and fluffs the load
without heat for up to 45 minutes. During this cycle, the dryer
stops tumbling and then begins to tumble again. This stop and
start process is repeated until the end of the cycle. A signal will
sound periodically when the WRINKLE PREVENT feature is on, if
the End of Cycle Signal is selected. The signal and the tumbling
will end when you open the dryer door, or turn the Cycle Control
knob to Off.
■ On some models, the WRINKLE PREVENT feature is
automatic and activates at the end of the cycle if you do not
open the dryer door within a few minutes after the cycle ends.
■ On some models, you can turn the WRINKLE PREVENT
feature On or Off.
End of Cycle Signal
the End of Cycle Signal is On, the signal sounds when a cycle is
If
complete. If the WRINKLE PREVENT feature is on, the signal sounds
every few minutes. The signal stops when you open the door.
2. Put the wet items on top of the rack. Leave space between
the items so air can reach all the surfaces. Close the door.
NOTE: Do not allow items to hang over the edge of the rack.
3. Select the Timed Dry or No Heat/Fluff cycle. Items containing
foam, rubber, or plastic must be dried on a clothesline or by
using an air cycle.
4. Push the START button.
NOTE: You must remove rack for normal tumbling. Do not use
the automatic cycle with the drying rack.
This chart shows examples of items that can be rack dried and
the suggested cycle, temperature setting and drying time. Actual
drying time will depend on the amount of moisture items hold.
Rack Dry Cycle Temp Time*
Wool Sweaters
Block to shape and lay flat on
the rack
Stuffed toys or pillows
Cotton or polyester fiber filled
Stuffed toys or pillows
Foam rubber filled
Sneakers or canvas shoes No
*(Minutes). Reset cycle to complete drying, if needed.
Timed
Dry
Timed
Dry
No
Heat/
Fluff
Heat/
Fluff
Low 60
Low 60
None 90
None 90
9
Page 10
DRYE R CARE
Cleaning the Lint Screen
Every load cleaning
The lint screen is located on the top of the dryer. Clean it before
each load. A screen blocked by lint can increase drying time.
To clea n
Pull the lint screen towards you. Roll lint off the screen with
1.
your fingers. Do not rinse or wash screen to remove lint. Wet
lint is hard to remove.
Push the lint screen firmly back into place.
2.
IMPORTANT:
■ Do not run the dryer with the lint screen loose, damaged,
blocked, or missing. Doing so can cause overheating and
damage to both the dryer and fabrics.
■ Some towels made of synthetic fibers and natural fibers
(polyester and cotton blends) may shed more lint than other
towels, causing your dryer’s lint screen to fill up faster. Be
sure to remove lint from the lint screen before and after drying
new towels.
■ If lint falls off the screen into the dryer during removal, check
the exhaust hood and remove the lint. See “Checking Your
Vent.”
As needed cleaning
Laundry detergent and fabric softener residue can build up on the
lint screen. This buildup can cause longer drying times for your
clothes, or cause the dryer to stop before your load is completely
dry. The screen is probably clogged if lint falls off the screen.
Clean the lint screen with a nylon brush every six months, or
more frequently if it becomes clogged due to a residue buildup.
Cleaning the Dryer Interior
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion,
or fire.
To clean dryer drum
Make a paste with powdered laundry detergent and very
1.
warm water.
Apply paste to a soft cloth.
2.
OR
Apply a liquid, non-flammable household cleaner to the
stained area and rub with a soft cloth until all excess dye is
removed.
Wipe drum thoroughly with a damp cloth.
3.
Tumble a load of clean cloths or towels to dry drum.
4.
NOTE:
blue jeans or brightly colored cotton items, may discolor the
dryer interior. These stains are not harmful to your dryer and will
not stain future loads of clothes. Dry unstable dye items insideout to prevent dye transfer.
Garments which contain unstable dyes, such as denim
Removing Accumulated Lint from
Inside the Dryer Cabinet
Lint should be removed every two years, or more often,
depending on dryer usage. Cleaning should be done by a
qualified person.
To wa sh
Wet both sides of lint screen with hot water.
1.
Wet a nylon brush with hot water and liquid detergent. Scrub
2.
lint screen with the brush to remove residue buildup.
Rinse screen with hot water.
3.
4. Thoroughly
screen back into dryer.
dry lint screen with a clean towel. Insert lint
10
Page 11
Changing the Drum Light
The dryer light automatically turns on inside the dryer drum when
you open the door.
Fire Hazard
Replace light bulb cover before operating dryer.
Failure to do so can result in death or fire.
To change drum light type 1
Unplug dryer or disconnect power.
1.
Open the dryer door. Locate the light bulb cover on the back
2.
wall of the dryer. Turn the cover clockwise. Remove cover
from dryer.
Turn bulb counterclockwise. Replace the bulb with a 40-watt
3.
appliance bulb only. Replace the cover and lock in place by
turning counterclockwise.
Plug in dryer or reconnect power.
4.
TROUBLESHOOTING
First try the solutions suggested here and possibly avoid
the cost of a service call...
Clothes are not drying satisfactorily
■
Check the following:
Is the lint screen clogged with lint?
Is the exhaust vent or outside exhaust hood clogged with lint,
restricting air movement? Run the dryer for 5-10 minutes.
Hold your hand under the outside exhaust hood to check air
movement. If you do not feel air movement, clean exhaust
system of lint or replace exhaust vent with heavy metal or
flexible metal vent. See “Installation Instructions.”
Is the exhaust vent crushed or kinked? Replace with heavy
metal or flexible metal vent. See “Installation Instructions.”
Has a fuse blown, or a circuit breaker tripped? Electric dryers
use 2 household fuses or breakers. The drum may be turning,
but you may not have heat.
Has an air dry cycle been selected? Select the right cycle for
the types of garments being dried. See “Drying, Cycle and
Temperature Tips.”
For gas dryers, is the valve open on the supply line?
Are fabric softener sheets blocking the grill? Use only one
fabric softener sheet, and use it only once.
■
Is the dryer located in a room with temperature below
45ºF (7ºC)?
Proper operation of dryer cycles requires temperatures above
45ºF (7ºC).
■
Was a cold rinse water used? Was the load very wet?
Expect longer drying times with items rinsed in cold water
and with items that hold moisture (cottons).
■
Is the load too large and heavy to dry quickly?
Separate the load to tumble freely.
To change drum light type 2
Unplug dryer or disconnect power.
1.
Open the dryer door. Locate the light bulb cover on the back
2.
wall of the dryer. Remove the screw located in the lower right
corner of the cover. Remove the cover.
Turn bulb counterclockwise. Replace the bulb with a 10-watt
3.
appliance bulb only. Replace the cover.
Plug in dryer or reconnect power.
4.
Dryer will not run
■
Check the following:
Is the power cord plugged in?
Has a fuse blown, or has a circuit breaker tripped?
Was a regular fuse used? Use a time-delay fuse.
Is the dryer door firmly closed?
Was the START button firmly pressed?
Is a cycle selected?
Unusual sounds
■
Has the dryer had a period of non-use?
If the dryer hasn’t been used for a while, there may be a
thumping sound during the first few minutes of operation.
■
Is it a gas dryer?
The gas valve clicking is a normal operating sound.
11
Page 12
Lint on load
Garment damage
■ Is the lint screen clogged?
Clean lint screen. Check for air movement.
■ Is the load properly sorted?
Sort lint givers (towels, chenille) from lint takers (corduroy,
synthetics). Also sort by color.
■ Is the load too big or too heavy?
Dry smaller loads so lint can be carried to the lint screen.
■ Was the load overdried?
Use correct dryer settings for load type. Overdrying can
cause lint-attracting static electricity. See “Drying, Cycle, and
Temperature Tips.”
■ Was paper or tissue left in pockets?
■ Is pilling being mistaken for lint?
Pilling (surface fuzz) is caused by normal wear and
laundering.
Stains on load or color change
■ Was dryer fabric softener properly used?
Add dryer fabric softener sheets at the beginning of the cycle.
Fabric softener sheets added to a partially-dried load can
stain your garments.
■ Were items soiled when placed in the dryer?
Items should be clean before being dried.
■ Were items properly sorted?
Sort light colors from dark colors. Sort colorfast items from
noncolorfast items.
■ Check the following:
Were zippers, snaps, and hooks left open?
Were strings and sashes tied to prevent tangling?
Were care label instructions followed?
Were items damaged before drying?
Items shrinking
■ Was the dryer overloaded?
Dry smaller loads that will tumble freely.
■ Did the load overdry?
Check the manufacturer’s care label. Match dryer setting to
load type. See “Drying, Cycle, and Temperature Tips.”
Loads are wrinkled
■ Was the load removed from dryer at the end of the cycle?
■ Was the dryer overloaded?
Dry smaller loads that will tumble freely.
■ Did the load overdry?
Check the manufacturer’s care label. Match dryer setting to
load type. See “Drying, Cycle, and Temperature Tips.”
Odors
■ Have you recently been painting, staining or varnishing in
the area where your dryer is located?
If so, ventilate the area. When the odors or fumes are gone
from the area, re-wash and dry the clothing.
■ If the dryer is electric, is it being used for the first time?
The new electric heating element may have an odor. The odor
will be gone after the first cycle.
■ If the dryer is gas, there may be a gas leak.
Turn off the gas supply line, leave your house, and then call
your local gas company.
12
Page 13
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check
“Troubleshooting.” It may save you the cost of a service call. If
you still need help, follow the instructions below.
When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.
If you need replacement parts
If you need to order replacement parts, we recommend that you
only use FSP® factory specified parts. These parts will fit right and
work right because they are made with the same precision used
to build every new ROPER® appliance.
To locate FSP replacement parts in your area:
In the U.S.A., call the Customer Interaction Center at
1-800-447-6737
center.
In Canada, call
designated service center.
Call the Customer Interaction Center toll free at
1-800-44-ROPER (1-800-447-6737).
Our consultants provide assistance with:
■ Features and specifications on our full line of appliances
■ Installation information
■ Use and maintenance procedures
■ Accessory and repair parts sales
■ Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.)
■ Referrals to local dealers, repair parts distributors, and
service companies
Whirlpool designated service technicians are trained to fulfill the
product warranty and provide after-warranty service, anywhere in
the United States
To locate the Whirlpool designated service company in your area,
you can also look in your telephone directory Yellow Pages.
, or your nearest Whirlpool designated service
1-800-807-6777
, or your nearest Inglis Limited
In the U.S.A
In Canada
Call the Inglis Limited Customer Interaction Center toll free:
1-800-461-5681
Our consultants provide assistance with:
■ Features and specifications on our full line of appliances
■ Referrals to local dealers
For service in Canada
Call
1-800-807-6777.
technicians are trained to fulfill the product warranty and provide
after-warranty service anywhere in Canada.
For further assistance
If you need further assistance, you can write to us with any
questions or concerns at:
Customer Interaction Center
Inglis Limited
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please include a daytime phone number in your correspondence.
8:30 a.m. - 5:30 p.m. (EST)
Inglis Limited designated service
For further assistance
If you need further assistance, you can write to Roper with any
questions or concerns at:
Roper Brand Home Appliances
Customer Interaction Center
c/o Correspondence Dept.
MD 8020
553 Benson Road
Benton Harbor, MI 49022-2400
Please include a daytime phone number in your correspondence.
13
Page 14
ROPER® DRYER W ARRANTY
ONE-YEAR FULL WARRANTY
For one year from the date of purchase, when this dryer is operated and maintained according to instructions attached to or furnished
with the product, Whirlpool Corporation will pay for FSP® replacement parts and repair labor to correct defects in materials or
workmanship. Service must be provided by a Whirlpool designated service company.
Whirlpool Corporation will not pay for:
Service calls to correct the installation of your dryer, including venting. Heavy 4 in. (10.2 cm) metal exhaust vent must be used. Refer
1.
to the venting section of this manual and your Installation Instructions.
Service calls to instruct you how to use your dryer, to replace house fuses or correct house wiring or reset circuit breakers, or to
2.
replace owner accessible light bulbs.
Repairs when your dryer is used in other than normal, single-family household use.
3.
Damage resulting from accident, alteration, misuse, abuse, fire, floods, acts of God, improper installation (including, but not limited
4.
to, venting with plastic or flexible foil), installation not in accordance with local electrical and plumbing codes, or use of products not
approved by Whirlpool Corporation.
Replacement parts or repair labor costs for units operated outside the United States and Canada.
5.
Pickup and delivery. This product is designed to be repaired in the home.
6.
Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
7.
In Canada, travel or transportation expenses for customers who reside in remote areas.
8.
WHIRLPOOL CORPORATION AND INGLIS LIMITED SHALL
NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL
DAMAGES.
Some states or provinces do not allow the exclusion or limitation
of incidental or consequential damages, so this exclusion or
limitation may not apply to you. This warranty gives you specific
legal rights and you may also have other rights which vary from
state to state or province to province.
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your dryer to better
help you obtain assistance or service if you ever need it. You will
need to know your complete model number and serial number.
You can find this information on the model and serial number
label/plate, located on your appliance as shown in “Parts and
Features.”
Outside the 50 United States and Canada, this warranty does
not apply. Contact your authorized Roper dealer to determine
if another warranty applies.
If you need service, first see “Troubleshooting.” Additional help
can be found by checking “Assistance or Service,” or by calling
our Customer Interaction Center at
anywhere in the U.S.A. or write: Roper Brand Home Appliances,
Customer Interaction Center, c/o Correspondence Dept., MD
8020, 553 Benson Road, Benton Harbor, MI 49022-2400. For
service in Canada, call Inglis Limited at
Dealer name____________________________________________________
Address ________________________________________________________
Phone number __________________________________________________
Model number __________________________________________________
Serial number __________________________________________________
Purchase date __________________________________________________
1-800-447-6737
1-800-807-6777.
, from
9/00
14
Page 15
SÉCURITÉ DE LA SÉCHEU SE
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager.
Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves
à vous et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
Risque possible de décès ou de blessure grave si
DANGER
vous ne suivez pas immédiatement les instructions.
Risque
AVERTISSEMENT
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de
blessure et ce
AVERTISSEMENT : Pour votre sécurité, les renseignements dans ce manuel doivent
être observés pour réduire au minimum les risques d’incendie ou d’explosion ou pour
éviter des dommages au produit, des blessures ou un décès.
– Ne pas entreposer ou utiliser de l’essence ou d’autres vapeurs ou liquides
inflammables à proximité de cet appareil ou de tout autre appareil électroménager.
– QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :
Ne pas tenter d’allumer un appareil.
•
Ne pas toucher à un commutateur électrique; ne pas utiliser le téléphone se trouvant
•
sur les lieux.
Évacuer tous les gens de la pièce, de l’édifice ou du quartier.
•
Appeler immédiatement le fournisseur de gaz d’un téléphone voisin. Suivre ses
•
instructions.
qui peut se produire en cas de non-respect des instructions.
si vous ne suivez pas les instructions.
possible de décès ou de blessure grave
À défaut de joindre votre fournisseur de gaz, appeler les pompiers.
•
– L’installation et l’entretien doivent être effectués par un installateur qualifié, une
agence de service ou le fournisseur de gaz.
16
Page 16
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
Pour réduire le risque d'incendie, de choc électrique ou de blessure lors de l'utilisation
AVERTISSEMENT :
de la sécheuse, il convient d'observer certaines précautions élémentaires dont les suivantes :
■
Lire toutes les instructions avant d'utiliser la
sécheuse.
■
Ne pas placer des articles exposés aux huiles de
cuisson dans votre sécheuse. Les articles
contaminés par des huiles de cuisson peuvent
contribuer à une réaction chimique qui pourrait
causer à la charge de s'enflammer.
■
Ne pas faire sécher dans la machine des articles qui
ont déjà été nettoyés, lavés, imbibés, ou tachés
d'essence, de solvants pour nettoyage à sec,
d'autres substances inflammables, ou de substances
explosives puisqu'elles dégagent des vapeurs qui
peuvent provoquer un incendie ou une explosion.
■
Ne pas permettre à des enfants de jouer sur ou à
l'intérieur de la sécheuse. Une surveillance étroite
est nécessaire lorsque la sécheuse est utilisée près
d'eux.
■
Avant d'enlever la sécheuse du service ou la jeter,
enlever la porte du compartiment de séchage.
Ne pas mettre la main dans la sécheuse si le tambour
■
est en mouvement.
■
Ne pas installer ni entreposer la sécheuse où elle sera
exposée aux intempéries.
■
Ne pas jouer avec les commandes.
■
Ne pas réparer ni remplacer une pièce de la sécheuse
ou essayer d'en faire l'entretien à moins d'une
recommandation spécifique dans le guide d'utlilisation
et d'entretien, ou publiée dans les instructions de
réparation par l'utilisateur que vous comprenez et
pouvez exécuter avec compétence.
■
Ne pas utiliser un produit assouplissant de tissu ou
des produits pour éliminer la statique à moins qu'ils
ne soient recommandés par le fabricant du produit
assouplissant de tissu ou du produit.
■
Ne pas utiliser la chaleur pour faire sécher des articles
fabriqués avec du caoutchouc mousse ou des
matériaux semblables.
■
Nettoyer le filtre à charpie avant et après chaque
charge.
■
Ne pas laisser la charpie, la poussière, ou la saleté
s'accumuler autour du système d'évacuation ou
autour de l'appareil.
■
Un nettoyage périodique de l'intérieur de la sécheuse
et du conduit d'évacuation doit être effectué par une
personne qualifiée.
■
Voir les instructions d'installation pour les exigences
de liaison de l'appareil à la terre.
CONSERVEZ CES INSTRUCTIONS
17
Page 17
PIÈCES ET CARACTÉRISTIQUES
1.
4.
2.
3.
1. Tableau de commande
2. Plaque signalétique des numéros de
modèle et de série
3. Tambour de la sécheuse
4. Filtre à charpie
5. Grille d’évacuation
6. Porte à ouverture large
Autres caractéristiques que votre
sécheuse peut posséder
Sélecteur de signal de fin de programme
Lampe du tambour
Grande porte à pivotement latéral
Porte extra-large à pivotement
5.
6.
Disponsible en option
Grille de séchage
Tableau de commande
REMARQUE : Les illustrations de ce guide peuvent ne pas correspondre exactement à la sécheuse achetée. La fonction de ces
illlustrations est de montrer les diverses caractéristiques de tous les modèles couverts par ce guide. Le modèle acheté peut ne pas
comporter toutes les caractéristiques.
18
Page 18
VÉRIFICATION
DU CONDUIT
D’ÉV ACUATION
3. On peut acheminer le conduit d’évacuation vers le haut, vers
le bas, vers la gauche, vers la droite, ou en ligne droite depuis
l’arrière de la sécheuse. L’espace de dégagement est indiqué
dans les instructions d’installation.
La sécheuse doit être bien installée et munie d’un système
adéquat d’évacuation de l’air pour donner une efficacité
maximale de séchage et un temps de séchage plus court. Utiliser
les dégagements minimums recommandés pour l’installation
(voir Instructions d’installation) pour éviter le blocage du débit de
combustion et d’air de ventilation. Voir les instructions
d’installation pour plus de renseignements.
Risque d’incendie
Utiliser un conduit d’évacuation en métal lourd.
Ne pas utiliser un conduit d’évacuation en
plastique.
Ne pas utiliser un conduit d’évacuation en feuille
de métal.
Le non-respect de ces instructions peut causer
un décès ou un incendie.
4. Utiliser l’acheminement le plus rectiligne possible lors de
l’installation du conduit d’évacuation. Utiliser le moins
possible de coudes et de virages. Accorder de l’espace lors
de l’utilisation de coudes ou de virages. Plier le conduit
graduellement pour éviter de le déformer.
5. Sceller chaque joint avec du ruban adhésif pour conduits. Ne
pas utiliser de vis pour fixer le conduit d’évacuation. La
charpie risque de s’accrocher aux vis.
6. Nettoyer périodiquement le conduit d’évacuation, selon
l’utilisation, mais au moins à tous les 2 ans ou lors de
l’installation de la sécheuse à un nouvel endroit.
■ Déconnecter le conduit d’évacuation de la sécheuse et
nettoyer une section à la fois jusqu’au clapet
d’évacuation.
Si la sécheuse n’est pas bien installée et munie d’un système
adéquat d’évacuation de l’air, elle n’est pas couverte en vertu de
la garantie.
REMARQUE : Les visites de service nécessitées par une
évacuation inadéquate seront aux frais du client peu importe s’il
a fait faire l’installation ou s’il l’a faite lui-même.
1. Ne pas utiliser un conduit flexible en plastique ou en feuille
de métal. Utiliser un conduit de 4 po (10,2 cm) en métal lourd
ou flexible. Ne pas déformer ni écraser le conduit
d’évacuation en métal flexible. Il doit être complètement
déployé pour permettre l’évacuation adéquate de l’air. Vérifier
le système d’évacuation après l’installation. Se référer aux
instructions d’installation pour la bonne longueur du conduit
d’évacuation.
2. Utiliser un clapet d’évacuation de 4 po (10,2 cm). Les clapets
plus petits augmentent la durée requise de séchage.
4"
(10.2 cm)
4"
(10.2 cm)
■ Utiliser le tuyau d’un aspirateur, ou un manche (ou une
broche) auquel vous aurez fixé un chiffon ou un plumeau,
pour enlever la charpie.
■ S’assurer que le clapet à l’extrémité extérieure du conduit
d’évacuation fonctionne librement.
■ Après le nettoyage, veuillez suivre les instructions
d’installation fournies avec la sécheuse pour une
vérification finale de l’appareil.
19
Page 19
UTILISA TION DE LA
SÉCHEUSE
Mise en marche de la sécheuse
Risque d’explosion
Garder les matières et les vapeurs inflammables,
telle que l’essence, loin de la sécheuse.
Ne pas faire sécher un article qui a déjà été
touché par un produit inflammable (même après
un lavage).
Le non-respect de ces instructions peut causer
un décès, une explosion ou un incendie.
Avant d’utiliser votre sécheuse, essuyer le tambour de la
sécheuse avec un linge humide pour enlever la poussière
accumulée durant l’entreposage et l’expédition.
1. Charger les vêtements dans la sécheuse sans les tasser et
fermer la porte. Ne pas surcharger la sécheuse. Prévoir
suffisamment d’espace pour un culbutage libre des
vêtements.
2. Tourner le bouton de commande de programme au
programme recommandé pour le type de la charge à faire
sécher. Utiliser le réglage automatique éconergique (*) pour
faire sécher la plupart des charges lourdes et moyennes. Voir
“Conseils pour séchage, programmes et température”.
Risque d’incendie
Aucune laveuse ne peut complètement enlever
l’huile.
Ne pas faire sécher des articles qui ont été salis
par tout genre d’huile (y compris les huiles de
cuisson).
Les articles contenant mousse, caoutchouc ou
plastique doivent être séchés sur une corde à
linge ou par le programme de séchage à l’air.
Le non-respect de ces instructions peut causer
un décès ou un incendie.
3. Choisir un réglage de température sur les modèles avec un
sélecteur de température/tissus. Les descriptions des
programmes comprennent des suggestions pour le réglage
de la température.
REMARQUE : Le sélecteur de température fait partie du
bouton de commande des programmes sur certains
modèles.
4. Sélectionner le signal de fin de programme si disponible. Le
signal est utile lors du séchage de vêtements de pressage
permanent ou synthétiques. Retirer promptement ces articles
de la sécheuse à la fin du programme pour empêcher les faux
plis.
Sur certains modèles
■ Le signal de fin de programme peut être ajusté. Tourner le
sélecteur au volume désiré.
OU
■ Le signal de fin de programme fait partie du bouton de
mise en marche (START). Tourner le bouton de mise en
marche à marche (ON) ou arrêt (OFF).
5. Sélectionner l’option désirée. Voir “Caractéristiques
supplémentaires”.
6. Appuyer sur le bouton de mise en marche (START).
20
Page 20
Arrêt et remise en marche
On peut arrêter la sécheuse à tout moment au cours d’un
programme.
Pour arrêter la sécheuse
Ouvrir la porte de la sécheuse ou tourner le bouton de
commande de programme à arrêt (OFF).
REMARQUE :
pointer vers une zone d’arrêt (Off) quand la sécheuse n’est pas
utilisée.
Le bouton de commande de programme doit
Pour remettre la sécheuse en marche
Fermer la porte.
1.
Choisir un nouveau programme et une nouvelle température
2.
(si désiré).
Appuyer sur le bouton de mise en marche (START).
3.
Chargement des vêtements
Mettre les vêtements dans la sécheuse sans les tasser. Ne pas
surcharger la sécheuse. Prévoir suffisamment d’espace pour que
les vêtements puissent culbuter librement. Le tableau suivant
montre des exemples de charges équilibrées qui permettraient
un culbutage adéquat.
Vêtements
de travail
épais
Articles
délicats
3 pantalons, 4 jeans, 2 salopettes,
3 chemises
3 camisoles, 1 négligé, 4 jupons,
6 sous-vêtements, 2 chemises de nuit ou
pyjamas, 1 ensemble pour enfant
■ Utiliser un réglage de chaleur élevée (High Heat) pour sécher
les articles lourds tels que les serviettes et les vêtements de
travail.
■ Utiliser un réglage de chaleur moyenne (Medium Heat) pour
sécher les articles moyennement lourds tels que draps, sousvêtements, tissus de pressage permanent et certains tricots.
■ Utiliser un réglage de chaleur faible (Low Heat) pour sécher
les articles légers tels que la lingerie, chemisiers, robes et
certains tricots.
■ Utiliser un réglage sans chaleur (air) pour le caoutchouc, le
plastique ou les tissus sensibles à la chaleur.
■ Sécher sur une corde à linge les tissus doublés ou
superposés.
REMARQUE :
températures de séchage pour diverses charges, se référer aux
directives sur l’étiquette du produit. Si vous éprouvez une
incertitude à l’égard du choix d’une température pour une
charge, choisir le réglage plus bas plutôt que le réglage plus
élevé.
Si vous avez des questions au sujet des
DESCRIPTION DES
PROGRAMMES
Ce manuel couvre plusieurs modèles différents. Votre sécheuse
peut différer du modèle illustré et peut ne pas comporter toutes
les caractéristiques décrites..
Serviettes
Charge mixte
10 serviettes de bain, 10 serviettes à main,
14 débarbouillettes, 1 tapis de bain
3 draps doubles, 4 taies d’oreillers,
8 t-shirts, 6 shorts, 2 chemisiers, 8
mouchoirs
Conseils pour séchage, programmes
et température
Choisir le programme et la température corrects pour votre
charge.
La période de refroidissement (Cool Down) fait culbuter la charge
sans chaleur au cours des quelques dernières minutes de tous
les programmes, ce qui permet de saisir les charges plus
facilement.
Conseils de séchage
■ Suivre les directives sur l’étiquette lorsqu’elles sont
disponibles.
■ Si vous utilisez des feuilles d’assouplissant de tissus, utiliser
seulement celles qui sont identifiées comme sans danger
dans la sécheuse. Suivre les instructions sur l’emballage.
■ Enlever la charge de la sécheuse aussitôt que le culbutage
cesse pour réduire le froissement. Cette action est
particulièrement importante pour les tissus de pressage
permanent, tricots et tissus synthétiques.
Conseils pour les programmes et de température
■ Faire sécher la plupart des charges en utilisant le réglage
automatique éconergique (Energy Preferred Automatic
Setting)(*)si disponible sur votre sécheuse.
Bouton de commande de programme
21
Page 21
Programme automatique
Utiliser le programme automatique pour sécher la plupart des
charges. La sécheuse comporte le séchage à détection
automatique AUTO SENSE DRY qui détecte le niveau d’humidité
dans la charge et arrête la sécheuse lorsque la charge atteint le
degré de séchage choisi. Le bouton de commande de
programme ne se déplace pas avant que la charge soit presque
sèche. Après la période de refroidissement, le bouton tourne
automatiquement à Arrêt (Off) et le culbutage cesse.
Faire sécher la plupart des charges en utilisant le réglage
automatique éconergique (Energy Preferred Automatic
Setting)(*).
■ Si la charge est plus sèche que le degré que vous préférez,
sélectionner un réglage plus près de Moins sec (Less Dry) la
prochaine fois que vous ferez sécher une charge semblable.
■ Si la charge est moins sèche que le degré de séchage désiré,
compléter le séchage en utilisant un programme minuté.
Sélectionner un réglage plus près de Très sec (Very Dry) la
prochaine fois que vous ferez sécher une charge semblable.
REMARQUE :
automatique selon le type de tissu, la quantité de la charge et le
réglage de température. Voir “Conseils pour séchage,
programme et température”.
La durée de séchage varie avec un programme
Programme de séchage minuté
(Timed Dry)
Utiliser le programme de séchage minuté (Timed Dry) pour
compléter le séchage d’articles s’ils sont encore humides après
le programme automatique.
Un programme Timed Dry est aussi utile pour :
■ Les articles lourds et encombrants tels que les descentes de
lit et les vêtements de travail, ou les grosses charges qui
demandent un temps de séchage prolongé. Régler le
sélecteur de température à chaleur élevée (High Heat) ou à un
réglage qui correspond aux instructions de l’étiquette
d’entretien.
■ Les articles légers, tels que la lingerie, chemisiers et tricots
qui exigent un temps de séchage court. Régler le sélecteur
de température à chaleur basse (Low Heat).
REMARQUE :
dépendront du modèle de votre sécheuse.
Séchage maxi (Max Dry)
Utiliser ce réglage pour sécher uniformément de gros ou de
lourds articles tels que les serviettes de bain ou robes de
chambre en coton épais. Régler le sélecteur de température, si
disponible, à Chaleur élevée (High Heat).
Le temps et la température de séchage
Programme de séchage sans
chaleur (No Heat/Fluff)
Utiliser le programme de séchage sans chaleur (No Heat/Fluff)
pour les articles qui demandent un séchage sans chaleur tels que
le caoutchouc, le plastique et les tissus sensibles à la chaleur. Le
tableau suivant montre des exemples d’articles qui peuvent être
séchés sans chaleur.
Type de charge Programme
Caoutchouc mousse - oreillers, soutiensgorge et jouets rembourrés
Plastique - rideaux de douche, nappes de
table
Tapis à endos de caouchouc
Oléfine, polypropylène, nylon clair
*(Minutes). Remettre le programme en marche pour compléter le
séchage au besoin.
Lors de l’utilisation du séchage sans chaleur
■ Vérifier que les recouvrements sont bien cousus.
■ Secouer et faire bouffer les oreillers à la main périodiquement
pendant le programme.
■ Sécher l’article complètement. Les oreillers en caoutchouc
mousse sont lents à sécher.
sans chaleur*
20 - 30
20 - 30
40 - 50
10 - 20
Caract éristiq ues supplémentai res
Caractéristique WRINKLE PREVENT™
Lorsqu’on ne peut pas enlever une charge de la sécheuse dès
qu’elle s’arrête, des faux plis peuvent se former. L’option
WRINKLE PREVENT fournit un culbutage à intervalles, réarrange
et aère la charge sans chaleur jusqu’à 45 minutes. Durant ce
programme, la sécheuse interrompt le culbutage, puis le reprend.
Ce fonctionnement intermittent est répété jusqu’à la fin du
programme. Un signal sonore se fait entendre à intervalles
lorsque la caractéristique WRINKLE PREVENT est activée, si le
signal de fin de programme a été choisi. Le signal et le culbutage
cessent quand on ouvre la porte de la sécheuse ou si on tourne
le bouton de commande de programme à Off.
■ Sur certains modèles, la caractéristique WRINKLE PREVENT
est automatique et elle est activée à la fin du programme si
on n’ouvre pas la porte de la sécheuse en deçà de quelques
minutes après la fin du programme.
■ Sur certains modèles, il est possible d’annuler la
caractéristique WRINKLE PREVENT ou de la commander.
Séchage humide (Damp Dry)
Utiliser ce réglage pour sécher des articles au niveau humide ou
sécher des articles qui ne demandent pas un programme
complet de séchage. Les articles doivent être encore humides
après le séchage tels que les jeans (pour empêcher la raideur) ou
les vêtements en coton (pour rendre le pressage plus facile).
Régler le sélecteur de température si disponible, à chaleur élevée
(High Heat).
Réglage antifroissement (Wrinkle Free)
Choisir ce réglage pour enlever les plis d’articles tels que les
vêtements dans une valise, ou les articles froissés après avoir été
laissés dans la sécheuse trop longtemps. Régler le sélecteur de
température, si disponible, à chaleur moyenne (Medium) ou
basse (Low) selon les tissus dans votre charge.
22
Signal de fin de programme
Si le modèle que vous avez comporte un signal de fin de
programme (End of Cycle Signal), le signal se fait entendre
lorsqu’un programme est complété. Si le réglage WRINKLE
PREVENT est choisi, le signal se fait entendre à intervalles de
quelques minutes. Le signal s’arrête lorsqu’on ouvre la porte.
Page 22
Grille de séchage (disponsible en
option)
Vous pouvez commander une grille de séchage en composant le
1-800-807-6777 ou en communiquant avec le marchand où vous
avez acheté votre sécheuse. La grille est utile pour faire sécher à
la machine des articles que vous ne feriez pas nécessairement
culbuter ou que vous feriez sécher normalement sur une corde à
linge (par exemple, chaussures de tennis, oreillers et jouets
rembourrés).
Utilisation de la grille de séchage
1. Glisser les chevilles à l’arrière dans les alvéoles sur la paroi
arrière de la sécheuse. Abaisser les pieds à l’avant pour qu’ils
reposent sur l’ouverture de la sécheuse.
2. Placer les articles mouillés sur la grille. Laisser de l’espace
entre les articles pour que l’air puisse atteindre toutes les
surfaces. Fermer la porte.
REMARQUE : Ne pas laisser pendre un article par-dessus le
bord de la grille.
3. Choisir le programme de séchage minuté sans chaleur
(Timed Dry ou No Heat/Fluff). Les articles contenant mousse,
caoutchouc ou plastique doivent être séchés sur une corde à
linge ou par le programme de séchage à l’air.
4. Appuyer sur le bouton de mise en marche (START).
REMARQUE : Vous devez enlever la grille pour le culbutage
normal. Ne pas utiliser le programme automatique avec cette
grille de séchage.
Ce tableau montre des exemples d’articles qui peuvent être
séchés sur une grille et le programme et la durée de séchage
suggérés. La durée de séchage dépendra du degré d’humidité
des articles.
Séchage sur grille Prog. Temp. Durée*
Chandails en laine
Former la taille normale et
étaler à plat sur la grille
Jouets rembourrés ou
oreillers
Rembourrage de coton ou
de polyester
Jouets en peluche ou
oreillers
Rembourrage en
caoutchouc mousse
Espadrilles ou
chaussures en toile
Séchage
minuté
Séchage
minuté
Séchage
sans
chaleur
Séchage
sans
chaleur
Basse 60
Basse 60
Aucune 90
Aucune 90
ENTRETIEN D E LA
SÉCHEUSE
Nettoyage du filtre à charpie
Nettoyage avant chaque charge
Le filtre à charpie est situé au sommet de la sécheuse. Nettoyer
le filtre avant le séchage de chaque charge. Un filtre obstrué par
la charpie peut augmenter le temps de séchage.
Nettoyage
1. Retirer le filtre à charpie vers vous. Rouler la charpie avec les
doigts pour l’enlever. Ne pas rincer ni laver le filtre pour
enlever la charpie. La charpie mouillée s’enlève difficilement.
2. Pousser le filtre à charpie fermement pour le remettre en
place.
IMPORTANT :
■ Ne pas faire fonctionner la sécheuse avec un filtre à charpie
dégagé, endommagé, bloqué ou manquant. Une telle action
peut causer un échauffement ou des dommages à la
sécheuse et aux tissus.
■ Certaines serviettes fabriquées de fibres synthétiques et de
fibres naturelles (mélange de polyester et coton) peuvent
produire plus de charpie que d’autres serviettes de telle sorte
que le filtre à charpie de votre sécheuse se remplit plus
rapidement. S’assurer d’enlever la charpie du filtre à charpie
avant et après le séchage de serviettes neuves.
■ Si de la charpie tombe du filtre dans la sécheuse lors de son
enlèvement, vérifier le clapet d’évacuation et le débarrasser
de la charpie accumulée. Voir “Vérification du conduit
d’évacuation”.
Nettoyage au besoin
Les résidus de détergents à lessive et d’assouplissants de tissus
peuvent s’accumuler sur le filtre à charpie. Cette accumulation
peut causer des temps de séchage prolongés pour votre linge,
ou causer un arrêt de la sécheuse avant que la charge soit
complètement sèche. Le filtre est probablement obstrué si de la
charpie tombe du filtre.
Nettoyer le filtre à charpie avec une brosse en nylon à tous les six
mois ou plus souvent s’il devient obstrué à la suite d’une
accumulation de résidus.
*(Minutes). Remettre le programme en marche pour compléter le
séchage au besoin.
23
Page 23
Lavage
1. Mouiller les deux côtés du filtre à charpie avec de l’eau
chaude.
2. Mouiller une brosse en nylon avec de l’eau chaude et du
détergent liquide. Frotter le filtre avec la brosse en nylon pour
enlever l’accumulation de résidus.
3. Rincer le filtre à l’eau chaude.
4. Sécher à fond le filtre à charpie avec une serviette propre.
Replacer le filtre dans la sécheuse.
Changement de l’ampoule
d’éclairage du tambour
Si votre sécheuse a une ampoule d’éclairage du tambour, la
lumière de la sécheuse s’allume automatiquement à l’intérieur du
tambour lorsqu’on ouvre la porte.
Nettoyage de l’intérieur
de la sécheuse
AVERTISSEMENT
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer
un décès, une explosion ou un incendie.
Nettoyage du tambour de la sécheuse
1. Préparer une pâte avec un détergent à lessive en poudre et
de l’eau presque chaude.
2. Appliquer la pâte sur un linge doux.
OU
Verser un nettoyant liquide domestique ininflammable sur la
surface tachée et frotter avec un linge doux jusqu’à ce que
toute la teinture qui reste soit enlevée.
3. Essuyer complètement le tambour avec un linge humide.
4. Faire culbuter une charge de linge ou de serviettes propres
pour sécher le tambour.
REMARQUE : Les vêtements contenant des teintures instables,
tels que jeans en denim ou articles en coton de couleur, peuvent
décolorer l’intérieur de la sécheuse. Ces taches ne sont pas
nuisibles à votre sécheuse et ne tacheront pas les vêtements
dans les charges futures. Faire sécher les articles fabriqués d’une
teinture instable en les tournant à l’envers pour empêcher le
transfert de la teinture.
Risque d’incendie
Replacer le couvercle de l’ampoule avant
l’utilisation de la sécheuse.
Le non-respect de cette instruction peut causer
un décès ou un incendie.
Changement de l’ampoule du tambour, type 1
1. Débrancher la sécheuse ou déconnecter l’alimentation
électrique.
2. Ouvrir la porte de la sécheuse. Trouver le couvercle de
l’ampoule d’éclairage sur la paroi arrière de la sécheuse.
Tourner le couvercle dans le sens horaire. Enlever le
couvercle de la sécheuse.
3. Tourner l’ampoule dans le sens antihoraire. Remplacer
l’ampoule seulement par une ampoule de 40 watts pour
appareil électroménager. Réinstaller le couvercle et le fixer en
place en le tournant dans le sens antihoraire.
4. Brancher la sécheuse ou remettre l’alimentation électrique.
Changement de l’ampoule du tambour, type 2
1. Débrancher la sécheuse ou déconnecter l’alimentation
électrique.
2. Ouvrir la porte de la sécheuse. Trouver le couvercle de
l’ampoule d’éclairage sur la paroi arrière de la sécheuse.
Enlever la vis située au coin inférieur droit du couvercle.
Enlever le couvercle.
Comment enlever la charpie
accumulée de l’intérieur de la
sécheuse
La charpie doit être enlevée à tous les deux ans, ou plus souvent,
selon l’utilisation de la sécheuse. Le nettoyage doit être effectué
par une personne qualifiée.
24
3. Tourner l’ampoule dans le sens antihoraire. Remplacer
l’ampoule seulement par une ampoule de 10 watts pour
appareil électroménager. Réinstaller le couvercle et le fixer
avec la vis.
4. Brancher la sécheuse ou remettre l’alimentation électrique.
Page 24
DÉPANNA GE
Essayer d’abord les solutions suggérées ici ce qui vous
évitera peut-être le coût d’une visite de service...
Séchage des vêtements non satisfaisant
■
Vérifier ce qui suit :
Le filtre à charpie est-il obstrué?
Le conduit d’évacuation ou le clapet d’évacuation à
l’extérieur est-il obstrué de charpie, restreignant le
mouvement de l’air? Faire fonctionner la sécheuse pendant 5
à 10 minutes. Tenir la main sous la clapet d’évacuation à
l’extérieur pour vérifier le mouvement de l’air. Si vous ne
ressentez pas de l’air en mouvement, nettoyer le système
d’évacuation ou remplacer le conduit d’évacuation par un
conduit en métal lourd ou flexible en métal. Voir les
instructions d’installation.
Le conduit d’évacuation est-il écrasé ou déformé? Le
remplacer par un conduit rigide en métal lourd ou par un
conduit flexible en métal. Voir les instructions d’installation.
Un fusible est-il grillé ou un disjoncteur s’est-il déclenché?
Les sécheuses électriques utilisent 2 fusibles ou disjoncteurs.
Le tambour peut tourner, mais sans chaleur.
A-t-on sélectionné un programme de séchage à l’air? Choisir
le bon programme pour les types de vêtements à sécher. Voir
“Conseils pour séchage, programmes et température”.
Pour les sécheuses à gaz, le robinet de la conduite
d’alimentation est-il ouvert?
Des feuilles d’assouplissant de tissus bloquent-elles la grille
de sortie? Utiliser seulement une feuille d’assouplissant par
charge et l’utiliser une seule fois.
■
La sécheuse est-elle située dans une pièce où la
température est inférieure à 45ºF (7ºC)?
Le bon fonctionnement des programmes de la sécheuse
nécessite des températures supérieures à 45ºF (7ºC).
■
De l’eau de rinçage froide a-t-elle été utilisée? La charge
était-elle très mouillée?
Prévoir des durées de séchage plus longues pour les articles
rincés à l’eau froide et les articles qui retiennent l’humidité
(cotons).
■
La charge est-elle trop grosse et encombrante pour
sécher rapidement?
Séparer la charge pour qu’elle culbute librement.
Sécheuse en panne
■
Vérifier ce qui suit :
Le cordon d’alimentation est-il branché?
Un fusible est-il grillé ou un disjoncteur s’est-il déclenché?
A-t-on utilisé un fusible ordinaire? Utiliser un fusible
temporisé.
La porte de la sécheuse est-elle bien fermée?
A-t-on bien enfoncé le bouton de mise en marche (START)?
A-t-on sélectionné un programme?
Bruits inhabituels
■
La sécheuse n’a-t-elle pas été utilisée depuis un certain
temps?
Si la sécheuse n’a pas été utilisée depuis quelque temps, il
est possible qu’elle émette des bruits saccadés au cours des
premières minutes de fonctionnement.
■
S’agit-il d’une sécheuse à gaz?
Le déclic du robinet de gaz est un bruit de fonctionnement
normal.
Charpie sur la charge
■
Le filtre à charpie est-il obstrué?
Nettoyer le filtre à charpie. Vérifier le mouvement de l’air.
■
La charge est-elle bien triée?
Trier les articles causant la charpie (serviettes, chenille) des
articles qui retiennent la charpie (velours côtelé,
synthétiques). Trier également en fonction des couleurs.
■
La charge est-elle trop grosse ou trop lourde?
Sécher des charges plus petites de sorte que la charpie
puisse être dirigée vers le filtre à charpie.
■
La charge a-t-elle été surséchée?
Utiliser le réglage correct de la sécheuse selon le type de
charge. Le surséchage peut causer de l’électricité statique
qui attire la charpie. Voir “Conseils pour séchage,
programmes et température”.
■
A-t-on laissé du papier ou un mouchoir de papier dans les
poches?
■
Est-ce que l’on méprend le boulochage pour de la
charpie?
Le boulochage (duvet à la surface) est causé par l’usure
normale et le lavage.
Taches sur la charge ou décoloration
■
L’assouplissant de tissus pour sécheuse a-t-il été bien
utilisé?
Ajouter les feuilles d’assouplissant de tissus au début du
programme. Les feuilles d’assouplissant de tissus ajoutées à
une charge partiellement sèche peuvent tacher les
vêtements.
■
Des articles étaient-ils souillés quand ils ont été mis dans
la sécheuse?
Les articles doivent être propres avant d’être séchés.
■
Les articles ont-ils été bien triés?
Séparer les couleurs pâles des couleurs foncées. Séparer les
articles grand teint des articles qui déteignent.
Rétrécissement des articles
■
La sécheuse a-t-elle été surchargée?
Faire sécher des charges plus petites qui peuvent culbuter
librement.
■
La charge a-t-elle été surséchée?
Vérifier l’étiquette d’entretien du fabricant. Adapter le réglage
de la sécheuse au type de charge. Voir “Conseils pour
séchage, programmes et température”.
25
Page 25
Charges avec faux plis
■ La charge a-t-elle été retirée de la sécheuse à la fin du
programme?
■ La sécheuse a-t-elle été surchargée?
Faire sécher des charges plus petites qui peuvent culbuter
librement.
■ La charge a-t-elle été surséchée?
Vérifier l’étiquette d’entretien du fabricant. Adapter le réglage
de la sécheuse au type de charge. Voir “Conseils pour
séchage, programmes et température”.
Odeurs
■ Avez-vous récemment employé peinture, teinture ou
vernis dans la pièce où est installée votre sécheuse?
Dans ce cas, aérer l'espace. Après l'élimination des odeurs et
des émanations de la pièce, laver de nouveau le linge et
ensuite le faire sécher.
■ Si la sécheuse est électrique, est-elle utilisée pour la
première fois?
Le nouvel élément de séchage électrique peut émettre une
odeur. L’odeur disparaîtra après le premier programme.
■ Si la sécheuse est à gaz, il est possible qu’il y ait une
fuite.
Fermer la canalisation d’alimentation de gaz, quitter le
domicile et contacter la compagnie de gaz locale.
Endommagement des vêtements
■ Vérifier ce qui suit :
Les fermetures à glissière, à boutons-pression et crochets
ont-elles été laissées ouvertes?
Les cordons et les ceintures ont-ils été attachés pour
empêcher l’emmêlement?
A-t-on suivi les instructions de l’étiquette d’entretien?
Les articles ont-ils été endommagés avant le séchage?
ASSISTANCE OU SERVICE
Avant de faire un appel pour assistance ou service, veuillez
vérifier la section “Dépannage”. Cette vérification peut vous faire
économiser le coût d’une visite de réparation. Si vous avez
encore besoin d’aide, suivre les instructions
ci-dessous.
Lors d’un appel, veuillez connaître la date d’achat et les numéros
au complet de modèle et de série de votre appareil. Ces
renseignements nous aideront à mieux répondre à votre
demande.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange,
nous vous recommandons d’utiliser seulement les pièces
spécifiées par l’usine FSP®. Ces pièces de rechange
conviendront bien et fonctionneront bien parce qu’elles sont
fabriquées selon les mêmes spécifications précises utilisées pour
construire chaque nouvel appareil ROPER®. Pour trouver des
pièces spécifiées par l’usine dans votre région, téléphoner sans
frais au Centre d’interaction avec la clientèle, ou à votre Centre
de service désigné le plus proche.
Pour l’assistance
Téléphoner sans frais au Centre d’interaction avec la clientèle
d’Inglis Limitée en composant le :
1-800-461-5681 entre 8 h 30 et 17 h 30 (HNE).
Nos consultants fournissent l’assistance pour :
■ Caractéristiques et spécifications à notre gamme complète
d’appareils électroménagers
■ Références aux concessionnaires locaux
Pour le service
Composez le 1-800-807-6777. Les techniciens de service
désignés par Inglis Limitée sont formés pour remplir la garantie
des produits et fournir un service après la garantie partout au
Canada.
Pour plus d’assistance
Si vous avez besoin de plus d’assistance, vous pouvez écrire à
Inglis Limitée en soumettant toute question ou tout problème à :
Centre d’interaction avec la clientèle
Inglis Limitée
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Dans votre correspondance, veuillez indiquer un numéro de
téléphone où on peut vous joindre dans la journée.
26
Page 26
GARANTIE DE LA SÉCHEUSE ROPER
®
GARANTIE COMPLÈTE DE UN AN
Pendant un an à compter de la date d’achat, lorsque cette sécheuse est utilisée et entretenue conformément aux instructions fournies
avec le produit, Whirlpool Corporation paiera pour les pièces de rechange FSP® et la main d’oeuvre pour corriger les vices de matériaux
ou de fabrication. Le service doit être fourni par une compagnie de service désignée par Whirlpool.
Whirlpool Corporation ne paiera pas pour :
Les visites de service pour rectifier l’installation de la sécheuse, y compris le système d’évacuation d’air. Un conduit d’évacuation
1.
en métal lourd de 4 po (10,2 cm) doit être utilisé. Référer à la section conduit d’évacuation de ce manuel et aux instructions
d’installation.
Les visites de service pour vous montrer comment utiliser la sécheuse, pour remplacer des fusibles de la maison ou rectifier le
2.
câblage électrique ou réactiver les disjoncteurs ou pour remplacer les ampoules d’éclairage accessibles au propriétaire.
Les réparations lorsque la sécheuse est utilisée à des fins autres que l’usage unifamilial normal.
3.
Les dommages imputables à : accident, modification, mésusage, abus, incendie, inondation, actes de Dieu, mauvaise installation (y
4.
compris, mais non limitée à des conduits d’évacuation en plastique ou en feuille métallique flexible), une installation non conforme
aux codes locaux d’électricité et de plomberie,
Le coût des pièces de rechange et de la main-d’oeuvre pour les appareils utilisés hors du Canada.
5.
Le ramassage et la livraison. Le produit est conçu pour être réparé à domicile.
6.
Les réparations aux pièces ou systèmes résultant d’une modification non autorisée faite à l’appareil.
7.
Les frais de voyage ou de transport pour les clients qui habitent dans des régions éloignées.
8.
ou l’utilisation d’un produit non approuvé par Whirlpool Corporation
.
WHIRLPOOL CORPORATION ET INGLIS LIMITÉE
N’ASSUMENT AUCUNE RESPONSABILITÉ POUR LES
DOMMAGES FORTUITS OU INDIRECTS.
Certaines provinces ne permettent pas l’exclusion ou la limitation
des dommages fortuits ou indirects de sorte que cette exclusion
ou limitation peut ne pas être applicable dans votre cas. Cette
garantie vous confère des droits juridiques spécifiques et vous
pouvez également jouir d’autres droits qui peuvent varier d’une
province à une autre.
Conservez ce manuel et votre reçu de vente ensemble
pour référence ultérieure. Pour le service sous
garantie, vous devez présenter un document prouvant
la date d’achat ou d’installation.
Inscrivez les renseignements suivants au sujet de votre sécheuse
pour mieux obtenir assistance ou service en cas de besoin. Vous
devrez connaître le numéro de modèle et le numéro de série au
complet. Cette information est donnée sur la plaque signalétique
indiquant le numéro de modèle et le numéro de série, située sur
votre appareil tel qu’indiqué dans “Pièces et caractéristiques”.
À l’extérieur du Canada, cette garantie ne s’applique
pas. Contacter votre marchand Roper autorisé pour
déterminer si une autre garantie s’applique.
Si vous avez besoin de service, consulter d’abord la section
“Dépannage.” On peut trouver de l’aide supplémentaire à la
section “Assistance ou Service,” ou téléphoner à Inglis Limitée
au
1-800-807-6777
9/00
Nom du marchand ______________________________________________
Adresse ________________________________________________________
Numéro de téléphone ___________________________________________
Numéro de modèle______________________________________________
Numéro de série ________________________________________________
Date d’achat____________________________________________________
.
27
Page 27
3978913 10/00
© 2000 Whirlpool Corporation. All rights reserved. ® Registered Trademark/TM Trademark of Whirlpool, U.S.A. Inglis Limited Licensee in Canada Printed in U.S.A.
Tous droits réservés ® Marque déposée /TM Marque de commerce de Whirlpool, U.S.A. Emploi licencié par Inglis Limitée au Canada Imprimé aux É.-U.
Loading...
