Rolsen RDB-403, RDB-404 User Manual [ru]
ПРИЕМНИК ЦИФРОВОГО ТВ
Модель: RDB-403
Модель: RDB-404
Уважаемые покупатели!
Перед установкой и подключением цифровой
Перед установкой и подключением циф-
приставки внимательно прочитайте данное
руководство, не забывайте о нем в ходе
рового приемника прочитайте данное ру-
эксплуатации.
ководство , не забывайте о нем в ходе
эксплуатации.
Уважаемые покупатели!
Содержание
1. Комплектация.................................................................................................................2
2. Меры предосторожности.............................................................................................3
3. Внешний вид...................................................................................................................5
4. Пульт дистанционного управления............................................................................6
5. Подключения к внешним устройствам......................................................................8

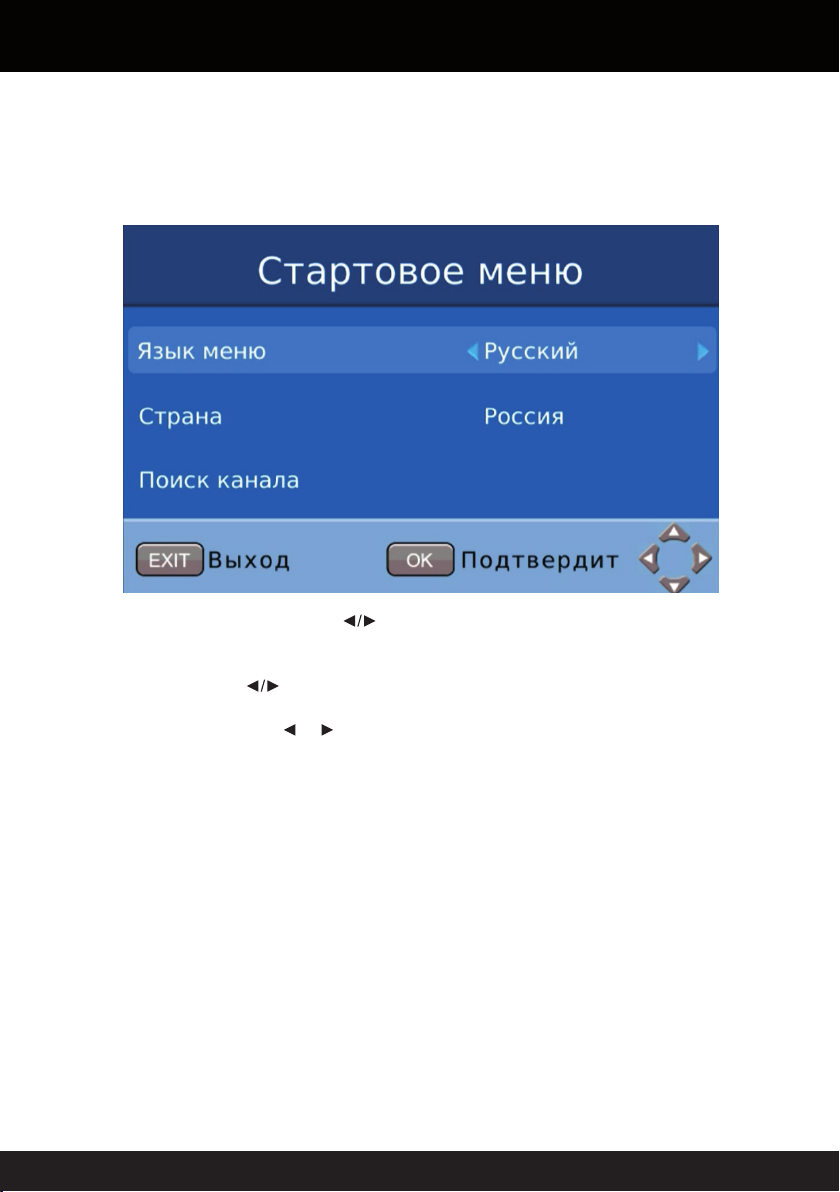

6. Стартовое меню...........................................................................................................10
7. Основные операции....................................................................................................11
8. Возможные неисправности.......................................................................................25
9. Технические характеристики.....................................................................................26
1. Комплектация
- Пульт дистанционного управления - 1 шт.;
- Адаптер питания AC/DC - 1 шт.;
- Батарейки AAA- 2 шт.;
- Руководство по эксплуатации - 1 шт.;
- Кабель 3x RCA - 1 шт.;
- Приемник цифрового ТВ - 1 шт.
2. Меры предосторожности
1) Перед установкой и подключением цифрового приемника внимательно прочитайте
данное руководство и не забывайте о нем в ходе эксплуатации. Следуйте всем инструк-
циям и обращайте особое внимание на предупреждающие знаки.
2) Выключайте устройство из сети питания, если вы не собираетесь использовать его
долгое время.Во время дождя с грозой необходимо выключить устройство из сети
питания. Не прикасайтесь к штекеру антенного провода.
3) Не закрывайте вентиляционные отверстия газетами, скатертями и другими предмета-
ми, чтобы не препятствовать отводу тепла и избежать перегрева. Во избежание пере-
грева не устанавливайте изделие и сетевой шнур вблизи источников теплового излуче-
ния, таких как батареи, нагревательные приборы.
4) Не ставьте на изделие посторонние предметы: емкости, содержащие жидкости и
мелкие предметы, которые могут попасть внутрь изделия. В случае попадания внутрь
устройства посторонних предметов, обратитесь в центр обслуживания за квалифициро-
ванной помощью.
5) Сетевой шнур: розетка должна быть заземлена. Необходимо обеспечить легкий
доступ к розетке и сетевому шнуру. Перед включением приемника к электросети убеди-
тесь, что адаптер питания и электрическая розетка не имеют повреждений и обеспечи-
вают надежный контакт. Сетевой шнур не должен быть деформирован или согнут. Не
кладите никакие предметы на кабель питания и антенный кабель. Запрещается вклю-
чать адаптер питания в электросеть, напряжение которой ниже 90В или выше 242В и
частотой переменного тока, отличающейся от 50/60Гц.
6) Предохраняйте устройство от чрезмерных вибраций или падений, что может приве-
сти к повреждению корпуса и электронных компонент, сократив тем самым срок службы
аппарата. Следите за детьми, чтобы они не повредили устройство.
7) Во избежание повреждения устройства и человеческих электротравм оберегайте
изделие от воздействий дождя, пульверизаторов, повышенной влажности.
Не пытайтесь самостоятельно разобрать устройство. Проводить техническое обслужи-
вание и ремонт разрешается только специалистам сервисной службы!
-3-
ВНИМАНИЕ
Не открывать!
Высокое напряжение!
Знак молнии в треугольнике предупреждает о наличии опасного напряжения
внутри корпуса.
Символ восклицательного знака в треугольнике предупреждает о наличии
важных инструкций, на которых следует обратить особое внимание
Символ квадрат-в-квадрате означает принадлежность устройства к классу
электрозащиты 2. Безопасность изделия обеспечивается двойной изоляцией
токоведущих элементов. При замене элементов необходимы использовать
только идентичные компоненты.
ВНИМАНИЕ:
Если устройство подверглось воздействию электростатического разряда, оно
может временно прекратить работу. В этом случае необходимо выключить и
включить устройство через некоторое время.
-4-
3. Передняя и задняя панель
3.1. Передняя панель
1. Сетевая клавиша: включение/выключение электропитания устройства;
2. Индикатор питания: красный цвет показывает, что приемник находится в спящем режиме;
зеленый цвет означает рабочий режим;
3. Сенсор пульта ДУ: прием сигналов от пульта ДУ. Не блокируйте сенсор;
4. Электронное табло: отображение номера текущего канала в рабочем режиме;
отображение часов в режиме ожидания;
5. USB: USB-вход для чтения информации с внешних носителей;
6. CAM модуль: CAM модуль для подключения карты условного доступа.
Внимание встроенный CAM модуль поддерживает смарт карты CONAX CAS-7;
7. ОК: подтверждение выбора подсвеченной опции;
8. MENU: вызов основного меню;
9. CH+: переход на следующий телеканал;
10. CH-: переход на предыдущий телеканал;
11. VOL+: увеличение уровня громкости;
12. VOL-: уменьшение уровня громкости.
3.2 Задняя панель
8
1. DC IN: Гнездо для подключения адаптера питания;
2. HDMI выход: цифровой HD интерфейс для соединения с HDMI входом телевизора;
3. VIDEO: композитный CVBS видеовыход для соединения с видеовходом телевизора;
4. L (левый): соединение с левым композитным аудиовходом телевизора;
5. R (правый): соединение с правым композитным аудиовходом телевизора;
6. COAX: коаксиальный цифровой звуковой выход для передачи аудиосигнала на усилитель/
стерео аудиовыход;
7. DVB-C ANTENNA (антенный вход): подсоединение кабеля с DVB-С сигналом;
8. YPbPr: компонентный HD видеовыход для соединения с YPbPr входом телевизора
(для подключения звука используйте «L» и «R» или «COAX» аудиовыходы).
-5-
4. Пульт дистанционного управления
1) POWER ( ) - Включение/выключение устройства;
2) MUTE ( ) - Включение/выключение звука;
3) FAV - Отображение и редактирование списка любимых
телеканалов;
4) SUB-T - Выбор языка субтитров;
5) INFO - Информация о текущем телеканале;
6) TTX- включение телетекста;
7) 0..9 - Цифровые клавиши;
8) RECALL - Вызов предыдущего просмотренного теле канала;
9) LIST - Отображение списка каналов/программ;
10) MENU - Вызов основного меню;
11) EXIT - Выход из меню, из режима телетекст;
12) - Навигационные клавиши для управления в
меню;
(VOL-/VOL+ - Уменьшение/увеличение громкости)
13) - Навигационные клавиши для управления в
меню;
(CH-/CH+ - Просмотр предыдущего/следующего канала)
14) ОК - Подтверждение выбора подсвеченного пара метра;

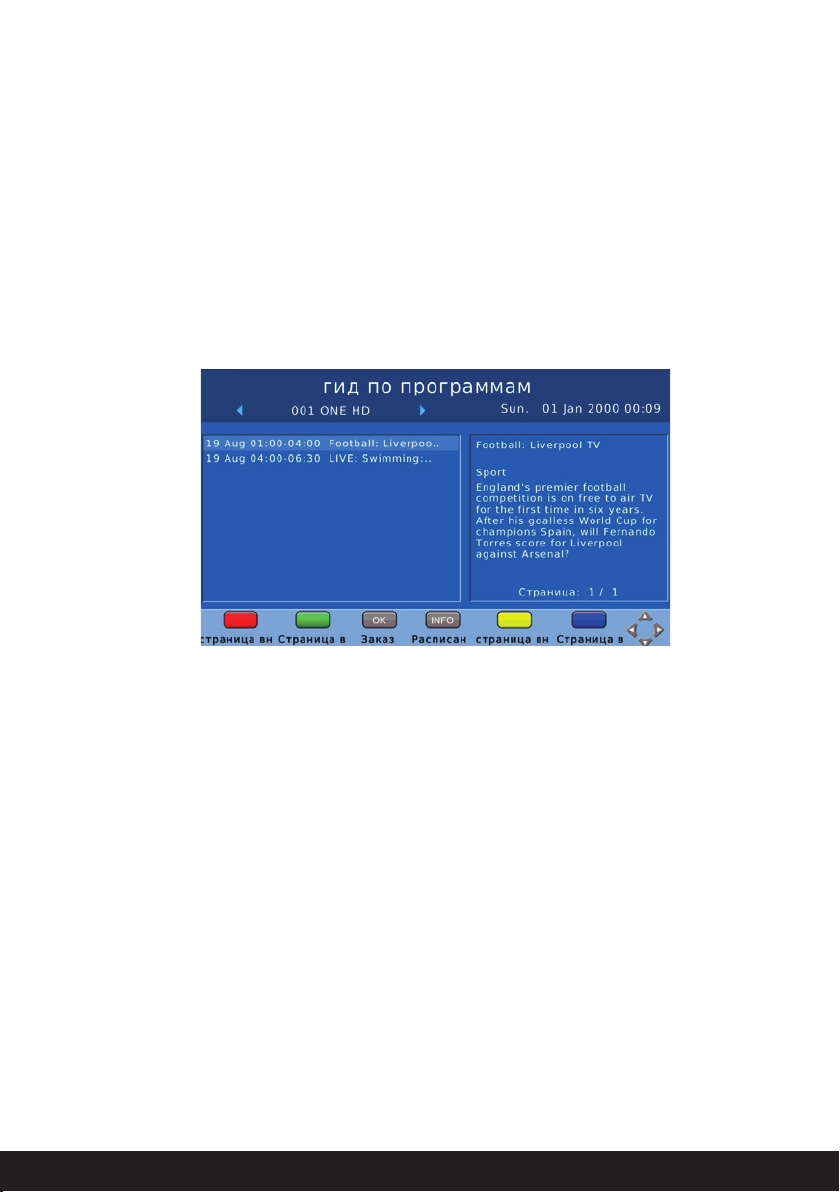

15) TVG - Вызов электронного телегида на экран;
16) GOTO - Переход на заданную точку воспроизведения;
17) - Перемотка назад/вперед при воспроизведении медиафайла;
18) - Переход на предыдущий/следующий файл;
19) - Запуск воспроизведения медиафайлов;
20) - Постановка на паузу воспроизведения медиа файла;
21) - Остановка воспроизведения медиафайла;
22) AUDIO - Выбор звуковой дорожки;
23) REC ( ) - Начало записи;
24) TV/RADIO - Переключение между ТВ и радио;
25) REPEAT - Включение/выключение режима повтора;
26) V-FORMAT - Переключение формата видеосигнала;

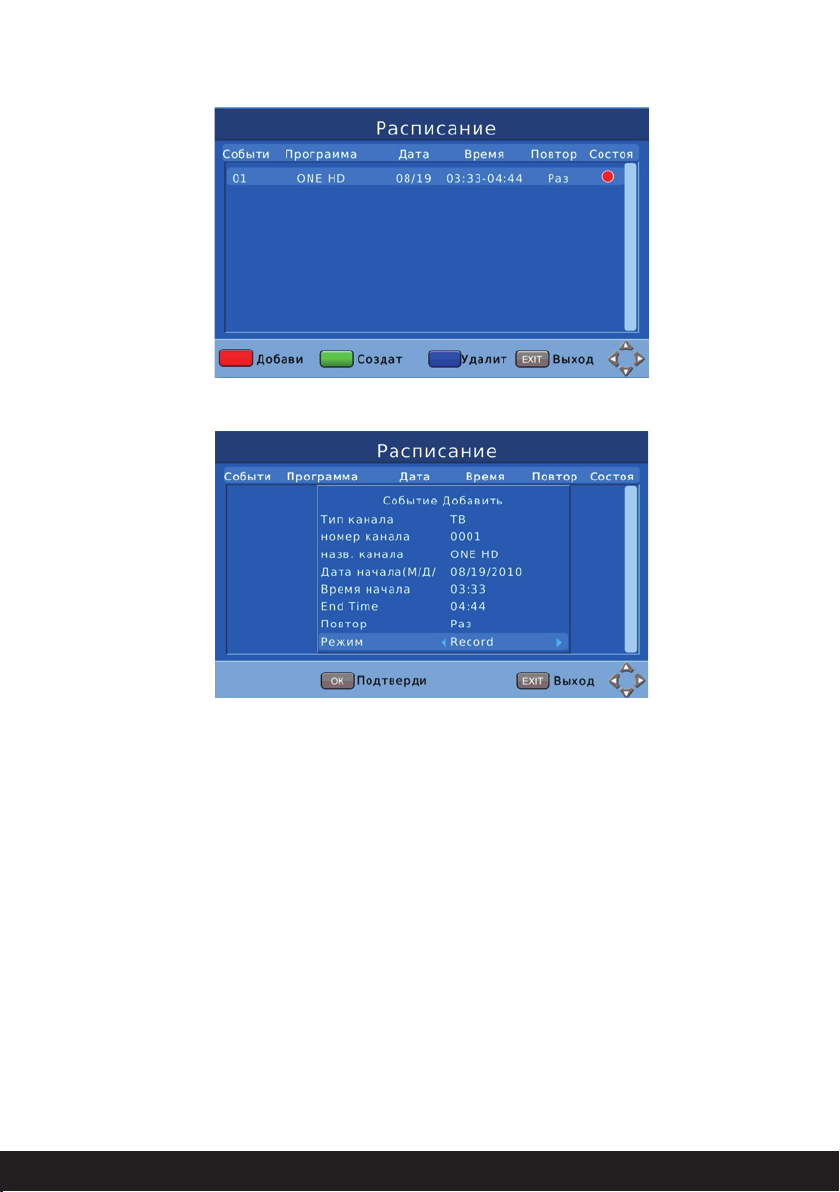

27) TIMER - вызов меню записей по расписанию;
28) Цветные клавиши - Операции в режиме телетекста.
-6-
Установка батареек
1. Откройте крышку батарейного отсека на задней части пульта;
2. Вставьте две батарейки ААА (1,5В). Убедитесь в соответствии значков «+» и «-» на
самих батареях и внутри батарейного отсека;
3. Закройте крышку батарейного отсека.
1. Откройте крышку
2. Вставьте батарейки
3. Закройте крышку
Эффективный диапазон дистанционного управления.
1. Дальность: 7 метров от передней панели приставки.
2. Угол: примите окошко инфракрасного приемника как начальную точку и отмерьте 7
метров под углом 30 градусов как вертикально, так и горизонтально от фронтальной
направляющей.
Внимание!
Не блокируйте окно приемника пульта дистанционного управления!
Яркий свет может уменьшить чувствительность работы приемника пульта ДУ.
-7-
5. Подключение к внешним устройствам
Внимание!
Прежде, чем соединить цифровую приставку с любым электронным устройством,
выключите сетевое питания как приставки, так и электронного устройства.
Внимательно прочитайте руководство по эксплуатации присоединямых устройств:
телевизора, усилителя и.т.п.
Кабель с
DVB-C сигналом
Телевизор
Y Pb Pr
STEREO
-8-
1. Подключение USB-устройства
Подключите USB-накопитель (флэш-карту, жесткий диск или иное USB-устройство) к USB
порту, на передней стороне приставки.
2. Подключение к телевизору
2.1 Аудио/видео композитный выход
1) Подключите тройной выход кабеля (3xRCA) к разъемам аудио/видео входов приемника,
соблюдая цветность кабелей (желтый = видео, белый = левый аудио канал,
красный = правый аудио канал);
2) Подключите тройной выход кабеля (3xRCA) к разъемам аудио/видео входов телевизора,
соблюдая цветность кабелей (желтый = видео, белый = левый аудио канал,
красный = правый аудио канал).
2.2 Подключение с помощью компонентного выхода
1) Подключите тройной выход кабеля (3xRCA) к разъемам Y/Pb/Pr приемника, соблюдая
цветность кабелей;
2) Подключите тройной выход кабеля (3xRCA) к разъемам Y/Pb/Pr телевизора, соблюдая
цветность кабелей.
Внимание: По компонентному сигналу передается только видео сигнал. Для передачи звука
воспользуйтесь одним из следующих способов:
-С помощью стерео аудиовыхода (разъем L-левый, R-правый);
-С помощью коаксиального кабеля(COAXIAL).
2.3 HDMI выход
1) Один конец HDMI кабеля подключите к HDMI выходу цифрового приемника;
2) Другой конец HDMI кабеля подключите к HDMI входу телевизора.
Примечание: HDMI кабель не входит в комплект поставки и продается отдельно.
3. Подключение к цифровому усилителю
1) В соответствии с рисунком подключите коаксиальный кабель к соответствующему
разъему (COAXIAL) приемника;
2) В соответствии с рисунком подключите коаксиальный кабель к соответствующему
разъему цифрового аудиоустройства (цифрового усилителя или декодера).
Примечание: коаксиальный кабель не входит в комплект поставки и продается отдельно.
-9-
