Rolsen RCL-1000Z User Manual [ru]
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
АВТОМОБИЛЬНЫЙ ТЕЛЕВИЗОР
МОДЕЛЬ: RCL-1000Z
Благодарим вас за приобретение нашего устройства.
Внимательно прочитайте данное руководство по эксплуатации
перед использованием автомобильного телевизора.
СОДЕРЖАНИЕ
Меры предосторожнности...............................................................................................................3
Внешний вид......................................................................................................................................4
Пульт дистанционного управления...............................................................................................6
Подключение и установка...............................................................................................................7
Стартовое меню................................................................................................................................9
Главное меню..................................................................................................................................10
Возможные неисправности...........................................................................................................23

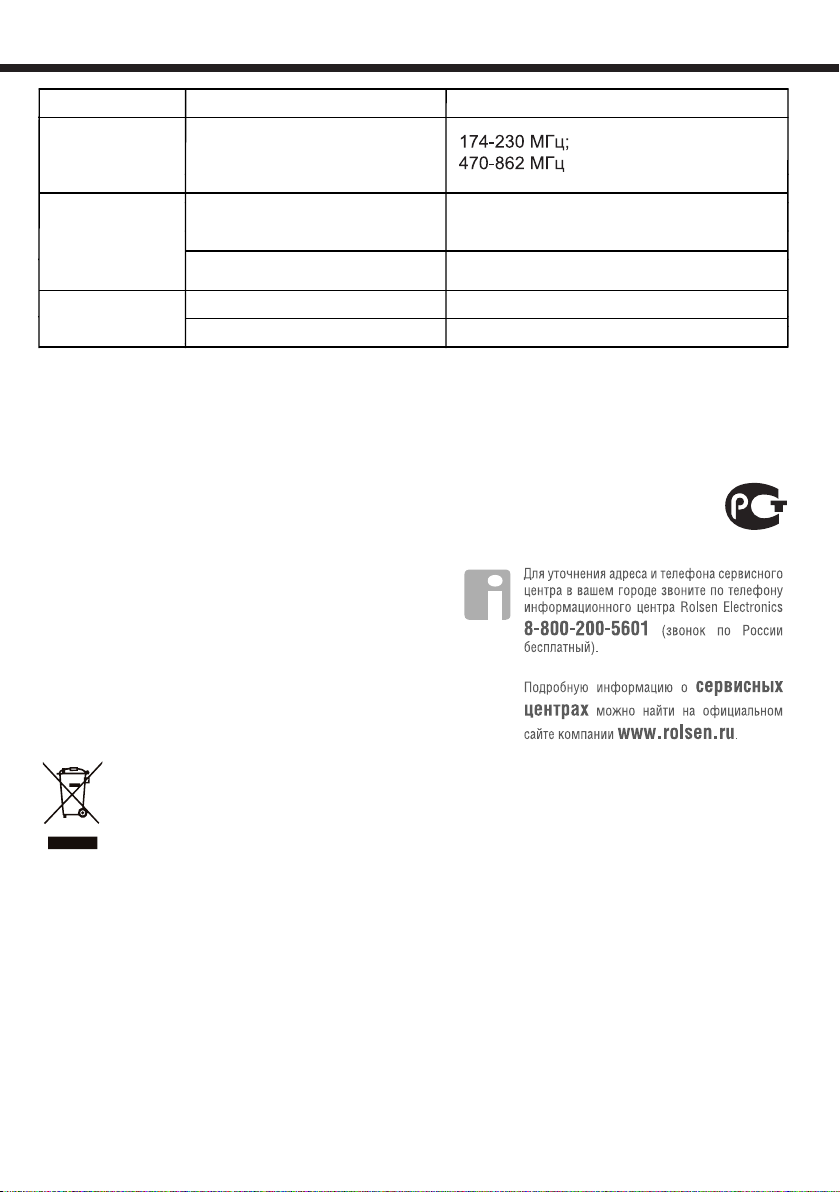

Технические характеристики.........................................................................................................24
Комплектация:
Адаптер переменного тока AC/DC-1 шт
AV кабель-1 шт.
Телевизор-1 шт
Пульт дистанционного управления-1 шт
Антенна-1шт.
Автомобильный адаптер постоянного тока-1шт
Подставка-1шт
Руководство по эксплуатации-1шт
Гарантийный талон-1шт
-2-
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Меры предосторожности при эксплуатации:
- Телевизор может работать от сетевого блока питания(адаптера AC/DC поставляемого в комплекте)
или от автомобильного адаптера (12В);
- Если ТВ не используется долгое время, отключите питание во избежание возгораний и перегревов;
- Не отвлекайте ваше внимание на управление телевизором и просмотр видео во время движения
автомобиля. Управление телевизора необходимо производить только после полной остановки транспортного средства;
- На экране телевизора могут присутствовать несколько очень малоконтрастных светлых или темных
пятен. Это часто встречающееся явление в технологиии активных матриц для ТВ, которое не приводит
к возникновению других дефектов или изъянов;
- Никогда не пытайтесь произвести ремонт ТВ самостоятельно. При обнаружении любых дефектов
или изъянов, пожалуйста, сразу же выключите телевизор и обратитесь в ближайший авторизованный
сервисный центр. Ни в коем случае не разбирайте телевизор. Это может привести к выходу аппарата
из строя.
Хранение и содержание
- Храните и эксплуатируйте телевизор только при нормальной температуре окружающей среды.
Рекомендуется хранить устройство при температуре от -20 С до +60 С;
- Не устанавливайте данное изделие рядом с ванной, раковиной умывальника, кухней и другими
местами связанными с водой;
- Не устанавливайте телевизор в местах с высоким уровнем влажности или запыленности, это может
привести к выходу его из строя;
- Обращайтесь с телевизором осторожно, оберегайте его от ударов;
- Никогда не помещайте телевизор внутрь коробки вместе с предметами, которые могут его повредить.
Не допускайте соприкосновения и(или) трения телевизора с острыми предметами.
Уход
- Перед началом чистки отсоедините от телевизора все электрические провода;
- Крышку, экран и кнопки телевизора рекомендуется протирать только влажной салфеткой, слегка
увлажненной моющим средством;
- Не используйте при чистке абразивные вещества; моющие средства, содержащие порошок, алкоголь,бензин, а также различные химикаты.
-3-
ВНЕШНИЙ ВИД
Лицевая сторона
2
1) TFT экран; 2) Приемник сигналов ПДУ.
Задняя сторона
1
1
3
2
1) Динамики; 2) Подставка;
3) Крепление подставки.
-4-
Левая сторона Правая сторона
ВНЕШНИЙ ВИД
TV/AV/HDMI/VGA
ENTER
MULTIMEDIA
POWER
VOL+
1
VOL-
2
CH+
3
CH-
4
MENU
5
INPUT
6
7
8
9
10
11
12
13
VGA
POWER
DC-12V
OFF/ON
AV-IN AV-OUT
HDMI-IN
USB
14
15
16
17
18
19
20
21
22
23
1) Увеличение громкости; 2) Уменьшение громкости;
3) Следующий канал; 4) Предыдущий канал;
5) Вызов главного меню; 6) Выбор источника воспроизведения;
7) Вверх/Пред. файл; 8) Вниз/След. файл;
9) Влево/Перемотка назад; 10) Вправо/Перемотка вперед;
11) Воспроизведение(пауза)/Выход; 12) Войти/Настройки;
13) Переход в режим ожидания; 14) Антенное гнездо;
15) Видеовход VGA; 16) AV вход;
17) AV выход; 18) Гнездо для наушников;
19) HDMI выход; 20) Разъем USB 2.0;
21) Индикатор питания; 22) Разъем для подключения адаптера питания;
23) Включение/выключение питания.
-5-
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
1) POWER ( ) - Включение/выключение устройства;
2) MUTE ( ) - Включение/выключение звука;
3) DISPLAY - Отображение текущего телеканала;
4) INPUT - Переключение между режимами ТВ, AV и
мультимедиа;
5) VOL-/VOL+ - Уменьшение/увеличение громкости;
6) - Переход на предыдущий/следующий файл;
7) MENU - Вызов основного меню;
8) RETURN - Выход из меню;
9) ENTER - Подтверждение выбора подсвеченного
параметра;
10) - Навигационные клавиши для управления
в меню;
(CH-/CH+ - Просмотр предыдущего/следующего
канала)
11) - Навигационные клавиши для управления
в меню;
( - Перемотка назад/вперед при воспроизведении медиафайла)
12) STOP - Остановка воспроизведения медиафайла;
13) PLAY - Запуск воспроизведения медиафайлов;
Постановка на паузу воспроизведения медиа файла;
14) SEARCH - Переход к режиму автопоиска;
15) SUB - Включение/выключение субтитров;
16) PVR - Запись телепередачи;
17) 0..9 - Цифровые клавиши;
18) TTX - Переход к режиму телетекст;
19) AUDIO - Изменить аудио дорожку ;
20) SETUP - Переход к основному меню;
21) FAV - Показать список избранных каналов;
22) INFO - Просмотр информации о канале;
23) Цветные кнопки - Кнопки для использование в режиме
телетекста;
24) EPG - Вызов страницы телегида.
11
13
15
17
19
21
23
3
1
5
7
9
2
4
6
8
10
12
14
16
18
20
22
24
-6-
ПОДКЛЮЧЕНИЕ И УСТАНОВКА
Установка на плоской поверхности:
- На задней стороне телевизора установлена подставка для установки устройства на плоской поверхности.(рис. 1);
- Вытащите данную подставку и обоприте телевизор на нее.(рис.2).
Рис.1
Установка в подголовнике:
- Достаньте подголовник из кресла автомобиля;
- Оденьте на направляющие подголовника специальную пластину для крепления(рис. 3);
- Прикрутите автомобильное крепление к задней стороне телевизора (рис. 4);
- Вставьте крепление с установленным телевизором в монтажную пластину(находящуюся на направляющих подголовника)(рис.5);
- Для извлечения телевизора нажмите кнопку находящуюся на креплении и потяните телевизор на
себя(рис.6).
Рис.3 Рис.4 Рис.5 Рис.6
Рис.2
Подключение питания:
Подключите адаптер питания к розетке электрического тока(или к автомобильному разъему прикуривателя).
Кабель от адаптера питания подключите к гнезду для подключения адаптера питания, находящейся на
левой стороне телевизора.
-7-
