Rollei RCP-8325 Quick Start Guide

Download

• QUICK START GUIDE

• GUIDE D‘UTILISATION RAPIDE

• KURZANLEITUNG

• GUÍA RÁPIDA DE INICIO

• GUIDA RAPIDA

RCP-8325

8 MEGA PIXELS | ROLLEI 3x APOGON ZOOM |

2.5“ COLOUR LTPS-LCD | USB 2.0 FULL SPEED | SDHC 4 GB SUPPORT

RCP-8325

8 MEGA PIXELS |

ROLLEI 3X APOGON ZOOM |

2.5“ COLOUR LTPS-LCD |

USB 2.0 FULL SPEED |

SDHC 4 GB SUPPORT |

QUICK START GUIDE 4

GUIDE D‘UTILISATION RAPIDE 8

KURZANLEITUNG 12

GUÍA RÁPIDA DE INICIO 16

GUIDA RAPIDA 20

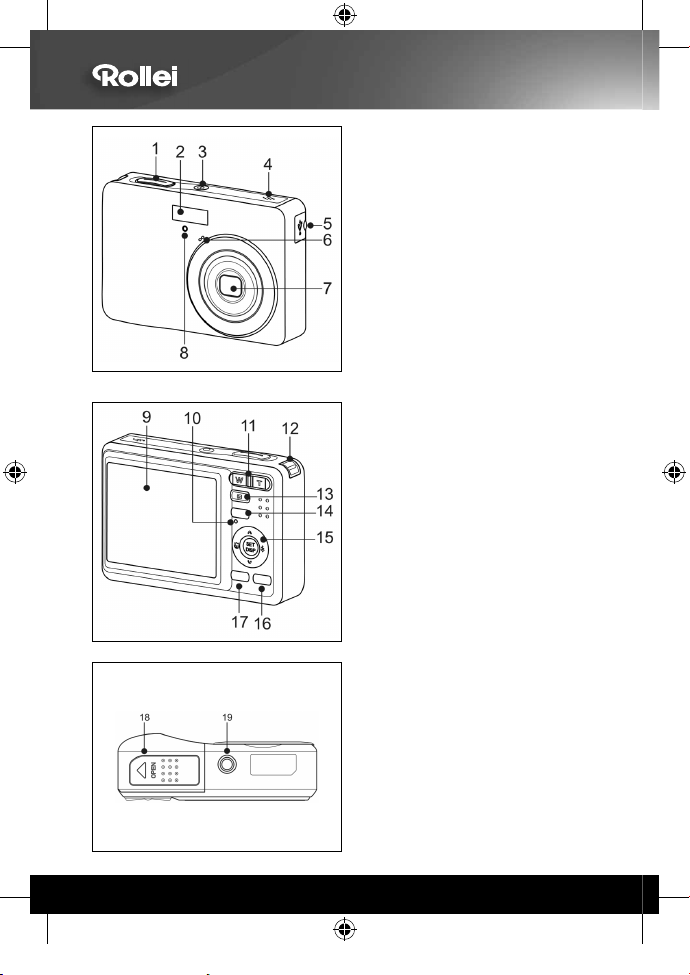

1. Shutter Button

2. Flash

3. Power Button

4. Speaker

5. USB/AV Terminal

6. Microphone

7. Lens

8. Self-timer Lamp

9. LCD Monitor

10. Operation Lamp

11. Zoom Button

12. Strap Ring

13. Playback Button

14. Menu Button

15. Four-way Control

• Flash Button

• Macro Button

• SET / DISP Button

16. Mode Button

17. Delete Button

18. Battery Cover

• The memory card slot is located beneath the battery cover, adjacent to the battery compartment.

19. Tripod Socket

Inserting the Batteries

Open the battery cover.

• Slide the battery cover in the direction indicated by the arrow.

Insert the batteries.

• Insert two AA-size batteries with the positive (+) and negative (-) poles matching the directions indicated inside the battery room.

Close the battery cover.

Changing the Mode

You can record images and voices in the REC mode. And using the PLAYBACK mode to replay, delete, or edit images on the LCD monitor.

Switching between REC mode and PLAYBACK mode

In REC mode: Press the PLAYBACK button (➊) to switch to the PLAY mode.

In PLAY mode: Press the PLAYBACK (➊) or the MODE (➋) button to switch to the REC mode.

Selecting the REC mode

Set the camera to the REC mode.

Launch the mode palette.

• Press the MODE button (➋) to show the scene mode palette.

Select a mode.

• Use the four-way control to select a desired mode and press the SET button to conﬁ rm the setting.

Using the Menus

When a menu is displayed, the four-way control and the SET button are used to make the desired settings.

REC menu

Turn the power on, and set the camera to the REC mode.

Open the REC menu.

• Press the MENU button to display the menu.

Select an item.

Press e or f to select a menu item.

Change the setting.

Press c or d to change the setting.

Press the MENU or the SET button to save the settings and close the

menu.

Setup menu

Turn the power on, and set the camera to the REC or PLAYBACK mode.

Press the MENU button to open the REC or PLAYBACK menu.

• The menu displays depends on whether you are in the REC mode or the PLAY-BACK mode.

Open the Setup menu.

• Press four-way control to select SETUP ( ) and then press the SET button to display the Setup menu.

Select an item.

• Press c or d to select a menu item and then press f or the SET button to launch the submenu.

Change the setting.

• Press c or d to select an option and press e or the SET button to apply the setting.

Press the MENU button to close the menu.

• When the O/S is Windows 98/98SE, use mouse right click on the program ﬁ le named „DSC driver“ or „DSC User manual“ located in the CD-ROM.

1. Interrupteur d‘alimentation

2. Flash

3. Déclencheur

4. Haut-parleur

5. Port USB / Prise sortie vidéo

6. Micro

7. Objectif

8. Lampe du retardateur

9. Ecran LCD

10. Indicateur de marche

11. Bouton zoom:

12. Attache de la lanière

13. Mode lecture bouton

14. Bouton MENU

15. Boutons multifunction quadridirectionnel

• Bouton Flash

• Bouton Macro

• Bouton DISP/ SET

16. Bouton mode de caméra

17. Bouton Effacer

18. Capot batterie

• L‘emplacement de la carte

mémoire est situé en dessous du couvercle des piles, adjacent au compartiment des piles.

19. Prise pour trépied

Insertion des piles

Faire glisser le couvercle des piles pour ouvrir.

• Glissez le couvercle des piles dans le sens indiqué par la ﬂ èche.

Insérez les piles.

• Insérer deux piles alcalines de type AA avec les pôles positifs (+) et négatifs (-) correspondants aux instructions à l‘intérieur du compartiment des piles.

Faire glisser le couvercle des piles pour fermer.

Changer le mode

Vous pouvez enregistrer des images et des voix dans le mode ENR. Et utiliser le mode LECTURE pour relire, supprimer ou éditer les images sur le moniteur LCD.

Basculer entre le mode ENR et le mode LECTURE

En mode Enregistrement: Appuyez sur le bouton (➊) pour basculer au mode Revue.

En mode Revue: Ppuyez sur le bouton MODE (➋) ou

(➊) pour basculer au mode

Enregistrement précédemment utilisé.

Sélectionner le mode ENR

Réglez l‘appareil sur le mode Enregistrement.

Lancer la palette de modes

• Appuyez sur le bouton MODE (➋) pour afﬁ cher l‘écran Mode de scène.

Sélectionner un mode.

• Utilisez le bouton directionnel pour sélectionner un mode de scène désiré et appuyez sur le bouton SET pour conﬁ rmer le réglage.

Utiliser les Menus

Lorsqu‘un menu est afﬁ ché, la commande directionnelle et le bouton REGLER sont utilisés pour effectuer les réglages désirés.

REC menu

Mettez sous tension, et réglez l‘appareil photo sur le mode ENR.

Ouvrez le menu ENR.

• Appuyez sur le bouton MENU pour afﬁ cher le menu.

Sélectionnez un élément.

• Appuyez sur e ou f pour sélectionner un élément de menu.

Changez le paramètre.

• Appuyez sur c ou d pour changer le réglage.

Appuyez sur le bouton MENU ou SET pour sauvegarder les réglages

et fermer le menu.

Menu Conﬁ guration

Mettez sous tension, et réglez l‘appareil photo sur le mode ENR ou LECTURE.

Appuyez sur le bouton MENU pour ouvrir le ENR ou LECTURE.

• L‘afﬁ chage de menu dépend de si vous êtes en mode Enregistrement ou en mode Revue.

Ouvrez le menu conﬁ guration.

• Depuis, s’il vous plaît appuyez sur le bouton MENU ( ) pour choisir le menu de conﬁ guratión et appuyant sur le bouton SET conﬁ rmez que s’ ouvre ce menu.

Sélectionnez un élément.

• Appuyez sur c ou d pour sélectionner une option et appuyez sur f ou sur le bouton SET pour appliquer le réglage.

Changez le paramètre.

• Appuyez sur c ou d pour sélectionner une option et appuyez sur e ou sur le bouton SET pour appliquer le réglage.

Appuyez sur le bouton MENU pour fermer le menu.

• Lorsque l‘O/S est Windows 98/98SE, utilisez le clic droit de la souris sur le ﬁ chier programme nommé „DSC driver (Pilote DSC)“ ou „DSC User manual (Mode d‘emploi DSC)“ situé sur le CD-ROM.

1. Auslöser

2. Blitz

3. Netztaste

4. Lautsprecher

5. USB-Port /Video-Ausgang

6. Mikrofon

7. Objektiv

8. Selbstauslöserleuchte

9. LCD-Anzeige

10. Betriebsleuchte

11. Zoom Taste

12. Schlaufe

13. Wiederabemodus-Taste

14. MENÜ-Taste

15. 5-funkionstasten

• Blitz

• Makro -Taste

• SET/DISP-Taste

16. Kameramodus-Taste

17. Löschen

18. Batteriedeckel und Speicherkartenfach

• Der Speicherkarteneinschub

beﬁ ndet sich unter der Batteriefachabdeckung neben dem Batteriefach.

19. Stativanschluss

Einlegen der Batterien

Öffnen Sie die Batteriefachabdeckung.

• Schieben Sie den Batteriefachdeckel in Pfeilrichtung.

Legen Sie die Batterien ein.

• Legen Sie zwei AA-Alkalibatterien mit den positiven (+) und negativen (-) Polen jeweils wie im Batteriefach angezeigt ein.

Schließen Sie die Batteriefachabdeckung.

Modus ändern

Im Aufnahmemodus können Sie Bilder und Sprache aufnehmen.Im Wiedergabemodus.

Zwischen Aufnahmemodus und Wiedergabemodus umschalten

Im Aufnahmemodus: Drücken Sie die Taste (➊), um in den Wiedergabemodus umzuschalten.

Im Wiedergabemodus: Drücken Sie die Taste MODE (➋) oder die Taste (➊), um in den zuvor verwendeten Aufnahmemodus umzuschalten.

Aufnahmemodus wählen

Stellen Sie die Kamera in den Aufnahmemodus.

Zeigen Sie die Modusauswahl an.

• Drücken Sie die Taste MODE (➋), um den Motivmodusbildschirm aufzurufen.

Aufnahmemodus wählen.

• Verwenden Sie die Pfeiltasten, um einen gewünschten Motivmodus auszuwählen und drücken Sie die Taste SET, um die Einstellung zu bestätigen.

Verwendung der Menüs

Wenn ein Menü angezeigt wird, nehmen Sie die gewünschten Einstellungen mit der Vierwegschalter und der SET-Taste vor.

Aufnahmemenü

Schalten Sie die Kamera ein und rufen Sie den Aufnahmemodus auf.

Öffnen Sie das Aufnahmemenü.

• Drücken Sie die Taste MENU, um das Menü aufzurufen.

Wählen Sie ein Element.

• Drücken Sie die Taste e oder f, um einen Menüpunkt auszuwählen.

Ändern Sie die Einstellung.

• Drücken Sie die Taste c oder d, um eine Einstellung zu ändern.

Drücken Sie die Taste MENU oder SET, um die Einstellung zu

speichern und das Menü zu schließen.

Setup-Menü

Schalten Sie die Kamera ein und rufen Sie den Aufnahme- oder den Wiedergabemodus auf.

Öffnen Sie das Aufnahme- oder Wiedergabemenü mit der MENU-Taste.

• Das angezeigte Menü hängt davon ab, ob Sie sich im Aufnahmemodus oder im Wiedergabemodus beﬁ nden.

Öffnen Sie das Einrichtungsmenü.

• Wählen Sie Einrichtung mit dem Vierwegschalter ( das Einrichtungsmenü mit der SET-Taste.

Wählen Sie ein Element.

• Drücken Sie die Taste c oder d, um einen Menüpunkt auszuwählen und drücken Sie anschließend die Taste f oder SET, um das Untermenü aufzurufen.

Ändern Sie die Einstellung.

• Drücken Sie die Taste c oder d, um eine Option auszuwählen und drücken Sie die Taste e oder SET, um die Einstellung zu übernehmen.

Drücken Sie die Taste MENU, um das Menü zu schließen.

• Wenn Sie mit Windows 98/98SE arbeiten, klicken Sie mit der rechten Maustaste auf die Programmdatei „DSC-Treiber“ oder „DSC-Bedienungsanleitung“ auf der CD-ROM.

), öffnen Sie danach

1. Botón del obturador

2. Flash

3. Botón de encendido

4. Altoparlant

5. Puerto USB / Terminal salida vídeo

6. Micrófono

7. Lente

8. Luz del disparador automático

9. Pantalla LCD

10. Luz de operación

11. Zoom Button:

12. Montaje de la correa

13. Botón del modo reproducción

14. Botón MENU

15. Botones multifunction de 5 opciones

• Botón Macro

• Botón DISP/SET

• Botón Flash

16. Botón de modo la cámara

17. Botón Borrar

18. Tapa de la bateria

• La ranura de la tarjeta de memoria se encuentra junto cerca de la tapa de las baterías, junto al compartimento.

19. Soporte del tripode

Cómo instalar las baterías

Abra la tapa de las baterías.

• Desplace la tapa de las pilas en la dirección que indica la ﬂ echa.

Inserte las pilas.

• Inserte dos baterías alcalinas tipo AA de forma que los polos positivo (+) y negativo (-) coincidan con las direcciones que se indican en el interior del compartimento de las baterías.

Cierre la tapa de las baterías.

Cambiar de modo

En el modo GRABAR puede grabar imágenes y voces. Mediante el modo reproducir puede reproducir, eliminar o editar imágenes en el monitor LCD.

Cambiar entre el modo GRABAR y el modo REPRODUCIR

En el modo Grabación: Pulse el botón (➊) para cambiar al modo Reproducción.

En el modo Reproducción: Pulse el botón MODE (➋)o el botón (➊) para cambiar al modo de Grabación anterior.

Seleccionar el modo GRABAR

Coloque la cámara en modo Grabación.

Inicie la paleta de modo.

• Pulse el botón MODE (➋) para mostrara la pantalla del Modo Escena.

Seleccionar un modo.

• Control de cuatro direcciones para seleccionar un modo de escena deseado y después pulse el botón SET para conﬁ rmar la conﬁ guración.

Uso de los menús

Cuando se muestra un menú, control de cuatro direcciones y el botón SET para realizar los cambios deseados.

Menú de Grabación

Encienda la cámara y establezca el modo GRABAR.

Abra el menú REC (GRABAR).

• Pulse el botón MENU para mostrar el menú.

Seleccione un elemento.

• Pulse e o f para seleccionar un elemento de menú.

Cambie la conﬁ guración.

• Pulse c o d para cambiar el parámetro.

Pulse el botón MENU o SET para guardar las modiﬁ caciones y cierre el menú.

Menú de Conﬁ guración

Encienda la cámara y establezca el modo GRABAR o REPRODUCIR.

Presione el botón MENÚ para abrir el menú REC (GRABAR) o PLAY (REPRODUCIR).

• El menú mostrado dependerá de si se encuentra en el modo Grabación o Reproducción.

Abra el menú Setup (Conﬁ guración).

• Pulse el control de cuatro direcciones para seleccionar Conf. ( pulse el botón SET para mostrar el menú Setup.

Seleccione un elemento.

• Pulse c o d para seleccionar un elemento de menú y después pulse el botón SET para mostrar el submenú.

Cambie la conﬁ guración.

• Pulse c o d para seleccionar una opción, y después e o el botón SET para aplicar las modiﬁ caciones.

Pulse el botón MENU para cerrar el menú.

) y después

• Si el sistema operativo es Windows 98/98SE, haga clic con el botón secundario del ratón en el archivo de programa denominado „DSC driver“ (Controlador DSC) o „DSC User manual“ (Manual del usuario DSC) que se encuentra en el CD-ROM.

1. Pulsante otturatore

2. Flash

3. Pulsante di accensione

4. Altoparlante

5. Porta USB / Morsetto uscita video

6. Microfono

7. Obiettivo

8. Luce autoscatto

9. Schermo LCD

10. Spia di funzionamento

11. Pulsante di zoom

12. Montaggio cinghia

13. Modo riproduzione

14. Pulsante MENU

15. Tasto multifunzione 5 direzioni:

• Pulsante Flash

• Pulsante Macro

• Pulsante SET/DISP

16. Pulsante modalità fotocamera

17. Cancella

18. Coperchio batterie

• Lo slot della scheda di memoria e posizionato sotto il coperchio delle batterie, adiacente al vano batterie.

19. Attacco treppiede

Inserimento delle batterie

Aprire il coperchio del vano batterie.

• Aprire il coperchio dello scomparto batterie facendolo scorrere nella direzione indicata dalla freccia.

Inserire le batterie.

• Inserire le due batterie alcaline di tipo AA con le polarita in corrispondenza dei contrassegni all‘i nterno del coperchio delle batterie.

Richiudere il coperchio del vano batterie.

Cambiare la modalità

In modalità REC (Registrazione) si possono registrare immagini ed audio. Con la modalità PLAY (Esecuzione) si possono riprodurre, eliminare o modiﬁ care le immagini sul display LCD.

Commutazione tra registrazione e riproduzione

In modalita Registrazione: Premere il tasto (➊) per passare alla modalità Riproduzione.

In modalita Riproduzione: Premere il tasto (➊) o MODALITÀ (➋) per passare alla modalità Registrazione usata precedentemente.

Selezionare la modalità REC (Registrazione)

Impostare la fotocamera sulla modalità Registrazione.

Avviare il menu della modalità.

• Premere il tasto MODALITÀ (➋) per mostrare la schermata della modalità Scene.

Selezionare la modalità.

* Usare il tasto freccia per selezionare la modalità Scene desiderata e premere

il tasto SET per confermare l‘impostazione.

Uso dei menu

Quando e visualizzata la schermata di un menu, il tasto freccia e il tasto SET possono essere utilizzati per effettuare le impostazioni desidera te.

Menu Registra

Accendere la fotocamera ed impostarla in modalità REC (Registrazione).

Aprire il menu REC (Registrazione).

• Premere il tasto MENU per visualizzare il menu.

Selezionare una voce.

• Premere e o f per selezionare una voce del menu.

Cambiare le impostazioni.

• Premere c o d per modiﬁ care l‘impostazione.

Premere il tasto MENU o SET per salvare le impostazioni e chiudere

il menu.

Menu Impostaz

Accendere la fotocamera ed impostarla in modalità REC (Registrazione) o PLAY (Esecuzione).

Premere il tasto MENU per aprire il menu REC (Registrazione) o PLAY (Esecuzione).

• La visualizzazione del menu dipende dalla modalità impostata (Registrazione o Riproduzione).

Aprire il menu Setup (Impostazioni).

• Premere il tasto a quattro funzioni per selezionare SETUP (Impostazioni)

), e poi premere il tasto SET (Imposta) per visualizzare il menu Setup

( (Impostazioni).

Selezionare una voce.

• Premere c o d per selezionare una voce del menu, quindi premere f o il tasto SET per aprire il sottomenu.

Cambiare le impostazioni.

• Premere c o d per selezionare un‘opzione e premere e o il tasto SET per applicare l‘impostazione.

Premere il tasto MENU per chiudere il menu.

• Quando il sistema operativo è Windows 98/98SE, fare clic col tasto destro del mouse sul ﬁ le con nome „DSC driver“ o „DSC User manual“ del CD-ROM.

RCP-Technik GmbH & Co. KG

Tarpen 40/ Gebäude 6b

D-22419 Hamburg

Hotline +49 (0)6 31/3 42 84 49

welcome@rcp-technik.com

www.rcp-technik.com

Subject to technical changes!

Rollei RCP-8325 Quick Start Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
