PW-10 WAH PEDAL
取扱説明書
このたびは、BOSSワウ・ペダルPW-10をお買い
上げいただき、まことにありがとうございます。
DCAC
2電源方式
FET
この機器を正しくお使いいただくために、ご使用前
に別紙「安全上のご注意」と「使用上のご注意」を
よくお読みください。
また、この機器の優れた機能を十分ご理解いただく
ためにも、取扱説明書をよくお読みください。取扱
説明書は必要なときにすぐ見ることができるよう、
手元においてください。
主な特長
● COSM テクノロジーにより多彩なワウ・サウンドを実現した、世界初のモデリング・ワ
ウ・ペダルです。ボス独自の「ADVANCED」を始めとして、現在入手困難なビンテー
ジ・ワウ、アナログ・シンセのようなサウンドを創り出す「DOUBLE RESONANCE」、
70 年代を彷彿とさせるフィルター系エフェクト「UNI-V」、さらにトーキング・モジュレー
ター風サウンドやリアルなヒューマン・ボイスを作り出す新エフェクト「VOICE」まで、
計 8 種類のサウンドが得られます。
また、カスタマイズ機能によって、独自のワウ・サウンドを作り出すことができます。
● 赤外線センサーによる「非接触ペダル位置検出機構」で、従来問題となっていたボリュー
ムのガリノイズを永久追放すると共に、かつてないスムーズで滑らかなペダル・アク
ションを実現しています。
● ワウ効果の可変範囲を自由に調節できる「WAH RANGE 機能」を搭載しています。
● ワウ・ペダルと相性の良い歪みを積極的にサポートする DRIVE 機能を搭載。「METAL
ZONE」「FUZZ」「BOOSTER」など、8 種類の歪みを使うことができます。
● メモリー機能により、エフェクトのタイプ、DRIVE などの設定を変えたワウ効果を 3 種
類まで記憶させておくことができます。UNI-V や DRIVE による歪みとのコンビネーショ
ンも、ペダル操作によって瞬時に呼び出すことができます。
● 高性能「ノイズ・サプレッサー」の搭載により、ワウ・ペダル特有のフィルター・ノイズ
を追放しました。
2
目次
主な特長.................................................................................................................. 2
電池の入れかた ..................................................................................................... 4
各部の名称と働き .................................................................................................6
接続のしかた....................................................................................................... 10
操作方法............................................................................................................... 13
設定を記憶させる（ライト操作）...................................................................18
かかと側スイッチの動作を変える ................................................................. 20
好みのワウ効果を作る（カスタマイズ・モード）...................................... 22
DRIVE ／ノイズ・サプレッサーの設定（DRIVE 選択モード）............... 26
工場出荷時の設定に戻す ( ファクトリー・リセット）.............................. 29
ペダル感度の再設定（ペダル・キャリブレーション・モード）............. 31
設定モード対応表 .............................................................................................. 34
故障と思う前に .................................................................................................. 35
サンプル・セッティング.................................................................................. 37
主な仕様............................................................................................................... 40
取扱説明書の英語版（有料）をご希望の方は、販売店にお問い合わせください。
If you should require an English Owner's Manual (at a modest fee), please contact an authorized Roland distributor.
©
2001 ボス株式会社
本書の一部、もしくは全部を無断で複写・転載することを禁じます。
3
電池の入れかた
fig.02
4
図のように、電池の向きに注意して付属の電
池を入れます。
fig.02
この機器には、電池が付属されています。
•
この電池は、機器の動作確認用のため、寿
命が短い場合があります。
本体を裏返す際は、つまみなどを破損し
•
ないように、新聞や雑誌などを重ねて本
体の四隅や両端に敷いてください。また、
その際、つまみなどが破損しないような
位置に配置してください。
電池の＋（プラス）と−（マイナス）を
•
間違わないように入れてください。
電池は、新しい電池と一度使用した電池
•
や種類の違う電池を混ぜて使用しないで
ください。液漏れの原因となります。
電池の入れかた
※ 本体を裏返す際は、落下や転倒を引き起こさないよう取扱いにご注意ください。
※ 電池が消耗してくると、ON/OFF インジケーターが暗くなります。その場合は新しい電池
と交換してください。
※ 電池交換の際は、単 3 電池を 6 本使用してください。
※ 電池の種類によっては、使用時間が短くなる場合があります。
※ 電池ブタは「カチッ」と音がするまで確実に閉めてください。
電池による連続使用時間は、アルカリ電池で約 38 時間、マンガン電池で約 14 時間
です。（使用状態によって異なります。）
5
各部の名称と働き
1
5
23
4
1. AC アダプター・ジャック
AC アダプター（BOSS PSA-100：別売）を
接続するジャックです。
AC アダプターを使用すると、電池切れの心
配がなく長時間の演奏ができます。
2. インプット・ジャック
エレキ・ギターやベース・ギターを接続する
ジャックです。
※ インプット・ジャックは、電池動作時の
電源スイッチも兼ねています。接続プラ
グをインプット・ジャックに差し込むと
電源がオンになり、抜くとオフになりま
す。本機を使わないときは接続している
コードを抜いてください。
3. アウトプット・ジャック
6
6
アンプや他のエフェクタ ーに接続する出力
ジャックです。
各部の名称と働き
4. ペダル
ワウ効果をコントロールします。
ペダルを強く踏み込むと つま先側スイッチ
が作動し、ペダルを戻した状態でさらに強く
踏むとかかと側スイッチが作動します。
ペダルのトルク（ペダルを動かすときに必要
な荷重）は、右側のネジ（矢印部分）の締め
具合で調節することができます。
※ 調節には、六角棒レンチ（5mm）を使用
してください。
※ 故障の原因となりますので、ネジの締め
過ぎにはご注意ください。
ペダルを操作するときは、ペダルと本
体の間に指を挟まないように注意して
ください。お子様のいるご家庭で使用
する場合、お子様の取り扱いやいたず
らに注意してください。必ず大人のか
たが、監視／指導してあげてください。
5. つま先側スイッチ
TYPEつまみで選んだワウ効果のオン／オフ
をします。
※ 歪みはオンのままです。
6. かかと側スイッチ
「マニュアル」と「メモリー（1 〜 3）」の切
り替えをします。
かかと側ス イッチを 2 秒以 上押し続けると
ON/OFF インジケーターが点滅し、バイパス
状態に なります。（ペダル、パネ ル上のつま
み等を操作すると解除されます。）
バイパス状態では、インプット・ジャックに
入力されたギター音がそ のままアウトプッ
ト・ジャックに出力されます。
※ かかと側スイッチを押したときの「マニュ
アル」と「メモリー（1 〜 3）」の切り換
わりかたを変更することができます。変更
のしかたについては『かかと側スイッチの
動作を変える』（P.20）をご覧ください。
7
各部の名称と働き
fig.04
7 8
9 10 11 12
8
7.
ON/OFF（オン／オフ）インジケーター
TYPEつまみで選んだワウ効果がオンの時に
点灯します。バイパス時は点滅します。
※ 電池が消耗してくると、 ON/OFF インジ
ケ ーターが暗くなります。その場合は新
しい電池と交換してください。
※ ON/OFF インジケーターはワウ効果を表
すインジケーターです。電源のオン／オ
フの表示ではありません。
8.
MEMORY（メモリー）インジケーター
「メモリー（1 〜 3）」が選ばれている時に点
灯します。
選ばれているメモリーによって、インジケー
ターの点灯色が変わります。
メモリー 1 赤
•
メモリー 2 緑
•
メモリー 3 黄
•
各部の名称と働き
9. TYPE（タイプ）つまみ
ペダルでコントロールす るワウ効果を選び
ます。（P.14）
10.
WAH RANGE（ワウ・レンジ）つまみ
ワウ効果がかかる周波数帯域を調節します。
※ TYPE がVOICE のときは発音タイプ
の選ぶつまみとして動作します。
UNI-Vのと きはインテンシティー
（INTENSITY）つまみとして、うねりの深
さを調節します。（P.15 〜 16）
11. DRIVE（ドライブ）つまみ
歪み具合を調節します。
※ DRIVE の出力レベルは、あらかじめ適切
なレベルに設定されていますが、DRIVE
選択モード（P.26）や ライ ト操作時
（P.18）に変更することもできます。
12.
MANUAL/MEMORY
（マニュアル／メモリー）ボタン
「マニュアル」と 「メモリー（1 〜 3）」を切
り替えます。
MANUAL：
•
パネルのつまみの設定そのままの音が出
ます。
MEMORY：
•
MEMORY イ ンジケーターが点灯し、メ
モリー 1 〜 3 に記憶されている設定で音
が出ます。
※ 2 秒以上押し続けるとライト操作に移り
ます。
9
接続のしかた
エフェクター
ACアダプター
PSA-100
（別売）
または
ギター・アンプ ベース・アンプ
fig.05
10
エレキ
ギター
または
ベース
ギター
接続のしかた
携帯電話などの無線機器を本機の近くで使用すると、着信時や発信時、通話時に本機から
•
雑音が出ることがあります。この場合は、それらの機器を本機から遠ざけるか、もしくは
電源を切ってください。
接続には、当社ケーブル（PCS シリーズなど）をご使用ください。他社製の接続ケーブル
•
をご使用になる場合は、次の点にご注意ください。
接続ケーブルには抵抗が入ったものがあります。本機との接続には、抵抗入りのケーブ
•
ルを使用しないでください。音が極端に小さくなったり、全く聞こえなくなる場合があ
ります。ケーブルの仕様につきましては、ケーブルのメーカーにお問い合わせください。
他の機器と接続するときは、誤動作やスピーカーなどの破損を防ぐため、必ずすべての機
•
器の音量を絞った状態で電源を切ってください。
AC アダプターを使用する場合でも電池を入れておくと、万一AC アダプターのコードが抜
•
けても演奏が続けられます。
11
接続のしかた
電源を入れる
正しく接続したら必ず次の手順で操作してください。手順を間違えると、誤動作をしたりス
ピーカーなどが破損する恐れがあります。
電源を入れるとき： ギター・アンプの電源を最後に入れてください。
•
電源を切るとき： ギター・アンプの電源を最初に切ってください。
•
※ 電池での使用時、接続プラグをインプット・ジャックに差し込むと電源がオンになります。
※ 電源を入れるときに音がすることがありますが、故障ではありません。
※ 電池だけで使用する場合、電池が消耗してくると ON/OFF インジケーターが暗くなりま
す。早めに電池を交換してください。
12
操作方法
操作説明のため、あらかじめペダルを踏み込んでつま先側スイッチを押し、ワウ効果をオン
（ON/OFF インジケーター点灯）にします。
また、WAH RANGE つまみを中央、DRIVE つまみを OFF に合わせ、MANUAL/MEMORY
ボタンを押して「マニュアル」（MEMORY インジケーター消灯）にしてください。
fig.06
1 22 3 4
13
操作方法
TYPE つまみで、好みの効果を選びます。
1.
TYPE 説明
CUSTOM カスタマイズ機能（P.22）を使った、ユーザー独自のワウ効果です。
ADVANCED 広範囲な音色変化を得られる BOSS オリジナルの新しいワウ効果です。
BASS MIX 低音域の減衰をなくし、ベースにも適した新しいワウ効果です。
CBY-WAH J.M.I 社の CRY BABY のサウンドをモデリングしています。
VO-WAH VOX の V846 のサウンドをモデリングしています
MO-WAH MORLEY 社の BAD HORSIE のサウンドをモデリングしています。
VOICE ボスの HUMANIZER（ヒューマナイ ザー）をさらに進化させ、トー キン
UNI-V 60 年代後半〜 70 年代を彷彿とさせるエフェクトUNI-VIBEのサウン
※ 文中記載の会社名及び製品名は、各社の商標または登録商標です。
本書では COSM によってシミュレートされたサウンドを適切に表現するために、これら
の名称を使用しています。
グ・モジュレーター風のサウンドやリアルなヒューマン・ボイスを作り出
すことができるエフェクトです。
ドをモデリングしています。
14
操作方法
WAH RANGE つまみを回して、ワウ効果のかかる周波数帯域を調節します。
2.
右に回すとワウ効果のかかる帯域が高くなり、左に回すと低くなります。
ベース・ギターで使用するときは、左に回すと効果的です。
※ CBY-WAH、VO-WAH、MO-WAH のモデリングは、中央にセットした状態を基本として
います。
※ TYPE がVOICEのときは発音タイプを選ぶつまみとして動作します。UNI-Vのとき
はインテンシティー（INTENSITY）つまみとして、うねりの深さをを調節します。
TYPE WAH RANGE（INTENSITY）
CUSTOM
ADVANCED
BASS MIX
CBY-WAH
VO-WAH
MO-WAH
VOICE 11 種類の中から発音のタイプを選びます。
UNI-V UNI-V が作り出す揺れの深さを設定します。
ペダルでコントロールするピーク周波数を設定します。
15
操作方法
VOICE の発音タイプ
WAH RANGE MIN ← ペダル → MAX 備考
LO ui ← i → ia トーキング・モジュレーター風
oe ← e → ea
ua ← a → ai
i ← e → a リアルなヒューマン・ボイス
u← a → i
o← i → e
u← i → a
o← e → i
u← a →o
o← i → a
HI u ← e → i
サウンド
16
操作方法
歪みを加えたい場合は、DRIVE つまみを右に回します。
3.
右に回すほど歪みが増します。
「METAL ZONE」「FUZZ」「BOOSTER」など、8 種類の歪みの中から 1 つを選
んで記憶させることができます。（P.26）
音量は、ライト操作時にDRIVE つまみで調節して記憶させることができます。（P.18）
MANUAL/MEMORY ボタンを押して、「マニュアル」と「メモリー（1 〜 3 ）」の設定を切
4.
り替えます。
「マニュアル」のときはパネルのつまみの設定そのままの音が出ます。
「メモリー」のときは MEMORY インジケーターが点灯し、メモリー 1 〜 3 に記憶されて
いる設定で音が出ます。
ペダルを戻してかかと側スイッチを押すと、「メモリー（1 〜 3）」と「マニュアル」
の切り替えが行えます。
ペダルを戻してかかと側スイッチを 2 秒以上押し続けると ON/OFF インジケーター
が点滅し、バ イパス状態になります。バイパス状態では、インプッ ト・ジャックに
入力されたギター音がそのままアウトプット・ジャックに出力されます。（ペダルを
踏み込むか、パネルのつまみ等の操作を行うと、バイパス状態は解除されます。）
17
設定を記憶させる（ライト操作）
現在の設定を「メモリー（1 〜 3）」に記憶させます。
書き込み中は電源を切らないでください。

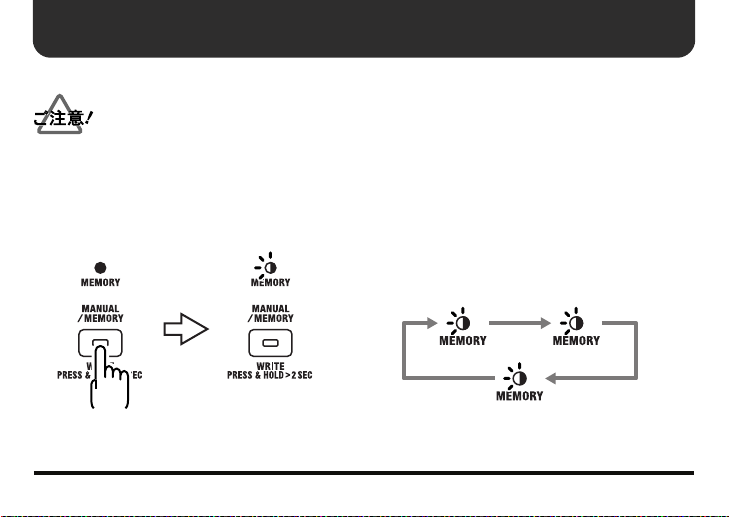

MANUAL/MEMORY ボタンを 2 秒以上押
1.
します。
MEMORY インジ ケーターが点滅し、書
き込み待機状態になります。
fig.07
点滅
書き込み待機状態
18
MANUAL/MEMORY ボタンを押して、書
2.
き込み先のメモリーを選びます。
ボタンを押すたびにメモリー（1 〜 3）が
次のように切り替わり、同時に MEMORY
インジケーターの点滅色も変わります。
fig.08
メモリー1
（赤点滅）
メモリー2
（緑点滅）
メモリー3
（黄点滅）
設定を記憶させる（ライト操作）
DRIVE の出力レベルを変更したい場合は、DRIVE つまみで出力レベルを調節します。
3.
※ DRIVE が OFF の状態で 1. の操作を行った場合は出力レベルを調節することはできませ
ん。
MANUAL/MEMORY ボタンを 2 秒以上押します。
4.
MEMORY インジケーターの点滅が速くなった後、消灯して書き込みが完了します。
fig.09
消灯点滅 速い点滅
書き込み中 書き込み終了
※ MANUAL/MEMORY ボタンを押す前に TYPE つまみ、または WAH RANGE つまみを操
作すると、ライト操作が中止されます。
19
かかと側スイッチの動作を変える
かかと側スイッチを押したときの「マニュアル」と「メモリー（1 〜 3）」の動作は、次の 2
種類（A、B）です。
A. かかと側スイッチを押すたびに「マニュ
アル」と「メモリー（1 〜 3）」が順に切
り替わります。（工場出荷時の設定）
多くの音色を切り替えたいときには、こ
の設定が便利です。
fig.10
マニュアル
（消灯）
メモリー１
（赤点灯）
B.
かかと側スイッチを押すたびに「マニュ
アル」とメモリー 1 つだけが交互に切り
替わります。
2 つの音色をすばやく切 り替えたい場合
には、この設定が便利です。
呼び出したいメモリーは、MANUAL/
MEMORY ボタンで選びます。
※ 電源投入時はメモリー 1 が選ばれます。
fig.11
マニュアル
（消灯）
メモリー
（点灯）
20
メモリー3
（黄点灯）
メモリー2
（緑点灯）
かかと側スイッチの動作を変える
以下の操作で、かかと側スイッチの動作（A/B）を切り替えることができます。
ギター・アンプの電源を切ります。
1.
PW-10 の電源をオフにします。
2.
電源が電池のとき：
•
インプット・ジャックから接続プラグを
抜きます。
電源が AC アダプターのとき：
•
AC アダプター・ジャックからプラグを抜
きます。
3.
TYPE つまみを BASS MIX に合わせます。
4.
MANUAL/MEMORYボタンを押しながら、
PW-10 の
•
電源が電池のとき：
インプット・ジャックに接続プラグを差
し込みます。
•
電源が AC アダプターのとき：
AC アダプター・ジャックに AC アダプ
電源をオンにします。
ターのプラグを差し込みます。
ON/OFF インジケーターが 5 回点滅し、
MEMORY インジケーターが点滅します。
ギター・アンプの電源を入れます。
5.
MANUAL/MEMORY ボタンを押します。
6.
MEMORY イン ジケーターが点滅し設定
が変更された後、通常動作（「マニュアル」
状態）に戻ります。
DRIVE つまみで歪みを加えた設定を「メモ
リー」に記憶させ、その後 DRIVE つまみを
OFF にして おくと、ペダル操作でかかと側
スイッチを動作させることにより、かかと側
スイッチがまるで DRIVE のオン／オフをし
ているかのような使いかたができます。
21
好みのワウ効果を作る（カスタマイズ・モード）
既存のワウを好みに応じて変更し、独自の新しいワウを作り出すことができます。
ここで設定された新しいワウ効果は TYPE つまみの「CUSTOM」に記憶され、TYPE つまみ
を CUSTOM に合わせることで他のワウと同様に使用することができます。
TYPE つまみで基本となるワウのタイプ
1.
を選び、WAH RANGE、DRIVE を好みの
位置に設定します。
ギター・アンプの電源を切ります。
2.
PW-10 の電源をオフにします。
3.
電源が電池のとき：
•
インプット・ジャックから接続プラグを抜き
ます。
電源が AC アダプターのとき：
•
AC アダプター・ジャックからプラグを抜
きます。
4.
TYPE つまみを CUSTOM に合わせます。
22
MANUAL/MEMORY ボタンを押しなが
5.
ら、PW-10 の電源をオンにします。
電源が電池のとき：
•
インプット・ジャックに接続プラグを差
し込みます。
電源が AC アダプターのとき：
•
AC アダプター・ジャックに AC アダプ
ターのプラグを差し込みます。
ON/OFF インジケーターが 7 回点滅し、
カスタマイズ・モードになります。
6.
ギター・アンプの電源を入れます。
好みのワウ効果を作る（カスタマイズ・モード）
TYPE つまみで、基本となるワウのタイプ
7.
を選びます。
※ TYPE つまみを動かすまでは、前回
CUSTOM に設定したワウのタイプが選
ばれています。
TYPE つまみ 基本のワウ・タイプ
CUSTOM
（工場出荷時の設定）
ADVANCED ADVANCED
BASS MIX BASS MIX
CBY-WAH CBY-WAH
VO-WAH VO-WAH
MO-WAH MO-WAH
VOICE
UNI-V
DOUBLE
RESONANCE
（P.24）
※ DOUBLE RESONANCE を選択するとき
は、一旦 TYPE つまみを CUSTOM 以外
に動かしてから CUSTOM を選択してく
ださい。
WAH RANGE つまみで Q を調節します。
8.
Q はワウのフィルターを変化させます。
右に回すと帯域幅が狭い鋭いフィルター
となり、クセのある音色になります。左
に回すと帯域幅が広くなり、緩やかな
フィルターとなります。
つまみの位置を中央に合わせると、モデ
リングしたときの音色になります。
DRIVEつまみでプレゼンスを調節します。
9.
（P.25）
左に回すほど高域成分が減衰します。右
に回し切った状態では高域成分の減衰は
なくなります。
つまみの位置を中央に合わせると、モデ
リングしたときの音質になります。
23
好みのワウ効果を作る（カスタマイズ・モード）
※ MO-WAH を選んでいるときは、右に回す
と高域がブーストされます。
好みの ワウ効果になったら、MANUAL/
10.
MEMORY ボタンを押します。
設定が記憶され、通常動作（「マニュアル」
状態）に戻ります。
TYPEつまみでCUSTOMを選ぶと設定さ
11.
れた効果が得られます。
※ カスタマイズ・モードになっているとき
は、MANUAL/MEMORY の切り替えはで
きません。
※ カスタマイズ・モードのときの WAH
RANGE、DRIVE の設定は、4. の操作で
電源をオンしたときのつまみの位置が適
用されます。カスタマイズ・モードにし
た後で WAH RANGE、DRIVE の設定を
変えることはできません。
24
DOUBLE RESONANCE とは…
独特な響きを持つアナログ・シンセのフィル
ターを発展させた、全く新しい効果です。
ファズのような荒い歪みと組み合わせると、
シンセサイザーのような 非常に重厚な音色
が得られます。また、ディレイ、リバーブ、
コーラスなどの空間系エ フェクトと同時に
使用すると、さらに効果的です。
好みのワウ効果を作る（カスタマイズ・モード）
ワウの入力インピーダンスと音色の関係について
ビンテージといわれるワウ・ペダルは入力イ
ンピーダンスが低く、ギターを接続した場合
にギターの高域成分が減 衰した状態になり
ますが、その高域の減衰量 とワウのフィル
ターの音色が相まって、結果的に心地よい効
果を生み出します。本機では、入力インピー
ダンスを下げることなく、この低いインピー
ダンスが音色に与える影 響をモデリングに
よって作り出しています。
プレゼンスはそのコントロールで、右に回し
切った状態では高域の減衰はなく、左に回す
に連れて高域が減衰するようになります。
つまみの位置を中央に合わせるとシングル・
コイルのギターを接続した状態、つまみの位
置が 10 時の状態でハムバッキングのギター
を接続した減衰量となります。
fig.11a
シングル・コイル ハムバッキング
25
DRIVE ／ノイズ・サプレッサーの設定（DRIVE 選択モード）
※ DRIVE 選択モードでは、「ADVANCED」のワウ効果が選ばれています。
※ DRIVE タイプを変更しても、メモリーに記憶している歪みの音色は変更されません。
ギター・アンプの電源を切ります。
1.
PW-10 の電源をオフにします。
2.
電源が電池のとき：
•
インプット・ジャックから接続プラグを
抜きます。
電源が AC アダプターのとき：
•
AC アダプター・ジャックからプラグを抜
きます。
3.
TYPE つまみを ADVANCED に合わせま
す。
26
MANUAL/MEMORY ボタンを押しなが
4.
ら、PW-10 の電源をオンにします。
電源が電池のとき：
•
インプット・ジャックに接続プラグを差
し込みます。
電源が AC アダプターのとき：
•
AC アダプター・ジャックに AC アダプ
ターのプラグを差し込みます。
ON/OFF インジケーターが 6 回点滅し、
DRIVE モードになります。
5.
ギター・アンプの電源を入れます。
DRIVE ／ノイズ・サプレッサーの設定 （DRIVE 選択モード）
TYPE つまみで DRIVE タイプを選びます。
6.
DRIVE タイプ一覧
TYPE つまみ DRIVE タイプ 説明
CUSTOM
（工場出荷時の設定）
ADVANCED MUFF FUZZ Electro-Harmonix 社の Big Muff π のサウンド
BASS MIX VINTAGE OD ボスのオーバードライブ「OD-1」のサウンドを
CBY-WAH GUV DIST Marshall 社の GUV'NOR のサウンドをモデリン
VO-WAH DISTORTION ボスのディストーション「DS-1」のサウンドを
MO-WAH TURBO OD ボスのオーバードライブ「OD-2」のサウンドを
VOICE BLUES OD ボスのブルース・ドライバー「BD-2」のサウン
UNI-V BOOSTER フラットな特性のブースターです。
METAL ZONE ボスのメタル・ゾーン「MT-2」のサウンドをモ
デリングしています。
をモデリングしています。
モデリングしています。
グしています。
モデリングしています。
モデリングしています。
ドをモデリングしています。
27
DRIVE ／ノイズ・サプレッサーの設定（ DRIVE 選択モード）
※ 文中記載の会社名及び製品名は、各社の
商標または登録商 標です。本書では
COSM に よっ てシミュレー トさ れたサ
ウンドを適切に表現するために、これら
の名称を使用しています
WAH RANGE つまみで、ノイズ・サプレッ
7.
サーのスレッショルドを設定します。
つまみを右に回すほど、大きなノイズを
消すことができます。左に回しきると、ノ
イズ・サプレッサーは OFF になります。
スレッショルドを設定したら MANUAL/
8.
MEMORY ボタンを押します。
MEMORY イ ン ジケーターが点滅しま
す。
28
DRIVE の出力レベルを変更したい場合
9.
は、DRIVE つまみで出力レベルを調節し
ます。
※ DRIVE が OFF の状態で 8. の操作を行っ
た場合は、出力レベルを調節することは
できません。
設定が完了したら、
10.
MANUAL/MEMORY ボタンを押します。
MEMORY イ ンジケーターが点滅し、設
定が記憶されると通常動作（「マニュア
ル」状態）に戻ります。
※ DRIVE 選択モードでは、MANUAL/
MEMORY の切り替えはできません。
工場出荷時の設定に戻す ( ファクトリー・リセット）
次の設定を工場出荷時の設定に戻すことができます。
メモリーの設定 メモリー1：赤（P.37）ワウと歪みの組み合わせ
メモリー2：緑（P.37）UNI-V と歪みの組み合わせ
メモリー3：黄（P.37）アナログ・シンセ・サウンド風
CUSTOM ワウ・タイプ（P.23） DOUBLE RESONANCE
CUSTOM DRIVE タイプ（P.27） METAL ZONE
かかと側スイッチの動作（P.20） MANUAL → MEMORY1 → MEMORY2 →
MEMORY3 → MANUAL …
この操作を行うと、現在のメモリー（1 〜 3）の内容がすべて失われます。
※ ペダル感度の設定は変更されません。
29
工場出荷時の設定に戻す ( ファクトリー・リセット）
ギター・アンプの電源を切ります。
1.
PW-10 の電源をオフにします。
2.
電源が電池のとき：
•
インプット・ジャックから接続プラグを
抜きます。
電源が AC アダプターのとき：
•
AC アダプター・ジャックからプラグを抜
きます。
3.
TYPE つまみを VO-WAH に合わせます。
30
MANUAL/MEMORY ボタンを押しなが
4.
ら、PW-10 の電源をオンにします。
電源が電池のとき：
•
インプット・ジャックに接続プラグを差
し込みます。
電源が AC アダプターのとき：
•
AC アダプター・ジャックに AC アダプ
ターのプラグを差し込みます。
ON/OFF インジケーターが 3 回点滅し、
MEMORY インジケーターが点滅します。
5.
ギター・アンプの電源を入れます。
6.
MANUAL/MEMORY ボタンを押します。
ファクトリー・リセットが実行され、通
常動作（「マニュアル」状態）に戻ります。
ペダル感度の再設定（ペダル・キャリブレーション・モード）
PW-10 は工場出荷時にペダル感度の調整を行っているため、通常はこの操作をす
る必要はありませんが、もしペダルを踏んでもワウ効果がかからない、かかり具合
がおかしい等の症状が現れたときは、以下の設定を行ってください。
ギター・アンプの電源を切ります。
1.
PW-10 の電源をオフにします。
2.
電源が電池のとき：
•
インプット・ジャックから接続プラグを
抜きます。
電源が AC アダプターのとき：
•
AC アダプター・ジャックからプラグを抜
きます。
3.
TYPE つまみを CBY-WAH に合わせます。
MANUAL/MEMORY ボタンを押しなが
4.
ら、PW-10 の電源をオンにします。
電源が電池のとき：
•
インプット・ジャックに接続プラグを差
し込みます。
電源が AC アダプターのとき：
•
AC アダプター・ジャックに AC アダプ
ターのプラグを差し込みます。
ON/OFF インジケーターが 4 回点滅し、
ペダル・キャリブレーション・モードに
なります。
5.
ギター・アンプの電源を入れます。
31
ペダル感度の再設定（ペダル・キャリブレーション・モード）
ペダルを踏み込んだ状態にして、
6.
MANUAL/MEMORY ボタンを押して離
します。
ペダルの位置が認識されると MEMORY
インジケーターが赤点灯します。
fig.12
※ペダルの位置が正しくない場合は、
MEMORY インジ ケーターが赤点滅しま
す。再度ペダルを正しい位置にして操作
してください。
※ ペダルを正しい位置にしても MEMORY
インジケータが点滅する場合は、故障の
可能性があります。
32
ペ ダルを戻し た状 態にして、MANUAL/
7.
MEMORY ボタンを押して離します。
ペダルの位置が認識されると MEMORY
インジケーターが緑点灯します。
fig.13
※ペダルの位置が正しくない場合は、
MEMORY イン ジケーターが緑点滅しま
す。再度ペダルを正しい位置 にして、4.
の操作からやり直します。
※ ペダルを正しい位置にしても MEMORY
インジケーターが点滅する場合は、故障
の可能性があります。
ペダル感度の再設定（ペダル・キャリブレーション・モード）
ペダ ルを強く踏み込んでつま先側スイッ
8.
チを動作させます。
スイッチの動作が認識 されると、
MEMORY インジ ケーターが黄色で点灯
します。
ペ ダルを戻した状 態でさ らに強く踏み、
9.
かかと側スイッチを動作させます。
スイッチの動作が認識されると、スイッ
チの動作が認識されると、MEMORY イ
ンジケーターが赤点滅し、通常動作（「マ
ニュアル」状態）に戻ります。
33
設定モード対応表
MANUAL/MEMORY ボタンを押しながら電源を入れた時の、TYPE つまみと設定モードの関
係は以下のようになります。
TYPE つまみ 設定モード
CUSTOM カスタマイズ・モード（P.22）
ADVANCED DRIVE 選択モード（P. 26）
BASS MIX かかと側スイッチの動作設定（P.20）
CBY-WAH ペダル・キャリブレーション・モード（P.31）
VO-WAH ファクトリー・リセット（P.29）
MO-WAH --VOICE --UNI-V ---
34
故障と思う前に
電源が入らない
○ イン プット・ジャックにギターが正しく
接続されていますか？
→ 接続をもう一度確認してください。
（P.10 〜 11）
※ 電池消耗防止のため、電池動作時はイン
プット・ジャックにプラグが挿入されて
いないと電源が入りません。
○ 電池が消耗していませんか？
→ 新しい電池と交換してください。（P.4）
○ 指定の AC アダプター（PSA-100：別売）
が正しく接続されていますか？
→ 接続をもう一度確認してください。
（P.10 〜 11）
音が出ない／小さい
○
他の機器と正しく接続されていますか
→ 接続をもう一度確認してください。
（P.10 〜 11）
○ 接 続しているギター・アンプやエフェク
タ ーなどのボリュームが下がっていませ
んか？
→ 接続機器の設定を確認してください。
（P.10 〜 11）
？
音が歪む
○ 電池が消耗していませんか？
→ 電池が消耗してくると CHECK インジ
ケーターが暗くなり、正常な動作をしな
い場合があります。新しい電池と交換し
てください。（P.4）
○ 入力音が大きすぎませんか？
→ ギターの種類によっては歪む場合があり
ます。ギターの出力に注意してください。
35
故障と思う前に
雑音が出る
○ イン プット・ジャックにギターが正しく
接続されていますか？
→
ACアダプター使用時、インプット・ジャッ
クに接続プラグを差し込まなくても電源
が入ります。そのため、インプット・ジャッ
クに何も接続しないと雑音が出ることが
あります。正しく接続してからすべての機
器の電源を入れてください。
ペダルの動作がおかしい
○ ペダ ルと本体の間に異物が挟まっていま
せんか？
→ ペダル裏を確認してください。異常がな
ければ、ペダル感度の再設定（P.31）を
行ってください。
36
バイパスがすぐに解除される
○ バ イパス設定後、ペダルやつまみなどを
操作していませんか？
→ ペダルやつまみなどを操作すると、バイ
パス状態が解除されます。
インプット・ジャックに接続した
機器の音量が小さい
○ 抵 抗入りの接続ケーブルを使用していま
せんか？
→ 抵抗の入っていない接続ケーブル（ロー
ランド：PCS シリーズなど）をご使用く
ださい。
サンプル・セッティング
ワウと歪みの組み合わせ
（工場出荷時のメモリー 1：赤）
fig.14
DRIVEタイプ（P.26）：GUV DIST
UNI-V と歪みの組み合わせ
（工場出荷時のメモリー 2：緑）
fig.15
DRIVE タイプ（P. 26）：BLUES OD
アナログ・シンセ・サウンド風
（工場出荷時のメモリー 3：黄）
fig.16
カスタマイズ・モード（P.22）：
DOUBLE RESONANCE
DRIVE タイプ（P. 26）：
MUFF FUZZ
37
サンプル・セッティング
ビンテージ・ワウ
fig.17
広いレンジのワウ
fig.18
38
歪みを加えたサウンド
fig.19
ロータリー・サウンド
fig.20
サンプル・セッティング
トーキング・モジュレーター風
fig.21
ベース・ワウ
fig.22
Oh Yeah!
fig.23
シンセ・ベース風
fig.24
カスタマイズ・モード（P.22）：
DOUBLE RESONANCE
39
主な仕様
PW-10：ペダル・ワウ
規定入力レベル......................-20 dBu
入力インピーダンス .............1 MΩ
規定出力レベル......................-20 dBu
出力インピーダンス .............1 kΩ
推奨負荷インピーダンス.....10 kΩ 以上
コントロール..........................ペダル
つま先側スイッチ
かかと側スイッチ
MANUAL/MEMORY ボタン
TYPE つまみ
WAH RANGE つまみ
DRIVE つまみ
インジケーター......................ON/OFF インジケーター
MEMORY インジケーター
接続端子..................................インプット・ジャック
アウトプット・ジャック
AC アダプター・ジャック
40
電源 ..........................................DC 9V：単 3 乾電池× 6
または AC アダプター（PSA-100 ; 別売）
消費電流..................................55 mA
※ 連続使用時の電池寿命（使用状態によって異なります）
マンガン電池 約 14 時間
アルカリ電池 約 38 時間
外形寸法..................................100（幅）× 270（奥行）× 100（ 高さ：最大時）mm
質量 ..........................................1.3 kg（電池含む）
付属品......................................取扱説明書
単 3 乾電池× 6
チラシ（安全上のご注意／使用上のご注意／サービスの窓口）
別売品......................................AC アダプター（PSA-100）
※ 0 dBu = 0.775 Vrms
※ 製品の仕様および外観は、改良のため予告なく変更す
ることがあります。
発売元：ローランド株式会社
G6017355R1
主な仕様
41
セッティング・メモ
（ ）
fig.30
（ ）
fig.30
42
（ ）
fig.30
（ ）
fig.30
Loading...
