快速原型技术的重大进步
MODELA PRO II MDX-540 性能特点：
Roland SRP® 减式快速原型技术
工作台型模具机，采用 Roland 减式快速原型 (SRP) 技术生产高质量的零件和
模型。
采用简洁的屏幕软菜单和操作面板，设定和生产更加简便轻松。
切削区域达 500 毫米 (X)×400 毫米 (Y)×155 毫米 (Z)(19.6 (X)×15.7 (Y)×
6.1 (Z) 英寸)，能够容纳更大的原型
附带专业先进的加工软件，能够优化三维 CAD 数据，制造完美的模具和零件。
工作台型铣削加工设备，缩短设计 / 开发周期，降低生产开发成本。
MDX-540 能够铣削加工设计
最为复杂的局部细节模型。
用户友好的操作介面
MDX-540 是全新设计，轻松简便，突出特色是操
作简便的控制面板，通过策略性地对最为常用的
设置操作进行分组，大大简化了设置和生产过程
。采用慢动转盘，可以快速而方便地重新对工具
进行定位，调节轴转速时无需中断铣削加工过程
。对于其它设置操作，只需简单地调用 MDX-540
屏幕上软操作面板，它清晰、易于浏览的图标显
示使操作更简易。
功能强大的选配件，满足生产上的
高要求
提供 4 种功能强大的选配件，让您充分利用
MDX-540，达到更为出色的性能和无人值守的
操作方式。这些配件包括了自动刀库 (ATC)、旋
转轴单元、T型槽工作台和安全盖板。可选配的
自动刀库能够最多装备 4 把刀具，而旋转轴可
以方便了实施 360 度和多表面的切削操作。
能够铣削加工种类广泛的材料
利用 MDX-540 可以快速而低成本地生产模
具和零件，并适用于种类广泛的材料类别，包
括化学加工木材、树脂、ABS 和有色金属，例
如铝、黄铜和铜*。
自动刀库 (ATC)
旋转轴单元
* 在配用旋转轴单元时，MDX-540 不能铣削加工轻金属。
助你在办公室环境下快速而简便地生成精密的
原型和模型
1
2
3
4
5
产生顺滑的曲线和表面，无需
任何手工加工。
图为 MDX-540A 及可选配之自动刀库及安全盖板
无所匹敌的质量和性能
先进而且易于操作的软件
新款 MDX-540 型产品的突出特性在于实施了数量众多的产品功能升级，包括坚固程
度更高的机身设计、更快的计算处理能力、顺滑度更高等各项功能及流线型的工作台
等等。近乎每一个零件和功能均进行了升级，表现出更为卓越的全方面性能。曲面和圆
面加工的顺畅程度超过以往任何机型，每一次均能实现毫无瑕疵的表面精加工。MDX-
540 的特色还包括数字式交流伺服电动机与前馈处理的组合 (DAC-FFP)，这项技术通
常应用于造价更为昂贵的大型加工中心设备。这项先进的技术确保了整个生产过程中
提供最优化的力矩和转速，从而实现功能强大、高速的铣削加工。
引入 Roland 的 MODELA PRO II 和 SRP Player 软件后，即使是新手也可轻松操作
MDX-540 来实现专业级的效果。每台 MDX-540 均配备了 Roland SRP Player 软件，
该软件是专门为 MDX-540 开发的。只需在 5 个设置分组中输入所需要的信息，SRP
Player 软件就可以完成其余操作，自动决定最适合的工具和相关具体设置，满足生成
最优化刀具路径的要求。为了防止发生错误，避免错误带来的昂贵成本和耗用时间，
SRP Player 能够让用户每一次在屏幕上预览作业，确认高质量的切削路径。SRP
Player 兼容 Windows
®
2000/XP。
*铣削加工的质量会根据软件分辨率、所使用原材料以及其它准则而有所不同。
MDX-540 生产的光滑表面精加工效果
传统铣削加工设备所生产的精加工效果
MDX-540 铣削加工时的快速简便
5 步操作方法：
输入模型尺寸和方位
选择应用程序
确定切削数据
预览加工效果
生产模型
标准 SRP 型号
内置自动刀库型号
包含原厂安装的自动刀库，铣削精度经过测试，免去
冗长的精确度调整过程，立即便可以开始铣削加工
操作。

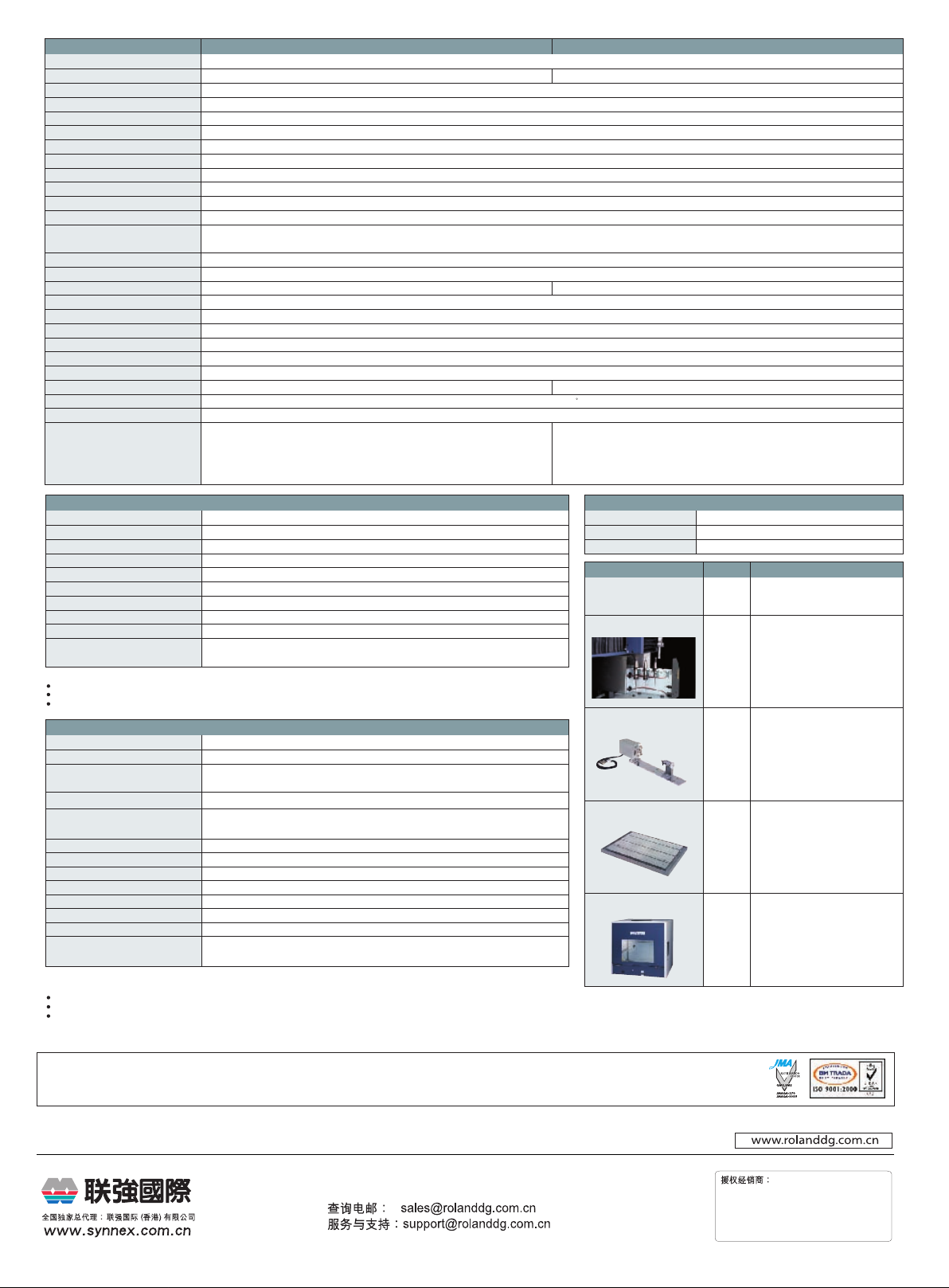

技术参数
可切割材质 塑料，树脂和轻的金属
XYZ 轴行程 500 毫米 (X)×400 毫米 (Y)×155 毫米 (Z) [19.6 英寸 (X)×15.7 英寸 (Y)×6.1 英寸 (Z)]
主轴头与工作台的距离
工作台尺寸
工作台载重
XYZ 轴驱动模式
运行速度
加速率
软件分辨率
机械分辨率
定位精度
重复精度
原点重复能力
(当电源打开 / 关闭)
主轴电机
主轴转速
卡夹
指令系统
接口
电源供应
功耗
噪音等级
尺寸
重量
操作环境温度
操作环境湿度
附件
方便操作面板、电源线、刀具传感器、传感器电缆、螺母、螺母扳手、扳手、六角扳
手、Roland 软件光盘、SRP Player 软件光盘、用户手册、Roland 软件使用指南、
SRP Player 安装和设置指南和 NC 代码参考手册
筒夹方式，最大工具直径：10 毫米 (0.4 英寸) 刀架型式，锥柄：JBS4002 15T 7/24 锥柄，拉钉：JBS4002 15P (45 英寸)，专用
MDX-540 MDX-540A
550 毫米 (宽)×420 毫米 (深) [21.7 英寸 (宽)×16.5 英寸 (深)]
最大 254 毫米 (10 英寸)
加速率为 0.2 G：最大 12 千克 (26 Ib)，0.1 G：20 千克 (44 Ib)，0.05 G：20 千克 (44 Ib)，
交流伺服电机， 60 W
最大 7.5 米/分 (295 英寸/分)
0.2 G，0.1 G，0.05 G
RML-1 模式：0.01 毫米 (0.0004 英寸)，NC-code 模式：0.001 毫米 (0.00004 英寸)
0.001 毫米 (0.00004 英寸)
±0.1 毫米 / 300 毫米 (±0.004 英寸 / 12 英寸)，在空载条件下
±0.05 毫米 (±0.002 英寸)，在空载条件下
±0.05 毫米 (±0.002 英寸)
直流无刷电动机，最大 400 W
400 至 12000 rpm；定位和对中时采用 400 至 3000 rpm
USB (标准修订版本 1.1)
电压和频率：AC 100 至 120 V / 220 至 240 V±10%，50 / 60 Hz，所需功率容量：7 A (100 至 120 V) / 4 A (220 至 240 V)
操作过程中 (非切削时)：65 dB (A) 或更低，待机过程中：45 dB (A) 或更低 (符合ISO 7779标准)
745 毫米 (宽)×955 毫米 (深)×858 毫米 (高) [29.3 英寸 (宽)×37.6 英寸 (深)×33.8 英寸 (高)]
102 千克 (225 Ib)
400 毫米 (X)×400 毫米 (Y)×155 毫米 (Z) [15.7 英寸 (X)×15.7 英寸 (Y)×6.1 英寸 (Z)]
RML-1 和 NC 代码
大约 700 W
109 千克 (240 Ib)
5-40℃ (41-104 )F
35-80% (无冷凝)
方便操作面板、电源线、刀具传感器、传感器电缆、螺母、螺母扳手、扳手、六
角扳手、Roland 软件光盘、SRP Player 软件光盘、用户手册、Roland 软件使用
指南、SRP Player 安装和设置指南、NC 代码参考手册、自动刀库（参见下面的
ZAT-540 技术规格）
自动刀库 (ZAT-540) 技术规格 Roland SRP Player 软件要求
所容纳的刀具数量 操作系统
最大刀具长度
最大刀具直径
最大刀具重量
刀架型式
刀具选择方法
兼容压缩空气
主轴转速
重量
附件
* 安装此单元后，MDX-540 的 X 轴行程如下：标准工作台，无旋转轴单元：400 毫米 (15.7 英寸)
标准工作台，配备旋转轴单元：270 毫米 (10.6 英寸) / 325 毫米 (12.7 英寸) (更长的 X 轴行程)
T 型槽工作台，未配旋转轴单元：400 毫米 (15.7 英寸)
T 型槽工作台，配备旋转轴单元：203 毫米 (7.9 英寸) / 258 毫米 (10.1英寸) (更长的 X 轴行程)
旋转轴单元 (ZCL-540) 技术规格
支持的工件
最大旋转角度
可加载的工件尺寸*
工件夹具可固定的工件厚度
可加载工件重量
控制方式
进给率
软件分辨率
机械分辨率
静态精密度
尺寸
重量
附件
*1 在安装了 T 型槽工作台，长度 297 毫米 (11.7 英寸)。
* 安装此单元后，MDX-540 的 X 轴行程如下：标准工作台，无自动刀库单元：285 毫米 (12.2 英寸) / 325 毫米 (12.7 英寸) (加长 X 轴行程)
标准工作台，安装自动刀库单元时：270 毫米 (10.6 英寸) / 325 毫米 (12.7 英寸) (加长 X 轴行程)
T 型槽工作台，未安装旋转轴单元时：218毫米 (8.5 英寸) / 258毫米 (10.1 英寸) (加长 X 轴行程）
T 型槽工作台，安装自动刀库单元时：203毫米 (7.9 英寸) / 258毫米 (10.1 英寸) (更长的 X 轴行程）
1
4
110 毫米 (4.3 英寸)
10 毫米 (0.4 英寸)
350 克 (0.77Ib)
锥柄：JBS4002 15T 7/24 锥柄。拉钉：JBS4002 15P (45 英寸)，专用
直接更换类型，固定地址规格
0.7 至1.0 MPa, 50 升/分钟或更高
400 至 12000 rpm； 定位和对中时采用 400 至 3000 rpm
6.8 千克 (15 磅) (总重量，包括主轴、刀库、控制柜等)
控制柜、刀库单元、ATC 主轴、气缸、底座、Z 轴原点传感器、定位架、有头螺钉、六角扳
手、外罩、电缆固定装置和用户手册
树脂 (不支持金属)
±21,474,836.47˚ (±59,652.3 圈)
半径处于 90 毫米(3.5 英寸)范围内的部件，长度距旋转轴中心 371 毫米(14.6 英寸)。实际
可切割范围小于此值。
15 至 100 毫米 (0.6 至 3.9 英寸)
最大 5 千克 (11 Ib)，最大转动惯量：0.02 kgm
使用中心钻时：最大 1.5 千克 (3.3 Ib)
同步 4 轴控制
进给率最大 20 rpm
RML-1 模式：0.1˚ ，NC 代码模式：0.01˚
0.002˚
后冲：0.05˚ ，偏心：0.3 毫米 (0.012 英寸) 或更少
720 毫米 (宽)×100 毫米 (深)×195 毫米 (高) [28.3 英寸 (宽)×3.9 英寸 (深)×7.7 英寸 (高) ]
6.5 千克 (14.5 Ib) (总重量，包括驱动单元、尾架、底座等)
驱动单元、尾架、底座、活顶尖、中心钻、Y 轴原点传感器、Z 轴原点传感器、定位架、原
点检测销、有头螺钉、六角扳手、外罩和用户手册
2
处理器
内存和所需硬盘
选件 模式 尺寸
高精密度主轴单元
自动刀库
旋转轴单元
T 型槽工作台
安全盖板
Windows® 2000/XP和 Internet Explorer 6.0 或以后版本
推荐 Pentium® 4
推荐 1GB 内存以上和 20MB 硬盘
ZS-540TY
ZAT-540
ZCL-540
ZTT-540
ZBX-540E
用于更换
参见上述技术规格
参见上述技术规格
550 毫米 (宽)×420 毫米 (深)×
35 毫米 (高)，9 kg
[21.7 英寸 (宽)×16.5 英寸 (深)×
1.4 英寸 (高)，20 Ib]
1042 毫米 (宽)×1030 毫米 (深)×
978 毫米 (高)，68 kg
[41 英寸 (宽)×40.6 英寸 (深)×
38.5 英寸 (高)，150 Ib]
通过 ISO 14001 和 ISO 9001:2000 认证
Roland 注重环境保护和持续提高质量。Roland DG Corporation 公司秉持保护环境和人类健康的理念，积极杜绝生产过程中的有机溶液，减少并回收废弃物，降低能源
使用量，购买回收产品。Roland DG Corporation 公司始终致力于提供最可靠的产品。
Roland 保留更改上述规格、材质或配备的权利，如有更改，恕不另行通知。每一客户实际输出用途可能不同，为了得到最佳的输出品质，定期的保养维护是必须的。请联系您的联强国际经销商以获得详细的资
料。除有明文规定以外，Roland 不提供其它保修。Roland 不对任何可以预见或不可预见的、偶发或间接的因产品缺陷而造成的损害负保修责任。
