Возможности инструмента

Исполнение на фортепиано

Исполнение различными тембрами

DP90 содержит множество тембров, которые используются для игры звуками различных инструментов.

Исполнение с наложением тембров

С помощью одной клавиши можно воспроизводить два тембра одновременно.

Исполнение с разделением тембров

Доступно разделение клавиатуры на левую и правую зоны, а также назначение на каждую из них различных тембров.

Исполнение "в четыре руки"

Доступно разделение клавиатуры на левую и правую зоны, в каждой из которых можно играть, как на отдельном инструменте.

Разучивание пьес

Исполнение под метроном

стр. 14

стр. 15

стр. 16

стр. 20

стр. 22

Доступно использование звука метронома.

Исполнение под встроенные пьесы

Инструмент содержит набор встроенных пьес.

Список пьес приведен в документе “Internal Song List”.

Разучивание партии руки отдельно

При исполнении под пьесу можно разучивать партию одной руки при прослушивании партии другой.

Запись пьес

стр. 24

стр. 26

Запись собственного исполнения

Доступна запись собственного исполнения.

Создание CD в компьютере из записанных пьес

Записанные пьесы можно скопировать в компьютер, чтобы записать на CD.

стр. 29

стр. 36

Настройка инструмента

Изменение чувствительности клавиатуры

Доступна настройка чувствительности клавиатуры под любой стиль исполнения.

Обработка звука реверберацией

Доступно добавление к звуку реверберации, что создает ощущение исполнения в концертном зале.

Управление тембром звука

Доступна регулировка тембра звука — от прозрачного до приглушенного.

Полезные функции

Транспонирование клавиатуры или пьесы

Функция Transpose позволяет транспонировать клавиатуру или пьесу для исполнения в более удобной тональности.

стр. 19

стр. 18

стр. 21

Блокировка кнопок

Функция Panel Lock позволяет предотвратить случайное изменение настроек с помощью блокировки кнопок панели инструмента.

Управление резонансом аккордов

Предусмотрена регулировка резонанса аккордов, эмулирующего вибрации, возникающие в акустическом инструменте.

Выбор строя

Доступен выбор различных строев, в том числе исторических, возникших в эпоху Барокко.

Функция энергосбережения

Автоматическое отключение питания

стр. 43

стр. 45

стр. 44

стр. 39

По истечение 30 минут после последней операции с DP90 его питание автоматически отключается.

* Чтобы отключить эту функцию, откорректируйте параметр “Auto Oﬀ ”.

Прежде чем приступить к работе, внимательно ознакомьтесь с информацией, приведенной в разделах “Техника безопасности” и “Важные замечания”. Там содержатся важные сведения, касающиеся правильной эксплуатации устройства. Для того, чтобы максимально эффективно использовать все функциональные возможности прибора, внимательно прочтите данное руководство целиком. Сохраните руководство, оно может пригодиться в дальнейшем.

Содержание

Возможности инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Работа с инструментом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Описание панелей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Подготовка к работе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Открывание и закрывание крышки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Включение/отключение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Исполнение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Исполнение различными звуками . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Выбор тембров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Режим наложения двух тембров (Dual Play) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Игра различными тембрами в левой и правой зонах клавиатуры

(Split Play) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Изменение звука . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Добавление реверберации (Ambience) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Управление яркостью звука (Brilliance) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Настройка чувствительности клавиатуры (Key Touch) . . . . . . . . . . . . . . . . . .19

Установки для игры "в четыре руки" (Twin Piano) . . . . . . . . . . . . . . . . . . . .20

Транспонирование (Transpose) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Возможности исполнения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Использование метронома . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Изменение темпа метронома . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Изменение размера метронома . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Установка громкости метронома . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Предварительный отсчет . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Исполнение под пьесу . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Выбор и воспроизведение пьес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Последовательное воспроизведение всех пьес (All Songs Play) . . . . . . . . .25

Баланс громкости между пьесой и исполнением на клавиатуре

(Song Balance). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Изменение темпа пьесы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Прослушивание отдельных партий (Part Mute) . . . . . . . . . . . . . . . . . . . . . . . . .26

Воспроизведение в цикле (AB Repeat) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Запись пьес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Запись SMF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Перезапись пьесы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Преобразование пьесы SMF в аудиофайл . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Запись в аудиофайл . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Транспонирование пьесы (Audio Transpose) . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Ослабление центрального сигнала (Center Cancel) . . . . . . . . . . . . . . . . . . . . .35

Запись аудиофайла пьесы (WAV) на CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Сохранение пьесы под другим именем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Переименование пьесы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Дополнительные функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Автоматическое отключение питания (Auto O ) . . . . . . . . . . . . . . . . . . . . .39

Сохранение установок (Memory Backup) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Восстановление заводских установок (Factory Reset) . . . . . . . . . . . . . . . .40

Копирование пьесы (Copy Song) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Удаление пьесы (Delete Song) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

Инициализация памяти (Format Media) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Блокировка кнопок (Panel Lock). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Различные установки (режим Function) . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Баланс громкости тембров в режиме Dual Play (Dual Balance). . . . . . . . . . .44

Общая настройка (Master Tuning) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Выбор строя (Temperament) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Выбор тоники пьесы (Temperament Key) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Растянутый строй (Stretch Tuning) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Резонанс при нажатии педали Damper (Damper Resonance) . . . . . . . . . . . .44

Резонанс струн при нажатии на клавиши (String Resonance) . . . . . . . . . . . .45

Резонанс снятия ноты (Key O Resonance) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Резонанс корпуса рояля (Cabinet Resonance) . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Управление звучанием нот аккорда (SoundBoard Behavior) . . . . . . . . . . . . .45

Режим транспонирования (Transpose Mode) . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Транспонирование на октаву (Octave Shift) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Выбор формата записи (Recording Mode) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Режим работы педали Damper (Damper Pedal Part) . . . . . . . . . . . . . . . . . . . . .45

Выбор режима работы центральной педали (Center Pedal) . . . . . . . . . . . . .46

Предотвращение дублирования нот при работе с секвенсором

(Local Control) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Установка передающего MIDI-канала (MIDI Transmit Channel) . . . . . . . . . . .46

Выбор типа воспроизводимого диска (CD/Audio Type). . . . . . . . . . . . . . . . . .46

Переименование пьесы (Save Song) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Копирование пьесы (Copy Song) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Удаление пьесы (Delete Song) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Инициализация памяти (Format Media) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Установка драйвера USB (USB Driver) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Выбор режима USB (USB Memory Mode) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Управление видеооборудованием (Visual Control Mode). . . . . . . . . . . . . . . .47

Выбор канала Visual Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Автоматическое отключение питания (Auto O ) . . . . . . . . . . . . . . . . . . . . . . . .48

Сохранение установок (Memory Backup) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Восстановление заводских установок (Factory Reset) . . . . . . . . . . . . . . . . . . .48

Неисправности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Сообщения об ошибках . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Список тембров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Техника безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Важные замечания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Сведения о клавиатуре Ivory Feel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

Установка привода CD (опционального) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

Используемые обозначения

Нажать две кнопки.

Номера шагов процедуры.

Нажать одну кнопку.

Удерживая одну кнопку, нажать другую.

Работа с инструментом

Добавление реверберации ( Ambience)

Звук инструмента можно обработать эффектом реверберации. В этом случае создается ощущение игры в концертном зале.

Включение реверберации

Нажмите кнопку [Ambience], чтобы она загорелась.

Изменение глубины эффекта

Удерживая кнопку [Ambience], нажимайте на кнопки [–]/[+].

Установка общей громкости

Отрегулируйте громкость.

Макс.Мин.

стр. 18

Регулировка прозрачности звука ( Brilliance)

Можно настроить яркость звука, воспроизводимого с клавиатуры, или звучания воспроизводимой пьесы.

Включение эффекта

Нажмите кнопку [Brilliance], чтобы она загорелась.

Изменение глубины эффекта

Удерживая кнопку [Brilliance], нажимайте на кнопки [–]/[+].

стр. 18

Установка громкости

пьесы

( Song Balance)

Изменяя громкость воспроизводимой пьесы, можно настроить баланс между ней и исполнением на клавиатуре.

Включение функции

Нажмите на кнопку [Song Balance], чтобы она загорелась.

Изменение баланса

Удерживая кнопку [Song Balance], нажимайте на кнопки [–]/[+].

стр. 25

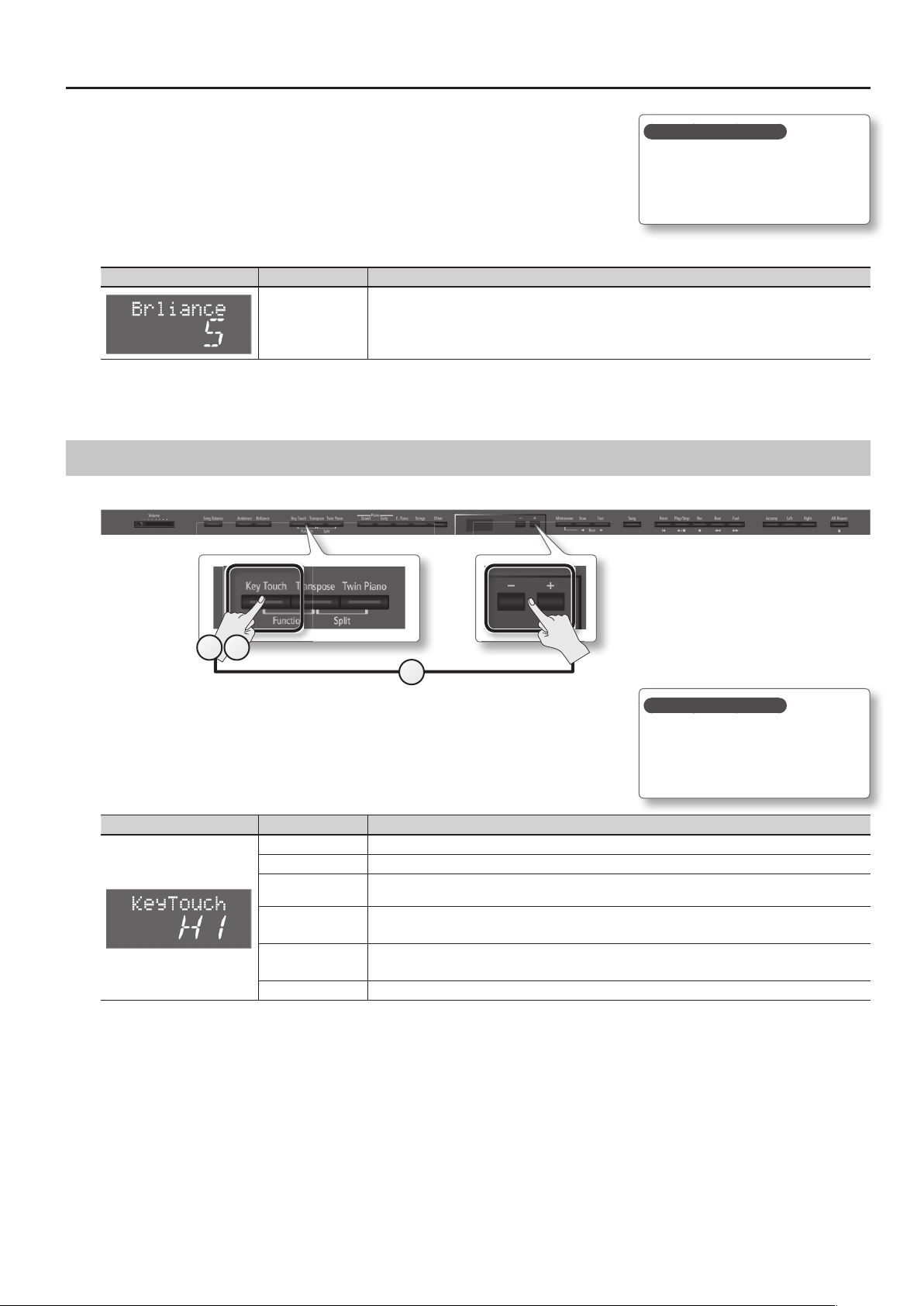

Установка чувствительности клавиатуры
