取扱説明書

安全上のご注意








安全上のご注意

火災・感電・傷害を防止するには

注意の意味について警告と

取扱いを誤った場合に、使用者が

警告

注意

死亡または重傷を負う可能性が想
定される内容を表わしています。

取扱いを誤った場合に、使用者が
傷害を負う危険が想定される場合
および物的損害のみの発生が想定
される内容を表わしています。

※物的損害とは、家屋・家財およ

び家畜・ペットにかかわる拡大
損害を表わしています。

以下の指示を必ず守ってください

警告 警告

001

● この機器を使用する前に、以下の指示と取
扱説明書をよく読んでください。

....................................................................................................

002c

● この機器および AC アダプターを分解した
り、改造したりしないでください。

....................................................................................................

003

● 修理／部品の交換などで、取扱説明書に書
かれていないことは、絶対にしないでくだ

さい。必ずお買い上げ店またはローランド・
サービスに相談してください。

....................................................................................................

004

● 次のような場所での使用や保存はしないで
ください。

○ 温度が極端に高い場所（直射日光の当

たる場所、暖房機器の近く、発熱する
機器の上など）

○ 水気の近く（風呂場、洗面台、濡れた

床など）や湿度の高い場所
○ 雨に濡れる場所
○ ホコリの多い場所
○ 振動の多い場所

....................................................................................................

007

● この機器を、ぐらついた台の上や傾いた場
所に設置しないでください。必ず安定した

水平な場所に設置してください。

....................................................................................................

図記号の例

は、注意（危険、警告を含む）を表わしていま
す。
具体的な注意内容は、 の中に描かれています。
左図の場合は、「一般的な注意、警告、危険」を
表わしています。

は、禁止（してはいけないこと）を表わしてい
ます。
具体的な禁止内容は、 の中に描かれています。
左図の場合は、「分解禁止」を表わしています。

●は、強制（必ずすること）を表わしています。

具体的な強制内容は、●の中に描かれています。
左図の場合は、「電源プラグをコンセントから抜
くこと」を表わしています。

008c

● AC アダプターは、必ず付属のものを、AC
100 Vの電源で使用してください。

.....................................................................................................

009

● 電源コードを無理に曲げたり、電源コード
の上に重いものを載せたりしないでくださ

い。電源コードに傷がつき、ショートや断
線の結果、火災や感電の恐れがあります。

.....................................................................................................

010

● この機器を単独で、あるいはヘッドホン、
アンプ、スピーカーと組み合わせて使用し

た場合、設定によっては永久的な難聴にな
る程度の音量になります。大音量で、長時

間使用しないでください。万一、聴力低下
や耳鳴りを感じたら、直ちに使用をやめて

専門の医師に相談してください。

.....................................................................................................

011

● この機器に、異物（燃えやすいもの、硬貨、
針金など）や液体（水、ジュースなど）を

絶対に入れないでください。

.....................................................................................................

2

警告

012c

● 次のような場合は、直ちに電源を切ってAC
アダプターをコンセントから外し、お買い

上げ店またはローランド・サービスに修理
を依頼してください。

○ ACアダプター本体や電源コードが破損

したとき

○ 異物が内部に入ったり、液体がこぼれ

たりしたとき
○ 機器が（雨などで）濡れたとき
○ 機器に異常や故障が生じたとき

....................................................................................................

013

● お子様のいるご家庭で使用する場合、お子
様の取り扱いやいたずらに注意してくださ

い。必ず大人のかたが、監視／指導してあ
げてください。

....................................................................................................

014

● この機器を落としたり、この機器に強い衝
撃を与えないでください。

....................................................................................................

015

● 電源は、タコ足配線などの無理な配線をし
ないでください。特に、電源タップを使用

している場合、電源タップの容量（ワット
／アンペア）を超えると発熱し、コードの

被覆が溶けることがあります。

....................................................................................................

016

● 外国で使用する場合は、お買い上げ店また
はローランド・サービスに相談してくださ

い。

....................................................................................................

注意

101b

● この機器と AC アダプターは、風通しのよ
い、正常な通気が保たれている場所に設置

して、使用してください。

.....................................................................................................

102d

● AC アダプターをコンセントや機器本体に
抜き差しするときは、必ず AC アダプター

の本体や出力プラグを持ってください。

.....................................................................................................

103b

● 長時間使用しないときは、AC アダプター
をコンセントから外してください。

.....................................................................................................

104

● 接続したコードやケーブル類は、繁雑にな
らないように配慮してください。特に、コー

ドやケーブル類は、お子様の手が届かない
ように配慮してください。

.....................................................................................................

106

● この機器の上に乗ったり、機器の上に重い
ものを置かないでください。

.....................................................................................................

107b

● 濡れた手で AC アダプターの本体や出力プ
ラグを持って、コンセントや機器本体に抜

き差ししないでください。

.....................................................................................................

108b

● この機器を移動するときは、ACアダプター
をコンセントから外し、外部機器との接続

を外してください。

.....................................................................................................

109b

● お手入れをするときには、電源を切ってAC
アダプターをコンセントから外してくださ

い（P.7）。

.....................................................................................................

110b

● 落雷の恐れがあるときは、早めに AC アダ
プターをコンセントから外してください。

.....................................................................................................

3

はじめに

このたびは、BOSSアコースティック・インストゥルメント・プロセッサーAD-5をお買い上げいただきまして、あり
がとうございます。

この機器を正しくお使いいただくために、ご使用前に「安全上のご注意」（P.2）と「使用上のご注意」（P.5）をよくお
読みください。また、この機器の優れた機能を十分ご理解いただくためにも、この取扱説明書をよくお読みくださ
い。取扱説明書は必要なときにすぐに見ることができるよう、手元に置いてください。

主な特長

『新開発のアコースティック』

エレクトリック・アコースティック・ギターなどのピッ
クアップの出力音を、マイク録りの豊かな音に変える
新機能「アコースティック」を搭載しました。

『ピエゾとマグネチックの 両ピック アップに対応』

ピエゾ・ピックアップ用とマグネチック・ピックアップ
用にそれぞれ専用の入力ジャックを用意しました。両
ピックアップからの入力をAD-5内部でミキシングす
ることもできます。

『高性能のプリアンプ』

プレゼンスを含む4バンドEQを装備したプリアンプを
搭載。トーン・コントロールのないピックアップの音色
補正にも大きな威力を発揮します。

『アコースティック・ギター専用にカス タマイズ

したコーラスとリバーブ』

コーラスは低音と高音に別々に効果がかかる帯域分割
方式を採用。リバーブもアコースティック・ギター用に
新たに開発したものを搭載。それぞれ1つのつまみだけ
で簡単に操作できます。

また、リモート・ジャックにフット・スイッチを接続す
ることによって、コーラスとリバーブのオン／オフを
足元で行なうこともできます。

『アンチ・フィードバック』

ハウリングを低減するアンチ・フィードバックを搭載
しました。

『バランス出力の装備』

バランス出力を装備し、PAシステムへの直結も可能
です。

『音作りの可能性を広げるインサー ト・ジャック

を装備』

外部エフェクター用のインサート・ジャックを装備し
ていますので、他のエフェクターとの併用も可能です。

© 1997 ボス 本書の一部、もしくは全部を無断で複写・転載することを禁じます。

4

使用上のご注意

目次

2ページに記載されている「安全上のご注意 」以外に、次
のことに注意してください。

電源について

● 雑音を発生する装置（モーター、調光器など）や消費電力の
大きな機器とは、別のコンセントを使用してください。

● ACアダプターを長時間使用するとACアダプター本体が
多少発熱しますが、故障ではありません。

● 接続するときは、誤動作やスピーカーなどの破損を防ぐた
め、必ずすべての機器の電源を切ってください。

設置について

● この機器の近くにパワー・アンプなどの大型トランスを持
つ機器があると、ハム（うなり）を誘導することがあります。
この場合は、この機器との間隔や方向を変えてください。

● テレビやラジオの近くでこの機器を動作させると、テレビ
画面に色ムラが出たり、ラジオから雑音が出る ことがあ り
ます。この場合は、この機器を遠ざけて使用してください。

● 直射日光の当たる場所や、発熱する機器の近く、閉め切っ
た車内などに放置しないでください。変形、変色すること
があります。

お手入れについて

● 通常のお手入れは、柔らかい布で乾拭きするか、堅く絞っ
た布で汚れを拭き取ってください。汚れが激しいときは、
中性洗剤を含んだ布で汚れを拭き取ってから、柔らかい布
で乾拭きしてください。

● 変色や変形の原因となるベンジン、シンナーおよびアル
コール類は、使用しないでください。

安全上のご注意 ................................................2

主な特長...........................................................4

使用上のご注意 ................................................5

各部の名称 .......................................................6

演奏前の準備....................................................7

接続のしかた.............................................................. 7

電源の投入.................................................................. 8

入力レベルの調節 ..................................................... 8

各部の働き .......................................................9

INPUTLEVEL（インプット・レベル）.................... 9

PREAMP（プリアンプ）............................................ 9

ANTI-FEEDBACK（アンチ・フィードバック）...10

ACOUSTIC（アコースティック）.........................10

2x2CHORUS（2x2コーラス）............................ 11

REVERB（リバーブ）...............................................11

その他の機能..................................................12

エフェクツ・バイパス機能 ..................................... 12

インサート機能 ....................................................... 12

リモート機能............................................................13

資料 ................................................................14

故障と思う前に、ちょっとお調べください ........14

ブロック図................................................................14

サンプル・セッティング .........................................15

修理について

● お客様がこの機器やACアダプターを分解、改造された場
合、以後の性能について保証できなくなります。また、修理
をお断りする場合もあります。

● 当社では、この製品の補修用性能部品（製品の機能を維持
するために必要な部品）を、製造打切後6年間保有していま
す。この部品保有期間を修理可能の期間とさせ ていただ き
ます。保有期間が経過した後も、故障箇所によっては修理
可能の場合がありますので、お買い上げ店、または最寄り
のローランド・サービスにご相談ください。

その他の注意について

● 故障の原因になりますので、ボタン、つまみ、入出力端子な
どに過度の力を加えないでください。

● ケーブルの抜き差しは、ショートや断線を防ぐため、プラ
グを持ってください。

● 音楽をお楽しみになる場合、隣近所に迷惑がかからないよ
うに、特に夜間は、音量に十分注意し てください。

● 輸送や引っ越しをするときは、この機器が入っていたダン
ボール箱と緩衝材、または同等品で梱包してください。

主な仕様.........................................................18

5

各部の名称

アウトプット・ジャック（L,R）（バランス）（P.7）



）

）

インプット・ジャック（PIEZO,MAGNETIC）（P.7）

）

ピーク・   
インジケーター
    （P.8）

パワー・   
インジケーター
    （P.8）

プリアンプ
    （P.9）

インプット・
レベル（P.8,9

アンチ・
フィードバック
   （P.10

エフェクツ・バイパス（P.12）

インサート・ジャック（P.12）

リモート・ジャック（P.13）

アウトプット・ジャック（L(MONO),R）（標準）（P.7）

2x2コーラス（P.11）

リバーブ（P.11）アコースティック（P.10）

ACアダプター・ジャック（P.7

電源スイッチ（P.8）

バランス・アウトプット・スイッチ（P.7）

6

演奏前の準備

）

MTRミキサー



接続のしかた

次のようにギターやアンプをAD-5と接続したあとで、
付属のACアダプターを接続してください。

※ 他の機器と接続すると きは、誤動作やスピーカーなどの

破損を防ぐため、必ずすべての機器の音量を絞った状態
で電源を切ってください。

※ アンプのボリュームは 、すべての機器の電源を入れたあ

とに上げてください。

※ アウトプット・ジャック（標準）からモノで出力する場合

は、アウトプットL（MONO）ジャックだけにケ ーブルを
接続してください。

※ アウトプット・ジャック（バランス）からモノで出力する

場合は、バランス・アウトプット・スイッチをMONOに切
り換えてください。

※ XLRコネクターのピン配置は次のようになっています。

接続するときは、接続機器のピン配置を確認のうえ、接続
してください。

12

3

1: GND
2: HOT
3: COLD

（アース）
（ホット）
（コールド）

エレクトリック・

アコースティック・

ギター

外部エフェクター

（白）（赤）

接続コード
（RolandPCS-31：
      別売）

（リバーブ・リモート）

フット・スイッチ

（FS-5U：別売）

（コーラス・リモート）

（FS-5U：別売）

ACアダプター

（付属）

接続コード
（RolandPCS-31：
       別売

（白）（赤）

フット・スイッチ

ギター・アンプ

ミキサー MTR

7

電源の投入

入力レベルの調節

正しく接続したら（P.7）、必ず次の手順で電源を投入し
てください。手順を間違えると、誤動作をしたりスピー
カーなどが破損する恐れがあります。

外部エフェクター

↓

AD-5

↓

出力機器（ギター・アンプなど）

AD-5本体は、電源を投入するとピーク・インジケー
ターが数秒点滅した後、演奏できる状態になります。

※ この機器は回路保護の ため、電源をオンしてからしばら

くは動作しません。

接続するギターのピックアップによって出力レベルの
大きさが異なります。レベルが適切でないと、AD-5の
性能を十分に発揮できないこともあります。そこで、
ピックアップに合わせてインプット・レベルつまみ

（PIEZO、MAGNETIC）の調節をします。

2

1,3

1 エフェクツ・バイパス・スイッチを押して、エフェク

ツ・バイパス・インジケーターを点灯させます。（バ
イパス状態）

2 ギターを強く弾いたときにピーク・インジケーター

が一瞬点灯するように、ギターを接続しているイン
プット・ジャックのインプット・レベルつまみを調
節します。

※ 2つのインプット・ジャックを同時に使用して いる場

合は、両方の入力バランスもとりながら調節してく
ださい。

3 調節が終わったら、再度エフェクツ・バイパス・ス

イッチを押して、エフェクツ・バイパス・インジケー
ターを消灯させます。

※ ピーク・インジケーターは、クリッピング・レベル（歪

み始めるレベル）の3dB手前で点灯します。

※ 入力レベル調節後、ギターを弾いてピーク・インジ

ケーターが頻繁に点灯する場合は、プリアンプ部の
レベル（P.9）を下げてください。

8

各部の働き

INPUT LEVEL

（インプット・レベル）

全体の入力レベルを調節します 。ここで2つのインプッ
ト・ジャックからの入力がミキシングされます。

PIEZO（ピエゾ）

インプット・ジャック（PIEZO）からの音量を調節し
ます。

MAGNETIC（マグネチック）

インプット・ジャック（MAGNETIC）からの音量を
調節します。

（位相切換スイッチ）

インプット・ジャック（MAGNETIC）からの入力の
位相を設定します。両インプット・ジャックからの
入力音の位相をそろえるために使用します。普通は
NOR（Normal）で使用しますが、両インプットの音
をミックスした時に、レベルが下がるなど音色に違
和感を感じられた場合は、INV（Invert）に切り換え
てお試しください。

PREAMP

（プリアンプ）

プレゼンスを含む4バンドEQを搭載したプリアンプ
です。

LEVEL（レベル）

プリアンプへの音量を調節します。右に回すほど大
きくなります。

※ 入力レベル調節（P.8）後にピーク・インジケーターが

頻繁に点灯するようなときは、ここのレベルを下げ
て調節してください。

BASS（ベース）

低域の音質を調節します。0より右に回すほど低域
を強調した音になり、0より左に回すほど低域を抑
えた音になります。

MIDDLE（ミドル）

中域の音質を調節します。0より右に回すほど中域
を強調した音になり、0より左に回すほど中域を抑
えた音になります。

TREBLE（トレブル）

高域の音質を調節します。0より右に回すほど高域
を強調した音になり、0より左に回すほど高域を抑
えた音になります。

PRESENCE（プレゼンス）

超高域の音質を調節します。0より右に回すほど超
高域を強調した音になり、0より左に回すほど超高
域を抑えた音になります。

MIDDLE

0dB

-12dB

BASS

320Hz

500Hz

1.2kHz

TREBLE

PRESENCE

6.3kHz

+12dB

9

ANTI-FEEDBACK

（アンチ・フィードバック）

ACOUSTIC

（アコースティック）

アンチ・フィードバックとはギターとアンプとの間で
起こるハウリングを低減するためのものです。ハウリ
ングの起きた周波数の音を絞り込むことによって、ハ
ウリングを抑えます。

DEPTH（デプス）

アンチ・フィードバック効果のかかり具合を調 節し
ます。右に回すほどハウリングを強く抑えこみ、左
へ回しきるとオフになって効果がかからなくなり
ます。

※ ハウリングが起こらないときや、録音などでお使い

のときはオフの位置でお使いください。

FREQ［Frequency］（フリケンシー）

アンチ・フィードバック効果のかかる周波数を 調節
します。右へ回すほど高い周波数にかかります。

ハウリングが起こったときは、デプスつまみを右に
回しきった状態でフリケンシーつまみを調節して
ハウリングの低減する位置を探し、次にデプスつま
みを左に回して再びハウリングが発生する手前に
調節してください。

エレクトリック・アコースティック・ギターなどのピッ
クアップの無機的な出力音をマイク録りしたような豊
かな音に変えることができます。

BODY（ボディー）

アコースティック・ギターのボディー内の反響や特
性をシミュレーションします。つまみの位置によっ
てキャラクターが変化しますので、ご使用になるギ
ターに合わせてお好みの位置でご使用ください。左
へ回しきると、オフになって効果がかからなくなり
ます。

MICDISTANCE（マイク・ディスタンス）

アコースティック・ギターをマイク録りしたときの
マイクとギターとの距離をシミュレーションしま
す。右へ回すほどマイクを離して録ったときの音に
なります。左へ回しきるとオフになって効果がかか
らなくなります。

10

FREQ HL

0dB

DEPTH

2x2 CHORUS

（2x2コーラス）

REVERB

（リバーブ）

コーラスとは音に広がりや厚みを与える効果です。
AD-5ではアコースティック・ギター向けにステレオ帯
域分割方式のコーラスを搭載しています。左右それぞ
れのチャンネルにおいて、低音用と高音用2種類のコー
ラス効果が同時にかかります。

右へ回すほどコーラス効果が深くかかります。左へ回
しきると、オフになって効果がかからなくなります。ま
た、リモート・ジャックに接続したフット・スイッチで、
一時的にオン／オフを切り換えることもできます

（P.13）。

オンのときにはコーラス・インジケーターが点灯します。

INPUT L

High Pass Filter

Low Pass Filter

CHORUS

CHORUS

OUTPUT L

リバーブとは、壁や床などに反射した音が重なり合っ
てできる残響音のことです。リバーブは空間（部屋、
ホールなど）の大きさ、形、音が反射する部分（壁など）
の材質によって変化します。
AD-5ではこれらの要素をアコースティック・ギター向
けに最適化したものをデジタル処理でシミュレーショ
ンしています。

右へ回すほど残響が深くなります。左へ回しきるとオ
フになって効果がかからなくなります。また、リモー
ト・ジャックに接続したフット・スイッチで、一時的に
オン／オフを切り換えることもできます（P.13）。

オンのときにはリバーブ・インジケーターが点灯します。

INPUT R

High Pass Filter

Low Pass Filter

CHORUS

CHORUS

OUTPUT R

11

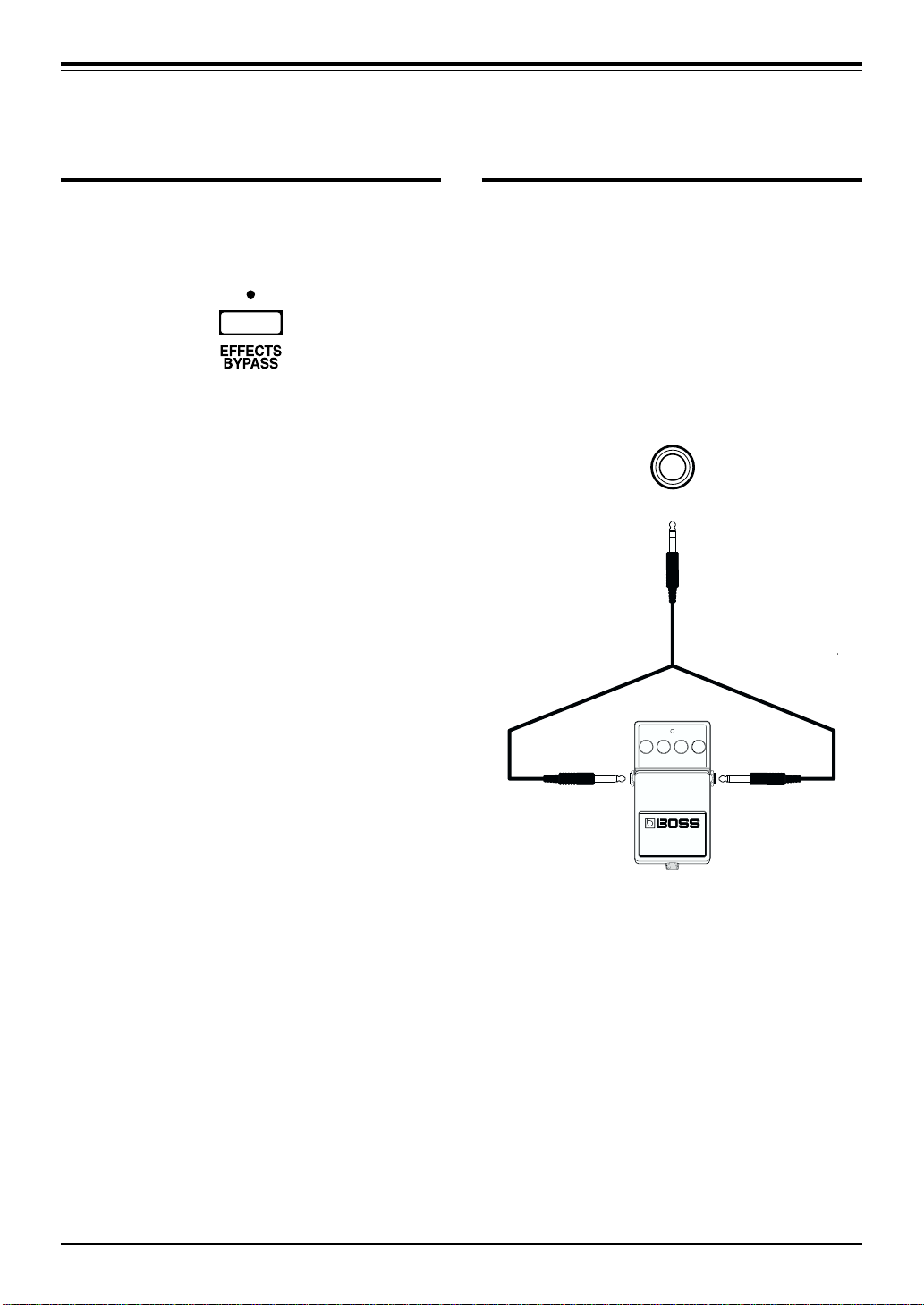

その他の機能



）

外部エフェクター

エフェクツ・バイパス機能

エフェクツ・バイパス機能を利用すると、インプット・
レベルを通ったあとの音を直接出力する「エフェクツ・
バイパス」状態に切り換えることができます。

エフェクツ・バイパス・ボタンを押すたびに、エフェク
ツ・バイパスのオン／オフが切り換わります。エフェク
ツ・バイパスをオンにすると、エフェクツ・バイパス・イ
ンジケーターが点灯します。

インサート機能

インサート・ジャックに外部エフェクター（BOSSコン
パクト・シリーズなど）をつなぐことによって、外部エ
フェクターを含めた音作りをすることができます。

インサート・ジャックに接続コード（RolandPCS-31：
別売）で外部エフェクターを接続すると、インプット・
レベルつまみでミキシングされた音がインサート・
ジャック（SEND）に出力され、外部エフェクターを
通ってインサート・ジャック（RETURN）に戻った音が
プリアンプ部に入力されます。

INSERT

TIP:SEND RING:RETURN

接続コード
（RolandPCS-31：別売

（赤） （白）

INPUTOUTPUT

※ インサート・ジャックに外部エフェクターを接続してい

るときにエフェクツ・バイパスをオンにすると、外部エ
フェクターを通ったあとの音がアウトプット・ジャック
に出力されます。

12

リモート機能

）

ポラリティー・スイッチ

リモート・ジャックにフット・スイッチ（FS-5U：別売）
を接続することによって、コーラスやリバーブのオン
／オフを一時的に切り換えることができます。

※ 一時的に切り換えたオン／オフの状態は、コーラスつま

みやリバーブつまみを操作したり、電源を入れ直したり
すると本来の状態に戻ります。

リモート・ジャックに接続コード（RolandPCS-31：別
売）を使用して、フット・スイッチを2つ接続すると、そ
れぞれのフット・スイッチでコーラスとリバーブのオ
ン／オフが操作できます。

REMOTE

TIP:CHORUS RING:REVERB

接続コード
（RolandPCS-31：別売

（赤）

（白）

リモート・ジャックにモノラルの接続コードを使用し
て、フット・スイッチを1つだけ接続する と 、コーラスの
オン／オフが操作できます。

REMOTE

TIP:CHORUS RING:REVERB

CHORUS
ON / OFF

REVERB

ON / OFF

※ リモート・ジャックにフット・スイッチ（FS-5U：別売）を

接続する際は、ポラリティー・スイッチを次のように設定
してください。

CHORUS
ON / OFF

13

資料

故障と思う前に、ちょっとお調べく ださい

音が出なくなったり、動作がおかしいと思ったら、まず
次の点をチェックしてください。次の点をチェックして
も直らないときは、お買い上げ店またはお近くのローラ
ンド・サービス・ステーションにご連絡ください。

『音が出ない／音が小さい』

● 他の機器と正しく接続されていますか。

接続をもう一度確認してください。

● 接続しているアンプやミキサー 、外部エフェクター

などのボリュームが下がっていませんか。

● 音量に関係するつまみ（プリアンプ部のつまみや、

インプット・レベルつまみ）が絞られていませんか。

『音が歪む

（ピーク・インジケーターが頻繁に点灯する）』

● 入力レベルの調節はしましたか。

インプット・レベルつまみを調節してください

（P.8）。

● プリアンプのレベルは大きすぎませんか。

プリアンプのレベルつまみを調節してください

（P.9）。

ブロック図

INSERT

PIEZO

INPUT

MAGNETIC

INPUT
LEVEL

INPUT
LEVEL

PREAMP

ANTI­FEEDBACK

ACOUSTIC

CHORUS

REVERB

EFFECTS

BYPASS

)

L(MONO

OUTPUT

（標準）

R

L

OUTPUT

（バランス）

R

14

サンプル・セッティング

《スチール弦フラット・バック》

フュージョン

ボサノバ

ブルース

70年代フォーク・サウンド

15

《スチール弦ラウンド・バック》

フュージョン

ボサノバ

ブルース

70年代フォーク・サウンド

16

《ナイロン弦》

フュージョン

ボサノバ

ブルース

70年代フォーク・サウンド

17

主な仕様

AD-5：アコースティック・インストゥルメント・プロセッサー

●AD変換

21ビットAF方式

●DA変換

20ビット入力4 倍オーバーサンプリ ング・デジタ ル・フィル
ター＋ΔΣ方式

●サンプリング周波数

44.1kHz

●規定入力レベル

INPUT： -10dBu
INSERT（RETURN）： -10dBu

●入力インピーダンス

INPUT（PIEZO）： 4.7MΩ
INPUT（MAGNETIC）：1MΩ
INSERT（RETURN）： 100kΩ

●規定出力レベル

OUTPUT： -10dBu
OUTPUT（バランス）： -10dBu（600Ω負荷時）
INSERT（SEND）： -10dBu

●出力インピーダンス

OUTPUT： 2kΩ
OUTPUT（バランス）： 600Ω
INSERT（SEND）：1kΩ

●コントロール

［インプット・レベル］

位相切換スイッチ
マグネチックつまみ
ピエゾつまみ

［プリアンプ］

レベルつまみ
ベースつまみ
ミドルつまみ
トレブルつまみ
プレゼンスつまみ

［アンチ・フィードバック］

デプスつまみ
フリケンシーつまみ

［アコースティック］

ボディーつまみ

マイク・ディスタンスつまみ
2x2コーラスつまみ
リバーブつまみ
エフェクツ・バイパス・ボタン

電源スイッチ
バランス・アウトプット・スイッチ

●インジケーター

パワー
ピーク
エフェクツ・バイパス
2x2コーラス
リバーブ

●接続端子

インプット・ジャックPIEZO,MAGNETIC
インサート・ジャック（TRS標準ジャック）
アウトプット・ジャックL（MONO）,R
アウトプット・コネクターL,R（XLR-3-32相当品）
リモート・ジャック
ACアダプター・ジャック

●電源

DC9V（RolandACI-100）

●消費電流

300mA

●外形寸法

150（幅）×155（奥行き）×65（高さ）mm

●質量

1.0kg（ACアダプターを除く）

●付属品

ACアダプターACI-100
取扱説明書
保証書
愛用者カード
サービスの窓口

●オプション

フット・スイッチFS-5U
接続コードPCS-31（Roland）

（TRS標準プラグ−標準プラグ×2）

※ 0dBu＝0.775Vrms
※ 製品の仕様および外観 は、改良のため予告なく変更する

ことがあります。

AF方式について

音声信号を、入力レ ベルの異なる2種類のADコンバー
ターでAD変換して、それぞれから得られたデータを基
に、DSP上で独自の合成処理を行なうことによって、量
子化ノイズを低減し飛躍的に大きなダイナミック・レ
ンジを実現させた新しいAD変換方式です。

18

セッティング・メモ

19

※ 取扱説明書の英語版（有料）をご希望の方は、販売店にお問い合

わせください。

If you should require an English Owner's Manual (at a modest fee),
please contact an authorized Roland distributor.

発売元：ローランド株式会社

01230378 '00-9-B2-51N
