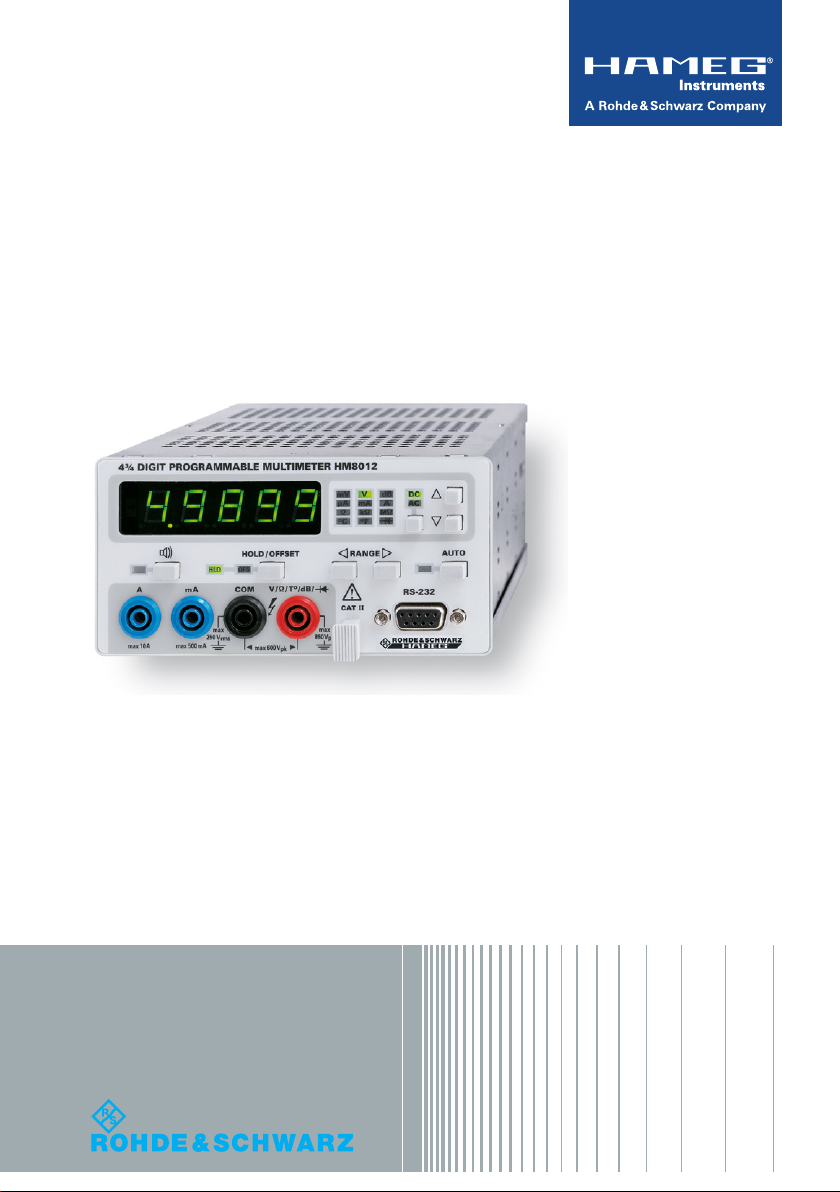

HM8012 4¾-Digit Multimeter

Benutzerhandbuch User Manual

*5800453402*

5800453402

Version 03

Test & Measurement

Benutzerhandbuch / User Manual

Allgemeine Hinweise zur CE-Kennzeichnung Inhalt

Allgemeine Hinweise zur CEKennzeichnung

HAMEG Messgeräte erfüllen die Bestimmungen

KONFORMITÄTSERKLÄRUNG

HAMEG Instruments GmbH Industriestraße 6 D-63533 Mainhausen

Die HAMEG Instruments GmbH bescheinigt die Konformität für das Produkt

Bezeichnung: Programmierbares Multimeter Typ: HM 8012 mit: Grundgerät HM8001

mit den Bestimmungen des Rates der Europäischen Union zur Angleichung der Rechtsvorschriften der Mitgliedstaaten

z betreffend elektrische Betriebsmittel

zur Verwendung innerhalb bestimmter Spannungsgrenzen (2006/95/EG) [LVD]

z über die elektromagnetische Verträglichkeit

(2004/108/ EG) [EMCD]

z über die Beschränkung der Verwendung

bestimmter gefährlicher Stoffe in Elektround Elektronikgeräten (2011/65/EG) [RoHS] übereinstimmt.

Die Übereinstimmung mit LVD und EMCD wird nachgewiesen durch die Einhaltung folgender Normen:

EN 61010-1: 04/ 2015 EN 61326-1: 07/2013 EN 55011: 11/2014 EN 61000-4-2: 12/2009 EN 61000-4-3: 04/2011 EN 61000-4-4: 04/2013 EN 61000-4-5: 03/2015 EN 61000-4-6: 08/2014 EN 61000-4-11: 02/2005

Bei der Beurteilung der elektromagnetischen Verträglichkeit wurden die Störaussendungsgrenzwerte für Geräte der Klasse B sowie die Störfestigkeit für Betrieb in industriellen Bereichen zugrunde gelegt.

Datum 8.6.2015

Unterschrift

Holger Asmussen General Manager

der EMV Richtlinie. Bei der Konformitätsprüfung werden von HAMEG die gültigen Fachgrund- bzw. Produktnormen zu Grunde gelegt. Sind unterschiedliche Grenzwerte möglich, werden von HAMEG die härteren Prüfbedingungen angewendet. Für die Störaussendung werden die Grenzwerte für den Geschäfts- und Gewerbebereich sowie für Kleinbetriebe angewandt (Klasse 1B). Bezüglich der Störfestigkeit nden die für den Industriebereich geltenden Grenzwerte Anwendung.

Die am Messgerät notwendigerweise angeschlos-

senen Mess- und Datenleitungen beeinussen

die Einhaltung der vorgegebenen Grenzwerte in erheblicher Weise. Die verwendeten Leitungen sind jedoch je nach Anwendungsbereich unterschiedlich. Im praktischen Messbetrieb sind daher in Bezug auf Störaussendung bzw. Störfestigkeit folgende Hinweise und Randbedingungen unbedingt zu beachten:

1. Datenleitungen

Die Verbindung von Messgeräten bzw. ihren Schnittstellen mit externen Geräten (Druckern, Rechnern, etc.) darf nur mit ausreichend abgeschirmten Leitungen erfolgen. Sofern die Bedienungsanleitung nicht eine geringere maximale Leitungslänge vorschreibt, dürfen Datenleitungen (Eingang/Ausgang, Signal/Steuerung) eine Länge von 3 Metern nicht erreichen und sich

nicht außerhalb von Gebäuden benden. Ist an

einem Geräteinterface der Anschluss mehrerer Schnittstellenkabel möglich, so darf jeweils nur eines angeschlossen sein.

Bei Datenleitungen ist generell auf doppelt abgeschirmtes Verbindungskabel zu achten. Als IEEE-Bus Kabel ist das von HAMEG beziehbare doppelt geschirmte Kabel HZ72 geeignet.

2. Signalleitungen

Messleitungen zur Signalübertragung zwischen Messstelle und Messgerät sollten generell so kurz wie möglich gehalten werden. Falls keine geringere Länge vorgeschrieben ist, dürfen Signalleitungen (Eingang/Ausgang, Signal/Steuerung) eine Länge von 3 Metern nicht erreichen und sich nicht außerhalb von Gebäuden benden. Alle Signal-

Allgemeine Hinweise zur CE-Kennzeichnung

leitungen sind grundsätzlich als abgeschirmte Leitungen (Koaxialkabel - RG58/U) zu verwenden.

Änderungen vorbehalten

Inhalt

Für eine korrekte Masseverbindung muss Sorge getragen werden. Bei Signalgeneratoren müssen doppelt abgeschirmte Koaxialkabel (RG223/U, RG214/U) verwendet werden.

3. Auswirkungen auf die Geräte

Beim Vorliegen starker hochfrequenter elektrischer oder magnetischer Felder kann es trotz sorgfältigen Messaufbaues über die angeschlossenen Kabel und Leitungen zu Einspeisung unerwünschter Signalanteile in das Gerät kommen. Dies führt bei HAMEG Geräten nicht zu einer Zerstörung oder Außerbetriebsetzung. Geringfügige Abweichungen der Anzeige – und Messwerte über

die vorgegebenen Spezikationen hinaus können

durch die äußeren Umstände in Einzelfällen jedoch auftreten.

HAMEG Instruments GmbH

English 18

Deutsch

Allgemeine Hinweise zur

CE-Kennzeichnung 2

Multimeter HM8012 4

Technische Daten 5

Wichtige Hinweise 6

Sicherheit 6 Verwendete Symbole 6 Gewährleistung und Reparatur 6 Servicehinweise und Wartung 7 Betriebsbedingungen 7 Inbetriebnahme des Moduls 7

Bedienungselemente 8

Funktionen 10

Auswahl der Messfunktionen 10 Modus-Auswahl 10 Bereichswahl 10 Messwertanzeige 10 Messeingänge 10 Spannungsmessungen 11 Eingangswiderstand bei DC-Messung 11 Strommessungen 11 Wechselspannungsmessungen 11 Widerstandsmessungen 12 Schutz gegen Überlastung 12 Crestfaktor 12 Diodentest 13 Temperaturmessungen 13 Dezibelmessung 13

Fernsteuerung 14

Messart-Befehle 14 Modus-Befehle 14 Bereichswahl-Befehle 14 Display-Befehle 14 Status Befehle 15

Funktionstest 16

WDM8012 Software 17

Änderungen vorbehalten

HM8012

inklusive

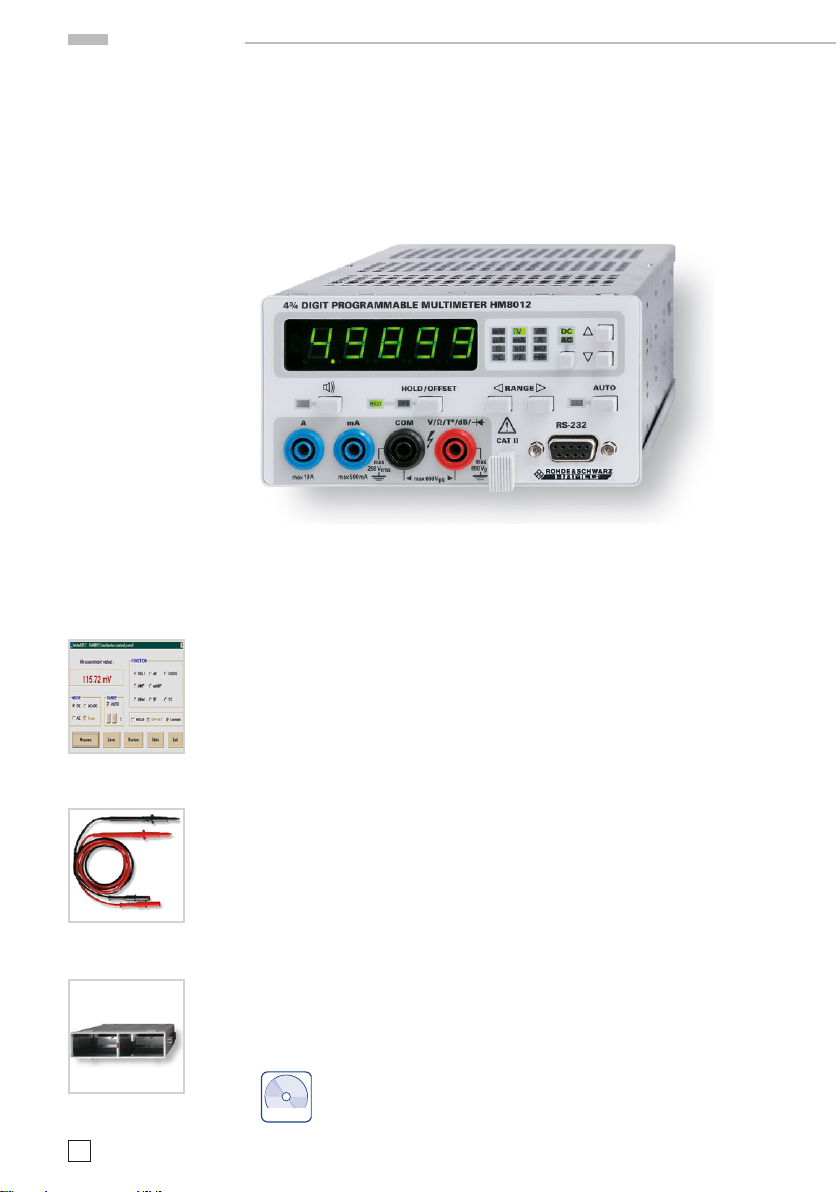

4¾-Digit–programmierbares Multimeter

HM8012

Multimeter HM8012

WDM8012 Software (im Lieferumfang)

HZ15 PVC-umhüllte Messleitung

Grundgerät HM8001-2

Änderungen vorbehalten

4¾-stellige Anzeige mit 50000 Digit

Grundgenauigkeit 0,05%

Automatische und manuelle Messbereichswahl

Max. Auösung 10 µV; 0,01 dBm; 10 nA; 10 mΩ; 0,1 °C/°F

Offsetfunktion / Relativwertmessung

in den Grundmessfunktionen

Eingangswiderstand >1 GΩ (0,5 V und 5 V

-Bereich)

RS-232 Schnittstelle

PC-Software zur Steuerung und Messwerterfassung

Grundgerät HM8001-2 erforderlich

Technische Daten

TECHNISCHE DATEN

bei 23 °C nach einer Aufwärmzeit von 30 Minuten

Gleichspannung DC

Messbereiche: 500 mV, 5 V, 5 0 V, 50 0 V, 600 V

Auösung:

Genauigkeit:

5 V, 500 V, 600 V: ±(0,05% v.M.1) +0,002% v.E2)) 500 mV, 50 V: ± (0,05% v.M.

Überlastschutz: V/ /T °/dB/ gegen COM und gegen Gehäuse:

850 Vs bei max.60 Hz oder 600 V

COM geg. Gehäuse: 250 V

Eingangsimpedanz:

50 V-, 500 V-, 600 V-Bereich: 10 MΩ II 90 pF 500 mV-, 5 V-Bereich: >1 GΩ II 90 pF

Eingangsstrom: 10 A Gleichtaktunterdrückung: Serientaktunterdrückung:≥60 dB (50/60 Hz ± 0,5%)

dB Funktion

Genauigkeit: ±(0,02 dB + 2 digits) (Anzeige> –3 8,7 dBm) Auösung: 0,01 dB oberhalb 18% v. Bereich

Gleichstrom DC

Messbereiche: 500 µ A, 5 m A, 5 0 mA , 5 00 mA , 10 A

Auösung: 10 nA, 10 0 nA , 1 µA , 10 µ A, 1 m A

Genauigkeit: 0,5 – 500 m A: ± (0,2% v.M.1) + 0,004%

10 A:

± (0,3% v.M.

Spannungsabfall bei Strommessungen: 10 A-Bereich: 0,2 V max.

500 mA-Bereich: 2,5 V max. andere Bereiche: 0,7 V max.

Wechselspannung AC

Messbereiche: 500 mV, 5 V, 5 0 V, 50 0 V, 600 V

Auösung: 10µV, 100 µ V, 1 mV, 10 mV, 10 0 mV Genauigkeit 0,5 - 50 V:

40 Hz - 5 kHz: ± (0,4% v.M. + 0,07% v.E.) 20 Hz - 20 kHz: ± (1% v.M. + 0,07% v.E.)

500 V und 600 V:

40 Hz - 1 kHz: ± (0,4% v.M.1) + 0,07% v.E.2)) 20 Hz - 1 k Hz: ± (1% v.M.1) + 0,07% v.E.2)) Überlastschutz: V/ /T °/dB/ gegen COM und gegen Gehäuse: 850 Vs bei max.60 Hz oder 600 V

COM geg. Gehäuse: 250 V Eingangsimpedanz: AC Betrieb: 1 MΩ II 90p F AC + DC Betrieb: 10 MΩ II 90p F Bandbreite bei –3 dB: 80 kHz typisch dB Mode: 2 0 Hz - 2 0 kHz Genauigkeit: ±0,2 dBm (–23,8 – 59,8 dBm)

Auösung: 0,01 dB ob erha lb 9 mV

Gleichtaktunterdrückung: 60 dB (50/60 Hz ± 0,5%) Crestfaktor: 7 max.

Wechselstrom AC

Messbereiche: 500 µ A, 5 m A, 5 0 mA , 5 00 mA , 10 A

Auösung: 10 nA, 10 0 nA , 1 µA , 10 µ A, 1 m A

10 µV, 100 µV, 1 mV, 10 mV, 100 mV

+ 0,004% v.E2))

bei max. 60 Hz od. 250 V

eff

≥100 dB (50/60 Hz ± 0,5%)

v.E.2))

+ 0,004% v.E.2))

bei max. 60 Hz od. 250 V

eff

Genauigkeit: 0,5 - 500 mA:

± (0,7% v.M.1) + 0,07% v.E.2)) bei 40 Hz-5 kHz

10 A: ± (1% v.M.1) + 0,07% v.E.2))

AC + DC Messungen

Wie bei AC + 25 Digits

Widerstand

Messbereiche:

Auösung: 10 mΩ, 100 mΩ, 1Ω, 10Ω, 100Ω, 1 k

500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 50 MΩ

Genauigkeit: 500 Ω bis 500 kΩ:

5 MΩ und 50 MΩ: ± (0,3% v.M.

Eingang geschützt bis max. 300 V

Messstrom: 500 Ω – 5 kΩ-Bereich: 1 mA

±(0,05% v.M.1) + 0,004% v.E.2) + 50mΩ)

+0,004% v.E.2))

eff

50 kΩ-Bereich: 100 µA 500 kΩ-Bereich: 10 µA 5 - 50 MΩ-Bereich: 100 nA Messspannung: 10 V typ. bei offenen Eingängen; abhängig vom gemessenen Widerstandswert. Der negative Pol der Prüfspannung liegt am COM-Eingang.

Temperatur

2-Draht Widerstandsmessung mit Lineari sierung für PT100 Sensoren nach dem Standard EN60751 Bereich: –20 0 °C bis +5 00 ° C Auösung: 0,1°C

Mess-Strom: ca. 1 mA Anzeige: in °C, °F Genauigkeit:

–200 °C bis +200 °C ± 0,4 °C + 0,0005 x T +200 °C bis +500 °C ± 0,5 °C + 0,0005 x T (T in °C, zzgl. Sensor-Toleranz)

Temperatur-Koefzient: (Referenz 23°C)

V = 500 mV, 50 V 3 0 ppm/°C 600 V Bereich 8 0 ppm/°C andere Bereiche 2 0 ppm/°C V ~ 600 V Bereich 8 0 ppm/°C andere Bereiche 5 0 ppm/°C

mA alle Bereiche 200 ppm/°C mA- alle Bereiche 300 ppm/°C

5 MΩ, 50 MΩ-Bereiche 200 ppm/°C

andere Bereiche 5 0 ppm/°C

Verschiedenes

Betriebstemperatur: + 5 °C bis + 40 °C Lagertemperatur: –20 °C bis + 70 °C

max. rel. Feuchtigkeit: 5% ... 80% (ohne Kondensation)

Stromversorgung (von HM8001-2): + 5 V 300 mA ~26 V 140 mA

Maße (B x H x T ): 135 x 68 x 228 mm (ohne 22-pol. Flachstecker) Gewicht: ca. 500g

1) v.M. = vom Messwer t; 2) v.E. = vom Endwert;

Lieferumfang: HM8012 Multimeter, Manual, HZ14 Schnittstellenkabel, HZ15 PVC-umhüllte Messleitung, Software-CD

Technische Daten

Optionales Zubehör: HZ10S/R/B silikonumhüllte Messleitung, HZ812 PT100 Temperaturmesssonde

Änderungen vorbehalten

Wichtige Hinweise

TRIPLE POWER SUPPLY HM 8040-3

HAMEG

VOLTAGE

CURRENT CURRENTVOLTAGE

FUSE ON/OFF

FUSE

ON/OFF

PUSH LONG

OUTPUT

Wichtige Hinweise

HAMEG Module sind normalerweise nur in Verbindung mit dem Grundgerät HM 8001-2 verwendbar. Für den Einbau in andere Systeme ist darauf zu achten, dass die Module nur mit den in den technischen

Daten spezi zierten Versor-gungsspannungen

betrieben werden. Nach dem Auspacken sollte das Gerät auf mechanische Beschädigungen und lose Teile im Innern überprüft werden. Falls ein Transpor tschaden vorliegt, ist sofort der Lieferant zu informieren. Das Gerät darf dann nicht in Betrieb gesetzt werden.

Sicherheit

Dieses Gerät ist gemäß VDE 0411 Teil 1, Sicherheits bestim mungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es entspricht damit auch den Bestimmungen der europäischen Norm EN 61010-1 bzw. der internationalen Norm IEC 1010-1. Den Bestimmungen der Schutz klasse I entsprechend sind alle Gehäuse- und Chassisteile mit dem Netzschutzleiter verbunden (für Module gilt dies nur in Verbindung mit dem Grundgerät). Modul und Grundgerät dürfen nur an vorschriftsmäßigen Schutz kontaktSteckdosen betrieben werden. Das Auftrennen der Schutzkontaktverbindung innerhalb oder außerhalb der Einheit ist unzulässig.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unabsichtlichen Betrieb zu sichern.

Diese Annahme ist berechtigt, – wenn das Gerät sichtbare Beschädigungen aufweist

Änderungen vorbehalten

– wenn das Gerät lose Teile enthält, – wenn das Gerät nicht mehr arbeitet, – nach längerer Lagerung unter ungünstigen Verhältnissen (z.B. im Freien oder in feuch-

ten Räumen).

Beim Öffnen oder Schließen des Gehäuses muss das Gerät von allen Spannungsquellen getrennt sein. Wenn danach eine Messung oder ein Abgleich am geöffneten Gerät unter Spannung unvermeidlich ist, so darf dies nur durch eine Fachkraft geschehen, die mit den damit verbundenen Gefahren vertraut ist.

Verwendete Symbole

Achtung –

Bedienungsanleitung beachten

Vorsicht Hochspannung

Erdanschluss

Gewährleistung und Reparatur

Unsere Geräte unterliegen einer strengen Qualitätskontrolle. Jedes Gerät durchläuft vor dem Verlassen der Produktion einen 10-stündigen „Burn in-Test“. Anschließend erfolgt ein umf angreicher Funktions- und Qualitätstest, bei dem alle Betriebsar ten und die Einhaltung der technischen Daten geprüft werden. Die Prüfung erfolgt mit Prüfmitteln, die auf nationale Normale rückführbar kalibriert sind. Es gelten die gesetzlichen Gewährleistungsbestimmungen des Landes, in dem das Produkt er worben w urde. Bei Beanstandungen wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben.

Das Produkt darf nur von dafür

autorisiertem Fachpersonal geöffnet werden. Vor Arbeiten am Produkt oder Öffnen des Produkts ist dieses von der Versorgungsspannung zu trennen, sonst besteht das Risiko eines elektri-

schen Schlages.

Abgleich, Auswechseln von Teilen, Wartung und Reparatur darf nur von autorisier ten Fachkräften ausgeführt werden. Werden sicherheitsrelevante Teile (z.B. Netzschalter, Netztrafos oder Sicherungen) ausgewechselt, so dürfen diese nur durch Originalteile ersetzt werden. Nach jedem

Wichtige Hinweise

Austausch von sicherheitsrelevanten Teilen ist eine Sicherheitsprüfung durchzuführen (Sichtprüfung, Schutzleiter test, Isolationswider stands-, Ableitstrommessung, Funktionstest). Damit wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt.

Servicehinweise und Wartung

Verschiedene wichtige Eigenschaf ten der Messgeräte sollten in gewissen Zeitabständen genau überprüft werden. Dazu dienen die im Funktionstest des Manuals gegebenen Hinweise.

Löst man die beiden Schrauben am GehäuseRückdeckel des Grundgerätes HM 8001-2, kann der Gehäusemantel nach hinten abgezogen werden. Beim späteren Schließen des Gerätes ist darauf zu achten, dass sich der Gehäusemantel an allen Seiten richtig unter den Rand des Frontund Rückd eckels schiebt. Durch L ösen der beide n Schrauben an der Modul-Rückseite, lassen sich beide Chassisdeckel entfernen. Beim späteren Schließen müssen die Führungsnuten richtig in das Frontchassis einrasten.

Betriebsbedingungen

Die zulässige Umgebungstemperatur während des Betriebes reicht von +5 °C...+40 °C. Während der Lagerung oder des Transports darf die Temperatur zwischen –20 °C und +70 °C betragen. Hat sich während des Transports oder der Lagerung Kondenswasser gebildet, muss das Gerät ca. 2 Stunden akklimatisiert werden, bevo r e s in Betrieb genommen wird. Die Geräte sind zum Gebrauch in sauberen, trockenen Räumen bestimmt. Sie dürfen nicht bei besonders großem Staub- bzw. Feuchtigkeitsgehalt der Luft, bei Explosionsgefahr sowie bei aggressiv er ch emischer Einwirkung betrieben werden. Die Betriebslage ist beliebig. Eine ausreichende Luftzirkulation (Konvektionskühlung) ist jedoch zu gewährleisten. Bei Dauerbetrieb ist folglich eine horizontale oder schräge Betriebslage (Aufstellbügel) zu bevorzugen. Die Lüftungslöcher dürfen nicht abgedeckt sein.

Netz-Schutzleiter ist vor jeglichen anderen Verbindungen herzustellen (Netzstecker HM 8001-2 also zuerst anschließen). Die Inbetriebnahme beschränkt sich dann im Wesentlichen auf das Einschieben der Module. Diese können nach Belieben in der rechten oder linken Einschuböffnung betrieben werden. Vor dem Einschieben oder bei einem Modulwechsel ist das Grundgerät auszuschalten. Der rote Tastenknopf POWER (Mitte Frontrahmen HM 8001-2) steht dann heraus, wobei ein kleiner Kreis (o) auf der oberen Tasten schmalseite sichtbar wird. Falls die auf

der Rückseite bendlichen BNC-Buchsen nicht

benutzt werden, sollte man evtl. angeschlossene BNC-Kabel aus Sicherheits gründen entfernen. Zur sicheren Verbindung mit den Betriebsspannungen müssen die Module bis zum Anschlag eingeschoben werden. So lange dies nic ht der Fall ist, besteht keine S chutzleiterver bindung zum Gehäuse des Modules (B üschelste cker oberhal b der Steckerleiste im Grund gerät). In diesem Fall darf kein Mess-Signal an die Buchsen des Modules gelegt werden.

Allgemein gilt: Vor dem Anlegen des MessSignales muss das Modul eingeschaltet und funktionstüchtig sein. Ist ein Fehler am Messgerät erkennbar, dürfen keine weiteren Messungen durchgeführt werden. Vor dem Ausschalten des Moduls oder bei einem Modulwechsel ist vorher das Gerät vom Mess kreis zu trennen.

Inbetriebnahme des Moduls

Vor Anschluss des Grundgerätes ist darauf zu achten, dass die auf der Rückseite eingestellte Netzspannung mit dem Anschlusswert des Netzes übereinstimmt. Die Verbindung zwischen Schutzleiteranschluss HM 8001-2 und dem

Änderungen vorbehalten

Bedienungselemente

2 3

4 5 6 7 8 9 10 11 12

Bedienungselemente

Ziffernanzeige (7-Segment LEDs +LED)

Die digitale Messwertanzeige gibt den Mess-

wert mit einer Auösung von 4¾ Stellen wieder,

wobei die Ziffer mit der höchsten Wertigkeit bis „5” ausgenutzt wird. Der Messwert wird kommarichtig und vorzeichenrichtig angezeigt. Bei der Messung von Gleichgrößen erscheint ein Minuszeichen vor den Ziffern, wenn der positive Pol der Messgröße mit dem COM-Eingang verbunden ist. Weiterhin erscheinen verschiedene Warn-hinweise.

(LED)

Diese A nzeige ist nur im Ohm-Messbereich wirksam und entspricht dem akustischen Signalgeber. Der Summer ertönt, wenn der Ohmwert kleiner als 0,1% vom Bereichsend wert ist oder dem Wert 50 entspricht.

16 17

14 15

bindung mit dem COM-Eingang tential).

Ströme, größer als 10 A (max. 20 A),

dürfen nur für maximal 30 sec. anliegen, ohne die interne Messeinrichtung zu

zerstören.

mA (Berührungssichere Buchse für Stecker

mit 4 mm Durchmesser)

Anschluss (High potential) für Gleich- und Wechselstrommessungen im 500 mA-Bereich in Verbindun g mit dem COM-Ei ngang Der Eingang ist durch eine Schmelzsicherung geschützt.

HOLD (LED)

Anzeige, dass der angezeigte Messwert gespeichert („eingefroren”) ist. Mit der Taste HOLD/OFFSET tion an- und abgeschaltet werden.

(Low Pote ntial).

kann die Funk-

(Low Po-

BEEP (Drucktaste)

Taste zur An- und Abschaltung des akustischen Signalgebers im Ohm-Messbereich.

A (Berührungssichere Buchse für Stecker mit

4mm Durchmesser) Anschluss (High potential) für Gleich- und Wechselstrommessungen im 10 A-Bereich in Ver-

Änderungen vorbehalten

COM (Berührungssichere Buchse für Stecker

mit 4mm Durchmesser)

Die Buchse COM (Low Potential) ist der gemeinsame A nschluss für alle Mess funktionen , an dem das erdnahe Potential der Messgröße angelegt wird. Dieser Eingang ist mit der Abschirmung im Gerät verbunden.

Bedienungselemente

Die Spannung an dieser Buchse gegenüber dem Gehäuse (Schutzleiter, Erde)

darf aus Sicherheitsgründen 250 V

eff

nicht

überschreiten.

OFFSET (LED)

Die Anzeige leuchtet bei relativen Messungen. Dabei entspricht der angezeigte Wert dem Eingangswert minus dem HOLD-Wert, der mit der HOLD/OFFSET Taste Durch zweimaliges Drücken der Taste

übernommen wurde.

wird

diese Funktion aktiviert.

V/Ω/T°/dB/

Berührungssichere Buchse für Stecker mit 4 mm Durchmesser. Anschluss (High potential) für Spannungs-, Widerstands-, Temperatur-, Dezibel- und Diodenübergangsmessungen in Verbindung mit dem COM-Eingang

(Low Potential).

Die Spannung an dieser Buchse gegenüber dem Gehäuse (Schutzleiter, Erde)

darf aus Sicherheitsgründen 600 V

nicht

überschreiten.

HOLD/OFFSET (Drucktaste)

Drucktaste mit Doppelf unktion für die HOLD oder OFFSET Betriebsart. Beim erstmaligen Drücken von dieser Taste wird der angezeigte Messwert „eingefroren”. Die HOLD-LED

leuchtet. Die Tasten AUTO, AC-DC, BEE P,  und  sind inaktiv. Beim zweiten Drücken dieser Taste wird in den OFFS ET Modus ge schaltet. De r Wert, der im HOLD Modus gespeichert wurde, wird nun von jedem Messergebnis subtrahiert. Die OFFSET- LED leuchtet, die HOLD-LED

erlischt. Beim dritten Drücken wird der relati ve Wert “eingefroren”. Die HOLD-LED

und OFFSET- LED

leuchten. Beim vi erten Drücken wird der HOLD und OF FSET Modus abgeschaltet.

neue Bereich kurzzeitig mit den Kennziffern L1 (kleinster Bereich), L2 (nächst größerer Bereich etc.) angezeigt.

RS-232 (DB9)

Verbindungsstecker (Buchse) zum Anschluss an einen seriellen PC-Port.

AUTO (LED)

Leuchtet diese LED, ist das Multimeter in der automatischen Bereichswahl. Dadurch sind die Bereichswahltasten 

und  unwirksam.

AUTO (Drucktaste)

Funktionstaste zur Auswahl der automatischen oder manuellen Bereichswahl. Beim Einschalten geht das Gerät in den Manual-Modus und 600-Volt-Bereich. In der manuellen Betriebsart wird mit den Bereichswahltasten  der gewünschte Messbereich ausgewählt.

Messfunktions-Anzeigen (LED)

Dieser Frontplattenbereich zeigt die Messfunktionen an, die mit den Tasten  gewählt werden.

AC-DC (Drucktaste)

Funktionstaste für den Wechsel zwischen DC, TRMS AC oder TRMS AC + DC-Messungen. Die entsprechenden LED-Anzeigen leuchten bei den folgenden Betriebsarten:

DC-LED:

Gleichspannungs-/Strommessung (DC)

AC-LED:

Echt-Effektivwert Wechselspannugs-/

Strommessung (AC)

DC-LED und AC-LED:

AC+DC Spannungs- /Strommessung

(gleichspannungsüberlagerte Wechselspannungsmessung).

und 

oder 

 (Drucktaste)

Berei chswahlt aste zur Umsch altung in den näc hst niedrigeren Bereich. Bei jedem Drücken wird der neue Bereich kurzzeitig mit den Kennziffern L1 (kleinster Bereich), L2 (nächst größerer Bereich etc.) angezeigt.

 (Drucktaste)

Berei chswahlt aste zur Umsch altung in den näc hst höheren Bereich. Bei jedem Drücken wird der

 (Drucktaste)

Drucktaste zur Auswahl der nächsten Funktion.

 (Drucktaste)

Drucktaste zur Auswahl der vorherigen Funktion. Beim Einschalten des Messgerätes wird automatisch in die Gleichspannungs-Messfunktion eingeschaltet (L5 = 600 Volt-Bereich).

Änderungen vorbehalten

Funktionen

Auswahl der Messfunktionen

Beginnend im Voltbereich (V) kann mit den Tasten

und  schrittweise in die nachfolgende



Messfunktion geschaltet werden:

– DC oder AC Spannung. Eingang an der V/Ω/

T°/dB- und COM-Buchse.

– Messung von DC oder AC Spannung in De-

zibel (Referenz:1 mW/600 Ω). Eingang an der V/Ω/T°/dB- und COM-Buchse.

– DC oder AC Strom bis 500 mA. Eingang an der

mA und COM-Buchse.

– DC oder AC Strom, 10 A Bereich. Eingang an

der A und COM-Buchse.

– Widerstand. Eingang an der V/Ω/T°/dB- und

COM-Buchse.

– Temperatur in Gr ad Celsius . Eingang an der

V/Ω/T°/dB- und COM-Buchse.

– Temperatur in Grad Fahrenheit. Eingang an

der V/Ω/T°/dB- und COM-Buchse.

– Diodentest. Eingang an der V/Ω/ T°/dB- und

COM-Buchse.

Nach jedem Tastendruck wird die neue Messfunktion mit der entsprechenden LED zeigt. Mit mehreren aufeinanderfolgenden Tastenbetätigungen kann von jeder Messfunktion in eine beliebig andere geschaltet werden.

Modus-Auswahl

ange-

gestuft. Nach jedem Bereichswechsel wird kurzzeitig eine Bereichskennziffer im Display angezeigt. L1 markiert den kleinsten Messbereich und die Bereichskennziffer L6 den größten Messbereich. Bei Messungen von Spannungen und Strömen unbekannter Größe ist mit den Bereichstasten

und  zuerst der höchste Messbereich zu



wählen und dann in den Bereich mit der günstigsten Anzeige zu wechseln. Bei manueller Bereichswahl sollte in den nächstgrößeren Messbereich geschaltet werden, wenn die Anzeige den Wer t von 51000 übersteigt. In den nächstkleineren Bereich sollte dann geschaltet werden, wenn die Anzeige den Wert 4900 unterschreitet. Im AUTO-Modus kann durch kurzzeitiges Abschalten dieser Betriebsart eingesehen werden, in welchem Messbereich das Instrument sich befindet, da die entsprechende Dekade kurz eingeblendet wird.

Messwertanzeige

Die Messwerte werden mit fünf 7-Segment LED Ziffernanzeigen dargestellt. Der Maximalwert der

1. Ziffer ist 5; dies entspricht einer 4¾-stelligen

Anzeige mit einem Messwertumfang von 50000 Digit. Vor den Ziffern erscheint ein Minuszeichen, wenn bei Messung von Gleichgrößen der positive Pol der Me ssgröße a n der Commonbu chse liegt . Bei kurzgeschlossenen Eingängen erscheint der Wert Null ± 2 Digit (je nach Me ssbereic h) auf dem Displ ay. Bei Überschreitung des Messbereichsendwertes

zeigt das Display die Nachricht OV L (Over ow) und

der akustische Signalgeber wird aktiviert, wenn er gewählt wurde. Bei der Widerstandsmessfunktion wird bei einem Widerstand von >5 0 M Ω o de r offenem Eingang die Nachricht OPEN angezeigt. Werden die Messeingänge in den Gleichpannugsmess bereichen 5 00 mV und 5 V offen gel assen, zei gt das Multimeter zufällige Messwerte, her vorgerufen durch den hohen Eingangswiderstand von >1 G Ω i n diesen Bereichen.

Bei Strom- und Spannungsmessungen wird mit der AC-DC Taste und gleichspannungsüberlager ter Wechselspannung umgeschaltet. Der jeweilige Modus ist an den entsprechenden LEDs ablesbar.

zwischen Gleich-, Wechsel-

Bereichswahl

Die manu elle Bereich swahl er folgt mit den Tasten

und  . Die Messbereiche sind dekadisch



Änderungen vorbehalten

Messeingänge

Das HM8012 ist mit vier berührungssicheren Anschlussbuchsen ausgestattet, bei denen, unter Anwendung geeigneter Messkabel (z. B. HZ15), unbeabsichtigter Kontakt mit der zu messenden Größe weitgehend ausgeschlossen ist. Die Messkabel sollten aus Sicherheitsgründen in gewissen Zeitabständen auf Beschädigungen der Isolation überprüft und gegebenenfalls ersetzt werden.

Funktionen

Die Buchse COM ist für alle Messbereiche gemeinsam. Hier sollte das erdnahe Potential für alle Messgrößen angelegt werden. Die Eingänge

und A sind nur für Strommessungen

bestimmt, während der Eingang V/Ω/T°/dB

für alle weiteren Messungen vorgesehen ist. Der Buchsendurchmesser beträgt 4 mm.

Spannungsmessungen

Die maximale Eingangsspannung für das HM8012, wenn die COM-Buchse auf

Erdpotential liegt, ist 600 V

. D.h.: Bei

Ansc hluss des HM 8012 an das Mess objekt darf die Summe aus Mess-Spannung und Spannung der COM-Buchse gegen Erde

nicht überschreiten. Dabei gilt

600 V

für die zwischen COM-Buchse und Erde liegende Spannung der Maximalwert

von 250 V

eff

Bei Wechselspannungen wird der echte Effektivwert gemessen und ein Gleichspannungsanteil unterdrückt (im AC Modus). Die COM-Buchse

sollte nach Möglichkeit unmittelbar an Erde oder an jenem Punkt der Messschaltung liegen, der das geringste Potential gegen Erde besitzt.

Der 0,5 V und 5 V Spannungsmessbereich ist für Eingan gsspannung en von bis zu 30 0 V

geschützt,

eff

alle anderen Spannungsmessbereiche sind für Eingangsspannungen bis zu 850 V

geschützt.

eff

Bei Messungen an Schaltungen mit induktiven Komponenten können beim Öffnen des Schaltkreises unzulässig hohe Spannungen auftreten. In solchen Fällen sind Vorkehrungen zu treffen, um eine Zerstörung des HM8012 durch Induktionsspannungen zu vermeiden.

Eingangswiderstand bei DC-Messung

Der Eingangswiderstand ist in einigen Span-

nungsmessbereichen sehr hoch (1 GΩ). Sogar bei

hohen Quellenwiderständen ist in den Messbereichen bis z u ±5 V ein e sehr genaue Sp annungsmes sung möglich. Beispielsweise ergibt die Messung im 500 mV-B ereich, bei einem Quellenwiderstand

von 5 MΩ, nur einen maximalen Spannungsfehler

von 150 µV.

Bei der Messung an hohen Quellenwiderstandswerten erfolgt in der AUTOMATIK Betriebsart ein

kontinuierliches Umschalten der Messbereiche zwischen 5 V und 50 V. Dieses Umschalten wird hervorgerufen durch die unterschiedliche Ein-

gangsimpedanz der Messbereiche (10 MΩ bei 50 V und 1 GΩ bei 5 V).

Strommessungen

Bei Strommessungen erfolgt der Anschluss des Messobjektes an der Buchse mA Buchse A

für Ströme bis zu 10 A. Im Messbereich 10 A gibt es keinen AUTO Modus, da nur ein Messbereich vorhanden ist.

Das HM8 012 sollte i n die Leitung ge schaltet se in, deren Potential gegen Erde am geringsten ist. Aus Sicherheitsgründen darf die Spannung an der COM-Buchse

250 VDC gegen Erde nicht

überschreiten.

Die Strommessbereiche sind mit Schmelzsicherungen geschützt. Nach dem Ansprechen einer Sicherung muss die Überlastursache beseitigt werden. Sollte eine dieser Sicherungen ausfallen, liegt e in Reparatur fall vor. Ein Aus wechseln durch den Kunden ist nicht vorgesehen.

Wechselspannungsmessungen

Bei Wechselspannungen wird der echte Effektivwert (TRMS) gemessen. Ein Gleichspannungsanteil kann unterdrückt (AC) oder gemessen (AC+DC) werden. Bei sehr kleinen Spannungen oder bei Vorhandensein von starken Rauschsignalquellen, sollte die Messleitung abgeschirmt sein, w obei die Absc hirmung mit dem Erdpotenti al zu verbinden ist. Die Eingangsimpedanz bei reiner Wechselspan-

nungsmessung beträgt 1 MΩ und 10 MΩ bei

AC+DC Messung. Zusätzlich besteht ein kleiner Unterschied der Messergebnisse, hervorgerufen durch die unterschiedliche Eingangsanpassung bei AC und AC+DC. Reine Wechselspannungen, d.h. Wechselgrößen ohne Gleichanteil, sollten immer im AC Modus gemessen werden.

In der Betriebsar t AUTOMATIK kann bei Messfrequenzen oberhalb von 30 kHz ein kontinuierliches Bereichsumschalten erfolgen, hervorgerufen durch den unterschiedlichen Frequenzgang der Messbereiche. Um eine stabile Anzeige zu erreichen, schaltet das Instrument nach einigen Umschaltungen automatisch in die MANUAL Betriebsart.

Änderungen vorbehalten

, oder der

Funktionen

Um eine Übersteuerung der Messverstärker bzw. des A/D-Wandlers und daraus resultierende Messfehler zu vermeiden, muss der Messbereich bei der Messung von Mischspannungen (positive oder negative Gleichspannung mit überlagerter Wechselspannung) so gewählt werden, dass der Scheitelwert der Wechselspannung – bei dem die größte Abweichung vom Bezugspotential (im Allgemeinen 0 Volt) vorliegt – den Messbereich nicht überschreitet. Das gilt auch, wenn nur der Gleichspannungsanteil gemessen werden soll.

Ist einer Gleichspannung von 350 mV ein Sinussignal mit einer Amplitude von 200 mV

(400 mVss)

überlagert, beträgt die höchste Abweichung von 0 Volt 550 mV (350 mV + 200 mV). Bei DC- und AC+DC-Messungen muss daher der 5 V-Bereich gewählt werden. Eine AC-Messung kann im 500 mV-Bereich er folgen, da dann ein Koppelkondensator im Eingang den Gleichspannungsanteil unterdrückt. Es is t daher sinnvol l, zunächst m it AC-Mess ung die Höhe der evtl. vorhandenen Wechselspannung zu ermi tteln, dann au f DC- oder AC +DC-Mess ung umzuschalten und dabei die Wechselspannungshöhe bei der Messbereichswahl zu berücksichtigen.

Widerstandsmessungen

Bei Widerstandsmessungen erfolg t der A nschluss des Messobjektes zwischen COM-Buchse

V/Ω/ T°/dB-Buchse

. An den A nschlussbuchsen liegt dabei eine Gleichspannung. Es sollten daher nur spannungsfreie Objekte gemessen werden, da im Messkreis vorhandene Spannungen das Ergebnis verfälschen. Bei Messungen von sehr kleinen Widerstandswerten kann der Leitungswiderstand der Messleitung vom Messergebnis subtrahiert werden (OFFSET Betriebsart). Das HM8012 Multimeter hat bei Widerstandsmessungen den OFFSET-Wert der mitgelieferten Messleitung HZ15 gespeichert. Bei Mes sungen von sehr großen W iderstan dswerten soll d as Messobje kt so nahe wie mö glich an die Eingangsbuchsen herangeführ t werden, oder man benützt zur Messung ein abgeschirmtes Kabel, wobei der Schirm auf Masse liegen soll.

und

zu beginnen und von dort aus in einen Bereich mit optimaler Anzeige umzuschalten. Bei einer Störung des HM8012 ist erst die Störursache zu beseitigen. Erst dann sind weitere Messungen vorzunehmen.

Crestfaktor

Für die Beurteilung komplexer oder verzerrter Signale ist die Ermittlung des echten Effektiv wertes erforderlich. Das Digitalmultimeter HM8012 ermöglicht Wechselgrößenmes sungen mit Anzeige des echten Effek tivwer tes (TRM S =Tru e Root Mean Square) oder einer gleichspannugs-überlagerten Wechselgröße (AC+DC). Für die Interpretation der Mess werte und B eurteilun g der Genauigkei t ist der echte Effekti vwert ein e wichtige Größe. Er ist deniert als das Verhältnis von Signalspi tzenspannung zum Effektivwert des Signals.

Crestfaktor = CF = U

Er ist ei n Maß für den dy namischen Ein gangsspan nungsbereich eines Wechselgrößenwandlers und drückt die Fähigkeit aus, Messsignale mit großem Spitzenwert zu verar beiten, ohne dass der Wandler in den Sättigungsbereich kommt. Der Crestfaktor des HM8012 reicht von 1 bis 7 (für Messfehler <1%) und ist abhängig von der Höhe des Effektivwertes des zu messenden Signals. Am Messbereichsende ist der Crestfaktor noch max. 3,5; d.h. er beträgt max. 7 in der Mitte des jeweiligen Messbereiches. Bei Signalen mit darüber hinaus gehendem Crestfaktor ist die Anzeigegenauigkeit herabgesetzt. Um eine Sättigung der Eingangsstufe zu verhindern, darf der Eingangs spitzen spannungswert den Bereichsendwert x 3 nicht überschreiten oder maxim al 850 V

s/Ueff

betragen.

Schutz gegen Überlastung

Alle Messbereiche des HM8012 sind gegen Überlastung gesichert (siehe technische Daten). Allgemein gilt: Bei Messungen unbekannter Größen ist immer zuerst im gr ößten Messbereich

Änderungen vorbehalten

Zusätzlicher Fehler durch hohen Crestfaktor Fehler ± (% v. Messwer t) CF 1-2 2-3 3-4 4-5 5-6 % 0.05 0.15 0.3 0.4 0.5

Funktionen

Die Anzeigegenauigkeit hängt unter anderem von der Ban dbreite des RM S-Wandler s ab. Messun gen komplexer Signale werden kaum beeinflusst, wenn nicht wesentliche harmonische Komponenten des Me sssignal s außerhal b der Wandlerb andbreite von 100 kHz (–3dB) liegen.

Eine weitere Einussgröße auf die Messgenauig-

keit ist das Tastverhältnis des Messsignals. Der Crestfaktor steht dazu in folgender Beziehung:

T = Periodendauer; t = Pulsbreite U = Pulsamplitude

So hat z. B. der abgebildete Kurvenzug bei einem Tastverhältnis von 1% einen Crestfaktor von 10. Die in der Abbildung angegebene Genauigkeit gilt für einen solchen Kurvenverlauf bei konstanter Impulsspan nung von 1 Volt. Die minimale Pulsdauerzeit sollte 10 µs nicht unterschreiten.

Diodentest

Diese Messfunktion wird mit den Tasten 

oder  gewählt. Bei Halbleitermessungen erfolgt der Anschluss des Messobjektes zwischen COM-Buchse

Verbindungen zum Prüing getrennt werden. Es

können Spannungen bis zu 5 V gemessen werden. Die maximale Spannung im offenen Zustand beträgt 10 V. Der vom Instrument bereitgestellte Mess-Strom ist konstant 1 mA.

Liegt der Kathodenanschluss der Dio de an Masse (COM-Buchse tung betrieben. Liegt der Anodenanschluss der Diode an Masse, wird diese in Sperrichtung betrieben. Bei Messungen an Zenerdioden ist die Anode auf Massepotential zu legen.

Bei empndlichen Halbleitern ist Vorsicht geboten. Bei dieser Messfunktion sind alle Tasten inaktiv, außer den folgenden:  HOLD/OFFSET

und V/Ω/T°/dB-Buchse

), wird diese in Durchlassrich-

,  und

Temperaturmessungen

Diese M essfunktion (°C oder ° F) wird mit de r Taste

oder  gewählt. Bei Temperaturmes-



sungen erfolgt der Anschluss des Messfühlers zwischen COM-Buchse

. Die Temperatursonde muss dem Typ PT100 (Standard EN60751) entsprechen. Der Gebrauch einer anderen Sonde kann durch einen unterschiedlichen Leitungswider stand zu zusätzlichen Messfehlern führen. Bei dieser Mes sfunktion sind alle Tasten inaktiv, außer den folgenden: 

und HOLD/OFFSET .



Nach dem Einschalten der Temperaturmessfunktion wird automatisch der Zuleitungswiderstandswert der Temperatursonde berücksichtigt (kompensiert). Durch gleichzeitiges Drücken der Tasten OFFSET nach dem Einschalten des Instruments, wird der eingetragene Kompensationswert der Zuleitung gelöscht und auf Null gesetz t. In jedem Falle k ann eine Kompensierung erfolgen, indem man mit Hilfe der OFFSET-Funktion die Initial-Temperatur der Sonde auf 0 °C setzt.

un d V/Ω/T°/dB-Buchse

und BEEP

Dezibelmessung

Diese Messfunktion wird mit der Taste  oder

gewählt. Bei Dezibelmessungen erfolgt



der Anschluss des Messobjektes zwischen COMBuchse ist ausgelegt für die Messung von Gleich- oder Wechselspannungen in dB.

Der 0 dB-Referenzpegel ist deniert für 1 mW

Leistung bei einem Bezugswiderstand von 600 Ω. Das entspr icht einer Spa nnung von 0.7746 V. Der Anzeigeumfang reicht von –78 dBm bis

59.8 dBm. In einem 50 Ω-System beträgt die Bezugsspannung bei 1 mW Leistung 0.2236 V. In einem 75 Ω-System beträgt die Bezugsspannung bei 1 mW Leistung 0.2739 V. Wird an 50 Ω-Systemen gemessen, ist zum Messwert 10.8 dB zu addieren. Wird an 75 Ω -Sy- stemen gemessen, ist zum Messwert 9 dB zu addieren gemäß der Beziehung:

R= Bezugswiderstand in Ω ; P0 = 1 mW; V0 in V

Vorzeichenbeachtung: Ist der Messwert –12 dB, entspricht das einem Wert bei 50 Ω von: –12 dB +10.8 dB = –1,2 dB

un d V/Ω/T°/dB-Buchse . D as HM8012

Änderungen vorbehalten

Fernsteuerung

Über die frontseitig angebrachte Buchse am HM8012 erfolgt die serielle Kommunikation mit einem PC. Folgende drei Leitun gen werden benötigt: R xD (Receive Da ta), TxD (Transmit Da ta), SGnd (Signal Ground). Die Signalspannungen müssen dabei zwischen ±15 V max., ±3 V min. liegen.

Die Konguration der bidirektionalen, asynchronen Schnittstelle ist: 4 800 Baud, 8 Bits, keine Parität, ein Stop Bit. Das Synchronisations-Protokoll ist XON/XOFF (halb Duplex). Jeder Befehl besteht aus zwei ASCII-Code Zeichen, gefolgt von 13 (symbolisiert als <CR> in ASCII) oder zwei Zeichen 13 und 10 (symbolisiert als <CR> <LF> in ASCII), während das <LF> Zeichen beim Empfang ignoriert wird. Der interne Instrumenten-Buffer beinhaltet nur drei Zeichen und es kann nur immer ein Befehl gesen-det werden. Nach Erhalt von Terminator <CR>, sendet das Instrument das Zeichen 19 (<DC3> ASCII) zum Befehls-Abschluss. Ist das Instrument erneut bereit Befehle zu empfangen, sendet es das Zeichen 17 (<DC1> ASCII). Die Be- fehle sind in 5 Gruppen unterteilt:

Messart-Befehle

Die folgenden Befehle legen die Messart fest und

entsprechen der Einstellung mit der FUNCTION

Tas te.

VO<CR> Spannungsmessung (VOLT)

AM<CR> Strommessung (A)

MA<CR> Strommessung (mA)

OH<CR> Widerstandsmessung

DI<CR> Diodentest

TC<CR> Temperaturmessung in °C

TF<CR> Temperaturmessung in °F

DB<CR> dB-Messung

Zu diesen Befehlen gibt es keine korrespondie-

rende Fehlernachricht, da das Instrument zu jeder

Zeit in einer dieser Betriebszustände geschaltet

werden kann.

Modus-Befehle

Die folgenden Befehle entsprechen den Einstel-

lungen mit den „Mode”-Tasten AC/DC und BEEP.

DC<CR> schaltet in den DC Modus

AC<CR> schaltet in den AC Modus

AD<CR> schaltet in den AC+DC Modus

BY<CR> aktiviert den akustischen Signalgeber

Änderungen vorbehalten

BN<CR> deaktiviert den akustischen Signal-

geber Ist der aufgerufene Modus mit der aktuellen Messfunktion nicht kompatibel (z.B. Senden des AC-Befehls während das Instrument in der Widerstands-Messart arbeitet), generiert das Instrument einen Warnton. Zusätzlich wird der Fehlerindikator gesetzt. (siehe Befehl E?).

Bereichswahl-Befehle

Die folgenden Befehle legen die Messbereiche fest und entsprechen der Einstellung mit der RANGE Taste. AY<CR> schaltet in die automatische Be-

reichswahl AN<CR> schaltet in die manuelle Bereichs-

wahl R+ <CR> schaltet zum nächst höheren Bereich R– <CR> schaltet zum nächst niedrigeren

Bereich Wenn es nicht möglich ist, den Messbereich zu wechseln oder den AUTO-Bereich ein- oder auszuschalten, generiert das Instrument einen Warnton und der Fehler-Indikator wird gesetzt (s. Befehl E?).

Display-Befehle

Die folgenden Befehle entsprechen der HOLD/ OFFSET Taste. HD<CR> schaltet in den HOLD Modus O1 <CR> schaltet in den OFFSET Modus (Sin-

gle) O0<CR> schaltet in den NORMAL Modus L0<CR> verriegelt die Bedienungselemente

der Frontplatte. Bei Betätigung zeigt

das Display die Fehlernachricht “rtE-

On” L1<CR> entriegelt die Bedienungselemente Der NORMAL Modus entspricht einer Messwertanzeige ohne Offset-Wert und ohne HOLD-Modus. Entsprechend der manuellen Bedienung ist es nicht möglich in den OFFSET Modus zu schalten, ohne vorher den HOLD Modus eingeschaltet zu haben. Somit wird der HOLD-Wert zum OFFSET-Wert.

Folgende Sequenzen sind möglich: NORMAL (HD) → HOLD (O1) → OFFSET (HD) → OFFSET + HOLD (O0) → NORMAL

Mit dem Befehl O0 (NORMAL) k ann jederzeit in den NORMAL Modus ge schaltet werden. Bei manueller Bedienung ist dieser Vorgang nicht möglich.

Fernsteuerung

Status Befehle

Mit diesen Befehlen wird der jeweilige Status des Instruments abgefragt. Jeder vom Instrument gesendete ASCII-String ist mit < CR> abgeschlossen.

I? <CR>

Anfrage der Geräteinformation mit der Nach-

richt: HAMEG, HM8012,,V1.03<CR> (Hersteller, Typenbezeichnung, Software-

Version / Firmware).

F? <CR>

Anfrage der aktuellen Messfunktion. Das

Instrument sendet eine der folgenden Nach

richten: VOLT<CR> AMP<CR> MAMP<CR> OHM<CR> DIODE<CR> TDGC<CR> TDGF<CR> DB<CR>

M? <CR>

Anfrage der aktuellen Betriebsart. Das Instru-

ment sendet eine der folgenden Nachrichten: AC BEEP-ON <CR> AC BEEP-OFF <CR> DC BEEP-ON <CR> DC BEEP-OFF <CR> AC+DC BEEP-ON <CR> AC+DC BEEP OFF < CR> BEEP ON < CR> BEEP OFF <CR> Die ersten sechs Nachrichten erhält man bei

Spannungs- bzw. Strommessung, die letzten

zwei Nachrichten bei den restlichen Mess-

funktionen.

D? <CR>

Anfrage der aktuellen Display-Option. Das

Instrument sendet eine der folgenden Nach-

richten: HOLD<CR> REF<CR> HOLD+REF<CR> NORMAL<CR> Der REF String entspricht der OFFSET-

Betriebsart. Der NORMAL String zeigt an,

dass das Display weder im HOLD- noch im

OFFSET- Modus ist.

R? <CR>

Anfrage des aktuellen Messbereichs. Das

Instrument sendet eine der folgenden Nach-

richten:

NUM<CR> NUM AUTO<CR> Das NUM-Feld zeigt die Messbereichsnum-

mer des aktuellen Messbereichs. Ist die automatische Bereichswahl eingeschaltet, folgt der AUTO String. Die Messbereichsnummern

beziehen sich auf die folgenden Messbereiche: (1 - > 0.5 V, 0.5kΩ, 500 µA, T°C, T°F) (2 - > 5 V, 5 kΩ, 5 mA, Diode) (3 - > 50 V, 50 kΩ, 50 mA) (4 - > 500 V, 500 kΩ, 500 mA) (5 - > 1000 V, 5 MΩ) (6 - > 50 MΩ, 10 A)

P? <CR>

Anfrage über die kompletten Instrumenten-

Einstellungen. Das Instrument sendet die

folgende Nachricht: String_F, Str ing_M, String _R, Str ing_D

<CR> String_F ist eine der gesendeten Nachrichten

gesendet durch Befehl F? String_M ist eine der gesendeten Nachrichten

gesendet durch Befehl M? String_R ist eine der gesendeten Nachrichten

gesendet durch Befehl R? String_D ist eine der gesendeten Nachrichten

gesendet durch Befehl D?

S? <CR>

A nfrage zum Senden des ak tuellen Messwer-

tes. Das Instrument sendet eine Nachricht in

der Form: NUM UNIT <CR> NUM repräsentiert das Ziffernfeld im IEEE

NR2 Format (5 Digits und ein Dezimalpunkt).

Die Digits entsprechen der digitalen Anzeige

des Instruments. UNIT repr äsentiert die Maß-

einheit. Die möglichen Werte entsprechen den

angezeigten Werten.

E? <CR>

Anfrage über den Status des Fehler-Indika-

tors. Das Instrument sendet die Nachrich-

ten: O<CR> wenn der oder die vorherig empfan-

genen Befehle keinen Fehler auslösten. 1<CR> wenn der oder die vorherig empfange-

nen Befehle einen Fehler auslösten.

Bei Gebr auch dieses Befehls wird der Fehler-

Indikator auf Null gesetzt. Folgen einem

fehlerhaften Befehl gültige Befehle, bleibt

der Fehler-Indikator gesetzt solange, bis er

ausgelesen wird.

Änderungen vorbehalten

Funktionstest

Allgemein

Ein Abgleich ist nur dann sinnvoll, wenn die angegebenen Messmittel oder entsprechend genaue Äquivalenzgeräte vorhanden sind. Vor Beginn des Funktionstests oder eines Abgleichs muss das Gerät seine Betriebstemperatur erreicht haben. Dazu sollte es mindestens 1 Std. lang im Grundgerät HM8001-2 betrieben worden sein.

Alle angegebenen Spezikationen beziehen sich

auf eine Umgebungstemperatur von 23 °C ±1°C. Vor dem Öffnen des Gerätes sind die Hinweise in den Kap iteln Sicher heit, Garantie und War tung zu beachten. Wir empfehlen für Test- und Einstellarbeiten am Gerät den Adaptereinschub HZ809 zu verwenden. Für die Verbindungen zwischen Messmittel und den abzugleichenden Geräten sollte abgeschirmtes Kabel verwendet werden,

um unerwünschte Beeinussungen der Mess-

Signale von außen zu vermeiden.

Verwendete Messgeräte und Messmittel

Kalibrator AC/DC: Fluke 5101B / Fluke 5700A / Rotek 600 oder äquivalent

Me sswi der ständ e: 5 k Ω, 5 0 kΩ , 5 0 0 k Ω 0, 01% S102

J von Vishay oder äquivalent

Messwiderstände: 500 kΩ, 5MΩ 0,02%, CNS020

von Vishay oder äquivalent.

b) AC Spannungsbereiche Nr. Bereich Referenz Anzeige- (+23 °C) grenzen

1 500 mV 250 mV (1) 248,65 - 251,35 (2) 247,15 - 252,85 2 5 V 2,5 V (1) 2.4865 - 2.5135 (2) 2,4715 - 2,5285 3 50 V 25 V (1) 24,865 - 25,135 (2) 24,715 - 25,285 4 500 V 250 V (3) 248,65 - 251,35 (4) 247,15 - 252,85 5 600 V 550 V (3) 547,3 - 552,6 (4) 544,0 - 555,9

(1) = 40 Hz to 5 kHz (2) = 20 Hz to 20 kHz (3) = 40 Hz to 1 kHz (4) = 20 Hz to 1 kHz

c) DC Strombereiche Nr. Bereich Referenz Anzeige-

(+23 °C) grenzen

1 500 µA 250.00 µA 249.48 - 250.52 2 5 mA 2.5000 mA 2.4948 - 2.5052 3 50 mA 25.000 mA 24.948 - 25.052 4 500 mA 250.00 mA 249.48 - 250.52 5 10 A 1.800 A 1.794 - 1.806

Testverfahren

Ist einer der angegebenen Kalibratoren oder sind entsprechend genaue Normale vorhanden, so sind alle Messbereiche des HM8012 an Hand der in den folgenden Tabellen angegebenen Grenzwerte überprüfbar. Ein Neuabgleich sollte jedoch nur durchgeführt werden, wenn ein entsprechend genauer Kalibrator vorhanden ist. Zu beachten ist, dass vor jeder Messbereichsumschaltung das am HM8012 anliegende Signal

keine unzulässige Beanspruchung des Prüings

darstellt.

a) DC Spannungsbereiche Nr. Bereich Referenz Anzeige- (+23 °C) grenzen

1 500 mV 250.00 mV 249,85 - 250,15 2 5 V 2.50 V 2,4986 - 2,5014 3 50 V 25.00 V 24,985 - 25,015 4 500 V 250.00 V 249,86 - 250,14 5 600 V 550.00 V 549,7 - 550,3

Änderungen vorbehalten

d) AC Strombereiche (f = 400 Hz) Nr. Bereich Referenz Anzeige-

(+23 °C) grenzen 1 500 µA 250.00 µA 247.9 - 252.1 2 5 mA 2.5000 mA 2.479 - 2.521 3 50 mA 25.000 mA 24.79 - 25.21 4 500 mA 250.00 mA 247.9 - 252.1 5 10 A 1.800 A 1.775 - 1.825

e) Widerstandsbereiche Nr. Bereich Referenz Anzeige- (+23 °C) grenzen

1 500 Ω 200.00 Ω 199.83 - 200.17 2 5 kΩ 2.0000 kΩ 1.9989 - 2.0011 3 50 kΩ 20.000 kΩ 19.989 - 20.011 4 500 kΩ 200.00 kΩ 199.89 - 200.11 5 5 MΩ 2.0000 MΩ 1.9939 - 2.0061 6 50 MΩ 20.000 MΩ 19.393 - 20.061

WDM8012 Software

Die auf einer CD-ROM mitgelieferte Steuerund Applikations-Software WDM8012 ist unter Windows lauffähig. Alle Funktionen des Multimeters HM8012 können über die serielle Standardschnitt stelle von einem PC gesteuert werden.

Die WDM8012 Software generiert ein virtuelles Instrument mit dem alle Messfunktionen wie im reellen Betrieb ausgeführt werden können. Jede Instrumenteneinstellung kann gespeichert und entsprechend wieder aufgerufen werden.

und Excel® (Applikations-Software)

WDM8012 Software

Nach der Konguration des Instrumentes, kann

ein Messzyklus gestartet und die Messwerte für eine spätere Analyse gespeichert werden.

Weiterhin ermöglicht die Software die Eingabe von Gre nzwerten und die Anzeige der Ab weichung der gemessenen Werte. Um die Integration in vorhandene Applikations-S oftw are zu erleichtern, verfügt das Modul über einen DDE-Schnittstelle.

Eine unter Excel

lauffähige Anwendungssoftware ermöglicht die automatische Aufzeichnung von Messkurven über einen einstellbaren Zeitbereich.

Änderungen vorbehalten

General information regarding the CE marking

DECLARATION OF CONFORMITY

HAMEG Instruments GmbH Industriestraße 6 D-63533 Mainhausen

The HAMEG Instruments GmbH herewith declares conformity of the product

Product name: Programmable Multimeter Typ e: HM8012 with: Mainframe HM8001

complies with the provisions of the Directive of the Council of the European Union on the approximation of the laws of the Member States

z relating to electrical equipment for use

within dened voltage limits (2006/95/EC)

[LVD]

z relating to electromagnetic compatibility

(2004/108/EC) [EMCD]

z relating to restriction of the use of

hazardous substances in electrical and electronic equipment (2011/65/EC) [RoHS].

Conformity with LVD and EMCD is proven by compliance with the following standards:

EN 61010-1: 04/ 2015 EN 61326-1: 07/2013 EN 55011: 11/2014 EN 61000-4-2: 12/2009 EN 61000-4-3: 04/2011 EN 61000-4-4: 04/2013 EN 61000-4-5: 03/2015 EN 61000-4-6: 08/2014 EN 61000-4-11: 02/2005

For the assessment of electromagnetic compatibility, the limits of radio interference for Class B equipment as well as the immunity to interference for operation in industry have been used as a basis.

Date 8.6.2015

Signature

HAMEG instruments fulll the regulations of the

EMC directive. The conformity test made by HAMEG is based on the actual generic and product standards. In cases where different limit values are applicable, HAMEG applies the strictest standard. For emission the limits for residential, commercial and light industry are applied. Regarding the immunity (susceptibility) the limits for industrial environment have been used.

The measuring and data lines of the instrument

have much inuence on emission and immunity

and therefore on meeting the acceptance limits. For different applications the lines and/or cables used may be different. For measurement operation the following hints and conditions regarding emission and immunity should be observed:

1. Data cables

For the connection between instruments resp. their interfaces and external devices, (computer,

printer etc.) sufciently screened cables must

be used.

Maximum cable length of data lines must not exceed 3 m. The manual may specify shorter lengths. If several interface connectors are provided only one of them may be used at any time.

Basically interconnections must have a double screening. For IEEE-bus purposes the double screened cable HZ72 from HAMEG is suitable.

2. Signal cables

Basically test leads for signal interconnection between test point and instrument should be as short as possible. Without instruction in the manual for a shorter length, signal lines must be less than 3 meters long.

Signal lines must be screened (coaxial cable RG58/U). A proper ground connection is required. In combination with signal generators double screened cables (RG223/U, RG214/U) must be used.

Holger Asmussen General Manager

Subject to change without notice

3. Inuence on measuring instruments.

In the presence of strong high frequency electric

General information regarding the CE marking

or magnetic elds, even with careful setup of the measuring equipment an inuence can not be

excluded.

Content

This will not cause damage or put the instrument out of operation. Small deviations of the measuring value (reading) exceeding the instrument‘s

specications may result from such conditions

in some cases.

HAMEG Instruments GmbH

Deutsch 2

English

General information regarding

the CE marking 18

4¾-Digit Programmable Multimeter HM8012 20

Specications 21

Important hints 22

Safety 22 Operating conditions 22 Warranty and Repair 22 Maintenance 23 Operation of the module 23

Control-Elements 24

Functions 26

Mode selection 26 Range selection 26 Measurement value display 26 Measurement inputs 26 Voltage measurements 27 Input impedance in the DC range 27 Current measurement 27 AC voltage measurement 27 Resistance measurements 28 Protection against overloads 28 Crest factor 28 Diode test 28 Temperature measurements 29 Decibel measurements 29

Remote control 29

Function commands 30 Mode commands 30

Range modication commands 30

Display type commands 30 Status commands 30

Function Test 32

Measurement equipment used 32

WDM8012 SOFTWARE 33

Subject to change without notice

HM8012

inklusive

4¾-Digit–programmable Multimeter

HM8012

4¾-Digit Programmable Multimeter HM8012

WDM8012 Software (incl. delivery)

HZ15 PVC Test Leads

Mainframe HM8001-2

Subject to change without notice

4¾ digit display with 50,000 counts

Basic accuracy 0.05%

Automatic and manual range selection

Max. resolution 10µV, 0.01dBm, 10nA, 10mΩ, 0.1°C/°F

Offset function/relative value measurement in

basicmeasurement functions

Input impedance ›1GΩ (0.5V and 5V DC range)

RS-232 interface

PC software for control and data logging

Mainframe HM8001-2 required for operation

Specifications

SPECIFICATIONS

valid at 23 deg. C after a 30 minute warm-up period

DC voltages

Measurement ranges: 5 00 mV, 5 V, 50 V, 5 00 V, 6 00 V

Resolution: Accuracy:

5 V, 500 V, 600 V: ±(0.05% of rdg. 500 mV, 50 V: ± (0.05% of rdg.1) + 0.004% of fs.2)) Overload protection: V/

/T °/dB/ against COM and to chassis:

850 Vp at max.60 Hz or 600 V

Low against chassis: 250 V

Input resistance:

50 V, 500 V, 6 00 V: 10 MΩ II 90 pF 500 mV, 5 V: >1 GΩ II 90 pF Input current: 10 A

CMRR3): ≥100 dB (50/60 Hz ± 0.5%) SMRR4) ≥ 60 dB (50/60 Hz ± 0.5%)

dB Mode

Accuracy: ±(0,02 dB + 2 digits) (display > –3 8,7 dB m) Resolution: 0.01 dB above 18% of fs.

DC current

Measurement ranges: 500 µ A, 5 m A, 5 0 mA , 5 00 mA , 10 A

Resolution: 10 nA, 10 0 nA , 1 µ A, 10 µ A, 1 m A Accuracy:

0,5 – 500mA: ±(0.2% of rdg.1) + 0.004% of fs.2)), 10 A : ±( 0.3 %

Voltage drop:

10 A range: 0.2 V max. 500 mA range: 2.5 V max. other ranges: 0.7 V max.

AC voltage

Measurement ranges: 50 0 mV, 5 V, 50 V, 5 00 V, 60 0 V

Resolution: 10µV, 100 µV, 1 mV, 10 mV, 10 0 mV Accuracy 0,5-50 V:

40 Hz - 5 kHz: ± (0.4% of rdg.1) + 0.07% of fs.2)) 20 Hz - 20 kHz: ± (1% of rdg.1) + 0.07% of fs.2))

500 V and 600 V:

40 Hz - 1 kHz: ± (0.4% of rdg.1) + 0.07% of fs.2)) 20 Hz - 1 kHz: ± (1% of rdg.1) + 0.07% of fs. Overload protection: V/

/T °/dB/ against COM and to chassis:

850 Vs at max.60 Hz or 600 V Low against chassis: 250 V Input impedance AC mode: 1 MΩ II 90p F AC + DC mode: 10 MΩ II 90p F

Bandwidth at -3 dB: 80 kH z ty pic al dB Mode: 2 0 Hz - 2 0 kHz

Accuracy (–23.8 - 59.8 dBm): ± 0.2 dB m Resolution: 0.0 1 dB abo ve 9 mV CMRR3): ≥ 60 dB (50/60 Hz ± 0.5%)

Crest factor: 7 max.

AC current

Measurement ranges: 500 µ A, 5 m A, 5 0 mA , 5 00 mA , 10 A

Resolution: 10 nA, 10 0 nA , 1 µ A, 10 µ A, 1 m A

10 µV, 100 µV, 1 mV, 10 mV, 100 mV

+0.002% of fs.2))

of fs.2))

.2)

)

at max. 60 Hz or 250 V

rms

of rdg.

+ 0.004%

at max. 60 Hz or 250 V

eff

Accuracy:

0.5-500 mA: ±(0.7% of rdg.1) +0.07% of fs.2)) for 40Hz-5kHz 10A: ± (1% of rdg.1) + 0.07% of fs.2))

AC + DC measurements

Same as AC + 25 Digits

Resistance

Ranges: 500 Resolution: 10 mΩ, 100 mΩ, 1 , 10 Ω, 100 Ω, 1 k

, 5 kΩ, 50 kΩ, 50 0 kΩ, 5 MΩ, 50 M

Accuracy:

500 to 500 kΩ: ±(0.05% of rdg.1)+0.004% of fs.2)+50mΩ) 5 MΩ and 50 MΩ: ±(0.3% of rdg.1)+0.004% of fs.2)) Input protected to max. 300 V

Measurement current

500 – 5 kΩ-range: 1 mA

eff

50 kΩ-range: 100 µA 500 kΩ-range: 10 µA 5 - 50 MΩ-range: 100 nA Measurement voltage: 10 V typical for open inputs, depending on the value of resistance to be measured. Negative polarity of measurement voltage is across common terminal.

Temperature

2-wire resistance measurement with linearization for PT100 sensors as per standard EN60751

Range: –200 °C to +5 00 ° C Resolution: 0.1°C

Measurement current: ca. 1 mA

Display: in °C, °F Accuracy:

–200 °C to +200 °C ± 0.4 °C + 0,0005 x T +200 °C to +500 °C ± 0.5 °C + 0,00 05 x T (T in °C, sensor tolerance not included)

Temperature coefcient

V = 5 00 mV, 5 0 V 30 ppm /° C 6 00 V r ange 80 pp m/ °C other ranges 20 ppm/°C V ~ 60 0 V ra nge 80 ppm /°C other ranges 50 ppm/°C mA a ll r anges 200 p pm/ °C mA- all ranges 30 0 ppm/°C

5 MΩ, 50 MΩ-ranges 200 ppm/°C

other ranges 50 ppm/°C

Miscellaneous

Operating temperature: +5°C ... +40°C Storage temperature: –20°C ... +70°C

Max. relative humidity: 5% ... 80% (without condensation) Power supply (from HM8001-2):

+ 5 V 300 mA ~26 V 140 mA Size (W x H x D): 135 x 68 x 228 mm

(without at 22-pole connector)

Weight: ca. 0.5 kg

rdg. = reading; 3) = Common mode rejection ratio;

fs. = full scale;

Included in delivery: HM8012 Multimeter, Manual, HZ14 Inter face ca ble, HZ15 PVC Tes t Leads, So ftwa reCD. Accessories: HZ10S/R/B Silicone Test Leads,

Specications

HZ812 PT100 Temperature Sensor

Subject to change without notice

Important hints

TRIPLE POWER SUPPLY HM 8040-3

HAMEG

VOLTAGE

CURRENT CURRENTVOLTAGE

FUSE ON/OFF

FUSE

ON/OFF

PUSH LONG

OUTPUT

Important hints

The operator is requested to carefully reading the following instructions and those of the main-

frame HM8001-2, to avoid any operating errors and mistakes and in order to become acquaint with the module.

After unpacking the module, check for any mechanical damage or loose parts inside. Should there be any transportation damage, inform the supplier immediately and do not put the module into operation. This plug-in module is primarily intended for use in conjunction with the Mainframe HM8001-2. When incorporating it into other sys tems, the module should only b e operated with

the specied supply voltages.

Safety

The istrument must be disconnected and secured against unintentional operation if there is any suggestion that safe operation is not possible.

This may occur: – if the instrument shows visible damage, – if the instrument has loose parts. – if the instrument does not function, – after long storage under unfavourable

circumstances (e.g. outdoors or in moist environments),

– after excessive transportation stress (e.g. in

poor packaging).

When removing or replacing the metal case, the instrument must be completely disconnected from the mains supply. If any measurement or calibration procedures are necessary on the opene d-up instru ment, these mu st only be car ried

out by qualied personnel acquainted with the

danger involved.

Symbols marked on equipment

ATTENTION refer to manual.

DANGER High voltage.

Protective ground (earth) terminal.

This instrument has been designed and tested in accor dance with IEC Publication 1010-1, Safety require ments for electric al equipment for measurement, control, and laboratory use. It corresponds as well to the the CENELEC regulations EN 61010-1. All case and chassis p arts are co nnected to the safety earth conductor. Corresponding to Safety Class 1 regulations (three-conductor AC power cable). Without an isolating transformer, the ins trument's po wer cable mus t be plugged into an approved three-contact electrical outlet, which meets International Electrotechnical Commission (IEC) safety standards.

Warning!

Any interruption of the protective conductor

inside or outside the instrument or discon-

nection of the protective earth terminal is likely to render the instrument dangerous.

Intentional interruption is prohibited.

Subject to change without notice

Operating conditions

The ambient temperature range during operation should be between +5 °C and +40 °C and should not exceed –20 °C or +70 °C during transport or storage. The operational position is optional, however, the ventilation holes on the HM8001-2 and on the plug-in modules must not be obstructed.

Warranty and Repair

Our instruments are subject to strict quality control s. Prior to le aving the manu facturin g site, each instr ument underg oes a 10-hour bu rn-in test. This is followed by extensive functional quality testing to examine all operating modes and to guarantee

compliance with the specied technical data. The

testing is performed with testing equipment that is calibrated to national standards. The statutory warranty provisio ns shall be gove rned by the laws

Important hints

of the coun try in whic h the product w as purchas ed. In case of any complaints, please contact your supplier.

The product may only be opened by

authorized and qualied personnel.

Prior to working on the product or before the product is opened, it must

be disconnected from the AC supply

network. Otherwise, personnel will be exposed to the risk of an electric shock.

Any adjustments, replacements of parts, maintenance and repair may be carried out only by authorized technical personnel. Only original parts may be used for replacing par ts relevant to safet y (e.g. power switches, power transformers, fuses). A safety test must always be performed after parts relevant to safety have been replaced (visual inspection, PE conductor test, insulation resistance measurement, leakage current measurement, functional test). This helps ensure the continued safety of the product.

Maintenance

The most impor tant characteristics of the instruments should be per iodically c hecked according to the instructions provided in the sections “Operational check and “Alignment procedcure. To obtain the normal operating temperature, the mainframe with in serted module should b e turned on at least

60 minutes before starting the test. T he specied

alignm ent procedure should be strictly obser ved. When removing the case detach mains/line cord and any other connected cables from case of the mainframe HM8001-2. Remove both screws on

rear panel and, holding case rmly in place, pull

chassis forw ard out of case. When later replacing the case, care should be taken to ensure that

it properly ts under the edges of the front and

rear frames. After removal of the two screws at the rear of the module, both chassis covers can be lif ted. When reclosing the module, car e should be taken that the guides engage cor rectly with the front chassis.

rect mains voltage start of operation consists practically of inserting the module into the right or left opening of the mainframe. The following precautions should be observed:

Before exchanging the module, the mainframe must be switched off. A small circle (o) is now

revealed on the red power button in the front

centre of the mainframe.

If the BNC sockets at the rear panel of the HM80 01-2 u nit were in use before, the BN C cables should be disconnected from the basic unit for safety reasons. Slide in the new module until the end position is reached.

Before being locked in place, the cabinet of the instr ument is not connected to the pr otective earth terminal (banana plug above the mainframe multipoint c onnector). In this case, no test signal must be applied to the input terminals of the module.

Generally, the HM8001-2 set must be turned on and in ful l operating c ondition, before applying any test signal. If a failure of the me asuring equipment is detected, no further measurements should be performed. Before switching off the unit or exchanging a module, the instrument must be disconnected from the test circuit.

Operation of the module

Provided that all hints given in the operating instructions of the HM8001-2 Mainframe were followed especially for the selection of the cor-

Subject to change without notice

Control-Elements

2 3

4 5 6 7 8 9 10 11 12

Control-Elements

DISPLAY (7-segment LED + LED)

The digital displ ay shows the measurement value

with 4¾ digit resolution, in which the largest gure is used up to “5”. It will also display various warning messages. The measurement value will be displayed with decimal points and polarity sign. For DC measurement, a minus sign will

appear in front of the gures when the positive

polarity of the measured value is connected to the COM input

(LED)

Indicator denoting validation of the audible con-

tinuity test signal. When used as an ohmmeter,

the audible signal triggers when the measured

resistance value is less than 0.1% of the range

or 50 counts. For other functions, the indicator

is hidden.

BEEP (pushbutton)

Pushbutton for activating the audible signal.

16 17

14 15

Curr ent in excess of 10 A (ma x. 20 A) mus t not be applied for a period exceeding 30 s, otherwise the internal measurement

resistor thermal device will blow.

mA (safety terminal for 4 mm banana plugs)

Connection (high potential) for DC and AC cur rent measurements up to 500 mA in conjunction with COM input protected.

HOLD (LED)

Indicator denoting that the displayed value has been frozen. The function can be activated using key OFFSET key.

COM (safety terminal for 4 mm bana plugs)

The COM terminal (low potential) is the common connector for all the measurement functions to which the potential close to the ground of the measured quantity will be applied.

(low potential). The input is fuse-

. Deactivation is by pressing the HOLD/

For safety reasons, the voltage across

this ter minal comp ared to the cas e (guard

wire, ground) shall be 250 V at most.

A (safety terminal for 4 mm banana plugs)

Connection (high potential) for DC and AC

current measurements in the 10 A range in con-

junction with the COM input

Subject to change without notice

(low potential).

OFFSET (LED)

Indicator denoting that the displayed value is a relative measurement. The displayed value corresponds to the inpu t value less th e value present

Control-Elements

on the display during initial action on the HOLD/ OFFS ET key

. Acti vate this func tion by means of

a second press on the HOLD/OFFSET key.

V/Ω/T°/dB/

(safety terminal for 4 mm banana plugs) Connection (high potential) for measurements of voltages, resistances, temperatures and diode junctions in conjunction with the COM input (safety terminal).

For safety reasons, the voltage across

this ter minal comp ared to the cas e (guard

wire, ground) shall be 600 V

at most.

HOLD/OFFSET (pushbutton)

Pushbutton for validating the HOLD or OFFSET

functions. Pressing the key the rst time will

free ze the front panel display. The HOLD indicator

then comes on. The AUTO, AC-DC, BEEP, 

and  keys are inoperative.

A second press gi ves access to the relative mode. The value memor ized by the HOLD function is then subtr acted from each measurement before being displayed. The OFFSET indicator

comes on.

A third press will freeze the relative value. The HOLD

and OFFSET indicators come on. A fourth press will delete the HOLD and OFFSET mode.

AUTO (pushbutton)

Pushbutton for switching the AUTO range selection to the MANUAL range selection and vice versa. In MANUAL mode, the choice of range is left to user initiative using the keys 

and  .

Unit display zone (LED)

This zone contains a display of the measurement

units. It also identies the function selected by

pressing the 

or  key.

AC-DC (pushbutton)

This key is used for selecting the measurement mode (DC, rms AC or rms AC + DC). Indicators belo w indicate the mea surement mode:

DC: measurement of DC voltages AC: measurement of RMS AC voltages DC + AC: measurement of RMS AC+DC voltages.

 (pushbutton)

Pushbutton for selecting the next function.

 (pushbutton)

Pushbutton for selecting the previous function. On startup, the unit switches automatically to the DC voltmeter, MANUAL mode function and 600 voltrange.

 (pushbutton)

Pushbutton for changing to lower range. On each

pr ess, th e n ew r an ge is dis pla yed e et ingly on th e

display in code form (L1 for lowest range, L2 for second range, etc.).

 (pushbutton)

Pushbutton for changing to higher range. Each time pressed, the new range will be displayed

eeting ly on the di sp lay in code for m (L1 fo r l owe st

range, L2 for second range, etc.).

RS-232 (DB9)

Female DB9 connector intended for serial communication.

AUTO (LED)

Indicator signalling that the multimeter is in AUTOMATIC mode. In this mode, action on keys  and  is inoperative.

Subject to change without notice

Functions

Beginning in volt range (V) by using the keys

and  you can step through all the mul-



timeter functions one by one, in following order:

– DC or AC voltages. Input on the V/Ω/ T°/dB and

COM connectors.

– The measurement of DC or AC voltages in

decibels (reference 1 mW / 600 Ω ). Input to V/Ω/ T°/dB and COM connectors.

– DC or AC current up to 500 mA. Inputs on mA

and COM connectors.

– DC or AC current, 10 A range. Inputs on the A

and COM connectors.

– Resistors. Inputs V/Ω/T°/dB and COM con-

nectors.

– Temperature in degrees Celsius. Connection

of probe to V/Ω/T°/dB and COM connectors.

– Temperature in degrees Fahrenheit. Connec-

tion of probe to V/Ω/T°/dB and COM connec-

tors.

– Diode test. Inputs on V/Ω/T°/dB and COM

connectors.

On each press, the new function is indicated by a LED corresponding to the unit of the quantit y to be measured. It is possible to move from one function directly to any other function by a successive series of pressings.

Mode selection

For current and voltage modes, the AC-DC key

is used for choosing between DC voltage measurement, AC or AC + DC true rms voltage measurement.

Range selection

In manual mode,  and  keys are used for switching between the various measurement ranges. The measurement ranges are split into decades. Af ter each rang e change, a code ap pears indicating the new range being used. This code is in LX form, where X is a value that may vary from 1 to 6 depending on the range and function and L1 is the lowest range. During measurements of

unknown voltages or currents, rst choose the

highest measurement range, then switch to the range giving the most favorable display.

Subject to change without notice

Change to the higher range is obtained when the value exceeds 51,000 counts. Change to the lower range is obtained when the value drops below 4,900 counts. It is possible to know which rang e has been selected by the unit by tempor arily deactivating the AUTO mode so that the range

indication code appears eetingly.

Measurement value display

Measurement values are represented by 7 segment LED’s display associated with one LED for the negative sign. The maximum value of the 1st

digit is 5; this corresponds to a 4¾ digit display

with a 50,000 counts measurement capacity. A

minus sign appears in front of the gures when,

during DC measurements, the positive polarity of the measured value is on the COM terminal

. With the inputs short-circuited, the display indicates (depending on the measurement range) value zero ±2 digi t. When the range is overrun, the display shows “OFL” and an audible beep is emitted repeatedly if it is selected. For the resistance measurement function, the exceeding of the capacity (>50 MΩ ) generates the “OPEN” message. If the multimeter is not connected to a circuit, the display indicates random values due to the very high inpu t impedance for r anges of 50 0 mV and 5 V.

Measurement inputs

The HM8 012 has four s afety termin als with which, when using appropriate measurement cables (e.g. HZ15), unintended contacts with the measurand are nearly impossible. As a safety measure the measurement cables should be checked periodically for insulation fault s and, when necessar y, be repl aced. The “COM ” terminal the measurement ranges. The potential close to ground of all the measurement quantities should be applied to this terminal. The input mA

is intended only for current measurements,

whereas the input V/Ω/T°/dB

other measurements. Each terminal is appropriate to receive 4 mm banana plugs.

is commo n to all

and

is designed for all

Functions

Voltage measurements

The maximum input voltage of HM8012 is 600 V

when the COM terminal is

to ground potential, i.e. by connecting

HM8012 to the object to be measured,

the sum of the measurement voltage and

that of the COM terminal with respect

to ground shall not exceed 600 V

. In

this case, the maximum voltage value

between the COM terminal and ground

is 250 V

For AC voltages, the true rms value of the input voltage will be measured, and the DC component eliminated in AC mode. If possible, the COM ter-

shall be connected directly to ground or

minal to the point of the measurement circuit having the lowest potential. The 0.5 V and 5 V voltage measurement ranges are protected from input voltages to 300 V protected to 850 V

; all the other ranges are

rms

During measurements on circuits using inductive components, inadmissible high voltages may appear when the circuit is opened. In such cases, take steps to prevent the destruction of HM8012 by inductive voltages.

Input impedance in the DC range

To make the most of the excellent linearity of the measurement system, the input impedance for voltage measurements is very high (1 G some ranges. For instance, this makes possible to perform accurate measurements on ranges of up to ±5 V, even when the internal impedance of the source to be measured is high. For instance, for the 500 mV range, an internal 5 M resistance will induce a maximum error of 150 µV.

) for

source

to 10 A. The AUTO mode is inhibited b ecause ther e is only one range.

The HM8012 should be connected to the circuit whose potential with respect to ground is lowest.

For safety reasons, the COM terminal not exceed 250 V

with respect to ground.

must

Curr ent ranges ar e protected by f use against o verloads. If the fuse blows, the cause of the overload must be eliminated. In case of an open fuse the instr ument has to be sent in for repair. A change of the fuse by the customer is not permitted.

AC voltage measurement

The instrument measures the true rms value of the inpu t voltage with or withou t its DC compo nent. To measure low voltages, or in the event of high noise, it is necessary to use a shielded cable. Take into account the input impedance of the multimeter. It is 1 M AC + DC mode. In addition, there is a s light measurement difference between these t wo modes due to the input circuits. If AC measurements without a DC component are to be made, it is preferable to use the straight AC mode. When th e multimeter is us ed in AUTOMAT IC mode, there can be continuous swinging between two ranges for frequencies above 30 kHz, because of the frequency response difference of the two ranges. After some swings, the instrument goes into MANUAL mode. Measur ing error s can be cause d by an overlo ad of

the measuring ampliers and the A/D conver ter.

For measurements of mixing tensions (posi tive or negative DC voltage overlaid with an alternating voltage) select a measuring range which is not exceeded by the peak value of the alternating voltage – the largest deviation from the reference potential (normally 0 V). That applies also, if only the DC voltage portion is to be measured.

in the AC mode and 10 M in the

Indee d, switchin g to the 50 V range wi ll cause the in put voltage to drop b ecause of the input impedance

of 10 MΩ which can cause the multimeter to switch

to the lower range and so on. After some swings, the instrument goes into MANUAL mode.

Current measurement

For current measurements, the connection of the object to be measured is made across the mA terminal or to the A

terminal for currents of up

A DC voltage of 350 mV is superimposed with a sine signal with an amplitude of 200 mV

). The highest deviation from 0 V amounts

(350 mVp + 200 mVp). For DC and AC+DC

550 mV

measurements the 5 V-range must be selected. AC measurements can be done in the 500 mV range, because then a capacitor in the entrance

suppresses the DC voltage. It is reasonable, rst

to determine the height of the possibly existing alternating voltage with AC measurement. Then switch to DC or AC+DC function and consider the

Subject to change without notice

(400

Functions

alternating voltage height with the measuring range choice.

Resistance measurements

For resistance measurements, connect the object to be meas ured between the COM ter minal

the V/Ω/T°/dB terminal

. There is a DC voltage across the connection terminals. Accordingly, only voltage-free objects need to be measured because the voltages in the measurement circuit will di stort the result. In the c ase of low res istance measur ements, the O FFSET key

can be us ed to compensate, where applicable, for measurement cord resistance. For high resistance measurements, it is advisable to place the resistance to be measured as close as possible to the measurement terminal or to use a shielded measurement cable connected to ground.

and

Protection against overloads

All the HM8012 measurement ranges are protected against various forms of overload. Precise indications are given in the technical characteristics.

In general: during the measurement of unknown quantities, always begin with the highest measurement range and, from then on, switch range s using optimum display. If HM8012 malfunctions,

rst eradicate the cause before going on to make

the following measurement.

The HM8012 crest factor ranges from 1 to 7 (for additional measurement error of <1%) and depends on the magnitude of the rms value of the signal to be measured.

To avoid saturation of the HM8012 input stages, make sure that the input signal peak value does not exceed 3 times the value of the range, or

. At the middle of the measurement range,

850 V

the maximum crest factor is 7. The accuracy of the displayed value depends, among other things, on the rms value converter bandwidth. Complex

signal measurements will barely be inuenced

when there are no harmonic components in the measurement signal placed outside the 100 kHz (–3 dB) bandwidth of the converter.

Additional error due to high crest factor Error ± (% of reading) CF 1-2 2-3 3-4 4-5 5-6 % 0.05 0.15 0.3 0.4 0.5

Another factor influencing the measurement precision is the duty cycle of the measurement signal. The crest factor in this relation becomes:

Crest factor

To evaluate complex or deformed signals, the determination of a true rms value is necessary. The HM8012 digital multimeter will allow the measurement of AC quantities with a display of the true AC or AC + DC value. The crest factor is impor tant data for interpreting measurement

value s and for evalu ating it s accu rac y. It is d ened

as the ratio betw een the peak voltage and the rms value of the signal.

Crest factor = CF = V

It is a measurement of the dynamic input voltage range of the AC converter and expresses the capability of processing measurement signals with a high peak value, without the converter entering into saturation.

Subject to change without notice

p/VRMS

T = period duration, t = pulse duration V = pulse voltage.

Accordingly, a rectangular signal having a duty cycle of 1% has a crest factor of 10. The minimum pulse duration should be approximately 10 µs.

Diode test

Choose the diode test function using  or

key. For diode measurements, connect the



device under test (DUT) between the COM termi-

and the V/Ω/T°/dB terminal. There is

nal

Remote control

a DC voltage across the connection terminals. Accordingly, only voltage-free objects need to be measured because any additional voltages in the measurement path will distort the result. It is preferable to remove, if necessary, any components connected to the semicon ductor for pre cise results. It is possible to measure voltages up to 5 V. T he maximum voltage that the equipment w ill supply is 10 V in an open circuit. If the cathode of the DUT is connected to the ground (COMterminal), the diode operates in its conducting mode. If the anode of the DUT is connected to ground, the diode operates in its reverse mode. For measurements on Zenerdiodes, the anode of the device should be connected to ground. Take care when making measurements on sensitive circuits. The current supplied by HM8012 is 1 mA constant for this function. All keys except

,  and HOLD/OFFSET are inactive



for this function.

Temperature measurements

Choose the temperature measurement function (°C or °F) using  probe i s connected between the COM termin al

and the V/Ω/T°/dB terminal

Temperature measurement requires a temperature probe type PT100 as per standard EN60751. The use of another probe is possible but can generate additional errors due to a different link cable resistance. All keys except  HOLD/OFFSET

After the instrument has been turned-on, the line resistance value of the temperature probe is automatically compensated.

On starting, simultaneously pressing BEEP and OFFSET stance compensation (zero value). In all cases, compensation can be carried out by setting the probe to a temperature of 0 °C and using the OFFSET function.

Note: Measurement of the temperature probe line resistance should be made on the same instrument used for temperature measurements. Only this procedure guarantees the specified measurement error.

,  key. The temperature

,  and

are inactive for this function.

will eliminate probe cable resi-

Decibel measurements

Choose the decibel measurement function using

,  key. For decibel measurements, the



unknown input voltage is connected between the COM terminal

The HM8012 is used for DC or AC voltage measurements in decibels. The 0 dB reference

is dened for 1 mW power in a 600 Ω load., i.e.

a voltage of 0.7746 V. The scale extends from –78 dBm to 59.8 dBm .

In a 50 Ω-system, the reference voltage for 1mW power is 0.2236 V. In a 75 Ω-system, the reference

voltage for 1 mW power is 0.2739 V.

If decibel measurements are made on a 50 Ω- system, add 10.8 dB to the displayed value. If

decibel measurements are made on a 75 Ω-system,

add 9 dB to the displ ayed value. The mathematical relationship is as follows:

R= Reference resistance in ; P0 = 1 mW; V0 in V

Sign consideration: A displayed value of –12 dB

is equivalent in 50 Ω to: –12 dB +10.8 dB = –1.2 dB

and the V/Ω/T°/dB terminal.

Remote control

HM8012 includes a front panel connector for controlling the equipment by means of a pointto-point serial link. There are 3 wires used: RxD (Receive Data), TxD (Transmit data), SGnd (Signal Ground). The signal voltage levels must comply with the following levels (±15 V max., ±3 V min.). The link is of the bi-directional asynchronou s type

with a xed conguration: 4 800 Baud, 8 bits, no

parity, one stop bit. The synchronization protocol

is XON/ XOFF (half duplex) and is also xed.

Each co ntrol must hav e two AS CII code char acters followed by character 13 (symbolized as <CR> in ASCII) or two characte rs 13 and 10 (symbolized as <CR> <LF> in ASCII), while the <LF> character is ignored during reception. The instrument internal buffer includes only three characters, and there is no way of sending

Subject to change without notice

Remote control

more than one command at a time. On reception of terminator <CR>, the equipment sends the character 19 (<DC3> ASCII) to indicate that the dialogue is suspended. As soon as it is possible to resum e dialogue, the in strument sends chara cter 17 (<DC1> ASCII). The commands ar e divided into

ve groups:

Function commands

These commands are used for choosing another magnitude to be measured and corresponding to the choice of FUNCTION key on the front panel. VO<CR> voltage measurement (VOLT) AM<CR> current measurement (A) MA<CR> current measurement (mA) OH<CR> resistance measurement DI<CR> diode test TC<CR> temperature measurement in °C TF<CR> temperature measurement in °F DB<CR> measurement in dB. For these commands, there is no error recovery provided for because it is normally possible to put the instrument in one of these states at any time.

Mode commands

Mode commands correspond to the “MODE” key on the front panel.

DC<CR> switches the instrument to the

DC measuring mode.

AC<CR> switches the instrument to the

AC measuring mode.

AD<CR> switches the instrument to the

AC + DC measuring mode. BY<CR> activates the continuity test beep. BN<CR> deactivates the continuity test beep.

R+ <CR> switches to the next higher range R– <CR> switches to the next lower range.

If it is impossible to activate or deactivate the autoranging the current function (e.g. following the AM command to switch to current measurement the AY command cannot be executed since the measurement is made in a single range for this function) or if it is impossible to change ranges, the instrument will send a beep. In addition, the command error indicator is then set (see command E?).

Display type commands

These correspond to the choice of the HOLD OFFSET key on the front panel. HD<CR> switches the instrument to HOLD O1 <CR> switches the instrument to OFFSET

(Single) O0<CR> switches the instrument to NORMAL L0<CR> locks the front panel. In this case,

pressing a front panel key will cause

the “rtEOn” message to appear. L1<CR> is a way of unlocking the front panel.

The NORMAL type corresponds to a display without a reference (OFFSET ) and without m aintaining (HOLD) the front panel state. In the same way as for the manual contro l, it is impossible to switch to

th e O FFS ET m od e w ith ou t  rst go ing to the HOL D

mode. Indeed, the maintained measurement is used as a reference.

The possible steps are therefore: NORMAL (HD) → HOLD (O1) → OFFSET (HD) → OFFSET + HOLD (O0) → NORMAL

If the requested mode is not compatible with the current function (e.g.: sending the AC command while the instrument is measuring resistances), the instrument will indicate this by a beep in the same way as for the front panel control. In addition, the control error indicator is set (see command E?).

Range modication commands

These correspond to the “RANGE” keys on the front panel.

AY<CR> switches to automatic range change AN<CR> switches to manual range change

Subject to change without notice

Unlike the manual command, it is possible to return directly to the NORMAL mode at any time during command O0.

Status commands

The status commands are used for recovering the status of the instrument. The returned information consists of ASCII character strings, each terminating in a <CR>.

I? <CR> Request for equipment identication

which returns: HAMEG, HM8012, V1.03<CR> I.e.: manufacturer, instrument

Remote control

reference, void and software version (Firmware).

F? <CR> Requests current measurement

function. The instrument returns one

of the following strings: VOLT<CR> AMP<CR> MAMP<CR> OHM<CR> DIODE<CR> TDGC<CR> TDGF<CR> DB<CR>

M? <CR> Requests current measurement

mode. The instrument returns one

the eight following strings: AC BEEP-ON <CR> AC BEEP-OFF <CR> DC BEEP-ON <CR> DC BEEP-OFF<CR> AC+DC BEEP-ON <CR> AC+DC BEEP OFF <CR> BEEP ON <CR> BEEP OFF <CR>

The rst six answers are obtained

in voltage and current functions, the

last ones in the others.

D? <CR> Request for current display option.

The instrument sends back one of the

strings: HOLD<CR> REF<CR> HOLD+REF<CR> NORMAL<CR> The REF string corresponds to the

front panel OFFSET mode. The NOR-

MAL string indicates that the display

is neither on HOLD nor on REF.

R? <CR> Requests for current measurement

range. The instrument returns one of

the following strings: NUM<CR> NUM AUTO< CR> The rst NUM eld represents a di-

gital character indicating the current

range number. Where applicable, a

second eld is displayed indicating

that the automatic range change

mode is active. Note that the range

numbers correspond respectively to:

(1 - > 0.5 V, 0.5kΩ, 500 µA, T°C, T°F) (2 - > 5 V, 5 kΩ, 5 mA, Diode) (3 - > 50 V, 50 kΩ, 50 mA) (4 - > 500 V, 500 kΩ, 500 mA) (5 - > 1000 V, 5 M (6 - > 50 M

)

, 10 A)

P? <CR> This command alone is used for reco-

vering complete parameter settings of the equipment.

The instrument returns:

string_F, string_M, string_R,

string_D <CR>

string_F is one of the responses

returned by command F?

string_M is one of the responses

returned by command M?

string_R is one of the responses

returned by command R?

string_D is one of the responses

returned by command D?

S? <CR> Request to send current measure-

ment. The instrument returns a string

in the shape: NUM UNIT <CR> NUM represents the digital value

eld in IEEE NR2 format (in our case,

ve signicant digits at most with

the presence of a decimal point). The

signicant digits are those of the front

panel display.

UNIT is the eld giving, as suggested

by the name, the unit or a submultip-

le thereof. The possible values are

identical to that of the front panel.

E? <CR> Request for status of command error

indicator. The instrument returns: O<CR> if the command or commands

received previously have not gene-

rated an error,1<CR> if one of the

com-mands received previously has

generated an error. The use of this command resets the

error indicator to 0. Indeed, in the

event of an error, as long as the user

has not requested the status of the

indicator through this command, the

latter will remain set even if other

commands go through without er-

rors.

Subject to change without notice

Function Test

This test should help verif y, at certain intervals, the functions of HM8012 without any great expenditure in measurement instruments. To achieve thermal balance, the module and the basic instrument, in its case, must be energized for at least 60 minutes before the test begins.

Measurement equipment used

Calibrator AC/ DC for instance Fluke 5101B / Fluke 5700A / Rotek 600

Re sis to rs o f 5 kΩ, 50 kΩ, 500 kΩ 0.01% for ins tan ce

model S102 J by Vishay

Resistors 500 kΩ, 5 MΩ 0.02%, for instance models

CNS020 by Vishay.

Test procedure

If one of the indicated calibrators is available or if precision calibrators are appropriate, all the HM8012 measurements ranges can be checked using the following tables which indicate the limit values. Recalibration, however, should only be performed if the appropriate precision calibrator is available. Before any change of ranges, ensure that the signal at HM8012 does not r epresent an unacceptable load of the obje ct under examination. For t he link bet ween the calibrator and HM8012, shielded cables must be used to prevent any unwanted

inuence caused by the measurement signal.

a) DC voltage ranges

No. Range Reference Display limits

(+23 °C) 1 500 mV 250 mV 249.85 - 250.15 2 5 V 2.5 V 2.4986 - 2.5014 3 50 V 25. V 24.985 - 25.015 4 500 V 250 V 249.86 - 250.14

5 600 V 550.00 V 549.7 - 550.3

b) AC voltage ranges

No. Range Reference Display limits

(+23 °C) 1 500 mV 250 mV (1) 248.65 - 251.35 (2) 247.15 - 252.85 2 5 V 2.5 V (1) 2.4865 - 2.5135 (2) 2,4715 - 2.5285 3 50 V 25 V (1) 24.865 - 25.135 (2) 24.715 - 25.285 4 500 V 250 V (3) 248.65 - 251.35

(4) 247.15 - 252.85 5 600 V 550 V (3) 547.3 - 552.6 (4) 544.0 - 555.9

(1) = 40 Hz to 5 kHz (2) = 20 Hz to 20 kHz (3) = 40 Hz to 1 kHz (4) = 20 Hz to 1 kHz.

c) DC current ranges

No. Range Reference Display limits

(+23 °C) 1 500 µA 250.00 µA 249.48 - 250.52 2 5 mA 2.5000 mA 2.4948 - 2.5052 3 50 mA 25.000 mA 24.948 - 25.052 4 500 mA 250.00 mA 249.48 - 250.52

5 10 A 1.800 A 1.794 - 1.806

d) AC current ranges (f = 400 Hz) No. Range Reference Display limits

(+23 °C) 1 500 µA 250.00 µA 247.9 - 252.1 2 5 mA 2.5000 mA 2.479 - 2.521 3 50 mA 25.000 mA 24.79 - 25.21 4 500 mA 250.00 mA 247.9 - 252.1

5 10 A 1.800 A 1.775 - 1.825

e) Resistor ranges

No. Range Reference Display limits

(+23 °C) 1 500 Ω 200.00 Ω 199.83 - 200.17 2 5 kΩ 2.0000 kΩ 1.9989 - 2.0011 3 50 kΩ 20.000 kΩ 19.989 - 20.011 4 500 kΩ 200.00 kΩ 199.89 - 200.11

5 5 MΩ 2.0000 MΩ 1.9939 - 2.0061 6 50 MΩ 20.000 MΩ 19.393 - 20.061

Subject to change without notice

WDM8012 SOFTWARE

A CD-ROM is provided with the HM8012 multimeter, including the user manual, the WDM8012 software running under Windows application software running under Excel

All instrument functions can be controlled by a host computer through serial interface available in standard.

The WDM8012 software is a virtual instrument allowing the command of the instrument and the

readi ng of its cong ur a ti on. Th is one can be sa ved

and recalled later.

, as well as an

WDM8012 Software

When the con gur at io n o f t he instr ument is done ,

a set of measurements can be carried out and saved for future use.

Furthermore, the software can show deviations of the values relative to two predetermined thr esholds. A DDE link is also possible, which make

easier the integration of the instrument in specic

application software.

A software running under Excel

allows automatic drawings of curves, with a programmable delay between successive measurement ranging from 1s to 65 s.

Subject to change without notice

Mühldorfstr. 15, 81671 München, Germany

Phone: +49 89 41 29 - 0

Fax: +49 89 41 29 12 164

E-mail: info@rohde-schwarz.com

Internet: www.rohde-schwarz.com

Customer Support: www.customersupport.rohde-schwarz.com

Service: www.service.rohde-schwarz.com

Subject to change – Data without tolerance limits is not binding.

is a registered trademark of Rohde & Schwarz GmbH & Co. KG.

R&S

Trade names are trademarks of the owners.

5800.4534.02 │ Version 03 │HM8012

Rohde&Schwarz HM8012 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhalt

Multimeter HM8012

Technische Daten

Wichtige Hinweise

Sicherheit

Verwendete Symbole

Gewährleistung und Reparatur

Servicehinweise und Wartung

Betriebsbedingungen

Inbetriebnahme des Moduls

Bedienungselemente

Funktionen

Auswahl der Messfunktionen

Modus-Auswahl

Messwertanzeige

Bereichswahl

Messeingänge

Spannungsmessungen

Eingangswiderstand bei DC-Messung

Strommessungen

Wechselspannungsmessungen

Widerstandsmessungen

Crestfaktor

Schutz gegen Überlastung

Diodentest

Temperaturmessungen

Dezibelmessung

Fernsteuerung

Messart-Befehle

Modus-Befehle

Bereichswahl-Befehle

Display-Befehle

Status Befehle

Funktionstest

WDM8012 Software

Content

4¾-Digit Programmable Multimeter HM8012

Specifications

Important hints

Safety

Operating conditions

Warranty and Repair

Maintenance

Operation of the module

Control-Elements

Functions

Mode selection

Range selection

Measurement value display

Measurement inputs

Voltage measurements

Input impedance in the DC range

AC voltage measurement

Current measurement

Resistance measurements

Protection against overloads

Crest factor

Diode test

Remote control

Temperature measurements

Decibel measurements

Function commands

Mode commands

Display type commands

Status commands

Function Test

Measurement equipment used

WDM8012 SOFTWARE
