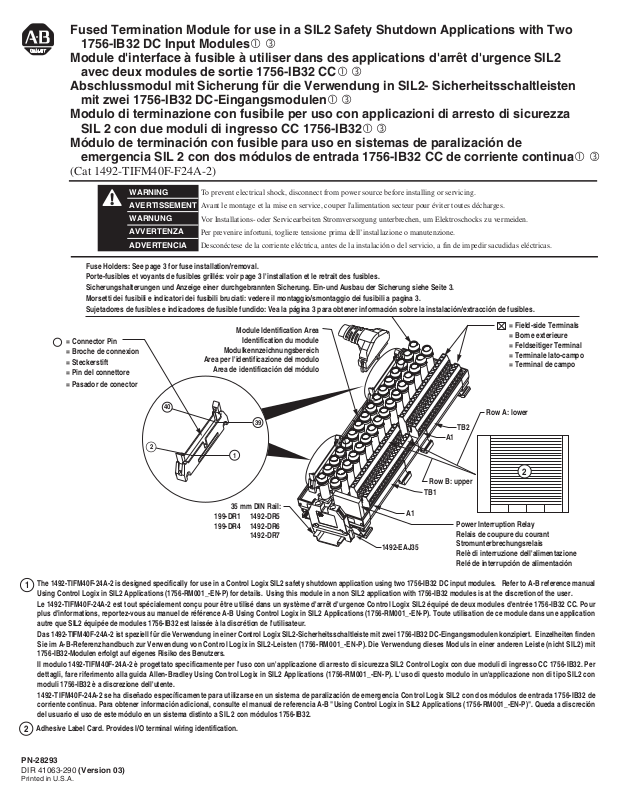

Rockwell Automation 1492-TIFM40F-F24A-2 User Manual

Fused Termination Module for use in a SIL2 Safety Shutdown Applications with Two
1756-IB32 DC Input Modules 
Module d'interface à fusible à utiliser dans des applications d'arrêt d'urgence SIL2
avec deux modules de sortie 1756-IB32 CC 
Abschlussmodul mit Sicherung für die Verwendung in SIL2- Sicherheitsschaltleisten
mit zwei 1756-IB32 DC-Eingangsmodulen 
Modulo di terminazione con fusibile per uso con applicazioni di arresto di sicurezza
SIL 2 con due moduli di ingresso CC 1756-IB32 
Módulo de terminación con fusible para uso en sistemas de paralización de
emergencia SIL 2 con dos módulos de entrada 1756-IB32 CC de corriente continua 

(Cat 1492-TIFM40F-F24A-2)

WARNING
AVERTISSEMENT
WARNUNG
AVVERTENZA
ADVERTENCIA

Fuse Holders: See page 3 for fuse installation/removal.

Porte-fusibles et voyants de fusibles grillés: voir page 3 l'installation et le retrait des fusibles.

Sicherungshalterungen und Anzeige einer durchgebrannten Sicherung. Ein-und Ausbau der Sicherung siehe Seite 3.

Morsetti dei fusibili e indicatori dei fusibili bruciati: vedere il montaggio/smontaggio dei fusibili a pagina 3.

Sujetadores de fusibles e indicadores de fusible fundido: Vea la página 3 para obtener información sobre la instalación/extracción de fusibles.

= Connector Pin

= Broche de connexion

= Steckerstift

= Pin del connettore

= Pasador de conector

40

2

To prevent electrical shock, disconnect from power source before installing or servicing.

Avant le montage et la mise en service, couper l'alimentation secteur pour éviter toutes décharges.

Vor Installations- oder Servicearbeiten Stromversorgung unterbrechen, um Elektroschocks zu vermeiden.

Per prevenire infortuni, togliere tensione prima dell’installazione o manutenzione.

Desconéctese de la corriente eléctrica, antes de la instalación o del servicio, a fin de impedir sacudidas eléctricas.

Module Identification Area

Identification du module

Modulkennzeichnungsbereich

Area per l'identificazione del modulo

Area de identificación del módulo

39

1

TB1

35 mm DIN Rail:
199-DR1
199-DR4

1492-DR5
1492-DR6
1492-DR7

A1

1492-EAJ35

Row A: lower

TB2

A1

Row B: upper

Power Interruption Relay
Relais de coupure du courant
Stromunterbrechungsrelais
Relè di interruzione dell'alimentazione
Relé de interrupción de alimentación

= Field-side Terminals
= Borne exterieure
= Feldseitiger Terminal
= Terminale lato-campo
= Terminal de campo

2

The 1492-TIFM40F-24A-2 is designed specifically for use in a Control Logix SIL2 safety shutdown application using two 1756-IB32 DC input modules. Refer to A-B reference manual

1

Using Control Logix in SIL2 Applications (1756-RM001_-EN-P) for details. Using this module in a non SIL2 application with 1756-IB32 modules is at the discretion of the user.

Le 1492-TIFM40F-24A-2 est tout spécialement conçu pour être utilisé dans un système d'arrêt d'urgence Control Logix SIL2 équipé de deux modules d'entrée 1756-IB32 CC. Pour
plus d'informations, reportez-vous au manuel de référence A-B Using Control Logix in SIL2 Applications (1756-RM001_-EN-P). Toute utilisation de ce module dans une application
autre que SIL2 équipée de modules 1756-IB32 est laissée à la discrétion de l'utilisateur.

Das 1492-TIFM40F-24A-2 ist speziell für die Verwendung in einer Control Logix SIL2-Sicherheitsschaltleiste mit zwei 1756-IB32 DC-Eingangsmodulen konzipiert. Einzelheiten finden
Sie im A-B-Referenzhandbuch zur Verwendung von Control Logix in SIL2-Leisten (1756-RM001_-EN-P). Die Verwendung dieses Moduls in einer anderen Leiste (nicht SIL2) mit
1756-IB32-Modulen erfolgt auf eigenes Risiko des Benutzers.

Il modulo 1492-TIFM40F-24A-2 è progettato specificamente per l'uso con un'applicazione di arresto di sicurezza SIL2 Control Logix con due moduli di ingresso CC 1756-IB32. Per
dettagli, fare riferimento alla guida Allen-Bradley Using Control Logix in SIL2 Applications (1756-RM001_-EN-P). L'uso di questo modulo in un'applicazione non di tipo SIL2 con
moduli 1756-IB32 è a discrezione dell'utente.

1492-TIFM40F-24A-2 se ha diseñado específicamente para utilizarse en un sistema de paralización de emergencia Control Logix SIL2 con dos módulos de entrada 1756-IB32 de
corriente continua. Para obtener información adicional, consulte el manual de referencia A-B "Using Control Logix in SIL2 Applications (1756-RM001_-EN-P)". Queda a discreción
del usuario el uso de este módulo en un sistema distinto a SIL 2 con módulos 1756-IB32.

Adhesive Label Card. Provides I/O terminal wiring identification.

2

PN-28293

DIR 41063-290 (Version 03)

Printed in U.S.A.

Module Installation
Montage
Installation
Montaggio
Instalación

1492-N90

3.5 - 4.5 lb-in
(0.38 - 0.50 Nm)

3

Module Removal
Retrait
Entfernen
Smontaggio
Extracción

3

1

2

Cable Matrix
Matrice des câbles
Kabelmatrix
Matrice cavi
Matriz de cables

2

0.32 in
(8 mm)

#22-#12 AWG

2

(0.2-4 mm

Cu only
Cu seulement
nur Cu
Solo Cu
Cu solamente

I/O Module
Module E/S
E/A-Modul
Modulo I/O
Módulo de E/S

1756-IB32 1492-CABLE

 Cables are available in 0.5m, 1.0m, 2.5m and 5.0m lengths (005=0.5m, 010=1.0m, 025 = 2.5m, 050=5.0m). Custom length cables also

available. Contact local Sales Office for more information.

Câbles disponibles en 0,5m, 1,0m, 2,5m et 5,0m de longueur (005=0,5m; 010=1,0m; 025=2,5m; 050=5,0m). Câbles sur mesure à la demande.
Contactez e bureau le plus proche.

Verfügbare Kabellängen 0,5m, 1,0m, 2,5m und 5,0m (005=0,5m; 010=1,0m; 025=2,5m; 050=5,0m). Anwenderspezifizifische Längen stehen
ebenfalls zur Verfügung. Kontaktieren Sie bitte Ihr lokales Vertriebsbüro für weitere Informationen.

I cavi sono disponibili in lunghezze di 0,5m, 1,0m, 2,5m e 5,0m (005=0,5m; 010=1,0m; 025=2,5m; 050=5,0m).
Sono disponibili anche cavi su misura. Per ulteriori informazioni, contattare l’ufficio vendite locale.

Cables disponibles en longitudes de 0,5m, 1,0m, 2,5m, 5,0m (005=0,5m; 010=1,0m; 025=2,5m; 050=5,0m). Hay disponibles cables de varias
longitudes. Para más información comuníquese con la oficina de ventas.

 Two cables required with 1492-TIFM40F-F24A-2

Deux câbles requis avec 1492-TIFM40F-F24A-2

Mit 1492-TIFM40F-F24A-2 sind zwei Kabel erforderlich

Sono necessari due cavi con il modulo 1492-TIFM40F-F24A-2

Se requiere dos cables con 1492-TIFM40F-F24A-2

 Cable is limited for use within the control panel unless it is run through conduit. Cable is ITC (Instrumentation Tray Cable) rated.

1492
TIFM40F-F24A-2

)



Z 

2

1

1

4

PN-28293
DIR 41063-290 (Version 03)

(2)

Fuse Installation  
Montage du fusible
Installation der Sicherung
Installazione del fusibile
Instalación de fusibles

Physical Fuse Size: 5 x 20 mm

Taille du fusible : 5 x 20 mm

Sicherungsgröße: 5 x 20 mm

Dimensioni del fusibile: 5 x 20 mm

Tamaño del fusible: 5 x 20 mm

Fuse Removal
Retrait du fusible
Entfernung der Sicherung
Rimozione del fusibile
Extracción de fusibles

Possible Fuse Vendors:
Fournisseurs de fusibles :
Mögliche Anbieter von Sicherungen:
Fornitori dei fusibili:
Proveedores de fusibles:

LITTELFUSE

BUSSMANN

WICKMANN

3

4

3

2

2

1

1

Module ships without fuses.
Module livré sans fusible.
Das Modul wird ohne Sicherungen geliefert.
Il modulo viene fornito privo di fusibili
El módulo se vende sin los fusibles.

Size the amperage of the fuse to meet your application needs.
Adaptez l'ampérage du fusible en fonction de vos besoins.
Wählen Sie eine Sicherung mit der für Ihre Anforderungen geeigneten Amperezahl aus.
Scegliere l'amperaggio del fusibile in base alle esigenze dell'applicazione.
Ajuste el amperaje del fusible según las necesidades del sistema.

The fuse holder is spring loaded. On initial fuse installation, (without a fuse installed) the fuse holder may need to be pried from the fuse
holder barrel. A slot in the barrel is provided for this reason.

PN-28293
DIR 41063-290 (Version 03)

(3)

Pinout / Wiring Diagram

Brochage / Schéma de câblage

Anschlußbelegung / Verkabelungsschema

IN0

Disposizione dei piedini / Schema elettrico

Esquema de pins / Diagrama de cableado

 Cables are available in 0.5m,

1.0m, 2.5m, and 5.0mstandard
lengths (005=0.5m, 010=1.0m,
025=2.5m,050=5.0m). Custom
length cables are also available.

Les câbles sont disponibles dans
des longueurs standard de 0,5 m,
1,0 m, 2,5 m et 5,0 m (005=0,5 m,
010=1,0 m, 025=2,5 m, 050=5,0
m). Des longueurs personnalisées
sont égalements disponibles.

Kabel sind in 0,5 m, 1,0 m, 2,5 m
und 5,0 m Standardlängen
(005=0,5 m, 010=1,0 m, 025=2,5
m, 050=5,0m) erhältlich.
Sonderlängen sind ebenfalls
erhältlich.

I cavi sono disponibili in lunghezze
standard di 0,5m, 1,0m, 2,5m e
5,0m (005=0,5m, 010=1,0m,
025=2,5m e 050=5,0m). Sono
inoltre disponibili cavi su misura.

Los cables se encuentran
disponibles en longitudes
estándares de 0,5 m, 1,0 m, 2,5
m, y 5,0 m (005 = 0,5 m, 010 = 1,0
m, 025 = 2,5 m, 050 = 5,0 m).
También se encuentran
disponibles cables de longitud a
medida.

To PLC output for power

interruption control

(24VDC) required

 LED provides blown fuse
indication.

Un voyant indique si le fusible a
sauté.

Die LED zeigt eine durchgebrannte
Sicherung an.

La spia LED indica la presenza di
un fusibile bruciato.

Indicador de fusible fundido.

 Terminals starting with A are the
lower row of terminals, B terminals
are the upper row. TB1 is the left
terminal block, TB2 is the right
terminal block.

Les terminaisons commençant par
A sont situées dans la rangée du
bas, celles commençant par B
correspondent à la rangée du haut.
TB1 est le bloc de terminaison de
gauche, et TB2 celui de droite.

Klemmen mit Anfangsbuchstaben A
befinden sich in der unteren Reihe,
Klemmen mit Anfangsbuchstaben B
in der oberen Reihe. TB1
bezeichnet den linken
Klemmenblock, TB2 den rechten
Klemmenblock.

I terminali che iniziano con A sono
quelli della serie inferiore, i terminali
B sono quelli della serie superiore.
TB1 è il blocco terminali sinistro,
TB2 è il blocco terminali destro.

Los terminales que empiezan con A son la serie inferior de terminales; los terminales B son la serie
superior. TB1 es el bloque terminal izquierdo, TB2 el bloque terminal derecho.

PN-28293
DIR 41063-290 (Version 03)

IN10 B13-TB1
IN11 B14-TB1
IN12 B15-TB1
IN13 B16-TB1
IN14 B17-TB1
IN15 B18-TB1
COM B1-TB1
COM B2-TB1
COM B19-TB1

IN16 B3-TB2
IN17 B4-TB2
IN18 B5-TB2
IN19 B6-TB2

­IN20 B7-TB2

IN21 B8-TB2

+

IN22 B9-TB2
IN23 B10-TB2
IN24 B11-TB2
IN25 B12-TB2
IN26 B13-TB2
IN27 B14-TB2
IN28 B15-TB2
IN29 B16-TB2
IN30 B17-TB2
IN31 B18-TB2

COM B1-TB2
COM B2-TB2
COM B19-TB2
COM B20-TB2

+V0F
+V1F
+V2F
+V3F
+V4F
+V5F
+V6F
+V7F
+V8F

+V9F
+V10F
+V11F
+V12F
+V13F
+V14F
+V15F
+V16F
+V17F
+V18F
+V19F
+V20F
+V21F
+V22F
+V23F
+V24F
+V25F
+V26F
+V27F
+V28F
+V29F
+V30F
+V31F

B3-TB1
IN1 B4-TB1
IN2 B5-TB1
IN3 B6-TB1
IN4 B7-TB1
IN5 B8-TB1
IN6 B9-TB1
IN7 B10-TB1
IN8 B11-TB1
IN9 B12-TB1

R+ A20-TB1

R- B20-TB1

+V A1-TB1

A2-TB1

+V

A19-TB1

+V
+V A1-TB2

A2-TB2

+V

A19-TB2

+V

A20-TB2+V

A3-TB1

A4-TB1

A5-TB1

A6-TB1

A7-TB1

A8-TB1

A9-TB1

A10-TB1

A11-TB1

A12-TB1

A13-TB1

A14-TB1

A15-TB1

A16-TB1

A17-TB1

A18-TB1

A3-TB2

A4-TB2

A5-TB2

A6-TB2

A7-TB2

A8-TB2

A9-TB2

A10-TB2

A11-TB2

A12-TB2

A13-TB2

A14-TB2

A15-TB2

A16-TB2

A17-TB2

A18-TB2

3

1492-TIFM40F-F24A-2

K0

2

(4)

1756-IB32 with 1492-TIFM40F-F24A-2

P1

P2

1492-CABLE  Z

Orange

5

White/Black

7

Green/Black

9

Blue/Black

11

Red/White

13

Blue/White

15

White/Red

17

Blue/Red

19

Orange/Green

21

White/Black/Red

23

Green/Black/White

25

Blue/Black/White

27

White/Red/Green

29

Green/Black/Orange

31

Blue/White/Orange

33

White/Red/Orange

35

White/Black/Green

39

Black

1

Red

3

White/Red/Blue

37

Blue

6

Red/Black

8

Orange/Black

10

Black/White

12

Green/White

14

Black/Red

16

Orange/Red

18

Red/Green

20

Black/White/Red

22

Red/Black/White

24

Orange/Black/White

26

Black/Red/Green

28

Red/Black/Green

30

Orange/Black/Green

32

Black/White/Orange

34

Orange/White/Blue

36 34

Red/White/Green

40

White

2

Green

4

Black/White/Green

38

1492-CABLE  Z

Orange

5

White/Black

7

Green/Black

9

Blue/Black

11

Red/White

13

Blue/White

15

White/Red

17

Blue/Red

19

Orange/Green

21

White/Black/Red

23

Green/Black/White

25

Blue/Black/White

27

White/Red/Green

29

Green/Black/Orange

31

Blue/White/Orange

33

White/Red/Orange

35

White/Black/Green

39

Black

1

Red

3

White/Red/Blue

37

Blue

6

Red/Black

8

Orange/Black

10

Black/White

12

Green/White

14

Black/Red

16

Orange/Red

18

Red/Green

20

Black/White/Red

22

Red/Black/White

24

Orange/Black/White

26

Black/Red/Green

28

Red/Black/Green

30

Orange/Black/Green

32

Black/White/Orange

34

Orange/White/Blue

36 34

Red/White/Green

40

White

2

Green

4

Black/White/Green

38

1756-IB32

1

IN-0

2

IN-1

3

IN-2

4

IN-3

5

IN-4

6

IN-5

7

IN-6

8

IN-7

9

IN-8

10

IN-9

11

IN-10

12

IN-11

13

IN-12

14

IN-13

15

IN-14

16

IN-15

17

GND-0

18

GND-0

19

IN-16

20

IN-17

21

IN-18

22

IN-19

23

IN-20

24

IN-21

25

IN-22

26

IN-23

27

IN-24

28

IN-25

29

IN-26

30

IN-27

31

IN-28

32

IN-29

33

IN-30
IN-31

35

GND-1

36

GND-1

1756-IB32

1

IN-0

2

IN-1

3

IN-2

4

IN-3

5

IN-4

6

IN-5

7

IN-6

8

IN-7

9

IN-8

10

IN-9

11

IN-10

12

IN-11

13

IN-12

14

IN-13

15

IN-14

16

IN-15

17

GND-0

18

GND-0

19

IN-16

20

IN-17

21

IN-18

22

IN-19

23

IN-20

24

IN-21

25

IN-22

26

IN-23

27

IN-24

28

IN-25

29

IN-26

30

IN-27

31

IN-28

32

IN-29

33

IN-30
IN-31

35

GND-1

36

GND-1

MODULE A

MODULE B

Specifications
Spécifications

Catalog No.
Référence
Bestell-Nr.
N. Catalogo
Referencia

Technische Daten
Specifiche

Voltage
Tension
Spannung
Tensione
Voltaje

Current/Circuit
Courant/Circuit
Strom/Schaltkreis
Corrente/circuito
Intensidad/circuito

Especificaciones

Current/Module
Courant/Module
Strom/Modul
Corrente/modulo
Intensidad/módulo

Indicator Circuit Current
Courant circuit voyants
Strom, Anzeigeschaltkreis
Corrente circuito indicatori
Intensidad del circuito de

indicadores

Maximum Recurring Peak Voltage 
Tension de crele réurrente maximale
Maximale periodische Hochstspannung
Tensione massima di cresta ricorrente
Voltaje de cresta iterativo máximo

1492­TIFM40F-F24A-2

Catalog No.
Référence
Bestell-Nr.
N. Catalogo
Referencia

1492­TIFM40F-F24A-2

Catalog No.
Référence
Bestell-Nr.
N. Catalogo
Referencia

1492­TIFM40F-F24A-2

10 - 31.2 VDC

Power Interruption Relay Coil Voltage 

Tension de la bobine du relais de coupure du courant

Spulenspannung des Stromunterbrechungsrelais

Tensione di bobina del relè di interruzione dell'alimentazione

Voltaje de bobina del relé de interrupción de alimentación

19.2 - 26.4 VDC 84 VA 700-TBR24

Operating Temperature Range

Plage températures de fonctionnement

Betriebstemperaturbereich

Limiti temperatura di funzionamento

Rango de temperatura de funcionamient

0° C - 60° C

.25 Amps 3 Amps

Operating Humidity

Humidité relative

Betriebsluftfeuchtigkeit

Umidità di esercizio

Humedad operativa

5 - 95% 

1mA @ 10V
3mA @ 30V

Power Interruption Relay Maximum Make / Break 

Etablissement / coupure maximum du relais de coupure du courant

Maximaler Ein- / Ausschaltwert des Stromunterbrechungsrelais

Valore max. di attivazione/riposo del relè di interruzione dell'alimentazione

Apertura y cierre máximo del relé de interrupción de alimentación

Approx. Shipping Weight

Poids d'embarquement approximatif

Ungefähres Versandgewicht

Peso approssimativo del carico

Peso aproximado al momento de
embarque

1.6 lb
725 g

Dimensions

Dimensions

Abmessungen

Dimensioni

Dimensiones

9.50 in. (190 mm) W

3.27 in. (83 mm) H

2.74 in (69.5 mm) D

p

600 V

Replacement Part Number 

Référence de la pièce de rechange

Ersatzteilnummer

Numero di parte per la sostituzione

Número de pieza

Agency Certifications

Certifications d'agence

Behördenzertifizierungen

Enti di certificazione

Certificaciones de agencia

cULus (File: E113724, Guide No. NRAQ2)
CE: Compliant for all applicable directives

 For transients > 400 Vp use a UL recognized suppression device rated at 2.5 kV withstand.
Pour des transitoires > 400 Vp utilisez un dispositif de suppression certifié UL à 2,5 kV nominal de tenue.
Für Einschaltstöße > 400 Vp verwenden Sie einen UL anerkannten Entstörer, der bewertet wurde bei 2,5 kV standzuhalten.
Per transitori > 400 Vp usare dispositivo di soppressione riconosciuto da UL capace di sopportare 2,5 kV.
Para transitorios > 400 Vp use un dispositivo de supresión reconocido UL clasificado con 2,5 kV.

 Non-condensing
Sans condensation
Nicht kondensierend
Senza condensa
sin condensación

Application and proper use of the Power Interruption relay is based on interface with a 1756-OB16D or similar DC output module to drive the relay.

L'utilisation correcte du relais de coupure du courant est basée sur une interface avec un module de sortie 1756-OB16D ou CC similaire pour piloter le relais.
Die Anwendung bzw. ordnungsgemäße Verwendung des Stromunterbrechungsrelais basiert auf einer Schnittstelle mit einem 1756-OB16D oder ähnlichem

DC-Ausgangsmodul zum Steuern des Relais.
L'applicazione e l'uso appropriato del relè di interruzione dell'alimentazione si basano su un'interfaccia con un modulo di uscita CC 1756-OB16D o simile per

la gestione del relè.
La aplicación y uso correcto del relé de interrupción de alimentación se basa en la interfaz con un 1756-OB16D o módulo de salida de corriente continua

similar para controlar el relé.

SURGE SUPPRESSION follow the literature recommendations of the PLC module being used.
SUPPRESSION DES SURTENSIONS se trouve à la suite de la littérature qui contient les recommandations relatives au module PLC utilisé.
ÜBERSPANNUNGSSCHUTZ Bitte beachten Sie die Dokumentationsempfehlungen für das jeweils benutzte SPS-Modul.
Per la SOPPRESSIONE DEI PICCHI TEMPORANEI, seguire le istruzioni riportate nella documentazione in dotazione al Modulo PLC utilizzato.
SUPRESIÓN DE SOBRETENSIÓN, siga las recomendaciones indicadas en la documentación del módulo PLC respectivo.

PN-28293
DIR 41063-290 (Version 03)

(5)

Reference Publications: Refer to 1770-4.1 and appropriate PLC I/O module installation manual.

PN-28293

DIR 41063-290 (Version 03)

Printed in U.S.A.
