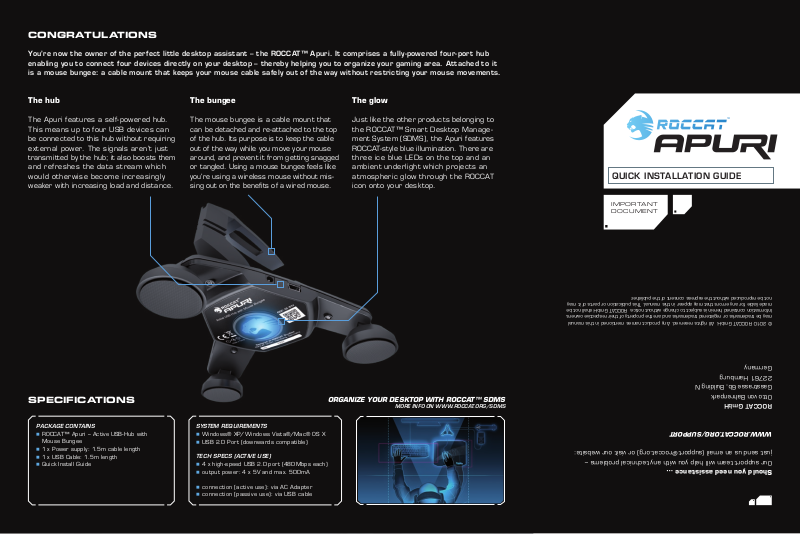

ROCCAT Apuri User Manual

CONGRATULATIONS

You’re now the owner of the perfect little desktop assistant – the ROCCAT™ Apuri. It comprises a fully-powered four-port hub
enabling you to connect four devices directly on your desktop – thereby helping you to organize your gaming area. Attached to it
is a mouse bungee: a cable mount that keeps your mouse cable safely out of the way without restricting your mouse movements.

The hub

The Apuri featur es a self-powered hub.
This means up to four USB devices can
be connected to this hub without requiring
ex ternal power. The signals aren’t jus t
transmit ted by the hub; it also boosts them
and re freshes the da ta str eam which
woul d other w ise become incr easingl y
weaker with

increasing load and distance.

The bungee

The mouse bungee is a cable mount that
can be detached and re-attached to the top
of the hub. Its purpose is to keep the cable
out of the way while you move your mouse
around, and prevent it from getting snagged
or tangled. Using a mouse bungee feels like
you’re using a wireless mouse without mis­sing out on the benefits of a wired mouse.

The glow

Just like the other products belonging to
the ROCCAT™ Smart Desktop Manage­ment System (SDMS), the Apuri features
ROCCAT-st yle blue illumination. There are
three ice blue LEDs on t he top and an
ambient underlight which projects an
at mospheric glow through the ROCCAT
icon onto your deskt op.

QUICK INSTALLATION GUIDE

IMP OR TANT
DO CU MEN T

not be reproduced without the express consent of the publisher.
made liable for any errors that may appear in this manual. This publication or parts of it may
Information contained herein is subject to change without notice. ROCCAT GmbH shall not be
may be trademarks or registered trademarks and are the property of their respective owners.
© 2010 ROCCAT GmbH. All rights reserved. Any product names mentioned in this manual

SPECIFICATIONS

PACkAgE CoNTAINS

ROCCAT™ Apuri – Active USB-Hub with



Mouse Bungee

1 x Power supply: 1.5m cable length



1 x USB Cable: 1.5m length



Quick Install Guide



SYSTEM REQUIREMENTS

Windows ® XP/Windows Vista®/Mac® OS X



USB 2.0 Port (downwards com patible)



TECH SPECS (ACTIvE USE)

4 x high-s peed USB 2.0 port (480Mbps each)



out put power: 4 x 5V and ma x. 500mA



con nec tion (a ctive use ): v ia AC Adapt er



con nec tion (p ass ive use): via USB c able



Organize yOur desktOp with rOCCat™ sdms

MoRE INFo oN www.RoCCAT.oRg/SdMS

Germany
22761 Hamburg
Gasstrasse 6b, Building N
Otto von Bahrenpark

ROC CAT GmbH

www.rOCCat.Org/suppOrt

just send us an email ([e-mail]) or visit our website:
Our support team will help you with any technical problems –

Should you need assistance …

13:37

Safely Remove Hardware

COnneCting tO aC OutLet

COnneCting tO COmputer (usB)

2

31 5 6

remOVing deViCes

4

remOVing BungeeremOVing aC COnneCtiOnpLugging in deViCes

EN dE ES FR

1. Connect the hub to the AC adapter and plug that into an
AC outlet (230V, 50-60Hz~).

2. Connect the hub to any USB port o n your PC using
the USB cable.

3. You can operate up to four devices via the hub.

4. Use ‘Safely Remove Hardware’ (Windows) or ‘Drag&Drop’
(Mac OS) before disconnecting an external hard drive
from the hub.

5. You can unplug the AC adapter from the AC outlet when
using low power devices.

6. To remove the cable mount, slide it forward and off the
mount on the top of the hub.

1. Schließe den Hub mit dem Netzteil an eine Stromquelle
(230V, 50-60 Hz~) an.

2. Verbinde ihn über das USB-Kabel mit einer USB-Schnitt­stelle deines PCs.

3. Du kannst bis zu vier Geräte über den Hub betreiben.

4. Bevor du die Verbindung einer externen Festplatte
zum Hub trennst, nutze „Hardware sicher entfernen“
(Windows) bzw. Drag&Drop (Mac OS).

5. Beim Betrieb von Niedrigstrom-Geräten kannst du die
Verbindung zwischen Netzteil und Stromquelle trennen.

6. Um die Mauskabelhalterung zu entfernen, schieb sie nach
innen von der auf der Hub-Oberseite befi ndlichen Schiene.

1. Conecta el hub con la fuente de alimentación a una toma
de corriente (230V, 50-60 Hz~).

2. Enchúfalo con el cable USB a un puerto USB de tu
ordenador.

3. Con este hub podrás enchufar hasta cuatro dispositivos.

4. Antes de cortar la conexión del hub con un disco duro
externo, utiliza la función “quitar hardware con seguridad”
(Windows) o Drag&Drop (Mac OS).

5. Si operas con dispositivos de baja tensión puedes retirar
la conexión entre fuente de alimentación y corriente.

6. Para retirar el soporte del cable del raton, déjalo desli­zarse hacia el interior por la guía en la parte superior del
hub.

1. Raccorde le hub avec bloc d‘alimentation à une source de

2. Relie-le à un port USB de ton PC avec le câble USB.

3. Tu peux raccorder jusqu’à quatre appareils au hub.

4. Avant de débrancher un disque dur du hub, utilise la

5. En cas d’utilisation d’appareils à courant faible, tu peux

6. Pour retirer la fi xation du câble de souris, pousse-la sur la

dk RU PL TR

1. Slut din hub sammen med strømforsyningen til en
strømkilde (230V, 50-60 Hz~).

2. Forbind den via et USB-kabel med et USB-interface på
din PC.

3. Du kan drive op til fi re enheder via din hub.

4. Inden du adskiller en ekstern harddisk fra din hub, bør
du gennemføre „Sikker fjernelse af hardware“ (Windows)
hhv. Drag&Drop (Mac OS).

5. Ved drift af lavstrøm-enheder kan du adskille forbindelsen
mellem strømforsyningen og strømkilden.

6. For at fjerne holderen til musekablet skal du skubbe den
indad fra skinnen på oversiden af din hub.

1. Подключи концентратор с блоком питания к источнику
питания (230 В, 50-60Гц ~).

2. Соедини его с помощью USB-кабеля с USB-портом
компьютера.

3. Ты можешь эксплуатировать через концентратор до
четырех устройств.

4. Перед отсоединением внешнего жесткого диска
от концентратора сначала воспользуйся опцией
„Безопасное извлечение устройства“ (Windows) или
Drag&Drop (Mac OS).

5. При эксплуатации устройств низкого напряжения
соединение между блоком питания и источником
питания можно рассоединить.

6. Чтобы снять крепление кабеля мышки, подвинь его
внутрь с шины на верхней части концентратора.

1. Podłącz zasilacz huba do źródła prądu (230 V, 50-60Hz~).

2. Połącz hub kablem USB z portem USB komputera.

3. Do huba można podłączyć maksymalnie 4 urządzenia.

4. Przed odłączeniem od huba zewnętrznego dysku twardego
użyj funkcji „Bezpieczne usuwanie sprzętu“ (Windows) lub
Drag&Drop (Mac OS).

5. Podczas pracy z urządzeniami o niskim poborze prądu
można odłączyć zasilacz huba od gniazda elektrycznego

6. Aby usunąć uchwyt przewodu myszy, przesuń go do
wewnątrz na szynie po stronie górnej huba.

1.

2. USB kablosu üzerinden bilgisayarının USB arabirimine

3. Hub üzerinden dört tane cihaz çalıştırabilirsin.

4. Hub’a giden harici bir sabit diskin bağlantısını ayırmadan

5. Düşük elektrikli cihazlarla çalıştırırken adaptör ile elektrik

6. Fare kablosunun tutucusunu çıkarmak için bunu rayın

courant (230 V, 50-60 Hz~).

fonction « Retirer le périphérique en toute sécurité » (Win­dows) ou Drag&Drop (Mac OS).

débrancher le bloc d’alimentation de la source de courant.

face supérieure du hub vers l‘intérieur.

Hub’ı adaptörü ile bir elektrik kaynağına (230V, 50-60Hz~) tak.

bağla.

önce „Donanımı güvenle kaldır“ (Windows) veya Drag&Drop
(Mac OS) işlemini uygula.

kaynağı arasındaki bağlantıyı ayırabilirsin.

içinden Hub‘ın üst kısmına kaydır.

FI

1. Liitä hub verkkolaitteella virtalähteeseen (230 V,
50-60Hz~).

2. Liitä se USB-johdolla yhteen tietokoneesi USB-liitäntään.

3. Voit käyttää hubin avulla neljää laitetta.

4. Ennen kuin irrotat ulkoisen kovalevyn hubista, käytä
”Poista laite turvallisesti“ -toimintoa (Windows) tai
Drag&Drop-toimintoa (Mac OS).

5. Käyttäessäsi pienjännitelaitteita voit irrottaa verkkolait­teen ja virtalähteen välisen liitännän.

6. Irrota hiirijohdon pidike työntämällä se sisäänpäin hubin
yläpinnan kiskolta.

SE

1. Anslut hubben till en strömkälla (230V, 50-60Hz~) med
nätdelen.

2. Koppla den till en ledig USB-port på din PC med USB­kabeln.

3. Du kan driva upp till fyra apparater med hubben.

4. Innan du bryter förbindelsen mellan en extern hårddisk
och hubben ska du använda ”Säker borttagning av mas­kinvara” (Windows) resp. Drag&Drop (Mac OS).

5. Om du använt svagströmsapparater kan du koppla bort
nätdelen från strömkällan.

6. För att ta bort muskabelhållaren drar du ut den ur spåret

på hubbens ovansida.
