ROBUR M / M 2V LIBRETTO (Ed.08/2016)

Libretto d’Installazione, Uso e Manutenzione

GENERATORI D’ARIA CALDA

PENSILI A METANO/GPL

SERIE

2 V

INDICE

SEZIONE 1 USO E MANUTENZIONE ...............................................................................................2

1.1 AVVERTENZE GENERALI...................................................................................................... 2

1.2 CENNI SUL FUNZIONAMENTO DELL’APPARECCHIO........................................................ 3

1.3 AVVIAMENTO E SPEGNIMENTO DELL’APPARECCHIO..................................................... 4

1.4 DATI TECNICI APPARECCHI SERIE M................................................................................. 6

1.5 DATI TECNICI APPARECCHI SERIE M 2V ........................................................................... 7

1.6 DIMENSIONI............................................................................................................................8

1.7 MANUTENZIONE....................................................................................................................9

1.8 ASSISTENZA...........................................................................................................................9

SEZIONE 2 INSTALLAZIONE..............................................................................................................10

2.1 NORME GENERALI DI INSTALLAZIONE DELL’APPARECCHIO......................................... 10

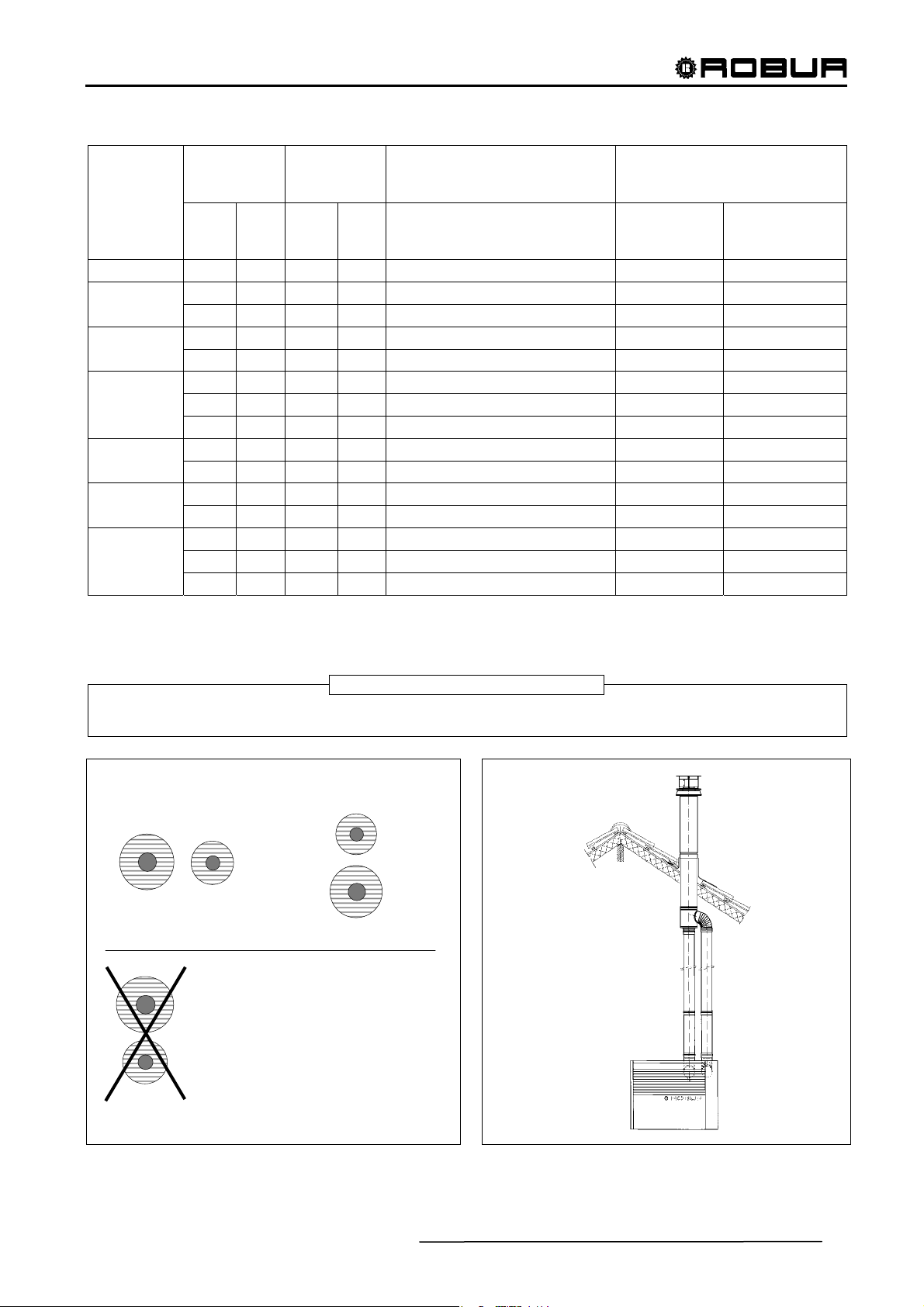

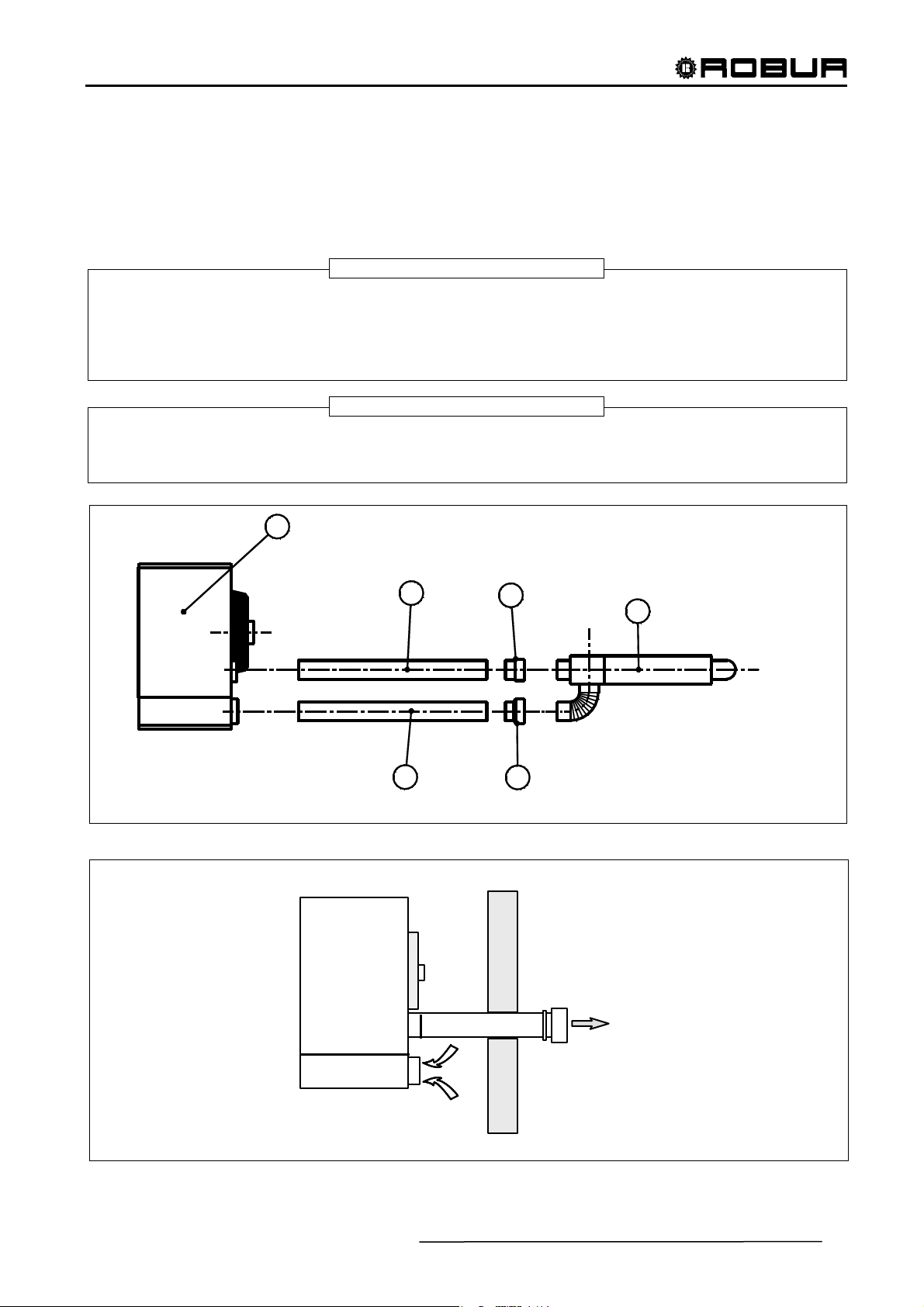

2.2 DIMENSIONAMENTO E INSTALLAZIONE TUBI ARIA COMBURENTE/SCARICO FUMI.... 12

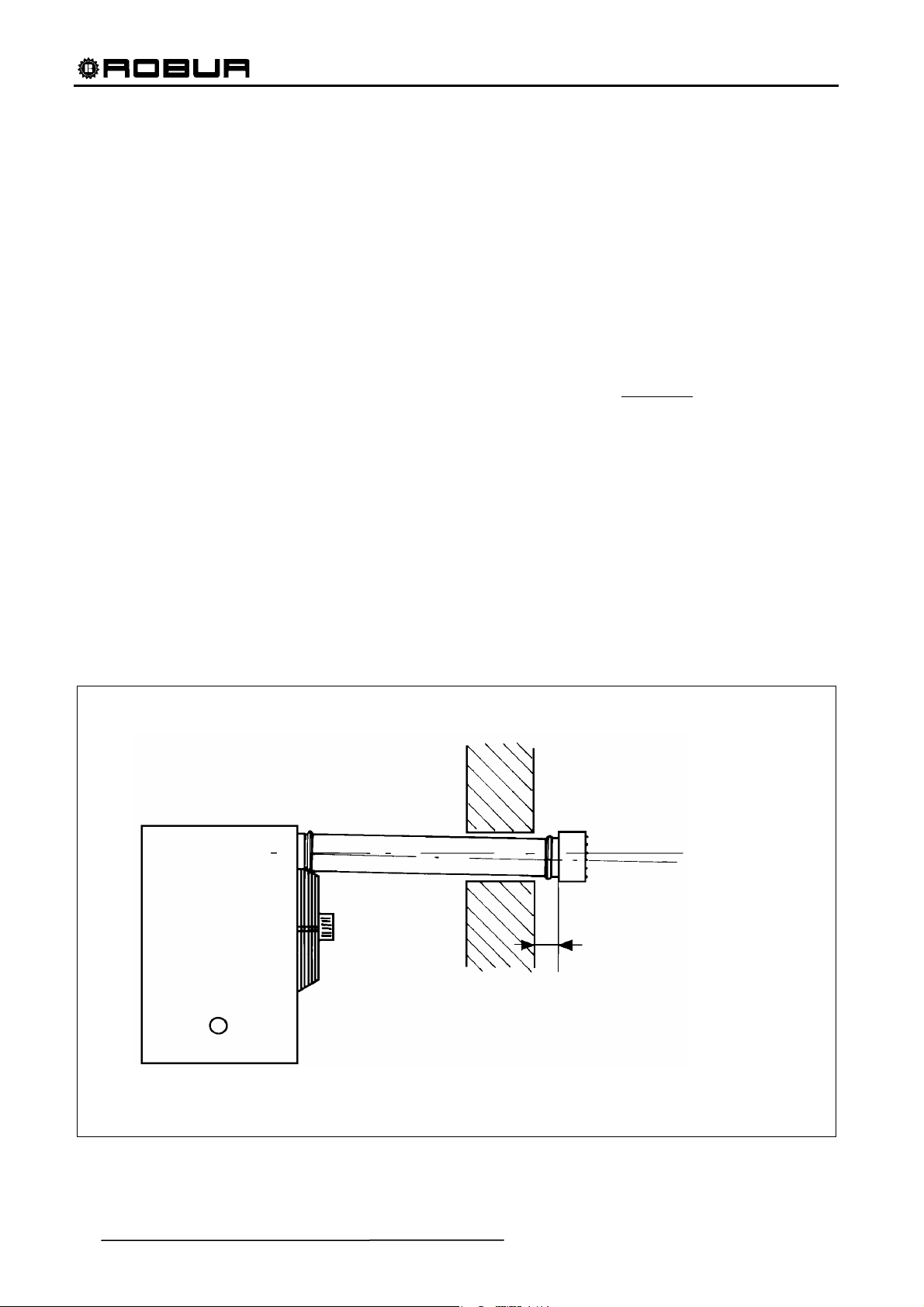

2.3 INSTALLAZIONE DIAFRAMMA FUMI .................................................................................... 17

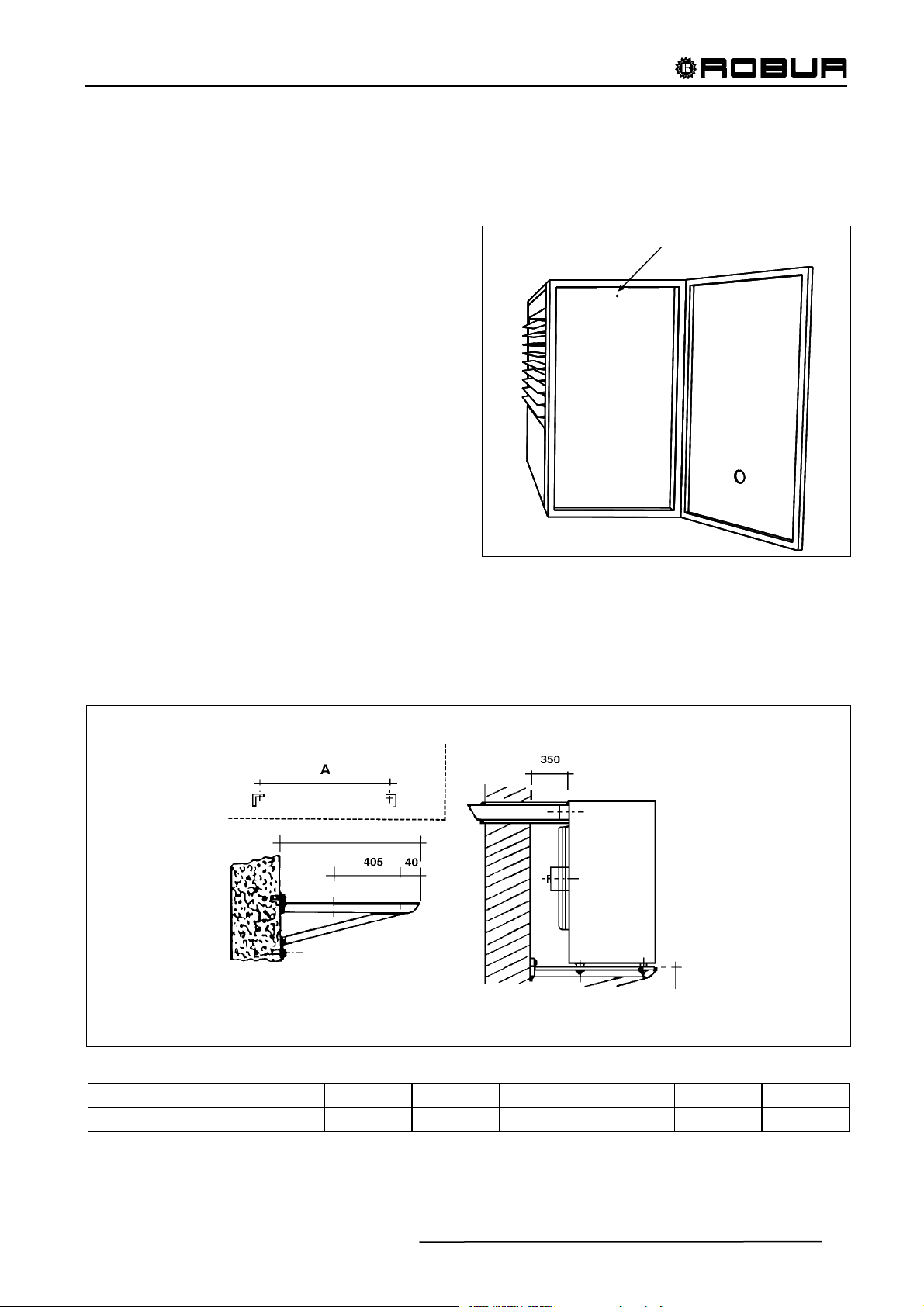

2.4 INSTALLAZIONE A MENSOLA...............................................................................................17

2.5 INSTALLAZIONE COMANDO A TERRA PER APPARECCHI SERIE M ...............................18

2.6 INSTALLAZIONE COMANDO A TERRA APPARECCHI SERIE M 2V ..................................18

2.7 REGOLAZIONE PRESSIONE AL BRUCIATORE................................................................... 19

2.8 REGOLAZIONE DELLA LENTA APERTURA (PER APPARECCHI SERIE M)......................20

2.9 REGOLAZIONE DELLA POTENZIALITÀ RIDOTTA (APPARECCHI SERIE M 2V) .............. 21

2.10 ADATTAMENTO AD ALTRO TIPO DI GAS............................................................................ 22

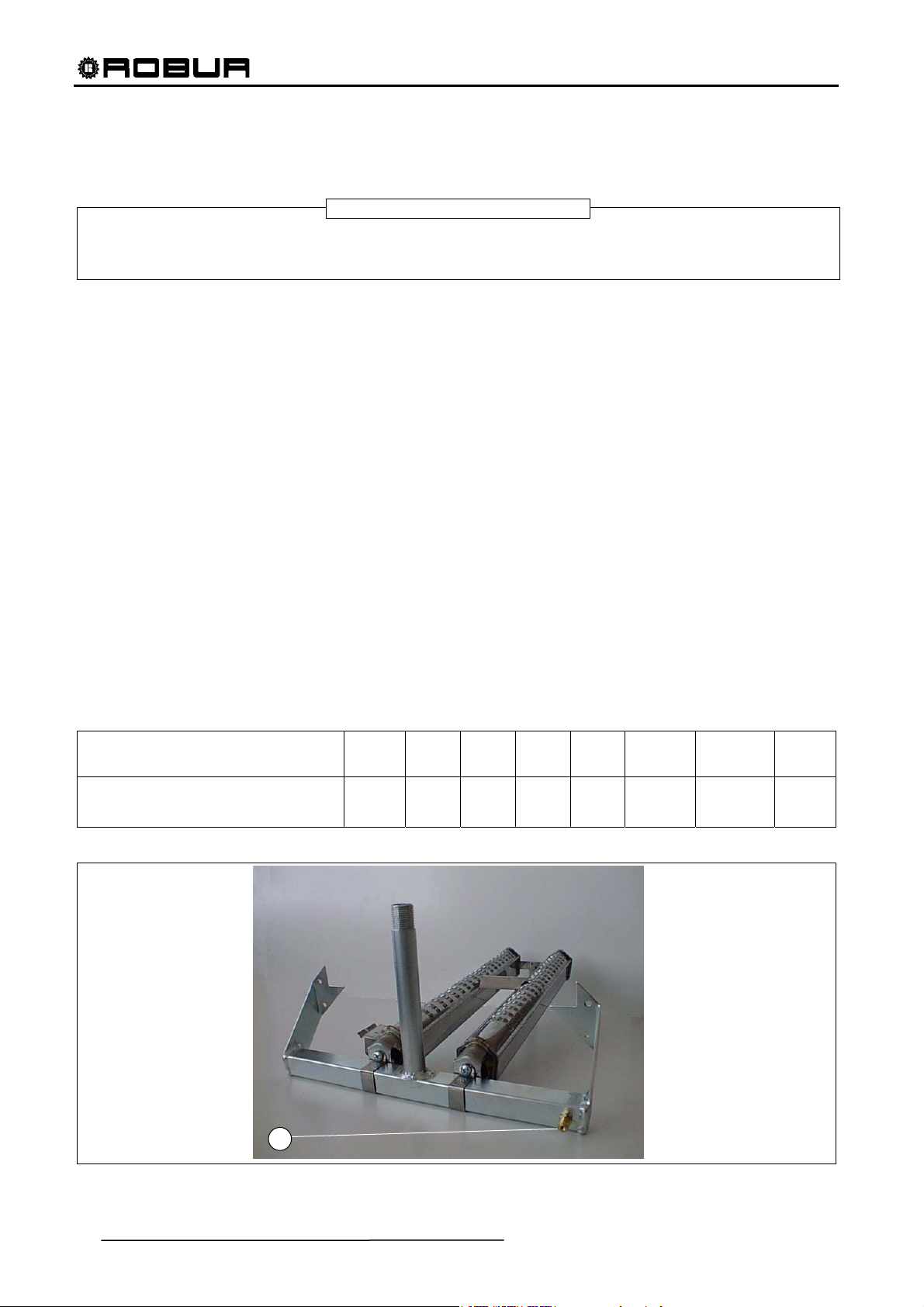

2.11 BRUCIATORE PRINCIPALE................................................................................................... 22

2.12 GRUPPO ACCENSIONE E RILEVAZIONE............................................................................23

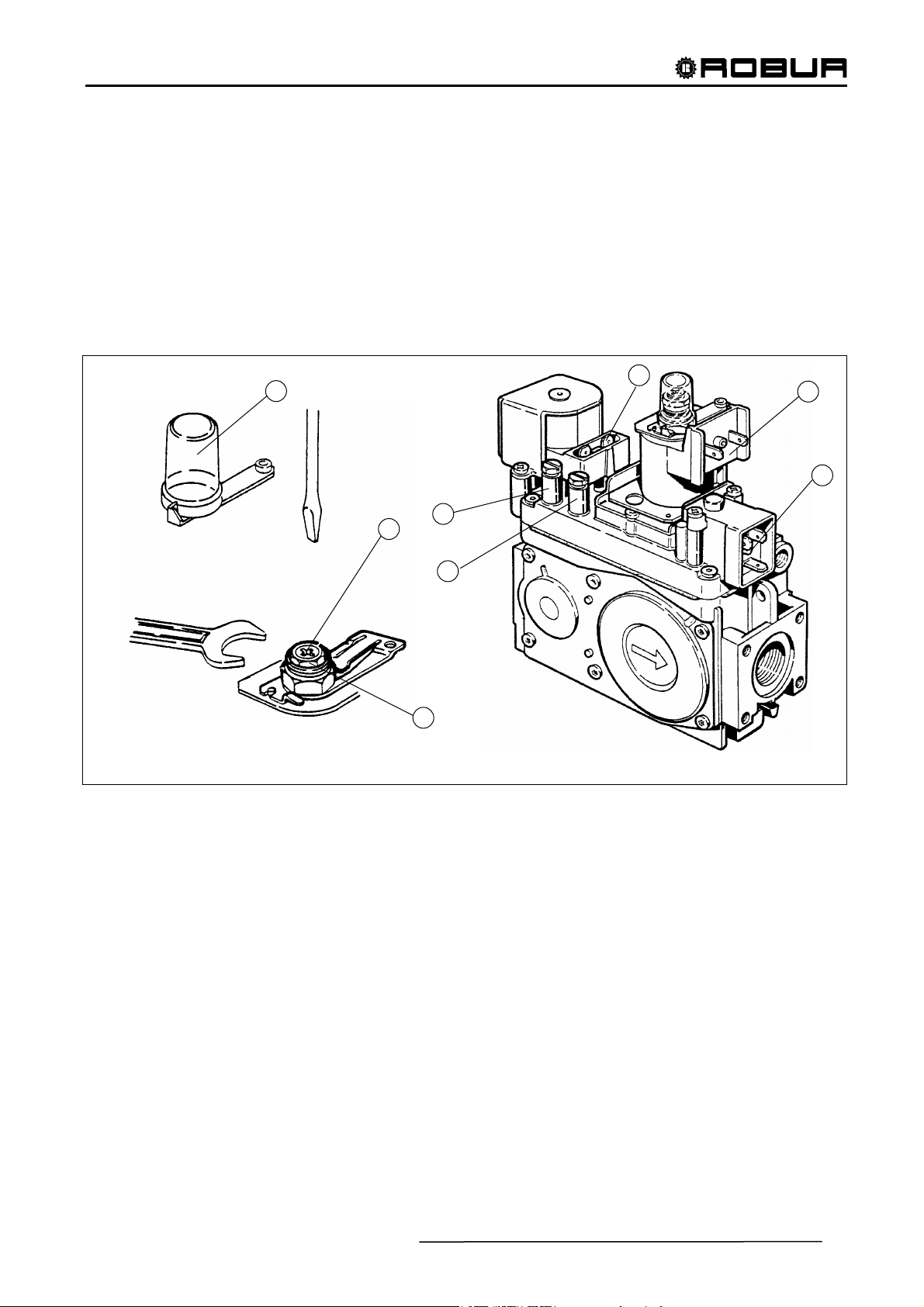

2.13 VALVOLE GAS........................................................................................................................ 23

2.14 CENTRALINA ELETTRONICA................................................................................................ 25

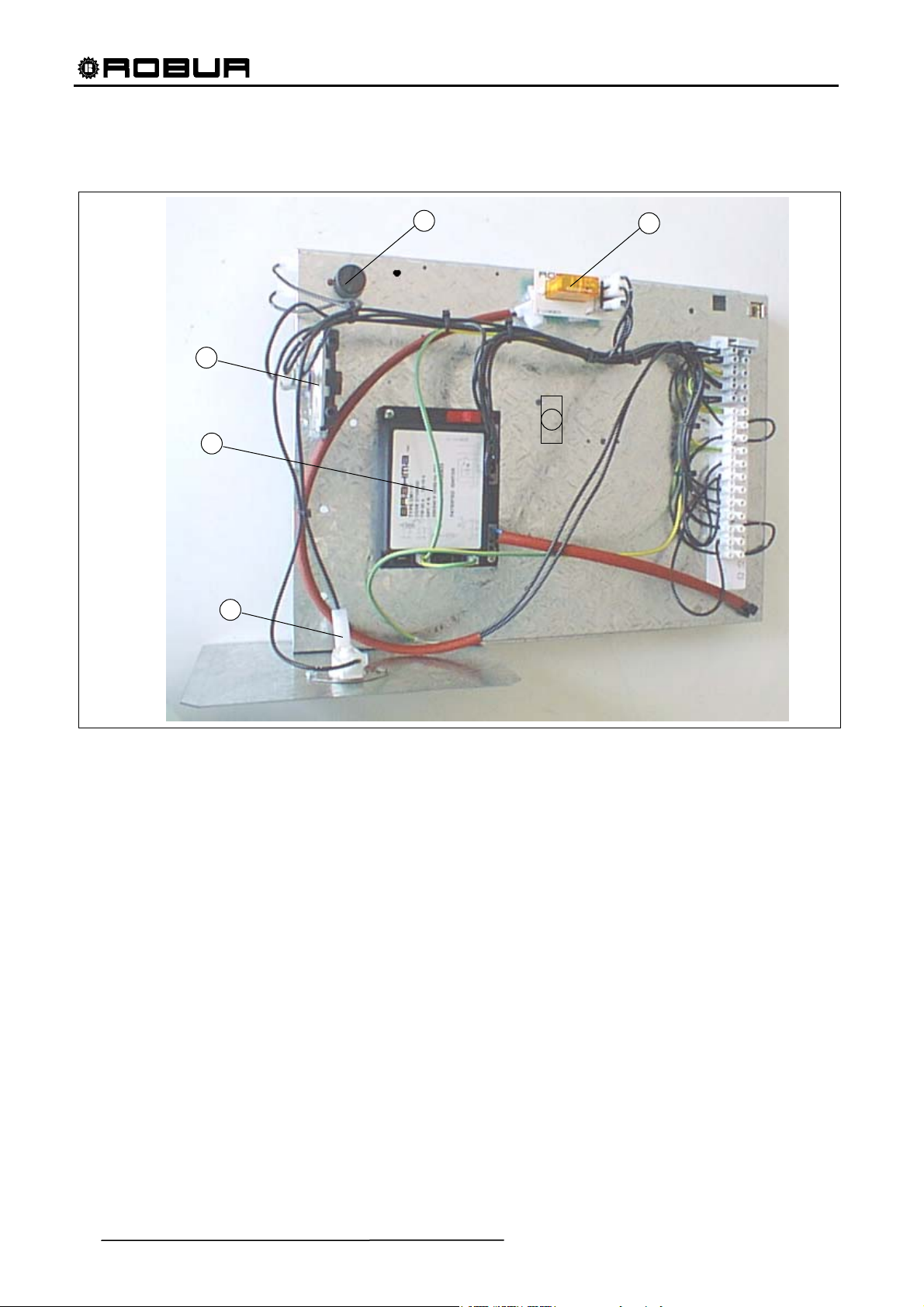

2.15 QUADRO ELETTRICO............................................................................................................ 26

2.16 EVENTUALI ANOMALIE DI FUNZIONAMENTO....................................................................26

2.17 TIPI DI GUASTO ED EVENTUALE INTERVENTO................................................................. 27

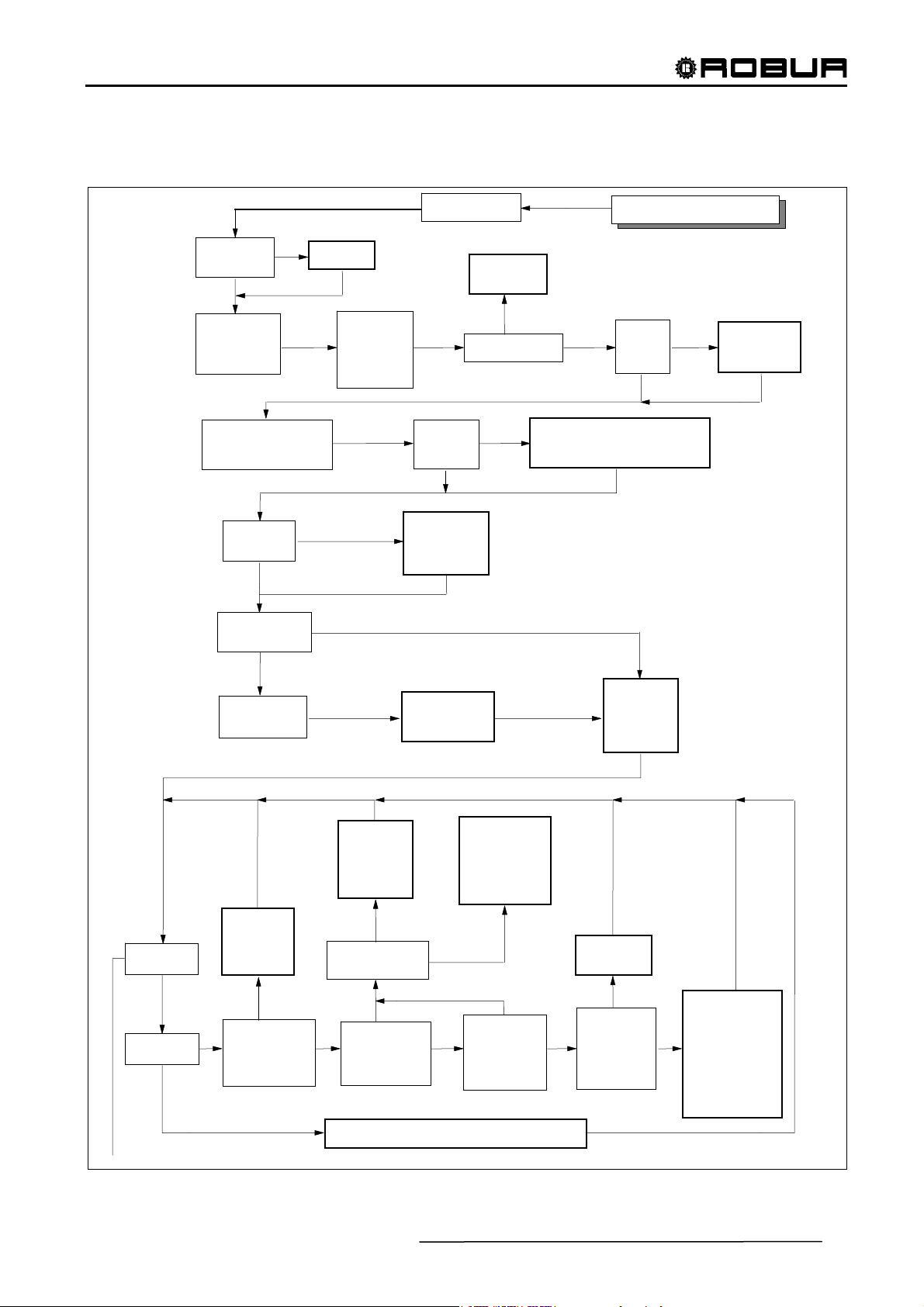

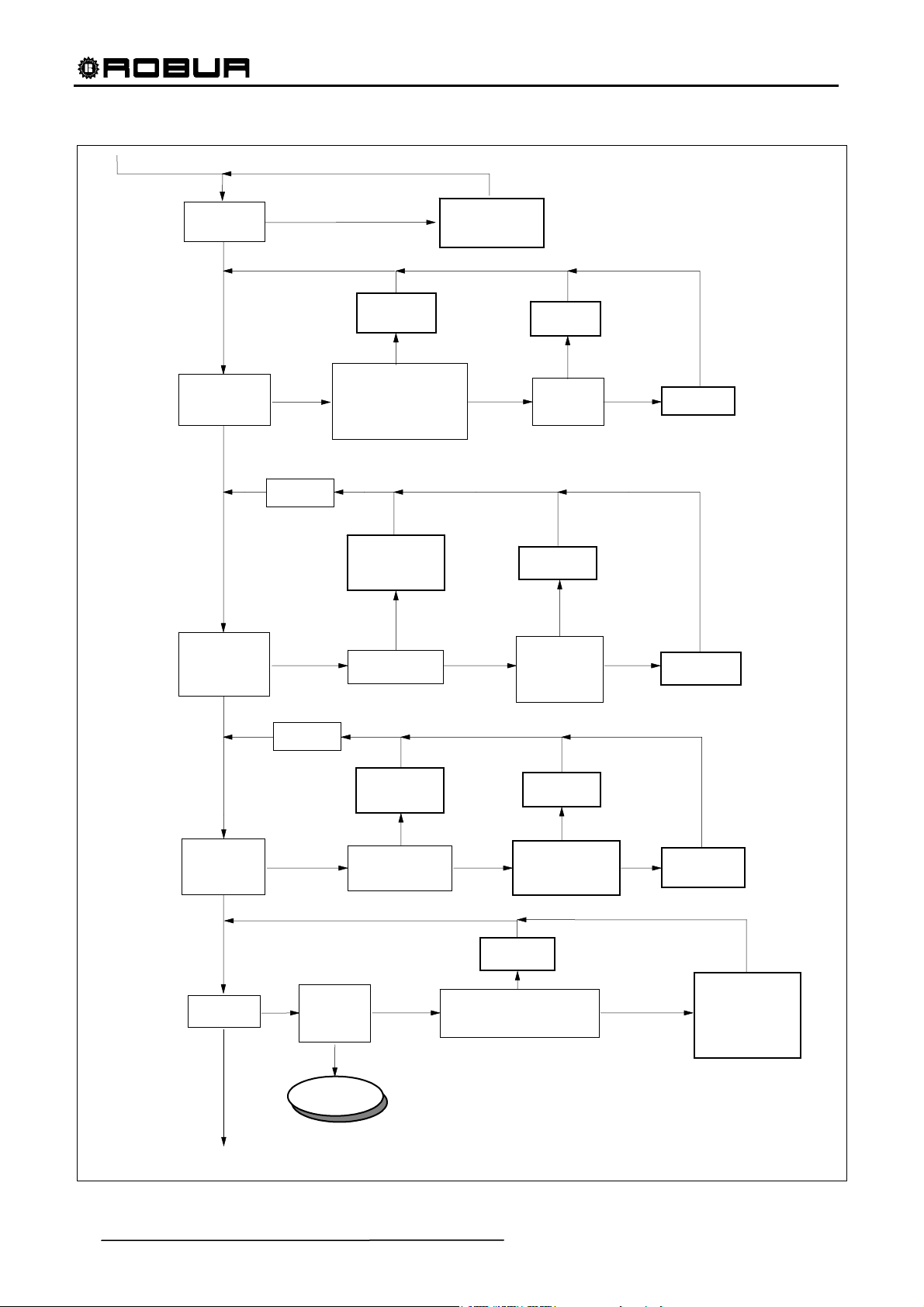

2.18 RICERCA DI GUASTI E FUNZIONAMENTO APPARECCHI SERIE M e M 2V..................... 29

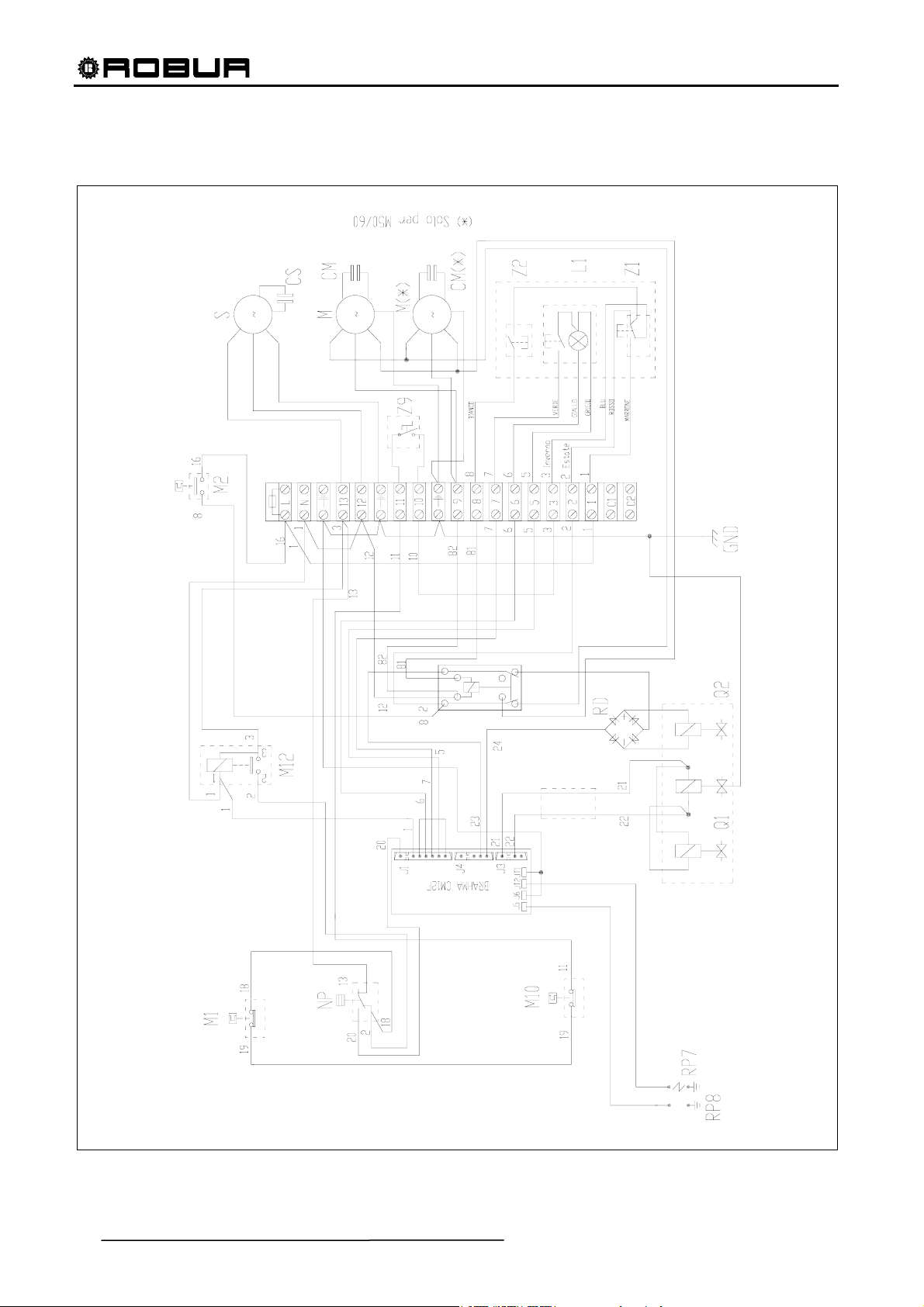

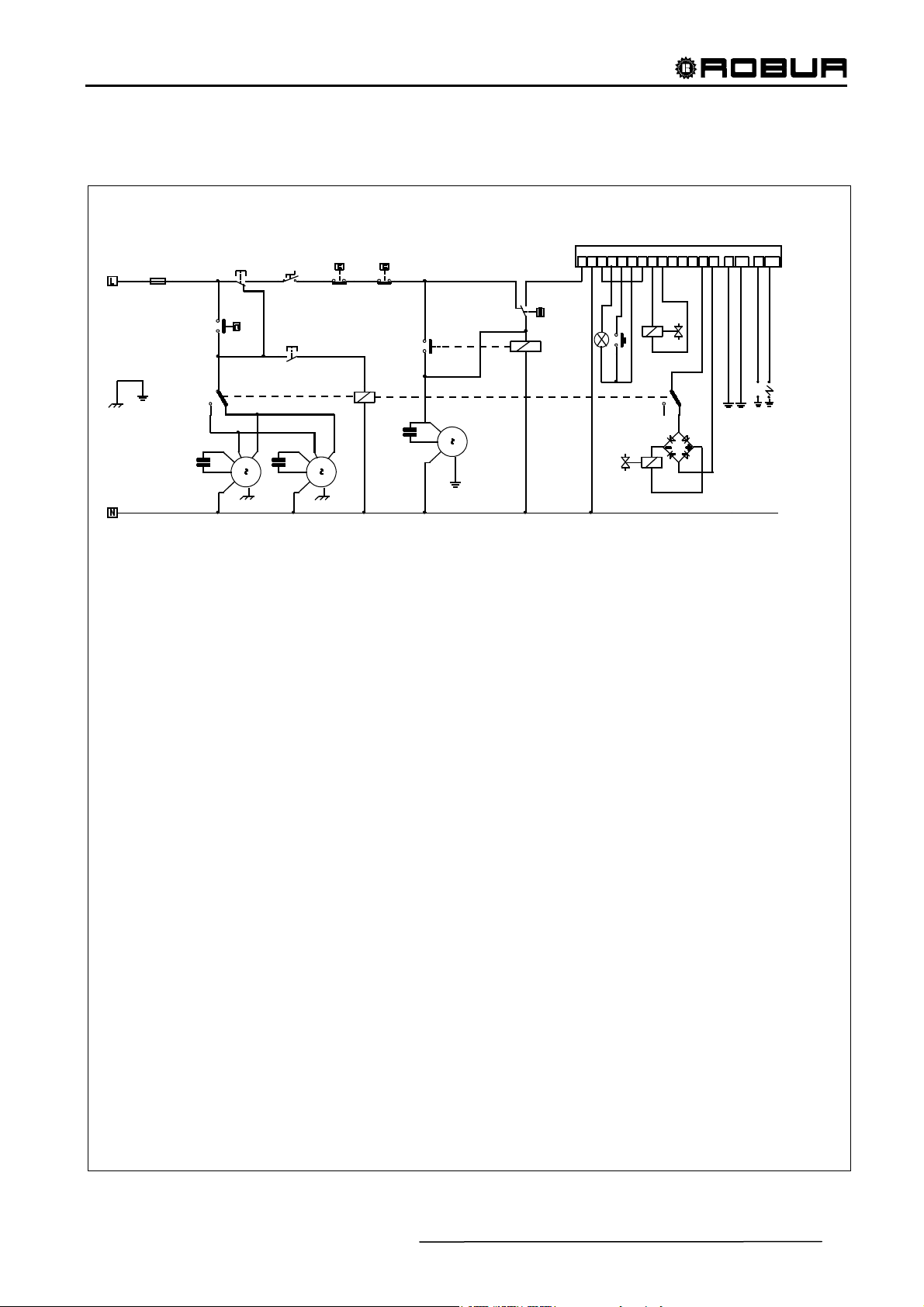

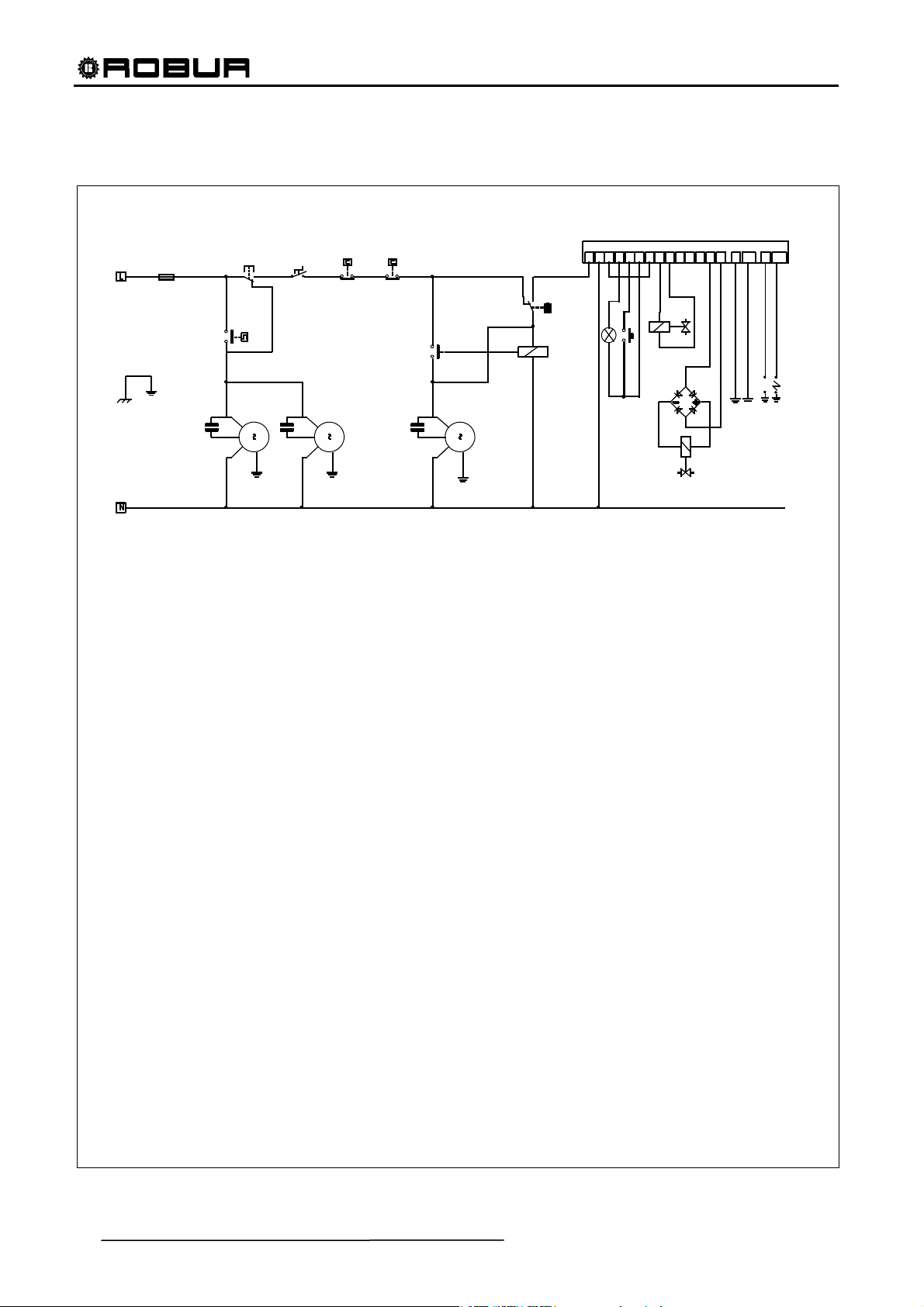

2.19 SCHEMA ELETTRICO FUNZIONALE APPARECCHI SERIE M............................................ 32

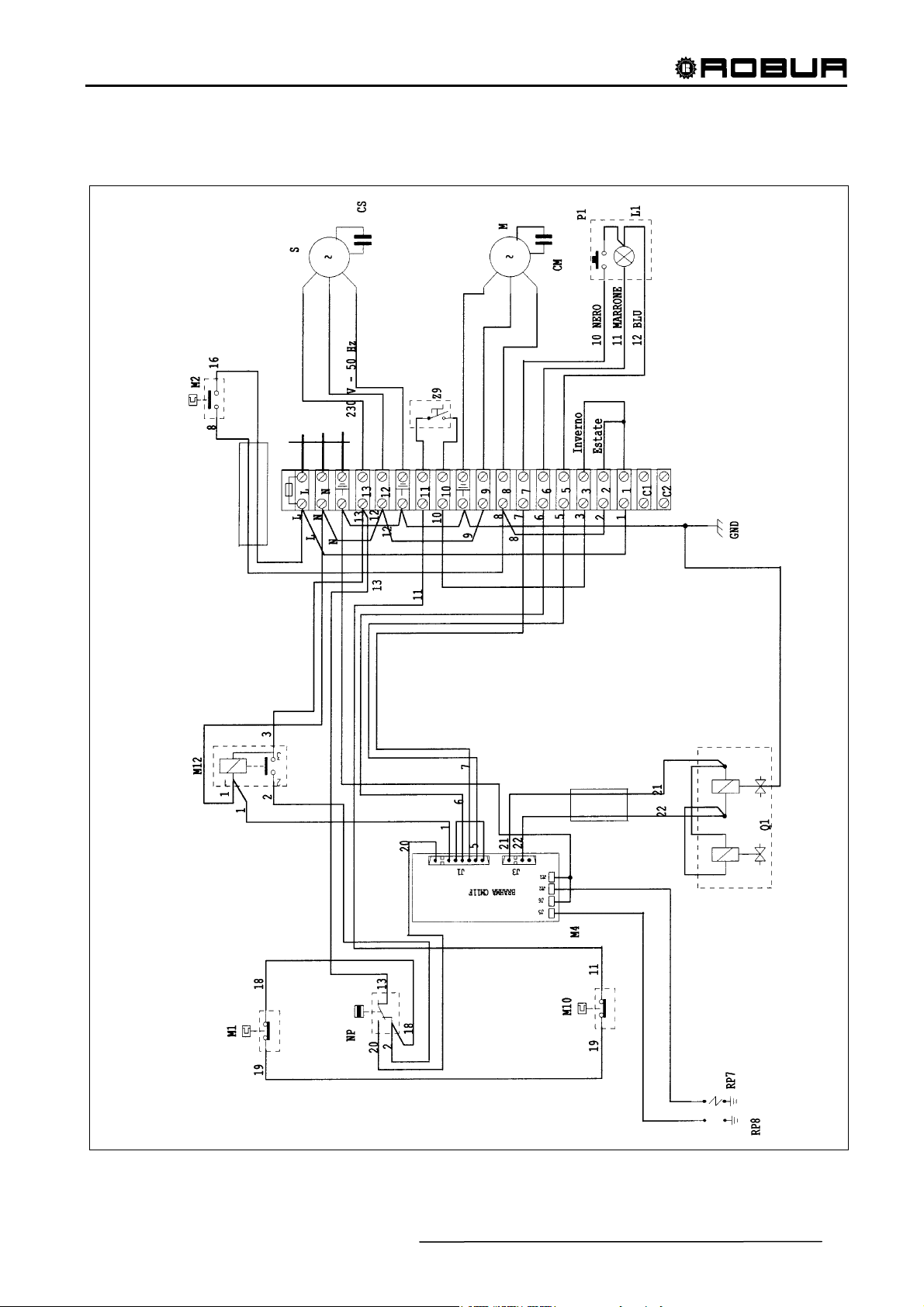

2.20 SCHEMA ELETTRICO DI MONTAGGIO PER APPARECCHI M 20-25-30-35-40.................33

2.21 SCHEMA ELETTRICO DI MONTAGGIO PER APPARECCHI M 50-60.................................34

2.22 SCHEMA ELETTRICO FUNZIONALE APPARECCHI SERIE M 2V ...................................... 35

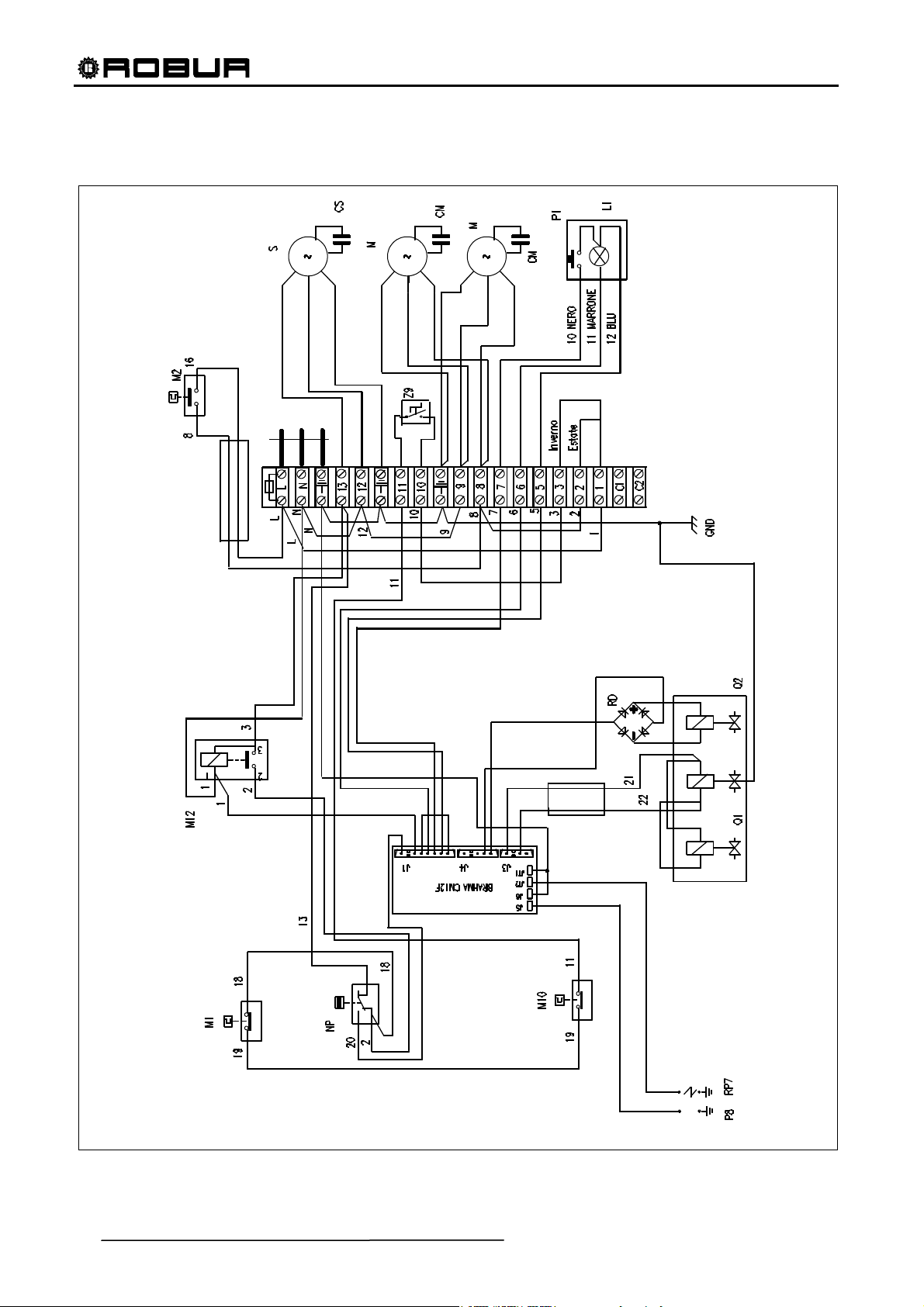

2.23 SCHEMA ELETTRICO DI MONTAGGIO PER APPARECCHI SERIE M 2V.......................... 36

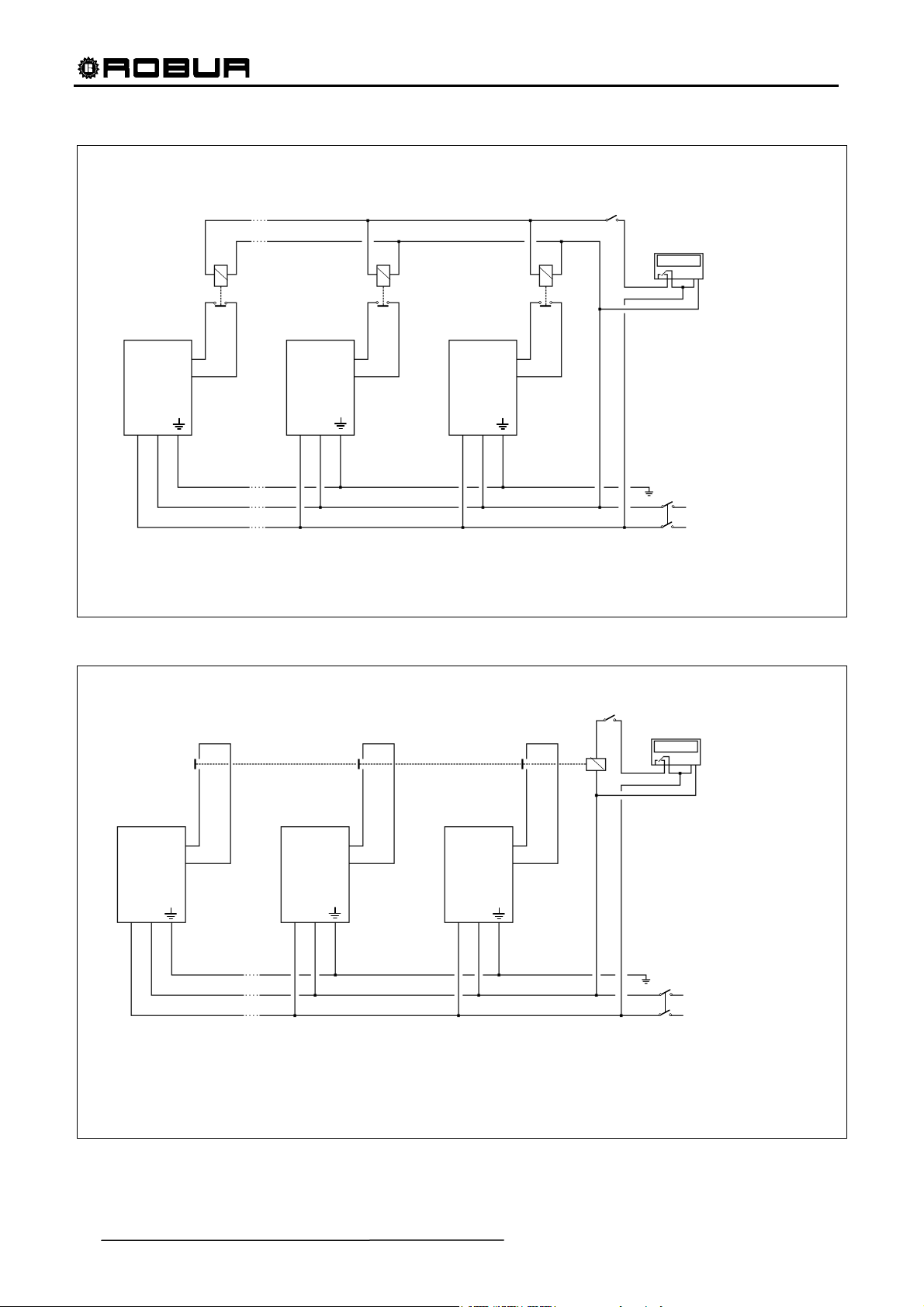

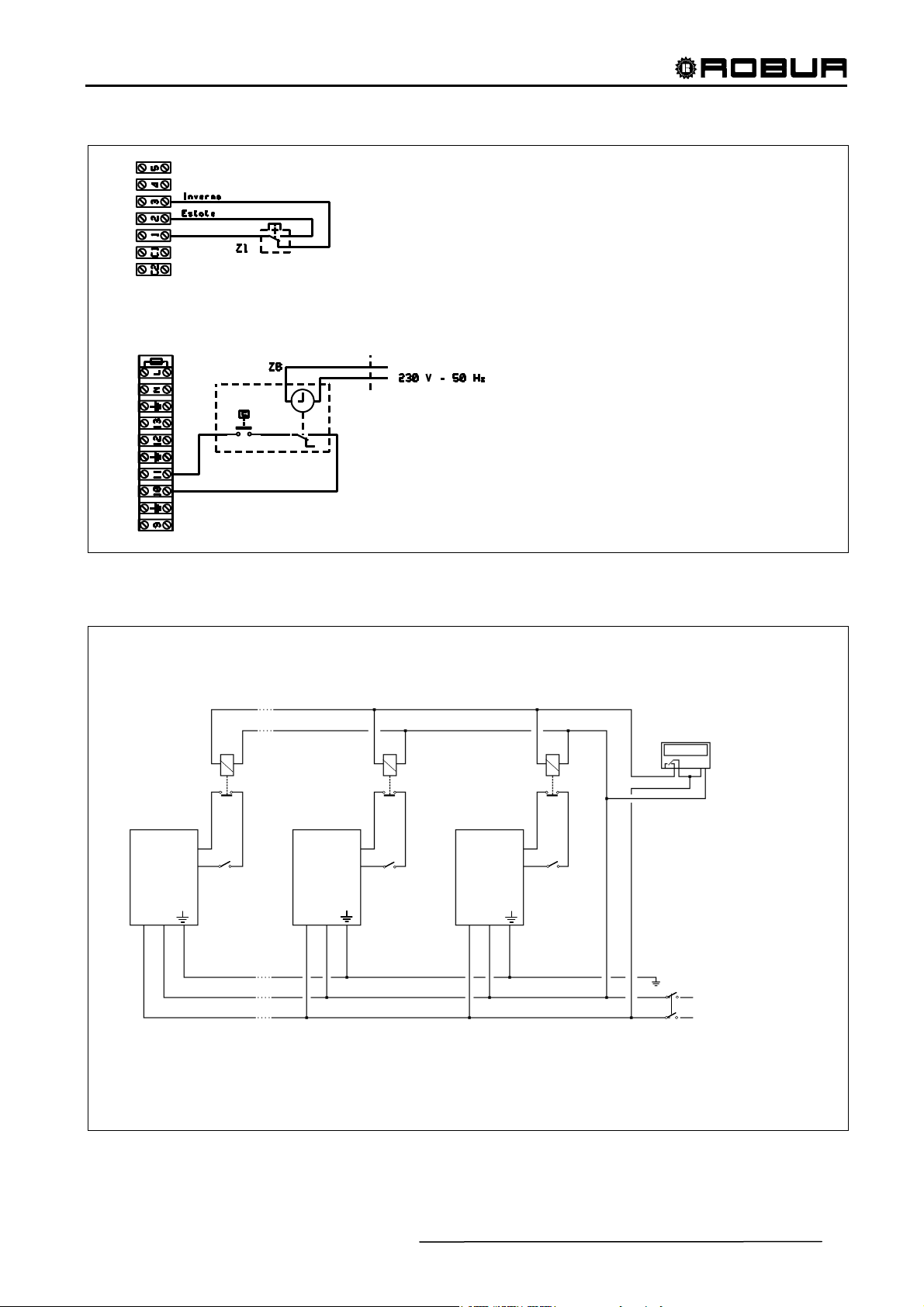

2.24 SCHEMI ELETTRICI PER L’INSTALLAZIONE DI PIÚ GENERATORI ..................................37

Leggere attentamente le avvertenze contenute nel presente libretto; forniscono importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.

Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei o irragionevoli.

NOTA

Generatori a metano/GPL serie M e M 2V

1 USO E MANUTENZIONE

1.1 AVVERTENZE GENERALI

Il libretto costituisce parte integrante ed essenziale del prodotto e dovrà essere consegnato all’utilizzatore. Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente previsto. Ogni altro

uso è da considerarsi improprio e quindi pericoloso. È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per i danni causati da errori

nell’installazione e nell’uso e comunque da inosservanza delle istruzioni fornite dal costruttore stesso. Non ostruire la bocca di ripresa del ventilatore né la griglia di mandata. In caso di guasto e/o di cattivo funzionamento dell’apparecchio, disattivarlo (scollegare l’alimentazione

elettrica e chiudere il rubinetto del gas), astenersi da qualsiasi tentativo di riparazione o di intervento diretto. Rivolgersi esclusivamente a personale professionalmente qualificato.

L’eventuale riparazione dei prodotti dovrà essere effettuata solamente da un Centro di Assistenza autorizzato dalla casa costruttrice utilizzando solamente ricambi originali.

Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’apparecchio. Per garantire l’efficienza dell’apparecchio e per il suo corretto funzionamento è indispensabile fare effettuare,

da personale professionalmente qualificato, la manutenzione annuale, attenendosi alle indicazioni del costruttore.

Se l’apparecchio dovesse essere venduto, o trasferito ad altro proprietario, assicurarsi sempre che il libretto accompagni l’apparecchio in modo che possa essere consultato dal nuovo proprietario e/o dall ’installatore.

PRIMA DI AVVIARE L’APPARECCHIO

Far verificare da personale professionalmente qualificato:

• che i dati delle reti alimentazione elettrica e gas siano rispondenti a quelli di targa

• la corretta funzionalità del condotto di evacuazione dei fumi e aspirazione aria comburente

• che l’adduzione dell’aria comburente e l’evacuazione dei fumi avvengano in modo corretto secondo

quanto stabilito dalle norme vigenti

• la tenuta interna ed esterna dell’impianto di adduzione del combustibile

• la regolazione della portata del combustibile secondo la potenza richiesta dal generatore

• che l’apparecchio sia alimentato dal tipo di combustibile per il quale è predisposto

• che la pressione di alimentazione del combustibile sia compresa nei valori riportati in targa

• che l’impianto di alimentazione del combustibile sia dimensionato per la portata necessaria al

generatore e che sia dotato di tutti i dispositivi di sicurezza e controllo prescritti dalle norme vigenti

Non utilizzare i tubi del gas come messa a terra di apparecchi elettrici. Non lasciare il generatore inutilmente alimentato elettricamente quando lo stesso non è utilizzato per lungo

tempo e chiudere sempre il rubinetto gas.

• non azionare interruttori elettrici, il telefono e qualsiasi altro oggetto o dispositivo che possa provocare scintille

• aprire immediatamente porte e finestre per creare una corrente d’aria che arieg gi il locale

• chiudere i rubinetti del gas

• chiedere l’intervento di personale professionalmente qualificato

AVVERTENDO ODORE DI GAS

2

Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

1.2 CENNI SUL FUNZIONAMENTO DELL’APPARECCHIO

Il funzionamento del generatore è comandato da un termostato ambiente, (non fornito a corredo); azionando il termostato la centralina elettronica provvede all’accensione del bruciatore principale. Una sonda a ionizzazione controlla l’avvenuta accensione. ROBUR S.p.A. dispone a richiesta di un apposito comando a terra che riunisce le funzioni di regolazione della temperatura ambiente e dell’orario di attivazione dell’apparecchio.

I prodotti della combustione attraversano internamente gli scambiatori di calore che sono investiti esternamente dalla corrente d’aria prodotta dal ventilatore elicoidale dando luogo alla immissione di aria calda nell’ambiente.

La direzione del flusso d’aria è regolabile verticalmente mediante le alette della griglia mobile. A richiesta è inoltre disponibile un kit alette verticali per regolare la direzione del flusso d’aria calda orizzontalmente.

Il ventilatore elicoidale si aziona automaticamente solo quando riceve il consenso dal termostato di comando ventilazione, cioè a scambiatori caldi, in modo da evitare l’immissione di aria fredda nell’ambiente, e si spegnerà a scambiatori freddi.

Nel caso di surriscaldamento degli scambiatori di calore, dovuto a funzionamento anomalo, è previsto un termostato di limite che interviene togliendo alimentazione alla valvola gas, la quale a sua volta interrompe il flusso del combustibile facendo spegnere il bruciatore principale.

NOTA

Il riarmo del termostato di limite è di competenza del personale professionalmente qualificato, dopo aver individuato la causa del surriscaldamento.

Il collettore fumi è collegato, per mezzo di un tubo flessibile in alluminio, ad un aspiratore che provvede alla espulsione forzata dei prodotti della combustione.

Nel caso di ostruzioni del condotto di aspirazione o scarico, o nel caso di mal funzionamento dell’aspiratore, interviene un pressostato differenziale che provoca l’arresto della valvola gas, interrompendo così anche l’afflusso di combustibile al bruciatore.

Modello M: se durante il periodo estivo si desidera far funzionare il solo ventilatore, è necessario spostare dai morsetti 1-3 ai morsetti 1-2 il “ponte elettrico” (vedi Figura 20 e Figura 21) resterà così escluso il bruciatore mentre il ventilatore funzionerà in modo continuo. In alternativa è possibile sostituire il ”ponte elettrico” con un deviatore comandato da terra (Figura 24).

Modello M 2v: è fornito di un ventilatore con motore a 2 velocità che consente, sulla minima, una notevole riduzione dell’emissione sonora. Inoltre, sempre sulla velocità minima, la valvola gas riduce la portata gas in modo da avere una differenziazione tra funzionamento per messa a regime e per mantenimento della temperatura ambiente con bassa emissione sonora. Il comando estate/inverno e prima/seconda velocità avviene per mezzo di un comando a terra fornito di serie.

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 3

Generatori a metano/GPL serie M e M 2V

1.3 AVVIAMENTO E SPEGNIMENTO DELL’APPARECCHIO

AVVERTENZA

La prima accensione va effettuata da personale professionalmente qualificato. Prima di avviare il generatore, far verificare da personale professionalmente qualificato:

• che i dati di targa siano rispondenti a quelli delle reti di alimentazione elettrica e gas

• che la taratura sia compatibile con la potenza del generatore

• la corretta funzionalità del condotto di evacuazione dei fumi

• che l’adduzione dell’aria comburente e l’evacuazione dei fumi avvengano in modo corretto secondo

quanto stabilito dalle norme vigenti

INVERNO

1. Portare l’indice del termostato ambiente al valore massimo.

2. Controllare che il rubinetto gas sia aperto.

3. Dare tensione all’apparecchio chiudendo l’interruttore bipolare (da prevedere a cura dell’installatore).

4. Nei modelli 2V premere il tasto A estate/inverno sulla posizione inverno (vedi Figura 1).

5. Dopo il tempo di prelavaggio (circa 30 secondi), si apre l’elettrovalvola del gas e l’elettrodo di accensione inizia a scintillare per un tempo di sicurezza.

6. In presenza della fiamma l’elettrodo di rilevazione interrompe automaticamente lo scintillio mantenendo in funzione l’apparecchio.

7. In caso contrario, la centralina di controllo manda in blocco l’apparecchio accendendo la spia rossa E di blocco sul pulsante B di reset (vedi Figura 1).

8. Al verificarsi del punto 7., premere il pulsante B di reset.

9. Se l’accensione è avvenuta regolarmente portare l’indice del termostato ambiente al valore desiderato.

10. Nei modelli 2V utilizzare la velocità più elevata (tasto C, posizione II) per una messa a regime dell’ambiente; una volta che l’ambiente è a regime selezionare la velocità ridotta (tasto C, posizione I) per il mantenimento della temperatura ambiente con una bassa emissione sonora.

AVVERTENZA

Se l’accensione avviene dopo un lungo periodo di inattività, o al momento della prima accensione dell’apparecchio, può essere necessario ripetere più volte l’operazione a causa dell’aria presente nelle tubazioni gas.

Modello M

Modello M 2V

A: tasto estate/inverno B: pulsante di reset C: tasto I/II velocità E: spia di blocco

☼

B

E

C

B

E

A

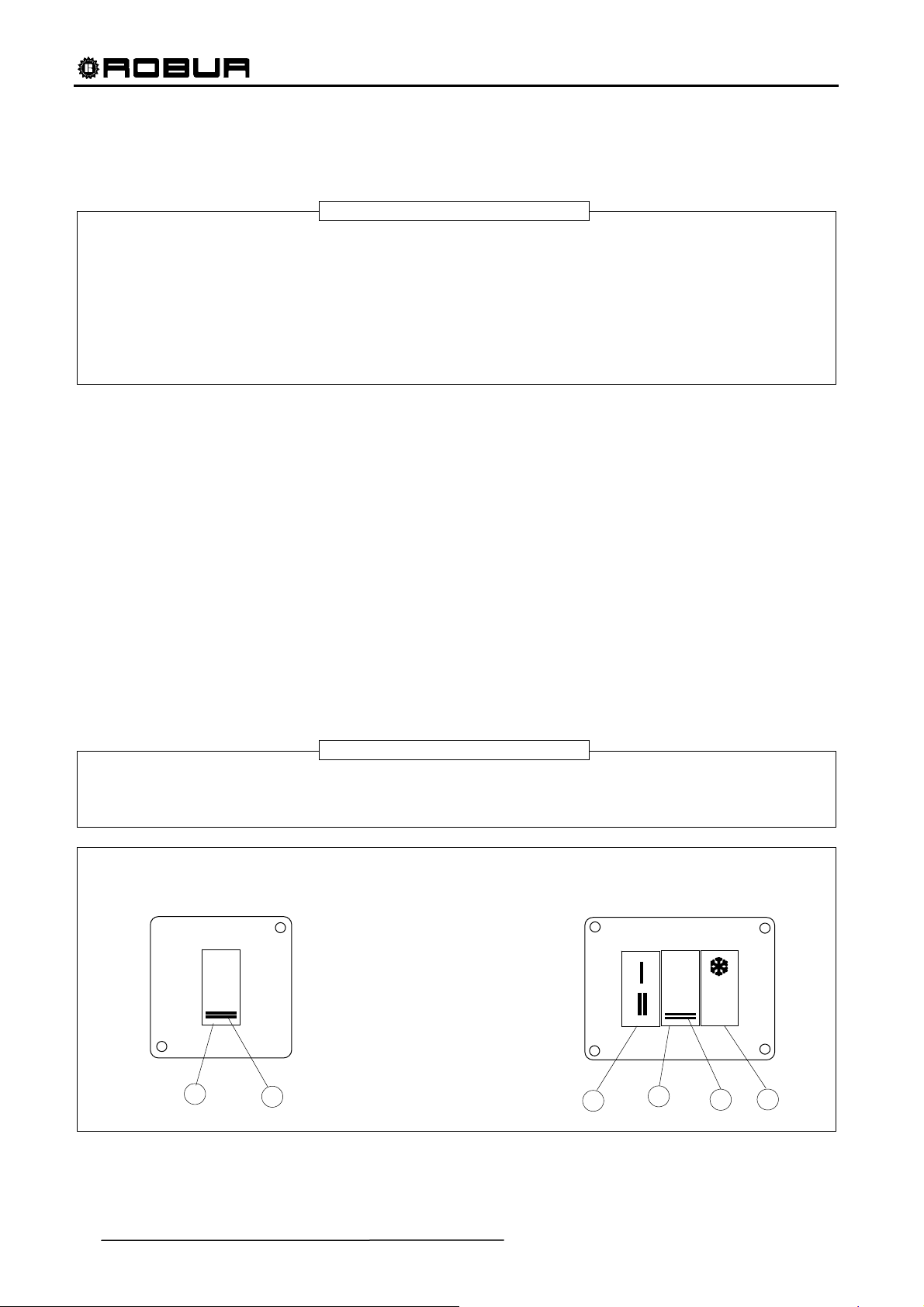

Figura 1 – COMANDO A TERRA

4 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

SPEGNIMENTO

Per spegnere l’apparecchio portare l’indice del termostato ambiente al valore minimo. Il bruciatore si spegnerà, mentre i ventilatori continueranno a funzionare finché l’apparecchio non si sarà completamente raffreddato.

In caso di non utilizzo prolungato, dopo l’operazione di cui sopra e dopo aver atteso lo spegnimento dei ventilatori, chiudere il rubinetto gas e togliere tensione elettrica per mezzo dell’interruttore bipolare posto sulla linea di alimentazione.

È assolutamente da evitare in quanto dannoso all’apparecchio, lo spegnimento dell’apparecchio togliendo l’alimentazione elettrica, perché così facendo si provoca l’arresto immediato dei ventilatori e l’intervento del termostato di limite che dovrà essere riarmato manualmente.

ESTATE

AVVERTENZA

1. Chiudere il rubinetto gas e controllare che l’alimentazione elettrica arrivi all’apparecchio

2. Per i modelli M: accedere al quadro strumenti e spostare il ”ponte elettrico” dalla posizione INVERNO (morsetti 1-3) alla posizione estate (morsetti1-2) (vedi Figura 20 o Figura 21). In questo modo si avvieranno i soli ventilatori. In alternativa è possibile sostituire il comando a terra fornito di serie con un comando a terra completo di tasto estate/inverno, disponibile come accessorio (cod. O-CTR000).

3. Per i modelli M 2V portare il tasto A sulla posizione estate; in questo modo si avvieranno i soli ventilatori. Per mezzo del tasto C è possibile far funzionare il ventilatore alla velocità massima (II) o alla velocità ridotta (I) (vedi Figura 1).

.

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 5

Generatori a metano/GPL serie M e M 2V

1.4 DATI TECNICI APPARECCHI SERIE M

MODELLO U.M. 20 25 30 35 40 50 60

CATEGORIA APPARECCHIO II TIPO APPARECCHIO C GAS DI ALIMENTAZIONE GAS NATURALE - G.P.L. PORTATA TERMICA NOMINALE kW 20,6 28,8 34,8 42,2 48,2 57,3 72,5 kcal/h 17710 24760 29920 36290 41450 49270 62350 POTENZA TERMICA NOMINALE kW 18,3 25,5 30,7 37,4 42,5 50,7 63,8 kcal/h 15730 21930 26400 32160 36550 43600 54860 CONSUMO GAS GAS NATURALE m3/h 2,18 3,04 3,68 4,46 5,10 6,06 7,67 (15°C - 1013mbar) G.P.L. G30 kg/h 1,62 2,27 2,74 3,32 3,80 4,52 5,72 G.P.L. G31 kg/h 1,59 2,22 2,69 3,26 3,73 4,43 5,61 RENDIMENTO % 88,8 88,5 88,2 88,6 88,2 88,5 88 PRESSIONE DI GAS NATURALE 20 ALIMENTAZIONE G.P.L. G30 28-30 G.P.L. G31 DIAMETRO ENTRATA GAS ” 1/2 3/4 DIAMETRO TUBO ASPIRAZIONE mm 130 DIAMETRO TUBO DI SCARICO mm 110 TENSIONE DI ALIMENTAZIONE 230V - 50HZ POTENZA ELETTRICA INSTALLATA W 250 240 340 340 400 500 610 FUSIBILE A 4 PORTATA ARIA m3/h 2630 2550 3800 3850 4500 5000 6875 SALTO TERMICO K 32 32 30,3 32,6 33,6 32 30,5 LANCIO (VELOCITÀ RESIDUA >1m/s)* m 12 15 18 20 21 23 25 LIVELLO SONORO A 6 m DI DISTANZA

IN CAMPO LIBERO IN INSTALLAZIONE TIPICA dB(A) 53 56 58 57,5 60 58 62 PESO kg 55 59 68 80 80 90 108

*VALORI MISURATI IN CAMPO LIBERO; IN INSTALLAZIONE REALE IL FLUSSO TERMICO PUÒ RAGGIUNGERE DISTANZE PARI A 2-3 VOLTE IL VALORE INDICATO (IN FUNZIONE DELL’ALTEZZA DELL’AMBIENTE E DELL’ISOLAMENTO TERMICO DELLA COPERTURA).

Tabella 1 – DATI TECNICI SERIE M

mbar

dB(A)

41

44

46

2H3+

12 - C32

37

45,5

- B

22

48

45

50

6 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

1.5 DATI TECNICI APPARECCHI SERIE M 2V

MODELLO U.M. 20 25 30 50 60

CATEGORIA APPARECCHIO II TIPO APPARECCHIO C GAS DI ALIMENTAZIONE GAS NATURALE - G.P.L. PORTATA TERMICA NOMINALE (ALLA IIA VELOCITÀ) kW 20,6 28,8 34,8 57,3 72,5 kcal/h 17710 24760 29920 49270 62350 POTENZA TERMICA NOMINALE (ALLA IIA VELOCITÀ) kW 18,3 25,5 30,7 50,7 63,8 kcal/h 15730 21930 26400 43600 54860 PORTATA TERMICA RIDOTTA (ALLA IA VELOCITÀ) kW 14,8 20,5 24,5 42,5 50,5 kcal/h 12730 17630 21070 36550 43430 POTENZA TERMICA RIDOTTA (ALLA IA VELOCITÀ) kW 12,8 17,7 21,1 36 42

CONSUMO GAS NOMINALE GAS NATURALE m3/h 2,18 3,04 3,68 6,06 7,67 (15°C - 1013mbar) G.P.L. (G30) 1,62 2,27 2,74 4,52 5,72 G.P.L. (G31) CONSUMO GAS RIDOTTO GAS NATURALE m3/h 1,57 2,17 2,59 4,50 5,34 (15°C - 1013mbar) G.P.L. (G30) 1,17 1,62 1,93 4,52 3,98

G.P.L. (G31) RENDIMENTO MASSIMO % 88,8 88,5 88,2 88,5 88 PRESSIONE DI GAS NATURALE 20 ALIMENTAZIONE G.P.L. (G30) 30 G.P.L. (G31) DIAMETRO ENTRATA GAS ” 1/2 3/4 DIAMETRO TUBO ASPIRAZIONE mm 130 DIAMETRO TUBO DI SCARICO mm 110 TENSIONE DI ALIMENTAZIONE 230V - 50HZ POTENZA ELETTRICA INSTALLATA W 340 620 FUSIBILE A 4 PORTATA ARIA ALLA II VELOCITÀ

ALLA I VELOCITÀ SALTO TERMICO ALLA II VELOCITÀ K 32 32 30,3 32 30,5 LANCIO ALLA II VELOCITÀ

(VELOCITÀ RESIDUA >1m/s)* LIVELLO SONORO 6 M DI DISTANZA (II VELOCITÀ)

IN CAMPO LIBERO IN INSTALLAZIONE TIPICA dB(A) 53 55 56 58 59 LIVELLO SONORO 6 M DI DISTANZA (I VELOCITÀ) IN

INSTALLAZIONE TIPICA PESO kg 55 59 68 90 108

*VALORI MISURATI IN CAMPO LIBERO; IN INSTALLAZIONE REALE IL FLUSSO TERMICO PUÒ RAGGIUNGERE DISTANZE PARI A 2-3 VOLTE IL VALORE INDICATO (IN FUNZIONE DELL’ALTEZZA DELL’AMBIENTE E DELL’ISOLAMENTO TERMICO DELLA COPERTURA).

Tabella 2 – DATI TECNICI SERIE M 2V

kcal/h 11010 15225 18150 30960 36120

kg/h

mbar

m3/h

3

/h

m

m 12 15 18 23 25

dB(A)

1,59 2,22 2,69 4,43 5,61

1,15 1,59 1,90 3,29 3,91

1700 1300

41

44

2350 1800

43

45

2H3+

12 - C32

37

3000 2300

44

47

- B

22

4700 3500

45

47

6200 4600

47

49

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 7

Generatori a metano/GPL serie M e M 2V

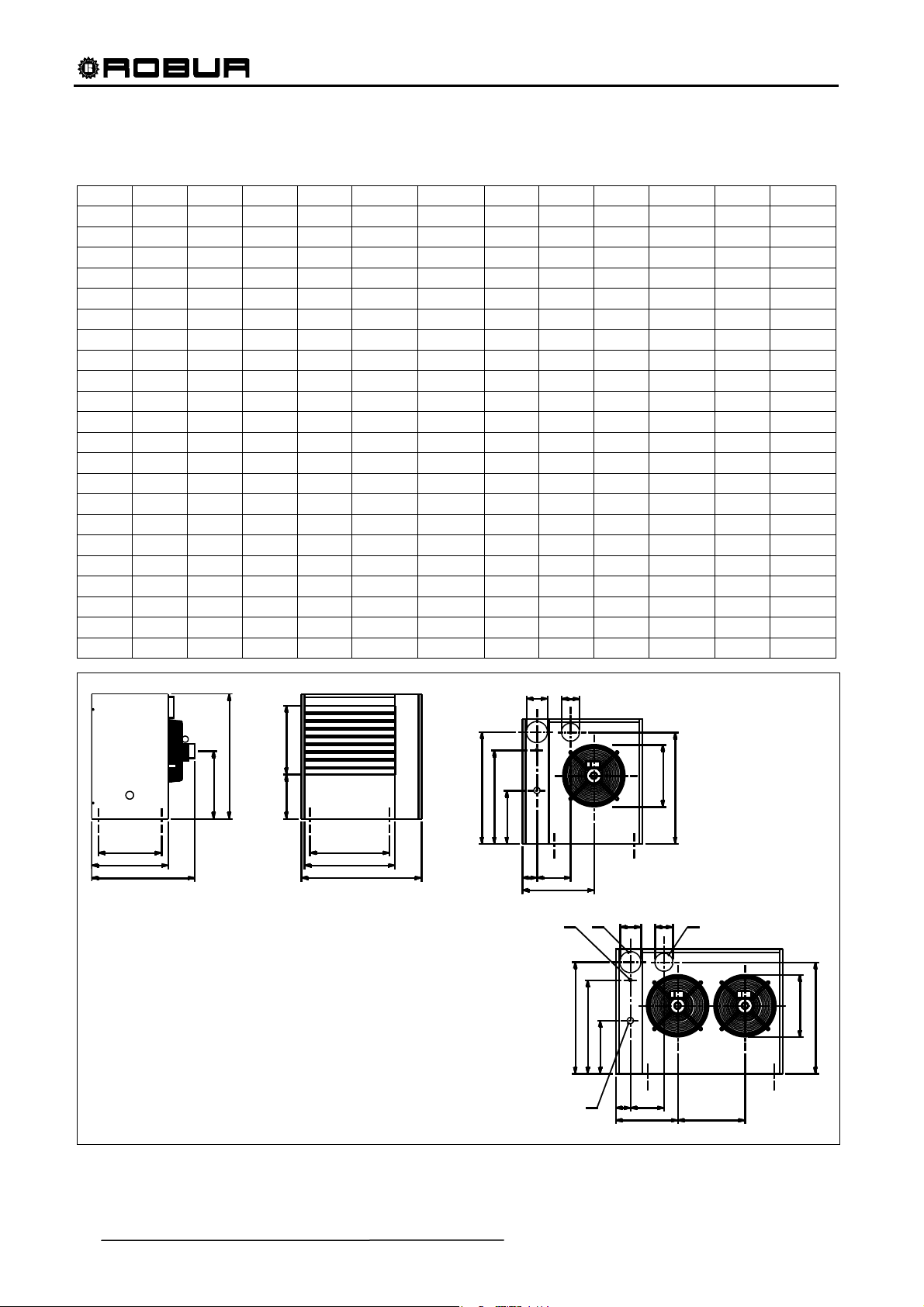

1.6 DIMENSIONI

20 20 2V 25 25 2V 30 30 2V 35 40 50 50 2V 60 60 2V

A 630 630 630 630 770 770 880 880 1070 1070 1270 1270 B 631 640 590 640 624 670 624 643 590 640 624 670 C 800 800 800 800 800 800 800 800 800 800 800 800 D 490 490 490 490 490 490 490 490 490 490 490 490 E 370 370 370 370 510 510 620 620 810 810 1010 1010 F 405 405 405 405 405 405 405 405 405 405 405 405 G 440 440 440 440 580 580 690 690 880 880 1080 1080 H 430 430 430 430 430 430 430 430 430 430 430 430 J 215 215 215 215 215 215 215 215 215 215 215 215 L 285 285 285 285 285 285 285 285 285 285 285 285 N 95 95 95 95 95 95 95 95 95 95 95 95 P 390 390 390 390 460 460 515 515 398 398 468 468 Q 435 435 435 435 435 435 435 435 435 435 435 435 R 340 340 340 340 340 340 340 340 340 340 340 340 S 600 600 600 600 600 600 600 600 600 600 600 600 T 715 715 715 715 715 715 715 715 715 715 715 715 U 714 714 714 714 714 714 714 714 714 714 714 714 V 1/2 1/2 1/2 1/2 1/2 1/2 1/2 3/4 3/4 3/4 3/4 3/4

W / / / / / / / / 432 432 495 495

X 113 113 113 113 113 113 113 113 113 113 113 113 Y 133 133 133 133 133 133 133 133 133 133 133 133 Z 355 355 355 355 410 410 410 410 355 355 410 410

Y

X

B massima

F

D

Q

C

H

L

E

G

A

T S

V

R

N

J

P

Z

VISTA POSTERIORE

M 20-25-30-35-40 M2V 20-25-30

U

2

3

X

Y

1

1 SCARICO FUMI 2 PRESA ARIA COMBURENTE 3 INGRESSO CAVO DI ALIMENTAZIONE 4 ATTACCO GAS

VISTA POSTERIORE

M 50-60 M2V 50-60

T

V

S

R

Z

U

4

J

N

P

W

Figura 2 – DIMENSIONI

8 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

1.7 MANUTENZIONE

Per un corretto e prolungato funzionamento si raccomanda di effettuare almeno una volta all’anno una pulizia generale dell’apparecchio, curando particolarmente quella degli scambiatori di calore e delle griglie ventilatore, che dovranno essere spazzolati accuratamente all’esterno.

Una manutenzione accurata è sempre fonte di risparmio e di sicurezza. Ricordiamo che, ai sensi delle prescrizioni contenute nel D.P.R. 26 agosto 1993 n.412, la manutenzione per

impianti termici deve essere effettuata annualmente, preferibilmente all’inizio della stagione invernale da personale professionalmente qualificato.

1.8 ASSISTENZA

Per tutte le operazioni di installazione, messa in funzione, manutenzione, cambi gas, ecc. avvalersi sempre dell’opera di personale professionalmente qualificato.

AVVERTENZA

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 9

Generatori a metano/GPL serie M e M 2V

2 INSTALLAZIONE

2.1 NORME GENERALI DI INSTALLAZIONE DELL’APPARECCHIO

AVVERTENZE

• L’installazione deve essere effettuata, secondo le istruzioni del costruttore, da personale professionalmente qualificato.

• Un’errata installazione può causare danni a persone, animali e cose, nei confronti dei quali il costruttore non può essere considerato responsabile.

• L’installazione deve essere effettuata in conformità alle norme nazionali e locali vigenti, in particolare:

- al D.M. del 12 aprile 1996 contenente le regole di prevenzione incendi per la progettazione, la

costruzione e l’esercizio degli impianti termici alimentati da combustibili gassosi;

- D.P.R. n.412/93 che regola la progettazione, l’installazione, l’esercizio e la manutenzione degli

impianti termici;

- D.P.R. n.551/99 che introduce alcune modifiche al D.P.R. n.412/93;

- alla legge n.46/90 e al relativo regolamento di attuazione (D.P.R. 447 del 1991) sulla sicurezza degli

impianti termici;

- alla norma UNI CIG 7129 che regola l’installazione di apparecchi alimentati a gas metano;

- alla norma UNI CIG 7131 che regola l’installazione di apparecchi alimentati a G.P.L.;

- alla legge n.186 dell’1 marzo 1968 che riguarda l’installazione di impianti elettrici.

Sulla base del progetto di installazione, predisporre le linee di alimentazione del gas e della energia elettrica, nonché le mensole di supporto dell’apparecchio.

Per l’installazione è bene rispettare le seguenti prescrizioni: A) Disimballare l’apparecchio avendo cura di verificare che non abbia subito danni durante il trasporto; ogni

apparecchio viene collaudato in fabbrica prima della spedizione, quindi se vi sono stati danni avvisare immediatamente il trasportatore.

B) La distanza minima dalla parete dietro l’apparecchio deve essere tale da consentire la sufficiente ripresa

d’aria. La distanza minima dalle pareti laterali per tale fine è riportata in Figura 4.

C) L’altezza ottimale consigliata da terra alla base del generatore è 2,5 - 3,5 m (vedi Figura 4).

Si sconsiglia di installare i generatori ad altezze inferiori a 2,5 m da terra. D) Un rubinetto di intercettazione e un giunto a tre pezzi dovranno essere previsti sull’alimentazione gas. E) Controllare che esista una adeguata fornitura e rete di distribuzione gas. In particolare se l’apparecchio è

alimentato con:

Gas naturale

Assicurarsi che la pressione della rete di alimentazione gas, con apparecchio funzionante, sia regolata sul

valore di 20 mbar (206 mm H2O) (tolleranza ammessa tra 17 mbar e 25 mbar). G.P.L. È indispensabile montare un riduttore di pressione di primo salto in prossimità del serbatoio di gas liquido

per ridurre la pressione a 1,5 ate e un riduttore di secondo salto da 1,5 a 0,03 ate (300 mm H2O) in

prossimità del generatore (tolleranza da 20 mbar a 35 mbar). F) Effettuare l’allacciamento elettrico secondo lo schema elettrico di montaggio (vedi Figura 20 o Figura 21 o

Figura 23), controllando che la tensione di alimentazione sia 230V/50Hz monofase. Per questa

operazione assicurarsi che:

- i dati della rete di alimentazione elettrica siano rispondenti a quelli di targa.

- il cavo sia di tipo H05 VVF 3x1,5 mm

2

con diametro esterno massimo di 8,4mm.

- al momento del collegamento, il cavo di terra sia più lungo di quelli sotto tensione. Sarà l’ultimo cavo a strapparsi in caso venga accidentalmente tirato il cavo di alimentazione e rimarrà quindi assicurata una buona continuità di terra.

10

Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad un efficace impianto di messa a terra, eseguito come previsto dalle vigenti norme di sicurezza. Non utilizzare i tubi gas come messa a terra di apparecchi elettrici.

G) L’apparecchio dovrà essere collegato alla linea di alimentazione elettrica mediante interruttore bipolare

con apertura minima dei contatti di 3 mm. Si definisce interruttore bipolare quello con possibilità di apertura sia sulla fase che sul neutro. Questo significa che alla sua apertura entrambi i contatti risultano aperti.

H) Nei modelli M è possibile sostituire il comando a terra fornito di serie con un comando a terra completo di

tasto estate/inverno, disponibile come accessorio (cod. O-CTR000).

I) È obbligatoria l’installazione di un termostato ambiente collegandolo all’apparecchio secondo lo schema

elettrico di montaggio (vedi Figura 20 o Figura 21 o Figura 23). Si raccomanda di posizionare il termostato (o l’elemento sensibile di questo) a circa 1,5 m dal pavimento, al riparo da correnti d’aria, esposizione diretta ai raggi di sole, influenza da fonti di riscaldamento diretto (lampade, flussi d’aria calda dell’apparecchio stesso ecc.) e possibilmente NON su pareti confinanti con l’esterno, per non falsare la temperatura rilevata e quindi il funzionamento dell’impianto. SI EVITERANNO COSI AVVIAMENTI ED

ARRESTI DELL’IMPIANTO NON VOLUTI E SI GARANTIRÀ UN OTTIMALE COMFORT NELL’AMBIENTE.

In alternativa al termostato ambiente si può installare uno dei comandi a terra di regolazione e programmazione disponibili come accessori.

I cavi di controllo (in particolare quelli connessi ai comandi a terra e alle sonde di temperatura) vanno protetti da interferenze create dai cavi di potenza. Ciò può, ad esempio, essere ottenuto mediante schermatura dei cavi o mediante posa in canaline separate da quelle in cui sono presenti cavi di potenza.

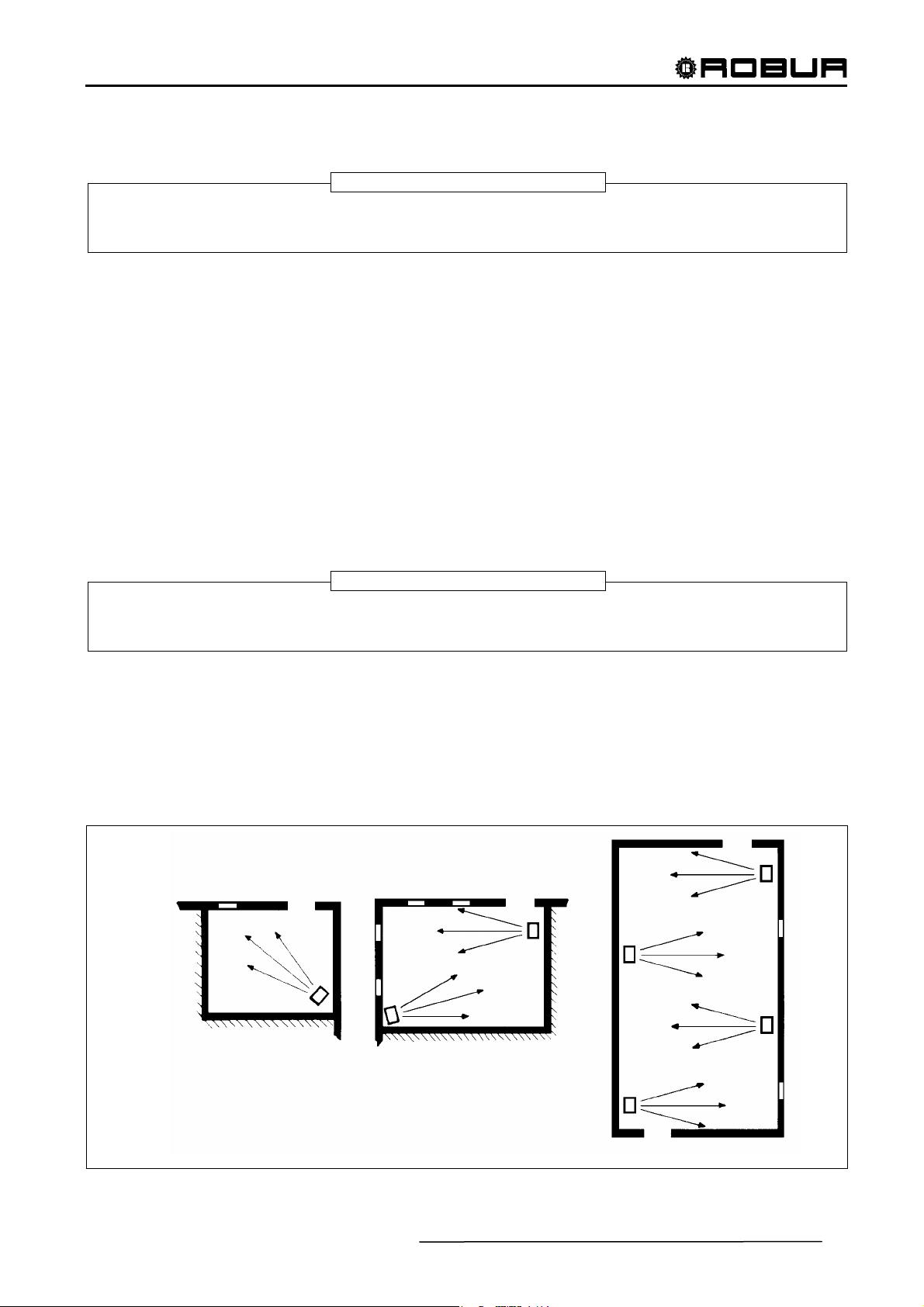

J) Per ottenere il massimo comfort e rendimento dall’impianto si consiglia di osservare le seguenti regole:

- fare attenzione che il flusso d’aria non investa direttamente il personale (inclinando in modo opportuno le alette delle griglie)

- tenere conto della presenza di ostacoli (pilastri o altro).

- per una migliore distribuzione del calore, in caso di installazione con più macchine, creare flussi alterni di aria calda (vedi Figura 3).

- in taluni casi può anche risultare opportuno porre gli apparecchi in vicinanza di portoni in modo che svolgano anche la funzione di barriera d’aria al momento dell’apertura dei portoni.

NOTA

Figura 3

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 11

Generatori a metano/GPL serie M e M 2V

Min 400

350

Min 200 A A

Min 2,5 m Max 3,5 m

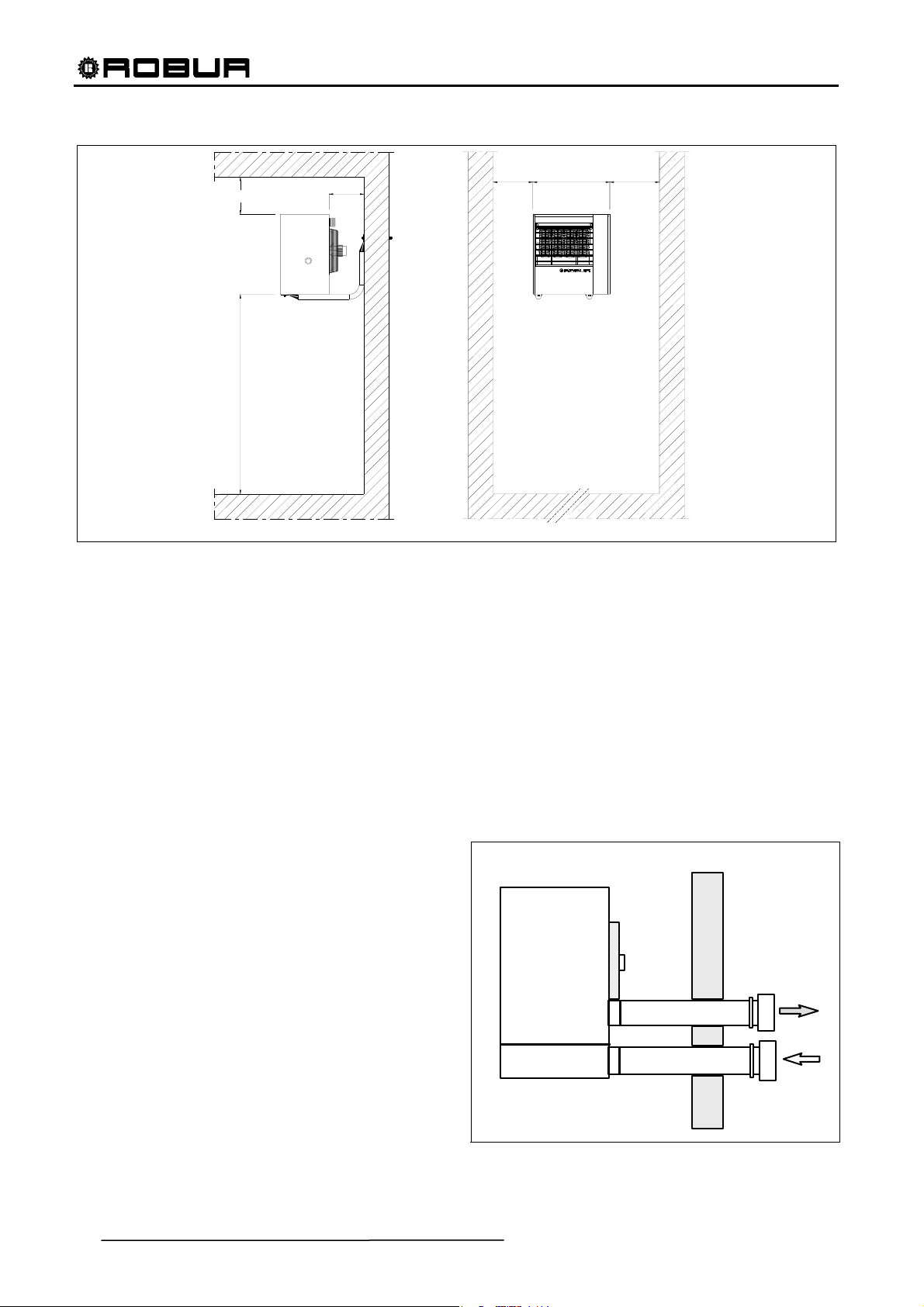

Figura 4 – DISTANZE DI RISPETTO

2.2 DIMENSIONAMENTO E INSTALLAZIONE TUBI ARIA COMBURENTE/SCARICO FUMI

I generatori d’aria calda serie M e serie M 2V possono essere installati in uno dei seguenti modi:

- installazione tipo C

avvengono tramite condotti coassiali o separati orizzontali. In questo modo l’apparecchio è stagno rispetto al locale in cui è installato. La Figura 5 e Figura 6 riportano alcuni esempi.

- installazione tipo C

avvengono tramite condotti coassiali o separati verticali. In questo modo l’apparecchio è stagno rispetto al locale in cui è installato (vedi Figura 9)

- installazione tipo B

l’apparecchio è installato; l’aria necessaria per la combustione è prelevata direttamente dal locale (vedi Figura 7). Effettuando questa installazione l’apparecchio non è stagno; per questa ragione questa installazione può essere effettuata SOLO in ambienti sufficientemente areati.

In ogni caso utilizzare condotti omologati in funzione del tipo di installazione che si intende effettuare. ROBUR S.p.A. dispone su ordinazione di tubi rigidi,

condotti coassiali e terminali omologati Per dimensionare il sistema tubi occorre calcolare la perdita di carico totale generata dal sistema stesso.

La perdita di carico totale ammessa dal sistema tubi dipende dal modello dell’apparecchio, dal diametro del tubo/i e dal diaframma montato sull’apparecchio.

La Tabella 3 riporta le perdite di carico ammesse a seconda del modello di apparecchio e del diaframma montato su di esso. La Tabella 4 riporta le perdite di carico dei tubi fumi e dei tubi aria a seconda del diametro utilizzato.

: lo scarico dei prodotti della combustione e il prelievo dell’aria comburente

12

: lo scarico dei prodotti della combustione e il prelievo dell’aria comburente

32

: lo scarico dei prodotti della combustione avviene all’esterno del locale in cui

22

VISTA DALL’ALTO

.

fumi

aria

Figura 5 – INSTALLAZIONE TIPO C12 CON CONDOTTI SEPARTI A

PARETE

12 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

Le perdite di carico dei condotti coassiali sono riportate in Tabella 5. Le perdite di carico dei terminali esterni possono essere trascurate in quanto di bassissima entità. In fase di progetto e scelta tubi è necessario verificare che la somma delle perdite di carico del sistema tubi

sia superiore alla perdita di carico minima ed inferiore alla perdita di carico massima ammessa dall’apparecchio. (vedi Tabella 3).

Nel caso di installazione di tubi orizzontali di lunghezza superiore ad 1 metro, per evitare che eventuali gocce di condensa raggiungano l’apparecchio, è necessario installare il tubo fumi con una contro pendenza di 2 o 3cm per ogni metro di lunghezza (vedi Figura 10). Inoltre per una corretta installazione dei terminali esterni di scarico dei prodotti della combustione e di ripresa dell’aria comburente, seguire le indicazioni riportate in Figura 8.

NOTA

Nel caso di installazione di tubi verticali di lunghezza superiore a 3 metri, per evitare che eventuali gocce di condensa raggiungano l’apparecchio, è necessario prevedere sulla base del tubo fumi posto in verticale un elemento a “T” per la raccolta dell’eventuale condensa.

Figura 6 – INSTALLAZIONE TIPO C12 CON CONDOTTO COASSIALE A PARETE

A

NOTA

VISTA DALL’ALTO

D

B

F

A generatore serie M B adattatore Ø 110/Ø130 C adattatore Ø 132/Ø130

CE

D tubo Ø 110 E tubo Ø 130 F condotto coassiale

VISTA DALL’ALTO

fumi

aria

Figura 7 – INSTALLAZIONE TIPO B22

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 13

Generatori a metano/GPL serie M e M 2V

MODELLO

20/20 2V ----- ----- 60 019 40 -----

25/25 2V

30/30 2V

35

40

50/50 2V

60/60 2V

Tabella 3 – PERDITA DI CARICO AMMESSA IN FUNZIONE DEL MODELLO E DEL DIAFRAMMA MONTATO

MODELLO

H (mm) CODICE H (mm) CODICE Ø 100 Ø 110 Ø 130 Ø 100 Ø 110 Ø 130

20/20 2V ----- ----- 60 019 0,73 0,46 0,20 0,27 0,17 0,07

25/25 2V

30/30 2V

35

40

50/50 2V

60/60 2V

N.R.= DIAMETRO NON RACCOMANDATO

Tabella 4 – PERDITA DI CARICO TUBI ARIA E TUBI FUMI

DIAF RAMMA ARIA DIAF RAMMA FUMI PERDITA DI CARICO AMMESSA (P A)

ALTEZZA (mm) CODICE ALTEZZA (mm) CODICE MASSIMA MINIMA

----- ----- ----- ----- 30 12

----- ----- 45 012 16 ----84 007 ----- ----- 35 23 84 007 55 013 25 -----

----- ----- ----- ------ 42 25

----- ----- 40 014 24 10

----- ----- 50 020 12 -----

----- ----- ----- ----- 30 19

----- ----- 35 026 19 -----

----- ----- ----- ----- 27 8

----- ----- 35 026 8 -----

----- ----- ----- ----- 69 45

----- ----- 45 012 46 22

----- ----- 55 013 21 -----

DIAFRAMMA

ARIA

----- ----- ----- ----- 1,58 0,99 0,43 0,57 0,36 0,16

----- ----- 45 012 1,52 0,95 0,42 0,55 0,34 0,15 84 007 ----- ----- 1,93 1,21 0,53 0,71 0,45 0,20 84 007 55 013 1,77 1,11 0,49 0,65 0,41 0,18

----- ----- ----- ----- 3,31 2,07 0,91 1,15 0,72 0,32

----- ----- 40 014 3,27 2,04 0,90 1,15 0,72 0,32

----- ----- 50 020 3,34 2,09 0,92 1,17 0,73 0,32

----- ----- ----- ----- 4,85 3,03 1,34 1,77 1,10 0,49

----- ----- 35 026 4,85 3,03 1,34 1,77 1,10 0,49

----- ----- ----- ----- 4,83 3,02 1,33 1,64 1.03 0,45

----- ----- 35 026 4,83 3,02 1,33 1,64 1.03 0,45

----- ----- ----- ----- N.R. 4,82 2,12 N.R. 1,49 0,66

----- ----- 45 012 N.R. 5,49 2,42 N.R. 1,73 0,76

----- ----- 55 013 N.R. 5,16 2,27 N.R. 1,66 0,73

DIAFRAMMA

FUMI

PERDITA DI CARICO TUBO FUMI

(Pa/m)

PERDITA DI CARICO TUBO ARIA

(Pa/m)

NOTA

Per ogni curva a 90° considerare un incremento di lunghezza pari a 1,5 metri. Per ogni elemento a “T” considerare un incremento di lunghezza pari a 2 metri. Per ogni curva a 45° considerare un incremento di lunghezza pari a 0,75 metri.

14 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

DIAFRAMMA

ARIA

MODELLO

H

(mm)

20/20 2V ----- ----- 60 019 5,8 2,0 2,2

25/25 2V

30/30 2V

35

40

50/50 2V

60/60 2V

N.R.= DIAMETRO NON RACCOMANDATO

* LE PERDITE DI CARICO SONO DA CONSIDERARSI COMPRENSIVE DI RACCORDI

Tabella 5 – PERDITA DI CARICO CONDOTTI COASSIALI

COD.

----- ----- ----- ----- 11,5 4,5 5,1

----- ----- 45 012 11,5 4,5 5,1

84 007 ----- ----- 18,0 5,0 5,6 84 007 55 013 18,0 5,0 5,6

----- ----- ----- ----- 29,0 9,5 10,7

----- ----- 40 014 N.R. 9,5 10,7

----- ----- 50 020 N.R. 9,5 10,7

----- ----- ----- ----- N.R. 10,5 11,8

----- ----- 35 026 N.R. 10,5 11,8

----- ----- ----- ----- N.R. 10,0 11,3

----- ----- 35 026 N.R. 10,0 11,3

----- ----- ----- ----- N.R. 29,5 33,1

----- ----- 45 012 N.R. 29,5 33,1

----- ----- 55 013 N.R. N.R. N.R.

DIAFRAMMA

FUMI

H

(mm)

COD.

PERDITA DI CARICO CONDOTTO

COASSIALE Ø 100

PER M 20-25-30-35 (Pa)*

SCAR ICO A P A RETE

(O-SCR000)

PERDITA DI CARICO CONDOTTO

COASSIALE Ø 130 PER TUTTI I

MODELLI (Pa)*

SCAR ICO A

PARETE

(O-SCR001)

SCARICO

A TETTO

(O-SCR002)

NOTA

Il condotto coassiale per scarico a tetto è disponibile SOLO per il Ø 130. Tutti i kit condotti coassiali sono completi di raccordi per il collegamento tra condotto e apparecchio.

POSIZIONI CORRETTE

ARIA

FUMI

ARIA

POSIZIONE ERRATA

FUMI

Figura 8 – POSIZIONI TERMINALI A PARETE

Figura 9 – INSTALLAZIONE TIPO C32 CON CONDOTTO COASSILAE

A TETTO

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 15

Generatori a metano/GPL serie M e M 2V

ESEMPIO DI CALCOLO

Ipotizziamo di installare un M35 con montato il diaframma fumi altezza 50 cm; il sistema aria/fumi verrà realizzato nel seguente modo:

- 3 metri di tubo fumi Ø 110

- 2 curve a 90° Ø 110 sul tubo fumi

- 2 metri di tubo aria Ø 130 E’ possibile quindi procedere al calcolo di verifica ricordando che la perdita di carico massima ammessa è pari

a 12 Pa (vedi Tabella 3).

Q.tà Perdita di carico

tubo fumi Ø 110 3 x 2,09 Pa = 6,27 Pa + curve a 90 (2x1,5)x 2,09 Pa = 6,27 Pa + tubo aria Ø 130 2 x 0,32 Pa = 0,64 Pa +

Perdita di carico totale 13,18 Pa La perdita di carico totale del sistema tubi è MAGGIORE della perdita di carico max ammessa (13,18

Pa MAGGIORE di 12 Pa) quindi l’installazione NON È CONSENTITA.

L’installazione sarà possibile adottando uno dei seguenti provvedimenti:

- montare il diaframma fumi di altezza 40 cm

- utilizzare il tubo fumi di Ø 130

- ridurre i metri del condotto fumi In questo caso non è possibile eliminare il diaframma fumi in quanto così facendo la perdita di carico totale

del sistema tubi risulta essere inferiore alla perdita di carico minima ammessa all’apparecchio.

Figura 10 – CONTROPENDENZA TUBI ORIZZONTALI

2-3 cm al metro

30 mm

16

Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

2.3 INSTALLAZIONE DIAFRAMMA FUMI

A corredo con i generatori serie M e serie M 2V viene fornito uno o più diaframma fumi; per il montaggio del diaframma seguire le seguenti istruzioni:

- Verificare che non vi sia alimentazione elettrica.

- Aprire lo sportello quadro elettrico.

- Svitare la vite che blocca il coperchio (vedi Figura 11).

- Togliere il coperchio.

- Svitare le due viti inferiori che bloccano l’aspiratore fumi e allentare le due viti superiori.

- Infilare il diaframma fumi tra il boccaglio e la coclea in modo che i fori del diaframma risultino verso il basso.

- Far coincidere i fori del diaframma con i fori inferiori.

- Riavvitare le viti inferiori e superiori che bloccano l’aspiratore fumi.

- Riposizionare il coperchio e riavvitare la vite di fissaggio.

Figura 11

Vite bloccaggio coperchio

'

2.4 INSTALLAZIONE A MENSOLA

ROBUR S.p.A. fornisce delle mensole di facile montaggio, appositamente previste per i propri generatori. Qualora non si vogliano utilizzare questi accessori, riferirsi allo schema sottoriportato. Per il fissaggio dell’apparecchio sulle mensole di supporto, bloccare quest’ultimo con 4 bulloni M10.

Figura 12

VISTA FRONTALE

840

VISTA LATERALE

2,5 - 3,5 m

MODELLO 20 25 30 35 40 50 60

A 370 370 510 620 620 810 1010

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 17

Generatori a metano/GPL serie M e M 2V

2.5 INSTALLAZIONE COMANDO A TERRA PER APPARECCHI SERIE M

Di serie con gli apparecchi serie M viene fornito un comando a terra composto da pulsante di reset con spia di blocco (vedi Figura 1). Il comando deve essere ricablato e posizionato in una posizione adeguata.

L’operazione deve essere effettuata da personale qualificato. In ogni caso assicurarsi che non ci sia tensione nei cavi durante questa operazione. La sezione minima di ogni polo d eve essere di 1 mm

Per l’installazione del comando a terra procedere come segue:

- dopo aver individuato la posizione dove si intende posizionare il comando a terra (distanza massima di 20 metri dal generatore) fissarlo con le viti ad espansione

- predisporre quindi il cavo 3 x 1 mm

2

di lunghezza adeguata (massimo 20 metri)

- togliere tensione

- collegare i cavi alla morsettiera predisposta all’interno dell’apparecchio seguendo le indicazioni riportate sullo schema elettrico di montaggio (vedi Figura 20 o Figura 21 morsetti 5-6-7)

- ridare tensione

- accendere l’apparecchio

- controllare quindi che, togliendo il gas, dopo qualche secondo si illumini la spia di blocco

- controllare poi che riaprendo il gas e premendo il pulsante di reset la spia si spenga ed il generatore si riavvii.

I cavi di controllo (in particolare quelli connessi al comando a terra e alla sonda di temperatura) vanno protetti da interferenze create dai cavi di potenza. Ciò può, ad esempio, essere ottenuto o mediante schermatura dei cavi o mediante posa in canaline separate da quelle in cui sono presenti cavi di potenza.

AVVERTENZA

NOTA

2.

2.6 INSTALLAZIONE COMANDO A TERRA APPARECCHI SERIE M 2V

Con gli apparecchi serie M 2V viene fornita un comando a terra composto da: tasto estate/inverno, pulsante di reset con spia di blocco e tasto I e II velocità (Figura 1). Il comando deve essere ricablato e posizionato in una posizione adeguata.

L’operazione deve essere effettuata da personale professionalmente qualificato. In ogni caso assicurarsi che non ci sia tensione nei cavi durante questa operazione. La sezione minima di ogni polo deve essere di 1

2

.

mm

Per l’installazione del comando a terra procedere come segue:

- dopo aver individuato la posizione dove si intende posizionare il comando a terra (distanza massima di 20 metri dal generatore) fissarlo con le viti ad espansione

- predisporre quindi il cavo 8 x 1 mm

2

di lunghezza adeguata (massimo 20 metri)

- togliere tensione

- collegare i cavi alla morsettiera predisposta all’interno dell’apparecchio seguendo le indicazioni riportate sullo schema elettrico di montaggio (vedi Figura 23)

- ridare tensione

- accendere l’apparecchio

- controllare quindi che, togliendo il gas, dopo qualche secondo si illumini la spia di blocco

- controllare poi che riaprendo il gas e premendo il pulsante di reset la spia si spenga ed il generatore si riavvii

- controllare, posizionado il tasto A su estate, il corretto funzionamento del circuito estate/inverno (i bruciatori restano spenti ed i soli ventilatori funzionano)

- controllare, per mezzo del tasto B, il corretto funzionamento del circuito prima/seconda velocità.

AVVERTENZA

18 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

NOTA

I cavi di controllo (in particolare quelli connessi al comando a terra e alla sonda di temperatura) vanno protetti da interferenze create dai cavi di potenza. Ciò può, ad esempio, essere ottenuto o mediante schermatura dei cavi o mediante posa in canaline separate da quelle in cui sono presenti cavi di potenza.

2.7 REGOLAZIONE PRESSIONE AL BRUCIATORE

Per un corretto funzionamento la pressione al bruciatore deve essere quella indicata in tabella n.6 e n.8. L’apparecchio viene inviato dalla fabbrica con la pressione gas già tarata. La pressione può essere verificata per mezzo della presa pressione posta sul collettore gas (Figura 13).

Dopo la taratura spegnere e riaccendere il generatore e verificare che la pressione al bruciatore si sia stabilizzata. Se necessario ritararla. Dopo il completamento della taratura occorre sigillare la vite di regolazione della valvola.

VALVOLA SIT 830 TANDEM (PER APPARECCHI SERIE M MODELLI 20-25-30-35-40)

(Per procedere alla regolazione occorre togliere il coperchio di protezione che andrà riposizionato alla fine delle operazioni).

Agire sulla vite A di Figura 15 ruotando in senso orario per incrementare la pressione, o in senso antiorario per diminuirla, fino al raggiungimento della pressione indicata nella Tabella 6 e nella Tabella 8.

TABELLA PRESSIONE AL BRUCIATORE PER APPARECCHI SERIE M ALIMENTATI A GAS NATURALE (G20) (PRESSIONE DI ALIMENTAZIONE 20 mbar)

20 25 30 35 40 50 60

AVVERTENZA

PRESSIONE BRUCIATORE (mbar) (mmH

Tabella 6

2

O)

11,8 120

11

112

7,8

80

6,8

69

7,8

80

9,5

97

8,0

82

VALVOLA SIT 836 TANDEM (PER APPARECCHI SERIE M 2V MODELLI 20-25-30) Regolazione per gas naturale

• Togliere il coperchio in plastica C (vedi Figura 16).

• Accendere l’apparecchio.

• Regolare la pressione al bruciatore per mezzo della vite B al valore indicato nella Tabella 7 (per

l’operazione utilizzare una chiave n.º10).

• Procedere quindi alla regolazione della potenzialità ridotta (vedi paragrafo specifico).

TABELLA PRESSIONE AL BRUCIATORE PER APPARECCHI SERIE M 2V ALIMENTATI A GAS NATURALE (G20) (PRESSIONE DI ALIMENTAZIONE 20 mbar)

20 25 30 50 60 PRESSIONE BRUCIATORE (mbar)

(mmH

Tabella 7

2

O)

11,8

120

11

112

10,5

107

9,5

97

8,0

82

Regolazione per gas G.P.L.

Verificare che la vite di regolazione B sia serrata (Figura 16) in caso contrario serrarla completamente. In questo modo la pressione al bruciatore è direttamente in relazione alla pressione in rete; assicurarsi quindi di avere una pressione in rete di 30 mbar (per gas G30) o di 37 mbar (per gas G31). La riduzione della pressione in rete è possibile con opportuni riduttori di pressione di primo salto, in prossimità del serbatoio di gas liquido, per ridurre la pressione a 1,5 bar ed un riduttore di secondo salto da 1,5 bar a 0,03 o 0,037 bar in prossimità del generatore ma sempre all’esterno dell’edificio. Procedere quindi alla regolazione della potenzialità ridotta (vedi paragrafo specifico).

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 19

Generatori a metano/GPL serie M e M 2V

VALVOLA SIT 826 (PER APPARECCHI SERIE M e M 2V MODELLI 50 - 60) Regolazione per gas naturale

• Togliere il coperchio in plastica C (vedi Figura 17).

• Accendere l’apparecchio.

• Regolare la pressione al bruciatore per mezzo della vite B al valore indicato nella Tabella 6 (per

l’operazione utilizzare una chiave n.º10).

• Procedere quindi alla regolazione della pressione lenta apertura per gli apparecchi serie M (vedi paragrafo specifico) oppure alla regolazione della potenzialità ridotta per gli apparecchi serie M 2V (vedi paragrafo specifico).

Regolazione per gas G.P.L.

Verificare che la vite di regolazione B sia serrata (Figura 17) in caso contrario serrarla completamente. In questo modo la pressione al bruciatore è direttamente in relazione alla pressione in rete; assicurarsi quindi di avere una pressione in rete di 30 mbar (per gas G30) o di 37 mbar (per gas G31). La riduzione della pressione in rete è possibile con opportuni riduttori di pressione di primo salto, in prossimità del serbatoio di gas liquido, per ridurre la pressione a 1,5 bar ed un riduttore di secondo salto da 1,5 bar a 0,03 o 0,037 bar in prossimità del generatore ma sempre all’esterno dell’edificio. Procedere quindi alla regolazione della pressione di lenta apertura per gli apparecchi serie M (vedi paragrafo specifico) oppure alla regolazione della potenzialità ridotta per gli apparecchi serie M 2V (vedi paragrafo specifico).

TABELLA PRESSIONE AL BRUCIATORE PER APPARECCHI SERIE M e M 2V ALIMENTATI A G.P.L. (G30 – G31) (PRESSIONE DI ALIMENTAZIONE 30 – 37 mbar)

20 25 30 35 40 50 60 PRESSIONE BRUCIATORE (mbar)

(mmH

Tabella 8

2

O)

28,5

291

28.5 291

28

286

28

286

28

286

27,5

281

27,5

281

2.8 REGOLAZIONE DELLA LENTA APERTURA (PER APPARECCHI SERIE M)

Dopo il completamento della taratura occorre sigillare la vite di regolazione della valvola.

AVVERTENZA

VALVOLA SIT 836 TANDEM

Nessuna regolazione richiesta.

VALVOLA SIT 826

Per la regolazione della lenta apertura procedere come segue (vedi Figura 17):

• Scollegare l’alimentazione alla bobina SMD (D). In questo modo il generatore si porterà alla pressione di lenta apertura.

• Tenendo fissato il dado B, regolare per mezzo della vite A la pressione di lenta apertura al valore indicato nella Tabella 9 e nella Tabella 10 (per l’operazione utilizzare un cacciavite).

• Riposizionare il coperchio in plastica C.

• Ripristinare il collegamento della bobina SMD (D).

TABELLA LENTA APERTURA PER APPARECCHI SERIE M ALIMENTATI A GAS NATURALE (G20) (PRESSIONE DI ALIMENTAZIONE 20 mbar)

20 25 30 35 40 50 60 PRESSIONE BRUCIATORE (mbar)

(mmH

Tabella 9

2

O)

---

5,4

55

3,9

40

20 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

TABELLA LENTA APERTURA PER APPARECCHI SERIE M ALIMENTATI A G.P.L. (G30 – G37) (PRESSIONE DI ALIMENTAZIONE 30 mbar)

20 25 30 35 40 50 60 PRESSIONE BRUCIATORE (mbar)

(mmH

Tabella 10

2

O)

---

16,5

168

14,1

143

2.9 REGOLAZIONE DELLA POTENZIALITÀ RIDOTTA (APPARECCHI SERIE M 2V)

Dopo il completamento della taratura occorre sigillare la vite di regolazione della valvola.

VALVOLA SIT 836 TANDEM

Per la regolazione della potenzialità ridotta procedere come segue (vedi Figura 16):

• Scollegare l’alimentazione alla bobina SMD (D). In questo modo il generatore si porterà alla pressione dI potenzialità ridotta.

• Tenendo fissato il dado B, regolare per mezzo della vite A la pressione di lenta apertura al valore indicato in Tabella 11 o in Tabella 12 (per l’operazione utilizzare un cacciavite).

• Riposizionare il coperchio in plastica C e ripristinare il collegamento della bobina SMD (D).

VALVOLA SIT 826

• Per la regolazione della lenta apertura procedere come segue (vedi Figura 17):

• Scollegare l’alimentazione alla bobina SMD (D). In questo modo il generatore si porterà alla pressione di

potenzialità ridotta.

• Tenendo fissato il dado B, regolare per mezzo della vite A la pressione di lenta apertura al valore indicato in Tabella 11 o in Tabella 12 (per l’operazione utilizzare un cacciavite).

• Riposizionare il coperchio in plastica C e ripristinare il collegamento della bobina SMD (D).

TABELLA POTENZIALITÀ RIDOTTA PER APPARECCHI SERIE M 2V ALIMENTATI A GAS NATURALE (G20) (PRESSIONE DI ALIMENTAZIONE 20 mbar)

20 25 30 50 60

AVVERTENZA

PRESSIONE BRUCIATORE (mbar) (mmH

Tabella 11

2

O)

5,8

59

5,5 56

5,9

60

5,4

55

3,9

40

TABELLA POTENZIALITÀ RIDOTTA PER APPARECCHI SERIE M 2V ALIMENTATI A G.P.L. (G30 – G31) (PRESSIONE DI ALIMENTAZIONE 30-37 mbar)

20 25 30 50 60 PRESSIONE BRUCIATORE (mbar)

(mmH

Tabella 12

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 21

2

O)

15

153

15

153

16,3

166

16,5

168

14,1

143

2.10 ADATTAMENTO AD ALTRO TIPO DI GAS

Generatori a metano/GPL serie M e M 2V

AVVERTENZA

L’operazione deve essere effettuare da personale qualificato. Un errato o non accorto montaggio del circuito gas può causare pericolose fughe di gas su tutto il circuito ed in particolare nelle zone manomesse. Usare, inoltre, su tutti i raccordi adeguati sigillanti.

Se il tipo di gas indicato dall’etichetta non corrisponde a quello da utilizzare, l‘apparecchio deve essere convertito e adattato al tipo di gas che si intende usare.

Per tale operazione procedere come segue: A) Togliere l’alimentazione gas ed elettrica.

B) Sostituire gli ugelli con quelli di diametro adatto al tipo di gas che si intende usare (vedi Tabella 13).

Ricordarsi di montare anche le rondelle in rame poste tra ugello e collettore.

C) Procedere, quindi, alla regolazione dell’apparecchio come descritto nel capitolo Regolazione pressione al

bruciatore .

D) Sostituire l’adesivo indicante il tipo di gas per cui l’apparecchio è predisposto, con quello indicante il tipo di

gas realmente utilizzato.

2.11 BRUCIATORE PRINCIPALE

Il bruciatore principale è costituito da un collettore porta ugelli zincato e da tubolari in acciaio inossidabile. I tubolari sono corredati da speciali Venturi per la miscelazione aria/gas, da particolari deflettori, posti

all’interno, per una migliore ripartizione della miscela. Il bruciatore è adatto al funzionamento a gas naturale o G.P.L. con la sola sostituzione degli ugelli e la

regolazione della pressione al bruciatore. Sul collettore è montata la presa pressione per il rilevamento della pressione gas al bruciatore (P1).

UGELLI PER APPARECCHI SERIE M e SERIE M 2V

20

20 2V

25

25 2V

30 30 2V 35 40

50

50 2V

60

60 2V

Gas naturale (G20) (mm) GPL (G30-G31) (mm)

Tabella 13

2,80

1,6/1,8

3,30 2,00

4,00 2,20

3,70 2,20

4,50 2,40

3,30

1,7/1,95

3,45

1,85/2,15

4,00

2,2/2,3

P1 presa pressione

P1

Figura 13

22 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

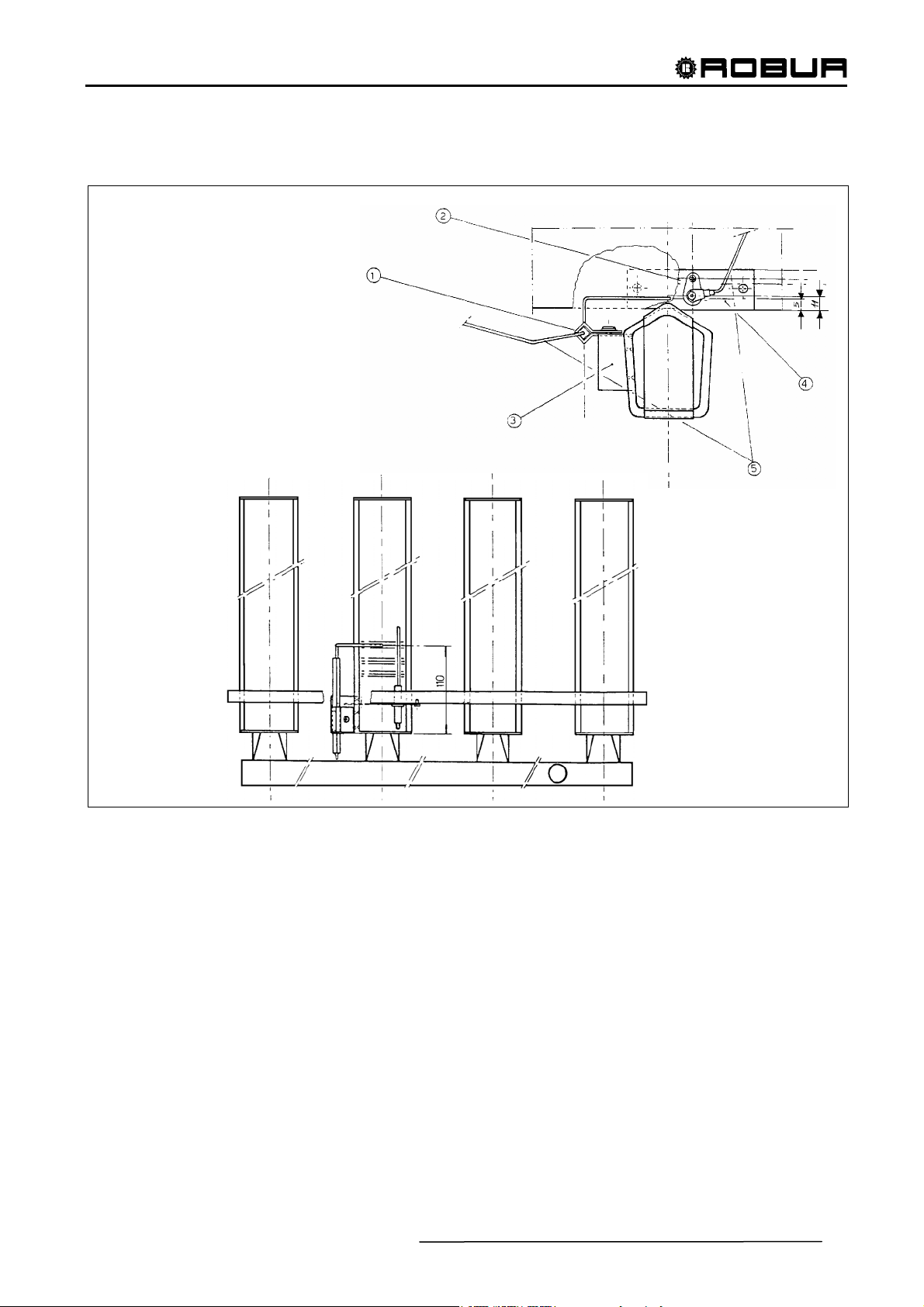

2.12 GRUPPO ACCENSIONE E RILEVAZIONE

IL GRUPPO COMPRENDE

1) ELETTRODO DI ACCENSIONE

2) ELETTRODO DI CONTROLLO FIAMMA

3) SUPPORTO ELETTRODO DI ACCENSIONE

4) SUPPORTO ELETTRODO DI RILEVAZIONE

5) CABLAGGIO

Figura 14

2.13 VALVOLE GAS

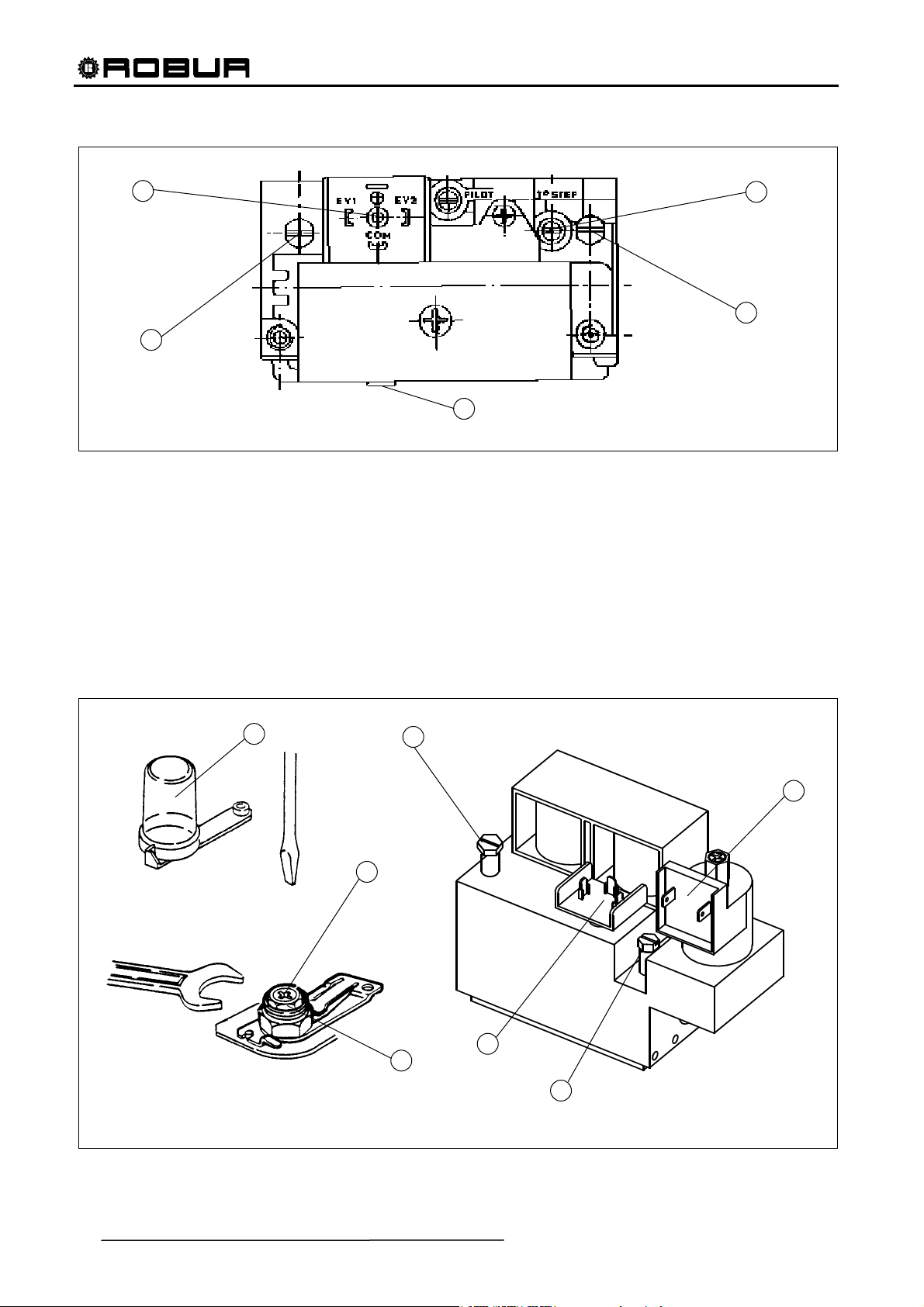

VALVOLA SIT 830 TANDEM (PER APPARECCHI SERIE M MODELLI 20-25-30-35-40) Dati tecnici:

- Tensione di alimentazione: 230 V – 50 Hz

- Temperatura di esercizio: 0°C fino a +60°C

A) Regolatore di pressione B) Presa pressione in entrata C) Regolazione lenta apertura D) Connettori per alimentazione elettrica E) Presa pressione in uscita

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 23

Generatori a metano/GPL serie M e M 2V

Figura 15 – VALVOLA SIT 830 TANDEM

VALVOLA SIT 836 TANDEM (PER APPARECCHI SERIE M 2V MODELLI 20-25-30) Dati tecnici:

- Tensione di alimentazione: 230 V – 50 Hz

- Temperatura di esercizio: 0°C fino a +60°C A) Regolazione lenta apertura B) Dado di regolazione pressione gas al bruciatore C) Protezione viti di regolazione D) Connettore per l’alimentazione elettrica della bobina SMD di lenta apertura E) Presa per la rilevazione della pressione gas in ingresso F) Presa per la rilevazione della pressione gas in uscita G) Connettori per alimentazione elettrica

D

B

A

C

E

C

Figura 16 – VALVOLA SIT 836 TANDEM

F

D

A

G

B

E

Cod. SGVLV009

24 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

VALVOLA SIT 826 TANDEM (PER APPARECCHI SERIE M e M 2V MODELLI 50-60) Dati tecnici:

- Tensione di alimentazione: 230 V – 50 Hz

- Temperatura di esercizio: 0°C fino a +60°C

A) Regolazione lenta apertura B) Dado di regolazione pressione gas al bruciatore C) Protezione viti di regolazione D) Connettore per l’alimentazione elettrica della bobina SMD di lenta apertura E) Presa per la rilevazione della pressione gas in ingresso F) Presa per la rilevazione della pressione gas in uscita G) Connettori per alimentazione elettrica

Figura 17 – VALVOLA SIT 826

G

C

A

E

F

B

D

G

2.14 CENTRALINA ELETTRONICA

Una centralina elettronica sovrintende alle operazioni di accensione e rilevazione della presenza di fiamma.

Dati tecnici :

Tempo di sicurezza : 10 sec Tempo di prelavaggio : 30 sec Tensione di alimentazione : 230 V - 50 Hz

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 25

2.15 QUADRO ELETTRICO

C

D

A

Figura 18

Generatori a metano/GPL serie M e M 2V

B

F

E

A) Termostato di sicurezza B) Termostato di limite C) Pressostato aria D) Apparecchiatura di accensione E) Relè controllo presso stato F) Relè di selezione I/II velocità (solo sui modelli 2 velocità)

2.16 EVENTUALI ANOMALIE DI FUNZIONAMENTO

Prima di effettuare controlli particolari, accertarsi che: A) Non manchi corrente elettrica : 230 V ± 10% 50 Hz e non manchi un adeguato impianto di messa a terra.

B) Non manchi gas. C) Le pressioni e le portate siano nei limiti indicati dalla casa. Ad una pressione inferiore a quella indicata dal

costruttore, corrisponde una insufficiente alimentazione gas. Le cause po ssono essere: Se l’apparecchio funziona a Gas naturale: a) Contatore insufficiente. b) Lunghezza delle tubazioni gas numero di curve eccessive rispetto al diametro utlizzato. Se l’apparecchio funziona a G.P.L.: a) Può accadere che dopo un primo spegnimento del bruciatore, al momento della riaccensione

l’apparecchio vada in blocco. In questo caso è possibile che il riduttore abbia portata insufficiente.

26 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

b) Se non si raggiunge la pressione indicata è possibile che il serbatoio non abbia una portata adeguata,

oppure che la lunghezza delle tubazioni gas ed il numero delle curve siano eccessive rispetto al diametro utilizzato.

Solo a questo punto procedere al controllo del guasto in particolare.

Prima di aprire la portina laterale per accedere al quadro elettrico TOGLIERE TENSIONE all’apparecchio mediante l’interruttore bipolare posto a monte dell’apparecchio.

AVVERTENZA

2.17 TIPI DI GUASTO ED EVENTUALE INTERVENTO

In caso di guasto rivolgersi a personale professionalmente qualificato. CASO n.1: L’APPARECCHIO VA IN BLOCCO DURANTE LA PRIMA FASE DI ACCENSIONE a) L’elettrodo di accensione è rotto o mal posizionato.

b) L’elettrodo di rilevazione è rotto, o mal posizionato, o tocca la massa dell’apparecchio.

Per una corretta accensione del bruciatore la distanza dell’elettrodo di accensione dalla testa del bruciatore deve essere tra i 4 e i 6 mm.

c) Avaria della centralina di accensione o dei suoi collegamenti elettrici. d) Avaria della valvola gas o dei suoi collegamenti elettrici. e) Pressione di lenta apertura troppo bassa. f) Inefficace impianto di messa a terra. g) Presenza di aria nella tubazione gas.

AVVERTENZA

CASO n.2: L’APPARECCHIO VA IN BLOCCO DURANTE IL FUNZIONAMENTO a) L’erogazione di gas viene a mancare istantaneamente per avaria dell’impianto gas; la centralina di

comando ripete il ciclo di accensione, dopodiché chiude la valvola gas mandando in blocco l’apparecchio (interruzione accidentale dell’alimentazione gas).

b) L’erogazione di corrente elettrica viene a mancare istantaneamente per avaria della rete di alimentazione

esterna; se il periodo di mancanza elettrica fosse prolungato, il termostato limite (M1) interviene mandando in blocco la macchina e impedendo il riavviamento della macchina; al ritorno della corrente lo si dovrà riarmare premendo il pulsante posto sul termostato stesso all’interno del l’apparecchio sotto il tappo nero a vite (interruzione accidentale dell’alimentazione elettrica).

c) L’elettrodo di rilevazione tocca la massa dell’apparecchio o è interrotto. d) La valvola gas non si apre per avaria propria o dei suoi collegamenti

CASO n.3: IL TERMOSTATO DI LIMITE (M1) ARRESTA IL BRUCIATORE a) Si sono surriscaldati gli scambiatori di calore: verificare il funzionamento del ventilatore, la pressione gas e

gli ugelli.

b) Gli scambiatori si surriscaldano per accumulo di sporcizia o per ostruzione della bocca di mandata. Pulire

gli scambiatori o liberare al bocca di mandata (si può ostruire anche la griglia di ventilazione).

Per riarmare il termostato premere il pulsante posto sul termostato stesso all’interno dell’apparecchio sotto il tappo nero a vite B (vedi Figura 18).

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 27

Generatori a metano/GPL serie M e M 2V

CASO n.4: IL BRUCIATORE SI SPEGNE E NON RIPARTE, ANCHE SE LA TEMPERATURA AMBIENTE LO RICHIEDE

a) Controllare il funzionamento del termostato ambiente, e relativi collegamenti elettrici. b) Rivedere la posizione del termostato ambiente (controllare che non sia influenzato da sorgenti di calore

esterne). CASO n.5: L’ASPIRATORE FUMI NON PARTE a) Verificare che il termostato ambiente sia impostato sulla temperatura desiderata.

b) Verificare i collegamenti elettrici dell’aspiratore e il suo condensatore. c) Verificare l’integrità del fusibile di protezione dell’apparecchio. d) Verificare che non siano intervenuti i termostati di limite e di sicurezza.

CASO n.6: L’ASPIRATORE FUMI PARTE MA L’APPARECCHIO NON SI ACCENDE a) I tubi di aspirazione e scarico sono ostruiti o troppo lunghi.

b) I collegamenti elettrici o pneumatici del pressostato sono difettosi. c) La centralina d’accensione non inizia il ciclo: sostituire il fusibile interno alla centralina o la centralina

stessa. d) Pressostato starato: sostituirlo o regolarlo.

28 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

q

2.18 RICERCA DI GUASTI E FUNZIONAMENTO APPARECCHI SERIE M e M 2V

L'aspiratore

parte?

NO

C'è tensione all'aspiratore

Controllare il

fusibile. É

rotto?

NO

Aprire

alimentazione

gas e chiudere

l'interruttore

generale

Verificare la pressione in rete ad apparecchio

fermo ed ad

apparecchio funzionante

Il pulsante

estate/inverno

è su inverno

SI

L'apparecchio è installato con un cronotermostato

SI

Il

cronotermostato

richiede calore

Sostituire il

termostato

difettoso e

ricontrollare

l'aspiratore

NO

Controllare il

funzionamento

del termostato

ambiente. Chiude

il contatto?

SI

Aprire l'interruttore

generale

Sostituire il

fusibile

Verificare il

tipo di

alimentazione

elettrica e la

correttezza

delle fase

È corretta

come da libretto di

installazione

SI

Portare il

NO

Sostituire il termostato

difettoso,

quindi

ricontrollare

l'aspiratore

NO

C`è stato un surriscaldamento dell'apparecchio?

SI

Controllare il

SI

funzionamento

del termostato

limite. Il contatto

è aperto?

Sostituire il condensatore dell’aspiratore.

uesto non risolve il guasto sostituire l’aspiratore

Se

deviatore

estate/inverno

sulla posizione

Portare il

cronotermostato

su richiesta di

inverno

calore

surriscaldamento.

SI

NO

Rivolgetevi al

vostro

installatore

L'alimentazione di

rete è 220 V 50 Hz

NO

Verificare le

ragioni del

(Portata gas

eccessiva,

ventilatore non

funziona, ecc..)

Controllare il

funzionamento

del termostato

di sicurezza. Il

contatto

è aperto?

NO

SI

Correggere la pressione con

opportuni riduttori (per macchine

alimentate a G.P.L.) o rivolgersi

all'Azienda del gas

Portare il

termostato

ambiente alla

richiesta di

massima

temperatura

Sostituire il pressostato

difettoso

SI

Verificare il

funzionamento

NO

del

pressostato. Il

pressostato è

bloccato ?

Il generatore non si avvia nè in

riscaldamento nè in ventilazione

La fase arriva al

morsetto

corretto

NO

Scambiare il

NO

filo di fase con

quello del

neutro

Verificare le condizioni di installazione.

1) lunghezza tubi

2) ostruzione tubi

3) ostruzione tubo di silicone del pressostato. Se è il caso ritardare il pressostato

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 29

Generatori a metano/GPL serie M e M 2V

L'aspiratore funzione ad

intermittenza

SI

NO

Dopo 30 sec.

l'elettrodo inizia a

scintillare sul

bruciatore

NO

Sostituire

l'elettrodo di

accensione

NO

Controllare l'elettrodo di

accensione ed il suo

cavo. L'elettrodo è ben

posizionato e il cavo non

scarica sulle parti

metalliche della macchina ?

SI

Riarmare la

centralina

Invertire il

collegamento

dell'alimentazione

(fase con neutro)

Il bruciatore si accende ma si

spegne appena

finisce la

scintillazione

SI

NO

Controllare la

fase. È corretta ?

NO

Riarmare la

centralina

Controllare le

ragioni della

mancanza gas

Il bruciatore si

accende (o

comunque c'è

uscita gas)

NO

Controllare la rete

di alimentazione.

C`è gas in rete ?

SI

L'apparecchi

o è 2 V?

SI

NO

Dopo pochi

minuti il

ventilatore

parte ?

SI

Apparecchio

in funzione

NO NO

Sostituire il

dispositivo

anti-impastamento

del pressostato

Sostituire il

fusibile

SI

Sostituire il

termostato

Controllare il funzionamento del

termostato di ventilazione. È

bloccato ?

Il fusibile interno alla centralina è

rotto

Sostituire la

candeletta

SI

Controllare la candeletta di

rilevazione. È

piegata e tocca

il bruciatore ?

Sostituire la

valvola gas

SI

Controllare la tensione alla

valvola. C`è tensione

alla valvola gas ?

SI

NO

Sostituire la

centralina

Sostituire la

centralina

Sostituire la centralina di

accensione

condensatore.

Se l'intervento non

risolve il guasto

Sostituire il

sostituire il

motore del ventilatore

30 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

SI

Il bruciatore parte

ma rimane alla

minima potenzialità?

NO

L'apparecchio, agendo

sul deviatore, si porta

alla minima potenzialità

SI

minuti il

parte ?

Dopo pochi

ventilatore

SI

Apparecchio

in funzione

NO

SI

NO

Controllare il funzionamento del

Spostare il

deviatore sulla

posizione di

richiesta di

massima potenzilità

Il deviatore I/II velocità

è posizionato sulla richiesta di minima

potenzialità

Sostituire il relè

di controllo della

potenzialità

SI

Il relé di controllo

termostato di ventilazione. È

della potenzialità

scatta nel momento

in cui si preme il

Sostituire il

termostato

SI

bloccato ?

deviatore I/II

potenzialità?

NO

condensatore.

Se l'intervento non

risolve il guasto

Sostituire il ponte

raddrizzatore. Se questo

non risolve il problema

sostituire la bobina SMD

sulla valvola gas

Sostituire il

sostituire il

motore del ventilatore

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 31

Generatori a metano/GPL serie M e M 2V

2.19 SCHEMA ELETTRICO FUNZIONALE APPARECCHI SERIE M

230V-50HZ

GND

Figura 19

M9

M2

CM

Z1

M

CM

Z9

M10

M

LEGENDA CM condensatore ventilatore Q1 elettrovalvola gas

CS condensatore aspiratore Q2 modulatore lent a apertura L1 spia segnale di blocco (per i modelli M50 e M60) M motore ventilatore RD ponte raddrizzatore (2 motori per i modelli M50 e M60) (per i modelli M50 e M60) M1 termostato di limite RP7 elettrodo di accensione M10 termostato di sicurezza RP8 elettrodo di rilevazione M12 relè di controllo presso stato S motore per aspiratore M2 termostato di ventilazione Z1 deviatore estate/inverno (non fornito) M4 centralina controllo fiamma Z9 termostato ambiente (optional) M9 fusibile 4 A NP pressostato differenziale P1 pulsante di reset

M1

CS

M12

1

2

3 4 5 6 7

NP

L1

M12

S

P1

13

14 15

Q1

RD

M4

16

17

Q2

18 19

J6

JT1

RP8

J5

JT2

RP7

32 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

2.20 SCHEMA ELETTRICO DI MONTAGGIO PER APPARECCHI M 20-25-30-35-40

Figura 20 SCHEMA ELETTRICO DI MONTAGGIO SERIE M 20-25-30-35-40 (VEDI LEGENDA DI FIGURA N.19)

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 33

Generatori a metano/GPL serie M e M 2V

2.21 SCHEMA ELETTRICO DI MONTAGGIO PER APPARECCHI M 50-60

z

H

0

2

3

0

V

-

5

4

2

1

0

7

6

1

2

3

2

5

2

Figura 21 – SCHEMA ELETTRICO DI MONTAGGIO APPARECCHI SERIE M 50 – 60 (VEDI LEGENDA DI FIGURA n.19)

34 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

2.22 SCHEMA ELETTRICO FUNZIONALE APPARECCHI SERIE M 2V

M9

Z1

Z9

M10

M1

1 2 3 4 5 6 7

M4

13 14 15 16 17 18 19 J6 JT1 J5 JT2

230V-50HZ

M2

CM

M

CM

Z2

RL1

M

CS

M12

S

M12

NP

L1

P1

Q2

Q1

RD

LEGENDA CM condensatore ventilatore Q1 elettrovalvola gas

CS condensatore aspiratore Q2 modulatore lent a apertura L1 spia segnale di blocco RD ponte raddrizzatore M motore ventilatore RL1 Relè controllo I/II velocità (2 motori per i modelli M50 e M60) RP7 elettrodo di accensione M1 termostato di limite RP8 elettrodo di rilevazione M10 termostato di sicurezza S motore per aspiratore M12 relè di controllo presso stato Z1 deviatore estate/inverno M2 termostato di ventilazione Z2 deviatore I/II velocità M4 centralina controllo fiamma Z9 termostato ambiente (non fornito) M9 fusibile 4 A NP pressostato differenziale P1 pulsante di reset

Figura 22

RP8 RP7

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 35

Generatori a metano/GPL serie M e M 2V

2.23 SCHEMA ELETTRICO DI MONTAGGIO PER APPARECCHI SERIE M 2V

Figura 23 – SCHEMA ELETTRICO DI MONTAGGIO APPARECCHI SERIE M 2V (VEDI LEGENDA DI FIGURA N.22)

36 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

Generatori a metano/GPL serie M e M 2V

Z1 deviatore estate/inverno (non fornito) Z8 orologio programmatore (optional)

Figura 24 – COLLEGAMENTO DEVIATORE ESTATE/INVERNO (NON FORNITO) E TERMOPROGRAMMATORE (OPTIONAL)

2.24 SCHEMI ELETTRICI PER L’INSTALLAZIONE DI PIÚ GENERATORI

GENERATORE GENERATORE GENERATORE

L N L N L N

RL1 RL2 RL3

TA TA TA

Z9 Z9 Z9

P

P = PROGRAMMATORE TA = TERMOSTATI AMBIENTE RL1-2-3 = RELE' COMANDO

PROGRAMMATO

I

N

230 V - 50 Hz

L

Figura 25 – SCHEMA DI INSTALLAZIONE DI PIÙ APPARECCHI CON UN PROGRAMMATORE E PIÙ TERMOSTATI AMBIENTE

Libretto di Installazione, Uso e Manutenzione – Ed.08/2016 37

Generatori a metano/GPL serie M e M 2V

TA

RL1 RL2 RL3

P

GENERATORE GENERATORE GENERATORE

L N L N L N

P = PROGRAMMATORE TA = TERMOSTATI AMBIENTE RL1-2-3 = RELE' COMANDO

PROGRAMMATO

I

N

230 V - 50 Hz

L

Figura 26 - SCHEMA ELETTRICO PER FUNZIONAMENTO DI PIÚ GENERATORI CON UNICO OROLOGIO PROGRAMMATORE E UN UNICO

TERMOSTATO AMBIENTE (soluzione con più relè).

TA

RL

P

GENERATORE GENERATORE GENERATORE

Z9 Z9 Z9

L N L N L N

P = PROGRAMMATORE TA = TERMOSTATO AMBIENTE RL = RELE' COMANDO

PROGRAMMATO

I

N

230 V - 50 Hz

L

Figura 27 - SCHEMA ELETTRICO PER FUNZIONAMENTO DI PIÚ GENERATORI CON UNICO OROLOGIO PROGRAMMATORE E UN UNICO

TERMOSTATO AMBIENTE (soluzione con un unico relè)

38 Libretto d’installazione, Uso e Manutenzione – Ed.08/2016

ROBUR M / M 2V LIBRETTO (Ed.08/2016) [it]
