DET-AC Plus Slave Löschsystem
7338.320
Montage-, Installations- und Bedienungsanleitung D V.2.0
DET-AC Plus Slave Löschsystem
Allgemeine Informationen
Das Löschsystem DET-AC Plus Slave ist ein Qualitätsprodukt auf dem neuesten Stand der Technik.
Als einziger Anbieter Europas für mobile und stationäre Brandschutzlösungen aus einer Hand liefert Minimax individuelle Schutzkonzepte für jedes Risiko. Über 100 Jahre Erfahrung, die intensive Mitarbeit in nationalen und internationalen Fachgremien und die enge Zusammenarbeit mit Schadenversicherern und Prüfstellen sind Grundlage der hohen Qualität und Sicherheit der Problemlösungen für den Brandschutz aus dem Hause Minimax.
Zur erfolgreichen Durchführung der Installationsarbeiten und zum sicheren Betreiben dieses Gerätes sind Kenntnisse notwendig, die durch das vorliegende Bedienungshandbuch vermittelt werden.
Die Informationen sind in kurzer, übersichtlicher Form dargestellt.
Hersteller des Gerätes:
Minimax GmbH & Co. KG Industriestraße 10/12 23840 Bad Oldesloe Germany Tel.: +49 (0)4531/803 - 0 Fax: +49 (0)4531/803 - 248 Email: info@minimax.de Internet: www.minimax.de
Für diese Technische Dokumentation behält sich die Minimax GmbH & Co. KG alle Rechte vor. Die darin enthaltenen technischen Informationen dürfen weder als Ganzes, noch in Teilen ohne schriftliche Genehmigung der Minimax GmbH & Co. KG in irgendeiner Form (Druck, Fotokopie, Mikrofilm, usw.) reproduziert werden. Die Speicherung, Verarbeitung, Vervielfältigung und Verbreitung unter Zuhilfenahme elektronischer Systeme und die Weitergabe an Dritte ist untersagt.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 2/44
DET-AC Plus Slave Löschsystem
Inhalt
1. Allgemeines..................................................................................................................................... 4
1.1 Symbol– und Hinweiserklärungen..............................................................................................4
1.2 Bestimmungsgemäße Verwendung ........................................................................................... 4
1.3 Gefahrloser Betrieb..................................................................................................................... 5
1.4 Verpflichtung des Betreibers ...................................................................................................... 5
1.5 Verpflichtung des Anwenders.....................................................................................................6
1.6 Umbauten und Veränderungen.................................................................................................. 6
1.7 Dokumentation weiterer Anlagenkomponenten ......................................................................... 6
1.8 Ersatzteile................................................................................................................................... 6
1.9 Technische Entwicklungen......................................................................................................... 6
2. Funktion und Aufbau des DET-AC Plus Slave Löschsystems........................................................ 7
2.1 Kurzbeschreibung....................................................................................................................... 7
2.2 Aufbau.........................................................................................................................................8
2.3 Funktion...................................................................................................................................... 8
2.4 Anschlüsse ............................................................................................................................... 10
2.4.1 Türkontakt / Blockierung.................................................................................................... 11
2.4.2 Handauslösung / Handalarm............................................................................................. 12
2.4.3 Spannungsversorgung ...................................................................................................... 13
2.4.4
3. Installation, Betrieb und Bedienung des DET-AC Plus Slave Löschsystems............................... 14
3.1 Einsatzbedingungen und Installationsvoraussetzungen .......................................................... 14
3.2 Installation und Inbetriebnahme des Geräts............................................................................. 15
3.2.1 Installationshinweise..........................................................................................................16
3.2.2 Installationsschritte und Funktionsprüfung........................................................................ 17
3.2.3 Installation im Schrank ...................................................................................................... 19
3.3 Installation und Inbetriebnahme eines Handmelders............................................................... 21
3.4 Überwachung / Störungen........................................................................................................22
3.5 Bedienelemente........................................................................................................................23
3.5.1 LCD Anzeige - Liste der angezeigten Meldungen.............................................................24
4. Verhalten im Brandfall................................................................................................................... 25
5. Kontrolle, Service, Wartung und Instandhaltung, Instandsetzung nach Auslösung...................... 26
5.1 Regelmäßige Kontrollen durch den Betreiber.......................................................................... 26
5.2 Prüfungen, Wartung und Instandhaltung.................................................................................. 26
5.3 Transporthinweise .................................................................................................................... 27
6. Technische Daten.......................................................................................................................... 28
7. Anhang .........................................................................................................................
7.1 Installations- und Prüfprotokoll................................................................................................. 29
7.1.1 Vorgehen zur Inbetriebnahme nach erfolgter Installation gemäß Kap. 3.2.2.................... 29
7.1.2 Vorgehen beim Anschluss von Handmeldern................................................................... 29
7.2 Ersatzteile, Zubehör und Verbrauchsmaterial + Werkzeug...................................................... 34
7.3 Fehlerbehebung........................................................................................................................ 35
7.4 Vernetzung / Schutz mehrerer Schaltschränke........................................................................ 35
7.5 Konformitätserklärung...............................................................................................................42
Relaisausgänge................................................................................................................. 13
................. 29
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 3/44
DET-AC Plus Slave Löschsystem
1. Allgemeines
1.1 Symbol– und Hinweiserklärungen
In dieser Dokumentation werden Sicherheitshinweise und wichtige Erklärungen durch folgende Piktogramme gekennzeichnet:
Achtung!
Steht vor Warnungen, die besonders beachtet werden müssen um die einwandfreie Funktion des Systems sicher zu stellen, die Richtlinien, Vorschriften, Hinweise und richtigen Arbeitsabläufe eingehalten werden und Personenschäden, Fehlfunktionen, Störungen sowie Beschädigungen an dem Gerät oder der gesamten Anlage vermieden werden.
Hinweis
Kennzeichnet allgemeine Hinweise und Erklärungen.
1.2 Bestimmungsgemäße Verwendung
Dieses Gerät darf ausschließlich entsprechend den in der Vertragsdokumentation und Bedienungshandbuch festgelegten Betriebsbedingungen verwendet werden.
Jede andere oder darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko trägt dann allein der Betreiber bzw. der Inverkehrbringer.
Zur bestimmungsgemäßen Verwendung gehört auch:
das Beachten aller Hinweise aus dem Bedienungshandbuch die Einhaltung der von Minimax vorgeschriebenen Betriebs-, Wartungs- und
Instandhaltungsbedingungen.
Der Betreiber hat regelmäßige Sicht- und Funktionskontrollen entsprechend der im Kapitel Wartung / Service aufgeführten Checkliste durchzuführen, die ggf. im Betriebsbuch zu dokumentieren sind.
Der Betreiber hat Änderungen am Schutzobjekt, die Auswirkungen auf die Funktion des DET-AC Plus Slave Löschsystems haben (wie zusätzliche Öffnungen am geschützten Schrank), mit dem Errichter bzw. Inverkehrbringer der Anlage abzusprechen.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 4/44
DET-AC Plus Slave Löschsystem
Dieses Bedienungshandbuch bezieht sich auf das DET-AC Plus Slave Löschsystem und soll Betreibern und
Anwendern dieses Geräts als Arbeitsunterlage dienen. Es kann aber keinesfalls eine Schulung / Einweisung zum DET-AC Plus Slave Löschsystem ersetzen.
ersetzt in keiner Weise gültige Gesetze, Normen, Vorschriften und technische Richtlinien.
Die Einhaltung solcher Vorgaben obliegt dem Errichter bzw. dem Betreiber des Systems.
erhebt keinen Anspruch auf Vollständigkeit und unterliegt der ständigen und
unangekündigten Aktualisierung.
wendet sich ausschließlich an speziell geschulte Fachleute, die entsprechende
Fachkenntnisse mit der Montage, Installation, Inbetriebnahme, Wartung und Umbau von technischem Gerät vorliegender Art besitzen.
1.3 Gefahrloser Betrieb
Das hier beschriebene Gerät wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gefertigt und weist ein hohes Maß an Betriebssicherheit auf.
Dennoch können von diesem Gerät bei unsachgemäßer Verwendung oder bei nicht bestimmungsgemäßem Einsatz Gefahren ausgehen, beziehungsweise Beeinträchtigungen an der Anlage oder anderen Sachwerten entstehen. Das Gerät darf nur in unbeschädigten und voll funktionsfähigem Zustand verwendet werden. Die in diesem Bedienungshandbuch enthaltenen Hinweise zu Installation, Betrieb und Wartung dieses Gerätes sind auf den ordnungsgemäßen, sicheren und störungsfreien Betrieb ausgerichtet. Da bei weltweitem Einsatz diesbezügliche Vorschriften voneinander abweichen können, sind grundsätzlich die am Einsatzort gültigen, nationalen Vorschriften und Gesetze auch dann zu beachten, wenn sie den in diesem Bedienungshandbuch enthaltenen Hinweisen widersprechen. Insbesondere folgende Angaben sind grundsätzlich zu beachten / einzuhalten:
Nationale Sicherheits- und Unfallverhütungsvorschriften Nationale Normen und Gesetze, insbesondere Gefahrenmeldeanlagen betreffende Nationale Montage- und Errichtungsvorschriften Allgemein anerkannte Regeln der Technik Dieses Bedienungshandbuch mit den darin enthaltenen Sicherheits- und Warnhinweisen Kennwerte und Technische Daten dieses Gerätes
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist (z.B. bei Beschädigungen), ist das Gerät unverzüglich außer Betrieb zu setzen und gegen unbeabsichtigte Inbetriebnahme zu sichern.
1.4 Verpflichtung des Betreibers
Der Betreiber verpflichtet sich, nur Personen an/mit dem DET-AC Plus Slave Löschsystem arbeiten zu lassen, die mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung
vertraut sind,
die in die Handhabung des Gerätes und der gesamten Anlage eingewiesen sind und die das Bedienungshandbuch mit den darin enthaltenen Sicherheits- und Warnhinweisen
gelesen und verstanden haben.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 5/44
DET-AC Plus Slave Löschsystem
1.5 Verpflichtung des Anwenders
Montage, Wartung, Inspektion und Instandsetzung darf nur von Personen durchgeführt werden, die über die ausreichende fachliche Qualifikation verfügen. Diese Personen sind zum Beispiel ’sachkundige Personen für Gefahrenmeldeanlagen’ oder ’Elektrofachkräfte für Gefahrenmeldeanlagen’. Die im jeweiligen Einsatzland geltenden nationalen Bestimmungen, insbesondere hinsichtlich der erforderlichen Qualifikation, sind zu beachten und einzuhalten.
Ferner verpflichten sich alle Personen, die mit dem Gerät arbeiten, immer die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu
beachten,
sich vor Arbeitsbeginn mit den Objekt- u. Umgebungsbedingungen, dem
Sicherungskonzept, der Schutzaufgabe und ggf. der Überwachungsaufgabe einer übergeordneten Brandmeldeanlage vertraut zu machen.
das Bedienungshandbuch mit den darin enthaltenen Sicherheits- und Warnhinweisen
gelesen und verstanden zu haben.
Fragen zu dem Bedienungshandbuch sind sofort bei Auftreten mit den zuständigen Vorgesetzten oder dem Hersteller des Gerätes zu klären.
1.6 Umbauten und Veränderungen
Eigenmächtige Umbauten und Veränderungen an dem Gerät sind nicht erlaubt und schließen eine Herstellerhaftung aus.
1.7 Dokumentation weiterer Anlagenkomponenten
Im Fall der Verwendung des Gerätes in Zusammenhang mit weiteren Komponenten der Firma Minimax (oder anderer Hersteller) muss vor Inbetriebnahme der Anlage sichergestellt werden, dass die entsprechenden Herstellerdokumentationen gelesen und verstanden wurden.
1.8 Ersatzteile
Es dürfen nur Originalersatzteile verwendet werden.
1.9 Technische Entwicklungen
Der Hersteller behält sich im Interesse der technischen Weiterentwicklung das Recht vor, entwicklungsbedingte Änderungen unter Beibehaltung der wesentlichen Merkmale des beschriebenen Gerätetyps vorzunehmen, ohne das vorliegende Bedienungshandbuch zu berichtigen.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 6/44
DET-AC Plus Slave Löschsystem
2. Funktion und Aufbau des DET-AC Plus Slave Löschsystems
2.1 Kurzbeschreibung
Das für den Einbau in geschlossenen Schaltschranksystemen konzipierte DET-AC Plus Slave Löschsystem ist eine kompakte Einheit, die in der Lage ist Brände zu löschen. Als übergeordnetes Gerät ist immer ein vorgeschaltete DET-AC Plus Aktivlöschsystem bzw. EFD Plus vorzusehen.
Als Löschmittel wird Novec™ 1230 verwendet, eine chemisch wirkende Flüssigkeit, die an einer Düse verdampft und in gasförmiger Form löschwirksam ist.
Alarme und Störungen können durch potentialfreie Kontakte oder optional über das CMC-TC mit I/O Unit oder das vorgeschaltete DET-AC Plus Aktivlöschsystem bzw. EFD Plus an eine übergeordnete Stelle (Überwachungs- bzw. Leiteinrichtung) weitergeleitet werden.
Das kompakte Löschsystem mit einem Platzbedarf von nur 1 Höheneinheit ist für den Einbau im oberen Drittel eines 19“ Schaltschranksystems vorgesehen. Es ist darauf zu achten, das oberhalb der Löschdüse keine störenden Bauteile, die das Austreten des Löschmittels verhindern oder behindern eingesetzt werden. Das Gerät ermöglicht eine einfache Montage und einen kostengünstigen Service.
Einsatzgebiete
Das DET-AC Plus Slave Löschsystem wird für den Schutz von hochwertigen technischen Einrichtungen eingesetzt, um dort Schwelbrände bzw. Feuer zu löschen. Dazu gehören:
EDV-, Server- und Netzwerktechnik,
die rund-um die Uhr für die Bereitstellung von für den Unternehmensprozess wichtigen Daten sowie den Datenfluss selbst sorgen müssen, außerdem
ProduktionssteuerungenTelekommunikationseinrichtungen undStromversorgungs- und Steuerungssysteme
Brandfrüherkennung in Kombination mit diesem Löschsystem sichert eine Minimierung möglicher Ausfallzeiten und Folgeschäden eines technischen Defektes.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 7/44
DET-AC Plus Slave Löschsystem
2.2 Aufbau
1) Frontplatte
2) Löschmittelbehälter mit Füllstandsüberwachung und elektr. Auslöseeinrichtung
3) Treibgaspatrone
4) Löschdüse
5) Steuerkarte
6) Elektrische Anschlüsse
5
2
6
2.3 Funktion
Wird im Einsatzfall die Auslöseeinrichtung elektrisch angesteuert, wird die Treibgaspatrone (3) geöffnet und das Treibmittel strömt in den Löschmittelbehälter (2). Das Treibmittel presst das Löschmittel zur Löschdüse (4). An dieser Düse verdampft das Löschmittel und baut in dem Löschbereich die notwendige Löschkonzentration zum Löschen des Feuers auf.
Die im Löschmittelbehälter integrierte Füllstandsüberwachung meldet einen Löschmittelschwund an die Auswerteelektronik, die diese Störung (Löschmittelschwund) und die Weiterleitung an das vorgeschaltete DET-AC Plus Aktivlöschsystem bzw. EFD Plus und ggf. ein übergeordnetes System ausführt.
Die Spannungsversorgung des DET-AC Plus Slave Löschsystems erfolgt über das vorgeschaltete DET-AC Plus Aktivlöschsystem oder EFD Plus bzw. von einem anderen in Reihe vorgeschalteten DET-AC Plus Slave Löschsystem.
Die Bedienung und Anzeige des aktuellen Zustandes der Löschanlage erfolgt durch das vorgeschaltete DET-AC Plus Aktivlöschsystem oder EFD Plus. Auf deren LCD-Anzeige werden die einzelnen Geräte, nachdem sie angewählt worden sind, angezeigt.
3
1
4
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 8/44
DET-AC Plus Slave Löschsystem
Liegen mehrere Meldungen vor, kann mit den Cursortasten zwischen den einzelnen Meldungen umgeschaltet werden. Die vorliegenden Meldungen werden dabei gemäß Ihrer Priorität und danach gemäß der Reihenfolge ihres Eintreffens sortiert. Erfolgt für 30 Sekunden keine Betätigung der Cursortasten, schaltet das Display wieder in den Grundzustand.
Die Anzeige der Sammelzustände mittels der LED des Bedienteiles ist vom Inhalt des LCD und damit vom Blättern mit den Cursortasten unabhängig und stellt immer den aktuellen Zustand der Anlage dar.
Neben den Cursortasten besitzt das Bedienteil noch zwei Tasten zum Rücksetzen (Reset) gespeicherter Meldungen.
Frontansicht
Rückansicht
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 9/44
DET-AC Plus Slave Löschsystem
2.4 Anschlüsse
9a
1
9b 9c
1) Relaisausgang „Voralarm“, siehe Kap. 2.4.4
2) Relaisausgang „Feueralarm“, siehe Kap. 2.4.4
3) Relaisausgang „Löschen“, siehe Kap. 2.4.4
4) Relaisausgang „Sammelstörung“, siehe Kap. 2.4.4
5) Stecker (RJ12) für Anschluss Türschalter (Türkontakt 1), siehe Kap. 2.4.1
(Abschlusswiderstand 22K ist bei Auslieferung gesteckt)
6), 7), 8) Ohne Verwendung
9a) CAN-Bus Anschluss vom übergeordneten Gerät 9b) CAN-Bus Anschluss zum nachfolgenden Gerät 9c) Noch ohne Funktion - vorgesehen für zukünftige Anwendungen
10) Stecker Handauslösung / Handalarm
(Auslieferung mit Abschlusswiderstand 1,8K), siehe Kap. 2.4.2
11) Türkontaktstecker 2 (Auslieferung mit 2 Abschlusswiderständen 22K), siehe Kap. 2.4.1
12) Spannungsversorgung (U
), siehe Kap. 2.4.3
B
Verkabelung
Für die Positionen 9 bis 12 gilt: Die zu verwendenden Kabel dürfen pro Klemmverbindung in Summe jeweils nicht länger als 20 m sein. Der minimale Kabelquerschnitt beträgt 0,5 mm Die Spannungsversorgung des DET-AC Plus Slave Löschsystems erfolgt mittels Hardwareverkabelung 2x1,5 mm bzw. EFD Plus bzw. von einem in Reihe vorgeschalteten DET-AC Plus Slave Löschsystem.
Mechanische Anschlussdaten der Klemmverbindung Kabeltyp min. max.
Leiterquerschnitt starr 0,34 mm2 2,5 mm Leiterquerschnitt flexibel 0,2 mm2 2,5 mm Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse 0,25 mm2 2,5 mm Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse 0,25 mm2 2,5 mm Leiterquerschnitt AWG/kcmil 24 12 2 Leiter gleichen Querschnitts starr 0,2 mm2 1 mm 2 Leiter gleichen Querschnitts flexibel 0,2 mm2 1,5 mm 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse 0,25 mm2 1 mm 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse
Die bauseits bereitgestellte elektrische Verbindung inkl. PE ist nach EN 50173 und EN 50174 auszufü hren.
3
2
über das vorgeschaltete DET-AC Plus Aktivlöschsystem
4
52
6
10
7
11 12
8
0,5 mm2 1,5 mm
2
.
2 2 2 2
2 2 2 2
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 10/44
DET-AC Plus Slave Löschsystem
2.4.1 Türkontakt / Blockierung
Über den Eingang „Türschalter“ wird die Ansteuerung des Löschsystems blockiert. Für jeden Schrank werden die Türkontakte an dem dazugehörigen Gerät angeschlossen. Beim Betätigen des Türkontaktes durch Öffnen der Tür wird immer die gesamte Detektions- und Löschanlage blockiert (bis zu max. 5 Serverschränke). Dies ist notwendig, da bei geöffneter Tür der Aufbau einer ausreichenden Löschmittelkonzentration nicht sichergestellt ist. Diese Blockierung wird im LCD und über die grüne blinkende Betriebs LED angezeigt, auch das Sammelstörungsrelais schaltet. Keine gelbe Störungs LED leuchtet oder blinkt.
Eingang „Türschalter“ als RJ12 Stecker
Bild 1
letzten Schalters ein 22k Widerstand parallel geschaltet, sobald alle Türen geschlossen sind, sodass sich bei normalem Betrieb ein Widerstand von 11k einstellt. Bei offener Tür stellt sich ein Widerstand von 22k ein. Bei Türkontakten in neuem Design (Bild 1, d) wird ein Abschlusswiderstand von 1k am Ausgang X2 des letzten Schalters gesteckt. Sind alle Türen geschlossen, ist in normalem Betrieb nur der 1k Abschlusswiderstand im Überwachungskreis. Mit jeder Tür, die geöffnet wird, wird parallel zum 1k Widerstand ein 22k Widerstand geschaltet.
Über den Anschluss X2 können mehrere Türschalter dieses Typs in Reihe geschaltet werden (max. 10 Türschalter).
Achtung!
Alle Löschanforderungen, die während des Zustandes "Löschanlage blockiert" (= Blockierung der Löschanlage) registriert werden, setzen alle an das DET-AC Plus bzw. EFD Plus angeschlossenen Geräte in den Zustand "Löschanlage blockiert",
Ein Eingang „Türschalter“ (5) ist ausgelegt für das
d
c
Modell Rittal 7320.530 (siehe Bild 1). Als Abschluss ist ein RJ12 Stecker mit einem Widerstand vorgesehen (siehe Bild 2).
Bei Türkontakten in altem Design (Bild 1, c) wird dem Abschlusswiderstand von 22k am Ausgang des
Bild 2
Kurzinfo Türkontaktschalter
Abschlusswiderstand Schalterstellung
Design Wert Kennzeichnung DIP 6 DIP 7
alt 22k keine OFF ON
neu 1k weißer Punkt ON OFF
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 11/44
DET-AC Plus Slave Löschsystem
Auswahl des Türschalters über Hardwareumschaltung
Der Türschalter ist auch in die Software eingebunden, sodass zwischen dem alten grauen Türschalter c und dem neuen transparenten Türschalter d unterschieden werden muss. Wie folgt wird der jeweilige Türschalter über die Hardware (DIP-Schalter, siehe Bild 3) ausgewählt:
Funktion alter Türschalter: Auf der Steuerkarte wird am DIP­Schalter S3 der Schiebeschalter 6 auf OFF und der Schiebeschalter 7 auf ON gesetzt
Funktion neuer Türschalter: Auf der Steuerkarte wird am DIP­Schalter S3 der Schiebeschalter 6 auf ON und der Schiebeschalter 7 auf OFF gesetzt
Achtung: Nach Änderung der Schiebeschalterstellung muss das Gerät kpl. stromlos geschaltet werden. Der Batterie OFF-Taster an der Geräterückseite (siehe Kapitel „Installationsschritte und Funktionsprüfung“) muss dafür bei abgezogenem Netzstecker betätigt werden. Danach wird das System in Funktion gesetzt. Info: Die LED des funktionierenden Türschalters leuchtet nicht!
Achtung!
Es darf immer nur entweder der RJ12-Stecker oder der zweipolige Stecker als „Eingang Türschalter“ verwendet werden.
Achtung!
Wird bei blockierter Löschanlage (Anzeige "Löschanlage blockiert") ein Feueralarm ausgelöst und bei anstehendem Alarm, z.B. durch Schließen der Tür, die Blockierung aufgehoben, wird der Löschvorgang eine Sekunde nach Aufhebung der Blockierung ausgelöst.
Bild 3
2.4.2 Handauslösung / Handalarm
Durch Betätigen eines optional anschließbaren Handfeuermelders wird der Löschvorgang manuell ausgelöst.
Zur Auslösung der Löschung muss der Melder „Handauslösung“ mindestens 1 Sekunde betätigt werden. Die Auslösung erfolgt immer direkt und unabhängig vom Zustand der automatischen Melder. Die programmierte Zwei-Melder-Abhängigkeit wird bei der Handauslösung nicht berücksichtigt.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
Schalter offen = Ruhe
Schalter geschlossen = Alarm
Die Widerstände sind wie folgt zu dimensionieren:
R R
ÄI02 09.2010 - Seite 12/44
: 1K8 Ohm, 0,5 Watt (bei Auslieferung vorhanden)
A
: 470 Ohm, 0,5 Watt
K
DET-AC Plus Slave Löschsystem
Die Auslösung mittels des Eingangs "Handauslösung" wird bei einem offenen Türkontakt (siehe Kapitel 2.4.1) bzw. bei Vorliegen einer externen Blockierung unterdrückt. Die Alarmmeldung der Handauslösung muss zuerst manuell am Melder zurückgesetzt werden. Erst danach kann der Resettaster betätigt werden (siehe Kapitel 3.5.2).
2.4.3 Spannungsversorgung
Der Eingang Spannungsversorgung steht nicht für externe Verbraucher als zweipoliger Anschluss (U
2.4.4 Relaisausgänge
Achtung!
Der Anschluss ist vorzugsweise direkt über das vorgeschaltete DET-AC Plus Aktivlöschsystem bzw. EFD Plus vorzusehen.
) zur Verfügung.
B
Achtung!
Vorrangig ist der Anschluss direkt über das vorgeschaltete DET-AC Plus Aktivlöschsystem bzw. EFD Plus vorzusehen.
Das Löschsystem verfügt über 4 Relaisausgänge mit je einem Wechselkontakt: (Anschlusszeichnung siehe Kapitel 2.4.) Relais 1 Voralarm 1
(NO)
Relais 2 Feueralarm
(NO)
Relais 3 Löschen
(NO)
Relais 4 Sammelstörung
(NC)
Die Relais 1-3 bleiben im Ereignisfall dauerhaft angesteuert. Die maximale Schaltspannung beträgt 30 V bei einem maximalen Schaltstrom von 1,2 A und rein ohmscher Last. Induktive oder kapazitive Lasten erfordern externe Schutzbeschaltungen und sind seitens des Betreibers vorzusehen.
Ein Melder hat ausgelöst. Das Relais bleibt angesteuert, bis das Alarmkriterium nicht mehr vorhanden ist und die Reset­Taste betätigt wurde. Der zweite Melder hat ausgelöst oder die Handauslösung wurde betätigt. Das Relais bleibt angesteuert, bis das Alarmkriterium nicht mehr vorhanden ist und die Reset-Taste betätigt wurde. Das Relais wird parallel zur Auslösung des Löschvorgangs angesteuert und bleibt angesteuert, bis die Reset-Taste betätigt wurde. Das Relais ist dauerhaft angesteuert. Bei einer Störung (außer Netzstörung) fällt das Relais ab. Das Relais schaltet ebenfalls bei Blockierung, um damit die Info „nicht erfolgte Löschauslösung“ weiter zu geben.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 13/44
DET-AC Plus Slave
g
g
g
Löschsystem
3. Installation, Betrieb und Bedienung des DET-AC Plus Slave Löschsystems
3.1 Einsatzbedingungen und Installationsvoraussetzungen
Zulässiger Umgebungstemperaturbereich: +10 °C bis +35 °C Relative Luftfeuchtigkeit: bis 96 %, Betauung im Gerät durch Temperaturwechsel ist
unzulässig
Staub- und verschmutzungsarme Umgebungsluft Der Einsatz in Bereichen, in denen metall- oder kunststoffzersetzende Gase oder
Dämpfe vorhanden sind, ist unzulässig
Die Montage des Gerätes in Bereichen mit Erschütterungen und Vibrationen, verursacht
z.B. durch die Nähe zu Stanzmaschinen, ist unzulässig
Betrieb nur mit geschlossenem Kühlluftkreislauf innerhalb des luftdicht geschlossenen
Schranks oder geschlossenem Schrank ohne Lüftung (siehe nachfolgende Zeichnungen), die Luftaustauschrate des zu schützenden Schaltschranksystems darf dabei nicht größer als 10 % innerhalb von 20 min. sein
Max. zulässiges Schutzvolumen: 3 m Eine freie Höheneinheit im oberen Drittel des Schranks Vorhandene Mindesteinbautiefe von 640 mm IP 55 bei Kabelführung von unten IP 65 bei Kabelführung von oben Die Betriebsspannung wird vom vorgeschalteten DET-AC Plus Aktivlöschsystem bzw.
EFD Plus bereitgestellt (siehe Kap. 2.4)
Installation des DET-AC Plus Slave Löschsystems im Schrank mit offenem Kühlluftkreislauf
nicht
lich!
Installation des DET-AC Plus Slave Löschsystems im Schrank mit geschlossenem Kühlluftkreislauf mö
Installation des DET-AC Plus Slave Löschsystems in anders ausgestatteten Schränken bitte nur nach Rücksprache.
3
(Voraussetzung: geringe Öffnungsfläche)
Installation des DET-AC Plus Slave Löschsystems im luftdicht
lich.
geschlossenen Schrank ohne Kühlluftkreislauf mö
lich.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 14/44
DET-AC Plus Slave Löschsystem
3.2 Installation und Inbetriebnahme des Geräts
Vorbereitung
Überprüfen Sie den jeweiligen Lieferumfang auf Vollständigkeit.
Überprüfen Sie den Temperaturindikator (auf vorderem Deckel) auf ordnungsgemäßen Zustand (siehe nebenstehendes Bild). Wenn der Temperaturindikator dunkel ist, ist es möglich, dass die Überdrucksicherung des Löschmittelbehälters ausgelöst wurde. In diesem Fall wird bei der Inbetriebnahme die Meldung „Tank leer“ im Display angezeigt.
Lieferumfang
DET-AC Plus Slave Löschsystem inkl. Löschtank mit Löschdüse, Versorgungskabel, Datenkabel (CAN-Bus), 1 St. Abschlusswiderstand 1,8K für Handauslösung / Handalarm (in den Stecker geklemmt), 1 St. Abschlusswiderstand 22K für Türkontakt (in den Stecker geklemmt),1 St. Abschlusswiderstand 1K (in RJ12 Stecker geklemmt), Abschlusswiderstand 22K für Türkontakt alt (in RJ12 Stecker geklemmt)
Bedienungshandbuch deutsch (88 9225) und englisch (88 9226)
4 St. Linsenschrauben DIN 7985 - M5x16
(zur Befestigung der Frontplatte im 19" Schrank bei M5 Käfigmuttern, M5 Kappen 4x)
tiefenvariable Gleitschiene links / rechts
Linsenkopf M4x6 ähnlich ISO 7380 12x (zur Befestigung der Gleitschiene)
Hinweis
Stellen Sie frühzeitig sicher, dass der zu schützende Schrank sämtliche Anforderungen hinsichtlich Platzbedarf und Montagemöglichkeiten erfüllt, damit das DET-AC Plus Slave Löschsystem funktionsgerecht installiert werden kann. Berücksichtigen Sie bei der Installation die Abschaltung im Überwachungsbereich befindlicher elektrischer Geräte im Brandfall, um früh die elektrische Stützenergie weg zu schalten.
Hinweis
Heben Sie die Versandverpackung des DET-AC Plus Slave Löschsystem unbedingt auf. Der Versand des Geräts für Wartung oder Reparatur darf nur in der speziellen Original-Versandverpackung oder einer gleichwertigen Verpackung erfolgen.
Temperaturindikator dunkel: Achtung, Temperatur
wurde überschritten!
Temperaturindikator hell: OK
Temperaturindikator 65 °C
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 15/44
DET-AC Plus Slave Löschsystem
3.2.1 Installationshinweise
Das Gerät ist oben, vorzugsweise im obersten Slot des zu schützenden 19“ Schranks zu platzieren, um eine schnelle Löschung zu gewährleisten. Dabei ist darauf zu achten, dass die Düse so platziert ist, dass in einem Radius von 200 mm um die Düse außer der Schrankwand und Schranktür keine weiteren Sprühbehinderungen (z.B. Kabel oder Energieleiste) vorhanden sind. Dies ist auch bei späteren Änderungen im Schrank unbedingt zu berücksichtigen!
Achtung!
Während der Inbetriebnahme kann Alarm ausgelöst werden! Es ist darauf zu achten, dass dem Gerät nachgeschaltete Steuerungen (z.B. weitere Löschanlagen oder Weitermeldungen) vorher abgeschaltet wurden!
Achtung!

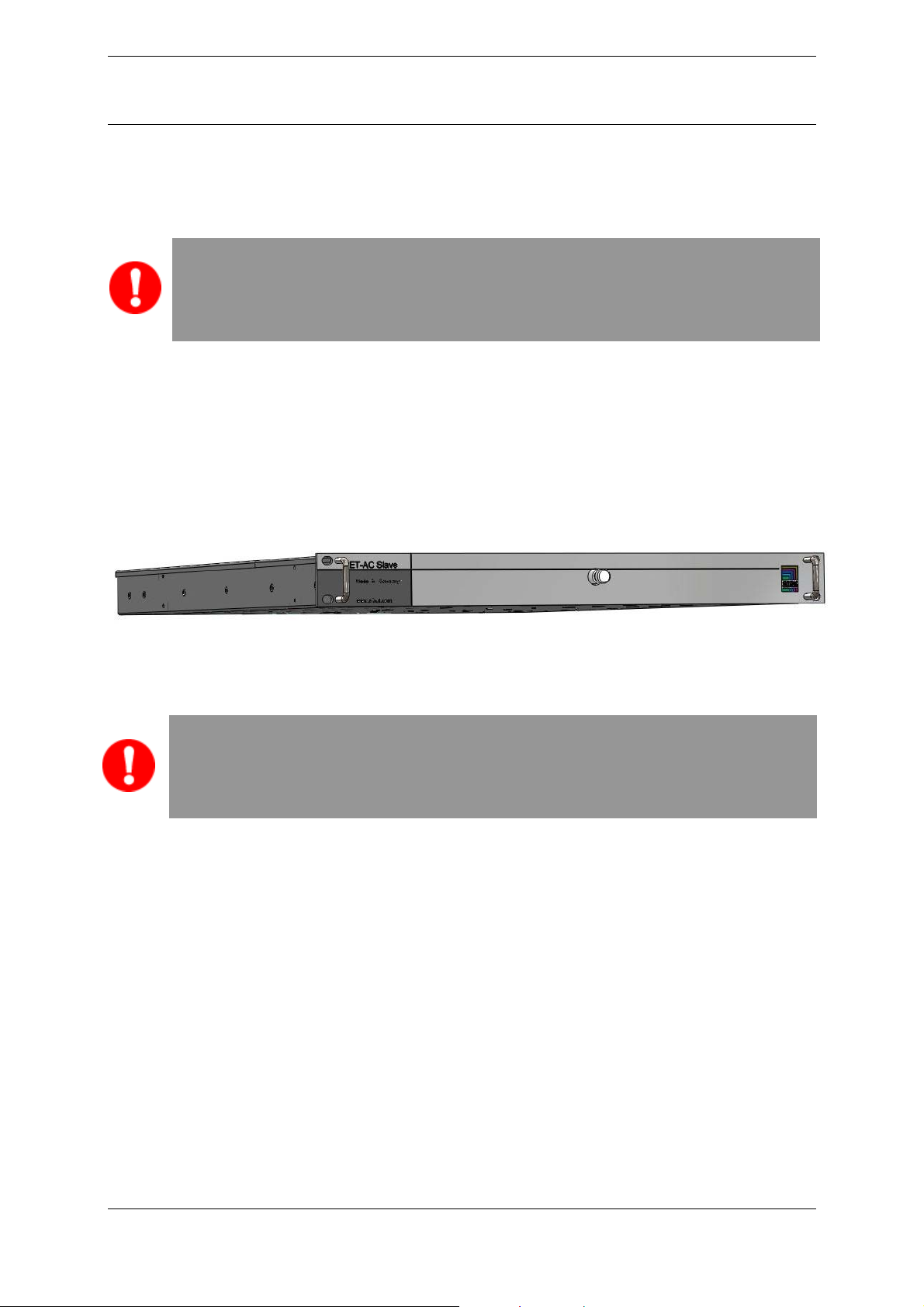

Einbaulage: Das DET-AC Plus Slave Löschsystem muss in waagerechter
Einbaulage (mit Wasserwaage ausgerichtet) montiert werden, damit das Löschmittel komplett ausgetragen werden kann.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 16/44
DET-AC Plus Slave
Schra
Löschsystem
3.2.2 Installationsschritte und Funktionsprüfung
Achtung!
Bitte gehen Sie die Installationsschritte unbedingt in nachfolgend aufgeführter Reihenfolge durch und protokollieren Sie die Schritte im Installations- und
Installationsschritte

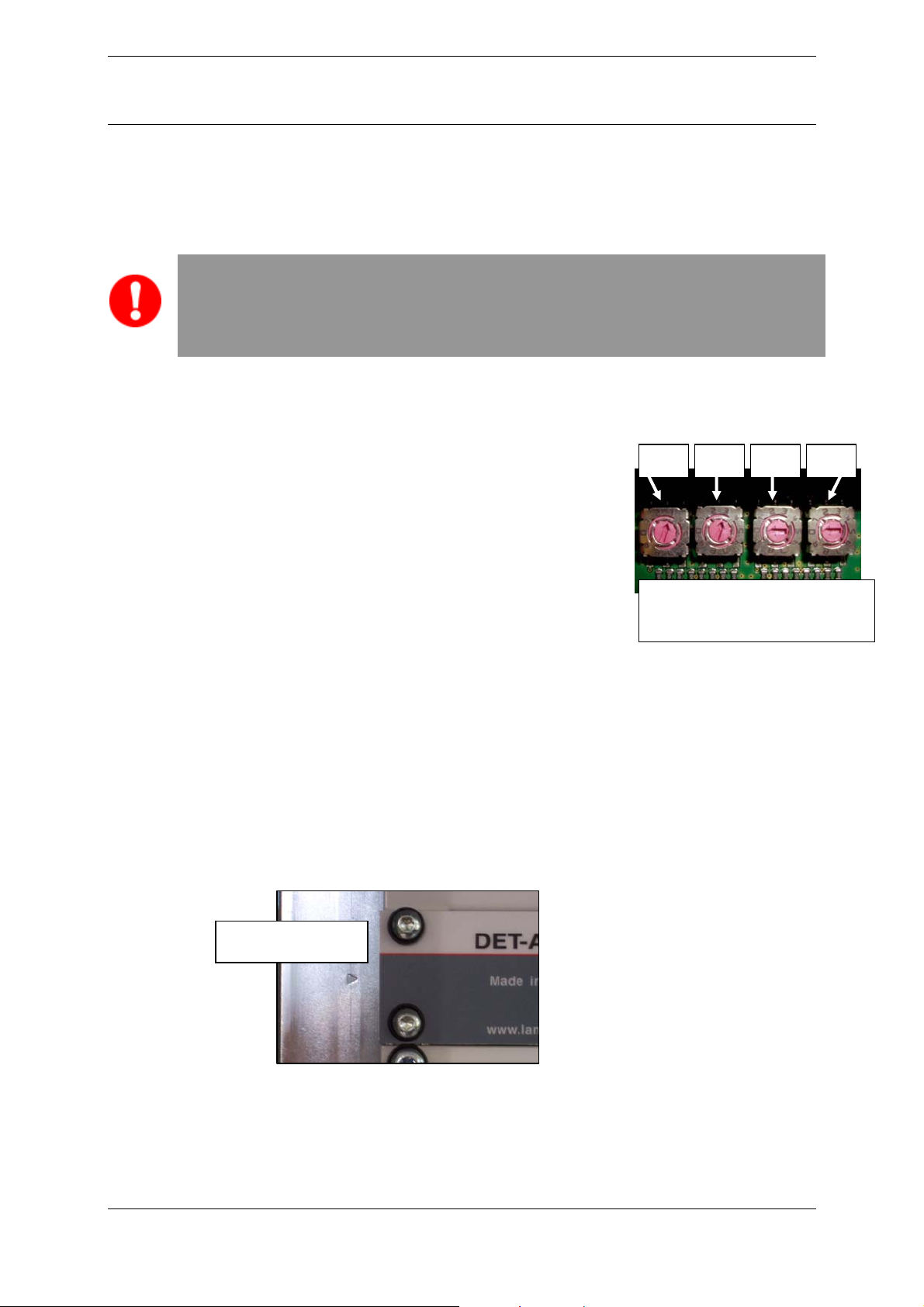

Das Gerät ist am Schalter Blockierung (siehe Bild 3) auf „blocked“ („blockiert“) zu
schalten.
Abdeckfolie des Geräts öffnen Konfigurieren des Geräts mit Adressen (siehe Bild 1)
S4 (Analysezeit) eingestellt auf die Zahl 3 S5 (Analysezeit) eingestellt auf die Zahl 3 S6 Auf die Summe der vernetzten Geräte einstellen S7 Auf die Kennung einstellen, die das Gerät innerhalb
Abdeckfolie des Geräts wieder verschließen Gleitschienen (bauseitige Lieferung) zur Auflage des Geräts installieren Gerät waagerecht auf den Gleitschienen einschieben. Hierbei darauf achten, dass das
Gerät leichtgängig ohne Verkanten bis zum Anschlag der Frontplatte an den Befestigungsrahmen eingeschoben wird
Gerät an der Frontplatte mit vier der beiliegenden Schrauben inkl. der schwarzen
Kunststoff-Unterlegscheiben durch die Löcher der Frontplatte im 19“ Rahmen befestigen (siehe Bild 2)
Gerät an die Versorgungsspannung (24 V Betriebsspannung) des vorgeschalteten DET-
AC Plus bzw. EFD Plus anschließen (siehe Grafik „Anschlüsse“, Kapitel 3.2.3)
Prüfprotokoll (siehe Anhang)
(darf nicht verändert werden!) (darf nicht verändert werden!) (siehe Anhang Kap. 7.4 Vernetzung) der Vernetzung hat
(siehe Anhang Kap. 7.4 Vernetzung)
Bild 2 Befestigung im
nk
S4 S5 S6 S7
Bild 1 Gerätekonfiguration durch Ein­stellen der Schalter S6 und S7
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 17/44
DET-AC Plus Slave Löschsystem
Gerät über CAN-Bus Anschlüsse vernetzen, dabei in der Reihenfolge vom
übergeordneten Gerät abwärts vorgehen.
Erst, wenn das Gerät in den löschbereiten Zustand gebracht werden soll, ist der Schalter
Blockierung (siehe Bild 3) auf „not blocked“ („nicht blockiert“) zu schalten.
Achtung! Das Gerät ist nach diesem Schritt betriebs- und auslösebereit!
Weitere Funktionsprüfungen des Geräts und von Zusatzgeräten siehe Installations- und Prüfprotokoll (siehe Kap. 7.1); Anschluss elektrischer Zusatzgeräte siehe Kapitel 3.3
Achtung!
Vor dem Anschließen des CAN-Bus Kabels darf keine Meldung „Feueralarm“ anstehen, da sonst die Löschung unmittelbar nach Anschluss des Kabels ausgelöst wird!
Bild 3 Blockierungsschalter (hier
Gerät im blockierten Zustand)
not blocked
blocked
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 18/44
DET-AC Plus Slave
(
g
Löschsystem
3.2.3 Installation im Schrank
Installationsvarianten Ansaugrohr (betrifft übergeordnetes DET-AC Plus bzw EFD Plus)
Ansaugrohre in allen Schränken
max. 5) montieren
erforderlich sein.
Ansaugrohr mit 4 Löchern (je 3 mm Durchmesser)
Ansaugbohrungen sind jeweils gegen den Luftstrom gerichtet
Luftstrom
Detail: Ansaug­bohrung
Rückansicht der Anschlusskarte
Luftansaugung der Umluft­klimatisierung
Bei Schränken ohne Klimatisierung kann eine abweichende Installation des Ansaugrohres nach Rücksprache mit dem Hersteller erfol
Winkel ist am Ende mit Stopfen verschlossen
en.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 19/44
DET-AC Plus Slave Löschsystem
Verkabelung
Anschlüsse am vorgeschalteten Gerät (DET-AC Plus bzw. EFD Plus)
1
2
Detail 24 V DC Anschluss zur Stromversorgung des angeschlossenen DET-AC Plus Slave: Linker Klemmenanschluss + Rechter Klemmenanschluss -
Anschlüsse am DET-AC Plus Slave
1
2
Detail 24 V DC Anschluss zur Stromversorgung: Linker Klemmenanschluss + Rechter Klemmenanschluss -
1) CAN-Bus Anschluss zur Vernetzung des angeschlossenen DET-AC Plus Slave
2) 24 V DC Anschluss zur Stromversorgung des angeschlossenen DET-AC Plus Slave
+
1) CAN-Bus Anschluss vom übergeordneten Gerät
2) 24 V DC Anschluss zur Stromversorgung
+
-
-
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 20/44
DET-AC Plus Slave Löschsystem
3.3 Installation und Inbetriebnahme eines Handmelders
Nach der fachgerechten Installation und Inbetriebnahme des DET-AC Plus Slave Löschsystems kann der Anschluss eines Handmelders erfolgen.
Es müssen zwei Verbindungen hergestellt werden:
1. 24V Spannungsversorgung (siehe Anschlusszeichnung Kap. 2.4, Punkt 12)
2. CAN-Bus Kabel (siehe Anschlusszeichnung Kap. 2.4, Punkt 9)
Zum Anschluss des Handmelders ist die Reihenfolge lt. Installations- und Prüfprotokoll (siehe Kap. 7.1) zu beachten.
Achtung!
Vorrangig ist der Anschluss direkt am vorgeschalteten DET-AC Plus Aktivlöschsystem bzw. EFD Plus vorzunehmen.
Achtung!
Vor der Installation des Handmelders muss das Gerät in den Zustand „blockiert“ versetzt werden.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 21/44
DET-AC Plus Slave Löschsystem
3.4 Überwachung / Störungen
Es werden verschiedene Kabelverbindungen des DET-AC Plus Slave Löschsystems überwacht:
1. 24V Versorgungsspannung
2. CAN-Bus Verbindung
3. Füllstandsüberwachung Löschtank
4. Auslösung Löschtank
5. Anschluss Türkontakt
6. Anschluss Handmelder
Liegt bei diesen Kabelverbindungen eine Störung vor, dann wird diese auf der LCD Anzeige des vorgeschalteten DET-AC Plus Aktivlöschsystems bzw. EFD Plus wie folgt angezeigt:
Auf der LCD Anzeige oben links steht Z2 bis Z5 als Kennung für das jeweils angeschlossene DET-AC Plus Slave 1 bis 4.
Die möglichen angezeigten Störungen der jeweils überwachten Kabelverbindungen sind:
Kabelverbindung mögliche Störungsmeldung
24V Versorgungsspannung Störung Kommunikation CAN-Bus Verbindung Störung Kommunikation Füllstandsüberwachung Löschtank Störung Löschmittelüberwachung, Löschmittelschwund Auslösung Löschtank Störung Löschausgang Anschluss Türkontakt Löschung blockiert, Störung Türkontakt Anschluss Handmelder Störung Handmelder
Beispielhafte LCD Anzeige:
Am angeschlossenen DET-AC Plus Slave mit der Kennung Z4 besteht eine Störung der Füllstandsüberwachung.
Z4 Störung Löschmittelüberwachung
Achtung!
Bei Vorliegen einer Störung ist eine korrekte Funktion des Gerätes nicht sichergestellt. Tritt eine Störungsmeldung auf, kann u. U. kein Brand detektiert und gelöscht werden! Die Ursache der Störungsmeldung muss daher unverzüglich beseitigt werden!
Achtung!
Vor dem Funktionstest muss die Tür geöffnet werden um die Löschung zu blockieren. Dies ist anhand der grün blinkenden Betriebs LED und der Anzeige „Löschanlage blockiert“ zu überprüfen. Es darf keine Feuermeldung (rote LED) angezeigt sein, bevor durch Schließen der Tür die Blockierung aufgehoben wird, da andernfalls sofort der Löschvorgang eingeleitet wird!
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 22/44
DET-AC Plus Slave Löschsystem
3.5 Bedienelemente
Für die Bedienung des DET-AC Plus Slave siehe Bedienungsanleitung des vorgeschalteten DET-AC Plus Aktivlöschsystems bzw. EFD Plus. Eine gezielte Abfrage des DET-AC Plus Slave durch Menüfunktionen ist nicht möglich.
Der DET-AC Plus Slave gibt seine Zustandinformationen automatisch an das vorgeschaltete DET-AC Plus Aktivlöschsystem bzw. EFD Plus weiter und diese werden dort per LCD Anzeige und über LED angezeigt. Auf der LCD Anzeige können die Informationen durch Scrollen angesehen werden.
Der korrekte Betriebszustand des DET-AC Plus Aktivlöschsystems wird mittels grüner dauerhaft leuchtender Betriebs LED (1) angezeigt.
Feueralarm bzw. eingetretene Störungen werden auf dem LCD-Display (2) und mittels Störungs LED (3) oder Alarm LED (4) angezeigt.
Das DET-AC Plus Aktivlöschsystem soll deshalb gut sichtbar installiert und ggf. mittels eines übergeordneten Systems überwacht werden.
2
1
4
3
3
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 23/44
DET-AC Plus Slave Löschsystem

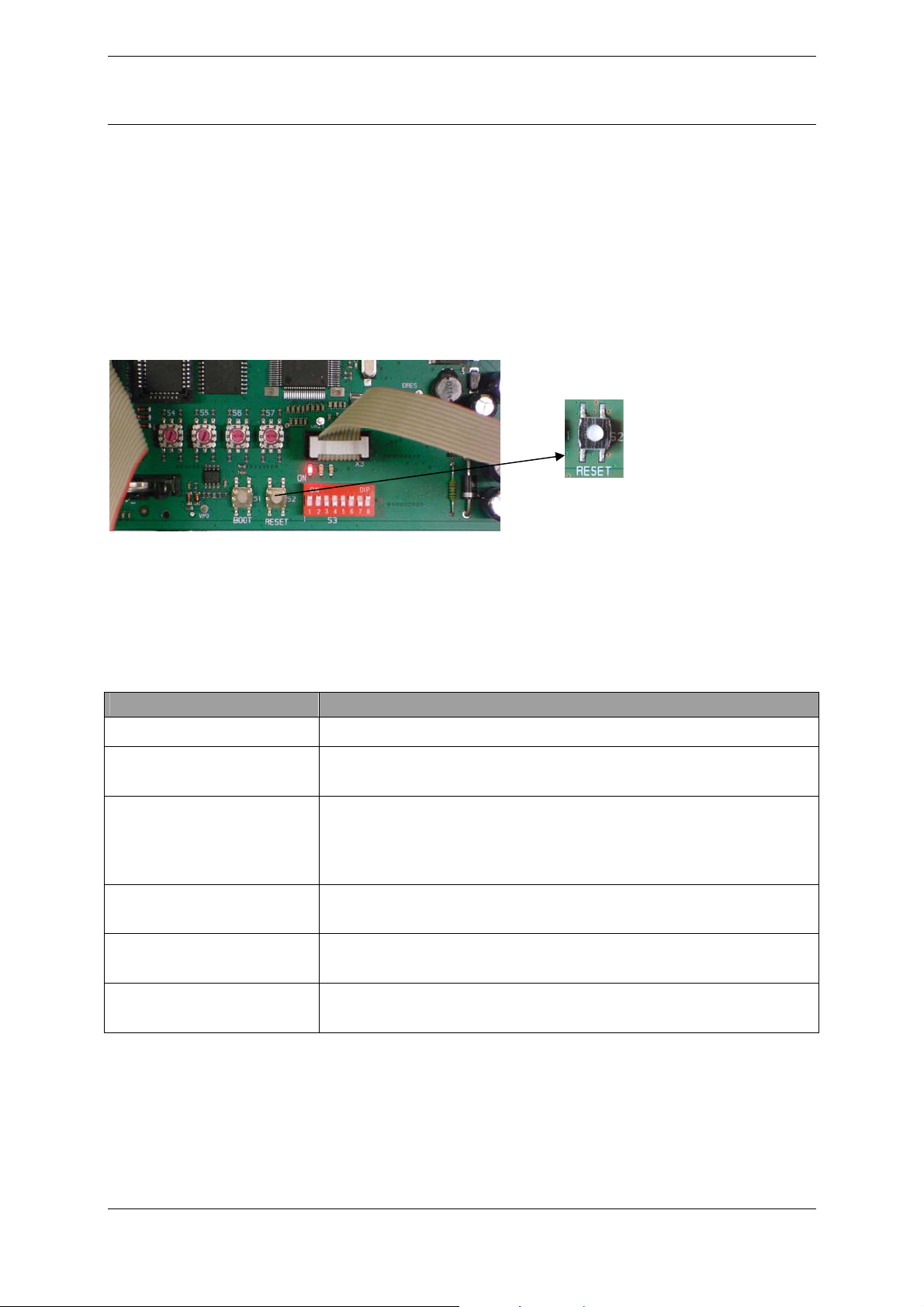

Betriebsstundenzähler
Die Anlage überwacht ebenso die Betriebszeit seit der letzten Wartung. Überschreitet diese den maximalen Wartungsabstand, wird eine Störungsmeldung generiert (Anzeige LED „Sammelstörung“ und Ansteuerung Relais „Sammelstörung“). Zum Rücksetzen dieser Meldung muss ein Errichterreset erfolgen. Dazu muss das Gehäuse des DET-AC Plus bzw. EFD-Plus geöffnet werden. Auf der CPU-Platine ist die Taste 'Reset' für länger als 3 Sekunden zu betätigen. Danach ist die Störungsmeldung zum Wartungs­intervall ausgetragen und der Betriebsstundenzähler der Anlage zurückgesetzt.
3.5.1 LCD Anzeige - Liste der angezeigten Meldungen
Für die folgenden Zustände werden Meldungen auf dem LCD-Display angezeigt: Meldungen von den DET-AC Plus Slave haben links oben im Display eine zusätzliche Anzeige (siehe Anhang „Vernetzung“)
Anzeigetext Bedeutung Anzeigetext
Auslösung Handalarm Ein extern angeschlossener Handmelder wurde ausgelöst. Störung Handmelder Ein extern angeschlossener Handmelder ist defekt oder die
Leitung dorthin gestört.
Löschanlage blockiert Eine Schranktür ist geöffnet und der Türkontakt zur
Unterdrückung des Löschvorgangs ist aktiviert, die Löschanlage kann nicht ausgelöst werden oder Der Abschlusswiderstand am Türkontakt fehlt
Störung Türkontakt Ein angeschlossener Türkontaktschalter ist defekt oder die
Leitung dorthin ist gestört.
Stör[ung] Löschausgang Die elektrische Auslöseeinrichtung kann nicht angesteuert
werden oder Der Blockierungsschalter ist betätigt
Störung Löschausgang Die elektrische Auslöseeinrichtung kann nicht angesteuert
werden.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 24/44
DET-AC Plus Slave Löschsystem
Anzeigetext Bedeutung Anzeigetext Löschmittelschwund Die Löschmittelmenge hat sich durch Schwund verringert Störung Löschmittel-
überwachung Ansteuerung Löschanlage Löschtank wurde angesteuert Tank voll Löschtank wurde angesteuert aber Füllstandsanzeige meldet
Tank leer Löschtank wurde angesteuert und Füllstandsanzeige meldet
Status OK Gerät befindet sich im ordnungsgemäßen Betriebszustand
Die Füllstandsüberwachung ist defekt oder die Leitung dorthin gestört
keinen Löschmittelverlust
Löschmittelverlust
4. Verhalten im Brandfall
Achtung!
Diese Information ersetzt in keiner Weise das örtlich vorgeschriebene Verhalten im Brandfall, sondern dient als zusätzliche Information zum Verhalten bei Alarmen/Bränden bzw. Auslösen der Löschanlage in einem mit einem DET-AC Plus Slave Löschsystem geschützten Schrank!
Maßnahmen bei Alarm in einem mit einem DET-AC Plus Slave Löschsystem geschützten Schrank: Schranktüren auf jeden Fall während der Haltezeit (10 Minuten) geschlossen halten.
Beim Absinken der löschwirksamen Konzentration durch Belüften kann es zum Wiederaufflammen durch ggf. noch bestehende Zündquellen kommen.
Die Energieversorgung aller im Schrank befindlichen Verbraucher abstellen. Wenn kein Brand bzw. Rauch erkennbar ist, kann der Schrank unter Bereitstellung von
Löschhilfen (z.B. Kohlendioxid Feuerlöscher) durchlüftet werden.
Auslösung des DET-AC Plus Slave Löschsystems
Das Auslösen des ersten DET-AC Plus Slave Löschsystem erfolgt unmittelbar nach dem Feueralarm. Weitere angeschlossene Geräte werden danach zeitverzögert im Abstand von einer Sekunde in der festgelegten Reihenfolge nacheinander ausgelöst. Ein Feueralarm wird durch das Ansprechen beider automatischen Brandmelder bzw. Betätigung einer optional angeschlossenen Handauslösung ausgelöst. Wenn die Löschanlage manuell über die Handauslösung ausgelöst wird, erfolgt die Auslösung sofort ohne Zeitverzug.
Achtung!
Das Verweilen in mit dem Löschmittel Novec™ 1230 gefluteten Räumen ist zwar unbedenklich sollte aber vermieden werden, denn bei Verrauchung besteht Lebensgefahr durch toxische Verbrennungsprodukte.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 25/44
DET-AC Plus Slave Löschsystem
5. Kontrolle, Service, Wartung und Instandhaltung, Instandsetzung nach Auslösung
Der Betreiber führt die regelmäßigen Sichtkontrollen am Gerät selbst durch. Die Wartung und Instandhaltung des Gerätes wird vom Rittal Service oder von einer durch Rittal autorisierten Fachfirma durchgeführt.
Unter der für die Wartung sowie für Störungsbehebung autorisierten Fachfirma ist ein Unternehmen zu verstehen, dessen Mitarbeiter von Rittal auf das DET-AC Plus Slave Löschsystem geschult wurden. Im Regelfall ist dies ein Mitarbeiter der Errichterfirma, oder ein speziell geschulter Mitarbeiter des Betreibers bzw. einer von ihm beauftragten Fachfirma. Bei unsachgemäßer Handhabung und mangelhaften oder fehlenden regelmäßigen Kontrollen und Wartungen übernimmt Rittal keinerlei Haftung.
5.1 Regelmäßige Kontrollen durch den Betreiber
Tägliche Kontrolle (Betreiber)
Das DET-AC Plus Slave Löschsystem muss sich im ungestörten Zustand befinden.
(Betriebszustand ohne Störung oder Alarm: Die grüne Betriebs LED leuchtet, keine gelbe Störungs LED leuchtet oder blinkt) Vorliegende Störungen sind aufzuzeichnen und die Behebung ist zu veranlassen
Tägliche Kontrollen können entfallen, wenn sichergestellt ist, dass evtl. Störungen an anderer Stelle sicher erkannt werden können.
Monatliche Kontrolle (Betreiber)
Ansaugrohr und Düse dürfen keinerlei äußerliche Beschädigungen haben und die Düse
muss frei von Schmutz und Sprühbehinderungen sein
Ansaugrohrverbindungen dürfen nicht unterbrochen sein Luftstrom anzeigen lassen und mit dem Wert aus dem Inbetriebnahmeprotokoll vergleichen, um ggf. Verschmutzungen festzustellen. Die max. Abweichung zum Sollwert darf 10 % betragen.
Vierteljährliche Kontrolle (Betreiber)
Hierbei sollten zusätzlich bauliche Änderungen (besonders bezogen auf die Schrankdichtheit: die Luftaustauschrate des zu schützenden Schaltschranksystems darf dabei nicht größer als 10 % innerhalb von 20 min. sein) oder Nutzungsänderungen hinterfragt werden und das Gerät auf ordnungsgemäße Funktion der Alarm-, Stör- und Steuerfunktionen geprüft werden.
5.2 Prüfungen, Wartung und Instandhaltung
Achtung!
Während der Wartungsarbeiten am Gerät kann / soll Alarm ausgelöst werden! Es ist darauf zu achten, dass nachgeschaltete Steuerungen (z.B. Weitermeldung oder Abschaltung) vorher abgeschaltet/überbrückt wurden!
Achtung!
Vor dem Durchführen von Wartungsarbeiten muss der Blockierschalter sämtlicher im System vernetzter Geräte auf „blocked“ gestellt sein!
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 26/44
DET-AC Plus Slave Löschsystem
Halbjährliche Wartung (Rittal bzw. Fachfirma)
Sichtkontrolle, kompl. Wartung (z.B. Ansaugrohr und Löschdüse prüfen ggf. reinigen)
2-jährliche Wartung (Rittal bzw. Fachfirma)
Mindestens alle zwei Jahre muss das DET-AC Plus Slave Löschsystem vom Rittal Service oder von einer durch Rittal autorisierten Fachfirma gewartet werden. In Zuge dieser Wartung wird die Anlage komplett überprüft und ggf. wieder in den Sollzustand gebracht. Bei Nichteinhaltung dieser Intervalle kann es zu Störungen bzw. Täuschungsalarmen und darauf folgenden Fehllöschungen kommen. Bei der Wartung des DET-AC Plus Slave muss das Gesamtgewicht protokolliert werden.
5.3 Transporthinweise
Beim Transport des Geräts mit Löschmittelbehälter und Treibgaspatrone müssen besondere, nachfolgend aufgeführte Bestimmungen berücksichtigt werden.
Besondere Transporthinweise für Landtransport - ADR UN 3363 GEFÄHRLICHE GÜTER IN GERÄTEN, Klasse 9, unterliegt nicht den Vorschriften des ADR
Besondere Transporthinweise für Seetransport - IMDG - Code UN 3363 DANGEROUS GOODS IN APPARATUS, class 9
Besondere Transporthinweise für Lufttransport - IATA DGR UN 3363 DANGEROUS GOODS IN APPARATUS, class 9, Packing instructions 916
Die Sicherheitsdatenblätter für dieses Gerät und für Novec™ 1230 von 3M™ sind zu beachten, diese liegen dem Gerät bei Auslieferung bei.
Verpackung
Heben Sie die Versandverpackung dieses Geräts unbedingt auf. Der Versand des Geräts für Wartung oder Reparatur darf nur in der speziellen Original-Versandverpackung oder einer gleichwertigen Verpackung erfolgen.
Achtung!
Vor dem Rücktransport des Geräts muss der Aktivierungsschalter auf Blockierung gestellt werden.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 27/44
DET-AC Plus Slave Löschsystem
6. Technische Daten
Gehäuse-Maße Material Gehäuse Gewicht Spannungsversorgung Maximale Leistungsaufnahme Nenn-Leistungsaufnahme Notstromversorgung
Umgebungstemperatur
Luftfeuchte Schutzart Anschlüsse
Schutzvolumen
externe Geräte
Zulassungen
Löschmittelbehälter
19“, 1HE, 640 mm tief Stahlblech ca. 12 kg inkl. Löschmittel und Treibgaspatrone 24 V DC, über vorgeschaltetes Gerät 14 Watt
1 Watt Erfolgt über das vorgeschaltete Gerät und ist abhängig von der Anzahl der vorgeschalteten Geräte +10 °C bis +35 °C (Betrieb),
-20 °C bis +65 °C (Lagerung) bis 96 %, nicht kondensierend IP 20
1 potentialfreier Wechselkontakt „Vo rala rm“ (RJ12 Stecker)  1 potentialfreier Wechselkontakt „Feuer“ (RJ12 Stecker)  1 potentialfreier Wechselkontakt „Löschen“ (RJ12 Stecker)  1 potentialfreier Wechselkontakt „Sammelstörung“
24 V -3/+5 V Nennspannung / 0,5A, ohmsche Last
max. 3,0 m schützenden Schaltschranksystems darf dabei nicht größer als 10 % innerhalb von 20 min. sein)
Anschluss für Handauslösung  Anschluss für Türkontakt  Busanschluss für Systemvernetzung Rittal CMC (RJ12 Stecker)  elektrischer T eil erfüllt UL-Anforderungen  CE-Konformität der Lösche inheit gemäß EG-Richtlinie 97/23/EG
Material: Aluminium Leervolumen: ca. 2,0 Liter Inhalt: ca. 1,8 Liter Novec™ 1230 Löschmittelaustrag durch Druckaufladung über Treibgas-Patrone integrierte elektrische Auslöseeinheit integrierte Löschmittel-Schwund-/Füllstandsüberwachung (Anzeige von > 15 % Schwund)
(RJ12 Stecker)
3
(bei dichten Schränken: die Luftaustauschrate des zu
(ca. 4 Std.)
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 28/44
DET-AC Plus Slave Löschsystem
7. Anhang
7.1 Installations- und Prüfprotokoll
Datum der Inbetriebnahme / Inbetriebnehmer: _________________________________ Seriennummer des Geräts: _________________________________
7.1.1 Vorgehen zur Inbetriebnahme nach erfolgter Installation gemäß Kap. 3.2.2
Anschluss des Türkontaktes inkl. der Widerstandsbeschaltung
7.1.2 Vorgehen beim Anschluss von Handmeldern
Handmelder sollen vorzugsweise am übergeordneten DET-AC Plus bzw. EFD-Plus angeschlossen werden! Werden keine Handmelder angeschlossen, wird dieser Punkt ausgelassen.
Den Handmelder gemäß Kap. 2.4.2 an Handalarm Ausgang 10 anschließen (siehe Kapitel 2.4)
Die beim Anschluss aufgelaufene Störmeldung mit der Taste „Rücksetzen“ zurücksetzen
Auslösen des Handmelders, es muss jetzt die rote LED blinken und im Display
„Auslösung Handalarm“ und „Feuer“ angezeigt werden.
Den Handmelder zurücksetzen und die Taste „Rücksetzen“ betätigen
Gerät anschließen (siehe „Anschlüsse“, Kapitel 3.2.3)
Gerät an die Versorgungsspannung des vorgeschalteten DET-AC Plus bzw. EFD Plus anschließen. Sicherstellen, dass am vorgeschalteten Master keine Feuermeldung ansteht.
Gerät über CAN-Bus Anschlüsse vernetzen, dabei in der Reihenfolge vom übergeordneten Gerät abwärts vorgehen. Funktion der Kommunikation überprüfen, indem eine Meldung generiert wird (z.B. „Tür auf“)
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 29/44
DET-AC Plus Slave Löschsystem
Checkliste Einbau
Das Abhaken dieser Checkliste hilft beim Einbau Fehler zu vermeiden. Das Gerät wurde horizontal eingebaut (mit Wasserwaage überprüft)
Die Zahl der Ansauglöcher pro Serverschrank ist korrekt, siehe Kapitel 3.2.3
„Installationshinweise Ansaugrohr“)
Die Ansaugrohre sind korrekt (bis zum Anschlag) zusammengesteckt
(Kontrolle: Rohre lassen sich nicht auseinander ziehen) Die Ansauglöcher sind in Luftstromrichtung ausgerichtet Ansauglöcher sind frei (sauber und nicht von Kabelbäumen verdeckt) Der Netzstecker ist angeschlossen Die Löschdüse ist frei von Kabelbäumen und anderen Behinderungen Bei Verwendung des RJ12-Steckers für die Türkontaktüberwachung wurde der
Abschlusswiderstand am Schraubklemmenanschluss „Eingang Türschalter“
entfernt. Das Display zeigt bei geöffneter Tür (bei mehreren Serverschränken reicht eine
offene Tür) „Löschanlage blockiert“ an und die grüne LED blinkt Die Türschalter sind sicher und fest montiert Der Aktivierungsschalter des Löschteils ist auf „on“ gestellt
(Gerät ist entsichert und betriebsbereit) Das Gerät hat beim Schließen von 2 Ansauglöchern „Druck zu niedrig“ angezeigt Das Gerät läuft auf Notstromversorgung weiter, wenn die Netzversorgung
abgetrennt ist Die Frontplatte ist mit 2 bzw. 4 Schrauben fest mit dem Serverschrank verbunden Das Display zeigt bei geschlossener Tür „Status OK“ an, es wandert auf dem
Display ein Stern von links nach rechts und nur die grüne LED leuchtet ständig
Name: Datum:
Anlage übergeben an:
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 30/44
DET-AC Plus Slave Löschsystem
Checkliste Einbau
Das Abhaken dieser Checkliste hilft beim Einbau Fehler zu vermeiden. Das Gerät wurde horizontal eingebaut (mit Wasserwaage überprüft)
Die Zahl der Ansauglöcher pro Serverschrank ist korrekt, siehe Kapitel 3.2.3
„Installationshinweise Ansaugrohr“) Die Ansaugrohre sind korrekt (bis zum Anschlag) zusammengesteckt
(Kontrolle: Rohre lassen sich nicht auseinander ziehen) Die Ansauglöcher sind in Luftstromrichtung ausgerichtet Ansauglöcher sind frei (sauber und nicht von Kabelbäumen verdeckt) Der Netzstecker ist angeschlossen Die Löschdüse ist frei von Kabelbäumen und anderen Behinderungen Bei Verwendung des RJ12-Steckers für die Türkontaktüberwachung wurde der
Abschlusswiderstand am Schraubklemmenanschluss „Eingang Türschalter“
entfernt. Das Display zeigt bei geöffneter Tür (bei mehreren Serverschränken reicht eine
offene Tür) „Löschanlage blockiert“ an und die grüne LED blinkt Die Türschalter sind sicher und fest montiert Der Aktivierungsschalter des Löschteils ist auf „on“ gestellt
(Gerät ist entsichert und betriebsbereit) Das Gerät hat beim Schließen von 2 Ansauglöchern „Druck zu niedrig“ angezeigt Das Gerät läuft auf Notstromversorgung weiter, wenn die Netzversorgung
abgetrennt ist Die Frontplatte ist mit 2 bzw. 4 Schrauben fest mit dem Serverschrank verbunden Das Display zeigt bei geschlossener Tür „Status OK“ an, es wandert auf dem
Display ein Stern von links nach rechts und nur die grüne LED leuchtet ständig
Name: Datum:
Anlage übergeben an:
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 31/44
DET-AC Plus Slave Löschsystem
Checkliste Einbau
Das Abhaken dieser Checkliste hilft beim Einbau Fehler zu vermeiden. Das Gerät wurde horizontal eingebaut (mit Wasserwaage überprüft)
Die Zahl der Ansauglöcher pro Serverschrank ist korrekt, siehe Kapitel 3.2.3
„Installationshinweise Ansaugrohr“) Die Ansaugrohre sind korrekt (bis zum Anschlag) zusammengesteckt
(Kontrolle: Rohre lassen sich nicht auseinander ziehen) Die Ansauglöcher sind in Luftstromrichtung ausgerichtet Ansauglöcher sind frei (sauber und nicht von Kabelbäumen verdeckt) Der Netzstecker ist angeschlossen Die Löschdüse ist frei von Kabelbäumen und anderen Behinderungen Bei Verwendung des RJ12-Steckers für die Türkontaktüberwachung wurde der
Abschlusswiderstand am Schraubklemmenanschluss „Eingang Türschalter“
entfernt. Das Display zeigt bei geöffneter Tür (bei mehreren Serverschränken reicht eine
offene Tür) „Löschanlage blockiert“ an und die grüne LED blinkt Die Türschalter sind sicher und fest montiert Der Aktivierungsschalter des Löschteils ist auf „on“ gestellt
(Gerät ist entsichert und betriebsbereit) Das Gerät hat beim Schließen von 2 Ansauglöchern „Druck zu niedrig“ angezeigt Das Gerät läuft auf Notstromversorgung weiter, wenn die Netzversorgung
abgetrennt ist Die Frontplatte ist mit 2 bzw. 4 Schrauben fest mit dem Serverschrank verbunden Das Display zeigt bei geschlossener Tür „Status OK“ an, es wandert auf dem
Display ein Stern von links nach rechts und nur die grüne LED leuchtet ständig
Name: Datum:
Anlage übergeben an:
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 32/44
DET-AC Plus Slave Löschsystem
Checkliste Einbau
Das Abhaken dieser Checkliste hilft beim Einbau Fehler zu vermeiden. Das Gerät wurde horizontal eingebaut (mit Wasserwaage überprüft)
Die Zahl der Ansauglöcher pro Serverschrank ist korrekt, siehe Kapitel 3.2.3
„Installationshinweise Ansaugrohr“) Die Ansaugrohre sind korrekt (bis zum Anschlag) zusammengesteckt
(Kontrolle: Rohre lassen sich nicht auseinander ziehen) Die Ansauglöcher sind in Luftstromrichtung ausgerichtet Ansauglöcher sind frei (sauber und nicht von Kabelbäumen verdeckt) Der Netzstecker ist angeschlossen Die Löschdüse ist frei von Kabelbäumen und anderen Behinderungen Bei Verwendung des RJ12-Steckers für die Türkontaktüberwachung wurde der
Abschlusswiderstand am Schraubklemmenanschluss „Eingang Türschalter“
entfernt. Das Display zeigt bei geöffneter Tür (bei mehreren Serverschränken reicht eine
offene Tür) „Löschanlage blockiert“ an und die grüne LED blinkt Die Türschalter sind sicher und fest montiert Der Aktivierungsschalter des Löschteils ist auf „on“ gestellt
(Gerät ist entsichert und betriebsbereit) Das Gerät hat beim Schließen von 2 Ansauglöchern „Druck zu niedrig“ angezeigt Das Gerät läuft auf Notstromversorgung weiter, wenn die Netzversorgung
abgetrennt ist Die Frontplatte ist mit 2 bzw. 4 Schrauben fest mit dem Serverschrank verbunden Das Display zeigt bei geschlossener Tür „Status OK“ an, es wandert auf dem
Display ein Stern von links nach rechts und nur die grüne LED leuchtet ständig
Name: Datum:
Anlage übergeben an:
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 33/44
DET-AC Plus Slave Löschsystem
7.2 Ersatzteile, Zubehör und Verbrauchsmaterial + Werkzeug
Artikel Artikelnummer Ersatzteile
Löschsystem DET-AC Plus Slave, Komplettgerät 88 9214 Löschmittelbehälter kpl. mit Düse 88 8841 Abschlusswiderstand 22k, 1/10 Watt mit RJ12 Stecker (Anschluss Türkontakt) - bei Auslieferung beigepackt Abschlusswiderstand 1K Ohm, 0,5 Watt mit RJ12 Stecker (Anschluss Türkontakt) - bei Auslieferung gesteckt Abschlusswiderstand 1K8 Ohm, 0,5 Watt (für Handauslösung) - bei Auslieferung in Klemme gesteckt Widerstand 470 Ohm, 0,5 Watt (für Handauslösung) - bei Auslieferung in Klemme gesteckt Kabel Stromversorgung 90 3228 CAN Bus Kabel 90 7531 Bedienungsanleitung deutsch 88 9225 Bedienungsanleitung englisch 88 9226 Tiefenvariable Gleitschiene Rittal: DK
Abdeckfolie Gehäuse 90 6797 Zubehör
Alarmkombination SONFL1 MX (Blitzleuchte + Blitzleuchte) DMX 3000 Handauslösung, gelb 88 8845
Werkzeuge
90 6913 90 8119 67 5235 67 5223
7063.880
90 6508
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 34/44
DET-AC Plus Slave Löschsystem
7.3 Fehlerbehebung
Fehlermeldung, Fehler mögliche Ursache notwendige Maßnahme
Störung Türkontakt Kurzschluss oder Drahtbruch am
Türkontakt (z.B. Kabel nicht ange­schlossen)
Abschlussstecker fehlt, wenn kei n
Türkontakt vorgesehen ist, oder RJ12-Stecker und zweipoliger Türkontaktstecker sind gleichzeitig angeschlossen
Aus- und Eingang des Türkontakts
sind vertauscht
Störung Handmelder Kurzschluss oder Drahtbruch am
Handmelder (z.B. Kabel nicht angeschlossen), Abschlussstecker fehlt, wenn kein Handmelder
vorgesehen ist Störung Löschmittel­überwachung
Löschmittelschwund Gerät nicht horizontal eingebaut
Störung Auslösemagnet Magnet oder interne Verdrahtung Tank voll Löschung wurde bei bestehender
Interner Drahtbruch oder
Kurzschluss zum Füllstandssensor
des Tanks
Löschmittelverlust im Tank
defekt
mechanischer Blockierung
ausgelöst.
Der DET-AC Plus bz w. EFD Plus
hat Feuer detektiert und die
Löschung eingeleitet, der
Löschmitteltank wurde jedoch nicht
geleert
Überprüfung der Anschlüsse Türkontakt. Ggf. Kabel anschließen oder Abschlussstecker einstecken. Türkontakt ordnungsgemäß verkabeln (siehe Kapitel „Türkontakt“
Überprüfung der Handmelderanschlüsse. Ggf. Kabel anschließen oder Abschlussstecker einstecken.
Service benachrichtigen
Gerät horizontal ausrichten und prüfen, ob Fehlermeldung verschwindet, ansonsten Service benachrichtigen Service benachrichtigen
Service benachrichtigen
7.4 Vernetzung / Schutz mehrerer Schaltschränke
Kompatibilität von Geräten verschiedener Baureihen
Geräte DET-AC Plus Slave der alten Baureihen (Artikelnummer 90 7023) können grundsätzlich an DET-AC Plus Aktivlöschsysteme der neuen Baureihen (Artikelnummer 88
9133) angeschlossen werden, genauso können Geräte DET-AC Plus Slave der neuen Baureihen (Artikelnummer 88 9214) an DET-AC Plus Aktivlöschsysteme der alten Baureihen Artikelnummer (90 6744) angeschlossen werden. Da Geräte der alten Baureihen mit einer alten Firmware (Version 1.2.2.0 oder älter) ggf. nicht angesteuert werden können (Fehlermeldung „Störung Zündelko“) bzw. nicht ansteuern können (keinerlei Störungsmeldung!), müssen bei einer gemischten Vernetzung von Geräten verschiedener Baureihen die Geräte der alten Baureihen mindestens mit der Firmware ab Version 1.2.3.0 ausgestattet sein.
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 35/44
DET-AC Plus Slave Löschsystem

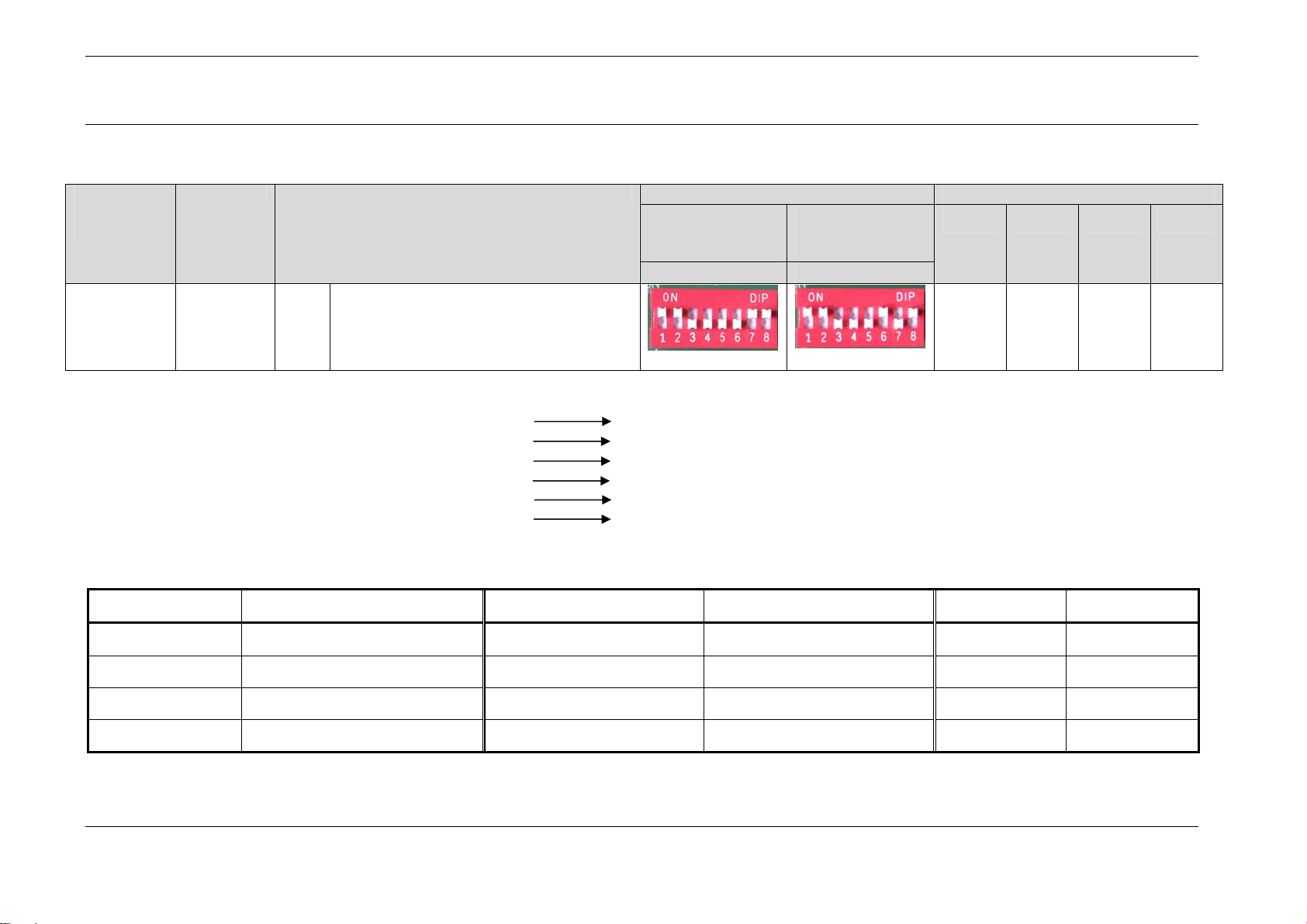

Funktionsmatrix zur Kompatibilität von Hard- und Software DET-AC Plus
DET-AC Plus Kompakt / Master- und Slaveeinheit
Bezeichnung Softwarestand ld. Nummer
Rittal ld. Nr.
110010576295
7338.110
7338.120 (ab 06/2010)
110010576287
7338.300 ( ab 2009 )
7338.320 (ab 06/2010)
110010576287
7338.300 ( ab 2009 )
7338.320 (ab 06/2010)
110010576287
7338.300 ( ab 2009 )
7338.320 (ab 06/2010)
110010576287
7338.300 ( ab 2009 )
7338.320 (ab 06/2010)
Einstellungen im Verbund mit anderen Anlagen
DET-AC Plus Kompakt
DET-AC Plus Slave
DET-AC Plus Slave
DET-AC Plus Slave
DET-AC Plus Slave
1.3.1.0 min
1.3.0.0
1.3.1.0 min
1.3.0.0
1.3.1.0 min
1.3.0.0
1.3.1.0 min
1.3.0.0
1.3.1.0 min
1.3.0.0
Software_V1.3.0.0_DET_SNBT_GerEng_Master.hex
Software_V1.3.0.0_DET_T_GerEng_Slave.hex
Software_V1.3.0.0_DET_T_GerEng_Slave.hex
Software_V1.3.0.0_DET_T_GerEng_Slave.hex
Software_V1.3.0.0_DET_T_GerEng_Slave.hex
Adressierung (S6 + S7) Anlagen
Master 1. Slave 2. Slave 3. Slave 4. Slave
S6 = 0 S7 = 0
S6 = 2 S7 = 1
S6 = 3 S7 = 1
S6 = 4 S7 = 2
S6 = 5 S7 = 1
Nicht möglich!
S6 = 2 S7 = 2
S6 = 3 S7 = 2
S6 = 4 S7 = 2
S6 = 5 S7 = 2
Nicht möglich!
Nicht möglich!
S6 = 3 S7 = 3
S6 = 4 S7 = 3 S6 = 4 S7 = 4
S6 = 5 S7 = 3
Nicht möglich!
Nicht möglich!
Nicht möglich!
S6 = 5 S7 = 4
Nicht möglich!
Nicht möglich!
Nicht möglich!
Nicht möglich!
S6 = 5 S7 = 5
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 36/44
DET-AC Plus Slave Löschsystem
DET-AC Plus ( alte Version ) / Master- und Slaveeinheit
Bezeichnung Softwarestand ld. Nummer
Rittal ld. Nr.
110010576285
7338.100
110010576283
7338.300
110010576283
7338.300
110010576283
7338.300
110010576283
7338.300
DET-AC Plus 1.2.3.1
min
1.2.3.0
DET-AC Plus Slave
DET-AC Plus Slave
DET-AC Plus Slave
DET-AC Plus Slave
1.2.3.1 min
1.2.3.0
1.2.3.1 min
1.2.3.0
1.2.3.1 min
1.2.3.0
1.2.3.1 min
1.2.3.0
Software_V1.2.3_DET_SNBT_GerEng_Master.hex
Software_V1.2.3_DET_T_GerEng_Slave.hex
Software_V1.2.3_DET_T_GerEng_Slave.hex
Software_V1.2.3_DET_T_GerEng_Slave.hex
Software_V1.2.3_DET_T_GerEng_Slave.hex
Adressierung (S6 + S7) Anlagen
Master 1. Slave 2. Slave 3. Slave 4. Slave
S6 = 0 S7 = 0
S6 = 2 S7 = 1
S6 = 3 S7 = 1
S6 = 4 S7 = 2
Nicht möglich!
S6 = 2 S7 = 2
S6 = 3 S7 = 2
S6 = 4 S7 = 2
Nicht möglich!
Nicht möglich!
S6 = 3 S7 = 3
S6 = 4 S7 = 3 S6 = 4 S7 = 4
Nicht möglich!
Nicht möglich!
Nicht möglich!
Nicht möglich!
Nicht möglich!
Nicht möglich!
Nicht möglich!
Einstellungen im Verbund mit anderen Anlagen
S6 = 5 S7 = 1
S6 = 5 S7 = 2
S6 = 5 S7 = 3
S6 = 5 S7 = 4
S6 = 5 S7 = 5
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 37/44
DET-AC Plus Slave Löschsystem
Dipschalterstellung (S3) für Türkontakt alt / neu für DET-AC Plus Kompakt / Master- und Slaveeinheit
Türkontakt alt 22K ( 304534 )
max. 4 Stck
6 off 7 on
Türkontakt neu 1K
7320.530
max. 10 Stck
6 on 7 off
Dipschalterstellung (S3) für Türkontakt alt / neu für DET-AC Plus ( alte Version ) / Master- und Slaveeinheit
Türkontakt alt 22K ( 304534 )
6 off 7 on
Türkontakt neu 22K
7320.530
max. 1 Stck
6 on 7 off
Funktionsmatrix zur Kompatibilität von Hard- und Software EFD (2 HE) und EFD Plus
EFD Plus ( Version ) 2 HE
Anlagen ld. Nummer
110011749800 EFD Plus 1.2.3.1
Bezeichnung Softwarestand
min
1.2.3.0
Software_V1.2.3_DET_SNB_GerEng_EFD.hex
Dipschalterstellung (S3) Adressierung (S6 + S7)
Türkontakt alt
( 304534 )
22K
6 off - 7 on
Türkontakt neu
7320.530
Nicht möglich!
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 38/44
DET-AC Plus Slave Löschsystem
EFD Plus 1 HE
Anlagen ld. Nummer
Rittal ld Nr.
1100105762286
7338.200
Bezeichnung Softwarestand
EFD Plus
1.3.1.0 min
1.3.0.0
Sotware_V1.3.0.0_DET_SNB_GerEng_EFD.hex
Abkürzungsverzeichnis
Software_V1.2.3_DET_SNB_GerEng_EFD.hex alte Anlage - nur Detektion Software_V1.2.3_DET_SNBT_GerEng_Master.hex alte Anlage - Detektion und Löschtank Software_V1.2.3_DET_T_GerEng_Slave.hex alte Anlage - nur Löschtank Sotware_V1.3.1.0_DET_SNB_GerEng_EFD.hex neue Anlage - nur Detektion Software_V1.3.1.0_DET_SNBT_GerEng_Master.hex neue Anlage - Detektion und Löschtank Software_V1.3.1.0_DET_T_GerEng_Slave.hex neue Anlage - nur Löschtank
Kompatibilität Firmware bei Vernetzung von alten mit neuen Geräten
Typ Firmware Typ Firmware Ja Nein
Dipschalterstellung (S3) Adressierung (S6 + S7)
Türkontakt alt
( 304534
max. 4 Stck.
22K 1 K
6 off - 7 on
Türkontakt neu
7320.530
max. 1 Stck.
6 on - 7 off
DET-AC Plus 1.2.3.1 DET-AC Slave Short 1.3.1.0 X EFD Plus 1.2.3.1 DET-AC Slave Short 1.3.1.0 X DET-AC Short 1.2.3.1 DET-AC Slave Plus 1.3.1.0 X EFD Short 1.2.3.1 DET-AC Slave Plus 1.3.1.0 X
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 39/44
DET-AC Plus Slave Löschsystem
Anschluss Energieversorgung und Datenleitung
Zuerst wird die Netzversorgung am Master angelegt, dann werden die Slaves an den Spannungsausgang des jeweils vorgeschalteten Geräts angeschlossen. Nur, wenn danach an der Anzeige des Masters keine Feuermeldung ansteht, dürfen die Datenleitungen an die jeweils übergeordneten Geräte angeschlossen werden.
Überprüfung der Vernetzung:
Nach dem kompletten Netzaufbau muss an jedem Netzteilnehmer eine Meldung generiert werden und diese an der Anzeige des Masters überprüft werden. Es empfiehlt sich, dafür bei jedem Teilnehmer den Türkontakt zu betätigen. Das Gerät ist nun am Schalter Blockierung auf „not blocked“ („nicht blockiert“) zu schalten.
Auslesen des Zustands der jeweiligen Geräte
Die Anzeige des aktuellen Zustandes der Löschanlage erfolgt durch den Master mit der Kennung Z1 (DET-AC Plus Aktivlöschsystem oder EFD Plus). Auf dessen LCD-Anzeige werden die einzelnen Geräte, nachdem sie angewählt worden sind, angezeigt. Das durch die Meldung angezeigte angeschlossene Gerät ist wie folgt durch seine individuelle Kennung (Z2 bis Z5) zu identifizieren:
Kennung Gerät, auf das sich die Meldung bezieht Z1 DET-AC Plus Aktivlöschsystem oder EFD Plus (immer Master!) Z2 DET-AC Plus Slave Löschsystem 1 Z3 DET-AC Plus Slave Löschsystem 2 Z4 DET-AC Plus Slave Löschsystem 3 Z5 DET-AC Plus Slave Löschsystem 4
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 40/44
DET-AC Plus Slave Löschsystem
Rauchansaugrohre über mehrere Schränke
Installation des DET-AC Plus Aktivlöschsystem oder EFD Plus und DET-AC Plus Slave und der Ansaugrohre bei Überwachung mehrerer Schränke
Bei der Überwachung von mehr als zwei Schränken sollte das vorgeschaltete Gerät selbst in einem mittleren Schrank platziert werden, damit 2 möglichst identische und strömungstechnisch günstige Rohrleitungswege entstehen!
Achtung!
Bei Überwachung mehrerer Schränke, die gegeneinander luftdicht verschlossen sind, ist ein Druckausgleich mittels Luftstromrückführung zu installieren. Hierzu wird der Luftauslass benutzt (siehe nachfolgende Zeichnung ).
Für den Druckausgleich mittels Luftstromrückführung ist ein weiteres Rohrsystem zu installieren. Dieses Rohrsystem (in der nebenstehenden Zeichnung blau) wird an den Luftauslass angeschlossen und mit T-Stücken in jeden Schrank geführt. Die Rohrenden der Luftrückführung bleiben in jedem Schrank offen, damit sich der Luftdruck ausgleicht. In der nebenstehenden Zeichnung wird davon ausgegangen, dass die Schränke nicht gegeneinander luftdicht verschlossen sind.
Die Anlagen dürfen räumlich nur soweit voneinander entfernt sein, dass die Länge der Ansaugrohre max. 20 m beträgt. Für einen Potentialausgleich ist über die Erdung der Anlage zu sorgen.
Anzahl der Schränke
1 1 x Zubehör Ansaugrohr 2 2 x Erweiterungssatz Ansaugrohr 3 3 x Erweiterungssatz Ansaugrohr 4 4 x Erweiterungssatz Ansaugrohr 5 5 x Erweiterungssatz Ansaugrohr
Erforderliches Zubehör Anzahl der Ansauglöcher
pro Schrank (Ø 3 mm) 4 4 4 3 3
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 41/44
DET-AC Plus Slave Löschsystem
7.5 Konformitätserklärung
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 42/44
DET-AC Plus Slave Löschsystem
Notizen
DET-AC Plus Slave NG Löschsystem - Bedienungshandbuch - Art.-Nr. 88 9225
ÄI02 09.2010 - Seite 43/44
Schaltschrank-Systeme Industrial Enclosures Coffrets et armoires électriques Kastsystemen Apparatskåpssystem Armadi per quadri di comando Sistemas de armarios
Stromverteilung Power Distribution Distribution de courant Stroomverdeling Strömfördelning Distribuzione di corrente Distribución de corriente
Elektronik-Aufbau-Systeme Electronic Packaging Electronique Electronic Packaging Systems Electronic Packaging Contenitori per elettronica Sistemas para la electrónica
System-Klimatisierung System Climate Control Climatisation Systeemklimatisering Systemklimatisering Soluzioni di climatizzazione Climatización de sistemas
IT-Solutions IT Solutions Solutions IT IT-Solutions IT-lösningar Soluzioni per IT Soluciones TI
Communication Systems Communication Systems Armoires outdoor Outdoor-behuizingen Communication Systems Soluzioni outdoor Sistemas de comunicación
XXX XXX
Rittal GmbH & Co. KG · Postfach 1662 · D-35726 Herborn Telefon +49(0)2772 505-0 · Telefax +49(0)2772 505-2319 · eMail: info@rittal.de · www.rittal.de
Umschalten auf Perfektion
11/09
R
Loading...
