CMC III Power Unit
7030.050
Montage-, Installations- und Bedienungsanleitung
Assembly and operating instructions
DE
Vorwort
Vorwort
Sehr geehrter Kunde!
Vielen Dank, dass Sie sich für eine CMC III Power Unit
(im Folgenden als „Power Unit“ bezeichnet) aus
unserem Hause entschieden haben!
Viel Erfolg wünscht Ihnen
Ihre
Rittal GmbH & Co. KG
Rittal GmbH & Co. KG
Auf dem Stützelberg
35745 Herborn
Germany
Tel.: +49(0)2772 505-0
Fax: +49(0)2772 505-2319
E-Mail: info@rittal.de
www.rittal.com
www.rittal.de
Wir stehen Ihnen zu technischen Fragen rund um unser
Produktspektrum zur Verfügung.
2 Rittal CMC III Power Unit
Inhaltsverzeichnis
1 Hinweise zur Dokumentation ............ 4
1.1 CE-Kennzeichnung ....................................... 4
1.2 Aufbewahrung der Unterlagen....................... 4
1.3 Symbole in dieser Betriebsanleitung.............. 4
1.4 Mitgeltende Unterlagen ................................. 4
2 Sicherheitshinweise .......................... 5
2.1 Allgemein gültige Sicherheitshinweise ........... 5
2.2 Bedien- und Fachpersonal ............................ 5
2.3 Sicherheitshinweise zur Power Unit............... 5
3 Produktbeschreibung ....................... 6
3.1 Funktionsbeschreibung und Bestandteile ...... 6
3.1.1 Funktion ............................................................... 6
3.1.2 Bestandteile ......................................................... 6
3.2 Bestimmungsgemäße Verwendung, vorher-
sehbarer Fehlgebrauch ................................. 6
3.3 Lieferumfang................................................. 6
4 Transport und Handhabung ............. 7
4.1 Transport ...................................................... 7
4.2 Auspacken.................................................... 7
Inhaltsverzeichnis
DE
5 Installation ........................................ 8
5.1 Sicherheitshinweise....................................... 8
5.2 Anforderungen an den Installationsort ........... 8
5.3 Montageablauf.............................................. 8
5.3.1 Hinweise zur Montage .......................................... 8
5.3.2 Montage mit den beigelegten Montageclips .......... 8

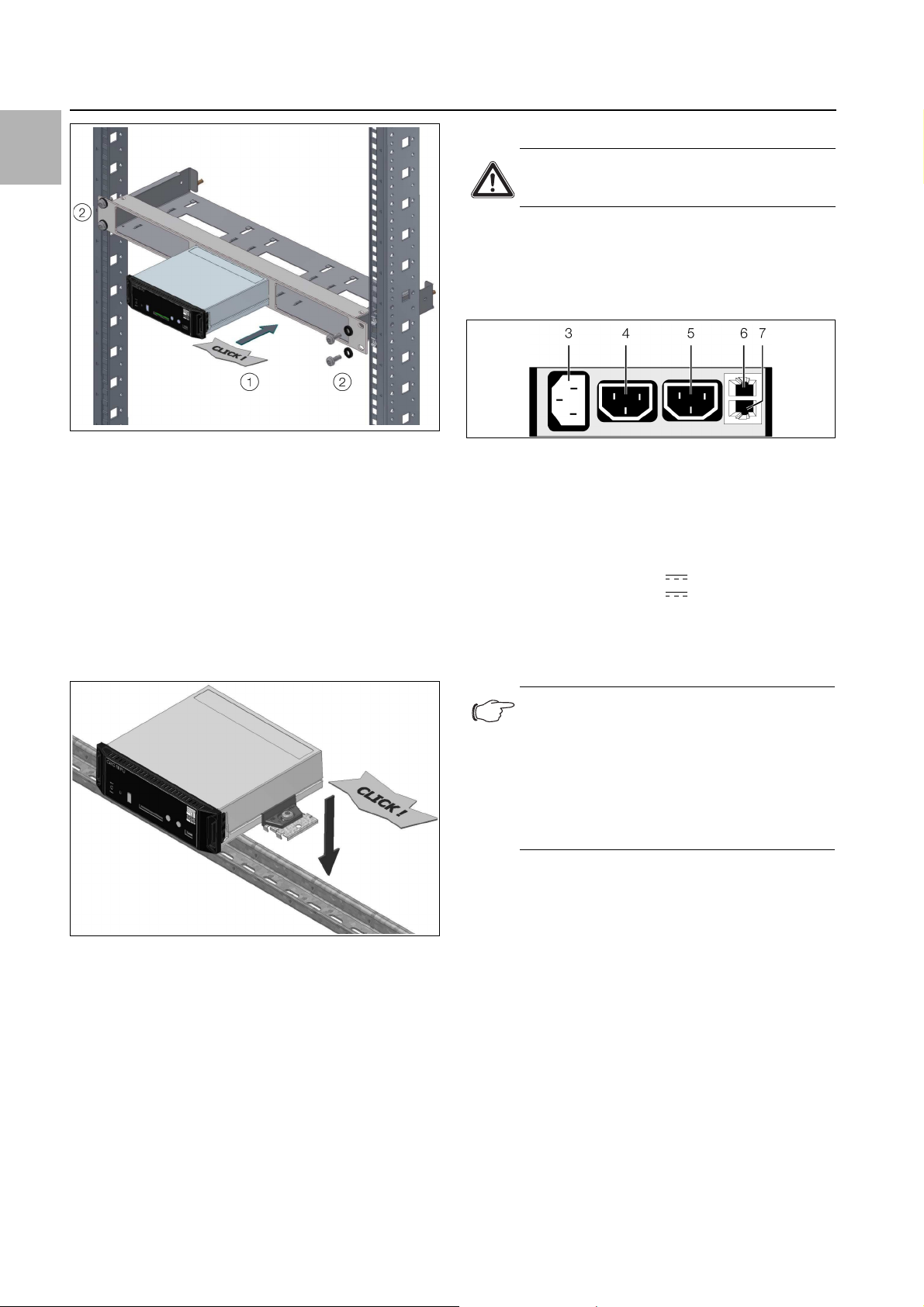

5.3.3 Montage mit der CMC III Montageeinheit .............. 9
5.3.4 Montage auf einer Hutschiene ............................ 10
5.4 Anschluss der Power Unit ........................... 10
6 Bedienung ..................................... 12
6.1 Einschalten der Power Unit ......................... 12

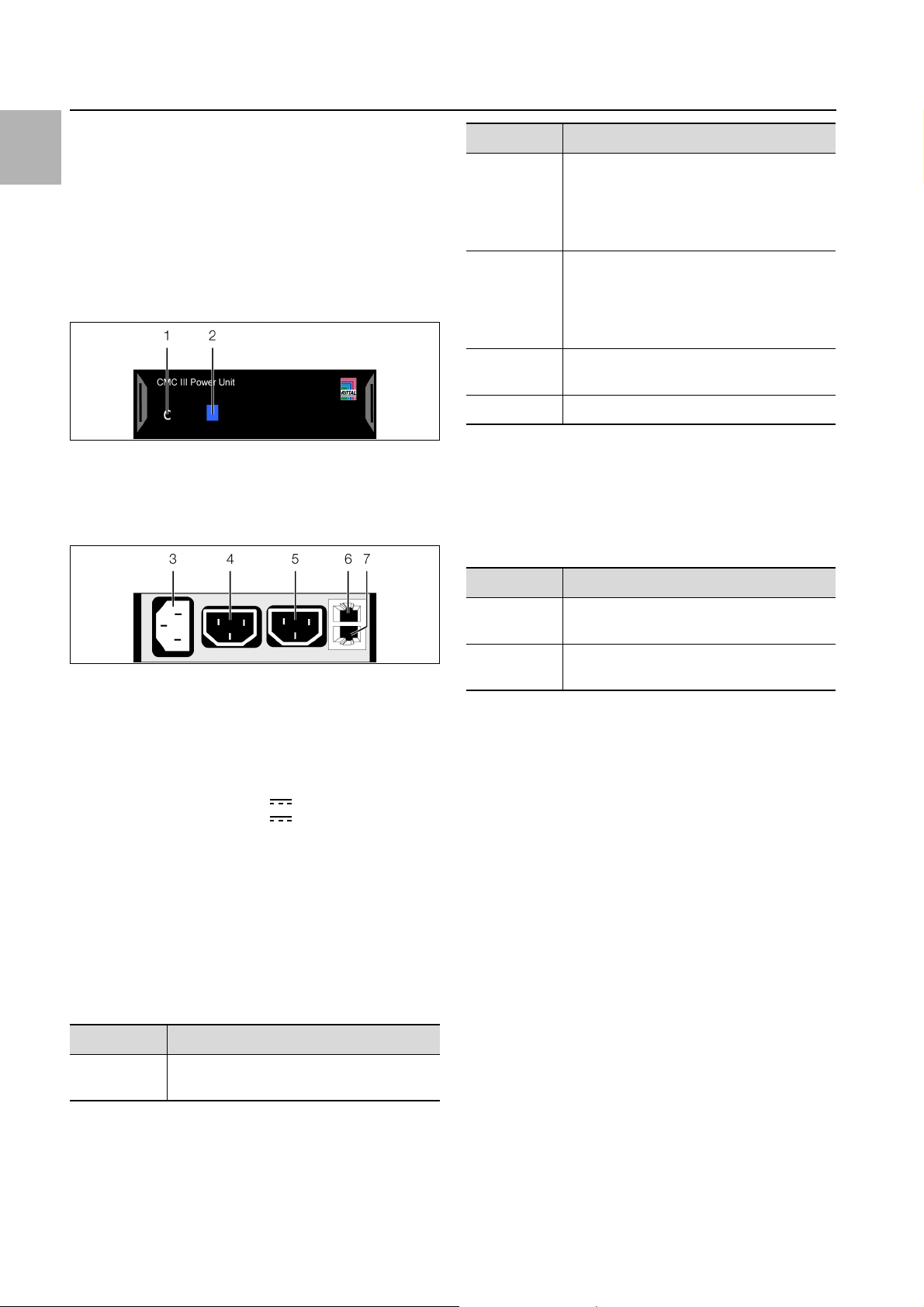

6.2 Bedien- und Anzeigeelemente .................... 12
6.3 Anzeigen der LEDs ..................................... 12
6.3.1 Anzeigen der Multi-LED ...................................... 12
6.3.2 Anzeigen der LEDs am CAN-Bus-Anschluss ...... 12

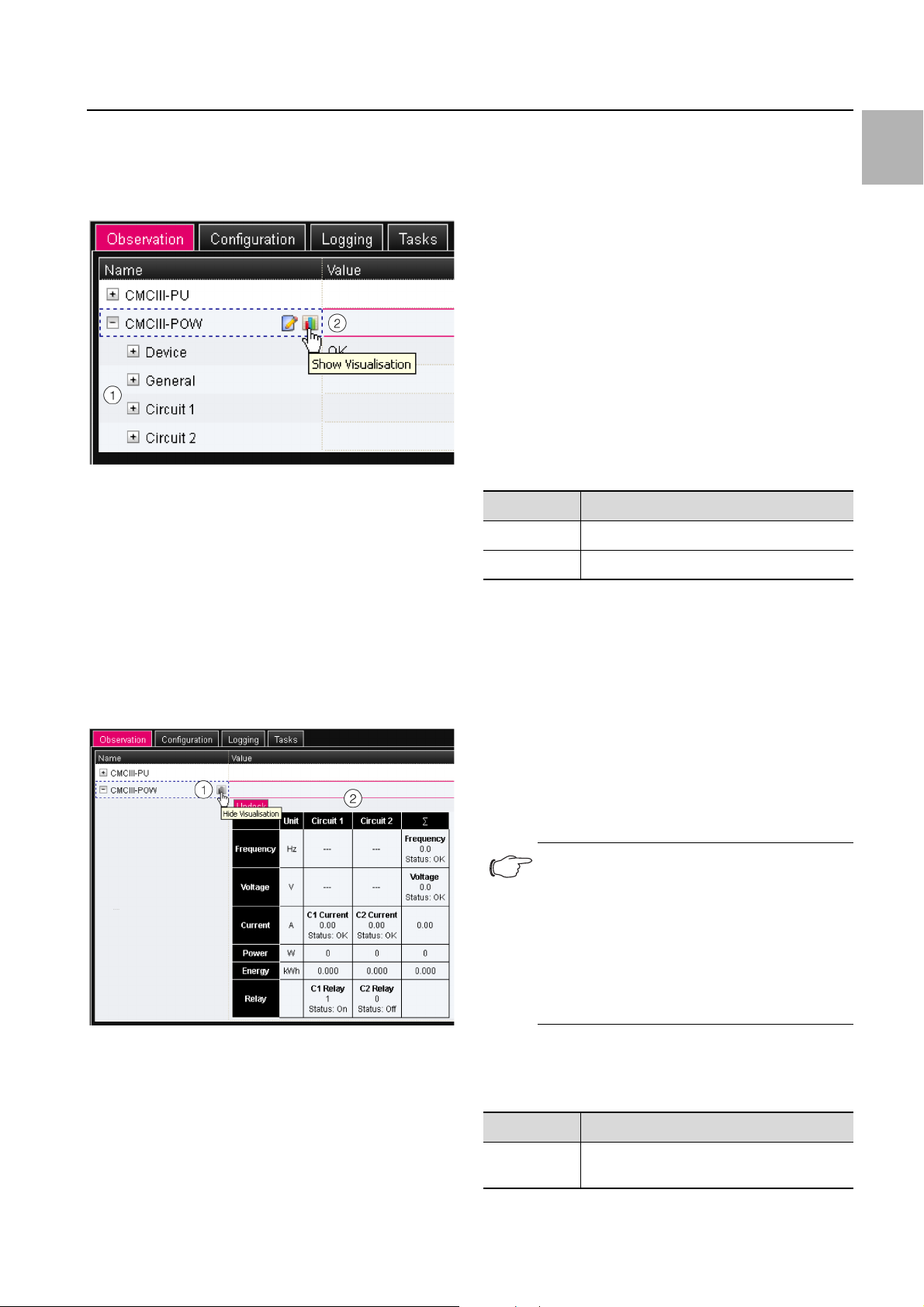

6.4 Bedienung über die Website der CMC III
Processing Unit ........................................... 12
6.4.1 Device ................................................................ 13
6.4.2 General .............................................................. 13
6.4.3 Circuit 1 .............................................................. 14
6.4.4 Circuit 2 .............................................................. 16
7 Lagerung und Entsorgung .............. 17
7.1 Lagerung .................................................... 17
7.2 Entsorgung ................................................. 17
8 Technische Daten .......................... 18
9 Kundendienstadressen .................. 19
Rittal CMC III Power Unit 3
DE
1 Hinweise zur Dokumentation
1 Hinweise zur Dokumentation
1.1 CE-Kennzeichnung
Rittal GmbH & Co. KG bestätigt die Konformität der
CMC III Power Unit zur EG-EMV-Richtlinie 2004/108/
EG. Eine entsprechende Konformitätserklärung wurde
ausgestellt. Sie kann auf Anforderung vorgelegt werden.
1.2 Aufbewahrung der Unterlagen
Die Montage-, Installations- und Bedienungsanleitung
sowie alle mitgeltenden Unterlagen sind ein integraler
Bestandteil des Produkts. Sie müssen den mit dem Gerät befassten Personen ausgehändigt werden und müssen stets griffbereit und für das Bedienungs- und Wartungspersonal jederzeit verfügbar sein!
1.3 Symbole in dieser Betriebsanleitung
Folgende Symbole finden Sie in dieser Dokumentation:
Gefahr!
Gefährliche Situation, die bei Nichtbe-
achtung des Hinweises unmittelbar zu
Tod oder schwerer Verletzung führt.
Warnung!
Gefährliche Situation, die bei Nichtbe-
achtung des Hinweises unmittelbar zu
Tod oder schwerer Verletzung führen
kann.
Vorsicht!
Gefährliche Situation, die bei Nichtbeachtung des Hinweises zu (leichten) Verletzungen führen kann.
Hinweis:
Kennzeichnung von Situationen, die zu
Sachschäden führen können.
Dieses Symbol kennzeichnet einen „Aktionspunkt“
und zeigt an, dass Sie eine Handlung bzw. einen Arbeitsschritt durchführen sollen.
1.4 Mitgeltende Unterlagen
– Installationsanleitung und Kurz-Bedienungsanleitung
– Montage-, Installations- und Bedienungsanleitung
CMC III Processing Unit/CMC III Processing Unit
Compact
4 Rittal CMC III Power Unit
2 Sicherheitshinweise
2.1 Allgemein gültige Sicherheitshinweise
Bitte beachten Sie die nachfolgenden allgemeinen Sicherheitshinweise bei Installation und Betrieb des Systems:
– Montage und Installation der Power Unit, insbesonde-
re die Verkabelung mit Netzspannung, dürfen nur
durch eine Elektrofachkraft erfolgen.
– Bitte beachten Sie die zur Elektroinstallation gültigen
Vorschriften des Landes, in dem die Power Unit installiert und betrieben wird, sowie dessen nationale Vorschriften zur Unfallverhütung. Bitte beachten Sie außerdem betriebsinterne Vorschriften wie Arbeits-, Betriebs- und Sicherheitsvorschriften.
– Verwenden Sie im Zusammenhang mit der Power Unit
ausschließlich Original-Rittal oder von Rittal empfohlene Produkte.
– Bitte nehmen Sie an der Power Unit keine Änderungen
vor, die nicht in dieser oder in den mitgeltenden Montage- und Bedienungsanleitungen beschrieben sind.
– Die Betriebssicherheit der Power Unit ist nur bei be-
stimmungsgemäßer Verwendung gewährleistet. Die
technischen Daten und angegebenen Grenzwerte
dürfen auf keinen Fall überschritten werden. Dies gilt
insbesondere für die spezifizierte Umgebungstemperatur und IP-Schutzart.
– Die Power Unit darf nicht geöffnet werden. Es sind kei-
ne Teile enthalten, die gewartet werden müssen.
– Das Betreiben des Systems in direktem Kontakt mit
Wasser, aggressiven Stoffen oder entzündlichen Gasen und Dämpfen ist untersagt.
– Bitte beachten Sie außer diesen allgemeinen Sicher-
heitshinweisen unbedingt auch die spezifischen Sicherheitshinweise im Zusammenhang mit den in den
folgenden Kapiteln aufgeführten Tätigkeiten.
2 Sicherheitshinweise
DE
2.2 Bedien- und Fachpersonal
– Die Montage, Installation, Inbetriebnahme, Wartung
und Instandsetzung dieses Gerätes dürfen nur von
qualifizierten mechanischen und elektrotechnischen
Fachleuten durchgeführt werden.
– Die Gerätebedienung im laufenden Betrieb darf nur
eine eingewiesene Person durchführen.
2.3 Sicherheitshinweise zur Power Unit
Warnung!
Bei nicht geschlossenen Schränken
muss die Power Unit in der Montageeinheit (1 HE) 7030.070 eingebaut werden
(vgl. Abschnitt 5.3.3 „Montage mit der
CMC III Montageeinheit“).
Rittal CMC III Power Unit 5
3 Produktbeschreibung
DE
3 Produktbeschreibung
3.1 Funktionsbeschreibung und Bestandteile
3.1.1 Funktion
Mit der Power Unit kann die 230 V-Netzspannungsversorgung von Geräten geschaltet und es können die
elektrischen Werte wie Spannung, Strom, Leistung und
Verbrauch (kWh) gemessen werden. Die Power Unit enthält eine Kennung, durch die sie automatisch von der
CMC III Processing Unit erkannt wird.
Hinweis:
Im Folgenden gilt die Bezeichnung
„CMC III Processing Unit“ sowohl für die Geräteausführungen „CMC III Processing Unit“
als auch „CMC III Processing Unit Compact“. Alle Textstellen, die nur für eine der
beiden Ausführungen gelten, sind entsprechend gekennzeichnet.
3.1.2 Bestandteile
Das Gerät besteht aus einem kompakten Kunststoffgehäuse in RAL 7035 mit belüfteter Front in RAL 9005.
Bei nicht bestimmungsgemäßem Gebrauch können Gefahren auftreten. Solch nicht bestimmungsgemäßer Gebrauch kann z. B. sein:
– Verwendung von unzulässigen Werkzeugen.
– Unsachgemäße Bedienung.
– Unsachgemäße Behebung von Störungen.
– Verwendung von nicht durch Rittal GmbH & Co. KG
freigegebenem Zubehör.
3.3 Lieferumfang
– CMC III Power Unit
– Beigelegtes Zubehör (Abb. 1)
– Installations- und Kurz-Bedienungsanleitung
Abb. 1: Beigelegtes Zubehör
3.2 Bestimmungsgemäße Verwendung, vorhersehbarer Fehlgebrauch
Die Power Unit dient ausschließlich zur Energieversorgung von angeschlossenen elektrischen Verbrauchern
sowie zum Messen verschiedener elektrischer Werte.
Sie darf nur zusammen mit der CMC III Processing Unit
verwendet werden. Eine andere Verwendung ist nicht
bestimmungsgemäß.
Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei nicht ordnungsgemäßer Verwendung
Gefahren für Leib und Leben des Benutzers oder Dritter
bzw. Beeinträchtigungen der Anlage und anderer Sachwerte entstehen.
Das Gerät ist daher nur bestimmungsgemäß in technisch einwandfreiem Zustand zu benutzen! Störungen,
die die Sicherheit beeinträchtigen können, sollten Sie
umgehend beseitigen (lassen)! Betriebsanleitung beachten!
Zur bestimmungsgemäßen Verwendung gehören auch
das Beachten der vorliegenden Dokumentation und die
Einhaltung der Inspektions- und Wartungsbedingungen.
Für Schäden, die durch Nichtbeachtung der vorliegenden Dokumentation entstehen, übernimmt Rittal GmbH
& Co. KG keine Haftung. Dies gilt auch für das Nichtbeachten der gültigen Dokumentationen des verwendeten
Zubehörs.
6 Rittal CMC III Power Unit
4 Transport und Handhabung
4.1 Transport
Das Gerät wird in einem Karton geliefert.
4.2 Auspacken
Entfernen Sie die Verpackung des Gerätes.
Hinweis:
Die Verpackung muss nach dem Auspacken
umweltgerecht entsorgt werden. Sie besteht
aus folgenden Materialien:
Poly-Ethylen-Folie (PE-Folie), Karton.
Prüfen Sie das Gerät auf Transportschäden.
Hinweis:
Schäden und sonstige Mängel, z. B. Unvollständigkeit, sind der Spedition und der Fa.
Rittal GmbH & Co. KG unverzüglich schriftlich mitzuteilen.
4 Transport und Handhabung
DE
Entnehmen Sie das Gerät aus der PE-Folie.
Entfernen Sie die Schutzfolie von der Frontblende des
Gerätes.
Rittal CMC III Power Unit 7
5 Installation
DE
5 Installation
5.1 Sicherheitshinweise
Warnung!
Arbeiten an elektrischen Anlagen oder
Betriebsmitteln dürfen nur von einer
Elektrofachkraft oder von unterwiesenem Personal unter Leitung und Aufsicht
einer Elektrofachkraft den elektrotechnischen Regeln entsprechend vorgenommen werden.
Das Gerät darf erst nach Lesen dieser
Informationen von den o. g. Personen
angeschlossen werden!
Nur spannungsisoliertes Werkzeug benutzen.
Die Anschlussvorschriften des zuständigen Stromversorgungsunternehmens
sind zu beachten.
5.3 Montageablauf
Generell bestehen drei verschiedene Möglichkeiten, die
Power Unit in einem IT-Schrank zu montieren:
1. Montage mit den beigelegten Montageclips, ggf. zusätzlich mit Federclips zur Hutschienenmontage.
2. Montage mit der CMC III Montageeinheit
(7030.071).
3. Montage mit der CMC III Montageeinheit, 1 HE
(7030.070).
5.3.1 Hinweise zur Montage
Befestigen Sie die Power Unit mit den beigelegten
Montageclips niemals nur an einer Seite des Geräts!
Dies führt im laufenden Betrieb zu unerwünschten
Schwingungen des Geräts.
Das Gerät ist erst nach Trennung von allen Spannungsquellen spannungsfrei!
Bitte beachten Sie die zur Elektroinstallation gültigen
Vorschriften des Landes, in dem die Power Unit installiert und betrieben wird, sowie dessen nationale Vorschriften zur Unfallverhütung. Bitte beachten Sie
außerdem betriebsinterne Vorschriften wie Arbeits-,
Betriebs- und Sicherheitsvorschriften.
Die technischen Daten und angegebenen Grenzwerte
dürfen auf keinen Fall überschritten werden. Dies gilt
insbesondere für die spezifizierte Umgebungstemperatur und IP-Schutzart.
Wenn für die spezielle Anwendung eine höhere IPSchutzart gefordert ist, muss die Power Unit in ein entsprechendes Gehäuse bzw. einen entsprechenden
Schrank mit der geforderten IP-Schutzart eingebaut
werden.
5.2 Anforderungen an den Installationsort
Um eine einwandfreie Funktion des Geräts zu gewährleisten, sind die im Abschnitt 8 „Technische Daten“ genannten Bedingungen für den Installationsort des Geräts
zu beachten.
Abb. 2: Fehlerhafte Montage im Schrank
Montieren Sie die Power Unit so, dass sie ausreichend
gut mit Luft durchströmt wird und die Lüftungsschlitze
nicht verdeckt werden.
5.3.2 Montage mit den beigelegten Montageclips
Eine Montage mit den im Lieferumfang beigelegten
Montageclips erfolgt sinnvollerweise auf einer Montageplatte bzw. mit Hilfe der ebenfalls beigelegten Federclips
auf einer Hutschiene (vgl. Abschnitt 5.3.4 „Montage auf
einer Hutschiene“).
Schieben Sie jeweils zwei Montageclips auf die seitlichen Führungsleisten der Power Unit auf.
Elektromagnetische Beeinflussung
– Störende Elektroinstallationen (Hochfrequenz) müs-
sen vermieden werden.
8 Rittal CMC III Power Unit
5 Installation
Abb. 4: Einschieben der Power Unit in die Montageeinheit
Befestigen Sie die Montageeinheit (7030.071) mit den
Schrauben aus dem Lieferumfang am Schrankrahmen
bzw. auf einer Montageplatte.
DE
Abb. 3: Aufschieben der Montageclips
Befestigen Sie die Power Unit mit den Schrauben aus
dem Lieferumfang z. B. auf einer Montageplatte im ITSchrank.
5.3.3 Montage mit der CMC III Montageeinheit
Die CMC III Montageeinheit gibt es in zwei Ausführungen:
– Zur Montage der Power Unit am Schrankrahmen oder
auf einer Montageplatte (7030.071).
– Als 19"-Ausführung (1 HE) zur Aufnahme der Power
Unit und zwei weiterer Geräte (7030.070).
Die Montage der Power Unit in beiden Montageeinheiten
ist identisch:
Schieben Sie die Power Unit so weit in die Montageeinheit ein, bis sie einrastet.
Abb. 5: Befestigen der Montageeinheit am Schrankrahmen
Abb. 6: Befestigen der Montageeinheit auf einer Montageplatte
Befestigen Sie die Montageeinheit (7030.070) mit den
Schrauben aus dem Lieferumfang in einem freien Einschub (1 HE) des IT-Schranks.
Rittal CMC III Power Unit 9
DE
5 Installation
5.4 Anschluss der Power Unit
Das Gerät ist erst nach Trennung von allen Spannungsquellen spannungsfrei!
Die Power Unit wird über den CAN-Bus-Anschluss mit
der notwendigen Betriebsspannung versorgt. Zur Spannungsversorgung der externen Verbraucher muss zusätzlich der Eingang der Power Unit mit der Netzspannung verbunden werden (Abb. 9, Pos. 3).
Abb. 7: Befestigen der Montageeinheit in einem Einschub
5.3.4 Montage auf einer Hutschiene
Die Hutschienenmontage erfolgt mit Hilfe der im Lieferumfang beigelegten Montageclips und den ebenfalls
beigelegten Federclips.
Schieben Sie jeweils links und rechts einen Montageclip auf die seitlichen Führungsleisten der Power
Unit auf.
Schrauben Sie jeweils einen Federclip zur Hutschienenmontage auf die Montageclips.
Setzen Sie die Power Unit mit den Federclips auf die
Hutschiene auf.
Abb. 8: Hutschienenmontage der Power Unit
Abb. 9: Rückseite der Power Unit
Legende
3 AC-Eingang C14, 100–230 V, 10 A, 50/60 Hz
4 AC-Ausgang 1 C13, 100–230 V, 50/60 Hz, max. 10 A in
Summe mit Pos. 5
5 AC-Ausgang 2 C13, 100–230 V, 50/60 Hz, max. 10 A in
Summe mit Pos. 4
6 CAN-Bus-Anschluss, 24 V
7 CAN-Bus-Anschluss, 24 V
Schließen Sie einen externen Verbraucher, z. B. einen
Lüfter, am AC-Ausgang 1 oder am AC-Ausgang 2 mit
einem geeigneten Kabel an (Abb. 9, Pos. 4, 5).
Hinweis:
Werden mit der Power Unit Geräte geschal-
tet, bei denen es während des Einschaltvorgangs zu hohen induktiven Lasten kommt
(z. B. Lüfter), muss ein zusätzlicher Entstörkondensator (7030.051) an der Spannungsversorgung direkt am Verbraucher
angeschlossen werden.
Wählen Sie ein länderspezifisches Anschlusskabel für
die Power Unit aus.
– Anschlusskabel Schukostecker und Kaltgeräte-
stecker (7200.210)
– CMC Kaltgeräte Verlängerungskabel (7200.215)
Stecken Sie das Kabel am AC-Eingang der Power Unit
sowie an der Netzversorgung ein (Abb. 9, Pos. 3).
Im Auslieferungszustand sind beide AC-Ausgänge
ausgeschaltet, d. h. die angeschlossenen Geräte stehen nicht unter Spannung.
Verbinden Sie die Power Unit über ein CAN-Bus-Verbindungskabel mit der CMC III Processing Unit bzw.
der benachbarten Komponente im CAN-Bus (Abb. 9,
Pos. 6).
10 Rittal CMC III Power Unit
5 Installation
Folgende CAN-Bus-Verbindungskabel aus dem CMC III
Zubehörprogramm können verwendet werden:
– 7030.090 (Länge 0,5 m)
– 7030.091 (Länge 1 m)
– 7030.092 (Länge 1,5 m)
– 7030.093 (Länge 2 m)
– 7030.480 (Länge 3 m)
– 7030.490 (Länge 4 m)
– 7030.094 (Länge 5 m)
– 7030.095 (Länge 10 m)
Abb. 10: Frontseite der Power Unit
Legende
1 „C“-Taste
2 Multi-LED zur Statusanzeige
Ggf. wird nach dem Anschluss ein Software-Update der
Unit durchgeführt. Während des gesamten Update-Vorgangs leuchtet die Status-LED der Power Unit dauerhaft
blau und blinkt zusätzlich violett, während die Unit selbst
ein Update erhält.
Außerdem blinkt die Status-LED der CMC III Processing
Unit weiß und es erscheint eine entsprechende Meldung
auf der Website.
– Drücken Sie die „C“-Taste an der CMC III
Processing Unit (ein erster Signalton ertönt) und halten Sie sie für ca. 3 Sekunden gedrückt, bis ein
zweiter Signalton ertönt.
Hinweis:
Eine Auflistung aller Anzeigen der Multi-LED
finden Sie im Abschnitt 6.3.1„Anzeigen der
Multi-LED“.
DE
Hinweis:
Solange der Update-Vorgang läuft, können
keine Einstellungen vorgenommen werden.
Das Update der Unit ist vollständig abgeschlossen,
wenn folgende Bedingungen erfüllt sind:
1. Die LEDs am CAN-Bus-Anschluss der Unit leuchten
grün.
2. Die Multi-LED der Unit hinter der Frontblende blitzt
blau und zusätzlich grün, gelb oder rot, je nach Zustand der Unit.
Der Anschluss weiterer Komponenten erfolgt als Daisy
Chain.
Schließen Sie ggf. an der zweiten, freien CAN-BusSchnittstelle der Power Unit (Abb. 9, Pos. 7) eine weitere Komponente an (z. B. einen anderen Sensortyp).
Anzeige der Statusänderung:
– Die beiden grünen sowie die beiden roten CAN-Bus
LEDs am CAN-Bus-Anschluss blinken.
– Die Multi-LED der Processing Unit blinkt dauerhaft in
der Reihenfolge grün – gelb – rot.
– Die Multi-LED der Power Unit blinkt dauerhaft blau.
Rittal CMC III Power Unit 11
6 Bedienung
DE
6 Bedienung
6.1 Einschalten der Power Unit
Nach dem Anschließen der Power Unit an eine benachbarte Komponente über ein CAN-Bus-Verbindungskabel startet die Power Unit automatisch (vgl.
Abschnitt 5.4 „Anschluss der Power Unit“). Ein separates Einschalten ist nicht erforderlich.
6.2 Bedien- und Anzeigeelemente
Abb. 11: Frontseite der Power Unit
Legende
1 „C“-Taste
2 Multi-LED zur Statusanzeige
Farbe Status
Gelb Die Power Unit hat den Status „Warnung“.
Schnelles Blinken: oberer Grenzwert überschritten.
Langsames Blinken: unterer Grenzwert unterschritten.
Rot Die Power Unit hat den Status „Alarm“.
Schnelles Blinken: oberer Grenzwert überschritten.
Langsames Blinken: unterer Grenzwert unterschritten.
Violett Ein Software-Update der Power Unit wird
durchgeführt.
Blau Kommunikation über den CAN-Bus.
Tab. 1: Blinkcodes der Multi-LED
6.3.2 Anzeigen der LEDs am CAN-Bus-Anschluss
Am CAN-Bus-Anschluss befinden sich eine rote und
eine grüne LED. Hier wird der Status des CAN-Bus angezeigt.
Farbe Status
Abb. 12: Rückseite der Power Unit
Legende
3 AC-Eingang C14, 100–230 V, 10 A, 50/60 Hz
4 AC-Ausgang 1 C13, 100–230 V, 50/60 Hz, max. 10 A in
Summe mit Pos. 5
5 AC-Ausgang 2 C13, 100–230 V, 50/60 Hz, max. 10 A in
Summe mit Pos. 4
6 CAN-Bus-Anschluss, 24 V
7 CAN-Bus-Anschluss, 24 V
6.3 Anzeigen der LEDs
In der Front der Power Unit ist eine Multi-LED zur Statusanzeige integriert (Abb. 11, Pos. 2). Des Weiteren sind
auf der Rückseite am CAN-Bus-Anschluss (Abb. 12,
Pos. 6 und 7) weitere LEDs angeordnet.
6.3.1 Anzeigen der Multi-LED
An der Multi-LED kann der Status der Power Unit abgelesen werden.
Farbe Status
Grün Bei Messwertänderung oder spätestens
alle 5 Sekunden.
Tab. 1: Blinkcodes der Multi-LED
Grün (Dauerlicht)
Rot (Blinkend)
Tab. 2: LEDs CAN-Bus-Anschluss
Kommunikation über den CAN-Bus möglich.
Übertragungsfehler.
6.4 Bedienung über die Website der CMC III Processing Unit
Nach der Anmeldung an der CMC III Processing Unit
wird die Web-Oberfläche zur Bedienung des Geräts angezeigt.
Wählen Sie zunächst im Navigationsbereich den Eintrag „CMCIII-POW“ an.
Auf der Registerkarte Configuration werden analog zur
CMC III Processing Unit die Zugriffsrechte für die Power
Unit (Schaltfläche Access Rights) sowie die Alarmbenachrichtigung individuell festgelegt (Schaltfläche Alarm
Configuration).
Auf der Registerkarte Observation werden alle Einstellungen für die Power Unit vorgenommen, wie z. B. Grenzwerte für Warn- und Alarmmeldungen. Hierzu können
Sie zwischen zwei Anzeigemöglichkeiten auswählen:
– Baumdarstellung: Hier können Sie gezielt und schnell
auf einzelne Parameter zugreifen.
– Grafische Darstellung: Hier erhalten Sie einen schnel-
len Überblick über die beiden AC-Ausgänge der Pow-
er Unit.
Wenn nach Anwahl der Ebene „CMCIII-POW“ die untergeordneten Einträge „Device“, „General“ usw. angezeigt
12 Rittal CMC III Power Unit
6 Bedienung
werden (Abb. 13, Pos. 1), schalten Sie folgendermaßen
auf die grafische Darstellung um:
Klicken Sie auf das farbige „Grafik“-Symbol hinter dem
Eintrag „CMCIII-POW“ in Form eines stilisierten Diagramms (Abb. 13, Pos. 2).
Abb. 13: Baumdarstellung
Die Anzeige wechselt in die grafische Darstellung
(Abb. 14). Hier können alle aktuellen Grenzwerte für den
Eingang der Spannungsversorgung sowie die beiden
AC-Ausgänge verändert und die aktuellen Status auf einen Blick eingesehen werden (Abb. 14, Pos. 2).
chen „“ (Abb. 14, Pos. 2).
Es erscheint ein „Edit“-Symbol und der Mauszeiger
ändert sich in ein „Hand“-Symbol.
Klicken Sie auf das „Edit“-Symbol.
Es erscheint der Dialog „Write Values“ mit den Parametern des gewählten AC-Ausgangs bzw. des ACEingangs.
Die folgenden Beschreibungen gehen davon aus, dass
Sie die Baumdarstellung angewählt haben.
In den folgenden Abschnitten 6.4.1 „Device“ bis 6.4.4
„Circuit 2“ werden jeweils nur die Parameter beschrieben, für die Sie Änderungen vornehmen können. Darüber hinaus gibt es noch Anzeigewerte, die zur Information dienen.
6.4.1 Device
Auf der Ebene „Device“ werden generelle Einstellungen
zur Power Unit durchgeführt.
Parameter Erläuterung
Description Individuelle Beschreibung der Power Unit.
Location Aufstellungsort der Power Unit.
Tab. 3: Einstellungen in der Ebene „Device“
DE
Wenn nach Anwahl der Ebene „CMCIII-POW“ die grafische Darstellung angezeigt wird, schalten Sie folgendermaßen auf die Baumdarstellung um:
Klicken Sie auf das in Graustufen dargestellte „Grafik“Symbol hinter dem Eintrag „CMCIII-POW“ (Abb. 14,
Pos. 1).
Abb. 14: Grafische Darstellung
Die Anzeige wechselt in die Baumdarstellung (Abb. 13)
und Sie können gezielt auf die einzelnen Einstellwerte
zugreifen.
Zum Ändern der Einstellwerte bei angewählter grafischer
Darstellung gehen Sie folgendermaßen vor:
Bewegen Sie den Mauszeiger auf die Spaltenüberschrift Circuit 1, Circuit 2 oder auf das Summenzei-
Des Weiteren werden noch Parameter angezeigt, die
Detailinformationen zur Power Unit liefern, wie z. B. die
Version der Soft- und Hardware der Power Unit. Diese
Informationen sollten Sie insbesondere bei Rückfragen
an Rittal bereithalten, um eine schnelle Fehlerdiagnose
zu ermöglichen.
6.4.2 General
Auf der Ebene „General“ werden Einstellungen zum ACEingang durchgeführt. Hier können Einstellungen zur
Frequenz („Frequency“) und zur Spannung („Voltage“)
vorgenommen werden.
Hinweis:
Im Auslieferungszustand sind alle Grenzwerte zur Frequenz, zur elektrischen Leistung
sowie zum Strom auf den Wert „0“ gesetzt.
Dadurch ist die Alarmierung ausgeschaltet.
Wird ein einzelner Grenzwert geändert, ändert sich der Status der Power Unit auf Alarm
bzw. Warnung, bis auch der zugehörige
2. Grenzwert angepasst wurde.
Ebene „Frequency“
Auf der Ebene „Frequency“ werden Einstellungen zur
Frequenz des AC-Eingangs vorgenommen.
Parameter Erläuterung
DescName Individuelle Beschreibung der gemessenen
Frequenz.
Tab. 4: Einstellungen in der Ebene „Frequency“
Rittal CMC III Power Unit 13
6 Bedienung
DE
Parameter Erläuterung
SetPtHighAlarm
SetPtHighWarning
SetPtLowWarning
SetPtLowAlarm
Hysteresis Notwendige prozentuale Abweichung bei
Tab. 4: Einstellungen in der Ebene „Frequency“
Obere Grenze der Frequenz, bei deren
Überschreiten eine Alarmmeldung ausgegeben wird.
Obere Grenze der Frequenz, bei deren
Überschreiten eine Warnmeldung ausgegeben wird.
Untere Grenze der Frequenz, bei deren
Unterschreiten eine Warnmeldung ausgegeben wird.
Untere Grenze der Frequenz, bei deren
Unterschreiten eine Alarmmeldung ausgegeben wird.
Unter- bzw. Überschreiten der Grenzfrequenz für eine Statusänderung (siehe Montage-, Installations- und
Bedienungsanleitung CMC III Processing
Unit).
Des Weiteren werden noch folgende Parameter angezeigt:
Parameter Erläuterung
Value Aktuell gemessene Frequenz am Eingang.
Status Aktueller Status der Power Unit bzgl. der
Frequenz.
Tab. 5: Anzeigen in der Ebene „Frequency“
Hinweis:
Wird für alle Grenzwerte auf der Ebene „Fre-
quency“ der Wert „0“ eingetragen, ist der
Status bzgl. der Frequenz immer „OK“. Um
die Alarmierung einzuschalten, müssen daher die Setpoints entsprechend angepasst
werden.
Parameter Erläuterung
SetPtLowWarning
SetPtLowAlarm
Hysteresis Notwendige prozentuale Abweichung bei
Tab. 6: Einstellungen in der Ebene „Voltage“
Untere Grenze der Spannung, bei deren
Unterschreiten eine Warnmeldung ausgegeben wird.
Untere Grenze der Spannung, bei deren
Unterschreiten eine Alarmmeldung ausgegeben wird.
Unter- bzw. Überschreiten der Grenzspannung für eine Statusänderung (siehe Montage-, Installations- und
Bedienungsanleitung CMC III Processing
Unit).
Des Weiteren werden noch folgende Parameter angezeigt:
Parameter Erläuterung
Value Aktuell gemessene Spannung am Eingang.
Status Aktueller Status der Power Unit bzgl. der
Spannung.
Tab. 7: Anzeigen in der Ebene „Voltage“
Hinweis:
Wird für alle Grenzwerte auf der Ebene „Vol-
tage“ der Wert „0“ eingetragen, ist der Status
bzgl. der Spannung immer „OK“. Um die
Alarmierung einzuschalten, müssen daher
die Setpoints entsprechend angepasst werden.
6.4.3 Circuit 1
Auf der Ebene „Circuit 1“ werden Einstellungen zum ACAusgang 1 durchgeführt. Hier können Einstellungen für
den Strom („Current“), die Leistung („Power“), den Relaiskontakt („Relay“) und den Verbrauch („Energy“) vorgenommen werden.
Ebene „Voltage“
Auf der Ebene „Voltage“ werden Einstellungen zur Spannung des AC-Eingangs vorgenommen.
Parameter Erläuterung
DescName Individuelle Beschreibung der gemessenen
Spannung.
SetPtHighAlarm
SetPtHighWarning
Tab. 6: Einstellungen in der Ebene „Voltage“
14 Rittal CMC III Power Unit
Obere Grenze der Spannung, bei deren
Überschreiten eine Alarmmeldung ausgegeben wird.
Obere Grenze der Spannung, bei deren
Überschreiten eine Warnmeldung ausgegeben wird.
Ebene „Current“
Auf der Ebene „Current“ werden Einstellungen zum
Strom vorgenommen.
Parameter Erläuterung
DescName Individuelle Beschreibung des gemesse-
nen Stroms.
SetPtHighAlarm
SetPtHighWarning
Tab. 8: Einstellungen in der Ebene „Current“
Obere Grenze für den Strom, bei deren
Überschreiten eine Alarmmeldung ausgegeben wird.
Obere Grenze für den Strom, bei deren
Überschreiten eine Warnmeldung ausgegeben wird.
6 Bedienung
Parameter Erläuterung
SetPtLowWarning
SetPtLowAlarm
Hysteresis Notwendige prozentuale Abweichung bei
Tab. 8: Einstellungen in der Ebene „Current“
Untere Grenze für den Strom, bei deren
Unterschreiten eine Warnmeldung ausgegeben wird.
Untere Grenze für den Strom, bei deren
Unterschreiten eine Alarmmeldung ausgegeben wird.
Unter- oder Überschreiten des Grenzstroms für eine Statusänderung (siehe
Montage-, Installations- und Bedienungsanleitung CMC III Processing Unit).
Des Weiteren werden noch folgende Parameter angezeigt:
Parameter Erläuterung
Value Aktuell gemessener Stromwert.
Status Aktueller Status der Power Unit bzgl. des
Stroms.
Tab. 9: Anzeigen in der Ebene „Current“
Hinweis:
Wird für alle Grenzwerte auf der Ebene „Cur-
rent“ der Wert „0“ eingetragen, ist der Status
bzgl. des Stroms immer „OK“. Um die
Alarmierung einzuschalten, müssen daher
die Setpoints entsprechend angepasst werden.
Parameter Erläuterung
Hysteresis Notwendige prozentuale Abweichung bei
Unter- oder Überschreiten der Grenzleistung für eine Statusänderung (siehe Montage-, Installations- und
Bedienungsanleitung CMC III Processing
Unit).
Tab. 10: Einstellungen in der Ebene „Power“
Des Weiteren werden noch folgende Parameter angezeigt:
Parameter Erläuterung
Value Aktuell gemessener Leistungswert.
Status Aktueller Status der Power Unit bzgl. der
Leistung.
Tab. 11: Anzeigen in der Ebene „Power“
Hinweis:
Wird für alle Grenzwerte auf der Ebene „Power“ der Wert „0“ eingetragen, ist der Status
bzgl. der elektrischen Leistung immer „OK“.
Um die Alarmierung einzuschalten, müssen
daher die Setpoints entsprechend angepasst
werden.
Ebene „Relay“
Auf der Ebene „Relay“ werden die Einstellungen für den
Relaiskontakt des AC-Ausgangs 1 vorgenommen.
Parameter Erläuterung
DE
Ebene „Power“
Auf der Ebene „Power“ werden Einstellungen zur elektrischen Leistung vorgenommen.
Parameter Erläuterung
DescName Individuelle Beschreibung der gemessenen
Leistung.
SetPtHighAlarm
SetPtHighWarning
SetPtLowWarning
SetPtLowAlarm
Tab. 10: Einstellungen in der Ebene „Power“
Obere Grenze für die Leistung, bei deren
Überschreiten eine Alarmmeldung ausgegeben wird.
Obere Grenze für die Leistung, bei deren
Überschreiten eine Warnmeldung ausgegeben wird.
Untere Grenze für die Leistung, bei deren
Unterschreiten eine Warnmeldung ausgegeben wird.
Untere Grenze für die Leistung, bei deren
Unterschreiten eine Alarmmeldung ausgegeben wird.
DescName Individuelle Beschreibung des Relaiskon-
takts von AC-Ausgang 1.
Grouping Gruppennummer, der der Relaiskontakt
des AC-Ausgangs 1 zugeordnet wird.
Relay Auswahl eines Schaltbefehls für den Re-
laiskontakt des AC-Ausgangs 1.
Off
On
Off 10 s
Off 30 s
Off 60 s
Logic Auswahl der Anzeigelogik des Status. Fol-
gende Möglichkeiten stehen zur Verfügung:
0: Off / 1: On
0: OK / 1: Alarm
0: Alarm / 1: OK
Tab. 12: Einstellungen in der Ebene „Relay“
Das Zuordnen eines Ausgangs zu einer Gruppe ermöglicht, durch Schalten eines einzigen Ausgangs z. B. über
die Website bzw. mit einem einzigen Task weitere Ausgänge (auch verschiedener Komponenten) in gleicher
Rittal CMC III Power Unit 15
DE
6 Bedienung
Art und Weise zu schalten (siehe Montage-, Installations- und Bedienungsanleitung der CMC III Processing
Unit). Hierdurch muss nicht jeder dieser Ausgänge einzeln geschaltet werden bzw.es muss nicht für jeden dieser Ausgänge separat ein entsprechender Task angelegt werden.
Des Weiteren werden auf der Ebene „Relay“ für den Relaiskontakt des AC-Ausgangs 1 noch folgende Parameter angezeigt:
Parameter Erläuterung
Status Aktueller Status des Relaiskontakt des AC-
Ausgangs 1 unter Berücksichtigung der
eingestellten Logic.
Tab. 13: Anzeigen in der Ebene „Relay“
Ebene „Energy“
Auf der Ebene „Energy“ werden Einstellungen zum Verbrauch vorgenommen.
Parameter Erläuterung
DescName Individuelle Beschreibung des Verbrauchs.
Tab. 14: Einstellungen in der Ebene „Energy“
Des Weiteren werden noch folgende Parameter angezeigt:
Parameter Erläuterung
Value Aktuell gemessener Verbrauchswert
(kWh).
Tab. 15: Anzeigen in der Ebene „Energy“
6.4.4 Circuit 2
Auf der Ebene „Circuit 2“ werden Einstellungen zum ACAusgang 2 durchgeführt. Die Darstellungen entsprechen vollständig denen für den AC-Ausgang 1 (vgl.
Abschnitt 6.4.3 „Circuit 1“).
16 Rittal CMC III Power Unit
7 Lagerung und Entsorgung
7.1 Lagerung
Wenn das Gerät über einen längeren Zeitraum nicht im
Einsatz ist, empfiehlt Rittal das Gerät spannungsfrei zu
schalten und vor Feuchtigkeit und Staub zu schützen.
7.2 Entsorgung
Da die Power Unit hauptsächlich aus den Bestandteilen
„Gehäuse“ und „Leiterplatte“ besteht, ist das Gerät zur
Entsorgung der Elektronikverwertung zuzuführen.
7 Lagerung und Entsorgung
DE
Rittal CMC III Power Unit 17
DE
8 Technische Daten
8 Technische Daten
Technische Daten CMC III Power Unit
Best.-Nr. 7030.050
B x H x T (mm) 138 x 40 x 132
Temperatureinsatzbereich 0°C…+55°C
Lagertemperatur -45°C…+85°C
Feuchtigkeitseinsatzbereich 5 %…95 % relative Feuchte, nicht kondensierend
Schutzart IP 30 nach IEC 60 529
Eingänge
Ausgänge C13, 100V…230 V, in Summe bis
Sicherung 10 A
Bemessungsspannung 24 V
Messbereich
Messgenauigkeit für alle Messwerte ±3 %
Bedienung/Signale LED-Anzeige OK/Warnung/Alarm/Status CAN-Bus
Tab. 16: Technische Daten
CAN-Bus (RJ 45) 2 x
C14, 100V…230 V, 10 A, 50/60 Hz 1 x
10 A, 50/60 Hz
Spannung 100 V…230 V
Frequenz 0 Hz…60 Hz
Strom 200 mA…10 A
cos 0°…±90°
Wirkleistung 46 W…2,3 kW
Energieverbrauch 0 kWh…100.000 kWh
2 x
18 Rittal CMC III Power Unit
9 Kundendienstadressen
Zu technischen Fragen wenden Sie sich bitte an:
Tel.: +49(0)2772 505-9052
E-Mail: info@rittal.de
Homepage: www.rittal.de
Bei Reklamationen oder Servicebedarf wenden Sie sich
bitte an:
Tel.: +49(0)2772 505-1855
E-Mail: service@rittal.de
9 Kundendienstadressen
DE
Rittal CMC III Power Unit 19
Enclosures
Power Distribution
Climate Control
IT Infrastructure
Software & Services
RITTAL GmbH & Co. KG
Postfach 1662 · D-35726 Herborn
Phone +49(0)2772 505-0 · Fax +49(0)2772 505-2319
E-mail: info@rittal.de · www.rittal.com
11.2014 / Id.-Nr. A47376 01 IT75
Loading...
