Rigol DS1104Z-S, DS1104Z, DS1074Z-S, DS1074Z User guide [de]

Download

RIGOL

Benutzerhandbuch

Serie DS1000Z Digitalspeicher

- Oszilloskop

Aug. 2013

RIGOL Technologies, Inc.

RIGOL

Gewährleistung und Erklärungen

Urheberrecht

Markeninformation

RIGOL ist eine eingetragene Marke der RIGOL Technologies, Inc.

Veröffentlichungsnummer

UGA17101-1112

Notices

 RIGOL Produkte sind in der Volksrepublik China und in anderen Ländern

patentrechtlich geschützt.

 RIGOL behält sich das Recht vor nach eigenem Ermessen Änderungen der

Spezifikationen, Teile davon und der Preise vorzunehmen.

 Dieses Benutzerhandbuch ersetzt alle entsprechenden bisherigen Publikationen.  RIGOL haftet nicht für verursachte Schäden, weder für Nebenschäden noch für

Folgeschäden die im Zusammenhang mit der Lieferung, Leistung oder Verwendung dieses Handbuchs sowie der darin enthaltenen Informationen stehen.

 Es ist nicht gestattet dieses Dokument zu vervielfältigen, zu fotokopieren oder

zu ändern ohne vorherige schriftliche Genehmigung durch RIGOL.

Produktzertifizierung

RIGOL sichert zu, daß daß dieses Produkt den nationalen und internationalen

Industriestandards in China sowie dem ISO9001:2008-Standard und dem ISO14001:2004-Standard entspricht. Weitere internationale Konformitätszertifikate sind in Bearbeitung.

Kontakt

Wenn Sie beim Gebrauch unserer Produkte irgendein Problem oder Anforderung haben, nehmen Sie bitte Kontakt mit RIGOL oder Ihrem Vertrieb vor Ort auf bzw. besuchen Sie: www.rigol.com.

DS1000Z Benutzerhandbuch

RIGOL

Sicherheitsanforderungen

Überblick allgemeine Sicherheitsanfordeungen

Bitte lesen Sie sorgfältig die folgenden Sicherheitshinweise bevor Sie das Gerät in Betrieb nehmen, um Personenschäden, Schäden am Gerät oder daran angeschlossene Geräte zu vermeiden. Zur Vermeidung möglicher Gefahren benutzen Sie das Gerät nur wie in diesem Handbuch beschrieben.

Verwenden Sie ein ordungsgemäßes Netzkabel.

Nur für das Gerät vorgesehene Netzkabel und die den örtlichen Vorschriften entsprechen dürfen verwendet werden.

Erden Sie das Gerät.

Das Gerät ist über den Schutzleiter im Netzkabel geerdet. Um einen elektrischen Schlag zu vermeiden, ist es unbedingt notwendig, daß die Schutzkontakte des Netzkabels mit der Schutzerde verbunden sind bevor irgendein Ausgang oder Eingang angeschlossen wird.

Korrektur Tastkopfanschluß.

Die Masseleitung (Tatskopf-Referenzleiter) des Tastkopfes ist mit Erdpotential verbunden. Schließen Sie deshalb die Masseleitung nicht an eine höhere Spannung an.

Beachten Sie alle Anschlußbedingungen.

Um Feuer und einen Stromschlag zu vermeiden, beachten Sie alle Leistungsdaten und Werte des Geräts und informieren Sie sich in Ihren Handbuch über weitere Leistungsdaten, bevor Sie das Gerät anschließen.

Verwenden Sie einen ordnungsgemäßen Überspannungsschutz.

Stellen Sie sicher, daß keine Überspannung(z.B. durch Gewitter) an das Gerät gelangt, sonst besteht die Gefahr eines elektrischen Schlages für den Benutzer.

Betreiben Sie das Gerät nicht ohne Gehäuse.

Betreiben Sie das Gerät nicht mit demontierten Gehäuseteilen oder Blenden.

Verwenden Sie eine ordungsgemäße Sicherung.

DS1000Z Benutzerhandbuch

RIGOL

III

Bitte benutzen Sie nur die spezifizierten Sicherungen.

Vermeiden Sie direkten Kontakt mit Schaltkreisen oder Kabeln.

Keine blanken Verbindungen und Schaltteile bei angeschlossenem Gerät berühren.

Gerät auch bei vermuteten Fehlern nicht betreiben.

Wenn Sie am Gerät einen Fehler vermuten, lassen Sie es vor weiterem Gebrauch durch qualifiziertes Service-Personal prüfen. Wartungen, Einstellungen oder der Austausch von Teilen oder Zubehör muß von durch RIGOL autorisiertem Fach- personal vorgenommen werden.

Stellen Sie eine ausreichende Belüftung sicher.

Inadequate Belüftung kann Übertemperatur und einen Geräteschaden verur- sachen. Prüfen Sie bitte regelmäßig den Lüfter und die Lüftungsschlitze.

Nicht in feuchter Umgebung betreiben.

Bitte betreiben Sie das Gerät niemals in feuchter Umgebung, um Kurzschlüsse im Gerät oder einen elektrischen Schlag zu vermeiden.

Nicht in explosionsgefährdeter Umgebung betreiben.

Um Geräteschäden oder Personenschäden zu vermeiden, ist es unbedingt wichtig das Gerät nicht in explosiongefährdeter Umgebung zu betreiben.

Halten Sie die Geräteoberflächen sauber und trocken.

Um die Beeinflussung durch Luftfeuchte und Luftstaub zu vermeiden, halten Sie die Oberfläche des Geräts sauber und trocken.

Verhinderung von elektrostatischer Aufladung.

Arbeiten Sie in einer elektrostatischen Schutzzone, um Schäden, verursacht durch statische Entladungen, zu vermeiden. Vor Anschluss erden Sie Innen- und Aussenleiter, um die statische Aufladungen abzuführen.

Sichere Beförderung

Behandeln Sie das Gerät beim Transport sorgfältig, um Schäden an Tasten, Knöpfen, Anschlüssen und anderen Bedienteilen zu vermeiden.

DS1000Z Benutzerhandbuch

RIGOL

Sicherheitsbegriffe und Symbole

Begriffe in diesem Handbuch. Diese Begriffe werden im Handbuch verwendet:

WARNUNG

Warnhinweise deuten auf Bedingungen oder Praktiken hin, die zu Verletzungen oder zum Verlust des Lebens führen können.

ACHTUNG

Achtunghinweise deuten auf Bedingungen oder Praktiken hin, die zu Schäden an diesem Gerät oder sonstigen Gegenständen führen können.

Hinweise auf dem Gerät. Diese Begriffe werden auf dem Gerät verwendet:

DANGER kennzeichnet unmittelbares Risiko oder Verletzungsgefahr. WARNING kennzeichnet mögliches Risiko oder Verletzungsgefahr. CAUTION kennzeichnet mögliche Gerätebeschädigung oder Beschädigung

sonstiger Gegenstände.

Symbole auf dem Gerät. Diese Symbole werden auf dem Gerät verwendet:

Gefährliche

Spannung

Handbuch

Siehe

Anschluß

Schutzerde

Gehäuse

für

Prüf-Erde

Masse

DS1000Z Benutzerhandbuch

RIGOL

Messkategorie

Die Oszilloskope der Serie DS1000Z dürfen für Messungen der Kategorie 1 (CAT I) benutzt werden.

WARNUNG

Das Oszilloskop darf nur für Messungen innerhalb seiner spezifizierten Messgrößen verwendet werden.

Definition Messkategorien

Messkategorie 1 (CAT I) Messungen an Stromkreisen, die keine direkte Verbindung zum Netz haben (Batteriebetrieb), z. B. Geräte der Schutzklasse 3 (Betrieb mit Schutzkleinspannung), batteriebetriebene Geräte, PKW-Elektrik.

Messkategorie 2 (CAT II) Messungen an Stromkreisen, die eine direkte Verbindung mittels Stecker mit dem Niederspannungsnetz haben, z. B. Haushaltsgeräte, tragbare Elektrogeräte.

Messkategorie 3 (CAT III) Messungen innerhalb der Gebäudeinstallation (stationäre Verbraucher mit nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler), z. B. Unterverteilung.

Messkategorie 4 (CAT IV) Messungen an der Quelle der Niederspannungsinstallation (Zähler, Hauptanschluss, primärer Überstromschutz), z. B. Zähler, Niederspannungfreileitung, Hausanschlusskasten.

Die Kategorien sind außerdem in die Spannungshöhen 300 V/600 V/1000 V unterteilt.

DS1000Z Benutzerhandbuch

RIGOL

Belüftungsbedarf

Das Oszilloskop ist mit einem Lüfter für die Zwangsbelüftung ausgestattet. Bitte stellen Sie sicher, daß die Zu- und Abluftbereiche frei von Hindernissen sind und ein ungehinderteter Luftstrom gewährleistet ist. Wird das Oszilloskop in einem Tischgehäuse oder einem Schrankeinbaugestell verwendet, sorgen Sie bitte für einen Mindestabstand an den Seiten, der Oberseite und der Rückseite von 10 cm, um eine ausreichende Belüftung zu gewährleisten.

WARNUNG

Inadequate Belüftung kann Übertemperatur und einen Geräteschaden verursachen. Prüfen Sie bitte regelmäßig den Lüfter und die Lüftungsschlitze und sorgen für ausreichende Betriebsbelüftung.

DS1000Z Benutzerhandbuch

RIGOL

VII

Arbeitsumbenung

Temperatur

Betrieb: 0° C to +50° C Ruhezustand: -40° C to +70° C

Luftfeuchtigkeit

0° C to +30° C ：≤95％ relative Luftfeuchte +30° C to +40° C ：≤75％ relative Luftfeuchte +40° C to +50° C ：≤45％ relative Luftfeuchte

WARNUNG

Bitte betreiben Sie das Gerät niemals in feuchter Umgebung, um Kurzschlüsse im Gerät oder einen elektrischen Schlag zu vermeiden.

Einsatzhöhe

Betrieb: kleiner als 3 km Ruhezustand: kleiner als 15 km

Installationskategorie (Überspannung)

Dieses Produkt entspricht netzseitig der Überspannungs-Installationskategorie CAT II.

WARNUNG

Stellen Sie sicher, daß keine Überspannung (z.B. durch Gewitter) an das Gerät gelangt, sonst besteht die Gefahr eines elektrischen Schlages für den Benutzer.

Definition Überspannungs-Installationskategorien

Installationskategorie CAT I: Geschützte Elektronikvorrichtungen. Geräte, die an Stromkreise angeschlossen werden, in denen Vorkehrungen getroffen wurden, um transiente Überspannungen auf einen niedrigen Pegel zu begrenzen. Installationskategorie CAT II: Haushaltsgeräte, portable Werkzeuge und ähnliche Lasten. Steckdosen und lange Abzweigleitungen. Steckdosen, mehr als 10 Meter von CAT-III-Quelle entfernt. Steckdosen, mehr als 20 Meter von CAT-IV-Quelle entfernt.

DS1000Z Benutzerhandbuch

RIGOL

VIII

Verschmutzungsgrad

Verschmutzungsgrad 2

Definition Verschmutzungsgrade

Verschmutzungsgrad 1: Es liegt keine oder nur trockene, nicht leitfähige Verschmutzung vor. Die Verschmutzung hat keinen Einfluß. Z.B.: Ein sauberes Zimmer oder Büroumgebung mit Air-Condition. Verschmutzungsgrad 2: Es liegt nur nichtleitfähige Verschmutzung vor. Gelegentlich muß mit vorübergehender Leitfähigkeit durch Betauung gerechnet werden. Z.B.: Allgemeine Umgebung im Haushalt. Verschmutzungsgrad 3: Es tritt leitfähige Verschmutzung auf oder trockene, nicht leitfähige Verschmutzung, die leitfähig wird, da Betauung zu erwarten ist. Z.B.: Überdachte Umgebung im Freien. Verschmutzungsgrad 4: Die Verschmutzung führt zu einer beständigen Leitfähigkeit, z.B. hervorgerufen durch leitfähigen Staub, Regen oder Schnee. Z.B.: Im Freien.

Schutzklasse

Schutzklasse 1 - Alle elektrisch leitfähigen Gehäuseteile des Produktes sind

mit dem Schutzleitersystem der festen Elektroinstallation verbunden, welches sich auf Erdpotential befindet.

DS1000Z Benutzerhandbuch

RIGOL

Allgemeine Pflege und Reinigung

Allgemeine Pflege:

Lagern oder lassen Sie Gerät nie längerer Zeit direkter Sonneneinstrahlung ausgesetzt.

Reinigung:

Reinigen Sie regelmäßig das Gerät, je nach Betriebsbedingungen. Für die Reinigung der Oberfläche führen Sie folgende Schritte aus:

1. Trennen Sie das Gerät von allen Stromquellen.

2. Entfernen Sie den losen Staub auf der Aussenseite des Gerätes mit einem fusselfreien Tuch (mit einem milden Reinigungsmittel oder Wasser). Reinigen Sie den LCD-Schirm vorsichtig, um Kratzer zu vermeiden.

ACHTUNG

Um Schäden am Gerät zu vermeiden, setzen Sie es nie scharfen Flüssigkeiten aus.

WARNUNG

Um Verletzung durch Stromschlag zu vermeiden, stellen Sie sicher, daß das Gerät komplett trocken ist, bevor Sie es mit einer Stromquelle verbinden.

DS1000Z Benutzerhandbuch

RIGOL

Berücksichtung des Umweltschutzes

Das folgende Symbol bedeutet, daß dieses Produkt den geltenden EU Vorschriften entspricht, gemäß den Richtlinien 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) und Batterien.

Umgang nach Nutzungsdauer

Das Gerät kann Substanzen enthalten die umweltschädlich und schädlich für die menschliche Gesundheit sein können. Um die Freisetzung solcher Stoffe in die Umwelt und Schaden für die menschliche Gesundheit zu vermeiden, empfehlen wir Ihnen dieses Produkt einem entsprechenden Recyclingsystem zuzuführen, das sicherstellt, daß die meisten Stoffe wiederverwertet oder recycelt werden. Für Informationen zur Wiederverwertung und zum Recycling setzen Sie sich bitte mit Ihren örtlichen Behörden in Verbindung.

DS1000Z Benutzerhandbuch

RIGOL

Übersicht DS1000Z Serie

Das DS1000Z ist ein Hochleistungs-Digital-Oszilloskop, das auf der Grundlage der „UltraVision-technique“ entwickelt wurde. Das DS1000Z weist eine sehr hohe Speichertiefe, einen sehr hohen Dynamikbereich, eine hervorragende Signalerfassungsrate und vielseitige Triggerfunktionen auf. Es ist ein wertvolles Messgerät für verschiedenen Anwendungsbereiche (wie Kommunikation, Raumfahrt, Verteidigung, Embedded-Systeme, Computer, Forschung und Bildung) und ist unter den DigitalOszilloskopen mit weniger als 100 MHz Bandbreite eines mit dem größten Funktionsumfang und herausragendsten Spezifikationen.

Hauptmerkmale:

 100 MHz und 70 MHz Bandbreite.  UltraVision-Technologie.  1 GSa/s maximale Echtzeit Samplerate.  30.000 wfms/s (Punktdarstellung / dots display ) Signalerfassungsrate.  Signalaufzeichnung (waveform recording) und Signalwiedergabe (Waveform

playback) in Echtzeit Hardwareverarbeitung. Bis zu 60.000 Frames (optional) für Signalaufzeichnung und Signalwiedergabe.

 24 Mpts maximale Speichertiefe (optional) und 12 Mpts Speichertiefe serien-

mäßig.

 Mehrstufige Graustufenanzeige.  Rauscharm, 1 mV/div bis 10 V/div sehr großer vertikaler Dynamikbereich.  7.0 zoll, WVGA (800*480) 160.000 Farben TFT LCD Anzeige, klare Darstellung,

geringer Stromverbrauch und lange Lebensdauer.

 Helligkeit einstellbar für Analogsignale.  Autoeinstellung für Kurvendarstellung (AUTO).  15 verschiedene Triggermöglichkeiten inclusive mehrfach Triggerprotokolle.  Parallel-Dekodierung (Standard) und verschiedene Seriell-Dekodierungs-

optionen.

 Auto Messungen von 24 Signalform-Parametern und Messungen mit Satistik-

funktion.

 Präszise Ablenkungsverzögerung.  Standard FFT Funktion.  Pass/Fail Testfunktion (Gültigkeitstest).  Umfangreiche mathematische Signaloperationen.  Ausgestattet mit einem 25 MHz 2 Kanal Arbiträr-Funktionsgenerator (nur verfüg-

bar für DS1000Z-S).

DS1000Z Benutzerhandbuch

RIGOL

XII

 Standardschnittstellen: USB Device, USB Host, LAN und GPIB (optional).  Kompatibel zu LXI-C Instrument Standards. Gestattet eine schnelle, wirtschaft-

liche und effiziente Erstellung und Rekonfiguration des Testsystems.

 Untertsützung Fernsteuerung.  Integrierte Hilfsfunktionen ermöglichen einfachen Zugriff auf Informationen.  Chinesische und englische Eingabemethode wird unterstutzt.  Neuartiges, hervorragendes Industriedesign und einfache Bedienung.

DS1000Z Benutzerhandbuch

RIGOL

XIII

Kapitel 1

Kurzanl

eitung

Dieses Kapitel enthält Informationen über die zu treffenden Vorber

itungen, bevor

Kapitel 2

Bedienung Vertikal

ystem

Dieses Kapitel beschreibt die Funktionen des Vertikalsystems.

Kapitel 3

Bedienung Horizontal

ystem

Dieses Kapitel beschreibt die Funktionen des Horizontalsystems.

Kapitel 4

Bedienung Abtastsystem

Dieses Kapitel enthält Informa

tionen zum Abtastsystem (Signalerfassungssystem)

Kapitel 5

Bedienung Triggersystem

Kapitel 6

Messungen durchführen

Diese Kapitel beschreibt die

Durchführung der Cursor

Messu

ngen, Math Opera

Kapitel 7

Dekodier

ung Protokolle

Dieses Kapitel enthält Hinweise zur Dekodierung der Eingangssignale unter V

erwen

Kapitel 8

Referen

z Signalform

Dieses Kapitel beschreibt den Vergleich von Eingangssignal und Referenzsignal.

Kapitel 9

Gültigkeits

est (

Pass/Fail Tes

Dieses Kapitel beschreibt die Eingangssignalüberwachung auf Gültigkeit m

it Hilfe

Kapitel 10

Signalaufzeichnung

Dieses Kapitel enthält Hinweise zur Analyse des Eingangssignals mit Hilfe der

Kapitel 11

Displayeinstellungen

Dieses Kapitel stellt die

Bildschirmeinstellungen

des Oszilloskop

Displays vor.

Kapitel 12

Signalquell

e/Generator

Dieses Kapitel

besc

hreibt

den Gebrauch des eingeb

uten Funktionsgenerators.

Dokumenten Übersicht

Sie das Instrument benutzen, sowie eine kurze Geräteübersicht.

des Oszilloskops.

Dieses Kapitel beschreibt Trigger-Modi, Trigger-Kopplung, Trigger-Holdoff, External Trigger und verschiedene Trigger-Typen des Oszilloskops.

tionen und der automatischen Messungen.

dung gängiger Protokolle.

des Pass/Fail Test.

Echtzeit Signalaufzeichnung.

DS1000Z Benutzerhandbuch

RIGOL

XIV

Kapitel 13

Speichern und Abrufen

Dieses Kapitel enthält Hinweise zum Speichern und Abrufen der Messergebnisse

Kapitel 14

Einstellung Systemfunktionen

Dieses Kapitel beschreibt wie die Remote

Schnittstelle und Systemfunktionen einge

Kapitel 15

Fernsteuerung

Dieses Kapitel beschreibt die Gerätefernsteuerung.

Kapitel 16

Fehlersuche

In diesem Kapitel werden gängige Fehlermöglichkeiten, die während der Verwen

Kapitel 17

Technische Daten

Dieses Kapitel zählt die Leistungsdaten und allgemeine Eigenschaften des Gerätes

Kapi

tel 18

Anhang

Dieses Kapitel enthä

lt Informationen über Optionen und Zubehör, sowie weitere be

und der Geräteeinstellungsdateien.

stellt werden.

dung des Oszilloskops auftreten können und deren Lösungen beschrieben.

auf.

achtenswerte Punkte.

Darstellungskonventionen in diesem Handbuch:

Bedienfeldtasten:

Bedienfeldtasten (weiter Tasten genannt) werden in diesem Handbuch durch das Format “Text Box + Tastenname (Fett)” beschrieben, z.B. Storage.

Softkey-Menü-Tasten:

Die Softkey-Menü-Tasten werden in diesem Handbuch durch das Format “Schriftzeichen schattiert + Menü Wort (Fett)” beschrieben, z.B Storage.

Bedienungsschritte:

Der darauffolgende Bedienungsschritt wird in diesem Handbuch durch einen Pfeil “” beschrieben. Z.B. Storage  Storage steht für das Drücken der Taste Storage auf der Frontseite und anschliessendem Drücken der Softkey-Menü-Taste (weiter Softkey-Taste genannt) Storage.

Querverweis:

Querverweise werden in diesem Handbuch durch das Format unterstrichene blaue Schrift (Fett) beschrieben, z.B. Signalquelle/Generator.

DS1000Z Benutzerhandbuch

Knob:

Logo

Kno

pf Logo

Kno

Knopf

RIGOL

HORIZONTAL SCALE

HORIZONTAL POSITION

Multifunktion

Horizontalskala

Horizontalposition

VERTICAL SCALE

VERTICAL POSITION

TRIGGER LEVEL

Vertikalskala

Vertikalposition

Triggerlevel

Inhaltskonventionen in diesem Handbuch:

In diesem Handbuch wird der DS1104Z-S als Beispiel beschrieben. Die hier beschrieben Funktionen und Leistungen gelten grundsätzlich auch für die anderen Modelle (Außnahmen beachten). Die DS1000Z Serie umfasst folgende Modelle:

Modell Analog-Bandbreite

Kanäle des Oszilloskops

Kanäle Signalquelle/Generator

DS1104Z 100 MHz 4 —— DS1074Z 70 MHz 4 —— DS1104Z-S 100 MHz 4 2 DS1074Z-S 70 MHz 4 2

DS1000Z Benutzerhandbuch

RIGOL

XVI

Inhaltsverzeichnis

Gewährleistung und Erklärungen ............................................................. I

Sicherheitsanforderungen ....................................................................... II

Überblick allgemeine Sicherheitsanfordeungen ............................................ II

Sicherheitsbegriffe und Symbole ............................................................... IV

Messkategorie.......................................................................................... V

Belüftungsbedarf ..................................................................................... VI

Arbeitsumbenung ................................................................................... VII

Allgemeine Pflege und Reinigung .............................................................. IX

Berücksichtung des Umweltschutzes .......................................................... X

Übersicht DS1000Z Serie ........................................................................ XI

Dokumenten Übersicht ........................................................................ XIII

Kapitel 1 Kurzanleitung .................................................................... 1-1

Allgemeine Überprüfung ......................................................................... 1-2

Aussehen und Abmessungen ................................................................... 1-3

Vorbereiten Oszilloskop für den Einsatz .................................................... 1-4

Einstellen der Aufstellfüße ................................................................ 1-4

Anschluß Stromversorgung ............................................................... 1-5

Einschalt-Funktionstest ..................................................................... 1-6

Tastkopf anschliessen ....................................................................... 1-7

Tastkopf Funktionsprüfung................................................................ 1-8

Tastkopfkompensation .................................................................... 1-10

Bedienfeld Übersicht ............................................................................. 1-11

Rückseite Übersicht .............................................................................. 1-12

Bedienfeld Übersicht Bedienelemente ..................................................... 1-14

Vertikaleinstellung (VERTICAL) ........................................................ 1-14

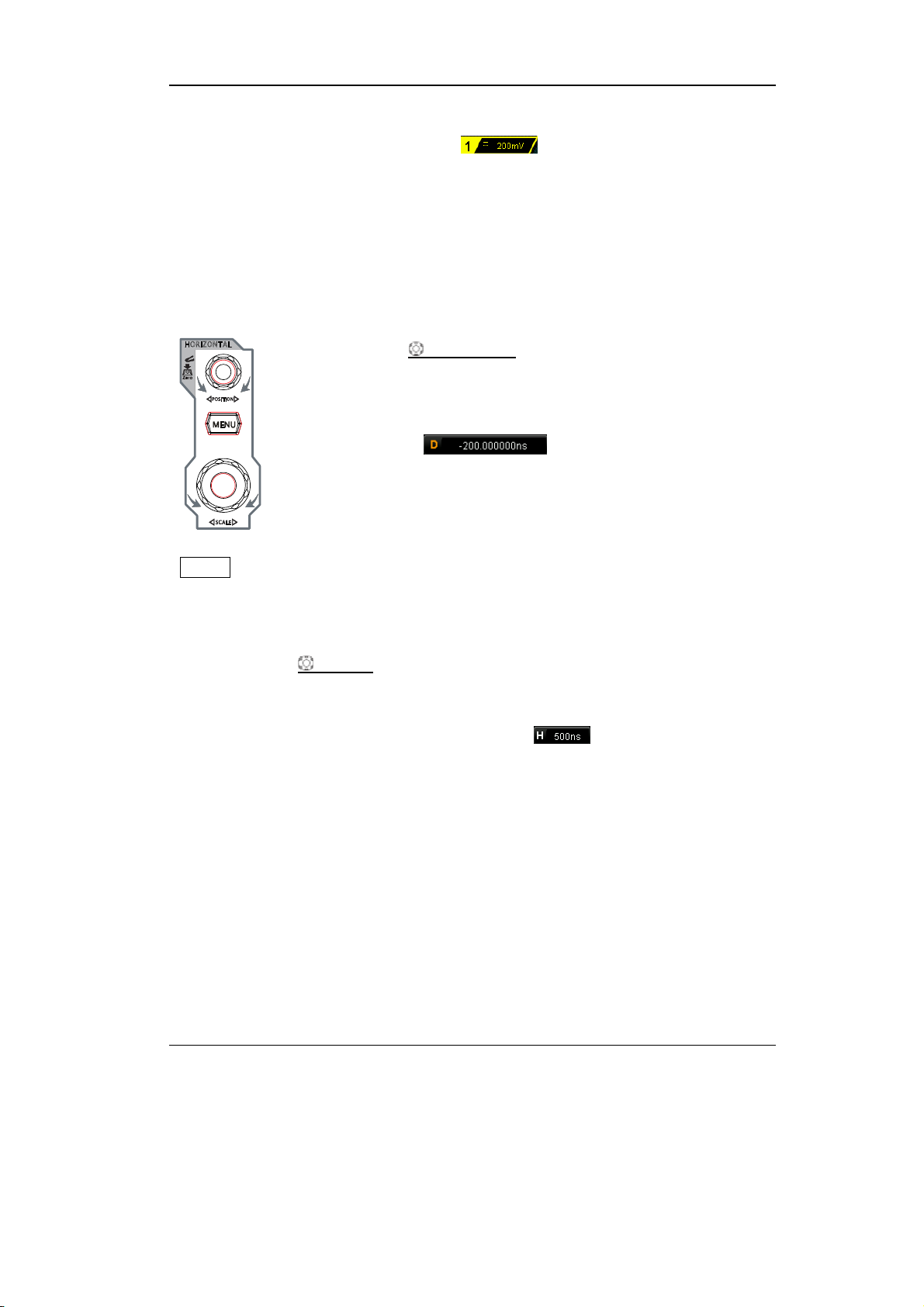

Horizontaleinstellung (HORIZONTAL) ............................................... 1-15

Triggereinstellung (TRIGGER) ......................................................... 1-16

Lösch-Taste (CLEAR) ...................................................................... 1-16

Run/Stop-Taste (RUN/STOP) ........................................................... 1-16

Single-Taste (SINGLE) .................................................................... 1-17

Auto-Taste (AUTO) ......................................................................... 1-17

Multifunktions-Knopf (Knob) ........................................................... 1-17

DS1000Z Benutzerhandbuch

RIGOL

XVII

Taste Drucken (Print) ..................................................................... 1-19

Benutzeroberfläche ............................................................................... 1-20

Verwendung des Sicherheitsschloss ........................................................ 1-24

Benutzen der integrierten Hilfe-Funktion ................................................. 1-25

Kapitel 2 Bedienung Vertikalsystem .................................................. 2-1

Eingangskanal aktivieren ........................................................................ 2-2

Eingangskopplung ................................................................................. 2-3

Bandbreitenbegrenzung ......................................................................... 2-3

Tastkopfabschwächung .......................................................................... 2-4

Signalinvertierung ................................................................................. 2-5

Vertikalskalierung .................................................................................. 2-5

Vertikal Dehnung ................................................................................... 2-6

Amplituden Einheit ................................................................................ 2-6

Kanalmarkierungen ................................................................................ 2-7

Kapitel 3 Bedienung Horizontalsystem .............................................. 3-1

Verzögerte Horizontalablenkung .............................................................. 3-2

Zeitbasis Modus/Betriebsarten ................................................................ 3-4

YT Modus ....................................................................................... 3-4

XY Modus ....................................................................................... 3-4

Roll Modus ..................................................................................... 3-7

Kapitel 4 Bedienung Abtastsystem .................................................... 4-1

Erfassungs Modi (Acquisition Mode) .................................................. 4-2

Normal (Normal) ............................................................................. 4-2

Mittelwert (Average) ....................................................................... 4-2

Spitzenwert (Peak Detect) ............................................................... 4-4

Hohe Auflösung (High Resolution) .................................................... 4-4

Interpolation (Sin(x)/x) .......................................................................... 4-4

Abtastrate (Sample Rate) ....................................................................... 4-5

Speichertiefe (Memory Depth) ................................................................ 4-7

Kapitel 5 Bedienung Triggersystem................................................... 5-1

Trigger Quelle (Trigger Source) ............................................................... 5-2

Trigger Modi (Trigger Mode) ................................................................... 5-3

Trigger Kopplung (Trigger Coupling) ........................................................ 5-6

Trigger Sperrzeit (Trigger Holdoff) ........................................................... 5-7

Rauschunterdrückung (Noise Rejection) ................................................... 5-8

DS1000Z Benutzerhandbuch

RIGOL

XVIII

Triggerart (Trigger Type) ......................................................................... 5-9

Flanken Trigger (Edge Trigger) ........................................................ 5-10

Impuls Trigger (Pulse Trigger) ......................................................... 5-11

Flankenzeit Trigger (Slope Trigger) .................................................. 5-13

Video Trigger (Video Trigger) .......................................................... 5-16

Mustersynchronisierungs Trigger (Pattern Trigger) ............................ 5-18

Impulsbreiten Trigger (Duration Trigger) .......................................... 5-20

Vorhalte-/Nachhaltezeit Trigger (Setup/Hold Trigger) ......................... 5-22

Ablaufzeit Trigger (TimeOut Trigger) (Option) ................................... 5-24

Runt Trigger (Runt Trigger) (Option) ................................................ 5-26

Fenster Trigger (Window Trigger) (Option) ....................................... 5-29

Verzögerter Trigger (Delay Trigger) (Option) ..................................... 5-31

N Flanken Trigger (Nth Edge Trigger) (Option) .................................. 5-34

RS232 Trigger (RS232 Trigger) (Option) ........................................... 5-36

I2C Trigger (I2C Trigger) (Option) ................................................... 5-38

SPI Trigger (SPI Trigger) (Option) ................................................... 5-41

Trigger-Ausgang (Trigger Output Connector) ........................................... 5-43

Kapitel 6 Messungen durchführen .................................................... 6-1

Mathematik Funktionen (Math Operation) ................................................. 6-2

Addition (Addition) ........................................................................... 6-2

Substraktion (Substraction) ............................................................... 6-3

Multiplikation (Multiplication) ............................................................ 6-4

Division (Division) ............................................................................ 6-4

Frequenz-Analyse (FFT) ................................................................... 6-6

UND Operation (“AND” Operation) ..................................................... 6-9

ODER Operation (“OR” Operation) ................................................... 6-10

Exklusiv ODER Operation (“XOR” Operation)..................................... 6-12

NICHT Operation (“NOT” Operation) ................................................ 6-13

Integrieren (Integrate) ................................................................... 6-14

Differenzieren (Differentiate) .......................................................... 6-15

Quadratwurzel (Square Root) .......................................................... 6-16

Dekadischer Logarithmus (Base 10 Logarithm) ................................. 6-17

Natürlicher Logarithmus (Natural Logarithm) .................................... 6-17

Exponential (Exponential) ............................................................... 6-18

Absolutbetrag (Absolute Value) ....................................................... 6-19

Automatische Messungen (Auto Measurement) ....................................... 6-20

Schnell Messung (Quick Measurement after AUTO) ........................... 6-20

DS1000Z Benutzerhandbuch

RIGOL

XIX

Kurztasten Messungen (One-key Measurement of 24 Parameters) ...... 6-21

Frequenzzähler (Frequency Counter Measurement) ........................... 6-26

Messeinstellungen (Measurement Setting) ........................................ 6-27

Löschen Messungen (To Clear the Measurement) .............................. 6-29

Alle Messwerte (All Measurement) ................................................... 6-30

Statistik Funktion (Statistic Function) ............................................... 6-31

Cursor Messungen (Cursor Measurement) ............................................... 6-32

Manuelle Cursor Messung (Manual Mode) ......................................... 6-33

Nachlauf Cursor (Track Mode) ......................................................... 6-37

Auto Cursor Modus (Auto Mode) ...................................................... 6-39

Kapitel 7 Dekodierung Protokolle...................................................... 7-1

Parallel Dekodierung (Parallel Decoding) .................................................. 7-2

RS232 Dekodierung (Option) (RS232 Decoding) ....................................... 7-5

I2C Dekodierung (Option) (I2C Decoding) .............................................. 7-11

SPI Dekodierung (Option) (SPI Decoding) ............................................... 7-15

Kapitel 8 Referenz Signalform ........................................................... 8-1

Referenz Funktion Aktivieren (To Enable REF Function) ............................. 8-2

Referenz Quelle Wählen (To Select REF Source) ....................................... 8-3

Referenz Anzeige Einstellen (To Adjust REF Waveform Display) .................. 8-3

Referenzsignal Speichern (To Save to Internal Memory) ............................ 8-3

Referenzsignal Farbe (To Set the Color) ................................................... 8-3

Referenzsignal Rücksetzen (To reset the REF waveform) ........................... 8-4

Referenzsignal Exportieren (To Export to Internal or External Memory) ....... 8-4

Referenzsignal Importieren (To Import from Internal or External Memory) .. 8-4

Kapitel 9 Gültigkeitstest (Pass/Fail Test) .......................................... 9-1

Pass/Fail Test Aktivieren (To Enable Pass/Fail Test) ................................... 9-2

Signalquelle Einstellen (To Select Source) ................................................ 9-2

Prüf-Maske Einstellen (Mask Range) ........................................................ 9-2

Ausgabe Modus Testergebnis (Test and Ouput) ........................................ 9-3

Prüf-Maske Speichern (To Save the Test Mask) ......................................... 9-4

Prüf-Maske Laden (To Load the Test Mask) .............................................. 9-4

Kapitel 10 Signalaufzeichnung .................................................... 10-1

Wiedergabe Einstellungen (Playback Setting) .......................................... 10-2

Aufnahme Einstellungen (Record Setting) ............................................... 10-3

Kapitel 11 Displayeinstellungen .................................................. 11-1

DS1000Z Benutzerhandbuch

RIGOL

Anzeigeart Einstellen (To Select the Display Type) ................................... 11-2

Nachleuchtzeit Einstellen (To Set the Persistence Time) ........................... 11-3

Signalhelligkeit Einstellen (To Set the Waveform Intensity) ....................... 11-5

Rasterart Einstellen (To Set the Screen Grid) ........................................... 11-5

Rasterhelligkeit Einstellen (To Set the Grid Brightness) ............................. 11-5

Menü Einblendzeit Einstellen (To Set the Menu Display) (nicht DS1000Z) ... 11-5

Kapitel 12 Signalquelle/Generator ............................................. 12-1

Standardsignalausgabe (To Output Basic Waveform) ............................... 12-2

Ausgabe Sinussignal (To Output Sine Waveform) .............................. 12-2

Ausgabe Rechtecksignal (To Output Square Waveform) ..................... 12-4

Ausgabe Rampensignal (To Output Ramp Waveform) ........................ 12-4

Ausgabe Pulssignal (To Output Pulse Waveform) ............................... 12-5

Ausgabe DC “Signal” (To Output DC Waveform) ................................ 12-6

Ausgabe Rauschen (To Output Noise Waveform) .............................. 12-6

Ausgabe Integrierte Signalformen (To Output Built-In Waveform) ............. 12-8

Arbiträrsignalausgabe (To Output Arbitrary Waveform) .......................... 12-13

Laden Arbiträrsignalformen (To Select Waveform) ........................... 12-16

Erstellen Arbiträrsignalformen (To Create Waveforms) ..................... 12-16

Editieren Arbiträrsignalformen (To Edit Waveforms)......................... 12-19

Modulationsarten (Modulation) ............................................................ 12-21

Kapitel 13 Speichern und Abrufen .............................................. 13-1

Speichersystematik (Storage System) ..................................................... 13-2

Speicher Typ (Storage Type) ................................................................. 13-3

Intern Speichern und Abrufen (Internal Storage and Recall) ..................... 13-5

Extern Speichern und Abrufen (External Storage and Recall) .................... 13-6

Datenträgerverwaltung (Disk Management) ............................................ 13-7

Dateityp Wählen (To Select File Type) .............................................. 13-8

Dateien und Ordner Erstellen (To Create a New File or Folder) ........... 13-8

Dateien oder Ordner Löschen (To Delete a File or Folder) ................ 13-12

Dateien oder Ordner Umbennen (To Rename a File or Folder) .......... 13-12

Internen Gesamtspeicher löschen (To Clear the Local Memory) ........ 13-13

Werkseinstellungen (Factory) .............................................................. 13-13

Kapitel 14 Einstellung Systemfunktionen ................................... 14-1

Konfigurieren Fernsteuerschnittstelle (Remote Interface Configuration) ..... 14-2

LAN Einstellungen (LAN Setting) ...................................................... 14-2

USB-Gerät Einstellungen (USB Device) ............................................. 14-7

DS1000Z Benutzerhandbuch

RIGOL

XXI

Systembezogene Einstellungen (System-related) ..................................... 14-7

Signal Ton (Sound/Beeper) ............................................................. 14-7

Sprache (Language) ....................................................................... 14-8

System Informationen (System Information) .................................... 14-8

WiederAufruf nach Einschalten (Power-on Recall) .............................. 14-8

Selbst-Kalibrierung (Self-calibration) ................................................ 14-9

Optionen Verwalten (Option Management) ..................................... 14-10

Kapitel 15 Fernsteuerung ........................................................... 15-1

Fernsteuerung über USB (Remote Control via USB) .................................. 15-2

Fernsteuerung über LAN (Remote Control via LAN) .................................. 15-6

Kapitel 16 Fehlersuche ............................................................... 16-1

Kapitel 17 Technische Daten ....................................................... 17-1

Kapitel 18 Anhang ...................................................................... 18-1

Anhang A: Zubehör und Optionen .......................................................... 18-1

Anhang B: Gewährleistung .................................................................... 18-2

Anhang C: Anmerkeungen oder Fragen? ................................................. 18-3

Stichwortverzeichnis (Index) ................................................................... 1

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-1

Kapitel 1 Kurzanleitung

Dieses Kapitel erläutert die Front-/Rückseite, die grafische Benutzeroberfläche und ebenso die integrierten Hilfe-Funktionen, sowie die Einführung für eine erste Handhabung des Geräts.

Themen in diesem Kapitel:

 Allgemeine Überprüfung  Aussehen und Abmessungen  Vorbereiten Oszilloskop für den Einsatz  Bedienfeld Übersicht  Rückseite Übersicht  Bedienfeld Übersicht Bedienelemente  Benutzeroberfläche  Verwendung des Sicherheitsschloss  Benutzen der integrierten Hilfe-Funktion

DS1000Z Benutzerhandbuch

RIGOL Kapitel 1 Kurzanleitung

1-2

Allgemeine Überprüfung

1. Überprüfen Sie die Transportverpackung auf Schäden.

Bei Beschädigungen der Transportverpackung oder des Verpackungsmaterials bewahren Sie diese solange auf, bis der Inhalt der Sendung auf Vollständigkeit geprüft und das Gerät alle elektrischen und mechanischen Überprüfungen bestanden haben.

Wenn Ihr Gerät während des Transports beschädigt wurde, wenden Sie sich bitte an den Lieferanten und den Spediteur zwecks Schadensregulierung.

RIGOL übernimmt hierfür nicht die Reparaturkosten oder die Ersatzlieferung.

2. Überprüfen Sie das Gerät.

Sollte das Gerät beschädigt sein, einen Fehler haben oder nicht einwandfrei funktionieren, wenden Sie sich bitte an ihren zuständigen Vertrieb von RIGOL.

3. Überprüfen Sie die Zubehörteile

Bitte überprüfen Sie das Zubehör an Hand des Packzettels. Wenn der Inhalt unvollständig oder beschädigt ist, wenden Sie sich bitte an ihren ihren zuständigen Vertrieb von RIGOL.

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-3

Aussehen und Abmessungen

Bild 1-1 Frontansicht Einheit: mm

DS1000Z Benutzerhandbuch

Bild 1-2 Draufsicht Einheit: mm

RIGOL Kapitel 1 Kurzanleitung

1-4

Vorbereiten Oszilloskop für den Einsatz

Einstellen der Aufstellfüße

Das DS1000Z ermöglicht dem Benutzer Aufstellfüße auszuklappen, damit das Oszilloskop betriebsmäßig aufwärts gekippt steht und somit einfacher bedient und beobachtet werden kann (siehe Bild 0-3). Für den Transport oder die Lagerung des Geräts können die Füsse wieder eingeklappt werden (siehe Bild 0-3).

Bild 1-3 Einstellen der Aufstellfüße

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-5

Anschluß Stromversorgung

Das DS1000Z kann betrieben werden an: 100 to 240V, 45Hz to 440Hz. Benutzen Sie bitte das mitgelieferte Netzkabel zum Anschluss an die Stromversorgung.

Netzsteckdose

Bild 1-4 Anschluß Stromversorgung

DS1000Z Benutzerhandbuch

RIGOL Kapitel 1 Kurzanleitung

1-6

Einschalt-Funktionstest

Verbinden Sie das Oszilloskop mit der Stromversorgung. Drücken Sie danach die Taste “Power Key” in der linken unteren Ecke des Bedienfeldes, um das Oszilloskop einzuschalten. Während des Einschaltvorgangs führt das Oszilloskop eine Reihe von Selbsttests durch. Nach Beenden der Selbsttests wird die Startseite aufgerufen und es wird die verbleibende Zeit der aktuell installierten Option (Art, Name und Version) im Pop-Up Menü angezeigt. Im Auslieferungszustand steht eine Testversion der Optionen für die Dauer von etwa 2.000 Minuten zur Verfügung.

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-7

Tastkopf anschliessen

RIGOL liefert die DS1000Z Serie mit passiven Tastköpfen aus. Detaillierte tech-

nische Informationen entnehmen Sie bitte dem entsprechenden Benutzerhandbuch der Tastköpfe. Die folgenden Tastköpfe werden für dieses Oszilloskop empfohlen.

Modell Beschreibung

RP3300 350 MHz, passive Tastköpfe (Auslieferungsstandard) RP3500A 500 MHz, passive Tastköpfe (Optional)

Anschluß Tastkopf:

1. Verbinden Sie den BNC-Stecker vom Tastkopf mit der BNC-Eingangsbuchse eines Kanals auf dem Bedienfeld.

2. Zuerst verbinden Sie die Masse-Krokodilklemme vom Tastkopf mit dem Masseanschluß des Schaltkreises und erst danach die Tastkopfspitze mit dem Meßpunkt des Schaltkreises.

DS1000Z Benutzerhandbuch

Bild 1-5 Anschluß Tastkopf

RIGOL Kapitel 1 Kurzanleitung

1-8

Tastkopf Funktionsprüfung

1. Tasten Storage  Default drücken zum Wiederherstellen der Standardeinstellungen des Oszilloskops.

2. Die Masse-Krokodilklemme Tastkopf von Kanal 1 (CH1) mit dem Masseanschluß unterhalb der Ausgangsklemme des Tastkopfkompensationssignals verbinden.

3. Die Tastkopfspitze von Kanal 1 (CH1) mit der Ausgangsklemme des Tastkopfkompensationssignals verbinden.

Ausgangsklemme Kompensationssignal Masseklemmel

Bild 1-6 Verwendung des Kompensationssignals

4. Taste AUTO drücken.

5. Beobachten Sie die Signalform auf dem Bildschirm. Unter normalen Bedingungen wird jetzt ein einwandfreies Rechtecksignal wie im Bild 1-7 angezeigt.

Bild 1-7 Rechteckspannung

6. In gleicher Weise verfahren sie, um die anderen Kanäle zu testen. Entspricht das Rechtecksignal nicht der im Bild 1-7 dargestellten Signalform, führen sie die im nächsten Abschnitt beschriebene “Tastkopfkompensation” durch.

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-9

Hinweis

WARNUNG

Um Verletzungen durch Stromschlag bei der Verwendung des Tastkopfs zu vermeiden, stellen Sie sicher, daß die Isolierung des Kabels in einwandfreiem Zustand ist und berühren sie niemals metallische Taskopfteile, wenn der Tastkopf mit höherer Spannung verbunden ist.

Das Taskopfkompensationssignal ist nur für die Tastkopfkompensationseinstellung und nicht zur Kalibrierung geeignet.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 1 Kurzanleitung

1-10

Tastkopfkompensation

Bei erstmaliger Verwendung der Tastköpfe muß eine Tastkopfkompensation durchgeführt werden, um die Tastköpfe an den jeweiligen Eingang anzupassen. Nicht oder schlecht kompensierte Tastköpfe können Meßungenauigkeiten oder Meßfehler hervorrufen. Die Tastkopfkompensation wird wie folgt durchgeführt.

1. Schritte 1, 2, 3 und 4 der “Tastkopf Funktionsprüfung” durchführen.

2. Vergleichen Sie die angezeigte Signalform mit den Darstellungen im Bild 18.

3. Verwenden Sie zur Kompensationseinstellung (Abgleichöffnung im Tastkopf)

Überkompensiert Richtig kompensiert Unterkompensiert

Bild 1-8 Tastkopfkompensation

einen nichtmetallischen Schraubendreher. Bei richtiger Kompensationseinstellung wird ein einwandfries Rechtecksignal (siehe Bild 1-8 Mitte) auf dem Bildschirm dargestellt.

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-11

Bedienfeld Übersicht

1 2

10 11 12 13 14 15 16 17

Bild 1-9 Bedienfeld Übersicht

Tabelle 1-1 Bezeichnungen Bedienfeld

3 4 5 6 7 8 9

Nr. Bezeichnung Nr. Bezeichnung

1 Menu 10 Power Key 2 LCD 11 USB HOST 3 Multi-Function Knob 12 Function Setting Menu Softkeys 4 Function Menu Keys 13 Analog Channel Input Area 5 CLEAR 14 VERTICAL 6 AUTO 15 HORIZONTAL 7 RUN/STOP 16 TRIGGER 8

SINGLE

17 Probe Compensation Signal Output

Terminal/Ground Terminal

9 Help&Print -- --

DS1000Z Benutzerhandbuch

RIGOL Kapitel 1 Kurzanleitung

1-12

Rückseite Übersicht

4 5 6 7 8

1 2 3

Bild 1-10 Rückseite Übersicht

1. Handgriff Ziehen Sie den Handgriff nach oben, um das Gerät zu transportieren. Wenn Sie den Handgriff nicht mehr benötigen, drücken Sie es nach unten.

2. LAN

Zur die Fernsteuerung das Gerät bitte an ein LAN (Netzwerk) anschliessen. Das Oszilloskop entspricht Gerätestandards LXI-C und kann schnell zu einem Prüfsystem mit anderen Geräten kombiniert werden.

3. USB Geräteschnittstelle (USB DEVICE)

Die rückseitige USB Geräteschnittstelle des DS1000Z kann mit einem PC oder einem “PictBridge Drucker” Drucker verbunden werden, um die Bildschirminhalte auszudrucken oder das Oszilloskop mittels einer PC-Software bzw. benutzerdefinierter Programmierung fernzubedienen.

4. “Trigger” / “Pass/Fail” BNC-Ausgang (Trigger Out/Pass/Fail) Trigger Out: An diesem BNC-Ausgang wird ein Trigger-Signal zur Verfügung

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-13

gestellt, daß der Signalerfassungsrate des Oszilloskops entspricht. Die gemessene Frequenz an diesem Ausgang ist gleich der Signalerfassungsrate. Pass/Fail (Gültigkeitstest): Beim Gültigkeitstest einer Signalform wird bei ungültig erfasster Signalform ein negatives Pulssignal ausgegeben. Für die weitere Verwendung/Visualisierung kann das Ausgangssignal mit anderen Kontrollsystemen verbunden werden. Bei gültig erfasster Signalform wird das Ausgangssignal positiv (3,3V CMOS-Level).

5. Signalausgänge (Signal Output)

Sind die Signalausgänge “Source1” und “Source2” aktiviert, werden die aktuell eingestellten Generatorsignale an den beiden BNC-Ausgangsbuchsen [Source1] und [Source2] ausgegeben. Die Signale können mit den Eingängen des Oszilloskops oder anderen externen Geräten verbunden werden.

6. Sicherheitsschloss Loch (Lock Hole)

Das Gerät kann mit einem Schloss (bitte selbst kaufen) an einer örtlichen Position fixiert werden.

7. Sicherung (Fuse)

Muß die Sicherung erneuert werden, benutzen Sie nur eine für das Gerät vorgeschriebene Sicherung (250V, T2A) und folgen den unten beschriebenen Schritten. a) Gerät ausschalten, Strom abschalten und Netzstecker ziehen. b) Stecken Sie einen kleinen Schraubendreher in den Schlitz unter dem Ge-

rätenetzanschluss und drücken den Sicherungshalter vorsichtig heraus.

c) Entnehmen Sie die Sicherung dem Sicherungshalter, ersetzen Sie die defek-

te Sicherung durch eine vorgeschriebene neue Sicherung und setzen Sie den Sicherunghalter wieder ein.

8. Netzanschlussdose (AC Power Socket)

Das DS1000Z kann betrieben werden an: 100 to 240V, 45Hz to 440Hz. Benutzen Sie bitte das mitgelieferte Netzkabel zum Anschluss an die Stromversorgung. Danach können Sie das Oszilloskop mit der Taste “Power Key” auf der Frontseite einschalten.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 1 Kurzanleitung

1-14

Bedienfeld Übersicht Bedienelemente

Vertikaleinstellung (VERTICAL)

CH1, CH2, CH3, CH4: Analogeinganskanäle. Die 4

Kanäle sind mit unterschiedlichen Farben markiert Die Farbzuordnungen werden sowohl für die Bildschirmdarstellung als auch für die Kennzeichnung der entsprechenden BNC-Eingangsbuchsen verwendet. Kanaltaste drücken, das entsprechende Kanal-Menü (1, 2, 3 oder 4) wird geöffnet. Kanaltaste erneut drücken, das entsprechende Kanal-Menü wird geschlossen und der Kanal deaktiviert.

MATH: Taste dücken, um das Menü mathematische Signaloperationen zu öffnen. Folgende Funktionen können gewählt werden: add, subtract, multiply, divide, FFT, A&&B, A||B, A^B, !A, intg, diff, sqrt, lg, ln, exp und abs.

REF: Taste drücken, um das Referenzsignal zu aktivieren. Es kann das aktuelle Signal mit dem Referenzsignal verglichen werden.

Source: Taste drücken, um das Einstell-Menü für die Signalgeneratoren zu öffnen. Die Signalausgänge der rückseitigen BNC-Buchsen von [Source1] und [Source2] können aktiviert und deaktiviert werden, die Ausgangssignale können editiert werden und die aktuellen Signaleinstellungen (wie Signalform, Frequenz, Amplitude, Offset und Phasenlage) werden abgebildet.

VERTICAL POSITION: Ändert die vertikale Position des aktuellen Signals. Rechtsdrehung verschiebt das Signal nach oben, Linksdrehung verschiebt das Signal nach unten. Die Vertikalverschiebung ändert gleichermaßen die entsprechende Positionsmeldung (z.B. ) in der linken unteren Bildschirmecke. Diesen Knopf drücken, um die Vertikalverschiebung sofort rückgängig zu machen.

VERTICAL SCALE: Ändert die vertikale Skalierung des aktuellen Kanal. Rechtsdrehung verkleinert die Skalierung Linksdrehung vergrößert die Skalierung. Die Sig-

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-15

nalamplitude wird größer oder kleiner und gleichermaßen ändert sich die entsprechende Skalierungsinformation (z.B. ) an der unteren Bildschirmseite. Diesen Knopf drücken, um zwischen Grob- oder Feineinstellung der vertikalen Skalierung zu wählen.

Horizontaleinstellung (HORIZONTAL)

HORIZONTAL POSITION: Ändert die horizontale Position

der aktuellen Signale. Der Triggerpunkt bewegt sich dabei relativ zur Bildschirmmitte nach links oder rechts. Die Horizontalverschiebung beeinflusst alle Kanäle und ändert gleichermaßen die Posi-

tionsmeldung (z.B. ) in der oberen rechten Bildschirmecke. Diesen Knopf drücken, um die Horizontalverschiebung

(oder verzögerte Ablenkung) sofort rückgängig zu machen.

MENU: Taste drücken, um das Horizontal Einstellmenü zu öffnen. Die verzögerte Ablenkfunktion kann ein- und ausgeschaltet und es kann zwischen verschiedenen Ablenkungsarten gewählt werden.

HORIZONTAL SCALE: Ändert die horizontale Skalierung (Zeitbasiseinstellung). Rechtsdrehung verkleinert Zeitbasiswerte und Linksdrehung vergrößert die Zeitbasiswerte. Alle Kanäle werden gedehnt oder komprimiert dargestellt und gleichermaßen wird die Zeitbasisinformation (z.B. ) an der oberen Bildschirmseite geändert. Diesen Knopf drücken, um sofort in Stellung Ablenkverzögerung zu gelangen.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 1 Kurzanleitung

1-16

Triggereinstellung (TRIGGER)

MODE: Taste drücken, um die Trigger-Modi Auto, Normal oder Single zu aktivieren. Gleichzeitig leuchtet die entsprechende Sta-

tusanzeige des aktuell einestellten Trigger-Modus.

TRIGGER LEVEL: Ändert den Triggerpegel. Rechtsdrehung erhöht den Pegel Linksdrehung verkleinert den Pegel. Die Pegeländerung bewegt die Triggerpegellinie auf und ab. Gleichermaßen ändert sich Triggerpegelinformation (z.B. ) in der linken unteren Bildschirmecke. Diesen Knopf drücken, um die Triggerpegeländerung sofort rückgängig zu machen.

MENU: Taste drücken, um das Trigger Bedienmenü zu öffnen. Dieses Oszilloskop bietet verschiedene Triggermögkichkeiten.

FORCE: Taste drücken, Triggerzwang und Abschluß Signalerfassung (im SINGLE und NORMAL Modus sinnvoll).

Lösch-Taste (CLEAR)

Taste drücken, um alle Signale auf dem Bildschirm zu löschen. Ist das Oszilloskop im “RUN” Modus, werden danach die neuen Signale angezeigt.

Run/Stop-Taste (RUN/STOP)

Taste drücken, um das Oszilloskop in den “RUN” (kontinuierliche Signalerfassung) oder den “STOP” (Signalerfassung angehalten) Zustand zu betreiben. Im “RUN” Zustand leuchtet ie Taste gelb. Im “STOP” Zustand leuchtet die Taste rot.

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-17

Single-Taste (SINGLE)

Taste drücken, um den Trigger-Modus “Single” zu aktivieren. Nach gültigem Triggersignal erfasst das Oszilloskop ein einzelnes Signal und hält an. Taste FORCE drücken, um die Signalerfassung des aktuellen Signals sofort abzuschließen, egal, ob das Oszilloskop ein Triggersignal erkennt oder nicht. Dies ist sinnvoll im „SINGLE“ Triggermodus (Einzelfolgeerfassung) und im Triggermodus „NORMAL“ (im Auto-Triggermodus erzwingt das Oszilloskop die Triggerbedingung automatisch und periodisch, wenn kein Trigger erkannt wird).

Auto-Taste (AUTO)

Taste drücken, um den Auto-Einstell-Modus zu aktivieren. Das Oszilloskop wird automatisch so eingestellt, daß eine verwertbare Anzeige des Eingangssignals erfolgt. Das Oszilloskop wird in Abhängigkeit vom Eingangssignal automatisch die vertikale Skalierung, horizontale Zeitbasis und Trigger-Modus einstellen, um eine optimale Signaldarstellung zu realisieren. Beachten Sie, dass im Auto-Einstell-Modus die Frequenz des Eingangssignals nicht kleiner als 50 Hz, das Tastverhältnis größer als 1% und die Amplitude mindestens 20 mVpp (mVss) sein muß. Bei Grenzwertverletzung der o.a. Bedingungen wird ggf. das Eingangssignal nicht erkannt und die Schnellübersicht der Messwerte nicht angezeigt.

Multifunktions-Knopf (Knob)

Einstellen Bildschirmhelligkeit:

Ist keine Betriebsart angewählt, kann mit diesem Knopf die Helligkeit des angeziegten Signals verändert werden. Der Einstellbereich beträgt 0% bis 100%. Rechtsdrehung erhöht die Signalhelligkeit und Linksdrehung

DS1000Z Benutzerhandbuch

verringert die Signalhelligkeit. Diese Taste drücken, um die Signalhelligkeit auf 50% einzustellen. Weitere

RIGOL Kapitel 1 Kurzanleitung

1-18

Möglichkeit: Tasten Display  Intensity drücken und mit dem Knopf die Signalhelligkeit einstellen.

Multifunktions-Knopf (Multifunction Knob) (Hintergundbeleuchtung an wenn aktiv):

In den Betriebsarten des Menüsystems (siehe Tasten “MENU”), entsprechende Softkeytaste für einen Menüpunkt drücken und mit dem Multifunktions-Knopf das gewünschte Untermenü wählen. Dann den Multifunktions-Knopf drücken, um das momentane Untermenü zu öffnen. Der Multifunktionsknopf wird auch zum Ändern von Parametern und zur Eingabe von Filenamen benutzt. Außerdem nur beim DS1000Z-S Oszilloskop: Bei geöffneter Bedienoberfläche “Source” (Signalgenerator) eine gewünschte Softkey-Taste betätigen und danach den Multifunktions-Knopf drücken. Die numerische Tastatur erscheint auf dem Bildschirm und nun die gewünschten Werte sowie Einheiten der Parameter mit dem Multifunktions-Knopf direkt eingeben.

Measure: Taste drücken, um das Einstellmenü Messen (Erfassen Signaldaten) zu öffnen. Es können alle Meßwertgrößen, Meßwerteinheiten, Statistikfunktionen usw. eingestellt werden.

Taste MENU (an der linken oberen Ecke des Bildschirms) drücken, um das Meßwertmenü von 24 Signalparametern zu wählen. Danach die entsprechende Softkey-Taste drücken, um sofort mit nur einem Tastendruck eine Meßwerterfassung zu starten. Das Meßwertergebnis wird an der unteren Bildschirmseite anzeigt.

Acquire: Taste drücken, um das Abtasteinstellmenü (Erfassungsmenü) zu öffnen. Danach den Erfassungsmodus, Sin(x)/x und Speichertiefe (Erfassungslänge) einstellen.

Storage: Taste drücken, um das Speichermenü zu öffnen. Es können folgende File-Typen gespeichert werden: Picture (Bilder), Trace, Waves (Signalformen), Setups (Konfigurationen), CSV-Dateien und Param (Parameter). Interne und externe Speicher sowie Festplattenverwaltung werden ebenfalls unterstützt.

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-19

Cursor: Taste drücken, um das Cursor-Meßwerterfassungsmenü zu öffnen. Das Oszilloskop stellt drei Cursor-Modi zur Verfügung: Manual, Track und Auto.

Display: Taste drücken, um das Bildschirmeinstellmenü zu öffnen. Es können Type/Anzeigeart (Vector/Interpolation oder Dots/Punkte), Persis.Time/Nachleuchtzeit, Intensity/Signalhelligkeit, Grid/Rasterart, Brightness/Rasterhelligkeit und Menüeinblendzeit (Menu Display Tme) eingestellt werden.

Utility: Taste drücken, um das Systemfunktionsmenü zu öffnen. Es können die systemrelevanten Funktionen oder Parameter, wie IO-Setting (Einstellungen Schnittstelle), Beeper (Signalton) und Language (Sprache) eingestellt werden. Außerdem werden einige erweiterte Funktionen (wie Pass / Fail-Test, Record/Signalaufzeichnung) ebenfalls unterstützt. Weitere Funktionen werden in den entsprechenden Kapiteln erläutert.

Taste Drucken (Print)

Taste drücken, um den Bildschirminhalt auf ein USB-Speichergerät im Format “.png” zu sichern. Ist die aktuelle Speicherart das Bildformat, wird der Bildschirminhalt als Bildformat (BMP8, BMP24, PNG and TIFF) auf dem USB-Speichergerät abgelegt.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 1 Kurzanleitung

1-20

Benutzeroberfläche

Das DS1000Z besitzt einen 7.0 inches, WVGA (800*480) 160,000 Farben TFT LCD-Bildschirm.

2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20

Bild 11 Benutzeroberfläche

1. Auto Meßparameter

Es werden 12 horizontale (Horizontal/Zeitmessungen) und 12 vertikale (Vertical/ Spannungsmessungen) Meßparameter zur Verfügung gestellt. Softkey-Tasten an der linken Bildschirmseite drücken, um den entsprechenden Meßparameter zu aktivieren. Taste MENU drücken, um zwischen den horizontalen (Horizontal/ Zeitmessungen) und vertikalen (Vertical/Spannungsmessungen) Meßparametern zu wechseln.

2. Kanal- und Signalmarkierungen

Die Kanäle sind mit unterschiedlichen Farben markiert. Die Farben der Signaldarstellungen auf dem Bildschirm entsprechen den Farben der Kanalmarkierungen.

3. Statusanzeige

Die Anzeige beinhaltet folgende Zustände: RUN (Erfassen), STOP (Erfassung gestoppt), T’D (getriggert), WAIT (wartet auf Triggersignal) und AUTO

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-21

(Autoerfassung).

4. Horizontale Zeitablenkung

 Zeit pro Rastereinheit auf der Horizontalachse auf dem Bildschirm.  Knopf HORIZONTAL SCALE ändert diesen Parameter. Der

Einstellbereich beträgt 5 ns bis 50 s.

5. Abtastrate/Speichertiefe (Sample Rate/Memory Depth)

 Anzeige aktuelle Erfassungsrate und Speichertiefe (Erfassungslänge).  Knopf HORIZONTAL SCALE ändert diese Parameter.

6. Signalspeicher

Schematische Darstellung der Position des aktuellen Bildschirmsignals im Signalspeicher.

Signal auf dem

Bildschirm

7. Trigger Positionsanzeige

Anzeige der Bildschirm- und der Signalspeichertriggerposition.

8. Horizontale Signalposition

Knopf HORIZONTAL POSITION ändert diesen Parameter. Diesen Knopf drücken, um die Horizontalverschiebung (oder verzögerte Ablenkung) sofort rückgängig zu machen.

9. Triggerart (Trigger Type)

Anzeige der aktuellen Triggerart und Triggerbedingung. Es werden unterschiedliche Symbole für die Triggerarten/Triggerbedingungen angezeigt.

Z.B.: bedeutet Flankentriggerung/Anstiegsflanke.

10. Triggerquelle (Trigger Source)

Anzeige der aktuellen Triggerquelle (z.B. CH1-CH4 oder AC Line). Es werden unterschiedliche Symbole für die die Triggerquellen angezeigt, ebenso ändert sich entsprechend die Farbe des Triggerparameterbereichs. Z.B: bedeutet, daß Kanal 1/CH1 Triggerquelle ist.

11. Triggerpegel (Trigger Level)

 rechts auf dem Bildschirm wird das Triggerpegelsymbol und in der

oberen rechten Bildschirmecke wird der Triggerpegelwert angezeigt.

 Wird der Triggerpegel mit dem Knopf TRIGGER LEVEL verändert, än-

dert sich der Triggerpegelwert und das Triggerpegelsymbol bewegt sich auf und abwärts.

Beachte:

Bei den Triggerarten “Slope Trigger”, “Runt Trigger” und “Window Trigger”, werden zwei Triggerlevelsymbole angezeigt ( und ).

DS1000Z Benutzerhandbuch

RIGOL Kapitel 1 Kurzanleitung

1-22

12. Kanal 1 Vertikalskalierung (CH1 Vertical Scale)

 Anzeige Spannungswert pro Vertikalskalenteil Kanal 1 (CH1).  Knopf VERTICAL SCALE ändert diesen Parameter.  Folgende Symbole werden entsprechend der aktuellen Kanaleinstellung an-

gezeigt: Eingangskopplung/”Channel Coupling” (z.B. für DC und für Bandbreitenbegrenzung).

13. Kanal 2 Vertikalskalierung (CH2 Vertical Scale)

 Anzeige Spannungswert pro Vertikalskalenteil Kanal 2 (CH2).  Knopf VERTICAL SCALE ändert diesen Parameter.  Folgende Symbole werden entsprechend der aktuellen Kanaleinstellung an-

gezeigt: Eingangskopplung/”Channel Coupling” (z.B. für DC und für Bandbreitenbegrenzung).

14. Kanal 3 Vertikalskalierung (CH3 Vertical Scale)

 Anzeige Spannungswert pro Vertikalskalenteil Kanal 3 (CH3).  Knopf VERTICAL SCALE ändert diesen Parameter.  Folgende Symbole werden entsprechend der aktuellen Kanaleinstellung an-

gezeigt: Eingangskopplung/”Channel Coupling” (z.B. für DC und für Bandbreitenbegrenzung).

15. Kanal 4 Vertikalskalierung (CH4 Vertical Scale)

 Anzeige Spannungswert pro Vertikalskalenteil Kanal 4 (CH4).  Knopf VERTICAL SCALE ändert diesen Parameter.  Folgende Symbole werden entsprechend der aktuellen Kanaleinstellung an-

gezeigt: Eingangskopplung/”Channel Coupling” (z.B. für DC und für Bandbreitenbegrenzung).

16. Hinweisfenster (Message Box)

Anzeige von Aufforderungs-/Hinweismeldungen.

17. Signalquelle/Generator 1 (Source1 Waveform)

 Anzeige der aktuellen Signalform der Signalquelle/Generator 1.  Bei aktivierter Modulation wird im unteren Teil des Source1

Waveform Symbols angezeigt.

 Bei aktivierter Nennausgangsimpedanz 50 Ω wird im unteren Teil des

Source1 Waveform Symbols angezeigt.

 Gilt nur für die Oszilloskope DS1104Z-S und DS1074Z-S.

18. Signalquelle/Generator 2 (Source2 Waveform)

 Anzeige der aktuellen Signalform der Signalquelle/Generator 2.  Bei aktivierter Modulation wird im unteren Teil des Source2

Waveform Symbols angezeigt.

 Bei aktivierter Nennausgangsimpedanz 50 Ω wird im unteren Teil des

Source2 Waveform Symbols angezeigt.

 Gilt nur für die Oszilloskope DS1104Z-S und DS1074Z-S.

19. Informationanezige (Notification Area)

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-23

Die Punktanzahl entspricht der Seitenanzahl des aktuellen Menüs

Anzeige Systemzeit, Signaltonsymbol (Sound Icon) und USB-Disk-Symbol (USB Disk Icon).  Signaltonsymbol: Bei aktiviertem Signalton wird angezeigt. Tasten

Utility  Sound drücken, um den Signalton zu aktivieren oder zu deaktivieren.

 USB-Disk-Symbol: USB-Speichergerät erkannt, es wird angezeigt.

20. Bedienmenü Softkeys (Operation MENU)

Eine Softkey-Taste drücken, um das entsprechende Menü zu öffnen. Folgende Symbole können im Menü angezeigt werden:

Bedeutet: Multifunktionsknopf kann für die Anwahl der Parameterelemente benutzt werden. Bei gültiger Parameteranwahl ist die Hintergrundbeleuchtung vom Multifunktionsknopf eingeschaltet. Bedeutet: Parameter können mit dem Multifunktionsknopf eingestellt und anschließendem Drücken von übernommen werden. Bedeutet: Multifunktionsknopf drücken, um die mit der numerischen Tastatur (Pop-Up Menü) eingegebenen Parameterwerte zu übernehmen. Bei gültiger Parametereingabe ist die Hintergrundbeleuchtung vom Multifunktionsknopf eingeschaltet. Bedeutet: Das aktuelle Menü hat mehrere Auswahlmöglichkeiten. Bedeutet: Das aktuelle Menü hat ein Untermenü. Diese Taste drücken, um zum vorherigen Menü zurückzukehren.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 1 Kurzanleitung

1-24

Verwendung des Sicherheitsschloss

Benutzen Sie das Sicherheitschloss (Optional), um das Oszilloskop an einer festen Position zu fixieren. Bringen Sie das Schloss (Kensington) in eine Richtung mit dem Schlossloch, stecken Sie es senkrecht in das Schlossloch, zum Abschliessen drehen Sie den Schlüssel im Uhrzeigersinn und ziehen den Schlüsse ab.

Loch Sicherheitsschloss

Bild 1-12 Loch für Sicherheitsschloss

Beachte:

Stecken Sie bitte keine anderen Gegenstände in das Sicherheitsschlossloch, um eine Gerätebeschädigung zu vermeiden.

DS1000Z Benutzerhandbuch

Kapitel 1 Kurzanleitung RIGOL

1-25

Benutzen der integrierten Hilfe-Funktion

Die integrierte Hilfe-Funktion stellt kontextbezogene Hilfetexte für alle Bedienfeld- und Menütasten zur Verfügung. Taste Help drücken, um Hilfeoberfläche zu öffnen und zum Schliessen nochmals drücken. Die Hilfeoberfläche besteht im Wesentlichen aus zwei Teilen. Links sind die Hilfe-Optionen aufgeführt. Rechts befindet sich der Hilfebereich.

Hilfe-Optionen Hilfebereich

Bild 1-13 Hilfstexte

Standard-Modus (Button-Modus):. In diesem Modus eine Bedienfeldtaste drücken (ausser: Taste “Power Key“ , Mul- tifunktionsknopf und Tasten “Menüseite Vor/Zurück”/“ Menu Page Up/Down Key” / ), um die entsprechende Hilfeinformation im Hilfebereich anzuzeigen.

Index-Modus:

Dieser Modus ist für die 1000-Serie nicht aktiviert.

DS1000Z Benutzerhandbuch

Kapitel 2 Bedienung Vertikalsystem RIGOL

2-1

Kapitel 2 Bedienung Vertikalsystem

Themen in diesem Kapitel:

 Eingangskanal aktivieren  Eingangskopplung  Bandbreitenbegrenzung  Tastkopfabschwächung  Signalinvertierung  Vertikalskalierung  Vertikal Dehnung  Amplituden Einheit  Kanalmarkierungen

DS1000Z Benutzerhandbuch

RIGOL Kapitel 2 Bedienung Vertikalsystem

2-2

Eingangskanal aktivieren

Das DS1000Z besitzt 4 Eingangskanäle (CH1-CH4), die unabhängig von einander eingestellt werden können. Da die Art und Weise der Einstellungen für alle 4 Kanäle gleich ist, wird in diesem Kapitel Kanal 1 (CH1) als Beispiel für die Vertikaleinstellungen genommen.

Schließen Sie ein Signal am Kanal 1 (CH1) an und drücken Taste CH1 im Bedienfeld „VERTICAL“, um Kanal 1 (CH1) zu aktivieren.

Bildschirmanzeige:

Das Kanaleinstellmenü wird auf der rechten Bildschirmseite und das Kanalsymbol auf der unteren Bildschirmseite hervorgehoben angezeigt (siehe Bild unten). Die Informationen im Kanalsymbol entsprechen den aktuellen Kanaleinstellungen.

Nachdem der Kanal aktiviert ist, Paramertereinstellungen in Abhängigkeit von der Eingangssignalform einstellen (wie z.B. Vertikalskalierung, Horizontale Zeitbasis und Triggerart), um eine optimale Signaldarstellung und Signalmessung zu erreichen.

DS1000Z Benutzerhandbuch

Kapitel 2 Bedienung Vertikalsystem RIGOL

2-3

Eingangskopplung

Optimale Eingangskopplung wählen, um unerwünschte Signalanteile zu unterdrücken. Z.B. gilt für ein Eingsrechtecksignal mit DC-Offset.

 Eingangskopplung “DC”: Die DC- und AC-Anteile des Signals werden dargestellt.  Eingangskopplung “AC”: Die DC-Anteile des Signals werden unterdrückt.  Eingangskopplung “GND”: Die DC- und AC-Anteile des Signals werden unter-

drückt.

Tasten CH1  Coupling drücken, mit die Kopplungsart wählen (Standard ist DC) und durch drücken übernehmen. Die aktuelle Kopplungsart wird im Kanalsymbol auf der unteren Bildschirmseite hervorgehoben angezeigt. Die Kopplungsart kann auch durch mehrmaliges Drücken der Taste Coupling gewählt werden. Anschliessend durch Drücken von die Kopplungsart übernehmen. Eine Übernahme der gewählten Kopplungsart ist auch durch Drücken der Taste CLEAR möglich. Sinnvolle Tastenkombinationen sind zum Teil auch für weitere Parametrierungen und Einstellungen möglich. Im Weiteren werden jedoch die Hauptbedienfunktionen beschrieben.

Bandbreitenbegrenzung

Bandbreitenbegrenzung einschalten, um das Anzeigerauschen (Störrauschen) zu reduzieren. Z.B. gilt für ein Eingangspulssignal mit Hochfrequenzanteilen.  Bandbreitenbegrenzung “OFF”/”Aus”: Die Hochfrequenzanteile des Eingangs-

signals werden erfasst und dargestellt.

 Bandbreitenbegrenzung “20M”/”Ein”: Die Eingangsbandbreite beträgt 20MHz

und Hochfrequenzanteile größer 20MHz werden reduziert.

Tasten CH1  BW Limit drücken, um die Bandbreitenbegrenzung zu aktivieren, durch erneutes Drücken wird die Bandbreitenbegrenzung deaktiviert (Standard “OFF”/”Aus”). Die aktivierte Bandbreitenbegrenzung wird im Kanalsymbol auf der unteren Bildschirmseite mit dem Buchstaben “B” hervorgehoben angezeigt.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 2 Bedienung Vertikalsystem

2-4

0.01X

1:100

Tastkopfabschwächung

Die Tastkopfabschächung (Dämpfungsfaktor) wird manuell eingestellt. Die verfügbaren Tastkopfdämpfungsfaktoren sind in der folgenden Tabelle aufgeführt.

Tabelle 2-1 Tastkopfdämpfungsfaktor

Menü “Probe” Dämpfungsfaktoren

0.02X

0.05X

0.1X

0.2X

0.5X 1X 2X 5X

10X 20X

50X 100X 200X 500X

1000X

1:50 1:20 1:10

1:5 1:2 1:1 2:1

5:1 10:1 20:1 50:1

100:1 200:1 500:1

1000:1

DS1000Z Benutzerhandbuch

Kapitel 2 Bedienung Vertikalsystem RIGOL

2-5

Signalinvertierung

Bei aktivierter Signalinvertierung, wird das Signal um 180 Grad in Bezug zur Referenz (Ground) gedreht, ansonsten wir es normal dargestellt. Tasten CH1  Invert drücken, um die Signalinvertierung zu aktivieren oder zu deaktivieren.

Vertikalskalierung

Die Vertikalskalierung kann im Modus “Coarse”/”Grob” oder “Fine”/“Fein“ geändert werden.

Tasten CH1  Volts/Div drücken, um den gewünschten Modus zu wählen. Knopf VERTICAL SCALE drehen, um die Vertikalskalierung einzustellen. Rechtsdrehung verkleinert die Skalenwerte (Vertikalverstärkung wird größer) und Linksdrehung vergrößert die Skalenwerte (Vertikalverstärkung wird kleiner).

Der aktuelle Skalierungsfaktor wird im Kanalsymbol auf der unteren Bildschirmseite

hervorgehoben angezeigt (wie z.B. ). Der vertikale Einstellbbereich ist

abhängig vom aktuell eingestellten Tastkopfdämfungsfaktor. Standardmäßig ist die Tastkopfdämpfung 1X und der vertikale Einstellbereich beträgt dann 1 mV/div bis 10 V/div.

 Grobeinstellung “Coarse”: Schrittfolge (Sequenz) der Vertikalskalierungsän-

derung 1-2-5 und zwar z.B. 1 mV/div, 2 mV/div, 5 mV/div oder 10 mV/div, 20 mV/div, 50 mV/div, etc.

 Feineinstellung “Fine”: Schmalere Schrittfolge zwischen denen der Grobeinstel-

lung, zur Erhöhung der Vertikalauflösungseinstellung. Es kann eine optimale vertikale Bildschirmdarstellung mit mehr Signaldetails erreicht werden.

Beachte:

Knopf VERTICAL SCALE drücken, um sofort zwischen Modi “Coarse”/”Grob” und “Fine”/”Fein” zu wechseln.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 2 Bedienung Vertikalsystem

2-6

Vertikal Dehnung

Bei Verwendung des Knopfes VERTICAL SCALE , um die Vertikalskalierung (Verstärkung Analogkanal) zu ändern, kann zwischen zwei Referenzpunkten für die vertikale Signalstauchung bzw. Signaldehnung gewählt werden, und zwar „Center“/“Bildschirmmitte“ oder „Ground“/“Signalmasse“.

Tasten Utility  System  VerticalExp drücken, um “Center”/”Bildschirmmitte” oder “Ground”/”Signalmasse” zu wählen (Standardeinstellung ist “Ground”).  “Center”: Bei Änderung der Vertikalskalierung erfolgt eine vertikale Signalstau-

chung oder Signaldehnung um die Bildschirmmitte.

 “Ground”: Bei Änderung der Vertikalskalierung erfolgt eine vertikale Signalstau-

chung oder Signaldehnung über der Signalmasse, d.h. von der Signalmasse aus wird das Signals größer oder kleiner.

Amplituden Einheit

Einstellen der Amplituden Einheit des aktuellen Kanals. Mögliche Einheiten sind: W, A, V und U (Einheitenlos, „Ersatzeinheit“). Die aktuelle Amplituden Einheit wird im Kanalsymbol auf der unteren Bildschirmseite hervorgehoben angezeigt.

Tasten CH1  Unit drücken, um die gewünschte Einheit zu wählen (Standard ist V).

DS1000Z Benutzerhandbuch

Kapitel 2 Bedienung Vertikalsystem RIGOL

2-7

Kanalmarkierungen

Zur besseren Unterscheidung der Kanäle kann eine weitere Markierung pro Kanal hinzugefügt werden. Tasten CH1 Label drücken, um das Kanalmarkierungsmenü (Label) zu öffnen, die Taste Template (Vorlagen) drücken und aus den Vorlagen einen Vorschlag wie z.B. ) auswählen. Ebenso kann eine Markierung manuell editiert oder einen Vorschlag modifiziert werden. Die Markierung dürfen max. 4 Zeichen lang sein.

Beachte:

Es kann nur in englischer Sprache editiert und geändert werden.

Taste Display drücken, um die Kanalmarkierung zu aktivieren oder zu deaktivieren (Standard ist CH1).

Taste Label Edit drücken, um das Editiermenü Kanalmarkierung zu öffnen (siehe folgendes Bild).

Eingabefeld Tastatur Umschaltung Groß-/Kleinschreibung

Z.B. Editieren der Kanalmarkierung: “ ”.

Taste Keyboard drücken, um das Tastaturfeld (“Keyboard”) zu wählen. “Aa” mit dem Multifunktionsknopf wählen und drücken, um Großschreibung zu wählen ( “aA”). “C” mit dem Multifunktionsknopf wählen und drücken, um den Buchstaben zu übernehmen. In gleicher Weise für “hn1” verfahren.

Taste OK drücken, um die Eingabeänderung zu übernehmen. Es wird nun die Kanalmarkierung am rechten Bildschirmrand dargestellt.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 2 Bedienung Vertikalsystem

2-8

Zum Ändern der oder Löschen der Zeichen im Eingabefeld mit dem Multifunktionsknopf das gewünschte Zeichen wählen, Taste Delete drücken, um es zu löschen. Ggf., wie Oben beschrieben, ein neues Zeichen einfügen oder anhängen.

DS1000Z Benutzerhandbuch

Kapitel 3 Bedienung Horizontalsystem RIGOL

3-1

Kapitel 3 Bedienung Horizontalsystem

Themen in diesem Kapitel:

 Verzögerte Horizontalablenkung  Zeitbasis Modus/Betriebsarten

DS1000Z Benutzerhandbuch

RIGOL Kapitel 3 Bedienung Horizontalsystem

3-2

Verzögerte Horizontalablenkung

Die verzögerte Horizontalablenkung für eine horizontale Verbreiterung des erfassten Signals verwendet werden, um mehr Signaldetails darzustellen.

Taste MENU im Bedienfeld “HORIZONTAL” und Softkey-Taste Delayed drücken, um die verzögerte Horizontalablenkung zu aktivieren oder zu deaktivieren.

Beachte:

Damit die verzögerte Horizontalablenkung aktiviert werden kann, muß die Hauptzeitbasis (Modus “YT”) eingestellt sein.

DS1000Z Benutzerhandbuch

Kapitel 3 Bedienung Horizontalsystem RIGOL

3-3

Hinweis

Im Modus verzögerte Horizontalablenkung wird der Bildschirm in zwei Bereiche aufgeteilt (siehe folgendes Bild).

Signalanteil vor Verbreiterung

Hauptzeit-

basis

Verzögerte Zeitbasis

Signalanteil nach Verbreiterung

Signal vor Verbreiterung:

Der Signalteil zwischen den farbigen (blauen) transparenten Bereichen im oberen Bildschirmbereich ist der Signalanteil vor Verbreiterung. Dieser Bereich mit dem Knopf HORIZONTAL POSITION nach Rechts oder nach Links verschoben wer- den und kannn mit dem Knopf HORIZONTAL SCALE vergrößert oder verklei- nert werden.

Signal nach nach Verbreiterung:

Der Signalteil im unteren Bildschirmbereich ist der Signalanteil nach Verbreiterung.

Beachte:

Im Vergleich mit der Hauptzeitbasis hat die verzögerte Horizontalablenkung die Signalauflösung erhöht (siehe Bild Oben). Der Zeitwert der verzögerten Zeitbasis muss kleiner oder gleich der Hauptzeitbasis sein (Achtung Grenzwertverletzung).

Knopf HORIZONTAL SCALE drücken, um sofort die verzögerte Horizontalablenkung zu aktivieren oder zu deaktivieren.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 3 Bedienung Horizontalsystem

3-4

zentrieren

Zeitbasis Modus/Betriebsarten

Taste MENU im Bedienfeld “HORIZONTAL” und Softkey-Taste Time Base drücken, um das Time Base Menü zu öffnen (Standrad ist YT).

YT Modus

Im YT Modus wird die Hauptzeitbasis benutzt. In diesem Modus stellt die Y-Achse die Amplitude (Y, in der Regel Spannung) und die X-Achse die Zeit (T) dar.

Beachte:

Damit die verzögerte Horizontalablenkung (“Verzögerte Horizontalablenkung”) aktiviert werden kann, muß die Hauptzeitbasis (Modus “YT”) aktiviert sein.

XY Modus

Im XY Modus wird die Amplituden-Zeit-Darstellung (in der Regel Spannung/Zeit) in eine Amplituden-Amplituden-Darstellung (in der Regel Spannung/Spannung) umgeschaltet. Die Phasenabweichung zwischen den zwei Signalen mit der gleichen Frequenz kann einfach über Lissajous-Verfahren gemessen werden. Das folgende Bild zeigt die prinzipielle Messung der Phasenabweichung beider Signale mittels Lissajous-Figuren.

Signal horizontal

II I

III IV

DS1000Z Benutzerhandbuch

Kapitel 3 Bedienung Horizontalsystem RIGOL

3-5

Entsprechend der Beziehung sinθθθθ=A/B or C/D (θ ist die Phasenabweichung zwischen beiden Kanälen und für A, B, C und D gilt definitionsgemäß die obige Abbildung) erhält man die Phasenabweichung, d.h. der Phasenwinkel beträgt:

θθθθ=±±±±arcsin (A/B) or ±±±±arcsin (C/D)

Liegt die Hauptachse der Ellipse in den Quadranten I und III gelten die Winkelbeziehungen der Quadranten I und IV mit entsprehcnen Vorzeichen (nämlich 0 bis π/2 oder 3π/2 bis 2π). Liegt die Hauptachse der Ellipse in den Quadranten II und IV gelten die Winkelbezie- hungen der Quadranten II und III mit entsprehcnen Vorzeichen nämlich π/2 bis π oder π bis 3π/2). Es gelten die trigonomerischen Quadrantenbeziehungen am Einheitrskreis.

Die XY Betriebsart kann z.B. für Messungen von Phasenänderungen wenn das Testsignal durch ein Netzwerk geschickt wird. Dazu werden die Eingänge des Oszilloskops jeweils an den Netzwerkeingang und den Netzwerkausgang angeschlossen.

Anwendungsbeispiel:

Messung der Phasenabweichung zweier Eingangssignale.

Methode 1: Lissajous-Verfahren

1. An Kanal 1 (CH1) ein Sinussignal anschliessen und an Kanal 2 (CH2) ein Sinus-

signal gleicher Frequenz und Amplitiude jedoch mit 90° Phasenabweichung anschliessen.

2. Taste AUTO drücken und Vertikalposition beider Kanäle zentrieren (0).

3. Softkey Taste X-Y drücken, um Eingangskanalpaarung “CH1-CH2” zu wählen. Horizontal SCALE Knopf drehen, Abtastrate einstellen, um eine optimale

Lissajous-Figur zur besseren Messung und Bildschirmdarstellung zu erhalten.

4. Ggf. Knopf VERTICAL POSITION drehen, um Kanal 1 (CH1) und Kanal 2 (CH2) für einen bessere Bildschirmdarstellung einzustellen. Nun wird ein Kreis wie im folgenden Bild angezeigt.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 3 Bedienung Horizontalsystem

3-6

5. Wie in der obigen Figur gezeigt, sind die Abstände der Kreuzngspunkte der Ach-

sen und der Kreisradius ewta gleich groß. Somit entspricht die Phasenabweichung dem Winkel θθθθ=±±±±arcsin1=90°.

Beachte:  Im YT Modus kann jede Erfassungrate (Sample Rate) eingestellt werden (inner-

halb der technischen Spezifikation). Im XY Modus beträgt die max. Erfassungrate 500 MSa/s. Eine vorischtige Reduzierung der Erfassungsrate kann die Bildschirmdarstellung der Lissajous-Figuren verbessern.

 Im XY Modus wird die “Verzögerte Horizontalablenkung” automatisch

deaktiviert.

 Softkey Taste X-Y drücken, um die folgenden Eingangskanalpaarungen zu wäh-

len: “CH1-CH2, CH1-CH3, CH1-CH4, CH2-CH3, CH2-CH4, CH3-CH4”. Die entsprechenden Kanäle werden automatisch aktiviert und die restlichen Kanäle deaktiviert. Die X Achse zeichnet die Signalspannung des ersten Kanals der Kanalpaarung und die Y Achse zeichnet die Signalspsannung des zweiten Kanals der Kanalpaarung auf.

 Im XY Modus sind folgende Funktionen nicht verfügbar:

Auto Messung (Auto measure), Cursor Messung (cursor measure), Mathematik Funktionen (math operation), Referenz Signal (reference waveform), Verzögerte Horizontalablenkung (delayed sweep), Vektor Darstellung (vector display), HORIZONTAL POSITION, Triggersteuerung (trigger control), Speichertiefe (memory depth), Erfassungs Modus (acquisition mode), Pass/Fail Testfunkton (Pass/Fail Test) und Signalaufzeichnung (waveform record).

DS1000Z Benutzerhandbuch

Kapitel 3 Bedienung Horizontalsystem RIGOL

3-7

Methode 2: Direktmessung Phasnabweichung mittels Schnelltasten

Details bitte dem Kapitel “Messungen durchführen” in “Delay and Phase” unter “Phase A→B ” und “Phase A→B ” auf Seite 6-23.

Roll Modus

Im Roll Modus (Scan Modus) wird das Signal von Rechts nach Links verschoben, ähnlich wie in Krankenhäusern auf dem Vitalmonitor für die Herzschlaganzeige oder auf Papierschreibern früherer Zeiten. Die Aktualisierung der Signale erfolgt von Links nach Rechts auf dem Bildschirm. Der Roll Modus wird zur kontinuierlichen Überwachung von langsamen Signalen benutzt. In diesem Modus sind die Horizontalpositionierung und Triggersteuerung deaktiviert. Der Einstellbereich der Horizontalskaleneinteilung beträgt 200 ms bis 50 s.

Beachte:

Im Roll Modus sind die “Verzögerte Horizontalablenkung” und die “Bedienung

Triggersystem” nicht Verfügbar.

Langsame Zeitablenkung (Slow Sweep)

Die langsame horizontale Zeitablenkung ist ähnlich dem Roll Modus. Wird die horizontale Zeitabsis (Zeitablenkung) auf 200 ms/div oder langsamer eingestellt, schaltet das Oszilloskop in den “Slow Sweep” Modus um. D.h. zuerst werden die Signaldaten links vom Triggerpunkt erfasst und auf dein Triggerereignis gewartet. Nach gültigem Triggerereignis wird das Signal rechts vom Triggerpunkt erfasst und somit vervollständigt. Im „Slow Sweep“ Modus (Erfassung niedrigfrequenter Signale) wird die Eingangskopplung (Eingangskopplung ) DC empfohlen.

DS1000Z Benutzerhandbuch

Kapitel 4 Bedienung Abtastsystem RIGOL

4-1

Kapitel 4 Bedienung Abtastsystem

Themen in diesem Kapitel:

 Erfassungs Modi (Acquisition Mode)  Abtastrate (Sample Rate)  Speichertiefe (Memory Depth)

DS1000Z Benutzerhandbuch

RIGOL Kapitel 4 Bedienung Abtastsystem

4-2

Erfassungs Modi (A

Der Erfassungs Modus legt fest, wie die Signalpunkte aus den Abtastpunkten erzeugt werden. Ein Signalpunkt kann beispielsweise aus mehreren Abtastpunkten bestehen. Das Abtastintervall und das Signalintervall können, müssen aber nicht gleich sein. Auch kann ein Signalpunkt aus mehreren sequenziell erfassten Abtastpunkten bestehen. Daraus ergeben sich mehrere verschiedene „Erfassungs Modi“.

Tasten Acquire  Mode drücken, mit dem Multifunktionsknopf Erfassungsart wählen (Standard ist Normal), dann Multifunktionsknopf drücken, um die Erfassungsart zu übernehmen. Die Erfassungart kann auch durch mehrfaches Drücken der Softkey Taste Mode gewählt/gewechselt werden.

cquisition Mode)

Normal (Normal)

Im Erfassungsmodus „Normal“ tastet das Oszilloskop das Signal in gleich großen Intervallen ab, um das Signal auf dem Bildschirm wiederzugeben. Im Erfassungsmodus „Normal“ werden analoge Signale überwiegend präzise dargestellt (Ein Abtastpunkt pro Signalpunkt).

Mittelwert (Average)

Im Erfassungsmodus „Mittelwert“ speichert das Oszilloskop pro Signalintervall einen Abtastpunkt (wie beim Modus “Normal”). Die Signalpunkte aus aufeinander folgenden Erfassungen werden anschließend gemittelt und das endgültige Signal daraus erzeugt. Im Erfassungsmodus „Mittelwert“ wird das Störrauschen (unkorreliertes Rauschen) reduziert ohne dabei die Bandbreite zu reduzieren und die vertikale Auflösung verbessert. Dies setzt jedoch ein sich wiederholendes Signal voraus. Je höher die Anzahl der Erfassungen für die Mittelwertbildung, je geringer der Rauschanteil, je größer die Vertikalauflösung und umso langsamer wird die Bildschirmdarstellung aktualisiert.

DS1000Z Benutzerhandbuch

Kapitel 4 Bedienung Abtastsystem RIGOL

4-3

Die Anzahl der Erfassungen für die Mittelwertbildung beträgt 2 bis 1024 (Standard ist

2). Modus „Mittelwert“ (Average) wählen, Softkey Taste Averages drücken und mit

dem Multifunktionsknopf die Anzahl der Erfassungen für die Mittelwertbildung in 2er Potenzschritten (2, 4, 8, 16, 32 ….. 1024) wählen.

Signal vor Mittelwertbildung:

Signal nach Mittelwertbildung (Erfassungsanzahl):

DS1000Z Benutzerhandbuch

RIGOL Kapitel 4 Bedienung Abtastsystem

4-4

Spitzenwert (Peak Detect)

Im Effassungsmodus “Spitzenwert” speichert das Oszilloskop die Minima und Maxima der innerhalb von zwei Signalintervallen aufgenommenen Abtastpunkte und verwendet diese Abtastpunkte als die beiden einander zugeordneten Signalpunkte (Paarbildung). Daher können schnelle Signaländerungen erfasst werden, die im Modus „NormaL“ sonst verloren gehen würden; d.h ggf. zwischen den Signalpunkten auftreten und somit nicht erfasst werden. Auch Glitch-Impulse, Runt-Impulse und Störimpulse werden angezeigt. In diesem Modus steigt jedoch das Störrauschen.

Im Erfassungsmodus “Spitzenwert” können Impulse mit Impulsbreiten von wenigstens der Abtastperiode angezeigt werden.

Hohe Auflösung (High Resolution)

Im Erfassungsmodus “Hohe Auflösung” (ein Teil der Ultra-Sample Technique) werden in einem Signalintervall mehrere Abtastungen vorgenommen und danach gemittelt, um einen Signalpunkt zu erzeugen. Das Ergebnis ist geringeres Störrauschen sowie eine verbesserte Auflösung bei langsamen Signalen. Dies ist dann möglich, wenn der AD-Wandler schneller abtasten kann, als dies durch die Zeitbasis-Einstellung notwendig ist.

Beachte:

Erfassungs Modi “Mittelwert” (“Average”) und “Hohe Auflösung” (“High Res”) verwenden unterschiedliche Mittelwertbildungsverfahren. Im Modus “Mittelwert” wird die gewählte Anzahl von Signalen gemittelt. Im Modus „Hohe Auflösung“ werden aufeinanderfolgen Abtastungen gemittelt.

Interpolation (Sin(x)/x)

Softkey Taste Sin(x)/x drücken, um die Kurveninterpolation (Dynamic Sine Interpolation Function) zu aktivieren oder zu deaktivieren. Signaldwiederherstellung mittels Kurveninterpolation, insbesondere bei kurvigen oder unregelmässigen Signalverläufen, kann eine wesentliche Verbesserung der Signalwiederherstellung ermöglichen.

DS1000Z Benutzerhandbuch

Kapitel 4 Bedienung Abtastsystem RIGOL

4-5

Abtastrate (Sample Rate)

Die Abtastrate des Oszilloskops beträgt maximal 1 GSa/s. Die Abtastrate wird in der Statusleiste im oberen Bildschirm und im Menü Sa Rate (Sample Rate) angezeigt (Taste Acquire drücken). Die Abtastrate wird durch die Einstellung Hauptzeitbasis (s/div) mit dem Knopf HORIZONTAL SCALE oder durch Änderung der Speichertiefe verändert.

Einfluss zu niedriger Abtastrate auf die Signalform:

1. Signalverzerrungen: Bei zu niedriger Abtastrate, gehen Signalanteile verloren

(zwischen den Abtastintervallen) und das wiederhergestellte Signal unterscheidet sich wesentlich vom Ursprungssignal.

2. Signalvertauschung (Frequenzfaltung/Aliasing) : Wenn die Abtastrate zu klein ist, können die hochfrequenten Komponenten in eine niedrigere Fre- quenz getauscht (gefaltet) werden und Aliasing (Faltungsverzerrungen) „auf dem Bildschirm“ erzeugen. Dies tritt im Allgemeinen auf, wenn die Abtastrate kleiner als die Hälfte der Signalfrequenz ist (Nyquist Frequenz). Am Häufigsten tritt Aliasing bei Jitter an steilen Flanken auf. Ist das Oszilloskop getriggert, die Bildschirmdarstellung jedoch nicht stabil kann dies ein Hinweis auf Aliasing sein. Dann die Horizontalskalierung langsam verändern. Sollte sich die Form des Signals stark verändern ist dies ein Zeichen für Aliasing.

Beachte:

Damit ein Signal korrekt dargestellt und Alisaiing vermieden wird, muß das Signal mit einer Abtatstrate digitalisiert werden, die mehr als doppelt so hoch ist wie die höchste Frequenz der Komponenten des Eingangssignals. Ein Eingangssigal mit Frequenzkomponenten von 10 MHz muß z.B. mit mindestens 20 Mil-

DS1000Z Benutzerhandbuch

RIGOL Kapitel 4 Bedienung Abtastsystem

4-6

lionen Abtastungen pro Sekunde abgetastet werden.

3. Signalverlust: Ist die Abtastrate zu klein, können auch ganze Signalanteile bei

der Signalwiederherstellung verloren gehen. Diese verschwinden zwischen den Abtastpunkten.

Puls “untergegangen”

DS1000Z Benutzerhandbuch

Kapitel 4 Bedienung Abtastsystem RIGOL

4-7

Speichertiefe (Memory Depth)

Die Speichertiefe ist die Anzahl der Datenpunkte, aus denen nein vollständiger Signaldatensatz im Speicher des Oszilloskops abgelegt werden kann. Die maximale Speichertiefe repräsentiert zugleich die Speicherfähigkeit des Oszilloskops. Das DS1000Z bietet bis zu 24 Mpts Speichertiefe (Optional). Standarmäßig wird es mit 12 Mpts ausgeliefert.

Die Beziehung zwischen Speichertiefe, Abtastrate und Signaldauer beschreibt die folgende Gleichung:

Speichertiefe = Abtastrate (Sa/s) × Signaldauer (s/div × div)

Daher kannn bei gleicher Zeitbasis und einer größeren Speichertiefe eine größere Abtastrate bedeuten.

Tasten Acquire  Mem Depth drücken, mit dem Multifunktionsknopf die Speichertiefe wählen und den Multifunktionsknopf drücken, um die Speichertiefe zu übernehmen (Standard ist Auto). Die Speichertiefe kann auch durch mehrfaches Drücken der Softkey Taste Mem Depth gewählt/gewechselt werden.

Im Einzelkanalbetrieb steht die volle Speichertiefe zur Verfügung. Im Mehrkanalbetrieb wird die Speichertiefe gleichmässig auf die aktivierten Kanäle verteilt. Im Modus “Auto” wird die Speichertiefe in Abhängigkeit von der Abtastrate automatisch eingestellt.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 4 Bedienung Abtastsystem

4-8

Beispiele Speicheraufteilung (Standard 12Mpoints):

2 Kanäle aktiviert: Auto, 6kPoints, 60kPoints, 600kPoints, 6MPoints. 4 Kanäle aktiviert: Auto, 3kPoints, 30kPoints, 300kPoints, 3MPoints. Analog wird bei einer installierter Speicheroption 24 MPoints verfahren.

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-1

Kapitel 5 Bedienung Triggersystem

Die Triggerfunktion des Oszilloskops synchronisiert die horizontale Ablenkung an der gewünschten Signalstelle, was zu einer klaren, stabilen Bildschirmdarstellung führt. Durch die Triggerung werden repetierende Signale auf dem Bildschirm statisch dargestellt, d.h. der gleiche Teil des Eingangssignals wird an der gleichen Stelle des Bildschirms wiederholt angezeigt. Erfassung und Bildschirmdarstellung werden zu gleichen, definierten Zeiten und Bedingungen gestartet.

Sinnvolle Triggereinstellungen sind abhängig von den Eigenschaften des Eingangssignals. Daher ist es notwendig einiges über die Eigenschaften des Eingangssignals zu wissen, um es erfassen und darstellen zu können. Das DS1000Z bietet reichlich erweiterte Triggerfunktionen und erleichtert wesentlich die Erfassung und Darstellung des Eingangssignals.

Themen in diesem Kapitel:

 Trigger Quelle (Trigger Source)  Trigger Modi (Trigger Mode)  Trigger Kopplung (Trigger Coupling)  Trigger Sperrzeit (Trigger Holdoff)  Rauschunterdrückung (Noise Rejection)  Triggerart (Trigger Type)  Trigger-Ausgang (Trigger Output Connector)

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-2

Trigger Quelle (Trigger Source)

Tasten MENU  Source im Bedienfeld „TRIGGER“ drücken, um die Triggerquelle zu wählen. Auswahl Triggerquellen: Kanäle 1 – 4 (CH1 – CH4) und Netzfrequenz.

Analog-Eingangssignal:

Als Triggerquelle können die Analog-Eingangssignale der Kanäle 1 – 4 (CH1 – CH4) benutzt werden. Die Auswahl hat keinen Einfluß auf die Arbeitsweise (Erfassung etc.) des/der Kanäle.

Netzfrequenz(Netzsignal):

Das Triggersignal wird von der Netzversorgung des Oszilloskops abgeleitet. Dieses Triggersignal kann zur Darstellung von Zusammenhängen zwischen Testsignal (Z.B. eines Beleuchtungsgerätes) und der Netzversorgung (Netzteil) benutzt werden. Z.B. zur Erzeugung einer stabilen Triggerausgabe einer Trafostation, die für viele Messungen in der Energiewirtschaft benötigt werden.

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-3

Trigger Buffer)

Trigger Modi (Trigger Mode)

Der Trigger Modus bestimmt die Art und Weise wie das Oszilloskop auf die Trigger zugreift. Das folgende Bild ist eine schematische Darstellung des Erfassungsspeichers. Wie im folgenden Bild dargestellt, stehen Triggerzeitpunkt, die Vortriggerzeit und Nachtriggerzeit in einem zeitlichen Zusammenhang.

Beachte:

Der Effassungsspeicher ist ein Ringspeicher. D.h. neue Signaldaten überschreiben vorhandene Signaldaten bis die Erfassung vollständig ist.

Vor-Trigger Speicher (Pre-Trigger Buffer) Nach-Trigger Speicher (Post-

Erfassungsspeicher (“Speichertiefe”)

Vor-Trigger (Pre-trigger)/Nach-Trigger (Delayed trigger):

Signaldaten werden vor und nach dem Triggerereignis erfasst. Die Triggerposition ist in der Regel in Bildschirmmitte. Bei Vollbildanzeige werden 6 Rastereinheiten Vortrigger-Signal (Pre-Trigger) und 6 Rastereinheiten Nachtrigger-Signal (Delayed-Trigger /Post-Trigger) angezeigt. Um mehr Details Vor oder Nach dem Triggereignis anzuschauen, den Knopf HORIZONTAL POSITION entsprechend drehen und das erfasste Signal nach Rechts oder Links verschieben. Z.B. um erfasste Glitches zu sichten und die Gründe dafür zu analysieren.

Taste MODE im Bedienfeld „TRIGGER“ drücken oder Tasten MENU  Sweep drücken, um den den Trigger Modus zu wählen bzw. zu wechseln. Die zugehörige Funktionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus an.

Auto (Auto):

Im Trigger Modus “Auto” erfasst das Oszilloskop auch dann ein Signal, wenn die Triggerbedingung fehlt. Es wird ein unstabiles, nicht synchronisiertes Signal dargestellt. Bei fehlendem Eingangssignal erscheint eine gerade Linie auf dem Bildschirm.

Trigger Ereignis (Event)

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-4

In diesem Modus wird zuerst der Vor-Trigger Speicher (Pre-Trigger Buffer) gefüllt. Danach wird auf ein gültiges Triggersignal gewartet. Da es sich um einen Ringspeicher handelt, werden laufend Signaldaten (Abtatstdaten) in den Vor-Triggerspeicher geschrieben bis dieser voll ist und dann erneut mit den neuen Signaldaten sukzessiv gefüllt. Die ersten Signaldaten werden dann durch die neuen Signaldaten ersetzt, da sie durch Speicherüberlauf (Buffer Overflow) verloren gehen. Diese Speicherorganisation heißt FIFO (First In First Out). Dabei wird immer noch auf ein gültiges Triggersignal gewartet. Solange kein gültiges Triggersignal erkannt wird, wiederholt sich dieser Vorgang ständig. Wird ein gültiges Triggersignal erkannt werden die erfassten Signaldaten im Pre-Trigger Speicher belassen und der Nach-Trigger Speicher gefüllt, bis Signaldatenerfassung vollständig ist. Die Bildschirmdarstellung ist nun stabil. Wird kein gültiges Triggersignal erkannt, wird eine Triggerung erzwungen, jedoch ist die Bildschirmdarstellung nicht stabil. Der Trigger Modus „Auto“ wird für eine freilaufende Signalerfassung lansamer Eingangssignale ohne gültigen Trigger verwendet. Für die DC-Darstellung ist der Trigger Modus „Auto“ zu verwenden.

Beachte:

Im Trigger Modus „Auto“ ist eine ungetriggerte Signalabtastung mit 50 ms/div oder langsameren Zeitbasis-Einstellungen möglich.

Zum Verständis:

Im Trigger Modus „Auto“ wird im Oszilloskop auch dann eine „Ablenkung“ (Horizontal) erzeugt, wenn kein gültiges Triggersignal anliegt. Die Ablenkung wird von einem unabhängigen Zeitgeber im Oszilloskop getriggert. Das bedeutet eine unsynchronisierte Bildschirmdarstellung des Eingangssignals. Auch ohne Eingangssignal erscheint Strich (ein 0-Signal) als Bildschirmdarstellung; Es wird in jedem Fall eine Bildschirmdartsellung nach jeder „Ablenkung“ erzeugt. Dies ist der wesentliche Unterschied zu den anderen Trigger Modi. Der Trigger Modus „Auto“ ist eine komfortabele Trigger Einstellung und beinhaltet prinzipiell die beiden anderen Trigger Modi „Normal“ und „Single.

Normal (Normal):

Im Trigger Modus „Normal“ wird nach gültigem Trigger das Eingangssignal auf dem Bildschirm dargestellt; ansonsten bleibt der Bildschirm leer oder zeigt das zuletzt erfasste Signal an und wartet auf den nächsten gültigen Trigger. Im Trigger Modus “Normal” wird der Vor-Trigger-Speicher (Pre-Trigger Buffer) und der Nach-Trigger Speicher (Post-Trigger Buffer) wie im Trigger Modus “Auto” benutzt. Verwenden Sie den Trigger Modus “Normal”, wenn nur gültige getriggerte Eingangssignale dargestellt werden sollen und für sich langsam wiederholende Signale.

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-5

Beachte:

Im Trigger Modus “Normal” Taste FORCE im Bedienfeld „TRIGGER“ drücken, um eine einmalige Triggerung zu erzwingen.

Einzelfolge (Single):

Im Trigger Modus “Einzelfolge” (“Single”) wird nach gültigem Trigger das Eingangssignal auf dem Bildschirm dargestellt und das Oszilloskop geht danach in den Modus „STOP“; RUN/STOP Taste leuchtet rot.

Beachte:

Im Trigger Modus “Einzelfolge” Taste FORCE im Bedienfeld „TRIGGER“ drücken, um eine Triggerung zu erzwingen.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-6

Trigger Kopplung (Trigger Coupling)

Die Triggerkopplung legt fest, welcher Teil des Signals für die Triggeung an die Triggersteuerung übergeben wird. Arten der Kopplung sind zum Beispiel: DC, AC, Rauschunterdrückung, Hochfrequenzunterdrückung und Niederfrequenzunterdrückung. Bitte nicht mit der “Eingangskopplung” der Eingangskanäle ver- wechseln.

Trigger Kopplungsarten:

 DC: Alle DC und AC Signalkomponenten werden übergeben.  AC: Alle DC Signalkomponenten werden gesperrt und Signalkomponenten klei-

ner 75 kHz werden bedämpft.

 LF Reject (LFR): DC und niederfrequente Signalkomponenten (kleiner 75 kHz)

werden unterdrückt Niederfrequenzunterdrückung).

 HF Reject (HFR): Hochfrequente Signalkomponenten (größer 75 kHz) werden

unterdrückt.

 Noise Reject: Rauschunterdrückung, siehe Rauschunterdrückung. Tasten MENU  Setting Coupling drücken, um die Kopplungsart zu wählen

(Standard ist DC).

Beachte:

Für den Trigger Typ “Flanken Trigger” ist die Triggerkopplung nicht verfügbar.

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-7

aktivier

Trigger Sperrzeit (Trigger Holdoff)

Der Trigger Modus “Sperrzeit” kann zur Stabilisierung der Bildschirmdarstellung komplexer Signale wie z.B. Impulsfolgen verwendet werden. Die Sperrzeit (Holdoff) ist die Zeit zwischen dem Erkennen eines Trigger-Zeitpunkts und dem Zeitfenster, um erneut einen Trigger zu erkennen. Es werden nur definierte, schmale Zeitfenster (in definierten Zeitabständen) für die Triggererkennung geöffnet. Während der Sperrzeit triggert das Oszilloskop nicht. Bei einer Impulsfolge kann die Sperrzeit so eingestellt werden, daß das Oszilloskop nur auf den ersten Impuls der Impulsfolge triggert (siehe folgendes Bild).

Trigger-Zeitpunkt,

Triggersteuerung

Trigger Sperrzeit

Tasten MENU  Setting  Holdoff drücken, mit dem Multifunktionsknopf die Sperrzeit (Holdoff) ändern, bis eine stabile Triggerung erreicht ist (Standard ist 16 ns). Der Einstellbereich der Sperrzeit (Holdoff) beträgt 16 ns bis 10 s.

Beachte:

Für den Trigger Typ “Video Trigger” ist die Triggerkopplung nicht verfügbar.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-8

Rauschunterdrückung (Noise Rejection)

Im Modus Triggerkopplung zur Rauschunterdrückung (Noise Reject) wird die Triggerempfindlichkeit verringert. Für eine stabile Triggerung ist eine größere Amplitude des Signals erforderlich. Auf diese Weise wird die versehentliche Triggerung aufgrund von Rauschen vermieden.

Tasten MENU  Setting  Noise Reject drücken, um die Rauschunterdrückung (Noise Reject) zu aktivieren oder zu deaktivieren.

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-9

Triggerart (Trigger Type)

Das DS1000Z stellt unterschiedliche Triggerarten zur Verfügung, darunter verschienene Triggerarten für Serielle Busse.

 Flanken Trigger (Edge Trigger)  Impuls Trigger (Pulse Trigger)  Flankenzeit Trigger (Slope Trigger)  Video Trigger (Video Trigger)  Mustersynchronisierungs Trigger (Pattern Trigger)  Impulsbreiten Trigger (Duration Trigger)  Vorhalte-/Nachhaltezeit Trigger (Setup/Hold Trigger)  Ablaufzeit Trigger (TimeOut Trigger) (Option)  Runt Trigger (Runt Trigger) (Option)  Fenster Trigger (Window Trigger) (Option)  Verzögerter Trigger (Delay Trigger) (Option)  N Flanken Trigger (Nth Edge Trigger) (Option)  RS232 Trigger (RS232 Trigger) (Option)  I2C Trigger (I2C Trigger) (Option)  SPI Trigger (SPI Trigger) (Option)

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-10

Flanken Trigger (Edge Trigger)

Triggert auf den Schwellwert der spezifizierten Flanke des Eingangssignals.

Triggerart (Trigger Type):

Tasten MENU  Type drücken, um “Edge” zu wählen. Nun werden die Triggerinfor- mationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).

Tasten MENU  Source drücken, um als Trigger Quelle (Trigger Source) Kanal1-4 (CH1-CH4) oder Netzfrequenz (AC Line) zu wählen. Die aktuelle Triggerquelle wird in der oberen rechten Bildschirmecke angezeigt.

Beachte:

Nur aus Kanälen mit einem Eingangssignal kann ein Triggersignal erzeugt werden.

Flanken Typ (Edge Type) : Tasten MENU  Slope drücken, um den Flankentyp zu wählen. Der aktuelle Flan-

kentyp wird in der oberen rechten Bildschirmecke angezeigt.  : Triggert auf Anstiegsflanke Eingangssignal nach erreichen des eingestell-

ten Triggerpegels.

 : Triggert auf Abfallflanke Eingangssignal nach erreichen des eingestellten

Triggerpegels.

 : Triggert auf Anstiegs- und Abfallflanken Eingangssignal nach erreichen

des eingestellten Triggerpegels.

Trigger Modus (Trigger Mode): Tasten MENU  Sweep drücken, um den Trigger Modus Trigger Modi (Trigger

Mode) (Seite 5-3) zu einzustellen (Auto, Normal oder Single). Die zugehörige Funk-

tionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus an.

Trigger Einstellung (Trigger Setting):

Tasten MENU  Setting drücken, um die Triggerparameter einzustellen (wie Trigger Kopplung/Coupling, Trigger Sperrzeit/Holdoff und Rauschunterdrückung/NoiseReject).

Trigger Pegel (Trigger Level):

Ein Triggersignal wird nur bei erreichen des eingestellten Triggerpegels erzeugt. Mit dem Knopf TRIGGER LEVEL den Triggerpegel einstellen. Eine orange-

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-11

farbene Triggerlinie und Triggermarke “ ” erscheinen auf dem Bildschirm und bewegen sich mit der Knopfdrehung entsprechend auf- und abwärts. Dabei ändert

sich ebenfalls, entsprechend die Triggerpegelanzeige (z.B. ) in der linken unteren Bildschirmecke. Wird Knopf nicht mehr betätigt, werden die Triggerlinie und die Triggerpegelanzeige nach ca. 2 s ausgeblendet.

Impuls Trigger (Pulse Trigger)

Triggert auf positive oder negative Impulse spezifizierte Impulsbreite.

Triggerart (Trigger Type):

Tasten MENU  Type drücken, um “Pulse” zu wählen. Nun werden die Triggerinfor- mationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).

Tasten MENU  Source drücken, um als Trigger Quelle (Trigger Source) Kanal1-4 (CH1-CH4) zu wählen. Die aktuelle Triggerquelle wird in der oberen rechten Bildschirmecke angezeigt.

Beachte:

Nur aus Kanälen mit einem Eingangssignal kann ein Triggersignal erzeugt werden.

Impuls Bedingung (Pulse Condition) : Tasten MENU  When drücken, um die Impulsbedingung einzustellen.  : Triggert wenn (WHEN) die positive Pulsbreite Eingangssignals größer als

der eingestellte Vergleichswert ist.

 : Triggert wenn (WHEN) die positive Pulsbreite Eingangssignals kleiner als

der eingestellte Vergleichswert ist.

 : Triggert wenn (WHEN) die positive Pulsbreite Eingangssignals:

größer als der eingestellte Untere Vergleichswert (Lower Limit) und kleiner als der eingestellte Obere Vergleichswert (Upper Limit) ist.

 : Triggert wenn (WHEN) die negative Pulsbreite Eingangssignals größer

als der eingestellte Vergleichswert ist..

 : Triggert wenn (WHEN) die negative Pulsbreite Eingangssignals kleiner als

der eingestellte Vergleichswert ist.

 : Triggert wenn (WHEN) die negative Pulsbreite Eingangssignals:

größer als der eingestellte Untere Vergleichswert (Lower Limit) und kleiner als der eingestellte Obere Vergleichswert (Upper Limit) ist.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-12

Pulsbreiten Einstellung (Pulse Width Setting): ) Die Pulsbreite ist wie folgt definiert (siehe folgendes Bild): Die Pulsbreite ist die Zeit zwsichen den Trigger Pegel Punkten A und B.

Positive

Pulsbreite

(pulse width)

Trigger Pegel (level)

 Impuls Bedingung (Pulse Condition) eingestellt auf , ,

oder : Softkey Taste Setting und Multifunktionsknopf drücken, um die Vergleichswerte einzustellen. Der Einstellbereich beträgt 8 ns bis 10 s.

 Impuls Bedingung (Pulse Condition) eingestellt auf oder :

Softkey Tasten Upper Limit oder Lower Limit und Multifunkionsknopf drücken, um die Vergleichswerte einzustellen. Der Einstellbereich Oberer Vergleichswert (Upper Limit) beträgt 18 ns bis 10 s. Der Einstellbereich Unterer Vergleichswert (Lower Limit) beträgt 8 ns bis 9.99 s.

Beachte:

Der Untere Vergleichswert kann immer nur kleiner als der Obere Vergleichswert sein.

Trigger Modus (Trigger Mode): Tasten MENU  Sweep drücken, um den Trigger Modus Trigger Modi (Trigger

Mode) (Seite 5-3) zu einzustellen (Auto, Normal oder Single). Die zugehörige Funk-

tionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus an.

Trigger Einstellung (Trigger Setting):

Tasten MENU  Setting drücken, um die Triggerparameter einzustellen (wie Trigger Sperrzeit/Holdoff und Rauschunterdrückung/NoiseReject).

Trigger Pegel (Trigger Level):

Mit dem Knopf TRIGGER LEVEL den Trigger Pegel einstellen. Weitere Einzelheiten in “Trigger Pegel (Trigger Level” auf Seite 5-10.

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-13

Flankenzeit Trigger (Slope Trigger)

Triggert auf positive und negative Flanken und spezifizierter Flankenzeit.

Triggerart (Trigger Type):

Tasten MENU  Type drücken, um “Slope” zu wählen. Nun werden die Triggerinformationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).

Tasten MENU  Source drücken, um als Trigger Quelle (Trigger Source) Kanal1-4 (CH1-CH4) zu wählen. Die aktuelle Triggerquelle wird in der oberen rechten Bildschirmecke angezeigt.

Beachte:

Nur aus Kanälen mit einem Eingangssignal kann ein Triggersignal erzeugt werden.

Flanken Bedingung (Slope Condition) : Tasten MENU  When drücken, um die Flankenbedingung einzustellen.  : Triggert wenn (WHEN) die positive Flankenzeit des Eingangssignals

größer als der eingestellte Vergleichswert ist.

 : Triggert wenn (WHEN) die positive Flankenzeit des Eingangssignals

kleiner als der eingestellte Vergleichswert ist.

 : Triggert wenn (WHEN) die positive Flankenzeit des Eingangssignals:

größer als der eingestellte Untere Vergleichswert (Lower Limit) und kleiner als der eingestellte Obere Vergleichswert (Upper Limit) ist.

 : Triggert wenn (WHEN) die negative Flankenzeit des Eingangssignals

größer als der eingestellte Vergleichswert ist.

 : Triggert wenn (WHEN) die negative Flankenzeit des Eingangssignals

kleiner als der eingestellte Vergleichswert ist.

 : Triggert wenn (WHEN) die negative Flankenzeit des Eingangssignals:

größer als der eingestellte Untere Vergleichswert (Lower Limit) und kleiner als der eingestellte Obere Vergleichswert (Upper Limit) ist.

Zeit Einstellung (Time Setting) : Die positive Flankenzeit ist wie folgt definiert (siehe folgendes Bild): Die positive Flankenzeit ist die Zeit zwsichen den Trigger Pegel Punkten A und B.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-14

(

Slope time

)

Oberer Trigger Pegel (Up Level)

Unterer Trigger Pegel (Low Level)

Positive

Flankenzeit

 Flanken Bedingung (Slope Condition) eingestellt auf , ,

oder : Softkey Taste Time und Multifunktionsknopf

drücken, um die Vergleichswerte einzustellen. Der Einstellbereich beträgt 8 ns bis 10 s.

 Flanken Bedingung (Slope Condition) eingestellt auf oder :

Softkey Tasten Upper Limit oder Lower Limit und Multifunktionsknopf drücken, um die Vergleichswerte einzustellen. Der Einstellbereich Oberer Vergleichswert beträgt 18 ns bis 10 s. Der Einstellbereich Unterer Vergleichswert beträgt 8 ns bis 9.99 s.

Beachte:

Der Untere Vergleichswert kann immer nur kleiner als der Obere Vergleichswert sein.

Vertikal Ebene/Trigger Pegel (Vertical Window) : Softkey Taste Vertical drücken, um die Vertikal Ebene/n (Trigger Pegel A und B siehe o.a. Bild) zu wählen.

Beachte:

Im Trigger Menü “Slope” kann durch Drücken des TRIGGER LEVEL Knopfes komfortabel zwischen den Vertikal Ebenen gewechselt werden.

Nachdem die Vertikal Ebene gewählt ist, mit dem TRIGGER LEVEL Knopf die Trigger Pegel einstellen. Zwei orangefarbene Triggerlinien sowie zwei Triggermarken ( and ) erscheinen auf dem Bildschirm und bewegen sich mit der Knopfdrehung entsprechend auf- und abwärts. Dabei ändern sich ebenfalls entsprechend die Triggerpegelanzeigen und Flankenzeitenanzeigen in der linken unteren Bildschirmecke. Wird Knopf nicht mehr betätigt, werden die Triggerlinien, die Triggerpegelanzeigen und die Flankenzeitenanzeigen nach ca. 2 s ausgeblendet.

Sind die Flanken Bedingung (Slope Condition) oder eingestellt, werden die aktuellen Trigger Pegel und Flankensteilheiten (Slew Rate) in der linken

unteren Bildschirmecke angezeigt (siehe auch o.a. Bild).

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-15

UpLevel LowLevel

Time

−

UpLevel LowLevel

−

SlewRate

MinRate

MaxRate

MaxTime

−

MinTime

Vertikal Ebene/Trigger Pegel Einstellungen (Vertical Window) :

 : Es wird nur der Obere Vergleichswert (Upper Limit) des Trigger Pegels

verändert. Dabei ändern sich der Obere Trigger Pegel (“UP Level”) und entsprechend auch die Flankensteilheit (“Slew Rate”); der Untere Trigger Pegel (“Low Level”) bleibt unverändert.

 : Es wird nur der Untere Vergleichswert (Lower Limit) des Trigger Pegels

verändert. Dabei ändern sich der Untere Trigger Pegel (“Low Level”) und entsprechend auch die Flankensteilheit (“Slew Rate”); der Obere Trigger Pegel (“Up Level”) bleibt unverändert.

 : Es werden der Obere und Untere Vergleichswert (Upper/Lower Limit) des

Trigger Pegels gleichzeitig verändert. Dabei ändern sich der Obere und Untere Trigger Pegel (“UP Level” und “Low Level”) gleichzeitig; die Flankensteilheit (“Slew Rate”) bleibt unverändert.

Trigger Modus (Trigger Mode): Tasten MENU  Sweep drücken, um den Trigger Modus Trigger Modi (Trigger

Mode) (Seite 5-3) zu einzustellen (Auto, Normal oder Single). Die zugehörige Funk-

tionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus an.

Trigger Einstellung (Trigger Setting):

Tasten MENU  Setting drücken, um die Triggerparameter einzustellen (wie Trigger Sperrzeit/Holdoff und Rauschunterdrückung/NoiseReject).

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-16

Video Trigger (Video Trigger)

Triggert auf Video Halbilder und Zeilen der Systeme NTSC (National Television Standards Committee), PAL (Phase Alternating Line), SECAM (sequential color with memory) oder HDTV (High Definition Television).

Triggerart (Trigger Type):

Tasten MENU  Type drücken, um “Video” zu wählen. Nun werden die Triggerinformationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).

Triggerquelle wählen (Source Selection):

Tasten MENU  Source drücken, um als Trigger Quelle (Trigger Source) Kanal1-4 (CH1-CH4) zu wählen. Die aktuelle Triggerquelle wird in der oberen rechten Bildschirmecke angezeigt.

Beachte:

Nur aus Kanälen mit einem Eingangssignal kann ein Triggersignal erzeugt werden.

Zeilensynchronimpuls Polarität (Video Polarity) ): Softkey Taste Polarity drücken, um die Polarität für den Zeilensynchronimpuls zu wählen. Zur Auswahl stehen: Normal (negativ) Positive Bildmodulation AM, höchste Spannung größter Helligkeitswert; Deutschland und Inverted (positiv) Negative Bildmodulation AM.

Synchronisierte Triggerung (Sync) ): Softkey Taste Sync drücken, um Synchronisierungsart (sync type) zu wählen.

 All Lines: Triggert auf jede Zeile im Videosignal.  Line Num: Im NTSC und PAL/SECAM Video Standard, Triggert auf spezifizierter

Zeile des geraden oder ungeraden Halbbilds. Im HDTV Video Standard, Triggert auf spezifizierter Zeile.

Beachte:

Im “Synchronisierte Trigger Modus” wird die Zeilennumer in Einerschritten mit dem Multifunktionsknkopf unter dem Menüpunkt Line Num eingestellt. Der Zeileneinstellbereiche: Zeilen 1 bis 525 (NTSC), Zeilen 1 bis 625 (PAL/SECAM), Zeilen 1 bis 525 (480P), Zeilen 1 bis 625 (576P).

 Odd field: Triggert auf erster Anstiegsflanke (Rampe) ungerade Halbbilder.

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-17

480P

60 Vollbil

der pro Sekunde

;

525 Zeilen pro Vollbild

;

Zeile für

576P

60 Vollbilder pro Sekunde

;

625 Zeilen pro Vollbild

; Zeile für

 Even field: Triggert auf ersten Anstigesflanke (Rampe) gerade Halbbilder.

Video Standards (Video Standard) ): Softkey Taste Standard drücken, um Video Standard zu wählen.

 NTSC: 60 Halbbilder pro Sekunde entsprechend 30 Vollbilder/s. 525 Zeilen pro

Vollbild im Zeilensprungverfahren. Erst die geraden Halbbilder dann die ungeraden Halbbilder.

 PAL: 50 Halbbilder pro Sekunde entsprechend 25 Vollbilder/s. 625 Zeilen pro

Vollbild im Zeilensprungverfahren. Erst die ungeraden Halbbilder dann die geraden Halbbilder.

 SECAM: 50 Halbbilder pro Sekunde entsprechend 25 Vollbilder/s. 625 Zeilen Pro

Vollbild im Zeilensprungverfahren. Erst die ungeraden Halbbilder dann die geraden Halbbilder.

 HDTV: HDTV Anzeigeformate sind 480P und 576P. Diese sind wie folgt:

Zeile/Bild für Bild (p=progessive); Zeilenfrequenz 31.5 kHz.

Zeile/Bild für Bild (p=progessive).

Trigger Modus (Trigger Mode): Tasten MENU  Sweep drücken, um den Trigger Modus Trigger Modi (Trigger

Mode) (Seite 5-3) zu einzustellen (Auto, Normal oder Single). Die zugehörige Funk-

tionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus an.

Trigger Einstellung (Trigger Setting):

Tasten MENU  Setting drücken, um den Triggerparameter Rauschunterdrückung/NoiseReject zu aktivieren oder zu deaktivieren.

Trigger Pegel (Trigger Level):

Mit dem Knopf TRIGGER LEVEL den Trigger Pegel einstellen. Weitere Einzelheiten in “Trigger Pegel (Trigger Level” auf Seite 5-10.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-18

Mustersynchronisierungs Trigger (Pattern Trigger)

Triggert auf ein spezifiertes, voreingestelltes Eingangsmuster. Dieses Muster ist eine logische UND-Verknüpfung bestehend aus max. Vier Eingängen und erzeugt ggf. ein Triggersignal am UND-Ausgang. Sind alle aktivierten Eingangsbedingungen wahr, wird ein Triggersignal erzeugt. Die Eingangszustände der Kanäle können sein: Pegel High (H), Pegel Low (L) oder „Jeder Pegel“, da nicht benutzt (don’t care/X). Im Muster der Eingangsbedingungen darf nur ein Eingang als Anstiegsflanke oder Abfallflanke definiert werden. Wird ein Eingang als Flanke definiert, triggert das Oszilloskop bei gültigen Pegelwerten (Wahrzuständen) an den anderen Eingängen (je nach Definition H oder L) auf die eingestellte Flankenbedingung. Wird kein Eingang als Flanke definiert, triggert das Oszilloskop auf die letzte Flanke der Eingangssignale, die als Wahrzustand erkannt werden. Sind alle Eingänge auf “Don’t Care” (nicht benutzt) gesetzt, wird kein Triggersignal erzeugt.

Triggerart (Trigger Type):

Tasten MENU  Type drücken, um “Pattern” (Muster) zu wählen. Nun werden die Triggerinformationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).

Kanal Auswählen (Channel Selection):

Tasten MENU  Source drücken, um den jeweiligen Kanal 1-4 (CH1-CH4) zu wählen, für die Einstellung der Eingangsbedingungen H, L, X oder Flanke. Der aktuelle Eingang und der Trigger Pegel werden in der oberen rechten Bildschirmecke angezeigt.

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-19

Eingangsbedingungen Einstellen (Pattern Setting) : Softkey Taste Code drücken, um die Eingangsbedingung des aktuellen Kanals einzustellen. Nun werden alle aktuellen Eingangsbedingungen in einem Anzeigefeld am unteren Bildschirmrand angezeigt (siehe folgendes Bild).

 : Eingangsbedingung Pegel High “H”. Wahrzustand: Eingangspegel ist

größer als der aktuelle (eingestellte) Trigger Pegel (Schwellwert) des entsprechenden Kanals.

 : Eingangsbedingung Pegel Low “L”. Wahrzustand: Eingangspegel ist klei-

ner als der aktuelle (eingestellte) Trigger Pegel (Schwellwert) des entsprechenden Kanals.

 : Eingangsbedingung „Jeder Pegel“/“Don’t Care”. Der Eingangspegel des ent-

sprechenden Kanals ist nicht Bestandteil der UND-Verknüpfung und wird ignoriert (nicht vorhanden). Sind alle Eingangsbedingungen der VIER möglichen Kanäle auf “Jeder Pegel”/“Don’t Care” eingestellt, wird kein Triggersignal erzeugt.

 oder : Eingangsbedingung Anstiegs- bzw. Abfallflanke.

Wahrzustand: Anstiegsflanke ist größer als der aktuelle (eingestellte) Trigger

Pegel (Schwellwert) des entsprechenden Kanals oder Abfallflanke ist kleiner als der aktuelle (eingestellte) Trigger Pegel (Schwellwert) des entsprechenden Kanals.

Beachte:

Von den verwendeten Eingangsbedingungen kann und darf nur ein Kanal als Flankenbedingung definiert sein. Ist bereits eine Eingangsbedingung als Flanke definiert und wird eine Weitere ebenfalls als Flanke definiert, wird die Ersterer auf X („Don´t Care“) gesetzt.

Trigger Modus (Trigger Mode): Tasten MENU  Sweep drücken, um den Trigger Modus Trigger Modi (Trigger

Mode) (Seite 5-3) zu einzustellen (Auto, Normal oder Single). Die zugehörige Funk-

tionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus an.

Trigger Einstellung (Trigger Setting):

Tasten MENU  Setting drücken, um die Triggerparameter einzustellen (wie Trigger Sperrzeit/Holdoff und Rauschunterdrückung/NoiseReject).

Trigger Pegel (Trigger Level):

Mit dem Knopf TRIGGER LEVEL den Trigger Pegel einstellen. Weitere Einzelheiten in “Trigger Pegel (Trigger Level” auf Seite 5-10.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-20

Impulsbreiten Trigger (Duration Trigger)

Triggert auf ein spezifiertes, voreingestelltes Impulsbreitenmuster der Eingänge. Dieses Muster ist eine logische UND-Verknüpfung bestehend aus max. Vier Eingängen und erzeugt ggf. ein Triggersignal am UND-Ausgang. Sind alle aktivierten Eingangsbedingungen wahr, wird ein Triggersignal erzeugt. Die Eingangszustände der Kanäle können sein: Pegel High (H), Pegel Low (L) oder „Jeder Pegel“, da nicht benutzt (don’t care/X). Es wird ein Triggersignal erzeugt, wenn die voreingestellten Eingangszeitbedingungen der entsprechenden Kanäle und die entsprechenden Pegelbedingungen (Wahrzustand) erfüllt sind (siehe folgendes Bild).

Triggerart (Trigger Type):

Tasten MENU  Type drücken, um “Duration” (Zeitdauer) zu wählen. Nun werden die Triggerinformationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).

Kanal Auswählen (Channel Selection):

Tasten MENU  Source drücken, um den jeweiligen Kanal 1-4 (CH1-CH4) zu wählen, für die Einstellung der Eingangsbedingungen H, L oder X. Der aktuelle Eingang und der Trigger Pegel werden in der oberen rechten Bildschirmecke angezeigt.

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-21

 : Eingangsbedingung Pegel High “H”. Wahrzustand: Eingangspegel ist

größer als der aktuelle (eingestellte) Trigger Pegel (Schwellwert) des entsprechenden Kanals.

 : Eingangsbedingung Pegel Low “L”. Wahrzustand: Eingangspegel ist klei-

ner als der aktuelle (eingestellte) Trigger Pegel (Schwellwert) des entsprechenden Kanals.

 : Eingangsbedingung „Jeder Pegel“/“Don’t Care”. Der Eingangspegel des ent-

Impulsbreiten Bedingung (Trigger Condition): Softkey When drücken, um die Impulsbreiten Bedingung zu wählen.

 >: Triggert wenn (WHEN) die Pulsbreitenzeit des Eingangssignals größer als der

eingestellte Vergleichswert ist. Softkey Time drücken, um den Vergleichswert einzustellen. Der Einstellbereich beträgt 8 ns bis 10 s.

 <: Triggert wenn (WHEN) die Pulsbreitenzeit des Eingangssignals kleiner als der

eingestellte Vergleichswert ist. Softkey Time drücken, um den Vergleichswert einzustellen. Der Einstellbereich beträgt 8 ns bis 10 s.

 <>: Triggert wenn (WHEN) die Pulsbreitenzeit des Eingangssignals:

kleiner als der eingestellte Obere Vergleichswert (Upper Limit) und größer als der eingestellte Untere Vergleichswert (Lower Limit) ist. Softkey Taste Upper Limit drücken, um den Oberen Vergleichswert einzustellen. Der Einstellbereich beträgt 16 ns bis 10 s. Softkey Taste Lower Limit drücken, um den Unteren Vergleichswert einzustellen. Der Einstellbereich beträgt 8 ns bis 9,99 s.

Trigger Modus (Trigger Mode): Tasten MENU  Sweep drücken, um den Trigger Modus Trigger Modi (Trigger

Mode) (Seite 5-3) zu einzustellen (Auto, Normal oder Single). Die zugehörige Funk-

tionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus an.

Trigger Einstellung (Trigger Setting):

Tasten MENU  Setting drücken, um die Triggerparameter einzustellen (wie Trigger Sperrzeit/Holdoff und Rauschunterdrückung/NoiseReject).

Trigger Pegel (Trigger Level):

Mit dem Knopf TRIGGER LEVEL den Trigger Pegel einstellen. Weitere Einzelheiten in “Trigger Pegel (Trigger Level” auf Seite 5-10.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-22

Vorhalte-/Nachhaltezeit Trigger (Setup/Hold Trigger)

Triggert, wenn ein Synchrones Datensignal den Setup- und Hold-Spezifikation nicht entspricht. D.h. wenn die gemessenen Vorhaltezeit (Setup Time △T1) kleiner als die voreingestellte Vergleichszeit (Setup Time) ist, bzw. wenn die gemessene Nachhaltezeit (Hold Time △T2) kleiner als die voreingestellte Vergleichszeit (Hold Time) ist, wird ein Triggersignal erzeugt. Z.B. müssen die Daten am Eingang eines D-Flipflops eine bestimmte Zeitdauer stabil sein, bevor der Takt ansteht. Dies wird als Setup-Zeit bezeichnet. Ebenso müssen die Eingangsdaten nach der vorderen Flanke des Taktes eine bestimmte Zeitdauer gültig bleiben. Dieser Zeitraum wird als Hold-Zeit bezeichnet. Werden die Zeiten unterschritten, können Glitches entstehen, Daten nicht korrekt bzw. nicht übernommen werden oder andere Effekte aufterten. Diese beiden Mindestzeiten sind von den eingesetzten Schaltkreisen abhängig und sehr unterschiedlich; also imgrunde genommen eine reine Hardware-Forderung.

Triggerart (Trigger Type):

Tasten MENU  Type drücken, um “Setup/Hold” zu wählen. Nun werden die Triggerinformationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).

Triggerquelle wählen (Source Selection):

Tasten MENU  DataSource oder ClkSource drücken, um einen Kanal (1-4) für das Daten- bzw. Clocksignal (Taktsignal) einzustellen. Nun werden Kanal (Datensignal) und der entsprechenden Triggerpegel in der oberen rechten Bildschirmecke an-

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-23

gezeigt. Entscheidend für die aktuelle Anzeige ist die letzte Tastenaktion.

Flanken Typ (Edge Type) : Taste Slope drücken, um den Flankentyp zu wählen. Es kann die Anstiegs- oder die

Abfallflanke eingestellt werden.

Data Type:

Taste DataType drücken, um den Datenpegel auf H (High Level) oder L (Low Level) einzustellen.

Setup und/oder Hold (Setup Type): Taste SetupType drücken, um eine der Drei Möglichkeiten einzustellen.  Setup: Zeit, die das Datensignal vor Clocksignal stabil anstehen muss. Taste

Setup drücken, um die Vorhaltezeit (Setup Time) einzustellen. Der Einstell-

bereich beträgt 8 ns bis 1 s.

 Hold: Zeit, die das Datensignal nach der vorderen Flanke des Clocksignals stabil

anstehen muss. Taste Hold drücken, um die Nachhaltezeit (Hold Time) einzustellen. Der Einstellbereich beträgt 8 ns bis 1 s.

 StpHold: Zeit, die das Datensignal vor und nach der vorderen Flanke des Clock-

signals stabil anstehen muss. Taste Setup oder Hold drücken, um die Voroder Nachhaltezeit einzustellen. Die Einstellbereiche betragen je 8 ns bis 1 s.

Trigger Modus (Trigger Mode): Tasten MENU  Sweep drücken, um den Trigger Modus Trigger Modi (Trigger

Mode) (Seite 5-3) zu einzustellen (Auto, Normal oder Single). Die zugehörige Funk-

tionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus an.

Trigger Einstellung (Trigger Setting):

Tasten MENU  Setting drücken, um die Triggerparameter einzustellen (wie Trigger Sperrzeit/Holdoff und Rauschunterdrückung/NoiseReject).

Trigger Pegel (Trigger Level):

Mit dem Knopf TRIGGER LEVEL den Trigger Pegel einstellen. Weitere Einzelheiten in “Trigger Pegel (Trigger Level” auf Seite 5-10.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-24

Ablaufzeit Trigger (TimeOut Trigger) (Option)

Triggert, wenn die Zeit (△T), das ist die Zeit zwischen dem Passieren des Trigger Pegels durch die Vorder- und die Rückflanke des Eingangssignals, größer ist, als die eingestellte Ablaufzeit ist (siehe folgendes Bild).

Triggerart (Trigger Type):

Tasten MENU  Type drücken, um “Timeout” zu wählen. Nun werden die Triggerinformationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).

Triggerquelle wählen (Source Selection):

Tasten MENU  Source drücken, um als Trigger Quelle (Trigger Source) Ka- nal1-4 (CH1-CH4) zu wählen. Die aktuelle Triggerquelle wird in der oberen rechten Bildschirmecke angezeigt.

Beachte:

Nur aus Kanälen mit einem Eingangssignal kann ein Triggersignal erzeugt werden.

Flanken Typ (Edge Type) ): Tasten MENU  Slope drücken, um den Flankentyp der Vorderflanke zu wählen.

 : Startet die Zeitmessung (für TimeOut Zeit), wenn die Anstiegsflanke

(Vorderflanke) des Eingangsignals den eingestellten Triggerpegel erreicht.

 : Startet die Zeitmessung (für TimeOut Zeit), wenn die Abfallflanke

(Vorderflanke) des Eingangsignals den eingestellten Triggerpegel erreicht.

 : Startet die Zeitmessung (für TimeOut Zeit), wenn die Anstiegs- oder

Abfallflanke (Vorderflanke) des Eingangsignals den eingestellten Triggerpegel erreicht.

DS1000Z Benutzerhandbuch

Kapitel 5 Bedienung Triggersystem RIGOL

5-25

Ablaufzeit (Timeout Time):

Taste TimeOut drücken, um die Ablaufzeit (TimeOut Time) einzustellen. Der Einstellbereich beträgt 16 ns bis 10 s.

Trigger Modus (Trigger Mode): Tasten MENU  Sweep drücken, um den Trigger Modus Trigger Modi (Trigger

Mode) (Seite 5-3) zu einzustellen (Auto, Normal oder Single). Die zugehörige Funk-

tionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus an.

Trigger Einstellung (Trigger Setting):

Tasten MENU  Setting drücken, um die Triggerparameter einzustellen (wie Trigger Sperrzeit/Holdoff und Rauschunterdrückung/NoiseReject).

Trigger Pegel (Trigger Level):

Mit dem Knopf TRIGGER LEVEL den Trigger Pegel einstellen. Weitere Einzelheiten in “Trigger Pegel (Trigger Level” auf Seite 5-10.

DS1000Z Benutzerhandbuch

RIGOL Kapitel 5 Bedienung Triggersystem

5-26

Runt Trigger (Runt Trigger) (Option)

Triggert auf verkümmerte Impulse (Runt Impulse), die keine vollständige Logik-Amplitude erreichen. D.h. sie erreichen nur eine Logik-Schwelle, jedoch nicht die zweite Logikschwelle und somit auch keinen validen Zustand (siehe folgendes Bild).

Triggerart (Trigger Type):

Tasten MENU  Type drücken, um “Runt” zu wählen. Nun werden die Triggerinformationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).

Triggerquelle wählen (Source Selection):

Tasten MENU  Source drücken, um als Trigger Quelle (Trigger Source) Ka- nal1-4 (CH1-CH4) zu wählen. Die aktuelle Triggerquelle wird in der oberen rechten Bildschirmecke angezeigt.

Runt Impuls Polarität (Pulse Polarity ) : Softkey Taste Polarity drücken, um die Runt Polarität einzustellen. Zur Auswahl stehen:

 : Positive Polarität. Es wird auf positrive Runt Impulse getriggert.  : Negative Polarität. Es wird auf negative Runt Impulse getriggert.

Abfragekriterium (Qualifier): Softkey Taste Qualifier drücken, um Runt Triggerbedingungen einzustellen.

 None: Keine Runt Triggerbedinung eingestellt.

DS1000Z Benutzerhandbuch
