用户手册 RIGOL
文件编号 UGA07007-1210
2008 年 8 月
DS1000E, DS1000D 系列数字示波器
DS1102E, DS1052E, DS1102D, DS1052D
© 2008 北京普源精电科技有限公司 版权所有
RIGOL
I
版权信息
1. 北京普源精电科技有限公司版权所有。
2. 本公司的产品受已获准及尚在审批的中华人民共和国专利的保护。
3. 本手册提供的信息取代以往出版的所有资料。
4. 本公司保留改变规格及价格的权利。
注：RIGOL 是北京普源精电科技有限公司的注册商标。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
II
一般安全概要
了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产
品。为避免可能的危险，请务必按照规定使用本产品。
只有经授权人员才能执行维修程序。
避免起火和人身伤害。
使用正确的电源线。
只有使用所在国家认可的本产品专用电源线。
正确插拔。
探头或测试导线连接到电压源时请勿插拔。
将产品接地。
本产品通过电源的接地导线接地。为避免电击，接地导体必须与地相连。在连接本产
品的输入或输出端之前，请务必将本产品正确接地。
正确连接探头。
探头地线与地电势相同。请勿将地线连接高电压。
查看所有终端额定值。
为避免起火和过大电流的冲击，请查看产品上所有的额定值和标记说明，请在连接产
品前查阅产品手册以了解额定值的详细信息。
请勿开盖操作。
外盖或面板打开时请勿运行本产品。
使用合适的保险丝。
只使用本产品指定的保险丝类型和额定指标。
避免电路外露。
电源接通后请勿接触外露的接头和元件。
怀疑产品出故障时，请勿进行操作。
如果您怀疑本产品已经出故障，可请合格的维修人员进行检查。
保持适当的通风。
请勿在潮湿环境下操作。
请勿在易燃易爆的环境下操作。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
III
请保持产品表面的清洁和干燥。
所有型号的骚扰试验符合 A 类标准，基于 EN 61326：1997+A1+A2+A3 的标准，
但是不符合 B 类标准。
测量类别:
DS1000E, DS1000D 系列示波器可在测量类别 I 下进行测量。
测量类别定义:
测量类别 I 是在没有直接连接到主电源市电的电路上进行测量。例如，没有从主电
源引出的电路，或者虽然从市电引出，但进过了特殊保护（内部）的电路。在后一种
情况下，瞬间应力会发生变化；因此，用户应了解设备的瞬间承受能力。
警告:
IEC 测量类别。在 IEC 类别 I 安装条件下，可以将 HI 和 LO 输入终端连接到其线电
压最大值为 300Vrms 的电路接线端。为避免电击的危险 ，请不要将输入端连接到
线电压超过 300 Vrms 的电路。
瞬间过电压在与主电源隔离的电路中存在。DS1000E, DS1000D 系列数字示波器的设
计可安全地承受偶发的最大 1000Vpk 的瞬间过电压。不要用本设备在瞬间过电压超
过这个值的电路中测量。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
IV
! ! !
高电压
注意请参阅手册
保护性接地端
测量接地端
壳体接地端
安全术语和符号
本手册中的术语。以下术语可能出现在本手册中：
警告。警告性声明指出可能会危害生命安全的条件和行为。
注意。注意性声明指出可能导致此产品和其它财产损坏的条件和行为。
产品上的术语。以下术语可能出现在产品上：
危险表示您如果进行此操作可能会立即对您造成损害。
警告表示您如果进行此操作可能不会立即对您造成损害。
注意表示您如果进行此操作可能会对本产品或其它财产造成损害。
产品上的符号。以下符号可能出现在产品上：
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
V
DS1000E, DS1000D 系列数字示波器简介
本书的说明和介绍涵盖下述 4 个型号的 DS1000E, DS1000D 系列数字示波器：
DS1102E, DS1052E, DS1102D, DS1052D；
DS1000E, DS1000D 系列示波器实现了易用性，优异的技术指标及众多功能特性的完
美结合，可帮助用户更快地完成工作任务。
DS1000E, DS1000D 系列示波器向用户提供简单而功能明晰的前面板，以进行所有的
基本操作。各通道的标度和位置旋钮提供了直观的操作，完全符合传统仪器的使用习
惯，用户不必花大量的时间去学习和熟悉示波器的操作，即可熟练使用。为加速调整，
便于测量，用户可直接按 AUTO 键，立即获得适合的波形显现和档位设置。
除易于使用之外，DS1000E, DS1000D 系列示波器还具有更快完成测量任务所需要的
高性能指标和强大功能。通过 1GSa/s 的实时采样和 25GSa/s 的等效采样，可在
DS1000E, DS1000D 系列示波器上观察更快的信号。强大的触发和分析能力使其易于
捕获和分析波形。清晰的液晶显示和数学运算功能，便于用户更快更清晰地观察和分
析信号问题。
从下面给出的性能特点，可以了解此系列示波器如何满足您的测量要求。
双模拟通道，每通道带宽
100M（DS1102E、DS1102D），
50M （DS1052E、DS1052D）。
十六个数字通道，可独立接通或关闭通道，或以8个为一组接通或关闭（仅
DS1000D系列）
高清晰彩色液晶显示系统，320× 234 分辨率
支持即插即用闪存式 USB 存储设备以及 USB 接口打印机，并可通过 USB 存储设
备进行软件升级
模拟通道的波形亮度可调
自动波形、状态设置（ AUTO ）
波形、设置、CSV 和位图文件存储以及波形和设置再现
精细的延迟扫描功能，轻易兼顾波形细节与概貌
自动测量 20 种波形参数
自动光标跟踪测量功能
独特的波形录制和回放功能
内嵌 FFT
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
VI
实用的数字滤波器，包含 LPF，HPF，BPF，BRF
Pass/Fail 检测功能，光电隔离的 Pass/Fail 输出端口
多重波形数学运算功能
边沿、视频、斜率、脉宽、交替、码型和持续时间（仅 DS1000D 系列）触发功
能
独一无二的可变触发灵敏度，适应不同场合下特殊测量要求
多国语言菜单显示
弹出式菜单显示，用户操作更方便、直观
中英文帮助信息显示
支持中英文输入
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
VII
目 录
一般安全概要 ........................................................................................... II
DS1000E, DS1000D 系列数字示波器简介 ..................................................... V
第 1 章 初级操作指南 .......................................................................... 1-1
DS1000E, DS1000D 系列前面板和用户界面 ............................................... 1-2
一般性检查 ............................................................................................ 1-5
功能检查 ............................................................................................... 1-6
探头补偿 ............................................................................................... 1-8
使用数字探头（仅 DS1000D 系列） .......................................................... 1-9
波形显示的自动设置 ............................................................................. 1-11
初步了解垂直系统 ................................................................................ 1-12
初步了解水平系统 ................................................................................ 1-14
初步了解触发系统 ................................................................................ 1-16
第 2 章 高级操作指南 .......................................................................... 2-1
设置垂直系统 ......................................................................................... 2-2
通道的设置 ....................................................................................... 2-2
数学运算 ......................................................................................... 2-11
REF 功能 ......................................................................................... 2-14
LA 通道的设置（仅 DS1000D 系列） .................................................. 2-21
选择和关闭通道 ............................................................................... 2-26
垂直位移和垂直档位旋钮的应用 ........................................................ 2-27
设置水平系统 ....................................................................................... 2-28
设置触发系统 ....................................................................................... 2-33
触发控制 ......................................................................................... 2-34
边沿触发 ......................................................................................... 2-35
脉宽触发 ......................................................................................... 2-36
视频触发 ......................................................................................... 2-37
斜率触发 ......................................................................................... 2-40
交替触发 ......................................................................................... 2-41
码型触发（仅 DS1000D 系列） ......................................................... 2-45
持续时间触发（仅 DS1000D 系列） ................................................... 2-46
触发设置 ......................................................................................... 2-47
设置采样系统 ....................................................................................... 2-52
设置显示系统 ....................................................................................... 2-55
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
VIII
存储和调出 .......................................................................................... 2-57
辅助系统功能设置 ................................................................................. 2-65
接口设置 ......................................................................................... 2-67
参数设置 ......................................................................................... 2-68
自校正 ............................................................................................ 2-69
通过/失败测试 ................................................................................. 2-70
规则设置 ......................................................................................... 2-71
打印设置 ......................................................................................... 2-75
波形录制 ......................................................................................... 2-76
语言选择 ......................................................................................... 2-80
自动测量 .............................................................................................. 2-81
电压参数的自动测量 ........................................................................ 2-85
时间参数的自动测量 ........................................................................ 2-86
光标测量 .............................................................................................. 2-87
手动模式 ......................................................................................... 2-88
追踪模式 ......................................................................................... 2-90
自动模式 ......................................................................................... 2-92
使用执行按钮 ....................................................................................... 2-93
第 3 章 使用实例 ................................................................................ 3-1
例一：测量简单信号 ............................................................................... 3-1
例二：观察正弦波信号通过电路产生的延迟和畸变 ..................................... 3-2
例三：捕捉单次信号 ............................................................................... 3-3
例四：减少信号上的随机噪声 .................................................................. 3-4
例五：应用光标测量 ............................................................................... 3-6
例六：X－Y 功能的应用 ........................................................................... 3-8
例七：视频信号触发 ............................................................................. 3-10
例八：使用光标测定 FFT 波形 ................................................................ 3-12
例九：通过/失败测试 ............................................................................ 3-13
例十：数字信号触发 ............................................................................. 3-14
第 4 章 系统提示及故障排除 ................................................................ 4-1
系统提示信息说明 ................................................................................... 4-1
故障处理 ................................................................................................ 4-3
第 5 章 性能指标 ................................................................................ 5-1
技术规格 ................................................................................................ 5-2
一般技术规格 ......................................................................................... 5-5
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
IX
第 6 章 附录 ...................................................................................... 6-1
附录 A：DS1000E, DS1000D 系列数字示波器附件 ...................................... 6-1
附录 B：保修概要 ................................................................................... 6-2
附录 C：保养和清洁维护 ......................................................................... 6-3
附录 D：联系我们 ................................................................................... 6-4
索引 ......................................................................................................... 1
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-1
第 1 章 初级操作指南
本章主要阐述以下题目：
初步了解 DS1000E, DS1000D 系列的前面板和用户界面
一般性检查
功能检查
探头补偿
使用数字探头（仅 DS1000D 系列）
自动设置
初步了解垂直系统
初步了解水平系统
初步了解触发系统
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-2
DS1000E, DS1000D 系列前面板和用户界面
当您得到一款新型示波器时，首先需要了解示波器前操作面板，DS1000E, DS1000D
系列数字示波器也不例外。本章对于 DS1000E, DS1000D 系列的前面板的操作及功能
做简单的描述和介绍，使您能在最短的时间熟悉 DS1000E, DS1000D 系列示波器的使
用。
DS1000E, DS1000D 系列向用户提供简单而功能明晰的前面板，以进行基本的操作。
面板上包括旋钮和功能按键。旋钮的功能与其它示波器类似。显示屏右侧的一列 5 个
灰色按键为菜单操作键（自上而下定义为 1 号至 5 号）。通过它们，您可以设置当前
菜单的不同选项；其它按键为功能键，通过它们，您可以进入不同的功能菜单或直接
获得特定的功能应用。
DS1000E 系列前面板图：
DS1000D 系列前面板图：
图 1－1
DS1000E, DS1000D 系列示波器前面板
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-3
触发控制
水平控制
垂直控制
多功能旋钮 功能按钮 控制按钮
USB 接口 逻辑分析仪接口 信号输入 外部触发 探头补偿
通道 输入
图 1－2
DS1000E, DS1000D 系列面板操作说明图
本书表示定义：
本书对于按键的文字表示与面板上按键的标识相同。
值得注意的是，MENU 功能键的标识用一四方框包围的文字所表示，如 MEASURE ，
代表前面板上的一个标注着 Measure 文字的透明功能键；
标识为 的多功能旋钮，用（ ）表示；
两个标识为 POSITION 的旋钮，用 表示；
两个标识为 SCALE 的旋钮，用 表示；
标识为 LEVEL 的旋钮，用 表示；
菜单操作键的标识用带阴影的文字表示，如 波形存储 ，表示存储菜单中的存储波形
选项。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-4
操作菜单：
对应不同的
功能键，菜单
会有所不同。
运行状态显示
显示当前波形窗口
在内存中的位置
内存中的触
发位置
当前波形窗口
的触发位置
波形显示窗口
运行状态显示
通道 1 耦合及
垂直档位状态
水平时基
档位状态
触发位移
显示
显示各数字通道
的开关状态
数字通道关闭
数字通道打开
通道 1 标志
数字通道标志
通道 2 标志
通道 1 标志
图 1－3
显示界面说明图（仅模拟通道打开）
图 1－3
显示界面说明图（仅模拟通道打开）
图 1－4
显示界面说明图（模拟和数字通道同时打开）
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-5
一般性检查
当您得到一台新的 DS1000E, DS1000D 系列示波器时，建议您按以下步骤对仪器进行
检查。
1． 检查是否存在因运输造成的损坏。
如果发现包装纸箱或泡沫塑料保护垫严重破损，请先保留，直到整机和附件通过
电性和机械性测试。
2． 检查附件。
关于提供的附件明细，在本说明书前述的―DS1000E, DS1000D 系列示波器附件‖
项目已经进行了说明。您可以参照此说明检查附件是否有缺失。
如果发现附件缺少或损坏，请和负责此业务的 RIGOL 经销商或 RIGOL 的当地
办事处联系。
3． 检查整机。
如果发现仪器外观破损，仪器工作不正常，或未能通过性能测试，请和负责此业
务的 RIGOL 经销商或 RIGOL 的当地办事处联系。
如果因运输造成仪器的损坏，请注意保留包装。通知运输部门和负责此业务的
RIGOL 经销商。RIGOL 会安排维修或更换。
（具体检测方法和步骤详见下一节之表述）
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-6
!
STORAGE 按钮
电源开关
功能检查
做一次快速功能检查，以核实本仪器运行正常。请按如下步骤进行：
1． 接通仪器电源。
您可通过一条接地主线操作示波器，电线的供电电压为 100 伏交流电至 240 伏交流
电，频率为 45Hz 至 440Hz。接通电源后，仪器执行所有自检项目，并确认通过自检，
按 STORAGE 按钮，用菜单操作键从顶部菜单框中选择 存储类型 ，然后调出 出厂
设置 菜单框。
图 1－5
上电后检查
警告：为避免电击，请确认示波器已经正确接地。
2．示波器接入信号
DS1000E 系列为双通道输入加一个外触发输入通道的数字示波器。
DS1000D 系列为双通道输入加一个外触发输入通道以及十六个数字输入通道的数字
示波器。
请按照如下步骤接入信号：
①．用示波器探头将信号接入通道 1（CH1）：将探头上的开关设定为 10X（图 1－6），
并将示波器探头与通道 1 连接。将探头连接器上的插槽对准 CH1 同轴电缆插接
件（BNC）上的插口并插入，然后向右旋转以拧紧探头。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-7
探头比例
探头补偿
图 1－6
探头补偿连接
②．示波器需要输入探头衰减系数。此衰减系数改变仪器的垂直档位比例，从而使得
测量结果正确反映被测信号的电平。（默认的探头菜单衰减系数设定值为 1X。）
设置探头衰减系数的方法如下：按 CH1 功能键显示通道 1 的操作菜单，应用与
探头项目平行的 3 号菜单操作键，选择与您使用的探头同比例的衰减系数。此时
设定应为 10X。
图 1－7 图 1－8
设定探头上的系数 设定菜单中的系数
③．把探头端部和接地夹接到探头补偿器的连接器上。按 AUTO （自动设置）按钮。
几秒钟内，可见到方波显示。
④．以同样的方法检查通道 2（CH2）。 按 OFF 功能按钮或再次按下 CH1 功能按钮
以关闭通道 1，按 CH2 功能按钮以打开通道 2，重复步骤 2 和步骤 3。
注意：探头补偿连接器输出的信号仅作探头补偿调整之用，不可用于校准。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-8
!
探头补偿
在首次将探头与任一输入通道连接时，进行此项调节，使探头与输入通道相配。未经
补偿或补偿偏差的探头会导致测量误差或错误。若调整探头补偿，请按如下步骤：
1. 将探头菜单衰减系数设定为 10X，将探头上的开关设定为 10X，并将示波器探
头与通道 1 连接。如使用探头钩形头，应确保与探头接触紧密。
将探头端部与探头补偿器的信号输出连接器相连，基准导线夹与探头补偿器的地
线连接器相连，打开通道 1，然后按 AUTO 。
2. 检查所显示波形的形状。
补偿过度 补偿正确 补偿不足
图 1－9
探头补偿调节
3. 如必要，用非金属质地的改锥调整探头上的可变电容，直到屏幕显示的波形如上
图―补偿正确‖。
4. 必要时，重复步骤。
警告：为避免使用探头时被电击，请确保探头的绝缘导线完好，并且连接高
压源时请不要接触探头的金属部分。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-9
!
探钩
使用数字探头（仅 DS1000D 系列）
1. 如有必要，可切断被测电路的电源。切断被测电路电源，可防止在连接探头时，
因不小心把两条线短路而造成电路损坏。由于探头上没有电压，因此示波器电源
可保持连接状态。
2. 把数字探头电缆连接到 DS1000D 系列示波器前面板的 D15-D0 数字信号输入端。
数字探头电缆带有标识，因此只能以一个方向连接。在连接电缆时，不必切断示
波器电源。
图 1－10
数字探头组件与示波器连接示意图
注意：只适用 于 DS1000D 系列示波器附带的、RIGOL 产品的型 号为
FC1868、LH1116、TC1100 和 LC1150 的数字探头套件。
3. 把探钩连到一条探头线上,要确保连接地线。
图 1－11
数字探头的探钩示意
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-10
通道接口夹
接地
电路接地
4. 把探钩连到需要测试的电路结点。
图 1－12
连接探钩到地测试点
5. 用探钩连接通道的接地线。
图 1－13
将探钩接地
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-11
波形显示的自动设置
DS1000E, DS1000D 系列数字示波器具有自动设置的功能。根据输入的信号，可自动
调整电压倍率、时基、以及触发方式至最好形态显示。应用自动设置要求被测信号的
频率大于或等于 50Hz，占空比大于 1％。
使用自动设置：
1． 将被测信号连接到信号输入通道。
2． 按下 AUTO 按钮。
示波器将自动设置垂直，水平和触发控制。如需要，可手工调整这些控制使波形显示
达到最佳。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-12
测量技巧
如果通道耦合方式为 DC，您可以通过观察波形与信号地之间的差距来快速测
量信号的直流分量。
如果耦合方式为 AC，信号里面的直流分量被滤除。这种方式方便您用更高的灵
敏度显示信号的交流分量。
初步了解垂直系统
如下图所示，在垂直控制区（VERTICAL）有一系列的按键、旋钮。下面的练习逐步
引导您熟悉垂直设置的使用。
图 1－14
垂直控制系统
1． 使用垂直 旋钮在波形窗口居中显示信号。
垂直 旋钮控制信号的垂直显示位置。当转动垂直 旋钮
时，指示通道地（GROUND）的标识跟随波形而上下移动。
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
1-13
双模拟通道垂直位置恢复到零点快捷键
旋动垂直 旋钮不但可以改变通道的垂直显示位置，更可以通过按
下该旋钮作为设置通道垂直显示位置恢复到零点的快捷键。
Coarse/Fine（粗调/微调）快捷键
可通过按下垂直 旋钮作为设置输入通道的粗调/微调状态的快捷键，
然后调节该旋钮即可粗调/微调垂直档位。
2． 改变垂直设置，并观察因此导致的状态信息变化。
您可以通过波形窗口下方的状态栏显示的信息，确定任何垂直档位的变化。
转动垂直 旋钮改变―Volt/div（伏/格）‖垂直档位，可以发现状态栏对应
通道的档位显示发生了相应的变化。
按 CH1 、 CH2 、 MATH 、 REF 、 LA （仅 DS1000D 系列），屏幕显示对
应通道的操作菜单、标志、波形和档位状态信息。按 OFF 按键关闭当前选择的
通道。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-14
Delayed（延迟扫描）快捷键
水平 旋钮不但可以通过转动调整―s/div（秒/格）‖，更可以按下切换
到延迟扫描状态。
初步了解水平系统
如下图所示，在水平控制区（HORIZONTAL）有一个按键、两个旋钮。下面的练习
逐渐引导您熟悉水平时基的设置。
图 1－15
水平控制区
1． 使用水平 旋钮改变水平档位设置，并观察因此导致的状态信息变化。
转动水平 旋钮改变―s/div（秒/格）‖水平档位，可以发现状态栏对应通
道的档位显示发生了相应的变化。水平扫描速度从 2ns* 至 50s，以 1－2－5 的
形式步进。
* 注：示波器型号不同，其水平扫描速度也有差别。
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
1-15
触发点位移恢复到水平零点快捷键
水平 旋钮不但可以通过转动调整信号在波形窗口的水平位置，更
可以按下该键使触发位移（或延迟扫描位移）恢复到水平零点处。
名词解释
触发位移：指实际触发点相对于存储器中点的位置。转动水平 旋
钮，可水平移动触发点。
2． 使用水平 旋钮调整信号在波形窗口的水平位置。
水平 旋钮控制信号的触发位移。当应用于触发位移时，转动水平
旋钮时，可以观察到波形随旋钮而水平移动。

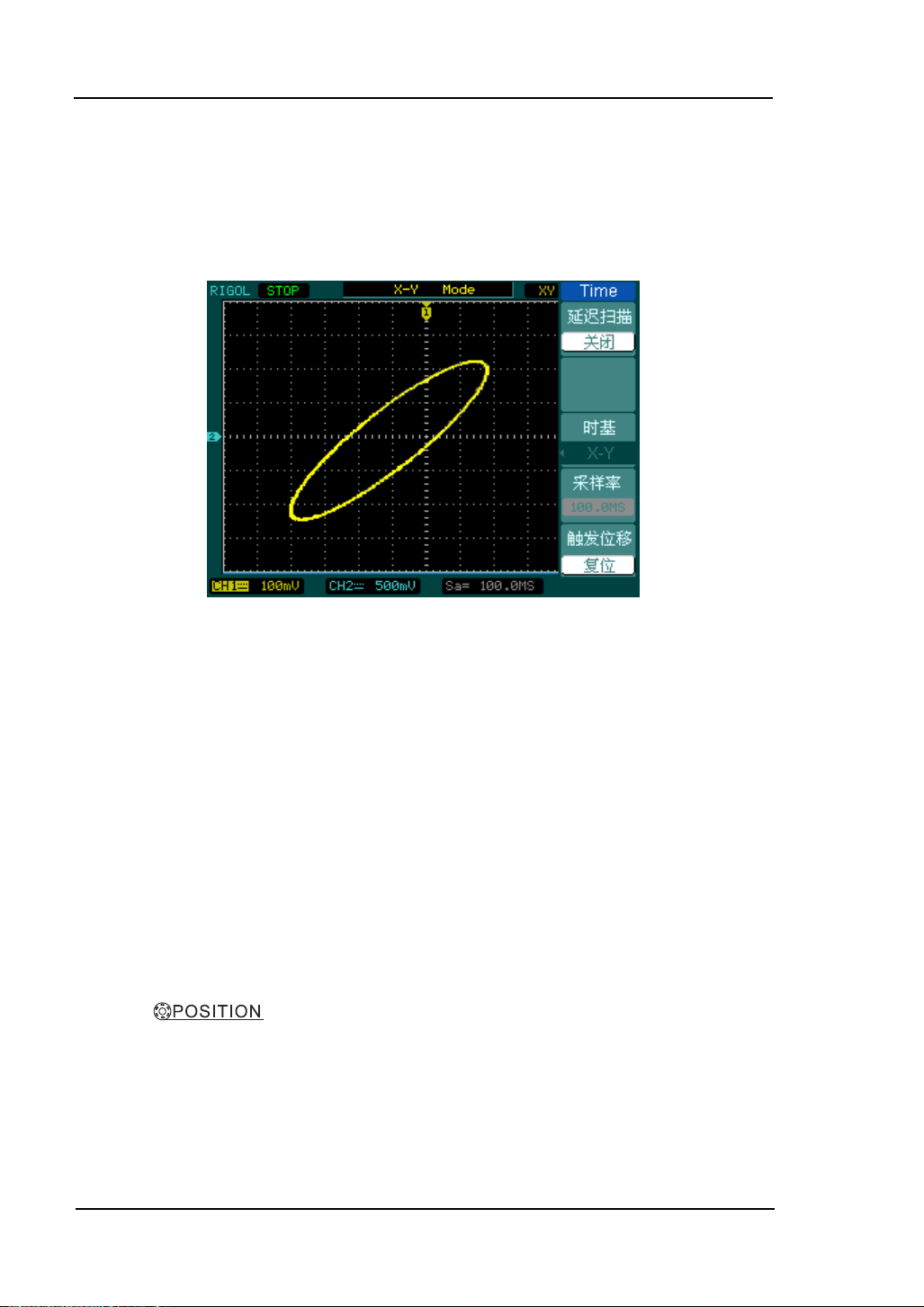

3． 按 MENU 按钮，显示 TIME 菜单。在此菜单下，可以开启/关闭延迟扫描或切换
Y－T、X－Y 和 ROLL 模式，还可以设置水平触发位移复位。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
1-16
触发电平恢复到零点快捷键
旋动垂直 旋钮不但可以改变触发电平值，更可以通过按下该旋钮作为
设置触发电平恢复到零点的快捷键。
初步了解触发系统
如下图所示，在触发控制区（TRIGGER）有一个旋钮、三个按键。下面的练习逐渐
引导您熟悉触发系统的设置。
图 1－16
触发控制区
1． 使用 旋钮改变触发电平设置。
转动 旋钮，可以发现屏幕上出现一条桔红色的触发线以及触发标志，随
旋钮转动而上下移动。停止转动旋钮，此触发线和触发标志会在约 5 秒后消失。
在移动触发线的同时，可以观察到在屏幕上触发电平的数值发生了变化。
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
1-17
名词解释
触发释抑：指重新启动触发电路的时间间隔。旋动多功能旋钮（ ）， 可设置
触发释抑时间。
2． 使用 MENU 调出触发操作菜单（见下图），改变触发的设置，观察由此造成的状
态变化。
图 1－17
·按 1 号菜单操作按键，选择 边沿触发 。
·按 2 号菜单操作按键，选择―信源选择‖为 CH1 。
·按 3 号菜单操作按键，设置―边沿类型‖为 上升沿 。
·按 4 号菜单操作按键，设置―触发方式‖为 自动 。

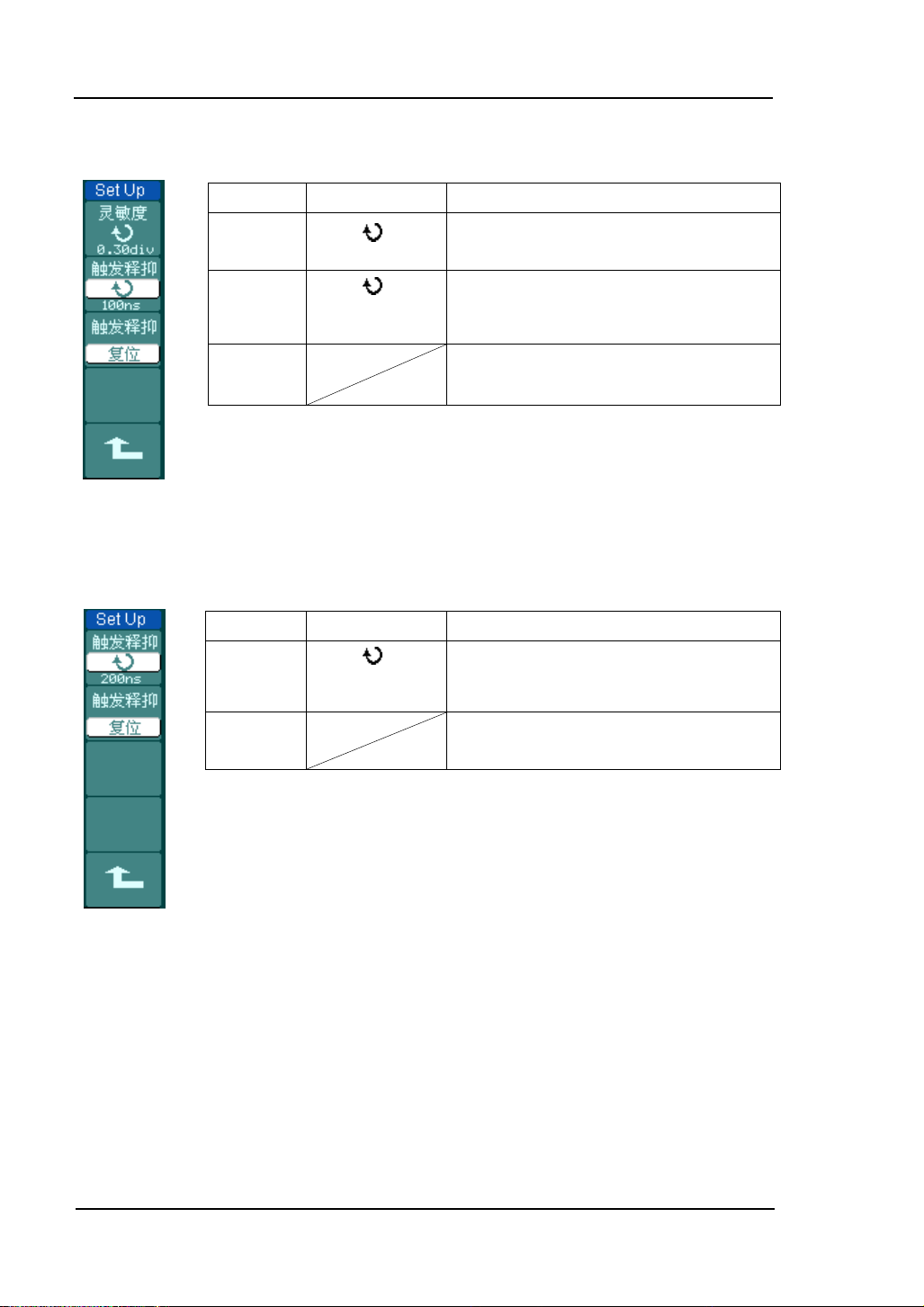

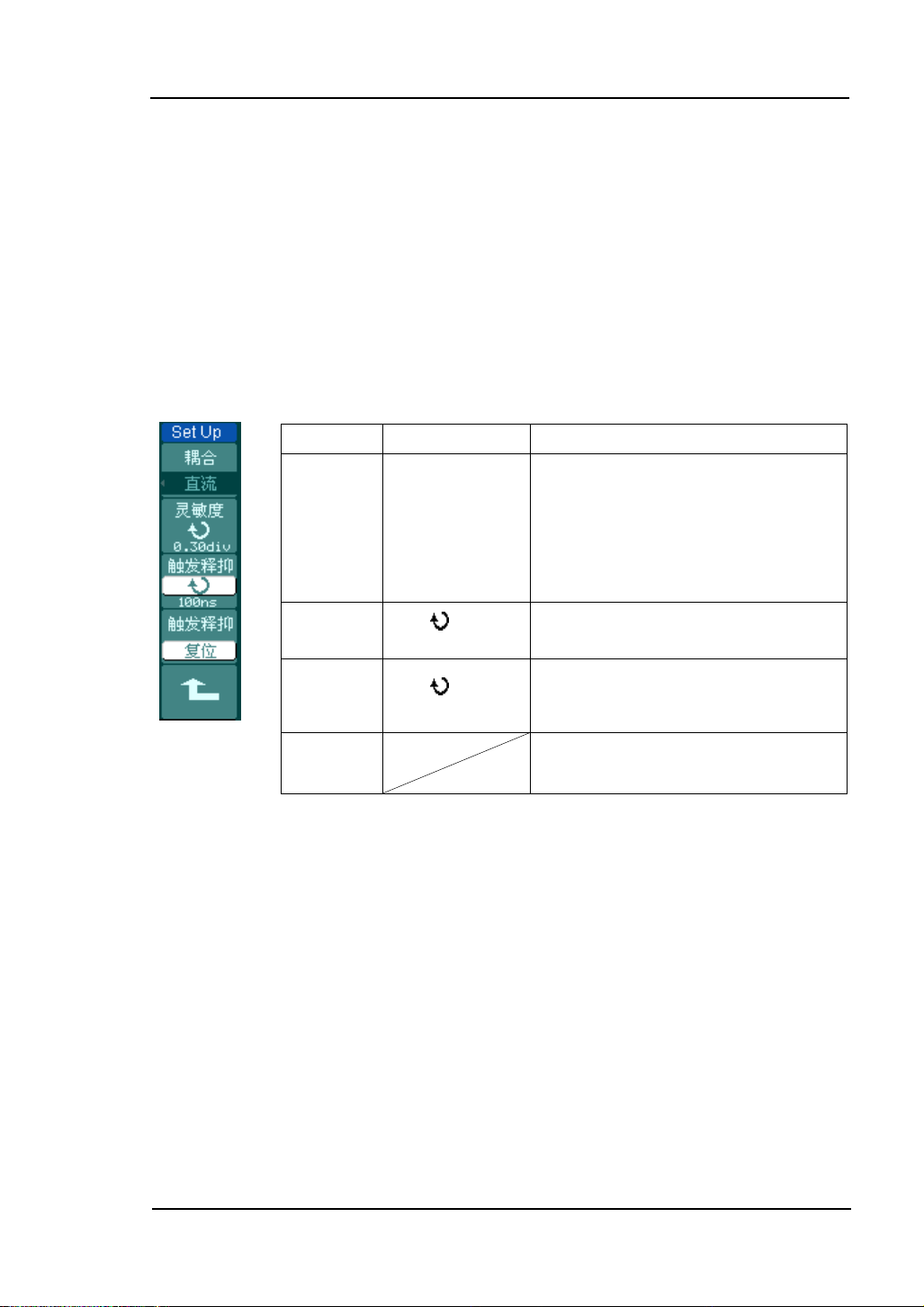

·按 5 号菜单操作按键，进入―触发设置‖二级菜单，对触发的耦
合方式，触发灵敏度和触发释抑时间进行设置。
注：改变前三项的设置会导致屏幕右上角状态栏的变化。
3． 按 50% 按钮，设定触发电平在触发信号幅值的垂直中点。
4． 按 FORCE 按钮：强制产生一触发信号，主要应用于触发方式中的―普通‖和―单次‖
模式。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-1
第 2 章 高级操作指南
到目 前为 止 ，您 已经初 步 熟悉 DS1000E, DS1000D 系列示 波 器的 垂 直控 制 区
（VERTICAL）、水平控制区（HORIZONTAL）、触发系统（TRIGGER）的操作，以及
前面板各功能区和按键、旋钮的作用。通过前一章的介绍，用户应该熟悉通过观察状
态栏来确定示波器设置的变化。
本章主要阐述以下题目：
设置垂直系统 （ CH1 、 CH2 、 MATH 、 REF 、 LA （仅 DS1000D
系列）、 OFF 、垂直 、垂直 ）
设置水平系统 （ MENU 、水平 、水平 ）
设置触发系统 （ 、 MENU 、 50% 、 FORCE ）
设置采样方式 （ ACQUIRE ）
设置显示方式 （ DISPLAY ）
存储和调出 （ STORAGE ）
辅助系统设置 （ UTILITY ）
自动测量 （ MEASURE ）
光标测量 （ CURSOR ）
使用执行按钮 （ AUTO 、 RUN/STOP ）
建议您详细阅读本章，了解DS1000E, DS1000D系列多样的测量功能和其它操作方法。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-2
功能菜单
设定
说明
耦合
交流
直流
接地
阻挡输入信号的直流成分。
通过输入信号的交流和直流成分。
断开输入信号。
带宽限制
打开
关闭
限制带宽至 20MHz，以减少显示噪音。
满带宽。
探头
1X
5X
10X
50X
100X
500X
1000X
根据探头衰减因数选取其中一个值，以
保持垂直标尺读数准确。
数字滤波
设置数字滤波（见表 2－4）
（下一页）
1/2
进入下一页菜单（以下均同，不再说明）
（上一页）
2/2
返回上一页菜单（以下均同，不再说明）
档位调节
粗调
微调
粗调按 1-2-5 进制设定垂直灵敏度。
微调则在粗调设置范围之间进一步细
分，以改善垂直分辩率。
反相
打开
关闭
打开波形反向功能。
波形正常显示。

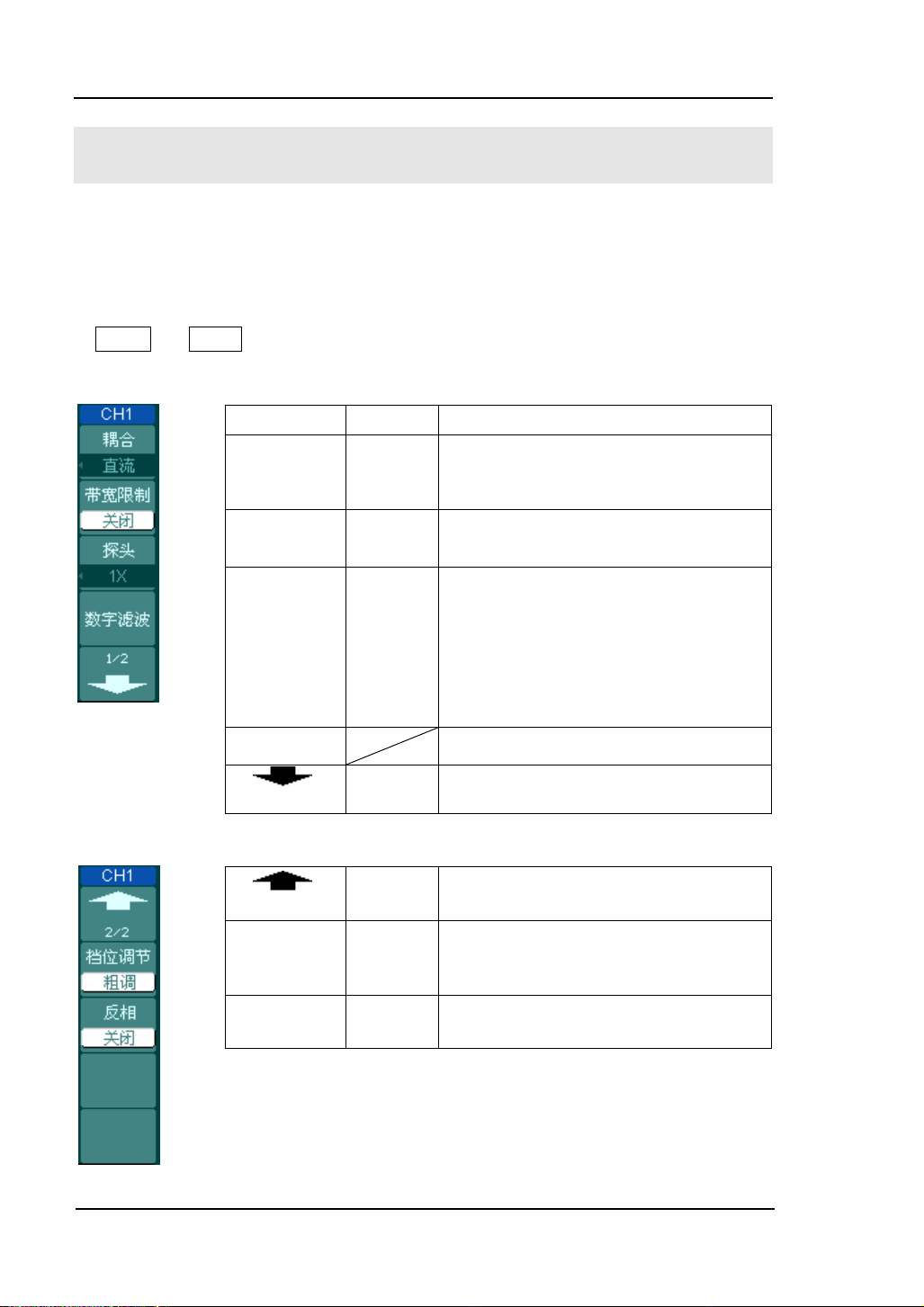

设置垂直系统
通道的设置
每个通道有独立的垂直菜单。每个项目都按不同的通道单独设置。
按 CH1 或 CH2 功能按键，系统显示 CH1 或 CH2 通道的操作菜单，说明见下表：
图 2－1 表 2－1 通道设置菜单
图 2－2 表 2－2 通道设置菜单
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-3
交流耦合设置
交流耦合
状态标志
直流耦合设置
直流耦合
状态标志
1． 设置通道耦合
以 CH1 通道为例，被测信号是一含有直流偏置的正弦信号。
按 CH1 耦合 交流 ，设置为交流耦合方式。被测信号含有的直流分量被阻
隔。波形显示如下图所示。
图 2－3
交流耦合设置
按 CH1 耦合 直流 ，设置为直流耦合方式。被测信号含有的直流分量和交
流分量都可以通过。波形显示如下图所示。
图 2－4
直流耦合设置
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-4
接地耦合设置
接地耦合
状态标志
按 CH1 耦合 接地 ，设置为接地方式。被测信号含有的直流分量和交流分
量都被阻隔。波形显示如下图所示。
图 2－5
接地耦合设置
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-5
带宽限制 20M
带宽限制标记
关闭带宽限制
2．设置通道带宽限制
以 CH1 通道为例，被测信号是一含有高频振荡的脉冲信号。
按 CH1 带宽限制 关闭 ，设置带宽限制为关闭状态。被测信号含有的高频
分量可以通过。波形显示如下图所示。
图 2－6
关闭带宽限制
按 CH1 带宽限制 打开 ，设置带宽限制为打开状态。被测信号含有的大于
20MHz 的高频分量被阻隔。波形显示如下图所示。
图 2－7
打开带宽限制
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-6
探头衰减系数
对应菜单设置
1:1
1X
5:1
5X
10:1
10X
50:1
50X
100:1
100X
500:1
500X
1000:1
1000X
垂直档位的变化
探头衰减系数
3． 调节探头比例
为了配合探头的衰减系数，需要在通道操作菜单相应调整探头衰减比例系数。如探头
衰减系数为 10:1，示波器输入通道的比例也应设置成 10X ，以避免显示的档位信息
和测量的数据发生错误。
下图的示例为应用 1000:1 探头时的设置及垂直档位的显示。
图 2－8
设置探头衰减系数
表 2－3 探头衰减系数菜单
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-7
操作技巧
切换粗调/微调不但可以通过此菜单操作，更可以通过按下垂直 旋钮
作为设置输入通道的粗调/微调状态的快捷键。
微调设定
微调数值变化
4． 档位调节设置
垂直档位调节分为粗调和微调两种模式。垂直灵敏度的范围是 2mV/div 至 10V/div（探
头比例设置为 1X）。粗调是以 1－2－5 步进方式调整垂直档位。即以 2mV/div、
5mV/div、10mV/div、20mV/div……10V/div 方式步进。
微调指在当前垂直档位范围内进一步调整。如果输入的波形幅度在当前档位略大于满
刻度，而应用下一档位波形显示幅度稍低，可以应用微调改善波形显示幅度，以利于
观察信号细节。

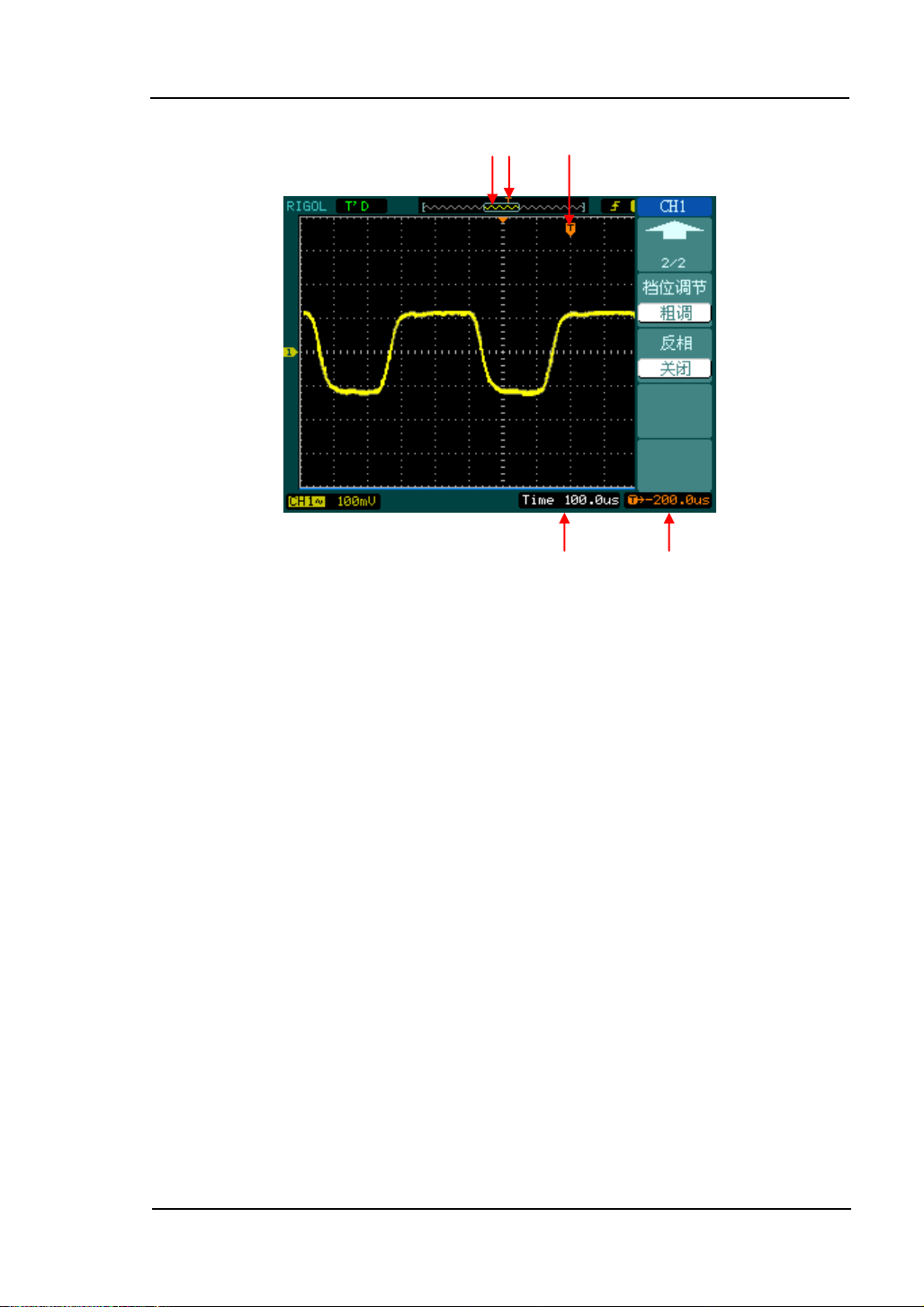

图 2－9
档位调节示意图
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-8
未反向
波形反向
5．波形反相的设置
波形反相：显示的信号相对地电位翻转 180 度。
图 2－10
未反相的波形
图 2－11
反相的波形
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-9

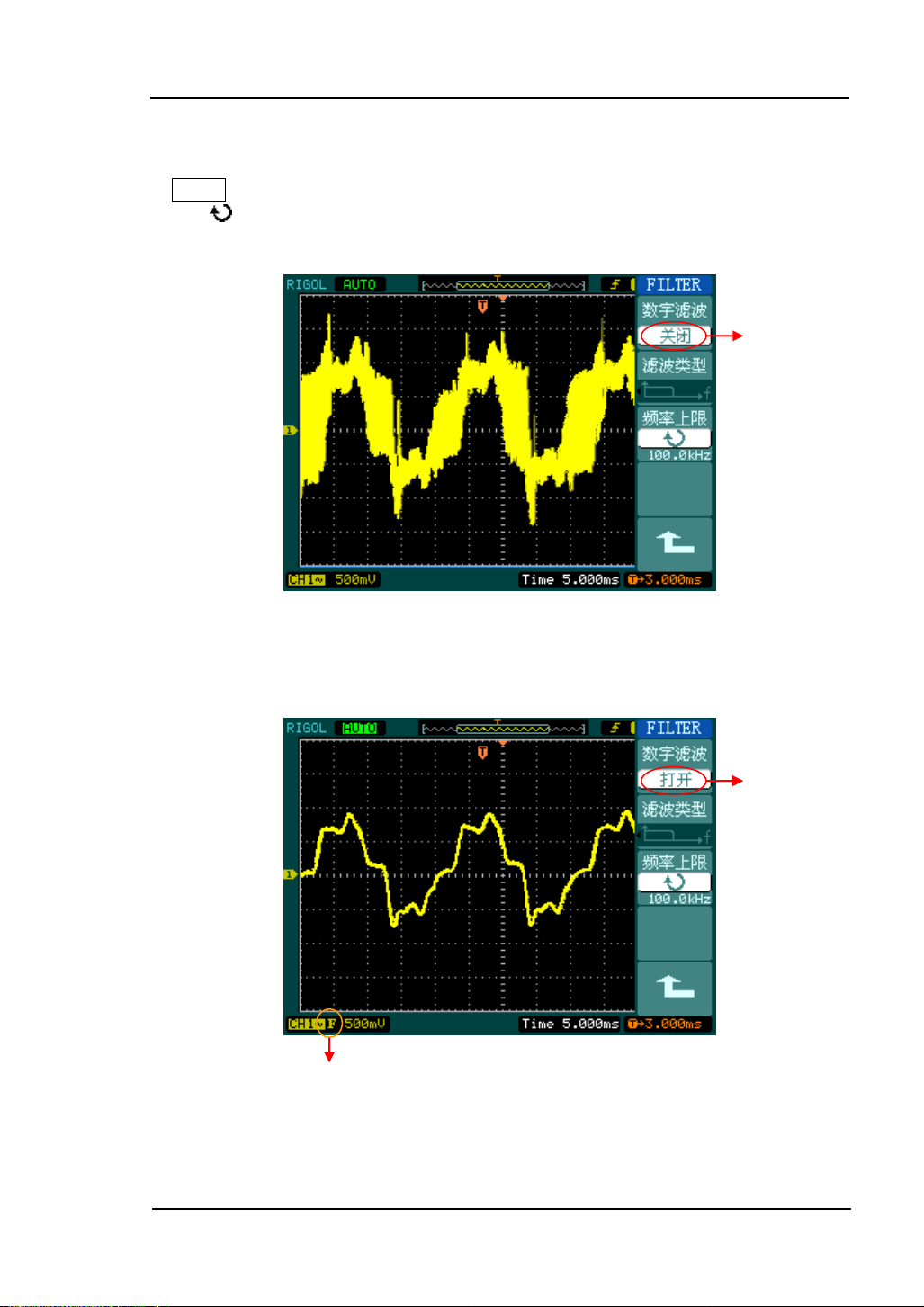

关闭数字滤波
打开数字滤波
滤波打开标记
数字滤波
按 CH1 （第一页） 数字滤波，系统显示 FILTER 数字滤波功能菜单，旋动多功能
旋钮（ ）设置频率上限和下限，设定滤波器的带宽范围。说明见表 2－4：
图 2－12
关闭数字滤波
图 2－13
关闭数字滤波
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-10
功能菜单
设定
说明
数字滤波
关闭
打开
关闭数字滤波器
打开数字滤波器
滤波类型
设置滤波器为低通滤波
设置滤波器为高通滤波
设置滤波器为带通滤波
设置滤波器为带阻滤波
频率上限
< 上限频
率>
多功能旋钮（ ）设置频率上限
频率下限
< 下限频
率>
多功能旋钮（ ）设置频率下限
返回上一级菜单（以下均同，不再说明）
图 2－14 表 2－4 滤波器设置菜单
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-11
功能菜单
设定
说明
操作
A+B
A -B
A× B
FFT
信源 A 与信源 B 波形相加
信源 A 波形减去信源 B 波形
信源 A 与信源 B 波形相乘
FFT 数学运算
信源 A
CH1
CH2
设定信源 A 为 CH1 通道波形
设定信源 A 为 CH2 通道波形
信源 B
CH1
CH2
设定信源 B 为 CH1 通道波形
设定信源 B 为 CH2 通道波形
反相
打开
关闭
打开数学运算波形反相功能
关闭反相功能
MATH 幅度
数学运算
数学运算（MATH）功能是显示 CH1、CH2 通道波形相加、相减、相乘以及 FFT 运算
的结果。数学运算的结果同样可以通过栅格或游标进行测量。
图 2－15
数学运算界面
图 2－16 表 2－5 数学运算菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-12
FFT 操作技巧
具有直流成分或偏差的信号会导致 FFT 波形成分的错误或偏差。为减少直流成分可
以选择 交流 耦合方式。
为减少重复或单次脉冲事件的随机噪声以及混叠频率成分，可设置示波器的获取模
式为平均获取方式。
如果在一个大的动态范围内显示 FFT 波形，建议使用 dBVrms 垂直刻度。dB 刻度应
用对数方式显示垂直幅度大小。
功能菜单
设定
说明
操作
A+B
A -B
A× B
FFT
信源 A 与信源 B 波形相加
信源 A 波形减去信源 B 波形
信源 A 与信源 B 波形相乘
FFT 数学运算
信源选择
CH1
CH2
设定 CH1 为运算波形
设定 CH2 为运算波形
窗函数
Rectangle
Hanning
Hamming
Blackman
设定 Rectangle 窗函数
设定 Hanning 窗函数
设定 Hamming 窗函数
设定 Blackman 窗函数
显示
分屏
全屏
半屏显示 FFT 波形
全屏显示 FFT 波形
垂直刻度
Vrms
dBVrms
设定以 Vrms 为垂直刻度单位
设定以 dBVrms 为垂直刻度单位
FFT 频谱分析
使用 FFT（快速傅立叶变换）数学运算可将时域（YT）时域信号转换成频域信号。使
用 FFT 可以方便地观察下列类型的信号：
测量系统中谐波含量和失真
表现直流电源中的噪声特性
分析振动
图 2－17 表 2－6 FFT 操作菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-13
FFT 窗
特点
最合适的测量内容
Rectangle
最好的频率分辨，最差的幅
度分辨率。
与不加窗的状况基本类似。
暂态或短脉冲，信号电平在此前后大致相
等。
频率非常相近的等幅正弦波。
具有变化比较缓慢波谱的宽带随机噪声
Hanning
Hamming
与矩形窗比，具有较好的频
率分辨率，较差的幅度分辨
率。
Hamming 窗的频率分辨率
稍好于 Hanning 窗。
正弦、周期和窄带随机噪声。
暂态或短脉冲，信号电平在此前后相差很
大。
Blackman
最好的幅度分辨，最差的频
率分辨率。
主要用于单频信号，寻找更高次谐波
名词解释
FFT 分辨率：定义为采样率与运算点的商。在运算点数固定时，采样率越低 FFT 分
辨率就越好。
奈奎斯特频率：对最高频率量为 F 的波形，必须使用至少 2F 的采样率才能重建原波
形。它也被称为奈奎斯特判则，这里 F 是奈奎斯特频率，而 2F 是奈奎斯特率。
选择 FFT 窗口
在假设 YT 波形是不断重复的条件下，示波器对有限长度的时间记录进行 FFT 变换。
这样当周期为整数时，YT 波形在开始和结束处波形的幅值相同，波形就不会产生中
断。但是，如果 YT 波形的周期为非整数时，就引起波形开始和结束处的波形幅值不
同，从而使连接处产生高频瞬态中断。在频域中，这种效应称为泄漏。因此为避免泄
漏的产生，在原波形上乘以一个窗函数，强制开始和结束处的值为 0。
表 2－7 FFT 窗函数说明
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-14
功能菜单
设定
说明
信源选择
CH1
CH2
MATH/FFT
LA
选择 CH1 作为参考通道
选择 CH2 作为参考通道
选择 MATH /FFT 作为参考通道
选择 LA 作为参考通道（仅 DS1000D 系列）
存储位置
内 部
外 部
选择内部存储位置
选择外部存储位置
保存
将 REF 波形保存到内部存储区
导入/导
出
进入导入/导出菜单（见表 2－10）
复位
复位 REF 波形
功能菜单
设定
说明
信源选择
CH1
CH2
MATH/FFT
LA
选择 CH1 作为参考通道
选择 CH2 作为参考通道
选择 MATH /FFT 作为参考通道
选择 LA 作为参考通道（仅 DS1000D 系列）
存储位置
内 部
外 部
选择内部存储位置
选择外部存储位置
保存
将 REF 波形保存到外部存储区
导入
进入导入菜单（见表 2－14）
复位
复位 REF 波形
REF 功能
在实际测试过程中，用 DS1000E, DS1000D 系列示波器测量观察有关组件的波形，可
以把波形和参考波形样板进行比较，从而判断故障原因。此法在具有详尽电路工作点
参考波形条件下尤为适用。
按下 REF 按钮显示参考波形菜单，设置说明如下：
图 2－18 表 2－8 选择内部存储位置
图 2－19 表 2－9 选择外部存储位置
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-15
功能菜单
设定
说明
浏览器
路径
目录
文件
切换文件系统显示的路径、目
录和文件
导出
将用 户 保存 到 内部 存 储区 的
REF 文件导出到外部存储器
（见表 2－11）
导入
将用户选定的 REF 文件导入到
内部存储区
删除文件
删除用户选定文件
导入/导出操作：
按 REF 导入/导出 进入下面所示菜单。
图 2－20 表 2－10 导入/导出菜单说明
导入/导出界面如下图所示：
图 2－21
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-16
功能菜单
设定
说明
文件名称的输入焦点向上移动
文件名称的输入焦点向下移动
删除文件名称字符串或拼音字符串
（中文输入）中高亮显示的字符
保存
执行导出文件操作
导出操作
按 REF 导入/导出 导出 进入下面所示菜单。
图 2－22 表 2－11 导入菜单说明
DS1000E, DS1000D 系列数字示波器用户手册
图 2－23
导出操作界面
© 2008 RIGOL Technologies, Inc.
RIGOL
2-17
功能菜单
设定
说明
浏览器
路径
目录
文件
切换文件系统显示的路径、目录和
文件
新建文件
（目录）
文件系统焦点在路径和文件时，该
键用来新建文件，否则为新建目录
操作（见表 2－13）
删除文件
删除用户选定文件
保存到外部存储区操作
按 REF 保存 进入下面所示菜单。
图 2－24 表 2－12 保存菜单说明
© 2008 RIGOL Technologies, Inc.
图 2－25
保存操作界面
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-18
功能菜单
设定
说明
文件名称的输入焦点向上移动
文件名称的输入焦点向下移动
删除文件名称字符串或拼音字
符串（中文输入）中高亮显示
的字符
保存
执行保存文件操作
文件名称
输入框
拼音输入框
汉字显示框
切换中英文
切换大小写
新建文件（或新建目录）操作
按 REF 保存 新建文件 （或 新建目录 ）进入下面所示菜单。
图 2－26 表 2－13 新建文件菜单说明
图 2－27
中文输入界面
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-19
功能菜单
设定
说明
浏览器
路径
目录
文件
切换文件系统显示的路径、目
录和文件
导入
将用户选定的 REF 文件导入到
内部存储区
导入文件操作
按 REF 导入 进入下面所示菜单。
图 2－28 表 2－14 导入菜单说明
© 2008 RIGOL Technologies, Inc.
图 2－29
导入操作界面
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-20
图 2－30
导入显示效果图
操作说明
1． 按下 REF 菜单按钮，显示参考波形菜单。
2． 按1号菜单操作键选择参考波形的 CH1 、 CH2 、 MATH 、 FFT 或 LA （仅
DS1000D系列）通道。
3． 旋转垂直 和垂直 旋钮调整参考波形的垂直位置和档位至
适合的位置。
4． 按2号菜单操作键选择波形参考的存储位置。
5． 按3号菜单操作键保存当前屏幕波形到内部或外部存储区作为波形参考。
注意：
若以X－Y方式存储波形，此存储不适用于参考波形。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-21
功能菜单
设定
说明
D7-D0
设置通道组 D7-D0（见表 2－16）
D15-D8
设置通道组 D15-D8（见表 2－17）
当前通道
<D15-D0>
多功能旋钮（ ）选择当前可被移动的数
字通道
门限类型
TTL
CMOS
ECL
用户定义
选择所有数字通道的门限类型，用户定义
类型时可以设置门限电平值
用户定义
<门限电平>
多功能旋钮（ ）设置用户定义类型的门
限电平值
LA 通道的设置（仅 DS1000D 系列）
可以打开（或关闭）单个通道或一组（8 个）通道，还可以设置波形大小。改变数字
通道在屏幕上的显示位置以及选择门限类型。
按 LA 功能按键，系统显示 LA 通道的操作菜单，说明见下表：
图 2－31 表 2－15 LA 操作菜单说明
1．显示和重新排列数字通道 ：
(1) 按 LA D7-D0 或 D15-D8 ，进入通道组设置功能菜单，开启或关闭数字
通道的显示。
(2) 按 LA 当前通道 ，令多功能旋钮（ ）选择数字通道有效，旋动多功能
旋钮选择数字通道，所选通道号在显示屏左端以红色显示（彩色液晶）。
(3) 旋转垂直 ，所选通道在显示屏上重新定位。
菜单显示如下图所示。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-22
当前通道
选择当前
移动通道
用户定义门
限值设置
门限类型设置
2．设置数字通道的门限类型：
图2－32
打开和排列数字通道
按 LA 门限类型 ，选择预设的门限类型或 用户定义 设置您自己的门限电平。
菜单显示如下图所示。
图2－33
设置数字通道门限类型
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-23
门限说明
门限类型 门限电平
TTL 1.4V
CMOS 2.5V
ECL –1.3V
用户定义 在–8V 至+8V 之间变化
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-24
功能菜单
设定
说明
通道设置
D7-D0
打开或关闭 D7-D0 内的单个通道
D7-D0
全部打开
全部关闭
强制打开或关闭 D7-D0 内的 8 个通道
波形大小
全屏显示 8 个通道
全屏显示 16 个通道
复位
复位 D7-D0 通道组中的波形
功能菜单
设定
说明
通道设置
D15-D8
打开或关闭 D15-D8 内的单个通道
D15-D8
全部打开
全部关闭
强制打开或关闭 D15-D8 内的 8 个通道
波形大小
全屏显示 8 个通道
全屏显示 16 个通道
复位
复位 D15-D8 通道组中的波形
通道组设置
按 LA D7-D0 或 D15-D8 ，系统显示 D7-D0 或 D15-D8 通道组设置功能菜单，
独立打开或关闭单个通道或以 8 个为一组控制通道的开关和设置波形大小。说明见表
2－16 和 2－17。
图 2－34 表 2－16 数字通道设置菜单
图 2－35 表 2－17 数字通道设置菜单
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-25
打开或关闭
单个通道
通道组中的通
道列表和开关
状态

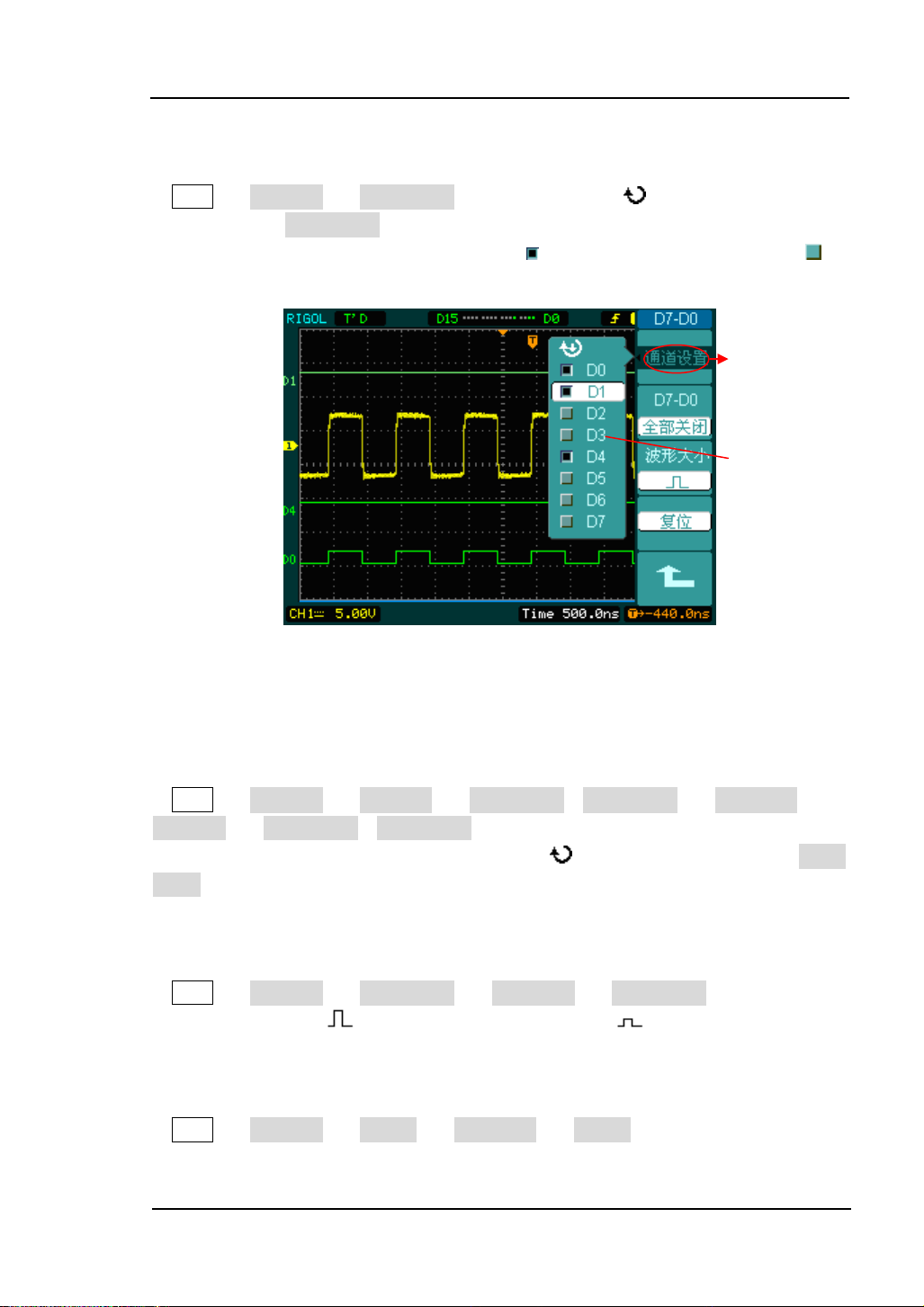

1. 开启和关闭单个数字通道 ：
按 LA D7-D0 通道设置 ，旋动多功能旋钮（ ），选择要开启或关闭的
数字通道，按下 通道设置 1号菜单操作键或多功能旋钮开启或关闭通道。在通道开
启时，通道设置菜单操作键中的方框被填充（ ） ；通道关闭时方框未被填充（ ）。
图 2－36
打开和关闭数字通道
2. 强制开启或关闭所有数字通道 ：
按 LA D7-D0 D7-D0 全部打开 或 全部关闭 ，或 D15-D8
D15-D8 全部打开 或 全部关闭 ，将强制打开或关闭所选通道组中的所有数字
通道。打开或关闭一个通道，旋动多功能旋钮（ ）选择所需通道，然后按下 通道
设置 1号菜单操作键或多功能旋钮。
3. 设置数字通道波形大小：
按 LA D7-D0 波形大小 ，或 D15-D8 波形大小 ，选择数字通道
的波形大小。选择 ，全屏显示8个通道；选择 ，全屏显示16个通道。
4. 复位数字通道波形显示：
按 LA D7-D0 复位 ，或 D15-D8 复位 ，设置数字通道显示复位。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-26
通道类型
通道状态
状态标志
通道 1（CH1）
打开
当前选中
关闭
CH1（黄底黑字）
CH1（黑底黄字）
无状态标志
通道 2（CH2）
打开
当前选中
关闭
CH2（蓝底黑字）
CH2（黑底蓝字）
无状态标志
数学运算（MATH）
打开
当前选中
关闭
Math（紫底黑字）
Math（黑底紫字）
无状态标志
选择和关闭通道
DS1000E, DS1000D 系列的 CH1、CH2 以及 LA（仅 DS1000D 系列）为信号输入通道。
此外，对于数学运算（MATH）和（REF）的显示和操作也是按通道等同处理。即在
处理 MATH 和 REF 时，也可以理解为是在处理相对独立的通道。
欲打开或选择某一通道时，只需按其对应的通道按键。通道按键灯亮说明该通道已被
激活，若希望关闭某个通道，再次按下该通道按键或此通道在当前处于选中状态时，
按 OFF 按键也可将其关闭，通道按键灯灭。
表 2－18 通道打开和关闭的状态标志
注：示波器在屏幕左下角显示上述通道状态标志。
对 LA 进行操作，将关闭或打开所有数字通道。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-27
垂直位移和垂直档位旋钮的应用
1. 垂直 旋钮调整所有通道（包括数学运算，REF 和 LA）波形的垂直
位置。这个控制钮的解析度根据垂直档位而变化（适用于 DS1000D 系列，对数
字通道，根据所选的波形显示大小而变化），按下此旋钮使选中通道的位移立即
回零（适用于 DS1000D 系列，该功能不包括数字通道）。
2. 垂直 旋钮调整所有通道（包括数学运算和 REF，不包括 LA）波形的垂
直分辨率。粗调是以 1－2－5 方式步进确定垂直档位灵敏度。顺时针增大，逆时
针减小垂直灵敏度。细调是在当前档位进一步调节波形显示幅度。同样顺时针增
大，逆时针减小显示幅度。粗调、微调可通过按垂直 旋钮切换。
3. 需要调整的通道（包括数学运算，LA 和 REF）只有处于选中的状态（见上节所
述），垂直 和垂直 旋钮才能调节此通道。REF（参考波形）
的垂直档位调整对应其存储位置的波形设置。
4. 调整通道波形的垂直位置时，屏幕在左下角显示垂直位置信息。例如：
POS: 32.4mV ，显示的文字颜色与通道波形的颜色相同，以―V‖（伏）为单位。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-28
功能菜单
设定
说明
延迟扫描
打开
关闭
进入 Delayed 波形延迟扫描
关闭延迟扫描
时基
Y－T
X－Y
Roll
Y－T 方式显示垂直电压与水平时间
的相对关系
X－Y 方式在水平轴上显示通道 1 幅
值，在垂直轴上显示通道 2 幅值
Roll 方式下示波器从屏幕右侧到左
侧滚动更新波形采样点
采样率
显示系统采样率
触发位移
复位
调整触发位置到中心零点
设置水平系统
水平控制旋钮
使用水平控制钮可改变水平刻度（时基）、触发在内存中的水平位置（触发位移）。屏
幕水平方向上的中点是波形的时间参考点。改变水平刻度会导致波形相对屏幕中心扩
张或收缩。水平位置改变波形相对于触发点的位置。
水平 ：
调整通道波形（包括数学运算）的水平位置。这个控制钮的解析度根据时基而变化，
按下此旋钮使触发位置立即回到屏幕中心。
水平 ：
调整主时基或延迟扫描（Delayed）时基，即秒/格（s/div）。当延迟扫描被打开时，
将通过改变水平 旋钮改变延迟扫描时基而改变窗口宽度。详情请参看延迟
扫描（Delayed）的介绍。
水平控制按键 MENU ：显示水平菜单。（见下表）
图 2－37 表 2－19 水平设置菜单
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-29
①② ③
④ ⑤
图 2－38
水平设置标志说明
标志说明：
①．标志代表当前的波形视窗在内存中的位置。
②．标识触发点在内存中的位置。
③．标识触发点在当前波形视窗中的位置。
④．水平时基（主时基）显示，即―秒/格‖（s/div）。
⑤．触发位置相对于视窗中点的水平距离。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-30
名词解释
Y－T 方式： 此方式下 Y 轴表示电压量，X 轴表示时间量。
X－Y 方式： 此方式下 X 轴表示通道 1 电压量，Y 轴表示通道 2 电压量。
滚动方式： 当仪器进入滚动模式，波形自右向左滚动刷新显示。在滚动模式中，
波形水平位移和触发控制不起作用。一旦设置滚动模式，时基控制设
定必须在 500ms/div，或更慢。
慢扫描模式： 当水平时基控制设定在 50 ms/div 或更慢，仪器进入慢扫描采样方式。
在此方式下，示波器先行采集触发点左侧的数据，然后等待触发，在
触发发生后继续完成触发点右侧波形。应用慢扫描模式观察低频信号
时，建议将通道耦合设置成 直流 。
秒/格（s/div）：水平刻度（时基）单位。如波形采样被停止（使用 RUN/STOP 键），
时基控制可扩张或压缩波形。
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-31
操作技巧
进入延迟扫描不但可以通过水平区域的 MENU 菜单操作，也可以直接按下此区域的水
平 旋钮作为延迟扫描快捷键，切换到延迟扫描状态。
延迟扫描时基
主时基
经过水平扩展的波形部分
期望水平扩展的波形部分
延迟扫描
延迟扫描用来放大一段波形，以便查看图像细节。延迟扫描时基设定不能慢于主时基
的设定。
图 2－39 延迟扫描示意图
在延迟扫描下，分两个显示区域，如上图所示。上半部分显示的是原波形，未被半透
明蓝 色覆 盖 的 区 域是 期望被 水平 扩 展 的 波形 部分。 此区 域 可 以 通过 转动 水 平
旋钮左右移动，或转动水平 旋钮扩大和减小选择区域。下半
部分是选定的原波形区域经过水平扩展的波形。值得注意的是，延迟时基相对于主时
基提高了分辨率（如上图所示）。由于整个下半部分显示的波形对应于上半部分选定
的区域，因此转动水平 旋钮减小选择区域可以提高延迟时基，即提高了波
形的水平扩展倍数。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-32
X－Y 方式
此方式只适用于通道 1 和通道 2。选择 X－Y 显示方式以后，水平轴上显示通道 1 电
压，垂直轴上显示通道 2 电压。
图 2－40
X－Y 显示方式
注意：示波器在正常 Y－T 方式下可应用任意采样速率捕获波形。欲在 X－Y 方式下
同样可以调整采样率和通道的垂直档位。X－Y 方式缺省的采样率是 100MSa/s。一般
情况下，将采样率适当降低，可以得到较好显示效果的李沙育图形。
以下功能在 XY 显示方式中不起作用。
LA 功能（仅 DS1000D 系列）
自动测量模式
光标测量模式
参考或数学运算波形
延迟扫描（Delayed）
矢量显示类型
水平 旋钮
触发控制
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-33
设置触发系统
触发决定了示波器何时开始采集数据和显示波形。一旦触发被正确设定，它可以将不
稳定的显示转换成有意义的波形。
示波器在开始采集数据时，先收集足够的数据用来在触发点的左方画出波形。示波器
在等待触发条件发生的同时连续地采集数据。当检测到触发后，示波器连续地采集足
够的数据以在触发点的右方画出波形。
示波器操作面板的触发控制区包括触发电平调整旋钮 ；触发菜单按键
MENU ；设定触发电平在信号垂直中点的 50% ；强制触发按键 FORCE 。
：触发电平设定触发点对应的信号电压，按下此旋钮使触发电平立即回零。
50% ： 将触发电平设定在触发信号幅值的垂直中点。
FORCE ：强制产生一触发信号，主要应用于触发方式中的―普通‖和―单次‖模式。
MENU ： 触发设置菜单键。（见下图）
图 2－41
触发系统设置界面
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-34
触发控制
触发方式有：边沿、脉宽、斜率、视频、交替、码型（仅 DS1000D 系列）和持续时
间触发（仅 DS1000D 系列）。
边沿触发：当触发输入沿给定方向通过某一给定电平时，边沿触发发生。
脉宽触发：设定一定的触发条件捕捉特定脉冲。
视频触发：对标准视频信号进行场或行视频触发。
斜率触发：根据信号的上升或下降速率进行触发。
交替触发：稳定触发不同步信号。
码型触发：码型触发通过查找指定码型识别触发条件。
持续时间触发：在满足码型条件后的指定时间内触发。
下面分别对各种触发菜单进行说明。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-35
功能菜单
设定
说明
信源选择
CH1
CH2
EXT
AC Line
D15-D0
设置通道 1 作为信源触发信号
设置通道 2 作为信源触发信号
设置外触发输入通道作为信源触发信号
设置市电触发
设置数字通道 D15-D0 中任一通道作为
信源触发信号（仅 DS1000D 系列）
边沿类型
（上升沿）
（下降沿）
（上升&下降沿）
设置在信号上升边沿触发
设置在信号下降边沿触发
设置在信号上升沿和下降沿触发
触发方式
自动
普通
单次
设置在没有检测到触发条件下也能采集
波形
设置只有满足触发条件时才采集波形
设置当检测到一次触发时采样一个波
形，然后停止
触发设置
进入触发设置菜单，详细说明见表 2－
38
边沿触发
边沿触发方式是在输入信号边沿的触发阈值上触发。在选取―边沿触发‖时，即在输入
信号的上升沿、下降沿或上升和下降沿触发。
图 2－42 表 2－20 边沿触发菜单
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-36
功能菜单
设定
说明
信源选择
CH1
CH2
EXT
D15-D0
设置通道 1 作为信源触发信号
设置通道 2 作为信源触发信号
设置外触发输入通道作为信源
触发信号
设置数字通道 D15-D0 中任一通
道 作 为 信 源 触 发 信 号 （ 仅
DS1000D 系列）
脉冲条件
（正脉宽小于）
（正脉宽大于）
（正脉宽等于）
（负脉宽小于）
（负脉宽大于）
（负脉宽等于）
设置脉冲条件
脉宽设置
<脉冲宽度>
设置脉冲宽度
功能菜单
设定
说明
触发方式
自动
普通
单次
设置在没有检测到触发条件下也能采集波形
设置只有满足触发条件时才采集波形
设置当检测到一次触发时采样一个波形，然
后停止
触发设置
进入触发设置菜单，详细说明见表 2－38
脉宽触发
脉宽触发根据脉冲的宽度来确定触发时刻。您可以通过设定脉宽条件捕捉异常脉冲。
图 2－43 表 2－21 脉宽触发菜单（第一页）
图 2－44 表 2－22 脉宽触发菜单（第二页）
注意：脉冲宽度调节范围为 20ns ~ 10s。在信号满足设定条件时，将触发采样。
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-37
功能菜单
设定
说明
信源选择
CH1
CH2
EXT
设置通道 1 作为信源触发信号
设置通道 2 作为信源触发信号
设置外触发输入通道作为信源触发信号
视频极性
（正极性）
（负极性）
适用于黑色电平为低的视频信号
适用于黑色电平为高的视频信号
同步
所有行
指定行
设置在视频行上触发同步
设置在指定视频行上触发同步
奇数场
偶数场
设置在视频奇数场上触发同步
设置在视频偶数场上触发同步
功能菜单
设定
说明
指定行
<行数设置>
设置同步的指定行数
视频标准
PAL/SECAM
NTSC
设置同步和计数选择视频标准
触发方式
自动
普通
单次
设置在没有检测到触发条件下也能采集波
形
设置只有满足触发条件时才采集波形
设置当检测到一次触发时采样一个波形，
然后停止
触发设置
进入触发设置菜单，详细说明见表 2－39
视频触发
选择视频触发以后，即可在 NTSC，PAL 或 SECAM 标准视频信号的场或行上触发。触
发耦合预设为直流。
图 2－45 表 2－23 视频触发菜单（第一页）
图 2－46 表 2－24 视频触发菜单（第二页，同步为指定行）
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-38
功能菜单
设定
说明
视频标准
PAL/SECAM
NTSC
设置同步和计数选择视频标准
触发方式
自动
普通
单次
设置在没有检测到触发条件下也能采集
波形
设置只有满足触发条件时才采集波形
设置当检测到 一 次 触 发时 采 样一个波
形，然后停止
触发设置
进入触发设置菜单，详细说明见表 2－
39
图 2－47 表 2－25 视频触发菜单（第二页，同步为所有行，奇数场和偶数场）
同步脉冲：当选择―正极性‖时，触发总是发生在负向同步脉冲上。如果视频信号具有
正向同步脉冲，则选择―负极性‖。
DS1000E, DS1000D 系列数字示波器用户手册
图 2－48
视频触发：行同步
© 2008 RIGOL Technologies, Inc.
RIGOL
2-39
图 2－49
视频触发：场同步
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-40
功能菜单
设定
说明
信源选择
CH1
CH2
EXT
设置通道 1 作为信源触发信号
设置通道 2 作为信源触发信号
设置外触发输入通道作为信源触发信号
斜率条件
设置斜率条件
时间设置
<设置时间 >
设置斜率时间
功能菜单
设定
说明
垂直窗
选择能被 调节的触发电平
触发方式
自动
普通
单次
设置在没有检测到触发条件下也能采集
波形
设置只有满足触发条件时才采集波形
设置当检测到一次触发时采样一个波形，
然后停止
触发设置
进入触发设置菜单，详细说明见表 2－38
斜率触发
斜率触发是把示波器设置为对指定时间的正斜率或负斜率触发。
图 2－50 表 2－26 斜率触发菜单（第一页）
图 2－51 表 2－27 斜率触发菜单（第二页）
注：斜率时间设置范围为 20ns ~ 10s。在信号满足设定条件时，将触发采样。可选
择 键调节 LEVEL A，LEVEL B，或同时调节 LEVEL A 和 LEVEL B。
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-41
功能菜单
设定
说明
通道选择
CH1
CH2
设置通道 1 的触发类型等信息
设置通道 2 的触发类型等信息
触发类型
边沿触发
设置垂直通道的触发类型为边沿触发
边沿类型
（上升沿）
（下降沿）
设置在信号上升边沿触发
设置在信号下降边沿触发
触发设置
进入触发设置菜单，详细说明见表 2－38
功能菜单
设定
说明
通道选择
CH1
CH2
设置通道 1 的触发类型等信息
设置通道 2 的触发类型等信息
触发类型
脉宽触发
设置垂直通道的触发类型为脉宽触
发
脉冲条件
（正脉宽小于）
（正脉宽大于）
（正脉宽等于）
（负脉宽小于）
（负脉宽大于）
（负脉宽等于）
设置脉冲条件
交替触发
在交替触发时，触发信号来自于两个垂直通道，此方式可用于同时观察两路不相关信
号。您可在该菜单中为两个垂直通道选择不同的触发类型，可选类型有边沿触发，脉
宽触发，斜率触发和视频触发，两通道的触发电平等信息显示于屏幕右上角。
图 2－52 表 2－28 交替触发菜单（触发类型为边沿触发）
图 2－53 表 2－29 交替触发菜单（触发类型为脉宽触发，第一页）
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-42
功能菜单
设定
说明
脉宽设置
<脉冲宽度>
设置脉冲宽度
触发设置
进入触发设置菜单，详细说明见表 2－38
功能菜单
设定
说明
通道选择
CH1
CH2
设置通道 1 的触发类型等信息
设置通道 2 的触发类型等信息
触发类型
斜率触发
设置垂直通道的触发类型为斜率触发
斜率条件
设置斜率条件
图 2－54 表 2－30 交替触发菜单（触发类型为脉宽触发，第二页）
图 2－55 表 2－31 交替触发菜单（触发类型为斜率触发，第一页）
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-43
功能菜单
设定
说明
时间设置
<设置时间>
设置斜率时间
垂直窗
选择能被 调节的触发电平
触发设置
进入触发设置菜单，详细说明见表 2－38
功能菜单
设定
说明
通道选择
CH1
CH2
设置通道 1 的触发类型等信息
设置通道 2 的触发类型等信息
触发类型
视频触发
设置垂直通道的触发类型为视频触发
视频极性
（正极性）
（负极性）
适用于黑色电平为低的视频信号
适用于黑色电平为高的视频信号
图 2－56 表 2－32 交替触发菜单（触发类型为斜率触发，第二页）
图 2－57 表 2－33 交替触发菜单（触发类型为视频触发，第一页）
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-44
功能菜单
设定
说明
同步
所有行
指定行
设置在视频行上触发同步
设置在指定视频行上触发同步
奇数场
偶数场
设置在视频奇数场上触发同步
设置在视频偶数场上触发同步
指定行
<行数设置>
设置同步的指定行数
视频标准
（正极性）
（负极性）
适用于黑色电平为低的视频信号
适用于黑色电平为高的视频信号
视频标准
PAL/SECAM
NTSC
设置同步和计数选择视频标准
触发设置
进入触发设置菜单，详细说明见表 2－39
图 2－58 表 2－34 交替触发菜单（触发类型为视频触发，第二页）
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-45
功能菜单
设定
说明
通道选择
D15-D0
选择设置码型的数字通道
码型设置
H
L
X
高
低
忽略
上升沿
下降沿
触发方式
自动
普通
单次
设置在没有检测到触发条件下也能采集波
形
设置只有满足触发条件时才采集波形
设置当检测到一次触发时采样一个波形，然
后停止
触发设置
进入触发设置菜单，详细说明见表 2－40
指定码型中的边沿
在码型中您只能指定一个上升沿或下降沿项。如果您定义了一个边沿项，然后在
码型中选择不同通道定义另一个边沿项，那么原先定义的边沿项就变成忽略。
码型触发（仅 DS1000D 系列）
码型触发通过查找指定码型识别触发条件。码型是各通道的逻辑与组合，每个通道都
有高(H) 、 低(L) 和忽略(X) 值。可以指定码型中包括的一个通道的上升或下降沿。
图 2－59 表 2－35 码型触发菜单
要点说明：
H（高）：把所选通道码型设置为高。高代表电压电平高于通道的门限电平。
L（低）：把所选通道码型设置为低。低代表电压电平低于通道的门限电平。
X（忽略）：把所选通道码型设置为忽略。任何被设置为忽略的通道都被忽略，不作为
码型的一部分。如果码型中所有通道均被设置为忽略，示波器将不触发。
上升沿（ ）或下降沿（ ）： 把码型设置为所选通道上的一个边沿。码型中只能
指定一个上升沿或下降沿。当指定边沿后，如果其他通道的码型设置均为真，示波器
将在指定的边沿上触发。
如果未指定边沿，示波器将在码型为真的最后一个边沿上触发。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-46
功能菜单
设定
说明
通道选择
D15-D0
选择设置码型的数字通道
码型设置
H
L
X
高
低
忽略
限定符
<
>
=
设置时间限定条件
功能菜单
设定
说明
时间设置
<时间设置>
设置持续时间限定符时间
触发方式
自动
普通
单次
设置在没有检测到触发条件下也能采集
形
设置只有满足触发条件时才采集波形
设置当检测到一次触发时采样一个波形，
然后停止
触发设置
进入触发设置菜单，详细说明见表 2－40
持续时间触发（仅 DS1000D 系列）
在满足码型条件后的指定时间内触发。
图 2－60 表 2－36 持续时间触发（第一页）
图 2－61 表 2－37 持续时间触发（第二页）
要点说明：
H（高）：把所选通道码型设置为高。高代表电压电平高于通道的门限电平。
L（低）：把所选通道码型设置为低。低代表电压电平低于通道的门限电平。
X（忽略）：把所选通道码型设置为忽略。任何被设置为忽略的通道都被忽略，不作为
码型的一部分。如果码型中所有通道均被设置为忽略，示波器将不触发。
限定符：在满足码型条件后开始计时，在限定符规定的时间上持续时间触发发生。
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-47
功能菜单
设定
说明
耦合
交流
直流
低频抑制
高频抑制
设置阻止直流分量通过
设置允许所有分量通过
阻止信号的低频部分通过，只允许高
频分量通过
阻止信号的高频部分通过，只允许低
频分量通过
灵敏度
<灵敏度设置>
设置触发灵敏度
触发释抑
<触发释抑设置>
设置可以接受另一触发事件之前的
时间量
触发释抑
复位
设置触发释抑时间为 100ns
触发设置
进入触发设置菜单，使您可对触发的相关选项进行设置。针对不同的触发方式，可设
置的触发选项有所不同。边沿触发和脉宽触发在信源选择为 D15-D0 时（ 仅 DS1000D
系列），仅能设置触发释抑，信源选择非数字通道和斜率触发时，可对触发耦合，灵
敏度和触发释抑进行设置；视频触发时，可对灵敏度和触发释抑进行设置；交替触发
时，根据已选的触发类型不同，可设置的相关选项不同；码型触发（仅 DS1000D 系
列）和持续时间触发（仅 DS1000D 系列）时，仅能设置触发释抑。
图 2－62 表 2－38 触发设置菜单（可设置触发耦合，灵敏度和触发释抑）
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-48
功能菜单
设定
说明
灵敏度
<灵敏度设置>
设置触发灵敏度
触发释抑
< 触发释抑设
置>
设置可以接受另一触发事件之前的时
间量
触发释抑
复位
设置触发释抑时间为 100ns
功能菜单
设定
说明
触发释抑
< 触发释抑设
置>
设置可以接受另一触发事件之前的时
间量
触发释抑
复位
设置触发释抑时间为 100ns
图 2－63 表 2－39 触发设置菜单（可设置灵敏度和触发释抑）
图 2－64 表 2－40 触发设置菜单（仅能设置触发释抑）
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-49

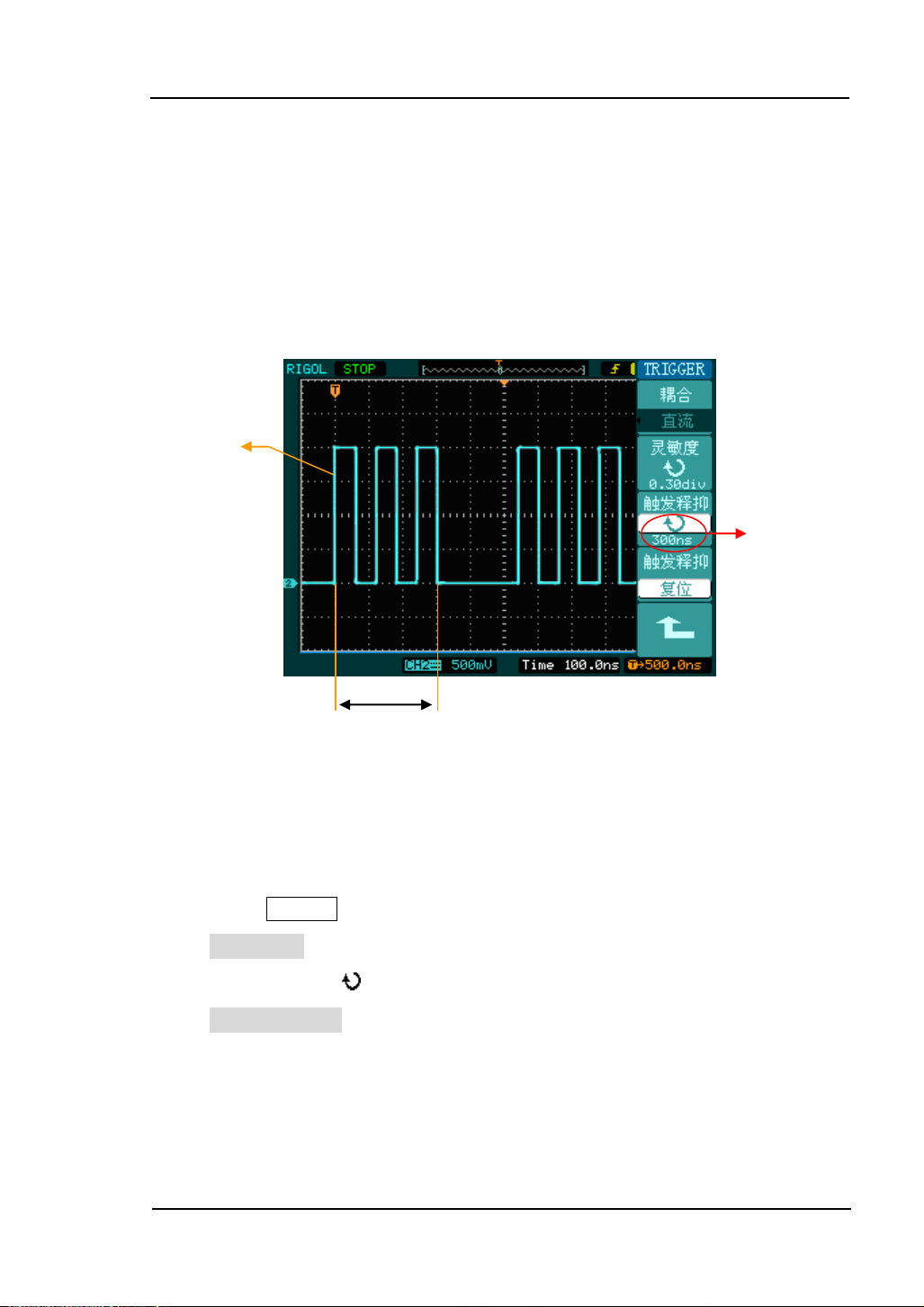

触发释抑
释抑时间
触发位置
触发释抑
使用触发释抑控制可稳定触发复杂波形（如脉冲系列）。释抑时间是指示波器重新启
用触发电路所等待的时间。在释抑期间，示波器不会触发，直至释抑时间结束。例如，
一组脉冲系列，要求在该脉冲系列的第一个脉冲触发，则可以将释抑时间设置为脉冲
串宽度。如下图所示：
图 2－65
触发抑释示意图
操作说明
1. 按下触发 MENU 菜单按钮，显示触发菜单。
2. 按 触发设置 对应的菜单操作键，进入触发设置菜单。
3. 旋动多功能旋钮（ ）改变释抑时间，直至波形稳定触发。
4. 按 触发释抑复位 对应的菜单操作键，释抑时间恢复至默认值。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-50
名词解释
1． 信源：
触发可从多种信源得到：输入通道（CH1、CH2、D15－D0（仅 DS1000D 系列）），
外部触发（EXT）， AC Line（市电）。
输入通道：最常用的触发信源是输入通道（可任选一个）。被选中作为触发信源
的通道，无论其输入是否被显示，都能正常工作。
外部触发：这种触发信源可用于在两个通道上采集数据的同时在第三个通道上触
发。例如，可利用外部时钟或来自待测电路的信号作为触发信源。EXT 触发源都
使用连接至 EXT TRIG 接头的外部触发信号。
EXT 可直接使用信号，您可在信号触发电平范围在 -1.2V 至 +1.2V 时使用 EXT。
AC Line：即交流电源。这种触发信源可用来显示信号与动力电，如照明设备和
动力提供设备之间的关系。示波器将产生触发，无需人工输入触发信号。
在使用交流电源作为触发信源时，触发电平设定为 0 伏，不可调节。
2． 触发方式：
决定示波器在无触发事件情况下的行为方式。本示波器提供三种触发方式：自动，
普通和单次触发。
自动触发：这种触发方式使得示波器即使在没有检测到触发条件的情况下也能采
样波形。当示波器在一定等待时间（该时间可由时基设置决定）内没有触发条件
发生时，示波器将进行强制触发。
当强制进行无效触发时，示波器虽然显示波形，但不能使波形同步，则显示的波
形将不稳定。当有效触发发生时，显示器上的波形是稳定的。
可用自动方式来监测幅值电平等可能导致波形显示不稳定的因素，如动力供应输
出等。
注意：在扫描波形设定在 50ms/div 或更慢的时基上时，―自动‖方式允许没有触
发信号。
普通触发：示波器在普通触发方式下只有当触发条件满足时才能采样到波形。在
没有触发时，示波器将显示原有波形而等待触发。
单次触发：在单次触发方式下，用户按一次―运行‖按钮，示波器等待触发，当示
波器检测到一次触发时，采样并显示一个波形，采样停止。
3． 耦合：
触发耦合决定信号的何种分量被传送到触发电路。耦合类型包括直流，交流，低
频抑制和高频抑制。
直流：让信号的所有成分通过。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-51
交流：阻挡直流成分并衰减 10Hz 以下信号。
低频抑制：阻挡直流成分并衰减低于 8kHz 的低频成分。
高频抑制：衰减超过 150kHz 的高频成分。
4． 预触发/延迟触发：
触发事件以前/后采样的数据。
触发位置通常设定在屏幕的水平中心。在全屏显示情况下，您可以观察到 6 格的
预触发和延迟信息。您可以旋转水平 调节波形的水平位移，查看更
多的预触发信息，或者最多触发 1s 后的延迟触发信息。
通过观察预触发数据，可以了解触发以前的信号情况。例如捕捉到电路产生的毛
刺，通过观察和分析预触发数据，可能会查出毛刺产生的原因。
5． 可变触发灵敏度：
为了排除现实世界信号噪声的影响，得到稳定的触发，触发电路引入了迟滞。
DS1000E, DS1000D 系列示波器，迟滞可调，范围是 0.1div－1.0div。
即当设置为 1.0div 时，触发电路对于任何峰—峰幅度≤1.0div 的信号，不做响应，
从而排除噪声的影响。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-52
功能菜单
设定
说明
获取方式
普通
平均
峰值检测
打开普通采样方式
设置平均采样方式
打开峰值检测方式
平均次数
2
.
.
256
以 2 的倍数步进，从 2 到 256
设置平均次数
采样方式
实时采样
等效采样
设置采样方式为实时采样
设置采样方式为等效采样
存储深度
长存储
普通
设置存储深度为 500kpts 或
1Mpts
设置存储深度为 8kpts 或
16kpts
Sinx/x
打开
关闭
选择 Sinx/x 插值方式
选择线性插值方式
采样设置按钮
设置采样系统
如下图所示，在 MENU 控制区的 ACQUIRE 为采样系统的功能按键。
图 2－66
采集功能按钮
使用 ACQUIRE 按钮弹出下图所示采样设置菜单。通过菜单控制按钮调整采样方式。
图 2－67 表 2－41 采集功能菜单
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-53
通过改变获取方式的设置，观察因此造成的波形显示变化。
图 2－68
信号包含噪声，未应用平均采样的波形
图 2－69
64 次平均后，去除噪声影响的波形
注意：
观察单次信号请选用实时采样方式，
观察高频周期性信号请选用等效采样方式。
希望观察信号的包络避免混淆，请选用峰值检测方式（见下图）。
期望减少所显示信号中的随机噪声，请选用平均采样方式，平均值的次数可以选择。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-54
名词解释
实时采样：实时采样方式在每一次采样采集满内存空间。实时采样率最高为 1GSa/s。
在 50ns 或更快的设置下，示波器自动进行插值算法，即在采样点之间插入光点。
等效采样：即重复采样方式。等效采样方式利于细致观察重复的周期性信号，使用等
效采样方式可得到比实时采样高得多的 40ps 的水平分辨率，即等效 25GSa/s。
普通：示波器按相等的时间间隔对信号采样以重建波形。
平均获取方式：应用平均值获取方式可减少所显示信号中的随机或无关噪音。在实时
采样或等效采样方式下采样数值，然后将多次采样的波形平均计算。
峰值检测方式：通过采集采样间隔信号的最大值和最小值，获取信号的包络或可能丢
失的窄脉冲。在此获取方式下，可以避免信号的混淆，但显示的噪声比较大。
图 2－70
峰值检测显示的波形效果
停止采样：运行在采样功能时，显示波形为活动状态。停止采样，则显示冻结波形。
无论处于上述哪一种状态，显示波形可用垂直控制和水平控制来度量或定位。
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-55
功能菜单
设定
说明
显示类型
矢量
点
采样点之间通过连线的方式显示
直接显示采样点
清除显示
清除所有屏幕显示波形
波形保持
关闭
无限
记录点以高刷新率变化
记录点一直保持，直至波形保持
功能被关闭
波形亮度
< 波形亮度 >
设置波形亮度
显示设置按钮
设置显示系统
如下图所示，在 MENU 控制区的 DISPLAY 为显示系统的功能按键。
图 2－71
显示功能按钮
使用 DISPLAY 按钮弹出下图所示设置菜单。通过菜单控制按钮调整显示方式。
图 2－72 表 2－42 显示设置菜单（第一页）
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-56
调节波形亮度
多功能旋钮（ ）在未指定任何功能时，旋动此旋钮均是调节模拟通道波形亮度值。
功能菜单
设定
说明
屏幕网格
打开背景网格及坐标
关闭背景网格
关闭背景网格及坐标
网格亮度
< 网格亮度 >
设置网格亮度
菜单保持
1s
2s
5s
10s
20s
无限
设置隐藏菜单时间。菜单
将在最后一次按键动作后
的设置时间内隐藏。
图 2－73 表 2－43 显示设置菜单（第二页）
要点说明：
显示类型：显示类型包含矢量和点显示。矢量显示模式下，示波器采取数字内插的方
式连接采样点，并且包含线性和 sin(x)/x 两种模式。sin(x)/x 内插方式适用实时采样
方式，并且在 50ns 或更快时基下有效。
刷新率：刷新率是数字示波器的一项重要指标，它是指示波器每秒刷新屏幕波形的次
数。刷新率的快慢将影响示波器快速观察信号动态变化的能力。
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-57
功能菜单
设定
说明
存储类型
波形存储
设置存储
位图存储
CSV 存储
出厂设置
设置保存、调出波形操作
设置保存、调出设置操作
设置新建、删除位图文件操作
设置新建、删除 CSV 文件操作
设置调出出厂设置操作
内部存储
进入内部存储菜单（见表 2－48）
外部存储
进入外部存储菜单（见表 2－49）
磁盘管理
进入磁盘管理菜单（见表 2－50）
存储设置按钮
存储和调出
如下图所示，在 MENU 控制区的 STORAGE 为存储系统的功能按键。
图 2－74
存储功能按钮
使用 STORAGE 按钮弹出下图存储设置菜单。您可以通过该菜单对示波器内部存储
区和 USB 存储设备上的波形和设置文件进行保存和调出操作，也可以对 USB 存储设
备上的波形文件、设置文件、位图文件以及 CSV 文件进行新建和删除操作，不能删
除仪器内部的存储文件，但可将其覆盖。操作的文件名称支持中英文输入。
图 2－75 表 2－44 存储设置菜单（存储类型为波形存储和设置存储）
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-58
功能菜单
设定
说明
存储类型
波形存储
设置存储
位图存储
CSV 存储
出厂设置
设置保存、调出波形操作
设置保存、调出设置操作
设置新建、删除位图文件操作
设置新建、删除 CSV 文件操作
设置调出出厂设置操作
调出
调出出厂设置或指定位置的存储文件
磁盘管理
进入磁盘管理菜单（见表 2－50）
功能菜单
设定
说明
存储类型
波形存储
设置存储
位图存储
CSV 存储
出厂设置
设置保存、调出波形操作
设置保存、调出设置操作
设置新建、删除位图文件操作
设置新建、删除 CSV 文件操作
设置调出出厂设置操作
数据长度
屏幕
内存
CSV 文件存储屏幕显示的波形数据
CSV 文件存储内存的波形数据
参数保存
打开
关闭
设置在保存 CSV 文件时，是否
以同一名字保存示波器参数文件
外部存储
进入外部存储菜单（见表 2－49）
磁盘管理
进入磁盘管理菜单（见表 2－50）
图 2－76 表 2－45 存储设置菜单（存储类型为出厂设置）
图 2－77 表 2－46 存储设置菜单（存储类型 CSV 存储）
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-59
功能菜单
设定
说明
存储类型
波形存储
设置存储
位图存储
CSV 存储
出厂设置
设置保存、调出波形操作
设置保存、调出设置操作
设置新建、删除位图文件操作
设置新建、删除 CSV 文件操作
设置调出出厂设置操作
参数保存
打开
关闭
设置在保存位图文件时，是否
以同一名字保存示波器参数文件
外部存储
进入外部存储菜单（见表 2－49）
磁盘管理
进入磁盘管理菜单（见表 2－50）
存储类型为时，菜单如下所示：
图 2－78 表 2－47 存储设置菜单（存储类型为位图存储）
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-60
功能菜单
设定
说明
存储位置
Int_00 (N)
.
.
.
Int_09 (N)
设置、波形在内部存储区内
的存储位置
调出
调出内部存储区指定位置的
波形和设置文件
保存
保存波形和设置文件到内部
存储区的指定位置
删除文件
删除选中的文件
内部存储
按 STORAGE 内部存储 进入下面所示菜单。

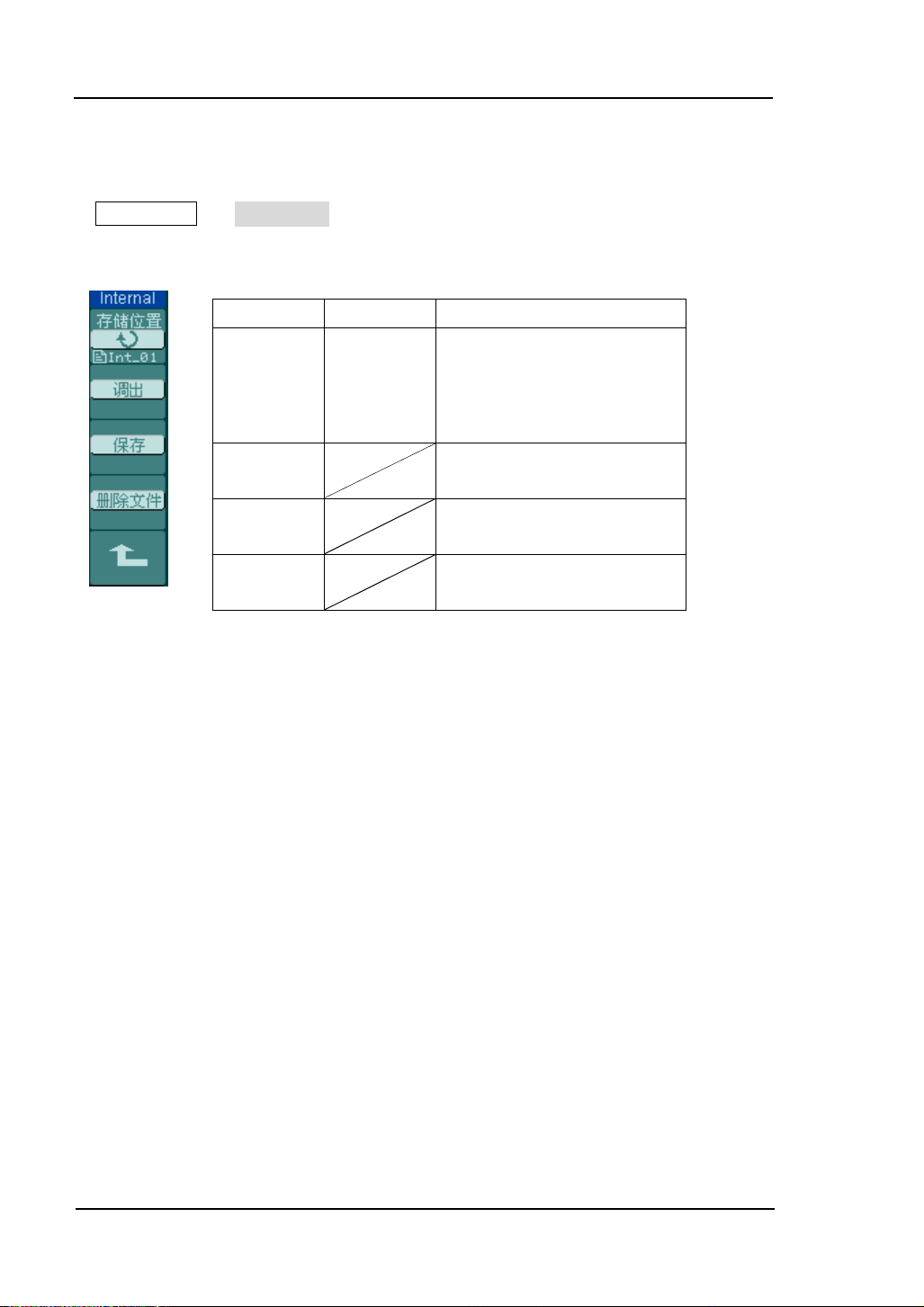

图 2－79 表 2－48 内部存储菜单
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-61
功能菜单
设定
说明
浏览器
路径
目录
文件
切换文件系统显示的路径、目录
和文件
新建文件
（目录）
新建文件或目录（见表 2－13）
删除文件
删除用户选定文件
调出
调出 USB 存储设备上的波形和
设置文件
当前目录
当前路径
文件
返回上级目录
文件信息
外部存储
按 STORAGE 外部存储 进入下面所示菜单。

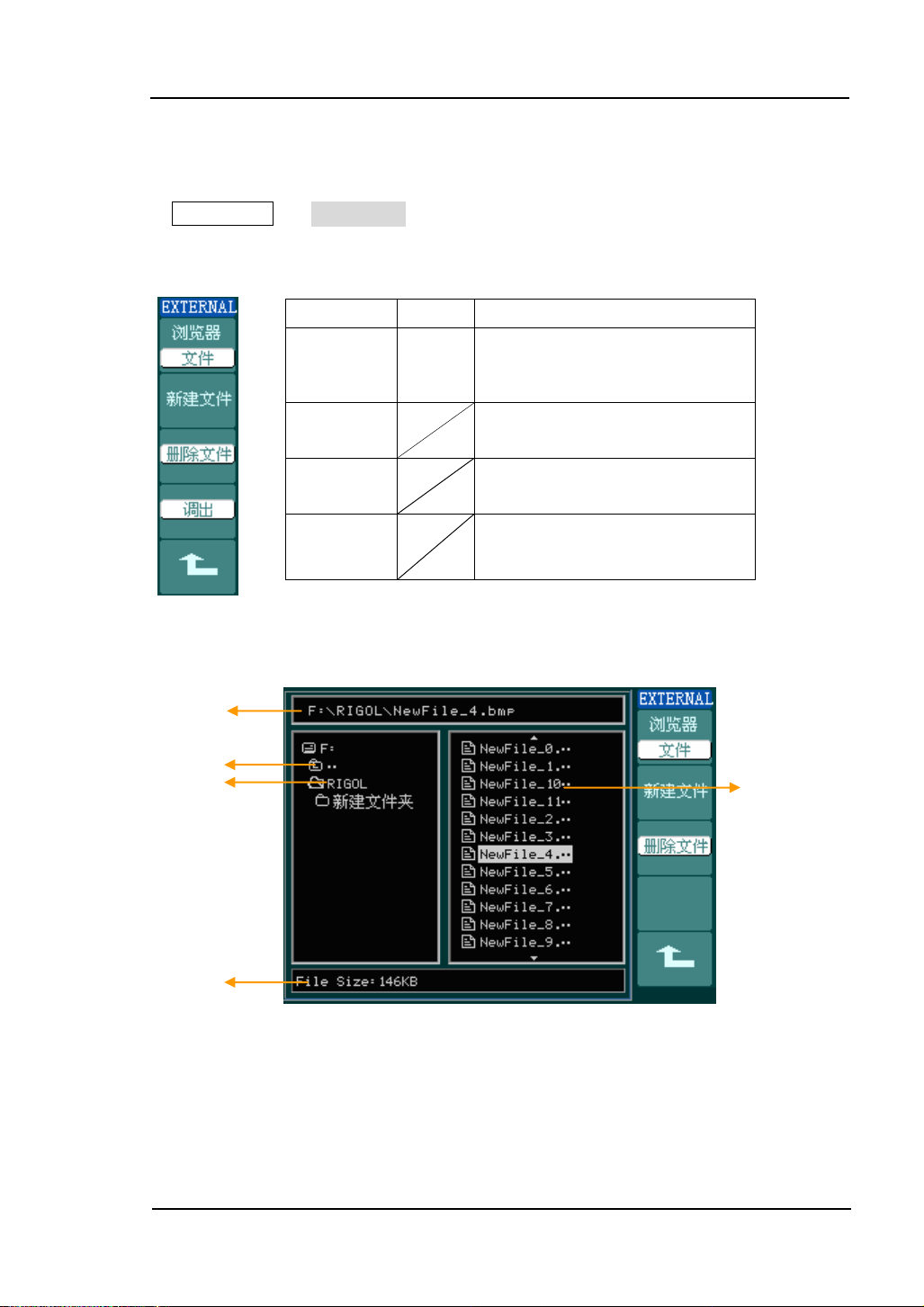

图 2－80 表 2－49 外部存储菜单
© 2008 RIGOL Technologies, Inc.
图 2－81
文件系统说明图
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-62
功能菜单
设定
说明
浏览器
路径
目录
文件
切换文件系统显示的路径、目
录和文件
新建目录
新建目录（与新建文件类似，
见表 2－13）
删除文件
删除用户选定文件
调出
调出 USB 存储设备上的波形、
设置、波形录制和 Pass/Fail
文件
功能菜单
设定
说明
重命名
对文件重命名（见表 2－52）
磁盘信息
显示磁盘信息
磁盘管理
按 STORAGE 磁盘管理 进入下面所示菜单。
图 2－82 表 2－50 磁盘管理菜单（第一页）
图 2－83 表 2－51 磁盘管理菜单（第二页）
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-63
功能菜单
设定
说明
文件名称的输入焦点向上移动
文件名称的输入焦点向下移动
删除文件名称字符串或拼音字符
串（中文输入）中高亮显示的字符
确定
执行重命名文件操作
重命名
按 STORAGE 磁盘管理 重命名 进入下面所示菜单。
图 2－84 表 2－52 重命名菜单
© 2008 RIGOL Technologies, Inc.
图 2－85
重命名操作界面
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-64
出厂设置
示波器出厂前已为各种正常操作进行了预先设定。任何时候用户都可根据需要调出厂
家设置。
存储位置
指定存储器地址，以存储/调出当前波形或设置。
调出
示波器可调出已保存的波形、设置、出厂设置。
保存
保存当前的波形、设置到指定位置。
注意：
1. 选择波形存储不但可以保存当前通道的波形，同时还可以存储当前的状态设置。
2. 更改设置后，请至少等待 5 秒才关闭示波器，以保证新设置得到正确的储存。用
户可在示波器的存储器里永久保存 10 种设置，并可在任意时刻重新写入设置。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-65
功能菜单
设定
说明
接口设置
进入接口设置菜单
声音
（打开声音）
（关闭声音）
打开/关闭按键声
频率计
关闭
打开
关闭频率计功能
打开频率计功能
Language
简体中文
繁体中文
English
Japanese
Français
选择界面语言。（新的软件版本
可能增加更多语言选择。）
系统功能设置
辅助系统功能设置
如下图所示，在 MENU 控制区的 UTILITY 为辅助系统功能按键。
图 2－86
系统功能设置按钮
使用 UTILITY 按钮弹出辅助系统功能设置菜单。
图 2－87 表 2－53 系统功能设置菜单（第一页）
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-66
功能菜单
设定
说明
通过测试
设置通过测试操作
波形录制
设置波形录制操作
打印设置
设置打印设置操作
功能菜单
设定
说明
参数设置
进入参数设置菜单
自校正
执行自校正操作
系统信息
查看系统信息
图 2－88 表 2－54 系统功能设置菜单（第二页）
图 2－89 表 2－55 系统功能设置菜单（第三页）
要点说明：
自校正：指示波器自动校正垂直系统（CH1，CH2，Ext），水平系统和触发系统的各
项参数，以保证示波器在不同环境变化均能满足指标要求。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-67
功能菜单
显示
说明
RS-232 波特率
300
.
.
38400
RS-232 波特率的选择值为：
300， 2400， 4800， 9600 ，
19200，38400。
GPIB#
0~30
设置 GPIB 地址
接口设置
按 UTILITY 接口设置 进入下面所示菜单。
图 2－90 表 2－56 接口设置菜单
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-68
功能菜单
显示
说明
屏幕保护
1 min
.
.
5 hour
关闭
设置示波器屏幕保护时间
扩展参考
接地电平
屏幕中心
设置模拟信号垂直扩展参考
粘滞
设置 CH1、CH2、Math、Ref，Trig
Level 和 Trig Offset 的粘滞状态
界面方案
经典
传统
现代
简洁
设置示波器的界面方案
参数设置
按 UTILITY 参数设置 进入下面所示菜单。
图 2－91 表 2－57 参数设置菜单
要点说明：
屏幕保护：如果示波器在指定的时间内闲置，可打开示波器的屏幕保护功能。该功能
打开时，可延长示波器背光灯的使用寿命。
扩展参考：在改变模拟通道的垂直档位设置时，可以选择围绕信号接地点或屏幕中心
进行信号扩展或压缩。选择接地电平后，改变伏/ 格设置时，波形的接地电平将保持
在显示屏的同一点，波形非接地部分将扩展或压缩；选择屏幕中心后，改变伏/ 格设
置时，波形将围绕屏幕中心扩展或压缩。
粘滞：CH1、CH2、Math、Ref，Trig Level 和 Trig Offset 的粘滞状态打开时，调节 上
述通道的垂直位置，触发电平或触发位移位置至零点时，将粘滞不动。此功能对快速
将波形定位于中心位置很方便。
DS1000E, DS1000D 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.
RIGOL
2-69
自校正
自校正程序可迅速地使示波器达到最佳状态，以取得最精确的测量值。您可在任何时
候执行这个程序，但如果环境温度变化范围达到或超过 5 个摄氏度时，您必须执行这
个程序。
若要进行自校准，应将所有探头或导线与输入连接器断开。然后，按 UTILITY （辅
助系统功能）钮，选择 自校正 ，此时屏幕会显示自校正菜单，如下图所示。
图 2－92
自校正界面
注意：
运行自校正程序以前，请确定示波器已预热或运行达 30 分钟以上。
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
RIGOL
2-70
功能菜单
设定
说明
通过测试
打开
关闭
打开通过测试功能
关闭通过测试功能
信源选择
CH1
CH2
选择通过测试信号输入通道
操作
（运行）
（停止）
运行通过测试
停止通过测试
显示信息
打开
关闭
打开/关闭波形通过/失败次数信
息
功能菜单
设定
说明
输出
失败
通过
检测波形失败时输出
检测波形通过时输出
输出即停
打开
关闭
设置检测输出即停止采样
设置检测输出并继续采样
规则设置
进入规则设置菜单
通过/失败测试
通过测试功能通过判断输入信号是否在创建规则范围内，以输出通过或失败波形，用
以监测信号变化情况。
按 UTILITY 通过测试 ，进入下面所示菜单。
图 2－93 表 2－58 通过/失败测试菜单（第一页）
图 2－94 表 2－59 通过/失败测试菜单（第二页）
© 2008 RIGOL Technologies, Inc.
DS1000E, DS1000D 系列数字示波器用户手册
Loading...
