Page 1
• Français – 13
• Castellano – pág. 27
WARNING!
Read this Operator’s Manual
carefully before using this tool.
Failure to understand and follow the contents of this manual
may result in extensive property damage and/or serious
personal injury.
SF-2300/SF-2500 Manual
SuperFreeze
®
Pipe Freezing Units
Page 2
ii
Table of Contents
Recording Form for Machine Serial Number..............................................................................................................1
Safety Symbols..............................................................................................................................................................2
General Safety Rules
Work Area Safety........................................................................................................................................................2
Electrical Safety ..........................................................................................................................................................2
Personal Safety ..........................................................................................................................................................2
Power Tool Use and Care ..........................................................................................................................................3
Service ........................................................................................................................................................................3
Pipe Freezing Unit Safety Warnings............................................................................................................................3
Description, Specifications and Standard Equipment
Description ..................................................................................................................................................................3
Specifications..............................................................................................................................................................4
Standard Equipment ..................................................................................................................................................4
Icons ..............................................................................................................................................................................4
Pre-Operation Inspection ............................................................................................................................................5
Machine and Work Area Set-Up ..................................................................................................................................5
Capacities for Copper Tube &Steel Pipe ....................................................................................................................6
Operating Instructions..................................................................................................................................................8
Freezing Times ..........................................................................................................................................................9
Cleaning ........................................................................................................................................................................9
Accessories ................................................................................................................................................................10
Machine Storage..........................................................................................................................................................10
Service and Repair......................................................................................................................................................10
Disposal ......................................................................................................................................................................10
Troubleshooting..........................................................................................................................................................11
Lifetime Warranty ........................................................................................................................................Back Cover
*Original Instructions - English
SuperFreezer®Pipe Freezing Units
Page 3
SuperFreeze®Pipe Freezing Units
Record Serial Number below and retain product serial number which is located on control panel.
Serial
No.
SuperFreeze
®
Pipe Freezing Units
SF-2300/SF-2500
Page 4
2
SuperFreezer®Pipe Freezing Units
General Safety Rules
WARNING
Read all safety warnings and all instructions. Failure
to follow the warnings and instructions may result
in electric shock, fire and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS
FOR FUTURE REFERENCE!
Work Area Safety
• Keep your work area clean and well lit. Cluttered or
dark areas invite accidents.
• Do not operate tools in explosive atmospheres,
such as in the presence of flam mable liquids,
gases, or dust. Tools create sparks which may ignite
the dust or fumes.
• Keep children and by-standers away while operat-
ing a tool. Distractions can cause you to lose control.
Electrical Safety
• Grounded tools must be plugged into an outlet
properly installed and grounded in accordance
with all codes and ordinances. Never remove the
grounding prong or modify the plug in any way. Do
not use any adapter plugs. Check with a qualified
electrician if you are in doubt as to whether the outlet is properly grounded. If the tool should electrical-
ly malfunction or break down, grounding provides a low
resistance path to carry electricity away from the user.
• Avoid body contact with grounded surfaces such
as pipes, radiators, ranges and refrigerators. There
is an increased risk of electrical shock if your body is
grounded.
• Do not expose the equipment to rain or wet con-
ditions. Water entering a tool will increase the risk of
electrical shock.
• Do not abuse the cord. Never use the cord for car-
rying, pulling or unplugging the tool. Keep cord
away from heat, oil, sharp edges or moving parts.
Replace damaged cords immediately. Dam aged or
entangled cords increase the risk of electric shock.
• When operating a tool outside, use an outdoor
extension cord marked “W-A” or “W”. These cords
are rated for outdoor use and reduce the risk of electric shock.
Personal Safety
• Stay alert, watch what you are doing and use common sense when operating a tool. Do not use a
tool while you are tired or under the influence of
drugs, alcohol, or medication. A mo ment of inat-
tention while operating tools may result in serious
personal injury.
• Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries.
Safety Symbols
In this operator’s manual and on the product, safety symbols and signal words are used to communicate important safety information. This section is provided to improve understanding of these signal words and symbols.
This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided, will result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided, could result in death or serious injury.
CAUTION indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.
NOTICE indicates information that relates to the protection of property.
This symbol means read the operator’s manual carefully before using the equipment. The operator’s manual contains
important information on the safe and proper operation of the equipment.
This symbol means always wear safety glasses with side shields or goggles when handling or using this equipment to reduce
the risk of eye injury.
This symbol indicates the risk of frostbite from a cold surface.
This symbol indicates the risk of electrical shock.
NOTICE
DANGER
WARNING
CAUTION
Page 5
3
SuperFreeze®Pipe Freezing Units
• Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power
tool in unexpected situations.
Tool Use and Care
• Do not force the tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
• Do not use tool if the switch does not turn it ON
and OFF. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
• Disconnect the plug from the power source before
making any adjustments, changing accessories, or
storing the tool. Such preventive safety measures
reduce the risk of starting the tool accidentally.
• Store idle tools out of the reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
• Maintain the tools. Check for misalignment or bind-
ing of moving parts, breakage of parts and any
other condition that may affect the tool’s operation.
If damaged, have the tool re paired before use.
Many accidents are caused by poorly maintained tools.
• Use only accessories that are recommended by
the manufacturer for your model. Accessories that
may be suitable for one tool, may become hazardous
when used on another tool.
Service
• Have your tool serviced by a qualified repair person using only identical replacement parts. This will
ensure that the safety of the tool is maintained.
Pipe Freezing Unit Safety
Warnings
WARNING
This section contains important safety information
that is specific to this tool.
Read these precautions carefully before using the
SuperFreeze units to reduce the risk of electrical shock or other serious injury.
SAVE THESE INSTRUCTIONS!
The SuperFreeze®units include space in the unit to keep
this manual with machine for use by the operator.
• This tool is used to freeze a water plug inside
cop per, steel or other thermally conductive metallic tubes or pipes. Do not use on plastic pipe or
tube. Follow instructions on proper use. Other uses
may increase the risk of injury.
• Do not touch the freeze heads while frosted. Touch -
ing the freeze heads while frosted can cause frostbite.
Wear gloves if handling during use.
• Before opening piping system, test to confirm
that the ice plugs are fully formed and stable.
Opening the piping system before a complete plug is
frozen or allowing the plug to thaw while the system is
open could cause burns, electric shock or other serious
injury or result in flooding or other property damage.
• Do not twist, kink or pull hoses. Do not open
refrig erant piping. This can lead to refrigerant leaks
and cause frostbite, asphyxiation and other serious
injury. If a leak occurs, leave the area until the refrigerant dissipates.
The EC Declaration of Conformity (890-011-320.10) will
accompany this manual as a separate booklet when
required.
If you have any question concerning this RIDGID®product:
– Contact your local RIDGID distributor.
– Visit www.RIDGID.com or www.RIDGID.eu to find
your local RIDGID contact point.
– Contact Ridge Tool Technical Service Department at
[email protected], or in the U.S. and
Canada call (800) 519-3456.
Description, Specifications and
Standard Equipment
Description
The RIDGID®SuperFreeze®Pipe Freezing Units are used
to freeze plugs in water piping systems to allow maintenance without shutting down or draining the system. The
units are self-contained refrigeration units that circulate
refrigerant to the aluminum freeze heads. The freeze
heads, attached to the piping system, can freeze a plug in
metallic tubing or pipes. Once the work is complete, the
SuperFreeze unit is turned OFF and the ice plugs melt,
returning the system to operation.
The SuperFreeze units do not use CO2or Nitrogen, and do
not require the release of refrigerants. They use specially
designed compressors with overload protection. The SF2500 also includes quick restart capabilities. The freeze
head hoses are leak free flexible rubber. The units are
enclosed in a portable carry case.
Page 6
4
SuperFreezer®Pipe Freezing Units

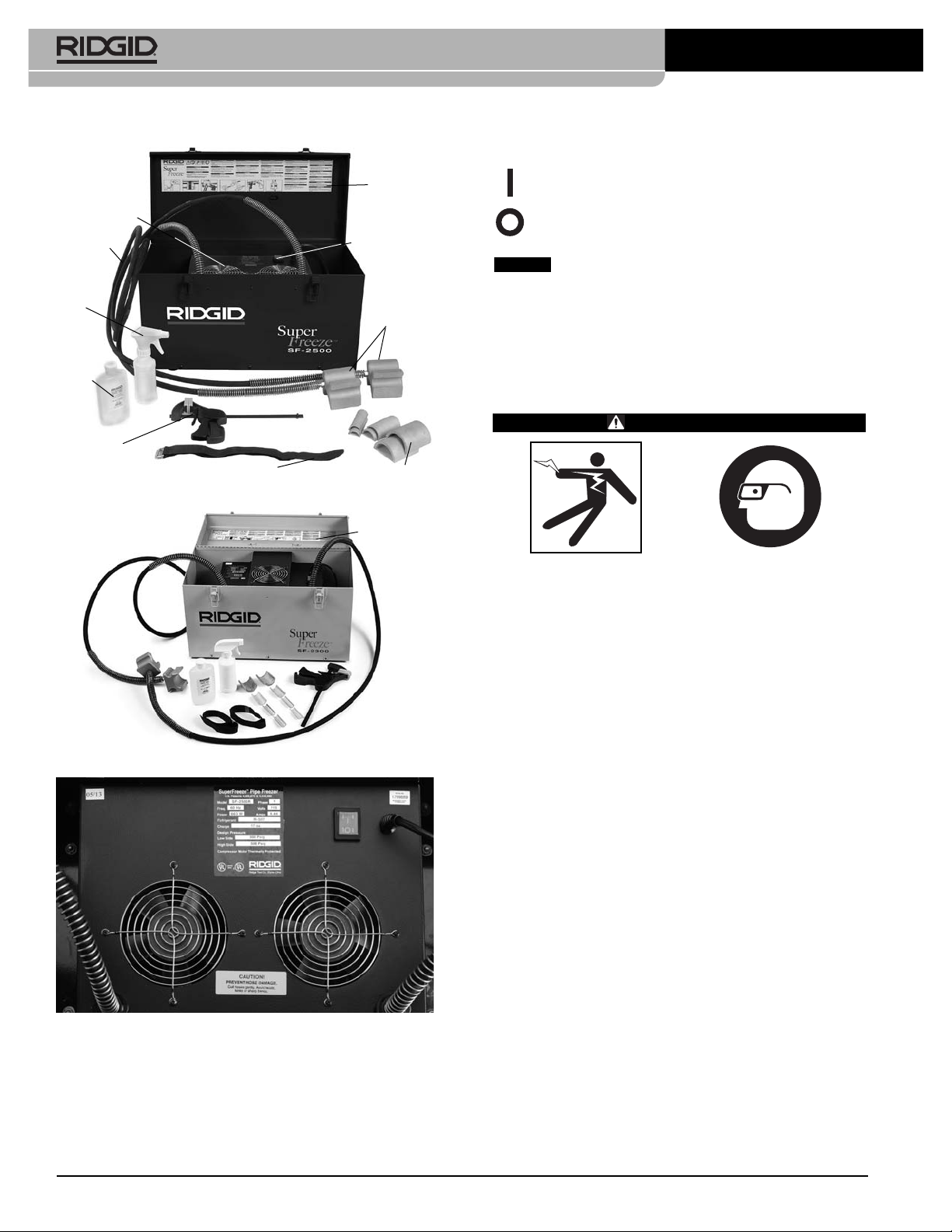

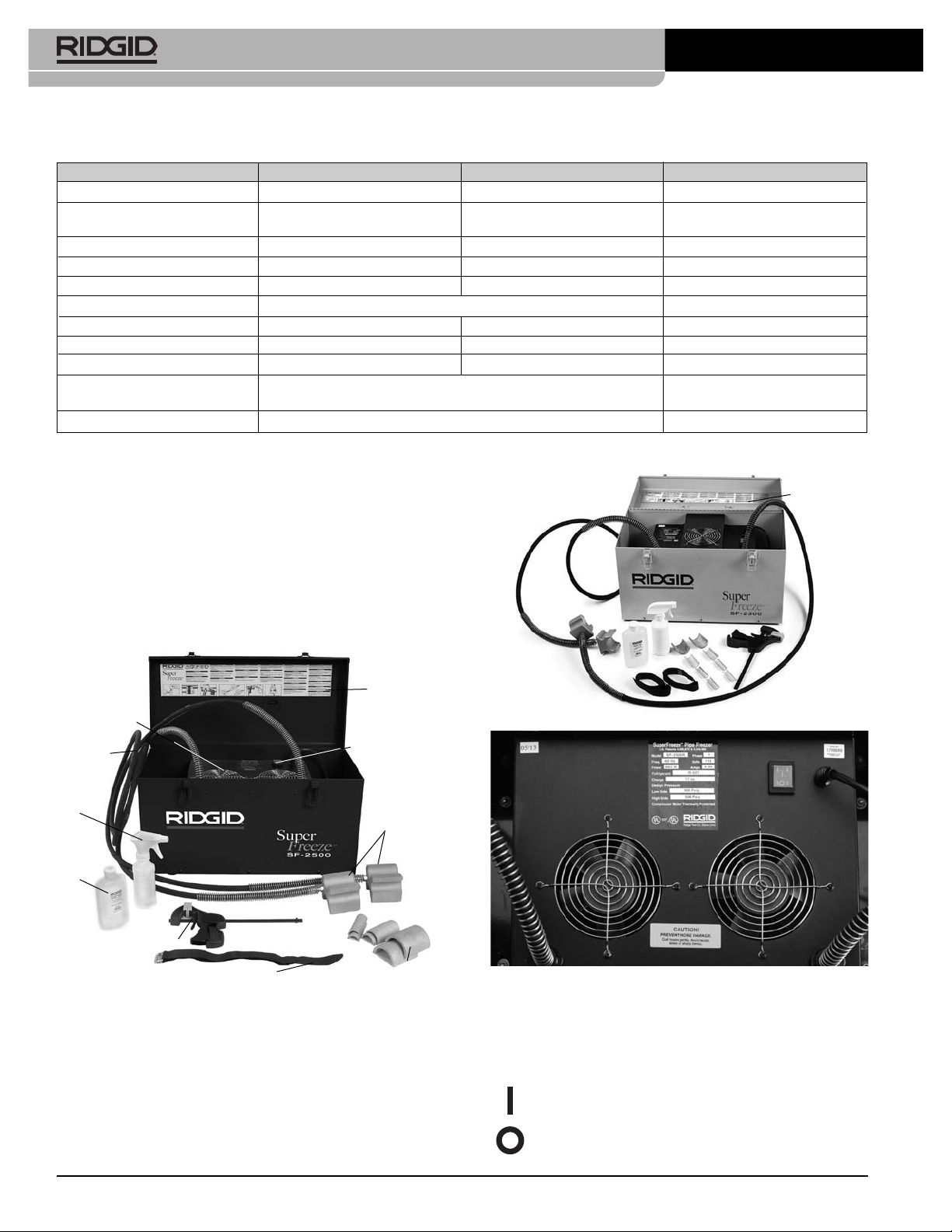

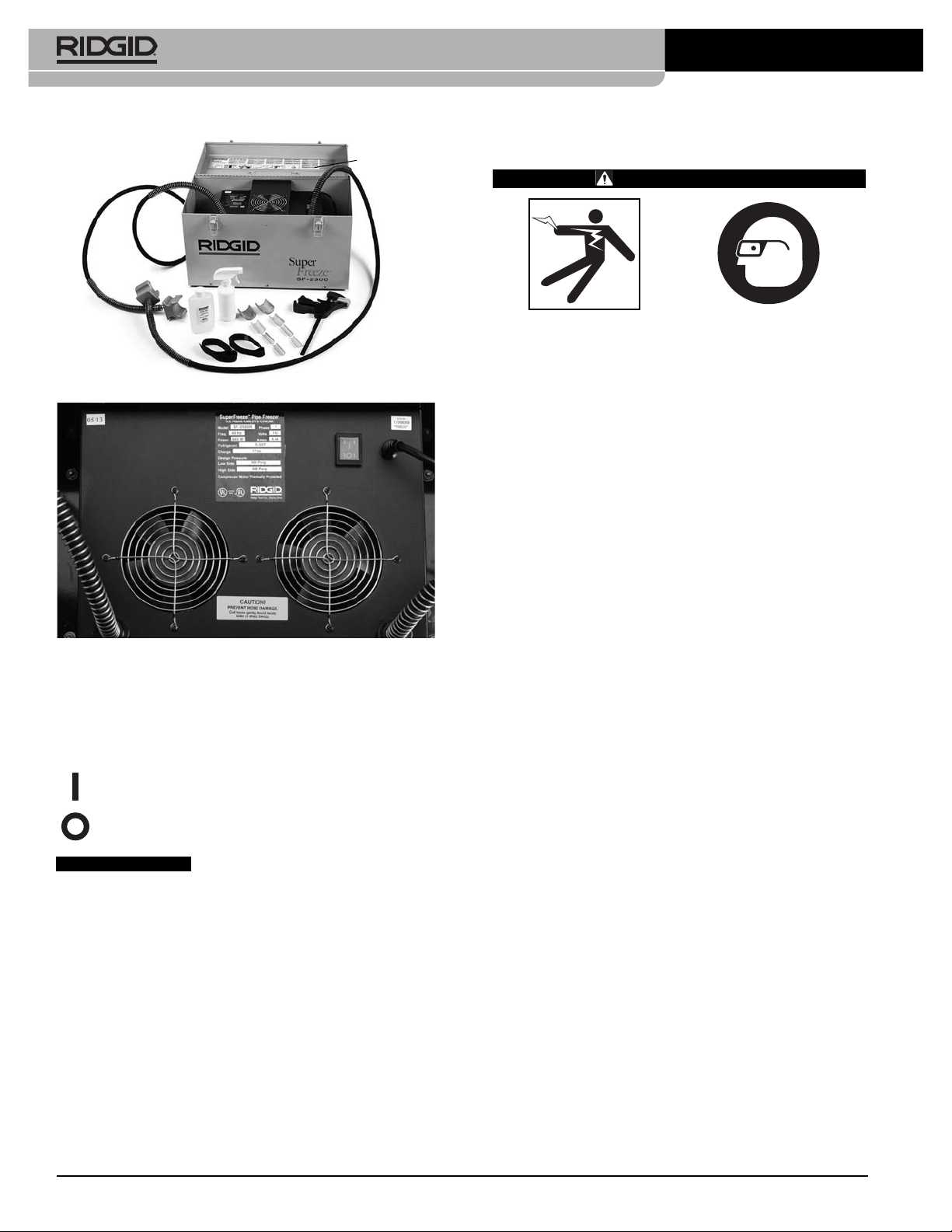

Figure 2 – SF-2300 SuperFreeze Unit
Figure 3 – Unit Serial Number
The machine serial number is located on the control
panel. An additional decal is supplied that indicates the
month and year of manufacture. (05 = Month, 13 = Year)
Icons
Specifications
Standard Equipment
All SuperFreeze pipe freezing units come with the following:
• Two Velcro Straps with D-Ring
• Quick Grip Clamp
• Freeze Gel
• Water Spray Bottle
• Operator’s Manual

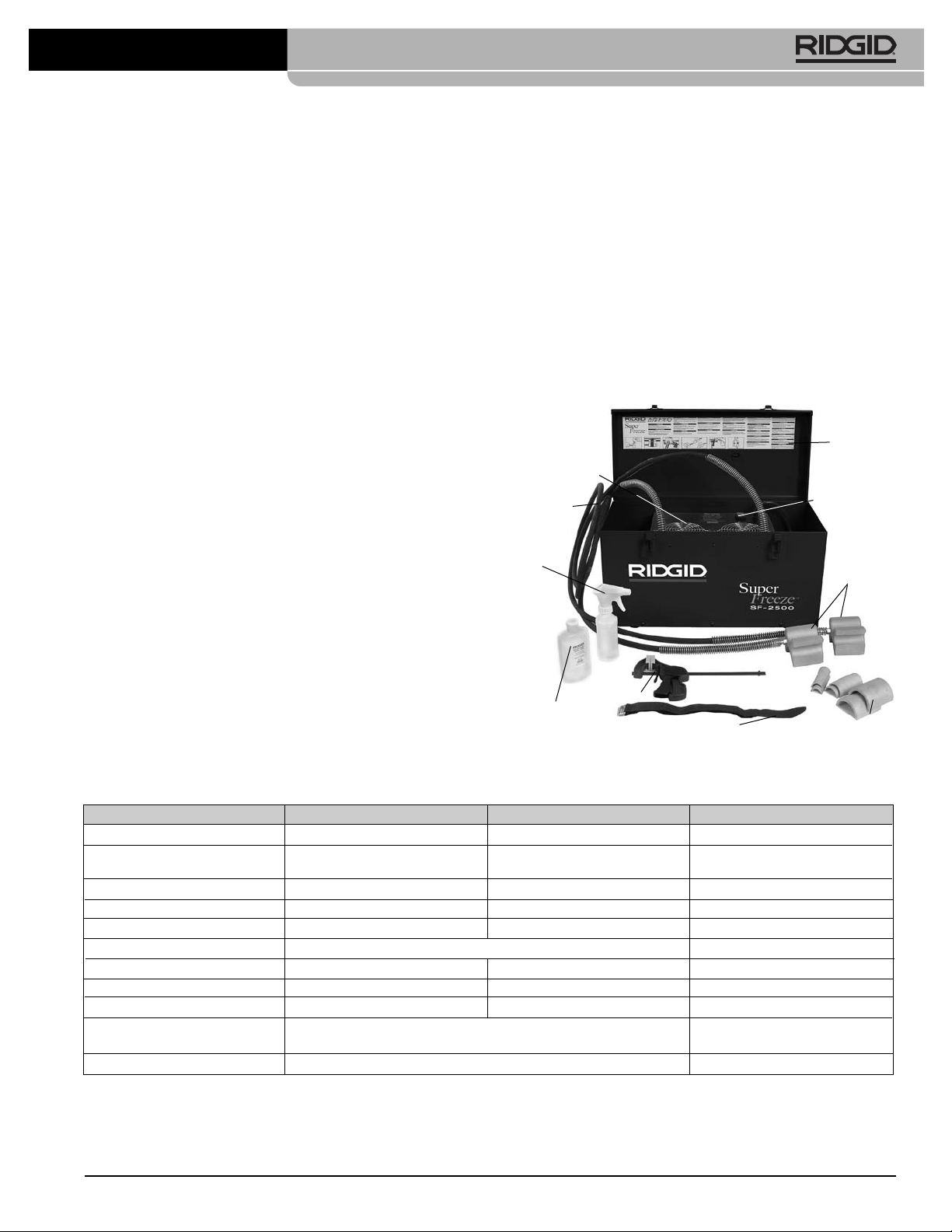

Figure 1 – SF-2500 SuperFreeze Unit
Parameter\Model SF-2500, 115V SF-2500, 230V SF-2300, 230V
Capacity: Copper Tube
1
/2to 21/2inch CTS 12 to 54 mm DN* 12 to 42 mm DN
Capacity: Steel Pipe
1
/2to 1 inch
#1
/2to 2 inch
1
/2to 11/4inch
#
(15 to 25 mm) (15 to 50 mm) (15 to 32 mm)
Hose Length 8.5 ft (2.6 m) 8.5 ft (2.6 m) 6.5 ft (2 m)
Hose Span 17 ft (5.2 m) 17 ft (5.2 m) 13 ft (4 m)
Refrigerant R-507 R-507 R-507
Compressor Type Rotary, Hermetic, Low Back Pressure Reciprocating
Motor Power 627 W 505 W 296 W
Fan Motor Power 2 × 18 W 2 × 17 W 17 W
Electric Supply 115 V, 1 Ph, 60 Hz 230 V, 1 ph, 50 Hz 230 V, 1 ph, 50 Hz
Dimension 24
1
/2× 11 × 141/2inch 21 × 101/2× 13 inch
(633 x 279 x 368) (533 x 267 x 330)
Weight 69 lb (31 kg) 58 (26 kg)
#
The freeze head cavities on these units are specifically sized for copper tube sizes. They may be used on steel pipe sizes with adherence to the instructions.
* The freeze head cavities on these units are specifically sized for steel pipe sizes. They may be used on copper tube sizes with adherence to the instructions.
Power ON
Power OFF
Label
ON/OFF (I/O)
Switch
Freeze
Heads
Hoses
Condenser
Spray
Bottle
Bushings
Freeze
Gel
Quick Grip Clamp
Velcro Strap
Label
Page 7
Machine and Work Area Set-Up
WARNING
Set up the pipe freezing units and work area according to these procedures to reduce the risk of burns,
electrical shock and other injuries and prevent
machine damage.
1. Check work area for:
• Adequate lighting.
• Flammable liquids, vapors or dust that may ignite. If
present, do not work in area until sources have
been identified and corrected. The Pipe Freezing
Units are not explosion proof and can cause sparks.
• Clear, level, stable, dry location for all equipment
and operator.
• Properly grounded electrical outlet of the correct
voltage. A three-prong or GFCI outlet may not be
properly grounded. If in doubt, have outlet inspected by a licensed electrician.
• Clear path to electrical outlet that does not contain
any potential sources of damage for the power cord.
• Clear path for access to the work area.
2. Inspect the system and determine if the Pipe Freezing
Unit will work.
• Determine the system fluid – the unit will only work on
systems containing water. Know what additives are
in the water. Additives can change liquid freeze temperature and make freezing difficult or impossible.
• Determine the system material and size – the unit
will only work on metallic piping systems. For pipe
and tube material and size
see Specifications
.
• Determine the system water temperature and air
temperature in the area of the desired plug. If
temperatures exceed
up to 1" (25 mm) sizes – 110°F (43°C)
1
1
/4" (32 mm) and 11/2" (42 mm) sizes – 90°F (32°C)
2" (54 mm) and larger sizes – 80°F (27°C)
The water/air must be cooled to below these temperatures for the SuperFreeze unit to be used.
• Determine if there is flow in the system – the pipe
freezing unit will not work on flowing water. If there
is flow in the section of pipe to be frozen, the flow
needs to be stopped by shutting a valve, turning
OFF a circulating pump, or other appropriate means.
5
SuperFreeze®Pipe Freezing Units
This product is used to freeze ice plugs in
water piping systems. The ability to freeze plugs is
dependant on a wide variety of factors as discussed in
this manual. Depending upon the exact set of circumstances, this product may not work in all cases.
Pre-Operation Inspection
WARNING
Before each use, inspect your pipe freezing unit
and correct any problems to reduce the risk of serious injury from electrical shock and other causes
and prevent unit damage.
1. Make sure that the pipe freezing unit is unplugged and
the ON/OFF switch is in the OFF position.
2. Clean any oil, grease or dirt from all equipment and
controls. This aids inspection and control of the unit.
3. Inspect the pipe freezing units for the following:
• Inspect the cord and plug for damage or modifi-
cation.
• Proper assembly, maintenance and completeness.
• Any broken, worn, missing, misaligned or binding
parts.
• Presence and readability of the warning label.
(See Figures 1 and 2.)
• Any other condition, which may prevent safe and
normal operation.
If any problems are found, do not use the pipe freezing unit until the problems have been repaired.
4. Check the hoses to the freeze heads for cracks, kinks,
breaks or other issues. The hoses can be coiled and
flexed when not frosted. Care must be taken not to
twist or kink hoses. This prevents hose damage.
5. Inspect the fan grille and louvers into the condenser
housing to make sure that nothing is blocking the airflow. Lack of airflow through the unit can cause performance issues or damage the unit.
6. With dry hands, plug cord into properly grounded outlet, Move the switch to ON position. Confirm that the
compressor motor starts and that the fan runs. Move
the switch to OFF position and unplug the unit.
NOTICE
Page 8
Model Freeze Head Copper Tube (CTS) Steel Pipe#Cavity Req’d Bushing
1
/2"—4—
3
/4"
1
/2" 2 Cat. #69712
1"
3
/4"2 —
1
1
/4" 1" 3 Cat. #70652
1
1
/2"—3—
2" — 1 Cat. #69717
2
1
/2"—1—
1
4
3
2
6
SuperFreezer®Pipe Freezing Units
• Determine if the piping is filled with water. A plug
cannot be frozen into partly filled pipes.
• Determine where the piping system needs to broken for the work that needs to be done.
• Locate piping system shut-off valves or determine
other methods to shut off system fluid flow to be
used in case of emergency.
3. Determine location for freeze plug(s).
• The location must allow access for at least one
freeze head. If only a single plug is required, it is
preferred that there be enough space for both
freeze heads. Freeze heads should not contact
more than one pipe.
• If the system will be soldered, brazed, welded, or
other heat adding processes performed, the freeze
plug(s) must be located as far away from the repair
as possible. Excess heat can prematurely thaw the
ice plug and allow water to flow while the system is
open. The freeze plugs should be a minimum of one
foot (0.3 m) away from the heat for each inch (25
mm) of diameter for steel pipe or tube. For all other
materials, the plug should be at least three feet
(0.9 m) away for each inch of pipe or tube diameter.
• Ice plugs must be more than one foot (0.3 m) away
from end caps, elbows, closed valves, other ice
plugs or similar obstructions. Placing an ice plug
closer can cause splitting of the pipe or tube.
• Do not place ice plugs closer than 5 feet (1.5 m)
from a circulating hot water (water hotter than
ambient air but cooler than 100°F (38°C)) main for
pipe sizes 1" (25 mm) and smaller or closer than 8
feet (2.4 m) from a circulating hot water main 1
1
/4"
(30 mm) or larger. Plugs placed closer to a circu-
lating hot water main can prevent plug formation
or can cause plug thawing.
4. Prepare the freeze plug locations. Remove all insulation and coatings from the pipe down to bare metal. If
needed, remove any corrosion with a wire brush.
Coatings and corrosion insulate the pipe and can
slow or prevent the freezing process.
5. Place the unit so that freeze heads can reach desired
plug points. Locate SuperFreeze on a solid, level surface, in an upright position. If the unit is not upright and
level, it can cause damage to the compressor. Make
sure the air inlet/outlet to condenser are not blocked.
Blocked condenser openings will slow or prevent the
freezing process. Be sure to locate the pipe freezing
unit away from where the repair will occur and not
under the freeze heads. This will help prevent the
entry of water into the freezing unit and help prevent
electrical shock.
6. Uncoil the hoses to the freeze heads. Use care not to
twist or kink the hoses, this can damage the hose
and prevent proper operation.
7. Choose the appropriate freeze head cavity for the
size of pipe or tube to be frozen. The capacities for
copper tube and steel pipe are listed in the chart that
follows. Adapter bushings are required in some applications. If using on pipe or tube other than listed
sizes, the pipe/tube diameter cannot be smaller than
the freeze head/bushing diameter -1/8" (3.2 mm).
8. Apply freeze gel to the freeze head cavity. If using end
adapter or bushings, apply freeze gel between the
freeze head and the adapter and to the adapter surface that contacts the pipe. The freeze gel improves

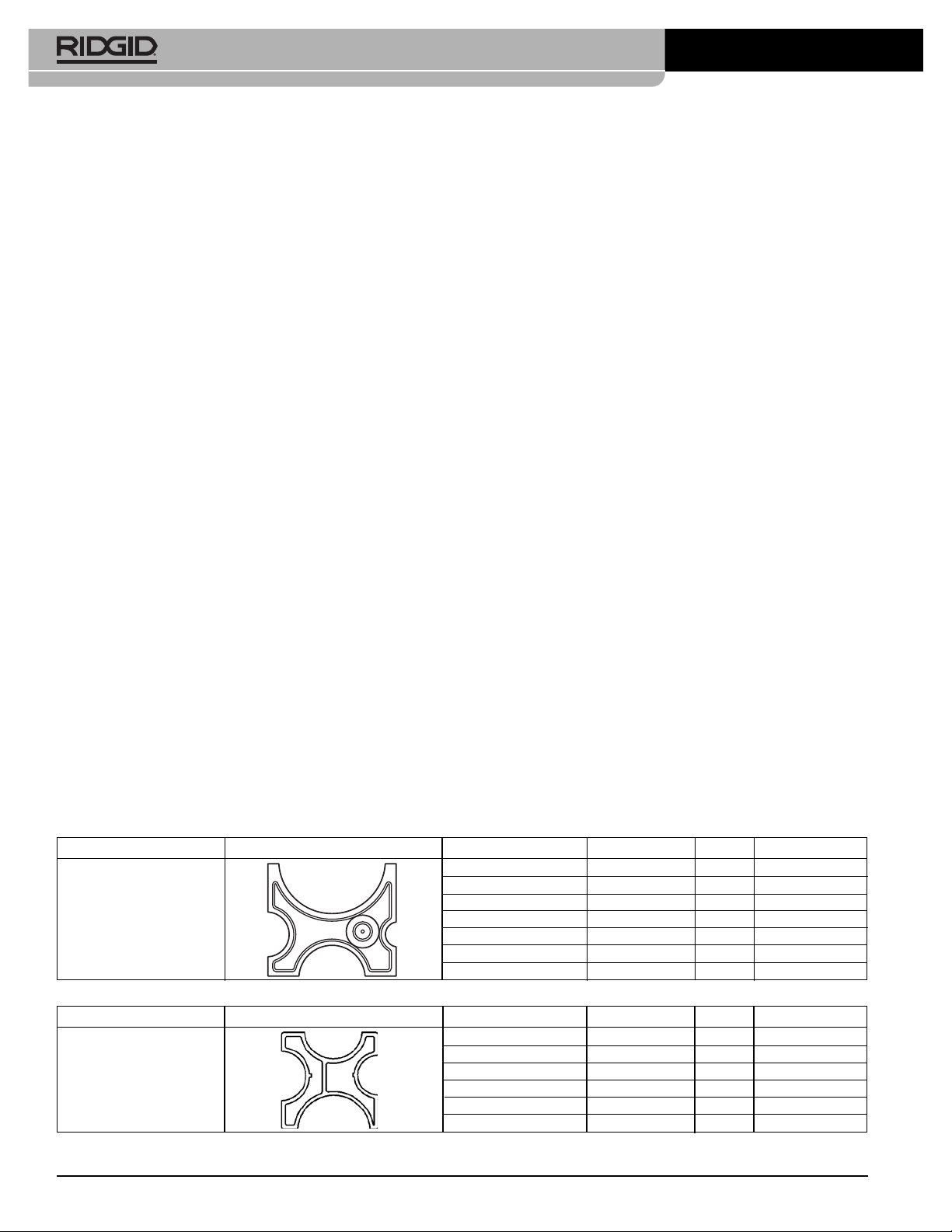

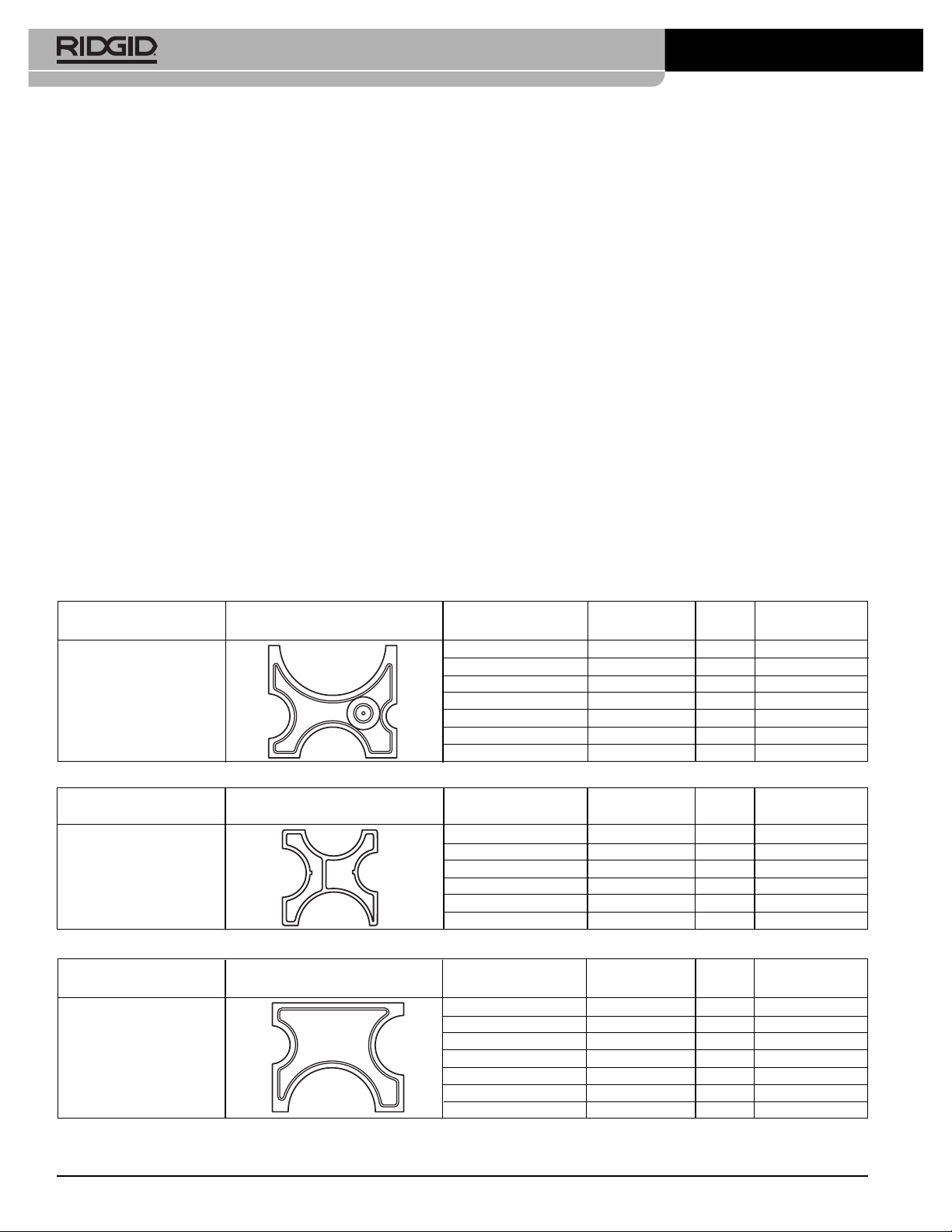

Capacities for Copper Tube and Steel Pipe
Model Freeze Head Copper Tube (DN)* Steel Pipe Cavity End Adapter
22 mm
1
/2" (15 mm) — Cat. #68837
28 mm
3
/4" (20 mm) — Cat. #72427
35 mm 1" (25 mm) 4 —
42 mm 1
1
/4" (32 mm) 2 —
1
1
/2" (40 mm) 1 —
2" (50 mm) 3 —
1
4
3
2
SF-2500,
230V European Model
(68832)
* See Specifications
* See Specifications
SF-2500,
115V Domestic (68967)
and 230V Domestic
Export (68962)
Page 9

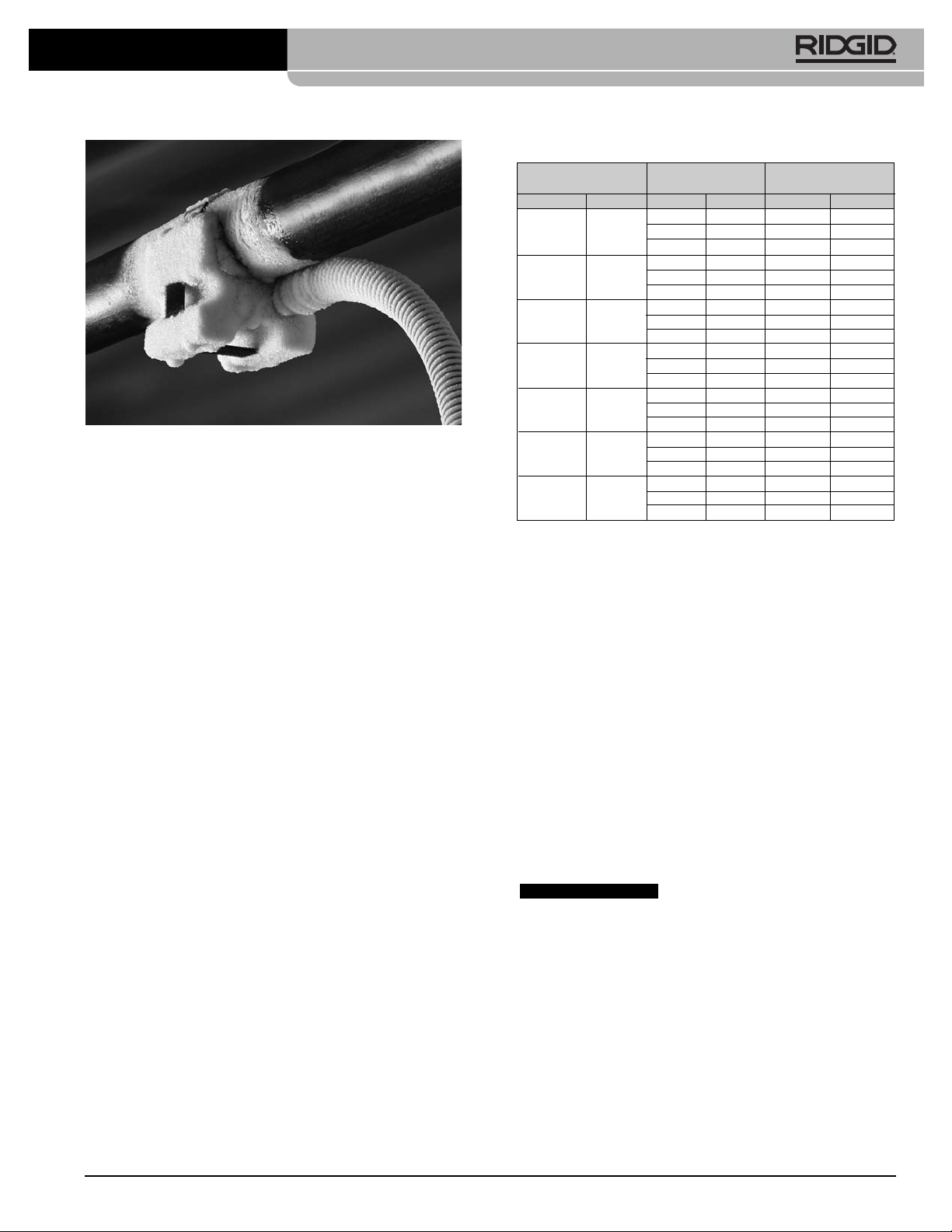

Forming a single freeze plug with freeze heads
positioned opposite to each other and using freeze
gel and quick grip clamp is the preferred method
for use on more difficult applications (higher temperatures, larger pipe sizes, etc.). If two freeze
plugs are required in a difficult application, it may
be necessary to use two pipe freezing units, one
for each plug.
• Two freeze plug applications – When two separate
freeze plugs are required to isolate a section of the
system, one freeze head is attached at each point
(Figure 6)
. Tightly secure the freeze heads to the
pipe with either Quick Grip clamp or Velcro straps.
If using the Quick Grip clamp do not over tighten
the clamp and deform the pipe.
Figure 6 – Two Freeze Plug Application
• If the standard freeze head cannot be used, adap ters are available. Freeze gel (if being used) is
applied to the back of the adapter and to the surface that contacts the tube. Tightly secure the
freeze heads to the tube with either the Quick
Grip clamp or the Velcro straps. If using the Quick
Grip clamp do not over tighten the clamp and
deform the tube.
See Figure 7.
7
SuperFreeze®Pipe Freezing Units
the thermal conductivity between the freeze head
and the pipe and decreases the time required to
freeze a plug. If no freeze gel is available, use the
spray bottle to spray water generously before and
during the pipe freezing process.

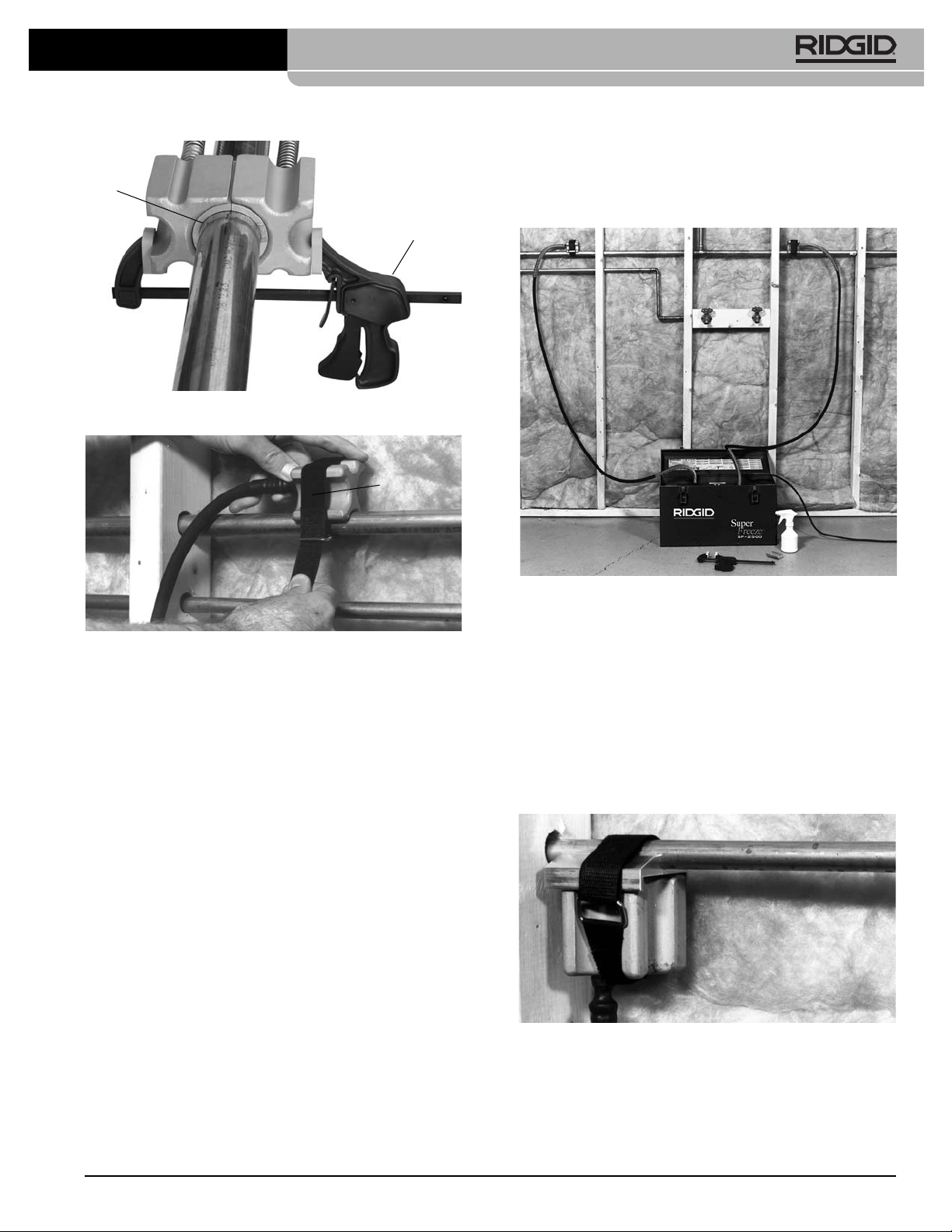

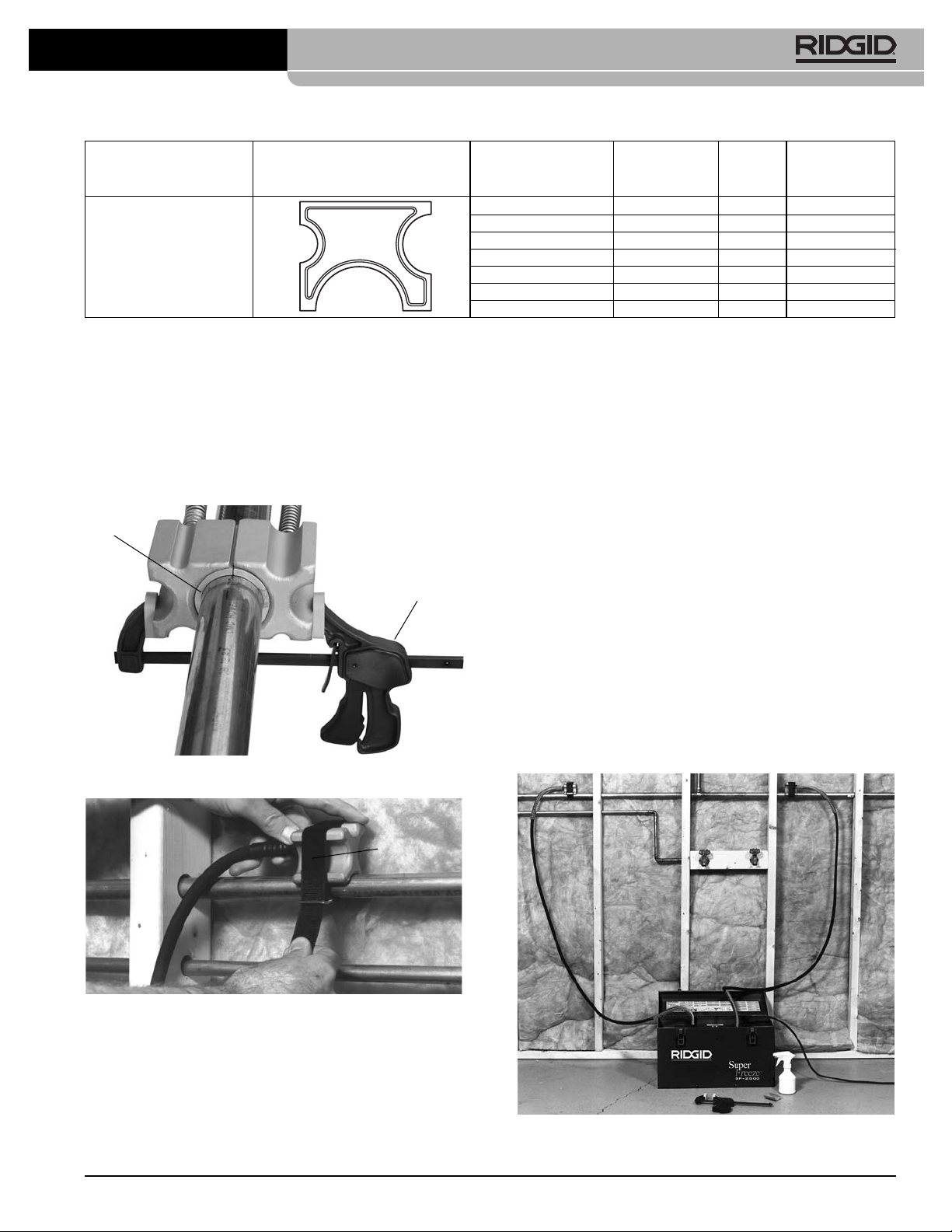

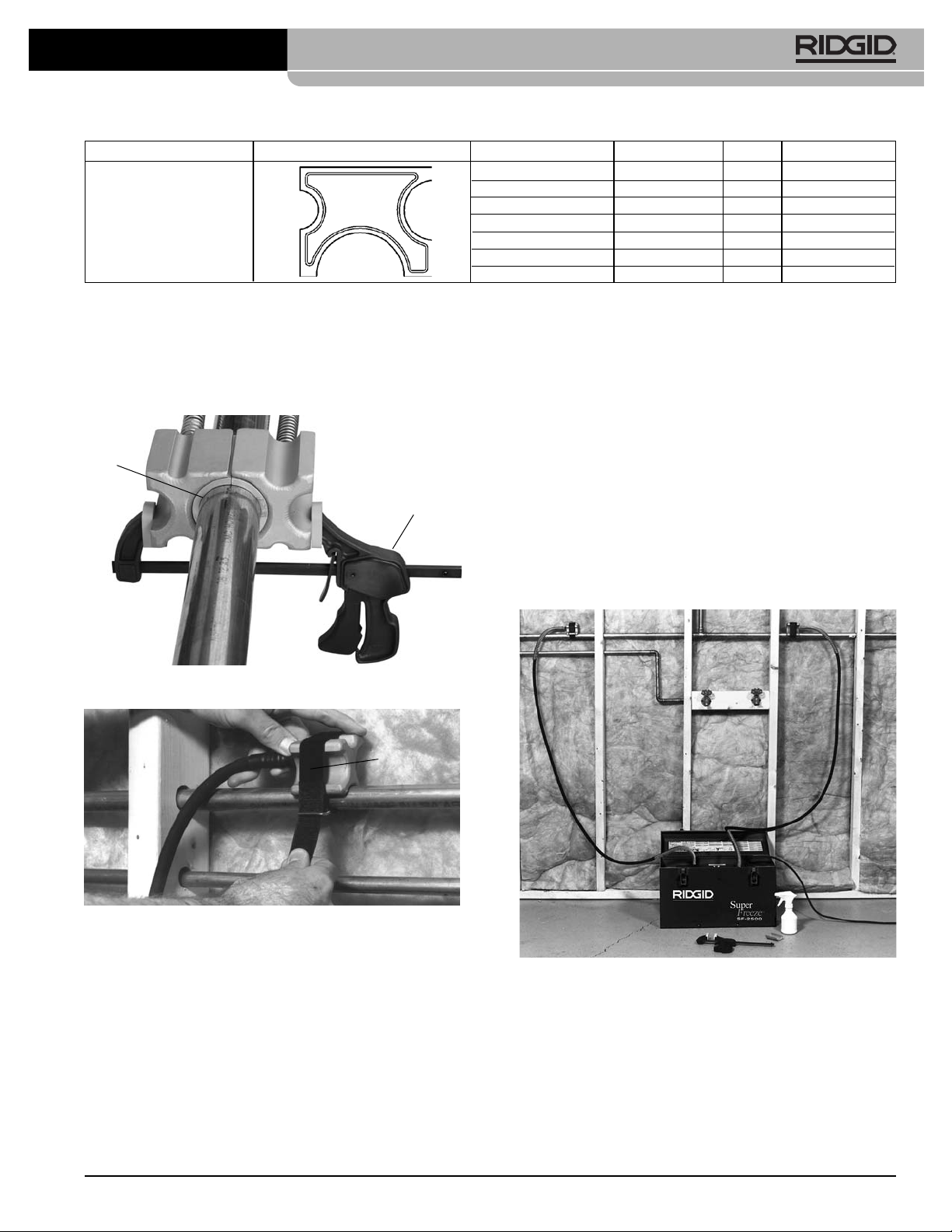

Figure 4 – Attaching Freeze Heads Using Quick Grip
Clamp
Figure 5 – Applying Freeze Head with Velcro Strap
9. Attach the freeze heads to the pipe.
• Single freeze plug applications – In single freeze
plug applications, both freeze heads should be
applied opposite each other to form the plug. This
will decrease the time required to freeze the plug.
Use the Quick Grip clamp
(Figure 4)
or Velcro
Strap
(Figure 5)
to secure the freeze heads to the
pipe. If using the Quick Grip clamp do not over
tighten the clamp and deform the pipe.
Model Freeze Head Copper Tube (DN)#Steel Pipe Cavity Req’d Bushing
12 mm — 1 42838
15 mm — 1 42853
18 mm — 1 —
22 mm
1
/2" (15 mm) 3 42843
28 mm
3
/4" (20 mm) 3 —
35 mm 1" (25 mm) 2 42833
42 mm 1
1
/4" (32 mm) 2 —
3
2
1
SF-2300,
230V European Model
(41078)
Bushings
Quick Grip
Clamp
Velcro Strap
* See Specifications
Page 10
8
SuperFreezer®Pipe Freezing Units

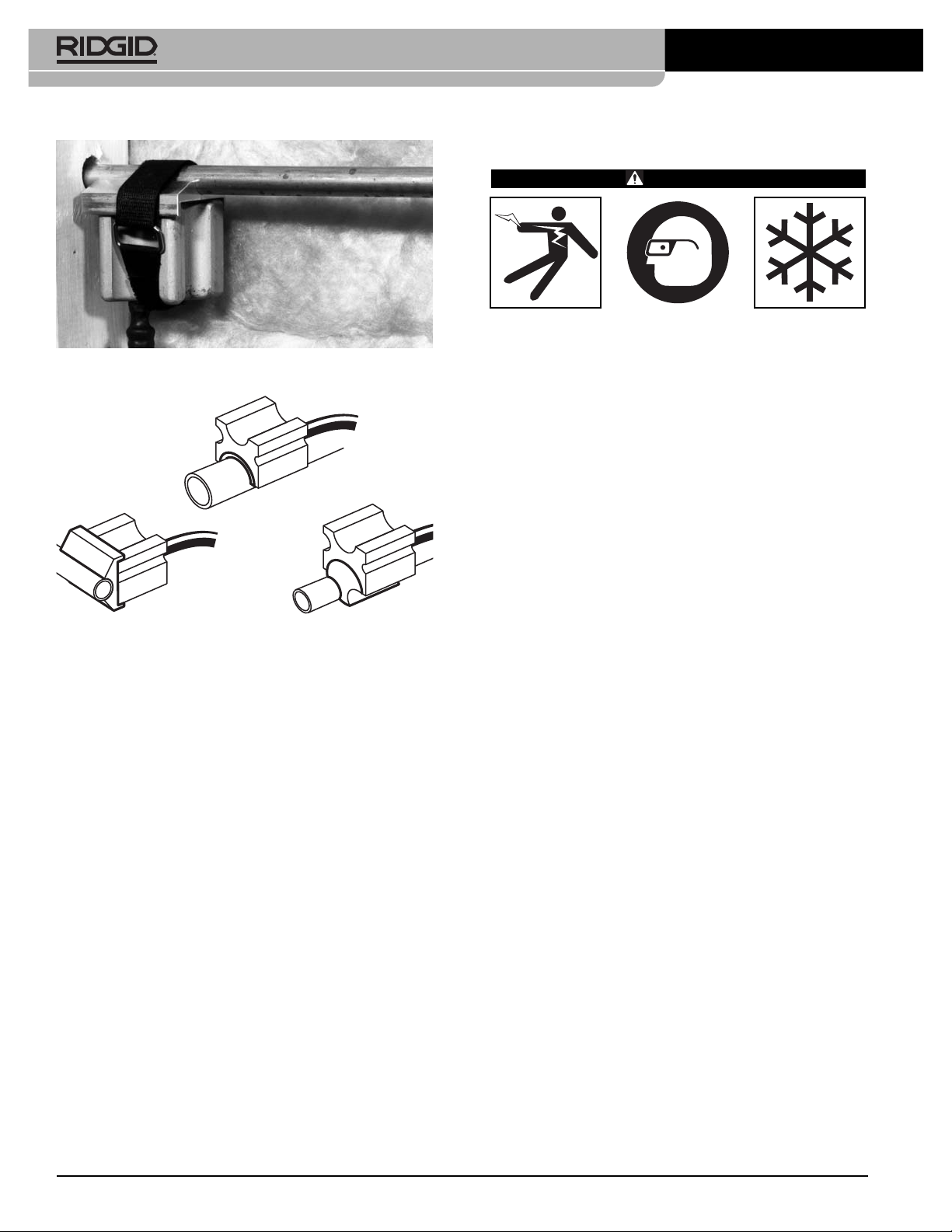

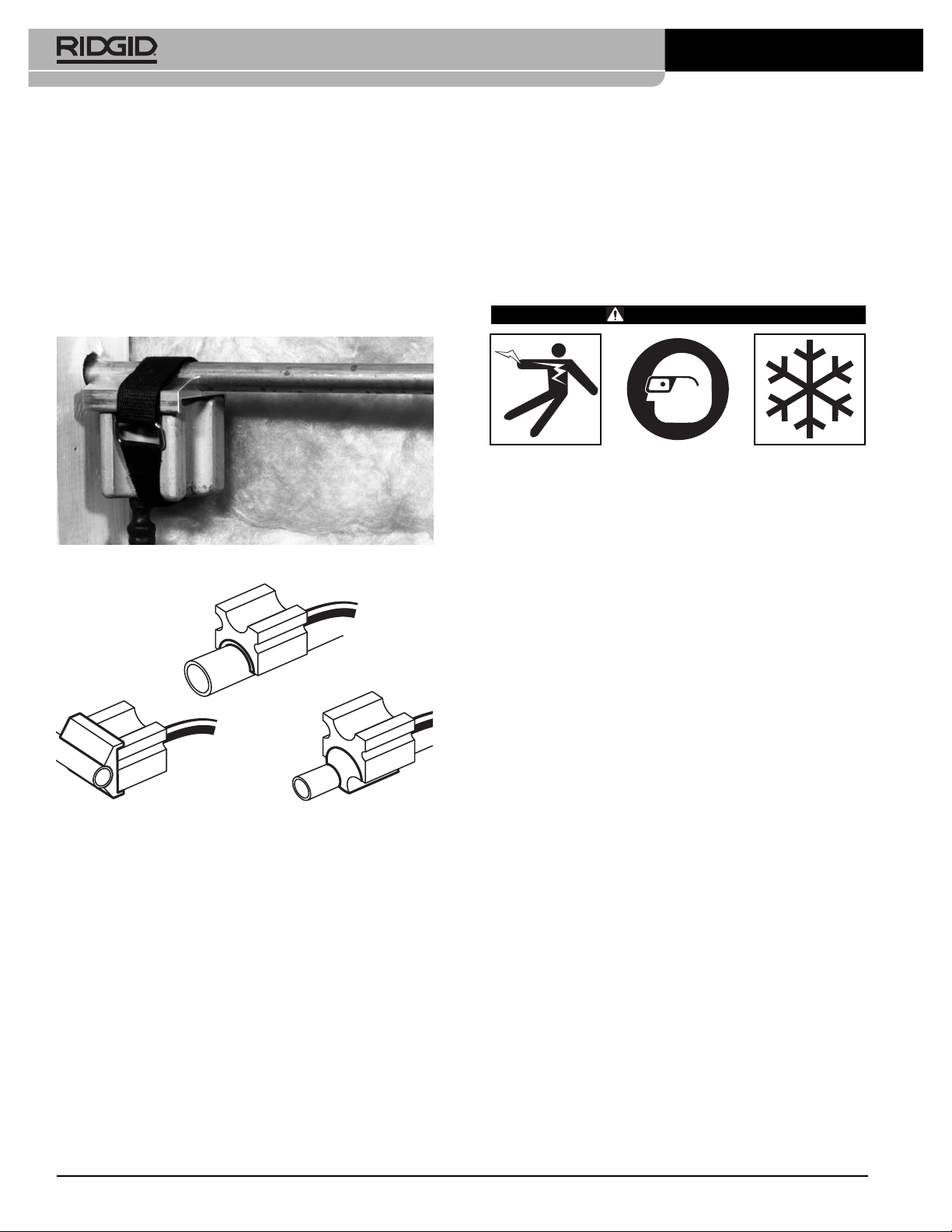

Figure 7 – Freeze Head with End Adapter Attached with
Velcro Strap

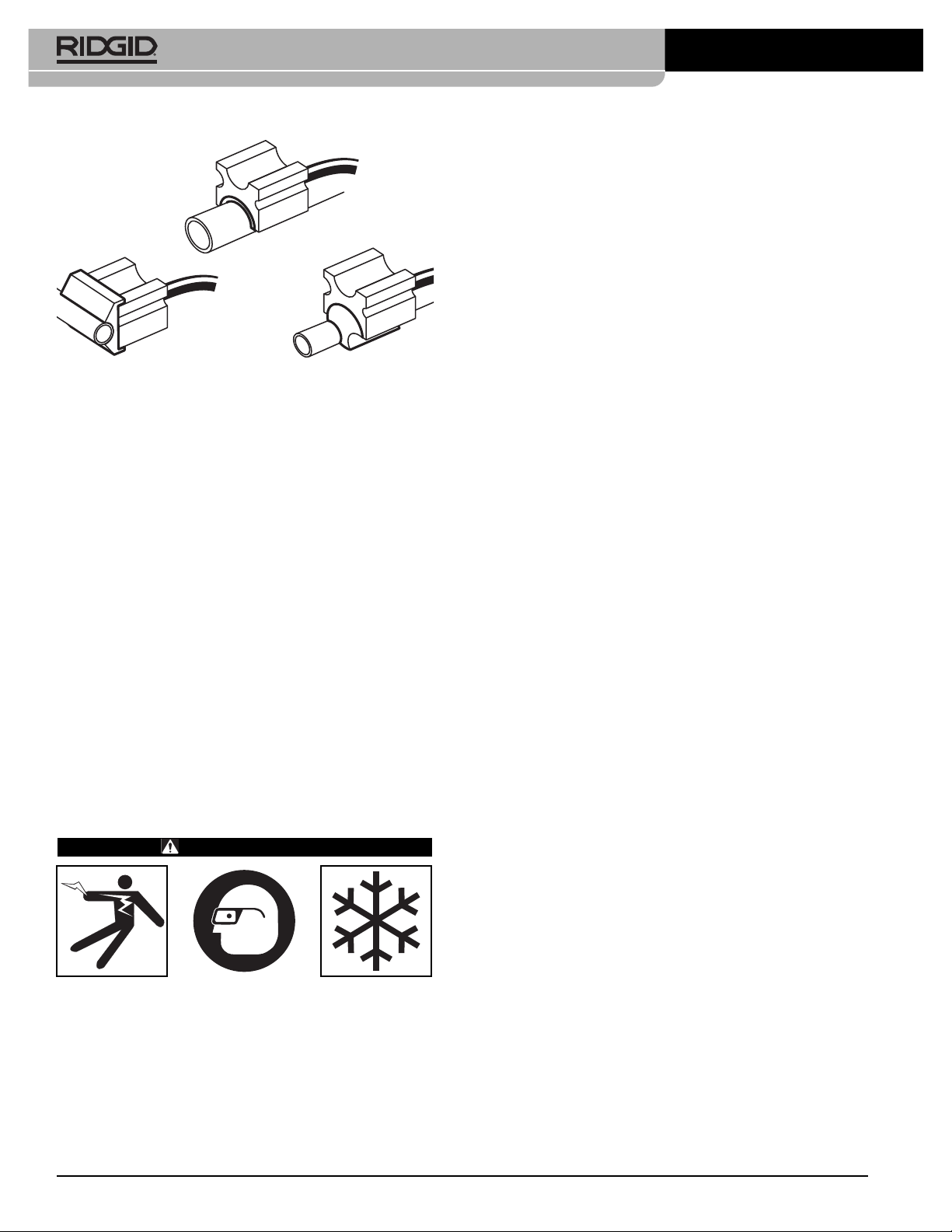

Figure 8 – Freeze Heads with Various Adapters
10. Run cord along previously identified clear path. With
dry hands, plug the SuperFreeze into the previously
identified properly grounded outlet. If the power cord
is not long enough, use an extension cord that
• Is in good condition.
• Has a three prong plug similar to that supplied
on the Pipe Freezing Unit.
• Is rated for outdoor use and contains a W or W-A
in the cord designation (i.e. SOW), or complies with
H05VV-F, H05RN-F types or IEC type design
(60227 IEC 53, 60245 IEC 57).
• Has sufficient wire size (16 AWG (1.5 mm
2
) for 50'
(15.2 m) or less, 14 AWG (2.5 mm2) for 50' – 100'
(15.2 m – 30.5 m) long). Undersized wires can
overheat, melting the insulation or causing a fire or
other damage.
Operating Instructions
WARNING
Before opening system, test to confirm that the ice
plugs are fully formed and stable. Opening the piping
system before a complete plug is frozen or allowing
the plug to thaw while the system is open could
cause burns, electric shock or other serious injury or
result in flooding or other property damage. Make
sure the machine is properly set up and do not allow
the Pipe Freezing Unit to shut OFF during use.
The freeze heads and hoses get extremely cold
and can cause frostbite if touched during operation.
Wear gloves if handling during use.
Always wear eye protection to protect your eyes
from dirt and other foreign objects. Always wear
appropriate protective equipment for the piping
contents.
Follow operating instructions to reduce the risk of
injury from burns, frostbite, electrical shock and
other causes.
1. Make sure that machine and work area is properly set
up and that the work area is free of bystanders and
other distractions.
2. Turn the machine ON.
3. Allow the machine to run for 2-3 minutes. Freeze
heads should start to frost. Use spray bottle to spray
water between freeze heads and pipe. The water
will freeze and fill any gaps between the freeze head,
pipe and any adapters used. This improves thermal
conductivity and will improve freeze times, while gaps
between the freeze head and pipe will prevent freeze
plug formation. Make sure that any dripping water
does not cause a hazard. If freeze gel was used,
then water spray may not be necessary.
If the freeze heads do not become cold and covered with ice and frost after approximately 7 minutes, turn the unit OFF for 3 minutes and restart. If the
freeze heads still do not become cold, see the
“Troubleshooting”
section.
4. Once the freeze heads are frozen to the pipe, allow
the ice plug to form. If the ambient temperature is
high, but not above 100°F (38°C), the freeze heads
can be wrapped with pipe insulation or other insulation
to improve freeze times.
Page 11
9
SuperFreeze®Pipe Freezing Units
Do not leave the unit unattended. Pipes can freeze
and split during the freezing process and monitoring
can minimize the hazard and damage. If for some reason the power to the freezing unit is interrupted, turn
the ON/OFF switch to OFF and do not restart for at
least 30 seconds to prevent compressor damage.

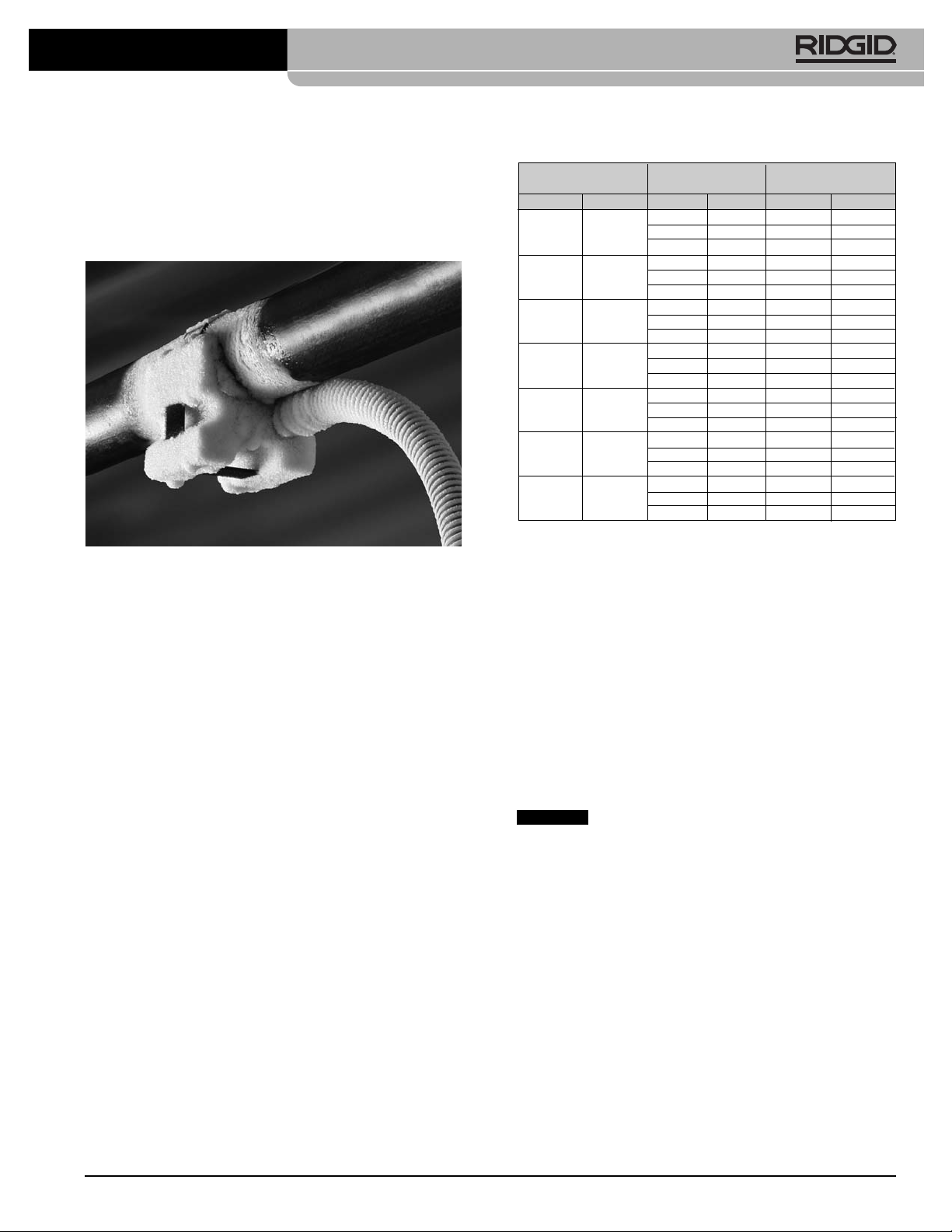

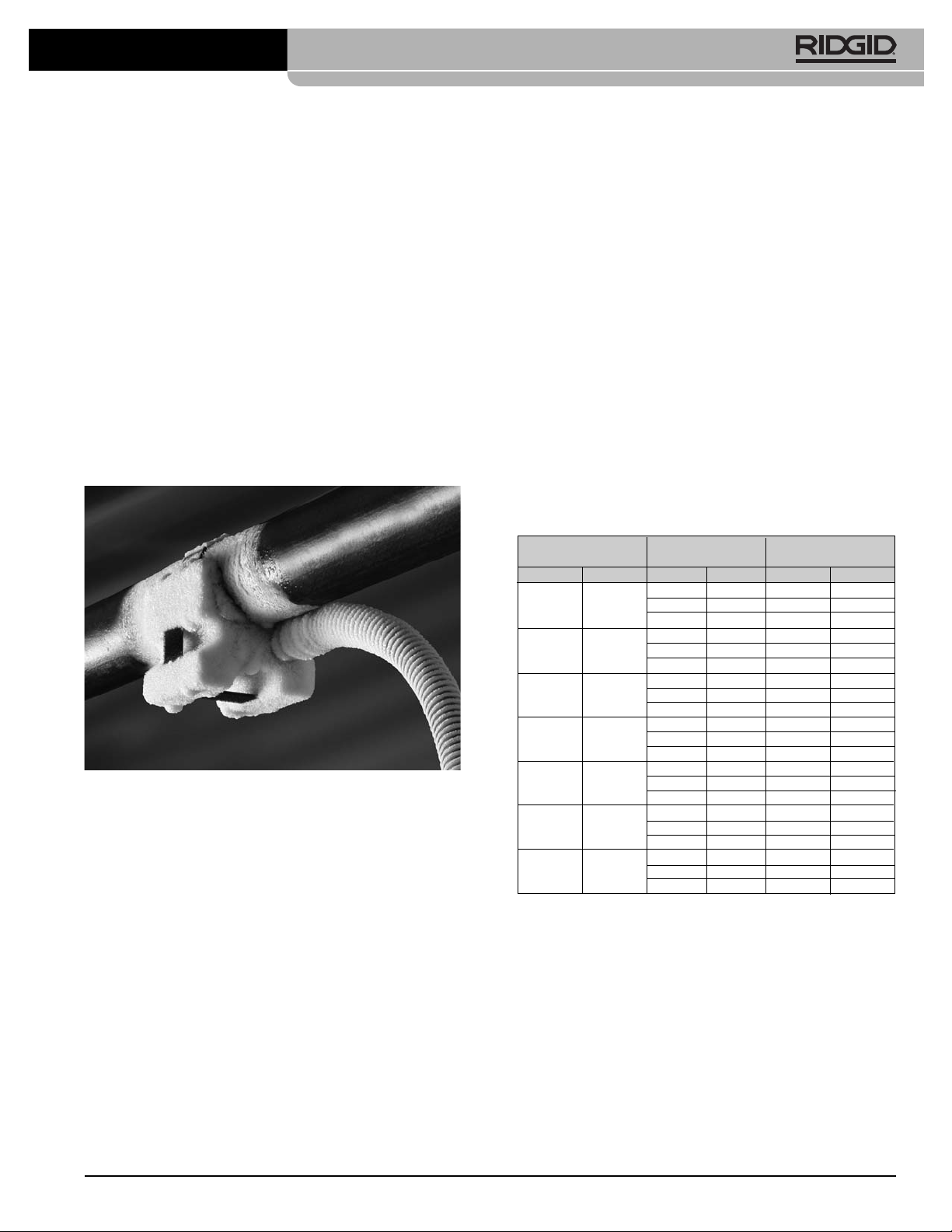

Figure 9 – Freeze Head Frozen to Pipe
Time to freeze a fully formed ice plug depends on a
variety of factors, including water temperature, ambient temperature, distance from heat sources, pipe size
and wall thickness, pipe material, number of freeze
heads, quality of contact between freeze heads and
pipe, and other conditions. The following table of
freeze times is based on water temperature being the
same as ambient temperature, use on copper tube,
use of freeze gel and use of two freeze heads. Freeze
times for steel pipe will be longer. Freeze times for
other less optimal conditions may be double those
shown or greater. Freeze times are only provided
as a general guide.
5. Carefully test the system to make sure that the plugs
are complete and there is no flow before opening
the system. This can be done by opening a valve
downstream of the plug and verifying that there is no
flow. Another method is to use a saddle tap valve
(similar to those used to install icemakers) to pierce a
copper tube and check for water flow. If there is flow,
close the system and continue the freezing process.
Wait at least five more minutes after confirmation that
there is no water flow to proceed with opening the
system for work. On high temperature applications,
water temperature over 90°F (32°C) but below 100°F
(38°C), wait at least 15 minutes. Do not shut OFF the
freezing unit.
6. Once the ice plug has been completely formed and
enough time has passed since confirmation that there
is no flow in the pipe, the pipe can be opened. When
opening the system, be prepared for the possibility of
liquid coming out of the line and wear proper protective equipment in case a plug fails. Be sure to follow
the guidelines in the set up section for distance from
plug to heating of system for soldering, brazing, etc.
Do not shut OFF the freezing unit while making
repairs. This will help insure that the plug does not
melt while the system is open.
7. When the repair is complete and system is closed,
shut OFF and unplug pipe freezing unit, and allow ice
and frost to melt off the freeze heads and hoses.
Do not try to remove the freeze heads from
the pipe or coil the hoses until they are completely
thawed. This can result in damage to the hoses and
freeze heads. If freeze heads and hoses must be
removed more quickly, a heat gun can be used to thaw
them.
Cleaning
After each use, clean the freeze heads with a soft cloth.
Clean the condenser fan grilles to remove dirt. Wipe
frost/water from the fully thawed freeze heads and hoses.
Freezing Times
Nominal Copper Ambient/Water Approx. Freezing Times
Tube Diameter Temperature (Minutes)
CTS Inches DN mm °F °C SF-2500 SF-2300
70 21 6 5
1
/
2
15 80 26 8 6
90 32 10 8
70 21 8 6
3
/
4
22 80 26 10 8
90 32 13 10
70 21 10 10
12880261312
90 32 16 15
70 21 12 NA
11/
4
35 80 26 15 NA
90 32 19 NA
70 21 19 21
11/
2
42 80 26 22 26
90 32 28 42
70 21 23 NA
254802625NA
90 32 28 NA
70 21 40 NA
21/
2
80 26 51 NA
90 32 55 NA
NOTICE
Page 12
10
SuperFreezer®Pipe Freezing Units
Accessories
WARNING
To reduce the risk of serious injury, only use accessories specifically designed and recommended for
use with the SuperFreeze Pipe Freezing Units such
as those listed below. Other Accessories suitable
for use with other tools may be hazardous when
used with the Pipe Freezing Units.
Further information on accessories specific to the tool
can be found in the RIDGID Catalog and online at
www.RIDGID.com or www.RIDGID.eu.
Machine Storage
The RIDGID SuperFreeze Pipe Freezing Units must be
stored in a dry secure, locked area, out of the reach of children and people unfamiliar with the Units.
Wipe frost/water from the fully thawed freeze heads and
lines. Coil the hose in the adjacent compartment. Do not
cross the hoses. The aluminum freeze heads should be
protected from impact, sharp objects and rough handling.
Do not store the pipe freezing unit in a vehicle. Excessive vibration and shock can damage the
unit. Firmly secure the unit when transporting.
Service and Repair
WARNING
Improper service or repair can make the SuperFreeze
Pipe Freezing Units unsafe to operate.
RIDGID SuperFreeze Pipe Freezing units contain refrigerant which requires certified service people. Service
and repair of the SuperFreeze Pipe Freezing Units must
be performed by a RIDGID Independent Authorized
Service Center.
For information on your nearest RIDGID®Independent
Service Center or any service or repair questions:
• Contact your local RIDGID distributor.
• Visit www.RIDGID.com or www.RIDGID.eu to find
your local RIDGID contact point.
• Contact Ridge Tool Technical Service Department at
[email protected] or in the U.S. and
Canada call (800) 519-3456
Disposal
Parts of the RIDGID SuperFreeze Pipe Freezing Units
contain valuable materials and can be recycled. There are
companies that specialize in recycling that may be found
locally. Dispose of the components in compliance with all
applicable regulations. Contact your local waste management authority for more information.
For EC Countries: Do not dispose of electrical equipment with household waste!
According to the European Guideline 2002/ 96/ EC for Waste Electrical and Electronic
Equipment and its implemen tation into nation-
al legislation, electrical equipment that is no
longer usable must be collected separately and disposed
of in an environmentally correct manner.
NOTICE
Catalog No. Description
For SF-2500:
69712 SF-2500R
3
/4" CTS Bushings (set of 2)
70652 SF-2500R 1
1
/4" CTS Bushings (set of 2)
69717 SF-2500R 2" CTS Bushings (set of 2)
68857 SF-2500R
1
/2" End Adapters (set of 2)
68862 SF-2500R
3
/4" CTS End Adapters (set of 2)
68837 SF-2500R 22 mm End Adapters (set of 2)
72427 SF-2500R 28 mm End Adapters (set of 2)
72422 Set of 2 End Adapters
3
/4" Fe (28 mm)
66986 Set of 2 End Adapters 12 mm to 16 mm
65976 Set of 2 End Adapters
3
/8" Fe (18 mm),
1
/2" Fe (22 mm)
For SF-2300:
42838 12mm Bushings (set of 2)
42853 15mm Bushings (set of 2)
42843 22mm Bushings (set of 2)
42833 35mm Bushings (set of 2)
For SF-2500 and SF-2300:
65942 Quick Grip Clamp
69707 Velcro Straps (set of 2)
74946 RIDGID Freeze Gel
60776 Spray Bottle, 8 oz. (0.25 liter)
Page 13
11
SuperFreeze®Pipe Freezing Units
PROBLEM POSSIBLE REASONS SOLUTION
Freeze heads do not become frost-covered after
7 minutes.
The freeze heads get
cold and frost covered
but the pipe will not
freeze.
Tripping of the unit.
Troubleshooting
Unit has been stored in a cold location; unit has
not been used for long time.
No power supply.
No air circulation to the condenser unit.
Pipe Freezing unit has lost its charge.
Water flow in the pipe.
Poor contact between heads and pipe.
Pipe is not completely full of water.
System is filled with something other than water.
Water temperature is too high.
Air temperature is too high.
Overloading of the compressor.
If freeze heads are not cold and frost-covered
after 7 minutes, turn the unit OFF. Keep the unit
OFF for 3 minutes, and then restart.
Make sure of proper power supply without any interruption & compressor fan running.
Check that there is unrestricted air circulation to
the condenser unit. Check the condenser unit’s
inlet air ports and clean.
Contact Technical Service Department at Ridge
Tool
(see Service and Repair)
.
Check for water flow. If this exists, stop the flow.
Use the water spray bottle or freeze gel to build
an ice bridge and provide the contact for heat
transfer. The slightest air gap will prevent freezing
Make sure system is full of water.
Pipe freezing unit will not work.
Allow the system to cool off or freeze heads are
too close to circulating main, stop flow in circulating main.
After freeze head is frozen to pipe, wrap with insulation.
The compressor is thermally protected; it will take
time for automatic restart.
Page 14
12
SuperFreezer®Pipe Freezing Units
Page 15
Congélateurs de conduite SuperFreeze
®
Pour future référence, enregistrez ci-dessous le numéro de série indiquée sur la plaque signalétique
de l’appareil.
N° de
série
Congélateurs de
conduite SuperFreeze
®
SF-2300/SF-2500
AVERTISSEMENT
Familiarisez-vous avec ce mode
d’emploi avant d’utiliser l’appareil.
L’incompréhension ou le non
respect des consignes ci-devant
pourrait occasionner des chocs
électriques, un incendie et/ou de
graves lésions corporelles.
Page 16
14
Congélateurs de conduite SuperFreeze
®
Table des matières
Fiche d’enregistrement du numéro de série de l’appareil ......................................................................................13
Symboles de sécurité ................................................................................................................................................15
Consignes générales de sécurité
Sécurité des lieux......................................................................................................................................................15
Sécurité électrique ....................................................................................................................................................15
Sécurité individuelle ..................................................................................................................................................16
Utilisation et entretien des appareils électriques ......................................................................................................16
Service après-vente ..................................................................................................................................................16
Sécurité des congélateurs de conduite ....................................................................................................................16
Description, fiche technique et équipements de base
Description ................................................................................................................................................................17
Fiche technique ........................................................................................................................................................17
Equipements de base ..............................................................................................................................................17
Icônes ..........................................................................................................................................................................18
Inspection préalable....................................................................................................................................................18
Préparation de l’appareil et des lieux........................................................................................................................19
Diamètres pour tuyaux cuivre et acier ......................................................................................................................20
Consignes d’utilisation ..............................................................................................................................................22
Temps de congélation ..............................................................................................................................................23
Nettoyage ....................................................................................................................................................................23
Accessoires ................................................................................................................................................................24
Entretien et rangement ..............................................................................................................................................24
Révisions et réparations ............................................................................................................................................24
Recyclage ....................................................................................................................................................................24
Dépannage ..................................................................................................................................................................25
Garantie à vie ..........................................................................................................................................Page de garde
*Traduction de la notice originale
Page 17
15
Congélateurs de conduite SuperFreeze
®
Consignes générales de sécurité
AVERTISSEMENT
Familiarisez-vous avec l’ensemble des consignes de
sécurité et d’utilisation ci-présentes afin d’éviter les
risques de choc électrique, d’incendie et/ou de
grave blessure corporelle.
Conservez l’ensemble des consignes de
sécurité et d’utilisation pour future référence.
Sécurité du chantier
• Assurez-vous de la propreté et du bon éclairage
des lieux. Les chantiers encombrés ou mal éclairés
sont une invitation aux accidents.
• N’utilisez pas ce type d’appareil en présence de
substances volatiles telles que liquides, gaz ou
poussières combustibles. Ce type de matériel risque
de produire des étincelles susceptibles d’enflammer les
poussières et émanations combustibles.
• Eloignez les enfants et les curieux durant
l’utilisation des appareils électriques. Les distractions
risquent de vous faire perdre le contrôle de l’appareil.
Sécurité électrique
• Les appareils avec terre doivent être branchés sur
des prises avec terre correctement installées selon
l’ensemble des normes applicables. Ne jamais
éliminer la barrette de terre de la fiche ou modifier
celle-ci d’une manière quelconque. Ne pas utiliser
d’adaptateurs. Consultez un électricien en cas de
doute sur la mise à la terre appropriée du réseau.
En cas de défaillance de l’appareil, sa mise à la terre
assure un passage de faible résistance pour éloigner le
courant de l’utilisateur.
• Evitez tout contact avec des objets reliés à la terre
tels que canalisations, radiateurs, cuisinières et
réfrigérateurs. Tout contact avec la terre augmenterait
les risques de choc électrique.
• N’exposez pas l’appareil à la pluie ou aux intem-
péries. Toute pénétration d’eau à l’intérieur d’un
appareil électrique augmenterait les risques de choc
électrique.
• Ne maltraitez pas le cordon d’alimentation de
l’appareil. Ne jamais porter l’appareil par son cordon
d’alimentation, ni tirer sur ce dernier pour le
débrancher. Eloignez le cordon d’alimentation des
sources de chaleur, de l’huile, des objets tranchants et des mécanismes. Remplacez immédiatement tout cordon d’alimentation endommagé. Les
cordons d’alimentation endommagés ou entortillés augmentent les risques de choc électrique.
• Lors de l’utilisation de l’appareil à l’extérieur,
prévoyez une rallonge électrique comportant la
mention « W-A » ou « W ». Ce type de rallonge est
conçu pour une utilisation à l’extérieur et limite les
risques de choc électrique.
Symboles de sécurité
Les symboles et mots clés utilisés à la fois dans ce mode d’emploi et sur l’appareil lui-même servent à signaler
d’importants risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.
Ce symbole sert à vous avertir de risques d’accident potentiels. Le respect des consignes qui le suivent vous permettra d’éviter
les risques d’accident grave ou potentiellement mortel.
Le terme DANGER signifie une situation dangereuse qui, faute d’être évitée, provoquerait la mort ou de graves
blessures corporelles.
Le terme AVERTISSEMENT signifie une situation dangereuse potentielle qui, faute d’être évitée, serait susceptible d’entraîner la mort ou de graves blessures corporelles.
Le terme ATTENTION signifie une situation dangereuse potentielle qui, faute d’être évitée, serait susceptible
d’entraîner des blessures corporelles légères ou modérées.
Le terme AVIS IMPORTANT indique des informations concernant la protection des biens.
Ce symbole indique la nécessité de bien se familiariser avec la notice d’emploi avant d’utiliser ce matériel. La notice
d’emploi renferme d’importantes consignes de sécurité et d’utilisation du matériel.
Ce symbole impose le port systématique de lunettes de sécurité à ?illères lors de la manipulation ou utilisation ce type de
matériel afin de limiter les risques de lésion oculaire.
Ce symbole signal un risque de gerçure au contact des surfaces gelées.
Ce symbole signale un risque de choc électrique.
AVIS IMPORTANT
DANGER
AVERTISSEMENT
ATTENTION
Page 18
16
Congélateurs de conduite SuperFreeze
®
Sécurité individuelle
• Soyez attentif, restez concentré et faites preuve de
bon sens lors de l’utilisation de ce type d’appareil.
Ne jamais utiliser ce matériel lorsque vous êtes
fatigué ou sous l’influence de drogues, de l’alcool
ou de médicaments. Lors de l’utilisation d’un appareil
électrique, un instant d’inattention risque d’entraîner de
graves lésions corporelles.
• Prévoyez les équipements de protection individu-
elle nécessaires. Portez systématiquement une protection oculaire. Le port d’équipements de protection
tels que gants, masque à poussière, chaussures
antidérapantes, casque de chantier et protecteurs
d’oreilles aidera, selon le cas, à limiter les risques de
lésions corporelles.
• Ne vous mettez pas en porte-à-faux. Maintenez
une bonne position de travail et un bon équilibre à
tout moment. Cela vous permettra de mieux con-
trôler l’appareil en cas d’imprévu.
Utilisation et entretien du matériel
• Ne forcez pas l’appareil. Prévoyez l’appareil approprié en fonction des travaux envisagés. L’appareil
approprié fera le travail plus efficacement et avec un
plus grand niveau de sécurité lorsqu’il tourne au régime
prévu.
• N’utilisez pas d’appareil dont l’interrupteur n’assure
pas sa mise en marche ou son arrêt. Tout appareil
qui ne peut pas être contrôlé par son interrupteur est
dangereux et doit être réparé.
• Débranchez l’appareil avant tout réglage, change-
ment d’accessoires ou stockage de celui-ci. De
telles mesures préventives limiteront les risques de
démarrage accidentel de l’appareil.
• Rangez tout appareil non utilisé hors de la portée
des enfants et autres individus non-initiés. Ce type
d’appareil peut s’avérer dangereux entre les mains
d’utilisateurs non-initiés.
• Entretenez le matériel. Examinez-le pour signes de
grippage, de bris et de toute autre anomalie qui risquerait de nuire à son bon fonctionnement. Le cas
échéant, il sera nécessaire de le faire réparer avant de
l’utiliser. De nombreux accidents sont provoqués par du
matériel mal entretenu.
• N’utilisez que les accessoires recommandés par le
fabricant pour le type de matériel en question.
Toute tentative d’adaptation d’accessoires prévus pour
un autre type d’appareil pourrait s’avérer dangereuse.
Service après-vente
• Confiez l’appareil à un réparateur qualifié se servant
exclusivement de pièces de rechange d’origine.
Cela assurera une meilleure sécurité opérationnelle
de l’appareil.
Consignes de sécurité
applicables aux congélateurs
de conduite
AVERTISSEMENT
Le chapitre suivant renferme d’importantes consignes de sécurité applicables à ce type d’appareil en
particulier.
Familiarisez-vous avec ces consignes avant d’utiliser
un SuperFreeze afin de limiter les risques de choc
électrique ou autres blessures corporelles graves.
CONSERVEZ CES CONSIGNES !
Les congélateurs de conduite SuperFreeze®disposent
d’un rangement pour le présent manuel afin de le garder à
portée de main de l’utilisateur.
• Cet appareil sert à créer des bouchons de glace à
l’intérieur de conduites en cuivre, acier ou autres
métaux assurant une bonne conductivité thermique. Ne pas utiliser l’appareil sur des conduites
en matière plastique. Respectez les consignes
d’utilisation de l’appareil. Tout autre emploi pourrait
augmenter les risques de blessure.
• Ne jamais toucher les têtes de congélation lorsque
celles-ci sont givrées. Toucher des têtes de congélation givrées pourrait provoquer des engelures. Si vous
devez les manipuler en cours d’utilisation, portez des
gants.
• Vérifiez la parfaite formation et stabilité des bou-
chons de glace avant de remettre le réseau en
charge. La mise en charge du réseau avant la forma-
tion complète des bouchons de glace, de même que la
fonte des bouchons en cours d’opération, pourrait occasionner des brûlures, des chocs électriques ou autres
blessure grave et provoquer des inondations ou autres
dégâts matériels.
• Ne pas vriller, plisser, stresser ou démonter les
flexibles de congélation. Cela pourrait provoquer
des fuites de réfrigérant et entraîner des engelures,
l’asphyxie ou autres graves lésions corporelles. En
cas de fuite, quittez les lieux jusqu’à dissipation totale du
gaz réfrigérant.
Page 19
17
Congélateurs de conduite SuperFreeze
®
en plus un dispositif de relance rapide. Les flexibles de tête
de congélation sont en caoutchouc étanche. L’ensemble
est contenu dans une mallette de transport.
Equipements de base
Chaque congélateur de conduite SuperFreeze est livré
avec les éléments suivants :
• Deux sangles Velcro avec boucle
• Serre-joint
• Gel de congélation
• Pulvérisateur
• Mode d’emploi
Figure 1 – Congélateur de conduite SuperFreeze SF-2500
Au besoin, la Déclaration de conformité CE Nº
890-011-320.10 accompagnera cette notice.
En cas de questions concernant ce produit RIDGID
®
veuillez :
– Consulter le distributeur RIDGID le plus proche ;
– Visiter le site www.RIDGID.com ou www.RIDGID.eu afin
de localiser le représentant RIDGID le plus proche ;
– Consulter les services techniques Ridge Tool par mail
adressé à [email protected], ou bien en
appelant le (800) 519-3456 (à partir des Etats-Unis ou
du Canada exclusivement).
Description, fiche technique et
équipements de base
Description
Les congélateurs de conduite RIDGID®SuperFreeze
®
servent à créer des bouchons de glace dans les conduites d’adduction d’eau afin d’y permettre des interventions ponctuelles sans coupure ni vidange du réseau. Il
s’agit d’appareils de congélation autonomes qui alimentent
des têtes de congélation en aluminium qui, lorsqu’elles sont
attachées à une conduite métallique, créent des bouchons de glace de part et d’autre de la zone d’intervention.
En fin d’intervention, il s’agit simplement d’éteindre le
congélateur SuperFreeze pour laisser fondre les bouchons et rétablir la circulation.
Les congélateurs de conduite SuperFreeze n’utilisent ni
CO2ni azote, et ne libèrent aucun gaz réfrigérant. Ils sont
équipés de compresseurs spécialement étudiés et pourvus
d’une protection de surcharge. Le modèle SF 2500 reçoit
Paramètre / Modèle SF-2500 / 115V SF-2500 / 230V SF-2300 / 230V
Ø tuyau cuivre
1
/2à 21/2pouces CTS 12 à 54 mm DN* 12 à 42 mm DN
Ø tuyau acier
1
/2à 1 pouce
#1
/2à 2 pouces
1
/2à 11/4pouces
#
(15 à 25 mm) (15 à 50 mm) (15 à 32 mm)
Longueur des flexibles 8,5 pieds (2,60 m) 8,5 pieds (2,60 m) 6,5 pieds (2,0 m)
Ecartement maxi 17 pieds (5,20 m) 17 pieds (5,20 m) 13 pieds (4 m)
Réfrigérant R-507 R-507 R-507
Compresseur Rotatif, hermétique à faible refoulement Réciproque
Puissance moteur 627 W 505 W 296 W
Puissance ventilateur 2 x 18 W 2 x 17 W 17 W
Alimentation électrique Monophasé 115V/60 Hz Monophasé 230V/50 Hz Monophasé 230V/50 Hz
Dimensions 24, 5 x 11 x 14,5 pouces 21 x 10,5 x 13 pouces
(633 x 279 x 368 mm) (533 x 267 x 330 mm)
Poids 69 livres (31 kg) 58 livres (26 kg)
#
Si les têtes de congélation de ce type d’appareil sont prévues pour les sections nominales des tuyaux de cuivre, elles peuvent servir sur des tuyaux acier en
respectant les consignes données.
* Si les têtes de congélation de ce type d’appareil sont prévues pour les sections nominales des tuyaux d’acier, elles peuvent servir sur des tuyaux de cuivre en
respectant les consignes données.
Etiquette
Interrupteur
marche/arrêt
(I/O)
Têtes de
congélation
Flexibles
Condensateur
Pulvéri-
sateur
Coussinets
Gel de
congélation
Serre-joint
Sangle Velcro
Fiche technique
Page 20
18
Congélateurs de conduite SuperFreeze
®
Inspection préalable de l’appareil
AVERTISSEMENT
Examinez le congélateur de conduites avant chaque
intervention afin de rectifier d’éventuelles anomalies
susceptibles d’endommager l’appareil et augmenter
les risques de choc électrique ou autres blessures
graves.
1. Assurez-vous que le congélateur de conduites est
débranché et que son interrupteur se trouve en position « Arrêt ».
2. Eliminez toutes traces d’huile, de graisse et de crasse
des surfaces de l’ensemble du matériel et notamment des commandes de l’appareil. Cela facilitera
l’inspection et la manipulation du système.
3. Examinez le congélateur de conduites selon les
points suivants :
• Examinez le cordon d’alimentation de l’appareil pour
signes de détérioration ou de modification.
• Vérifiez l’assemblage, le bon état général et l’inté -
gralité du système.
• Confirmez l’absence d’éléments brisés, usés, man-
quants, désalignés ou grippés.
• Vérifiez la présence et la lisibilité des mises en
garde affichées sur l’appareil
(Figures 1 et 2).
• Repérez toute autre anomalie susceptible de nuire
au bon fonctionnement et à la sécurité opération nelle du système.
Toute anomalie éventuelle devra être corrigée avant
d’utiliser le congélateur de conduites.
4. Examinez les flexibles des têtes de congélation pour
signes de fissuration, de plissage, de rupture ou autres
anomalies. Tant qu’ils ne sont pas givrés, les flexibles
peuvent être enroulés ou repliés, mais jamais vrillés ou
plissés, car cela pourrait les endommager.
5. Vérifiez qu’il n’y a aucune obstruction au niveau de la
grille et des volets du carter de ventilation du condensateur qui serait susceptible de limiter l’appel d’air
du congélateur. Un manque de circulation d’air pourrait nuire aux performances et endommager l’appareil.
6. Avec les mains sèches, branchez la fiche du cordon
d’alimentation du congélateur sur une prise de courant
avec terre appropriée. Mettez l’interrupteur de l’appareil
en position « Marche » afin de vérifier le lancement du
Figure 2 – Congélateur de conduite SuperFreeze SF-2300
Figure 3 – Numéro de série de l’appareil
Le numéro de série de l’appareil se trouve sur le tableau
de commande. Un autocollant supplémentaire indique
le mois et l’année de fabrication (05 = mois, 13 = année).
Icônes
Cet appareil sert à créer des bouchons de glace dans les conduites d’adduction d’eau.
Comme indiqué plus loin, la qualité des bouchons de
glace ainsi formés dépend d’une variété de paramètres.
Dans certaines circonstances particulières, l’appareil risque
d’être incapable de fonctionner correctement.
AVIS IMPORTANT
Marche
Arrêt
Etiquette
Page 21
19
Congélateurs de conduite SuperFreeze
®
compresseur et de son ventilateur. Ramenez l’in terrupteur du congélateur à la position « Arrêt », puis
débranchez-le.
Préparation de l’appareil et du
chantier
AVERTISSEMENT
Respectez les consignes de préparation du congélateur de conduites et du chantier ci-après afin de
limiter les risques de brûlure, de choc électrique ou
autres blessures et assurer le bon fonctionnement
du système.
1. Examinez le chantier pour :
• Un éclairage adéquat.
• La présence éventuelle de liquides, émanations ou
poussières volatiles. Le cas échéant, identifiez et
éliminez leur source avant toute intervention. Les
congélateurs de conduite ne sont pas blindés et
risquent de produire des étincelles.
• Une surface plane, dégagée, stable et sèche à
la fois pour l’installation du matériel, et pour son utilisateur.
• La présence d’une prise de courant avec terre de
tension appropriée. En présence d’une prise de
courant ou d’un disjoncteur différentiel dont la mise
à la terre est douteuse, faites préalablement contrôler le circuit par un électricien.
• L’assurance de pouvoir acheminer le cordon d’ali mentation jusqu’à la prise de courant sans risquer de
l’endommager.
• D’éventuelles difficultés d’accès.
2. S’assurer que le congélateur peut fonctionner sur le
réseau envisagé.
• Liquides congelables – L’eau est le seul liquide que
peut congeler cet appareil. Il convient d’établir la
nature d’éventuels additifs. La présence d’additifs
peut éventuellement modifier la température de congélation de l’eau au point de rendre cette congélation
difficile, voire impossible.
• Composition et section des conduits – Cet appareil
ne peut fonctionner que sur des réseaux composés
de conduits métalliques. Se reporter au chapitre
Caractéristiques techniques
pour les compositions
et sections de tuyau compatibles.
• Température de l’eau et température ambiante – Si
l’une d’elles dépasse :
- 110°F (43°C) pour des tuyaux allant jusqu’à
1" (25 mm) de diamètre
- 90°F (32°C) pour des tuyaux de 11/4" (32 mm) à 1
1
/2" (42 mm)
- 80°F (27°C) pour des tuyaux de 2" (54 mm)
ou plus
Elle devra être ramenée dans les normes avant de
pouvoir utiliser le SuperFreeze.
• S’assurer que l’adduction d’eau est coupée. Le
congélateur de conduites ne peut pas fonctionner en
présence d’eau courante. Le cas échéant, coupez
l’eau en fermant le robinet, en arrêtant la pompe ou
en utilisant tout autre moyen de coupure applicable.
• S’assurer que le réseau est en charge. Un bouchon
de glace ne peut pas se former dans une conduite
partiellement remplie.
• Déterminez les points de coupure nécessaire en
fonction des travaux envisagés.
• Localisez les robinets d’arrêt du système ou trouvez
d’autres moyens de couper l’eau en cas d’urgence.
3. Positionnez les bouchons de glace.
• L’emplacement sélectionné doit permettre l’in stallation d’au moins une tête de congélation. Même
s’il ne s’agit que de l’utilisation d’une seule tête de
congélation, il est conseillé de prévoir suffisamment de marge pour une seconde. Les têtes de
congélation ne doivent entrer en contact qu’avec un
seul tuyau.
• Lorsqu’il s’agit de souder, braser ou autrement
chauffer le tuyau, il sera nécessaire d’éloigner autant
que possible le ou les bouchon(s) de glace du point
d’intervention afin d’éviter leur fonte prématurée.
Lorsqu’il s’agit de tuyauteries en acier, les bouchons de glace doivent être éloignés d’au moins 1
pied (30 cm) de la source de chaleur pour chaque
pouce (25 mm) de diamètre de tuyau. Dans tout
autre cas, la distance minimale est de trois pieds (90
cm) par pouce de diamètre du tuyau.
• Les bouchons de glace doivent se trouver à plus
d’un pied (30 cm) de tout capuchon, coude, robinet
fermé, autre bouchon de glace ou autre obstacle
éventuel. Une plus proche proximité du bouchon de
glace pourrait provoquer l’éclatement du tuyau.
• Ne jamais former un bouchon de glace à moins de
5 pieds (1,50 m) d’un circuit d’eau chaude (eau
dont la température est supérieure à la température
ambiante, mais inférieure à 100°F (38°C) d’une
section maximale de 1" (25 mm), ou à moins de 8
pieds (2,40 m) d’un circuit d’eau chaude de 11/4" (30
mm) ou plus. En-delà, les bouchons de glace
risquent de fondre ou ne pas se former du tout.
Page 22
20
Congélateurs de conduite SuperFreeze
®
pourrait endommager les flexibles et nuire au bon
fonctionnement de l’ensemble.
7. Sélectionnez le profil de tête de congélation approprié
en fonction de la section du tuyau à congeler. Les profils correspondants aux sections nominales de tuyau
en cuivre et acier sont indiqués ci-après. Certaines
applications nécessitent l’emploi de coussinets. Lors
de l’utilisation de l’appareil sur des sections nominales non indiquées, le diamètre du tuyau ne peut pas
être inférieur au diamètre de la tête de congélation
avec coussinet correspondant la plus petite, voire
moins de 1/8" (3,2 mm).
8. Enduisez la surface de la tête de congélation de gel.
Lors de l’utilisation d’un adaptateur d’embout ou d’un
coussinet, appliquez le gel entre la surface de la tête
de congélation et l’adaptateur, puis sur la surface de
l’adaptateur. Le gel de congélation améliore la conductivité thermique entre la tête de congélation et le
tuyau et diminue le temps de congélation nécessaire.
En l’absence de gel de congélation, servez-vous du
pulvérisateur pour asperger les têtes avant et tout
au long du processus de congélation.
4. Préparez l’assise des têtes de congélation. Dénudez le
tuyau de toute isolation et revêtement éventuel pour
exposer le métal nu. Au besoin, utilisez une brosse
métallique pour éliminer d’éventuelles traces de rouille.
Le revêtement et la corrosion peuvent isoler le tuyau au
point d’empêcher la formation de bouchons de glace.
5. Positionnez l’appareil de manière à pouvoir atteindre
les deux points de congélation simultanément. Posez
le SuperFreeze d’aplomb sur une surface plane et
solide. La moindre inclinaison de l’appareil pourrait
endommager son compresseur. Assurez-vous que
les grilles d’arrivé et de sortie d’air du compresseur sont
dégagées. L’obstruction des passages d’air du compresseur pourrait ralentir ou empêcher le processus de
congélation. N’oubliez pas d’éloigner le congélateur de
conduites du point d’intervention, et de ne pas le positionner sous les têtes de congélation. Cela limitera les
risques de pénétration d’eau et de choc électrique
éventuel.
6. Déployez les flexibles des têtes de congélation en
faisant attention de ne pas les vriller ou plisser, car cela
Coussinets
Modèle Tête de congélation Tuyau cuivre (DN)* Tuyau acier Profil nécessaires
12 mm — 1 42838
15 mm — 1 42853
18 mm — 1 —
22 mm
1
/2" (15 mm) 3 42843
28 mm
3
/4" (20 mm) 3 —
35 mm 1" (25 mm) 2 42833
42 mm 1
1
/4" (32 mm) 2 —
3
2
1
SF-2300,
230V Modèle Européen
(41078)
*Voir Caractéristiques
Coussinets
Modèle Tête de congélation Tuyau cuivre (CTS) Tuyau acier* Profil nécessaires
1
/2"—4—
3
/4"
1
/2" 2 Réf. #69712
1"
3
/4"2 —
1
1
/4" 1" 3 Réf. #70652
1
1
/2"—3—
2" — 1 Réf. #69717
2
1
/2"—1—
1
4
3
2
Profils pour tuyaux cuivre et acier
Adaptateur
Modèle Tête de congélation Tuyau cuivre (DN)* Tuyau acier Profil d’embout
22 mm
1
/2" (15 mm) — Réf. #68837
28 mm
3
/4" (20 mm) — Réf. #72427
35 mm 1" (25 mm) 4 —
42 mm 1
1
/4" (32 mm) 2 —
1
1
/2" (40 mm) 1 —
2" (50 mm) 3 —
1
4
3
2
SF-2500,
230V Modèle Européen
(68832)
*Voir Caractéristiques
*Voir Caractéristiques
SF-2500,
115V Domestique (68967)
et 230V Domestique
Export (68962)
Page 23
21
Congélateurs de conduite SuperFreeze
®
Figure 4 – Montage des deux têtes de congélation à
l’aide du serre-joint
Figure 5 – Montage d’une tête de congélation à l’aide
d’une bande Velcro
9. Montage des têtes de congélation sur le tuyau.
• Création d’un bouchon de glace unique – Lorsqu’il
s’agit de créer un seul bouchon de glace, les deux
têtes de congélation doivent être positionnées faceà-face. Cela diminuera le temps de congélation du
bouchon. Servez-vous du serre-joint
(Figure 4)
ou
d’une bande Velcro
(Figure 5)
pour maintenir les
têtes de congélation en place. Lors de l’utilisation du
serre-joint faites attention de ne pas le serrer au
point de déformer la conduite.
La formation d’un seul bouchon de glace avec les
têtes de congélation positionnées face-à-face et
tenues en place par le serre-joint représente la
méthode préférée lorsqu’il s’agit d’une application difficile (température élevée, tuyau de section importante, etc.). Si une telle application difficile nécessite
l’emploi des deux têtes de congélation, il sera peutêtre nécessaire de prévoir un deuxième congélateur
de conduites pour créer le second bouchon.
• Création de deux bouchons de glace – Lorsque
l’isolation d’une section de conduite nécessite la
création de deux bouchons de glace indépendants, il sera nécessaire de créer un bouchon de
glace à chacune de ses extrémités
(Figure 6).
Maintenez les têtes de congélation fermement en
place à l’aide du serre-joint ou des bandes Velcro. Si
vous employez le serre-joint, faites attention de ne
pas le serrer au point de déformer la conduite.
Figure 6 – Création de deux bouchons de glace
• Si aucun profil de tête de congélation ne correspond à la section du tuyau à congeler, utilisez un
des adaptateurs prévus. Si vous employez du gel de
congélation, il sera nécessaire de l’appliquer à la fois
au dos de l’adaptateur et à son profil côté tuyau.
Maintenez les têtes de congélation fermement en
place à l’aide du serre-joint ou des bandes Velcro. Si
vous employez le serre-joint, faites attention de ne
pas le serrer au point de déformer la conduite
(Figure 7).
Figure 7 – Tête de congélation équipée d’un adaptateur
d’embout et maintenue par une bande Velcro
Coussinets
Serre-joint
Bande Velcro
Page 24
22
Congélateurs de conduite SuperFreeze
®
Figure 8 – Têtes de congélation avec divers adaptateurs
10. Acheminez le cordon d’alimentation de l’appareil
selon le passage dégagé prévu. Avec les mains
sèches, branchez le SuperFreeze sur la prise de
courant avec terre prévue. Au besoin, utilisez une rallonge électrique :
• En bon état.
• Disposant d’une fiche à trois barrettes semblable à
celle du cordon d’alimentation du congélateur de
conduites.
• Indiquant les mentions W ou W-A dans sa désigna-
tion pour garantir sa compatibilité avec une utilisation
à l’extérieur (ex., SOW) ou conforme aux normes
H05VV-F, H05RN-F, 60227 IEC 53 ou 60245 IEC 57.
• De section suffisante (voire de 16 AWG (1,5 mm2)
pour une longueur maximale de 50' (15,20 ml) ou
de 14 AWG (2,5 mm2) pour une longueur de 50' à
100' (15,20 à 30,50 ml). Une rallonge électrique de
section insuffisante risque de surchauffer au point
de fondre son isolant et provoquer un incendie
ou autres dégâts.
Consignes d’utilisation
AVERTISSEMENT
Avant de rouvrir le réseau, vérifiez que les bouchons de glace sont entièrement formés et stables. L’ouverture du réseau avant la formation
complète des bouchons de glace ou leur permettre
de fondre en cours d’intervention pourrait provoquer
des brûlures, des chocs électriques ou autres bles sure grave, voire entraîner des inondations ou
autres dégâts matériels. Assurez-vous de la bonne
installation de l’appareil et ne laissez pas le congélateur s’éteindre en cours d’utilisation.
Les têtes de congélation et leurs flexibles deviennent extrêmement froids et peuvent provoquer des
engelures. Si vous devez les manipuler en cours
d’opération, portez des gants.
Portez systématiquement une protection oculaire
afin de protéger vos yeux contre la poussière et
autres débris. Prévoyez systématiquement les
équipements de protection adaptés au contenu du
réseau.
Respectez les consignes d’utilisation de l’appareil
afin de limiter les risques de brûlure, d’engelure, de
choc électrique et autres blessures.
1. Assurez-vous de la préparation appropriée de l’ap pareil et du chantier, ainsi que de l’absence de tierces
personnes ou autres distractions.
2. Mettez l’appareil en marche.
3. Laissez l’appareil en marche pendant 2 ou 3 minutes.
Les têtes de congélation devraient alors commencer
à givrer. Servez-vous du pulvérisateur pour pulvériser de l’eau sur les têtes de congélation et le tuyau.
L’eau gèlera pour colmater les aspérités éventuelles
entre les têtes de congélation, le tuyau et d’éventuels
adaptateurs. Cela améliorera la conductivité thermique et réduira le temps de congélation, tandis que
des aspérités entre les têtes de congélation et le
tuyau empêcheraient la formation des bouchons de
glace. Assurez-vous que l’eau dégoulinante ne pré sente pas de danger. L’utilisation de gel de congélation peut éventuellement éliminer la nécessité de
pulvériser de l’eau sur l’ensemble.
Si les têtes de congélation ne deviennent pas froides
et couvertes de glace au bout d’environ 7 minutes,
éteignez l’appareil pendant 3 minutes avant de le
remettre en marche. Si les têtes de congélation
refusent toujours de se refroidir, consultez le chapitre
« Dépannage ».
4. Une fois les têtes de congélation et le tuyau gelés
ensemble, il sera nécessaire d’attendre la formation
du (ou des) bouchon(s) de glace. En présence de
températures ambiantes élevées, mais inférieures à
100 °F (38 °C), les têtes de congélation peuvent être
enveloppées d’un isolant thermique afin de réduire le
temps de congélation.
Ne jamais laisser l’appareil sans surveillance. Dans la
mesure où les tuyaux risquent d’éclater en cours de
congélation, leur surveillance continue limitera à la fois
les risques et les conséquences. En cas de coupure
de courant, éteignez l’appareil pendant au moins 30
secondes avant de le redémarrer afin d’éviter d’en dommager son compresseur.
Page 25
23
Congélateurs de conduite SuperFreeze
®
Figure 9 – Tête de congélation et tuyau gelés
Le temps nécessaire à la formation complète d’un
bouchon de glace dépend de plusieurs facteurs (température de l’eau, température ambiante, distance
de la source de chaleur, section et épaisseur de
parois du conduit, composition du tuyau, nombre de
têtes de congélation présentes, qualité du transfert
thermique entre les têtes de congélation et le tuyau,
etc.). Le tableau des temps de congélation ci-après
est basé sur un réseau d’adduction d’eau en cuivre
avec température d’eau égale à la température
ambiante et équipé de deux têtes de congélation
enduites de gel de congélation. Le temps de congélation des conduites en acier sera plus long. Les
temps de congélation sous conditions moins qu’opti males peuvent être le double, voire plus, des temps
indiqués. Les temps de congélation indiqués ne sont
donnés qu’à titre indicatif.
5. Assurez-vous que les bouchons sont intègres et
qu’ils ne suintent pas avant de rouvrir le réseau.
Pour ce faire, ouvrez un robinet en aval des bouchons
pour confirmer l’absence d’écoulement. Vous pouvez
également utiliser une bride de raccordement semblable à celles utilisées pour le raccordement des
distributeurs de glace pour percer la conduite et confirmer l’absence d’écoulement. En cas d’écoulement,
fermez le système et reprenez le processus de congélation.
Attendez au moins cinq minutes de plus après confirmation qu’il n’y a pas de fuite avant de rouvrir le
réseau. Face à des températures d’eau supérieures
à 90 °F (32 °C) mais inférieures à 100 °F (38 °C),
attendez au moins 15 minutes. Ne pas éteindre le
congélateur de conduites.
6. Une fois que le bouchon de glace a été complètement
formé et que suffisamment de temps s’est écoulé
pour confirmer qu’il n’y a pas d’écoulement à l’intérieur
du tuyau, le tuyau peut être sectionné. Lors du sectionnement du tuyau, préparez-vous à la possibilité
d’un écoulement résiduel et prévoyez les équipe ments de protection adéquats en cas de défaillance
du bouchon. N’oubliez pas de respecter les consignes de préparation du tuyau visant la distance à
maintenir entre le bouchon de glace et d’éventuelles
sources de chaleur (soudage, brasage, etc.). Gardez
le congélateur de conduites en marche durant toute
l’intervention afin d’assurer le maintien du bouchon de
glace en cours d’opération.
7. En fin d’opération, fermez le réseau, éteignez et dé branchez le congélateur de conduites, puis attendez la décongélation complète des têtes et flexibles
de congélation.
Ne tentez pas de retirer les têtes de
congélation du tuyau ou d’enrouler leurs flexibles avant la
décongélation complète de l’ensemble du matériel. Cela
risquerait d’endommager les flexibles et les têtes de congélation. S’il s’avère nécessaire de retirer les têtes et les
flexibles de congélation plus rapidement, servez-vous
d’un générateur d’air chaud pour accélérer la fonte.
Nettoyage
En fin d’intervention, nettoyez les têtes de congélation et
les grilles du ventilateur du condensateur avec un chiffon
doux et séchez les têtes et flexibles de congélation
dégivrés à l’aide d’une serviette.
Temps de congélation
Ø nominal du Température ambiante Temps de congélation
tuyau de cuivre (température de l’eau) approximatif (minutes)
Pouces (CTS) mm (DN) °F °C SF-2500 SF-2300
70 21 6 5
1
/
2
15 80 26 8 6
90 32 10 8
70 21 8 6
3
/
4
22 80 26 10 8
90 32 13 10
70 21 10 10
12880261312
90 32 16 15
70 21 12 NA
11/
4
35 80 26 15 NA
90 32 19 NA
70 21 19 21
11/
2
42 80 26 22 26
90 32 28 42
70 21 23 NA
254802625NA
90 32 28 NA
70 21 40 NA
21/
2
80 26 51 NA
90 32 55 NA
AVIS IMPORTANT
Page 26
24
Congélateurs de conduite SuperFreeze
®
Accessoires
AVERTISSEMENT
Afin de limiter les risques de grave blessure corporelle, utilisez exclusivement les accessoires spécifiquement adaptés aux congélateurs de conduite
SuperFreeze comme ceux indiqués ci-après. L’uti lisation d’accessoires prévus pour d’autres types
d’appareil pourrait compromettre la sécurité opérationnelle des congélateurs de conduite SuperFreeze.
De plus amples renseignements sur les accessoires
prévus pour cet appareil se trouvent dans le catalogue
RIDGID et sur les sites www.RIDGID.com et
www.RIDGID.eu.
Rangement de l’appareil
Les congélateurs de conduite RIDGID SuperFreeze
doivent être rangés dans un local sec et sous clé, hors de
la portée des enfants et de tout individu non familier avec
ce type de matériel.
Séchez les têtes et flexibles de congélation soigneusement.
Enroulez les flexibles pour les ranger dans le compartiment
prévu en faisant attention de ne pas les croiser. Il convient
de protéger les têtes de congélation contre les chocs, les
objets tranchants et une manipulation abusive.
Ne laissez pas le congélateur de
conduites dans un véhicule. Les vibrations excessives et
les chocs successifs peuvent endommager l’appareil.
Arrimez l’appareil soigneusement durant son transport.
Révisions et réparations
AVERTISSEMENT
Toute intervention inappropriée risque de nuire à la
sécurité opérationnelle des congélateurs de conduite SuperFreeze.
Les congélateurs de conduite RIDGID SuperFreeze renferment un gaz réfrigérant dont le maintien et le remplacement nécessitent l’intervention d’un spécialiste.
C’est pourquoi la révision et la réparation des congélateurs
de conduite SuperFreeze doivent être confiés exclusivement à un réparateur RIDGID agréé.
Pour localiser le réparateur RIDGID®le plus proche ou
pour toutes questions visant l’entretien ou la réparation de
l’appareil :
• Consultez le distributeur RIDGID le plus proche.
• Rendez-vous sur le site www.RIDGID.com ou
www.RIDGID.eu pour localiser le représentant RIDGID
le plus proche.
• Contactez les services techniques Ridge Tool par
mail adressé à [email protected] ou,
depuis les Etats-Unis et le Canada, par téléphone en
composant le (800) 519-3456.
Recyclage
Certains composants des congélateurs de conduite
RIDGID SuperFreeze contiennent des matières rares
susceptibles d’être recyclées. Des sociétés de recyclage
spécialisées peuvent parfois se trouver localement.
Recyclez ce type de matériel selon la réglementation en
vigueur. Consultez les services de recyclage de votre
localité pour de plus amples renseignements.
A l’attention des pays de la CE : Ne jamais
jeter de matériel électrique dans les ordures
ménagères !
Selon la directive européenne n° 2002/96/CE
visant le recyclage des déchets électriques et
électroniques, ainsi que les diverses réglementations nationales qui en découlent, tout matériel
électrique non utilisable doit être trié séparément et recycle de manière écologiquement responsable.
Réf.
catalogue Désignation
Pour SF-2500 :
69712 Jeu de 2 coussinets Ø
3
/4" CTS pour SF-2500R
70652 Jeu de 2 coussinets Ø 1
1
/4" CTS pour SF-2500R
69717 Jeu de 2 coussinets Ø 2" CTS pour SF-2500R
68857 Jeu de 2 adaptateurs d’embout Ø
1
/2" CTS pour SF-2500R
68862 Jeu de 2 adaptateurs d’embout Ø
3
/4" CTS pour SF-2500R
68837 Jeu de 2 adaptateurs d’embout Ø 22 mm pour SF-2500R
72427 Jeu de 2 adaptateurs d’embout Ø 28 mm pour SF-2500R
72422 Jeu de 2 adaptateurs d’embout Ø
3
/4" Fe (28 mm)
66986 Jeu de 2 adaptateurs d’embout Ø 12 mm à Ø 16 mm
65976 Jeu de 2 adaptateurs d’embout Ø
3
/8" Fe (18 mm),
Ø
1
/2" Fe (22 mm)
Pour SF-2300 :
42838 Jeu de 2 coussinets Ø 12 mm
42853 Jeu de 2 coussinets Ø 15 mm
42843 Jeu de 2 coussinets Ø 22 mm
42833 Jeu de 2 coussinets Ø 35 mm
Pour SF-2500 et SF-2300 :
65942 Serre-joint Quck Grip
69707 Jeu de 2 bandes Velcro
74946 Gel de congélation RIDGID
60776 Pulvérisateur 8 oz. (25 cl)
AVIS IMPORTANT
Page 27
25
Congélateurs de conduite SuperFreeze
®
ANOMALIE CAUSES POSSIBLES SOLUTION
Les têtes de congélation
ne se recouvrent pas de
givre au bout des 7 minutes prévues.
Les têtes de congélation
deviennent froides et se
recouvrent de givre,
mais le tuyau refuse de
geler.
L’appareil disjoncte.
Dépannage
L’appareil est resté dans un local froid ou n’a pas
été utilisé depuis longtemps.
Pas d’alimentation électrique.
Condensateur mal ventilé.
Manque de réfrigérant.
Suintement d’eau dans le conduit.
.
Aspérités entre les têtes et le conduit.
Le conduit n’est pas rempli d’eau.
Le réseau est rempli d’un liquide autre que l’eau.
Température de l’eau trop élevée.
Température ambiante trop élevée.
Surcharge du compresseur.
Si les têtes de congélation ne sont pas froides au
toucher au bout de 7 minutes, éteignez l’appareil,
puis attendez 3 minutes avant de le remettre en
marche.
Assurez-vous d’une alimentation électrique adaptée et continue et que le ventilateur du compresseur tourne.
Assurez-vous que la ventilation du condensateur
n’est pas obstruée et que ses arrivées d’air sont
dégagées.
Contactez les services techniques de Ridge Tool
(chapitre Révisions et réparations).
Après vérification, éliminez tout suintement d’eau
éventuel.
Utilisez le pulvérisateur ou le gel de congélation
pour assurer l’intégralité du pont thermique. La
moindre aspérité empêchera la formation du bouchon de glace.
Assurez-vous que la conduite est entièrement
remplie d’eau.
Le congélateur de conduites ne pourra pas fonctionner.
Laissez refroidir le réseau ou, si les têtes de congélation sont trop près du réseau principal ouvert,
fermez-le et éloignez les têtes de congélation.
Une fois la tête et le tuyau gelés, recouvrez-les
d’isolant.
Le compresseur est équipé d’une protection thermique, et son redémarrage automatique risque de
prendre un certain temps.
Page 28
26
Congélateurs de conduite SuperFreeze
®
Page 29
Unidades Congelatubos SuperFreeze
®
Apunte aquí y guarde el número de serie del producto que se encuentra en su placa de características,
No. de
serie:
Unidades congelatubos
SuperFreeze
®
SF-2300/SF-2500
ADVERTENCIA
Antes de utilizar este aparato, lea
detenidamente su Manual del
Operario. Pueden ocurrir descargas eléctricas, incendios y/o
graves lesiones si no se comprenden y siguen las ins truc ciones de
este manual.
Page 30
28
Unidades congelatubos SuperFreeze
®
Índice de materias
Formulario de registro para el número de serie del aparato ..................................................................................27
Simbología de seguridad............................................................................................................................................29
Información de seguridad general
Seguridad en la zona de trabajo ..............................................................................................................................29
Seguridad eléctrica ..................................................................................................................................................29
Seguridad personal ..................................................................................................................................................30
Uso y cuidado de las herramientas eléctricas ..........................................................................................................30
Servicio ....................................................................................................................................................................30
Información de seguridad específica del congelatubos ........................................................................................30
Descripción, especificaciones y equipo estándar
Descripción ..............................................................................................................................................................31
Especificaciones ......................................................................................................................................................31
Equipo estándar........................................................................................................................................................31
Íconos ..........................................................................................................................................................................32
Inspección del congelatubos ....................................................................................................................................32
Preparación del aparato y de la zona de trabajo......................................................................................................33
Diámetros de tuberías de cobre y acero ..................................................................................................................34
Instrucciones de funcionamiento..............................................................................................................................36
Tiempos de congelación ..........................................................................................................................................37
Limpieza ......................................................................................................................................................................38
Accesorios ..................................................................................................................................................................38
Almacenamiento de la máquina ................................................................................................................................39
Servicio y reparaciones..............................................................................................................................................39
Eliminación de la máquina ........................................................................................................................................39
Resolución de problemas ..........................................................................................................................................40
Garantía vitalicia ................................................................................................................................Carátula posterior
*Traducción del manual original.
Page 31
29
Unidades congelatubos SuperFreeze
®
Información de seguridad general
ADVERTENCIA
Lea todas las instrucciones y advertencias de seguridad. Si no se siguen y respetan las advertencias e
instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones graves.
¡GUARDE TODAS LAS ADVERTENCIAS E
INSTRUCCIONES PARA POSTERIOR
CONSULTA!
Seguridad en la zona de trabajo
• Mantenga su zona de trabajo limpia y bien iluminada. Los lugares desordenados u oscuros pueden
provocar accidentes.
• No haga funcionar herramientas en ambientes
explosivos, es decir, en presencia de líquidos,
gases o polvo inflamables. Los aparatos pueden
generar chispas que podrían encender los gases o el
polvo.
• Mientras haga funcionar una herramienta, man-
tenga alejados a los niños y espectadores. Cual quier distracción podría hacerle perder el control del
aparato.
Seguridad eléctrica
•La herramienta provista de conexión a tierra debe
enchufarse en un enchufe debidamente instalado y
conectado a tierra conforme a las correspondientes ordenanzas y códigos. Jamás modifique el
enchufe del aparato ni elimine la clavija de conexi ón a tierra. No utilice un enchufe adaptador. Con sulte a un electricista capacitado si no está seguro
que el aparato está debidamente conectado a tie rra.
Si el aparato experimenta un malfuncionamiento eléctrico o deja de funcionar, la conexión a tierra es un
camino de baja resistencia que desvía la corriente del
usuario.
• Evite el contacto de su cuerpo con artefactos
conectados a tierra tales como cañerías, radiadores, estufas o cocinas, y refrigeradores. Aumenta
el riesgo de choques de electricidad si su cuerpo ofrece
conducción a tierra.
• No exponga el aparato a la lluvia ni permita que se
moje. Cuando a un aparato le entra agua, aumenta el
riesgo de choques de electricidad.
• No maltrate el cordón eléctrico del aparato. Nunca
transporte el aparato tomándolo de su cordón eléctrico ni jale del cordón para desenchufarlo del
tomacorriente. Mantenga el cordón alejado del
calor, aceite, bordes cortantes o piezas móviles.
Reemplace inmediatamente un cordón en mal estado. Un cordón enredado o en mal estado aumenta el
riesgo de choques de electricidad.
Simbología de seguridad
En este manual del operario y en el producto mismo encontrará símbolos y palabras de advertencia que comunican importante información de seguridad. Para su mejor comprensión, en esta sección se describe el significado de estas palabras
y símbolos de advertencia.
Este es el símbolo de una alerta de seguridad. Sirve para prevenir al operario de las lesiones corporales que podría sufrir. Obedezca
todas las instrucciones de seguridad que acompañan a este símbolo para evitar posibles lesiones o muerte.
Este símbolo de PELIGRO advierte de una situación de riesgo o peligro que, si no se evita, podría producir la muerte
o lesiones graves.
Este símbolo de ADVERTENCIA avisa de una situación de riesgo o peligro que, si no se evita, podría producir
la muerte o lesiones graves.
Este símbolo de CUIDADO advierte de una situación de riesgo o peligro que, si no se evita, podría producir lesiones
leves o moderadas.
Un AVISO advierte de la existencia de información relacionada con la protección de un bien o propiedad.
Este símbolo significa que es necesario leer detenidamente su manual del operario antes de usar el equipo. El manual del
operario contiene información importante acerca del funcionamiento apropiado y seguro del equipo.
Este símbolo indica que cuando maneje o utilice este equipo siempre debe usar gafas o anteojos de seguridad con viseras
laterales, con el fin de evitar lesiones a los ojos.
Este símbolo indica que existe el riesgo de quemazón de la piel debido a superficies heladas o escarchadas.
Este símbolo advierte del peligro de descargas eléctricas.
AVISO
PELIGRO
ADVERTENCIA
CUIDADO
Page 32
30
Unidades congelatubos SuperFreeze
®
• Al hacer funcionar un aparato eléctrico a la intemperie, emplee un cordón de extensión fabricado
para uso a la intemperie marcado “W-A” o “W”.
Estos alargadores diseñados para empleo a la intemperie reducen el riesgo de choques de electricidad.
Seguridad personal
• Manténgase alerta, preste atención a lo que está
haciendo y use el sentido común cuando haga
funcionar algún aparato. No use ningún equipo si
usted está cansado o se encuentra bajo la influencia de drogas, alcohol o medicamentos. Tan solo un
breve descuido durante el funcionamiento de un aparato puede resultar en lesiones graves.
• Use equipo de protección personal. Siempre use
protección para los ojos. Según corresponda para
cada situación, colóquese equipo de protección como
mascarilla para el polvo, calzado de seguridad anti deslizante, casco o protección para los oídos, con el fin
de reducir las lesiones personales.
• No trate de extender el cuerpo para alcanzar algo.
Tenga los pies bien plantados y mantenga el equilibrio en todo momento. Esto permite un mejor con-
trol del equipo en situaciones inesperadas.
Uso y cuidado de las herramientas
eléctricas
• No fuerce los aparatos. Use la herramienta correcta para la tarea que está por realizar. Con la herra-
mienta adecuada se hará mejor el trabajo y en forma
más segura en la clasificación nominal para la cual
fue diseñada.
• Si el interruptor del aparato no lo enciende (ON) o
no lo apaga (OFF), no utilice el aparato. Cualquier
herramienta que no se pueda controlar mediante su
interruptor es un peligro y debe repararse.
• Antes de hacer ajustes, cambiar accesorios o de
almacenar el aparato, desenchúfelo. Estas medidas
de seguridad preventiva reducen el riesgo de poner el
aparato en marcha involuntariamente.
• Almacene los aparatos motorizados que no estén
en uso fuera del alcance de los niños y no permita que los hagan funcionar personas que no estén
familiarizadas con los aparatos. Las herramientas
que estén en manos de personas no capacitadas son
peligrosos.
• Haga la mantención necesaria de las herramientas.
Revise el equipo para verificar que las piezas
móviles no estén mal alineadas o agarrotadas.
Verifique que no tenga partes quebradas ni presente alguna otra condición que podría afectar su
funcionamiento. Si un aparato está dañado, hágalo reparar antes de utilizarlo. Muchos accidentes se
deben a herramientas que no han recibido un mantenimiento adecuado.
• Use solamente los accesorios recomendados por
el fabricante para su modelo. Los accesorios que
podrían ser apropiados para una herramienta pueden
resultar peligrosos cuando se usan con otra herramienta.
Servicio
• Encomiende el servicio de la herramienta motorizada únicamente a técnicos calificados que usen
repuestos idénticos a las piezas originales. Así
se garantiza la continua seguridad del aparato.
Información de seguridad
específica del congelatubos
ADVERTENCIA
Esta sección contiene información de seguridad
importante que es específica para esta herramienta.
Antes de usar los aparatos congelatubos, lea estas
instrucciones detenidamente para reducir el riesgo
de choque de electricidad o de lesiones personales graves.
¡GUARDE ESTAS INSTRUCCIONES!
Las unidades SuperFreeze
®
cuentan con un compartimiento especial para conservar este manual a disposición
del operario.
• Esta herramienta se emplea para formar un tapón
de hielo dentro de cañerías de cobre, acero, o en
otras tuberías metálicas conductoras de calor. No
la emplee en tuberías plásticas. Siga fielmente las
instrucciones de uso. Pueden ocurrir lesiones si se
emplea este aparato para realizar otras tareas.
• No toque los cabezales de congelación mientras
estén helados o escarchados. Póngase guantes si
debe tocarlos para no quemarse las manos.
• Antes de abrir la red de cañerías, verifique que los
tapones de hielo estén totalmente formados y
estables. Si abre la red de cañerías antes de que se
forme completamente el tapón de hielo, o si permite
que el tapón se descongele mientras el sistema está
abierto, usted puede quemarse o sufrir un choque
eléctrico u otra lesión grave. También pueden producirse inundaciones u otros daños a la propiedad.
• Procure no torcer ni pellizcar las mangueras y no
las jale. No abra las tuberías que tienen refrigerante.
Provocaría el escape de refrigerante que puede causar
Page 33
31
Unidades congelatubos SuperFreeze
®
SuperFreeze y el tapón comienza a descongelarse.
Disuelto el tapón, se restaura el flujo del agua.
Las unidades SuperFreeze no emplean CO2, tampoco
nitrógeno; no requieren la liberación o escape de refrigerante. Emplean compresores especialmente diseñados
dotados de un mecanismo protector contra sobrecargas.
La unidad SF-2500 también tiene capacidad rápida de
reiniciar su marcha. Las mangueras flexibles de caucho
que alimentan los cabezales de congelación son a prueba
de fugas. Todo el aparato está contenido dentro de un
maletín portátil.
Especificaciones
Equipo estándar
Todas las unidades de congelatubos SuperFreeze vienen
con lo siguiente:
• Dos correas Velcro con aro en D
• Pinza de agarre rápido
• Gel de congelación
• Botella (atomizador) de agua
• Manual del operario
quemaduras, asfixia y otras lesiones de gravedad. Si se
produce una fuga de refrigerante, haga abandono del
recinto y espere que el refrigerante se disipe.
El folleto de la Declaración de Conformidad de la Comuni dad Europea (890-011-320.10) se adjuntará a este manu al cuando se requiera.
Si tiene alguna pregunta acerca de este producto
RIDGID
®
:
– Comuníquese con el distribuidor RIDGID en su locali-
dad.
– Visite www.RIDGID.com o www.RIDGID.eu para
averiguar dónde se encuentran los centros autorizados
de RIDGID más cercanos.
– Comuníquese con el Departamento de Servicio Téc -
nico de Ridge Tool en rtctechservices@emer son.com,
o llame por teléfono desde EE. UU. o Canadá al (800)
519-3456.
Descripción, especificaciones
y equipo estándar
Descripción
Las unidades congelatubos SuperFreeze®de RIDGID
®
sirven para crear un tapón de hielo congelado dentro de
una red de cañerías de agua, con el fin de permitir el
mantenimiento o reparación de la red sin necesidad de
vaciarla o de cortar el suministro de agua. Las unidades son
aparatos autónomos de refrigeración que conducen refrigerante a sus cabezales de aluminio. Los cabezales se
adosan a la red de cañerías para generar un tapón congelado en tuberías metálicas. Finalizados los trabajos de
reparación de la red, el operario apaga el aparato
Parámetro/modelo SF-2500, 115V SF-2500, 230V SF-2300, 230V
Diámetro tubería de cobre
1
/2a 21/2pulg. CTS 12 a 54 mm DN* 12 a 42 mm DN
Diámetro tubería de acero
1
/2a 1 pulg.*
1
/2a 2 pulg.
1
/2a 11/4pulg.*
(15 a 25 mm) (15 a 50 mm) (15 a 32 mm)
Longitud de manguera 8,5 pies (2,6 m) 8,5 pies (2,6 m) 6,5 pies (2 m)
Abarque de manguera 17 pies (5,2 m) 17 pies (5,2 m) 13 pies (4 m)
Refrigerante R-507 R-507 R-507
Tipo de compresor Rotatorio, hermético, baja presión de succión Recíproco
Potencia del compresor 627 W 505 W 296 W
Potencia del ventilador 2 x 18 W 2 x 17 W 17 W
Corriente eléctrica 115 V, 1 Ph, 60 Hz 230 V, 1 Ph, 50 Hz 230 V, 1 Ph, 50 Hz
Tamaño 24
1
/2x 11 x 141/2pulg. 21 x 101/2x 13 pulg.
(633 x 279 x 368) (533 x 267 x 330)
Peso 69 libras (31 kg) 58 libras (26 kg)
#
Las dimensiones de las cavidades de los cabezales de congelación en estas unidades están diseñadas específicamente para las dimensiones de tuberías de
cobre. Pueden emplearse en tuberías de acero de diferentes dimensiones siempre que se cumpla con las instrucciones.
* Las dimensiones de las cavidades de los cabezales de congelación de estas unidades están diseñadas específicamente para las dimensiones de tuberías de
acero. Pueden emplearse en tuberías de cobre de diferentes dimensiones siempre que se cumpla con las instrucciones.
Page 34
32
Unidades congelatubos SuperFreeze
®
Íconos
Este producto se usa para congelar tapones de
hielo en sistemas de tuberías de agua. La capacidad
para congelar los tapones depende de una serie de
factores que se indican en este manual. Según las circunstancias exactas, es posible que este producto no
funcione en todos los casos.
Inspección del congelatubos
ADVERTENCIA
Antes de cada uso, revise el congelatubos y corrija
cualquier problema que detecte con el fin de prevenir descargas eléctricas, graves lesiones y daños
al aparato.
1. Asegure que el congelatubos se encuentre desenchufado y que el interruptor de encendido se
encuentre en la posición apagado.
2. Limpie todo aceite, grasa o suciedad que vea sobre
el aparato y sus mandos. Esto ayuda con la inspección y control de la unidad.
3. Inspecciones el congelatubos para verificar lo siguiente:
• El cordón y el enchufe no presentan daños ni
modificaciones.
• Está bien ensamblado, mantenido y completo.
• No tiene partes quebradas, desgastadas, desaline-
adas o agarrotadas.
• La etiqueta de advertencia está presente y legible
(Vea las Figuras 1 y 2).
• No existe ninguna otra condición que afecte su
funcionamiento normal y seguro.
Si encuentra algún problema, no use el congelatubos
hasta que haya sido reparado.
4. Inspeccione las mangueras que conectan con los
cabezales de congelamiento para verificar que no
estén agrietadas, plegadas, rotas o que presenten
otros problemas. Las mangueras pueden estar flexionadas o enrolladas cuando no están congeladas,
por tanto tenga cuidado de no torcerlas ni plegarlas.
Esto previene daños a las mangueras.
Figura 1 – Unidad SF-2500 SuperFreeze
Figura 2 – Unidad SF-2300 SuperFreeze
Figura 3 – Número de serie de la unidad
El número de serie del aparato se encuentra en su placa
de características. En la etiqueta adicional aparece el
mes y año de fabricación (05 = mes, 13 = año).
AVISO
Etiqueta
Interruptor de
encendido
Cabezales de
congelación
Mangueras
Condensador
Botella
con
rociador
Cojinetes adaptadores
Gel de
“congelación
Pinza de
agarre rápido
Correa Velcro
Encendido
Apagado
Etiqueta
Page 35
33
Unidades congelatubos SuperFreeze
®
5. Inspeccione la rejilla del ventilador y las bocas de
aire de la carcasa del condensador. Asegúrese que no
haya nada que esté bloqueando la circulación de
aire. La falta de flujo de aire a través del aparato
puede disminuir su rendimiento o dañarlo.
6. Con las manos secas, enchufe el cordón eléctrico en
un tomacorriente dotado de conexión a tierra. Ponga
el interruptor en la posición de encendido y confirme
que el motor del compresor y el ventilador se hayan
puesto en marcha. Apague el congelatubos y desenchúfelo.
Preparación del aparato y de la
zona de trabajo
ADVERTENCIA
Prepare el congelatubos y la zona de trabajo de
acuerdo a los siguientes procedimientos con el fin de
prevenir quemaduras, descargas eléctricas y otras
lesiones, y para no dañar el aparato.
1. Revise la zona de trabajo para verificar lo siguiente:
• Está bien iluminada.
• No tiene líquidos, vapores o polvos inflamables que
podrían incendiarse. Si estos combustibles están
presentes, no trabaje en la zona hasta que hayan
sido eliminados. El congelatubos no está hecho a
prueba de explosión y puede generar chispas.
• Cuenta con un lugar despejado, seco y estable
para el aparato y el operario.
• Hay un tomacorriente debidamente conectado a
tierra. Es posible que un tomacorriente de tres orificios o uno dotado de GFCI (Interruptor del Circuito de
Pérdida a Tierra) no estén conectados a tierra correctamente. Si tiene dudas acerca del tomacorriente,
consulte a un electricista calificado.
• Hay una senda segura para extender el cordón
eléctrico desde el tomacorriente que no presente
posibles peligros.
• Hay un acceso fácil y despejado al lugar de trabajo.
2. Inspeccione la red de agua y establezca si el congelatubos servirá para realizar la tarea que se propone.
• Determine si dentro de las cañerías fluye agua. El
congelatubos sólo funciona en redes que llevan
agua. Establezca si el agua contiene aditivos. Los aditivos hacen variar la temperatura o punto de con-
gelación de los líquidos y dificultan la congelación o la
imposibilitan.
• Determine de qué está hecha la tubería y su tamaño.
El congelatubos sólo cumple su cometido en redes
de cañerías metálicas. Para información sobre los
tamaños y materiales de los cuales están hechas las
tuberías, consulte
Especificaciones.
• Determine la temperatura ambiente y del agua en la
zona del tapón que se desea formar. Determine si
las temperaturas son superiores a:
110°F (43° C) en cañerías de hasta 1 pulg.
(25 mm);
90°F (32°C) en cañerías de 11/4pulg. (32 mm) y
11/2pulg. (42 mm);
80°F (27°C) en cañerías de 2 pulg. (54 mm) o
más,
• En esos casos, el agua o el aire deben enfriarse a
menos de estas temperaturas para poder emplear
el congelatubos SuperFreeze.
• Determine si el agua está fluyendo por la cañería. El
congelatubos no puede congelar agua que está en
movimiento. Si en el tramo de tubería donde se
efectuará el trabajo fluye agua, debe detenerse el
flujo cerrando una llave de paso, otra válvula, apagando la bomba de circulación o tomando alguna
otra medida.
• Determine si el trecho de cañería donde va a trabajar contiene agua. El congelatubos no puede
congelar un tapón en una cañería que no está totalmente llena de agua.
• Determine el punto donde debe abrirse el sistema
de tuberías para llevar a cabo el trabajo requerido.
• Ubique las llaves de paso o identifique otros métodos para cortar el suministro de agua en caso de
emergencia.
3. Establezca dónde se colocarán los cabezales de congelamiento.
• El lugar debe permitir el acceso a la zona a enfriar
con por lo menos un cabezal de congelación. Y
aunque se requiera congelar solo un tapón, es
preferible contar con el suficiente espacio para colocar dos cabezales de congelación sobre la cañería.
Los cabezales no deben estar en contacto con más
de una cañería.
• Si la red de agua va a ser soldada – de cualquier
forma – o se le aplicará calor, el tapón o tapones
congelados deben ubicarse lo más lejos posible
del punto de la reparación. El exceso de calor
podría descongelar el tapón de hielo antes de tiempo, lo que permitiría que el agua comience a fluir
hacia la tubería que se encuentra abierta. Los
tapones de hielo deben formarse a por lo menos un
Page 36
34
Unidades congelatubos SuperFreeze
®
5. Sitúe el congelatubos donde sus cabezales de congelación puedan alcanzar hasta los puntos donde
se desea formar tapones. Coloque el SuperFreeze
sobre una superficie firme y nivelada en posición
vertical. Si no se coloca el aparato en un plano nivelado y verticalmente, puede dañarse el compresor.
Asegure que la entrada y la salida de aire hacia el
compresor no se encuentren bloqueadas. Si están
cubiertas o tapadas el proceso de congelación demorará más tiempo o no se logrará congelar un tapón.
Recuerde que se debe situar el SuperFreeze alejado
de los puntos donde se efectuarán las reparaciones a
la red de agua y nunca debajo de los cabezales de
congelación. Así se evita que al aparato le entre
agua y que ocurran descargas eléctricas.
6. Extienda las mangueras de los cabezales de congelación. No las tuerza ni las pliegue, ya que se
pueden dañar e impedir el funcionamiento adecuado
del aparato.
7. Elija la cavidad apropiada en el cabezal de congelación que se ajuste al diámetro de la tubería que se
va a congelar. A continuación se listan las correspondencias para tuberías de cobre y de acero.
Algunas aplicaciones requieren cojinetes adaptadores. Si se emplea en una cañería o tubería que no
está en la lista, el diámetro de la cañería o tubería no
puede ser menos del diámetro del cabezal de congelamiento o del cojinete adaptador, es decir 1/8
pulg. (3,2 mm).
8. Aplique el gel congelador a la cavidad del cabezal de
congelación. Si usa cojinetes adaptadores o adaptadores de cabezal, aplique el gel entre el cabezal de
pie (0,3 m) de distancia desde el lugar donde se
aplicará calor a la cañería, por cada pulgada (25
mm) de diámetro que tenga una cañería de acero.
Si se trata de cañerías de cualquier otro metal, el
tapón congelado debe formarse a por lo menos
tres pies (0,9 m) del lugar de calor, por cada pulgada
de diámetro de la tubería.
• Los tapones congelados deben ubicarse a más de
un pie (0,3 m) de distancia de cualquier capacete,
codo, válvulas cerradas, otros tapones congelados u obstrucciones similares. Se corre el riesgo de
que la cañería se parta si el tapón se forma a
menos de un pie de distancia.
• No forme tapones de hielo a menos de 5 pies (1,5
m) de una cañería principal de 0 a 1 pulgada (25
mm) de diámetro que lleva agua caliente, o sea,
agua a mayor temperatura que la temperatura
ambiente, pero a menos de 100º F (38º C). Esta blezca una distancia de 8 pies (2,4 m) desde una
cañería principal por la que fluye agua caliente
cuando la tubería tiene un diámetro de 1
1
/4pulgada
(30 mm) o más. Los tapones que se ubiquen
demasiado cerca de una cañería principal de agua
caliente podrían no formarse o descongelarse.
4. Prepare los sitios donde se ubicarán los tapones.
“Desvista” la tubería retirándole el aislamiento o revestimiento. Si es necesario, quite de encima el material
oxidado con una escobilla metálica. Las capas de
abrigo o la corrosión actúan como aislantes de la
cañería y podrían retardar o impedir la congelación de
un tapón.
Cojinete
Tubería de Tubería adaptador
Modelo Cabezal de congelación cobre (CTS) de acero* Cavidad requerido
1
/2"—4—
3
/4"
1
/2" 2 N° cat. 69712
1"
3
/4"2 —
1
1
/4" 1" 3 N° cat. 70652
1
1
/2"—3—
2" — 1 N° cat. 69717
2
1
/2"—1—
1
4
3
2
Diámetros de tuberías de cobre y acero
Tubería de Tubería Adaptador
Modelo Cabezal de congelación cobre (DN)* de acero Cavidad de extremos
22 mm
1
/2" (15 mm) — N° cat. 68837
28 mm
3
/4" (20 mm) — N° cat. 72427
35 mm 1" (25 mm) 4 —
42 mm 1
1
/4" (32 mm) 2 —
1
1
/2" (40 mm) 1 —
2" (50 mm) 3 —
1
4
3
2
SF-2500,
230 V Modelo Europeo
(68832)
* Consultar Especificaciones.
* Consultar Especificaciones.
SF-2500,
115 V Nacional (68967)
y 230 V Exportación
Nacional (68962)
Page 37
35
Unidades congelatubos SuperFreeze
®
congelación y el adaptador, y a la superficie del adaptador que está en contacto con la cañería. El gel
mejora la conductividad térmica entre el cabezal y la
cañería y disminuye el tiempo que se requiere para
formar un tapón de hielo. Si no dispone de gel, use la
botella de agua para rociar agua abundantemente
antes y durante el procedimiento de congelamiento de
la cañería.
Figura 4 – Fijación de los cabezales de congelación con
una pinza de agarre rápido
Figura 5 – Fijación del cabezal de congelación con la
correa Velcro
9. Adose los cabezales de congelación a la cañería.
• Congelación de un solo tapón: En este caso, se
deben ocupar los dos cabezales, colocándolos
uno frente al otro. Así se formará un tapón con
mayor rapidez. Si cuenta con suficiente espacio
para maniobrar, haga uso de la pinza de agarre
rápido
(Figura 4)
o correa Velcro
(Figura 5)
para
adosar los cabezales de congelación sobre la
cañería. Si usa la pinza, no la apriete demasiado
porque se podría deformar el tubo.
• La formación de un solo tapón con dos cabezales,
colocándolos uno frente al otro adosados con gel
congelador y empleando la pinza de agarre rápido,
es el método preferido en aplicaciones más difíciles
(temperaturas más altas, mayores dimensiones de
cañerías, etc.). Si en una aplicación difícil se necesitan dos tapones congelados, podría ser necesario usar dos unidades congelatubos, uno para
cada tapón.
• Congelación de dos tapones: Cuando se requieren
dos tapones congelados separados para aislar una
sección del sistema, se adosa un cabezal de congelación en cada punto
(Figura 6).
Adose los cabezales de congelación muy firmemente a la cañería ya
sea con la pinza de agarre rápido o las correas
Velcro. Si usa la pinza de agarre rápido, no la apriete
demasiado porque se podría deformar el tubo.
Figura 6 – Congelación de dos tapones
Cojinete
Tubería de Tubería adaptador
Modelo Cabezal de congelación cobre (DN)* de acero Cavidad requerido
12 mm — 1 42838
15 mm — 1 42853
18 mm — 1 —
22 mm
1
/2" (15 mm) 3 42843
28 mm
3
/4" (20 mm) 3 —
35 mm 1" (25 mm) 2 42833
42 mm 1
1
/4" (32 mm) 2 —
3
2
1
SF-2300,
230 V Modelo Europeo
(41078)
Cojinetes
adaptadores
Pinza de
agarre rápido
Correa Velcro
* Consultar Especificaciones.
Page 38
36
Unidades congelatubos SuperFreeze
®
• Si no se puede usar el cabezal de congelación
estándar, hay adaptadores disponibles. El gel congelador (si se está usando) se aplica a la parte de
atrás del adaptador y a la superficie que está en
contacto con la cañería. Adose firmemente los
cabezales de congelación a la cañería ya sea con
la pinza de agarre rápido o las correas Velcro. Si
usa la pinza de agarre rápido, no la apriete demasiado porque se podría deformar el tubo.
(Vea la
Figura 7)
Figura 7 – Cabezal de congelación y adaptador adosados
con correa Velcro
Figura 8 – Cabezal de congelación con diversos adapta-
dores
10. Extienda el cable a lo largo de la ruta previamente
identificada y despejada. Con las manos secas,
enchufe el SuperFreeze al tomacorriente debidamente conectado a tierra previamente identificado.
Si el cable eléctrico no es suficientemente largo, use un
alargador con las siguientes características:
• Está en buenas condiciones.
• Tiene un enchufe de tres clavijas parecido al que
se suministra con la unidad congelatubos.
• Está clasificado para uso a la intemperie y tiene un
cable de clasificación W o W-A (es decir, SOW), o
cumple con las especificaciones para los tipos
H05VV-F, H05RN-F o diseños tipo IEC (60227
IEC 53, 60245 IEC 57).
• Tiene un diámetro de cable suficiente: 16 AWG
(1,5 mm
2
) para 50 pies (15,2 m) o menos; 14 AWG
(2,5 mm2) para 50 a 100 pies (15,2 m a 30,5 m) de
largo. Los cables de menor diámetro se pueden
sobrecalentar, derretir el aislamiento y causar un
incendio u otros daños.
Instrucciones de funcionamiento
ADVERTENCIA
Antes de abrir el sistema, pruebe para confirmar
que los tapones de hielo están estables y formados
com ple tamente. Abrir el sistema de cañerías antes
de que el tapón de hielo esté totalmente congelado,
o permitir que el tapón se descongele mientras el
sistema está abierto puede causar quemaduras,
golpes eléctricos u otras lesiones graves, inundaciones u otros daños a la propiedad. Asegúrese que
el aparato esté bien instalado y no permita que el
congelatubos se apague durante su uso.
Los cabezales y las mangueras alcanzan temperaturas extremadamente bajas. Si se las toca durante
el funcionamiento pueden quemar la piel. Durante su
uso, siempre póngase guantes.
Siempre use gafas para proteger sus ojos de la
suciedad u objetos extraños. Asimismo, use el equipo
de protección personal para resguardarse del contenido de la tubería.
Siga estas instrucciones de funcionamiento para
evitar quemaduras, congelaciones, descargas eléctricas y otras lesiones.
1. Asegure que el aparato y la zona de trabajo estén
preparados correctamente y que no haya observadores ni otras distracciones en la zona de trabajo.
2. Póngalo en marcha.
3. Permita que funcione por 2 o 3 minutos. Los cabezales comenzarán a escarcharse. Con el atomizador
lentamente rocíe agua entre los cabezales de congelación y la cañería. El agua se congelará llenando
los espacios entre el cabezal, la cañería y cualquier
adaptador que esté empleando. Mejora la conductividad térmica y se acorta el tiempo de congelación,
puesto que los espacios de aire entre el cabezal y la
cañería impiden la formación de hielo. Procure que el
agua que chorrea no ocasione peligro. Si se emplea
gel congelador, es posible que no sea necesario
rociar con agua.
Page 39
37
Unidades congelatubos SuperFreeze
®
Si transcurren unos 7 minutos y los cabezales no se
han enfriado ni cubierto de escarcha, apague el aparato por unos 3 minutos. Luego, vuelva a encenderlo. Si
los cabezales aún no se enfrían, consulte la sección
Resolución de problemas
de este manual.
4. Una vez que los cabezales estén congelados contra
el tubo, permita que se forme el tapón de hielo. Si la
temperatura ambiente es alta (pero no sobrepasa
los 100°F o 38°C), los cabezales pueden envolverse
con aislante de tubería para apurar la congelación.
No descuide el aparato. Las cañerías pueden rom perse o partirse cuando se congelan. Si usted se
encuentra vigilando el proceso, logrará minimizar los
peligros y el daño. Si por alguna razón se interrumpe
el suministro de corriente al congelatubos, apague el
aparato y espere por lo menos 30 segundos para
volverlo a encender. Así se evitan daños al compresor.
Figura 9 – Cabezal congelado contra la cañería
El tiempo de congelación de un tapón de hielo
depende de una variedad de factores, tales como la
temperatura del agua, la temperatura ambiente, la
distancia a una fuente de calor, diámetro de la cañería
y grosor de la pared del tubo, material de fabricación de
la cañería, número de cabezales de congelación, calidad del contacto entre los cabezales y la cañería, y
otras condiciones. La tabla siguiente muestra los tiempos de congelación dados los siguientes factores: la
temperatura del agua es la misma que la temperatura
ambiente, las cañerías son de cobre y se emplean dos
cabezales de congelación y gel congelador. Las
cañerías de acero tardan más en congelarse. Los
tiempos de congelación en condiciones menos que
óptimas pueden ser el doble o más del doble. Estos
datos solo se entregan a modo de orientación.
5. Cuidadosamente, antes de “abrir” la red de agua,
sométala a prueba para asegurar que los tapones se
han formado por completo y que ha cesado el flujo de
agua. Abra una válvula que esté aguas abajo con
respecto al tapón de hielo que se ha creado, y verifique que no sale agua. También puede emplear una
válvula tipo silla de montaje (similar a las que se
usan en la instalación de aparatos para hacer cubos
de hielo) para perforar una tubería de cobre y así
verificar si en ella hay agua. Si comprueba que por la
cañería sigue corriendo agua, “cierre” la red y reanude
el proceso de congelación.
Si verifica que no fluye agua por la cañería, espere
por lo menos cinco minutos antes de “abrir” la red
para iniciar los trabajos de reparación. Espere por lo
menos 15 minutos si se trata de una cañería por la
cual fluía agua caliente, es decir a más de 90°F
(32°C) pero a menos de 100°F (38°C). No apague el
congelatubos.
6. Una vez formado el tapón de hielo y cuando haya
transcurrido el tiempo suficiente desde que se confirmó que no fluye agua por la cañería, ya es prudente
acceder a la tubería. Cuando "abra" la red, tome las
precauciones necesarias y vista el equipo de protección personal adecuado por si sale líquido de la
tubería o ha fallado el tapón de hielo. En este
momento, tenga siempre presentes las instrucciones
que se han dado en la sección Preparación del
aparato sobre la distancia que debe haber entre el
tapón de hielo recién formado y el punto de la cañería
donde se aplicará calor (soldaduras, por ejemplo). No
Tiempos de congelación
Diámetro nominal Temp. ambiental Tiempo aprox. de
de tubos de cobre y del agua congelación (minutos)
Pulg. CTS mm DN °F °C SF-2500 SF-2300
70 21 6 5
1
/
2
15 80 26 8 6
90 32 10 8
70 21 8 6
3
/
4
22 80 26 10 8
90 32 13 10
70 21 10 10
12880261312
90 32 16 15
70 21 12 NA
11/
4
35 80 26 15 NA
90 32 19 NA
70 21 19 21
11/
2
42 80 26 22 26
90 32 28 42
70 21 23 NA
254802625NA
90 32 28 NA
70 21 40 NA
21/
2
80 26 51 NA
90 32 55 NA
Page 40
38
Unidades congelatubos SuperFreeze
®
apague el congelatubos mientras efectúa reparaciones. Sólo así se asegura que el tapón no se derretirá mientras la red permanece “abierta”.
7. Cuando se hayan terminado los trabajos y la red se
ha “cerrado”, apague el Congelatubos y desenchúfelo.
Permita que se derritan el hielo y la escarcha que se
formaron sobre los cabezales de congelación y las
mangueras.
No intente desmontar los cabezales de congelación de encima de la cañería ni enrollar las man gueras hasta que se hayan descongelado por completo.
Pueden dañarse. Si tiene apuro y debe quitarlos más rápi damente, puede emplear una pistola de calor para
descongelarlos.
Limpieza
Después de cada uso, limpie los cabezales de congelación
con un paño suave. Limpie las rejillas del condensador del
ventilador para eliminar la suciedad. Cuando estén totalmente descongelados, elimine con un paño la escarcha y
el agua de los cabezales y las mangueras.
Accesorios
ADVERTENCIA
Para reducir el riesgo de lesiones graves, use solamente accesorios específicamente diseñados y
recomendados para las unidades congelatubos
SuperFreeze, tales como los que se nombran en la
lista siguiente. El uso de otros accesorios apropiados
para otras herramientas podría ser peligroso si se
usan con las unidades congelatubos.
Puede encontrar información adicional sobre los
accesorios específicos para esta herramienta en el
catálogo RIDGID y en línea en www.RIDGID.com o
en www.RIDGID.eu.
AVISO
No. en el
catálogo Descripción
Para SF-2500:
69712 SF-2500R Cojinetes adaptadores CTS
de
3
/4pulg. (juego de 2)
70652 SF-2500R Cojinetes adaptadores CTS
de 1
1
/4pulg. (juego de 2)
69717 SF-2500R Cojinetes adaptadores CTS
de 2 pulg. (juego de 2)
68857 SF-2500R Adaptadores de extremos
de
1
/2pulg. (juego de 2)
68862 SF-2500R Adaptadores de extremos CTS
de
3
/4pulg. (juego de 2)
68837 SF-2500R Adaptadores de extremos
de 22 mm (juego de 2)
72427 SF-2500R Adaptadores de extremos
de 28 mm (juego de 2)
72422 Juego de 2 adaptadores de extremos
de
3
/4pulg. Fe (28 mm)
66986 Juego de 2 adaptadores de exremos
de 12 mm a16 mm
65976 Juego de 2 adaptadores de extremos de
3
/8pulg. Fe (18 mm), 1/2pulg. Fe (22 mm)
Para SF-2300:
42838 Cojinetes adaptadores de 12 mm (juego de 2)
42853 Cojinetes adaptadores de 15 mm (juego de 2)
42843 Cojinetes adaptadores de 22 mm (juego de 2)
42833 Cojinetes adaptadores de 35 mm (juego de 2)
Para SF-2500 y SF-2300:
65942 Pinza de agarre rápido
69707 Correas de Velcro (juego de 2)
74946 Gel congelador RIDGID
60776 Atomizador de agua, 8 onzas (0,25 litros)
Page 41
39
Unidades congelatubos SuperFreeze
®
Almacenamiento de la máquina
Las unidades congelatubos SuperFreeze de RIDGID
deben guardarse en una zona seca, resguardada y bajo
llave, fuera del alcance de los niños y personas no familiarizadas con los aparatos.
Una vez descongelados por completo, use un paño para
quitarles el agua y la escarcha a los cabezales y a las
mangueras. Enrolle la manguera en el compartimento al
costado del aparato. No entrecruce las mangueras. Los
cabezales de congelación de aluminio deben protegerse
de los golpes, objetos punzantes y manejo descuidado.
No guarde la unidad congelatubos en un vehí culo. Los golpes y las vibraciones le harán daño. Al
transportar la unidad, manténgala asegurada en posición
fija.
Servicio y reparaciones
ADVERTENCIA
La unidad congelatubos SuperFreeze se torna insegura cuando el servicio o la reparación se hacen en
forma indebida.
Las unidades congelatubos SuperFreeze de RIDGID
contienen refrigerante y requieren servicio por personal
certificado. La mantención y reparación de la unidad
congelatubos SuperFreeze debe llevarse a cabo en un
Servicentro Autorizado Independiente de RIDGID.
Si necesita información sobre su Servicentro Autorizado
Independiente de RIDGID®más cercano o si tiene preguntas sobre el servicio o reparación:
• Comuníquese con el distribuidor RIDGID en su localidad.
• Visite www.RIDGID.com o www.RIDGID.eu para averi guar dónde se encuentran los centros autorizados
de RIDGID más cercanos.
• Comuníquese con el Departamento de Servicio Téc nico de Ridge Tool en rtctechservices@emer son.com,
o llame por teléfono desde EE. UU. o Canadá al (800)
519-3456.
Eliminación de la máquina
Las piezas de las unidades congelatubos SuperFreeze de
RIDGID contienen materiales valiosos y se pueden reciclar. Hay compañías locales que se especializan en el
reciclaje. Deseche los componentes de acuerdo con
todos los reglamentos correspondientes. Para más información sobre la eliminación de desechos, comuníquese
con la agencia local de eliminación de residuos.
Para los países de la Comunidad Europea:
¡No deseche equipos eléctricos en la basura
común!
De acuerdo con el Lineamiento Europeo
2002/96/EC para Desechos de Equipos
Eléctricos y Electrónicos y su implementación
en la legislación nacional, los equipos eléctricos inservibles deben desecharse por separado en una forma que
cumpla con las normas del medio ambiente.
AVISO
Page 42
40
Unidades congelatubos SuperFreeze
®
SÍNTOMA POSIBLES RAZONES SOLUCIÓN
Los cabezales de congelación no se cubren
de escarcha transcurridos 7 minutos.
Los cabezales de congelación se enfrían y se
escarchan pero la
cañería no se congela.
El aparato se detiene.
Resolución de problemas
El aparato ha estado almacenado en un lugar
frío; no se ha usado el aparato durante mucho
tiempo.
Al aparato no le llega corriente.
Al condensador no le llega aire.
El congelatubos se ha descargado.
Podría estar fluyendo agua por la cañería.
Contacto deficiente entre cabezales y la cañería.
La cañería no está completamente llena de agua.
La red contiene algo que no es agua.
El agua en la cañería está demasiado caliente.
La temperatura ambiente de la zona es demasiado alta.
El compresor está sobrecargado.
Si los cabezales de congelación no se sienten
fríos después de 7 a 10 minutos, apague el congelatubos. Manténgalo sin funcionar durante 2 a
3 minutos y vuelva a encenderlo.
Asegure que el suministro eléctrico no sufra interrupciones y que el ventilador del compresor esté
funcionando.
Asegure que los accesos de aire al condensador
no estén obstruidos. Revise las rejillas de entrada
de aire hacia el condensador y límpielas si están
sucias u obstruidas.
Llame al Servicio Técnico de Ridge Tool
(vea la
sección Servicio y reparaciones).
Verifique si por la cañería todavía fluye agua. Si
fluye agua, deténgala.
Use el atomizador para lograr un puente de hielo
que facilitará la transferencia térmica. El más leve
espacio impedirá la congelación.
Verifique que el sistema esté completamente
lleno de agua.
El congelatubos no puede efectuar este trabajo.
Permita que la red de agua se enfríe. Puede ser
que los cabezales de congelación estén colocados demasiado cerca de una cañería principal.
Detenga el flujo en la cañería principal.
Una vez que el cabezal esté congelado contra la
cañería, envuelva el conjunto con aislante.
El compresor cuenta con una protección térmica.
Debe transcurrir un lapso de tiempo antes de ponerse en marcha automáticamente.
Page 43
Ridge Tool Company
400 Clark Street
Elyria, Ohio 44035-6001
U.S.A.
What is covered
RIDGID
®
tools are warranted to be free of defects in workmanship and material.
How long coverage lasts
This warranty lasts for the lifetime of the RIDGID
®
tool. Warranty coverage ends when the product
becomes unusable for reasons other than defects in workmanship or material.
How you can get service
To obtain the benefit of this warranty, deliver via prepaid transportation the complete product to
RIDGE TOOL COMPANY, Elyria, Ohio, or any authorized RIDGID
®
INDEPENDENT SERVICE CENTER.
Pipe wrenches and other hand tools should be returned to the place of purchase.
What we will do to correct problems
Warranted products will be repaired or replaced, at RIDGE TOOL’S option, and returned at no charge;
or, if after three attempts to repair or replace during the warranty period the product is still
defective, you can elect to receive a full refund of your purchase price.
What is not covered
Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. RIDGE
TOOL shall not be responsible for any incidental or consequential damages.
How local law relates to the warranty
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitation or exclusion may not apply to you. This warranty gives you specific rights, and you
may also have other rights, which vary, from state to state, province to province, or country to country.
No other express warranty applies
This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID
®
products. No
employee, agent, dealer, or other person is authorized to alter this warranty or make any other warranty on behalf of the RIDGE TOOL COMPANY.
Qué cubre
Las herramientas RIDGID
®
están garantizadas contra defectos de la mano de obra y de los
materiales empleados en su fabricación.
Duración de la cobertura
Esta garantía cubre a la herramienta RIDGID
®
durante toda su vida útil. La cobertura de la garantía
ca du ca cuando el producto se torna inservible por razones distintas a las de defectos en la mano de
obra o en los materiales.
Cómo obtener servicio
Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del producto
a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier Servicentro Independiente RIDGID. Las llaves
para tubos y demás herramientas de mano deben devolverse a la tienda donde se adquirieron.
Lo que hacemos para corregir el problema
El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGE TOOL, y
devuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido tres
veces durante el período de su garantía, Ud. puede optar por recibir un reembolso por el valor total
de su compra.
Lo que no está cubierto
Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE TOOL no se hace
responsable de daño incidental o consiguiente alguno.
Relación entre la garantía y las leyes locales
Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales
o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anteriormente no rija
para Ud. Esta garantía le otorga derechos específicos, y puede que, además, Ud tenga otros derechos, los cuales varían de estado a estado, provincia a provincia o país a país.
No rige ninguna otra garantía expresa
Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID. Ningún
empleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofrecer cualquier otra garantía en nombre de RIDGE TOOL COMPANY.
Ce qui est couvert
Les outils RIDGID
®
sont garantis contre tous vices de matériaux et de main d’oeuvre.
Durée de couverture
Cette garantie est applicable durant la vie entière de l’outil RIDGID
®
. La couverture cesse dès lors que
le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d’oeuvre.
Pour invoquer la garantie
Pour toutes réparations au titre de la garantie, il convient d’expédier le produit complet en port payé
à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID
®
agréé. Les clés
à pipe et autres outils à main doivent être ramenés au lieu d’achat.
Ce que nous ferons pour résoudre le problème
Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis réexpédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant la période
de validité de la garantie le produit s’avère toujours défectueux, vous aurez l’option de demander le remboursement intégral de son prix d’achat.
Ce qui n’est pas couvert
Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont pas couvertes par cette
garantie. RIDGE TOOL ne sera tenue responsable d’aucuns dommages directs ou indirects.
L’influence de la législation locale sur la garantie
Puisque certaines législations locales interdisent l’exclusion des dommages directs ou indirects, il se
peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des
droits spécifiques qui peuvent être éventuellement complétés par d’autres droits prévus par votre législation locale.
Il n’existe aucune autre garantie expresse
Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits
RIDGID
®
. Aucun employé, agent, distributeur ou tiers n’est autorisé à modifier cette garantie ou à offrir
une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.
EMERSON. CONSIDER IT SOLVED.
™
Printed in U.S.A. 12/13
© 2013 RIDGID, Inc.
999-998-750.10
EC40271 REV. D
Parts are available online at RIDGIDParts.com
FULL LIFETIME
WARRANTY
Against Material Defects
& Workmanship
Loading...
