Page 1
W ater Jetter
Machines
OPERATOR’S
MANUAL
• Français – 15
• Castellano – pág. 31
KJ-1350
KJ-1750
W ARNING!
Read this Operator’s Manual
carefully before using this
tool. Failure to understand
and follow the contents of
this manual may result in
electrical shock, fire and/or
serious personal injury.
Page 2
KJ-1350 & KJ-1750 Jetter Machines
Ridge Tool Companyii
Table of Contents
Recording Form for Machine Model and Serial Number...........................................................................................1
General Safety Information
Work Area Safety........................................................................................................................................................2
Electrical Safety..........................................................................................................................................................2
Personal Safety...........................................................................................................................................................2
Tool Use and Care......................................................................................................................................................3
Service........................................................................................................................................................................3
Specific Safety Information
Jetter Safety................................................................................................................................................................3
Description, Specifications and Standard Equipment
Description..................................................................................................................................................................4
Specifications..............................................................................................................................................................4
Standard Equipment...................................................................................................................................................4
Jetter Nozzles and Hoses...........................................................................................................................................4
Accessories.................................................................................................................................................................5
Machine Assembly
Instructions for Pump..................................................................................................................................................5
Transport Carts...........................................................................................................................................................5
Machine Inspection.......................................................................................................................................................5
Machine and Work Area Set-Up
Jetter Nozzle Selection Chart .....................................................................................................................................7
Jetter Hose Selection Chart........................................................................................................................................7
Operating Instructions

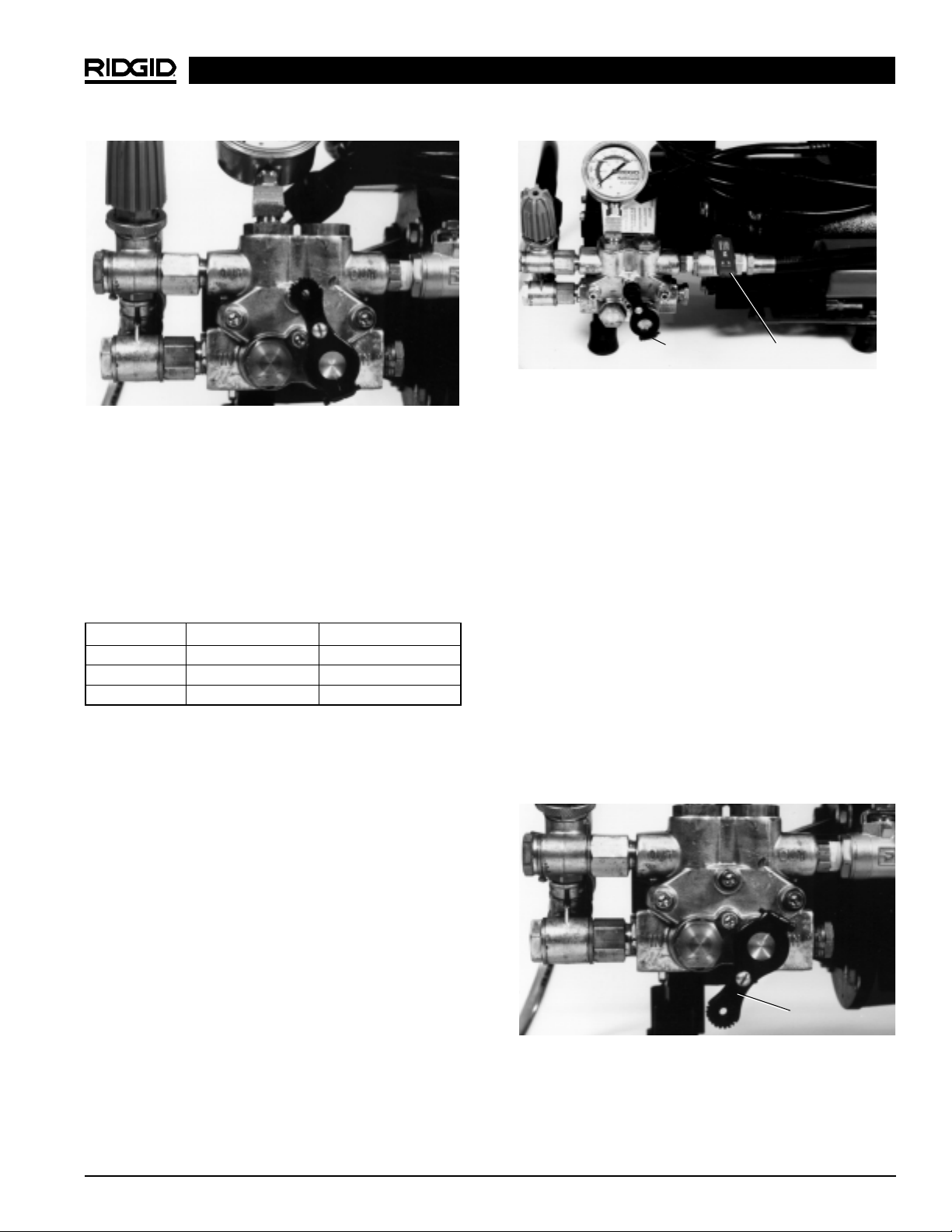

Start-Up and Pressure Adjustment.............................................................................................................................8
Pulse Control Valves...................................................................................................................................................9
Normal Jetting.............................................................................................................................................................9
Using the Pulse Mode to Negotiate Bends and Traps................................................................................................9
Negotiating Difficult Bends........................................................................................................................................9
Encountering Blockages...........................................................................................................................................10
“Jet-Cleaning” or “Jetting” the Line ...........................................................................................................................10
Pressure Wash Package ..........................................................................................................................................10
Washer Operation.....................................................................................................................................................10
Accessories
Jetter Nozzles and Hoses.........................................................................................................................................11
Jetter Accessories.....................................................................................................................................................11
H-5 Mini Hose Reel...................................................................................................................................................11
Maintenance Instructions
Inlet Filter Screen......................................................................................................................................................11
Jetter Nozzle Orifice..................................................................................................................................................11
Jetter Flushing ..........................................................................................................................................................11
Winterizing................................................................................................................................................................11
Machine Storage..........................................................................................................................................................12
Service and Repair......................................................................................................................................................12
Troubleshooting..........................................................................................................................................................12

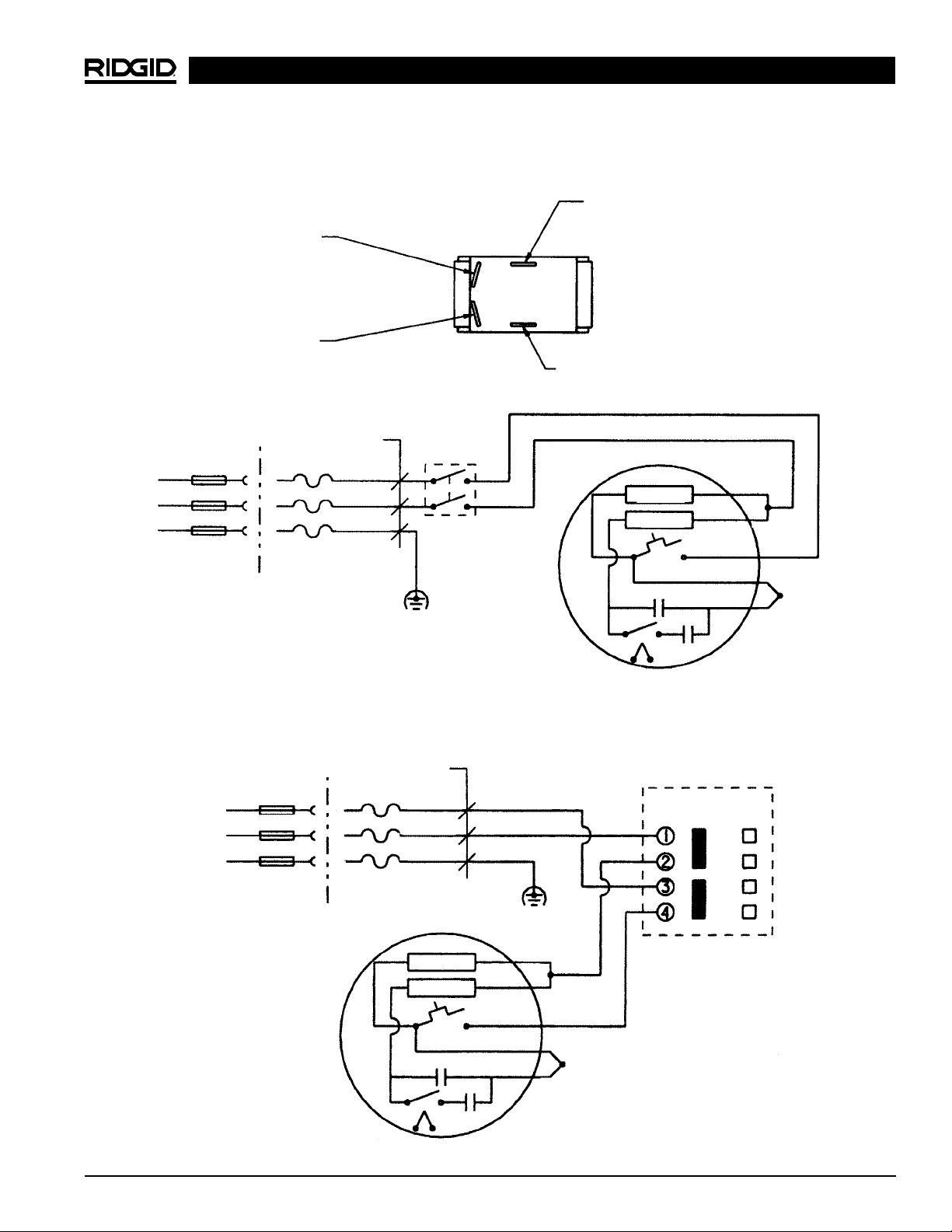

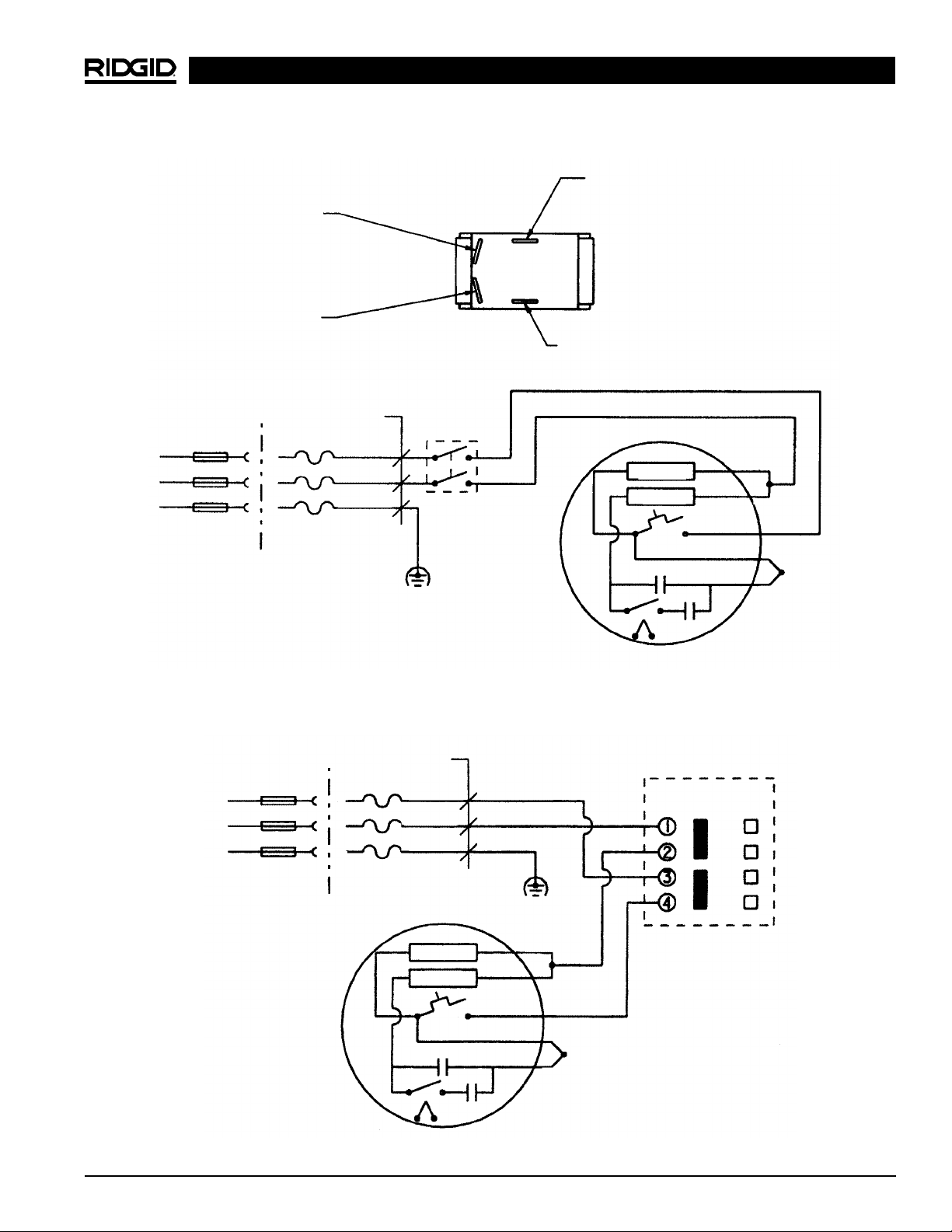

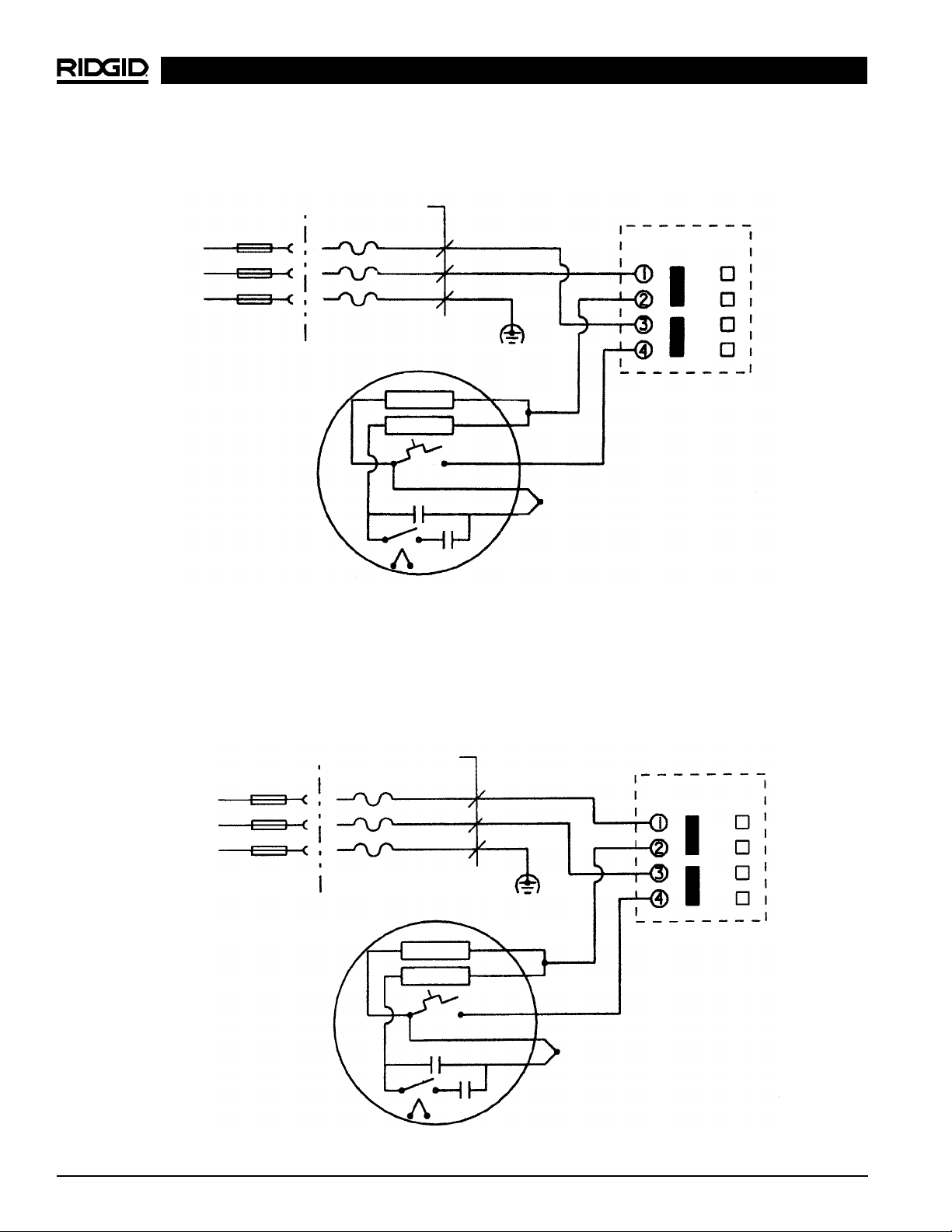

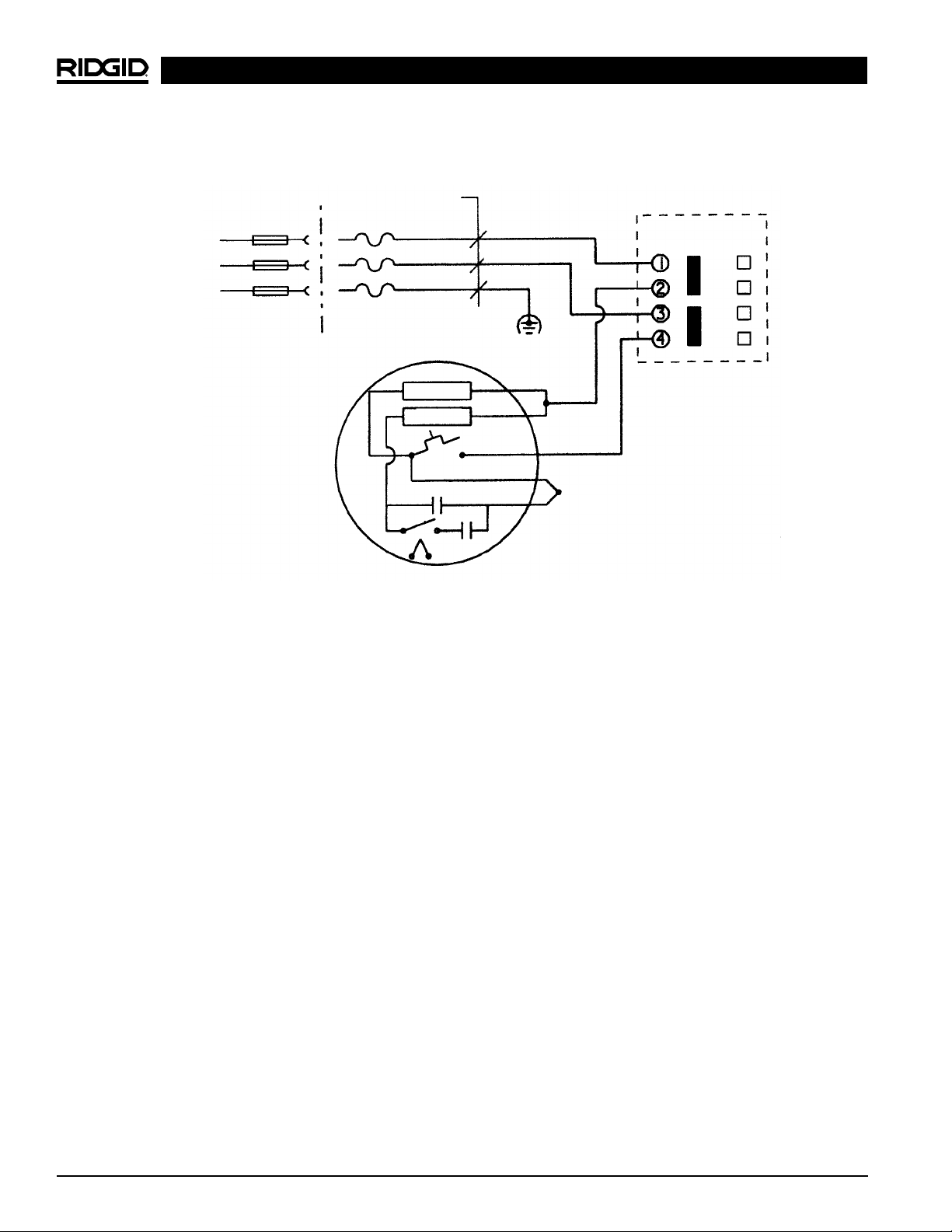

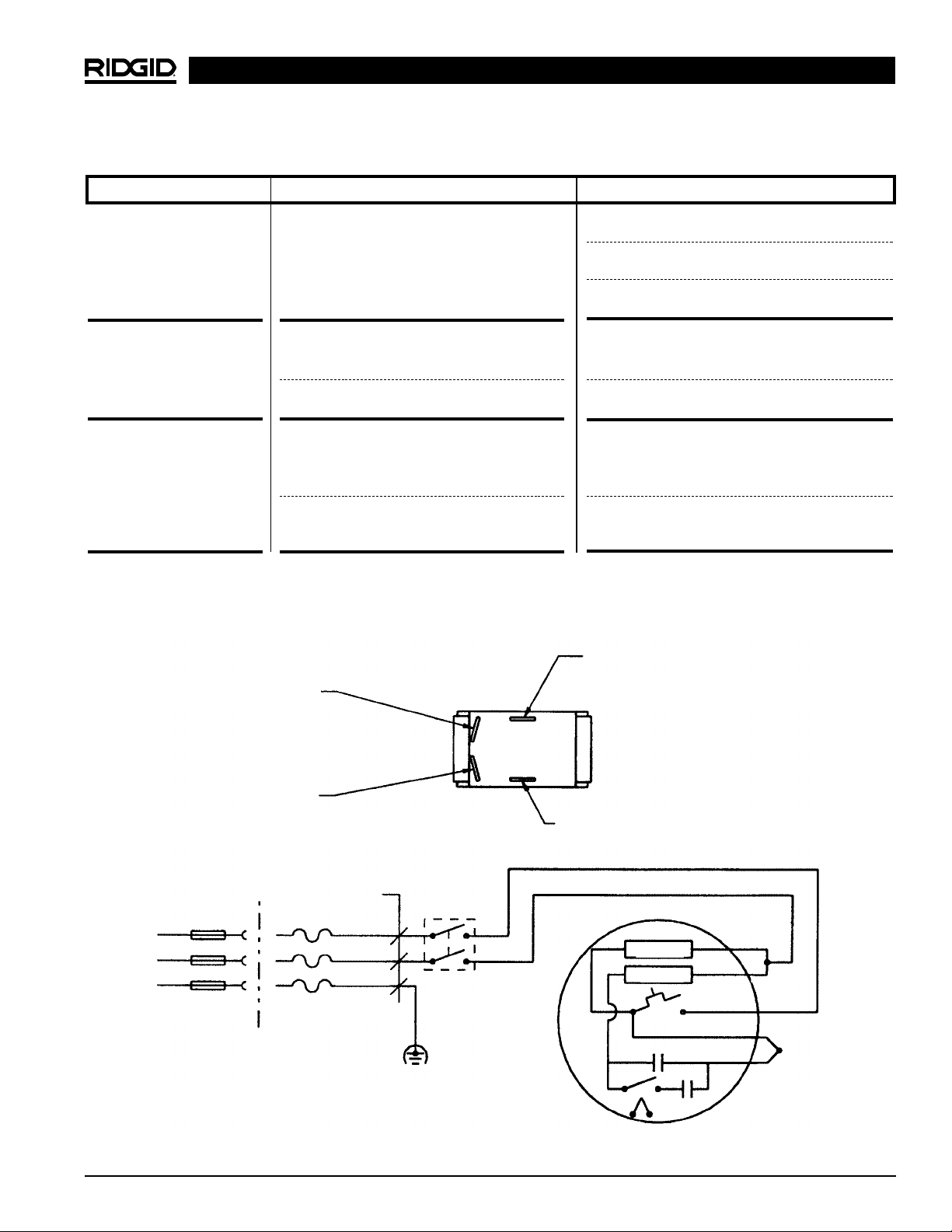

Wiring Diagrams..........................................................................................................................................................13
Lifetime Warranty .........................................................................................................................................Back Cover
Page 3
KJ-1350 & KJ-1750 Water Jetters
Record Serial Number below and retain product serial number which is located on nameplate.
Serial
No.
KJ-1350 & KJ-1750
Water Jetters
Page 4
General Safety Information
WARNING! Read and understand all instructions. Failure
to follow all instructions listed below may result in electric shock, fire and/or serious personal injury.
SAVE THESE INSTRUCTIONS!
Work Area Safety
• Keep your work area clean and well lit. Cluttered
benches and dark areas invite accidents.
RISK OF FIRE!
• Do not operate tools in explosive atmospheres,
such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ig-
nite the dust or fumes.
• Keep by-standers, children, and visitors away
while operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
GROUNDING INSTRUCTIONS:
• Grounded tools must be plugged into an outlet,
properly installed and grounded in accordance
with all codes and ordinances. Never remove the
grounding plug or modify the plug in any way.
Do not use any adapter plugs. Check with a qualified electrician if you are in doubt as to whether
the outlet is properly grounded. If the tool should
electrically malfunction or break down, grounding provides a low resistance path to carry electricity away
from the user.
• Avoid body contact with grounded surfaces such
as pipes, radiators, ranges and refrigerators. There
is an increased risk of electrical shock if your body is
grounded.
GROUND FAULT CIRCUIT INTERRUPTERS (GFCI):
• Water Jetter is provided with a ground-fault circuitinterrupter (GFCI) built into the power supply cord.
This GFCI provides additional protection from the risk
of electrical shock.
• Before using, test the Ground Fault Circuit Interrupter (GFCI) provided with the power cord to in-
sure the GFCI is operating properly. Damaged
GFCI increases risk of electrical shock.
• Do not abuse cord or Ground Fault Circuit Inter-
rupter (GFCI). Keep cord from heat, oil, and sharp
edges. Damaged cords increase the risk of electrical
shock.
EXTENSION CORDS:
• Use only an outdoor extension cord marked “W-A”
or “W”. These cords are rated for outdoor use and re-
duce the risk of electrical shock.
• Use only three-wire extension cords which have
three-prong grounding plugs and three-pole receptacles which accept the machine’s plug. Use of
other extension cords will not ground the tool and increase the risk of electrical shock.
• Extension cords are not recommended unless
they are plugged into a Ground Fault Circuit Interrupter (GFCI) found in circuit boxes or outlet receptacles. The GFCI on the machine power cord will
not prevent electrical shock from the extension cords.
• Use proper extension cords. (See chart.) Insufficient
conductor size will cause excessive voltage drop and
loss of power.
• Do not abuse extension cords. Keep cord from
heat, oil and sharp edges. Do not yank on any cord
to disconnect. Damaged cord increases risk of electrical shock.
• Keep all electric connections dry and off the
ground. Do not touch plugs or tool with wet hands.
Reduces the risk of electrical shock.
• Always disconnect the extension cord from the receptacle before disconnecting the product from
the extension cord. Reduces risk of electrical shock.
Personal Safety
• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not
use tool while tired or under the influence of drugs,
alcohol, or medications. A moment of inattention
while operating power tools may result in serious personal injury.
Ridge Tool Company2
KJ-1350 & KJ-1750 Jetter Machines

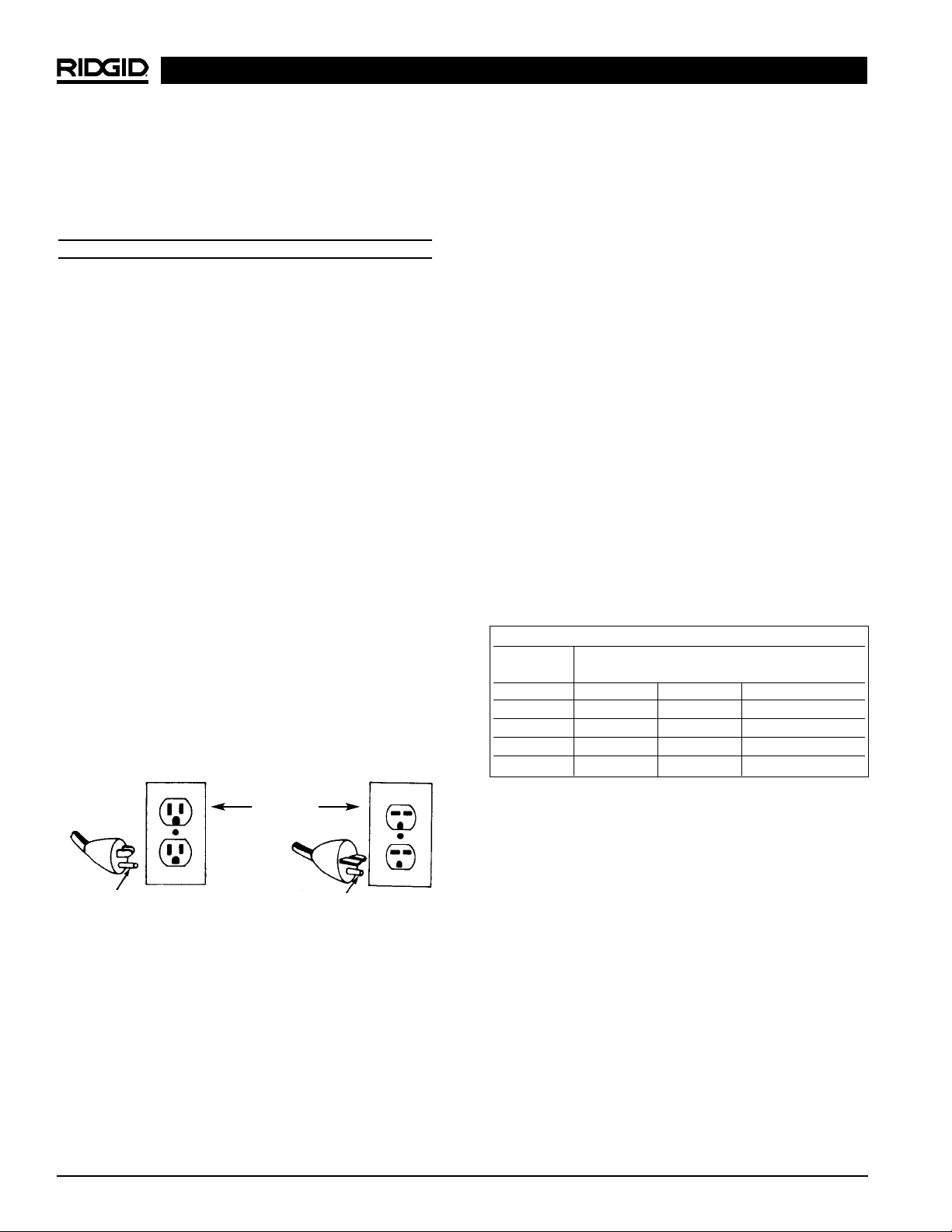

Minimum Wire Gauge for Extension Cord
Nameplate
Amps
Total Length (in feet)
0 – 25 26 – 50 51 – 100
0 – 6 18 AWG 16 AWG 16 AWG
6 – 10 18 AWG 16 AWG 14 AWG
10 – 12 16 AWG 16 AWG 14 AWG
12 – 16 14 AWG 12 AWG
NOT RECOMMENDED
Grounding prong
Cover of
grounded
outlet box
Grounding prong
Page 5
• Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair, clothing,
and gloves away from moving parts. Loose clothes,
jewelry, or long hair can be caught in moving parts.
• Avoid accidental starting. Be sure switch is OFF
before plugging in. Carrying tools with your finger on
the switch or plugging in tools that have the switch on
invites accidents.
• Remove adjusting keys or wrenches before turning the tool ON. A wrench or a key that is left attached
to a rotating part of the tool may result in personal injury.
• Do not overreach. Keep proper footing and balance at all times. Proper footing and balance en-
ables better control of the tool in unexpected situations.
• Use safety equipment. Always wear eye protection.
Dust mask, non-skid safety shoes, hard hat, or hearing
protection must be used for appropriate conditions.
Tool Use and Care
• Do not force tool. Use the correct tool for your application. The correct tool will do the job better and
safer at the rate for which it is designed.
• Do not use tool if switch does not turn it ON or
OFF. Any tool that cannot be controlled with the switch
is dangerous and must be repaired.
• Disconnect the plug from the power source before
making any adjustments, changing accessories, or
storing the tool. Such preventive safety measures re-
duce the risk of starting the tool accidentally.
• Store idle tools out of the reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
• Maintain tools with care. Keep valves, hoses, and
nozzles in proper operating condition. Properly
maintained tools are less likely to malfunction and
cause injury.
• Check for misalignment or binding of moving
parts, breakage of parts, and any other condition
that may affect the tool’s operation. If damaged,
have the tool serviced before using. Many acci-
dents are caused by poorly maintained tools.
• Use only accessories that are recommended by
the manufacturer for your model. Accessories that
may be suitable for one tool may become hazardous
when used on another tool.
• Inspect tool and extension cords periodically and
replace if damaged. Damaged cords increase the risk
of electrical shock.
• Keep handles dry and clean; free from oil and
grease. Allows for better control of the tool.
• Should replacement of the cord become necessary, use only identical replacement parts that include GFCI protection. GFCI protection must be
maintained to reduce the risk of electrical shock.
Service
• Tool service must be performed only by qualified
repair personnel. Service or maintenance performed
by unqualified repair personnel could result in injury.
• When servicing a tool, use only identical replacement parts. Follow instructions in the Maintenance
Section of this manual. Use of unauthorized parts or
failure to follow maintenance instructions may create a
risk of electrical shock or injury.
Specific Safety Information
WARNING
Read this operator’s manual carefully before using
the RIDGID KJ-1350 or KJ-1750 Water Jetters.
Failure to understand and follow the contents of
this manual may result in electrical shock, fire
and/or serious personal injury.
Call the Ridge Tool Company, Technical Service Department at (800) 519-3456 if you have any questions.
Jetter Safety
• Do not operate above rated pressure or 140°F
(inlet water temperature). Tool will do a better and
safer job if operated at recommended pressures and
temperatures.
• Never permit the end of hose to rotate out of the
pipe being cleaned. Hose can whip and nozzle spray
can penetrate skin causing serious injury.
• Use rubber gloves and rubber boots. Insulate
against possible electrical shock if tools should electrically malfunction or break down.
• Water spray should not be pointed at any human.
High pressure spray can result in serious injury. If
fluid seems to have penetrated sin, seek emergency
medical attention at once.
• Be careful when cleaning drains where cleaning
compounds have been used. Avoid direct contact with skin and eyes. Serious burns can result
from some drain cleaning components.
Ridge Tool Company 3
KJ-1350 & KJ-1750 Jetter Machines
Page 6
Catalog Model Hose Hose
No. No. Description I.D. O.D.
64707 H-21 KJ-1350 Propulsion Nozzle
1
/8″ NPT
64712 H-22 KJ-1350 Penetrating Nozzle Fits
1
/8″ & ––
64717 H-24 KJ-1350 Drop Head Nozzle
1
/4″ Hose
82832 H-25 KJ-1350 Spin Nozzle
1
/8″ NPT
64722 H-31 KJ-1350 Propulsion Nozzle
1
/4″ NPT ––
64727 H-32 KJ-1350 Penetrating Nozzle Fits
1
/2″ Hose
64742 H-41 KJ-1750 Propulsion Nozzle
1
/8″ NPT
64747 H-42 KJ-1750 Penetrating Nozzle Fits
1
/8″ & ––
64752 H-44 KJ-1750 Drop Head Nozzle
1
/4″ Hose
82837 H-45 KJ-1750 Spin Nozzle
1
/8″ NPT
64757 H-51 KJ-1750 Propulsion Nozzle
1
/4″ NPT ––
64762 H-52 KJ-1750 Penetrating Nozzle Fits
1
/2″ Hose
52957 H-1825
1
/8″ x 25′ Sink Trap Hose
1
/
8
″
3
/
16
″
53037 H-1850
1
/8″ x 50′ Sink Trap Hose
1
/
8
″
3
/
16
″
45792 H-1425
1
/4″ x 25′
3
/
16
″
1
/
4
″
47597 H-1435
1
/4″ x 35′
3
/
16
″
1
/
4
″
47602 H-1450
1
/4″ x 50′
1
/4″ Trap Hose3/
16
″
1
/
4
″
49272 H-1475
1
/4″ x 75′
3
/
16
″
1
/
4
″
49277 H-1400
1
/4″ x 100′
3
/
16
″
1
/
4
″
64732 H-1415
1
/4″ x 150′
3
/
16
″
1
/
4
″
50002 HL-1 Flexible Leader,
1
/4″ x 12″
1
/
8
″
3
/
16
″
50007 HL-2 Flexible Leader,
1
/2″ x 18″
1
/
8
″
3
/
16
″
47607 H-1250
1
/2″ x 50′
1
/
4
″
1
/
2
″
47612 H-1275
1
/2″ x 75′
1
/
4
″
1
/
2
″
47617 H-1200
1
/2″ x 100′
1
/
4
″
1
/
2
″
51587 H-1211
1
/2″ x 110′
1
/2″ Jet Hose1/
4
″
1
/
2
″
49487 H-1215
1
/2″ x 150′
1
/
4
″
1
/
2
″
51597 H-1220
1
/2″ x 200′
1
/
4
″
1
/
2
″
Catalog Model
No. No. Description
66447 KJ-1750-E KJ-1750 230V Jetter with Dual Pulse
– H-41, H-42, and H-44
1
/8″ NPT Nozzles
– 50′ x
1
/8″ Sink Trap Hose
– Nylon Storage Bag
– Nozzle Cleaning Tool
66442 KJ-1750-E SC Above With: H-10 Cart, 100′ x
1
/4″ Trap Hose
Catalog Model
No. No. Description
62587 KJ-1350 KJ-1350 Standard Jetter with Pulse
– H-21, H-22, and H-24
1
/8″ NPT Nozzles
– 25′ x
1
/8″ Sink Trap Hose
– Nylon Storage Bag
– Nozzle Cleaning Tool
62597 KJ-1350-C Above With:
– H-10 Cart
– 100′ x
1
/4″ Trap Hose
63107 KJ-1350-2 KJ-1350 Jetter with Dual Pulse
– H-21, H-22, and H-24
1
/8″ NPT Nozzles
– 50′ x
1
/8″ Sink Trap Hose
– Nylon Storage Bag
– Nozzle Cleaning Tool
63112 KJ-1350-2C Above With:
– H-10 Cart
– 100′ x
1
/4″ Trap Hose
62687 KJ-1750 KJ-1750 Jetter with Dual Pulse
– H-41, H-42, and H-44
1
/8″ NPT Nozzles
– H-51 and H-52
1
/4″ NPT Nozzles
– 50′ x
1
/8″ Sink Trap Hose
– Nylon Storage Bag
– Nozzle Cleaning Tool
62697 KJ-1750-C Above With:
– H-30 Cart
– 110′ x
1
/2″ Jet Hose
67332 KJ-1750-SC 62687 with:
– H-10 Cart
– 100' x
1
/4″ Trap Hose
• Jetter is designed to clean drains. Follow instruc-
tions in Operator’s Manual on machine’s uses.
Other uses may increase the risk of injury.
• Do not spray flammable liquids. Spraying flammable
liquids could cause a fire or explosion.
• Do not spray toxic chemicals such as insecticide
or weed killer. Chemicals can be harmful to person-
nel.
• Never clean the machine using its own spray
wand. High pressure spray may damage machine
components.
Description, Specifications and
Standard Equipment
Description
The RIDGID KJ-1350 and KJ-1750 are portable jetters designed to use the combination of water pressure and
flow to clear grease and soft blockages out of 11/4″ to 4″
drain lines. The Jetters can be either hand carried or
combined with a two wheeled cart and hose reel for
transporting.
The KJ-1350 has a 11/2HP electrical motor with a 1350
PSI pressure rating and a 1.4 GPM flow rate. It is designed for residential and light commercial applications.
The KJ-1750 has 2 HP motor with a 1750 PSI pressure
rating and a 1.4 GPM flow rate. It is designed for heavy
commercial and industrial applications.
Specifications
KJ-1350
Line Capacity............Recommended for 11/4″ to 4″
drain lines through 200 feet.
Motor .........................11/2HP @ 1725 RPM 14 amps
Pump .........................Duplex Plunger
Pressure....................1350 PSI
Flow Rate ..................1.4 GPM
Weight (jetter only)...67 lbs. (30,5 kgs)
KJ-1750
Line Capacity............Recommended for 11/4″ to 4″
drain lines through 200 feet.
Motor .........................2 Hp @ 1725 RPM 17 amps
Pump .........................Duplex Plunger
Pressure....................1750 PSI
Flow Rate ..................1.4 GPM
Weight (jetter only)...75 lbs. (34,0 kgs)
Standard Equipment
Ridge Tool Company4
KJ-1350 & KJ-1750 Jetter Machines
Jetter Nozzles and Hoses
Machine Options (230V)
Machine Options (115V)
1
/8″ NPT fits 1/4″ Trap Hose; 1/4″ NPT fits 1/2″ and 3/8″ Jet Hose
Page 7
KJ-1350 & KJ-1750 Jetter Machines
Catalog Model
No. No. Description
64697 H-10 H-10 Cart with Hose Reel
62592 H-10 WH H-10 Cart with Hose Reel and 100′ x
1
/4″ Trap Hose
62882 H-5 Mini Hose Reel (fits H-10 cart) 150′ x
1
/4″ Capacity
64737 H-30 H-30 Cart with Hose Reel
62877 H-30 WH H-30 Cart with Hose Reel and 110′ x
1
/2″ Jet Hose
62887 HP-EL Pressure Wash Package, Electric Jetters
64702 HW-EL Wash Wand, Electric Jetters
51572 H-1235
1
/2″ x 35′ Wash Hose
62897 H-10A KJ-1750 Adapter to Fit H-10 Cart
62892 H-30A KJ-1350 Adapter to Fit H-30 Cart
48367 H-25 Winterizing Kit
47542 H-21 Nozzle Cleaning Tool
67187 H-32 Jet Vac
Ridge Tool Company 5
Machine Assembly
WARNING
To prevent serious injury, proper assembly of the
KJ-1350 and KJ-1750 Jetters is required. The following procedures should be followed:
Instructions for Pump
Remove plug in pump and replace with dipstick/breather
cap. Check the pump oil level (jetter is shipped with
oil). If oil is low, fill with SAE 30W non-detergent oil.
Transport Carts
H-10 Cart
The two-wheeled cart has been designed to accept the
KJ-1350 and the KJ-1350-2 without the need of tools. Lift
and slide the jetter onto the cart making sure the one end
engages the cart and on the other end, the post inserts
into the receptacle (Figure 1). Tighten the T-handle to lock
the jetter down. An adapter kit is available to mount the
KJ-1750 on the H-10.
The hose reel and 100 feet of 1/4″ ID jetter hose mounts
to the receptacle closest to the handle (Figure 1). Place
the post on the reel into the socket and tighten the Thandle.
The length of the H-10 transport cart can be shortened
for storage or lengthened by loosening two T-handles on
the rails and sliding the handle in or out.

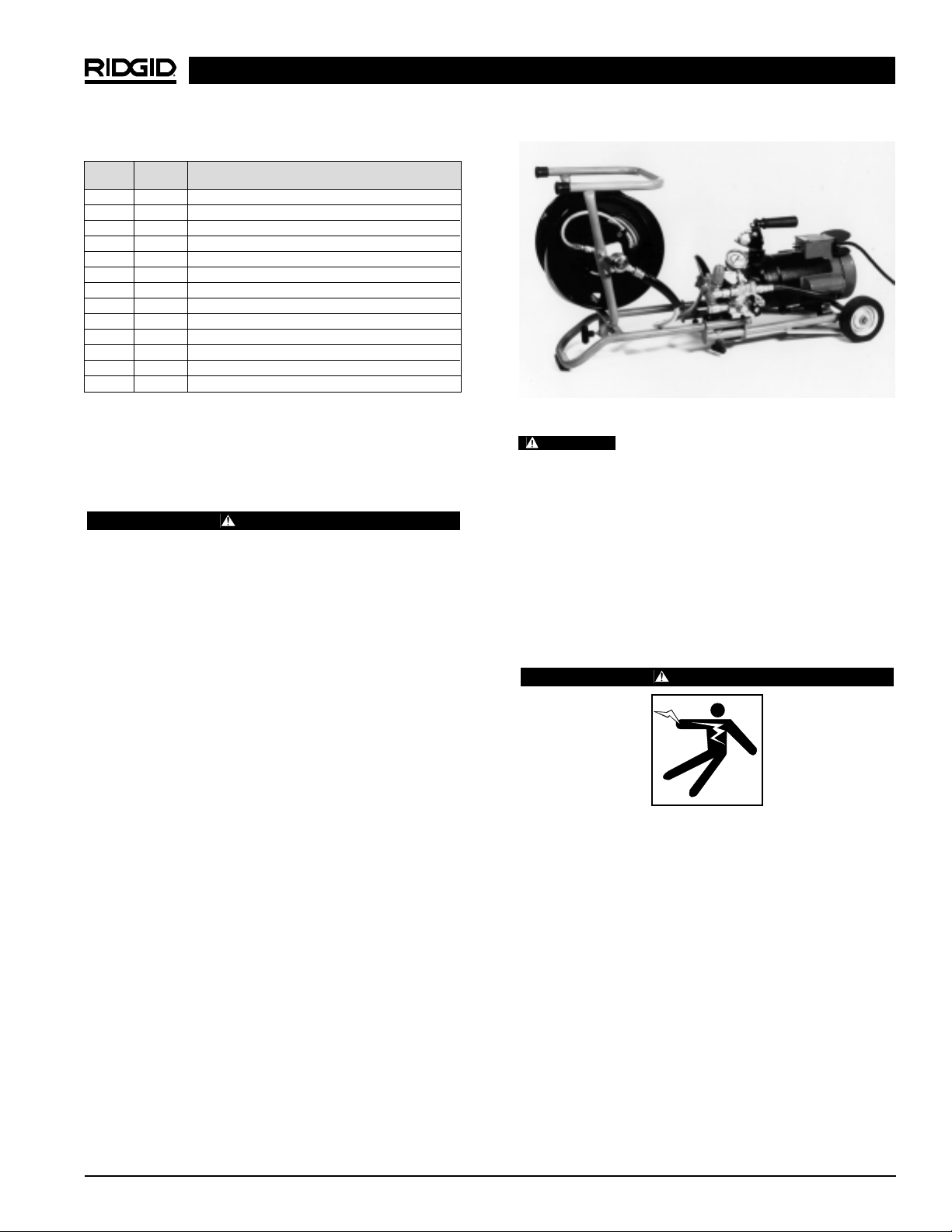

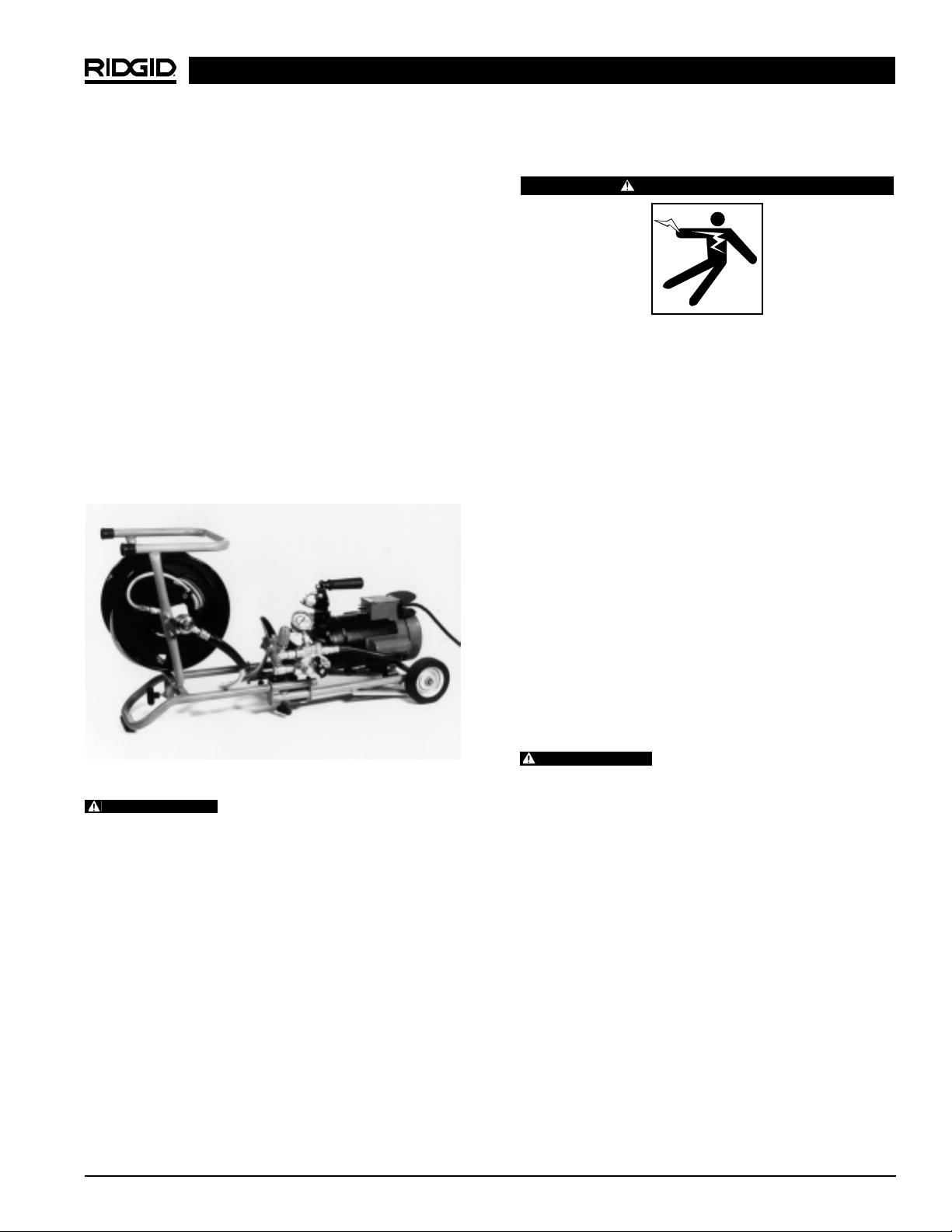

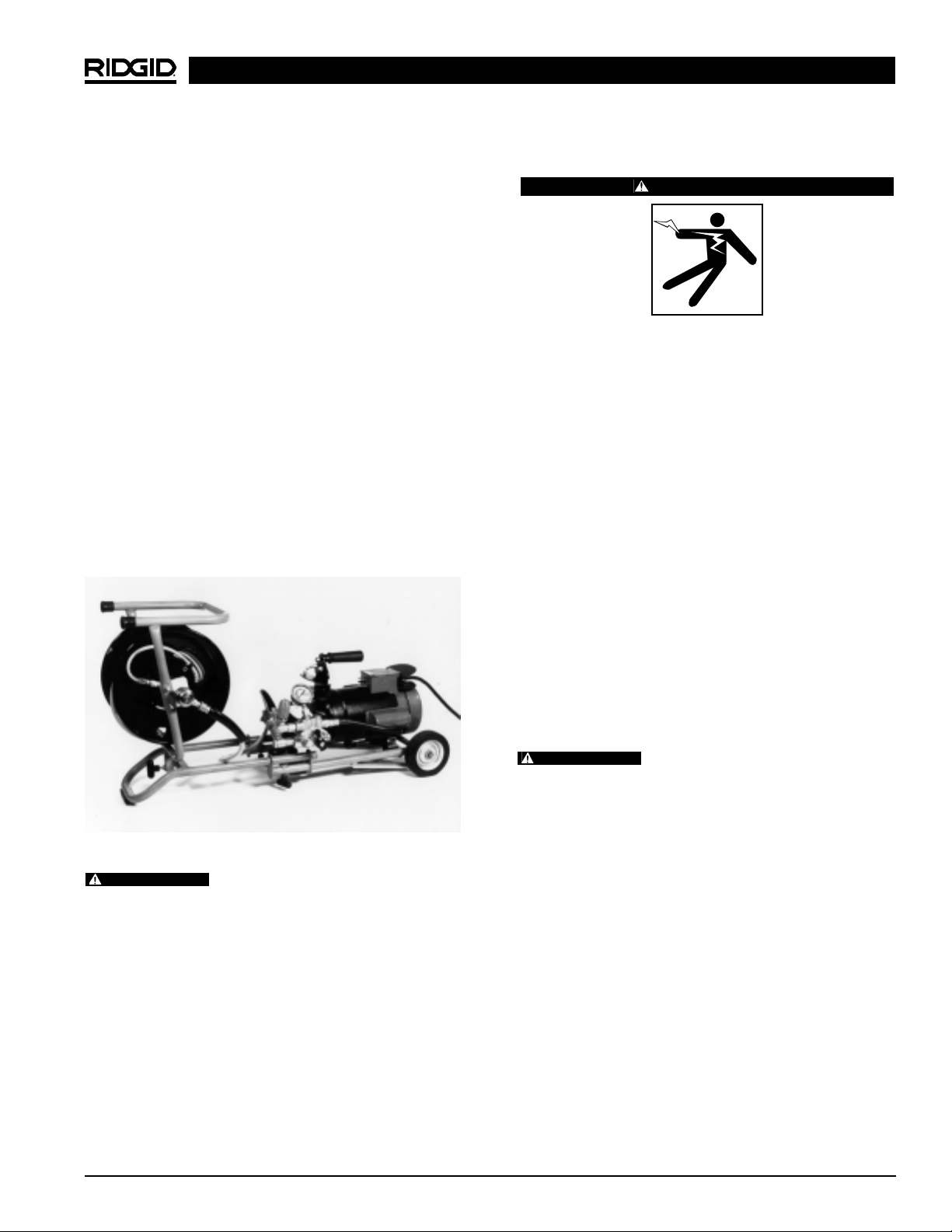

Figure 1 – H-10 Cart and Hose Reel
Make sure all T-handles are fully tight-
ened prior to transporting or lifting.
H-30 Cart and Hose Reel
The larger H-30 Cart and Hose Reel is designed to accept
the KJ-1750 without the need of tools. Lift the jetter onto
the deck and place over the locator pins. Hold in place
and attach front and back clips to jetter base. An adapter
kit is available to mount the KJ-1350’s to the H-30.
Machine Inspection
WARNING
To prevent serious injury, inspect your Jetter. The
following inspection procedures should be performed on a daily basis.
1. Check pump oil level. If low, fill with a SAE 30 weight
non-detergent oil.
NOTE! Jetter unit should be stored base down. Never
store in up-right position as oil from pump will
leak from reservoir.
2. Inspect the Jetter for any broken, missing, misaligned
or binding parts as well as any other conditions which
may affect the safe and normal operation of the machine. If any of these conditions are present, do not
use the Jetter until any problem has been repaired.
3. Inspect the power cord, ground fault circuit interrupter (GFCI) and plug for damage. If the plug has
been modified, is missing the grounding pin or if the
Jetter Accessories
WARNING
Page 8
cord is damaged, do not use the jetter until the cord
has been replaced.
When replacing cord, use only identical
replacement parts that includes GFCI protection.
4. Check inlet filter screen for debris that can restrict
water flow into the pump resulting in poor performance. If filter screen is dirty or clogged, remove,
clean and replace.
5. Use accessories that are designed for your Jetter
and meet the needs of your application. The correct
accessories allow you to do the job successfully
and safely. Accessories suitable for use with other
equipment may be hazardous when used with this
machine.
6. Clean any oil, grease or dirt from all equipment handles and controls. This reduces the risk of injury due
to a tool or control slipping from your grip.
7. Check the jetter nozzle orifices for debris. If an orifice
is blocked, use nozzle cleaning tool to clear and remove debris.
8. Inspect hoses for wear and damage. Hoses should
be replaced when they become damaged.
Damaged hoses can burst causing serious injury. Only use hoses whose pressure rating meets
or exceeds that of the jetter.
Machine and Work Area Set-Up
WARNING
To prevent serious injury, proper set-up of the machine and work area is required. The following procedures should be followed to set-up the machine:
1. Check work area for:
• Adequate lighting.
• No flammable liquids, vapors or dust that may ignite.
• 20 amp grounded electrical outlet.
• Clear path to the electrical outlet that does not
contain any sources of heat or oil, sharp edges or
moving parts that may damage electrical cord.
• Dry place for machine and operator. Do not use
the machine while standing in water.
• Water supply.
NOTE! If a connection is made to a potable water sys-
tem, the system should be protected against
backflow in accordance with all local codes and
ordinances.
2. Connect the quick coupling fitting to the water supply
hose. Connect water supply hose to the jetter inlet and
close the inlet supply valve. (Figure 2)

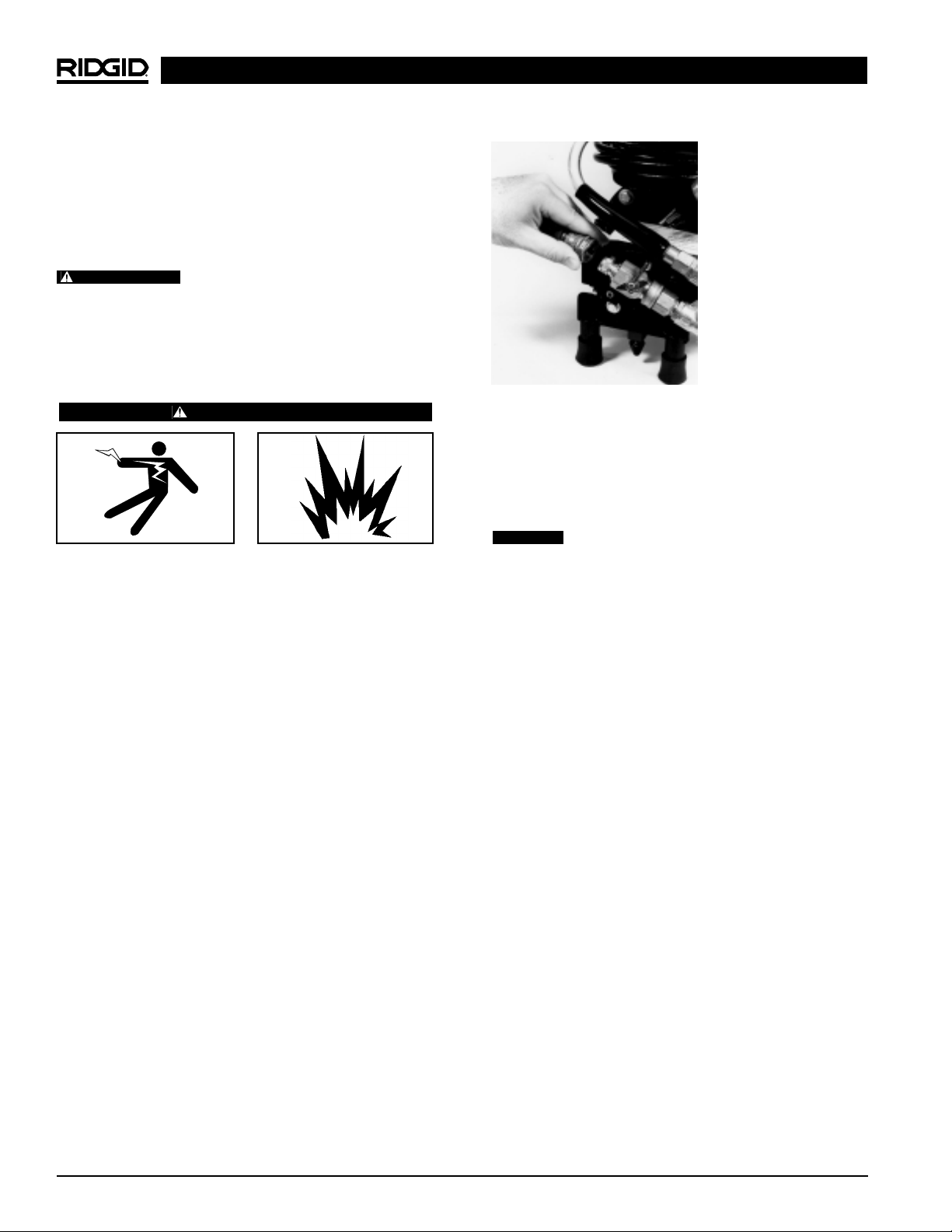

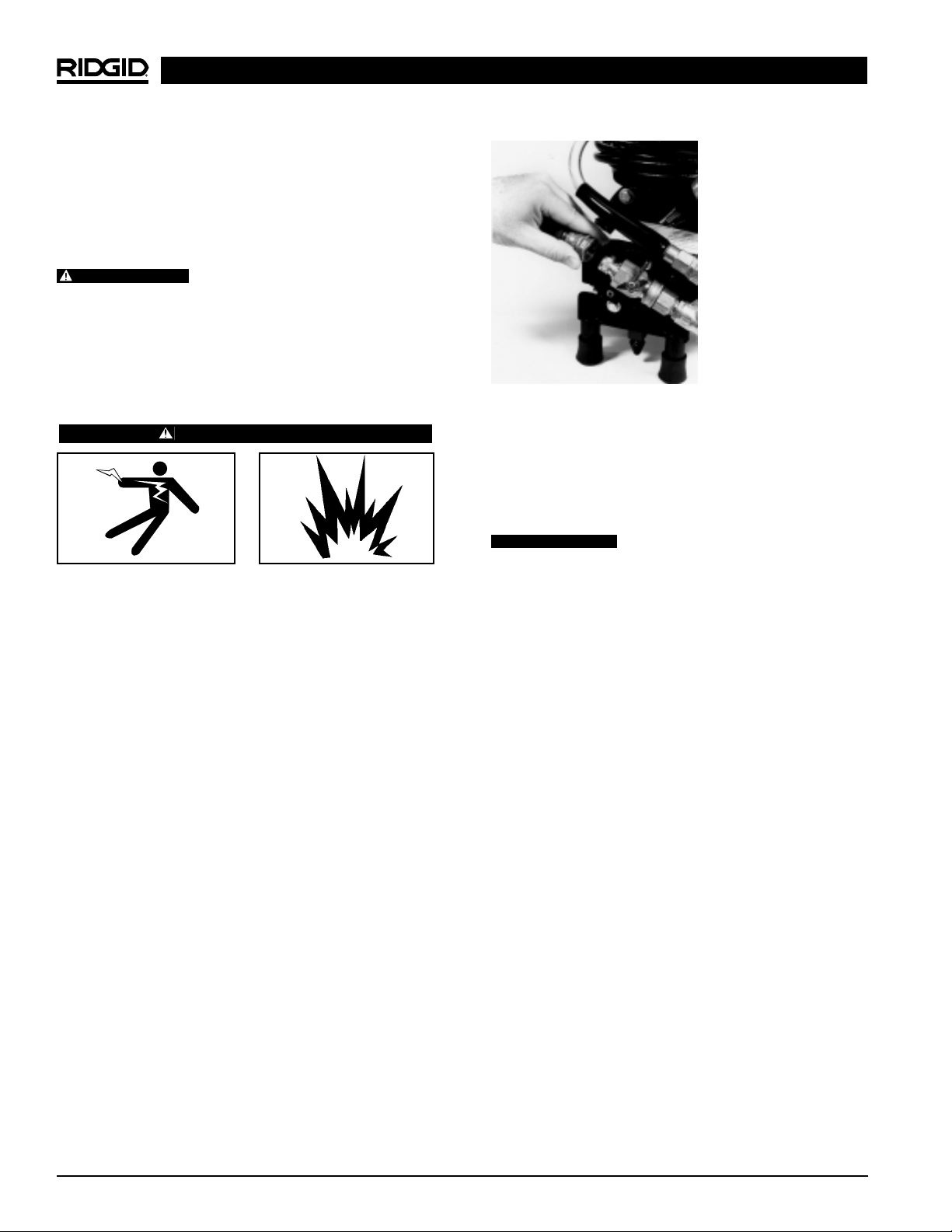

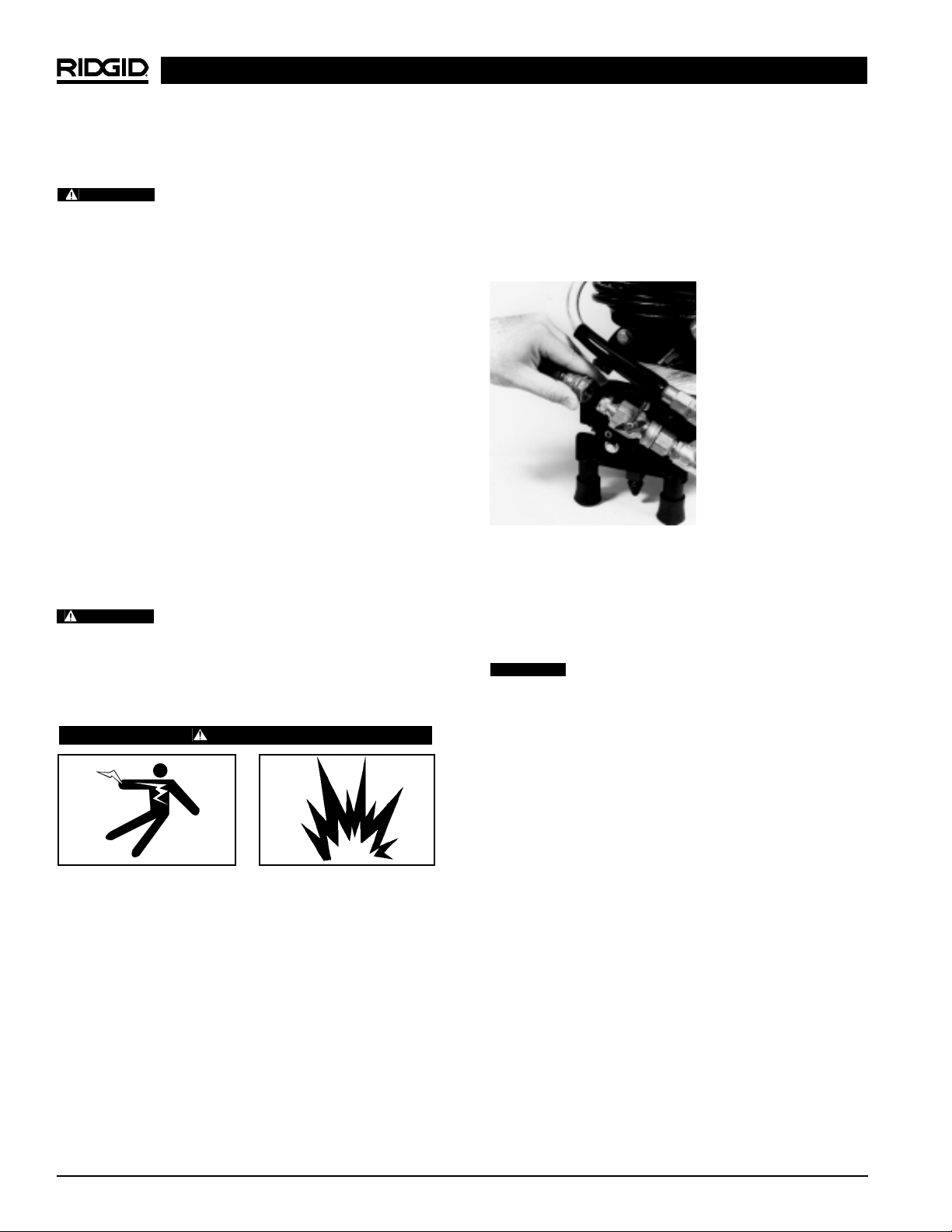

Figure 2 – Connect Water Supply Hose to Jetter. Close
Inlet Supply Valve (shown in closed position.)
3. Connect the other end of the water supply hose to
the water faucet and turn the faucet on. Make sure
there are no kinks or unnecessary bends in the supply hose.
Hot water improves the jetter’s performance,
particularly when clearing grease blockages. Limit water
temperature to below 140°F.
4. Connect a jetter hose to the jetter’s outlet quick coupling on the end of the connection hose (Figure 3).
(Refer to Jetter Hose Selection Chart)
5. If a hose reel is used, attach connection hose to
plug fitting on hose reel.
6. Insert jetter hose 6″ – 8″ into drain without a jetter
nozzle.
7. Open the inlet supply valve and run water through the
jetter and hoses with unit OFF.
8. Continue to run water through the jetter until all air has
been purged.
9. Close the inlet supply valve.
NOTE! Both the KJ-1350’s and KJ-1750 Jetters have
check valves for back flow prevention.
10. Attach a jetter nozzle to the jet hose. (Refer to Jetter
Nozzle Selection Chart.) Hand-tighten for a snug fit.
Over-tightening can interfere with water flow through
the nozzle orifices causing reduced flow and poor performance.
Ridge Tool Company6
KJ-1350 & KJ-1750 Jetter Machines
WARNING
WARNING
CAUTION
Page 9
KJ-1350 KJ-1750
1
/8″ NPT
1
/8″ NPT
1
/4″ NPT
1
/8″ & 3/
16
″
1
/8″ & 3/
16
″
1
/
4
″
H-21 H-41 H-51
H-22 H-42 H-52
H-24 H-44
H-25 H-45

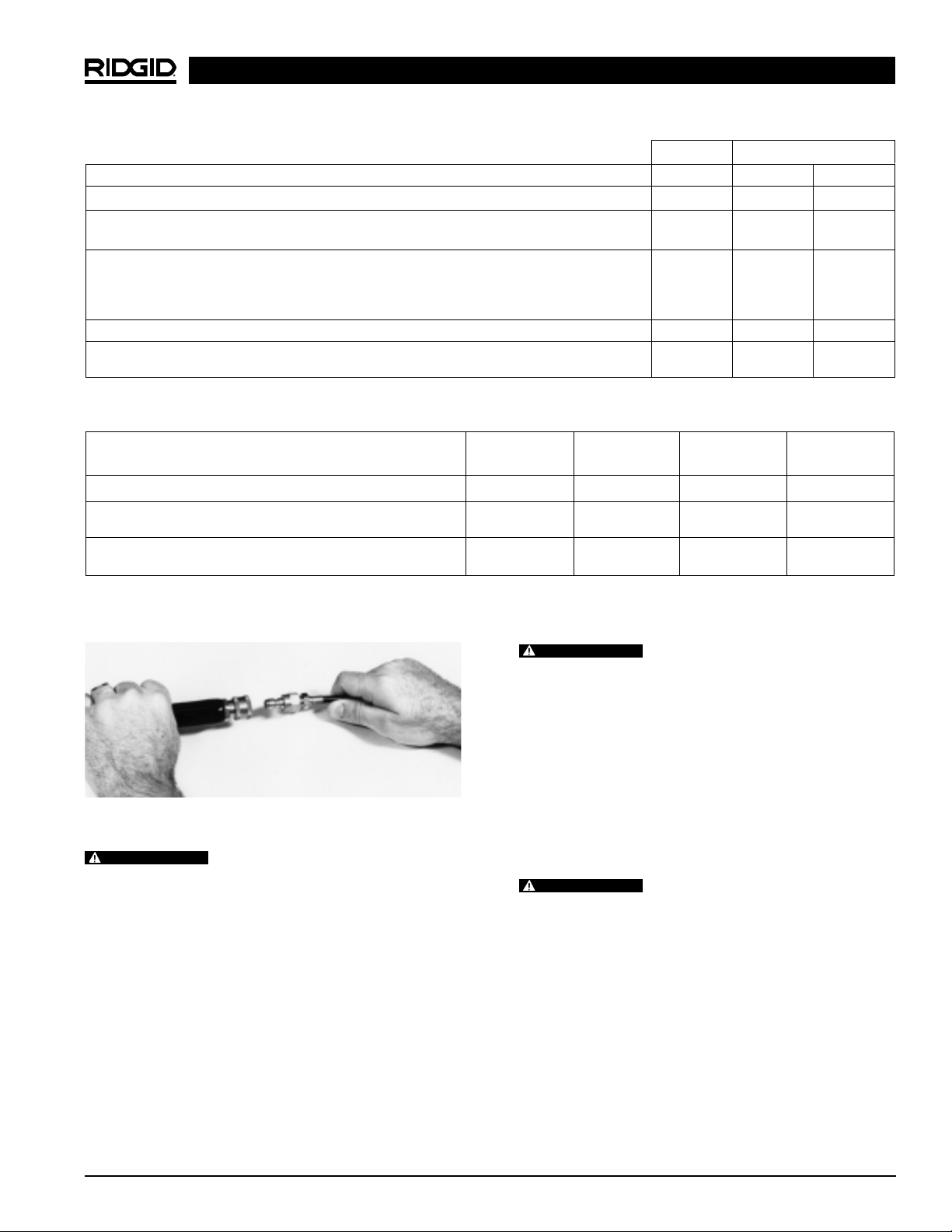

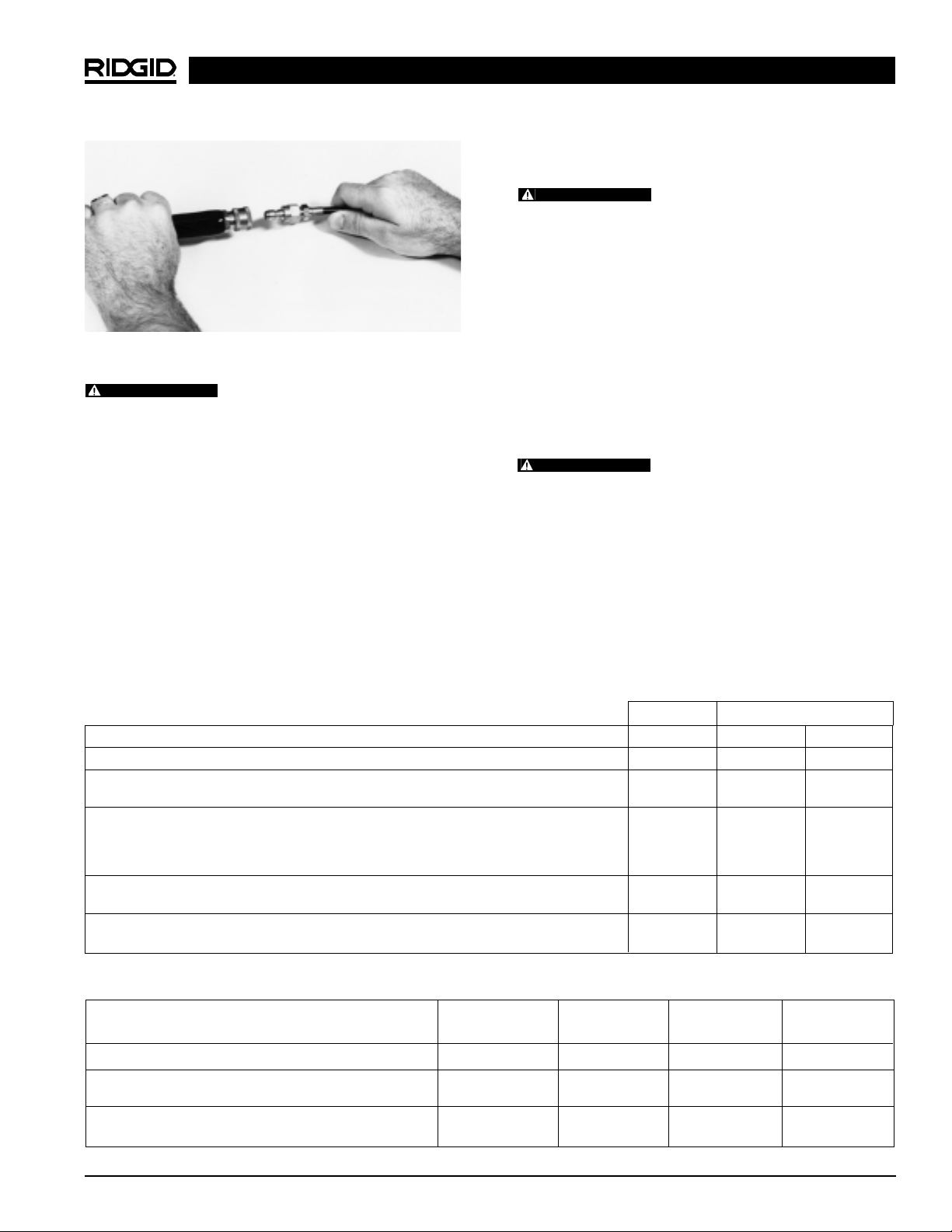

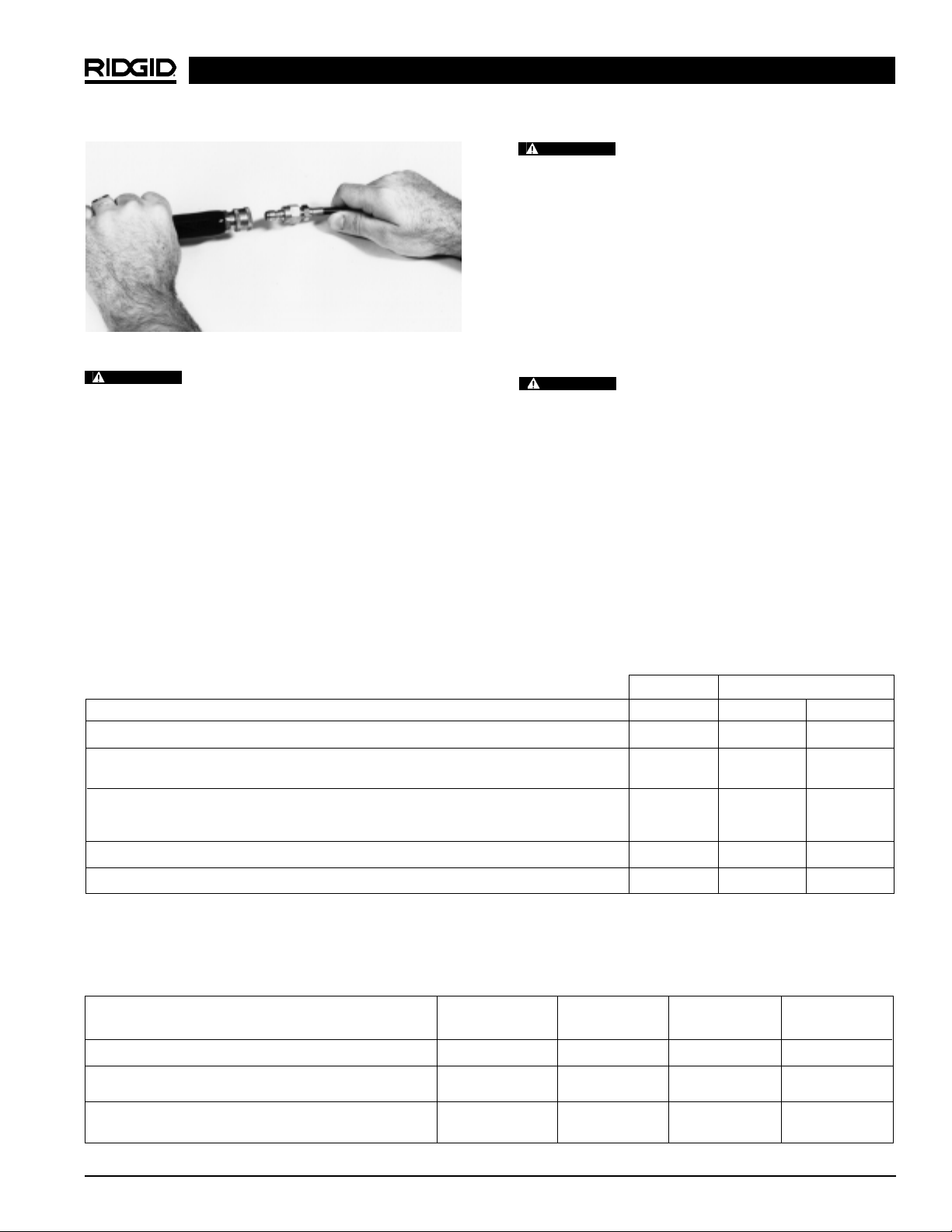

Figure 3 – Connect jetter hose to jetter
Nozzles should not be removed from the
drain while pressurized. Mark the hose at a distance of 24″
(60cm) from nozzle to indicate the location of the nozzle.
11. Insert the jet hose into the line several feet.
12. Open the inlet supply valve and verify that water
flows freely through the nozzle.
13. Plug the Jetter into the electrical outlet making sure to
position the power cord along the clear path selected
earlier. If the power cord does not reach the outlet,
use an extension cord in good condition.
To avoid electrical shock and electrical
fires, never use an extension cord that is damaged or
does not meet the following requirements:

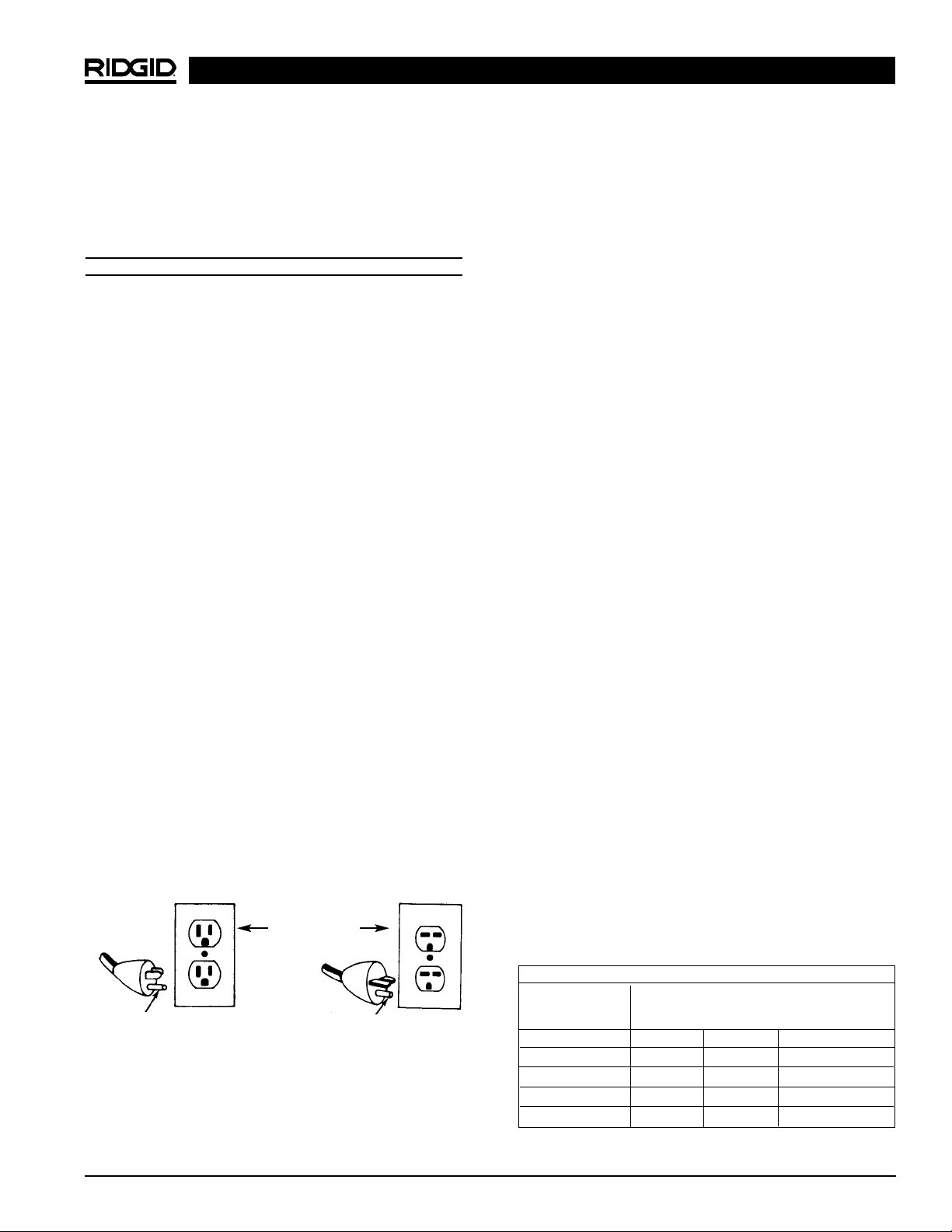

• The cord has a three-prong plug similar to shown in
Electrical Safety section.
• The cord is rated as “W” or “W-A” if being used out-
doors.
• The cord has sufficient wire thickness (12 AWG). If
the wire thickness is too small, the cord may overheat, melting the cord’s insulation or causing nearby
objects to ignite.
To reduce risk of electrical shock, keep all
electrical connections dry and off the ground. Do not
touch plug with wet hands. Test the Ground Fault Circuit
Interrupter (GFCI) provided with the electric cord to insure
it is operating correctly. When test button is pushed in, the
indicator light should go off. Reactivate by pushing the
reset button in. If indicator light goes on, the machine is
ready to use. If the GFCI does not function correctly, do
not use the machine.
Ridge Tool Company 7
KJ-1350 & KJ-1750 Jetter Machines
WARNING
WARNING
Thread Size
Hose Inside Diameter
Features three reverse jet thrusts for maximum propulsion to jet long distances. Use
this nozzle for most applications.
Uses three jet thrusters in reverse plus one jet pointed forward to penetrate solid grease
or sludge blockages. The forward jet blasts a small hole in the blockage for the nozzle to follow. It is also very effective when jetting ice blockages.
Use the drop head to help negotiate difficult bends.
Use spinner nozzle to clean grease and similar blockages.
JETTER NOZZLE SELECTION CHART
JETTER HOSE SELECTION CHART
Nozzle Hose Hose
Applications Pipe Size Size Size ID
Bathroom sinks, urinals,and small lines. 11/4″ – 2″
1
/8″ NPT
1
/
8
″
1
/
8
″
Kitchen sinks, laundry tubs and stacks,
2″ – 3″
1
/8″ NPT
1
/
4
″
3
/
16
″
clean-outs, and vents.
Shower and floor drains, lateral lines, 3″ – 4″
1
/4″ NPT
1
/
2
″
1
/
4
″
and grease traps.
WARNING
Page 10
Operating Instructions
WARNING
Always wear eye protection to protect eyes from
dirt and other foreign objects. Use rubber gloves
and rubber boots.
Do not spray flammable liquids or toxic chemicals.
Water spray should not be pointed at any human.
Do not hold nozzle when pressurized.
Start-Up and Pressure Adjustment
NOTE! Both the KJ-1350 and KJ-1750 Jetters have
pulse actuators (Figure 5). The KJ-1350-2 and
KJ-1750 have an additional pulse valve (Figure
7). Both the pulse actuator and pulse dampener
valve must be in the OFF position prior to turning
the jetter switch ON. To obtain maximum pressure, both pulse controls must be OFF.
1. Turn the unloader valve counter-clockwise to insure
the pressure is backed down. Turn jetter switch ON
and adjust the unloading valve so that the pressure
gauge shows a maximum of 1350 PSI (green zone)
on the KJ-1350 and KJ-1350-2. At this pressure, the
KJ-1350 Jetters draw approximately 14 amps when
supplied with 115 volt A/C current.
2. On the KJ-1750, adjust the unloading valve so that
the pressure gauge shows 1750 PSI (green zone). At
this pressure, the KJ-1750 draws approximately 17
amps when supplied with 115 volt A/C current.
(Figure 4)
NOTE! Operating pressure is increased by rotating the
unloading valve clock-wise +. If electrical circuit
is not dedicated to Jetter, it may be necessary to
reduce pressure (amp draw) to prevent tripping the circuit breaker or blowing a fuse.

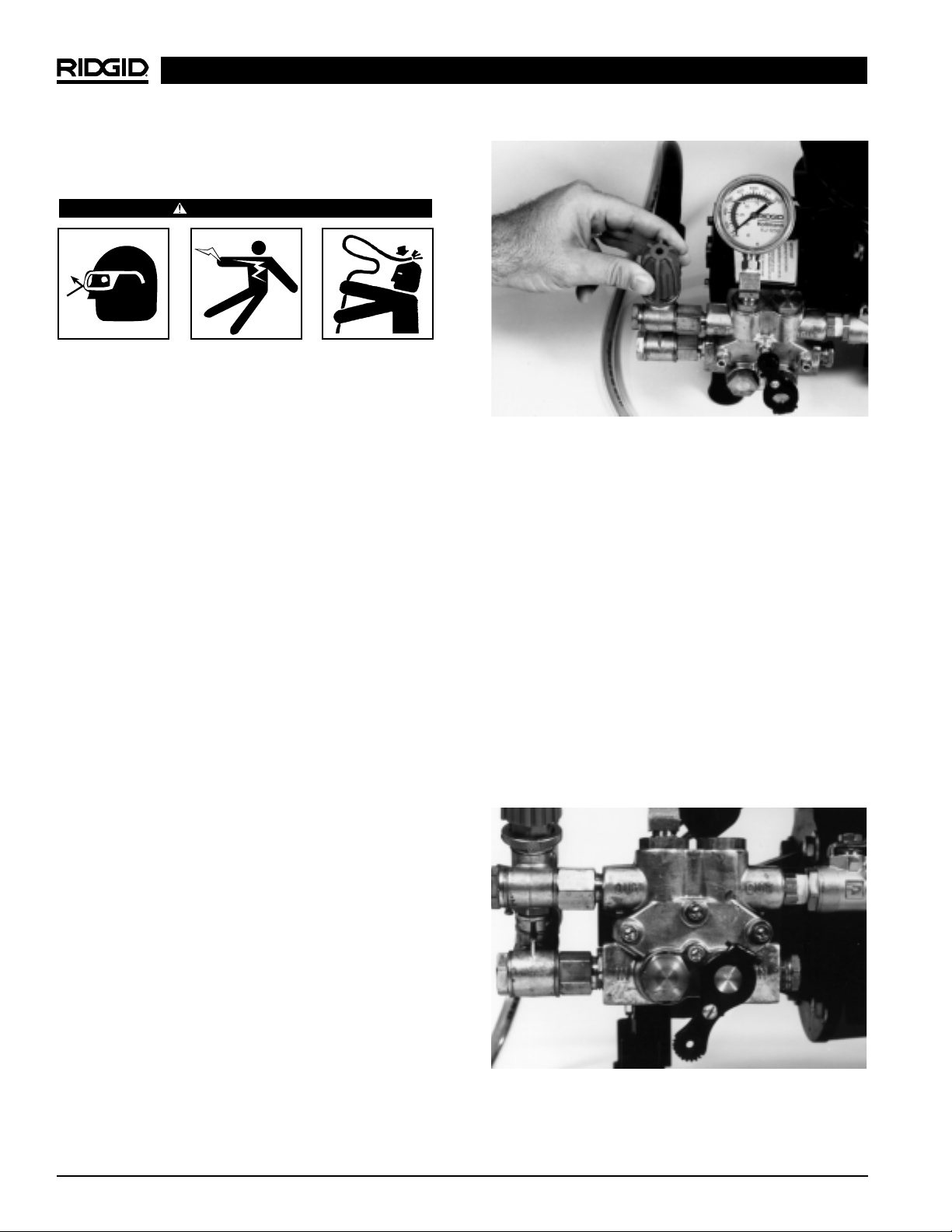

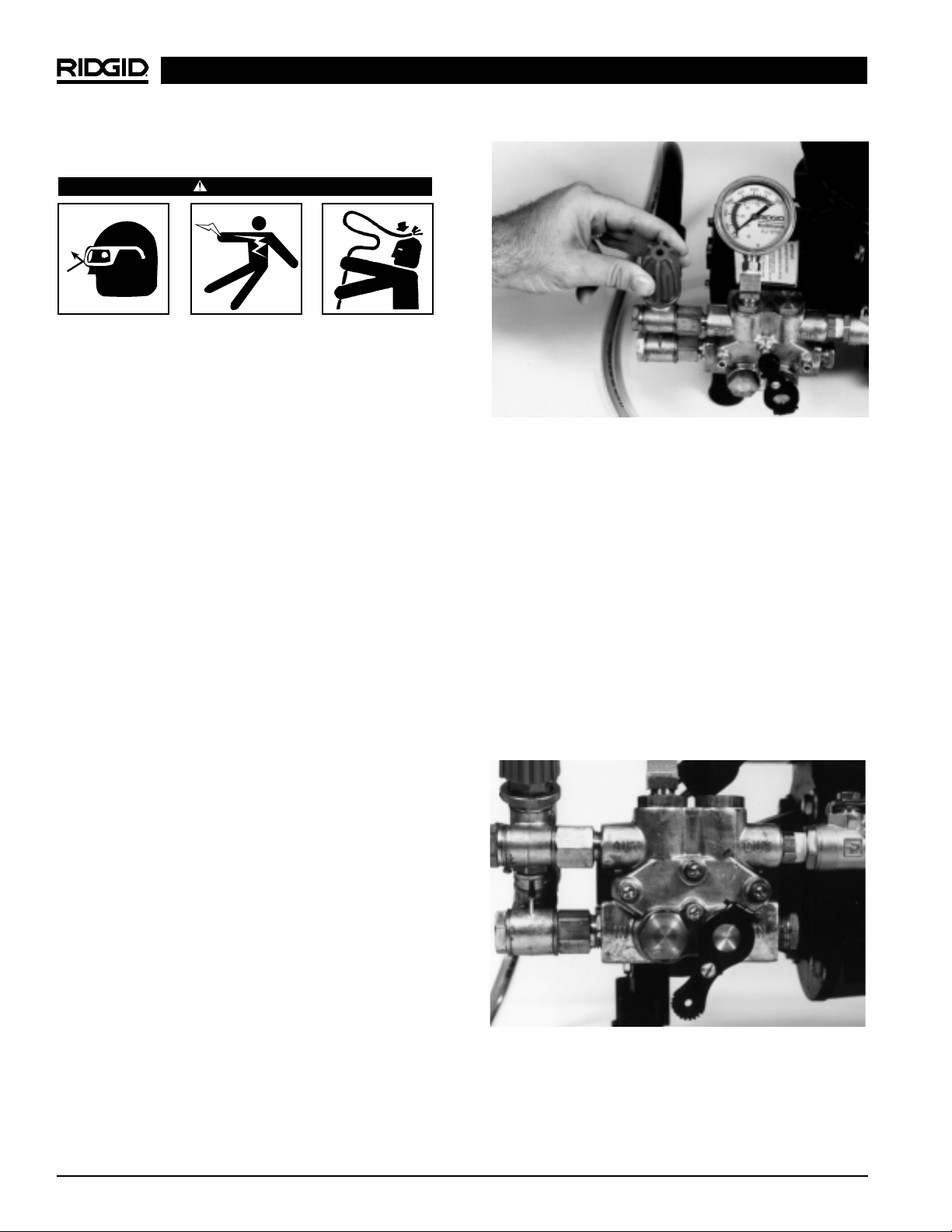

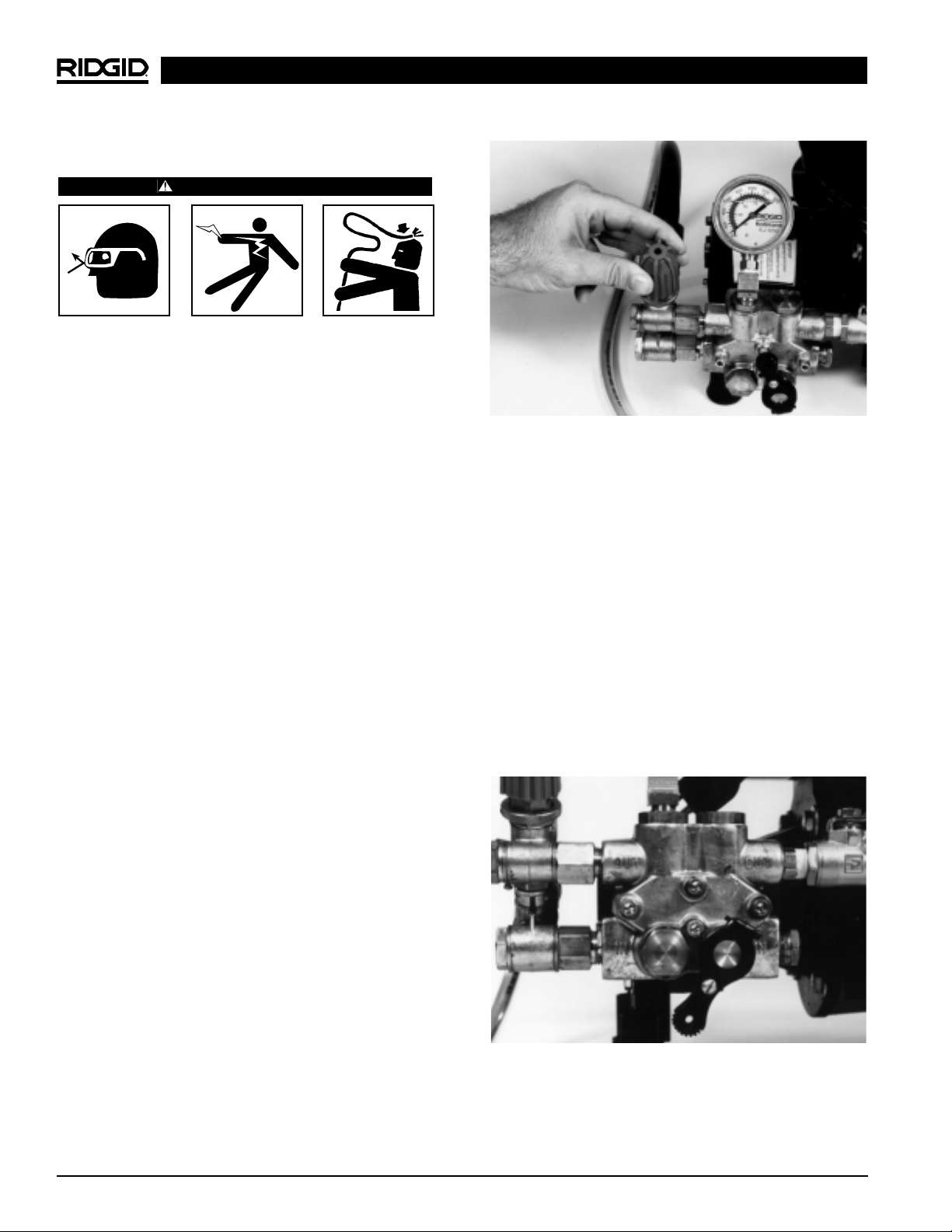

Figure 4 – Adjust the unloading valve
3. If the jetter will not generate pressure:
• Make sure the water faucet is completely OPEN and
the inlet supply valve is OPEN.
• Check the filter screen at the inlet port to the jetter.
Make certain it is clear of debris.
• Cycle the pulse actuator on the KJ-1350 and KJ-1750
ON and OFF several times while the jetter is running
to clear any trapped air in the system.
• Cycle the pulse dampener valve on the KJ-1350-2
and KJ-1750 ON and OFF several times to clear
trapped air.
• Rotate unloader valve clockwise to make sure it increases pressure.
Figure 5 – Pulse Actuator ON
Ridge Tool Company8
KJ-1350 & KJ-1750 Jetter Machines
Page 11

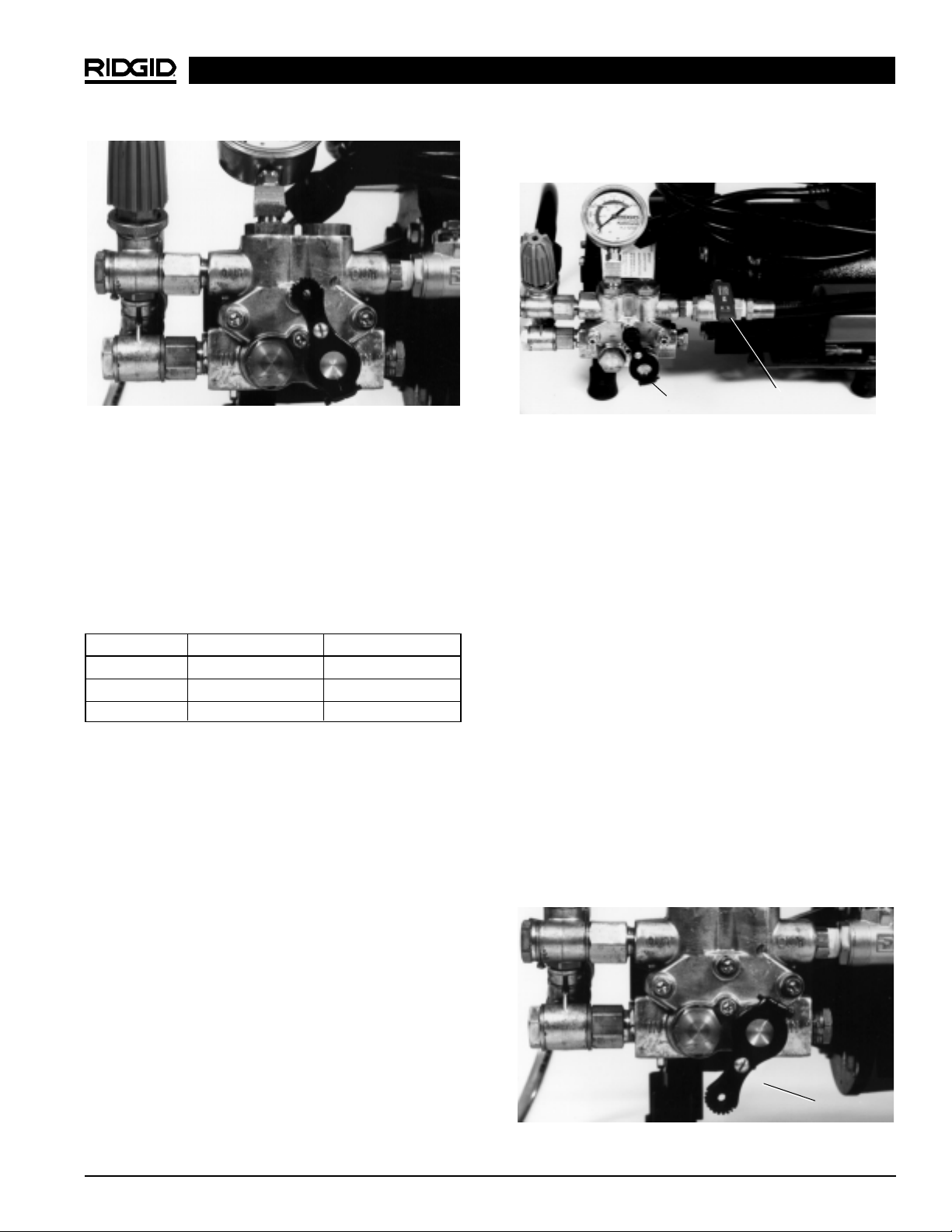

Figure 6 – Pulse Actuator OFF
Pulse Control Valves
The KJ-1350 and KJ-1750 Jetters have a pulse actuator
on the pump. Rotating the lever clockwise will engage the
pulse. The KJ-1350-2 and KJ-1750 Jetters have two levels of pulsation with the addition of a pulse valve. There
are now three different pulses:
For optimum jetter performance, you must understand
the proper use of the pulse actuator and pulse valve.
Normal Jetting
Turn pulse actuator (#1) to the OFF position. Turn the
pulse valve (#2) on the KJ-1350-2 and KJ-1750 to the
OFF position. This results in maximum pressure but
no pulse action.
1. When the jetter nozzle encounters a bend, its advance will usually slow or stop. The jetter hose has a
slight bend or set to it. The reverse thrust of the nozzle will advance the jetter hose but it is also necessary
to manually feed and rotate the jetter hose to work the
set around the bends.
2. If the hose won’t advance, pull back on the hose
slightly and rotate the hose a quarter to a half turn.
Then advance the hose forward.
3. If the jetter hose is not advancing, it may be necessary to induce some pulse action.
Figure 7 – Negotiating Bends and Traps
Using the Pulse Mode to Negotiate
Bends and Traps
In some cases, simply rotating the hose will not be
enough to negotiate a bend or trap. In these instances,
turn the pulse actuator (#1) to the OFF position and
valve (#2) for KJ-1350-2 and KJ-1750 to the ON position
(Figure 7). In the pulse mode, the pump induces large pulsation and jetter hose vibration. Rotating the hose while
operating in the pulse mode will normally overcome stubborn bends and traps.
Negotiating Difficult Bends w/ KJ-1350-2 and
KJ-1750
By turning the pulse actuator (#1) and the pulse valve
(#2) to the ON position on the KJ-1350-2 and the KJ1750 will achieve a higher amplitude of pulse. This will
allow the jetter hose and nozzle to vibrate and negotiate
difficult bends. (Figure 8)
Figure 8 – Negotiating Difficult Bends
NOTE! In the pulse mode, the jetter’s pressure gauge
will read approximately 400 - 600 PSI.
Ridge Tool Company 9
KJ-1350 & KJ-1750 Jetter Machines
Actuator (#1) Valve (#2)
Normal OFF All OFF KJ-1350-2
Bends & Traps OFF ON KJ-1750
Difficult Bends ON ON
#1 Actuator OFF
#2 Valve ON
#1 Actuator ON
Page 12
NOTE! If at any time during the jetting process the pres-
sure oscillates up and down between 100 and
1000 PSI, stop the jetter: Turn the Jetter and
water supply OFF, remove the jetter nozzle and
check the nozzle orifices (They are probably
blocked). Clean them with the nozzle cleaning
tool by pushing the proper size wire completely
through each thruster orifice.
If the problem persists, remove the nozzle and
insert the hose into the drain. Check the inlet filter screen at the inlet port and make sure it is
clean. Restart to flush the system of any trapped
air or debris that could be hampering the unit’s
operation.
Once through the bend or trap, return the pulse control
actuator lever and valve to the OFF position. Continue
the jetter head’s advance.
Encountering Blockages
Normally, the jetter nozzle will pass right through grease
or soft blockages. More stubborn blockages may require
manual manipulation of the hose combined with the pulse
action of the pump.
Once through the obstruction, pass the jetter nozzle
back and forth several times through that section of
the drain to ensure it is thoroughly cleared, then advance
the nozzle several feet further down the line before retrieving the hose.
“Jet-Cleaning” or “Jetting” the Line
The Jetter’s cleaning action occurs by the nozzle orifices
directing high pressure water at the walls of the drain
line. This same pressure produces the thrust that pushes
the nozzle down the line. This cleaning action helps to restore the drain to the full inside line diameter. The slower
the jetter hose is retrieved, the better the results.
Before the jetter hose is retrieved back out of the drain,
turn the pulse dampener valve (#2) to the OFF position.
This will maximize the pressure and flow at the nozzle.
Slowly retrieve the jetter hose and clean the inside
walls of the drain.
Never permit end of hose to rotate out of
the pipe being cleaned. Hose can whip and nozzle spray
can penetrate skin causing serious injury.
Pressure Wash Package
Both the KJ-1350 and KJ-1750 can operate as pressure
washers to spray wash service vehicles, tools, drain
cleaning equipment and cables. The wash wand mounted
to the 1/4″ x 35′ hose is attached to the jetter outlet port.
Detergent can be dispensed for more effective cleaning by
using the injector manifold. Attach the supply hose to
the manifold and submerse the other end into a liquid solution.
Washer Operation
Water spray should not be pointed at any
human.
To utilize the pressure wash feature make sure both
pulse valves are in the OFF position. Adjust system pressure with the wash wand activated. The wash wand will fit
the 1/4″ ID x 35′ hose provided or any 1/4″ ID jetter hose.
The injector introduces a detergent into the water flow for
more effective cleaning. To use the injector:
1. Attach the injector to the outlet port by removing the
connection hose and quick coupling on the Jetter.
Use thread sealant to prevent any leaks. Make sure
arrow on manifold is going in the right direction (away
from Jetter).
2. Re-attach connection hose and attach wash wand
hose to quick coupling.
3. Place one end of a siphon hose into the detergent’s
container and other end on injector manifold.
4. The wash wand has two adjustments on the nozzle.
By rotating the nozzle the wash pattern can be wide or
narrow. The nozzle can be pushed forward for low
pressure. Detergents are only dispensed when wash
wand nozzle is in the low pressure setting.
5. After the application, pull the nozzle back to achieve
full pressure.
Do not spray flammable liquids or toxic
materials.
Ridge Tool Company10
KJ-1350 & KJ-1750 Jetter Machines
WARNING
WARNING
WARNING
Page 13
Accessories
Only the following RIDGID products have
been designed to function with the Water Jetting Machine.
Other accessories suitable for use with other tools may become hazardous when used on the machines. To prevent
serious injury, use only the recommended accessories.
H-5 Mini Hose Reel
The hose reel and 100′ of 1/4″ jetter hose that is included
with the H-10 cart is available as an accessory (H-5).
The reel has a total capacity of 150′. The hose reel, along
with a foot valve, can be used for remote jetting through
roof vents.
Maintenance Instructions
WARNING
Make sure machine is unplugged from power
source before performing maintenance or making any adjustment.
Inlet Filter Screen
Before each use:
• Check inlet filter screen for debris that can restrict
water flow into the pump resulting in poor performance. If filter screen is dirty or clogged, remove,
clean, and replace.
Jetter Nozzle Orifice
Before each use:
• Check the jetter nozzle orifices for debris. If an orifice
is blocked, use nozzle cleaning tool to clear and remove debris.
Jetter Flushing
After use:
• Run clear water through the jetter and hose(s) in
order to flush out debris or detergent. Make sure nozzle is removed from hose for maximum water flow.
Flushing should always be done after using the injector in order to flush out detergents.
Winterizing
Freezing temperatures can cause serious
damage to the pump. If such cold conditions are to be
encountered in storage, charge the jetter with RV (nonethylene glycol) Anti-Freeze.
The winterizing kit (H-25) includes RV Anti-Freeze and
a delivery hose with quick coupling that attaches to the
inlet valve.
EPA mandates that no substances con-
taining ethylene glycol can be used in a drainage system.
Ridge Tool Company 11
KJ-1350 & KJ-1750 Jetter Machines
WARNING
Jetter Nozzles and Hoses
Catalog Model
No. No. Description
64697 H-10 H-10 Cart with Hose Reel
62592 H-10 WH H-10 Cart with Hose Reel and 100′ x
1
/4″ Trap Hose
62882 H-5 Mini Hose Reel (fits H-10 cart) 150′ x
1
/4″ Capacity
64737 H-30 H-30 Cart with Hose Reel
62877 H-30 WH H-30 Cart with Hose Reel and 110′ x
1
/2″ Jet Hose
62887 HP-EL Pressure Wash Package, Electric Jetters
64702 HW-EL Wash Wand, Electric Jetters
51572 H-1235
1
/2″ x 35′ Wash Hose
62897 H-10A KJ-1750 Adapter to Fit H-10 Cart
62892 H-30A KJ-1350 Adapter to Fit H-30 Cart
48367 H-25 Winterizing Kit
47542 H-21 Nozzle Cleaning Tool
67187 H-32 Jet Vac
Jetter Accessories
1
/8″ NPT fits 1/4″ Trap Hose
1
/4″ NPT fits 1/2″ and 3/8″ Jet Hose
WARNING
CAUTION
Catalog Model Hose Hose
No. No. Description I.D. O.D.
64707 H-21 KJ-1350 Propulsion Nozzle
1
/8″ NPT
64712 H-22 KJ-1350 Penetrating Nozzle Fits
1
/8″ & ––
64717 H-24 KJ-1350 Drop Head Nozzle
1
/4″ Hose
82832 H-25 KJ-1350 Spin Nozzle
1
/8″ NPT
64722 H-31 KJ-1350 Propulsion Nozzle
1
/4″ NPT ––
64727 H-32 KJ-1350 Penetrating Nozzle Fits
1
/2″ Hose
64742 H-41 KJ-1750 Propulsion Nozzle
1
/8″ NPT
64747 H-42 KJ-1750 Penetrating Nozzle Fits
1
/8″ & ––
64752 H-44 KJ-1750 Drop Head Nozzle
1
/4″ Hose
82837 H-45 KJ-1750 Spin Nozzle
1
/8″ NPT
64757 H-51 KJ-1750 Propulsion Nozzle
1
/4″ NPT ––
64762 H-52 KJ-1750 Penetrating Nozzle Fits
1
/2″ Hose
52957 H-1825
1
/8″ x 25′ Sink Trap Hose
1
/
8
″
3
/
16
″
53037 H-1850
1
/8″ x 50′ Sink Trap Hose
1
/
8
″
3
/
16
″
45792 H-1425
1
/4″ x 25′
3
/
16
″
1
/
4
″
47597 H-1435
1
/4″ x 35′
3
/
16
″
1
/
4
″
47602 H-1450
1
/4″ x 50′
1
/4″ Trap Hose3/
16
″
1
/
4
″
49272 H-1475
1
/4″ x 75′
3
/
16
″
1
/
4
″
49277 H-1400
1
/4″ x 100′
3
/
16
″
1
/
4
″
64732 H-1415
1
/4″ x 150′
3
/
16
″
1
/
4
″
50002 HL-1 Flexible Leader,
1
/4″ x 12″
1
/
8
″
3
/
16
″
50007 HL-2 Flexible Leader,
1
/2″ x 18″
1
/
8
″
3
/
16
″
47607 H-1250
1
/2″ x 50′
1
/
4
″
1
/
2
″
47612 H-1275
1
/2″ x 75′
1
/
4
″
1
/
2
″
47617 H-1200
1
/2″ x 100′
1
/
4
″
1
/
2
″
51587 H-1211
1
/2″ x 110′
1
/2″ Jet Hose1/
4
″
1
/
2
″
49487 H-1215
1
/2″ x 150′
1
/
4
″
1
/
2
″
51597 H-1220
1
/2″ x 200′
1
/
4
″
1
/
2
″
Page 14
KJ-1350 & KJ-1750 Jetter Machines
Machine should be taken to a RIDGID Independent
Authorized Service Center or returned to the factory. All repairs made by Ridge service facilities are warranted
against defects in material and workmanship.
When servicing this machine, only identical replacement parts should be used. Failure to follow
these instructions may create a risk of serious injury.
If you have any questions regarding the service or repair
of this machine, call or write to:
Ridge Tool Company
Technical Service Department
400 Clark Street
Elyria, Ohio 44035-6001
Tel: (800) 519-3456
E-mail: [email protected]
For name and address of your nearest Independent
Authorized Service Center, contact the Ridge Tool Company at (800) 519-3456 or http://www.ridgid.com
Ridge Tool Company12
PROBLEM CAUSE CORRECTION
Jetter runs but produces
little or no pressure.
Jetter will not adjust to
full operating pressure at
start-up.
Jetter pressure gauge
oscillates from 100 to
1000 PSI.
Troubleshooting
Inadequate water supply.
Air is trapped in system.
Jetter nozzle thrusters are blocked.
Jetter nozzle thrusters are blocked.
Debris or air trapped in system.
Make certain water supply faucet is ON.
Make certain jetter's water supply inlet valve is ON.
Make certain water supply hose is clear and not
kinked or collapsed.
Remove nozzle from jet hose and run jetter to
flush air/debris from system.
Remove nozzle and clean thruster orifices with
nozzle cleaning tool.
Remove nozzle. Use nozzle cleaning tool to clear
nozzle orifices: select proper wire size and push
completely through each thruster orifice to remove
debris.
Remove nozzle and insert jet hose in drain line.
Run jetter to flush trapped air or debris.
Machine Storage
Motor-driven equipment must be kept indoors or well covered in rainy weather. Store the machine
in a locked area that is out of reach of children and people unfamiliar with drain cleaners. This machine can
cause serious injury in the hands of untrained users.
Service and Repair
WARNING
The “Maintenance Instructions” will take care of most of
the service needs of this machine. Any problems not addressed by this section should only be handled by an authorized RIDGID service technician.
WARNING
WARNING
Page 15
Ridge Tool Company 13
KJ-1350 & KJ-1750 Jetter Machines
KJ-1750 — 120V
Wiring Diagrams
KJ-1350 —120V
T4, T8
PI
White
Black
Toggle Switch
Hook Up
Bottom View
Toggle
Switch
L
Black
White
Green
N
PE
12 GA
120V/60Hz
Motor
MAIN
AUX
T4
T8
TI
T5
PI
Rotary Switch
L
Black
White
Green
N
PE
12 GA
120V/60Hz
IEC STANDARD
IEC STANDARD
Motor
MAIN
AUX
T4
T8
TI
T5
PI
ON OFF
Page 16
Ridge Tool Company14
KJ-1350 & KJ-1750 Jetter Machines
KJ-1750-Export — 230V
N
Blue
Brown
Green/Yellow
L
PE
12 GA
230V/50Hz
IEC STANDARD
Rotary Switch
Motor
MAIN
AUX
T4
T8
TI
T5
PI
ON OFF
Page 17
Dégorgeoirs à jet d’eau
KJ-1350 et KJ-1750
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
Inscrivez ci-dessous le numéro de série de la plaque signalétique l’appareil pour future référence.
N° de
série :
Page 18
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
Ridge Tool Company16
Table des Matières
Fiche d’enregistrement des numéros de modèle et de série de la machine.........................................................15
Consignes générales de sécurité
Sécurité du chantier..................................................................................................................................................17
Sécurité électrique....................................................................................................................................................17
Sécurité personnelle.................................................................................................................................................18
Utilisation et entretien de la machine........................................................................................................................18
Réparations...............................................................................................................................................................18
Consignes de sécurité particulières
Sécurité du dégorgeoir..............................................................................................................................................19
Description, spécifications et équipements de base
Description................................................................................................................................................................19
Spécifications............................................................................................................................................................19
Equipements de base...............................................................................................................................................20
Buses et flexibles......................................................................................................................................................20
Accessoires...............................................................................................................................................................20
Assemblage de la machine
Fonctionnement de la pompe ...................................................................................................................................20
Chariots de transport ................................................................................................................................................21
Inspection de la machine............................................................................................................................................21
Préparation de la machine et du chantier
Tableau de sélection des buses ...............................................................................................................................23
Tableau de sélection des flexibles............................................................................................................................23
Mode d’emploi
Démarrage du moteur et réglage de la pression ......................................................................................................24
Régulateurs de pulsation..........................................................................................................................................25
Curage normal..........................................................................................................................................................25
Utilisation du pulsateur pour négocier les coudes et les siphons .............................................................................25
Négociation des coudes serrés...............................................................................................................................25
Elimination des blocages..........................................................................................................................................26
“Nettoyage” ou “curage” sous pression des canalisations........................................................................................26
Ensemble nettoyeur haute pression .........................................................................................................................26
Utilisation du nettoyeur haute pression.....................................................................................................................26
Accessoires
Buses et flexibles haute pression .............................................................................................................................27
Accessoires pour dégorgeoir....................................................................................................................................27
Mini-enrouleur H-5....................................................................................................................................................27
Consignes d’Entretien
Tamis de filtration d’eau............................................................................................................................................27
Orifice de buse..........................................................................................................................................................27
Purge de l’appareil....................................................................................................................................................27
Hivérisation...............................................................................................................................................................27
Stockage de la machine..............................................................................................................................................27
Service après-vente et réparations............................................................................................................................28
Dépannage...................................................................................................................................................................28
Schémas électriques...................................................................................................................................................29
Garantie à vie...........................................................................................................................................Page de garde
Page 19
Ridge Tool Company 17
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
Consignes générales de sécurité
MISE EN GARDE ! Familiarisez-vous avec l’ensemble des
instructions. Le respect des consignes
suivantes vous permettra d’éviter les
risques de choc électrique, d’incendie
et/ou de lésions corporelles graves.
CONSERVEZ CES INSTRUCTIONS !
Sécurité du chantier
• Gardez le chantier propre et bien éclairé. Les établis encombrés et les locaux mal éclairés sont une invitation aux accidents.
RISQUE D’INCENDIE !
• N’utilisez pas d’appareils électriques de ce type
dans un milieu explosif tel qu’en présence de liquides, de gaz ou de poussières inflammables. Ce
type d’appareil produit des étincelles qui pourraient
causer la poussière ou les vapeurs de s’enflammer.
• Gardez les tiers, les enfants et les visiteurs à l’écart
lorsque vous utilisez un appareil électrique. Les dis-
tractions peuvent vous faire perdre le contrôle de l’appareil.
Sécurité électrique

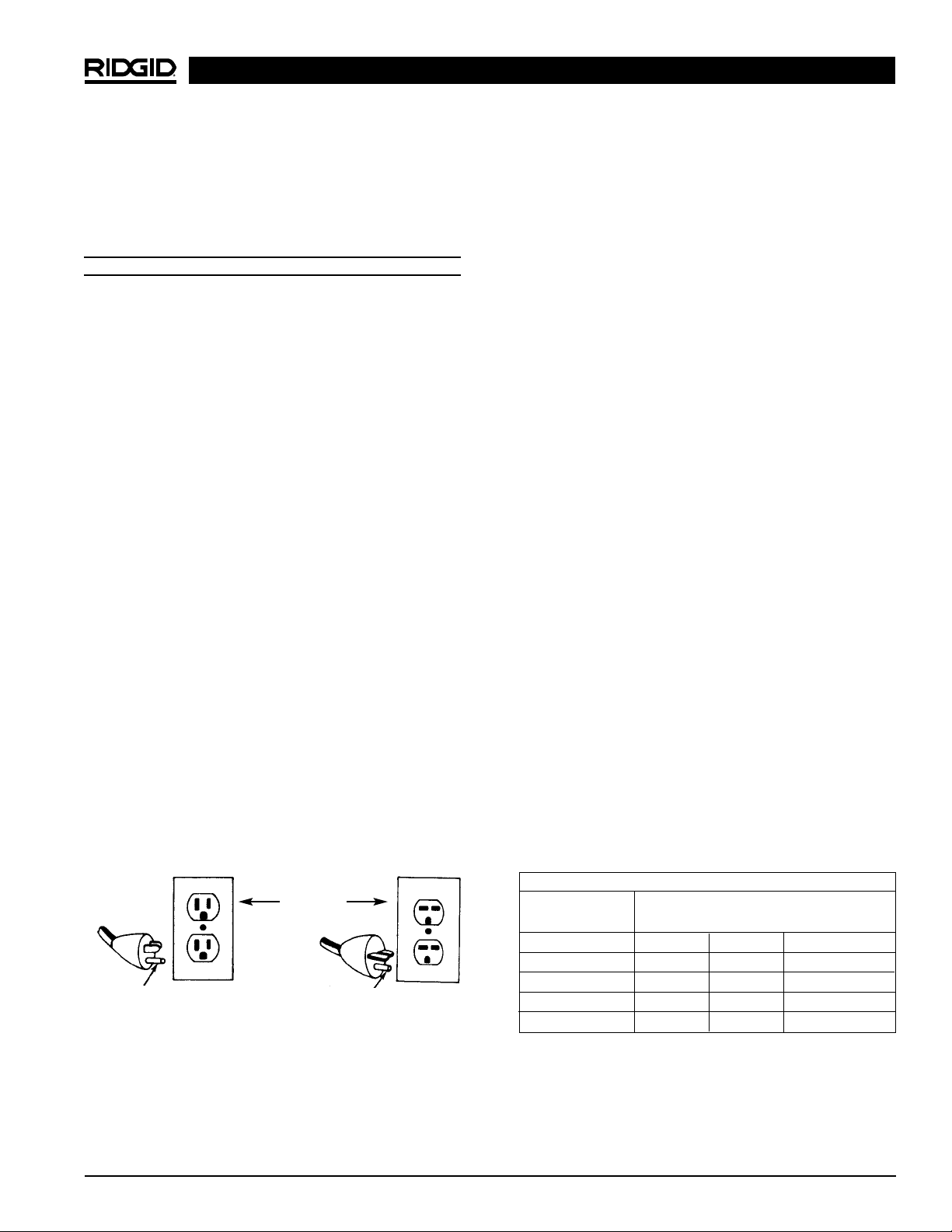

MISE À LA TERRE :
• Les appareils électriques avec terre doivent être
branchés sur une prise avec terre appropriée et installée selon les normes en vigueur. Ne jamais
tenter d’enlever la barrette de terre ou de modifier
la fiche de manière quelconque. Ne pas utiliser
d’adaptateurs de prise. En cas de doute concernant
la bonne mise à la terre d’une prise électrique,
consultez un électricien qualifié. En cas de panne ou
d’anomalie électrique, la mise à la terre assure un
passage de faible résistance qui éloigne le courant
électrique de l’utilisateur.
• Evitez tout contact avec des surfaces reliées à la
terre telles que tuyauteries, radiateurs, cuisinières
ou réfrigérateurs. Les risques de choc électrique
augmentent lorsque votre corps est en contact avec
une masse.
DISJONCTEURS DIFFERENTIELS (GFCI) :
• Le dégorgeoir à jet d’eau est équipé d’un disjonc-
teur différentiel (GFCI) incorporé à son cordon
d’alimentation. Ce disjoncteur différentiel offre une
protection supplémentaire contre les risques de choc
électrique.
• Avant d’utiliser l’appareil, testez le disjoncteur
différentiel (GFCI) incorporé à son cordon d’alimentation afin d’assurer qu’il fonctionne correctement. Un disjoncteur différentiel endommagé
augmenterait les risques de choc électrique.
• Ne maltraitez pas le cordon d’alimentation ou son
disjoncteur différentiel. Protégez-les contre les
sources de chaleur, l’huile et les objets tranchants.
Les cordons endommagés augmentent les risques
de choc électrique.
RALLONGES ELECTRIQUES :
• Lorsque vous utilisez l’appareil à l’extérieur,
utilisez exclusivement une rallonge électrique portant la désignation “W-A” ou “W”. Ce type de ral-
longe est prévu pour être utilisé à l’extérieur et réduit
les risques de choc électrique.
• N’utilisez que des rallonges électriques à trois
fils, équipées de fiches et de prises avec terre
compatibles avec la fiche de l’appareil. L’utilisation
d’autres types de rallonge électrique n’assurerait pas
la mise à la terre de l’appareil et augmenterait les
risques de choc électrique.
• Il n’est conseillé d’utiliser une rallonge électrique
que lorsque celle-ci est branchée dans un réceptacle protégé par un disjoncteur différentiel (GFCI).
Le disjoncteur différentiel de la machine ne protège pas
contre les chocs électriques provenant des rallonges
électriques.
• Utilisez la section de rallonge appropriée (voir
tableau). Une section de conducteurs insuffisante
provoquerait une perte de tension excessive, un
manque de puissance et la surchauffe de l’appareil.
• Ne maltraitez pas les rallonges électriques.
Protégez-les contre les sources de chaleur, l’huile
et les objets tranchants. Ne jamais tirer sèchement
sur un cordon électrique quelconque pour le dé-
brancher. Les cordons électriques endommagés augmentent les risques de choc électrique.
Section minimale des fils conducteurs des rallonges
Ampères indiqués
sur la plaque Longueur totale (en pieds)
signalétique
0 à 25 26 à 50 51 à 100
0 à 6 18 AWG 16 AWG 16 AWG
6 à 10 18 AWG 16 AWG 14 AWG
10 à 12 16 AWG 16 AWG 14 AWG
12 à 16 14 AWG 12 AWG
Déconseillé
Barrette de terre
Cache-prise
avec terre
Barrette de terre
Page 20
Ridge Tool Company18
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
• Gardes toutes connexions électriques au sec et
surélevées. Ne touchez pas les connexions ou
l’appareil avec les mains mouillées. Cela réduira les
risques de choc électrique.
• Débranchez systématiquement la rallonge élec-
trique du réceptacle avant de débrancher l’appareil de la rallonge. Cela réduira les risques de
choc électrique.
Sécurité personnelle
• Soyez attentif, faites attention à ce que vous faites
et faites preuve de bon sens lorsque vous utilisez
un appareil électrique. N’utilisez pas ce type d’appareil lorsque vous êtes fatigués ou lorsque vous
prenez des médicaments, de l’alcool ou des produits pharmaceutiques. Un instant d’inattention peut
entraîner de graves blessures lorsque l’on utilise un ap-
pareil électrique.
• Habillez-vous de manière appropriée. Ne portez
pas de vêtements amples ni de bijoux. Attachez les
cheveux longs. Gardez vos cheveux, vos vêtements et vos gants à l’écart des mécanismes. Les
vêtements amples, les bijoux et les cheveux longs
peuvent s’entraver dans le mécanisme.
• Evitez les démarrages accidentels. Assurez-vous
que l’interrupteur est à la position OFF (arrêt)
avant de brancher la machine. Porter un appareil
électrique avec votre doigt sur l’interrupteur (ou le
brancher avec son interrupteur en position de marche)
est une invitation aux accidents.
• Enlevez les clés et autres dispositifs de réglage
avant de mettre l’appareil en marche. Une clé lais-
sée sur une partie rotative de l’appareil risque de
provoquer des blessures graves.
• Ne vous mettez pas en porte-à-faux. Gardez une
bonne assise et un bon équilibre à tous moments.
Une bonne assise et un bon équilibre vous assurent de
mieux contrôler l’appareil en cas d’imprévu.
• Utilisez les dispositifs de sécurité appropriés.
Portez des lunettes de sécurité systématiquement. Un masque à poussière, des chaussures de
sécurité, le casque et/ou une protection auditive
doivent être portés selon les conditions d’utilisation.
Utilisation et entretien de l’appareil
• Ne forcez pas l’appareil. Utilisez l’appareil prévu
pour l’application en question. L’outil approprié as-
surera un meilleur travail et une meilleure sécurité
s’il est utilisé au régime prévu.
• N’utilisez pas d’appareil électrique dont l’inter-
rupteur ne permet pas d’assurer sa mise en marche ou son arrêt. Tout appareil qui ne peut pas être
contrôlé par son interrupteur est dangereux et doit
être réparé.
• Débranchez l’appareil avant tout réglage, change-
ment d’accessoires ou stockage. De telles mesures
préventives réduisent les risques de démarrage accidentel de l’appareil.
• Rangez les appareils inutilisés hors de la portée
des enfants et des novices. Ces appareils peuvent
être dangereux dans les mains d’un novice.
• Entretenez vos outils consciencieusement. Assur-
ez-vous du bon fonctionnement des robinets, des
flexibles et des buses. Les outils bien entretenus sont
moins susceptibles de défaillir et de provoquer des
blessures corporelles.
• Assurez-vous qu’il n’y a pas de mauvais alignement ou de grippage des pièces rotatives ou
d’autres conditions qui pourraient entraver le bon
fonctionnement de l’appareil. Le cas échéant, il
sera nécessaire de faire réparer l’appareil avant
de vous en servir. De nombreux accidents sont le ré-
sultat d’un appareil mal entretenu.
• Utilisez exclusivement les accessoires recom-
mandés par le fabricant pour votre type d’appareil.
Les accessoires prévus pour un certain type d’ap-
pareil peuvent être dangereux lorsqu’ils sont utilisés sur
un autre type d’appareil.
• Examinez l’appareil et les rallonges électriques
régulièrement et remplacez tout élément endommagé. Les cordons électriques endommagés aug-
mentent les risques de choc électrique.
• Gardez les poignées de la machine propres, sèch-
es et dépourvues d’huile ou de graisse. Cela vous
permettra de mieux contrôler l’appareil.
• S’il devient nécessaire de remplacer le cordon
d’alimentation de l’appareil, utilisez exclusivement des pièces de rechange identiques à celles
d’origine, disjoncteur différentiel compris. La pro-
tection offerte par le disjoncteur différentiel doit être
maintenue afin de limiter les risques de choc électrique.
Service après-vente
• Toutes réparations de l’appareil doivent être confiées à un réparateur qualifié. La réparation ou l’en-
tretien de l’appareil par du personnel non qualifié
risquerait de provoquer des accidents.
• Lors de la réparation de l’appareil, utilisez exclu-
Page 21
Ridge Tool Company 19
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
sivement des pièces de rechange identiques à
celles d’origine. Suivez les instructions de la section “Entretien” du mode d’emploi. L’utilisation de
pièces de rechange non homologuées et le non-respect des consignes d’entretien peut créer un risque
de choc électrique ou de blessure corporelle.
Consignes de
Sécurité Particulières
MISE EN GARDE !
Lisez soigneusement ce mode d’emploi avant
d’utiliser le dégorgeoir à jet d’eau KJ-1350 ou KJ-
1750. Le non-respect de son contenu augmenterait
les risques d’incendie et/ou de graves lésions corporelles.
Veuillez adresser toutes questions éventuelles aux services techniques de la Ridge Tool Company en composant le (800) 519-3456.
Sécurité du dégorgeoir à jet d’eau
• N’utilisez pas cet appareil à une pression su-
périeure à sa pression nominale ou avec de l’eau
dont la température d’arrivée est supérieure à
140° F. L’appareil sera plus efficace et moins dan-
gereux lorsqu’il est utilisé à la pression et température
d’eau prévues.
• Ne laissez jamais l’extrémité du flexible tourner à
l’extérieur de la canalisation. Le flexible risque de
fouetter, et l’eau sous pression émise par la buse
est capable de pénétrer la peau et provoquer de
graves lésions.
• Porter des gants et des bottes en caoutchouc.
Ces équipements vous isolent contre les chocs électriques éventuels en cas d’anomalie ou de panne
électrique.
• N’orientez pas le jet d’eau en direction d’autrui. Sa
pression élevée peut occasionner de graves blessures.
Si le liquide semble avoir pénétré la peau, appelez im-
médiatement les services d’urgence.
• Faites particulièrement attention lors du curage
d’une canalisation qui a été préalablement traitée
aux produits chimiques. Evitez tout contact direct avec la peau ou les yeux. Certains produits de
nettoyage peuvent provoquer de graves brûlures.
• Ce dégorgeoir est prévu pour le curage des canal-
isations d’évacuation. Respectez les instructions
du mode d’emploi. Toute autre utilisation aug-
menterait les risques d’accident.
• Ne pulvérisez pas de liquides inflammables. La
pulvérisation de liquides inflammables risque de provoquer un incendie ou une explosion.
• Ne pulvérisez pas de produits toxiques tels que les
insecticides ou les désherbants. Ce type de produit
peut être dangereux.
• Ne jamais tenter de laver la machine à l’aide de
son propre jet. La pression élevée de la machine
risque d’endommager ses composants.
Description, Spécifications et
Equipements
Description
Les KJ-1350 et KJ-1750 sont des dégorgeoirs haute
pression portatifs qui utilisent une combinaison de pression et de débit d’eau pour dégager les amas de graisse
et les blocages mous des canalisations d’évacuation de
11/4″ à 4″ de diamètre. Ces dégorgeoirs peuvent être soit
portés à la main, soit montés sur un chariot de transport
à deux roues avec enrouleur.
Le KJ-1350 est équipé d’un moteur électrique de 11/2CV
produisant une pression nominale de 1350 psi à un
débit nominal de 1,4 gpm. Cet appareil est prévu pour
les applications résidentielles et commerciales légères.
Le KJ-1750 est équipé d’un moteur de 2 CV produisant
une pression nominale de 1750 psi à un débit nominal
de 1,4 gpm. Celui-ci est prévu pour les applications
commerciales et industrielles lourdes.
Spécifications
KJ-1350
Capacité de curage ...Recommandé pour les canal-
isations d’évacuation Ø 11/
4
″
à 4 po d’une longueur maximale de 200 pieds.
Moteur .......................11/2CV à 1725 t/min., 14A
Pompe .......................à plongeur duplex
Pression....................1350 psi
Débit ..........................1,4 gpm
Poids
(dégorgeoir seul)......30,5 kg (67 livres)
KJ-1750
Capacité de curage ...Recommandé pour les canal-
isations d’évacuation Ø 11/
4
″
à 4 po d’une longueur maximale de 200 pieds.
Moteur .......................2 CV à 1725 t/min., 17A
Page 22
Ridge Tool Company20
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
Réf.
Catalogue Modèle Description
64697 H-10 Chariot à enrouleur H-10
62592 H-10 WH Chariot à enrouleur H-10 avec flexible à siphons Ø
1
/
4
″
de 100 pieds
62882 H-5 Mini-enrouleur (pour chariot H-10) capacité : Ø
1
/4″ de
100 pieds
64737 H-30 Chariot à enrouleur H-30
62877 H-30 WH Chariot à enrouleur H-30 avec flexible de jet Ø
1
/2″ de
110 pieds
62887 HP-EL Ensemble nettoyeur haute pression pour dégorgeoirs
électriques
64702 HW-EL Baguette de lavage pour dégorgeoirs électriques
51572 H-1235 Flexible de lavage Ø
1
/2″ de 35 pieds
62897 H-10A Adaptateur KJ-1750 pour chariot H-10
62892 H-30A Adaptateur KJ-1350 pour chariot H-30
48367 H-25 Ensemble d’hivérisation
47542 H-21 Outil de nettoyage de buse
67187 H-32 Aspirateur à jet
Assemblage de la machine
MISE EN GARDE !
Il est impératif d’assembler les dégorgeoirs KJ-1350
et KJ-1750 de manière appropriée afin d’éviter les
blessures graves. Respectez les consignes d’assemblage suivantes :
Pompe
Retirez le bouchon obturateur de la pompe et remplacez-le par la jauge à évent. Vérifiez le niveau d’huile
de la pompe (le dégorgeoir est livré avec huile). Si
nécessaire, faites l’appoint avec de l’huile détergente
SAE 30W.
Accessoires
Réf. Ø int. Ø ext.
Catalogue Modèle Description
flexible flexible
64707 H-21 Buse de propulsion KJ-1350 Ø 1/8″ (NPT) pour
64712 H-22 Buse de pénétration KJ-1350 flexible Ø
1
/8″ ––
64717 H-24 Buse orientable KJ-1350 et Ø
1
/4″ NPT
82832 H-25 Buse tournante KJ-1350 Ø
1
/8″ NPT
64722 H-31 Buse de propulsion KJ-1350 Ø
1
/4″ (NPT) pour – –
64727 H-32 Buse de pénétration KJ-1350 flexible Ø
1
/
2
″
64742 H-41 Buse de propulsion KJ-1750 Ø
1
/8″ NPT pour
64747 H-42 Buse de pénétration KJ-1750 flexible Ø
1
/8″ ––
64752 H-44 Buse orientable KJ-1750 et Ø
1
/
4
″
82837 H-45 Buse tournante KJ-1750 Ø
1
/8″ NPT
64757 H-51 Buse de propulsion KJ-1750 Ø
1
/4″ NPT pour – –
64762 H-52 Buse de pénétration KJ-1750 flexible Ø
1
/
2
″
52957 H-1825 Flexible à siphons Ø
1
/8″ de 25 pieds
1
/
8
″
3
/
16
″
53037 H-1850 Flexible à siphons Ø
1
/8″ de 50 pieds
1
/
8
″
3
/
16
″
45792 H-1425 Ø
1
/4″ de 25 pieds
3
/
16
″
1
/
4
″
47597 H-1435 Ø
1
/4″’ de 35 pieds
3
/
16
″
1
/
4
″
47602 H-1450 Ø
1
/4″ de 50 pieds Flexible siphons3/
16
″
1
/
4
″
49272 H-1475 Ø
1
/4″ de 75 pieds Ø 1/
4
″
3
/
16
″
1
/
4
″
49277 H-1400 Ø
1
/4″ de 100 pieds
3
/
16
″
1
/
4
″
64732 H-1415 Ø
1
/4″ de 150 pieds
3
/
16
″
1
/
4
″
50002 HL-1 Guide souple Ø
1
/4″ de 12″
1
/
8
″
3
/
16
″
50007 HL-2 Guide souple Ø
1
/2″ de 18″
1
/
8
″
3
/
16
″
47607 H-1250 Ø
1
/2″ de 50 pieds
1
/
4
″
1
/
2
″
47612 H-1275 Ø
1
/2″ de 75 pieds
1
/
4
″
1
/
2
″
47617 H-1200 Ø
1
/2″ de 100 pieds
1
/
4
″
1
/
2
″
51587 H-1211 Ø
1
/2″ de 110 pieds Flexible de jet 1/
4
″
1
/
2
″
49487 H-1215 Ø
1
/2″ de 150 pieds Ø 1/
2
″
1
/
4
″
1
/
2
″
51597 H-1220 Ø
1
/2″ de 200 pieds
1
/
4
″
1
/
2
″
Réf.
Catalogue Modèle Description
66447 KJ-1750-E Dégorgeoir KJ-1750 à doubles pulsations
– Buses H-41, H-42 et H-44 (
1
/8″ NPT)
– Flexible à siphons Ø
1
/8″ de 50 pieds
– Sac de stockage en nylon
– Tringle de nettoyage de buses
66442 KJ-1750-E SC Ensemble ci-dessus avec chariot H-10, flexible
à siphons Ø
1
/4″ de 100 pieds
Réf.
Catalogue Modèle Description
62587 KJ-1350 Dégorgeoir KJ-1350 à pulsations
– Buses H-21, H-22 et H-24 (
1
/8″ NPT)
– Flexible à siphons Ø
1
/8″ de 25 pieds
– Sac de stockage en nylon
– Tringle de nettoyage de buses
62597 KJ-1350-C L’ensemble ci-dessus avec :
– Chariot de transport H-10
– Flexible à siphons Ø
1
/4″ de 100 pieds
63107 KJ-1350-2 Dégorgeoir KJ-1350 à doubles pulsations
– Buses H-21, H-22 et H-24 (
1
/8″ NPT)
– Flexible à siphons Ø
1
/8″ de 50 pieds
– Sac de stockage en nylon
– Tringle de nettoyage de buses
63112 KJ-1350-2C L’ensemble ci-dessus avec :
– Chariot de transport H-10
– Flexible à siphons Ø
1
/4″ de 100 pieds
62687 KJ-1750 Dégorgeoir KJ-1750 à doubles pulsations
– Buses H-41, H-42 et H-44 (
1
/8″ NPT)
– Buses H-51 et H-52 (
1
/4″ NPT)
– Flexible à siphons Ø
1
/8″ de 50 pieds
– Sac de stockage en nylon
– Tringle de nettoyage de buses
62697 KJ-1750-C L’ensemble ci-dessus avec :
– Chariot e transport H-30
– Flexible de jet Ø
1
/2″ de 110 pieds
67332 KJ-1750-SC Réf. 62687 avec :
– Chariot H-10
– Flexible à siphons Ø
1
/4″ de 100 pieds
Pompe .......................à plongeur duplex
Pression....................1750 psi
Débit ..........................1,4 gpm
Poids
(dégorgeoir seul)......34 kg (75 livres)
Equipements de base
Buses et flexibles haute pression
Options machine 230V
Options machine 115V
Ø1/8″ NPT pour flexible à siphons Ø 1/4″ ; Ø 1/4″ NPT pour flexibles de jet Ø1/2’’ et 3/
8
″
Page 23
Ridge Tool Company 21
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
Chariot de transport
Chariot H-10
Les KJ-1350 et KJ-1750 peuvent être montés sur ce
chariot sans besoin d’outils. Soulevez et positionnez le dé-
gorgeoir sur le chariot en vérifiant que sa première extrémité s’engage dans le chariot et qu’à l’autre extrémité,
son goujon s’enfile dans le logement correspondant
(Figure 1). Serrez la manette pour arrimer le dégorgeoir.
Un adaptateur est disponible pour le montage du KJ1750 sur le H-10.
L’enrouleur (avec ses 100 pieds de flexible pression
Ø 1/4″) se monte au niveau du réceptacle le plus proche
de la poignée (Figure 1). Introduisez le goujon de l’enrouleur dans l’orifice, puis serrez la manette.
Pour en faciliter son stockage, le chariot de transport H10 peut être replié en desserrant les deux manettes
des rails latéraux, puis en enfonçant sa poignée.
Figure 1 – Chariot à enrouleur H-10
N’oubliez pas de serrer les manettes
à fond avant de soulever ou de transporter l’appareil.
Chariot à enrouleur H-30
De dimensions plus importantes, le chariot H-30 à enrouleur permet de monter le KJ-1750 sans besoin d’outils.
Posez le dégorgeoir sur le plateau en engageant les
broches de positionnement. Tenez-le en place, puis attachez les clips avant et arrière à l’embase du dégor-
geoir. Un adaptateur permettant le montage du KJ-1350
sur le H-30 est également disponible.
Inspection de la machine
MISE EN GARDE !
L’inspection du dégorgeoir permet d’éviter les accidents graves. Respectez les consignes d’inspection quotidienne suivantes.
1. Vérifiez le niveau d’huile du moteur et de la pompe. Si
nécessaire, faites l’appoint avec de l’huile non déter-
gente SAE 30.
NOTA ! Ce dégorgeoir doit toujours être posé sur son
embase pour empêcher l’huile de s’échapper
du réservoir.
2. Examinez le dégorgeoir pour signes de pièces endommagées, mal alignées ou grippées, ainsi que
pour toutes autres anomalies qui pourraient nuire à la
sécurité et au bon fonctionnement de l’appareil. Le
cas échéant, n’utilisez pas le dégorgeoir tant que le
problème n’a pas été résolu.
3. Examinez le cordon d’alimentation, le disjoncteur différentiel et la fiche de l’appareil pour signes de détéri-
oration. Si la fiche a été modifiée, qu’elle manque
de barrette de terre ou que le cordon d’alimentation est
endommagé, ne pas utiliser le dégorgeoir avant que
son cordon d’alimentation ait été remplacé.
Lors du remplacement du cordon
d’alimentation, n’utilisez que des pièces de rechange
identiques avec disjoncteur différentiel.
4. Examinez le tamis de filtration d’arrivée d’eau pour
signes de colmatage qui pourraient limiter le débit
d’eau vers la pompe et nuire aux performances de
l’appareil. Le cas échéant, enlevez, nettoyez et réin-
stallez le tamis.
5. Utilisez les accessoires prévus pour votre type de dé-
gorgeoir et qui répondent aux besoins du travail en
question. L’utilisation des accessoires appropriés
vous permettra d’achever les travaux correctement et
en toute sécurité. Toute tentative d’adaptation d’accessoires prévus pour d’autres types de matériel
risque s’avérer dangereuse.
6. Eliminez toutes traces d’huile, de graisse ou de
crasse des poignées et des commandes de l’ap-
pareil. Cela vous assurera un meilleur contrôle de
l’appareil en cas d’imprévu.
MISE EN GARDE
MISE EN GARDE
Page 24
Ridge Tool Company22
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
7. Examinez les orifices de la buse pour signes de colmatage. Le cas échéant, nettoyez-les à l’aide de la
tringle de nettoyage de buse.
8. Examinez les flexibles pour signes d’usure ou de
détérioration. Tout flexible endommagé doit être rem-
placé.
Les flexibles endommagés risquent
d’éclater et de provoquer de graves lésions corporelles.
N’utilisez que des flexibles et raccords compatibles
avec à la pression nominale du dégorgeoir.
Préparation de la machine et
du chantier
MISE EN GARDE !
Il est impératif, pour raisons de sécurité, de re-
specter les consignes suivantes visant la préparation de la machine et du chantier suivantes :
1. Assurez-vous que le local :
• Offre un éclairage suffisant.
• Ne contient pas de liquides, de vapeurs ou de
poussières combustibles.
• Dispose d’une prise de courant de 20A avec terre.
• Assure un passage dégagé jusqu’à la prise de
courant, sans sources de chaleur ou d’huile, de
surfaces tranchantes ou de mécanismes qui pourraient endommager le cordon d’alimentation.
• Un emplacement au sec pour la machine et son
utilisateur. N’utilisez pas cette machine lorsque
vous avez les pieds dans l’eau.
• Un point d’alimentation d’eau.
NOTA ! Lorsque l’appareil est relié à un réseau d’eau
potable, il convient de prendre toutes les pré-
cautions réglementaires nécessaires afin d’éviter
les renvois.
2. Montez le raccord rapide sur tuyau d’alimentation
d’eau. Branchez le tuyau d’alimentation d’eau sur
l’arrivée du dégorgeoir, puis fermez le robinet d’arrivée
d’eau (Figure 2).
Figure 2 – Branchement du tuyau d’arrivée d’eau sur le
dégorgeoir. Fermeture du robinet d’arrivée
(montré en position fermée).
3. Raccordez l’autre extrémité du tuyau d’arrivée d’eau
au robinet d’alimentation, puis ouvrez le robinet.
Assurez-vous que le tuyau d’alimentation n’est ni
plissé, ni excessivement tordu.
L’eau chaude améliore les performances du dégorgeoir, surtout lors du nettoyage des
amas de graisse. Limitez la température de l’eau à 140°F.
4. Branchez le flexible pression au raccord rapide du
flexible de connexion à la sortie du dégorgeoir (Figure
3). (Reportez-vous au “Tableau de sélection des
flexibles”)
5. Lors de l’utilisation d’un enrouleur, raccordez le flexible au raccord fixe de ce dernier.
6. Enfilez le flexible du dégorgeoir, sans buse, dans la
canalisation sur une distance de 6 à 8 pouces.
7. Ouvrez le robinet d’arrivé et laissez courir l’eau à
travers le dégorgeoir et les flexibles avec l’appareil arrêté.
8. Continuez de faire courir l’eau jusqu’à ce que tout air
ait été purgé.
9. Fermez le robinet d’arrivé.
NOTA ! Le KJ-1350 et le KJ-1750 sont équipés de
clapets anti-retour pour éviter les renvois.
10. Montez une buse sur le flexible du dégorgeoir (re-
portez-vous au tableau de sélection des buses).
Serrez-le complètement à la main. Une buse trop serrée risque de limiter le débit d’eau à travers ses orifices et diminuer les performances de l’appareil.
MISE EN GARDE
AVERTISSEMENT
Page 25
Ridge Tool Company 23
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
Figure 3 – Raccordement du flexible pression au dégor-
geoir
Ne pas retirer la buse de la canalisation tant que le système est sous pression. Marquez
lisiblement le flexible à 60 cm (24″) en arrière de la
buse afin de pouvoir repérer sa position.
11. Enfilez le flexible dans la canalisation sur une distance
de quelques pieds.
12. Ouvrez le robinet d’arrivé d’eau et vérifiez que l’eau
s’écoule librement par la buse.
13. Branchez le cordon d’alimentation du dégorgeoir sur
la prise de courant en faisant attention de lui faire
suivre le passage dégagé précédemment établi. Si le
cordon d’alimentation n’arrive pas jusqu’à la prise de
courant, servez-vous d’une rallonge électrique en
bon état.
Afin d’éviter les risques de choc et
d’incendie électriques, ne jamais utiliser de rallonges
électriques endommagées ou qui ne répondent pas aux
critères suivants :
• Cordon avec fiche à trois barrettes semblable à
celle indiquée à la section “Sécurité électrique”.
• Cordon homologué “W” ou “W-A” pour les utilisations à l’extérieur.
• Cordon à fils conducteurs de section suffisante
(12 AWG). Des fils conducteurs de section insuffisante risquent de surchauffer au point de faire
fondre leur gaine isolante ou provoquer la combustion des objets à proximité.
Afin de limiter les risques de choc
électrique, gardez toutes connexions électriques au sec
et surélevées. Ne touchez pas les connexions avec les
mains mouillées. Testez le disjoncteur différentiel du
cordon d’alimentation de l’appareil pour vous assurer de
son bon fonctionnement. En appuyant sur le bouton de
contrôle, le témoin lumineux doit s’éteindre. Réactivez le
disjoncteur en enfonçant le bouton de réarmement. Si le
témoin s’allume, la machine est prête à fonctionner.
Ne pas utiliser la machine si son disjoncteur différentiel
ne fonctionne pas correctement.
KJ-1350
KJ-1750
1
/8″ NPT
1
/8″ NPT
1
/4″ NPT
1
/8″ et3/
16
″
1
/8″ et3/
16
″
1
/
4
″
H-21 H-41 H-51
H-22 H-42 H-52
H-24 H-44
H-25 H-45
Filetage
Ø intérieur flexible
Comprenant trois jets de propulsion pour un maximum de propulsion sur les grandes
distances, cette buse sert à la majorité des applications.
Cette buse utilise trois jets de propulsion et un jet de dégorgement pour pénétrer les
amas de graisse et de boue. Le jet de dégorgement perce un petit trou dans le blocage
pour que la buse puisse suivre. Elle est également très efficace pour déloger les
blocages de glace.
Utilisez la buse orientable pour aider à négocier les coudes serrés. Cette buse utilise
trois jets de propulsion.
Servez-vous de la buse tournante pour éliminer les amas de graisse et autres
blocages.
TABLEAU DE SELECTION DES BUSES
TABLEAU DE SELECTION DES FLEXIBLES
Ø int.
Applications Ø tuyau Ø buse Ø flexible flexible
Lavabos, urinoirs, petites canalisations 11/4″ – 2″
1
/8″ NPT
1
/
8
″
1
/
8
″
Eviers, bacs à laver, colonnes, tampons de
2″ – 3″
1
/8″ NPT
1
/
4
″
3
/
16
″
dégorgement, évents
Siphons de douche et de sol, canalisations latérales, 3″ – 4″
1
/4″ NPT
1
/
2
″
1
/
4
″
bac dégraisseurs
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
Page 26
Ridge Tool Company24
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
Mode d’emploi
MISE EN GARDE !
Portez systématiquement une protection oculaire
afin de protéger vos yeux contre la projection de
débris et autres matières. Portez des bottes ou des
chaussures antidérapantes à semelle en caoutchouc.
Ne pulvérisez pas de liquides inflammables ou toxiques.
N’orientez pas le jet d’eau vers autrui. Ne tenez
pas la buse lorsque le système est sous pression.
Mise en marche et réglage de la pression
NOTA ! Le KJ-1350 et le KJ-1750 sont tous deux équip-
és de pulsateurs (Figure 5). Le KJ-1350-2 et le
KJ-1750 sont aussi équipés d’un clapet de pulsation supplémentaire (Figure 7). La commande
du pulsateur et celle du limiteur de pulsations
doivent être à la position OFF (arrêt) avant de
mettre le dégorgeoir en marche. Pour atteindre
la pression maximale, ces deux commandes
doivent être en position OFF (arrêt).
1. Tournez le détendeur à gauche afin de libérer la
pression. Mettez l’interrupteur du dégorgeoir à la position ON (marche), puis, dans le cas des dégor-
geoirs KJ-1350 et KJ-1350-2, tournez la manette du
détendeur jusqu’à ce que le manomètre indique une
pression maximale de 1350 psi (zone verte). Arrivé à
cette pression, le dégorgeoir 1350 demande environ
14A/115V (courant alternatif).
2. Dans le cas du KJ-1750, tournez le jusqu’à ce que le
manomètre indique une pression de 1750 psi (zone
verte). Arrivé à cette pression, le dégorgeoir KJ-1750
demande environ 17A /115 volts (courant alternatif).
(Figure 4)
NOTA ! La pression opérationnelle de l’appareil aug-
mente lorsque la manette du détendeur est
tournée à droite. Si le réseau d’alimentation util-
isé ne dessert pas que le dégorgeoir, il sera
peut-être nécessaire de réduire la pression de ce
dernier afin d’éviter l’ouverture du coupe-circuit
(voire le claquage du fusible) correspondant.
Figure 4 – Réglage du détendeur
3. Si le dégorgeoir ne se met pas sous pression :
• Vérifiez que le robinet d’alimentation d’eau est OU-
VERT à fond et que le robinet d’arrivée d’eau est OU-
VERT.
• Examinez le tamis de filtration à l’arrivée du dé-
gorgeoir. Assurez-vous qu’il n’est pas colmaté.
• Faites cycler le pulsateur du KJ-1350 ou KJ-1750
entre ON (marche) et OFF (arrêt) à plusieurs reprises
avec le dégorgeoir en marche afin d’en purger l’air.
• Faites cyclyer le pulsateur supplémentaire du KJ1350-2 et du KJ-1750 entre sa positon marche (ON) et
arrêt (OFF) à plusieurs reprises afin d’en purger l’air.
• Tournez la manette du détendeur à droite pour vérifier que cela augmente la pression.
Figure 5 – Pulsateur en position “ON” (activé)
Page 27
Ridge Tool Company 25
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
Figure 6 – Pulsateur désactivé (position OFF)
Clapets de pulsation
Les dégorgeoirs KJ-1350 et KJ-1750 sont équipés d’un
système de pulsation relié à la pompe. Lorsque son
levier est tourné à droite, le système de pulsation s’engage. Les dégorgeoirs KJ-1350-2 et KJ-1750 sont
équipés d’un système à deux niveaux de pulsations, en
plus d’un clapet de pulsations. Cela produit trois niveaux
de pulsations différents :
Il est nécessaire de bien comprendre le fonctionnement
du pulsateur et du clapet de pulsation pour obtenir un
maximum de performances du dégorgeoir.
Curage normal
Mettez le pulsateur (n° 1) à la position OFF (arrêt). Tournez le clapet de pulsation (n° 2) du KJ-1350-2 ou du
KJ-1750 à la position OFF (arrêt). Cela produira un maximum de pression, mais aucune pulsation.
1. Lorsque la buse du dégorgeoir arrive à un coude, elle
aura tendance à ralentir ou s’arrêter. Le flexible pres-
sion est légèrement courbé. La poussée créée par la
buse fera avancer le flexible du dégorgeoir, mais il
sera également nécessaire de le pousser en le tournant pour franchir le coude.
2. Si le flexible refuse d’avancer, retirez-le légèrement,
puis tournez-le d’un quart de tour ou d’un demi-tour.
Ensuite, poussez le flexible en avant.
3. Si le flexible refuse toujours d’avancer, il sera
éventuellement nécessaire d’activer le pulsateur.
Figure 7 – Franchissement des coudes et des siphons
Utilisation du pulsateur pour franchir
les coudes et les siphons
Dans certains cas, le simple fait de tourner le flexible ne
permettra pas de franchir le coude ou le siphon en
question. Le cas échéant, mettez le pulsateur (n° 1)
en position OFF (arrêt), puis activez le clapet (n° 2) du
KJ-1350-2 ou KJ-1750 en le mettant à la position ON
(Figure 7). En mode de pulsation, la pompe produit de
fortes pulsations et de fortes vibrations du flexible pression. Le fait de tourner le flexible en cours de mode pulsation permettra de franchir la majorité des coudes
serrés et des siphons.
Franchissement des coudes serrés avec
le KJ-1350-2 ou le KJ-1750
Le fait d’activer (position ON) le pulsateur (n° 1) et le
clapet de pulsation (n° 2) du KJ-1350-2 ou du KJ-1750
produira un niveau de pulsations plus intense. Cela
provoquera la vibration du flexible et de la buse afin de
négocier les coudes serrés (Figure 8).
Figure 8 – Franchissement des coudes serrés
NOTA ! En mode pulsations, le manomètre du dégor-
geoir indiquera une pression de 400 à 600 psi.
Pulsateur (n°1) Clapet (n° 2)
Normal Arrêt (OFF) Tous Arrêt (OFF) KJ-1350-2
Coudes et siphons Arrêt (OFF) Marche (ON) KJ-1750
Coudes serrés Marche (ON) Marche (ON)
N°1 Pulsateur
désactivé (position OFF)
N° 2 Clapet activé
(position ON)
N° 1 Pulsateur activé
(position ON)
Page 28
Ridge Tool Company26
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
NOTA ! Si, à un moment quelconque au cours du pro-
cessus de dégorgement, la pression indiquée os-
cille entre 100 et 500 psi, arrêtez le dégorgeoir et
fermez l’alimentation d’eau. Ensuite, enlevez la
buse et vérifiez ses orifices (ceux-ci seront probablement obstrués). Nettoyez-les à l’aide de la
tringle de nettoyage fournie en passant le fil de
fer de dimension appropriée à travers chaque orifice de propulsion.
Si le problème persiste, enlevez la buse, puis introduisez le flexible dans la canalisation. Examinez le tamis de filtration à l’arrivée d’eau
pour vous assurer qu’il n’est pas colmaté. Démar-
rez l’appareil afin d’en vidanger tout air ou débris
éventuels.
Une fois le coude ou le siphon franchi, ramenez le levier
du pulsateur et le clapet de pulsation à la position OFF
(arrêt), puis reprenez le dégorgement normal.
Rencontre des blocages
Normalement, la buse du dégorgeoir franchira les amas
de graisse ou autres obstacles mous sans problème. Les
blocages plus récalcitrants risquent de nécessiter la
manipulation manuelle du flexible, ainsi que l’activation du pulsateur de pompe.
Une fois l’obstacle franchi, tringlez la partie de canalisation
en question à plusieurs reprises avec la buse jusqu’à
ce qu’elle soit complètement dégagée, puis avancez la
buse sur quelques pieds supplémentaires avant de retirer
le flexible.
“Nettoyage” ou “curage” sous pression
des canalisations
Le dégorgeoir assure le nettoyage des canalisations en
dirigent des jets haute pression vers leurs parois, rétablissant ainsi leur profil d’origine. (Cette même pression
d’eau sert à propulser la buse le long de la canalisation.) Plus le flexible est retiré lentement de la canalisation,
meilleurs seront les résultats.
Avant de retirer le flexible pression de la canalisation, mettez le clapet de pulsation (n° 2) à la position OFF (arrêt).
Cela produira un maximum de pression et de débit au
niveau de la buse. Ensuite retirez le flexible pression
lentement afin de parfaire le nettoyage des parois de la
canalisation.
Ne jamais laisser la buse tourner
hors de la canalisation en cours de curage. Le flexible
risque de fouetter, et le jet d’eau émis par la buse risque
de pénétrer la peau pour provoquer de graves lésions.
Système de nettoyage haute pression
Les KJ-1350 et KJ-1750 peuvent également servir de
machines de lavage haute pression pour les véhicules
de service, les outils, le matériel de dégorgement et
les câbles. Le flexible Ø 1/4″ de 35 pieds du pistolet de
lavage se raccorde à la sortie du dégorgeoir. Le collecteur d’injection du système permet d’ajouter des produits détergents pour un nettoyage plus efficace.
Branchez le tuyau d’alimentation au collecteur, puis
plongez son autre extrémité dans le récipient du produit
en question.
Utilisation du nettoyeur haute pression
Ne jamais orienter le jet vers autrui.
Pour utiliser le nettoyeur haute pression, vérifiez que les
deux clapets de pulsation sont en position OFF (arrêt).
Réglez la pression du système avec la baguette de
lavage activée. La baguette de lavage s’adapte au flexible de 35 pieds fourni ou à tout autre flexible pression d’un
diamètre interne de 1/4″. L’injecteur permet d’introduire du
détergent dans l’eau pour assurer un nettoyage plus approfondi. Pour utiliser l’injecteur :
1. Raccordez l’injecteur à la sortie de l’appareil en retirant le flexible de raccordement à raccord rapide du
dégorgeoir. Appliquez de la pâte à joints sur le filetage
afin d’éviter les fuites éventuelles. Assurez-vous que
la flèche du collecteur pointe dans la bonne direction
(à l’opposé du dégorgeoir).
2. Rebranchez le flexible de raccordement, puis attachez le flexible de la baguette de lavage à son
raccord rapide.
3. Places une extrémité du tuyau de siphonnage dans le
récipient de détergent, puis l’autre sur le collecteur de
l’injecteur.
4. La buse de la baguette de lavage a deux positions.
En tournant la buse, il est possible d’obtenir un jet
large ou étroit au choix. Il est également possible de
réduire la pression en poussant la buse en avant. Les
détergents ne seront dispensés que lorsque la buse
de la baguette de lavage fonctionne à basse pression.
5. En fin d’utilisation, ramenez la buse en arrière pour
rétablir le jet à haute pression.
Ne pas pulvériser de produits in-
flammables ou toxiques.
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
Page 29
Ridge Tool Company 27
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
L’enrouleur, équipé d’une pédale de commande, peut
servir au curage à distance via les évents en toiture.
Entretien
MISE EN GARDE !
Débranchez l’appareil avant toute intervention.
Tamis de filtration d’eau
Avant chaque utilisation :
• Examinez le tamis de filtration pour signes de colmatage qui risquerait de limiter le débit vers la pompe
et nuire à ses performances. Si le tamis de filtration est
encrassé ou colmaté, enlevez-le, nettoyez-le, puis
réinstallez-le.
Orifices de buse
Avant chaque utilisation :
• Examinez les orifices de buse pour signes de colmatage. Servez-vous de la tringle à buse pour les
nettoyer et déloger les débris éventuels.
Rinçage du dégorgeoir
En fin d’opération :
• Rincez le dégorgeoir et le flexible à grande eau afin
d’en éliminer toutes traces de débris et de produits
chimiques. N’oubliez pas d’enlever la buse du flexible
afin d’assurer un débit d’eau maximal. Un rinçage
systématique doit être effectué après l’utilisation de l’in-
jecteur afin d’éliminer les détergents du système.
Hivérisation
Des températures sous zéro peuvent
sérieusement endommager la pompe. Si le lieu de stockage risque d’être exposé au gel, remplissez le dégorgeoir
avec de l’antigel type RV (sans alcool éthylique).
L’ensemble d’hivérisation (H-25) comprend de l’antigel
type RV et un tuyau de remplissage qui s’attache au robinet d’arrivée.
L’EPA interdit le renvoi à l’égout de
toute substance contenant de l’alcool éthylique.
Stockage de la machine
Tout matériel équipé d’un moteur à
essence doit être stocké à l’intérieur ou bien protégé
contre les intempéries. Rangez la machine dans un local
verrouillé, hors de la portée des enfants et de ceux qui ne
sont pas rompus à l’utilisation des dégorgeoirs. Cette
machine peut s’avérer dangereuse si elle tombe entre les
mains d’un novice.
Accessoires
Seuls les produits RIDGID suivants
doivent être utilisés avec ce dégorgeoir à jet d’eau.
Toute tentative d’adaptation à ce dégorgeoir d’accessoires prévus pour d’autres types d’appareil peut s’avérer
dangereuse. Utilisez exclusivement les accessoires
recommandés afin d’éviter les risques d’accident grave.
AVERTISSEMENT
MISE EN GARDE
Réf. Ø int. Ø ext.
Catalogue Modèle Description
flexible flexible
64707 H-21 Buse de propulsion KJ-1350 Ø 1/8″ (NPT) pour
64712 H-22 Buse de pénétration KJ-1350 flexible Ø
1
/8″ ––
64717 H-24 Buse orientable KJ-1350 et Ø
1
/4″ NPT
82832 H-25 Buse tournante KJ-1350 Ø
1
/8″ NPT
64722 H-31 Buse de propulsion KJ-1350 Ø
1
/4″ (NPT) pour – –
64727 H-32 Buse de pénétration KJ-1350 flexible Ø
1
/
2
″
64742 H-41 Buse de propulsion KJ-1750 Ø
1
/8″ NPT pour
64747 H-42 Buse de pénétration KJ-1750 flexible Ø
1
/8″ ––
64752 H-44 Buse orientable KJ-1750 et Ø
1
/
4
″
82837 H-45 Buse tournante KJ-1750 Ø
1
/8″ NPT
64757 H-51 Buse de propulsion KJ-1750 Ø
1
/4″ NPT pour – –
64762 H-52 Buse de pénétration KJ-1750 flexible Ø
1
/
2
″
52957 H-1825 Flexible à siphons Ø
1
/8″ de 25 pieds
1
/
8
″
3
/
16
″
53037 H-1850 Flexible à siphons Ø
1
/8″ de 50 pieds
1
/
8
″
3
/
16
″
45792 H-1425 Ø
1
/4″ de 25 pieds
3
/
16
″
1
/
4
″
47597 H-1435 Ø
1
/4″’ de 35 pieds
3
/
16
″
1
/
4
″
47602 H-1450 Ø
1
/4″ de 50 pieds Flexible siphons3/
16
″
1
/
4
″
49272 H-1475 Ø
1
/4″ de 75 pieds Ø 1/
4
″
3
/
16
″
1
/
4
″
49277 H-1400 Ø
1
/4″ de 100 pieds
3
/
16
″
1
/
4
″
64732 H-1415 Ø
1
/4″ de 150 pieds
3
/
16
″
1
/
4
″
50002 HL-1 Guide souple Ø
1
/4″ de 12″
1
/
8
″
3
/
16
″
50007 HL-2 Guide souple Ø
1
/2″ de 18″
1
/
8
″
3
/
16
″
47607 H-1250 Ø
1
/2″ de 50 pieds
1
/
4
″
1
/
2
″
47612 H-1275 Ø
1
/2″ de 75 pieds
1
/
4
″
1
/
2
″
47617 H-1200 Ø
1
/2″ de 100 pieds
1
/
4
″
1
/
2
″
51587 H-1211 Ø
1
/2″ de 110 pieds Flexible de jet 1/
4
″
1
/
2
″
49487 H-1215 Ø
1
/2″ de 150 pieds Ø 1/
2
″
1
/
4
″
1
/
2
″
51597 H-1220 Ø
1
/2″ de 200 pieds
1
/
4
″
1
/
2
″
Buses et flexibles haute pression
Ø1/8″ NPT pour flexible à siphons Ø 1/4″ ; Ø 1/4″ NPT pour flexibles de jet Ø1/2’’ et 3/
8
″
MISE EN GARDE
Mini-enrouleur type H-5
L’ensemble enrouleur (avec 100 pieds de flexible pression Ø 1/4″) qui fait partie du chariot H-10 est égale-
ment disponible en tant qu’accessoire sous la référence
H-5. L’enrouleur a une capacité maximale de 150 pieds.
MISE EN GARDE
Réf.
Catalogue Modèle Description
64697 H-10 Chariot à enrouleur H-10
62592 H-10 WH Chariot à enrouleur H-10 avec flexible à siphons Ø
1
/
4
″
de 100 pieds
62882 H-5 Mini-enrouleur (pour chariot H-10) capacité : Ø
1
/4″ de
100 pieds
64737 H-30 Chariot à enrouleur H-30
62877 H-30 WH Chariot à enrouleur H-30 avec flexible de jet Ø
1
/2″ de
110 pieds
62887 HP-EL Ensemble nettoyeur haute pression pour dégorgeoirs
électriques
64702 HW-EL Baguette de lavage pour dégorgeoirs électriques
51572 H-1235 Flexible de lavage Ø
1
/2″ de 35 pieds
62897 H-10A Adaptateur KJ-1750 pour chariot H-10
62892 H-30A Adaptateur KJ-1350 pour chariot H-30
48367 H-25 Ensemble d’hivérisation
47542 H-21 Outil de nettoyage de buse
67187 H-32 Aspirateur à jet
Accessoires
Page 30
Ridge Tool Company28
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
PROBLEME CAUSE CORRECTION
Le dégorgeoir tourne mais
produit peu ou pas de pression.
Le dégorgeoir n’atteint pas
sa pression maximale au
démarrage.
Le manomètre du dégorgeoir indique des fluctuations de pression de 100 à
1000 psi.
Dépannage
Manque d’eau.
Présence d’air dans le système.
Blocage des orifices de propulsion de la buse.
Blocage des orifices de propulsion de la buse.
Présence d’air ou de débris dans le système.
Assurez-vous que le robinet d’eau est ouvert.
Assurez-vous que le robinet d’arrivée du dégor-
geoir est ouvert..
Assurez-vous que le tuyau d’alimentation est dégagé
et qu’il est ni plissé, ni écrasé.
Enlevez la buse du flexible et faites tourner le dé-
gorgeoir afin d’éliminer l’air ou les débris du système.
Enlevez la buse et nettoyez ses orifices de propul-
sion à l’aide de la tringle à buses.
Enlevez la buse et nettoyez ses orifices à l’aide de
la tringle ; sélectionnez le fil de section appropriée et
poussez-le complètement à travers chaque orifice de
propulsion afin d’en déloger les débris.
Enlevez la buse et introduisez le flexible dans la
canalisation. Faites tourner le dégorgeoir afin d’en
éliminer l’air ou les débris.
Service après-vente
et réparations
MISE EN GARDE !
Les consignes d’entretien précédentes couvrent la ma-
jorité des besoins d’entretien de cette machine. Tout
problème qui n’est pas couvert dans cette section doit
être confié à un réparateur RIDGID agréé.
Le cas échéant, l’appareil doit être confié à un réparateur
RIDGID indépendant ou renvoyé à l’usine. Toutes ré-
parations effectuées par les centres de réparations
Ridgid sont garanties contre les vices de matériel ou de
main d’œuvre.
N’utilisez que des pièces de rechange identiques aux pièces d’origine lors de l’entretien
de cet appareil. Le non-respect de cette consigne augmenterait les risques de choc électrique ou autres accidents graves.
Veuillez adresser toutes questions éventuelles concernant l’entretien ou la réparation de cet appareil aux coordonnées suivantes :
Ridge Tool Company
Technical Service Department
400 Clark Street
Elyria, Ohio 44035-6001
Téléphone : (800) 519-3456
E-mail: [email protected]
Vous pouvez obtenir les coordonnées de votre réparateur le plus proche auprès de la Ridge Tool Company en
composant le (800) 519-3456 ou en visitant son site :
http://www.ridgid.com
MISE EN GARDE
Page 31
Ridge Tool Company 29
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
KJ-1750 en 120V
Schémas électriques
KJ-1350 en 120V
T4, T8
PI
Blanc
Noir
Raccordement
inter à bascule
Vu d’en dessous
Inter à
bascule
L
Noir
Blanc
Vert
N
PE
12 GA
120V/60Hz
Moteur
PRINCIPAL
AUX
T4
T8
TI
T5
PI
Commutateur rotatif
L
Noir
Blanc
Vert
N
PE
12 GA
120V/60Hz
NORME CEI
NORME CEI
Moteur
PRINCIPAL
AUX
T4
T8
TI
T5
PI
MARCHE ARRET
Page 32
Ridge Tool Company30
Dégorgeoirs à jet d’eau KJ-1350 et KJ-1750
KJ-1750-Export en 230V
N
Bleu
Marron
Vert/Jaune
L
PE
12 GA
230V/50Hz
NORME CEI
Commutateur rotatif
Moteur
PRINCIPAL
AUX
T4
T8
TI
T5
PI
MARCHE ARRET
Page 33
Limpiadoras de chorro de agua
KJ-1350 y KJ-1750
Limpiadora de chorro de agua KJ-1350 y KJ-1750
A continuación apunte y retenga el número de serie de la máquina que se encuentra en su
placa de características.
No. de
serie
Page 34
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
Ridge Tool Company32
Índice
Ficha para apuntar el Modelo y Número de Serie de la máquina...........................................................................31
Información general de seguridad
Seguridad en la zona de trabajo...............................................................................................................................33
Seguridad eléctrica...................................................................................................................................................33
Seguridad personal...................................................................................................................................................34
Uso y cuidado de la máquina....................................................................................................................................34
Servicio.....................................................................................................................................................................35
Información específica de seguridad
Seguridad de la Limpiadora de chorro......................................................................................................................35
Descripción, especificaciones y equipo estándar
Descripción...............................................................................................................................................................35
Especificaciones.......................................................................................................................................................35
Equipo estándar........................................................................................................................................................36
Toberas y mangueras...............................................................................................................................................36
Accesorios ................................................................................................................................................................36
Ensamblaje de la máquina
Instrucciones para la bomba.....................................................................................................................................36
Carros de transporte.................................................................................................................................................37
Revisión de la máquina ..............................................................................................................................................37
Preparación de la máquina y de la zona de trabajo
Tabla de selección de toberas..................................................................................................................................39
Tabla de selección de mangueras............................................................................................................................39
Instrucciones para el funcionamiento
Puesta en marcha y regulación de la presión...........................................................................................................40
Válvulas de control de las pulsaciones.....................................................................................................................41
Limpieza normal sin pulsaciones..............................................................................................................................41
Empleo de la modalidad “Pulsaciones” para franquear codos y sifones..................................................................41
Cómo franquear recodos difíciles...........................................................................................................................41
Al encontrar una obstrucción....................................................................................................................................42
Limpieza a presión de una tubería............................................................................................................................42
Conjunto para el lavado a presión............................................................................................................................42
Procedimiento para lavar a presión..........................................................................................................................42
Accesorios
Toberas y mangueras...............................................................................................................................................43
Accesorios de las Limpiadoras.................................................................................................................................43
Mini-rollo de manguera H-5 ......................................................................................................................................43
Instrucciones de mantenimiento
Tamiz del filtro de la admisión ..................................................................................................................................43
Orificios de la tobera.................................................................................................................................................43
Limpieza de la Limpiadora........................................................................................................................................43
Acondicionamiento para el invierno..........................................................................................................................43
Almacenaje de la máquina .........................................................................................................................................44
Servicio y reparaciones..............................................................................................................................................44
Detección de averías...................................................................................................................................................45
Diagramas de cableado.........................................................................................................................................45-46
Garantía vitalicia..................................................................................................................................carátula posterior
Page 35
Ridge Tool Company 33
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
Información general de seguridad
¡
ADVERTENCIA! Lea y comprenda todas las instrucciones.
Pueden ocurrir golpes eléctricos, incendios y/o lesiones corporales graves si no
se siguen todas las instrucciones detalladas a continuación.
¡
GUARDE ESTAS INSTRUCCIONES!
Seguridad en la zona de trabajo
• Mantenga su zona de trabajo limpia y bien alumbrada. Los bancos de trabajo desordenados y las
zonas oscuras provocan accidentes.
¡
RIESGO DE INCENDIOS!
• No haga funcionar máquinas motorizadas en atmósferas explosivas, es decir, en presencia de
líquidos, gases o polvos inflamables. Las máquinas
autopropulsadas generan chispas que pueden encender el polvo o los gases.
• Al hacer funcionar una máquina a motor, mantenga apartados a los espectadores, niños y visitantes. Las distracciones pueden causar que pierda el
control.
Seguridad eléctrica
INSTRUCCIONES PARA LA PUESTA A TIERRA:
• Las máquinas provistas de conexión a tierra deben
ser enchufadas a un tomacorriente debidamente
instalado y conectado a tierra de acuerdo con todos los códigos y reglamentos. Nunca le saque el
enchufe, que tiene conector a tierra, ni lo modifique
de manera alguna. No use ningún tipo de enchufe
adaptador. Consulte con un electricista calificado
si no puede determinar acaso el tomacorriente
está debidamente conectado a tierra. En la eventua-
lidad de que la máquina sufra una avería eléctrica o de
otro tipo, la conexión a tierra proporciona una vía de
baja resistencia para conducir la electricidad lejos del
operario.
• Evite que su cuerpo haga contacto con superficies
conectadas a tierra. Si su cuerpo queda conectado a
tierra, aumenta el riesgo de que sufra un choque eléctrico.
INTERRUPTOR DEL CIRCUITO DE PÉRDIDA A
TIERRA (GFCI):
• Estas Limpiadoras de chorro vienen provistas de
un Interruptor del Circuito de Pérdida a Tierra
(GFCI) incorporado en el cordón de suministro
de corriente. El GFCI entrega protección adicional
contra el riesgo de choques eléctricos.
• Antes de usar la máquina, pruebe el interruptor
GFCI en el cordón, para asegurar que funciona correctamente. Un interruptor GFCI dañado no ofrece la
protección debida contra choques eléctricos.
• No maltrate el cordón. Nunca use el cordón para
sacar el enchufe del tomacorriente. Mantenga el
cordón lejos de fuentes de calor, aceite, bordes
cortantes o piezas movibles. Recambie los cordones dañados de inmediato. Los cordones en mal
estado aumentan los riesgos de que se produzca un
choque eléctrico.
CORDONES DE EXTENSIÓN:
• Sólo emplee cordones de extensión rotulados
“W-A” o “W”. Estos cordones han sido diseñados
para su empleo al aire libre y reducen el riesgo de
choques eléctricos.
• Sólo use un cordón de extensión de tres alambres
equipado con un enchufe de tres clavijas para
conexión a tierra, y un tomacorriente tripolar que
acoja a las tres clavijas del enchufe de la máquina.
Otros alargadores no conectarán la máquina a tierra y
aumentarán el riesgo de que se produzca un choque
eléctrico.
• No se recomienda el uso de cordones de extensión salvo que se les enchufe en cajas de circuitos o tomacorrientes ya dotados de un interruptor del circuito de pérdida a tierra. El GFCI
presente en el cordón de la máquina no evitará
choques eléctricos provenientes de un cordón de extensión.
• Use cordones de extensión apropiados. (Vea la
tabla). Una dimensión insuficiente del conductor
causará una caída excesiva del voltaje y una pérdida de potencia.
Clavija de conexión a tierra
Tapa del
tomacorriente
conectado a tierra
Clavija de conexión a tierra
Dimensión mínima de alambre para cordones de extensión
Amperios en
la placa de Longitud total (en pies)
características
0-25 26-50 51-100
0-6 18 AWG 16 AWG 16 AWG
6-10 18 AWG 16 AWG 14 AWG
10-12 16 AWG 16 AWG 14 AWG
12-16 14 AWG 12 AWG
NO SE RECOMIENDA
Page 36
Ridge Tool Company34
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
• No maltrate los cordones de extensión. Protéjalos
del calor, aceites y de objetos afilados o punzantes. No le dé un tirón ni jale del cordón para des-
enchufarlo. Los cordones dañados aumentan los
riesgos de que se produzca un choque eléctrico.
• Mantenga todas las conexiones eléctricas secas y
levantadas del suelo. No toque los enchufes o
máquinas con las manos mojadas. De esta manera
se evita un choque eléctrico.
• Siempre desenchufe primero el cordón de exten-
sión fuera del tomacorriente, antes de desenchufar la máquina del cordón de extensión. Disminuye
el riesgo de que se produzcan choques eléctricos.
Seguridad personal
• Manténgase alerta, preste atención a lo que está
haciendo y use sentido común cuando trabaje
con una máquina motorizada. No la use si está
cansado o se encuentra bajo la influencia de drogas, alcohol o medicamentos. Sólo un breve des-
cuido mientras hace funcionar una máquina autopropulsada puede resultar en lesiones personales
graves.
• Vístase adecuadamente. No lleve ropa suelta ni
joyas. Contenga el cabello largo. Mantenga cabello, ropa y guantes apartados de las piezas en
movimiento. La ropa suelta, las joyas o el pelo largo
pueden engancharse en la piezas móviles.
• Evite echar a andar la máquina sin querer. Asegure
que el interruptor o conmutador esté en OFF (apagado) antes de encender la máquina. Llevar la
máquina con su dedo sobre el conmutador o enchufarla cuando su conmutador se encuentra en ON (encendido), provocan accidentes.
• Antes de poner en marcha la máquina, extraiga las
llaves de ajuste o regulación. Una llave mecánica o
una llave que se ha dejado acoplada a una pieza giratoria de la máquina puede ocasionar lesiones corporales.
• No trate de extender su cuerpo para alcanzar algo.
Mantenga sus pies firmes en tierra y un buen equilibrio en todo momento. Al mantener el equilibrio y
los pies firmes, tendrá mejor control sobre la máquina
en situaciones inesperadas.
• Use equipo de seguridad. Siempre lleve protección
para la vista. Cuando las condiciones lo requieran,
debe usar mascarilla para el polvo, calzado de seguridad antideslizante, casco duro o protección para
los oídos.
Uso y cuidado de la máquina
• No fuerce la máquina. Use la herramienta correcta para cada aplicación o tarea. La herramienta
correcta hará el trabajo mejor y de manera segura, a
la velocidad para la cual fue diseñada.
• No use la máquina si su interruptor de ON/OFF no
la enciende o no la apaga. Cualquier máquina que
no pueda ser controlada con su interruptor es peligrosa
y debe ser reparada.
• Desenchufe el cordón de suministro del tomacorriente antes de hacerle cualquier ajuste a la
máquina, cambiarle accesorios o almacenarla.
Así se evita echar a andar la máquina sin querer.
• Almacene las máquinas que no estén en uso fuera
del alcance de los niños y de otras personas sin
entrenamiento. Las máquinas son peligrosas en las
manos de usuarios no capacitados.
• Las máquinas deben ser mantenidas cuidadosamente. Mantenga las válvulas, mangueras y toberas en buenas condiciones operativas. Las he-
rramientas mantenidas debidamente tienen menos
tendencia a fallar y lesionar al operario.
• Verifique si las piezas movibles están desalineadas o agarrotadas, si hay piezas quebradas y si existe cualquiera otra condición que pueda afectar el
buen funcionamiento de la máquina. Si detecta
averías en la máquina, antes de usarla, hágala
componer. Las máquinas que no han recibido un
mantenimiento adecuado provocan numerosos accidentes.
• Solamente use los accesorios recomendados por
el fabricante para esta máquina y modelo. Los ac-
cesorios que pueden ser adecuados para una má-
quina pueden resultar peligrosos al usárselos en otra.
• Inspeccione la máquina y los cordones de extensión periódicamente y cámbielos si están dañados. Los cordones en mal estado aumentan los
riesgos de que se produzca un choque eléctrico.
• Mantenga los mangos limpios y secos, libres de
aceite y grasa. Esto permite ejercer mejor control
sobre la máquina.
• Si se hace necesario reemplazar el cordón de la
máquina, recámbielo únicamente con un cordón
idéntico que cuente con protección GFCI. El inte-
rruptor GFCI es indispensable para reducir el riesgo de
que se produzcan choques eléctricos.
Page 37
Ridge Tool Company 35
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
Servicio
• El servicio a la máquina sólo debe ser efectuado
por técnicos calificados. El servicio o mantenimiento
practicado por personal de reparaciones no calificado
puede resultar en lesiones.
• Cuando se le haga servicio a una máquina, solamente use piezas de recambio originales. Siga
las instrucciones en la sección de Mantenimiento
de este manual. Pueden producirse choques eléctri-
cos o lesiones si se emplean piezas no autorizadas o
no se siguen las instrucciones de mantenimiento.
Información específica
de seguridad
ADVERTENCIA
Lea este Manual del Operario detenidamente antes
de hacer funcionar la Limpiadora de chorro de agua
KJ-1350 o la KJ-1750 de RIDGID. Si no se siguen o
no se comprenden las instrucciones de este manual, es posible que ocurran choques eléctricos, incendios y/o lesiones personales graves.
Si tiene cualquier pregunta, llame al Departamento de
Servicio Técnico de Ridge Tool Company al (800) 519-
3456.
Seguridad de la Limpiadora de Chorro
• No haga funcionar la Limpiadora a una presión de
agua superior a la especificada ni a una temperatura del agua (de admisión) de más de 140 grados
Fahrenheit. La máquina hará su trabajo mejor y en
forma más segura si se la hace funcionar con agua a
las presiones y temperaturas recomendadas.
• Nunca permita que el extremo de la manguera
esté girando cuando la saque de la tubería que se
limpia. La manguera podría dar latigazos o el chorro
de agua a presión penetrar la piel de una persona y
causar graves lesiones.
• Use guantes y botas de goma. Estos ofrecen pro-
tección aislante contra choques eléctricos si la má-
quina llegase a fallar.
• El chorro de agua no debe apuntarse en dirección a nadie. Su alta presión puede causar lesiones
graves. Si el líquido parece haber penetrado la piel, solicite atención médica de inmediato.
• Tenga cuidado cuando limpie desagües por los
cuales se han vaciado compuestos químicos de
limpieza. Proteja sus ojos y piel para evitar el contacto directo con sustancias químicas nocivas.
Ciertos agentes químicos provocan quemaduras de
gravedad.
• La Limpiadora de chorro fue diseñada para limpiar
desagües. Siga las instrucciones del Manual del
Operario para saber usarla con seguridad. Em-
plearla para otros usos es peligroso.
• No pulverice con ella líquidos inflamables. La pul-
verización de líquidos inflamables puede causar un incendio o una explosión.
• No pulverice químicos tóxicos, como insecticidas o herbicidas, con esta Limpiadora. Este tipo de
sustancias pueden resultar dañinas para los operarios.
• Nunca intente lavar la máquina con su propia
varilla pulverizadora. El chorro de alta presión puede
dañar los componentes de la máquina.
Descripción, especificaciones
y equipo estándar
Descripción
Las limpiadoras de desagües KJ-1350 y KJ-1750 de
RIDGID son máquinas portátiles que utilizan una combinación de presión y de flujo de agua para desprender
y despejar grasa, fango, sedimento y raíces que han formado atascos en tuberías de desagüe de 11/4hasta 4
pulgadas de diámetro. Las Limpiadoras pueden transportarse a mano o montadas en un carro de dos ruedas
que también lleva el rollo de la manguera.
La KJ-1350 cuenta con un motor eléctrico de 1,5 CV
que genera una presión de servicio de 1350 psi, a razón
de 1,4 galones por minuto. Ha sido diseñada para el
uso doméstico y comercial liviano.
La KJ-1750 dispone de un motor de 2 CV capaz de
generar una presión de servicio de 1750 psi a razón de
1,4 galones por minuto. Es de uso comercial e industrial
pesados.
Especificaciones
KJ-1350
Capacidad.................limpia desagües de 11/4a 4
pulgs. de diámetro y alcanza
hasta 200 pies
Motor .........................11/2CV a 1725 rpm, 14 amps
Bomba.......................de doble émbolo
Presión......................1350 psi
Flujo...........................1,4 galones por minuto
Peso (sólo
la Limpiadora)...........30,5 Kg. (67 lbs.)
Page 38
Ridge Tool Company36
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
No. en el Modelo
catálogo No. Descripción
64697 H-10 Carro con rollo para la manguera H-10
62592 H-10 WH Carro con rollo para la manguera H-10 y manguera para sifón de
1
/4pulg. x 100 pies
62882 H-5 Mini-rollo de manguera (le hace al Carro H-10),
1
/4pulg. x 150 pies
64737 H-30 Carro H-30 con rollo para la manguera
62877 H-30 WH Carro H-30 con rollo para la manguera y manguera de chorro de
1
/2″ x 110 pies
62887 HP-EL Paquete para el lavado a presión, Limpiadoras de chorro eléctricas
64702 HW-EL Varilla de lavado, Limpiadoras de chorro eléctricas
51572 H-1235 Manguera de lavado,
1
/2pulg. x 35 pies
62897 H-10A Adaptador KJ-1750 para montaje al carro H-10
62892 H-30A Adaptador KJ-1350 para montaje al carro H-30
48367 H-25 Kit acondicionador para el invierno
47542 H-21 Herramienta limpia-toberas
67187 H-32 Jet Vac (Aspiradora con chorro)
Ensamblaje de la máquina
ADVERTENCIA
Para prevenir lesiones graves, se requiere ensamblar
la Limpiadora KJ-1350 y la KJ-1750 correctamente.
Deben seguirse los siguientes procedimientos:
Instrucciones para la bomba
Extraiga el tapón de la bomba e introduzca en su lugar
la varilla medidora de aceite/ tapa del respiradero.
Revise el nivel del aceite en la bomba (la Limpiadora de
chorro viene de fábrica con aceite). Si el nivel de aceite
Accesorios de las Limpiadoras
No. en el Modelo Manguera
catálogo No. Descripción
Ø interior Ø exterior
64707 H-21 Tobera de propulsión KJ-13501/8pulg. NPT le hace
64712 H-22 Tobera de penetración KJ-1350 a manguera de
1
/8pulg. – –
64717 H-24 Tobera de cabeza orientable KJ-1350 y manguera
1
/4pulg.
82832 H-25 Tobera giratoria KJ-1350
1
/8pulg. NPT
64722 H-31 Tobera de propulsión KJ-13501/4pulg. NPT le hace a – –
64727 H-32 Tobera de penetración KJ-1350 manguera de
1
/2pulg.
64742 H-41 Tobera de propulsión KJ-17501/8pulg. NPT le hace
64747 H-42 Tobera de penetración KJ-1750 a manguera de
1
/8pulg. – –
64752 H-44 Tobera de cabeza orientable KJ-1750 y manguera
1
/4pulg.
82837 H-45 Tobera giratoria KJ-1750
1
/8pulg. NPT
64757 H-51 Tobera de propulsión KJ-17501/4pulg. NPT le hace a – –
64762 H-52 Tobera de penetración KJ-1750 manguera de
1
/2pulg.
52957 H-1825 Manguera para sifón de lavabo de 1/8″ x 25 pies
1
/
8
″
3
/
16
″
53037 H-1850 Manguera para sifón de lavabo de
1
/8″ x 50 pies
1
/
8
″
3
/
16
″
45792 H-14251/4pulg. x 25 pies
3
/
16
″
1
/
4
″
47597 H-1435
1
/4pulg. x 35 pies
3
/
16
″
1
/
4
″
47602 H-1450
1
/4pulg. x 50 pies manguera para
3
/
16
″
1
/
4
″
49272 H-1475
1
/4pulg. x 75 pies sifón de 1/4pulg.
3
/
16
″
1
/
4
″
49277 H-1400
1
/4pulg. x 100 pies
3
/
16
″
1
/
4
″
64732 H-1415
1
/4pulg. x 150 pies
3
/
16
″
1
/
4
″
50002 HL-1 Líder flexible de 1/4x 12 pulgs.
1
/
8
″
3
/
16
″
50007 HL-2 Líder flexible de
1
/2x 18 pulg.
1
/
8
″
3
/
16
″
47607 H-12501/2pulg. x 50 pies
1
/
4
″
1
/
2
″
47612 H-1275
1
/2pulg. x 75 pies
1
/
4
″
1
/
2
″
47617 H-1200
1
/2pulg. x 100 pies
1
/
4
″
1
/
2
″
51587 H-1211
1
/2pulg. x 110 pies manguera de
1
/
4
″
1
/
2
″
49487 H-1215
1
/2pulg. x 150 pies chorro de 1/2pulg.
1
/
4
″
1
/
2
″
51597 H-12201/2pulg. x 200 pies
1
/
4
″
1
/
2
″
No. en el Modelo
catálogo No. Descripción
66447 KJ-1750-E Limpiadora de chorro KJ-1750 con dos tipos de pulsaciones
– Toberas H-41, H-42 y H-44 de
1
/8pulg. NPT
– Manguera para sifón de lavabo de 50 pies x
1
/8pulg.
– Bolsa nylon de almacenaje
– Herramienta limpia-toberas
66442 KJ-1750-E SC Igual a la anterior con: Carro H-10, manguera para sifón de
100 pies x
1
/4pulg.
No. en el Modelo
catálogo No. Descripción
62587 KJ-1350 KJ-1350 Limpiadora de chorro estándar con pulsaciones
– Toberas H-21, H-22 y H-24 de
1
/8pulg. NPT
– Manguera para sifón de lavabo de 25 pies x
1
/8pulg.
– Bolsa nylon de almacenaje
– Herramienta limpia-toberas
62597 KJ-1350-C Igual a la anterior con:
– Carro H-10
– Manguera para sifones, 100 pies x
1
/4pulg.
63107 KJ-1350-2 Limpiadora KJ-1350 con dos niveles de pulsación
– Toberas H-21, H-22 y H-24 de 1/8 pulg. NPT
– Manguera para sifón de lavabo de 50 pies x
1
/8pulg.
– Bolsa nylon de almacenaje
– Herramienta limpia-toberas
63112 KJ-1350-2C Igual a la anterior con:
– Carro H-10
– Manguera para sifones, 100 pies x
1
/4pulg.
62687 KJ-1750 Limpiadora de chorro KJ-1750 con dos tipos de pulsaciones
– Toberas H-41, H-42 y H-44 de
1
/8pulg. NPT
– Toberas H-51 y H-52 de
1
/4pulg. NPT
– Manguera para sifón de lavabo de 50 pies x
1
/8pulg.
– Bolsa nylon de almacenaje
– Herramienta limpia-toberas
62697 KJ-1750-C Igual a la anterior con:
– Carro H-30
– Manguera de chorro, 110 pies x
1
/2pulg.
67332 KJ-1750-SC 62687 con:
– Carro H-10
– Manguera para sifones, 100 pies x
1
/4pulg.
KJ-1750
Capacidad.................limpia desagües de 11/4a 4
pulgs. de diámetro hasta 200
pies
Motor .........................2 CV a 1725 rpm, 17 amps
Bomba.......................de doble émbolo
Presión......................1750 psi
Flujo...........................1,4 galones por minuto
Peso (sólo
la Limpiadora)...........34 Kg. (75 lbs.)
Equipo estándar
Toberas y mangueras de chorro
Opciones de máquina (230V)
Opciones de máquina (115V)
1
/8″ NPT le hace a manguera para sifón de 1/4″; 1/4″ NPT le hace a manguera de chorro de 1/2″ y 3/
8
″
Page 39
Ridge Tool Company 37
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
se encuentra bajo, llene el depósito con aceite no-detergente SAE 30W.
Carros de transporte
Carro H-10
El carro de dos ruedas acoge a las Limpiadoras KJ1350 y KJ-1750 sin necesidad de emplear herramientas.
Levante la Limpiadora y siéntela en el carro: un extremo
debe engancharse al carro y en el otro extremo, el poste
se introduce en el receptáculo (Figura 1). Apriete el
mango en T para que la Limpiadora quede sujeta. Hay
disponible un kit adaptador para montar la KJ-1750 al
carro H-10.
El rollo de manguera y la manguera de chorro de 1/4pulgada (diámetro interior) y 100 pies de largo se montan debajo del mango en U del carro (Figura 1). Meta el poste
del rollo en la cavidad correspondiente y apriete el mango
en T.
El carro de transporte H-10 se puede alargar o acortar
(para guardarlo) aflojándole los dos mangos en T ubicados en los rieles.
Figura 1 – Carro y rollo para la manguera H-10
Asegure que todos los mangos en T
se encuentren apretados antes de levantar o mover el
carro.
Carro y rollo para la manguera H-30
El Carro y Rollo para la manguera H-30, de mayor tamaño, acoge a la KJ-1750 sin la necesidad de emplear
herramientas. Levante la Limpiadora hasta la plataforma
y asiéntela sobre las clavijas correspondientes. Manténgala firme mientras introduce los pasadores delanteros
y traseros en la base de la Limpiadora. Hay disponible un
kit adaptador para montar la KJ-1350 al carro H-30.
Revisión de la máquina
ADVERTENCIA
Revise su Limpiadora de Desagües de Chorro de
Agua para evitar lesiones corporales graves. Deben
efectuarse a diario los siguientes procedimientos de
inspección.
1. Revise el nivel de aceite en la bomba. Si está bajo,
llene el depósito con aceite no-detergente SAE 30.
¡
NOTA! La Limpiadora de chorro debe almacenarse con
su base hacia abajo. No la almacene jamás en
forma vertical porque se saldrá el aceite del
depósito.
2. Revise la máquina Limpiadora de desagües por si alguna de sus partes está quebrada, faltando, desalineada o agarrotada, y si existe cualquiera otra
condición que pueda afectar el funcionamiento normal
y seguro de la máquina. Si detecta algún daño, no
use la Limpiadora hasta que haya sido reparada.
3. Revise el cordón de suministro, el GFCI en el cordón
y el enchufe por si están dañados. Si el enchufe ha
sido modificado, si le falta la clavija a tierra o el
cordón esta dañado, no haga funcionar la Limpiadora
hasta que no se le haya cambiado el cordón.
Use un cordón de recambio idéntico
al que trae la máquina, que tenga incorporado un interruptor de protección GFCI.
4. Revise que el tamiz del filtro de entrada no tenga
desechos que pueden restringir el flujo de agua
hacia la bomba y afectar el buen rendimiento de la
Limpiadora. Si el tamiz del filtro esta sucio o taponado, sáquelo, límpielo y vuélvalo a colocar.
5. Emplee los accesorios que fueron diseñados para
usarse con su limpiadora y que son los requeridos
para cada uso determinado. Los accesorios debidos
le permiten realizar su labor en forma exitosa y segura. Los accesorios aptos en otras máquinas
pueden resultar peligrosos si se usan con esta
máquina.
6. Limpie el aceite, grasa o mugre de todos los mangos
y controles. Esto reduce el riesgo de que la máquina
se resbale de sus manos lesionándolo.
ADVERTENCIA
ADVERTENCIA
Page 40
Ridge Tool Company38
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
7. Revise los orificios de las toberas y bocas. Si están
obstruidos con desechos, emplee la herramienta
limpiatoberas para eliminarlos.
8. Revise las mangueras por si estuvieran desgastadas o dañadas. Las mangueras dañadas deben recambiarse.
Las mangueras rotas pueden reventarse y causar lesiones graves. Sólo emplee mangueras
que soporten presiones de agua iguales o mayores a las
indicadas en las especificaciones de la Limpiadora.
Machine and Work Area Set-Up
ADVERTENCIA
Para evitar lesiones graves, se requiere preparar
la máquina y la zona de trabajo debidamente.
Deben seguirse los siguientes procedimientos
para preparar la máquina:
1. Verifique que la zona de trabajo:
• tenga suficiente luz.
• no tenga líquidos inflamables, vapores o polvo
que puedan provocar un incendio.
• tenga un tomacorriente eléctrico de 20 amperios y
conectado a tierra.
• tenga un camino despejado hacia el tomacorriente, sin fuentes de calor o aceite, bordes afilados o
piezas movibles que puedan dañar el cordón eléc-
trico.
• tenga un lugar seco para el operario y la máquina.
No use la máquina si quedaría parado sobre agua.
• tenga suministro de agua.
¡
NOTA! Si la conexión se hace a un sistema de agua
potable, el sistema debe estar protegido contra
retorno de flujo (backflow) según todos los códigos y ordenanzas vigentes.
2. Conecte el acoplamiento de conexión rápida a la
manguera de agua. Conecte la manguera de agua a
la admisión en la Limpiadora y cierre la válvula de ad-
misión del suministro (Figura 2).
Figura 2 – Conecte la manguera de suministro de agua
a la Limpiadora. Cierre la válvula de admisión
del suministro (se la muestra en posición
CERRADA)
3. Conecte el otro extremo de la manguera de suministro de agua al grifo y abra el grifo. Cerciórese de
que la manguera no esté retorcida ni doblada.
El agua caliente mejora el rendimiento de esta
Limpiadora, especialmente cuando se trata de eliminar
obstrucciones de grasa. Es conveniente, sin embargo,
limitar la temperatura del agua a no más de 140°F.
4. Acople una manguera al conector rápido ubicado
en el extremo de la manguera de conexión de la
Limpiadora (Figura 3). (Vea la Tabla de Selección de
mangueras)
5. Si se va a emplear un rollo de manguera, acople la
manguera de conexión con el acoplamiento correspondiente en el rollo.
6. Introduzca la manguera de la limpiadora, sin su tobera, unas 6 a 8 pulgadas en el interior del desagüe.
7. Con la Limpiadora en OFF (apagada), abra la válvula
de admisión del suministro para que fluya agua por la
Limpiadora y las mangueras.
8. Continué haciendo correr agua por la Limpiadora
hasta purgarle todo el aire.
9. Cierre la válvula de admisión del suministro de agua.
¡
NOTA! Tanto la KJ-1350 como la KJ-1750 cuentan
con válvulas de seguridad para evitar flujos
de retorno (backflow).
10. Acople una tobera a la manguera (vea la Tabla de
Selección de mangueras). Apriétela firmemente con
la mano. Si se la aprieta demasiado, se corre el
riesgo de limitar el flujo de agua a través de los orificios de la tobera y disminuir el rendimiento del chorro
de agua.
ADVERTENCIA
CUIDADO
Page 41
Ridge Tool Company 39
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
Figura 3 – Acoplamiento de la manguera a la
Limpiadora
No debe retirarse la tobera fuera del
desagüe cuando la tobera se encuentra a presión. Hágale
una marca llamativa a la manguera a unos 60 cms. (24
pulgs.) desde la tobera para advertirle al usuario que la tobera se encuentra pronta a emerger del desagüe.
11. Introduzca la manguera de chorro varios pies dentro
del desagüe.
12. Abra la válvula de entrada del suministro y verifique
que el agua fluya libremente por la tobera.
13. Enchufe la Limpiadora al tomacorriente teniendo
cuidado de extender el cordón de suministro por la
senda despejada elegida con anterioridad. Si el
cordón de suministro no alcanza a llegar al tomacorriente, emplee un cordón de extensión en buenas
condiciones.
Para evitar choques eléctricos e incendios eléctricos, jamás use un cordón de extensión
dañado o que no cumpla con los siguientes requisitos:
• tener un enchufe de tres clavijas similar al que se
muestra en la sección Seguridad Eléctrica
• tener una clasificación “W” ó “W-A” si se lo va a
usar al aire libre.
• tener un grosor de alambre suficiente (12 AWG). Si
el grosor del alambre es inferior al necesario, el
cordón puede recalentarse, derretir el aislante del
cordón o inflamar objetos cercanos.
Para disminuir el riesgo de que ocurran choques eléctricos, mantenga todas las conexiones
eléctricas secas y levantadas del suelo. No toque el
enchufe de la máquina con las manos mojadas. Pruebe
el GFCI incorporado en el cordón de suministro para
cerciorarse de que funciona correctamente. Cuando se
oprime el botón de prueba, la luz del indicador debe
apagarse. Realiste el GFCI oprimiendo el botón de reposición (reset). Si la luz del indicador se prende, la máquina
está lista para usarse. Si el GFCI no funciona correctamente, no use la máquina.
KJ-1350
KJ-1750
1
/8″ NPT1/8″ NPT1/4″ NPT
1
/8″ y 3/
16
″
1
/8″ y 3/
16
″
1
/
4
″
H-21 H-41 H-51
H-22 H-42 H-52
H-24 H-44
H-25 H-45
Tamaño de la rosca
Diámetro interior de la manguera
Comprende tres (3) jets de propulsión que apuntan hacia atrás para lograr un máximo de
fuerza limpiadora en recorridos largos. Use esta tobera para la mayoría de los trabajos.
Emplea tres (3) jets de propulsión apuntando hacia atrás y uno dirigido hacia delante con el
fin de penetrar en atascos de grasa sólida y de fango. El jet que apunta hacia delante abre un
pequeño boquete en el atasco abriéndole camino a la tobera para que continúe su avance.
Es igualmente eficaz durante el lavado a presión de tuberías congeladas.
Emplee la tobera orientable para pasar por sifones y recodos difíciles.
Emplee la tobera giratoria para sacar de los desagües grasa u otros materiales
obstructivos.
TABLA DE SELECCIÓN DE TOBERAS
TABLA DE SELECCIÓN DE MANGUERAS
Ø Ø Ø Ø int. de la
Usos conducto tobera manguera manguera
Lavabos, urinarios y tuberías de poco diámetro. 11/4″ – 2″
1
/8″ NPT
1
/
8
″
1
/
8
″
Fregaderos o lavaplatos, tinas de lavaderos, ductos
2″ – 3″
1
/8″ NPT
1
/
4
″
3
/
16
″
o vertederos, desagües y conductos de ventilación.
Resumideros de duchas y en el piso, tuberías laterales y 3″ – 4″
1
/4″ NPT
1
/
2
″
1
/
4
″
sifones recolectores de grasa.
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Page 42
Ridge Tool Company40
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
Instrucciones para
el funcionamiento
ADVERTENCIA
Siempre use protección para los ojos para evitar que
les entren mugre u otros objetos extraños. Use
botas o calzado con suela de goma antideslizante.
No pulverice con esta máquina líquidos inflamables ni sustancias químicas tóxicas.
El chorro de agua no debe apuntarse nunca contra
una persona. No sostenga la tobera en sus manos
cuando se encuentra a presión.
Puesta en marcha y regulación de la
presión
¡
NOTA! Tanto la Limpiadora KJ-1350 como la KJ-1750
cuentan con un accionador de pulsaciones
(Figura 5). La KJ-1350-2 y la KJ-1750 tienen,
además, una válvula de pulsaciones (Figura 7).
Antes de echar a andar la Limpiadora, tanto el
accionador de pulsaciones como la válvula de
pulsaciones deben encontrarse en la posición
de OFF (apagado/cerrada). Para obtener un
máximo de presión, ambos controles de pulsaciones deben de estar en OFF.
1. Gire la válvula descargadora hacia la izquierda para
reducir la presión del agua. Coloque el interruptor de
la Limpiadora en posición ON (encendida) y ajuste la
válvula descargadora para que el manómetro indique un máximo de 1350 psi (zona verde), en el
caso de las Limpiadoras KJ-1350 y KJ-1350-2. A
este nivel de presión, las Limpiadoras KJ-1350
dotadas de 115Vc.a. toman aproximadamente 14
amperios (Figura 4).
2. En la KJ-1750, ajuste la válvula descargadora para
que el manómetro indique 1750 psi (zona verde). A
este nivel de presión, la Limpiadora KJ-1750 dotada
de 115Vc.a. toma aproximadamente 14 amperios
(Figura 4)
¡
NOTA! La presión de funcionamiento puede aumen-
tarse girando la válvula descargadora hacia la
derecha (+). Si la Limpiadora no goza de un
circuito eléctrico independiente, puede que sea
necesario reducir la presión (toma de amperios) para impedir que se dispare o desconecte
el cortacircuitos o se salte el fusible correspondiente.
Figura 4 – Regulación de la válvula descargadora
3. Si la Limpiadora no genera presión:
• Asegure que la llave de suministro de agua esté
completamente ABIERTA y que la válvula de admisión de la Limpiadora se encuentre en la posición
OPEN (abierta).
• Revise el tamiz del filtro en la admisión de la Limpiadora para asegurar que no tiene desechos.
• Con la Limpiadora KJ-1350 o la KJ-1750 en marcha,
gire el accionador de pulsaciones varias veces
entre ON y OFF con el fin de purgar el aire atrapado
dentro del sistema.
• Gire la válvula de pulsaciones varias veces entre
ON y OFF en las KJ-1350-2 y KJ-1750 con el fin de
eliminar los bolsones de aire.
• Gire la válvula descargadora hacia la derecha para
asegurar que incrementa la presión.
Figura 5 – Accionador de pulsaciones en la posición
ON (en marcha)
Page 43
Ridge Tool Company 41
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
Figura 6 – Accionador de pulsaciones en la posición
OFF (detenido)
Válvulas de control de las pulsaciones
Las Limpiadoras KJ-1350 y KJ-1750 tienen un accionador de pulsaciones en la bomba. Las pulsaciones
se ponen en marcha girando la palanca hacia la
derecha. Las KJ-1350-2 y KJ-1750 tienen dos niveles de
pulsaciones como también una válvula de pulsaciones.
Por lo tanto se tienen tres pulsaciones diferentes:
Usted debe conocer el modo de empleo del accionador
de pulsaciones y el de la válvula de pulsaciones para
sacarle el máximo provecho a la Limpiadora de chorro
de agua.
Limpieza normal sin pulsaciones
Gire el accionador de pulsaciones (No.1) a la posición de
OFF. Gire la válvula de pulsaciones (No. 2) en las
Limpiadoras KJ-1350-2 y KJ-1750 a la posición de
OFF. Así se obtiene un máximo de presión de agua sin
pulsaciones.
1. Cuando la tobera se encuentre con un recodo, generalmente detendrá su avance o continuará su recorrido más lentamente. La manguera es levemente
curva. La fuerza de empuje que la tobera genera
hacia atrás es la que hace avanzar la manguera,
pero también será necesario empujarla y girarla
manualmente para que logre franquear el recodo.
2. Si la manguera no avanza, jálela levemente hacia
atrás y gírela un cuarto o hasta media vuelta. Luego
empújela hacia delante para reanudar su avance.
3. Si aún así la manguera no avanza, es posible que se
haga necesario accionar las pulsaciones.
Figura 7 – Para franquear codos y sifones
Empleo de la modalidad “Pulsaciones”
para franquear codos y sifones
En algunos casos, el simple giro de la manguera no será
suficiente para navegar con la tobera por un codo o
sifón. En estas ocasiones, gire el accionador de pulsaciones (No.1) a la posición de OFF y la válvula de pulsaciones (No. 2) -en las Limpiadoras KJ-1350-2 y
KJ-1750- a la posición de ON (Figura 7). En la modalidad de “pulsaciones”, la bomba provoca fuertes pulsaciones y vibraciones de la manguera. Con sólo hace
rotar la manguera estando la Limpiadora en la modalidad de pulsaciones, podrán atravesarse la mayoría de
los codos y sifones difíciles sin mayor dificultad.
Cómo franquear recodos difíciles con las KJ-1350-2
ó KJ-1750
Se logran las más fuertes pulsaciones con las
Limpiadoras KJ-1350-2 ó KJ-1750, si se colocan el accionador de pulsaciones (No.1) en la posición de OFF y
la válvula de pulsaciones (No. 2) en la posición de ON.
Así, la manguera y la tobera vibrarán de tal forma que
podrán sortear hasta los codos y sifones más difíciles.
(Figura 8)
Figura 8 – Para atravesar recodos difíciles
Accionador (No. 1) Válvula (No. 2)
Normal APAGADO Todos APAGADO KJ-1350-2
Codos y sifones APAGADO ENCENDIDO KJ-1750
Recodos difíciles ENCENDIDO ENCENDIDO
Accionador (No.1) en OFF
Válvula (No.2) en ON (abierta)
Accionador (No.1) en ON
Page 44
Ridge Tool Company42
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
¡
NOTA! En la modalidad de pulsaciones, el manómetro
de la Limpiadora de Chorro indicará aproximadamente 400 a 600 psi.
¡
NOTA! Si en algún momento durante la Limpieza a
chorro la presión oscila entre los 100 y 1000
psi, detenga la Limpiadora. Apague la Limpiadora
y corte (OFF) el suministro de agua, desmonte la
tobera y revise sus orificios. Probablemente se
encuentran tapados. Límpielos con la herramienta limpiatoberas empujando el alambre del grosor
correspondiente por cada orificio.
Si el problema persiste, desacople la tobera y
meta la manguera en el desagüe. Revise que el
tamiz del filtro de la admisión esté limpio. Vuelva
a encender la Limpiadora para purgarla del aire
atrapado en el sistema y de los desechos que
pudieran estar impidiendo el buen funcionamiento de la máquina.
Una vez que la manguera atraviese el codo o sifón,
vuelva a colocar la palanca del accionador de pulsaciones y la válvula en posición OFF. Reanude el avance
del cabezal de la Limpiadora.
Al encontrar una obstrucción
Normalmente, la tobera atravesará fácilmente las obstrucciones blandas y de grasa. En el caso de las obstrucciones más resistentes, habrá que recurrir a la
manipulación manual de la manguera y a las pulsaciones de la bomba.
Franqueada la obstrucción, haga avanzar y retroceder la
tobera varias veces por esa sección de la tubería para
limpiarla a fondo. En seguida, haga avanzar la tobera
varios pies por el desagüe antes de retirar la manguera.
Limpieza a presión de una tubería
La Limpiadora limpia las paredes de un desagüe lanzán-
doles agua a alta presión a través de los orificios de su
tobera. Esta misma presión genera el impulso que hace
avanzar la manguera por el desagüe. Este lavado permite restablecer el diámetro original del interior de la tubería. Mientras más despacio se retire la manguera de
la tubería, mejores serán los resultados.
Antes de extraer la manguera del desagüe, vuelva la
válvula de pulsaciones (No. 2) a la posición de OFF. Con
ello se aumentará al máximo la presión y el flujo del
agua en la tobera. Retire la manguera lentamente para
lavar las paredes interiores del desagüe.
No permita que el extremo o punta
de la manguera salga del desagüe dando vueltas. La
manguera pega latigazos y el chorro de agua que dispara la tobera puede penetrar en la piel y causar graves
lesiones.
Conjunto para el lavado a presión
Las Limpiadoras KJ-1350 y KJ-1750 también sirven
para lavar a presión vehículos comerciales, herramientas, equipos y cables empleados en la limpieza de desagües. La varilla de lavado montada a la manguera de
1
/4pulg. por 35 pies de largo va conectada a la salida de
la Limpiadora de Chorro. Para una limpieza más eficaz,
puede suministrase detergente a través del inyector
múltiple. Acople la manguera de suministro de agua al
múltiple y sumerja el otro extremo de la manguera en un
recipiente con una solución de detergente.
Procedimiento para lavar a presión
Jamás apunte el chorro de agua ha-
cia una persona.
Cuando vaya a utilizar el dispositivo de lavado a presión,
asegure que ambas válvulas para pulsaciones estén en
la posición de OFF (cerradas). Active la varilla y regule
la presión del sistema. La varilla de lavado le hará a la
manguera de 1/4pulg. de diámetro interior x 35 pies de
largo incluida, o a cualquiera de este mismo diámetro interior. El múltiple inyector agrega detergente al flujo
de agua para un lavado más efectivo. Para usar el inyector:
1. Desmonte la manguera de conexión y el conector
rápido de la Limpiadora para poder acoplar el inyector a la salida de la Limpiadora. Emplee hilo sellador en las roscas para evitar fugas. Asegure que la
flecha en el múltiple apunte en la dirección correcta:
alejándose de la Limpiadora.
2. Vuelva a acoplar la manguera y acople la varilla de
lavado al conector rápido.
3. Coloque un extremo de la manguera de trasvase
dentro del recipiente con detergente y acople el otro
extremo al múltiple inyector.
4. La tobera de la varilla de lavado tiene dos posiciones. Al girar la tobera, el chorro de pulverización se
torna angosto o ancho. También puede dirigírsela
hacia delante para obtener presión baja, o hacia
atrás para presión alta. Asegure que la tobera se encuentre en la posición BACK (presión alta) cuando se
inicia la operación. El detergente sólo puede suministrarse mientras la tobera de la varilla se encuentra en
la posición de baja presión.
5. Después de la pulverización del detergente, mueva la
tobera hacia atrás para reestablecer la presión má-
xima.
No pulverice líquidos inflamables o
sustancias químicas tóxicas.
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Page 45
Ridge Tool Company 43
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
Mini-rollo de manguera H-5
El rollo para la manguera y su manguera de 1/4pulg. x
100 pies incluida con el carro H-10 se encuentra
disponible como accesorio (H-5). En el rollo puede enrollarse una manguera de hasta 150 pies de largo. Con
una válvula de pie, el rollo de manguera puede emplearse para lavar a distancia a través de respiraderos
en techos.
Instrucciones de mantenimiento
ADVERTENCIA
Antes de efectuarle mantenimiento o regulaciones
a esta máquina, asegure que se encuentra desenchufada.
Tamiz del filtro de la admisión
Antes de cada uso:
• Revise el tamiz del filtro de la admisión por si tiene
desechos que puedan restringir el flujo de agua hacia
la bomba y afectar su buen rendimiento. Si el tamiz del
filtro está sucio u obstruido, sáquelo, límpielo y vuelva
a colocarlo en su sitio.
Orificios de la tobera
Antes de cada uso:
• Revise los orificios de la tobera que empleará. Si
algún agujero se encuentra obstruido, límpielo con la
limpia-toberas.
Limpieza de la Limpiadora
Después de usarla:
• Haga correr agua limpia por la Limpiadora y man-
guera(s) para eliminar desechos y detergente. Extraiga la tobera fuera de la manguera para aumentar
el flujo de agua por la manguera. Siempre debe enjuagar el inyector después de usarlo para que no le
quede detergente dentro.
Acondicionamiento para el invierno
Las temperaturas bajo cero (centígrado)
pueden causarle mucho daño a la bomba. Si la máquina
quedará almacenada en un lugar donde podría congelarse, cargue la Limpiadora con un anticongelante (AntiFreeze RV) (glicol no etilénico).
El kit de acondicionamiento para el invierno (H-25) incluye
Anti-Freeze (anticongelante) y una manguera de suministro que se acopla a la válvula en la admisión.
CUIDADO
Accesorios
Sólo los siguientes productos RIDGID
han sido fabricados para funcionar con las Limpiadora de
Desagües KJ-1350 y KJ-1750. Otros accesorios aptos
para usarse con otras máquinas pueden resultar peligrosos si se usan con estas máquinas. Para evitar lesiones corporales graves, emplee únicamente los
accesorios listados a continuación.
ADVERTENCIA
No. en el Modelo
catálogo No. Descripción
64697 H-10 Carro con rollo para la manguera H-10
62592 H-10 WH Carro con rollo para la manguera H-10 y manguera para sifón de
1
/4pulg. x 100 pies
62882 H-5 Mini-rollo de manguera (le hace al Carro H-10),
1
/4pulg. x 150 pies
64737 H-30 Carro H-30 con rollo para la manguera
62877 H-30 WH Carro H-30 con rollo para la manguera y manguera de chorro de
1
/2″ x 110 pies
62887 HP-EL Paquete para el lavado a presión, Limpiadoras de chorro eléctricas
64702 HW-EL Varilla de lavado, Limpiadoras de chorro eléctricas
51572 H-1235 Manguera de lavado,
1
/2pulg. x 35 pies
62897 H-10A Adaptador KJ-1750 para montaje al carro H-10
62892 H-30A Adaptador KJ-1350 para montaje al carro H-30
48367 H-25 Kit acondicionador para el invierno
47542 H-21 Herramienta limpia-toberas
67187 H-32 Jet Vac (Aspiradora con chorro)
Accesorios de las Limpiadoras
No. en el Modelo Manguera
catálogo No. Descripción
Ø interior Ø exterior
64707 H-21 Tobera de propulsión KJ-13501/8pulg. NPT le hace
64712 H-22 Tobera de penetración KJ-1350 a manguera de
1
/8pulg. – –
64717 H-24 Tobera de cabeza orientable KJ-1350 y manguera
1
/4pulg.
82832 H-25 Tobera giratoria KJ-1350
1
/8pulg. NPT
64722 H-31 Tobera de propulsión KJ-13501/4pulg. NPT le hace a – –
64727 H-32 Tobera de penetración KJ-1350 manguera de
1
/2pulg.
64742 H-41 Tobera de propulsión KJ-17501/8pulg. NPT le hace
64747 H-42 Tobera de penetración KJ-1750 a manguera de
1
/8pulg. – –
64752 H-44 Tobera de cabeza orientable KJ-1750 y manguera
1
/4pulg.
82837 H-45 Tobera giratoria KJ-1750
1
/8pulg. NPT
64757 H-51 Tobera de propulsión KJ-17501/4pulg. NPT le hace a – –
64762 H-52 Tobera de penetración KJ-1750 manguera de
1
/2pulg.
52957 H-1825 Manguera para sifón de lavabo de 1/8″ x 25 pies
1
/
8
″
3
/
16
″
53037 H-1850 Manguera para sifón de lavabo de
1
/8″ x 50 pies
1
/
8
″
3
/
16
″
45792 H-14251/4pulg. x 25 pies
3
/
16
″
1
/
4
″
47597 H-1435
1
/4pulg. x 35 pies
3
/
16
″
1
/
4
″
47602 H-1450
1
/4pulg. x 50 pies manguera para
3
/
16
″
1
/
4
″
49272 H-1475
1
/4pulg. x 75 pies sifón de 1/4pulg.
3
/
16
″
1
/
4
″
49277 H-1400
1
/4pulg. x 100 pies
3
/
16
″
1
/
4
″
64732 H-1415
1
/4pulg. x 150 pies
3
/
16
″
1
/
4
″
50002 HL-1 Líder flexible de 1/4x 12 pulgs.
1
/
8
″
3
/
16
″
50007 HL-2 Líder flexible de
1
/2x 18 pulg.
1
/
8
″
3
/
16
″
47607 H-12501/2pulg. x 50 pies
1
/
4
″
1
/
2
″
47612 H-1275
1
/2pulg. x 75 pies
1
/
4
″
1
/
2
″
47617 H-1200
1
/2pulg. x 100 pies
1
/
4
″
1
/
2
″
51587 H-1211
1
/2pulg. x 110 pies manguera de
1
/
4
″
1
/
2
″
49487 H-1215
1
/2pulg. x 150 pies chorro de 1/2pulg.
1
/
4
″
1
/
2
″
51597 H-12201/2pulg. x 200 pies
1
/
4
″
1
/
2
″
Toberas y mangueras de chorro
1
/8″ NPT le hace a manguera para sifón de 1/4″; 1/4″ NPT le hace a manguera de chorro de 1/2″ y 3/
8
″
Page 46
Sólo deben usarse piezas de recambio idénticas cuando se le hace mantenimiento a esta
máquina. Si no se siguen estas instrucciones, pueden pro-
ducirse lesiones graves.
Si tiene cualquier pregunta relativa al servicio o reparación de esta máquina, llame o escriba a:
Ridge Tool Company
Technical Service Department
400 Clark Street
Elyria, Ohio 44035-6001
Teléfono: (800) 519-3456
E-mail: [email protected]
Para obtener el nombre y la dirección del Servicentro
Autorizado más cercano, llame al (800) 519-3456 o
visítenos en http://www.ridgid.com
La EPA (Agencia para la Protección
del Medioambiente de los EE.UU.) prohíbe vaciar sustancias que contienen glicol etilénico por la red de alcantarillado.
Almacenaje de la máquina
Los equipos motorizados deben
guardarse bajo techo o bien tapados en tiempo de lluvia.
Almacene las Limpiadoras bajo llave donde no las
puedan alcanzar los niños o personas inexpertas. En
manos de personas sin entrenamiento, estas máquinas
pueden causar graves lesiones.
Servicio y reparaciones
ADVERTENCIA
Las “Instrucciones de Mantenimiento” cubren la mayor
parte de los servicios que requiere esta máquina.
Cualquier problema que no haya sido comentado en
esta sección debe ser resuelto únicamente por un téc-
nico de reparaciones autorizado por RIDGID.
La máquina debe llevarse a un Servicentro Autorizado
Independiente RIDGID o ser devuelta a la fábrica. Todas
las reparaciones efectuadas por los establecimientos de
servicio Ridge están garantizadas de estar libres de defectos de material y de mano de obra.
Ridge Tool Company44
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Page 47
Ridge Tool Company 45
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
Diagramas de cableado
KJ-1350 —120 voltios
T4, T8
PI
Blanco
Negro
Conexión del conmutador
de flip-flop
Vista desde abajo
Conmutador
de
flip-flop
L
Negro
Blanco
Verde
N
PE
12 GA
120V/60Hz
Motor
PRINCIPAL
AUX
T4
T8
TI
T5
PI
IEC estándar
PROBLEMA
CAUSA REMEDIO
La Limpiadora funciona
pero genera poca o nada
de presión.
Cuando se la pone en
marcha, la Limpiadora
no logra alcanzar su
máxima presión.
El manómetro de la
Limpiadora indica
presiones que fluctúan
entre los 100 y 1000 psi.
Detección de averías
Poca agua.
Aire atrapado en el sistema.
Orificios de propulsión en la tobera obstruidos.
Orificios de propulsión en la tobera obstruidos.
Mugre o aire atrapado en el sistema.
Asegure que el grifo o llave de agua esté abierto.
Asegure que la válvula de admisión de agua a la
Limpiadora esté abierta.
Asegure que la manguera del suministro de agua
tenga flujo y no esté doblada o aplastada.
Extraiga la tobera de la manguera y haga funcionar
la Limpiadora para que elimine el aire atrapado y los
desechos del sistema.
Extraiga la tobera y limpie los orificios de propulsión
con la limpiatoberas.
Extraiga la tobera. Límpiele los orificios con la
limpiatoberas: seleccione los alambres del grosor
adecuado y empújelos a través de cada orificio de
propulsión para desalojar los desechos.
Extraiga la tobera e introduzca la manguera en el
desagüe. Haga funcionar la Limpiadora para que
elimine el aire atrapado o los desechos.
Page 48
Ridge Tool Company46
Limpiadoras de chorro de agua KJ-1350 y KJ-1750
KJ-1750 de exportación – 230 voltios
N
Azul
Café
Verde/amarillo
L
PE
12 GA
230V/50Hz
IEC estándar
Conmutador giratorio
Motor
PRINCIPAL
AUX
T4
T8
TI
T5
PI
ON OFF
KJ-1750 — 120 voltios
Conmutador giratorio
L
Negro
Blanco
Verde
N
PE
12 GA
120V/60Hz
IEC estándar
Motor
PRINCIPAL
AUX
T4
T8
TI
T5
PI
ON OFF
Page 49
Printed in U.S.A. 7/04 278-105-671.10
REV. A
What is covered
RIDGID®tools are warranted to be free of defects in workmanship and material.
How long coverage lasts
This warranty lasts for the lifetime of the RIDGID
®
tool. Warranty coverage ends when the prod-
uct becomes unusable for reasons other than defects in workmanship or material.
How you can get service
To obtain the benefit of this warranty, deliver via prepaid transportation the complete product
to RIDGE TOOL COMPANY, Elyria, Ohio, or any authorized RIDGID
®
INDEPENDENT SERVICE
CENTER. Pipe wrenches and other hand tools should be returned to the place of purchase.
What we will do to correct problems
Warranted products will be repaired or replaced, at RIDGE TOOL’S option, and returned at no
charge; or, if after three attempts to repair or replace during the warranty period the product
is still defective, you can elect to receive a full refund of your purchase price.
What is not covered
Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. RIDGE
TOOL shall not be responsible for any incidental or consequential damages.
How local law relates to the warranty
Some states do not allow the exclusion or limitation of incidental or consequential damages,
so the above limitation or exclusion may not apply to you. This warranty gives you specific
rights, and you may also have other rights, which vary, from state to state, province to
province, or country to country.
No other express warranty applies
This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID
®
products. No
employee, agent, dealer, or other person is authorized to alter this warranty or make any other
warranty on behalf of the RIDGE TOOL COMPANY.
FULL LIFETIME
Qué cubre
Las herramientas RIDGID están garantizadas contra defectos de la mano de obra y de los
materiales empleados en su fabricación.
Duración de la cobertura
Esta garantía cubre a la herramienta RIDGID durante toda su vida útil. La cobertura de la
garantía caduca cuando el producto se torna inservible por razones distintas a las de defectos
en la mano de obra o en los materiales.
Cómo obtener servicio
Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del producto a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier Servicentro Independiente
RIDGID. Las llaves para tubos y demás herramientas de mano deben devolverse a la tienda donde
se adquirieron.
Lo que hacemos para corregir el problema
El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGE TOOL,
y devuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido
tres veces durante el período de su garantía, Ud. puede optar por recibir un reembolso por el valor
total de su compra.
Lo que no está cubierto
Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE TOOL no se
hace responsable de daño incidental o consiguiente alguno.
Relación entre la garantía y las leyes locales
Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anteriormente no rija para Ud. Esta garantía le otorga derechos específicos, y puede que, además,
Ud tenga otros derechos, los cuales varían de estado a estado, provincia a provincia o país a país.
No rige ninguna otra garantía expresa
Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID. Ningún
empleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofrecer cualquier otra garantía en nombre de RIDGE TOOL COMPANY.
Ce qui est couvert
Les outils RIDGE
®
sont garantis contre tous vices de matériaux et de main d’oeuvre.
Durée de couverture
Cette garantie est applicable durant la vie entière de l’outil RIDGE
®
. La couverture cesse dès lors que
le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d’oeuvre.
Pour invoquer la garantie
Pour toutes réparations au titre de la garantie, il convient d’expédier le produit complet en port payé
à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID
®
agréé. Les
clés à pipe et autres outils à main doivent être ramenés au lieu d’achat.
Ce que nous ferons pour résoudre le problème
Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis
réexpédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant
la période de validité de la garantie le produit s’avère toujours défectueux, vous aurez l’option de
demander le remboursement intégral de son prix d’achat.
Ce qui n’est pas couvert
Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont pas couvertes par
cette garantie. RIDGE TOOL ne sera tenue responsable d’aucuns dommages directs ou indirects.
L’influence de la législation locale sur la garantie
Puisque certaines législations locales interdisent l’exclusion des dommages directs ou indirects,
il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous
donne des droits spécifiques qui peuvent être éventuellement complétés par d’autres droits
prévus par votre législation locale.
Il n’existe aucune autre garantie expresse
Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits
RIDGID
®
. Aucun employé, agent, distributeur ou tiers n’est autorisé à modifier cette garantie ou à
offrir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.
Ridge Tool Company
400 Clark Street
Elyria, Ohio 44035-6001
WARRANTY
Against Material Defects
& Workmanship
FULL LIFETIME
WARRANTY
Against Material Defects
& Workmanship
FULL LIFETIME
WARRANTY
Against Material Defects
& Workmanship
Loading...
