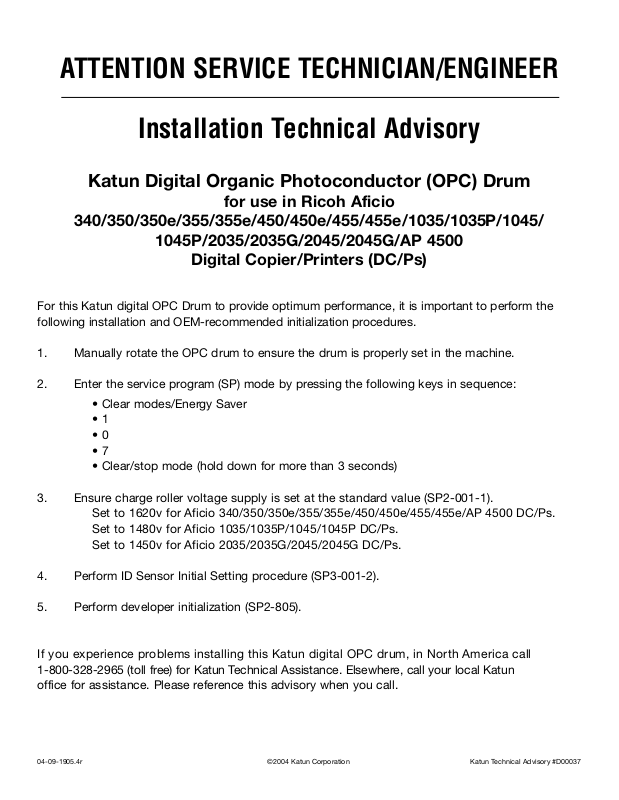

ATTENTION SERVICE TECHNICIAN/ENGINEER

Installation Technical Advisory

Katun Digital Organic Photoconductor (OPC) Drum

for use in Ricoh Aficio

340/350/350e/355/355e/450/450e/455/455e/1035/1035P/1045/

1045P/2035/2035G/2045/2045G/AP 4500

Digital Copier/Printers (DC/Ps)

For this Katun digital OPC Drum to provide optimum performance, it is important to perform the following installation and OEM-recommended initialization procedures.

1. Manually rotate the OPC drum to ensure the drum is properly set in the machine.

2. Enter the service program (SP) mode by pressing the following keys in sequence:

• Clear modes/Energy Saver

• 1

• 0

• 7

• Clear/stop mode (hold down for more than 3 seconds)

3. Ensure charge roller voltage supply is set at the standard value (SP2-001-1). Set to 1620v for Aficio 340/350/350e/355/355e/450/450e/455/455e/AP 4500 DC/Ps. Set to 1480v for Aficio 1035/1035P/1045/1045P DC/Ps. Set to 1450v for Aficio 2035/2035G/2045/2045G DC/Ps.

4. Perform ID Sensor Initial Setting procedure (SP3-001-2).

5. Perform developer initialization (SP2-805).

If you experience problems installing this Katun digital OPC drum, in North America call 1-800-328-2965 (toll free) for Katun Technical Assistance. Elsewhere, call your local Katun office for assistance. Please reference this advisory when you call.

ATENCIÓN TÉCNICOS DE SERVICIO

Recomendaciones técnicas de instalación

Tambor digital fotoconductor orgánico (OPC)

de Katun para uso en copiadoras e impresoras digitales

Ricoh Aficio 340/350/350e/355/355e/450/450e/455/455e/

1035/1035P/1045/1045P/2035/2035G/2045/2045G/AP 4500

Para que este tambor digital OPC de Katun brinde un rendimiento óptimo, se deben seguir los siguientes procedimientos de instalación y preparación recomendados por el fabricante original.

1. Rotar manualmente el tambor OPC para verificar que el tambor esté debidamente

colocado en la máquina.

2. Presionar las siguientes teclas en secuencia para entrar al modo de programa de

servicio (SP):

• Modo Depejar/Ahorro de Energia

• 1

• 0

• 7

• Modo Despejar/detener (mantener presionado por más de 3 segundos)

3. Verificar que el suministro de voltaje del rodillo de carga esté en el valor estándar de

o 1620 V (SP2-001-1) [Aficio 340/350/350e/355/355e/450/450e/455/455e/AP 4500] o 1480 V [Aficio 1035/1035P/1045/1045P] o 1450 V [Aficio 2035/2035G/2045/2045G]

4 . Realizar el procedimiento de configuración inicial del sensor ID (ID Sensor Initial

Setting) (SP3-001-2).

5. Inicializar el revelador (SP2-805).

Si se presenta algún problema durante la instalación de este tambor digital OPC de Katun, puede solicitar asistencia técnica llamando, en Norteamérica al 1-800-328-2965 (gratis), y en cualquier otro lugar del mundo, a la oficina local de Katun. Al llamar, sírvase hacer referencia a esta publicación técnica.

AVIS AUX INGENIEURS/TECHNICIENS DE MAINTENANCE

Avis technique pour l’installation

Photorécepteur organique (tambour OPC)

Katun numérique pour les copieurs/imprimantes

numériques Ricoh Aficio

340/350/350e/355/355e/450/450e/455/455e/1035/

1035P/1045/1045P/2035/2035G/2045/2045G/AP 4500

Les procédures suivantes d’installation et de réglage initial recommandées par les OEM doivent être suivies pour garantir le fonctionnement optimal de ce tambour OPC Katun numérique.

1. Faites pivoter manuellement le tambour OPC pour vous assurer qu’il est bien en place dans la machine.

2. Sélectionnez le mode du programme utilitaire (SP) en appuyant sur les touches suivantes, dans l’ordre indiqué :

• Effacement modes/Economiseur d’énergie

• 1

• 0

• 7

• Effacement/Arrêt mode (maintenez enfoncée pendant au moins 3 secondes)

3. Assurez-vous que l’alimentation électrique du rouleau chargeur est réglée à la valeur standard de

o 1620 V (SP2-001-1) [Aficio340/350/350e/355/355e/450/450e/455/455e/AP 4500] o 1480 V [Aficio 1035/1035P/1045/1045P ] o 1450 V [Aficio 2035/2035G/2045/2045G]

4 . Effectuez la procédure de réglage initial du capteur d’identification (SP3-001-02).

5. Amorcez l’initialisation du révélateur (SP2-805).

En cas de difficultés lors de l’installation du tambour OPC Katun numérique, en France appelez l’assistance technique au 01-49-44-42-60. Partout ailleurs, veuillez contacter votre bureau local Katun. Veuillez faire référence à cet avis technique lors de votre appel.

ACHTUNG SERVICETECHNIKER/-INGENIEURE

Installationsanleitung

Katun digitale OPC-Trommel

für Ricoh Aficio

340/350/350e/355/355e/450/450e /455/455e/1035/

1035P/1045/1045P/2035/2035G/2045/2045G/AP 4500

zum Einsatz in digitale Kopierer/Drucker

Um die optimale Leistungsfähigkeit dieser digitale OPC-Trommel zu gewährleisten, ist es notwendig, die nachfolgenden Installationsschritte sowie die vom Originalhersteller empfohlenen Initialisierungsschritte durchzuführen.

1. Drehen Sie die OPC-Trommel manuell, um sicherzustellen, daß sie richtig eingesetzt ist.

2. Stellen Sie den Serviceprogramm-Modus (SP) ein, indem Sie die folgenden Tasten in der vorgegebenen Reihenfolge drücken:

• Betriebsarten löschen/Energie sparen

• 1

• 0

• 7

• Löschen/Stop (länger als drei Sekunden gedrückt halten)

3. Vergewissern Sie sich, daß die Ladungsroller-Spannung auf den Standardwert o 1620 V (SP2-001-1) [Aficio 340/350/350e/355/355e/450/450e/455/455e/AP

4500] oder o 1480 V [Aficio 1035/1035P/1045/1045P] eingestellt ist. o 1450 V [Aficio 2035/2035G/2045/2045G]

4 . Führen Sie die Schritte zur ID-Sensor Initialisierung durch (SP3-001-2).

5. Führen Sie die Entwickler-Initialisierung durch (SP2-805).

Sollten bei der Installation dieser Katun digitale OPC-Trommel Probleme auftreten, wenden Sie sich bitte an den Kundendienst der Katun Germany GmbH unter der Rufnummer 02131/34 46-0. Bitte verweisen Sie auf diese Installationsanweisung.

ALL’ATTENZIONE DEL PERSONALE TECNICO

Bollettino tecnico d’installazione

Tamburo fotoconduttore organico digitale (OPC) Katun

per uso nelle copiatrici/stampanti digitali

Ricoh Aficio

340/350/350e/355/355e/450/450e/455/455e/1035/

1035P/1045/1045P/2035/2035G/2045/2045G/AP 4500

Per ottenere prestazioni ottimali da questo tamburo digitale OPC Katun è importante eseguire le seguenti procedure di installazione e di regolazione consigliate dai produttori OEM.

1. Ruotare manualmente il tamburo OPC per assicurarsi che sia installato correttamente nella macchina.

2. Immettere la modalità di programma di manutenzione (SP) premendo in successione i tasti seguenti:

• Cancella modalità/Risparmio energetico

• 1

• 0

• 7

• Cancella/modalità arresto (tenere premuto per più di 3 secondi)

3. Assicurarsi che la tensione di alimentazione del rullo di carica sia impostata sul valore standard di o 1620 V (SP2-001-1) [Aficio 340/350/350e/355/355e/450/450e/455/455e/AP 4500] o 1480 V [Aficio 1035/1035P/1045/1045P] o 1450 V [Aficio 2035/2035G/2045/2045G]

4 . Eseguire la procedura di impostazione iniziale del sensore ID (SP3-001-2).

5. Eseguire l’inizializzazione del developer (SP2-805).

Se si riscontrano problemi nell’installazione di questo tamburo digitale OPC Katun, contattare gli uffici locali di assistenza tecnica Katun allo 02-456.76.01, facendo riferimento a questo bollettino.
