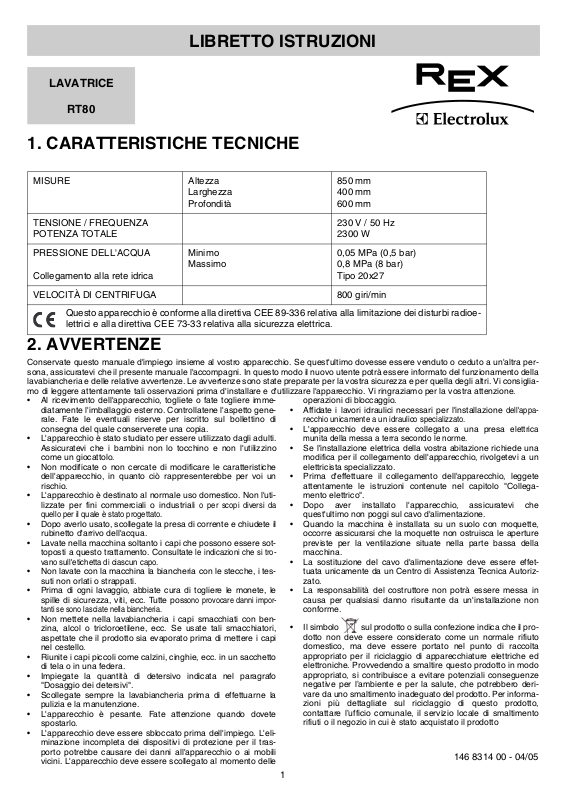

LIBRETTO ISTRUZIONI
LAVATRICE
RT80
1. CARATTERISTICHE TECNICHE
MISURE |
Altezza |
850 mm |
|
Larghezza |
400 mm |
|
Profondità |
600 mm |
|
|
|
TENSIONE / FREQUENZA |
|
230 V / 50 Hz |
POTENZA TOTALE |
|
2300 W |
|
|
|
PRESSIONE DELL'ACQUA |
Minimo |
0,05 MPa (0,5 bar) |
|
Massimo |
0,8 MPa (8 bar) |
Collegamento alla rete idrica |
|
Tipo 20x27 |
|
|
|
VELOCITÀ DI CENTRIFUGA |
|
800 giri/min |
|
|
|
Questo apparecchio è conforme alla direttiva CEE 89-336 relativa alla limitazione dei disturbi radioelettrici e alla direttiva CEE 73-33 relativa alla sicurezza elettrica.
2. AVVERTENZE
Conservate questo manuale d'impiego insieme al vostro apparecchio. Se quest'ultimo dovesse essere venduto o ceduto a un'altra persona, assicuratevi che il presente manuale l'accompagni. In questo modo il nuovo utente potrà essere informato del funzionamento della lavabiancheria e delle relative avvertenze. Le avvertenze sono state preparate per la vostra sicurezza e per quella degli altri. Vi consigliamo di leggere attentamente tali osservazioni prima d'installare e d'utilizzare l'apparecchio. Vi ringraziamo per la vostra attenzione.
• Al ricevimento dell'apparecchio, togliete o fate togliere imme- |
operazioni di bloccaggio. |
|
diatamente l'imballaggio esterno. Controllatene l'aspetto gene- |
• Affidate i lavori idraulici necessari per l'installazione dell'appa- |
|
rale. Fate le eventuali riserve per iscritto sul bollettino di |
recchio unicamente a un idraulico specializzato. |
|
consegna del quale conserverete una copia. |
• L'apparecchio deve essere collegato a una presa elettrica |
|
• L'apparecchio è stato studiato per essere utilizzato dagli adulti. |
munita della messa a terra secondo le norme. |
|
Assicuratevi che i bambini non lo tocchino e non l'utilizzino |
• Se l'installazione elettrica della vostra abitazione richiede una |
|
come un giocattolo. |
modifica per il collegamento dell'apparecchio, rivolgetevi a un |
|
• Non modificate o non cercate di modificare le caratteristiche |
elettricista specializzato. |
|
dell'apparecchio, in quanto ciò rappresenterebbe per voi un |
• Prima d'effettuare il collegamento dell'apparecchio, leggete |
|
rischio. |
attentamente le istruzioni contenute nel capitolo "Collega- |
|
• L'apparecchio è destinato al normale uso domestico. Non l'uti- |
mento elettrico". |
|
lizzate per fini commerciali o industriali o per scopi diversi da |
• Dopo aver installato l'apparecchio, assicuratevi che |
|
quello per il quale è stato progettato. |
quest'ultimo non poggi sul cavo d'alimentazione. |
|
• Dopo averlo usato, scollegate la presa di corrente e chiudete il |
• Quando la macchina è installata su un suolo con moquette, |
|
rubinetto d'arrivo dell'acqua. |
occorre assicurarsi che la moquette non ostruisca le aperture |
|
• Lavate nella macchina soltanto i capi che possono essere sot- |
previste per la ventilazione situate nella parte bassa della |
|
toposti a questo trattamento. Consultate le indicazioni che si tro- |
macchina. |
|
vano sull'etichetta di ciascun capo. |
• La sostituzione del cavo d'alimentazione deve essere effet- |
|
• Non lavate con la macchina la biancheria con le stecche, i tes- |
tuata unicamente da un Centro di Assistenza Tecnica Autoriz- |
|
suti non orlati o strappati. |
zato. |
|
• Prima di ogni lavaggio, abbiate cura di togliere le monete, le |
• La responsabilità del costruttore non potrà essere messa in |
|
spille di sicurezza, viti, ecc. Tutte possono provocare danni impor- |
causa per qualsiasi danno risultante da un'installazione non |
|
tanti se sono lasciate nella biancheria. |
conforme. |
|
• Non mettete nella lavabiancheria i capi smacchiati con ben- |
• Il simbolo |
sul prodotto o sulla confezione indica che il pro- |
zina, alcol o tricloroetilene, ecc. Se usate tali smacchiatori, |
aspettate che il prodotto sia evaporato prima di mettere i capi nel cestello.
• Riunite i capi piccoli come calzini, cinghie, ecc. in un sacchetto di tela o in una federa.
• Impiegate la quantità di detersivo indicata nel paragrafo "Dosaggio dei detersivi".
• Scollegate sempre la lavabiancheria prima di effettuarne la pulizia e la manutenzione.
• L'apparecchio è pesante. Fate attenzione quando dovete
spostarlo. |
dotto non deve essere considerato come un normale rifiuto |
|
|
domestico, ma deve essere portato nel punto di raccolta |
|
|
appropriato per il riciclaggio di apparecchiature elettriche ed |
|
|
elettroniche. Provvedendo a smaltire questo prodotto in modo |
|
|
appropriato, si contribuisce a evitare potenziali conseguenze |
|
|
negative per l’ambiente e per la salute, che potrebbero deri- |
|
|
vare da uno smaltimento inadeguato del prodotto. Per informa- |
|
|
zioni più dettagliate sul riciclaggio di questo prodotto, |
|
|
contattare l’ufficio comunale, il servizio locale di smaltimento |
|
|
rifiuti o il negozio in cui è stato acquistato il prodotto |
|
• L'apparecchio deve essere sbloccato prima dell'impiego. L'eli- |
|
|
minazione incompleta dei dispositivi di protezione per il tras- |
|
|
porto potrebbe causare dei danni all'apparecchio o ai mobili |
146 8314 00 - 04/05 |
|
vicini. L'apparecchio deve essere scollegato al momento delle |
||
|
1
3. INSTALLAZIONE
3.1. Sbloccaggio
Le parti che servono a proteggere durante il trasporto gli organi interni della lavabiancheria devono essere tutte obbligatoriamente tolte prima della prima messa in funzione della lavabiancheria.
Togliete l'imballaggio dall'apparec-
chio. Inclinate l'apparecchio sul lato
e togliete lo spessore sotto il motore e raddrizzate l'apparecchio.
Inclinate l'apparecchio verso l'indietro, fategli fare un quarto di giro su uno degli angoli per togliere la base di trasporto.
Aprite il coperchio dell'apparecchio e togliete gli spessori di bloccaggio e le pellicole di plastica. Richiudete il coperchio.
Con una chiave da 10, togliete le due viti e i distanziali sulla parte posteriore.
Le aperture, ormai visibili, devono essere chiuse con delle mascherine che si trovano nella busta allegata all'apparecchio; non dimenticate di richiudere la capsula centrale.
Assicuratevi di aver effettivamente tolto questi pezzi dall'apparecchio e conservateli in caso di un futuro trasporto.
Se volete conservare l'allineamento della lavabiancheria con i mobili contigui, potete tagliare la barretta di mantenimento dei tubi situata dietro la lavabiancheria. Non rimuovete i due otturatori laterali.
3.2. Collocazione
Mettete l'apparecchio su un suolo piatto e duro in locale aerato. Assicuratevi che l'apparecchio non tocchi il muro o gli altri mobili della stanza.
3.3. Spostamento dell'apparecchio
Per spostare la lavabiancheria, basta metterla sulle rotelle tirando a fondo da destra verso sinistra la leva situata in basso dell'apparecchio. Dopo che l'apparecchio è posizionato nel punto prescelto, riportate la leva nella sua posizione iniziale.
3.4. Messa a livello
Una precisa messa a livello evita le vibrazioni, i rumori e gli spostamenti dell'apparecchio durante il funzionamento.
Mettete l'apparecchio a livello agendo sul piede troppo corto. Svitate insieme il piede e la ghiera (se
occorre, sollevate l'apparecchio).
Quando l'apparecchio è stabile, bloccate il piede al suolo e rimontate la ghiera al massimo.
3.5. Entrata acqua
Ricordatevi d’installare il tubo d’entrata acqua sul posteriore della vostra lavatrice :
- inserite la guarnizione flangiata
nell’orifizio della parte inferiore del pannello posteriore (fig 1).
- Avvitate la manopola inferiore del tubo d’entrata acqua (fig. 2).
- Connettete il raccordo del tubo d’ali-
mentazione sul rubinetto, prendendo
cura di ben posizionare la guarnizione
piatta.
- Aprite il rubinetto d’entrata acqua.
Il tubo d’entrata acqua non puó
essere prolungato. Se è troppo corto,
vogliate contattare l’Assistenza Tecnica.
3.6. Scarico
- Montate il gomito in plastica sul tubo di scarico.
- Piazzate l’insieme nella condotta di scarico (o nel lavandino) ad un’altezza compresa tra 70 e 100 cm.
Assicuratevi che non rischi di cadere. E indispensabile prevedere un entrata
d’aria all’estremitá del tubo di scarico.
Importante: in un alcun caso il tubo di scarico deve essere prolungato. Se è troppo corto, vogliate contattare l’Assistenza Tecnica.
3.7. Collegamento elettrico
Questa lavabiancheria può essere collegata unicamente su 230V monofase.
Verificate il calibro del fusibile di linea: 10A a 230 V. L'apparecchio non deve essere collegato mediante una prolunga o una presa multipla. Controllate che la presa di terra sia conforme alle norme in vigore.
2
4. USO
4.1. Panenello commandi
1 - Tasto «On/Off»
2 - Tasto «Super Risciacquo»
3 - Tasto «Antipiega»
1
2
3
5
4
4.2. Come effettuare un lavaggio ?
Prima d'effettuare il primo lavaggio nella lavabiancheria, vi consigliamo d'effettuare un lavaggio preliminare a 90°C senza biancheria, ma con un detersivo per pulire la vasca.
4.2.1. Carico della biancheria
•Sollevate il coperchio della macchina.
•Aprite il cestello premendo il pulsante di bloccaggio A: i due sportelli si sganciano automaticamente.
•Introducete la biancheria, chiudete il cestello e il coperchio della lavabiancheria.
|
Importante: prima della chiusura |
|
del coperchio della macchina, as- |
|
sicuratevi che la porta del cestello |
|
sia ben chiusa. |
|
•sportelli agganciati, |
A |
•pulsante di bloccaggio A non più |
premuto. |
4.2.2. Dosaggio dei detersivi
Grazie a un dispositivo di lavaggio che permette di ridurre i consumi d'acqua e dei detersivi, potete ridurre le dosi consigliate dai produttori di detersivi.
Versate la dose di detersivo in polvere nei compartimenti lavaggio e prelavaggio
se avete scelto l'opzione "prelavaggio". Versate eventualmente l'ammorbidente nel compartimento
e la candeggina nel compartimento
. Se usate un altro tipo di detergente, consultate il paragrafo "detergenti e additivi" della guida di lavaggio.
4.3. Scelta della velocità della centrifuga
Con la manopola di regolazione centrifuga è possibile scegliere la velocità di centrifuga oppure l’esclusione.
4 - Lampada spia di funzionamento
5 - Selettore della velocità della centrifuga
6 - Selettore dei programmi
7 - Selettore dei temperature
6 |
7 |
4.3.1. Scelta della temperatura
Selezionate la temperatura di lavaggio adatta per il programma prescelto (seguendo l'informazione fornita nella tabella dei programmi) e attenetevi alla temperatura indicata sull'etichetta delle istruzioni per ogni articolo che deve essere lavato (ved. la guida di lavaggio).
4.3.2. Scelta dei tasti
Premere il tasto desiderato.
4.3.2.1. Tasto «Super risciacquo»
Questo tasto può essere usato nei programmi Cotone. I risciacqui sono effetuati con più d’acqua. E' consigliato per le persone allergiche ai detersivi.
4.3.2.2. Tasto «Antipiega»
Selezionando questa opzione, la macchina non scarica l'acqua dell'ultimo risciacquo, per evitare la formazione di pieghe nei tessuti, se il bucato non viene tolto dalla lavatrice subito dopo la fine del lavaggio.
4.3.2.3. Tasto «On/Off»
Premere questo tasto per avviare la lavatrice ; ripremerlo per interrompere un programma.
4.3.2.4. Lampada spia di funzionamento
Si accende quando si preme il tasto «Avvio/Arresto» e si spegne quando il ciclo è finito (manopola programmi in posizione stop).
4.3.3. Scelta del programma
Scegliete il programma in funzione del tipo della biancheria. Girate la manopola del programmatore in senso orario.
3
