Rex RL6T, RT730 User Manual

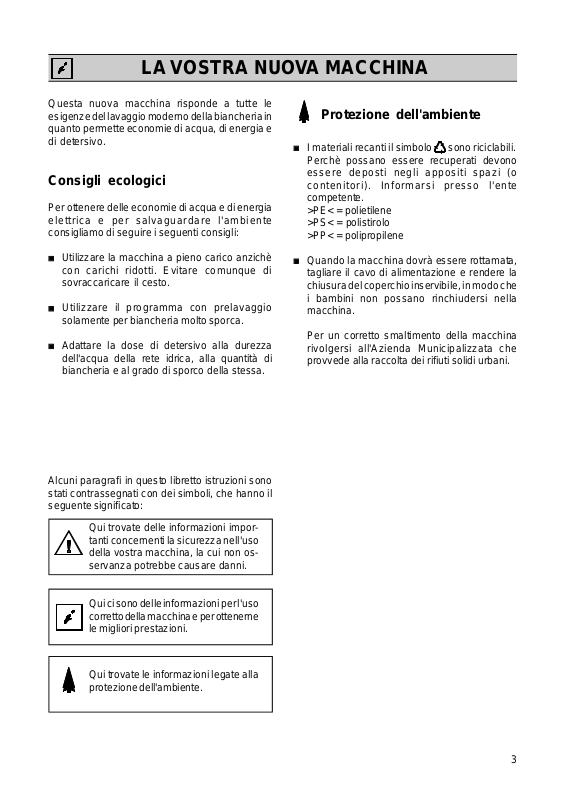

LA VOSTRA NUOVA MACCHINA

Questa nuova macchina risponde a tutte le esigenze del lavaggio moderno della biancheria in quanto permette economie di acqua, di energia e di detersivo.

Consigli ecologici

Per ottenere delle economie di acqua e di energia elettrica e per salvaguardare l'ambiente consigliamo di seguire i seguenti consigli:

Protezione dell'ambiente

I materiali recanti il simbolo sono riciclabili. Perchè possano essere recuperati devono essere deposti negli appositi spazi (o contenitori). Informarsi presso l'ente competente. >PE< = polietilene >PS< = polistirolo >PP< = polipropilene

Utilizzare la macchina a pieno carico anzichè con carichi ridotti. Evitare comunque di sovraccaricare il cesto.

Utilizzare il programma con prelavaggio solamente per biancheria molto sporca.

Adattare la dose di detersivo alla durezza dell'acqua della rete idrica, alla quantità di biancheria e al grado di sporco della stessa.

Alcuni paragrafi in questo libretto istruzioni sono stati contrassegnati con dei simboli, che hanno il seguente significato:

Qui trovate delle informazioni importanti concernenti la sicurezza nell'uso della vostra macchina, la cui non osservanza potrebbe causare danni.

Quando la macchina dovrà essere rottamata, tagliare il cavo di alimentazione e rendere la chiusura del coperchio inservibile, in modo che i bambini non possano rinchiudersi nella macchina.

Per un corretto smaltimento della macchina rivolgersi all'Azienda Municipalizzata che provvede alla raccolta dei rifiuti solidi urbani.

Qui ci sono delle informazioni per l'uso corretto della macchina e per ottenerne le migliori prestazioni.

Qui trovate le informazioni legate alla protezione dell'ambiente.

SOMMARIO

Per l'utente

Avvertenze 5 Descrizione della macchina 6 Uso 7 Sequenza delle operazioni 8/9 Programmi di lavaggio 10/11 Consigli per il lavaggio 12-14 Manutenzione 15 Anomalie di funzionamento 16/17

Per l'installatore

Caratteristiche tecniche 18

Installazione

Dispositivi di sicurezza per il trasporto 18 Posizionamento 19 Spostamento 19 Alimentazione dell'acqua 19 Scarico 19 Collegamento elettrico 20

AVVERTENZE

È importante conservare questo manuale d'uso con la macchina per qualsiasi futura necessità. Se si deve vendere la macchina o darla a qualche altra persona, verificare che il manuale accompagni la macchina per permettere al nuovo utilizzatore di essere informato sul relativo funzionamento e le avvertenze. Queste avvertenze sono state previste per la vostra sicurezza e quella degli altri. Vi preghiamo quindi di leggerle attentamente prima di installare ed utilizzare la macchina.

Avvertenze generali

Controllare, all'atto del disimballo, che la macchina non sia danneggiata. In caso di dubbio, non metterla in funzione, ma rivolgersi all'assistenza tecnica.

Questa macchina è stata progettata per essere utilizzata da persone adulte. Verificare quindi che i bambini non la tocchino e non la utilizzino come un giocattolo.

I piccoli animali domestici potrebbero introdursi nel cesto della macchina. Controllare quindi il cesto prima di metterla in moto.

Installazione

Si devono togliere i dispositivi di sicurezza della macchina prima di utilizzarla. Se non si eliminano i dispositivi di protezione utilizzati per il trasporto, o se si eliminano in maniera incompleta, ne possono derivare danni alla macchina o ai mobili. Consultare il relativo paragrafo nel manuale d'uso.

Se si dovesse verificare la necessità di un'eventuale modifica dell'impianto elettrico domestico per poter installare la macchina, questo lavoro dovrà essere effettuato solo da personale qualificato.

Qualsiasi intervento idraulico richiesto per l'installazione della macchina dovrà essere effettuato solo da un idraulico qualificato.

Dopo aver installato la macchina verificare che non sia appoggiata sul cavo di alimentazione.

Se la macchina è posta su pavimento di moquette assicurarsi che tra i piedini di appoggio e il pavimento ci sia circolazione d'aria.

Lavare solo articoli previsti per il lavaggio in lavatrice Seguire le istruzioni riportate sull'etichetta di ogni capo.

Non sovraccaricare la macchina. Seguire le istruzioni fornite nel manuale.

Le monete, gli spilli di sicurezza, gli spilli, le viti, ecc. rimasti nella biancheria possono provocare grossi danni.

Non si devono mettere in macchina capi smacchiati con benzina, alcool, trielina, ecc. Se si utilizzano tali prodotti prima del lavaggio, bisogna aspettare che il prodotto sia evaporato prima di introdurre i capi nella macchina.

Raggruppare i capi di piccole dimensioni, quali calzini, cinture, ecc., in una piccola borsa di tela o in una federa. Questo per evitare che questi pezzi vadano a finire tra il cesto e la vasca.

Utilizzare solo la quantità di ammorbidente indicata dal produttore. Una quantità eccessiva di prodotto potrebbe rovinare la biancheria.

Lasciare i coperchi del cesto e della macchina aperti quando questa non viene utilizza. Ciò previene gli odori di muffa.

Si consiglia di staccare sempre la spina dalla presa di corrente e chiudere il rubinetto dell'acqua dopo l'uso.

Assistenza tecnica/riparazioni

In caso di guasto, non cercare di riparare la macchina da soli. Le riparazioni eseguite da personale non qualificato possono provocare danni.

Per eventuali riparazioni, rivolgersi a un centro di assistenza autorizzato e richiedere pezzi di ricambio originali.

Uso

Questa macchina è destinata ad un uso domestico. Non utilizzarla per scopi diversi da quelli per i quali è stata stata progettata.

DESCRIZIONE DELLA MACCHINA

Manopola "programmi"

Tasti

Lampada spia di funzionamento

Manopola "temperature"

Guida programmi di lavaggio

Coperchio

Maniglia per aprire il coperchio

Le vaschette del cassetto detersivo

Simboli

(

) prelavaggio (1)

(

) lavaggio (2) (polvere o detersivo liquido)

(

) candeggina (3).

(

) ammorbidente (4).

(5) Orifizio di troppo pieno

Leva per le rotelle

Sportello davanti al filtro

Pannello commandi

Importante : Non ruotare mai la manopola selezione programmi

quando la macchina è in funzione

6 5 0 G I R I

ELECTRONIC CONTROL

USO

ZANUSSI TECHNOLOGY RL 6 T

CENTRIFUGA

MEZZO

ESCLUSA

CARICO

1 2 3

1 Tasto "Avvio/Arresto" ( )

Premere questo tasto per avviare la macchina; rilasciarlo per interrompere un programma o per spegnere la macchina.

2 Lampada spia di funzionamento

Si accende quando si preme il tasto avvio/arresto e si spegne a fine programma.

PROGRAMMI

TEMPERATURE

60°

5 Manopola selezione programmi

Girare la manopola in senso orario per scegliere il programme di lavaggio.

6 Manopola selezione temperature

Girare la manopola per scegliere la temperatura di lavaggio. È possibile effettuare lavaggi con acqua fredda posizionando la manopola su "

3 Tasto "mezzo carico"

Questo pulsante permette di lavare piccoli quantitativi di biancheria poco sporca (max 2,5 kg) e unicamente per i programmi di cotone.

4 Tasto "centrifuga esclusa"

Premere questo tasto quando si lavano tessuti di cotone o lino particolarmente "delicati" per escludere tutte le fasi di centrifuga.

SEQUENZA DELLE OPERAZIONI

Prima di effettuare il primo lavaggio consigliamo di eseguire un ciclo cotone a 60°C, senza biancheria, per togliere eventuali residui di lavorazione dalla vasca e dal cesto. Versare 1/2 misurino di detersivo nella vaschetta del lavaggio e mettere in funzione la macchina.

1. Caricare la biancheria

alzare il coperchio della macchina

aprire il cesto con le due mani premendo il pulsante A fino a ottenere lo sganciamento degli sportelli

introdurre la biancheria nel cesto ; chiudere il cesto e il coperchio della macchina. Attenzione: prima della chiusura della macchina, verificare che il cesto sia chiuso correttamente:

i due sportelli agganciati

il pulsante A rialzato

2. Dosare il detersivo

Versare tramite un dosatore la quantità di detersivo consigliata dal fabbricante nella vaschetta corrispondente al lavaggio Se necessita effettuare un prelavaggio, versare il detersivo in polvere nella relativa vaschetta Il detersivo liquido va versato nello scomparto del lavaggio solo immediatamente prima della partenza del programma. Evitare l'impiego di detersivi liquidi nei programmi con prelavaggio.

3. Dosare gli additivi

Versare, se desiderato, l'ammorbidente nello scomparto

(la dose non deve superare il piano del scomparto con riferimento "MAX").

e la candeggina nello scomparto .

4. Selezionare la temperatura

Ruotare la manopola "temperature" sulla temperatura di lavaggio prescelta.

Detersivo liquido Scomparto

unicamente

Detersivo in polvere Scomparto

(prelavaggio) Scomparto

(lavaggio)

TEMPERATURE

60°
