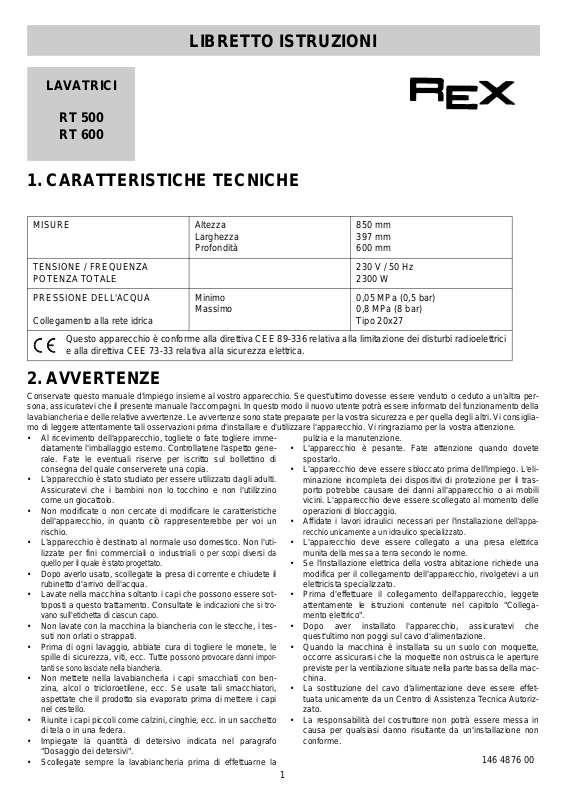

Rex RT500, RT600 User Manual

LIBRETTO ISTRUZIONI

LAVATRICI

RT 500

RT 600

1. CARATTERISTICHE TECNICHE

MISURE	Altezza	850 mm
	Larghezza	397 mm
	Profondità	600 mm
TENSIONE / FREQUENZA		230 V / 50 Hz
POTENZA TOTALE		2300 W
PRESSIONE DELL'ACQUA	Minimo	0,05 MPa (0,5 bar)
	Massimo	0,8 MPa (8 bar)
Collegamento alla rete idrica		Tipo 20x27

Questo apparecchio è conforme alla direttiva CEE 89-336 relativa alla limitazione dei disturbi radioelettrici e alla direttiva CEE 73-33 relativa alla sicurezza elettrica.

2. AVVERTENZE

Conservate questo manuale d'impiego insieme al vostro apparecchio. Se quest'ultimo dovesse essere venduto o ceduto a un'altra persona, assicuratevi che il presente manuale l'accompagni. In questo modo il nuovo utente potrà essere informato del funzionamento della lavabiancheria e delle relative avvertenze. Le avvertenze sono state preparate per la vostra sicurezza e per quella degli altri. Vi consigliamo di leggere attentamente tali osservazioni prima d'installare e d'utilizzare l'apparecchio. Vi ringraziamo per la vostra attenzione.

• Al ricevimento dell'apparecchio, togliete o fate togliere imme-	pulizia e la manutenzione.
diatamente l'imballaggio esterno. Controllatene l'aspetto gene-	• L'apparecchio è pesante. Fate attenzione quando dovete
rale. Fate le eventuali riserve per iscritto sul bollettino di	spostarlo.
consegna del quale conserverete una copia.	• L'apparecchio deve essere sbloccato prima dell'impiego. L'eli-
• L'apparecchio è stato studiato per essere utilizzato dagli adulti.	minazione incompleta dei dispositivi di protezione per il tras-
Assicuratevi che i bambini non lo tocchino e non l'utilizzino	porto potrebbe causare dei danni all'apparecchio o ai mobili
come un giocattolo.	vicini. L'apparecchio deve essere scollegato al momento delle
• Non modificate o non cercate di modificare le caratteristiche	operazioni di bloccaggio.
dell'apparecchio, in quanto ciò rappresenterebbe per voi un	• Affidate i lavori idraulici necessari per l'installazione dell'appa-
rischio.	recchio unicamente a un idraulico specializzato.
• L'apparecchio è destinato al normale uso domestico. Non l'uti-	• L'apparecchio deve essere collegato a una presa elettrica
lizzate per fini commerciali o industriali o per scopi diversi da	munita della messa a terra secondo le norme.
quello per il quale è stato progettato.	• Se l'installazione elettrica della vostra abitazione richiede una
• Dopo averlo usato, scollegate la presa di corrente e chiudete il	modifica per il collegamento dell'apparecchio, rivolgetevi a un
rubinetto d'arrivo dell'acqua.	elettricista specializzato.
• Lavate nella macchina soltanto i capi che possono essere sot-	• Prima d'effettuare il collegamento dell'apparecchio, leggete
toposti a questo trattamento. Consultate le indicazioni che si tro-	attentamente le istruzioni contenute nel capitolo "Collega-
vano sull'etichetta di ciascun capo.	mento elettrico".
• Non lavate con la macchina la biancheria con le stecche, i tes-	• Dopo aver installato l'apparecchio, assicuratevi che
suti non orlati o strappati.	quest'ultimo non poggi sul cavo d'alimentazione.
• Prima di ogni lavaggio, abbiate cura di togliere le monete, le	• Quando la macchina è installata su un suolo con moquette,
spille di sicurezza, viti, ecc. Tutte possono provocare danni impor-	occorre assicurarsi che la moquette non ostruisca le aperture
tanti se sono lasciate nella biancheria.	previste per la ventilazione situate nella parte bassa della mac-
• Non mettete nella lavabiancheria i capi smacchiati con ben-	china.
zina, alcol o tricloroetilene, ecc. Se usate tali smacchiatori,	• La sostituzione del cavo d'alimentazione deve essere effet-
aspettate che il prodotto sia evaporato prima di mettere i capi	tuata unicamente da un Centro di Assistenza Tecnica Autoriz-
nel cestello.	zato.
• Riunite i capi piccoli come calzini, cinghie, ecc. in un sacchetto	• La responsabilità del costruttore non potrà essere messa in
di tela o in una federa.	causa per qualsiasi danno risultante da un'installazione non
• Impiegate la quantità di detersivo indicata nel paragrafo	conforme.
"Dosaggio dei detersivi".	146 4876 00
• Scollegate sempre la lavabiancheria prima di effettuarne la

1

3. INSTALLAZIONE

3.1. Sbloccaggio

Le parti che servono a proteggere durante il trasporto gli organi interni della lavabiancheria devono essere tutte obbligatoriamente tolte prima della prima messa in funzione della lavabiancheria.

Togliete l'imballaggio dall'apparecchio. Inclinate l'apparecchio sul lato e togliete lo spessore sotto il motore e raddrizzate l'apparecchio.

Inclinate l'apparecchio verso l'indietro, fategli fare un quarto di giro su uno degli angoli per togliere la base di trasporto.

Aprite il coperchio dell'apparecchio e togliete gli spessori di bloccaggio e le pellicole di plastica. Richiudete il coperchio.

Con una chiave da 10, togliete le due viti e i distanziali sulla parte posteriore.

Le aperture, ormai visibili, devono essere chiuse con delle mascherine che si trovano nella busta allegata all'apparecchio; non dimenticate di richiudere la capsula centrale.

Assicuratevi di aver effettivamente tolto questi pezzi dall'apparecchio e conservateli in caso di un futuro trasporto.

Se volete conservare l'allineamento della lavabiancheria con i mobili contigui, potete tagliare la barretta di mantenimento dei tubi situata dietro la lavabiancheria. Non rimuovete i due otturatori laterali.

3.2. Collocazione

Mettete l'apparecchio su un suolo piatto e duro in locale aerato. Assicuratevi che l'apparecchio non tocchi il muro o gli altri mobili della stanza.

3.3. Spostamento dell'apparecchio

Per spostare la lavabiancheria,

basta metterla sulle rotelle tirando

a fondo da destra verso sinistra la

leva situata in basso dell'apparec-

chio. Dopo che l'apparecchio è po-

sizionato nel punto prescelto, riportate la leva nella sua posizione iniziale.

3.4. Messa a livello

Una precisa messa a livello evita le vibrazioni, i rumori e gli spostamenti dell'apparecchio durante il funzionamento.

Mettete l'apparecchio a livello

agendo sul piede troppo corto.

Svitate insieme il piede e la ghiera

(se occorre, sollevate l'apparec-

chio).

Quando l'apparecchio è stabile, bloccate il piede al suolo e rimon-

tate la ghiera al massimo.

3.5. Alimentazione dell'acqua

Avvitate il raccordo del tubo d'ali-

mentazione dell'acqua sul rubi-

netto dell'acqua (20x27 mm)

avendo cura di posizionare bene

la guarnizione consegnata con

l'apparecchio. Aprite il rubinetto

dell'acqua.

Il tubo d'alimentazione dell'acqua non può essere prolungato. Se è troppo corto, acquistate un tubo più lungo previsto per

questo scopo.

3.6. Scarico

La parte ricurva del tubo di scarico

deve essere sistemata in un con-

dotto di scarico (o in un lavabo) a

un'altezza compresa tra 70 e 100

cm. Assicuratevi che non rischi di

cadere.

•Importante: in nessun caso il tubo di scarico deve essere prolungato o se è troppo corto, chiedete l'intervento di un tecnico spe-

cializzato.

3.7. Collegamento elettrico

Questa lavabiancheria può essere collegata unicamente su 230V monofase.

Verificate il calibro del fusibile di linea: 10A a 230 V. L'apparecchio non deve essere collegato mediante una prolunga o una presa multipla. Controllate che la presa di terra sia conforme alle norme in vigore.

2

4. USO

4.1. Panenello commandi

1	- Tasto «ON/OFF»	4	- Lampada spia di funzionamento
2	- Tasto «Mezzo Carico»	5	- Manopola selezione programmi
3	- Tasto «Centrifuga Esclusa»	6	- Manopola selezione temperatura

1

2

3

5

6

4

4.2. Come effettuare un lavaggio ?

Prima d'effettuare il primo lavaggio nella lavabiancheria, vi consigliamo d'effettuare un lavaggio preliminare a 90°C senza biancheria, ma con un detersivo per pulire la vasca.

4.2.1. Carico della biancheria

•Sollevate il coperchio della macchina.

•Aprite il cestello premendo il pulsante di bloccaggio A: i due sportelli si sganciano automaticamente.

•Introducete la biancheria, chiudete il cestello e il coperchio della lavabiancheria.

A

Importante: prima della chiusura del coperchio della macchina, assicuratevi che la porta del cestello sia ben chiusa.

•sportelli agganciati,

•pulsante di bloccaggio A non più

premuto.

4.2.4. Scelta dei tasti

Premere il tasto desiderato.

4.2.4.1. Tasto «Mezzo Carico»

Questo pulsante permette di lavare piccoli quantitativi di biancheria poco sportca (max. 2,5 kg) risparmiando acqua, unicamente per i programmi di cotone.

4.2.4.2. Tasto «Centrifuga esclusa»

Premere questo tasto quando si lavano tessuti di cotone o lino particolarmente «delicati» per escludere tutte le fasi di centrifuga.

La funzione è in automatico quando si lavano tessuti sintetici o delicati.

4.2.4.3. Tasto «ON / OFF»

Premere questo tasto per avviare la lavatrice ; ripremerlo per interrompere un programma.

4.2.2. Dosaggio dei detersivi

Grazie a un dispositivo di lavaggio che permette di ridurre i consumi d'acqua e dei detersivi, potete ridurre le dosi consigliate dai produttori di detersivi.

Versate la dose di detersivo in polvere nei compartimenti lavaggio e prelavaggio se avete scelto l'opzione "prelavaggio". Versate eventualmente l'ammorbidente nel compartimento e la candeggina nel compartimento . Se usate un altro tipo di detergente, consultate il paragrafo "detergenti e additivi" della guida di lavaggio.

4.2.3. Scelta della temperatura

Selezionate la temperatura di lavaggio adatta per il programma prescelto (seguendo l'informazione fornita nella tabella dei programmi) e attenetevi alla temperatura indicata sull'etichetta delle istruzioni per ogni articolo che deve essere lavato (ved. la guida di lavaggio).

4.2.4.4. Lampada spia di funzionamento

Si accende quando si preme il tasto «On/Off» e si spegne quando il ciclo è finito (manopola programmi in posizione stop).

4.2.5. Scelta del programma

Scegliete il programma in funzione del tipo della biancheria. Girate la manopola del programmatore in senso orario.

4.2.6. Inizio del programma

Dopo aver scelto il programma di lavaggio, premete il tasto "On/Off" per iniziare il ciclo ; la spia luminosa corrispondente si accende.

4.2.7. Fine del programma

Quando il programma selezionato è terminato, la lavatrice si spegne automaticamente. La manopola dei programmi si 3 ferma sulla posizione «stop» (la spia si spegne) o sulla po-
