Page 1
2222667-67
LIBRETTO ISTRUZIONI
FRIGORIFERO
RT 18 S
Page 2
2
Gentile cliente
Ci congratutiamo con Lei per avere scelto un prodotto di qualità, concepito per rispondere alle esigenze della
vita moderna.
La Sua nuova apparecchiatura è coperta da garanzia. Il relativo certificato di garanzia lo trova qui allegato.
Se dovesse mancare lo richieda al Rivenditore.
Avvertenze e consigli importanti 3
Per l’utente
La vostra apparecchiatura 4
Uso 5
Pulizia delle parti interne 5
Funzionamento 5
Regolazione della temperatura 5
Refrigerazione dei cibi e delle bevande 5
Congelazione dei cibi freschi 5
Conservazione dei cibi surgelati 5
Scongelazione 6
Cubetti di ghiaccio 6
Ripiani mobili 6
Posizionamento delle mensole della controporta 6
Consigli 7
Consigli per la refrigerazione 7
Consigli per la congelazione 7
Consigli per la conservazione dei cibi surgelati 7
Manutenzione 8
Sbrinamento 8
Pulizia periodica 9
Periodo di inattività 9
Lampada di illuminazione 9
Se qualcosa non funziona... 10
Assistenza tecnica e ricambi 11
Per l’installatore
Caratteristiche tecniche 11
Installazione 11
Posizionamento 11
Collegamento elettrico 11
Reversibilità della porta 12
Reversibilità della portina 13
Sottotavolabilità dell’apparecchiatura nei
mobili da cucina 13
INDICE
Page 3
3
È molto importante che questo libretto istruzioni sia conservato assieme all’apparecchiatura per
qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra
persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere
messo al corrente del funzionamento della macchina e delle avvertenze relative.
Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo,
dunque, di volerle leggere attentamente prima d’installare e di utilizzare l’apparecchiatura.
AVVERTENZE E CONSIGLI IMPORTANTI
Sicurezza generale
■
Qualora questa apparecchiatura, munita di
chiusura magnetica, venisse usata in sostituzione
di una con chiusura a scatto, consigliamo di
rendere quest’ultima inservibile, prima di mettere
da parte la vecchia apparecchiatura. Cio’ eviterà
che i bambini, giocando, vi rimangano intrappolati,
con grave pericolo per la loro vita.
■
Togliere la spina dalla presa di corrente prima di
procedere a qualsiasi operazione di pulizia e
manutenzione (come nel caso di sostituzione della
lampadina, sulle apparecchiature che ne sono
provviste).
■
Quest’apparecchiatura è stata progettata per
essere utilizzata da persone adulte. Fare
attenzione, quindi, che i bambini non si avvicinino
con l’intento di giocarvi.
■
È pericoloso modificare o tentare di modificare le
caratteristiche di quest’ apparecchiatura.
■
Questa apparecchiatura contiene idrocarburi nel
circuito refrigerante; pertanto la manutenzione e la
ricarica deve essere effettuata esclusivamente da
personale autorizzato dall’azienda.
■
Prestare la massima cura nella
movimentazione per non danneggiare parti del
circuito refrigerante onde evitare possibili
fuoriuscite di fluido.
■
L’apparecchiatura non deve essere collocata
nelle vicinanze di termosifoni o cucine a gas.
■
Evitate ogni esposizione prolungata
dell’apparecchiatura ai raggi solari.
■
La parte posteriore dell’apparecchiatura deve
ricevere una sufficiente circolazione d’aria e
deve essere evitato qualsiasi danno al circuito
refrigerante.
■
Solo per i congelatori (esclusi incassati): una
collocazione ottimale è la cantina.
■
Non introdurre apparecchi elettrici all’interno
dell’apparecchiatura (ad es. gelatiera).
Assistenza / Riparazioni
■
Ogni eventuale modifica che si rendesse
necessaria all’impianto elettrico domestico, per
poter installare l’apparecchiatura, dovrà essere
eseguita solo da personale abilitato.
■
Mai riparare l’apparecchiatura da soli. Le
riparazioni effettuate da persone non competenti
possono provocare dei danni. Contattare il Centro
di Assistenza più vicino ed esigere solo ricambi
originali.
Uso
■
I frigoriferi e/o congelatori domestici sono destinati
unicamente alla conservazione e/o congelazione
degli alimenti.
■
In tutte le apparecchiature di refrigerazione e
congelazione ci sono delle superfici che si
coprono di brina. Aseconda del modello, tale brina
può essere eliminata automaticamente
(sbrinamento automatico) oppure manualmente.
Non tentare mai di togliere la brina con un oggetto
appuntito, si rischierebbe di danneggiare
irrimediabilmente l’evaporatore. Utilizzare a tale
scopo l’apposita paletta fornita con
I’apparecchiatura.
■
Attenzione: al di fuori delle temperature ambiente
indicate dalla classe climatica di appartenenza di
questo prodotto, si devono osservare le seguenti
indicazioni: quando la temperatura ambiente
scende al di sotto del valore minimo può non
essere garantita la temperatura di conservazione
nel vano congelatore; pertanto si consiglia di
consumare al più presto gli alimenti in esso
contenuti.
■
Non mettere mai nello scompartimento a bassa
temperatura (congelatore o conservatore) bibite
gassate: possono esplodere.
■
Non introdurre mai liquidi o alimenti caldi e non
riempire fino all’orlo i recipienti muniti di coperchio.
■
Non usare alcun dispositivo meccanico o altro
mezzo artificiale per accelerare il processo di
sbrinamento tranne quelli qui raccomandati.
■
Non usare mai oggetti metallici per pulire
l’apparecchiatura; essa potrebbe venir
danneggiata.
Page 4
LA VOSTRAAPPARECCHIATURA
Installazione
■
Assicurarsi, dopo aver installato l’apparecchiatura,
che essa non appoggi sul cavo di alimentazione.
Importante: se il cavo di alimentazione si
danneggiasse, dovrà essere sostituito da uno
speciale cavo o assieme disponibili presso il
costruttore o il servizio di assistenza.
■
Durante il normale funzionamento il condensatore
ed il compressore, che sono posti sul retro
dell’apparecchiatura, si riscaldano sensibilmente.
Assicurarsi quindi che l’installazione venga
eseguita come da istruzioni riportate sul libretto.
Un’aerazione insufficiente comporterà
sicuramente un cattivo funzionamento e dei danni
all’apparecchiatura.
■
Se l’apparecchiatura viene trasportata in posizione
orizzontale è possibile che l’olio contenuto nel
compressore defluisca nel circuito refrigerante.
Lasciare l’apparecchiatura in posizione verticale
almeno 2 ore prima di metterla in funzione per dar
modo all’olio di refluire nel compressore.
Protezione dell’ambiente
■
Questa apparecchiatura non contiene, nel
circuito refrigerante e nell’isolamento, gas
refrigeranti nocivi per l’ozono.
L’apparecchiatura non deve essere smaltita
con rifiuti urbani e rottami. Deve essere evitato
il danneggiamento del circuito refrigerante,
soprattutto nella parte posteriore vicino allo
scambiatore. Informazioni sui centri di raccolta
vengono forniti dall’autorità comunale.
■
I materiali usati in questa apparecchiatura
contrassegnati dal simbolo sono riciclabili.
4
➀
Mensola burro
➁
Mensola centralel
➂
Mensola bottiglie
➃
Cassetti verdura
➄
Ripiani vivande
➅
Termostato
➆
Vano congelatore
➀
➁
➂
➃
➄
➅
➆
Page 5
5
USO
Refrigerazione dei cibi e delle
bevande
Per utilizzare nel modo migliore lo scomparto
refrigerante è necessario:
non introdurre nella cella vivande calde o liquidi in
evaporazione;
coprire o avvolgere gli alimenti, specie se contengono
aromi;
disporre gli alimenti in modo che l'aria possa circolare
liberamente attorno ad essi.
Congelazione dei cibi freschi
Lo scomparto è adatto alla congelazione di
cibi freschi e alla conservazione a lungo termine di
cibi congelati e surgelati.
Per la congelazione non è necessario variare la
posizione della manopola del termostato da quella di
normale funzionamento. Tuttavia, volendo ottenere
una congelazione più rapida, ruotare la manopola del
termostato verso la posizione di massimo freddo; con
la manopola in quest’ ultima posizione, la temperatura
nello scomparto refrigerante potrebbe scendere al di
sotto di 0°C. Se ciò si verificasse riportare la
manopola del termostato in corrispondenza di una
posizione che consenta una temperatura meno
fredda.
Conservazione dei cibi surgelati
Al momento della messa in funzione o dopo un
periodo di inattività, introdurre gli alimenti
nell'apparecchio dopo averlo fatto funzionare per
almeno due ore con la manopola del termostato sulla
posizione di massimo freddo, quindi ruotare la
manopola sulla posizione di funzionamento normale.
Importante
In caso di interruzione di corrente durante
la conservazione dei cibi congelati o
surgelati, non aprire assolutamente la porta
dello scomparto congelatore. I cibi non si
deteriorano se l'interruzione è breve
(12-13 ore) e lo scomparto congelatore è
carico, diversamente è consigliabile
consumarli al più presto (un innalzamento
della temperatura dei surgelati abbrevia il
periodo di conservazione).
Pulizia delle parti interne
Prima dell'uso e del collegamento elettrico pulire tutte
le parti interne con acqua tiepida e sapone neutro allo
scopo di togliere il caratteristico odore di nuovo, indi
asciugare accuratamente.
Non usare detersivi nè polveri abrasive che sono
dannose alle finiture.
Funzionamento
Inserire la spina nella presa di corrente. Aprire la
porta del frigorifero e ruotare in senso orario la
manopola del termostato oltre la posizione «O»
(arresto).
L'apparecchiatura è in funzione.
Regolazione della temperatura
La temperatura è regolata automaticamente e può
essere aumentata (meno freddo) ruotando la
manopola verso i numeri più bassi oppure diminuita
(più freddo) ruotandola verso i numeri più alti.
La posizione corretta, comunque, va individuata
tenendo conto che la temperatura interna dipende da
questi fattori:
la temperatura ambiente;
la frequenza di apertura delle porte;
la quantità di alimenti conservati;
la collocazione dell'apparecchio.
La posizione intermedia è la più indicata.
L'arresto del funzionamento si ottiene con l'indice
della manopola in corrispondenza del simbolo «O».
Importante
Sulle posizioni di massimo freddo, con
temperatura ambiente elevata, ed una
notevole quantità di alimenti, il
funzionamento può essere continuo, con
formazione di brina o ghiaccio sulla parete
posteriore della cella In tal caso è
necessario ruotare la manopola su una
posizione di minor freddo, in modo da
consentire lo sbrinamento automatico e, di
conseguenza, un minor consumo di energia
elettrica.
Page 6
Scongelazione
Gli alimenti surgelati o congelati, prima di essere usati,
possono essere scongelati nel frigorifero o a
temperatura ambiente, a seconda del tempo
disponibile per l'operazione.
I pezzi piccoli possono essere cucinati direttamente
appena tolti dal congelatore; in questo caso, però, il
tempo di cottura sarà più lungo.
Cubetti di ghiaccio
Il frigorifero è equipaggiato con una o più vaschette
per la formazione dei cubetti di ghiaccio. Dette
vaschette vanno riempite di acqua potabile e riposte
nello scomparto congelatore.
Si raccomanda di non usare utensili metallici per
staccare le vaschette.

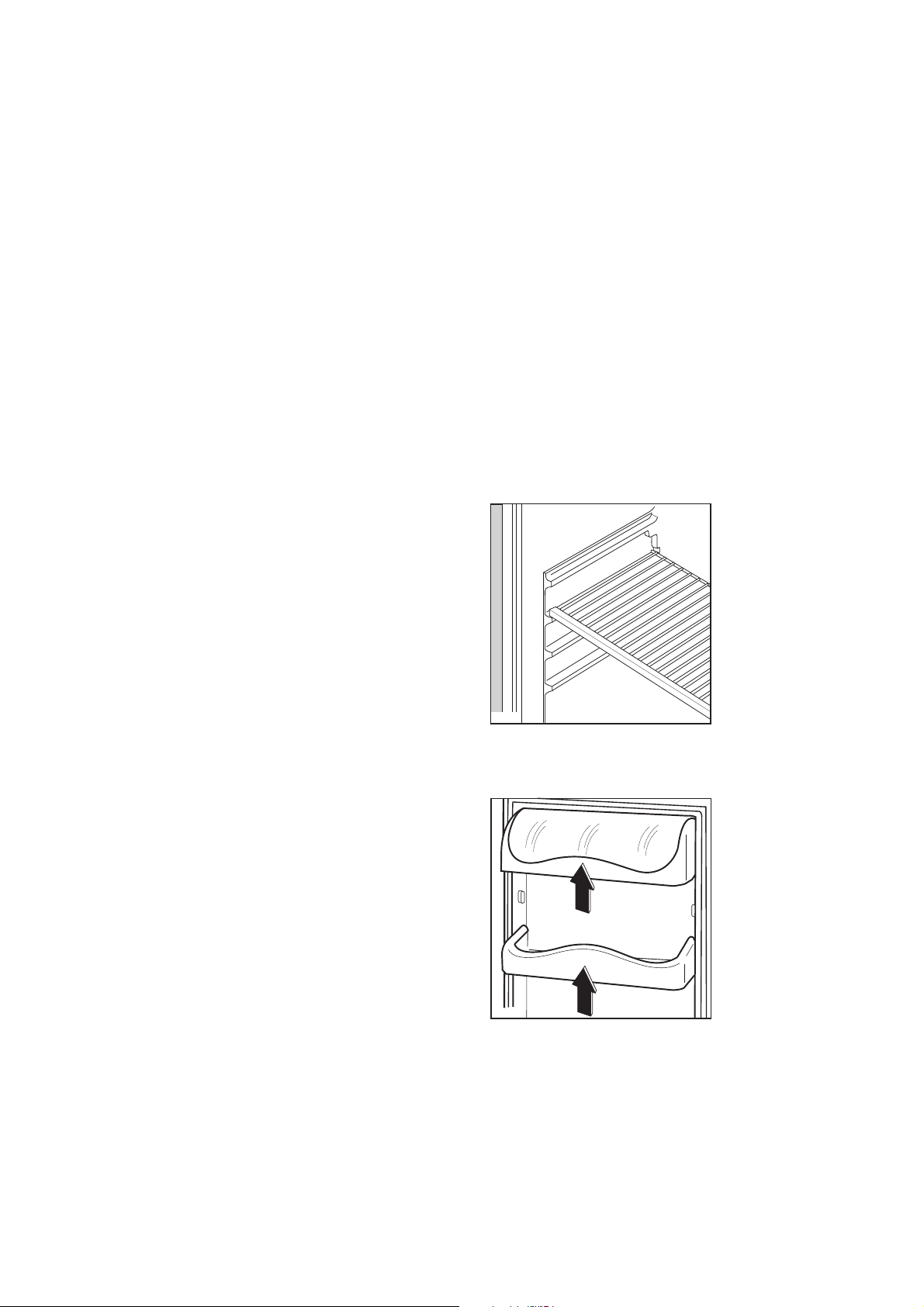

Posizionamento delle mensole della
controporta
Le mensole della controporta possono essere
cambiate di posizione.
L'operazione si effettua in questo modo:
forzare gradualmente la mensola nel senso indicato
dalle frecce fino ad ottenere lo sganciamento, indi
rimontarla nella posizione desiderata.
Per una pulizia più accurata la mensola superiore e la
mensola inferiore possono essere tolte agendo nel
senso indicato dalle frecce e quindi ricollocate nella
loro posizione.
Ripiani mobili
Sulle pareti della cella sono ricavate delle guide che
consentono il posizionamento dei ripiani in posizioni
diverse.
6
D040
PR260
Page 7
7
Consigli per la conservazione dei
cibi surgelati
Per utilizzare nel modo migliore lo scomparto è
necessario:
■
assicurarsi che i surgelati siano stati ben
conservati dal rivenditore;
■
che il trasporto, dall'acquisto alla sistemazione
nello scomparto, sia breve;
■
non aprire troppo frequentemente la porta dello
scomparto e non lasciarla aperta più del
necessario.
■
Una volta scongelati, gli alimenti si deteriorano in
breve tempo e non possono venir ricongelati.
■
Non superare il periodo di conservazione indicato
sulle confezioni dal produttore dei cibi.
CONSIGLI
Consigli per la refrigerazione
Alcuni consigli pratici:
Carne (di tutti i tipi): va avvolta in sacchetti di plastica
e posta sul vetro sopra il cassetto verdura.
In questa posizione si potrà conservare per uno o
due giorni al massimo.
Cibi cotti piatti freddi ecc. devono essere ben
coperti e possono essere disposti su qualsiasi griglia.
Frutta e verdura: saranno messe, previa pulitura,
nel/nei cassetto/i previsto/i a tale scopo.
Burro e formaggio: devono essere conservati negli
appositi contenitori o avvolti in fogli di plastica o
alluminio per evitare il contatto con l'aria.
Latte in bottiglia: ben chiuse poste nel portabottiglie.
Banane, patate, cipolla ed aglio, se non sono
confezionati non vanno messi in frigorifero.
Consigli per la congelazione
Per ottenere i massimi vantaggi dal processo di
congelazione diamo alcuni consigli importanti:
■
la quantità massima di alimenti che possono
essere congelati in 24 h è riportata sulla
«targhetta matricola»;
■
il processo di congelamento dura 24 ore. In questo
lasso di tempo non si dovrebbe aggiungere altro
cibo da congelare;
■
congelare solo alimenti di ottima qualità, freschi e
ben puliti;
■
dividere tutto in piccole parti, in modo da favorire
la rapidità della congelazione e consentire lo
scongelamento solo della quantità necessaria;
■
avvolgere gli alimenti in fogli di alluminio o
politene. Gli stessi devono essere bene aderenti ai
cibi e ben chiusi;
■
evitare di mettere i prodotti da congelare a
contatto di quelli già congelati; ciò eviterà
l'innalzamento della temperatura di questi ultimi;
■
tenere presente che gli alimenti magri si
conservano meglio e più a lungo di quelli grassi e
che il sale riduce il tempo di conservazione;
■
non consumare immediatamente i ghiaccioli
prelevati dallo scomparto congelatore: possono
provocare scottature da freddo;
■
è consigliabile indicare sulla confezione la data di
inizio della congelazione al fine di poter controllare
il tempo di conservazione;
■
non mettere nello scomparto congelatore
bevande gassate: possono esplodere.
Page 8
Staccare la spina dalla presa di corrente prima di
eseguire qualsiasi operazione.
Attenzione
Questa apparecchiatura contiene idrocarburi nel
circuito refrigerante; pertanto la manutenzione e
la ricarica devono essere effettuate
esclusivamente da personale autorizzato
dall’azienda.
Sbrinamento
Sull'evaporatore dello scomparto refrigerante la brina
viene eliminata automaticamente ad ogni arresto del
motocompressore.
L'acqua di sbrinamento, tramite un apposito
convogliatore, viene raccolta in una bacinella posta
nella parte posteriore sopra il motocompressore
dell'apparecchiatura, da dove evapora.

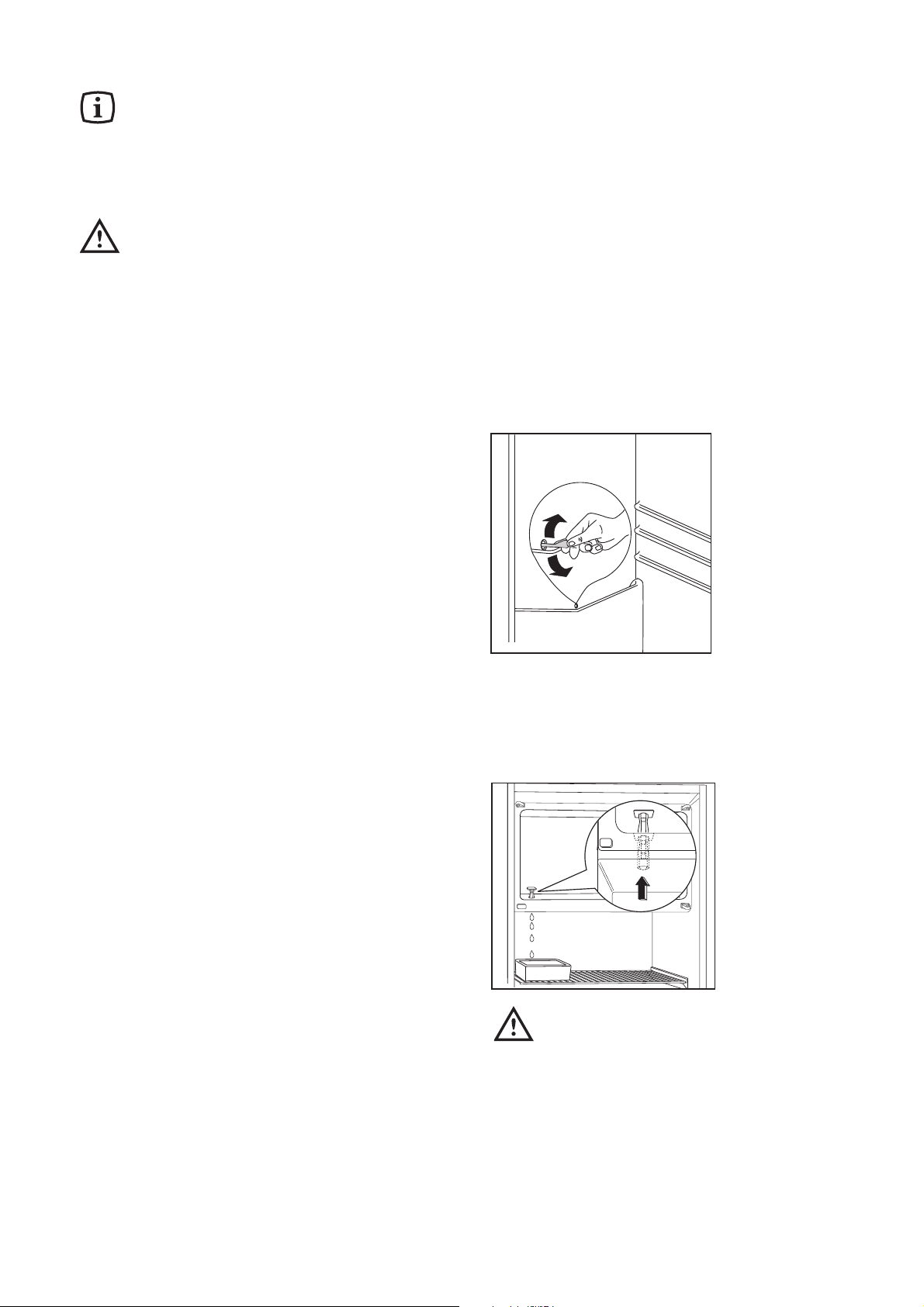

Si raccomanda di pulire periodicamente il foro di
scarico dell'acqua di sbrinamento, posto nella
parte centrale dell'apposito convogliatore nello
scomparto refrigerante, utilizzando l'apposito
«pulitore» che si trova nel foro, per evitare che
l'acqua di sbrinamento cada sui cibi.
Nello scomparto congelatore invece, la brina dovrà
essere eliminata ogni qualvolta si è formato uno
spesso strato (4 mm circa) utilizzando l'apposito
raschietto in plastica fornito con l'apparecchiatura.
Durante questa operazione non è necessario
interrompere il collegamento elettrico o togliere gli
alimenti contenuti nello scomparto.
Qualora si formasse uno spesso strato di ghiaccio,
sarà necessario effettuare uno sbrinamento completo,
procedendo come segue:
1. porre la manopola del termostato in posizione «O»
o staccare la spina dalla presa di corrente;
2. avvolgere gli alimenti in parecchi fogli di giornale e
riporli in un luogo molto fresco;
3. lasciare la porta aperta, porre una bacinella sulla
prima griglia dello scomparto frigorifero in
corrispondenza del foro di scarico, estrarre il tappo
di chiusura come indicato in figura;
4. a sbrinamento avvenuto asciugare accuratamente
lo scomparto congelatore e inserire il tappo di
chiusura.
5. Riporre la paletta raschiabrina per utilizzi
successivi;
6. reinserire la spina nella presa.
7. Riportare la manopola del termostato nella
posizione desiderata. Dopo due o tre ore di
funzionamento l'apparecchio è di nuovo pronto per
la conservazione dei cibi surgelati.
MANUTENZIONE
Attenzione
Un innalzamento della temperatura dei
surgelati durante lo sbrinamento
potrebbe ridurne il tempo di
conservazione.
Si raccomanda di non impiegare utensili
metallici per asportare la brina onde
evitare gravi danni all'apparecchio.
Non usare alcun dispositivo meccanico
o altro mezzo artificiale per accelerare il
processo di sbrinamento tranne quelli
qui raccomandati.
8
D037
PR151
Page 9
9
Pulizia periodica
Pulire l'interno con acqua tiepida e bicarbonato di
soda.
Risciacquare e asciugare accuratamente.
Pulire il condensatore e il motocompressore con una
spazzola o un aspirapolvere.
Questa operazione migliorerà il funzionamento con
conseguente risparmio di energia.
Periodi di inattività
Durante i periodi in cui l'apparecchiatura non è in
funzione osservare le seguenti precauzioni:
staccare la spina dalla presa di corrente;
togliere tutti gli alimenti;
sbrinare e pulire l'interno e tutti gli accessori;
lasciare le porte socchiuse per facilitare la circolazione
di aria all'interno in modo da evitare la formazione di
odori sgradevoli.

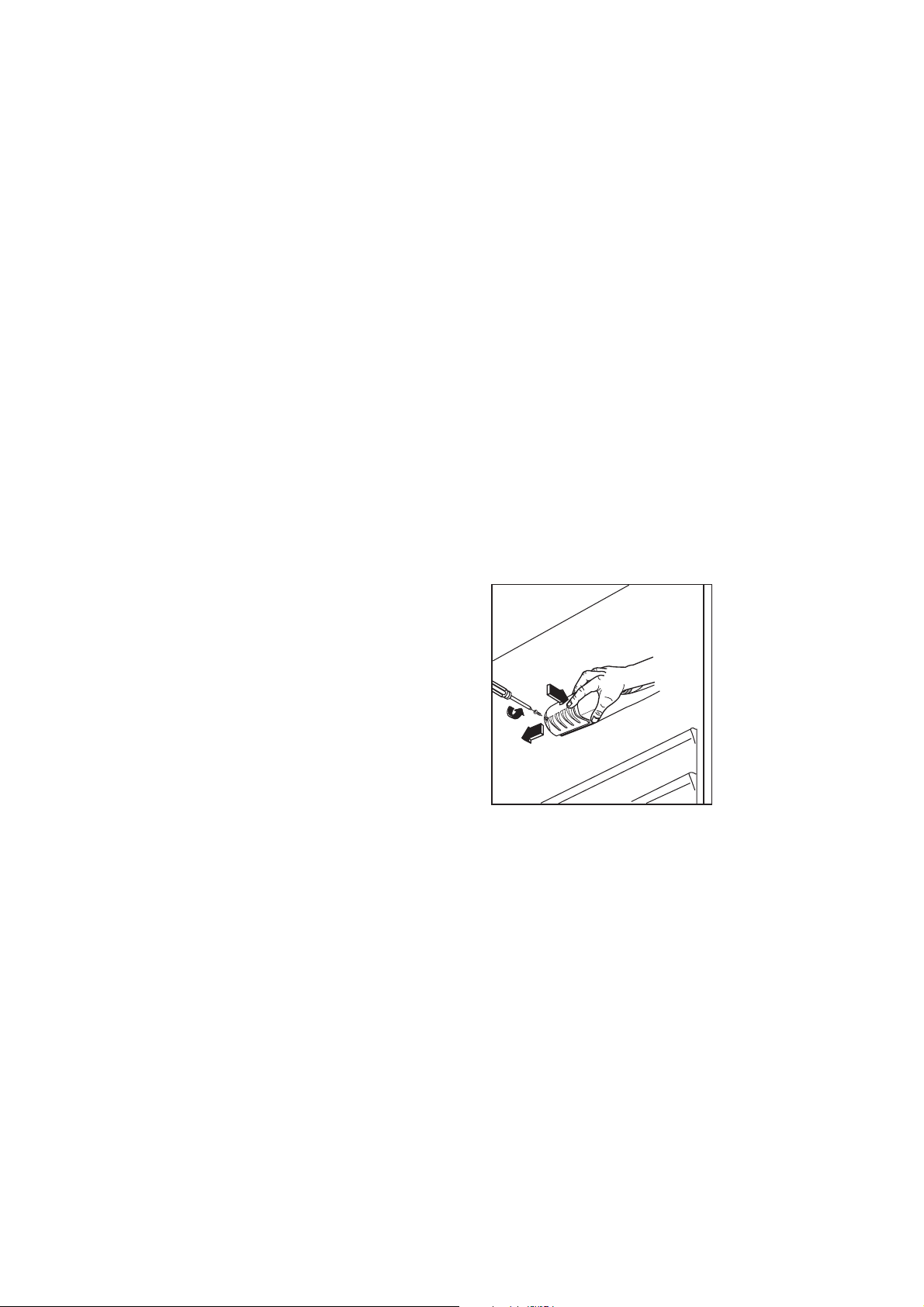

Lampada di illuminazione
La lampada di illuminazione dello scomparto
refrigerante è accessibile tramite le seguenti
operazioni:
1. svitare la vite di fissaggio della plafoniera;
2. sganciare la parte mobile esercitando una
pressione su di essa come indicato in figura.
Qualora, a porta aperta, la lampada non si
accendesse, controllare che sia avvitata bene; se il
difetto rimane sostituire la lampada con una di pari
potenza.
La potenza massima è riportata sul diffusore.
D411
Page 10
10
SE QUALCOSA NON FUNZIONA...
Qualora l'apparecchiatura presentasse qualche disfunzione, è bene controllare:
Disturbo
Rimedio
L’apparecchiatura non funziona
L’apparecchiatura raffredda eccessivamente.
Le derrate sono troppo calde.
La lampadina interna non funziona.
Forte formazione di brina nell’apparecchiatura,
eventualmente anche sulla guanizione della controporta.
Frigorifero rumoroso.
Dopo aver modificato la regolazione della temperatura, il
compressore non si reinserisce immediatamente.
Acqua sul fondo dello scomparto frigorifero o sui piani
d’appoggio.
- L’apparecchiatura non è inserita; inserire
l’apparecchiatura.
- La spina di rete non è inserita oppure è allentata; inserire la
spina di rete.
- L’interruttore generale dell’appartamento è scattato oppure
è difettoso; controllare l’interruttore generale e, se
necessario, sostituirlo.
- La presa di corrente è difettosa; i disturbi alla rete di
corrente vengono rimediati dal Vostro elettricista
specializzato.
- La temperatura è regolata su un valore troppo freddo;
regolare temporaneamente il termostato su una posizione
più calda.
- Temperatura non correttamente regolata; consultare il
paragrafo “Regolazione della temperatura.
- La porta è rimasta aperta a lungo; tenere aperta la porta
soltanto per il tempo strettamente necessario.
- Nell’arco delle ultime 24 ore sono state introdotte grandi
quantità di vivande calde; regolare temporaneamente il
termostato us suna posizione più fredda.
- L’apparecchiatura è installata accanto ad una fonte di
calore; consultare il paragrafo “Installazione”.
- La lampadina è difettosa; consultare il paragrafo “Lampada
di illuminazione”.
- La guarnizione della controporta non è ermetica
(eventualmente dopo aver cambiato la battuta della porta);
riscaldare con cautela i punti anermetici della guarnizione
della controporta con un asciugacapelli (non superare i
50°C ca.). Contemporaneamente rimettere in forma la
guarnizione tirandola in modo che poggi perfettamente in
sede.
- L’apparecchiatura non è livellata; correggere ulteriormente i
piedini regolabili.
- L’apparecchiatura è a contatto con la parete oppure con
altri oggetti; allontanare leggermente l’apparecchiatura.
- Un componente installato sul retro dell’apparecchiatura,
p.e. un tubo, tocca un altro componente
dell’apparecchiatura oppure la parete; eventualmente
piegare tale componente con cautela.
- Ciò è normale, non sussiste alcun disturbo; dopo un certo
periodo il compressore si aziona automaticamente.
- Il foro di scarico dell’acqua di sbrinamento è ostruito; vedi il
paragrafo “Sbrinamento”.
Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza
Tecnica più vicino. Per un sollecito intervento è importante, all'atto della chiamata, indicare il tipo di
difetto, il modello di apparecchiatura (Mod.), il numero di prodotto (Prod. No.) e il numero di
fabbricazione (Ser. No.), rilevati dal certificato di garanzia o dalla targhetta matricola posta all'interno
dell'apparecchiatura.
Page 11
11
ASSISTENZA TECNICA E RICAMBI
I ricambi originali, certificati dal costruttore del
prodotto, e contraddistinti dal seguente marchio
si trovano solo presso i nostri Centri di Assistenza
Tecnica e Negozi di Ricambi Autorizzati.
CARATTERISTICHE TECNICHE
I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell’apparacchiatura.
Altezza 850 mm
Larghezza 595 mm
Profondità 600 mm
INSTALLAZIONE

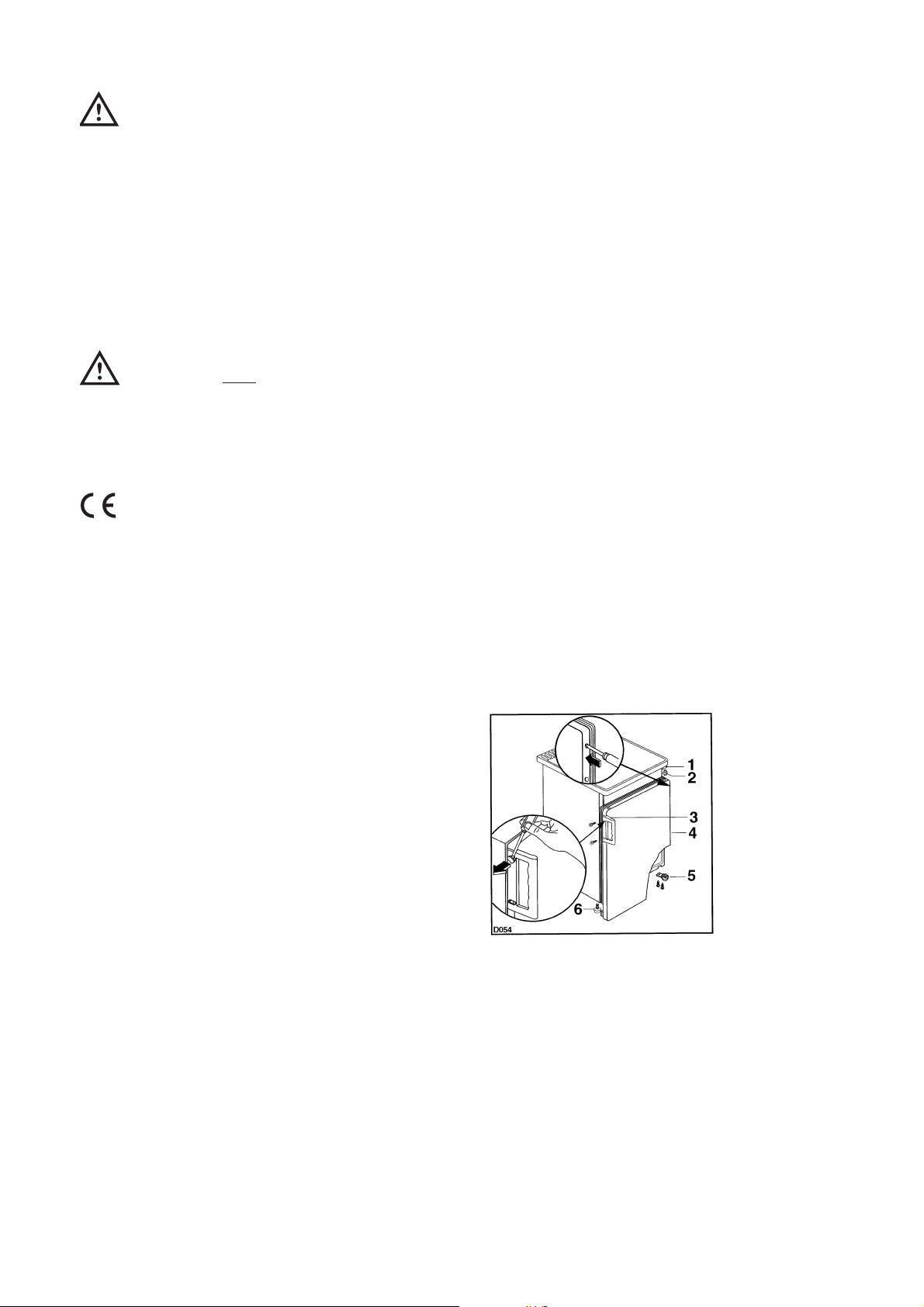

Qualora questa apparecchiatura, munita di
chiusura magnetica, venga usata in sostituzione
di una con chiusura a scatto, consigliamo di
rendere quest'ultima inservibile, prima di mettere
da parte il vecchio apparecchio.
Ciò eviterà che i bambini, giocando, vi rimangano
intrappolati, con grave pericolo per la loro vita.
Posizionamento
Collocare l'apparecchiatura lontana da fonti di calore,
quali: termosifoni, stufe da riscaldamento,
esposizione diretta ai raggi solari ecc.
Le migliori prestazioni si hanno con temperature
dell'ambiente comprese tra:
+18°C e +43°C (classe T);
+18°C e +38°C (classe ST);
+16°C e +32°C (classe N);
+10°C e +32°C (classe SN).
La classe di appartenenza è riportata sulla
targhetta matricola.

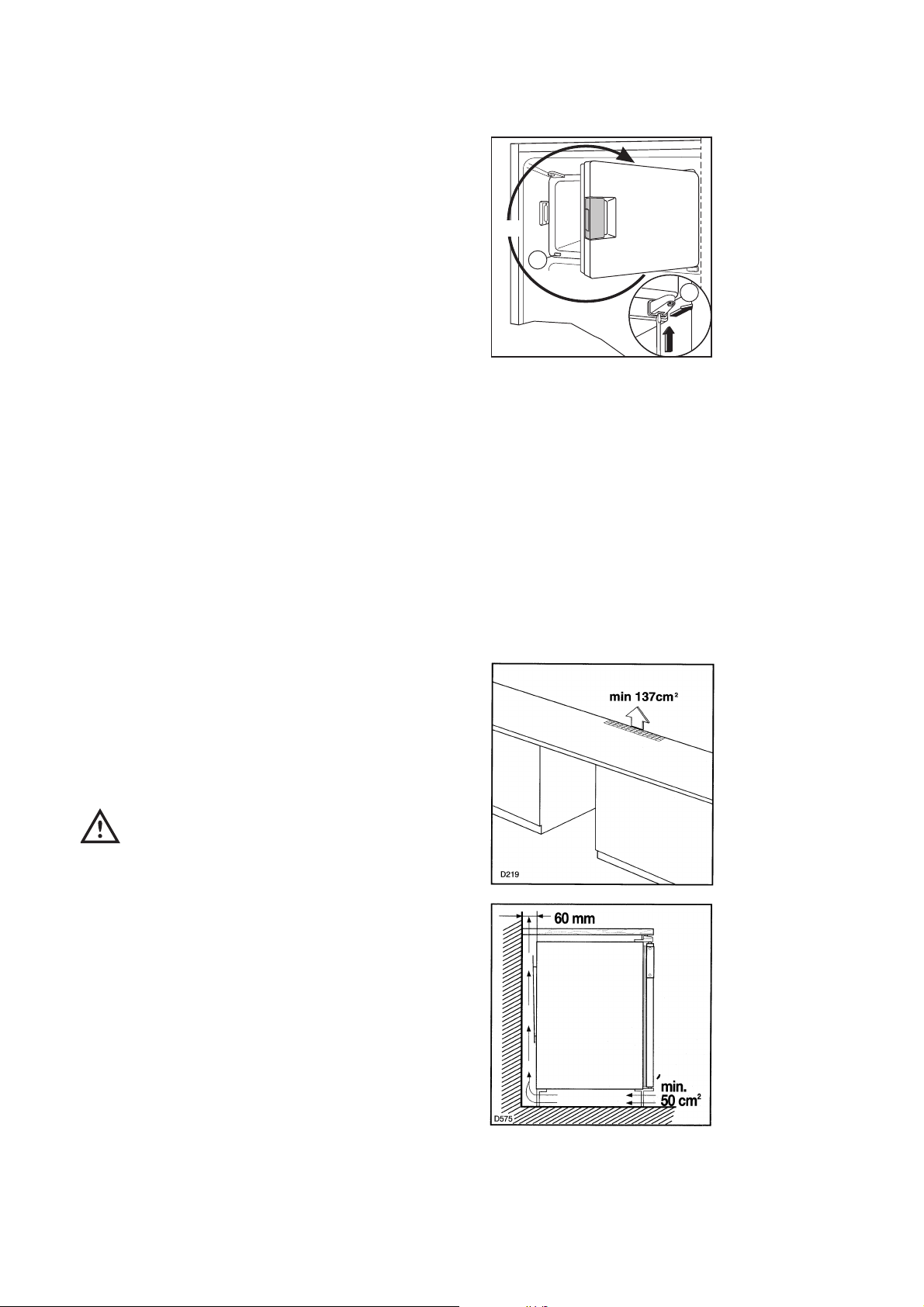

Per motivi di sicurezza la ventilazione deve essere
come indicato in Fig.

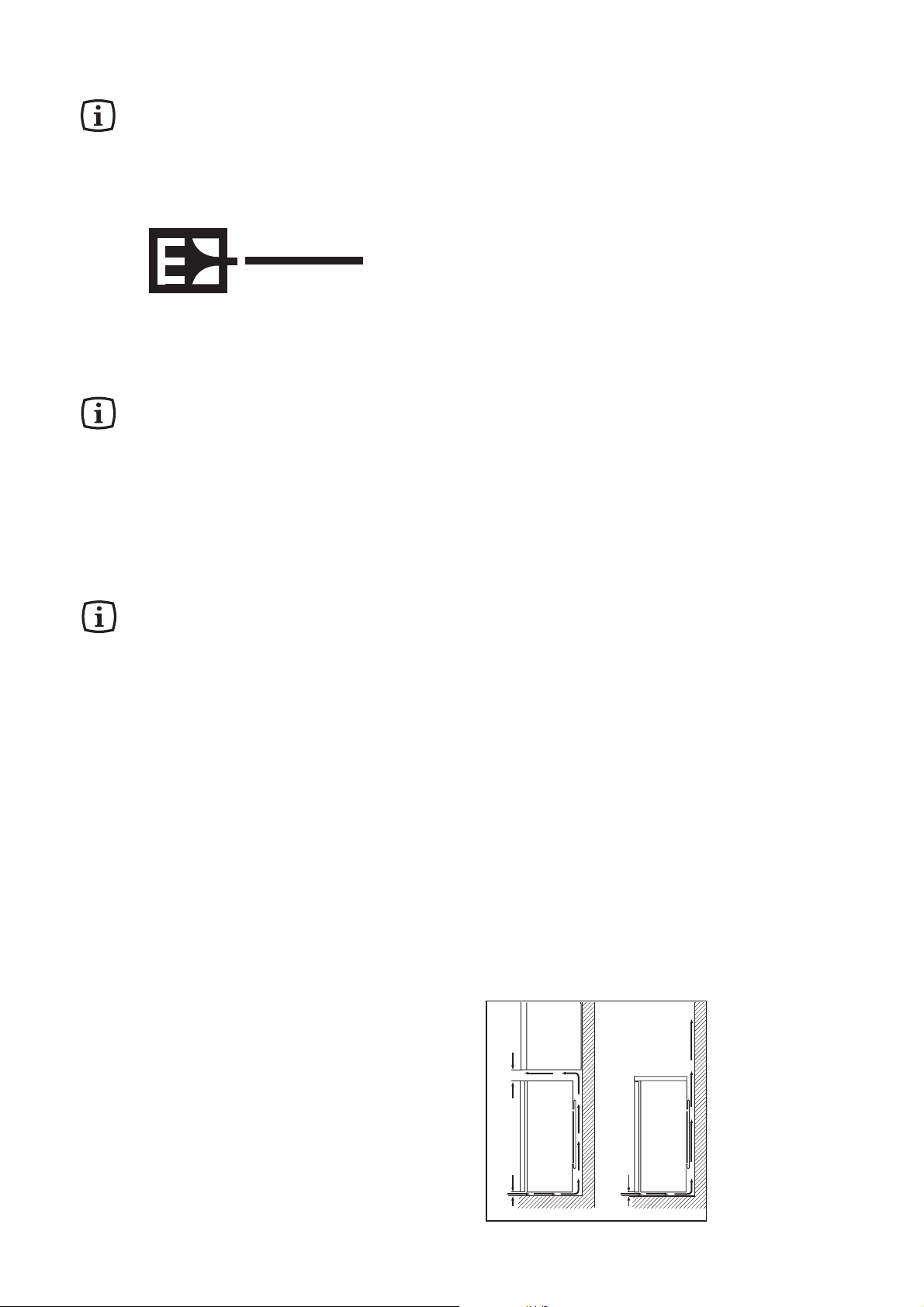

Posizionamento dell'apparecchio sotto il pensile della
cucina (vedi Fig. -A).
Posizionamento dell'apparecchio senza pensile della
cucina (vedi Fig. -B).
Attenzione: mantenere le aperture per la
ventilazione libere da ogni ostruzione.
Uno o più piedini regolabili, posti alla base del mobile,
consentono un accurato livellamento.
Collegamento elettrico
Assicurarsi prima di inserire la spina nella presa di
corrente, che la tensione e la frequenza riportate sulla
targhetta matricola corrispondano a quelle
dell'impianto domestico
È ammessa una oscillazione di ±6% sulla tensione
nominale.
Per il funzionamento a tensioni diverse si dovrà
utilizzare un autotrasformatore di potenza adeguata.
DISTRI
PARTS
100 mm10 mm
A
NP008
B
10 mm
Page 12
12
È indispensabile che l'apparecchiatura sia
collegata ad una efficiente presa di terra.
A tale scopo la spina del cavo di alimentazione
è dotata dell'apposito contatto.
Qualora la presa di corrente dell'impianto
domestico non sia collegata a terra, allacciare
l'apparecchiatura ad un impianto di terra a
parte, conformemente alle norme in vigore,
consultando in proposito un tecnico
specializzato.
La Casa Costruttrice declina ogni responsabilità
qualora questa norma antinfortunistica non fosse
rispettata.
Importante
L’apparecchio deve poter essere scollegato
dalla rete; è quindi necessario che la spina
rimanga accessibile ad installazione avvenuta.
Questa apparecchiatura è conforme al D.M. 13/4/89
e alla Direttiva Comunitaria CEE n. 87/308 del
2/6/87 relativa alla soppressione dei disturbi radio.
Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e
successive modificazioni;
- 89/336/ CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni.
Reversibilità della porta
Per l'inversione operare come segue:
1. smontare la cerniera inferiore (5);
2. smontare la porta;
3. togliere la porta (4);
4. svitare il perno (2) della cerniera superiore (1) e
rimontarlo sul lato opposto;
5. svitare il piedino (6) e riavvitarlo sul lato opposto;
6. rimontare la porta e la cerniera inferiore sul lato
opposto;
7. svitare la maniglia (3).Rimontarla sul lato opposto
dopo aver forato i tappini con un punteruolo.
Coprire i fori lasciati liberi con i tappini contenuti nel
sacchetto della documentazione.
Page 13
Sottotavolabilità
dell'apparecchiatura nei mobili da
cucina
Questa apparecchiatura può anche essere inserita
sotto il piano di lavoro nei mobili da cucina.
Le operazioni da eseguire sono le seguenti:
1. smontare le viti che fissano il piano alle cerniere
anteriori;
2. spostare leggermente il piano per sganciarlo dai
fermi e toglierlo;
3. svitare le viti che fissano i piedini posteriori del
mobile;
4. togliere ai piedini lo spessore di 3 mm e rimontarli;
5. avvitare i piedini anteriori fino ad ottenere l'altezza
desiderata.
Importante
Per un funzionamento dell'apparecchiatura si
dovrà prevedere sul piano della cucina
componibile una apertura minima di 137 cm2.
Inoltre si deve garantire una distanza minima tra
il condensatore e la parete come indicato in
figura.
13
Reversibilità della portina
1. Con l'ausilio di un cacciavite sganciare il supporto
(1) premendo sulla molla interna ed estrarlo dalla
sede assieme alla portina;
2. togliere il tappo (2) e inserirlo sul lato opposto
nell'apertura lasciata libera;
3. ruotare di 180° la portina, togliere il supporto (1) e
rimontarlo sul lato opposto.
4. Rimontare la portina inserendo il perno superiore e
il supporto inferiore (1) finché questo non sarà
bloccato.
Per garantire una corretta conservazione degli
alimenti la portina è dotata di un semplice dispositivo a
molla che la mantiene in posizione aperta finchè la
stessa non venga accuratamente chiusa.
180°
2
1
PR140
Page 14
Loading...
