FRIGORIFERO
RT 17
2222667-66
LIBRETTO ISTRUZIONI
Page 2
2
Gentile cliente
Ci congratutiamo con Lei per avere scelto un prodotto di qualità, concepito per rispondere alle esigenze della
vita moderna.
La Sua nuova apparecchiatura è coperta da garanzia. Il relativo certificato di garanzia lo trova qui allegato.
Se dovesse mancare lo richieda al Rivenditore.
Indice
Avvertenze e consigli importanti 3
Per l’utente
Descrizione apparecchiatura 4
Uso 4
Pulizia delle parti interne 4
Funzionamento 4
Regolazione della temperatura 4
Refrigerazione dei cibi e delle bevande 5
Griglie mobili 5
Posizionamento delle mensole della controporta 5
Congelazione dei cibi freschi 6
Conservazione dei cibi surgelati 6
Scongelazione 6
Cubetti di ghiaccio 6
Sbrinamento 7
Manutenzione 8
Pulizia periodica 8
Periodo di inattività 8
Lampada di illuminazione 8
Assistenza tecnica e ricambi 9
Per l’installatore
Installazione 9
Posizionamento 9
Collegamento elettrico 10
Reversibilità della porta 10
Pannellabilità della porta 11
Reversibilità della portina 11
Page 3
3
Sicurezza generale
■
Qualora questa apparecchiatura, munita di
chiusura magnetica, venisse usata in sostituzione
di una con chiusura a scatto, consigliamo di
rendere quest’ultima inservibile, prima di mettere
da parte la vecchia apparecchiatura. Ciò’ eviterà
che i bambini, giocando, vi rimangano intrappolati,
con grave pericolo per la loro vita.
■
Togliere la spina dalla presa di corrente prima di
procedere a qualsiasi operazione di pulizia e
manutenzione (come nel caso di sostituzione della
lampadina, sulle apparecchiature che ne sono
provviste).
■
Quest’apparecchiatura è stata progettata per
essere utilizzata da persone adulte. Fare
attenzione, quindi, che i bambini non si avvicinino
con l’intento di giocarvi.
■
Assicurarsi, dopo aver installato l’apparecchiatura,
che essa non appoggi sul cavo di alimentazione.
■
È pericoloso modificare o tentare di modificare le
caratteristiche di quest’ apparecchiatura.
Assistenza / Riparazioni
■
Ogni eventuale modifica che si rendesse
necessaria all’impianto elettrico domestico, per
poter installare l’apparecchiatura, dovrà essere
eseguita solo da personale abilitato.
■
Mai riparare l’apparecchiatura da soli. Le
riparazioni effettuate da persone non competenti
possono provocare dei danni. Contattare il Centro
di Assistenza più vicino ed esigere solo ricambi
originali.
Uso
■
I frigoriferi e/o congelatori domestici sono destinati
unicamente alla conservazione e/o congelazione
degli alimenti.
■
In tutte le apparecchiature di refrigerazione e
congelazione ci sono delle superfici che si coprono
di brina. Aseconda del modello, tale brina può
essere eliminata automaticamente (sbrinamento
automatico) oppure manualmente. Non tentare mai
di togliere la brina con un oggetto appuntito, si
rischierebbe di danneggiare irrimediabilmente
l’evaporatore. Utilizzare a tale scopo l’apposita
paletta fornita con I’apparecchiatura.
■
Attenzione: al di fuori delle temperature ambiente
indicate dalla classe climatica di appartenenza di
questo prodotto, si devono osservare le seguenti
indicazioni: quando la temperatura ambiente
scende al di sotto del valore minimo può non
essere garantita la temperatura di conservazione
nel vano congelatore; pertanto si consiglia di
consumare al più presto gli alimenti in esso
contenuti.
■
Non mettere mai nello scompartimento a bassa
temperatura (congelatore o conservatore) bibite
gassate: possono esplodere.
■
Non introdurre mai liquidi o alimenti caldi e non
riempire fino all’orlo i recipienti muniti di coperchio.
Installazione
■
Durante il normale funzionamento il condensatore
ed il compressore, che sono posti sul retro
dell’apparecchiatura, si riscaldano sensibilmente.
Assicurarsi quindi che l’installazione venga
eseguita come da istruzioni riportate sul libretto.
Un’aerazione insufficiente comporterà
sicuramente un cattivo funzionamento e dei danni
all’apparecchiatura.
■
Se l’apparecchiatura viene trasportata in posizione
orizzontale è possibile che l’olio contenuto nel
compressore defluisca nel circuito refrigerante.
Lasciare l’apparecchiatura in posizione verticale
almeno 2 ore prima di metterla in funzione per dar
modo all’olio di refluire nel compressore.
Protezione dell’ambiente
■
Questa apparecchiatura non contiene, nel
circuito refrigerante e nell’isolamento, gas
refrigeranti nocivi per l’ozono.
L’apparecchiatura non deve essere smaltita
con rifiuti urbani e rottami. Deve essere evitato
il danneggiamento del circuito refrigerante,
soprattutto nella parte posteriore vicino allo
scambiatore. Informazioni sui centri di raccolta
vengono forniti dall’autorità comunale.
■
I materiali usati in questa apparecchiatura
contrassegnati dal simbolo sono riciclabili.
È molto importante che questo libretto istruzioni sia conservato assieme all’apparecchiatura per
qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra
persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere
messo al corrente del funzionamento della macchina e delle avvertenze relative.
Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo,
dunque, di volerle leggere attentamente prima d’installare e di utilizzare l’apparecchiatura.
Avvertenze e consigli importanti
Page 4
Uso
4
Descrizione apparecchiatura
Pulizia delle parti interne
Prima dell'uso e del collegamento elettrico pulire
tutte le parti interne con acqua tiepida e sapone
neutro allo scopo di togliere il caratteristico odore di
nuovo, indi asciugare accuratamente.
Non usare detersivi nè polveri abrasive che sono
dannose alle finiture.
Funzionamento
Inserire la spina nella presa di corrente. Aprire la
porta del frigorifero e ruotare in senso orario la
manopola del termostato oltre la posizione «O»
(arresto).
L'apparecchiatura è in funzione.
Regolazione della temperatura
La temperatura è regolata automaticamente e può
essere aumentata (meno freddo) ruotando la
manopola verso i numeri più bassi oppure diminuita
(più freddo) ruotandola verso i numeri più alti.
La posizione corretta, comunque, va individuata
tenendo conto che la temperatura interna dipende
da questi fattori:
la temperatura ambiente;
la frequenza di apertura delle porte;
la quantità di alimenti conservati;
la collocazione dell'apparecchio.
La posizione intermedia è la più indicata.
L'arresto del funzionamento si ottiene con l'indice
della manopola in corrispondenza del simbolo «O».
Importante
Sulle posizioni di massimo freddo, con
temperatura ambiente elevata, ed una
notevole quantità di alimenti, il
funzionamento può essere continuo, con
formazione di brina o ghiaccio sulla
parete posteriore della cella In tal caso è
necessario ruotare la manopola su una
posizione di minor freddo, in modo da
consentire lo sbrinamento automatico e,
di conseguenza, un minor consumo di
energia elettrica.
Vano congelatore
Termostato
Ripiani
Cassetti verdura
Mensola burro
Mensola bottiglie
Mensola centrale
Page 5
5
D040
Refrigerazione dei cibi e delle
bevande
Per utilizzare nel modo migliore lo scomparto
refrigerante è necessario:
non introdurre nella cella vivande calde o liquidi in
evaporazione;
coprire o avvolgere gli alimenti, specie se contengono
aromi;
disporre gli alimenti in modo che l'aria possa circolare
liberamente attorno ad essi.
Alcuni consigli pratici:
Carne (di tutti i tipi): va avvolta in sacchetti di plastica
e posta sul vetro sopra il cassetto verdura. In questa
posizione si potrà conservare per uno o due giorni
al massimo.
Cibi cotti piatti freddi ecc. devono essere ben
coperti e possono essere disposti su qualsiasi griglia.
Frutta e verdura: saranno messe, previa pulitura,
nel/nei cassetto/i previsto/i a tale scopo.
Burro e formaggio: devono essere conservati negli
appositi contenitori o avvolti in fogli di plastica o
alluminio per evitare il contatto con l'aria.
Latte in bottiglia: ben chiuse poste nel portabottiglie.
Banane, patate, cipolla ed aglio, se non sono
confezionati non vanno messi in frigorifero.
Griglie mobili

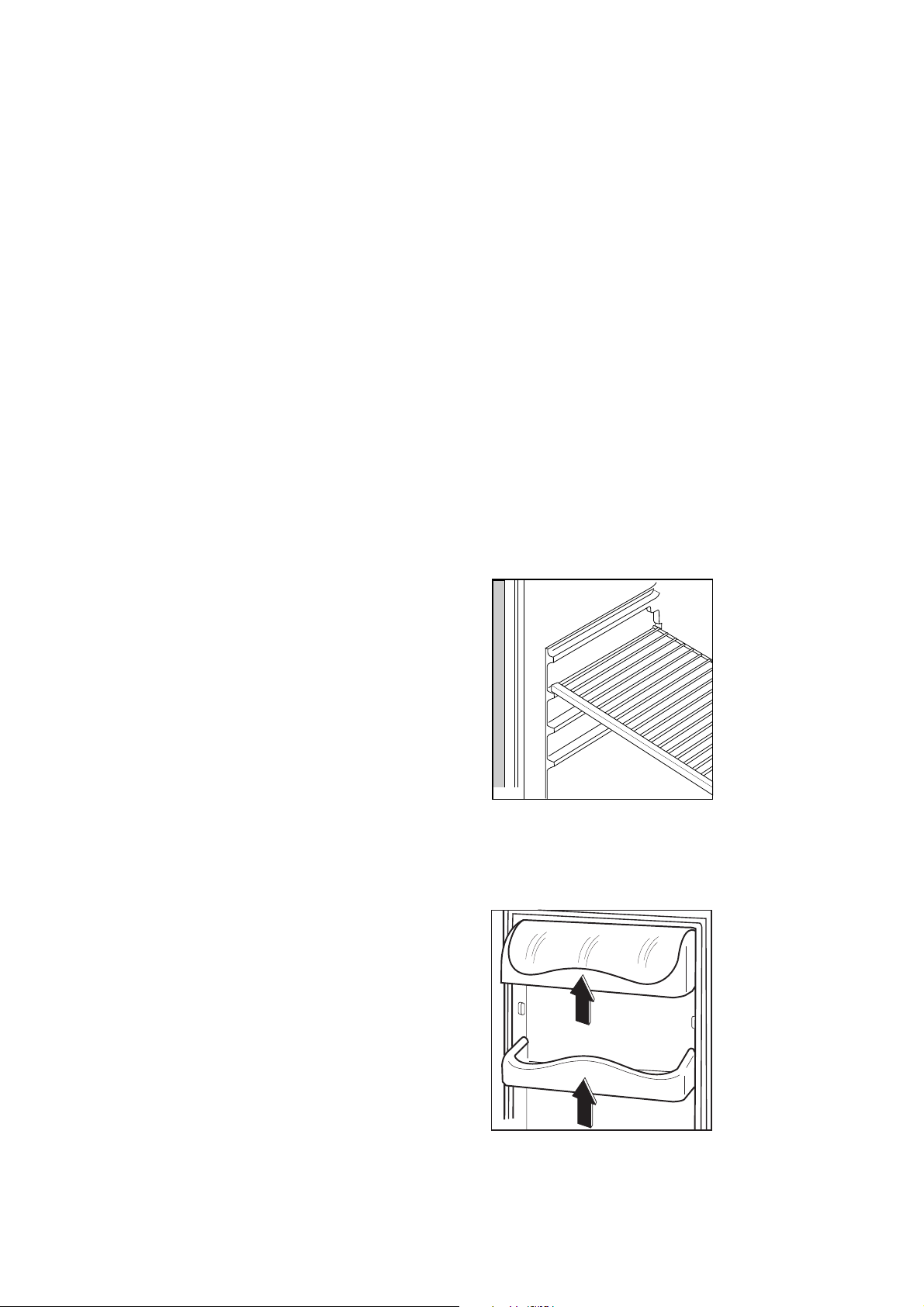

Sulle pareti della cella sono ricavate delle guide che
consentono uno spostamento delle griglie o dei ripiani
in posizioni diverse.
Posizionamento delle mensole della
controporta
Le mensole della controporta possono essere
cambiate di posizione.
L'operazione si effettua in questo modo:
forzare gradualmente la mensola nel senso indicato
dalle frecce fino ad ottenere lo sganciamento, indi
rimontarla nella posizione desiderata.
Per una pulizia più accurata la mensola superiore può
essere tolta agendo nel senso indicato dalle frecce e
quindi ricollocata nella sua posizione.
PR260
Page 6
6
Congelazione dei cibi freschi
Lo scomparto è adatto alla congelazione di
cibi freschi e alla conservazione a lungo termine di cibi
congelati e surgelati.
Per la congelazione non è necessario variare la
posizione della manopola del termostato da quella di
normale funzionamento.
Tuttavia, volendo ottenere una congelazione più
rapida, ruotare la manopola del termostato verso la
posizione di massimo freddo; con la manopola in
quest'ultima posizione, la temperatura nello scomparto
refrigerante potrebbe scendere al di sotto di 0°C.
Se ciò si verificasse riportare la manopola del
termostato in corrispondenza di una posizione che
consenta una temperatura meno fredda.
Per ottenere i massimi vantaggi dal processo di
congelazione diamo alcuni consigli importanti:
■
la quantità massima di alimenti che possono
essere congelati in 24 h è riportata sulla
«targhetta matricola»;
■
il processo di congelamento dura 24 ore. In questo
lasso di tempo non si dovrebbe aggiungere altro
cibo da congelare;
■
congelare solo alimenti di ottima qualità, freschi e
ben puliti;
■
dividere tutto in piccole parti, in modo da favorire la
rapidità della congelazione e consentire lo
scongelamento solo della quantità necessaria;
■
avvolgere gli alimenti in fogli di alluminio o politene.
Gli stessi devono essere bene aderenti ai cibi e
ben chiusi;
■
evitare di mettere i prodotti da congelare a contatto
di quelli già congelati; ciò eviterà l'innalzamento
della temperatura di questi ultimi;
■
tenere presente che gli alimenti magri si
conservano meglio e più a lungo di quelli grassi e
che il sale riduce il tempo di conservazione;
■
non consumare immediatamente i ghiaccioli
prelevati dallo scomparto congelatore: possono
provocare scottature da freddo;
■
è consigliabile indicare sulla confezione la data di
inizio della congelazione al fine di poter controllare
il tempo di conservazione;
non mettere nello scomparto congelatore
bevande gassate: possono esplodere.
Conservazione dei cibi surgelati
Al momento della messa in funzione o dopo un
periodo di inattività, introdurre gli alimenti
nell'apparecchio dopo averlo fatto funzionare per
almeno due ore con la manopola del termostato
sulla posizione di massimo freddo, quindi ruotare la
manopola sulla posizione di funzionamento normale.
Per utilizzare nel modo migliore lo scomparto è
necessario:
assicurarsi che i surgelati siano stati ben conservati
dal rivenditore;
che il trasporto, dall'acquisto alla sistemazione nello
scomparto, sia breve;
non aprire troppo frequentemente la porta dello
scomparto e non lasciarla aperta più del necessario.
Una volta scongelati, gli alimenti si deteriorano in
breve tempo e non possono venir ricongelati.
Non superare il periodo di conservazione indicato
sulle confezioni dal produttore dei cibi.
lmportante
In caso di interruzione di corrente
durante la conservazione dei cibi
congelati o surgelati, non aprire
assolutamente la porta dello scomparto
congelatore. I cibi non si deteriorano se
l'interruzione è breve (fino a 6-8 ore) e lo
scomparto congelatore è carico,
diversamente è consigliabile consumarli
al più presto (un innalzamento della
temperatura dei surgelati abbrevia il
periodo di conservazione).
Scongelazione
Gli alimenti surgelati o congelati, prima di essere
usati, possono essere scongelati nel frigorifero o a
temperatura ambiente, a seconda del tempo
disponibile per l'operazione.
I pezzi piccoli possono essere cucinati direttamente
appena tolti dal congelatore; in questo caso, però, il
tempo di cottura sarà più lungo.
Cubetti di ghiaccio
Il frigorifero è equipaggiato con una o più vaschette
per la formazione dei cubetti di ghiaccio. Dette
vaschette vanno riempite di acqua potabile e riposte
nello scomparto congelatore.
Si raccomanda di non usare utensili metallici per
staccare le vaschette.
Page 7
7
Sbrinamento
Sull'evaporatore dello scomparto refrigerante la brina
viene eliminata automaticamente ad ogni arresto del
motocompressore.
L'acqua di sbrinamento, tramite un apposito
convogliatore, viene raccolta in una bacinella posta
nella parte posteriore sopra il motocompressore
dell'apparecchiatura, da dove evapora.
Si raccomanda di pulire periodicamente il foro di
scarico dell'acqua di sbrinamento, posto nella
parte centrale dell'apposito convogliatore nello
scomparto refrigerante, utilizzando l'apposito
«pulitore» che si trova nel foro, per evitare che
l'acqua di sbrinamento cada sui cibi.
Nello scomparto congelatore invece, la brina dovrà
essere eliminata ogni qualvolta si è formato uno
spesso strato (4 mm circa) utilizzando l'apposito
raschietto in plastica fornito con l'apparecchiatura.
Durante questa operazione non è necessario
interrompere il collegamento elettrico o togliere gli
alimenti contenuti nello scomparto.
Si raccomanda di non impiegare utensili metallici
per asportare la brina onde evitare gravi danni
all'apparecchio.
Non usare alcun dispositivo meccanico o altro mezzo
artificiale per accelerare il processo di sbrinamento
tranne quelli qui raccomandati.
Qualora si formasse uno spesso strato di ghiaccio,
sarà necessario effettuare uno sbrinamento completo,
procedendo come segue:
1. porre la manopola del termostato in posizione
«O» o staccare la spina dalla presa di corrente;
2. avvolgere gli alimenti in parecchi fogli di giornale e
riporli in un luogo molto fresco;

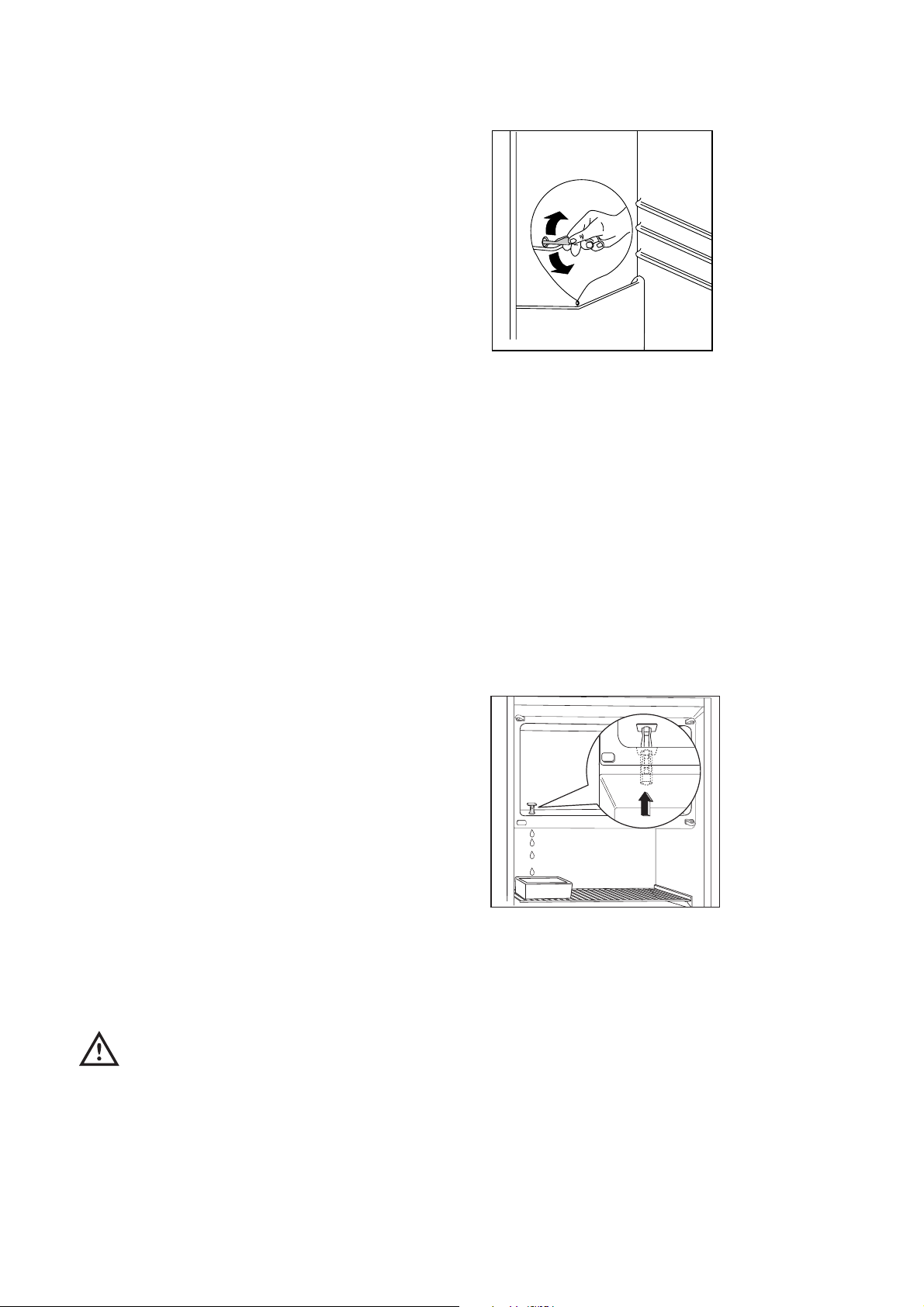

3. lasciare la porta aperta, porre una bacinella sulla
prima griglia dello scomparto frigorifero in
corrispondenza del foro di scarico, estrarre il
tappo di chiusura come indicato in figura;
4. a sbrinamento avvenuto asciugare accuratamente
lo scomparto congelatore e inserire il tappo di
chiusura.
Riporre la paletta raschiabrina per utilizzi successivi;
riportare la manopola del termostato nella posizione
desiderata o reinserire la spina nella presa. Dopo due
o tre ore di funzionamento l'apparecchio è di nuovo
pronto per la conservazione dei cibi surgelati.
Attenzione
Un innalzamento della temperatura dei
surgelati durante lo sbrinamento potrebbe
ridurne il tempo di conservazione.
D037
PR151
Page 8
Manutenzione
Staccare la spina dalla presa di corrente prima di
eseguire qualsiasi operazione.
Pulizia periodica
Pulire l'interno con acqua tiepida e bicarbonato di
soda.
Risciacquare e asciugare accuratamente.
Per garantire un miglior funzionamento
dell'apparecchiatura, togliere una volta l'anno lo
zoccolo e pulire con un aspirapolvere i canali
d'aerazione; pulire il condensatore e il
motocompressore con una spazzola o un
aspirapolvere.
Questa operazione migliorerà il funzionamento con
conseguente risparmio di energia.
Periodi di inattività
Durante i periodi in cui l'apparecchiatura non è in
funzione osservare le seguenti precauzioni:
staccare la spina dalla presa di corrente;
togliere tutti gli alimenti;
sbrinare e pulire l'interno e tutti gli accessori;
lasciare le porte socchiuse per facilitare la circolazione
di aria all'interno in modo da evitare la formazione di
odori sgradevoli.
Lampada di illuminazione
La lampada di illuminazione dello scomparto
refrigerante è accessibile tramite le seguenti
operazioni:

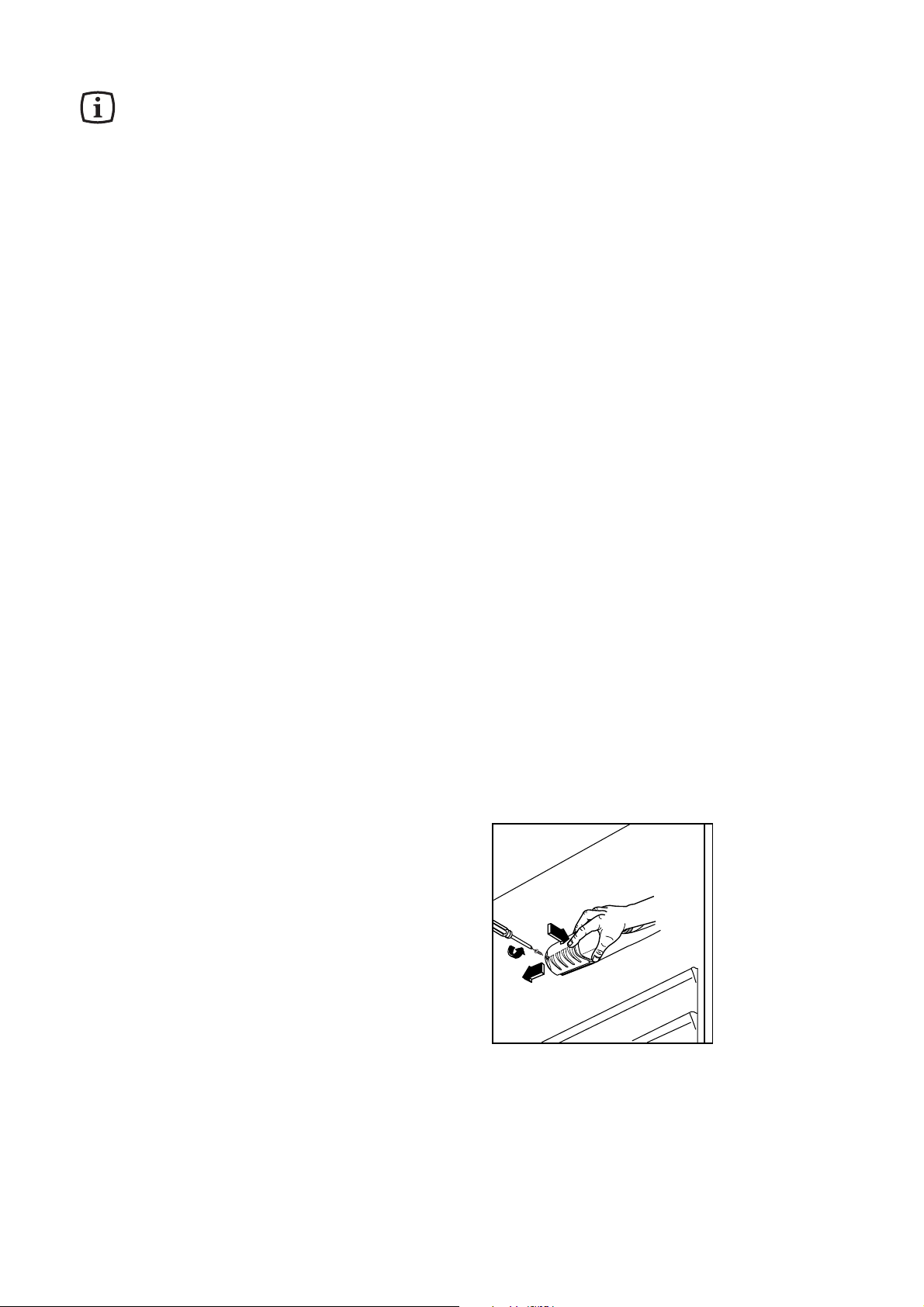

1. svitare la vite di fissaggio della plafoniera;
2. sganciare la parte mobile esercitando una
pressione su di essa come indicato in figura.
Qualora, a porta aperta, la lampada non si
accendesse, controllare che sia avvitata bene; se il
difetto rimane sostituire la lampada con una di pari
potenza.
La potenza massima è riportata sul diffusore.
8
D411
Page 9
9
Qualora l'apparecchiatura presentasse qualche
disfunzione, è bene controllare:
■
che la spina sia ben inserita nella presa di
corrente;
■
che non manchi l'energia elettrica;
■
che la manopola del termostato si trovi in
posizione intermedia.
Inoltre
■
se l'apparecchiatura è eccessivamente rumorosa
verificare che i fianchi non siano a contatto con
mobili o schienali che possono causare rumore o
vibrazioni;
■
se vi sono tracce di acqua sul fondo dello
scomparto, verificare che il foro di deflusso
dell'acqua derivante dallo sbrinamento non sia
ostruito.
Dopo le verifiche di cui sopra, se la disfunzione
dovesse permanere, è bene chiamare il Centro di
Assistenza Tecnica più vicino.
La Casa Costruttrice non risponde delle possibili
inesattezze, imputabili a errori di stampa o di trascrizione,
contenute nel presente opuscolo. Si riserva di apportare ai
propri prodotti quelle modifiche che ritenesse necessarie o
utili anche nell'interesse dell'utenza, senza pregiudicare le
caratteristiche essenziali di funzionalità e sicurezza.
Assistenza tecnica e ricambi
Per un sollecito intervento è importante, all'atto
della chiamata, indicare il tipo di difetto, il
modello di apparecchiatura (Mod.), il numero di
prodotto (Prod. No.) e il numero di fabbricazione
(Ser. No.), rilevati dal certificato di garanzia o
dalla targhetta matricola posta all'interno
dell'apparecchiatura.
I ricambi originali, certificati dal costruttore del
prodotto, e contraddistinti dal seguente marchio
si trovano solo presso i nostri Centri di Assistenza
Tecnica e Negozi di Ricambi Autorizzati.
DISTRI
PARTS
Installazione
Posizionamento
Collocare l'apparecchiatura lontana da fonti di calore,
quali: termosifoni, stufe da riscaldamento, esposizione
diretta ai raggi solari ecc.
Le migliori prestazioni si hanno con temperature
dell'ambiente comprese tra +18°C e +43°C (classe T);
+18°C e +38°C (classe ST); +16°C e +32°C (classe
N); +10°C e +32°C (classe SN).
La classe di appartenenza è riportata sulla
targhetta matricola.
Per motivi di sicurezza la ventilazione deve essere
come indicato in Fig.:

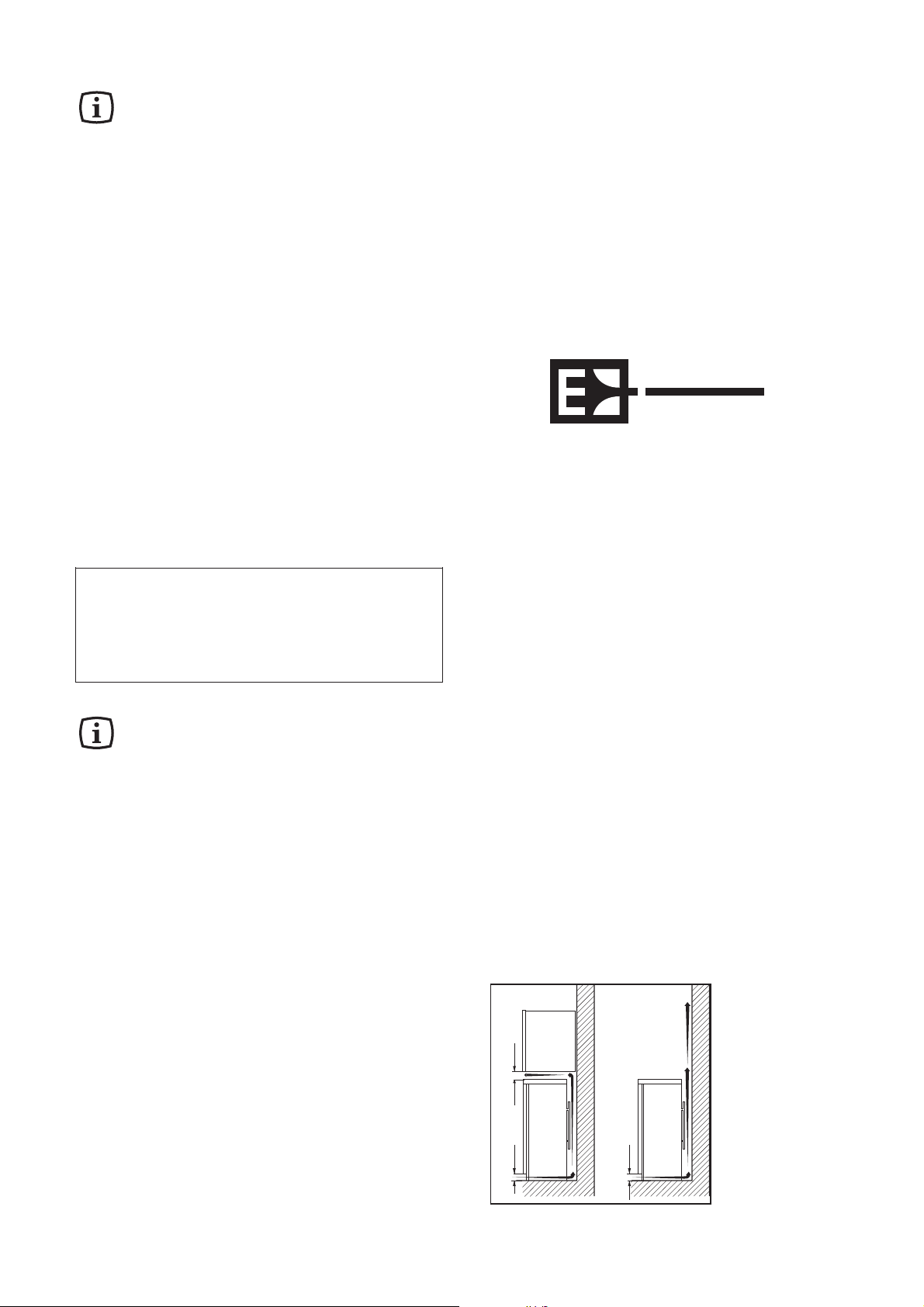

Posizionamento dell'apparecchio sotto il pensile della
cucina (vedi Fig.-A).
Posizionamento dell'apparecchio senza pensile della
cucina (vedi Fig.-B).
Attenzione mantenere le aperture per la
ventilazione libere da ogni ostruzione.
Uno o più piedini regolabili, posti alla base del mobile,
consentono un accurato livellamento.
100 mm10 mm
10 mm
A
B
NP007
Page 10
10
Collegamento elettrico
Assicurarsi, prima di inserire h spina nella presa
di corrente, che la tensione e la frequenza
riportate sulla targhetta matricola corrispondano a
quelle dell'impianto domestico.
È ammessa una oscillazione di ±6% sulla tensione
nominale.
Per il funzionamento a tensioni diverse si dovrà
utilizzare un autotrasformatore di potenza adeguata.
È indispensabile che l'apparecchiatura sia
collegata ad una efficiente presa di terra.
A tale scopo la spina del cavo di alimentazione è
dotata dell'apposito contatto.
Qualora la presa di corrente dell'impianto domestico
non sia collegata a terra, allacciare l'apparecchiatura
ad un impianto di terra a parte, conformemente alle
norme in vigore, consultando in proposito un tecnico
specializzato.
La Casa Costruttrice declina ogni responsabilità
qualora questa norma antinfortunistica non fosse
rispettata.
Questa apparecchiatura è conforme al D.M. 13/4/89 e
alla Direttiva Comunitaria CEE n. 87/308 del 2/6/87
relativa alla soppressione dei disturbi radio.
Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie
- 73/23/CEE del 19/02/73 (Bassa Tensione) e
successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni.
Reversibilità della porta
Prima di ogni operazione staccare la spina dalla presa
di corrente.

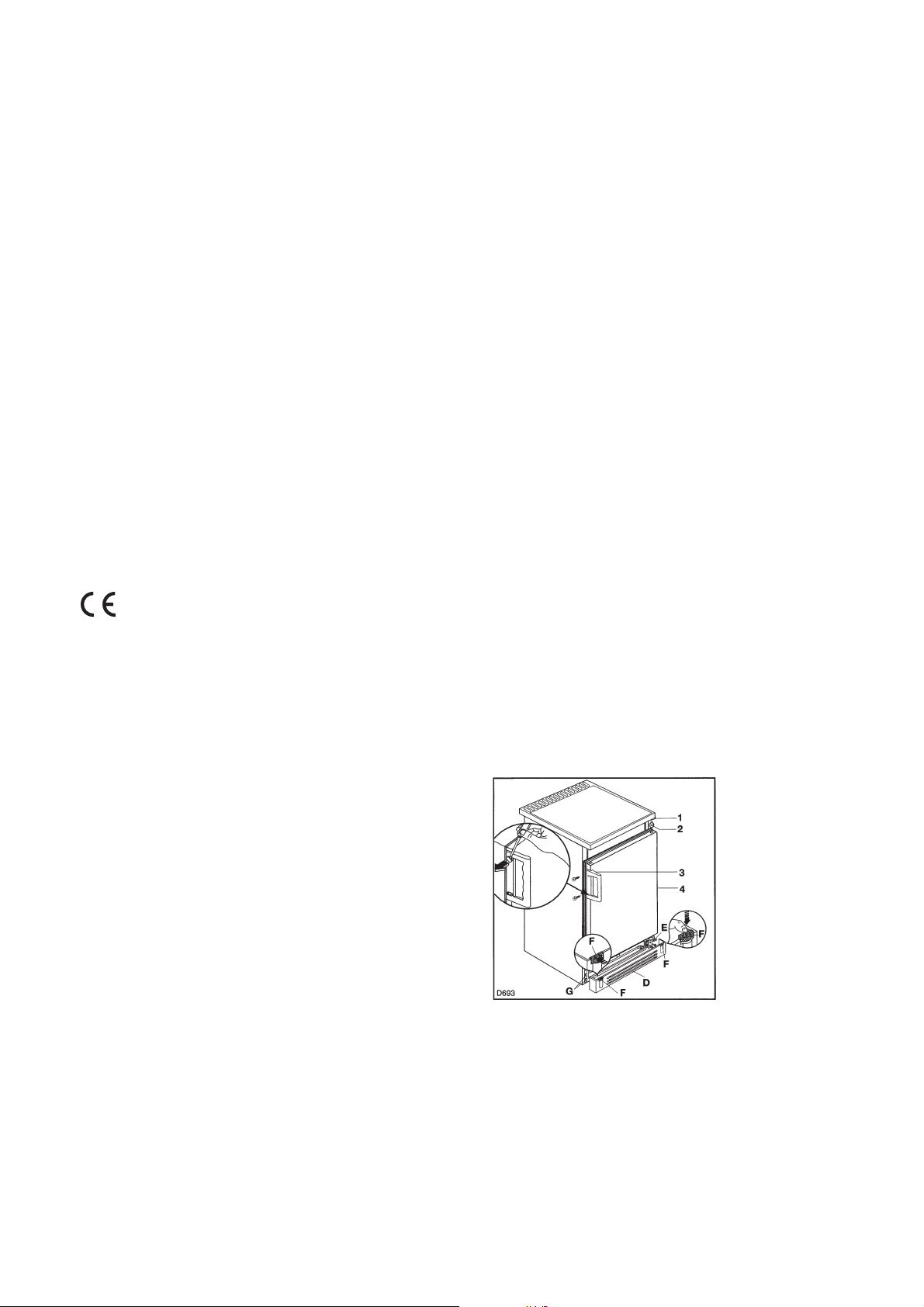

Per l'inversione operare come segue:
1. estrarre la griglia di aerazione (D) inserita a scatto;
2. smontare la cerniera inferiore (E) svitando le due
viti che la fissano;
3. togliere i tappi (G) e rimontarli sulla parte opposta;
4. togliere la porta (4);
5. svitare il perno (2) e rimontarlo sul lato opposto;
6. rimettere la porta;
7. rimontare la cerniera inferiore (E) sul lato opposto
utilizzando le due viti tolte precedentemente;
8. sfilare il copri-foro (F) dalla griglia di aerazione (D)
spingendolo nel senso della freccia e rimontarlo sul
lato opposto;
9. rimontare la griglia di aerazione (D) inserendola a
scatto.
Invertire le maniglie togliendo prima i copriviti, applicati
a scatto. I fori non utilizzati sono mascherati da tappi
di plastica che vanno tolti e rimontati sui fori che
rimangono liberi.
Attenzione
Ultimata la reversibilità delle porte, accertarsi
che tutte le viti siano ben serrate e controllare
che la guarnizione magnetica sia aderente al
mobile.
Se la temperatura ambiente è fredda (ad es. in
inverno), può succedere che la guarnizione non
aderisca perfettamente al mobile. In tal caso
attendere il naturale rinvenimento della guarnizione
stessa oppure accelerare tale processo riscaldando
la parte interessata con un normale asciugacapelli.
Page 11
11
Pannellabilità della porta

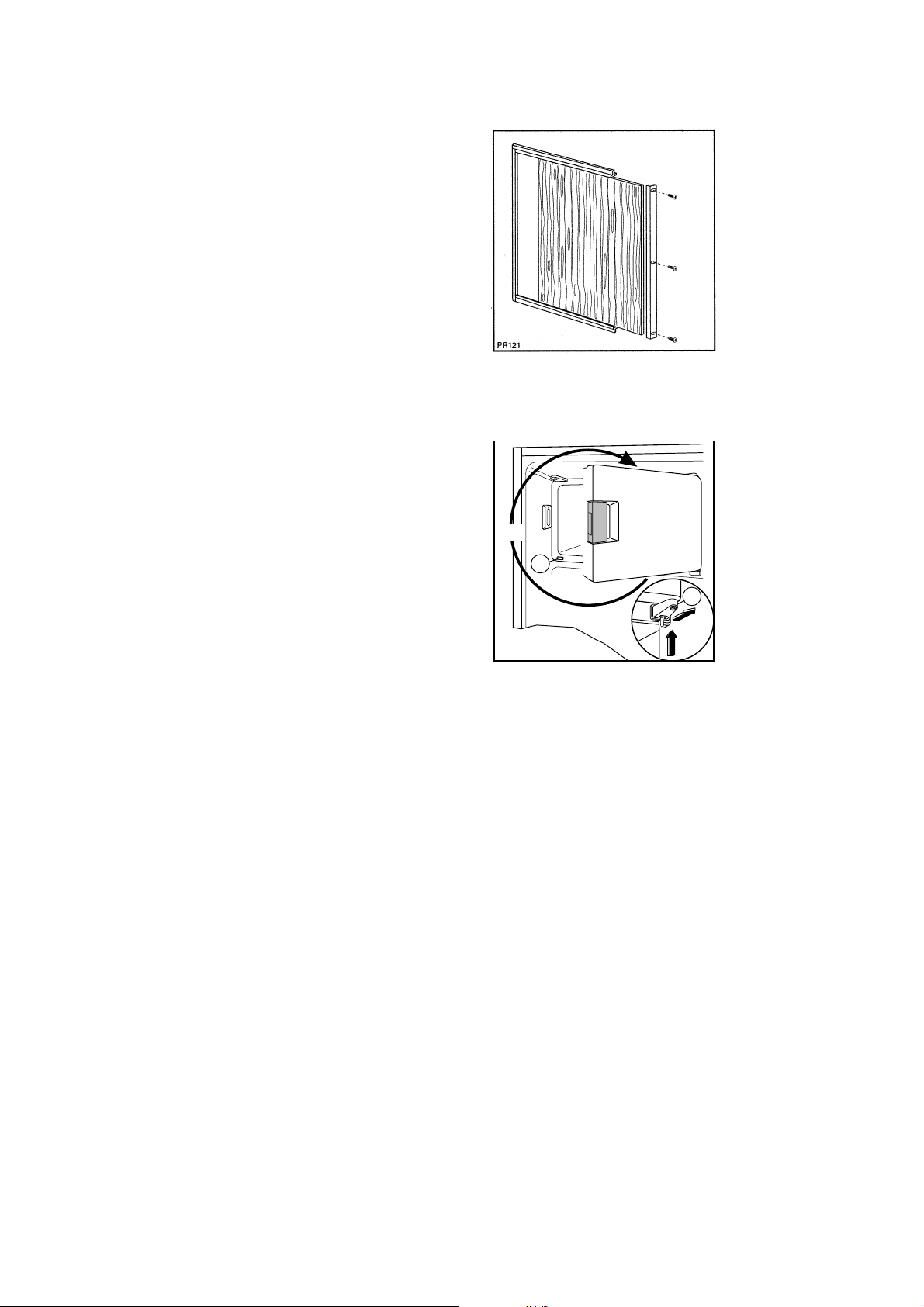

1. Smontare un lato della cornice della porta;
2. svitare parzialmente tutte le rimanenti viti di
fissaggio della cornice;
3. infilare il pannello porta dal lato privo di cornice, indi
rifissare alla porta la cornice compreso il lato tolto in
precedenza.
Nota
Le dimensioni di ingombro del pannello devono essere
1-2 mm inferiori a quelle della porta e lo spessore
massimo di 4 mm.
Reversibilità della portina
1. Con l'ausilio di un cacciavite sganciare il supporto
(1) premendo sulla molla interna ed estrarlo dalla
sede assieme alla portina;
2. togliere il tappo (2) e inserirlo sul lato opposto
nell'apertura lasciata libera;
3. ruotare di 180° la portina, togliere il supporto (1) e
rimontarlo sul lato opposto.
4. Rimontare la portina inserendo il perno superiore e
il supporto inferiore (1) finché questo non sarà
bloccato.
Per garantire una corretta conservazione degli
alimenti la portina è dotata di un semplice dispositivo a
molla che la mantiene in posizione aperta finchè la
stessa non venga accuratamente chiusa.
PR140
1
2
180°
Page 12
Loading...
