Page 1
LAVATRICE
LIBRETTO ISTRUZIONI
146 4492 01
RT 070 Q
Page 2
INDICE
PER L'UTENTE................................................3
Avvertenze.......................................................3
Utilizzo ........................................................3
Precauzioni contro il gelo.............................3
Eliminazione della lavabiancheria ...............3
Protezione dell'ambiente .............................3
Descrizione dell'apparecchio.......................4
Cassetto detersivo.......................................4
Pannello dei comandi ..................................4
Come effettuare un lavaggio? 5
Carico della biancheria ...............................5
Dosaggio dei detersivi .................................5
Scelta del programma desiderato ...............5
Scelta della temperatura e della velocità
della centrifuga ............................................5
Scelta dell'opzione desiderata ....................5
Opzione "Meno tempo"................................5
Opzione "Super risciacquo" ........................5
Avvio del programma ..................................6
Intervento nel corso di un programma.........6
Aggiunta di biancheria .................................6
Modifica del programma in corso.................6
Annullamento del programma......................6
Fine del programma.....................................6
PER L'INSTALLATORE................................ 13
Avvertenze ...................................................13
Caratteristiche tecniche ............................. 13

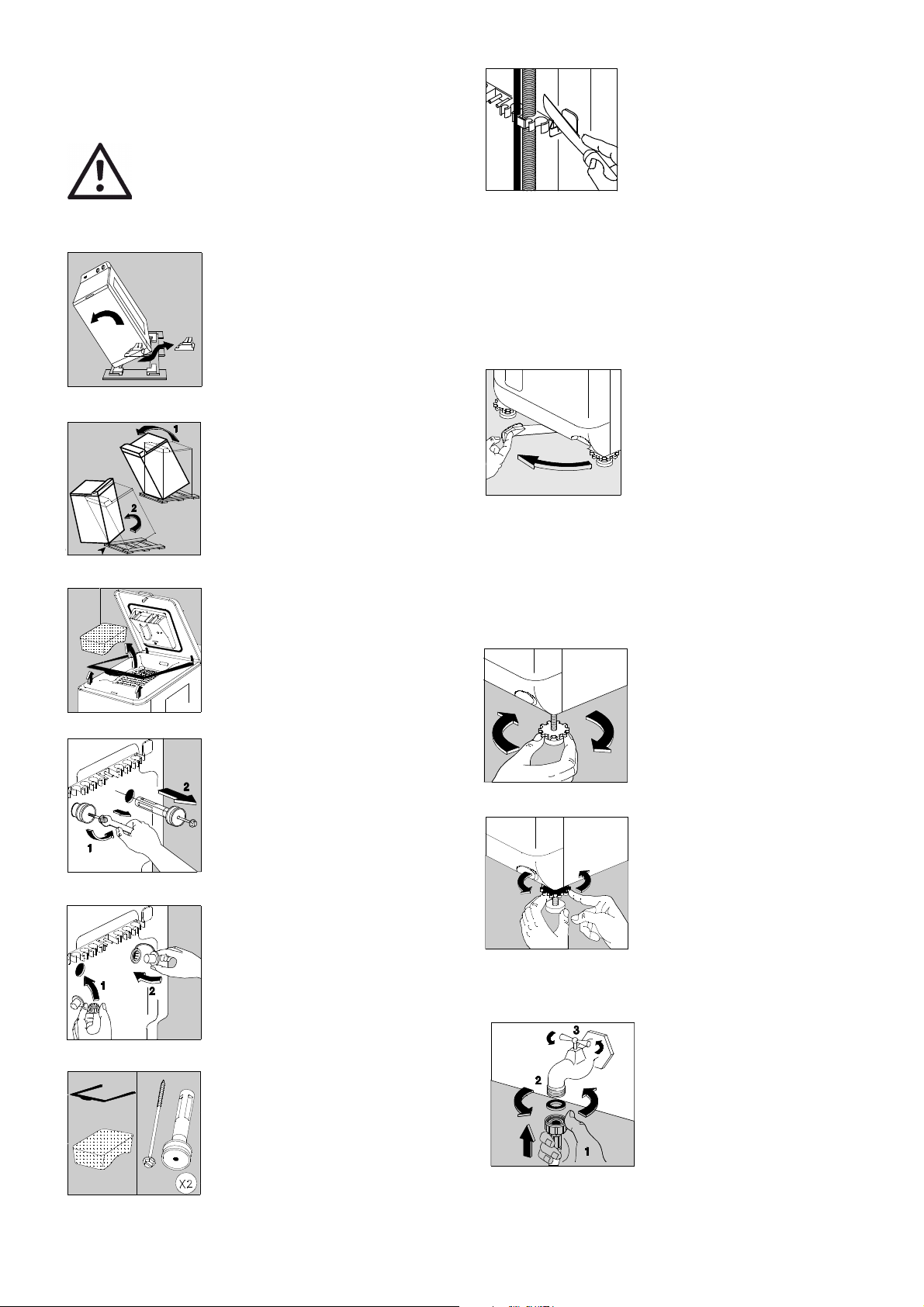

Installazione ................................................. 14
Sbloccaggio .............................................. 14
Posizionamento ........................................ 14
Spostamento dell'apparecchio..................14
Messa a livello........................................... 14
Alimentazione dell'acqua .......................... 14
Scarico...................................................... 15
Collegamento elettrico .............................. 15
Tabella dei programmi....................................7
Guida per il lavaggio.......................................8
Selezione e preparazione della biancheria..8
Carichi di biancheria secondo la natura delle
fibre .............................................................8
Detersivi e additivi........................................8

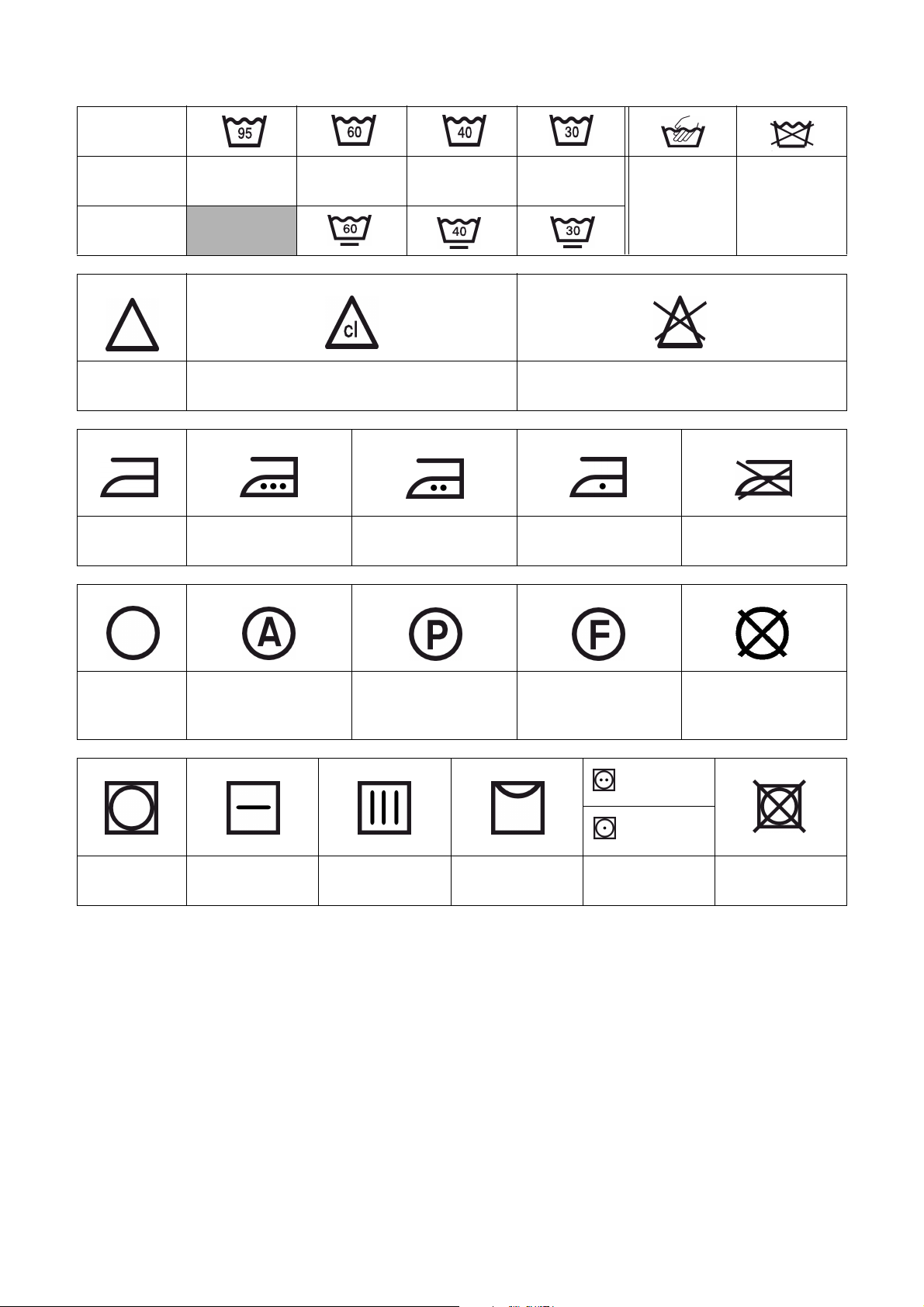

Simboli internazionali per il trattamento dei
tessuti .........................................................9

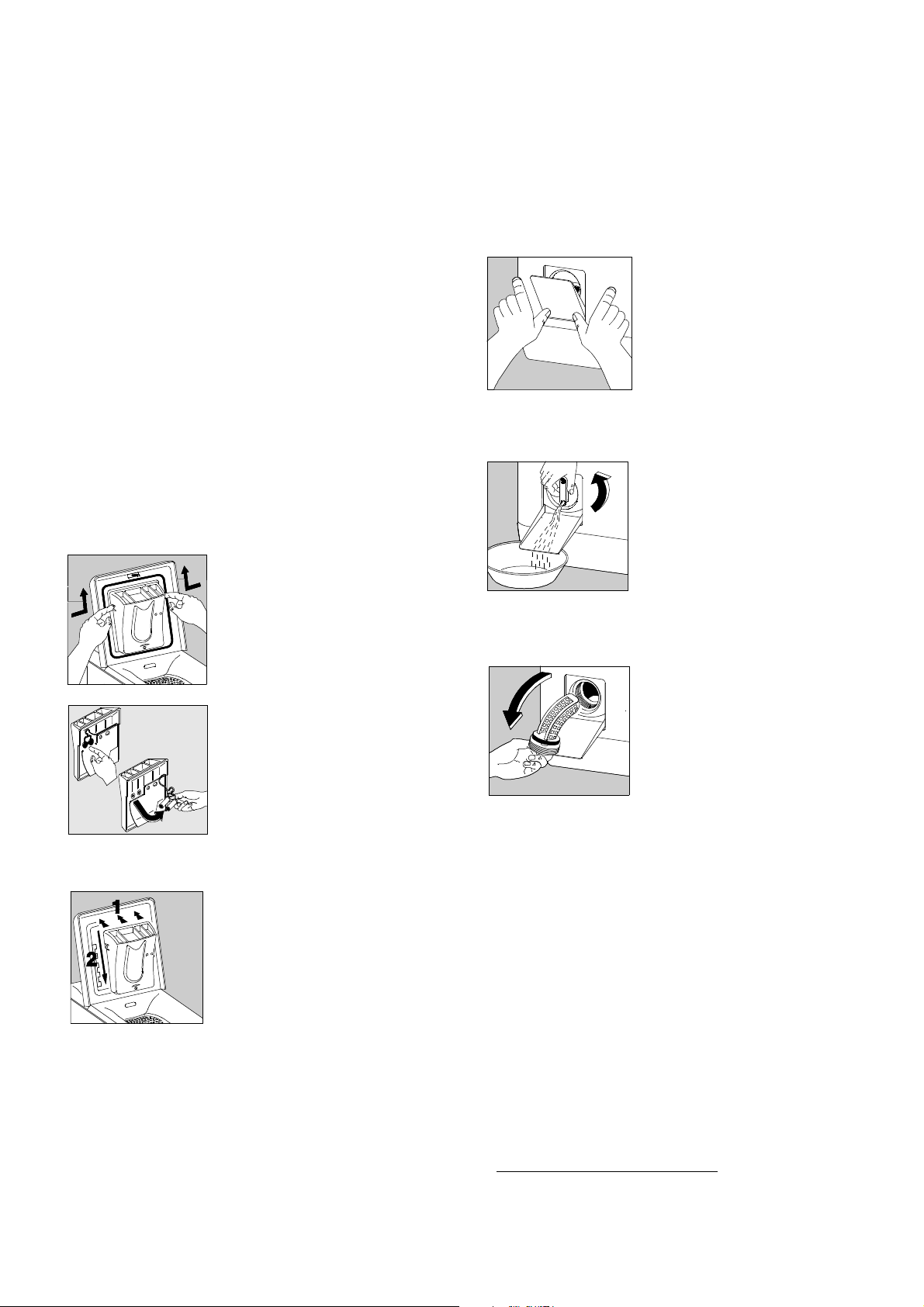

Manutenzione e pulizia................................ 10
Disincrostazione dell'apparecchio..............10
Mobile ........................................................10
Cassetto detersivo.....................................10
Filtro di scarico ..........................................10
In caso d'anomalia di funzionamento.........11
Assistenza e ricambi ....................................12
Page 3
A. PER L'UTENTE
1. AVVERTENZE
Conservate questo manuale d'impiego insieme al vostro apparecchio. Se quest'ultimo dovesse essere venduto o ceduto a un'altra persona, assicuratevi che il presente manuale l'accompagni. In questo modo il nuovo utente potrà essere informato del funzionamento della lavabiancheria e delle relative avvertenze.
Le avvertenze sono state preparate per la vostra sicurezza e per quella degli altri.
Vi consigliamo di leggere attentamente tali osservazioni prima d'installare e d'utilizzare l'apparecchio. Vi ringraziamo per la vostra attenzione.
1.1. Utilizzo
• Al ricevimento dell'apparecchio, togliete o fate
togliere immediatamente l'imballaggio esterno.
Controllatene l'aspetto generale. Fate le eventuali
riserve per iscritto sul bollettino di consegna del
quale conserverete una copia.
• L'apparecchio è stato studiato per essere utilizzato
dagli adulti. Assicuratevi che i bambini non lo tocchino e non l'utilizzino come un giocattolo.
• Non modificate o non cercate di modificare le caratteristiche dell'apparecchio, in quanto ciò rappresenterebbe per voi un rischio.
• L'apparecchio è destinato al normale uso domestico. Non l'utilizzate per fini commerciali o industriali
o per scopi diversi da quello per il quale è stato progettato.
• Dopo averlo usato, scollegate la presa di corrente e
chiudete il rubinetto d'arrivo dell'acqua.
• Lavate nella macchina soltanto i capi che possono
essere sottoposti a questo trattamento. Consultate
le indicazioni che si trovano sull'etichetta di ciascun
capo.
• Non lavate con la macchina la biancheria con le
stecche, i tessuti non orlati o strappati.
• Prima di ogni lavaggio, abbiate cura di togliere le
monete, le spille di sicurezza, viti, ecc. Tutte possono provocare danni importanti se sono lasciate
nella biancheria.
• Non mettete nella lavabiancheria i capi smacchiati
con benzina, alcol o tricloroetilene, ecc. Se usate
tali smacchiatori, aspettate che il prodotto sia evaporato prima di mettere i capi nel cestello.
• Riunite i capi piccoli come calzini, cinghie, ecc. in
un sacchetto di tela o in una federa.
• Impiegate la quantità di detersivo indicata nel paragrafo "Dosaggio dei detersivi".
• Scollegate sempre la lavabiancheria prima di effettuarne la pulizia e la manutenzione.
1.2. Precauzioni contro il gelo
Se l'apparecchio è esposto a una temperatura inferiore
a 0°C, adottate le seguenti precauzioni:
• Selezionate il programma Scarico e fatelo funzionare fino alla fine.
• Mettete l'apparecchio fuori tensione mettendo il
selettore dei programmi sulla posizione "Arresto"
premendo il tasto "Avvio/Arresto"*.
• Scollegate l'apparecchio.
• Riavvitate il tubo d'alimentazione dell'acqua e
rimettete a posto il tubo di scarico.
In questo modo l'acqua rimasta nei tubi sarà evacuata,
evitando così la formazione di gelo e di conseguenza il
deterioramento dell'apparecchio.
Per far funzionare di nuovo l'apparecchio, controllate
che sia bene installato in un locale in cui la temperatura
è superiore a 0°C.
*
o
1.3. Eliminazione della lavabiancheria
Tutti i materiali contrassegnati dal marchio sono riciclabili. Metteteli in una discarica pubblica (informatevi
presso i servizi comunali) in modo che possano essere
recuperati e riciclati.
Al momento d'eliminare definitivamente l'apparecchio,
rendete inservibile ciò che può presentare un pericolo:
tagliate il cavo d'alimentazione alla base dell'apparecchio.
1.4. Protezione dell'ambiente
Allo scopo di realizzare economie d'acqua e d'energia
e dunque di contribuire alla protezione dell'ambiente, vi
consigliamo di rispettare le seguenti istruzioni:
• Utilizzate possibilmente l'apparecchio a piena
capacità (facendo tuttavia attenzione di non sovraccaricare il cestello).
• Utilizzate la funzione Prelavaggio o Ammollo unicamente per la biancheria molto sporca.
• Regolate la dose di detersivo alla durezza
dell'acqua (ved. paragrafo "Dosaggio dei detersivi"), al carico e al grado di sporcizia della biancheria.
• Chiudete il rubinetto e scollegate il tubo d'alimentazione dell'acqua.
• Mettete l'estremità di questo tubo e del tubo di scarico in una bacinella sul suolo.
* secondo il tipo di modello
3
Page 4
2. DESCRIZIONE DELL'APPARECCHIO
1
2
1 - Pannello dei comandi
2 - Maniglia d'apertura del coperchio
3 - Piedini di messa a livello
4 - Sportello del filtro
5 - Leva per spostare l'apparecchio
4
5
3
2.1. Cassetto detersivo
Simboli
1 - prelavaggio 4 - ammorbidente
2
1
4
3
5
2 - lavaggio (non superare il segnale MAX)
3 - candeggio 5 - eccesso di ammorbidente e di candeggina
Unicamente Programma Cotone - (se troppo riempito).
da ¼ a 1 bicchiere di candeggina diluita.
(non superare il segnale MAX)
2.2. Pannello dei comandi
1 - Tasto "On / Off" 4 - Manopola selezione centrifuga
2 - Tasto "Meno tempo" 5 - Manopola selezione programmi
3 - Tasto "Super risciacquo" 6 - Manopola selezione temperatura
3
2
1
4
4
5
6
146 4492 00
Page 5
3. COME EFFETTUARE UN
3.4. Scelta della temperatura
LAVAGGIO?
Prima d'effettuare il primo lavaggio nella lavabiancheria, vi consigliamo d'effettuare un lavaggio preliminare
a 90°C senza biancheria, ma con un detersivo per pulire la vasca.
3.1. Carico della biancheria
• Sollevate il coperchio della macchina.
• Aprite il cestello premendo il pulsante di bloccaggio
A: i due sportelli si sganciano automaticamente.
• Introducete la biancheria, chiudete il cestello e il
coperchio della lavabiancheria.
Importante: prima della chiusura del coperchio della
macchina, assicuratevi che il
cesto sia chiuso correttamente.
A
•i due sportelli agganciati,
•il pulsante A rialzato.
Selezionate la temperatura di lavaggio adatta per il programma
prescelto (seguendo l'informazione fornita nella tabella dei programmi) e attenetevi alla temperatura indicata sull'etichetta delle
istruzioni per ogni articolo che
deve essere lavato (ved. la guida
di lavaggio).
3.5. Scelta della centrifuga
La velocità massima della centrifuga è definita come una funzione
del tipo di lavaggio e dipende dal
programma prescelto.
In ogni modo, potete ridurre la velocità o scegliere le posizioni antipiega «» (arresto con acqua in
vasca) o scarico «».
Queste velocità possono variare come è indicato nella
tabella che segue:
3.2. Dosaggio dei detersivi
Questa lavabiancheria è stata progettata con l'intento
di ridurre i consumi di acqua e detersivo, percui vi consigliamo di ridurre le dosi raccomandate dai produttori
di detersivo.
Versate la dose di detersivo in polvere nei compartimenti lavaggio e prelavaggio se avete scelto l'opzione "prelavaggio". Versate eventualmente l'ammorbidente nel compartimento e la candeggina nel compartimento .
Se usate un altro tipo di detergente, consultate il paragrafo "detergenti e additivi" della guida di lavaggio.
3.3. Scelta dei tasti
Premere il tasto desiderato.
3.3.1. Tasto "Meno tempo"
Questo tasto riduce il tempo di lavaggio da 20 a 50 minuti nei programmi cotone o sintetici.
3.3.2. Tasto "Super risciacquo"
Questo tasto aggiunge un risciacquo nei programmi cotone. E' consigliato per le persone allergiche ai detersivi.
Cotone 300 400 450 500 550 600 700
Sintetici
Lana
Seta 300 400 450 - 500 550 600
300 400 450 500 550 600 700
3.6. Scelta del programma
Scegliete il programma in funzio-
ne del tipo di lavaggio.
Girate la manopola del program-
matore in senso orario.
3.7. Inizio del programma
Dopo aver scelto il programma di lavaggio,
premete il tasto "ON/OFF" per iniziare il ciclo; la spia luminosa corrispondente si accende.
I programmi B, G e K iniziano con un breve scarico seguito da un movimento automatico di avanzamento del
programmatore fino alla posizione pieno.
5
Page 6
3.8. Fine del programma
Quando il programma selezionato è terminato, la lavatrice si ferma automaticamente.
I programmi terminano :
• con una centrifuga per i programmi di cotone se è
stata scelta una velocità di centrifuga.
• con uno scarico per tutti i programmi se è stata
scelta la posizione esclusione di centrifuga «».
• con acqua in vasca per tutti i programmi se è stata
scelta la posizione antipiega «». Per scaricare
l’acqua, selezionare il programma di scarico «N».
Per centrifugare brevemente la biancheria, selezionare una velocità di centrifuga sul selettore velocità
di centrifuga e uno di programmi di centrifuga «D»
o «J».
È normale aspettare circa 2 minuti prima di poter aprire
il coperchio, per dare tempo al dispositivo di sicurezza
di sbloccarsi.
Alle fine del ciclo, ripremere il tasto "ON/OFF" per spegnere la lavatrice. Togliere la biancheria. Rilasciare, se
premuti, gli altri tasti. Controllare che il cesto sia completamente vuoto facendolo ruotare con le mani. Ciò
per evitare che gli indumenti eventualmente dimenticati
vengano danneggiati in un lavaggio successivo (ad es.
restrigendosi) oppure che colorino un altro carico di
biancheria. Si consiglia di chiudere il rubinetto dell'acqua ed estrarre la spina dalla presa di corrente.
Osservazione: vi consigliamo di lasciare il coperchio ed
il cesto aperti per aerare la vasca.
6
Page 7
4. TABELLA DEI PROGRAMMI
SINTETICI - MISTI - DELICATI - LANA
COTONE - LINO
In questa tabella non sono enumerate tutte le possibilità, ma soltanto le regolazioni più utilizzate.
Programma
Tipo di biancheria
A Cotone bianchi con pre-
lavaggio
A Cotone colorati con pre-
lavaggio
B Cotone bianchi
B Cotone colorati 5,0 kg Meno tempo
C Risciacqui cotone 5,0 kg Super risciacquo 0,20 60 55 - 65
D Centrifuga max 700 5,0 kg 0,05 - 7 - 17
F Sintetici - Misti con pre-
lavaggio
G Sintetici - Misti 2,5 kg Meno tempo 30°- 60° 0,70 48 70 - 80
G Sintetici delicati 2,5 kg Meno tempo 30°- 40° 0,40 48 60 - 70
H Re-fresh 30 minuti
**
***
Carico Opzioni
possibili
5,0 kg Meno tempo
Super risciacquo
5,0 kg Meno tempo
Super risciacquo
5,0 kg Meno tempo
Super risciacquo
Super risciacquo
2,5 kg Meno tempo 30°- 60° 1,00 60 90 - 100
2,5 kg 30° 0,20 48 30 - 40
Tempe-
rature
°C kWh Litri Durata
60°- 90° 2,20 68 150 - 160
40°- 60° 1,15 65 140 - 150
60°- 90° 1,90 56 130 - 140
40°- 60° 0,95 49 125 - 135
indicativi
Consumi
*
J Centrifuga breve deli-
cati max 600
K Lana woolmark 1,0 kg - 40° 0,45 43 50 - 60
K Lingerie 1,0 kg 30° 0,45 43 50 - 60
K Lavaggio a mano 1,0 kg 30° 0,45 43 50 - 60
L Seta 2,5 kg 30° 0,45 43 40 - 50
M Risciacqui delicati 2,5 kg 0,05 15 5 - 15
N Scarico 2,5 kg 0,01 - 2 - 7
* Dati indicativi suscettibili di variare in funzione delle condizioni d'utilizzo.
** Programma di riferimento per prove secondo la norma CEI 456 (prog. B : 0,49 kWh / 49 l / 130 min)
*** Programma H : per biancheria delicata da rinfrescare (portata una volta sola).
2,5 kg 0,02 - 2 - 12
7
Page 8
5. GUIDA PER IL LAVAGGIO
5.1. Selezione e preparazione della
biancheria
5.3. Detersivi e additivi
Utilizzate unicamente detersivi e additivi adatti per l'impiego in una lavabiancheria. Basatevi sulle indicazioni
del fabbricante rispettando i paragrafi 2.1 e 3.2.
• Selezionate la biancheria secondo il tipo e il simbolo di trattamento (ved. capitolo 5.4 : Simboli internazionali per il trattamento dei tessuti): lavaggio
normale per la biancheria resistente che può sopportare un lavaggio e una centrifuga energici;
lavaggio delicato per la biancheria delicata che
occorre trattare con precauzione. Per i carichi misti,
carichi composti di capi in fibre di differente natura,
scegliete un programma e una temperatura adatti
alla fibra più fragile.
• Lavate separatamente la biancheria bianca e la
biancheria colorata, altrimenti la biancheria bianca
diventerà colorata o assumerà un colore grigiastro.
• Gli abiti nuovi colorati hanno spesso un'eccedenza
di colore. La prima volta, lavate preferibilmente tali
capi separatamente. Rispettate le indicazioni di
trattamento "lavare separatamente" e "lavare
parecchie volte separatamente".
• Svuotate le tasche e dispiegate la biancheria.
• Togliete i bottoni scuciti, spille e ganci. Chiudete le
chiusure lampo, annodate i lacci e le strisce.
• Rivoltate gli abiti in tessuti pluristrati (sacchi a pelo,
giacche a vento, ecc...), i capi di maglieria colorati e
la lana e i tessuti con ornamenti riportati (aggiunti).
• Lavate i piccoli capi fragili (calzini, collants, reggiseno, ecc...) in una reticella per biancheria.
• Trattate con particolare precauzione le tende.
Togliete i ganci di fissazione e avvolgete i tendaggi
in una rete o in un sacco.
I detersivi in polvere possono essere utilizzati senza alcuna restrizione; i detersivi liquidi possono essere versati sia in una vaschetta dosatrice sistemata
direttamente nel cestello, sia nel comparto lavaggio
purché la lavabiancheria venga immediatamente messa in moto; i detersivi in tavolette o in dosi devono essere messi obbligatoriamente nel comparto lavaggio
del cassetto detersivo della lavabiancheria.
La quantità di detersivo da utilizzare è in funzione del
carico di biancheria da lavare, della durezza dell'acqua
e del grado di sporcizia della biancheria.
Se l'acqua è dolce, diminuite leggermente le dosi. Se
l'acqua è calcarea (l'impiego di un anticalcare è consigliato) o se la biancheria è molto sporca o macchiata,
aumentate un po' le dosi.
Otterrete il grado di durata dell'acqua contattando la società di distribuzione dell'acqua del vostro comune o
qualsiasi altro ufficio competente.
5.2. Carichi di biancheria secondo la
natura delle fibre
La quantità di biancheria introdotta nel cestello non
deve superare la capacità massima della lavabiancheria. Tale capacità può variare secondo la natura dei tessuti. Diminuite la quantità di biancheria se si tratta di
biancheria molto sporca o di tessuto spugna.
Tutti i tessuti non hanno lo stesso volume d'ingombro e
lo stesso potere di ritenzione d'acqua. Per questo motivo, in generale, il cestello può essere riempito:
• completamente, ma senza pressione eccessiva per
la biancheria di cotone, lino e misto lino,
• a metà del volume, per i cotoni trattati e le fibre sintetiche,
• per circa un terzo del volume, per i capi molto fragili
come tendaggi e indumenti di lana.
Per un carico di biancheria mista, riempite il cestello in
funzione delle fibre più fragili.
8
Page 9
5.4. Simboli internazionali per il trattamento dei tessuti
LAVAGGIO
NORMALE
Lavaggio a
95°C
LAVAGGIO
DELICATO
CANDEGGIO
STIRATURA Temperatura elevata
Candeggio al cloro (candeggina) permesso
(unicamente a freddo e con una soluzione diluita)
(200°C max)
Lavaggio a
Lavaggio a
60°C
Temperatura media
(150°C max)
40°C
Lavaggio a
30°C Lavaggio
delicato a
mano
Candeggio al cloro (candeggina) proibito
Temperatura bassa
(100°C max)
Non lavare
Non stirare
PULIZIA A
SECCO
ASCIUGA-
TURA
Pulizia a secco
(tutti i solventi abituali)
Asciugatura
biancheria stesa
Asciugatura bian-
Pulizia a secco
(tutti i solventi salvo il
tricloroetilene)
cheria appesa
Pulizia a secco
(unicamente solventi
petroliferi e R113)
Asciugatura su
attaccapanni
Non pulire a secco
Alta
temperatura
Temperatura
moderata
Asciugatura per-
messa nel cestello
Non asciugare
nel cestello
9
Page 10
6.
MANUTENZIONE E PULIZIA
6.4. Filtro di scarico
Effettuate la pulizia solo dopo aver scollegato l'apparecchio.
6.1. Disincrostazione dell'apparecchio
In generale non è necessario disincrostare l'apparecchio se il detersivo è ben dosato.
Se la disincrostazione è indispensabile, utilizzate un
prodotto specifico che non sia corrosivo e studiato particolarmente per le lavabiancheria che potrete acquistare in commercio. Rispettate la dosatura e la
frequenza delle disincrostazioni indicati sulla confezione.
6.2. Mobile
Pulite il mobile della lavabiancheria usando acqua tiepida e un detersivo dolce. Non utilizzate mai alcol, solventi o prodotti simili.
6.3. Cassetto detersivo
Smontaggio:
Esercitate una pressione sui
ganci situati su ciascun lato del
cassetto dei prodotti e tiratelo
verso l'alto.
Pulite regolarmente il filtro che si trova nella parte bassa dell'apparecchio. La spia "filtro"* si accende quando
il filtro è ostruito. In questo caso, pulitelo immediatamente. Se lavate della biancheria che perde molti filacci, pulitelo dopo ogni lavaggio.
• Aprite lo sportello:
• Svuotate l'acqua residua:
Mettete sotto un recipiente. Girate il tappo in senso antiorario, in modo che quest'ultimo si
posizioni sulla verticale e possa far uscire l'acqua residua.
• Togliete il filtro:
Rimontaggio:
Potrete così pulirlo con acqua
corrente con una spazzola o
un panno. Controllate che i sifoni situati dietro il cassetto dei
prodotti non siano ostruiti.
Riposizionate il cassetto dei
prodotti nelle guide fino al bloccaggio.
Svitate a fondo il tappo e toglietelo. Pulitelo accuratamente con acqua corrente.
Rimontate l'insieme e riavvitatelo in senso orario.
*nel caso il modello la preveda
10
Page 11
7. IN CASO DI ANOMALIA NEL FUNZIONAMENTO
Durante la fase di produzione della vostra lavabiancheria sono stati effettuati numerosi controlli. Nonostante ciò potrebbero insorgere alcuni piccoli inconvenienti nell'utilizzo normale dell'apparecchiatura. In caso si verificasse uno di
questi inconvenienti, leggete le seguenti istruzioni prima di chiamare il Servizio di Assistenza Tecnica Autorizzato.
Anomalia Causa
La lavabiancheria non parte: • La lavabiancheria non è correttamente connessa, l'instal-
lazione elettrica non funziona.
• Il coperchio e gli sportelli del cesto non sono chiusi correttamente.
• Non è stata impostata correttamente la partenza del programma.
• Manca tensione elettrica.
• La rete idrica non fornisce acqua.
• Il rubinetto per il carico dell'acqua è chiuso.
• Il tubo di carico è piegato o incastrato.
La lavabiancheria carica acqua e la scarica immediatamente:
La lavabiancheria non centrifuga o non scarica: • Il tubo di scarico è piegato o incastrato.
C'é acqua nel pavimento attorno alla lavabiancheria:
Il risultato di lavaggio non è soddisfacente: • E' stato usato poco detersivo o un detersivo non adatto.
La lavabiancheria vibra o fa rumore: • Verificare se sono state tolte tutte le protezioni che servi-
• L'estremità del tubo di scarico si trova troppo in basso rispetto alla macchina (vedi paragrafo "Installazione").
• Il filtro è intasato.
• Il carico di biancheria non è ben distribuito nel cesto.
• É stato selezionato il tasto "Antipiega".
• L'altezza del tubo di scarico non è corretta.
• É stato usato troppo detersivo che ha causato molta
schiuma.
• È stato usato un detersivo non adatto.
• Il tubo di scarico non è posizionato correttamente.
• Il filtro non è stato rimesso correttamente nella sua sede.
• Il tubo di carico è bucato.
• È stata caricata troppa biancheria.
• Il programma di lavaggio selezionato non era quello
adatto.
vano per il trasporto (vedi paragrafo "Installazione").
• La lavabiancheria non appoggia bene al suolo.
• La lavabiancheria è troppo vicina al muro o ad altro
oggetto.
• Il carico di biancheria non è ben distribuito nel cesto.
• Forse c'é poca biancheria nel cesto.
Il ciclo di lavaggio è troppo lungo: • Il tubo di carico è piegato o incastrato.
• C'é stato un blocco di tensione elettrica o di fornitura
idrica.
• È scattato il dispositivo di sicurezza della temperatura del
motore.
• La temperatura dell'acqua caricata è inferiore al normale.
• È scattato il sistema antischiuma (troppo detersivo) e la
lavabiancheria ha eliminato la schiuma.
• È scattato il dispositivo anti-sbilanciamento ed è stata attivata una (o più) fase di srotolamento dei capi per redistribuire il carico all'interno del cestello.
La lavabiancheria si arresta durante un ciclo di lavaggio :
• C'è stato un arresto nella fornitura idrica o elettrica.
• È stata programmata la funzione "Antipiega".
11
Page 12
Anomalia Causa
Il coperchio non si apre: • Il coperchio non si può aprire fino a 1 o 2 minuti dopo la
fine del ciclo di lavaggio.
Il riposizionamento automatico del cesto non fun-
*
ziona
:
Dal foro del troppo pieno fuoriescono dell'ammorbidente o della candeggina*:
* Dipende dal tipo di modello.
• Il carico di biancheria all'interno del cestello è sbilanciato:
girare il cestello a mano.
• Non è stata inserita la giusta quantità.
• Il sifone situato dietro il cassetto detersivo è ostruito.
8. ASSISTENZA E RICAMBI
In caso di guasto, consultare il capitolo "In caso di anomalia nel funzionamento" per verificare se il guasto può
essere eliminato autonomamente.
Se non si riesce a rimediare all’inconveniente o a localizzarlo, rivolgersi al centro di assistenza.
Il servizio di assistenza ed i pezzi di ricambio sono disponibili presso i centri di assistenza o i rivenditori autorizzati.
In sede di richiesta di assistenza od ordinazione dei ricambi è importante indicare il codice del prodotto, il numero di
serie ed il modello della macchina, riportati sulla targhetta matricola che si trova dietro alla macchina e all' interno
del filtro.
Modello:....................................................
Numero di serie:.......................................
Codice del prodotto:.................................
Data di acquisto: ......................................
La data di acquisto è riportata sulla ricevuta rilasciata dal negoziante. Conservare tale ricevuta.
12
Page 13
B. PER L'INSTALLATORE
1. AVVERTENZE
• L'apparecchio è pesante. Fate attenzione quando
dovete spostarlo.
• L'apparecchio deve essere sbloccato prima
dell'impiego. L'eliminazione incompleta dei dispositivi di protezione per il trasporto potrebbe causare
dei danni all'apparecchio o ai mobili vicini. L'apparecchio deve essere scollegato al momento delle
operazioni di bloccaggio.
• Affidate i lavori idraulici necessari per l'installazione
dell'apparecchio unicamente a un idraulico specializzato.
• L'apparecchio deve essere collegato a una presa
elettrica munita della messa a terra secondo le
norme.
• Se l'installazione elettrica della vostra abitazione
richiede una modifica per il collegamento dell'apparecchio, rivolgetevi a un elettricista specializzato.
• Prima d'effettuare il collegamento dell'apparecchio,
• Dopo aver installato l'apparecchio, assicuratevi che
• Quando la macchina è installata su un suolo con
• La sostituzione del cavo d'alimentazione deve
• La responsabilità del costruttore non potrà essere
2. CARATTERISTICHE TECNICHE
MISURE Altezza
Larghezza
Profondità
leggete attentamente le istruzioni contenute nel
capitolo "Collegamento elettrico".
quest'ultimo non poggi sul cavo d'alimentazione.
moquette, occorre assicurarsi che la moquette non
ostruisca le aperture previste per la ventilazione
situate nella parte bassa della macchina.
essere effettuata unicamente da un Centro di
Assistenza Tecnica Autorizzato.
messa in causa per qualsiasi danno risultante da
un'installazione non conforme.
850 mm
397 mm
600 mm
TENSIONE / FREQUENZA
POTENZA TOTALE
PRESSIONE DELL'ACQUA
Collegamento alla rete idrica
Questo apparecchio è conforme alla direttiva CEE 89-336 relativa alla limitazione dei disturbi radioelettrici
e alla direttiva CEE 73-33 relativa alla sicurezza elettrica.
Minimo
Massimo
230 V / 50 Hz
2300 W
0,05 MPa (0,5 bar)
0,8 MPa (8 bar)
Tipo 20x27
13
Page 14
3. INSTALLAZIONE
3.1. Sbloccaggio
Le parti che servono a proteggere durante il trasporto gli organi interni della lavabiancheria devono essere tutte
obbligatoriamente tolte prima della prima
messa in funzione della lavabiancheria.
Se volete conservare l'allineamento della lavabiancheria con i
mobili contigui, potete tagliare la
barretta di mantenimento dei
tubi situata dietro la lavabiancheria. Non rimuovete i due otturatori laterali.
3.2. Collocazione
Togliete l'imballaggio dall'apparecchio. Inclinate l'apparecchio
sul lato e togliete lo spessore
sotto il motore e raddrizzate
l'apparecchio.
Inclinate l'apparecchio verso
l'indietro, fategli fare un quarto
di giro su uno degli angoli per togliere la base di trasporto.
Aprite il coperchio dell'apparecchio e togliete gli spessori di
bloccaggio e le pellicole di plastica. Richiudete il coperchio.
Con una chiave da 10, togliete
le due viti e i distanziali sulla
parte posteriore.
Mettete l'apparecchio su un suolo piatto e duro in locale
aerato. Assicuratevi che l'apparecchio non tocchi il
muro o gli altri mobili della stanza.
3.3. Spostamento dell'apparecchio
Per spostare la lavabiancheria,
basta metterla sulle rotelle tirando a fondo da destra verso sinistra la leva situata in basso
dell'apparecchio. Dopo che l'apparecchio è posizionato nel
punto prescelto, riportate la leva
nella sua posizione iniziale.
3.4. Messa a livello
Una precisa messa a livello evita le vibrazioni, i rumori
e gli spostamenti dell'apparecchio durante il funzionamento.
Mettete l'apparecchio a livello
agendo sul piede troppo corto.
Svitate insieme il piede e la
ghiera (se occorre, sollevate
l'apparecchio).
Quando l'apparecchio è stabile, bloccate il piede al suolo e
rimontate la ghiera al massimo.
Le aperture, ormai visibili, devono essere chiuse con delle mascherine che si trovano nella
busta allegata all'apparecchio;
non dimenticate di richiudere la
capsula centrale.
Assicuratevi di aver effettivamente tolto questi pezzi dall'apparecchio e conservateli in caso
di un futuro trasporto.
3.5. Alimentazione dell'acqua
Avvitate il raccordo del tubo
d'alimentazione dell'acqua sul
rubinetto dell'acqua (20x27
mm) avendo cura di posizionare bene la guarnizione consegnata con l'apparecchio.
Aprite il rubinetto dell'acqua.
14
Page 15
Il tubo d'alimentazione dell'acqua non può essere prolungato. Se è troppo corto, acquistate un tubo più lungo
previsto per questo scopo.
3.6. Scarico
La parte ricurva del tubo di scarico deve essere sistemata in
un condotto di scarico (o in un
lavabo) a un'altezza compresa
tra 70 e 100 cm. Assicuratevi
che non rischi di cadere.
• Importante: in nessun caso il tubo di scarico deve
essere prolungato. Se è troppo corto, chiedete
l'intervento di un tecnico specializzato.
3.7. Collegamento elettrico
Questa lavabiancheria può essere collegata unicamente su 230V monofase.
Verificate il calibro del fusibile di linea: 10A a 230 V.
L'apparecchio non deve essere collegato mediante una
prolunga o una presa multipla.
Controllate che la presa di terra sia conforme alle nor-
me in vigore.
15
Page 16
From the Electrolux Group. The world’s No.1 Choice.
150 countries around the world.
The Electrolux Group is the world largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such
as refrigerators, cookers, washing machines, vaccum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than
Loading...
